САМОХОДНЫЙ ОПРЫСКИВАТЕЛЬ «РУБИН TD-3500». Протокол испытаний

Протокол и с п ы т а н и й

№ 08-84-2013 (4140032)

САМОХОДНЫЙ ОПРЫСКИВАТЕЛЬ «РУБИН TD-3500ª

Изготовитель (разработчик)

Адрес

443548, Самарская область, Волжский

район, п.г.т. Смышляевка,

ООО «НПО «Рубин»

ул. Механиков, 16.

тел/факс (846) 231-09-67

Результаты испытаний (краткие)

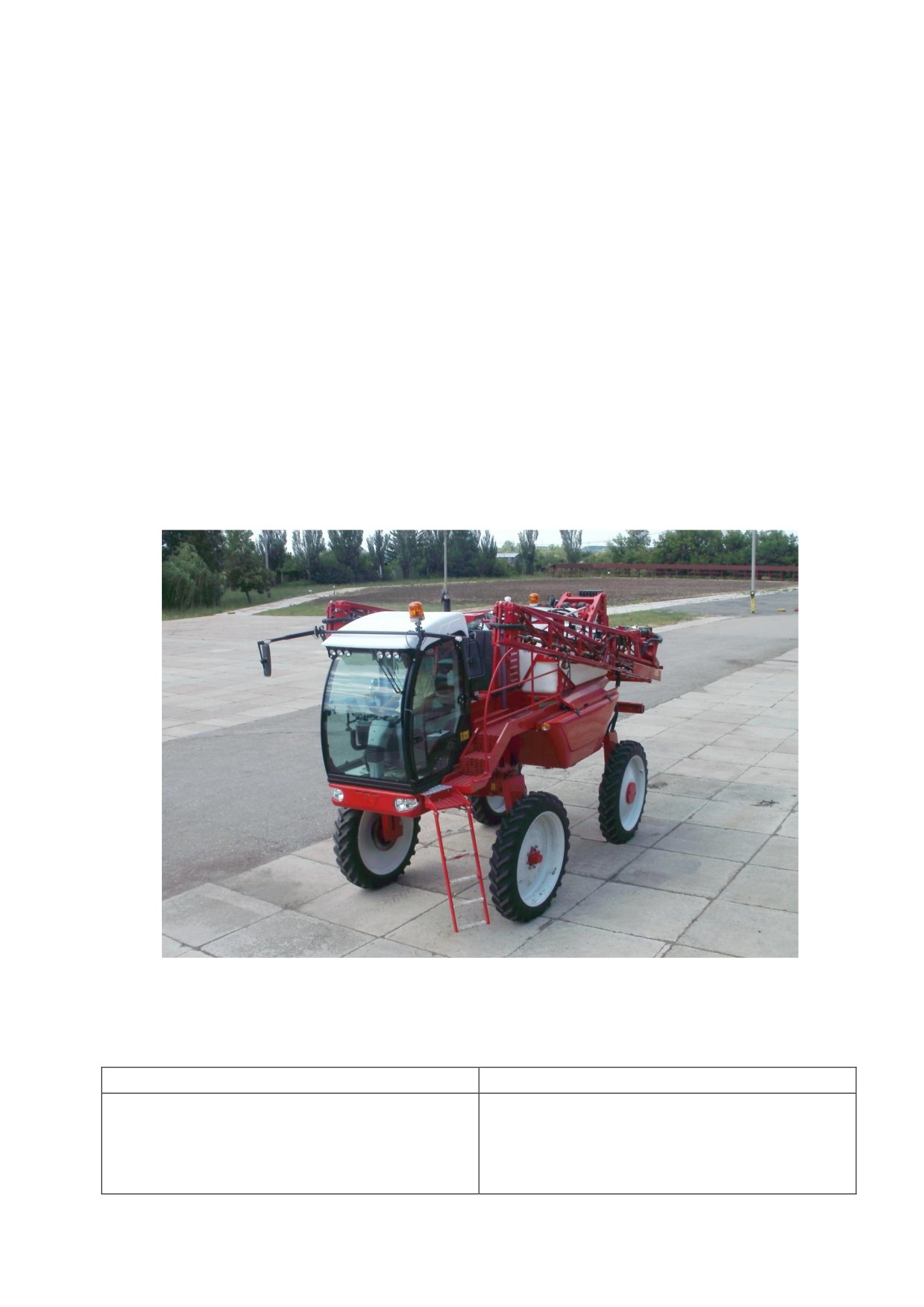

Самоходный опрыскиватель «Рубин TD-3500ª

Назначение

Для внесения в период роста растений пестицидов

и агрохимикатов, разрешённых к применению на терри-

тории Российской федерации.

Опрыскиватель применяется в зонах 2-9, климати-

ческое исполнение «У», категория размещения при экс-

плуатации-1 по ГОСТ 15150.

Качество работы:

Заданный расход рабочей жидкости,

68

л/га

Фактический расход рабочей жидкости,

69

л/га

Отклонение фактического расхода ра-

1,4

бочей жидкости от заданного, %

Рабочая ширина машины, м

24,5

Исходная концентрация, %

0,2

Неравномерность исходной концентра-

1,2

ции рабочей жидкости, %

Концентрация рабочей жидкости по ме-

0,2

ре вылива её из опрыскивателя, %

Неравномерность концентрации рабо-

чей жидкости по мере вылива её из оп-

1,9

рыскивателя, %

Степень поддержания исходной кон-

центрации рабочей жидкости опрыски-

1,0

вателя

Густота покрытия каплями обрабаты-

81,7

ваемой поверхности, шт./см²

Медианно-массовый размер капель,

918,4

мкм

Механические повреждения растений,

-

%

Производительность за 1 час, га:

- основного времени

48,3

- сменного времени

27,5

- эксплуатационного времени

27,4

Условия эксплуатации:

Самоходный опрыскиватель

- состав агрегата

«Рубин TD-3500»

- перевод в рабочее и транспортное по-

Гидравлически

ложение

- настройка рабочих органов

Установка рабочих органов (распы-

лителей) на требуемую высоту рас-

пыла осуществляется изменением

высоты штанг опрыскивателя.

- время подготовки машины к работе

0,05 ч

Трудоемкость ежесменного ТО

0,17 чел.-ч

Эксплуатационная надежность

Хорошая

Удобство управления

Удобно

Безопасность выполнения работ

Обеспечена

Описание конструкции машины

Самоходный опрыскиватель «Рубин TD-3500» состоит из следующих

узлов и механизмов:

- основная рама с ходовой частью;

- двигатель;

- кабина оператора;

- основной и промывочный баки;

- 5 секций штанг опрыскивания;

- насос;

- электронная система (компьютер управления технологическим процес-

сом опрыскивания и навигационная система);

- гидравлическая система опрыскивателя.

Рама сварена из труб прямоугольного сечения. На раме расположены:

двигатель; кабина, ходовая часть, основной и промывочный баки, насос и

штанги опрыскивателя.

Ходовая система. Задний мост - ведущий, передний - ведомый с управ-

ляемыми колёсами. Подвеска машины оснащена гидроцилиндрами для регу-

лировки высоты.

Двигатель марки Iveco F4GE дизельный с турбонаддувом, четырёхци-

линдровый, расположен за кабиной.

Кабина изготовлена из листовой стали с теплошумоизоляционным по-

крытием, оборудована климатической системой с системой обдува ветрового

стекла, системой вентиляции, омывателем ветрового стекла, зеркалами задне-

го вида, сиденьем и рулевым управлением.

Основной бак для рабочей жидкости расположен в задней части опры-

скивателя за кабиной оператора и двигателем. Промывочный бак служит для

промывки основного бака после опрыскивания, а также для промывки всей

системы с форсунками.

Штанги опрыскивателя имеют параллелограммный механизм подъёма и

оснащены маятниковой системой амортизации. Пять штанг опрыскивания за-

креплены на задней части рамы и регулируются по высоте.

Насос предназначен для создания давления и подачи рабочей жидкости

к форсункам, а так же для промывки химсистемы из промывочного бака.

Электрооборудование. Система электрооборудования однопроводная, от-

рицательные выводы источников тока и потребителей соединены с корпусом.

Номинальное напряжение в сети 12 В, аккумуляторная батарея ёмкостью 140

Ач и силой тока 560 А. Генератор фирмы Bosch переменного тока с электрон-

ным регулятором напряжения. Система пуска двигателя стартерная с номи-

нальной мощностью 2,4 кВт и максимальной силой тока 380 А.

Техническая характеристика

Показатели

Численные значения

Габаритные размеры машины в транспортном положении, мм

- длина

6850

- ширина

2550

- высота

3870

Габаритные размеры машины в рабочем положении, мм

- длина

7000

- ширина

24680

- высота

3870

Рабочая ширина захвата, м

24,5

Объём основного бака, л

3500

Конструкционная масса, кг

7250

Рабочая скорость, км/ч

19,7

Результаты испытаний

Качество работы

Условия испытаний по всем агротехническим

показателям отвечали требованиям ТУ. Рельеф поля

был ровным, микрорельеф - слабовыраженным. Тем-

пература воздуха (26,0-26,1^°С) укладывалась в требо-

вания НД (+10«+40^°С). Относительная влажность

воздуха - 59%, что отвечает требованиям НД (не бо-

лее 90%). Скорость ветра (0,7-1,4 м/сек) во время про-

ведения испытаний не превышает допустимые по НД

- 4 м/сек.

При заданном расходе рабочей жидкости 68 л/га

и рабочем давлении 0,6 МПа, фактический расход ра-

бочей жидкости составил 69 л/га. Отклонение факти-

ческого расхода от заданного (1,4%) не превышало

требований НД (не более ±10%).

Перемешивающее устройство опрыскивателя

обеспечивало неравномерность концентрации рабо-

чей жидкости по мере вылива её из опрыскивателя в

пределах 1,9%, что удовлетворяет требования ТУ (не

более 5%). Густота покрытия каплями обрабатывае-

мой поверхности и медианно-массовый диаметр ка-

пель определялись с применением водного раствора

красителя нигрозина. Густота покрытия каплями об-

рабатываемой поверхности составляла 81,7 шт./см²,

что соответствует требованиям НД

(не менее

30

шт./см²). Медианно-массовый диаметр капель (918,4

мкм) не превышал требований ТУ - не более 1050

мкм (по СТО АИСТ 1.12-2006 - 100-550 мкм).

Неравномерность расхода рабочей жидкости ме-

жду отдельными форсунками по ширине захвата ма-

шины (1,3-4,2%) не превышала нормативные требова-

ния (не более 5%).

Производительность

Эксплуатационно-технологическая оценка про-

ведена на опрыскивании пара дифезаном.

Средняя рабочая скорость агрегата составила

19,7 км/ч, при этом производительность за 1 час ос-

новного времени составила 48,3 га, что удовлетворяет

требованию ТУ - 30-50 га/ч.

Испытываемый агрегат надёжно выполняет тех-

нологический процесс. Коэффициент надежности

технологического процесса получен равным 1,0.

В работе агрегат обслуживался одним механиза-

тором. Удельный расход топлива составил 0,43 кг/га.

Безопасность

Габаритные размеры машины не превышают

движения

требования ГОСТ 12.2.019 (2,55 м. по ширине) и со-

ставляют 2,55 м.

Рабочая и стояночная тормозная системы соот-

ветствуют требованиям стандартов.

Опрыскиватель удерживается на склоне

18%

стояночной тормозной системой длительное время.

Техническое обслу-

Ежесменное ТО

живание

-

периодичность - 8-10 ч

–

трудоемкость - 0,17 чел.-ч

Периодическое ТО

-

периодичность - 50 (100) ч;

–

трудоемкость - 0,55 (0,9) чел.-ч

Сезонное ТО (постановка на хранение)

-

периодичность - 1 раз в сезон;

-

трудоемкость - 4 чел.-ч

Руководство по эксплуатации в достаточном объеме,

доступной форме и качественно излагает все вопросы

эксплуатации и технического обслуживания машины.

///////////////////////////////////////
