Квадрокоптер DJI Mini 2. Руководство пользователя (версия 1.2. 2021 год)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

версия 1.2

2021.02

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Параметры изделия

Введение

DJI Mini 2 отличается складной конструкцией и сверхнизкой массой менее 249 г. DJI Mini 2

оснащен системой нижнего обзора и системой инфракрасных датчиков. Он может

останавливаться в воздухе, летать как в помещении, так и на улице и автоматически

возвращаться в домашнюю точку (RTH). Благодаря 3-осевому стабилизатору и 1/2,3-дюймовой

матрице DJI Mini 2 снимает видео в разрешении 4K и фотографии 12 Мп. Используйте

интеллектуальные режимы полета, такие как быстрая съемка и панорама. Загружайте и

редактируйте фото и видео удобнее и эффективнее с помощью функций QuickTransfer и

«Загрузка отрывка».

В пульт управления RC-N1 DJI Mini 2 встроена технология OCUSYNC™ 2.0 DJI для передачи

данных на большие расстояния. Она обеспечивает максимальную дальность передачи сигнала

10 км, а также передачу видео с дрона в приложение DJI Fly на мобильном устройстве с

разрешением до 720p. Пульт управления работает на частоте 2,4 ГГц. Дроном и камерой можно

легко управлять с помощью встроенных кнопок.

Максимальная скорость полета DJI Mini 2 составляет 57,6 км/ч, максимальное время полета —

31 минута, а максимальное время работы пульта — шесть часов.

Результат максимального полетного времени был получен в условиях без ветра при полете

со скоростью 17 км/ч, а максимальной скорости полета — на высоте уровня моря без ветра.

Эти значения приведены исключительно в справочных целях.

Пульт управления обеспечивает максимальную дальность передачи сигнала (FCC) при

работе на открытом пространстве без электромагнитных помех и высоте полета около 120 м

(400 футов). Максимальная дальность передачи сигнала — это максимальное расстояние,

на которое дрон может отправлять и принимать сигналы. Это значение не означает

максимальное расстояние, которое дрон может пролететь за один полет. Максимальное

значение времени работы было получено в лабораторных условиях и без зарядки

мобильного устройства. Данное значение приведено исключительно в справочных целях.

Частота будет автоматически отключена там, где она не поддерживается. Соблюдайте

местные законы и нормативные требования.

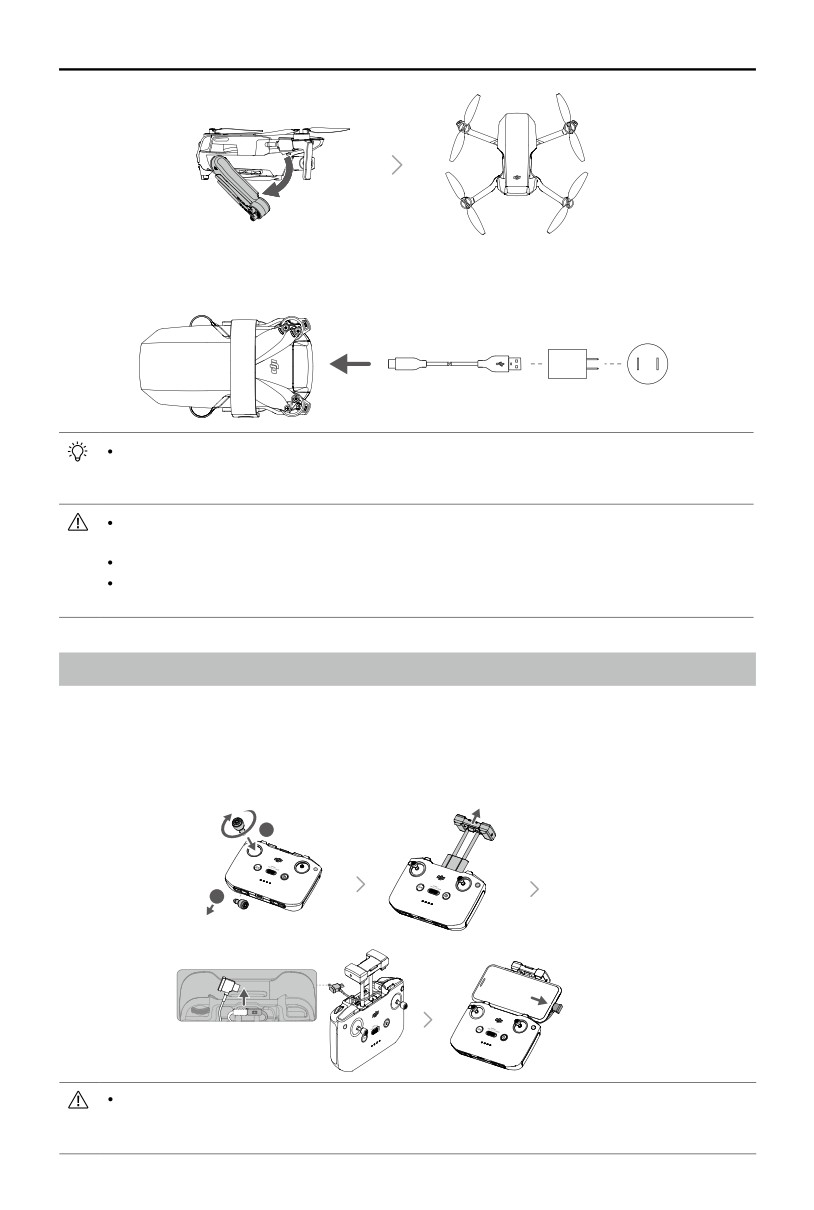

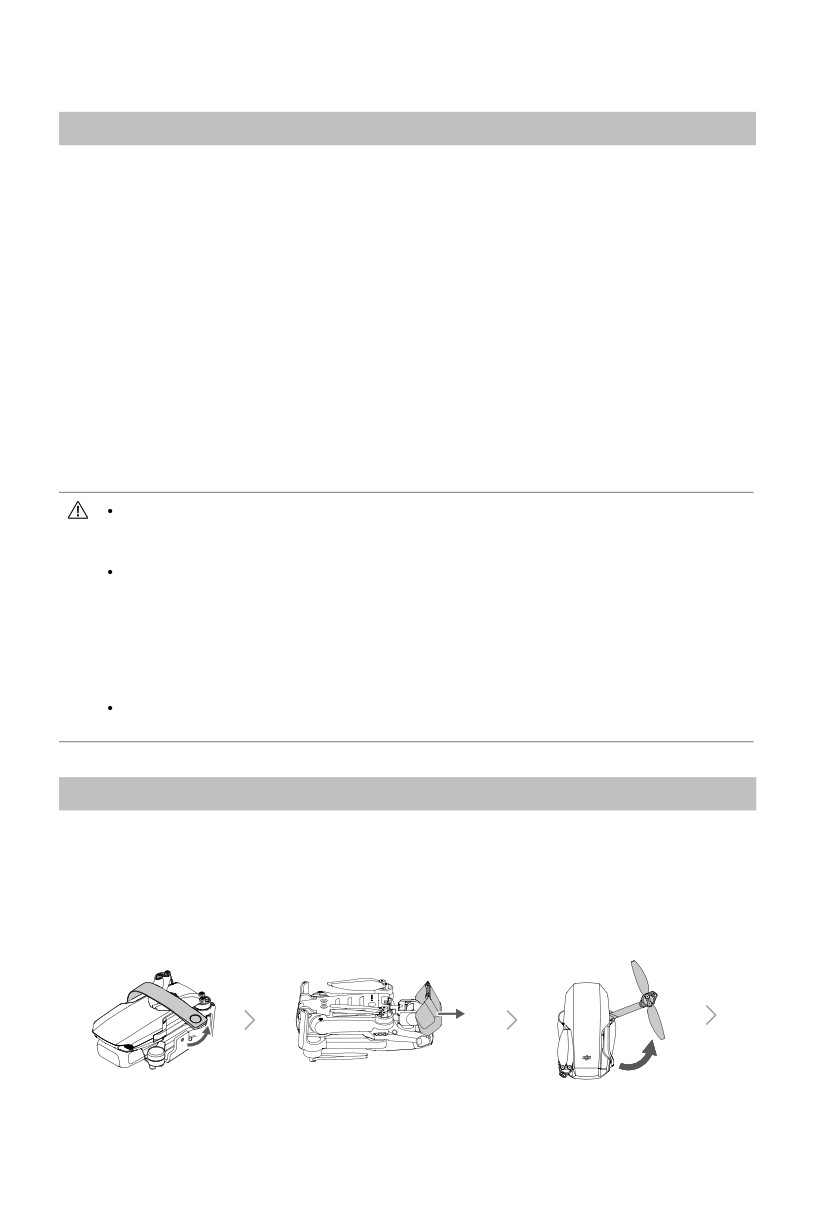

Подготовка дрона

Все лучи дрона сложены при упаковке. Выполните следующие шаги, чтобы их разложить.

1. Снимите держатель пропеллеров.

2. Снимите защиту стабилизатора с камеры.

3. Разложите передние лучи, задние лучи и все пропеллеры — именно в таком порядке.

6

-------------------------------------------------------------------------------------------------------------------------------------------------------------

4. С целью обеспечения безопасности все аккумуляторы Intelligent Flight Battery перед отправкой

товара переводятся в режим пониженного энергопотребления. Используйте зарядное

устройство USB, чтобы зарядить и активировать аккумуляторы Intelligent Flight Battery в

первый раз.

Рекомендуется устанавливать защиту стабилизатора во избежание повреждения

стабилизатора и использовать держатель для пропеллеров для их фиксации, когда дрон не

используется.

Держатель для пропеллеров и зарядное устройство USB включены только в расширенный

набор.

Разложите передние лучи перед тем, как разложить задние.

Перед включением дрона убедитесь, что защита стабилизатора снята и все лучи развернуты.

В противном случае это может повлиять на самодиагностику дрона.

Подготовка пульта управления

1. Извлеките джойстики из слотов для хранения на пульте управления и вкрутите их в пульт.

2. Вытяните держатель для мобильного устройства. Выберите подходящий кабель для пульта

управления в соответствии с типом мобильного устройства. В комплект поставки входят

кабели с разъемом Lightning, Micro USB и USB-C. Подключите конец кабеля без логотипа

пульта к мобильному устройству. Убедитесь, что мобильное устройство закреплено.

2

1

Если при использовании мобильного устройства на базе Android появляется запрос на

подключение по USB, выберите вариант только для зарядки. В противном случае это может

привести к сбою соединения.

7

-------------------------------------------------------------------------------------------------------------------------------------------------------------

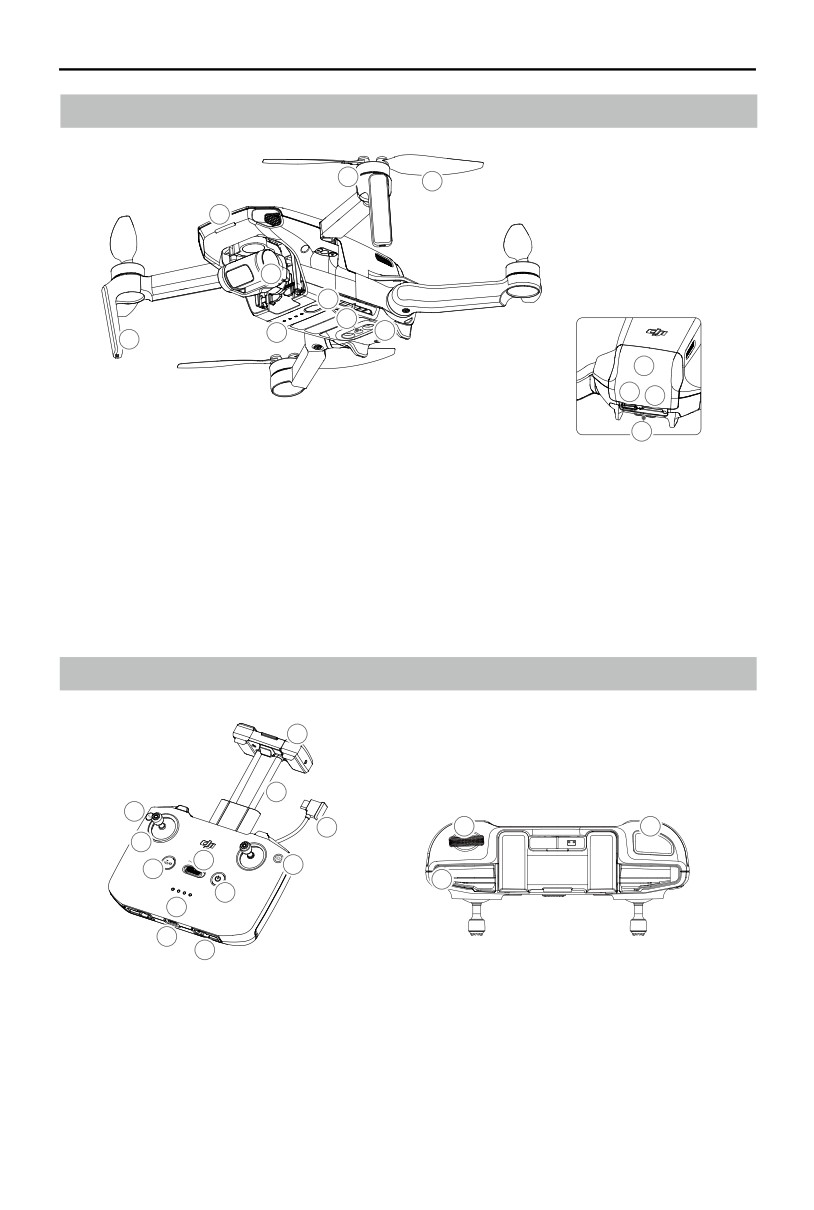

Схема дрона

6

7

9

1

2

4

3

5

8

10

11

12

13

1. Стабилизатор и камера

8. Антенны

2. Кнопка питания

9. Передний огонь

3. Светодиодные индикаторы уровня

10. Крышка отсека для аккумулятора

заряда аккумулятора

11. Порт USB-C

4. Система нижнего обзора

12. Слот для карты памяти microSD

5. Система инфракрасных датчиков

13. Индикатор состояния дрона/кнопка

6. Моторы

QuickTransfer

7. Пропеллеры

Схема пульта управления

10

9

6

8

13

14

5

2

3

7

15

1

4

11

12

1. Кнопка питания

2. Переключатель режимов полета

Нажмите один раз для проверки уровня

Переключение между спортивным, обычным

заряда аккумулятора. Нажмите один

и кинематографическим режимом.

раз, а затем нажмите и удерживайте

3. Кнопка остановки полета/возврата домой

для включения/выключения пульта

(RTH)

управления.

Нажмите один раз, чтобы дрон затормозил

и остановился в воздухе (только при

8

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

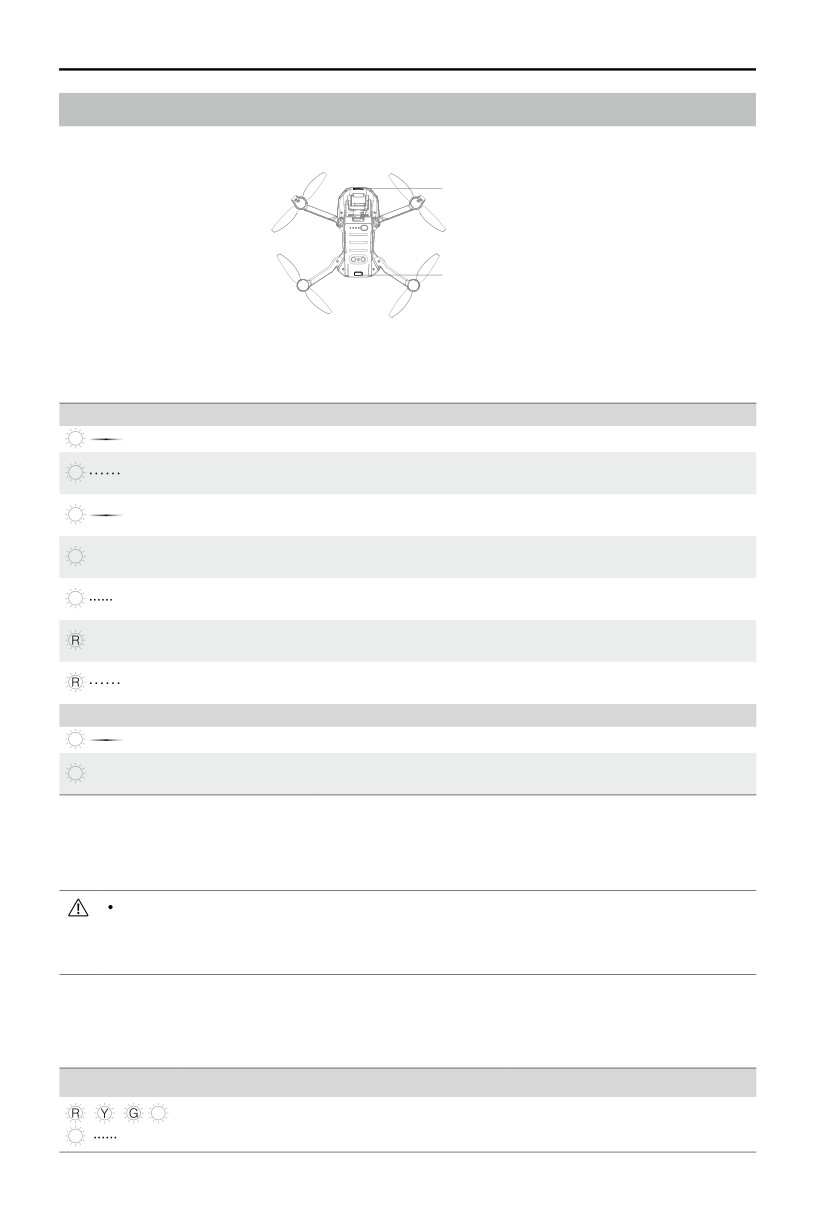

Индикатор состояния дрона

DJI Mini 2 оснащен передним огнем и светодиодным индикатором состояния дрона.

Передний огонь

Индикатор состояния дрона/кнопка QuickTransfer

Передний огонь обозначает расположение дрона и мигает, когда дрон включен.

Состояния светодиодных индикаторов

При включенном питании

W

Мигает белым

Состояние по умолчанию (настраивается в DJI Fly)

Синий индикатор

Переключение между соединением по Wi-Fi и по системе

B

медленно мигает

передачи видеосигнала OcuSync 2.0

Подключено к Wi-Fi, ожидается подключение к

B

Мигает синим

мобильному устройству

Синий индикатор

B —

Подключено к Wi-Fi и мобильному устройству

горит непрерывно

Синий индикатор

B

Подключено к Wi-Fi, идет загрузка на высокой скорости

часто мигает

Красный индикатор

—

Сбой подключения к Wi-Fi

горит непрерывно

Красный индикатор

ESC издает звуковые сигналы при использовании функции

медленно мигает

«Найти мой дрон»

При выключенном питании

W

Мигает белым

Зарядка

W —^{Белый индикатор}

Зарядка завершена

горит непрерывно

Нажмите и удерживайте кнопку QuickTransfer для переключения между режимом QuickTransfer

(подключение по Wi-Fi) и режимом полета (подключение по системе передачи видео

OcuSync 2.0). Если программное обеспечение (ПО) не обновлено до версии 1.1.0.0 или выше,

нажмите кнопку QuickTransfer дважды.

Если передний огонь продолжает медленно мигать синим при переключении подключения

по Wi-Fi на систему передачи видео OcuSync 2.0, значит, переключение не удалось.

Перезапустите дрон. Дрон перейдет в режим полета (передача видео OcuSync 2.0) по

умолчанию после перезагрузки.

Индикатор состояния дрона сообщает о состоянии системы управления полетом дрона. В

таблице ниже указана информация о сигналах индикатора состояния дрона.

Индикаторы состояния дрона

Нормальное состояние

B

Поочередное мигание красным, желтым,

Включение и выполнение

P

зеленым, синим и фиолетовым

самодиагоностических тестов

12

-------------------------------------------------------------------------------------------------------------------------------------------------------------

P

Фиолетовый индикатор медленно мигает Прогрев

Зеленый индикатор медленно мигает

GPS включена

Система нижнего обзора

×2

Повторение двух миганий зеленым

включена

GPS и система нижнего обзора

Желтый индикатор медленно мигает

отключены (режим аса включен)

Зеленый индикатор часто мигает

Торможение

Предупреждающие состояния

Потерян сигнал пульта

Желтый индикатор часто мигает

управления

Красный индикатор медленно мигает

Низкий заряд аккумулятора

Критически низкий заряд

Частое мигание красным

аккумулятора

Мигает красным

Ошибка модуля IMU

—

Красный индикатор горит непрерывно

Критическая ошибка

Попеременное мигание желтым и красным Требуется калибровка компаса

QuickTransfer

DJI Mini 2 можно напрямую подключать к мобильным устройствам по Wi-Fi, чтобы пользователи

могли загружать фото и видео с дрона на мобильное устройство через приложение DJI Fly без

пульта управления. Со скоростью передачи до 20 МБайт/с пользователи могут загружать файлы

быстрее и удобнее.

Использование

Способ 1: мобильное устройство не подключено к пульту управления

1. Включите дрон и дождитесь завершения его самодиагностики. Нажмите и удерживайте

кнопку QuickTransfer две секунды, чтобы переключиться в режим QuickTransfer (если ПО не

обновлено до версии 1.1.0.0, дважды нажмите индикатор состояния дрона). Передний огонь

сначала начнет медленно мигать синим, а после переключения мигание ускорится.

2. Убедитесь, что Bluetooth и Wi-Fi на мобильном устройстве включены. Сообщение о

подключении к дрону появится автоматически.

3. Коснитесь «Подключиться». После подключения вы получите доступ к файлам дрона

и сможете загрузить их с высокой скоростью. Обратите внимание, что при первом

подключении мобильного устройства к дрону необходимо нажать кнопку QuickTransfer для

подтверждения.

Способ 2: мобильное устройство подключено к пульту управления

1. Убедитесь, что дрон подключен к мобильному устройству через пульт управления, а моторы

не работают.

2. Включите Bluetooth и Wi-Fi на мобильном устройстве.

3. Откройте DJI Fly, перейдите в воспроизведение и коснитесь в верхнем правом углу, чтобы

получить доступ к файлам на дроне для загрузки с высокой скоростью.

13

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Перед использованием QuickTransfer убедитесь, что на мобильном устройстве включены

Bluetooth, Wi-Fi и определение местоположения.

При использовании QuickTransfer не требуется вводить пароль Wi-Fi на странице настроек

мобильного устройства для подключения. После активации QuickTransfer откройте DJI Fly. В

приложении появится диалоговое окно о подключении дрона.

После перезагрузки дрон автоматически перейдет в режим полета по умолчанию. При

необходимости откройте QuickTransfer еще раз вручную.

Используйте QuickTransfer в среде без препятствий и помех, не приближайтесь к таким

источникам помех, как беспроводные роутеры, динамики или наушники Bluetooth.

Функция возврата домой

При активации функции возврата домой (RTH) дрон возвращается в последнюю записанную

домашнюю точку и приземляется при наличии устойчивого сигнала GPS. Существует три

режима возврата домой: умный возврат домой, возврат домой при низком заряде аккумулятора

и аварийный возврат домой. Если дрон записал домашнюю точку и сигнал GPS стабилен,

возврат домой активируется при ручном включении умного возврата домой, при низком заряде

аккумулятора или при потере дрона. Возврат домой также активируется в других чрезвычайных

ситуациях, например, при потере передачи видео.

GPS

Описание

Домашняя точка по умолчанию — первое местоположение, где дрон

Домашняя

10

получит сильный или сравнительно сильный сигнал GPS (где видно

точка

белый значок). При записи домашней точки индикатор состояния дрона

начнет быстро мигать зеленым.

Умный возврат домой

Если сигнал GPS достаточно стабилен, то умный возврат домой можно использовать для

возвращения дрона в домашнюю точку. Включить умный возврат домой можно нажатием

в

приложении DJI Fly или нажатием и удерживанием кнопки возврата домой на пульте управления.

Выйти из умного возврата домой можно нажатием в приложении DJI Fly или нажатием кнопки

возврата домой на пульте управления.

Возврат домой при низком заряде аккумулятора

При слишком низком уровне заряда аккумулятора Intelligent Flight Battery дрону может не

хватить энергии для возврата домой, поэтому вам необходимо как можно скорее выполнить

посадку. Если заряд аккумулятора закончится, дрон упадет. Это вызовет его повреждение и

возникновение других потенциально опасных ситуаций.

Во избежание опасностей, вызванных недостаточным зарядом, DJI Mini 2 оснащен

интеллектуальной функцией определения достаточного уровня заряда аккумулятора для

возвращения домой из текущего местоположения. Возврат домой при низком заряде

аккумулятора запускается в том случае, когда заряд аккумулятора Intelligent Flight Battery

снижается до уровня, при котором ставится под угрозу безопасное возвращение дрона.

Пользователь может отменить возврат домой нажатием кнопки возврата домой на пульте

управления. Если отменяется возврат домой, выполнявшийся из-за низкого уровня заряда

аккумулятора, это значит, что у аккумулятора Intelligent Flight Battery может не хватить заряда

для безопасной посадки дрона, что может привести к его потере или аварии.

14

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Во время возврата домой скорость дрона, его высоту и расположение можно регулировать

пультом при стабильном сигнале пульта управления. Однако пульт не может использоваться

для поворота влево или вправо. При взлете или движении дрона вперед пользователь может

полностью нажать джойстик в противоположном направлении, чтобы дрон остановился в

воздухе.

Зоны GEO будут влиять на функцию возврата домой. Если дрон при возврате домой входит в

зону GEO, он либо начнет снижаться, пока не выйдет из нее, и продолжит полет в домашнюю

точку, либо остановится в воздухе из-за ограничений высоты.

Есть вероятность, что дрон не сможет вернуться в домашнюю точку, если скорость ветра

слишком велика. Будьте осторожны.

Защита при посадке

Защита при посадке будет активирована во время режима умного возврата домой.

1. Во время защиты при посадке дрон автоматически обнаруживает подходящую поверхность и

аккуратно приземляется на нее.

2. Если будет обнаружено, что данная поверхность не подходит для посадки, DJI Mini 2

остановится в воздухе и будет ждать подтверждения посадки от пилота.

3. Если система защиты при посадке выключена, приложение DJI Fly отобразит рекомендацию

о выполнении посадки, когда дрон опустится до уровня менее 0,5 метра. Коснитесь для

подтверждения или направьте джойстик хода вниз, чтобы посадить дрон.

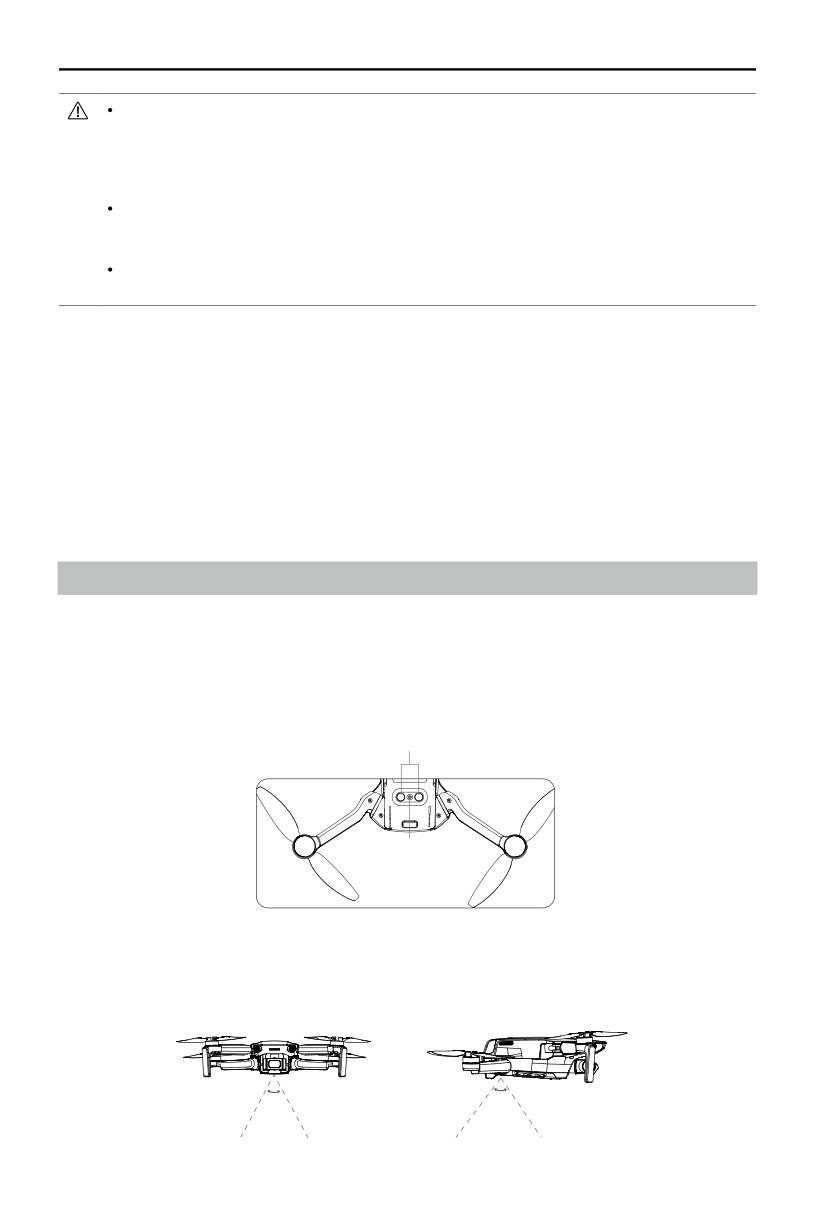

Система обзора и система инфракрасных датчиков

DJI Mini 2 оснащен системой нижнего обзора и системой инфракрасных датчиков. Система

нижнего обзора состоит из одной камеры, а система инфракрасных датчиков состоит из

двух трехмерных инфракрасных модулей. Система нижнего обзора и система инфракрасных

датчиков помогают дрону поддерживать текущее положение, более точно осуществлять

позиционирование и летать в помещении или

в других

условиях, где сигнал GPS недоступен.

Система инфракрасных датчиков

Система нижнего обзора

Поля обнаружения

Система нижнего обзора работает лучше всего, когда дрон находится на высоте от 0,5 до 10 м,

а ее рабочий диапазон составляет от 0,5 до 30 м.

71°

56°

16

-------------------------------------------------------------------------------------------------------------------------------------------------------------

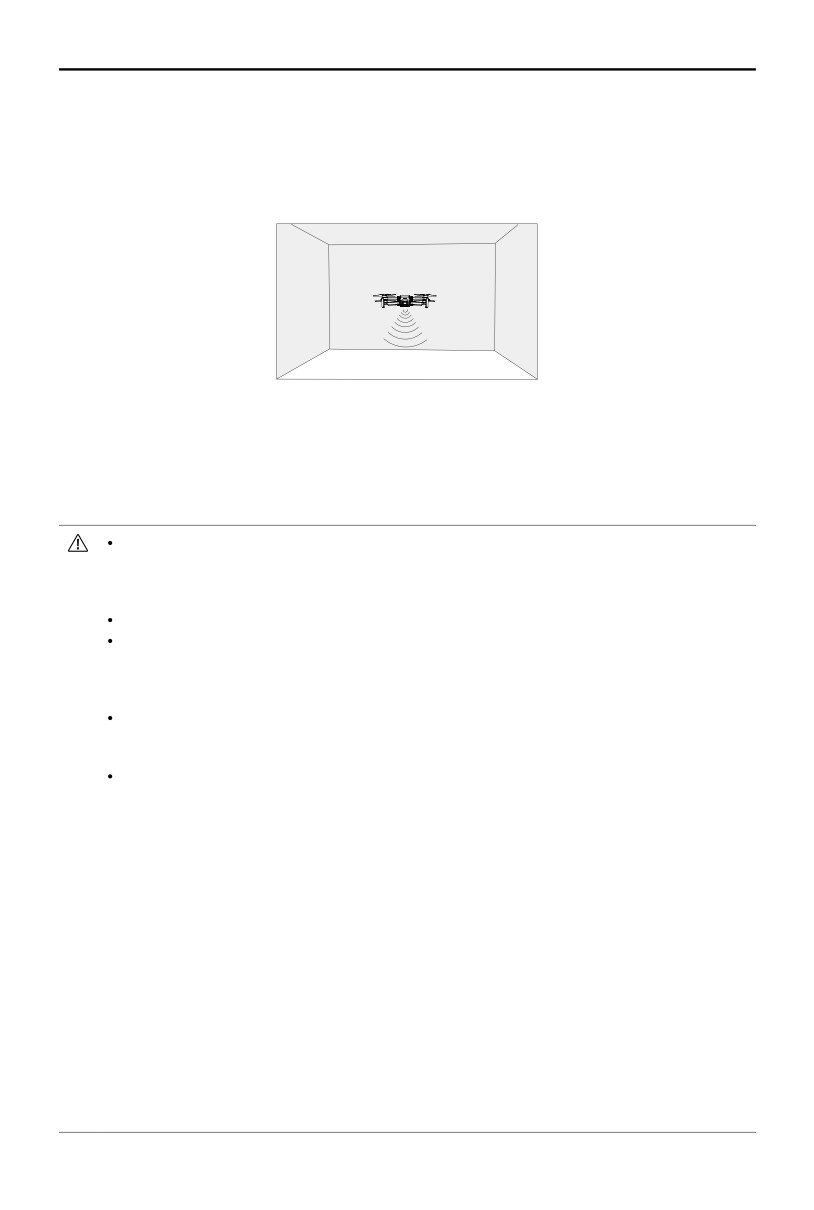

Использование систем обзора

Когда GPS недоступна, включается система нижнего обзора, если поверхность имеет заметную

текстуру и имеется достаточно света. Система нижнего обзора работает оптимально при полете

на высоте от 0,5 до 10 м. Если высота полета дрона превышает 10 м, это может повлиять на

работу системы обзора, поэтому необходимо принять дополнительные меры предосторожности.

Для использования системы нижнего обзора выполните следующие действия.

1.

Убедитесь, что дрон находится в обычном или кинематографическом режиме. Включите

дрон.

2.

После взлета дрон остановится в воздухе. Когда индикатор состояния дрона дважды мигнет

зеленым, это будет значить, что система нижнего обзора работает.

Обратите внимание на условия полета. Система нижнего обзора и система инфракрасных датчиков

работают только в ограниченных условиях и не могут заменить собой управление человеком и его

способности принимать решения. Во время полета всегда обращайте внимание на окружающую

обстановку и предупреждения DJI Fly, будьте ответственны за управление дроном.

Макс. высота остановки дрона в воздухе составляет 5 м при наличии GPS.

Система нижнего обзора может не работать должным образом, если дрон летит над водой.

Таким образом, дрон не всегда может при посадке избежать воды внизу. Мы рекомендуем не

терять бдительности при управлении полетом, принимать обдуманные решения в зависимости

от окружающих условий и не полагаться только на систему нижнего обзора.

Обратите внимание, что система нижнего обзора и система инфракрасных датчиков могут

работать некорректно, если дрон летит слишком быстро. Система инфракрасных датчиков

работает при скорости полета не более 12 м/с.

Система нижнего обзора не может работать корректно над поверхностями без четких

контуров или при слабом освещении. Система нижнего обзора не может работать должным

образом в следующих ситуациях. Эксплуатируйте дрон осторожно.

a) При полете над одноцветной поверхностью (например, над однотонной поверхностью

черного, белого или зеленого цвета).

b) При полете над поверхностями с высокой отражающей способностью.

c) При полете над прозрачными поверхностями.

d) При полете над движущимися поверхностями или объектами.

e) При полете в области с частым или резким изменением освещения.

f) При полете над очень темными (< 10 лк) или очень яркими (> 40 000 лк) поверхностями.

g) При полете над поверхностями с большим коэффициентом отражения или поглощения

инфракрасных волн (например, над зеркалами).

h) При полете над поверхностями, не имеющими четких контуров или текстуры (например,

над опорами ЛЭП).

i)

При полете над поверхностями с повторяющимися рисунками или текстурами (например,

над плиткой).

j)

При полете над препятствиями с небольшой поверхностностью (например, над ветками

деревьев).

17

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Следует постоянно следить за чистотой датчиков. НЕ меняйте настройки датчиков. НЕ

используйте дрон во влажном или пыльном месте. НЕ закрывайте систему инфракрасных

датчиков.

НЕ совершайте полеты в дождь, туман или в условиях плохой видимости.

Проверяйте следующее перед каждым взлетом:

a) На системе инфракрасных датчиков или системе нижнего обзора не должно быть наклеек

или других посторонних предметов.

b) Если на системе инфракрасных датчиков или системе нижнего обзора присутствует

грязь, пыль или вода, очистите их мягкой тканью. НЕ используйте очищающие средства,

содержащие спирт.

c) При наличии повреждений стекла системы инфракрасных датчиков или системы нижнего

обзора обратитесь в службу поддержки DJI.

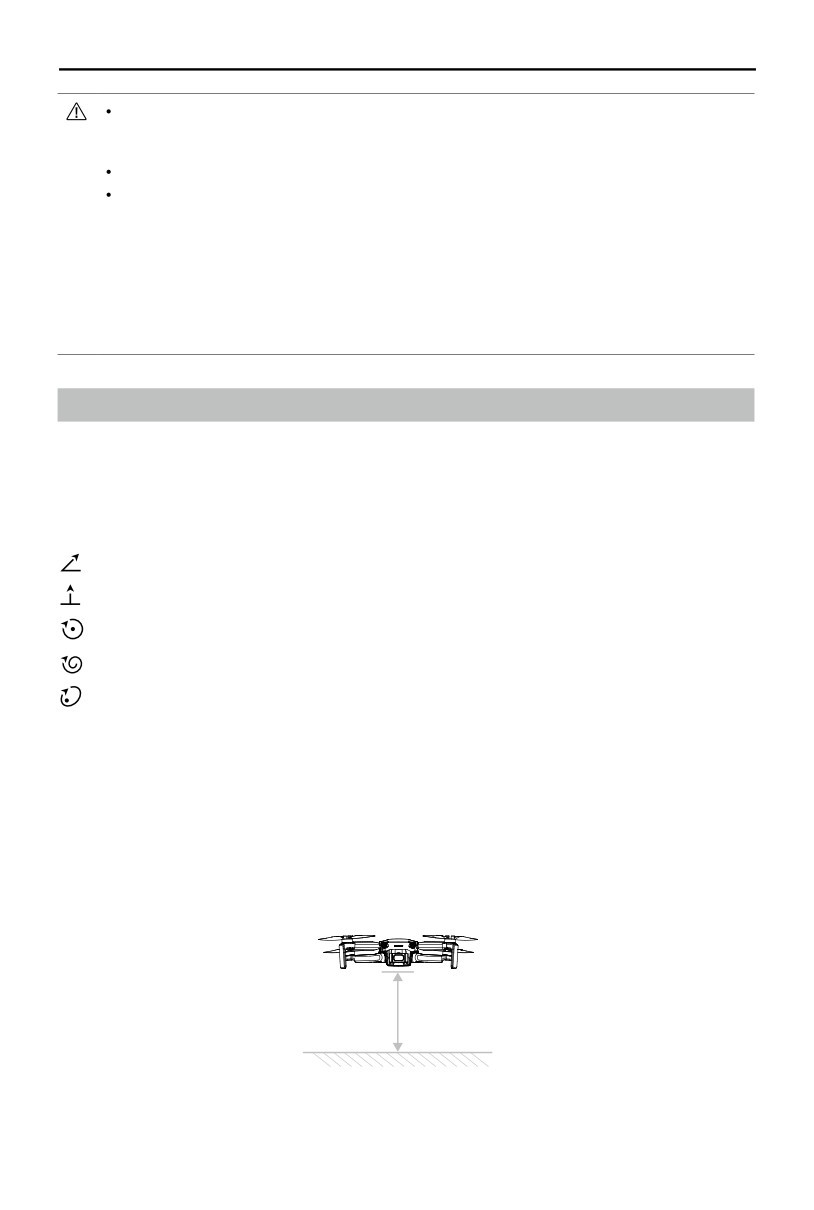

Интеллектуальный режим полета

Быстрая съемка

Варианты режимов быстрой съемки: дрони, ракета, круг, спираль и бумеранг. DJI Mini 2

начинает съемку в соответствии с выбранным режимом и автоматически генерирует короткое

видео. Вы можете просмотреть, отредактировать или опубликовать этот клип в соцсетях через

меню воспроизведения.

Дрони: дрон перемещается назад и вверх, камера зафиксирована на объекте съемки.

Ракета: дрон набирает высоту, камера при этом направлена вниз.

Круг: дрон делает оборот вокруг объекта.

Спираль: дрон поднимается, вращаясь вокруг объекта по спирали.

Бумеранг: дрон летит вокруг объекта по овальной траектории, поднимаясь по мере

удаления от начальной точки и опускаясь по мере возвращения к ней. Начальная точка

дрона образует один конец длинной оси овала, а другой конец находится на стороне

объекта, противоположной начальной точке. При выборе режима «Бумеранг» убедитесь

в наличии достаточного пространства. Обеспечьте радиус не менее 30 м вокруг дрона и

высоту не менее 10 м (33 фута) над дроном.

Использование быстрой съемки

1. Убедитесь, что аккумулятор Intelligent Flight Battery достаточно заряжен. Выполните взлет и

остановите дрон на высоте не менее 2 м (6,6 футов) над землей.

2 м

18

-------------------------------------------------------------------------------------------------------------------------------------------------------------

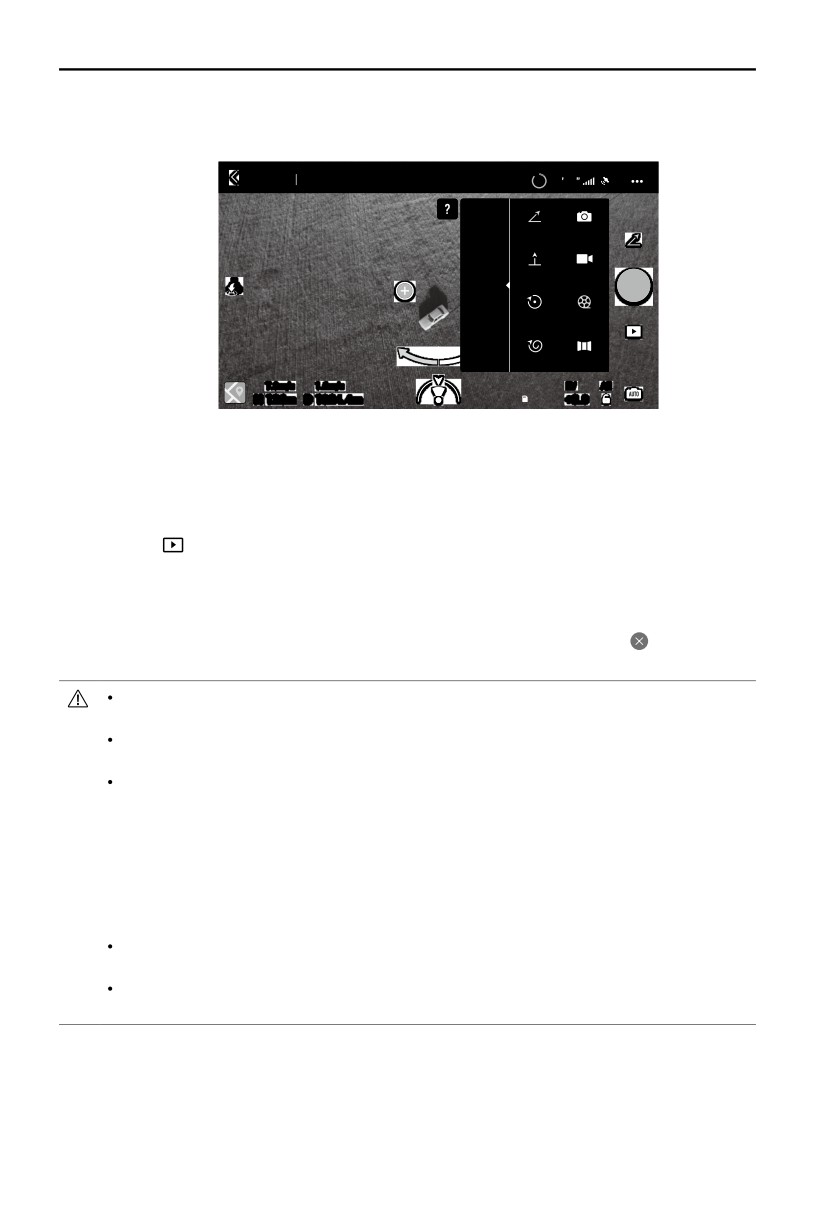

2. В DJI Fly выберите значок режима быстрой съемки и следуйте инструкциям на экране.

Убедитесь, что понимаете, как использовать режим съемки, и что вокруг нет препятствий.

N Mode

In Flight

80

24

26RC

20

20m

Dronie


30m

35m

Rocket

Video

Start

40m

Circle

Quickshot

45m

50m

Helix

Pano

Radius

0m/s

0m/s

4K 30

EV

AE

H 33m

D

10m

1:30:26

+1.0

3. Выберите режим съемки, а затем объект съемки в предпросмотре с камеры. Для этого

коснитесь круга на объекте или растяните вокруг него рамку. После этого коснитесь

«Начать», чтобы приступить к съемке. После окончания съемки дрон вернется в исходное

положение.

4. Коснитесь

, чтобы просмотреть короткое или исходное видео. После загрузки видео его

можно редактировать или публиковать в соцсетях.

Выход из режима быстрой съемки

Нажмите кнопку остановки полета / возврата домой один раз или коснитесь в приложении

DJI Fly для выхода из режима «Быстрая съемка». Дрон остановится в воздухе.

Используйте режим «Быстрая съемка» в местах, свободных от зданий и других препятствий.

Убедитесь, что на маршруте полета нет людей, животных и других препятствий.

Обращайте внимание на объекты вокруг дрона и управляйте им с пульта управления для

предотвращения столкновений.

НЕ используйте режим «Быстрая съемка» ни в одной из следующих ситуаций:

a) Объект съемки заслонен или находится вне зоны видимости длительное время.

b) Объект находится на расстоянии более 50 м от дрона.

c) Цвет или рисунок объекта сливается с окружающей средой.

d) Объект находится в воздухе.

e) Объект быстро движется.

f) Освещенность очень низкая (< 300 лк) или очень высокая (> 10 000 лк).

НЕ используйте режим «Быстрая съемка» в местах, расположенных близко к зданиям, или

там, где сигнал GPS слабый. В противном случае маршрут полета может быть неточным.

При использовании быстрой съемки необходимо соблюдать местные законы и руководства о

конфиденциальности.

19

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Регистратор полета

Данные о полете, включая телеметрию, информацию о состоянии дрона и другие параметры,

автоматически сохраняются на внутреннем устройстве записи данных дрона. Доступ к данным

можно получить по DJI Assistant 2 (серии любительских дронов).

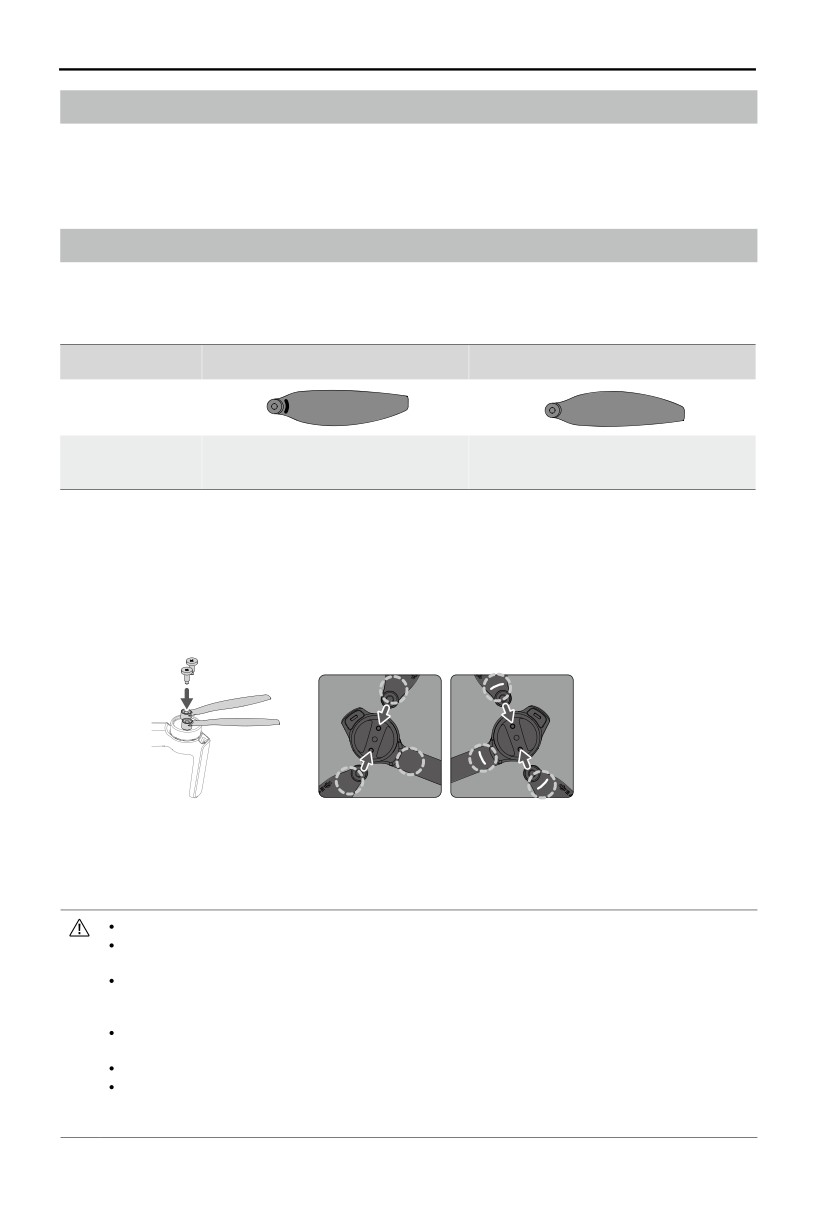

Пропеллеры

Существует две разновидности пропеллеров DJI Mini 2, которые предназначены для вращения

в разных направлениях. Метки используются для обозначения того, какие пропеллеры следует

подсоединить к моторам. К одному мотору прикрепляются две одинаковые лопасти.

Пропеллеры

С метками

Без меток


Позиция

Прикрепите к моторам луча с

Прикрепите к моторам луча без

крепления

метками

меток

Установка пропеллеров

Прикрепите пропеллеры с метками к моторам луча с метками, а пропеллеры без маркировки —

к моторам луча без меток. Используйте отвертку, чтобы установить пропеллеры. Убедитесь, что

пропеллеры надежно закреплены.

Без меток

С метками

Снятие пропеллеров

Используйте отвертку, чтобы отсоединить пропеллеры от моторов.

Лопасти пропеллера острые. Будьте осторожны.

Отвертка используется только при установке пропеллеров. НЕ используйте отвертку для

разборки дрона.

Если пропеллер поврежден, снимите два пропеллера и винты на соответствующем моторе и

выбросите их. Используйте два пропеллера из одной упаковки. НЕ используйте пропеллеры

из одной упаковки с пропеллерами из другой.

Используйте только официальные пропеллеры DJI. НЕ устанавливайте пропеллеры разных

типов.

При необходимости приобретайте пропеллеры по отдельности.

Перед каждым полетом убедитесь, что пропеллеры надежно установлены. После каждых

30 часов полета (около 60 полетов) проверяйте винты на пропеллерах, чтобы убедиться, что

они надежно затянуты.

20

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Перед использованием ознакомьтесь с заявлением об отказе от ответственности и руководством

по технике безопасности DJI Mini 2, а также с информацией на наклейке аккумулятора.

Пользователи несут полную ответственность за использование и эксплуатацию.

Технические характеристики аккумулятора Intelligent Flight Battery для японской версии

отличаются. Подробная информация приведена в разделе «Технические характеристики».

Характеристики аккумулятора одинаковы для всех версий аккумулятора Intelligent Flight

Battery DJI Mini 2.

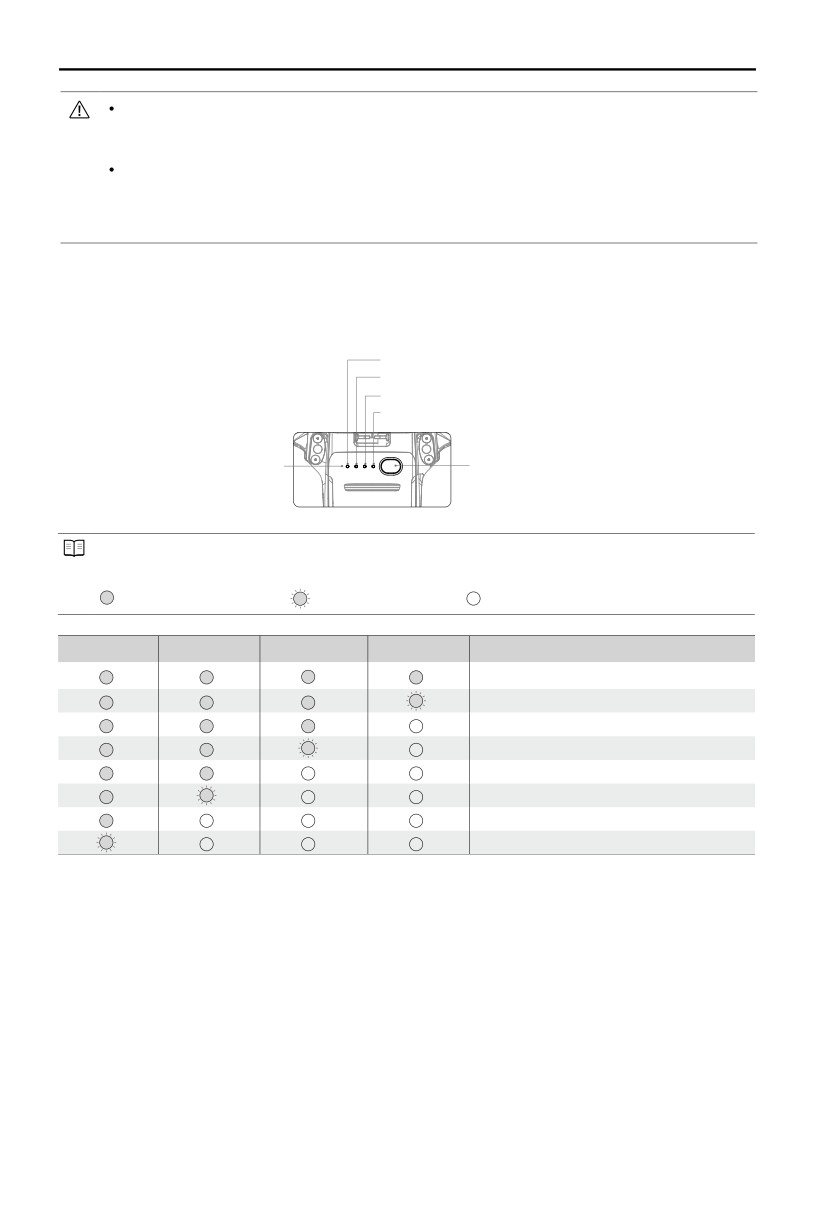

Эксплуатация аккумулятора

Проверка уровня заряда аккумулятора

Нажмите кнопку питания один раз для проверки уровня заряда аккумулятора.

Светодиод 1

Светодиод 2

Светодиод 3

Светодиод 4

Светодиодные индикаторы

Кнопка питания

уровня заряда аккумулятора

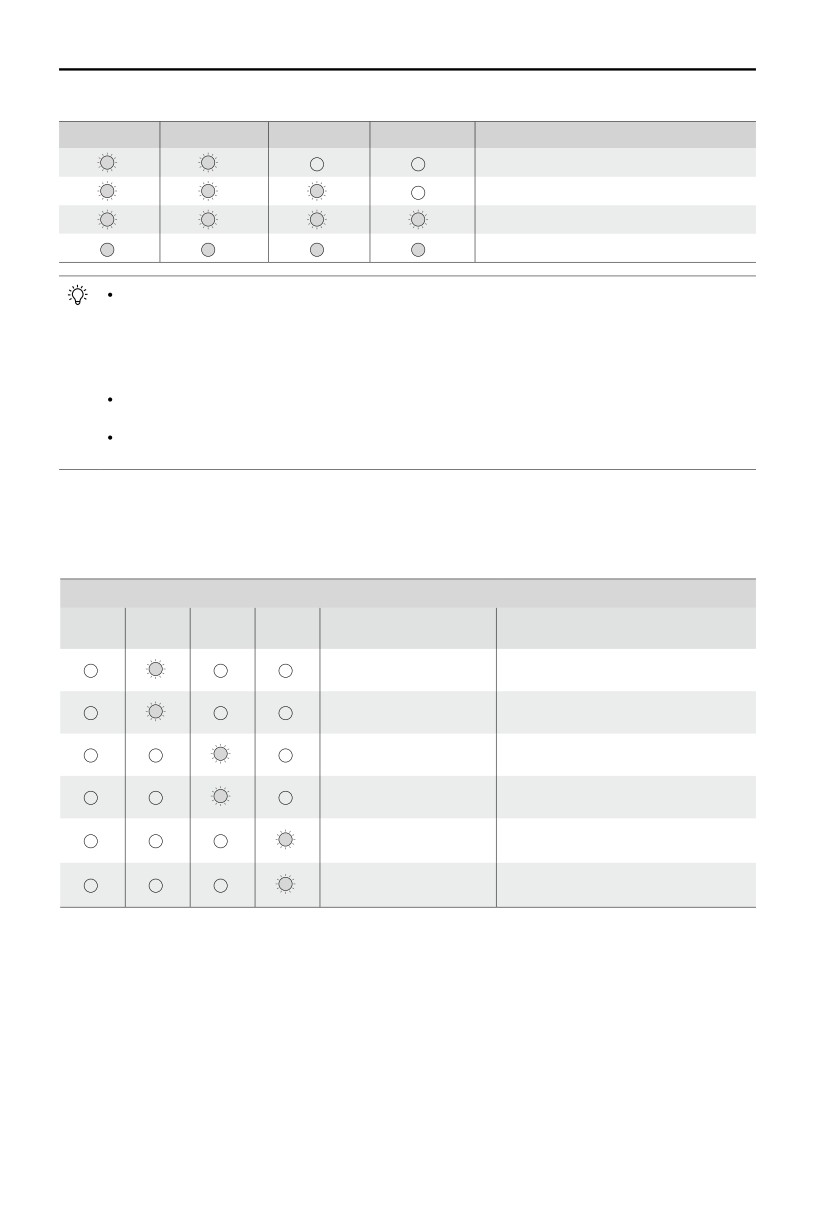

Во время зарядки и разрядки индикаторы уровня заряда показывают текущий уровень

заряда аккумулятора. Состояния индикаторов определяются следующим образом:

Светодиод включен.

Светодиод мигает.

Светодиод выключен.

Светодиод 1

Светодиод 2

Светодиод 3

Светодиод 4

Уровень заряда аккумулятора

уровень заряда > 88%

75% < уровень заряда ≤ 88%

63% < уровень заряда ≤ 75%

50% < уровень заряда ≤ 63%

38% < уровень заряда ≤ 50%

25% < уровень заряда ≤ 38%

13% < уровень заряда ≤ 25%

0% < уровень заряда ≤ 13%

Включение/выключение

Нажмите кнопку питания один раз, затем нажмите снова и удерживайте в течение двух секунд

для включения или выключения аккумулятора. Светодиодные индикаторы уровня заряда

аккумулятора отображают уровень заряда аккумулятора при включении дрона.

Нажмите кнопку питания один раз, и четыре индикатора уровня заряда аккумулятора будут

мигать в течение трех секунд. Одновременное мигание светодиодов 3 и 4 без нажатия кнопки

питания указывает на неисправность аккумулятора. Убедитесь, что аккумулятор Intelligent Flight

Battery надежно установлен.

Предупреждение о работе при низких температурах

1. Емкость аккумулятора значительно снижается при полетах при низких температурах от

22

-------------------------------------------------------------------------------------------------------------------------------------------------------------

0 до 5 °C. Рекомендуется остановить дрон в воздухе на некоторое время, чтобы нагреть

аккумулятор. Перед каждым использованием аккумулятор должен быть полностью заряжен.

2. Для обеспечения оптимальной работы аккумулятора его температура должна быть выше

20 °C.

3. Уменьшенная емкость аккумулятора в условиях низкой температуры снижает сопротивление

дрона ветру. Будьте осторожны.

4. Будьте осторожны при полетах на большой высоте над уровнем моря.

При эксплуатации в холодную погоду установите аккумулятор в отсек, перед взлетом

включите дрон и дайте ему прогреться.

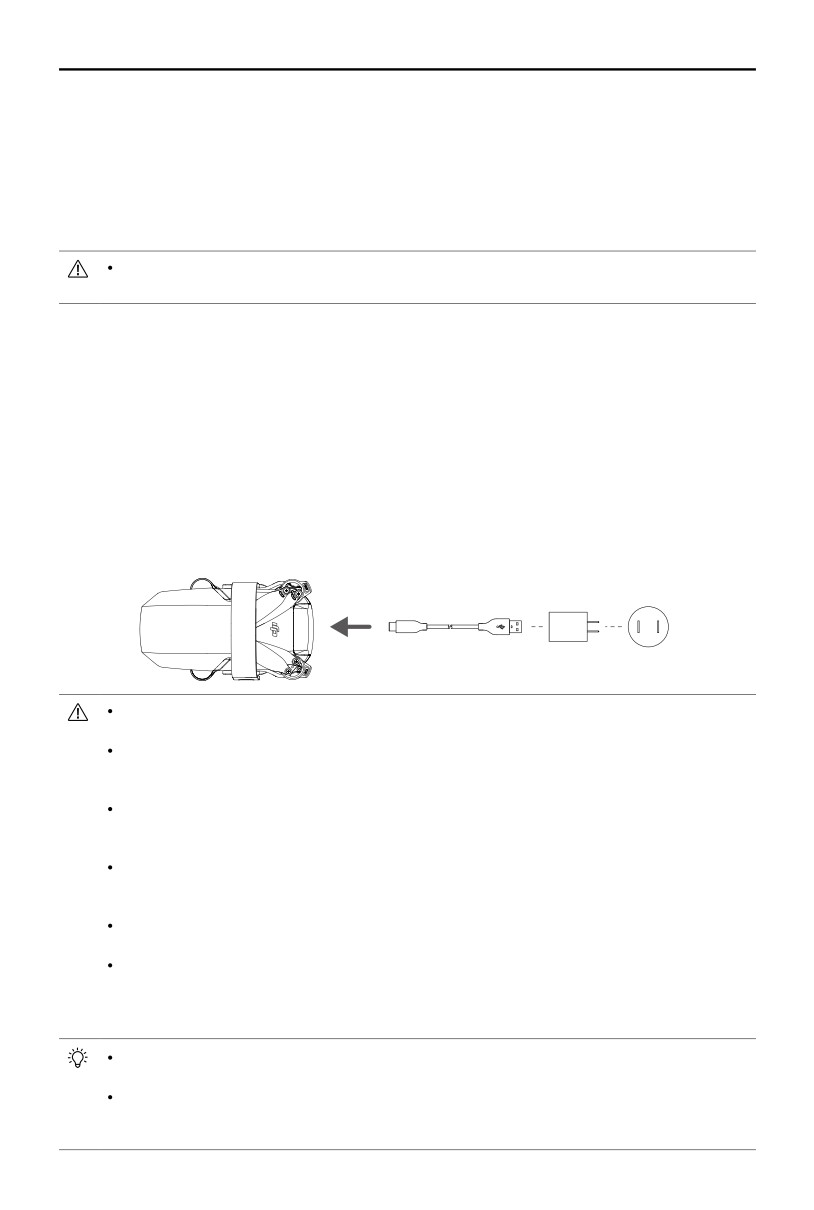

Зарядка аккумулятора

Перед первым использованием аккумулятор Intelligent Flight Battery необходимо полностью

зарядить.

1. Подключите зарядное устройство USB к источнику переменного тока (100-240 В, 50/60 Гц).

При необходимости используйте адаптер питания.

2. Подключите дрон к зарядному устройству USB.

3. Во время зарядки светодиодные индикаторы уровня заряда будут отображать текущий

уровень заряда аккумулятора.

4. Если все светодиодные индикаторы уровня заряда аккумулятора горят, аккумулятор

Intelligent Flight Battery полностью заряжен. Отсоедините зарядное устройство после полной

зарядки аккумулятора.

Аккумулятор не может быть заряжен, если дрон включен; дрон не может быть включен во

время зарядки.

НЕ заряжайте аккумулятор Intelligent Flight Battery непосредственно после выполнения

полета, поскольку он может быть очень горячим. Подождите, пока он остынет до комнатной

температуры, прежде чем заряжать его снова.

Зарядное устройство прекратит зарядку аккумулятора, если температура ячейки

аккумулятора выходит за пределы рабочего диапазона от 5 до 40 °C. Оптимальная

температура зарядки аккумулятора — от 22 до 28 °С.

Зарядный концентратор аккумулятора (не входит в комплект) может заряжать до трех

аккумуляторов. Для получения более подробной информации о зарядном концентраторе для

аккумуляторов посетите интернет-магазин DJI.

Полностью заряжайте аккумулятор по меньшей мере один раз в три месяца для поддержания

его в хорошем рабочем состоянии.

Если вы обновили ПО до версии 1.1.0.0 или более поздней, для зарядки рекомендуется

использовать зарядное устройство USB QC2.0 или PD2.0. Компания DJI не берет на себя

ответственность за повреждения, вызванные использование зарядного устройства, не

отвечающего указанным требованиям.

При использовании зарядного устройства USB мощностью 18 Вт от DJI время зарядки

составляет приблизительно 1 час 22 минуты.

При транспортировке или хранении рекомендуется разряжать аккумуляторы Intelligent Flight

Battery до 30% или ниже. Это можно сделать во время полета на открытом воздухе, пока не

останется менее 30% заряда.

23

-------------------------------------------------------------------------------------------------------------------------------------------------------------

В таблице ниже показан уровень заряда аккумулятора во время зарядки.

Светодиод 1

Светодиод 2

Светодиод 3

Светодиод 4

Уровень заряда аккумулятора

0% < уровень заряда ≤ 50%

50% < уровень заряда ≤ 75%

75% < уровень заряда < 100%

Полностью заряжен

Частота мигания светодиодных индикаторов уровня заряда аккумулятора будет отличаться

при использовании других зарядных устройств USB. Если скорость зарядки высокая,

светодиодные индикаторы уровня заряда аккумулятора будут быстро мигать. Если скорость

зарядки очень низкая, светодиодные индикаторы уровня заряда аккумулятора будут

медленно мигать (один раз в две секунды). Рекомендуется заменить кабель USB-C или

зарядное устройство USB.

Если аккумулятор установлен в дрон некорректно, светодиоды 3 и 4 начнут мигать

одновременно. Убедитесь, что аккумулятор Intelligent Flight Battery надежно установлен.

Четыре светодиодных индикатора мигают одновременно, показывая, что аккумулятор

поврежден.

Механизмы защиты аккумулятора

Светодиодные индикаторы аккумулятора могут отображать оповещения о защите аккумулятора,

вызванные серьезными изменениями условий зарядки.

Механизмы защиты аккумулятора

Свето

Свето

Свето

Свето

Характер мигания

Элемент защиты аккумулятора

диод 1

диод 2

диод 3

диод 4

Светодиод 2 мигает

Обнаружен сверхток

два раза в секунду

Светодиод 2 мигает

Обнаружено короткое замыкание

три раза в секунду

Светодиод 3 мигает

Обнаружен избыточный заряд

два раза в секунду

Светодиод 3 мигает

Обнаружено избыточное

три раза в секунду

напряжение зарядного устройства

Светодиод 4 мигает

Температура зарядки слишком

два раза в секунду

низкая

Светодиод 4 мигает

Температура зарядки слишком

три раза в секунду

высокая

В случае включения функции защиты аккумулятора от недопустимой температуры аккумулятор

возобновит зарядку после того, как показатели температуры вернутся в допустимый диапазон.

Если активируется какой-либо другой механизм защиты аккумулятора, то для возобновления

зарядки необходимо сначала нажать кнопку, чтобы выключить аккумулятор, отключить зарядное

устройство из сети, а затем снова подключить его. Если температура зарядки ненормальная,

подождите, пока она не придет в норму, и аккумулятор автоматически возобновит зарядку без

необходимости отсоединять и снова подключать зарядное устройство.

24

-------------------------------------------------------------------------------------------------------------------------------------------------------------

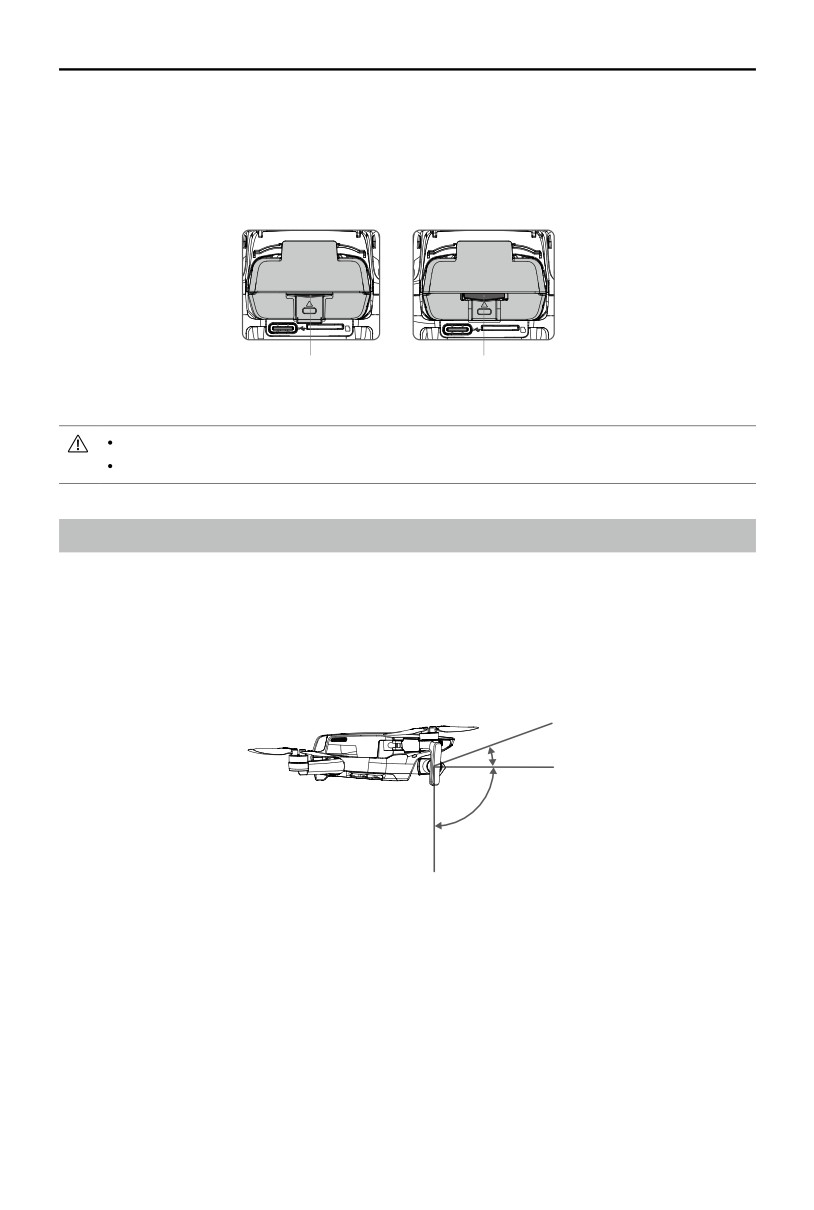

Установка/снятие аккумулятора

Установите аккумулятор Intelligent Flight Battery в дрон перед использованием. Вставьте

аккумулятор в аккумуляторный отсек и зафиксируйте зажим аккумулятора. Щелчок указывает

на то, что аккумулятор вставлен до упора. Убедитесь, что аккумулятор полностью вставлен и

крышка аккумулятора надежно закреплена.

Не подсоединен

Полностью подсоединен

Нажмите на зажим аккумулятора и отсоедините его от отсека, чтобы извлечь.

НЕ отсоединяйте аккумулятор, когда дрон включен.

Убедитесь, что аккумулятор установлен надежно.

Стабилизатор и камера

Профиль стабилизатора

3-осевой стабилизатор DJI Mini 2 обеспечивает стабилизацию камеры и позволяет снимать

качественные фотографии и видео. Диапазон регулировки наклона составляет от −90° до +20°.

Диапазон регулировки по оси наклона составляет от −90° до 0° и может быть увеличен до

диапазона от −90° до +20°, если включить опцию «Разрешить поворот верхней камеры» в DJI Fly.

20°

0°

-90°

Управлять наклоном камеры можно при помощи колесика наклона камеры на пульте

управления. Кроме того, в DJI Fly можно зайти в режим вида с камеры. Нажимайте на экран до

появления кружка, затем перетащите его вверх или вниз для изменения наклона камеры.

Режимы работы стабилизатора

Стабилизатор может работать в двух режимах. Переключайтесь между режимами работы в

DJI Fly.

Режим следования: угол между положением стабилизатора и передней частью дрона остается

постоянным.

Режим FPV: стабилизатор синхронизирует свое положение с перемещением дрона,

предоставляя вид полета от первого лица.

25

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Пульт управления

Профиль пульта управления

Пульт управления RC-N1 DJI DJI Mini 2 оснащен технологией OcuSync 2.0 DJI для передачи

данных на большие расстояния, обеспечивающей максимальную дальность передачи сигнала

10 км, а также передачу видео с дрона в приложение DJI Fly на мобильном устройстве с

разрешением 720p. Легко управляйте дроном и камерой с помощью встроенных кнопок.

Отсоединяемые джойстики обеспечивают удобное хранение пульта управления.

На открытом участке без электромагнитных помех OcuSync 2.0 передает видеосигнал с

разрешением до 720p независимо от высоты полета. Пульт управления работает на частоте 2,4 ГГц.

OcuSync 2.0 уменьшает задержку до приблизительно 200 мс, улучшая производительность

камеры с помощью алгоритма декодирования видео и беспроводной связи.

Емкость встроенного аккумулятора составляет 5200 мА·ч, а максимальное время работы — 6 часов.

Пульт управления заряжает мобильное устройство с силой тока 500 мА при напряжении 5 В.

Пульт управления автоматически заряжает устройства Android. Для устройств на базе iOS сначала

убедитесь, что зарядка включена в настройках DJI Fly. Зарядка для устройств на базе iOS отключена

по умолчанию и должна включаться каждый раз при включении пульта управления.

Соответствие нормам: пульт управления соответствует местным нормам.

Режим джойстика: Режим джойстика определяет функцию, выполняемую при каждом

движении джойстика. Доступны три запрограммированных режима (режим 1, режим 2

и режим 3). Кроме того, с помощью приложения DJI Fly можно установить режимы с

собственными настройками. Режим 2 является режимом по умолчанию.

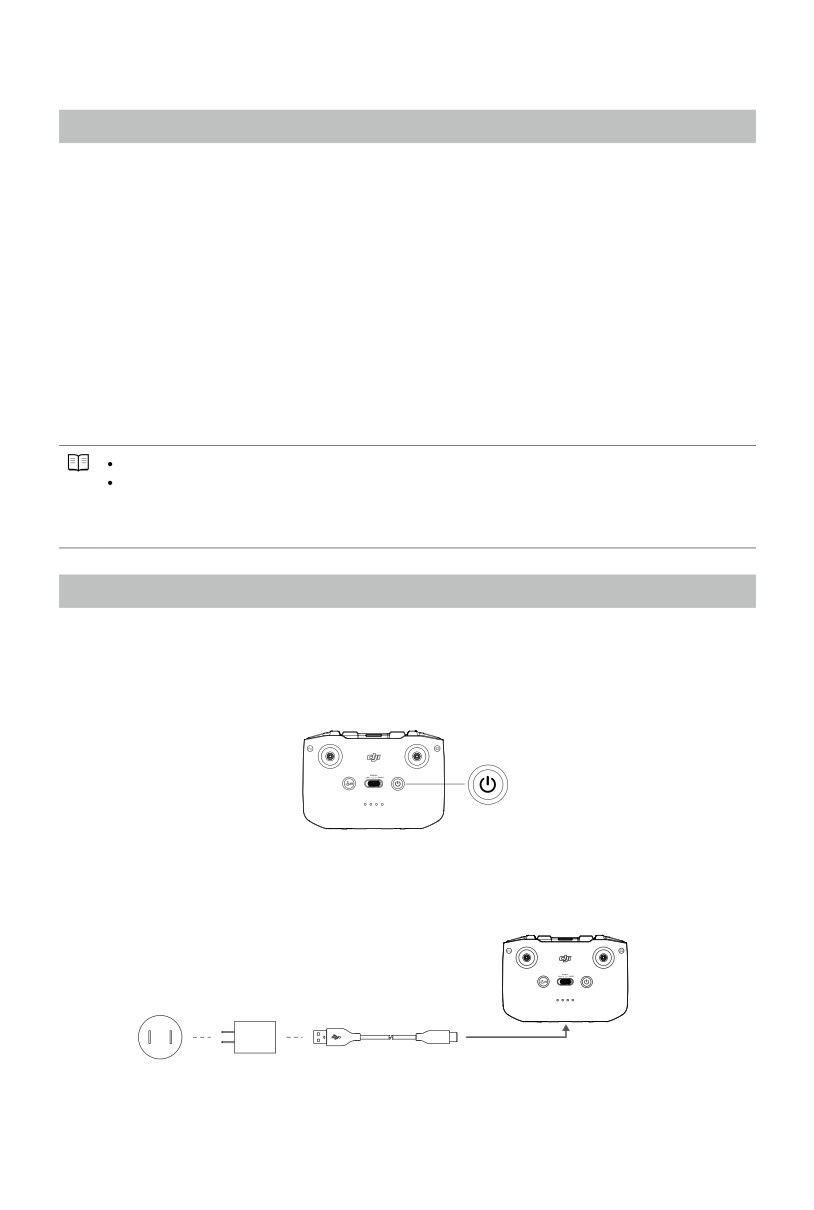

Использование пульта управления

Включение/выключение

Нажмите кнопку питания один раз, чтобы проверить текущий уровень заряда аккумулятора.

Если уровень заряда аккумулятора слишком низкий, зарядите его перед использованием.

Нажмите один раз, а затем нажмите еще раз и удерживайте для включения/выключения пульта

управления.

Зарядка аккумулятора

Используйте кабель USB-C для подключения зарядного устройства USB к разъему USB-C

пульта управления. Полная зарядка аккумулятора пульта управления занимает около четырех

часов.

Управление стабилизатором и камерой

1. Кнопка спуска затвора/записи: нажмите один раз, чтобы сделать снимок или начать/

остановить видеозапись.

28

-------------------------------------------------------------------------------------------------------------------------------------------------------------

2. Переключатель фото/видео: нажмите для переключения между режимами фото и видео.

3. Колесико наклона камеры: служит для управления осью наклона стабилизатора.

4. Нажмите и удерживайте настраиваемую кнопку, чтобы использовать колесико для

регулировки зума в режиме видео.

Колесико наклона камеры

Кнопка спуска затвора/записи

Настраиваемая кнопка

Переключатель фото/видео

Управление дроном

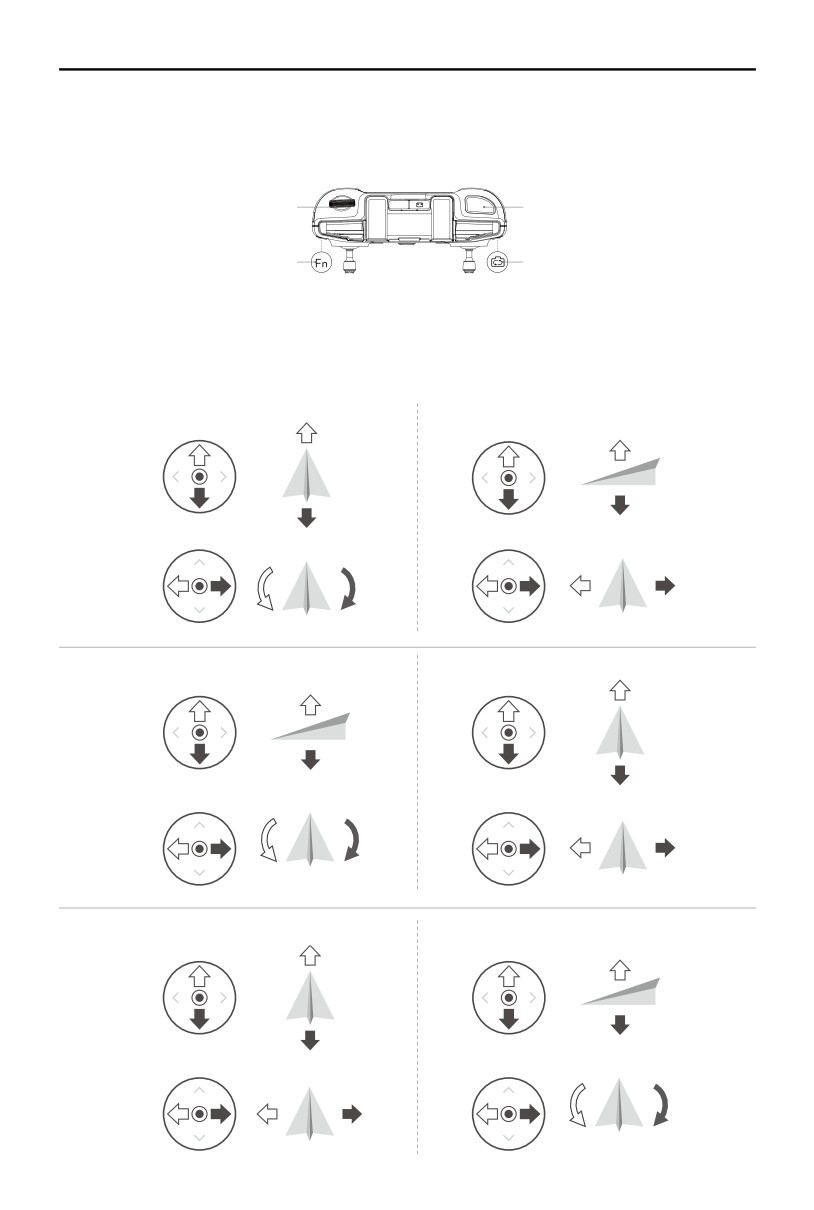

Джойстики контролируют ориентацию дрона (поворот), движение вперед/назад (наклон),

высоту (тягу), а также движение влево/вправо (крен). Режим джойстиков определяет функцию,

выполняемую при каждом движении джойстика.

Вперед

Режим 1 Левый джойстик

Правый джойстик

Вверх

Вниз

BНазадrd

Влево

Вправо

Поворот влево

Поворот вправо

Режим 2

Левый джойстик

Правый джойстик

Вперед

Вверх

Вниз

Назад

Влево

Вправо

Поворот влево

Поворот вправо

Режим 3

Левый джойстик

Вперед

Правый джойстик

Вверх

Вниз

На

зад

Влево

Rightво

Поворот влево

Поворот вправо

29

-------------------------------------------------------------------------------------------------------------------------------------------------------------

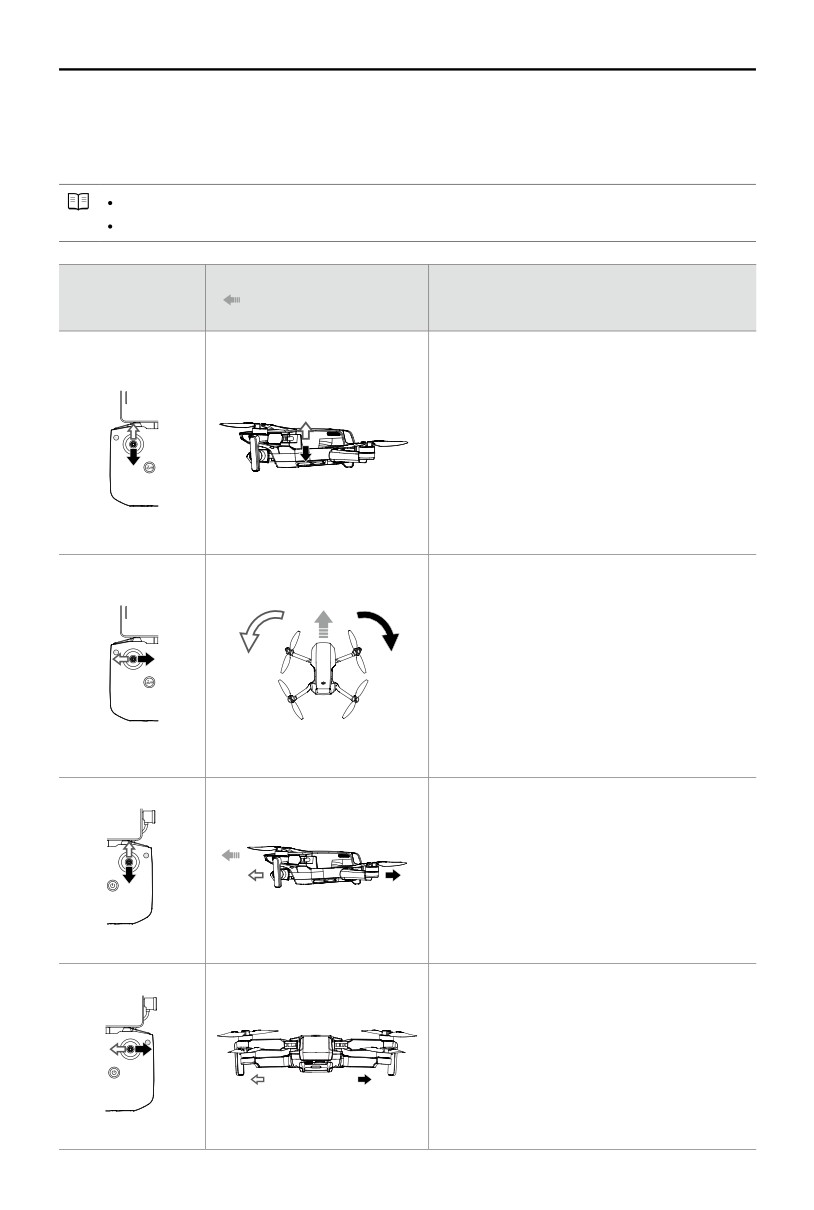

Доступны три запрограммированных режима (режим 1, режим 2 и режим 3). Кроме того, с

помощью приложения DJI Fly можно установить режимы с собственными настройками. Режим 2

является режимом по умолчанию. На следующем рисунке на примере режима 2 рассмотрено,

как можно использовать каждый джойстик.

Нейтральное/центральное положение: джойстики находятся в центральном положении.

Перемещение джойстиков: джойстик перемещается из центральной позиции.

Дрон

Пульт управления

(

указывает направление

Примечания

(Режим 2)

носа дрона)

Джойстик хода: перемещение левого

джойстика вверх или вниз изменяет высоту

дрона.

Переместите джойстик вверх для набора

высоты или вниз для снижения. Чем больше

отклонение джойстика от центрального

положения, тем быстрее дрон будет изменять

высоту.

Перемещайте этот джойстик плавно,

чтобы предотвратить внезапное изменение

высоты.

Джойстик поворота: передвижение левого

джойстика влево и вправо позволяет упра

влять ориентацией дрона.

При перемещении джойстика влево дрон

будет поворачиваться против часовой

стрелки, при перемещении джойстика вправо

дрон будет поворачиваться по часовой

стрелке.

Чем больше отклонение джойстика от

центрального положения, тем быстрее

будет вращение дрона.

Джойстик наклона: перемещение правого

джойстика вверх и вниз изменяет наклон

дрона.

Передвиньте джойстик вверх, чтобы

направить дрон вперед, или вниз — чтобы

дрон начал движение назад.

Чем больше отклонение джойстика от

центрального положения, тем быстрее

дрон будет перемещаться.

Джойстик управления креном: переме

щение правого джойстика влево или

вправо изменяет крен дрона.

При перемещении джойстика влево дрон

летит влево, а при перемещении вправо —

вправо.

Чем больше отклонение джойстика от

центрального положения, тем быстрее

дрон будет перемещаться.

30

-------------------------------------------------------------------------------------------------------------------------------------------------------------

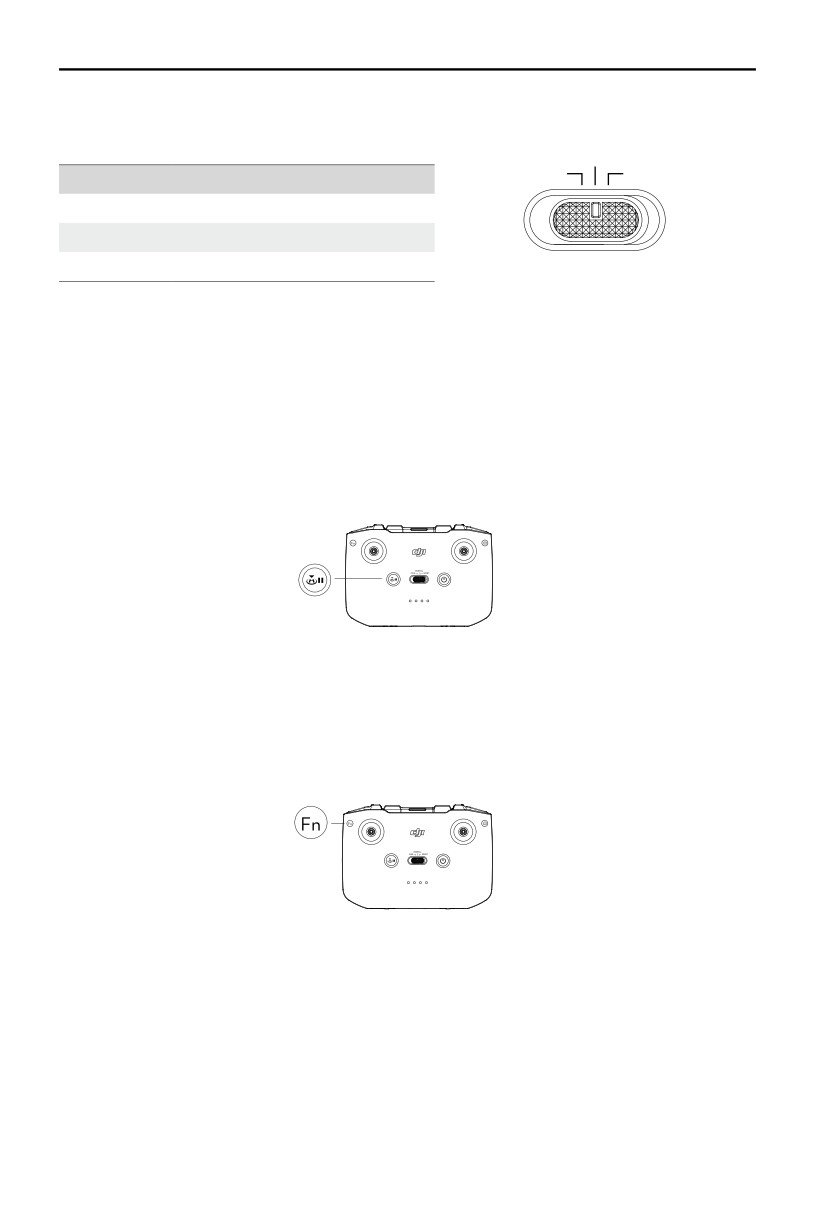

Переключатель режимов полета

Этот переключатель используется для выбора

режима полета.

NORMAL

CINE

SPORT

Положение

Режим полета

Sport

Спортивный режим

Normal

Обычный режим

Cine

Кинематографический режим

Кнопка остановки полета / возврата домой

Нажмите один раз, чтобы дрон затормозил и завис на месте в воздухе. Если дрон работает в

режимах «Быстрая съемка», «Возврат домой» или «Автоматическая посадка», нажмите один раз,

чтобы завершить процесс перед торможением дрона.

Нажмите и удерживайте кнопку возврата домой до тех пор, пока пульт управления не издаст

звуковой сигнал. Чтобы отменить возврат домой и вернуться к управлению дроном, снова

нажмите эту кнопку. Дополнительную информацию о возврате домой см. в разделе «Функция

возврата домой».

Настраиваемая кнопка

Перейдите в «Системные настройки» в приложении DJI Fly и выберите «Управление» для

настройки функции для этой кнопки. Настраиваемые функции включают в себя центровку

стабилизатора и переключение между картой и предпросмотром в реальном времени.

Оповещение с пульта управления

Пульт управления издает звуковой сигнал во время возврата домой. Этот сигнал нельзя

отменить. Пульт управления издает звуковой сигнал во время возврата домой или когда

уровень заряда аккумулятора снижается (до 6-15%). Предупреждение о низком уровне заряда

аккумулятора можно отменить, нажав кнопку питания. Однако предупреждение о критическом

уровне заряда аккумулятора (менее 5%) не может быть отменено.

31

-------------------------------------------------------------------------------------------------------------------------------------------------------------

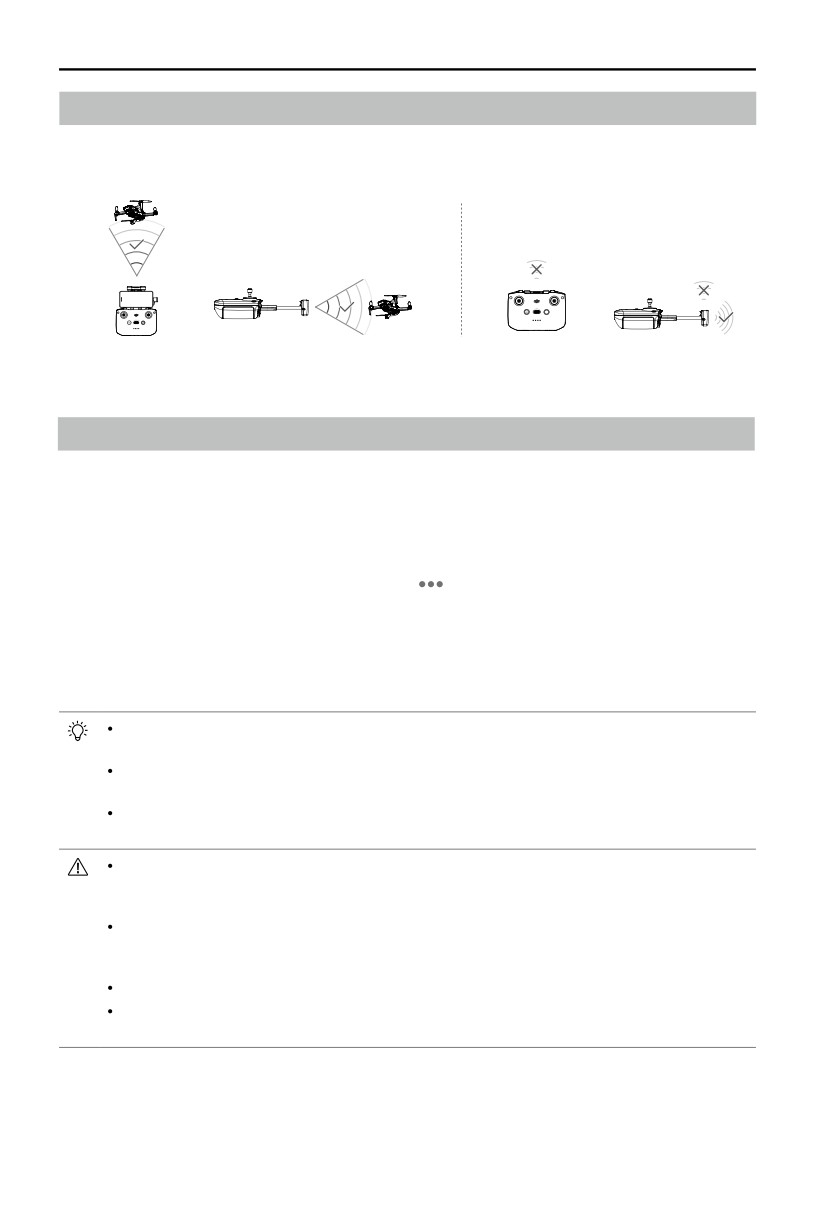

Оптимальная зона передачи сигнала

Сигнал между дроном и пультом управления наиболее надежен, если антенны расположены

относительно дрона, как показано на рисунке.

Слабый

Слабый

Сильный сигнал

Оптимальная зона передачи сигнала

Сопряжение пульта управления

Сопряжение пульта управления с дроном выполнено на заводе. Процедуру сопряжения

требуется проводить только при первом использовании нового пульта управления. Для

сопряжения нового пульта управления следуйте нижеприведенной инструкции:

1.

Включите пульт управления и летательный аппарат.

2.

Запустите приложение DJI Fly.

3.

В режиме предпросмотра с камеры коснитесь

и выберите «Управление» и «Подключить к

дрону (сопряжение)». Пульт управления начнет издавать звуковые сигналы.

4.

Нажмите и удерживайте кнопку питания дрона более четырех секунд. Дрон издает один

звуковой сигнал, указывая на готовность к сопряжению. Дрон издает два звуковых сигнала,

указывая на успешное сопряжение. Светодиодные индикаторы уровня заряда аккумулятора

на пульте управления начнут непрерывно светиться.

Убедитесь, что во время сопряжения пульт управления находится на расстоянии не более

0,5 м от дрона.

При сопряжении нового пульта управления с дроном предыдущий пульт будет автоматически

отключен.

При использовании передачи видео по OcuSync 2.0 выключите Bluetooth и Wi-Fi. Иначе это

может отрицательно сказаться на передаче видеосигнала.

Перед каждым полетом убедитесь в том, что пульт управления полностью заряжен. Пульт

управления издает предупредительный звуковой сигнал при снижении уровня заряда

аккумулятора.

Если пульт управления включен и не используется в течение пяти минут, вы услышите

звуковой сигнал. Через шесть минут дрон автоматически выключится. Переместите ручки

управления или нажмите любую кнопку, чтобы отменить предупреждение.

Отрегулируйте держатель для мобильного устройства, чтобы надежно закрепить его.

Полностью заряжайте аккумулятор по меньшей мере один раз в три месяца для поддержания

его в хорошем рабочем состоянии.

32

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

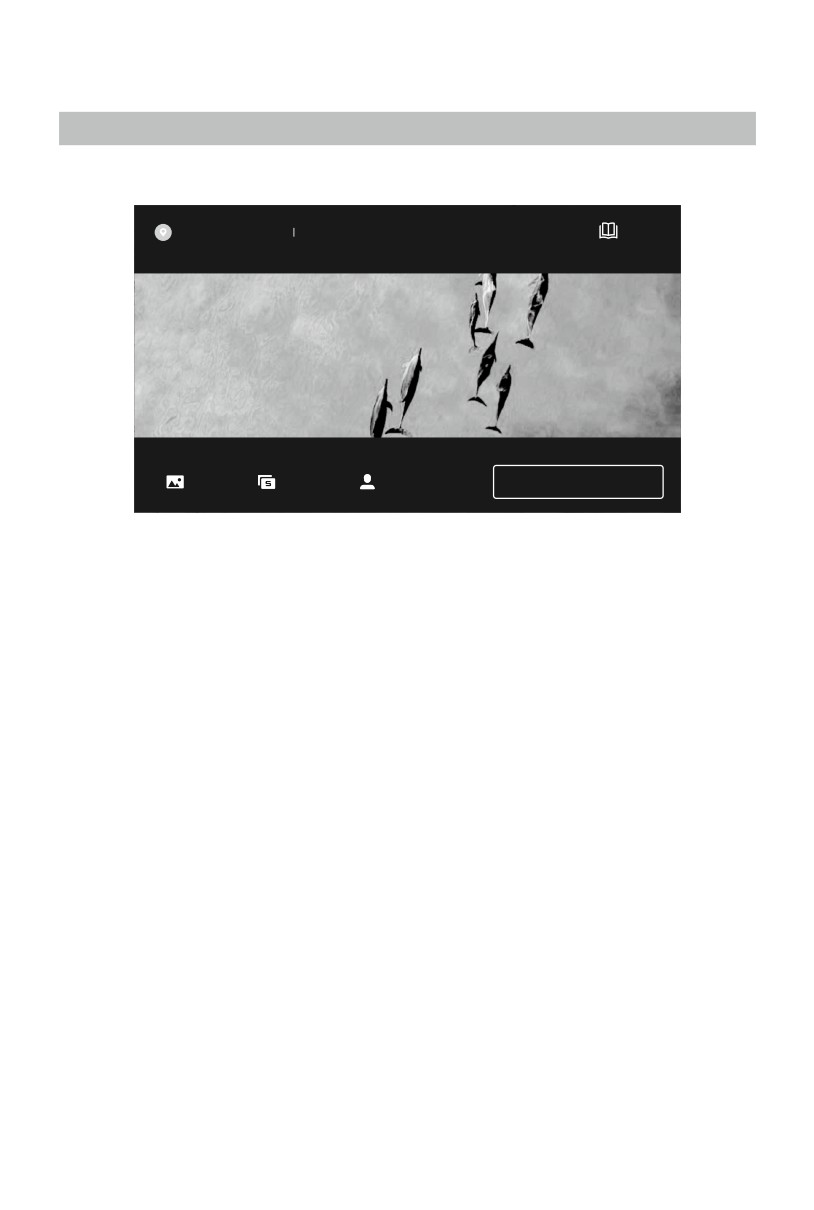

Приложение DJI Fly

Главная

Откройте DJI Fly и перейдите на главный экран.

Altitude Zone (120m) Fly Spots

Academy

Album

Skypixel

Me

GO FLY

Где лучше совершать полеты

Просматривайте подходящие места для полетов и съемки неподалеку и делитесь ими с

друзьями, узнайте больше о зонах GEO, просматривайте аэрофотоснимки, сделанные другими

пользователями.

Академия

Коснитесь значка в верхнем правом углу, чтобы перейти в раздел «Академия» для просмотра

обучающих видео, советов о полетах, безопасности полета и руководств пользователя.

Альбом

Просматривайте фото и видео с помощью DJI Fly и вашего мобильного устройства. Функция

загрузки отрывка доступна при загрузке видео. Выберите клип для загрузки. Видео быстрой

съемки можно создать и просмотреть после загрузки на мобильное устройство и визуализации.

Нажав «Создать», вы можете выбрать между опциями «Шаблоны» и «Профи». Опция «Шаблоны»

позволяет автоматически редактировать импортированный материал. Опция «Профи» же

позволяет редактировать отснятый материал вручную.

SkyPixel

Откройте SkyPixel для просмотра видео и фото, опубликованных пользователями.

Профиль

Просмотр информации об учетной записи, записей регистратора полета, форума DJI, интернет-

магазина, функции «Найти мой дрон» и других настроек.

34

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Загрузка отрывка не поддерживается в следующих ситуациях:

Длительность видео составляет меньше 5 секунд.

В мобильном устройстве, использованном при съемке исходного видео, отсутствует

кэшированное видео. Загружать видео необходимо на то мобильное устройство, которое

использовалось при съемке.

Слишком большая разница в длительности кэшированного видео на мобильном устройстве и

исходного видео на карте памяти microSD дрона. Это может произойти по следующим причинам:

a) Произошел выход из DJI Fly во время записи, например, для ответа на телефонный звонок

или ответа на сообщение.

b) Передача видеосигнала отключилась во время записи.

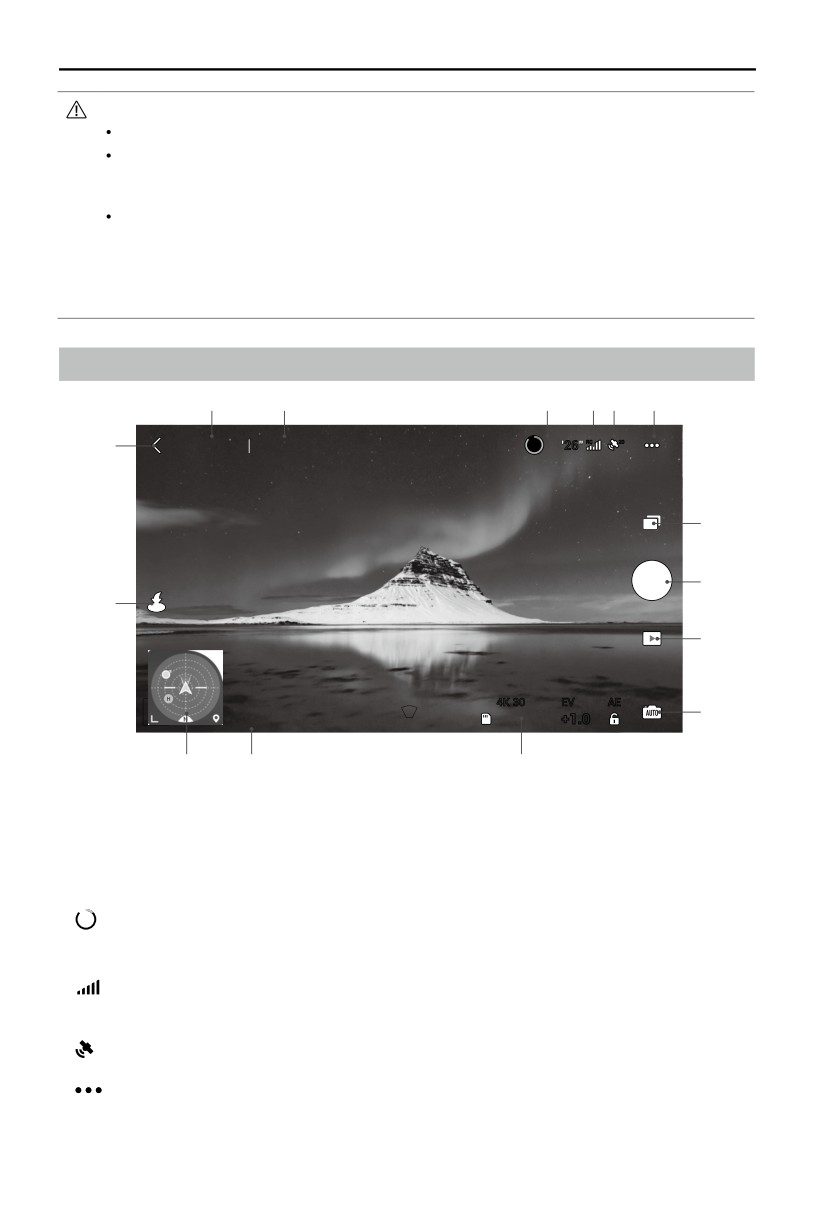

Предпросмотр с камеры

1

2

3

4

5

6

15

N Mode

In Flight

80

24

26RC

20

7

8

14

9

7.9m/s

1.6m/s

4K 30

EV

AE

10

H 5m

D

625m

1:30:26

+1.0

13

12

11

1. Режим полета

Режим N: отображает текущий режим полета.

2. Индикатор статуса системы

В полете: отображает состояние полета дрона и предупреждающие сообщения. При появлении

предупреждения коснитесь его для просмотра более подробной информации.

3. Информация об аккумуляторе

80

24'26": отображает текущий уровень заряда аккумулятора и оставшееся время полета.

Коснитесь для просмотра более подробной информации об аккумуляторе.

4. Мощность сигнала нисходящего канала видеопередачи

RC

: отображает мощность сигнала нисходящего канала видеопередачи между дроном и пультом

управления.

5. Состояние GPS

²⁰ : отображает текущий уровень мощности сигнала GPS.

6. Настройки системы

: коснитесь, чтобы просмотреть информацию о настройках безопасности, управления, камеры и

передачи.

Безопасность

Безопасность полета: коснитесь, чтобы установить макс. высоту, макс. расстояние, высоту

35

-------------------------------------------------------------------------------------------------------------------------------------------------------------

автоматического возврата домой и обновить домашнюю точку.

Датчики: проверка статуса IMU и компаса, калибровка при необходимости.

Расширенные настройки, такие как экстренная остановка пропеллеров и режим аксессуаров.

«Экстренный случай» означает, что моторы могут быть остановлены в полете только в аварийной

ситуации, например, в случае столкновения, заклинившего мотора, крена дрона в воздухе или

если дрон вышел из-под контроля и поднимается или снижается очень быстро. «В любой момент»

означает, что моторы могут быть остановлены в полете в любое время после того, как пользователь

выполнит комбинацию джойстиками (CSC). Выключение моторов во время полета может привести к

падению дрона.

Если на DJI Mini 2 установлены аксессуары, рекомендуется включить режим аксессуаров для повышения

безопасности. После взлета режим полезной нагрузки включается автоматически при обнаружении

полезной нагрузки. Обратите внимание, что макс. высота полета над уровнем моря составляет 2000 м, а

максимальная скорость полета ограничена, когда включен режим полезной нагрузки.

Функция «Найти мой дрон» помогает определить местоположение дрона на земле.

Управление

Настройки дрона: коснитесь, чтобы настроить систему измерения.

Настройки стабилизатора: коснитесь, чтобы установить режим стабилизатора, разрешить его

движение вверх, центрировать и калибровать стабилизатор. Расширенные настройки стабилизатора

включают в себя скорость и плавность наклона и поворота камеры.

Настройки пульта управления: коснитесь, чтобы установить функцию настраиваемой кнопки,

выполнить калибровку пульта управления, разрешить зарядку телефона для подключенного

устройства iOS и переключить режимы джойстиков. Будьте уверены в том, что вы понимаете, как

функционируют режимы джойстиков, прежде чем изменять режим.

Руководство по полетам для начинающих: ознакомьтесь с руководством.

Подключение к дрону: если дрон не подключен к пульту управления, коснитесь, чтобы начать

сопряжение.

Камера

Фото: коснитесь, чтобы установить размер снимка.

Общие настройки: коснитесь, чтобы просмотреть и настроить гистограмму, предупреждение о

передержке, вспомогательные линии, баланс белого и автосинхронизацию фотографий HD.

Память: коснитесь, чтобы проверить свободное место на карте памяти microSD и отформатировать ее.

Настройки кэширования: коснитесь, чтобы активировать кэширование при записи и установить

макс. объем кэш-памяти видео.

Сброс настроек камеры: коснитесь, чтобы восстановить все настройки камеры по умолчанию.

Передача сигнала

Настройки частоты и режима канала.

Сведения об устройстве

Просмотр информации об устройстве, ПО, версии приложения, версии аккумулятора и т. д.

7. Режим съемки

Фото: покадровая, AEB и съемка с задержкой.

Видео: разрешение видео может быть установлено на 4K со скоростью 24/25/30 кадров/с, 2.7K со

скоростью 24/25/30/48/50/60 кадров/с и 1080p со скоростью 24/25/30/48/50/60 кадров/с.

Панорама: сфера, 180° и широкий угол. Дрон автоматически сделает несколько снимков согласно

выбранному режиму панорамы и создаст панорамный снимок в DJI Fly.

Быстрая съемка: выберите один из режимов: дрони, круг, спираль, ракета или бумеранг.

8. Кнопка спуска затвора/записи

: коснитесь, чтобы сделать фото, начать или остановить съемку видео.

Во время записи видео поддерживается 4-кратный цифровой зум. Коснитесь

1x для изменения

масштаба зума. 1080p поддерживает 4-кратный цифровой зум, 2.7K — 3-кратный, а 4K — 2-кратный.

Пользователи также могут использовать 2-кратный зум в режиме фото.

9. Воспроизведение

: коснитесь для перехода в меню просмотра фотографий и воспроизведения видео после

съемки.

После открытия альбома коснитесь для переключения между режимом QuickTransfer (подключение

по Wi-Fi) и режимом полета (подключение по системе передачи видео OcuSync 2.0).

10. Переключатель режимов камеры

: выберите между автоматическим и ручным управлением в режиме съемки фото. В режиме

ручного управления можно установить значения выдержки и ISO. В автоматическом режиме можно

установить блокировку автоэкспозиции и экспозиционное число.

11. Информация о карте памяти microSD

: отображает количество оставшихся фото или оставшегося времени видеозаписи на текущей

36

-------------------------------------------------------------------------------------------------------------------------------------------------------------

карте памяти microSD. Коснитесь для просмотра доступного места на карте памяти microSD.

12. Полетная телеметрия

Д 12 м, В 6 м, 1,6 м/с, 1 м/с: отображает расстояние между дроном и домашней точкой,

высоту относительно домашней точки, горизонтальную и вертикальную скорость дрона.

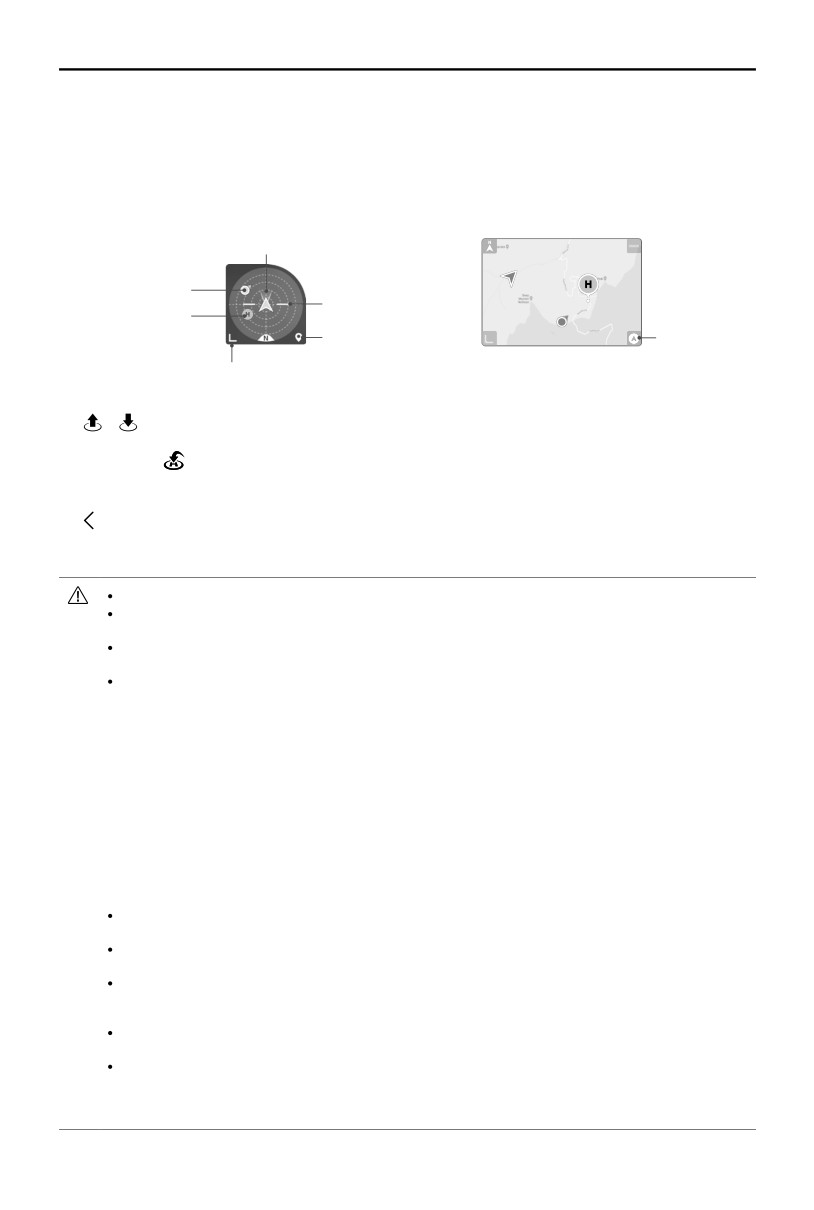

13. Индикатор положения

Отображает такие данные, как ориентация и угол наклона дрона, положение пульта и

положение домашней точки.

Ориентация дрона

Позиция пульта ДУ

Угол наклона дрона

Домашняя точка

Перейти на миникарту

Перейти к

индикатору

Крушение

положения

14. Автоматический взлет/посадка/возврат домой

/

: коснитесь значка. Когда появится сообщение, нажмите и удерживайте кнопку, чтобы

начать автовзлет или посадку.

Коснитесь

, чтобы начать интеллектуальный возврат домой и вернуть дрон в последнюю

записанную домашнюю точку.

15. Назад

: коснитесь, чтобы вернуться в главное меню.

Нажимайте на экран до появления кружка, затем перетащите его вверх или вниз для изменения

наклона стабилизатора.

Полностью зарядите мобильное устройство перед запуском DJI Fly.

При использовании DJI Fly требуется мобильное соединение. Свяжитесь с вашим оператором

беспроводной связи для получения информации об оплате.

Если вы используете мобильный телефон в качестве дисплея, НЕ принимайте телефонные

звонки и не используйте функции текстовых сообщений во время полета.

Внимательно ознакомьтесь со всей информацией по технике безопасности, предупреждающими

сообщениями и заявлением об отказе от ответственности. Ознакомьтесь с соответствующим

местным законодательством. На вас лежит единоличная ответственность за ознакомление с

применимым законодательством и выполнение полетов в соответствии с ним.

a) Изучите предупреждающие сообщения перед использованием функций автоматического

взлета и посадки.

b) Изучите предупреждающие сообщения и заявление об отказе от ответственности перед

установкой высоты, превышающей ограничение по умолчанию.

c) Прочтите и примите к сведению предупреждающие сообщения и заявление об отказе от

ответственности перед тем, как менять режимы полета.

d) П р о ч т и т е и п р и м и т е к с в е д е н и ю п р е д у п р е ж д е н и я и с о о б щ е н и я о б о т к а з е о т

ответственности, относящиеся к полету в зонах GEO или неподалеку от них.

e) Прочтите и примите к сведению предупреждающие сообщения перед использованием

интеллектуальных режимов полета.

Незамедлительно выполните посадку дрона в безопасном месте, если в приложении

появится сообщение с соответствующими инструкциями.

Просмотрите все предупреждающие сообщения в контрольном списке, отображаемом в

приложении перед каждым полетом.

Если вы никогда не управляли дроном или не имеете достаточно опыта, чтобы уверенно

управлять дроном, воспользуйтесь встроенным в приложение симулятором для обучения

навыкам полета.

Перед каждым полетом скопируйте карту местности полета из интернета в память

устройства.

Приложение разработано для помощи в управлении дроном. НЕ доверяйте контроль

управления приложению и управляйте дроном с осторожностью. Приложением необходимо

пользоваться в соответствии с условиями использования приложения DJI Fly и политикой

конфиденциальности DJI. Внимательно ознакомьтесь с их содержанием в приложении.

37

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Полет

После завершения предполетной подготовки рекомендуется отработать навыки полета и

поработать над безопасностью полетов. Следует обратить внимание на то, что все полеты

должны производиться на открытой местности. Высота полета ограничена до 500 м. НЕ

превышайте это значение. Строго соблюдайте местные законы и правила во время полета.

Прочтите и примите к сведению заявление об отказе от ответственности и руководство по

технике безопасности DJI Mini 2 перед полетом.

Требования к условиям полета

1. Запрещается использовать дрон в неблагоприятных погодных условиях, таких как дождь,

снег и туман и при скорости ветра более 10 м/с.

2. Выполняйте полеты только на открытых участках. Высотные здания и крупные металлические

конструкции могут повлиять на точность бортового компаса и системы GPS. Рекомендуется,

чтобы дрон находился на расстоянии по крайней мере 5 м от строений.

3. Следует избегать препятствий, скоплений людей, высоковольтных линий электропередачи,

деревьев и водоемов. Рекомендуется, чтобы дрон находился по крайней мере в 3 м над

водой.

4. Избегайте областей с высоким уровнем электромагнитных помех, таких как зоны

вблизи линий электропередачи, станций мобильной связи, электрических подстанций и

радиовещательных вышек.

5. Эксплуатационные характеристики дрона и аккумулятора зависят от условий окружающей

среды, например плотности воздуха и температуры. НЕ совершайте полеты дрона на высоте,

равной или превышающей 4000 м (13 123 фута) над уровнем моря. В противном случае

эксплуатационные качества аккумулятора и дрона могут ухудшиться.

6. Дрон не может использовать GPS в полярных регионах планеты. При полете в таких зонах

используйте систему нижнего обзора.

7. С осторожностью выполняйте взлет с движущейся поверхности, например с плывущего

судна или движущегося транспортного средства.

Полетные ограничения и зоны GEO

Операторы беспилотных летательных аппаратов (БПЛА) должны соблюдать правила

саморегулируемых организаций, таких как Международная организация гражданской авиации,

Федеральное управление гражданской авиации и местные авиационные органы власти. Из

соображений безопасности ограничения полета включены по умолчанию, чтобы помочь

пользователям управлять дроном безопасно и на законных основаниях. Пользователи могут

установить ограничения полета по высоте и расстоянию.

Ограничения высоты, дальности и зон GEO действуют одновременно для обеспечения

безопасности полета при наличии доступа GPS. Только значение высоты может быть ограничено

при отсутствии GPS.

Ограничения высоты и дальности полета

Ограничения высоты и дальности полета могут быть изменены в приложении DJI Fly.

В соответствии с этими настройками дрон будет летать в ограниченном пространстве

цилиндрической формы, как показано ниже:

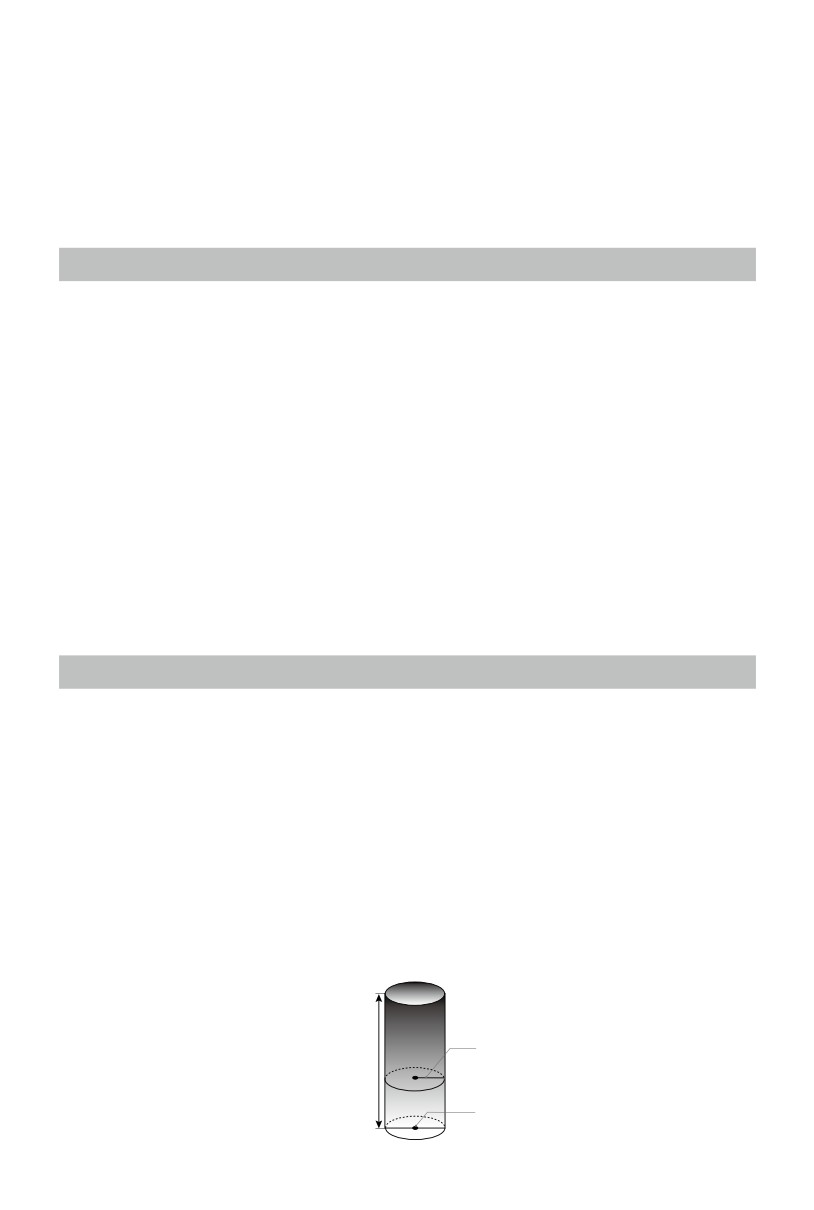

Макс. радиус

Макс. высота полета

Домашняя точка

Высота, на которой находится дрон при

включении

39

-------------------------------------------------------------------------------------------------------------------------------------------------------------

GPS доступна

Индикатор

Полетные ограничения

Приложение DJI Fly

состояния дрона

Макс.

Высота дрона не может превышать

Предупреждение:

высота

указанное значение

достигнут предел высоты

Попеременное

мигание зеленым

Предупреждение:

Макс.

Полет должен проходить в

и красным

достигнут предел

радиус

пределах макс. радиуса

дальности

Слабый сигнал GPS

Индикаторы

Полетные ограничения

Приложение DJI Fly

состояния дрона

Высота полета не может

превышать 5 м при слабом

сигнале GPS и включенной

Попеременное

Макс.

системе инфракрасных датчиков.

Предупреждение:

мигание красным

высота

Высота полета не может

достигнут предел высоты.

и зеленым

превышать 30 м при слабом

сигнале GPS и выключенной

системе инфракрасных датчиков.

Макс.

Ограничения значения радиуса отключены, приложение не может получать

радиус

предупреждения.

Ограничение высоты не будет действовать, когда сигнал GPS станет слабым во время

полета, если сигнал GPS был сильнее слабого уровня (белые или желтые сигнальные полосы)

при включенном дроне.

Если дрон находится в зоне GEO при слабом сигнале GPS или его отсутствии, индикатор

состояния дрона будет светиться красным в течение пяти секунд каждые двенадцать секунд.

Если дрон достигает предела высоты или радиуса, вы по-прежнему можете им управлять,

однако не можете направить его дальше. Если дрон вылетит за пределы макс. радиуса, он

автоматически вернется в установленные пределы при наличии сильного сигнала GPS.

В целях безопасности не следует совершать полеты вблизи аэропортов, автомагистралей,

железнодорожных станций и путей, центральных районов городов или иных зон, где

требуются повышенные меры безопасности. При полете дрон должен непременно находиться

в поле зрения.

Зоны GEO

Все зоны GEO перечислены на официальном сайте компании DJI http://www.dji.com/flysafe. Зоны

GEO подразделяются на разные категории и включают такие места, как аэропорты, аэродромы,

где пилотируемые летательные аппараты работают на малых высотах, государственные границы

и такие стратегически важные объекты, как электростанции.

Если ваш дрон приближается к зоне GEO и ему ограничен полет в этой зоне, вы получите

оповещение в DJI Fly.

40

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Предполетная проверка

1. Убедитесь в том, что пульт управления, мобильное устройство и аккумулятор Intelligent Flight

Battery полностью заряжены.

2. Убедитесь, что аккумулятор Intelligent Flight Battery и пропеллеры надежно закреплены и

разложены.

3. Убедитесь, что лучи дрона разложены.

4. Убедитесь, что стабилизатор и камера работают нормально.

5. Убедитесь, что моторы работают нормально и ничто не мешает их работе.

6. Убедитесь, что приложение DJI Fly подключено к дрону.

7. Убедитесь, что объективы камер и датчики системы нижнего обзора чистые.

8. Используйте только оригинальные или сертифицированные DJI компоненты. Компоненты

сторонних и не сертифицированных компанией DJI производителей могут вызвать

неисправности системы и угрозу безопасности.

Автоматический взлет/посадка

Автовзлет

Функцию автовзлета можно использовать, когда индикатор состояния дрона мигает зеленым.

1. Запустите приложение DJI Fly, затем откройте режим предпросмотра с камеры.

2. Выполните все шаги предполетной проверки.

3. Коснитесь . Если условия для взлета безопасны, нажмите и удерживайте эту кнопку для

подтверждения.

4. Дрон взлетит и остановится в воздухе на высоте 1,2 м над землей.

Когда индикатор состояния дрона дважды мигнет зеленым, это будет означать, что дрон

полагается на систему нижнего обзора при полете и может обеспечить стабильный полет

только при высоте менее 30 м. Рекомендуется дождаться медленного мигания индикатора

состояния дрона зеленым, прежде чем выполнить автовзлет.

НЕ выполняйте взлет с движущейся поверхности, например, с плывущей лодки или

движущегося транспортного средства.

Автопосадка

Применяйте функцию автоматической посадки, только если индикатор состояния дрона мигает

зеленым.

1. Коснитесь . Если условия для посадки безопасны, нажмите и удерживайте эту кнопку для

подтверждения.

2. Автоматическая посадка может быть отменена касанием .

3. Если система нижнего обзора работает нормально, защита при посадке будет включена.

4. После посадки моторы останавливаются.

Выберите правильное место для посадки.

41

-------------------------------------------------------------------------------------------------------------------------------------------------------------

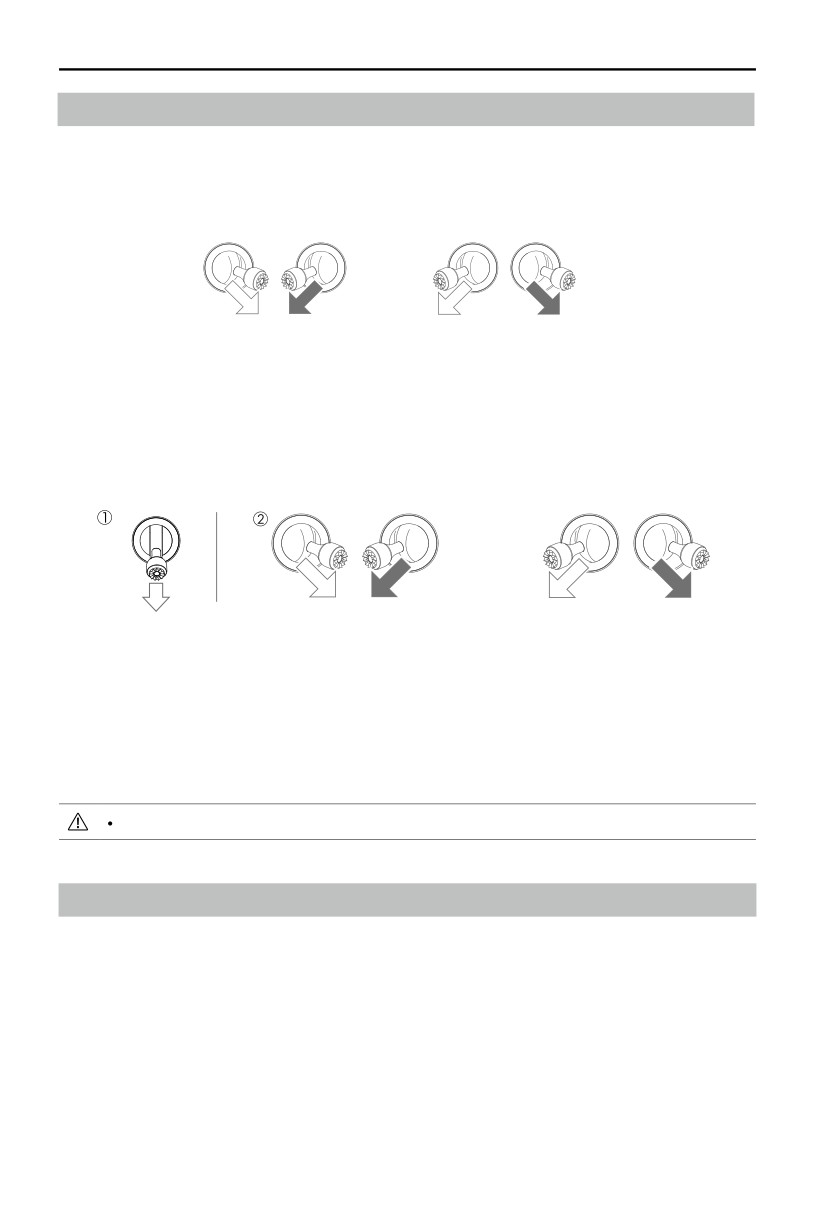

Запуск/остановка моторов

Запуск моторов

Для запуска моторов выполняется комбинация джойстиками (CSC). Для запуска моторов

сдвиньте оба джойстика в нижние наружные или внутренние углы. После того как моторы

начнут вращаться, следует одновременно отпустить оба джойстика.

ИЛИ

Остановка моторов

Существует два способа остановки моторов.

Способ 1: после посадки дрона направьте джойстик хода вниз и удерживайте его в этом

положении. Двигатели остановятся через три секунды.

Способ 2: после посадки дрона направьте джойстик хода вниз, затем произведите такую же

комбинацию джойстиками, как при запуске моторов. После остановки моторов отпустите оба

джойстика.

ИЛИ

Способ 1

Способ 2

Выключение моторов во время полета

Моторы можно остановить во время полета только при возникновении аварийной ситуации,

например, если произошло столкновение или если дрон вышел из-под контроля и очень быстро

поднимается или снижается, накренился в воздухе или если мотор заклинило. Для остановки

моторов во время полета используется та же комбинация движения джойстиков, которая

применялась для их запуска. Настройку по умолчанию можно изменить в приложении DJI Fly.

Выключение моторов во время полета может привести к падению дрона.

Полетное испытание

Процедуры взлета/посадки

1. Поместите дрон на открытую ровную поверхность, расположив таким образом, чтобы его

индикатор состояния был обращен к вам.

2. Включите пульт управления и летательный аппарат.

3. Откройте DJI Fly, подключите мобильное устройство к дрону, откройте предпросмотр с

камеры.

4. Подождите, пока индикатор состояния дрона не начнет медленно мигать зеленым, указывая

на то, что домашняя точка записана и можно начинать полет.

5. Для взлета осторожно направьте джойстик хода от себя или используйте автоматический

взлет.

42

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Совместимые карты памяти

16 Гбайт: SanDisk Extreme

microSD

32 Гбайта: Samsung Pro Endurance, Samsung Evo Plus, SanDisk

Industrial, SanDisk Extreme V30 A1, SanDisk Extreme V30 A2, SanDisk

Extreme Pro V30 A1, SanDisk Extreme Pro V30 A2, Lexar 633x, Lexar

667x 64 Гбайта: Samsung Pro Endurance, Samsung Evo Plus, SanDisk

Extreme V30 A1, SanDisk Extreme V30 A2, Lexar 633x, Lexar 667x,

Lexar 1000x, Lexar High Endurance, Toshiba EXCERIA M303 V30 A1,

Netac Pro V30 A1

128 Гбайт: Samsung Pro Plus, Samsung Evo Plus, SanDisk Extreme V30

A1, SanDisk Extreme V30 A2, SanDisk Extreme Plus V30 A1, SanDisk

Extreme Plus V30 A2, Lexar 633x, Lexar 667x, Lexar 1000x, Lexar High

Endurance, Toshiba EXCERIA M303 V30 A1, Netac Pro V30 A1

256 Гбайт: SanDisk Extreme V30 A1, SanDisk Extreme V30 A2

Во взлетную массу дрона входит аккумулятор, пропеллеры и карта памяти microSD.

В некоторых странах и регионах требуется регистрация дрона. Перед использованием

ознакомьтесь с местными законами и правилами.

Приведенная выше дальность передачи сигнала в обычных ситуациях — стандартные

значения, полученные в среде FCC без препятствий.

Данные характеристики были получены в результате тестирования с использованием

последнего программного обеспечения (ПО). Обновления ПО повышают производительность.

Настоятельно рекомендуется обновлять ПО до последней версии.

Калибровка компаса

При полете на открытом воздухе рекомендуется выполнить калибровку компаса в случае

возникновения одной из следующих ситуаций:

1. Полет на расстоянии более 50 км от последнего места полета дрона.

2. Отсутствие полетов дрона в течение более 30 дней.

3. В DJI Fly появляется предупреждение о помехах компаса, и/или индикаторы состояния дрона

попеременно мигают красным и желтым.

НЕ калибруйте компас там, где могут возникать магнитные помехи. Например, вблизи

отложений магнетита или крупных металлических конструкций, таких как конструкции

парковок, фундаменты с железобетонной арматурой, мосты, автомобили или строительные

леса.

Во время калибровки НЕ оставляйте рядом с дроном такие содержащие ферромагнитные

материалы предметы, как мобильные телефоны.

При полете в помещении калибровка компаса не требуется.

Процедура калибровки

Для выполнения следующей процедуры выберите открытый участок.

1. В приложении DJI Fly выберите «Системные настройки», затем «Безопасность» и

«Калибровка» и следуйте инструкциям на экране. Если индикатор состояния дрона начал

мигать желтым цветом, значит, калибровка началась.

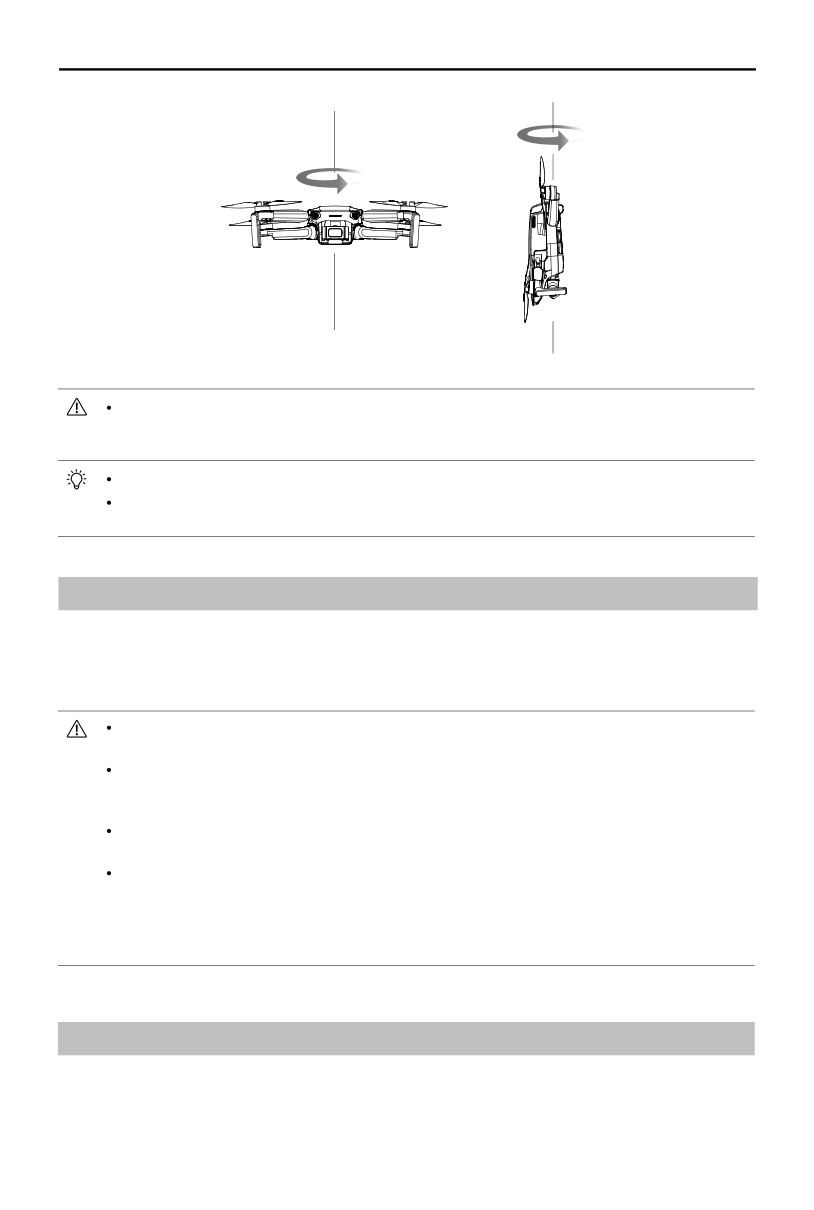

2. Удерживая дрон в горизонтальном положении, поверните его на 360°. Индикатор состояния

дрона загорится зеленым.

3. Удерживая дрон в вертикальном положении, поверните его на 360° вокруг вертикальной оси.

4. Если индикатор состояния дрона мигает красным, калибровка не удалась. Измените свое

местоположение и повторите процедуру калибровки.

48

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Если после завершения калибровки индикатор состояния дрона попеременно мигает

красным и желтым цветом, то текущее местоположение не подходит для полета дрона из-за

уровня магнитных помех. Выберите новое местоположение.

В DJI Fly появится сообщение, если перед взлетом требуется калибровка компаса.

Дрон может взлететь сразу после завершения калибровки. Если после калибровки вы ждете

более трех минут для взлета, то процесс калибровки, возможно, потребуется повторить.

Обновление программного обеспечения

При подключении дрона или пульта управления к приложению DJI Fly появится уведомление

о том, что доступно новое обновление. Для обновления подключите мобильное устройство к

Интернету и следуйте указаниям на экране. Обратите внимание, что обновление ПО невозможно,

если пульт управления не сопряжен с дроном.

Обязательно выполните все шаги для обновления ПО. В противном случае обновление может

завершиться ошибкой. Дрон автоматически выключится после обновления ПО.

Обновление ПО занимает около 10 минут. При этом стабилизатор может поворачиваться,

индикатор состояния дрона мигать, а дрон может перезагружаться. Дождитесь завершения

обновления.

Перед выполнением обновления убедитесь, что заряд аккумулятора Intelligent Flight Battery

составляет не менее 15%, а пульта управления — не менее 20%.

После обновления ПО связь пульта управления с дроном может быть нарушена. Повторно

выполните подключение пульта управления к дрону. Обратите внимание, что обновление

ПО может привести к сбросу настроек главного пульта, например высоты возврата домой

и максимального расстояния полета, до заводских настроек. Перед обновлением запишите

предпочтительные настройки DJI Fly и скорректируйте их после обновления.

Информация о послепродажном обслуживании

Посетите сайт https://www.dji.com/support, чтобы получить дополнительную информацию о

послепродажном обслуживании, сервисных центрах и технической поддержке.

49

///////////////////////////////////////
