Памятка по регулировке токоприемников ТАсС-10-01 электровозов ЭП1П (ЭП1М) на ТО-2 и ТР.

1.     Время подъема (7-10) с.

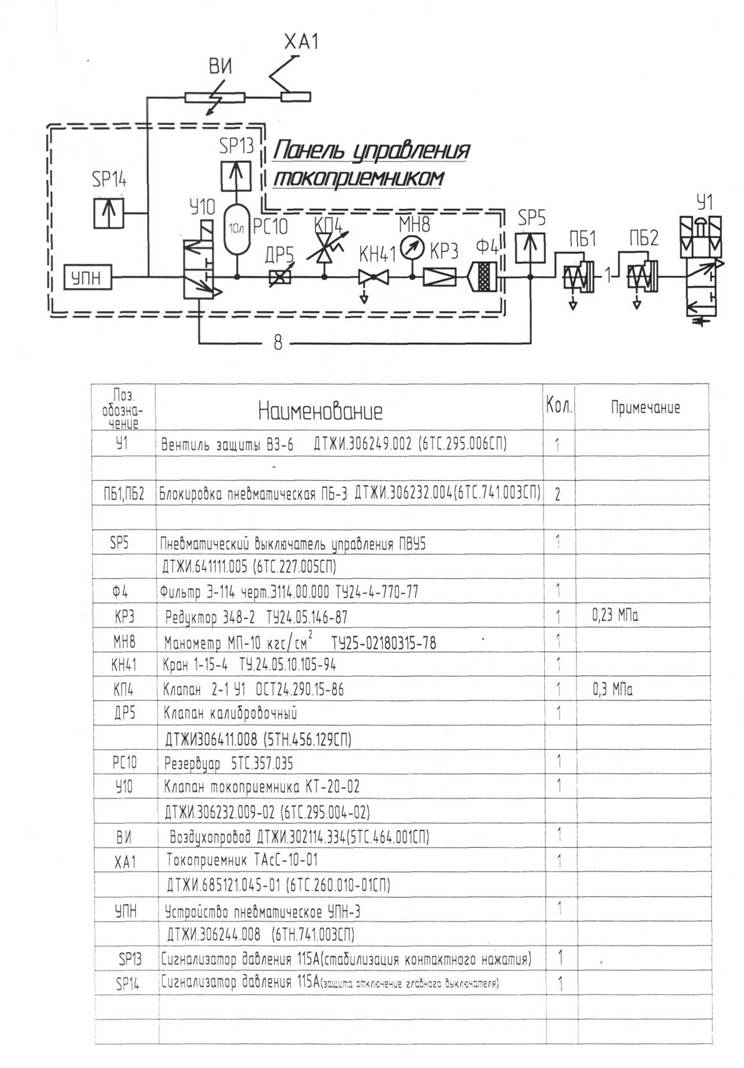

Регулируется клапанами калибровочными (регулируемыми дросселями) сх.    ДР5 и ДР6 - вворачиванием или выворачиванием регулировочного болта.          Клапаны расположены на трубопроводах прямо перед резервуарами сх. РС9   и       РС12.

2.     Время опускания (3,5-6) с.

Регулируется регулировочными винтами на клапанах токоприемников сх. У9 и У10, расположенными сбоку клапанов.

3.     Статическое нажатие:

- активное не менее 6 кгс;

-  пассивное не более 12 кгс.

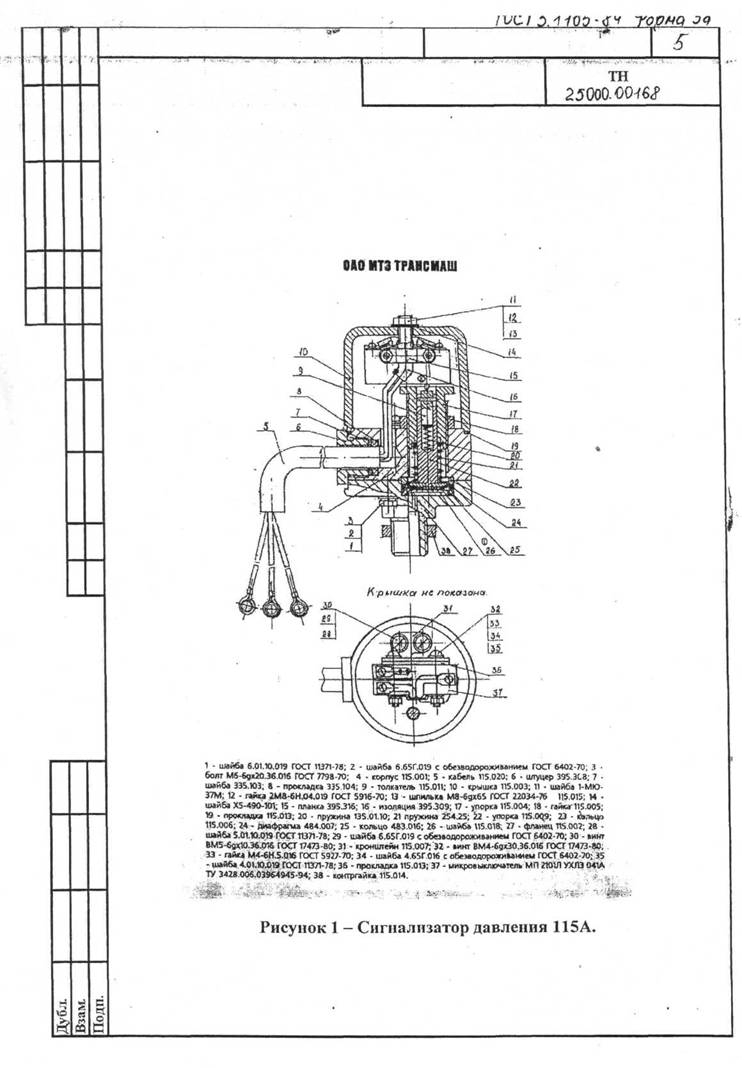

Регулируется редукторами сх. КР3 и КР7 - изменением давления в баллоне пневмопровода, а также сигнализаторами давления сх. SP23 или SP24. Контроль давления – по манометрам, смонтированным рядом с редукторами.

Документами установлены следующие номинальные параметры.

Номинальное давление 2,4 кгс/см².

При давлении в баллонах 2,5 кгс/см²  и выше из-за срабатывания сигнализаторов давления сх. SP23 или SP24 через вентили сх. У7 или У8 воздух из баллонов будет сбрасываться в атмосферу для понижения давления в баллонах.

При давлении в баллонах 1,9 кгс/см² и менее из-за срабатывания сигнализаторов давления сх. SP25 или SP26 через реле КV39 будет отключаться ГВ.

        Регулировка статического нажатия.

        В процессе регулировки сначала проверяется значение активного нажатия (при движении токоприемника вверх). Если оно менее 6 кгс, то надо увеличить с помощью редуктора давление воздуха. Активное нажатие должно быть порядка 6 кгс. Изменение давления на 0,1 кгс/см² изменяет значение контактного нажатия на 1,5 кгс. При движении токоприемника вверх не должно быть стравливания воздуха через вентили сх. У7 или У8. Если воздух стравливается, надо увеличить уставку срабатывания сигнализаторов давления сх. SP23 или SP24 (сняв крышку, поворачивая регулировочную гайку).

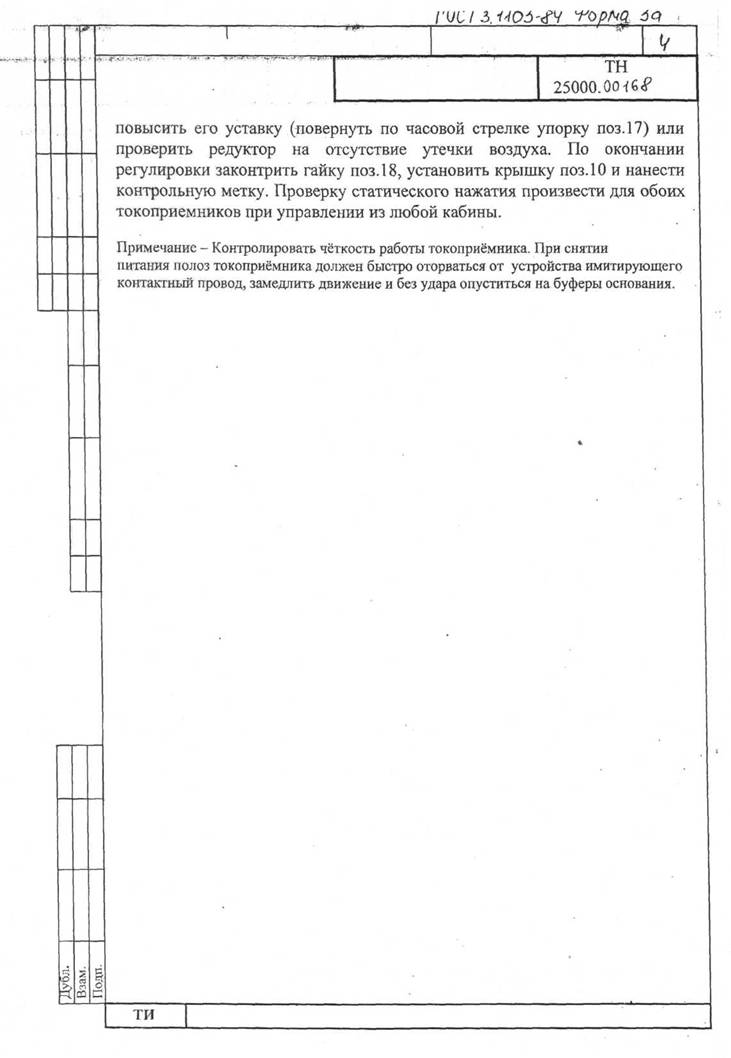

        Далее регулируется пассивное нажатие (при движении токоприемника вниз). Если оно больше 9 кгс, то необходимо уменьшить уставку срабатывания  сигнализаторов давления сх. SP23 или SP24 (сняв крышку, поворачивая регулировочную гайку). При движении токоприемника вниз за счет выпуска воздуха через вентиль давление в пневмоприводе будет уменьшаться, и тем самым будет обеспечиваться уменьшение нажатия на контактный провод. При непроизвольных срабатываниях сигнализатора в фиксированных положениях токоприемника (например в верхнем положении) следует немного повысить уставку сигнализатора.

        При соблюдении указанных требований реально в процессе регулировки при активном нажатии 6 кгс  максимальное пассивное нажатие в рабочем диапазоне высот достигает 11-12 кгс. Не следует активное нажатие делать менее 6 кгс  так как это может вызвать искрение при работе токоприемника.

        При смене полозов не следует ставить полозы с трубчатыми законцовками, так как они тяжелее полозов с плоскими законцовками на 2-2,5 кгс. Увеличивается время на регулировки, так как из-за более тяжелого полоза приходится повышать давление воздуха, а это вызывает срабатывание сигнализаторов, приходится увеличивать их уставки.



Исп. ТЧРТж-15 Бондарик В.В.
