ТТК. МОНТАЖ ОПУСКОВ ОТМАГИСТРАЛЬНЫХ ВОЗДУХОВОДОВ ПРОХОДЯЩИХ В МЕЖФЕРМЕННОМ ПРОСТРАНСТВЕ С ПРОХОДОМ ЗАПОДКРАНОВЫМИ ПУТЯМИ - 1989 год

ТТК 7.05.01.23 «Типовая технологическая карта на монтаж строительных конструкций. Монтаж опусков от магистральных воздуховодов, проходящих в межферменном пространстве с проходом за подкрановыми путями»

Типовая технологическая карта разработана из расчета устройства 50 м2 поверхности воздуховодов. Карта рекомендуется для монтажа опусков от магистральных воздуховодов, проходящих в межферменном пространстве с проходом за подкрановыми путями на промышленных объектах повышенной этажности.
Типовая технологическая карта распространяется на монтаж опусков от магистрального воздуховода круглого или прямоугольного сечения из тонколистовой стали толщиной до 1 мм, диаметром 630, 710, 800 мм или периметром от 1800 до 2400 мм.

Обозначение:	ТТК 7.05.01.23
Название рус.:	Типовая технологическая карта на монтаж строительных конструкций. Монтаж опусков от магистральных воздуховодов, проходящих в межферменном пространстве с проходом за подкрановыми путями
Статус:	действующий
Дата актуализации текста:	01.10.2008
Дата добавления в базу:	01.02.2009
Дата введения в действие:	01.02.1989
Разработан:	ГПИ Проектпромвентиляция
Утвержден:	Госстрой СССР (27.12.1988)
Опубликован:	ЦНИИОМТП № 1989

ТИПОВАЯ ТЕХНОЛОГИЧЕСКАЯ КАРТА намонтаж строительных конструкций

7.05.01.23

МОНТАЖ ОПУСКОВ ОТМАГИСТРАЛЬНЫХ ВОЗДУХОВОДОВ ПРОХОДЯЩИХ В МЕЖФЕРМЕННОМ ПРОСТРАНСТВЕ С ПРОХОДОМ ЗАПОДКРАНОВЫМИ ПУТЯМИ

МОСКВА - 1989

РАЗРАБОТАНА		СОГЛАСОВАНО
Институтом ГПИ Проектпромвентиляция		НПО "Промвентиляция"
Главный инженер института	П.А. Овчинников	Главный инженер	В.А. Мурашкин
Начальник отдела	А.И. Иванов	Отделом механизации и технологии строительства Госстроя СССР
Главный специалист	О.К. Терехов	Письмо от 27.12.1988 г., № 23-737
Зав. сектором	В.Л. Кириллова
		Введена в действие с 1 февраля 1989 г.

Содержание

1. ОБЛАСТЬ ПРИМЕНЕНИЯ

2. ОРГАНИЗАЦИЯ И ТЕХНОЛОГИЯ ВЫПОЛНЕНИЯ РАБОТ

3. ТРЕБОВАНИЯ К КАЧЕСТВУ И ПРИЕМКЕ РАБОТ

4. КАЛЬКУЛЯЦИЯ ЗАТРАТ ТРУДА И ЗАРАБОТНОЙ ПЛАТЫ ПРИ МОНТАЖЕ ОПУСКОВ ИЗ РАСЧЕТА НА 50 м² ПОВЕРХНОСТИ МАГИСТРАЛЬНЫХ ВОЗДУХОВОДОВ Æ ДО 800 мм ИЛИ ПЕРИМЕТРОМ ДО 2400 мм ИЗ СТАЛИ ТОЛЩИНОЙ ДО 1 мм

5. ГРАФИК ПРОИЗВОДСТВА РАБОТ ПРИ МОНТАЖЕ ОПУСКОВ ИЗ РАСЧЕТА НА 50 м² ПОВЕРХНОСТИ МАГИСТРАЛЬНЫХ ВОЗДУХОВОДОВ

6. МАТЕРИАЛЬНО-ТЕХНИЧЕСКАЯ ЧАСТЬ

7. ТЕХНИКА БЕЗОПАСНОСТИ

8. ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ НА 50 м² ПОВЕРХНОСТИ ВОЗДУХОВОДОВ

9. ФАСЕТНЫЙ КЛАССИФИКАТОР ФАКТОРОВ

1. ОБЛАСТЬ ПРИМЕНЕНИЯ

1.1. Типоваятехнологическая карта разработана из расчета устройства 50 м²поверхности воздуховодов. Карта рекомендуется для монтажа опусков отмагистральных воздуховодов, проходящих в межферменном пространстве с проходомза подкрановыми путями на промышленных объектах повышенной этажности.

1.2. Типоваятехнологическая карта распространяется на монтаж опусков от магистральноговоздуховода круглого или прямоугольного сечения из тонколистовой стали толщинойдо 1 мм, диаметром 630, 710, 800 мм или периметром от 1800 до 2400 мм.

1.3. В составработ, рассматриваемых картой входят:

комплектованиеи подноска деталей к месту монтажа;

сборка воздуховодов(опусков) в укрупненные блоки, осуществляемая в пределах рабочей зоны;

установкагрузоподъемных средств грузовых и отводных блоков;

подъемвоздуховодов (опусков) на проектную отметку и подсоединение к магистральномувоздуховоду;

закреплениеопусков.

1.4. Картойпредусматривается монтаж опусков от магистральных воздуховодов укрупненнымиблоками с помощью электролебедок или монтажно-тяговых механизмов.

1.5. Припривязке типовой технологической карты к конкретному объекту уточняются объемы работ,калькуляция затрат труда, средств механизации с учетом максимальногоиспользования имеющихся в наличии монтажных механизмов.

2. ОРГАНИЗАЦИЯ И ТЕХНОЛОГИЯ ВЫПОЛНЕНИЯ РАБОТ

2.1. Монтажвоздуховодов следует вести в соответствии с ППР, утвержденным в установленномпорядке и согласованным с генподрядчиком.

2.2. До началамонтажа воздуховодов должны быть выполнены следующие работы:

смонтированыфермы и уложены плиты перекрытия;

установленызакладные детали для крепления опусков;

обеспеченынеобходимые проезды и проходы к месту монтажа;

ограждена зонамонтажа (СНиПIII-4-80, п. 2.7);

установленызнаки безопасности (ГОСТ 12.4.026-76);

составленакомплектовочная ведомость на укрупненные блоки и определена последовательностьих монтажа;

намечены исогласованы с генподрядчиком места установки и крепления грузоподъемныхмеханизмов;

доставленыдетали к месту монтажа.

2.3. Последовательностьрабочих операций при монтаже опусков от магистральных воздуховодов укрупненнымиблоками, проходящих в межферменном пространстве с проходом за подкрановымипутями:

комплектованиеи подноска отдельных деталей к месту подъема;

установка икрепление лебедок;

установка икрепление грузовых блоков;

сборкаукрупненного блока путем соединения отдельных деталей на фланцах с постановкойготовых прокладок и затяжкой болтов на инвентарных подставках (положение I).

установкасредств крепления;

строповка укрупненногоблока к электролебедкам и установка оттяжек;

подъемукрупненного блока с помощью электролебедок в положение II, временное егозакрепление;

установкаукрупненного блока в проектное положение, соединение его с ранее смонтированныммагистральным воздуховодом затяжкой болтов, вставленных в отверстия на фланцах,между которыми помещены прокладки;

выверкасоответствия положения блока проектному;

окончательноекрепление укрупненного блока;

расстроповкаукрупненного блока и снятие оттяжек;

снятиегрузовых блоков и лебедок.

2.4.Рекомендуемый состав подъемных механизмов и оборудования, необходимых длямонтажа, приводится в табл. 1.

Таблица1

Наименование комплекта подъемных механизмов и оборудования	Вариант (фасет-код)	Техническая характеристика	ГОСТ, тип, марка	Количество
Электролебедка		Грузоподъемность 1 т	ЛМ-1	2
Блок однорольный		То же	-	4
Строп облегченный		Диаметр 6,7 мм, длина 4 м	ГОСТ 7669-80	2
То же		Длина 2 м	"	2
Монтажно-тяговый механизм		Грузоподъемность 1 т	МТМ Туапсинский з-д	1
Строп облегченный		Длина 4 м	-	2
То же		Длина 2 м	-	4
Стропы для крепления лебедок и блоков		Длина 3 м	ГОСТ 3071-74 УКС-1,25	6
Автогидроподъемник		АГП-12А+ АГП-28 в зависимости от высоты подъема	ГОСТ 22859-77	1

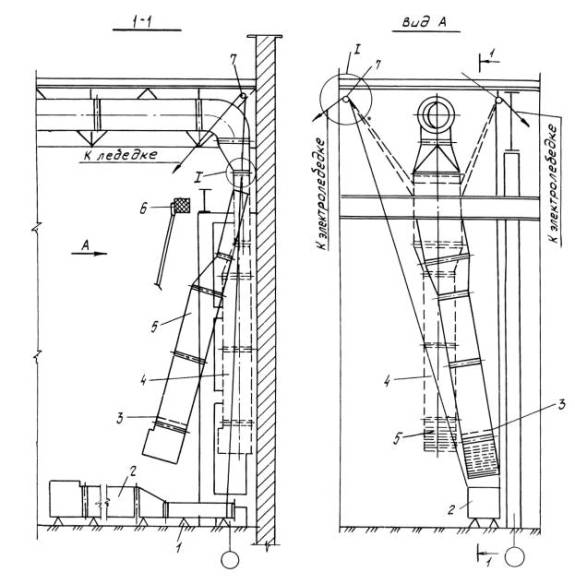

Монтаж опусков от магистральных воздуховодов, проходящихв межферменном пространств с проходом за подкрановыми путями

Строповка воздуховода,
поднимаемого в вертикальном положении

Крепление блока к верхнему поясу фермы

Инвентарная металлическая подкладка

Крепление вертикального воздуховода с помощью дюбеля

Крепление отводного блока к колонне

1 - инвентарные подставки; 2 - положение I опускавоздуховода; 3 - оттяжка; 4 - проектное положение воздуховода; 5 - положение IIопуска воздуховода; 6 - рабочий настил автогидроподъемника; 7 - грузовой блок;8 - верхний пояс фермы; 9 - круг диаметром 6 мм; 10 - труба диаметром 32 мм; 11- уголок 25×25×5 мм; 12 - дюбель ДВР М6; 13 - воздуховод

3. ТРЕБОВАНИЯ К КАЧЕСТВУ И ПРИЕМКЕ РАБОТ

3.1. До началамонтажа составляют акт на скрытые строительные работы, осуществляют входнойконтроль качества применяемых материалов, заготовок, измерительныхинструментов, соответствие их стандартам и техническим условиям, проектнымтипам и маркам.

3.2.Технические критерии и средства контроля операций и процессов приведены в табл.2.

3.3.Приемочный контроль смонтированных конструкций осуществляют согласно СНиП3.05.01-85 . При приемке работ предъявляют журналы монтажных и сварочных работ,антикоррозийной защиты сварных соединений, акты освидетельствования скрытыхработ.

Таблица2

Наименование процессов, подлежащих контролю	Предмет контроля	Инструмент и способ контроля	Время контроля	Ответственный контролер	Технические критерии оценки качества
Подготовительные предмонтажные работы	Соответствие геометрических размеров проектным, наличие внешних дефектов	Рулетка металлическая. Визуальный осмотр	До начала монтажа	Мастер	Без отклонений от ТУ
Сборка воздуховодов в укрупненные блоки	Соответствие монтажным чертежам	Визуально, линейка измерительная (рулетка)	До начала подъема блока на проектную отметку	Мастер	Прямолинейность
Выполнение сварных соединений	Качество шва	Визуально, испытание	То же	То же	Герметичность
Фланцевые соединения	Плотность соединений, правильность установки прокладок, надежность затяжки болтов	Визуально, щупом, гаечным ключом и молотком	"	"	То же
Монтаж опусков от магистральных воздуховодов	Привязка опусков к строительным конструкциям, соответствие проекту	Рулетка, метр, отвес, уровень	После монтажа опусков и прикрепления к магистральному воздуховоду	Мастер	Допустимые отклонения от вертикали - не более 2 мм на 1 м воздуховода
Разметка мест установки средств крепления воздуховодов	Расстояние между подвесками	Рулетка, метр, уровень, шнур	До начала подъема блока на проектную отметку	Мастер	Допустимые отклонения ± 10 мм
Приварка кронштейнов, опор и подвесок к строительным конструкциям для крепления воздуховодов	Качество сварного шва	Визуально	То же	То же	Надежность сварного шва

Примечание. Для строительных конструкцийиз бетона крепление кронштейнов и подвесок производится с помощью распорныхдюбелей.

4. КАЛЬКУЛЯЦИЯ ЗАТРАТ ТРУДА И ЗАРАБОТНОЙ ПЛАТЫ ПРИМОНТАЖЕ ОПУСКОВ ИЗ РАСЧЕТА НА 50 м² ПОВЕРХНОСТИ МАГИСТРАЛЬНЫХВОЗДУХОВОДОВ Æ ДО 800 мм ИЛИ ПЕРИМЕТРОМ ДО 2400 ммИЗ СТАЛИ ТОЛЩИНОЙ ДО 1 мм

Таблица3

Наименование процесса	Номер фасет для пересчета показателей	Единица измерения	Объем работ	Обоснование (ЕНиР и др. нормы)	На единицу		На объем		Примечание
Наименование процесса	Номер фасет для пересчета показателей	Единица измерения	Объем работ	Обоснование (ЕНиР и др. нормы)	норма времени, чел.-ч	расценка, р.-к.	затраты труда, чел.-ч	зарплата, р.-к.	Примечание
Погрузка деталей воздуховодов и фасонных частей на автотранспорт		т	0,4	ЕНиР 24-14, 2-а, к=1,25	1,56	0-795	1,56	0-795
Разгрузка с автотранспорта деталей воздуховодов и фасонных частей с переноской к месту складирования на расстояние до 50 м		т	0,4	ЕНиР 24-14, 2-б, к=1,25	1,44	0-725	1,44	0-725
Комплектование и подноска воздуховодов и фасонных частей к месту сборки на расстояние до 50 м		т	0,4	ЕНиР 24-20, 1-б	1,43	0-728	1,43	0-728
Погрузка на автотранспорт инвентаря и оборудования		т	0,65	ЕНиР 24-14, 2-а, к=1,25	1,56	0-795	1,56	0-795
Разгрузка с автотранспорта инвентаря и оборудования		т	0,65	ЕНиР 24-14, 2-б, к=1,25	1,44	0-725	1,44	0-725
Установка электролебедок		шт	2	ЕНиР 24-5, 1-а	1,55	0-788	3,10	1-576
Снятие электролебедок		шт	2	ЕНиР 24-5, 5-а	0,64	0-325	1,28	0-65
Перемещение электролебедок на расстояние до 2 0м		шт	2	ЕНиР 24-5, 9-а	0,115	0-058	0,23	0-116
Установка блоков внизу		шт	2	ЕНиР 24-9, 1-а	0,53	0-272	1,06	0-544
То же, на высоте до 10 м		шт	2	ЕНиР 24-9, 2-а	0,69	0-354	1,38	0-708
Снятие блоков внизу		шт	2	ЕНиР 24-9, 1-а	0,318	0-163	0,636	0-326
То же, на высоте до 10 м		шт	2	ЕНиР 24-9, 2-а, к=0,6	0,414	0-212	0,828	0,424
Закрепление оттяжек l=25 м, Ø=19 мм		шт	1	ЕНиР 24-11, 1-б	0,99	0,521	0,99	0-521
Снятие оттяжек на высоте до 10 м		шт	1	ЕНиР 24-9, 2-б, к=0,6	1,44	0,756	1,44	0-756
Монтаж опусков от магистральных воздуховодов укрупненными блоками		м²	50	ЕНиР 10-5, 4-в, табл. 4	0,51	0-388	25,5	19-40
Итого:							43,874	28-789
						или
							5,35 чел.-дн.

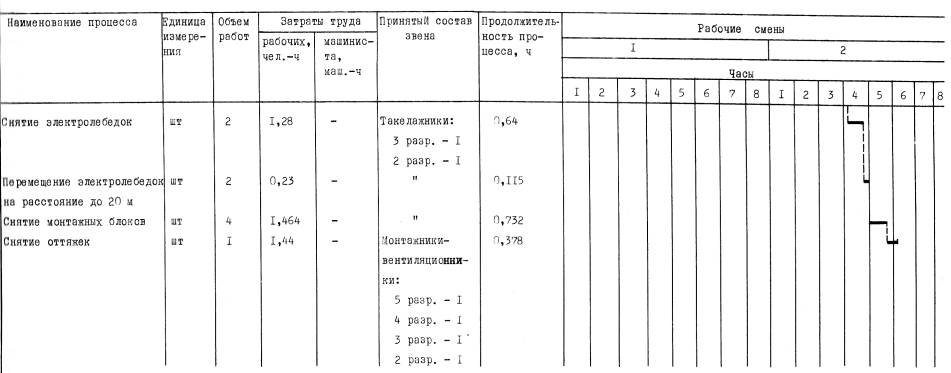

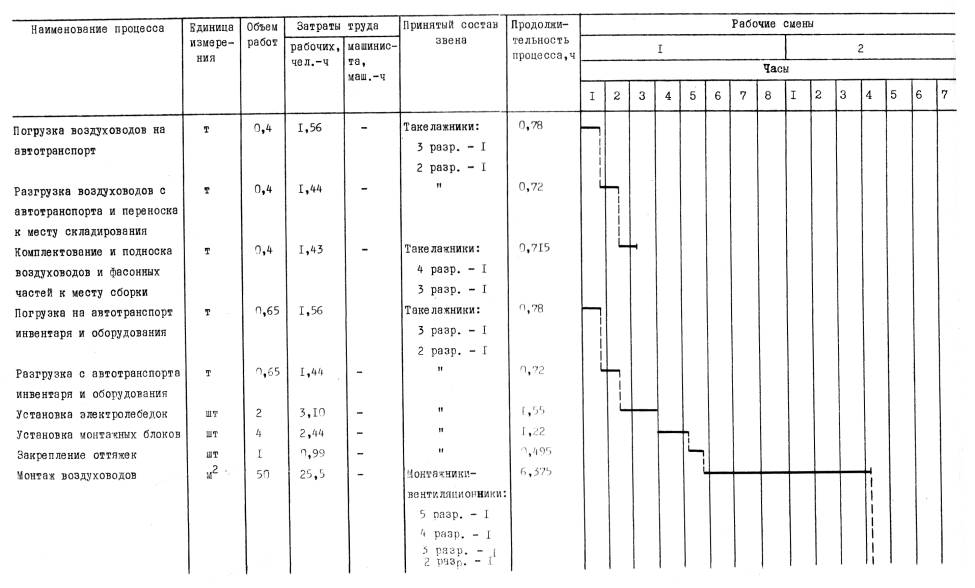

5. ГРАФИК ПРОИЗВОДСТВА РАБОТ ПРИ МОНТАЖЕ ОПУСКОВ ИЗРАСЧЕТА НА 50 м² ПОВЕРХНОСТИ МАГИСТРАЛЬНЫХ ВОЗДУХОВОДОВ

Таблица4

Примечание: График производства работсоставлен для монтажа опусков от магистральных воздухопроводов при помощиэлектролебедок.

6. МАТЕРИАЛЬНО-ТЕХНИЧЕСКАЯ ЧАСТЬ

6.1.Потребность в инструменте, инвентаре и приспособлениях приведена в табл. 5.

Таблица5

Наименование	Марка, техническая характеристика, ГОСТ, № чертежа	Единица измерения	Количество	Назначение
Электролебедка ЛМ-1-80 грузоподъемностью 1 т	ГОСТ 2914-80	шт	2	Подъем грузов на высоту
Блок БМ-1		шт	2	То же
То же, БМ-2		шт	2	"
Строп облегченный l=4 м		шт	2	Строповка грузов
То же, l=2 м		шт	4	То же
Монтажно-тяговый механизм МТМ-1,6 грузоподъемностью 1,6 т	Туапсинский завод	шт	2	Поднятие укрупненных блоков на высоту
Блок БМ-2		шт	2	То же
Строп облегченный l=4 м		шт	2	Строповка укрупненных блоков
То же, l=2 м		шт	4	То же
Автогидроподъемник	ГОСТ 22859-77 АГП-12А¸ АГП-28 в зависимости от высоты подъема	шт	1	Установка креплений, сборка фланцевых соединений на высоте
Подмости монтажные	ВНИПИпромстальконструкция 29800-15	шт	1	То же
Электросварочный трансформатор ТД-300	ГОСТ 95-77	шт	1	Сварка закладных деталей для крепления воздуховодов и подварка выполненных сварных соединений
Кабель сварочный ПРГД 1×50 мм²	ГОСТ 6731-77	м	50	То же
Кабель силовой (для заземления) НРПГ 3×6 мм²	ГОСТ 13497-77Е	м	15	"
Набор инструмента электросварщика ЭНУ-300	ТУ 36-1162-81	компл	1	Сварка закладных деталей для крепления воздуховодов и подварка готовых сварных соединений
Щиток электросварщика	ГОСТ 12.4.035-78	шт	1	То же
Электрическая шлифовальная машина с двойной изоляцией Э-2005	Позрянский з-д "Электроинструмент"	шт	1	Подготовка воздуховодов
Ключ трещеточный без холостого хода, размер зева сменных головок 10, 11, 13, 14, 17 мм	СТД-961/76	шт	2	Соединение деталей воздуховодов
Электрогайковерт Æ резьбы 12 мм	ИЭ-3116	шт	2	Соединение воздуховодов
Ключ гаечный, мм	ГОСТ 2839-80Е	шт		То же
8-10		шт	5
13-14		шт	3
17-19		шт	2
22-24		шт	1
Оправка удлиненная	СТД-418	шт	3	Совмещение отверстий фланцев
Метр складной	ГОСТ 7502-80 Цена деления 1 мм	шт	4	Замеры
Рулетка металлическая измерительная	ГОСТ 7502-80 Цена деления 1 мм	шт	1	То же
Уровень строительный УС-300	ГОСТ 9416-83 Длина 300 мм	шт	1	Определение горизонтальности воздуховода
Отвес (масса 0,2 кг)	ГОСТ 7948-80	шт	1	Определение вертикальности воздуховода
Лом строительный	ГОСТ 1405-83	шт	1	Вспомогательные работы
Кувалда тупоносая (масса 3 кг)	ГОСТ 11401-75	шт	1	Рихтовка элементов
Бородок слесарный Æ стержня 8-10 мм	ГОСТ 7214-72	шт	2	Вспомогательные работы
Молоток слесарный тип 2 (0,4 кг)	ГОСТ 2310-77	шт	2	Вспомогательные работы
Ящик инструментальный переносной трехсекционный 408×208×300 мм	ВНИИМонтажспецстрой	шт	2	Хранение инструмента
Щетка стальная	Гипросельстрой	шт	2	Очистка поверхностей от загрязнения
Канат пеньковый Æ 19 мм, длина 25 м	ГОСТ 483-75	шт	2	Оттяжка укрупненных блоков воздуховодов
Инвентарная подставка	черт. 3-7.904/3	шт	20	Для сборки воздуховодов в укрупненные блоки
Электрический ручной перфоратор ИЭ-4713	ТУ 36.48.11-004-86	шт	1	Образование отверстий для крепления кронштейнов, опор, подвесок

6.2.Потребность в материалах и полуфабрикатах для выполнения работ по монтажувоздуховодов поверхностью 50 м² приводятся в табл. 6.

Таблица6

Наименование материалов, полуфабрикатов, конструкций (марка, ГОСТ)	Вариант (фасетный код)	Исходные данные			Потребность в материале, кг
	Вариант (фасетный код)	единица измерения	объем работ в нормативных единицах	принятая норма расхода материалов	Потребность в материале, кг
Болты Æ 8×30 мм (ГОСТ 7798-70) с гайками М8 (ГОСТ 5915-70)		50 м² поверхности воздуховода			9
Хомуты, подвески, стяжки (ТУ 36-1195-84)		То же			6
Электроды		"			18
Резина профилированная		"			4,2
Кронштейны из угловой стали 40×40×3 мм		"			30
Дюбели ДВР М6		"			0,3

7. ТЕХНИКА БЕЗОПАСНОСТИ

7.1. Работывыполняются с соблюдением СНиП III-4-80 "Техникабезопасности в строительстве", норм, утвержденных Госгортехнадзором СССР,и требований ОСТ 36-100.3.10-85 "Монтаж внутренних санитарно-техническихустройств. Требования безопасности".

7.2.Приступать к монтажу разрешается только при наличии проекта производства работ(ППР).

7.3. Зоныработ по монтажу воздуховодов в межферменном пространстве на высоте и в зоневозможного падения материалов и инструмента должны быть ограждены свыставлением ограничительных знаков ГОСТ12.4.059-78 ССБТ. "Строительство. Ограждения защитныеинвентарные" и ГОСТ 12.4.026-76 ССБТ."Цвета сигнальные и знаки безопасности".

7.4.Запрещается пребывание людей в зоне возможного падения материалов иинструментов при производстве работ в межферменном пространстве.

7.5. Приработе на высоте слесари-вентиляционники должны пройти медосмотр и иметьпроверенные и испытанные предохранительные пояса, без которых их нельзядопускать к производству работ (ГОСТ12.4.089-80. ССБТ. "Строительство. Пояса предохранительные").Места крепления карабинов предохранительных поясов к строительным конструкциями специальным приспособлениям (натянутые стальные канаты и т.д.) должны быть указаныпроизводителем работ или мастером. Запрещается закреплять предохранительныепояса за ограждение настила.

7.6. Всемонтажники должны быть обеспечены защитными касками (ГОСТ12.4.087-84 ССБТ. "Строительство. Каски строительные").

7.7. Работы сэлектрифицированным инструментом и электросварочным оборудованием должныпроизводиться с обеспечением требований техники безопасности в соответствии сГОСТ 12.2.013-75 и ГОСТ 12.3.003-86.

7.8. Сварочныеаппараты и электрифицированный инструмент должны быть заземлены по ГОСТ12.1.030-81.

7.9.Запрещается использование неисправных инструмента и механизмов, блоков,стропов, тросов.

7.10.Расстроповка поднятого воздуховода допускается только после его надежногозакрепления. Стропы применяются в соответствии с ГОСТ25573-82. "Стропы грузовые канатные кольцевые типа СКК".

7.11. Понижнему поясу ферм генподрядчиком должен быть уложен профильный настил, выдерживающийнагрузку 200 кг/м². Пребывание на настиле допускается не более двухчеловек. Настил должен иметь временные ограждения высотой не менее 1,2 м всоответствии с требованиями ГОСТ12.4.059-78. При невозможности устройств этих ограждений работы на высотеследует выполнять с использованием предохранительных поясов по ГОСТ12.4.089-80 (см. п. 7.5).

Стропы грузовые канатные типа СКК

(ГОСТ25573-82)

Таблица7

Диаметр каната, мм	Грузоподъемность стропа, кг
	Канат по ГОСТ
	3071-74	3079-80	7668-80
7,6	560	-	-
8,5	780	-	-
9,7	-	-	1100
11,5	1300	-	1400
13,5	1600	2000	-
15,0	-	-	2550
15,5	2300	250	-
16,5	-	-	3200
17,0	-	3200	-

8. ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ НА 50 м²ПОВЕРХНОСТИ ВОЗДУХОВОДОВ

1. Нормативные затраты труда рабочих, чел.-ч	- 43,874
2. Заработная плата рабочих-монтажников, р.-к.	- 28-79
3. Продолжительность выполнения работ, смена	- 1,34
4. Выработка на одного рабочего в смену, м²	- 9-33

9. ФАСЕТНЫЙ КЛАССИФИКАТОР ФАКТОРОВ

Фасет 01

Тип механизмов намонтажных работах

Наименование фактора	Обоснование	Код	Значение фактора
Электролебедка ЛМ-1-80 грузоподъемностью 1 т	ЕНиР 24-5, табл. 4, 1-а
	Такелажные работы	1	По калькуляции
Монтажно-тяговый механизм МТМ-1,6	ЕНиР 24-5,
установка	5-а		Н.вр. - 1,2 расц. - 0-61
снятие	8-а		Н.вр. - 0-49 расц. - 0-249

Фасет 02

Монтаж опусков отмагистральных воздуховодов с поверхностью системы 15 м²

Наименование фактора	Обоснование	Код	Значение фактора
Монтаж воздуховодов с количеством фасонных частей до:	ЕНиР 10-5, табл. 3,
5	2-а	1	Н вр. - 0,56 расц. - 0-426
10	3-а	2	Н вр. - 0,68 расц. - 0-517

Фасет 03

Монтаж опусков отмагистральных воздуховодов с поверхностью системы 25 м²

Наименование фактора	Обоснование	Код	Значение фактора
Монтаж воздуховодов с количеством фасонных частей до:	ЕНиР 10-5 табл. 3,
5	2-б	1	Н вр. - 0,49 расц. - 0-372
10	3-б	2	Н вр. - 0,58 расц. - 0-441
15	4-б	3	Н вр. - 0,68 расц. - 0-517

Фасет 04

Монтаж опусков от магистральныхвоздуховодов с поверхностью системы 50 м²

Наименование фактора	Обоснование	Код	Значение фактора
Монтаж воздуховодов с количеством фасонных частей до:	ЕНиР 10-5, табл. 3,
5	2-в	1	Н вр. - 0,42 расц. - 0-319
10	3-в	2	Н вр. - 0,49 расц. 0-37,2
15	4-в	3	Н вр. - 0,56 расц. - 0-42,6
20	5-в	4	Н вр. - 0,6 расц. - 0-45,6
25	6-в	5	Н вр. - 0,64 расц. - 0-48,6
30	7-в	6	Н вр. - 0,68 расц. - 0,51,7

Фасет 05

Монтаж опусков от магистральныхвоздуховодов с поверхностью системы 75 м²

Наименование фактора	Обоснование	Код	Значение фактора
Монтаж воздуховодов с количеством фасонных частей до:	ЕНиР 10-5, табл. 3,
5	2-г	1	Н вр. - 0,4 расц. - 0-30,4
10	3-г	2	Н вр. - 0,44 расц. - 0-33,4
15	4-г	3	Н вр. - 0,49 расц. 0-37.2
20	5-г	4	Н вр. - 0,55 расц. 0-41,8
25	6-г	5	Н вр. - 0,56 расц. - 0,42,6
30	7-г	6	Н вр. - 0,6 расц. - 0-45,6

Фасет 06

Монтаж опусков от магистральныхвоздуховодов с поверхностью системы 100 м²

Наименование фактора	Обоснование	Код	Значение фактора
Монтаж воздуховодов с количеством фасонных частей до:	ЕНиР 10-5, табл. 3,
5	2-д	1	Н вр. - 0,39 расц. 0-29,6
10	3-д	2	Н вр. - 0,42 расц. - 0-31,9
15	4-д	3	Н вр. - 0,46 расц. - 0-35
20	5-д	4	Н вр. - 0,49 расц. - 0-37,2
25	6-д	5	Н вр. - 0,53 расц. 0-40,3
30	7-д	6	Н вр. - 0,56 расц. - 0-42,6
60 и более	8-д	7	Н вр. 0,68 расц. - 0-51,7

Фасет 07

Монтаж опусков отмагистральных воздуховодов с поверхностью системы 150 м² и более

Наименование фактора	Обоснование	Код	Значение фактора
Монтаж воздуховодов с количеством фасонных частей до:	ЕНиР 10-5, табл. 3,
5	2-е	1	Н вр. - 0,39 расц. 0-29,6
10	3-е	2	Н вр. - 0,4 расц. - 0-30,4
15	4-е	3	Н вр. - 0,42 расц. - 0-31,9
20	5-е	4	Н вр. - 0,44 расц. - 0-33,4
25	6-е	5	Н вр. - 0,47 расц. 0-35,7
30	7-е	6	Н вр. - 0,49 расц. - 0-37,2
60 и более	8-8	7	Н вр. 0,6 расц. - 0-45,6

Примечания.

1. При монтажевентиляционных систем без фасонных частей

Н вр. - 0,36

расц. - 0-27,4 (ЕНиР 10-5,табл. 3, п. 1).

2. При подъеме и установке воздуховодов,фасонных частей и других изделий с подмостей, лестниц и монтажных вышек навысоте более 3 м и оборудования более 1 м от пола Н вр. и расц. принимать скоэффициентами, приведенными в табл. 7.

Таблица7

Высота подъема и установки воздуховодов, фасонных частей, деталей и изделий м, до	Высота подъема и установка оборудования, м, до	Коэффициенты к Н вр. и расц.
5	3	1,1
8	6	1,25
10	8	1,35
более 10	более 8	1,5

3. Нормами и расценками предусмотреназатяжка болтов с помощью электрогайковерта. При затяжке болтов трещеточнымключом Н вр. и расц. умножать на 1,05, а при использовании ручного гаечногоключа - на 1,1.

4. Нормами и расценкамипредусмотрено крепление кронштейнов, опор и подвесок приваркой. При креплениивышеперечисленных приспособлений к строительным конструкциям из бетона спомощью распорных металлических дюбелей Н вр. и расц. следует умножить на 0,9.
