ТИПОВАЯ ТЕХНОЛОГИЧЕСКАЯ КАРТА НА ПРИМЕНЕНИЕ ПОДЪЕМНО-ТРАНСПОРТНЫХ МАШИН

ВЫПОЛНЕНИЕ РАБОТ АВТОГИДРОПОДЪЕМНИКОМ ТИПА АГП-18, АГП-22, АГП-28

1. ОБЛАСТЬ ПРИМЕНЕНИЯ

1. ОБЛАСТЬ ПРИМЕНЕНИЯ

Типовая технологическая карта разработана на выполнение работ автогидроподъемником типа АГП.

Автомобильные подъемники. Автогидроподъемники (рис.1) с рабочим оборудованием в виде шарнирно сочлененных колен обеспечивают наклонное перемещение грузов и людей в рабочих площадках (люльках).

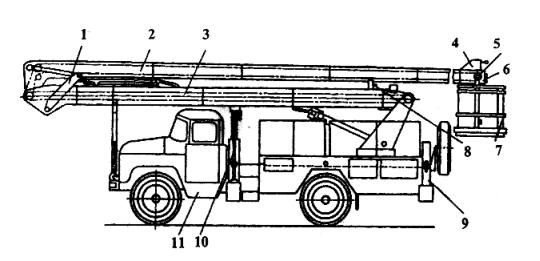

Рис.1. Автогидроподъемник:

1 - рычаги; 2, 3 - верхнее и нижнее колено; 4 - пульт управления; 5 - ось; 6 - золотник; 7 - рабочая площадка (люлька); 8 - упор; 9 - дополнительные опоры; 10 - стойка; 11 - базовый автомобиль

Автогидроподъемники классифицируют по исполнению конструкции, виду рабочего оборудования, типу привода рабочих движений.

По исполнению конструкции автогидроподъемники бывают коленчатые с рабочей площадкой и специальные дооборудованные для противопожарных операций, устройства линий электропередачи, технического обслуживания и ремонта мостов.

По виду рабочего оборудования различают одно-, двух- и трехколенные автогидроподъемники.

По типу привода автогидроподъемники разделяют на гидравлические и электрогидравлические.

Индексация автогидроподъемников* принята из трех букв АГП и числа. Например индекс АГП-22 обозначает автогидроподъемник с максимальной рабочей высотой 22 м. Иногда после числа стоят буква и через точку еще цифра или число, что указывает соответственно на проведенную модернизацию или порядковый номер, устанавливающий завод-изготовитель подъемника.

К основным параметрам автовышек и автогидроподъемников относятся: грузоподъемность, рабочая высота, вылет (для подъемников), время подъема люльки на максимальную высоту, скорость передвижения, мощность двигателя шасси, транспортные размеры, масса машины.

Грузоподъемность - наибольшая масса груза, которую можно поднять в рабочей площадке (люльке).

Рабочая высота Нв.п - наибольшее расстояние от уровня стоянки машины до пола рабочей площадки (люльки), на которое может быть поднята рабочая площадка (люлька).

Вылет - расстояние от вертикальной оси поворота подъемника до середины рабочей площадки.

Время подъема рабочей площадки (люльки) - время, необходимое для подъема рабочей площадки (люльки) на рабочую высоту, определяемое для подъемников скоростью поворота колен, для вышек - выдвижения телескопа.

Скорость передвижения - скорость передвижения вышек и подъемников в транспортном положении, равная скорости передвижения базового грузового автомобиля.

Мощность, размеры, масса вышек и подъемников выражаются в показателях, допускаемых для базового грузового автомобиля.

Подъемники серии АГП (рис.2) - полноповоротные машины с гидроприводом коленчатых стрел от насоса, приводимого от двигателя автомобиля через коробку отбора мощности. Подъемники оснащаются двумя люльками (АГП-12А) или одной, рассчитанной на двух рабочих. С помощью следящего механизма люльки удерживаются в вертикальном положении при всех положениях колен стрелы. Управление стрелой предусмотрено с двух пультов: на поворотной раме и около люльки, дополнительными опорами управляют с пульта на раме.

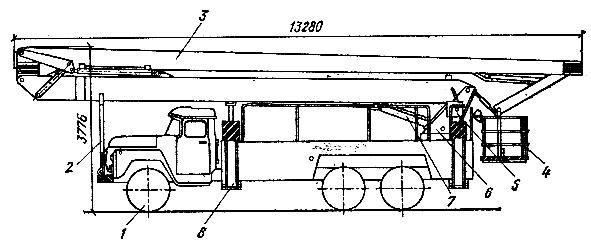

Рис.2. Автогидроподъемник АГП-28:

1 - автомобиль; 2 - опорная стойка; 3 - коленчатая стрела; 4 - люлька; 5 - пульт управления; 6 - поворотная рама; 7 - гидроцилиндр подъема стрелы; 8 - выносные опоры

Подъемники имеют двухколенную стрелу, подъемник АГП-28 - трехколенную. Стрела опирается на поворотную раму, вращающуюся на шариковом опорно-поворотном устройстве.

Гидросистема подъемников состоит из двух самостоятельных систем высокого и низкого давления. Гидросистема высокого давления применяется для работы всех механизмов; система низкого давления служит для связи верхнего пульта управления с нижним пультом. Подъемник АГП-18 оборудован дополнительной двухместной кабиной для перевозки монтажников. Подъемник АГП-28 оснащен платформой с ящиками для транспортирования мелких грузов и приспособлений. На рис.3 показана зона обслуживания подъемником АГП-28.

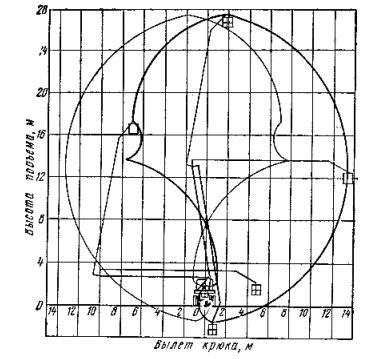

Рис.3. Зона обслуживания подъемником АГП-28

Подъемники оснащаются системой и приборами безопасности, включающими: систему аварийной остановки двигателя с любого пульта; устройства для поворота стрелы в транспортное положение и ручного спуска люлек при отказе гидросистемы; блокировку включения гидроцилиндров стрелы при невывешенном на опорах подъемнике; систему (следящую) ориентации люльки для удержания ее в вертикальном положении; комплект ограничителей, конечных выключателей, предохранительных клапанов и гидрозамков.

Подъемники АГП-18 и АГП-22 полностью унифицированы между собой, за исключением базовых шасси и стрел, имеющих различную длину колен.

2. ОРГАНИЗАЦИЯ И ТЕХНОЛОГИЯ ВЫПОЛНЕНИЯ РАБОТ

Применение автогидроподъемников

Автогидроподъемники на объекте применения чаше всего включаются в комплект вспомогательных средств механизации монтажных и погрузочно-разгрузочных работ. Однако на электромонтажных, санитарно-технических, ремонтно-восстановительных работах их применяют в качестве ведущих машин. Организация производства работ автовышек и автогидроподъемников включает ряд мероприятий, которыми определяют место, состав, последовательность выполнения операций, продолжительность пребывания машин на объекте.

Машины целесообразно устанавливать параллельно стене здания или вдоль проезжей части дороги для того, чтобы не загораживая проход или проезд, с одной установки был обеспечен необходимый фронт работы. Автовышку или автогидроподъемник устанавливают на ровном месте, заранее осматривают выступающие части здания, места провисания проводов и расположения опор, приводят в рабочее положение дополнительные опоры. По сигналу рабочего, находящегося на рабочей площадке, начинают подъем ее на необходимую высоту. С помощью автогидроподъемника, стоящего на одном месте, можно подать рабочую площадку с людьми к рабочей зоне, находящейся на высоте и удаленной от машины, обходя при этом различные выступающие части обслуживаемого объекта. Используя эти эксплуатационные качества машины в полной мере, следует при этом выполнять требования безопасности производства работ автогидроподъемника. После окончания работ на высоте рабочую площадку опускают до основания или к месту посадки, высаживают из нее рабочих, далее устанавливают машину в транспортное положение. Нельзя производить передвижение машины с поднятой в требуемое положение рабочей площадкой, в том числе, когда на ней не находятся люди.

Подъем блоков магистральных шинопроводов

Подъем блоков магистральных шинопроводов на опорные конструкции производят электролебедками или мостовым краном, а крепление их, сборку и сварку стыков и другие монтажные работы выполняют с автогидроподъемника или автовышки. При подъеме блоков применяют специальную траверсу (рис.4).

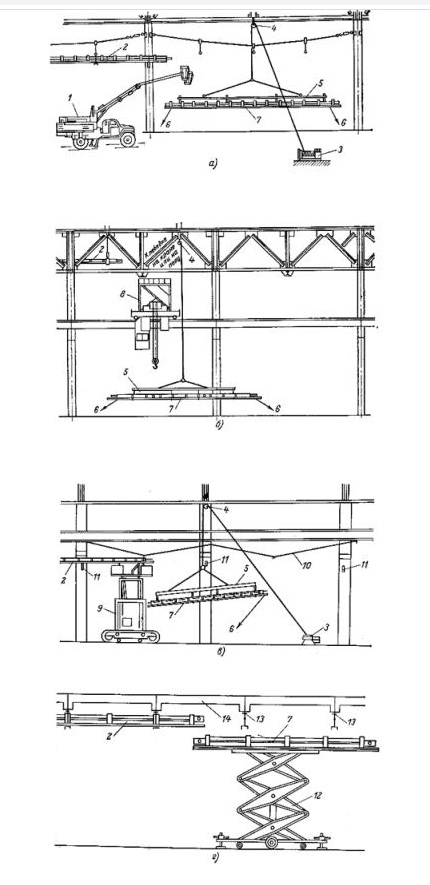

Рис.4. Монтаж магистральных шинопроводов:

а - с автогидроподъемника; б - с мостового крана; в - с самоходных выдвижных подмостей; г - с гидравлической платформы; 1 - автогидроподъемник; 2 - смонтированный токопровод; 3 -лебедка с электроприводом; 4 - монтажный ролик; 5 - траверса для подъема блоков токопровода; 6 - веревочные оттяжки; 7 - блок токопровода; 8 - монтажная площадка на мостовом кране; 9 - самоходные подмости; 10 - тросовая подвеска; 11 - кронштейн; 12 - гидравлическая платформа; 13 - тросовый подвес; 14 - перекрытие

При монтаже с автогидроподъемника к нижнему поясу ферм крепят монтажный ролик, через который пропускают трос лебедки. К концу крепят траверсу с укрепленным на ней блоком. Лебедкой управляют с пола. Концы блока удерживают от разворота с помощью веревочных оттяжек. При монтаже с мостового крана на настиле крана оборудуют монтажную площадку с ограждениями. К ферме перекрытия крепят монтажный ролик, через который пропускают трос электролебедки, устанавливаемой на мосту крана. Если шинопровод устанавливают ниже нижнего пояса ферм, то монтажный ролик крепят в узле этого пояса.

Монтаж стальных горизонтальных воздуховодов

При выполнении работ по монтажу стальных горизонтальных воздуховодов рекомендуется следующая технология (рис.5):

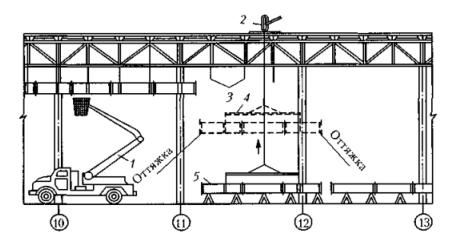

Рис.5. Монтаж горизонтальных воздуховодов укрупненными звеньями:

1 - автогидроподъемник; 2 - рычажная лебедка; 3 - подвески; 4 - траверса; 5 - воздуховоды, собранные в звено

- разметка мест установки средств крепления;

- просверливание отверстий для установки средств крепления или пристрелка для них закладных деталей;

- установка средств крепления;

- приведение грузоподъемных приспособлений в рабочее положение, устройство при необходимости лесов и подмостей (при большой высоте установки воздуховодов могут применяться автогидроподъемники);

- доставка к месту монтажа заготовок воздуховодов и сборка их в укрупненные блоки с постановкой деталей крепления;

- определение положения центра тяжести монтируемых блоков (определяется путем пробных подъемов груза на высоту 300-500 мм, при этом следует добиваться того, чтобы его положение на крюке было близким к проектному);

- привязка оттяжек к монтируемому блоку (для оттяжек может быть использована веревка, выдерживающая на разрыв усилие 200 кг);

- подъем вентиляционного блока на проектную отметку и подвеска его к ранее установленным средствам крепления;

- проверка соответствия положения смонтированного блока воздуховода проекту и соединение его с предыдущим;

- расстроповка воздуховода, перенос такелажных средств на новое место. Длина укрупненных блоков горизонтальных воздуховодов, соединяемых на фланцах, не должна превышать 10-12 м.

При монтаже блоков следует пользоваться траверсами. Это помогает избегать прогибов и изломов воздуховодов (проверяется натягиванием шнура после установки очередного блока). Необходимо также контролировать прочность и герметичность соединений.

3. ТРЕБОВАНИЯ К КАЧЕСТВУ ВЫПОЛНЕНИЯ РАБОТ

Основные положения по эксплуатации и качеству машин

Одним из важнейших показателей качества машины является наработка, представляющая собой продолжительность или объем выполненной ею работы. Наработка исчисляется в моточасах, фиксируемых счетчиком, установленным на машине. В процессе эксплуатации различают наработку до первого отказа, между отказами, до перехода в предельное состояние. Наработка до отказа - наработка от начала эксплуатации машины до возникновения в ней первого отказа. Наработку между отказами называют наработкой на отказ. Наработка машины с начала эксплуатации или ее возобновления после ремонта до перехода в предельное состояние составляет технический ресурс. Различают ресурс до капитального ремонта и полный от начала эксплуатации до снятия с эксплуатации. Наряду с ресурсом машина оценивается сроком службы, который измеряется календарной продолжительностью от начала эксплуатации или возобновления после ремонта до перехода в предельное состояние.
