ЭЛЕКТРООБЕЗБОЛИВАТЕЛЬ ЗУБНОЙ ЭЛОЗ-1. Паспорт, техническое описание и инструкция по эксплуатации

1. НАЗНАЧЕНИЕ ИЗДЕЛИЯ

Аппарат ЭЛОЗ-1 предназначен для обезболивания пр» препарировании твердых ткаией зуба.

2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Аппарат питается от двух батарей типа «КРОНА-ВЦ» общим напряжением 18 вольт. Максимальное напряжение на. выходе аппарата не превышает 9 вольт при максимальном токе 50 мка и сопротивлении нагрузки 180 ком, что обеспечивает полную безопасность для пациента и для врача.

Аппарат не требует заземления и не создает электрических, помех.

Максимальная сила тока в цепи пациента не превышает

50 микроампер, величина тока плавно регулируется от 0 до-48±2 мка и непрерывно контролируется микроамперметром аппарата.

Изменение величины тока в цепи пациента при изменении, сопротивления обрабатываемых тканей зуба от 0 до 180 ком не превышает 5% от установленной регулятором величины.

Аппарат позволяет мгновенно изменять полярность тока,. подаваемого на пациента.

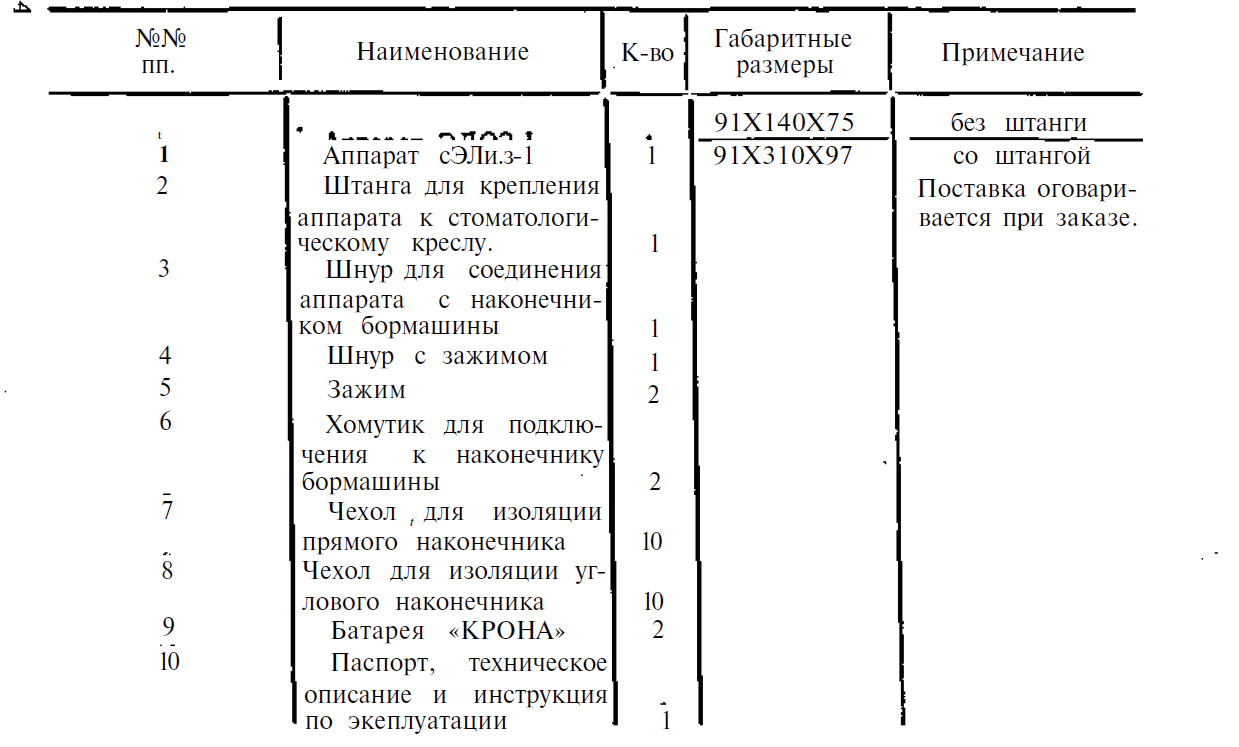

3. КОМПЛЕКТ ПОСТАВКИ

1. ПРИНЦИП РАБОТЫ И УСТРОЙСТВО




   Принцип работы аппарата ЭЛОЗ-1 основан на обезболи-вании нервных окончаний зуба при пропускании через него стабилизированного постоянного тока в процессе препариро-вания твердых тканей зуба.

   Принципиальная электрическая схема аппарата приведена на рис. 1. Аппарат представляет собой стабилизатор тока, собранный на транзисторе Т, включенном по схеме с общей базой. Ток в цепи пациента контролируется при помощи мик-роймперметра. Включение аппарата и регулировка величины тока осуществляется ручкой резистора R3, вынесенной на пе-реднюю панель. Резистором R1 выбирается рабочая точка транзистора Т так, чтобы величина максимального тока в цепи пациента (при сопротивлении резистора R3 равном нулю) была равна 48±2 мка.

   Присоединение аппарата к пациенту производится через два гнезда «+» и «—».

   У некоторых пациентов при длительной обработке кариез ной полости теряется обезболивающий эффект за счет поляри-зации зуба. Для этой цели предусмотрен переключатель В, позволяющий изменять полярность тока, подаваемого на боль-ной зуб. После кратковременного изменения полярности тока у пациентов восстанавливается обезболивающий эффект.

   Конструктивно annapai смонтирован в пластмассовом корпусе (рис. 2). На переднюю панель вынесены микроампер-метр для контроля тока (поз. 7), подаваемого на пациента, ручка резистора R3 (поз. 1) для включения прибора и регу-лировки тока, клавиша для изменения направления тока (поз. 2) и выходные гнезда «+» (поз. 3) и «—» (поз. 5). В гнездо, обозначенное знаком «—»,, вставляется вставка шнура с зажимом (поз. 6) для соединения аппарата с пациентом. В гнездо, обозначенное знаком «+», вставляется вставка шну-ра с хомутиком (поз. 4) для соединения аппарата с наконеч-ником бормашины. При обработке больного зуба пациента бор является вторым электродом.

   В момент прикосновения бора к зубу замыкается электри-ческая цепь, при этом проходящий ток обезболивает нервные окончания оперируемого зуба. На задней стенке имеется съемная крышка (поз. 9), открывающая доступ к отсеку источника питания и резьбовое отверстие (поз. 8) с направ-ляющими для крепления штанги, с помощью которой аппарат может быть прикреплен к подголовнику стоматологического кресла.




















2. ПОРЯДОК РАБОТЫ




   При распаковке аппарата проверить сохранность на нем пломбы ОТК здвода-изготовителя, наличие прилагаемых узлов, деталей и документации, согласно описи, вложенной в упако-вочный ящик. Батареи питания должны быть упакованы в чехлах завода-изготовителя батарей.

   Перед включением аппарата следует снять крышку отсека для батарей, с батарей снять чехлы и вставить их в отсек, при этом следует обратить внимание на надежность контак-тов в разъемах. В процессе эксплуатации аппарат может быть установлен на подголовник стоматологического кресла или на гладкой поверхности стола возле кресла.

   В гнездо, обозначенное знаком «—», вставить вставку шнура с зажимом для соединения аппарата с пациентом; в гнездо «+» вставить вставку шнура с хомутиком для соеди-нения аппарата с наконечником бормашины.

   Перед началом обработки твердых тканей зуба необходи-мо убедиться в исправности работы аппарата, для чего зажим аппарата соединить с хомутиком, поворотом ручки резисто-ра R3 включить аппарат и, вращая ее вниз, убедиться в ис-правности аппарата, стрелка прибора должна плавно переме-щаться вдоль шкалы. Затем зажим аппарата укрепить на мочке уха пациента, другой электрод-хомутик укрепить на на-конечник бормашины, на который надевается резиновый чехол, прилагаемый к аппарату.

   Перед подачей тока поверхность зуба, подлежащего пре-парированию, необходимо тщательно высушить, изолировать от слюны ватным валиком или применить кофердам. Кариоз-ная полость увлажняется для улучшения контакта бора и для увеличения электропроводности тканей зуба каким-либо токо-проводящим раствором. С этой целью может быть применен физиологический раствор, изотопический раствор, растворы новокаина, 8% раствор двухфтористого олова, растворы би-карбоната натрия и другие. При отсутствии специальных рас-творов в качестве электролита может быть использована слюна, капля которой вносится пациенту в подлежащую препарированию кариозную полость. После этого можно на-чинать обработку зуба.

   Поворачивая ручку регулятора, установить необходимую силу тока. Подачу тока следует начинать с нуля, доведя до

   8






   значений, при которых пациент ощущает уменьшение иля

   • полное исчезновение боли. При этом следует ориентироваться на оптимальные параметры силы тока, которые по данным ЦНИИ стоматологии чаще всего колеблются от 2 до 6 мка для фронтальных зубов, 4—10 мка для премоляров, 10—16 мка для моляров. Во всех случаях сила тока обычно не превы-шает 30 мка. Указанные параметры являются ориентировочны-ми и могут изменяться от глубины локализации кариозного процесса и В1зраста пациента.

   . Во всех случаях проведения электроанестезии обязатель-ным является выполнение следующих условий:

   а) во избежание утечки тока через руку врача или тело пациента, наконечник бормашины должен быть тщательно изолирован при помощи резинового чехла, прилагаемого к аппарату. При отсутствии специальных чехлов врач может работать в резиновых перчатках (обязательно в двух);

   б) необходимо строго соблюдать правила техники безо-пасности. Бормашина и стоматологическое кресло должны быть заземлены.

   При электроанестезии, как и в других методах местного обезболивания твердых тканей зуба, в ряде случаев, по дан-

   v ным ЦНИИС в 23,5±1,7%, эффекта не отмечается. При отсут-ствии обезболивающего эффекта следует на короткое время нажать клавишу на лицевой панели аппарата, после чего продолжать препарирование с подачей соответствующей ве-личины тока или выключить бормашину, создать контакт бора с дном кариозной полости и в течение 2—5 минут осуществить подачу тока от аппарата на зуб.

   При наличии у пациента выраженного чувства страха пе-ред стоматологическим вмешательством электроанестезию сле-дует проводить в соответствии с премедикацией, например, с назначением малых транквилизаторов (андоксин по 0,2—0,4, амизил 0,001—0,002., триоксазин 0,3—0,6 г) за 30—40 минут до начала вмешательства.

   Возможно сочетание электроанестезии с аудиоанальгезией или «белым шумом». Электроанестезия может применяться на фоне или с одновременной гипнотерапией.

   В клинической практике могут наблюдаться случаи нали-чия и отсутствия эффекта при применении электроанестезии во время препарирования разных зубов у одного и того ж*? пациента. При этом необходимо учитывать, что эффект элек-троанестезии зависит от глубины кариозного процесса. Так„

   9




   по данным, полученным в ЦНИИС, при глубоком кариесе полное и частичное обезболивание наблюдается в 92,7±1,4%> а приповерхностном кариесе в 53,5±2% случаев.

   Отмечено, что у пациентов пожилого возраста полный эффект электрообезболивания наблюдается значительно реже, чем у лиц молодого и среднего возраста.

   Во избежание утечки тока при проведении электрообезбо-ливаиия должно использоваться зубоврачебное"зеркало с изо-лированной ручкой.

   Следует иметь в виду, что потребление энергии батарей аппарата происходит и при разомкнутой цепи нагрузки. По-этому по окончании работы с аппаратом его необходимо выключить, повернув ручку регулятора силы тока в крайнее верхнее положение до появления цветной метки на ручке.

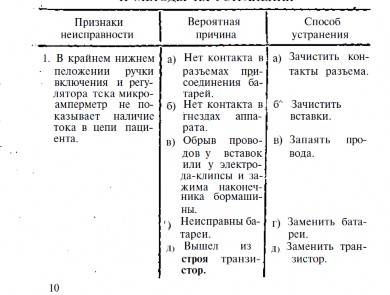

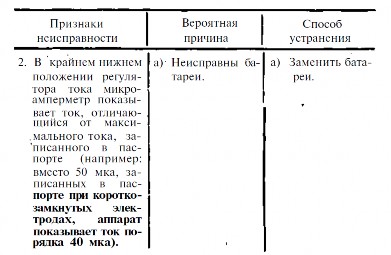

3. ХАРАКТЕРНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ














4. СВИДЕТЕЛЬСТВО О ПРИЕМКЕ




   Максимальная величина тока на выходе аппарата сопротивлении нагрузки, равном нулю — 48± 2 мка.




   при

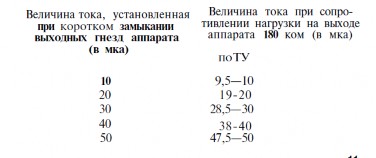

   Стабильность тока в цепи при изменении сопротивления нагрузки от нуля до 180 ком приведена в таблице.









   Максимальное напряжение на выходе аппарата не превы-шает 9 вольт при максимальном токе 50 мка и сопротивлении нагрузки 180 ком.

   Максимальная величина тока, потребляемая аппаратом от источника питания, не превышает 80Мка

   Аппарат ЭЛОЗ-1 заводской № -с о о т в е т с т в у е т тех-ническим условиям 3.293.000 ТУ и признан годным для эксплуатации.




   Дата выпуска —11.07.72Г.




   став„тель ОТК завода




5. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Предприятие-изготовитель гарантирует нормальную рабо-ту аппарата ЭЛОЗ-1 при условии соблюдения потребителем условий эксплуатации, транспортирования и хранения, уста-новленных техническими условиями.

Срок гарантии устанавливается 18 месяцев с момента установки аппарата на месте эксплуатации, но не более 24-х"* месяцев с момента отгрузки аппарата с предприятия-изгото-вителя.

Гарантийный срок работы батарей «КРОНА» определяет-ся техническими условиями на них.

Без предъявления свидетельства о приемке, претензии к качеству электрообезболивателя зубного не принимаются и гарантийный ремонт не производится.

Во всех случаях выхода из строя аппарата ЭЛОЗ-1 в те-чение гарантийного срока службы, кроме выхода по вине потребители, завод-изготовитель обязан отремонтировать аппа-рат за свой счет.

////////////////////////////
