Министерство общего машиностроения




Клинское производственное объединение «Термоприбор» ОКП 43 2127


ТЕРМОМЕТРЫ СТЕКЛЯННЫЕ РТУТНЫЕ ЭЛЕКТРОКОНТАКТНЫЕ ТИПА ТПК. Паспорт









ТЕРМОМЕТРЫ СТЕКЛЯННЫЕ РТУТНЫЕ ЭЛЕКТРОКОНТАКТНЫЕ ТИПА ТПК

ПАСПОРТ




  1. НАЗНАЧЕНИЕ ИЗДЕЛИЯ

    1.1. Термометры стеклянные ртутные электрокоитактиые с погружаемой нижней частью. предназначены для поддер-жании постоянной температуры или сигнализации о дости-жении заданной температуры в пределах измерений от ми-нус 35 до 350 °С.

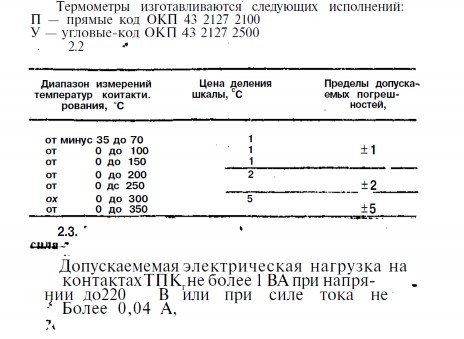

  2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

2.1. Термометры стеклянные ртутные электроконтактные со вложенной внутрь оболочки шкальной пластиной из стек-ла молочного цвета, с магнитной регулировкой положения рабочего контакта в пределах шкалы, с погружаемой ниж-ней частью.









  1. ПРИНЦИП РАБОТЫ

      1. Принцип работы термометра основан на изменении объема термометрической жидкости в зависимости от темпе-ратуры измеряемой среды и на способности ртути служить проводником электрического тока при замыкании контактов.

      2. Термометры должны работать в цепях постоянного и переменного тока частотой (50±1) Гц. При включении термометров в цепь постоянного тока «минус» источника то-ка должен быть подсоединен к соединительному контакту термометра. .Контакты имеют маркировку «+» и «—». Тер-мометры должны работать в безискровом режиме.

      3. В схему подключения термометра (см. приложение) заложен тиристориын выключатель, управляемый генерато-ром на ОПТ и транзисторным ключом. С.чстоа работает сле-дующим образом: после подачи питания па схему при ра-зомкнутых контактах термометра транзистор V 8 открыт отрицательным потенциалом, подаваемым на его базу через резистор R 1. Генератор на ОПТ, состоящий из одпопереход-пого транзистора V 9, резисторов R 2,,R4, R5 конденсатора С 2, включается п работу и генерирует ряд узких импульсов с частотой около 7,5 кГц.

    Эти импульсы открывают тиристор, осуществляя тем са-мым подключение нагрузки к цепи переменного тока. Кон-такты термометра при этом находится под напряжением, не превышающем величины падении напряжения на переходе открытого транзистора V 8 (не более 0,5 В ). При замыка-нии контактов термометра транзистор V 8 закрывается, ба-зовая цепь однолереходного транзистора обеспечивается, ге-нератор на ОПТ прекращает свою работу и транзистор от-ключает нагрузку от цепи переменного тока.

    Ток, проходящий через замкнутые контакты термометра, при этим определяется напряжением питания схемы управ-ления и величиной суммы сопротивлений R I + R 2 (около

    0.2 mА)

    Питание схемы управления осуществляется от сети пере-менного тока через выпрямитель на диоде V 6, стабилизатор на резистор R 8, стабилитроне V 7 " сглаживающем конден-саторе С 1.

  2. МЕРЫ БЕЗОПАСНОСТИ

    1. Контактные вшюды термометра должны быть на-дежно изолированы от корпусов приборов или аппаратов, так как на контактных выводах вожможио появление напря-жения до 220 В относительно земли.

    2. Термометрическая жидкость для наполнения термо-метров электроконтактных являстся ртуть. Пары ртути ядо-виты. В случаес боя термометров рассыпаную ртуть следует собрать медной лопаточкой, обработанной в азотной кислоте. Для устранены испарения ртути хранить ее нужно под сло-ем воды и в дальнейшем сдавать её в установленном порядке.




ПОДГОТОВКА ИЗДЕЛИЯ К РАБОТЕ

6.1 Термометры электроконтактные погружайте в изме-ряемую среду нижней частью до плечиков, угловые — до изгиба угла.

6.2. Настройку термометров на требуемую температуру контактирования производите с помощью магнитного при-способления, которое вращайте в ту или другую стороны, тем самым поднимая или опуская конец вольфрамовой нити, ус-танавливая его на отметке заданной температуры контакти-рования.

Предварительную настройку производите по верхней шкале, следя, чтобы овальная гайка нижним обрезом была установлена, на отметке заданной температуры контактиро-ваний. После этого проверьте положение конца подвижного контакта относительно температурной отметки по нижней шкале и проведите дополнительную регулировку магнитным приспособлением.

  1. ХАРАКТЕРНЫЕ НЕИСПРАВНОСТИ И МЕТО-

    ДЫ ИХ УСТРАНЕНИЯ

      1. Термометры перед включением в электрическую схе-му следует проверить внешним осмотром на отсутствие раз-рывов ртутного столбика.

        Если при транспортировании или в процессе эксплуата-ции произойдет разрыв ртутного столбика, то его можно со-единить, восстановив работоспособность прибора.

        5



      2. Устранение разрывов ртутного столбика в термомет-рах можно производить путем осторожного подогревания ре-зервуара со ртутью до тех пор, пока ртуть не поднимется в расширенныую часть капилляра и не соединится в нем. Во избежание вскипания и выброса ртути из капилляра нагрев следует производить осторожно.

    Подвижной контакт — вольфрамовую нить надо под-нять до предела вверх. Допускается комбинирование прие-мов: охлаждение резервуара, подогрев, встряхивание термо-метра, постукивание по оболочке.

    Во всех случаях термометр следует держать ртутным ре-зервуаром вниз и следить, чтобы ртуть не замерзла!

  2. СВИДЕТЕЛЬСТВО О ПРИЕМКЕ

    8.1. Термометр стеклянный ртутный электрокоптактный типа ТПК — соответствует требованиям ГОСТ 9871-75 и признай годным к эксплуатации.

    Мастер ОТК

    (Штамп ОТК)




  3. ПРАВИЛА ТРАНСПОРТИРОВАНИЯ И ХРАНЕ-НИЯ

    9.1. Термометры можно транспортировать любым видом транспорта, кроме авиационного. При хранении, транспорти-ровании термометров температура окружающего воздуха должна быть не ниже минус 35°С.

    Термометры должны храниться в закрытом помещении.

  4. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

10.1. Изготовитель гарантирует соответствие термомет-ровтребованиям ГОСТ 9871-75 при соблюдении потребителем условий эксплуатации и хранения, устаиовленых стандартом.

Гарантийный срок эксплуатации для термометров — 24 месяца со дня ввода в эксплуатацию

. Гарантийный срок храпения для термометров —24 меся-ца со дня изготовления.

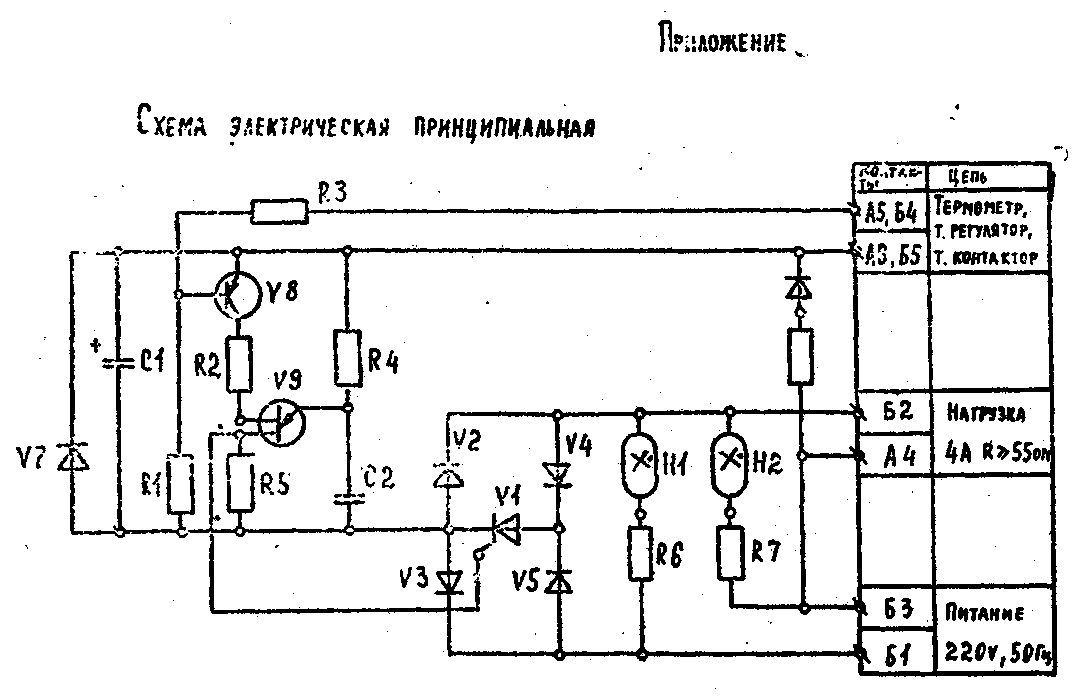

Электрическая схема

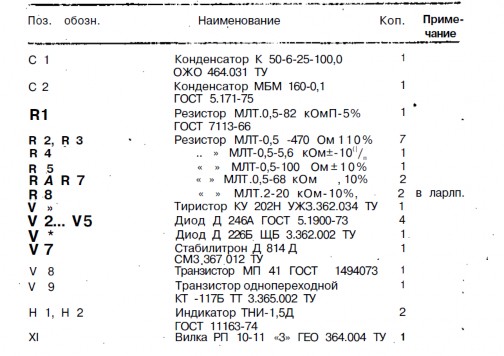

С П Е Ц И Ф И КА Ц И Я по электросхеме


К СХЕМЕ ЭЛЕКТРИЧЕСКОЙ ПРИНЦИПИАЛЬНОЙ.




Примечание: 1. В.случае подключения к схеме нагрузки более 800 Вт в схему подключается промежуточный комму-тирующий аппарат (например, магнитный пускатель типа ПМЕ-200). При использовании в качестве нагрузки магнит-ных пускателей переменного тока напряжением 220 В с уста-новившимся значением тока 0,1 — 0,15 Л наралельно управ-ляющей катушке необходимо включить цепочку RC с параметрами: емкость С= 1 мкф ± 10%, сопротивление R= i ком

±10%.

2. Создание наилучших условий работы термометра поз-можно с помощью устройства усилитслыюго типа УКП--4, иоставляомого и комплекте с ТПК по ТУ 25--11.1418—78.



















////////////////////////////
