Устройство для перемешивания крови донора с консервантом в контейнере и автоматической индикации ее объема МКД1-0,6-«Миксер». Руководство по эксплуатации ИбЗ.293.023 РЭ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

3 Комплектность

1 Назначение изделия

Комплект поставки миксера соответствует указанному

1.1 Устройство для перемешивания крови донора с консервантом

в таблице 1.

в контейнере и автоматической индикации ее объема МКД1-0,6-«Миксер»

(далее - миксер), предназначен для перемешивания консерванта и крови,

Таблица 1 - Комплект поставки

забираемой у донора, атакжедля индикации объема забираемой крови.

1.2 Область применения миксера - медицина (станции и отделе-

Обозначение

Наименование и

Количество

Примечание

ния переливания крови, стационарные лечебные учреждения, научно-

документа

условное обозначение

исследовательские институты).

1.3 Миксер может эксплуатироваться в следующих климатичес-

Устройство для

ких условиях:

перемешивания крови

донора с консервантом в

1 шт

-температура окружающего воздуха от 10 до 35 °С;

ИбЗ.293.023

контейнере и

-относительная

влажность

воздуха

(60±15)%

при

автоматической

температуре окружающего воздуха (20±5) °С;

индикации ее объема

-атмосферное давление от

84 до

106,7 кПа

(от

630 до

МКД-0,6-«М»

800 мм рт.ст.).

Вставка плавкая

ОЮО.481.021 ТУ

4 шт

2 Технические характеристики

ВПБб-2-0,25 А

2.1 Объем забираемой дозы крови в пределах от 50 мл до 600 мл.

И64.170.077

Упаковка

1 компл.

2.2 Амплитуда перемещения платформы миксера в процессе пе-

ремешивания (28 ± 2) мм.

Руководство по

И63.293.023РЭ

1 экз.

2.3 Частота колебаний платформы миксера в процессе переме-

эксплуатации

шивания не менее 23 мин^1.

2.4 Автоматика миксера обеспечивает:

а) расчет и индикацию забранного объема крови в мл;

4 Устройство и принцип работы

б) пережим трубки пластикатного контейнера после забора за-

4.1 Устройство миксера

данного объема крови или нажатия клавиши СТОП;

в) звуковую и световую (Доза) сигнализацию после забора задан-

4.1.1 Миксер (в соответствии с рисунком 1) состоит из следующих

ного объема крови;

основных частей:

г) звуковую и световую (Доза) сигнализацию при кроводаче менее

- кожуха (1);

3 мл за 10 с;

- основания (2);

д) ограничение максимального задаваемого объема забираемой

- приводного механизма (3);

крови 600 мл.

- платформы (4);

2.5 Задаваемый объем забираемой крови в пределах от 50 мл до

- весового датчика (5);

600 мл с дискретностью 10 мл.

- контроллера (6);

2.6

Миксер работает от сети переменного тока напряжени-

- пережима (7);

ем (220 ± 22) В и частотой (50 + 0,5) Гц.

- вентилятора (8);

2.7

Максимально потребляемая миксером мощность не

- источника питания.

более 60 ВА.

4.1.2 Общий вид миксера представлен на рисунке 1.

2.8 Габаритные размеры миксера не более 297x306x150 мм.

Кожух выполнен из ударопрочного полистирола.

2.9 Масса миксера не более 8 кг.

2.10 Средний срок службы миксера не менее 5 лет.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Контроллер выполнен на плате, крепящейся на основании с помо-

щью кронштейна.

Пережим выполнен в едином корпусе с электромагнитом и служит

для пережима трубки с кровью по достижении заданного объема.

Источник питания состоит из трансформатора и платы с элемента-

ми схемы, расположенных на основании.

Вентилятор служит для охлаждения пережима и двигателя при-

водного механизма.

4.2 Принцип работы миксера.

4.2.1 Работа миксера основана на перемешивании консерванта и

крови, которое обеспечивает качающаяся платформа с размещенным

на ней пластикатным контейнером.

При кроводаче от вены донора по трубке кровь поступает в пласти-

катный контейнер, который находится на платформе, совершающей ко-

лебательные движения. При этом происходит перемешивание консер-

ванта и крови. Взвешивание контейнера с кровью производится весовым

датчиком циклически через каждые два колебания при кратковременном

(~ 0,5 с) останове платформы.

ВНИМАНИЕ! Так как нулевая масса регистрируется микропроцес-

1

-Кожух

5 - Весовой датчик

сором при нажатии клавиши ПУСК, контейнер без крови должен быть

2-Основание

6 - Контроллер

размещен на платформе до нажатия клавиши. Только в этом случае мас-

3 - Приводной механизм

7 - Пережим

са контейнера не будет учитываться в дальнейшем.

4-Платформа

8 - Вентилятор

Объем забираемой крови V, мл определяется автоматически мик-

по формуле:

гп

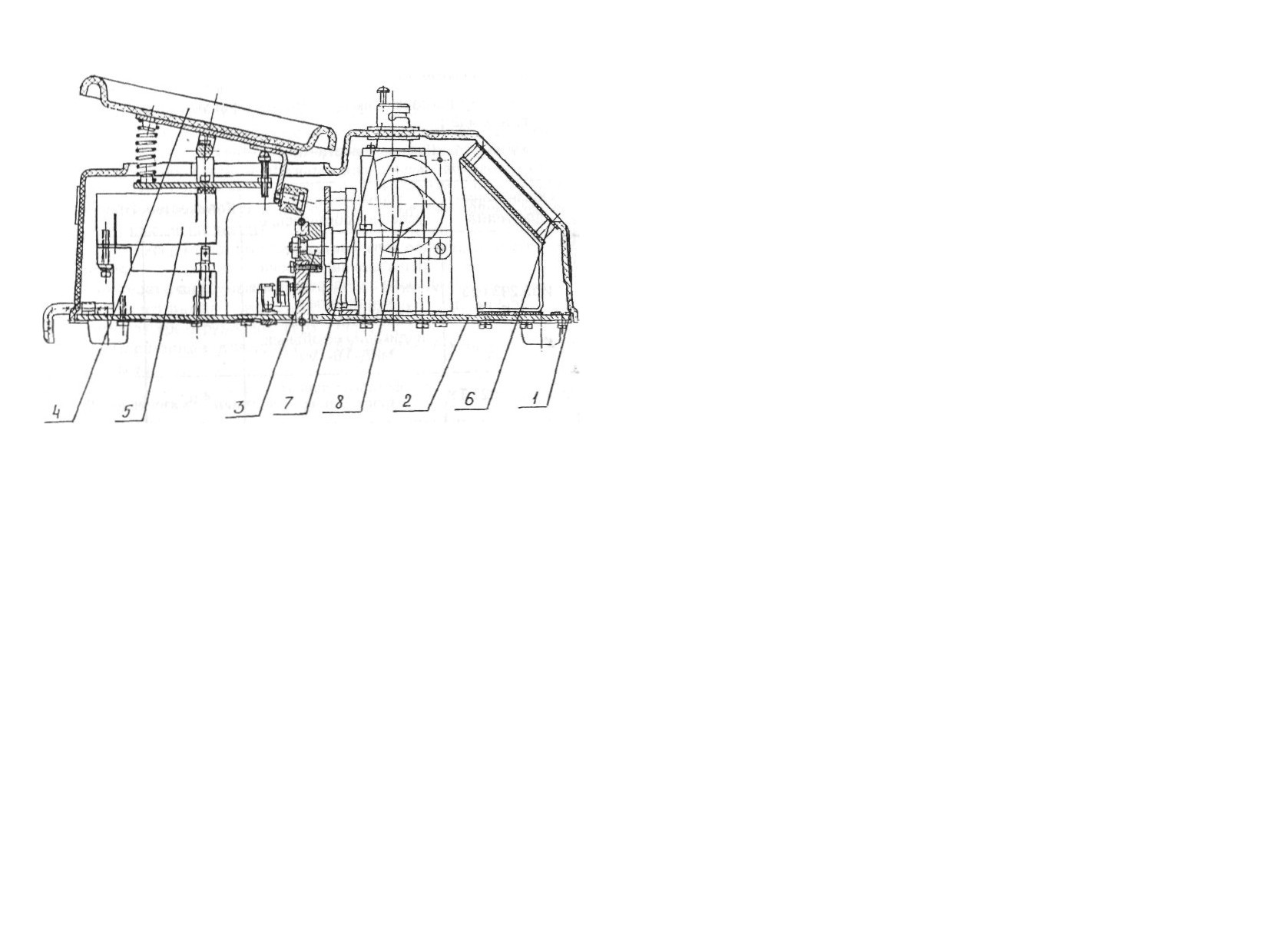

Рисунок 1 - Устройство для перемешивания крови донора с консервантом

в контейнере и автоматической индикации ее объема МКД1-0,6-«Миксер»

Основание предназначено для установки и закрепления всех час-

где m - масса крови, г;

тей миксера и его механической изоляции от воздействия внешней сре-

J - плотность крови, 1.065 г/см^3.

ды. Основание выполнено в виде плиты из стали.

Микропроцессор контролирует процессзабора крови. По достиже-

Приводной механизм состоит из электродвигателя, на оси которого

нии заданного объема крови, взятой удонора, срабатывает пережим, тем

установлен кулачок. Электродвигатель крепится на кронштейне.

самым прекращая поступление крови. Затем производится контрольный

Платформа выполнена в виде открытой пластмассовой коробки

замер забранного объема (производится еще один качок платформы). В

для пластикатного контейнера. Она имеет ось вращения для покачива-

случае ошибки измерения, пережим опять открывается, и миксер про-

ния с помощью толкателя. При вращении электродвигателя кулачок воз-

должает работу. В случае подтверждения замера, платформа останав-

действует на толкатель платформы, причем последняя совершает коле-

ливается, подается звуковой сигнал, и загорается индикатор ДОЗА, и на

бательное движение вокруг оси.

индикаторном табло высвечивается заданный объем.

Платформа расположена на весовом датчике, который преобразу-

Через каждые 0,5 с микропроцессор определяет дозу крови. При

ет вес в электрический сигнал, поступающий на контроллер, где проис-

кроводаче менее 3 мл за 10 с, он подает сигнал оператору.

ходит обработка данного сигнала.

Контроллер разработан на основе микропроцессора и выполняет

функции контроля забора крови и индикации объема забранной крови.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

10 Возможные неисправности и способы их устранения

12 Га ра нти и и з гото в ителя

Возможные неисправности и способы их устранения приведены в

12.1 Изготовитель гарантирует соответствие миксера требовани-

таблице 2.

ям технических условий ТУ 9444-009-17214768-01

«Устройство для пе-

ремешивания крови донора с консервантом в контейнере и автомати-

Таблица 2 - Возможные неисправности и способы их устранения

ческой индикации ее объема МКД1-0,6-«Миксер» при соблюдении потре-

бителем правил эксплуатации, транспортирования, хранения, установ-

ленных настоящим руководством по эксплуатации.

Неисправность,

Вероятная

Метод

Приме-

12.2 Гарантийный срок эксплуатации миксера 12 месяцев со дня

внешнее проявление

причина

устранения

чания

отгрузки (о дне отгрузки делается соответствующая запись в руководстве

по эксплуатации).

При включении

Выход из

Заменить

12.3 Гарантийный ремонт осуществляется ОАО «БФА». При этом

миксера не горит

строя предо-

сгоревший

владелец изделия предварительно оплачивает только стоимость проез-

индикация

хранителя

предохранитель

да представителя ОАО «БФА» и его проживание в гостинице или достав-

ляет миксер для ремонта и вывозит самостоятельно.

Если представитель ОАО «БФА» установил, что миксер вышел из

строя вследствие ее неправильной эксплуатации, то в этом случае вла-

делец миксера дополнительно оплачивает стоимость ремонта.

11 Свидетельство о приемке

12.4 В процессе эксплуатации послегарантийный ремонт миксера

осуществляет ОАО «БФА» на договорной основе.

Устройство для перемешивания крови донора с консервантом в

контейнере и автоматической индикации ее^{^}объема МКД1-0,6-«Миксер»

13 Сведения о рекламациях

ИбЗ.293.023 заводской номер

изготовлено и

13.1 В случае неисправности миксера в период действия гаран-

принято в соответствии с обязательными требованиями государственных

тийных обязательств владелец миксера должен направить заявку в ад-

стандартов, действующей технической документацией и признано годной

рес ОАО «БФА» (125015 Москва, ул. Бутырская, 76) или позвонить (тел.

для эксплуатации.

285-66-64) и сделать заявку на гарантийный ремонт, указав номер теле-

Начальник

ОТК

фона и адрес, по которому должен прибыть представитель предприятия,

осуществляющего гарантийное обслуживание.

13.2 Сведения о рекламации должны быть занесены в отметки о

расшифровка'подписи

гарантийном обслуживании раздела 16 (выявленные неисправности и

их устранение).

год, месяц, число

, .

•

-------------------------------------------------------------------------------------------------------------------------------------------------------------

///////////////////////////////////////
