Краткое руководство для проявочной машины для обработки медицинских рентгеновских снимков, модели 101/102/103, и машины для обработки маммографических снимков, модели 111/112/113
Краткое руководство для проявочной
машины для обработки медицинских
рентгеновских снимков,
модели 101/102/103, и машины для
обработки маммографических снимков,
модели 111/112/113
Публикация № AA7622_ru
10.05.2013
С сохранением всех прав. Никакая часть данного руководства не может быть
воспроизведена или скопирована в какой бы то ни было графической, электронной или
механической форме, включая фотокопирование, магнитную запись или
информационно-поисковые системы, без письменного разрешения корпорации.
Введение
Важное замечание
Данное краткое руководство предназначено для использования в качестве дополнения
к Руководству по эксплуатации. Руководства по эксплуатации находятся на диске,
номер для заказа AA7619, и содержат более подробные сведения о технике
безопасности, технических характеристиках и функциях системы. Перед началом
работы ознакомьтесь с Руководством по эксплуатации.

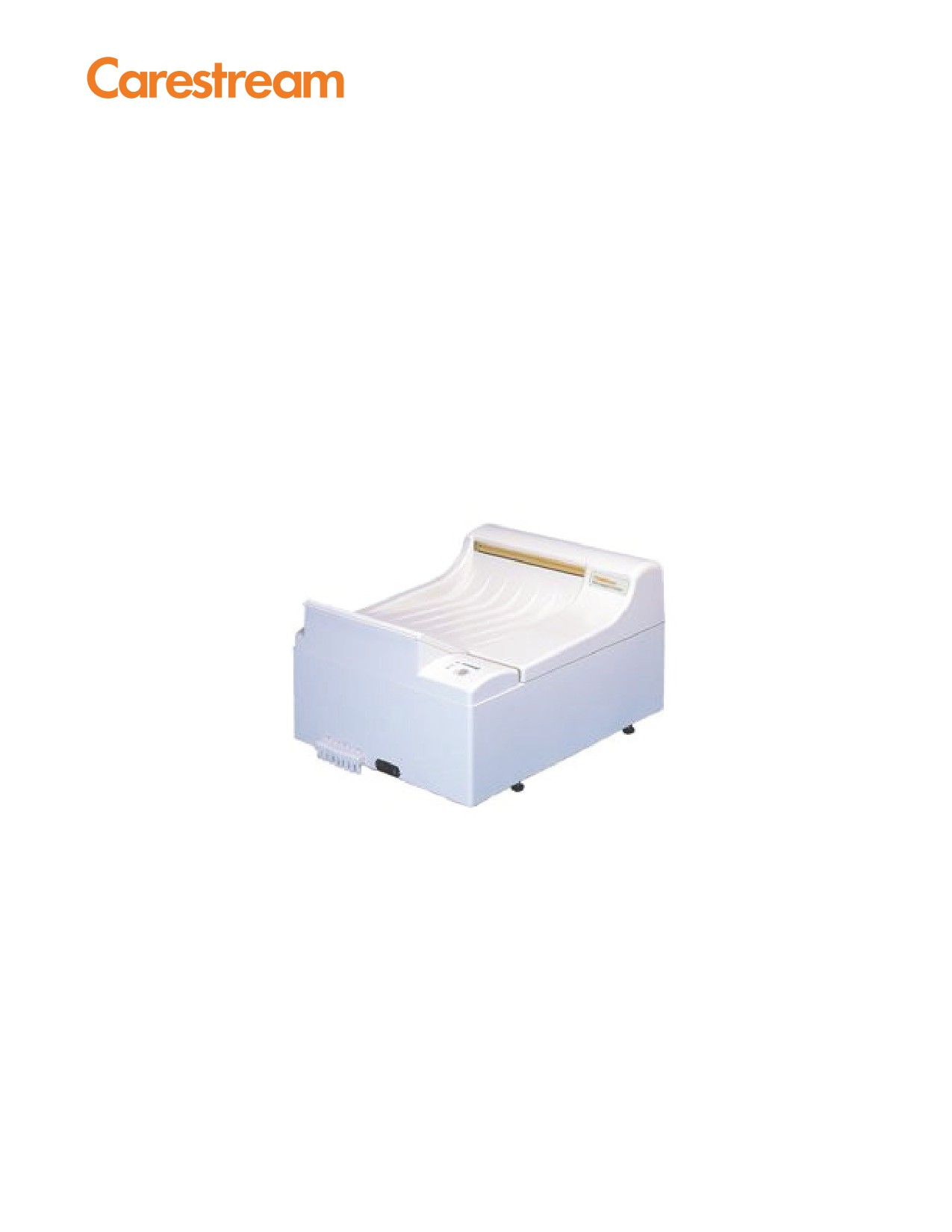

Устройство CARESTREAM является компактным автоматическим настольным
устройством для обработки снимков. За счет применения высокоточной роликовой
системы подачи возможна обработка как листовой, так и рулонной пленки. Рулонная
пленка может подаваться в машину, если прикреплена ведущая пленка 10 x 10 см,
которая обработана химически устойчивой клейкой лентой. Пленки проявляются,
закрепляются, промываются и сушатся. В устройстве предусмотрен режим
автоматической регистрации пленки и режим ожидания. Предусмотрена циркуляция,
автоматическое пополнение и регулировка температуры проявочных растворов.
Данное руководство является неотъемлемой частью устройства. Оно должно храниться
в доступном для пользователя месте. Точное соблюдение инструкций руководства
является исходным условием использования устройства по назначению и обеспечения
его правильной работы. Данное руководство должно быть предоставлено будущим
пользователям.
Руководство соответствует текущему состоянию аппарата на момент первого
использования. Все процедуры, имена и названия устройств являются
зарегистрированными названиями.
Изготовитель сохраняет за собой право на изменение этих сведений без
предварительного уведомления и не предоставляет никаких связанных с ними
гарантий. Производитель не несет ответственности за любые убытки или ущерб, в том
числе косвенный ущерб, понесенные в результате использования этой информации.
Целевое назначение
Устройство для обработки рентгеновских пленок предназначено исключительно для
целей, описанных в вводной главе выше.
Аппараты для обработки рентгеновских пленок (директива по медицинским
устройствам, класс I) применяются в медицинских целях (директива по изделиям
медицинского назначения) и для решения задач, не связанных с медициной (директивы
по электрическим приборам и электромагнитной совместимости).
Целевое назначение подразумевает строгое соблюдение инструкций по эксплуатации,
установке и технике безопасности.
1
Соответствие
Любое использование стройства, выходящее за рамки целевого назначения,
аннулирует гарантийные обязательства изготовителя.
Ответственность за ущерб, нанесенный в результате нецелевого или неправильного
использования устройства, несет его владелец.
Целевое назначение включает строгое соблюдение всех нормативных требований в
отношении охраны труда и радиационной безопасности, применяемых на месте
эксплуатации устройства.
Соответствие
В соответствии с директивой для медицинских устройств 93/42/EEC, приложение I, это
изделие прошло испытания на соответствие и соответствует всем требованиям этой
директивы (MPR приложение IX).
Сведения о технике безопасности
Для безопасной эксплуатации устройства необходимо при его установке и
использовании соблюдать указания, содержащиеся в настоящем руководстве.
Обращение с проявителем и фиксажем, используемыми в устройстве, должно
осуществляться в соответствии с указаниями изготовителей.
ОПАСНО
•
Неразведенные реактивы являются едкими веществами. Поэтому с реактивами
следует обращаться с особой осторожностью. При работе с реактивами (например,
при смешивании и заправке устройства, а также при извлечении секций для чистки
и обслуживания) избегайте контактов с кожей, всегда надевайте защитную одежду,
перчатки и очки.
•
В случае попадания реактивов в глаза, немедленно промойте глаза холодной
проточной водой в течение примерно 15 минут и затем обратитесь к врачу.
•
Избегайте вдыхания реактивов. Обязательно обеспечьте надлежащую вентиляцию
помещения, где установлено устройство.
•
Соблюдайте экологические требования местных водоохранных органов в
отношении хранения и утилизации отработавших реактивов.
Обозначения в документе
Следующие специальные сообщения предоставляют дополнительную информацию
или указывают на потенциальную опасность для персонала или оборудования.
Примечание
В примечаниях приведены дополнительные сведения, например подробные
разъяснения, рекомендации или напоминания.
2
Перед обработкой
Важное замечание
Важные примечания содержат особо значимую информацию, оказывающую влияние на
способ использования этого руководства и этого изделия.
Внимание
Предостережения содержат инструкции, которых необходимо строго придерживаться
во избежание повреждения системы или ее компонентов, утраты данных или
повреждения файлов в прикладном программном обеспечении.
ОПАСНО
Предупреждения указывают на процедуры, которые необходимо выполнять в строгом
соответствии с инструкциями во избежание причинения травм себе или другим людям.
Перед обработкой
Предварительные условия:
Внимание
Не запускайте сухой аппарат.
При первом использовании или заполнении резервуара для проявителя проверьте
работу циркуляционного насоса. При необходимости продуйте насос. Инструкции см. в
Руководстве по эксплуатации.
1. Закройте запорный кран слива воды.
2. Откройте кран подачи воды.
3. Включите питание устройства.
4. Проверьте уровень жидкости в восполняющих и сливных накопительных
контейнерах.
5. Подождите, пока проявитель нагреется до заданной температуры. Пока
температура не достигнута, светодиод температуры ванны мигает:
6. Пропустите через устройство чистящие пленки.
3
Обработка листовых пленок
Обработка листовых пленок
1. Откройте светозащитную крышку.
Важное замечание
Запустите подачу пленки с левой стороны.
2. Вставьте пленку с левой стороны лотка подачи и подайте ее внутрь.
3. Во время обработки пленки горит символ Подача пленки. Дождитесь готовности
для подачи следующей пленки: когда символ не горит и подается звуковой сигнал,
устройство готово.
4. Подайте следующую пленку.
Обработка рулонных пленок
1. Прикрепите ведущую пленку 10 x 10 см, которая обработана химически устойчивой
клейкой лентой.
2. Для использования рулонной пленки без ведущих пленок и бумаги подогните уголки,
как показано на рисунке.
После обработки
1. Выключите питание.
2. Закройте кран подачи воды.
3. Откройте запорный кран слива воды и слейте воду из устройства.
4
Регулирование температуры проявителя
Регулирование температуры проявителя
Температура проявителя должна составлять 28 - 37 °C.
1. Для регулировки температуры при необходимости используйте селектор:
Ежедневный уход — перед использованием
Перед использованием устройства выполните следующие действия:
1. Мягкой тканью удалите загрязнения и пыль с механизма подачи.
2. Пропустите через устройство 2-3 чистящие пленки, чтобы удалить накопившиеся на
роликах загрязнения и пыль.
3. Проверьте уровень жидкости в восполняющих контейнерах. При необходимости
заправьте их.
Ежедневный уход — после использования
Важное замечание
Обязательно выполняйте рекомендации по еженедельному уходу, полную очистку и
обслуживание/утилизацию, описанные в Руководстве по эксплуатации.
Во избежание застаивания воды выливайте воду из аппарата по окончании рабочего
дня.
1. Выключите питание.
2. Закройте кран подачи воды.
5
Ежедневный уход — после использования
3. Откройте запорный вентиль слива воды и слейте воду из устройства.
Примечание
Уделите внимание цветовым обозначениям. Выноска 7 указывает вентиль для слива
воды.
1
Секция проявления (красная)
6
Слив
2
Секция закрепления (синяя)
7
Вентиль для слива (воды)
3
Вода (без цвета)
8
Символ восполнения
4
Резервуары восполнения
9
Символ переполнения
5
Переполнение
10
Символ слива
6
Предыстория публикации
Дата публика-
ции
Редакция
Описание изменений
10.05.2013
A
Первая редакция
7
