АППАРАТ ДЛЯ ДОЗИРОВАННОГО ВЛИВАНИЯ «ДОЗАТОР». Паспорт 9П2.893.000 ПС

-------------------------------------------------------------------------------------------------------------------------------------------------------------

АППАРАТ ДЛЯ ДОЗИРОВАННОГО ВЛИВАНИЯ

«ДОЗАТОР»

П А С П О Р Т

9П2.893.000 ПС

-------------------------------------------------------------------------------------------------------------------------------------------------------------

СОДЕРЖАНИЕ

ВНИМАНИЕ!

1. Назначение

1. К обслуживанию аппарата «Дозатор» могут быть допущены

лица, изучившие паспорт и знающие правила техники безопасно-

2. Технические характеристики

сти при работе с электрическими приборами.

3. Комплектность

2. К проведению операций с использованием аппарата может

быть допущен медицинский персонал, прошедший специальную под-

4. Устройство и принцип работы

готовку.

5. Указание по эксплуатации

6. Указание мер безопасности

7. Подготовка аппарата к работе

8. Порядок работы

9. Контроль технического состояния и техническое об-

служивание

10. Возможные неисправности и способы их устранения

11. Текущий ремонт

12. Свидетельство о приемке

13. Гарантии изготовителя

14. Сведения о рекламациях

15. Сведения о консервации, упаковке, транспортирова-

нии и хранении

-------------------------------------------------------------------------------------------------------------------------------------------------------------

1. НАЗНАЧЕНИЕ АППАРАТА

2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Аппарат дозирующий «Дозатор» представляет собой медицин-

2.1. Аппарат имеет возможность использования шприцев

«Ре-

ский прецизионный инъекционный насос для длительного внутри-

корд» объемом в 10,

20 и 50 мл или пластмассовых шприцев

венного вливания

с принудительной объемной подачей лекарст-

(Хирана) объемом в 20 и 50 мл. Также возможно использование

венных

растворов

во

всех

терапевтически

критических

случаях.

и других шприцев, если они подходят по размеру к держателю

аппарата. При этом возникает необходимость пересчета подавае-

мых доз раствора.

2.2. Аппарат работает от сети переменного тока частотой

(50+0,5) Гц с номинальным напряжением 220 В± 10%.

2.3. Мощность, потребляемая аппаратом от сети, не более 5 ВА.

2.4. Количество переключения скоростей выбирается из трех

переключателем в положении А, В и С и устанавливается 10-сту-

пенчатым переключателем (позиции 1 —10).

2.5. Таблица выбора соответствующих скоростей для шприцев

20 мл расположена на лицевой стороне аппарата, таблица для

шприцев 10 и 50 мл — на задней стороне аппарата,.

2.6. Время установления рабочего режима

(начало перемеще-

ния кронштейна) при 'включении аппарата или переключении ре-

жима 'не более 1 мин.

2.7. Рабочий цикл аппарата зависит от объема В(Водимого раст-

вора и выбранной скорости. Максимальный рабочий цикл—8 ча-

сов.

2.8. Аппарат сохраняет работоспособность при температуре ок-

ружающей среды от +10 до

+35°С и относительной влажности

не более 80%.

2.9. Аппарат изготовлен в климатическом исполнении УХЛ ка-

тегории размещения. 4,2 ГОСТ 20790—82,

15150—69.

Аппарат предназначен для применения в медицинских лечеб-

но-профилактических учреждениях.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

3. КОМПЛЕКТНОСТЬ

4. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

3.1. Комплект поставки аппарата приведен в табл. 1.

4.1. Конструкция.

Таблица 1

4.1. Аппарат предвтавляет собой прямоугольную конструкцию

коробчатого типа.

Обозначение

Наименование

Кол-во

Примечание

4.1.2. На верхней крышке прибора расположено устройства

для крепления шприцев и перемещения поршней шприцев

9П2.893.000

Дозатор

4.1.3. На лицевой стороне прибора расположены:

Трубка-капилляр

Г и д р о т р а к т

1) переключатель А, В, С,

10-кратный переключатель и таблица

для шприца 20 мл;

Кронштейн

2) кнопка включения прибора с индикатором включения сети;

Винт М4

4.1.4. На правой стенке аппарата расположен индикатор па-

Барашек

ооты вращения редуктора.

шприц

/Запасные части

4.1.5. Таблица выбора скорости для шприцев

10 и 50 мл рас-

ОЮО.480.003 ТУ

Вставка плавкая

положена на задней стенке аппарата.

ВП1-1-0,5А 2 5 0 В

4.1.6. Устройство крепления и подачи поршней шприцев на-

Эксплуатационная

ходится слева вверху аппарата.

документация

4.1.7. На нижней части аппарата находится клемма для за-

9П2.893.000 ПС

Паспорт

земления.

4.1.8. Держатели предохранителей находятся внутри корпуса

аппарата.

4.2. Принцип работы.

Принцип работы аппарата заключается в том, что лекарст-

венный раствор, находящийся в шприцах, принудительно подается

в систему, подключенную к больному, с заданной скоростью, обес-

печивающей необходимый объем введения раствора.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

6. УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ

⁵- УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ

6.1. Прежде чем приступить к работе с аппаратом, необходи-

5.1. В непосредственной близости от аппарата должна быть

мо внимательно ознакомиться с техническим описанием.

установлена электрическая розетка с заземляющим контактом.

6.2. Обслуживание аппарата должно производиться в соответ-

5.2. Необходимо производить заземление аппарата в случае

ствии с

«Правилами техники безопасности при эксплуатации

использования его в помещениях с другой аппаратурой для те-

электроустановок потребителей».

рапии.

ПРЕДУПРЕЖДЕНИЕ. Корпус аппарата 'Необходимо заземлять!

5.3. Заземление аппарата выполнить медным проводом сечени-

ем не менее 2,5 мм².

-------------------------------------------------------------------------------------------------------------------------------------------------------------

7. ПОДГОТОВКА АППАРАТА К РАБОТЕ

7.2.1. Произведите дезинфекцию поверхности кожуха аппарата.

8.1. Выберите необходимые шприцы, используя только безуп-

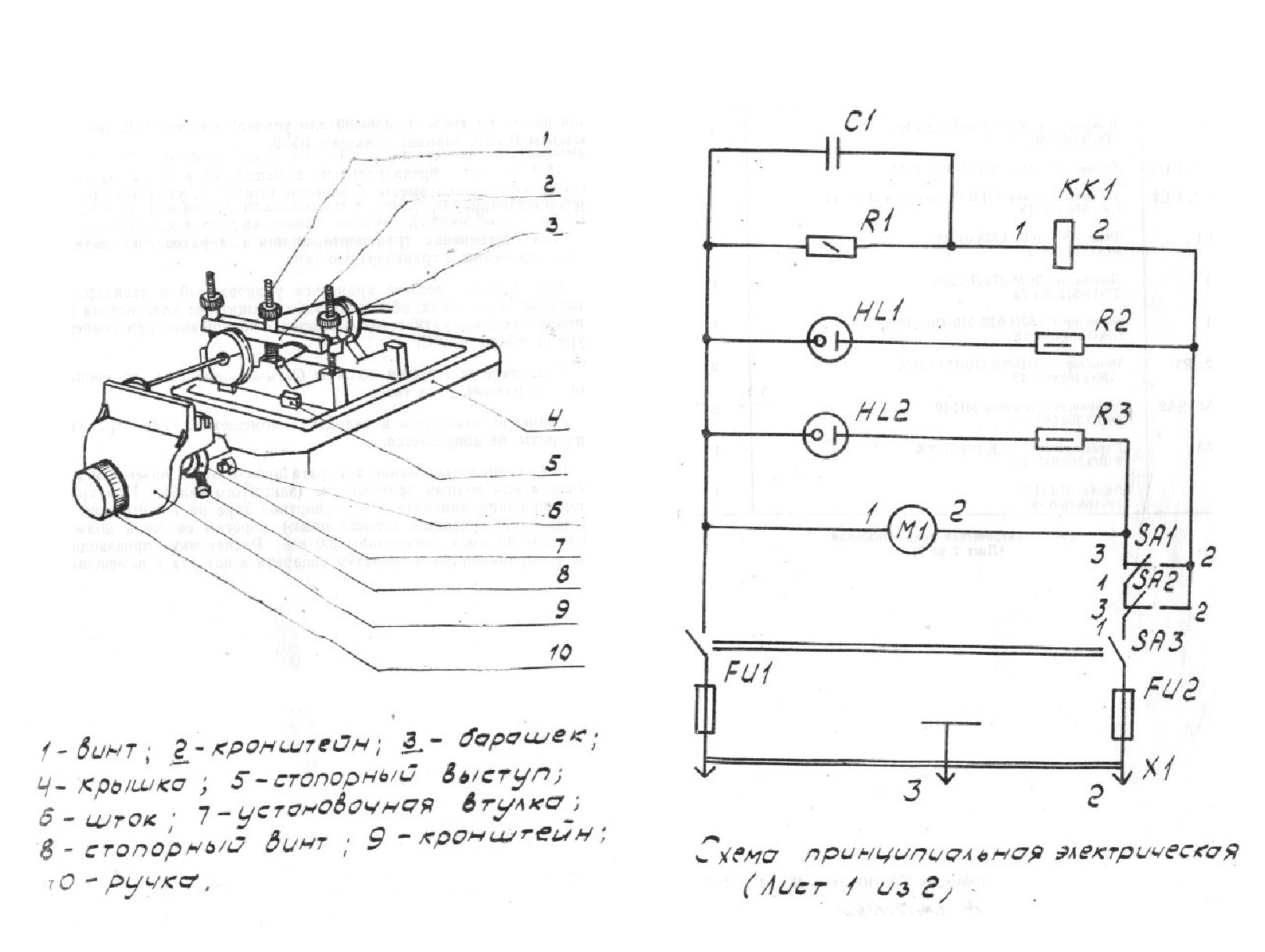

7.2.2. С помощью отвертки ввинтите прилагаемые три винта

речные в отношении плотности.

с резьбой М4 (см. приложение 1) в призмы крышки 4, установите

на средний винт кронштейн 2 и наверните барашки 3.

8.2. Наполните шприц раствором для внутривенного вливания

и соедините с проводящей раствор трубкой.

7.2.3. Вилку аппарата вставьте в розетку с заземляющим кон-

тактом.

8.3. Выпустите воздух из системы

(по вертикали).

7.2.4. Включите нажатием кнопки аппарат. При этом должна

ВНИМАНИЕ. В СЛУЧАЕ ИСПОЛЬЗОВАНИЯ НЕПЛОТНЫХ

загореться лампочка индикации с зеленым таблом, указывающая

ШПРИЦЕВ ПРИ УСТАНОВКЕ АППАРАТА НАД

на электрическое подсоединение двигателя.

БОЛЬНЫМ ВОЗМОЖНА ОПАСНОСТЬ ВОЗНИК-

Расположенный справа оптический индикатор вращения сообща-

ет о вращении редуктора.

НОВЕНИЯ ВОЗДУШНОЙ ЭМБОЛИИ И БЫСТ-

РОГО НЕКОНТРОЛИРУЕМОГО ВЛИВАНИЯ

7.2.5. Контроль прерывания электрической подачи осуществля-

ется нажатием на шток 6, расположенный под подвижной теле-

РАСТВОРА.

скопической трубкой и установочной втулкой 7.

ПОЭТОМУ АППАРАТ РЕКОМЕНДУЕТСЯ УСТА-

При этом загорается красная сигнальная лампочка

«Тревога»

НАВЛИВАТЬ ВСЕГДА НИЖЕ УРОВНЯ ПРЕД-

и подается звуковой сигнал зуммера. После возврата штока в

СЕРДИЯ.

исходное положение лампочка гаснет и диск оптического индика-

тора начинает вращатъся.

8.4. Установку шприца осуществляйте в следующей последова-

7.2.6. Регулировка подаваемого количества раствора может

тельности:

быть осуществлена как при остановленном, так и при работающем

1) Обеспечьте равномерный люфт винта ходового поворотом

двигателе. Оно избирается в таблице из

трех вертикальных граф

гайки-грибка в направлении часовой стрелки.

А, В, С и устанавливается посредством

10-ступенчатого

поворот-

ного переключателя

(позиции

1 —10) и

3-ступенчатого

поворот-

Кронштейн 2 поверните на 90° и цилиндр шприца расположите

ного переключателя (А, В, С).

на призмах крышки так, чтобы задний буртик шприца упирался

в кронштейн. При этом установите головку шприца 50 мл, 20 мл

или 10 мл в соответствующую выемку.

2) При использовании шприцев с опорами для пальцев их сле-

дует поворотом цилиндра шприца поместить в паз между стопор-

ным выступом 5 и кронштейном 2.

3) Кронштейн 2 установите в исходное положение, затяните

осторожно и равномерно барашками так, чтобы цилиндр шприца

был надежно зафиксирован.

4) Продвиньте держатель шприца до головки шприца и от-

пустите гайку-грибок.

8.5. Если при подаче малых доз начало подачи вследствие обу-

словленных технических причин несколько задерживается, то ре-

комендуется включить более высокую скорость подачи, пока на

конце трубки не будет явственно заметно ее наполнение, затем

переключить на требуемую скорость.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

8.6. Регулировку конечного выключения производите пробной

9. КОНТРОЛЬ ТЕХНИЧЕСКОГО СОСТОЯНИЯ

установкой порожнего шприца.

И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Установочную втулку 7 продвиньте по направлению корпуса до

тех пор, пока не сработает звуковая и оптическая сигнализация

9.1. Контроль вращения и соответственно подключение эл. дви-

тревоги. В этом положении установочную втулку зафиксируйте

гателя производите по индикатору включения и визуально по вра-

стопорным винтом 8.

щению диска на правой стороне аппарата.

8.7. Прибор может быть оснащен одним или двумя одинако-

9.2. Контроль системы сигнализации производите с помощью

выми шприцами.

сигнального устройства

(красная сигнальная лампочка и звуко-

вой сигнал зуммера).

8.8. По окончании процедуры выключите выключатель.

9.3. Не рекомендуется попадание раствора на поверхности ап-

8.9. Освободите винт

8 и переместите установочную втулку

парата. Остатки раствора, попавшего на поверхности, удалите во-

для освобождения штока 6.

дой с добавкой моющего раствора.

8.10. Отключение аппарата по окончании процедуры, если он

9 4. Дезинфекцию аппарата производите по ОСТ 25.1—005—87

не был отключен или возникло превышение допускаемого предель-

протиранием поверхности

3%-ным раствором перекиси водорода

ного усилия

(свыше 35H+5H) между опорами шприцев, произ-

или

1%-ным раствором хлорамина.

водится автоматически с включением сигнализации.

9.5. Произведите один раз в год смазывание ходового винта

При одновременном использовании двух шприцев максимальное

смазкой, не содержащей смол, кислот, щелочей. Поверхности сма-

допустимое противодавление сокращается на каждый шприц на-

зывайте тончайшим слоем смазки.

половину.

Отверстие для введения смазки видно после полного выдвиже-

ния телескопической трубки механизма перемещения.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

11. ТЕКУЩИЙ РЕМОНТ

10. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ

Ремонт аппарата в течение гарантийного срока выполняет пред-

И СПОСОБЫ ИХ УСТРАНЕНИЯ

ставитель завода-изготовителя.

10.1. В случае выхода из строя предохранителя после снятия

крышки 4 на обесточенном аппарате замените предохранитель.

10.2. В случае срабатывания сигнального устройства устраните

причину (перенесите установку шприца и т. д.).

-------------------------------------------------------------------------------------------------------------------------------------------------------------

12. СВИДЕТЕЛЬСТВО О ПРИЕМКЕ

13. ГАРАНТИИ ИЗГОТОВИТЕЛЯ

Аппарат для дозированного вливания

«Дозатор»

13.1. Изготовитель гарантирует соответствие аппарата требо-

ваниям действующей технической документации при соблюдении

соответствует техническим условия

условий эксплуатации, хранения и транспортирования.

знан годным для

Гарантийный срок эксплуатации—12 месяцев со дня ввода

в эксплуатацию, но не более 24 месяцев со дня отгрузки с завода.

13.2. Завод не несет материальной ответственности за выход

ОТК-

из строя в период гарантийного срока электро- и радиотехниче-

ских изделий, изготавливаемых другими предприятиями в соот-

ветствии с ГОСТ и ТУ на эти изделия.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

14. СВЕДЕНИЯ О РЕКЛАМАЦИЯХ

15. СВЕДЕНИЯ О КОНСЕРВАЦИИ, УПАКОВКЕ,

ХРАНЕНИИ И ТРАНСПОРТИРОВАНИИ

14.1. В случае выхода из строя аппарата и невозможности уст-

ранения неисправности своими силами ремонт аппарата в тече-

15.1. Аппарат подвергается консервации в соответствии с тре-

ние гарантийного срока производит завод-изготовитель.

бованиями ОСТ 64—1—69—80 для условий хранения Л, вариант

защиты ВЗ-10, вариант упаковки ВУ-5.

14.2. При необходимости завод-изготовитель дает необходимые

консультации.

15.2. Аппарат, предварительно помещенный в чехол из поли-

этиленовой пленки вместе с влагопоглотителем, укладывается в

14.3. К аппаратам, подлежащим возврату заводу-изготовителю

первичную тару.

и упакованным в тару на данный аппарат, должен быть приложен

перечень обнаруженных неисправностей.

Для обеспечения транспортирования аппаратов о>ни должны

быть упакованы в транспортную тару.

15.3. Аппарат должен храниться упакованный в стандартной

упаковке в условиях, обеспечивающих защиту от воздействия ме-

хакичеоких и климатических факторов в помещениях при темпера-

туре от +5 до +40°С.

Складские помещения должны быть изолированы от проник-

новения разного рода газов.

Хранение химикатов в складских помещениях, где хранятся

аппараты, не допускается.

15.4. Транспортирование аппарата производится наземным, воз-

душным или водным транспортом

(закрытого типа). При тран-

спортировании аппарата в транспортной таре на автомашине по

булыжным, грунтовым

(проселочным) дорогам скорость должна

быть 20—40 км/ч, расстояние 200 км. Распаковку производите

после выравнивания температур аппарата и воздуха в помещении.

•

1!)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Прил_{ожение2}

Приложение1

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Приложение 2

Поз.

Наименование

Кол-во

обозн.

С1

Конденсатор К40У-9-400-0,15 + 10%

ОЖО.462.056 ТУ

FUl, FU2

Вставка плавкая ВП1-1-0.5А 250В

HL1, HL2

Лампа неоновая ТН-0,3 с цоколем Е

10/13

СУЗ.374.214 ТУ

КК1

Реле РЭС-10-РС4.529.031-06

РСО.452.049 ТУ

Двигатель ДСМ-375-Л-220В

ТУ-16-512.309-78

Резистор С2-ЗЗН-0,25-910кОм-10%

. ОЖО.467.093 ТУ

R2, R3

Резистор С233Н-0,5-470кОм+10%

ОЖО.467.093 ТУ

SAl, SA2

Микропереключатель МП-10

ОЮО.360Ю07 ТУ

SA3

Переключатель П2К-Н-1-15-2-6

ЕЩО.360.037 ТУ

Вилка ВШ-Ц-20

ТУ-16К73-01-87

Схема электрическая принципиальная

(Лист 2 из 2)

1990 г., ф. УОППО. Заказ №

148—2000.

///////////////////////////////////////
