BKG. Малый грузовой лифт. Монтажная инструкция
11.2
Руководство по монтажу
Монтаж, ввод в эксплуатацию и проверка должны выполняться только
авторизованным и подготовленным квалифицированным персоналом.
Подробную информацию о технике безопасности найдете в главе 2 этого
Руководства по эксплуатации.
11.2.1
Ответственность установщика (сборочное предприятие)
•
Малый грузовой лифт должен монтироваться установщиком согласно
Руководству по монтажу.
•
Сборочное предприятие должно обратить внимание на фактически
имеющиеся условия окружающей среды и конструктивные
возможности и учитывать получаемые от этого виды опасности и
угрожающие события. Соответственно действующие национальные
предписания должны соблюдаться сборочным предприятием.
•
Монтажные работы должны проводиться только обученным и
авторизованным квалифицированным персоналом.
•
Все работы на электрической установке и электрооборудовании
должны выполняться только специалистами-электриками.
•
Необходимо надевать индивидуальные средства защиты. В
частности, при проведении работ в шахте должны устанавливаться
соответствующие предохранительные устройства.
•
Рабочие зоны, как, напр., доступ в шахту и помещение силовой
установки, должны защищаться и ограждаться.
•
Должны использоваться только соответствующие инструменты и
подъемные механизмы.
•
Должна соблюдаться допустимая грузоподъемность подъемных
механизмов, точек крепления и грузозахватных приспособлений.
•
Моменты затяжки болтовых соединений должны соблюдаться по
таблице.
•
Перед проведением монтажных работ необходимо выключить
главный выключатель электропитания малого грузового лифта и
обеспечить блокировку от повторного включения.
•
Установщик должен установить и зафиксировать письменно, что
малый грузовой лифт правильно смонтирован, соединен с
предназначенным для него корпусом постройки и шахта правильно
обнесена стеной. В противном случае ввода в эксплуатацию не
должно быть.
•
Проверки до ввода в эксплуатацию нужно выполнять согласно норме
EN81-3: 2000 приложение D.
•
Технически правильный монтаж должен документироваться
сборочным предприятием в письменном виде.
•
Руководство по монтажу необходимо сохранить.
Значения для стальных конструкций/гальванически оцинкованных винтов
Моменты затяжки [Нм]
d
5.6
8.8
10.9
M5
2,5
5,4
7
M6
4,5
9,5
13
M8
11
23
32
M10
22
46
64
M12
38
80
110
M14
60
125
180
M16
92
195
275
Таблица: Моменты затяжки для стали
Предупреждение!
Опасность травматизма при недостаточной квалификации!
Монтаж, ввод в эксплуатацию и проверка должны выполняться только
авторизованным и подготовленным квалифицированным персоналом.
Поэтому:
•
эти работы выполняются только специализированным персоналом.
•
опасные участки (напр., лифтовая шахта, помещение силовой
установки) должны ограждаться.
Предупреждение!
Опасность травматизма от ненадлежащей безопасности установки до
входа в лифтовую шахту!
Ненадлежащая безопасность лифтовой шахты при выполнении работ
по установке или техническому обслуживанию может привести к
тяжелым травмам и повлечь за собой смерть.
Поэтому:
•
Перед входом в лифтовую шахту авторизованного
квалифицированного персонала остановить установку и включить все
необходимые предохранительные устройства.
•
В опасные участки имеет право входить только авторизованный
квалифицированный персонал.
11.2.2 Проверка дверей шахты
Перед использованием малого грузового лифта в ручном режиме: Следует
проверить отсутствие кого-либо из персонала в шахте.

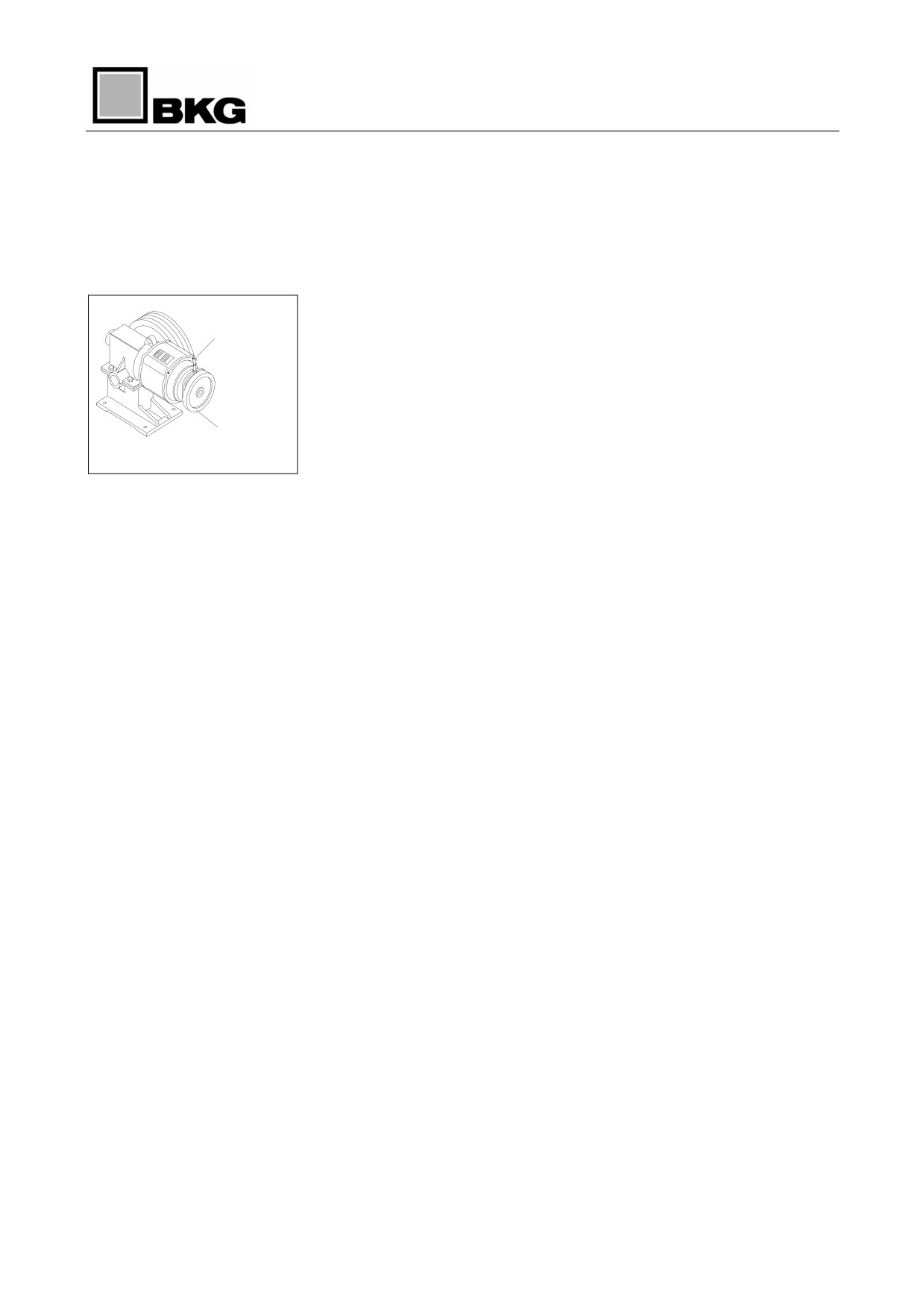

• Отпускание тормоза (1)
• Кабина лифта вращением маховика (2) выходит из зоны двери.
1
• Проверить, не открывается ли дверь шахты.
• Все двери шахты не должны открываться.
2
11.2.3 Проверка тормозного устройства
• Кабину лифта загрузить весом в 125% от номинальной нагрузки.
• Кабину лифта при монтажной проверке отправить движением вниз.
• После достижения номинальной скорости кабину лифта остановить.
• Кабина лифта должна надежно затормозиться до полного останова.
11.2.4 Периодические проверки
После ввода лифта в эксплуатацию нужно регулярно выполнять проверки,
чтобы убедиться в его безопасном для эксплуатации состоянии. Эти проверки
нужно выполнять в соответствии с EN 81-3: 2000, приложение E.1.
Частота проверок: В зависимости от национальных предписаний и от
продолжительности нагрузки.
11.2.5 Проверки после значительных изменений и аварий
После значительных изменений и аварий нужно выполнить проверки с целью
выяснения того, соответствует ли ещё лифт требованиям EN 81-3:2000.
Проверки выполняются по приложению Е.2 к норме.

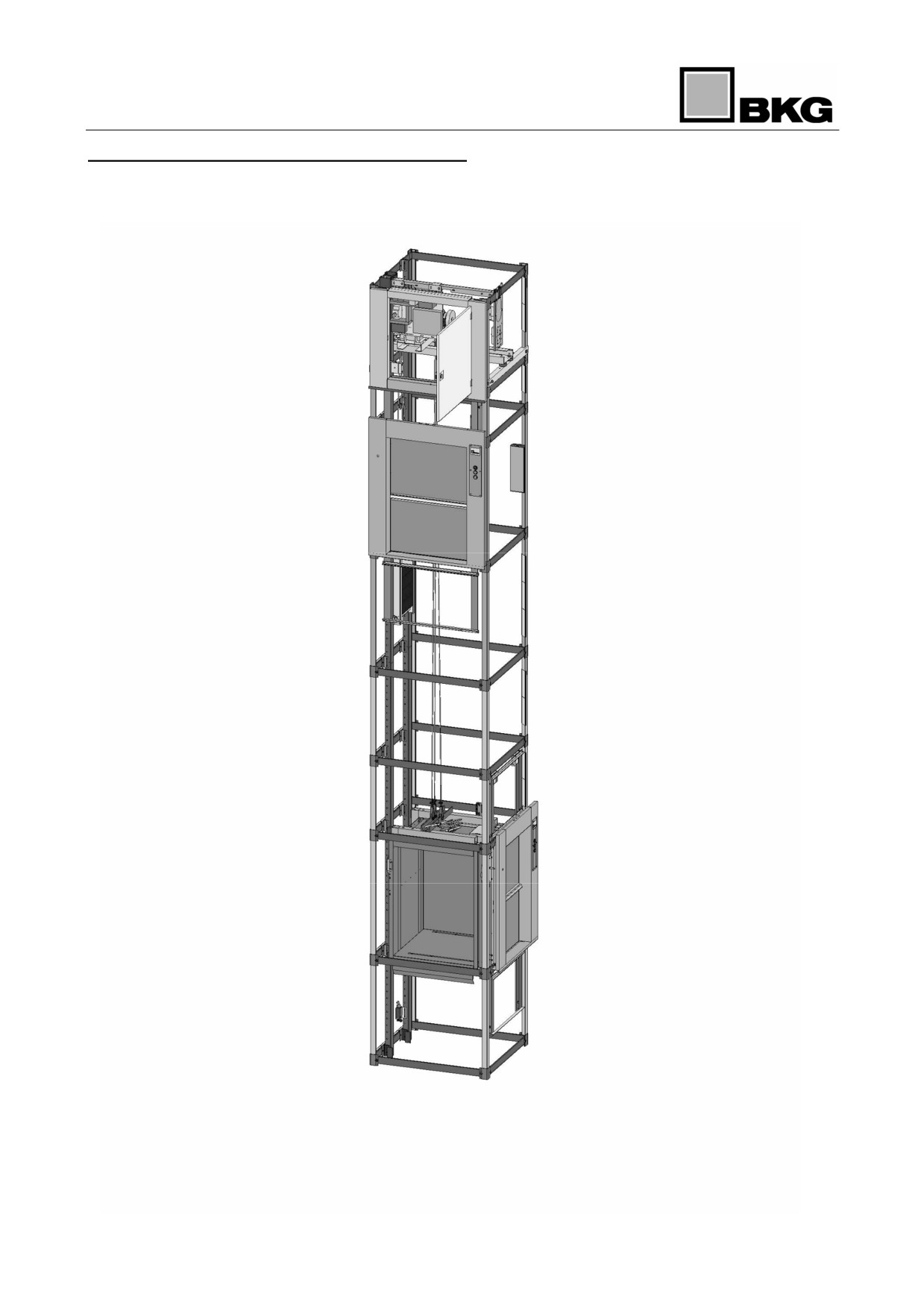

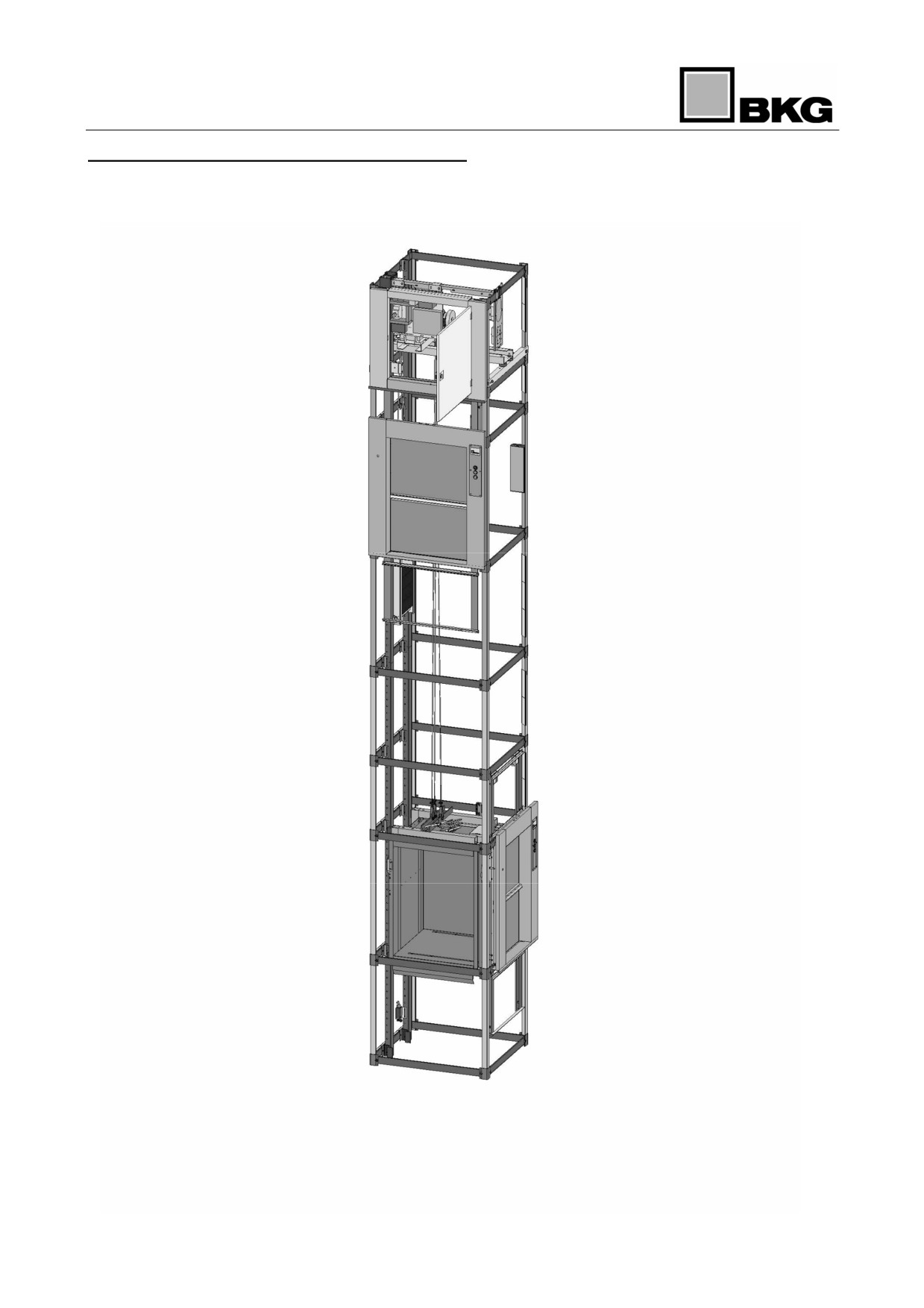

5-60004-0537 1-8
Typ: 50.45/7; 100.45/7
5-60004-0537 2-8
Typ: 50.45/7; 100.45/7
*: при наличии!
5-60004-0537 3-8
Typ: 50.45/7; 100.45/7
5-60004-0537 4-8
Typ: 50.45/7; 100.45/7
5-60004-0537 5-8
Typ: 50.45/7; 100.45/7
5-60004-0537 6-8
Typ: 50.45/7; 100.45/7
*: при наличии

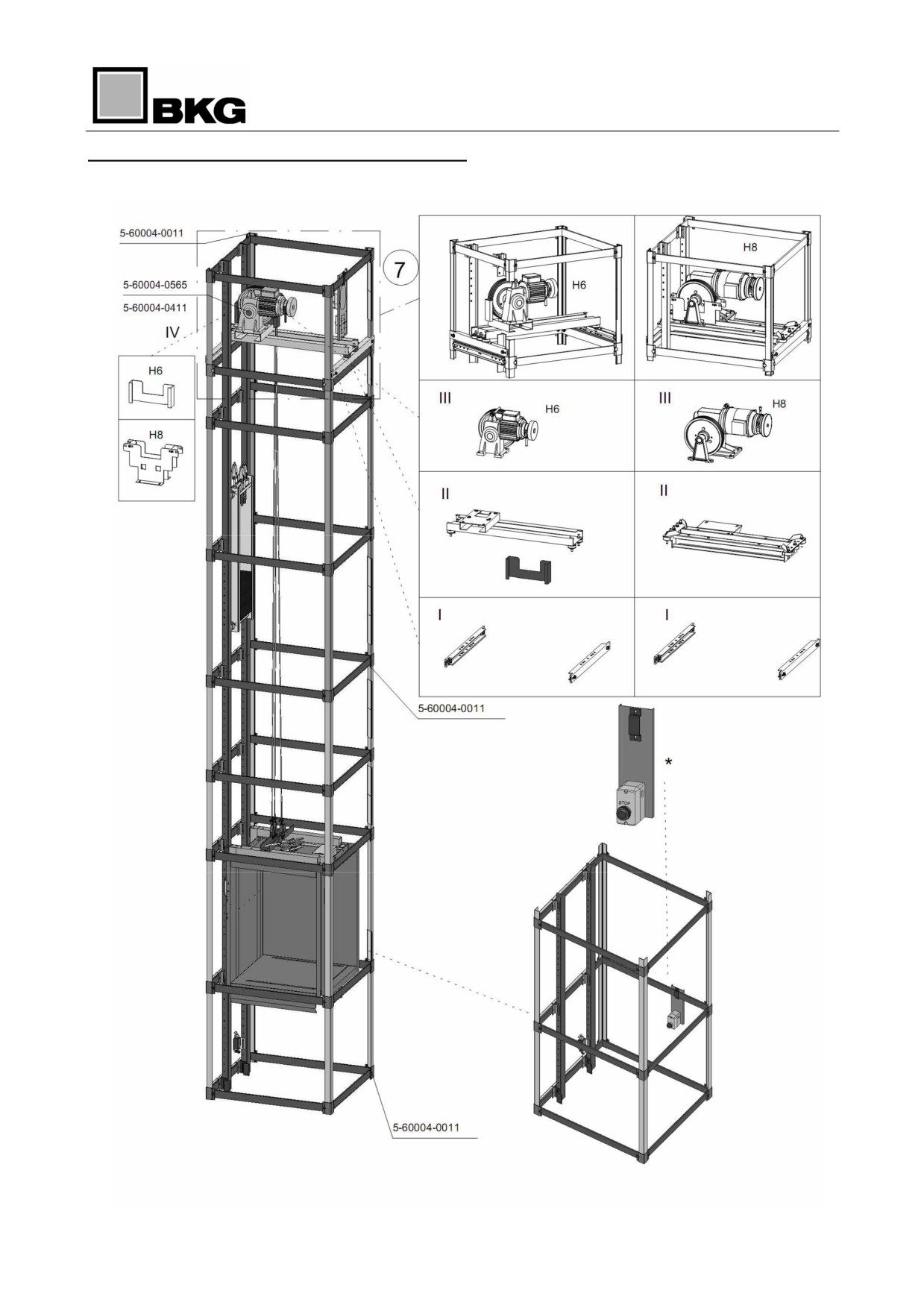

5-60004-0537 7-8
Typ: 50.45/7; 100.45/7

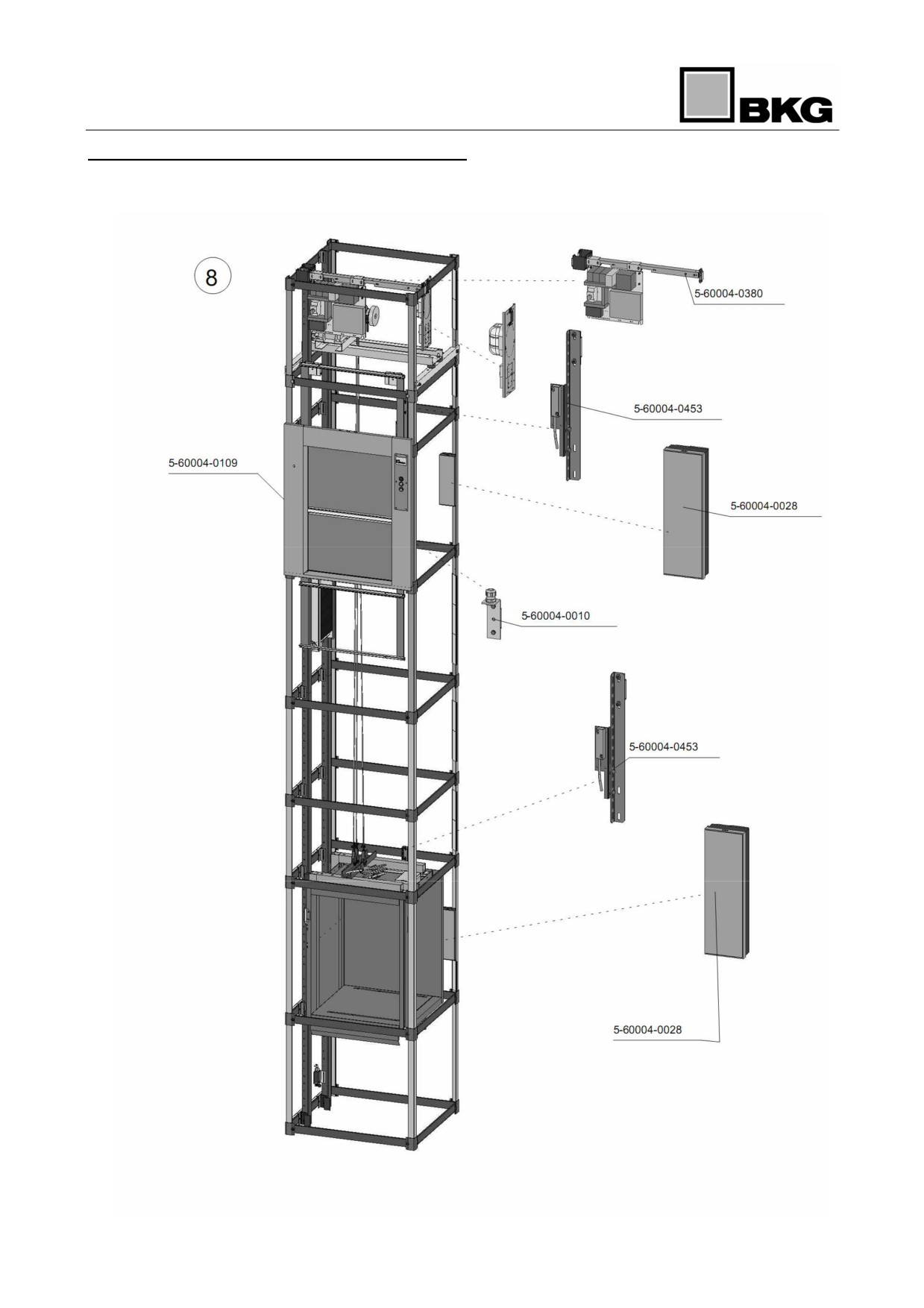

5-60004-0537 8-8
Typ: 50.45/7; 100.45/7

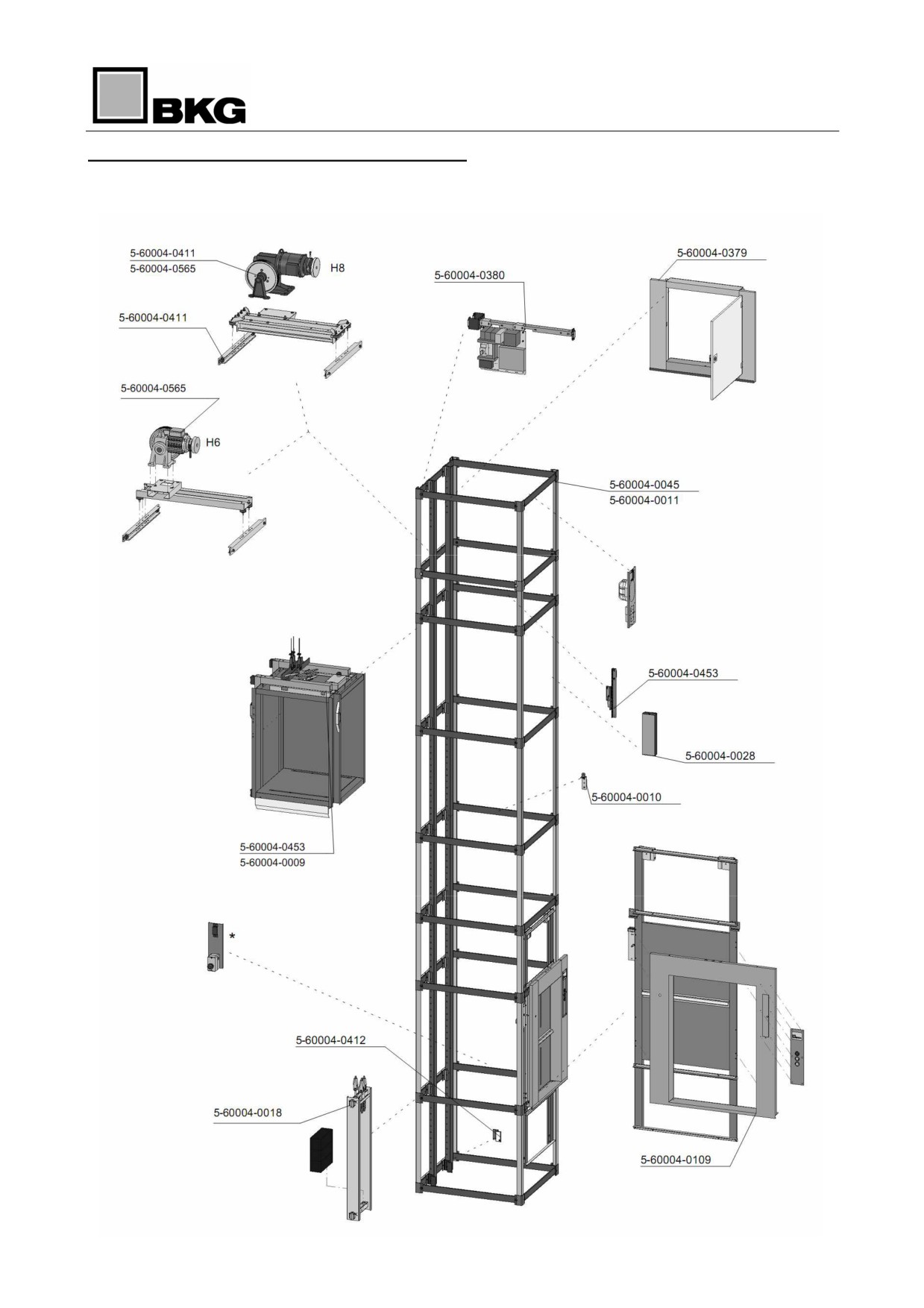

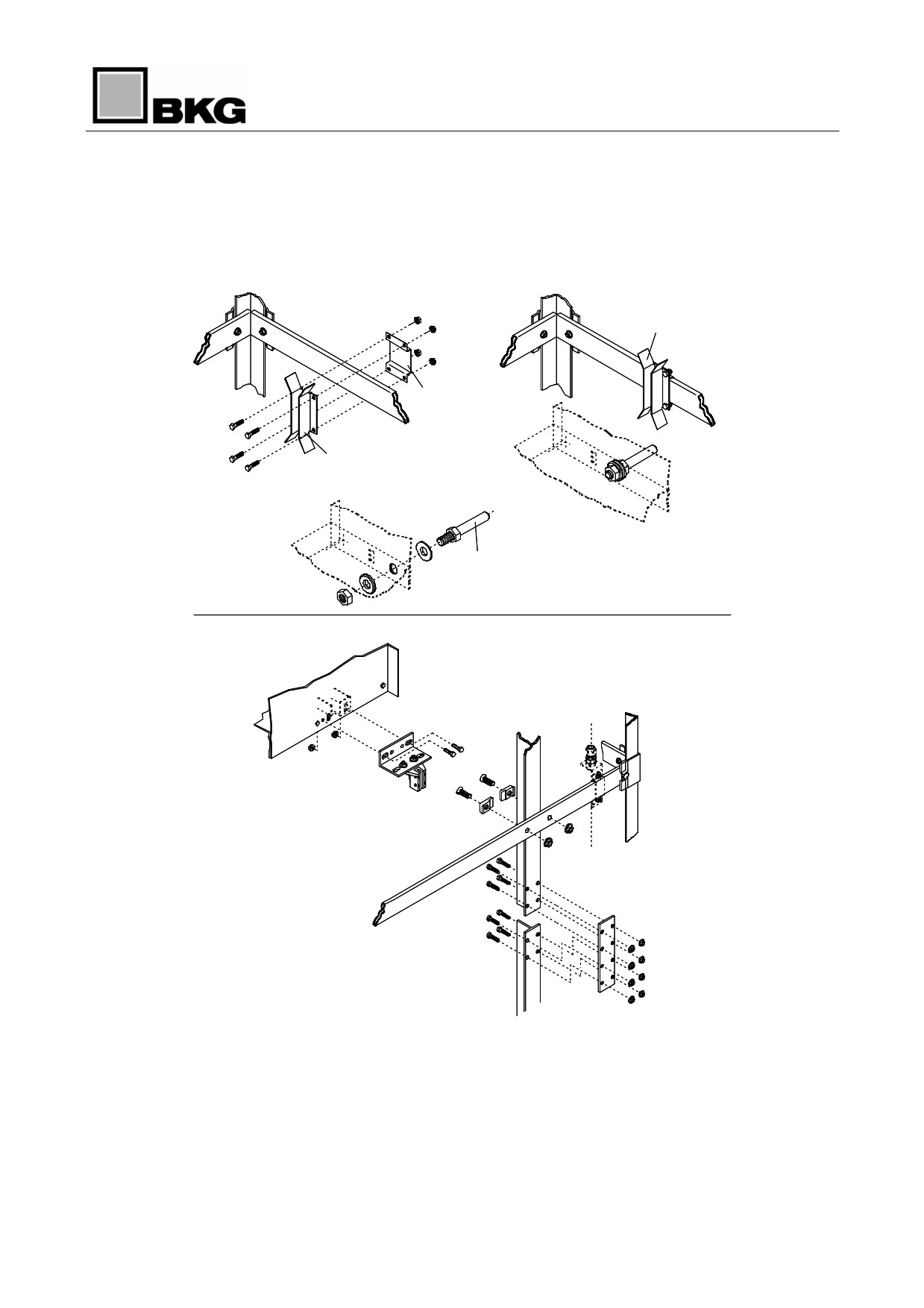

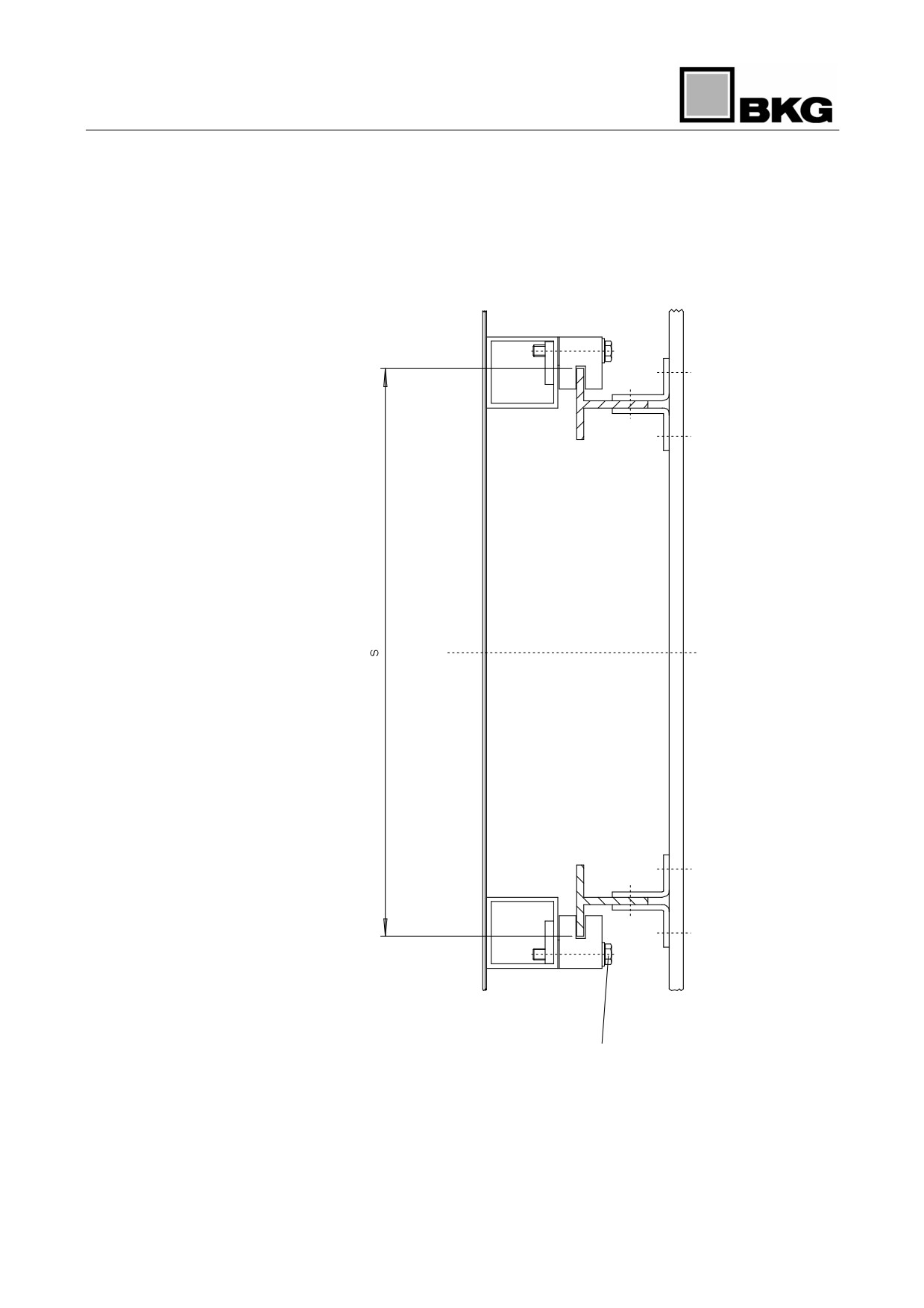

5-60004-0009 Регулируемый направляющий башмак
1: После откручивания винтов направляющий башмак настраивается по штихмасу!
1

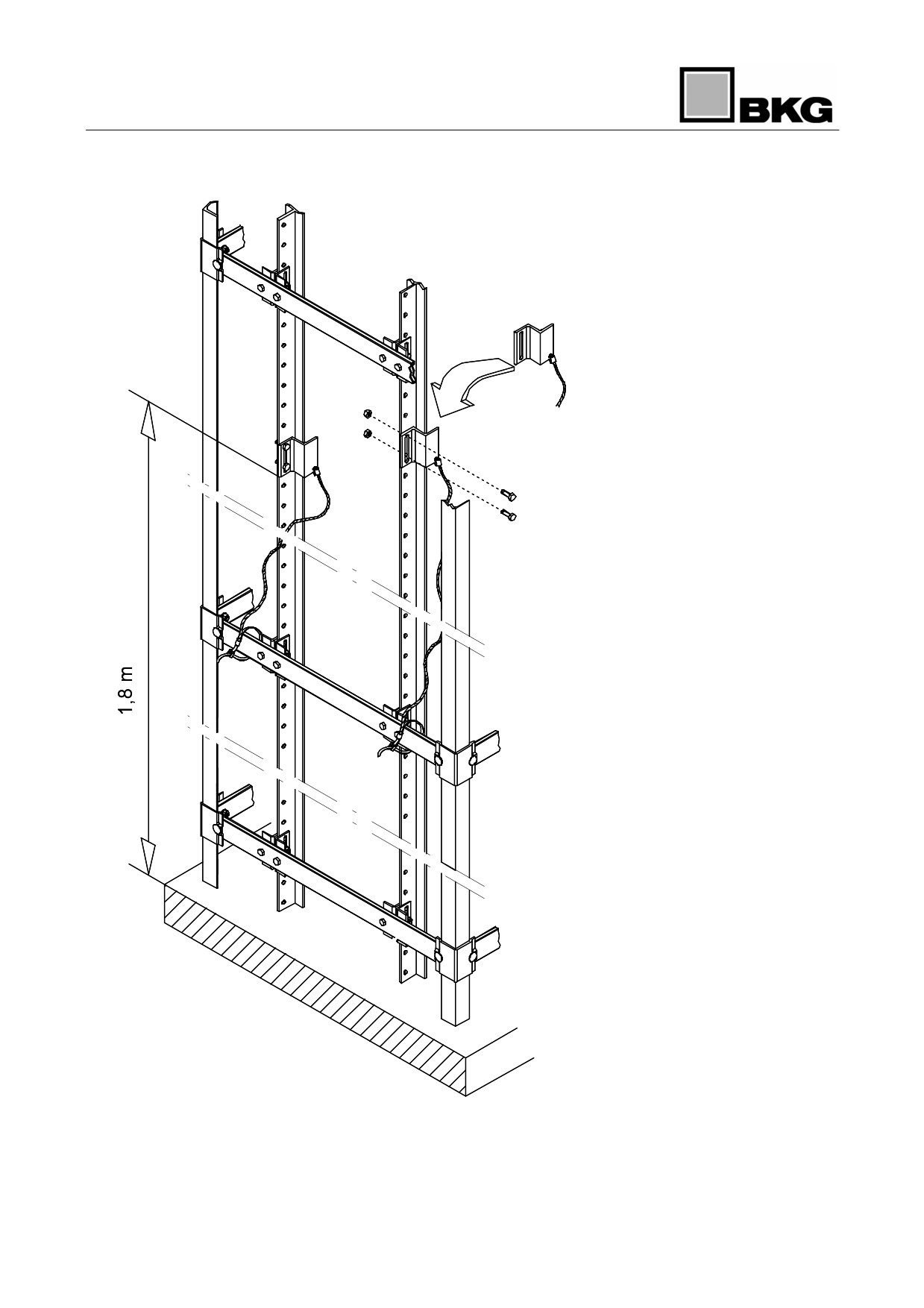

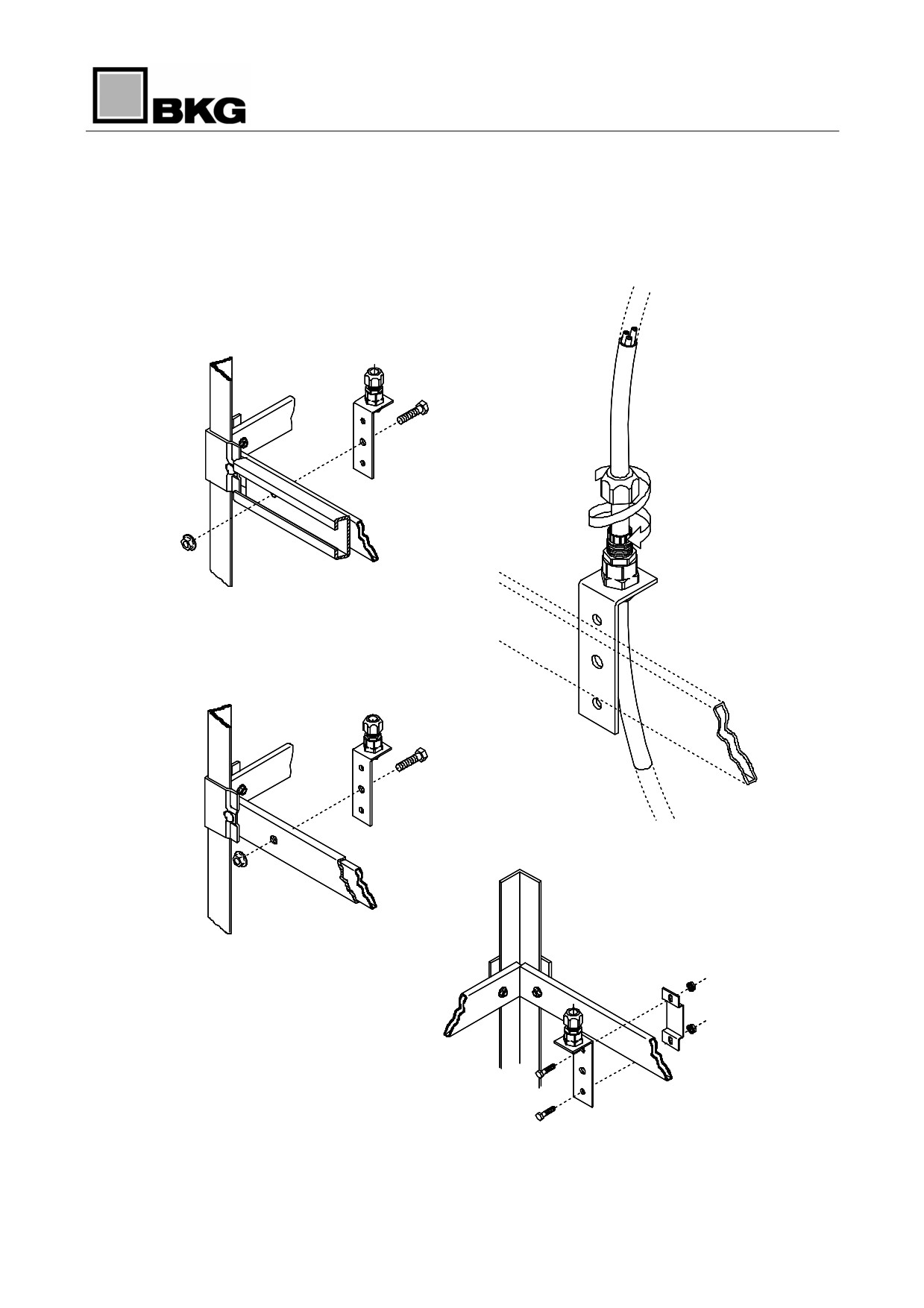

5-60004-0010 Держатель подвесного кабеля

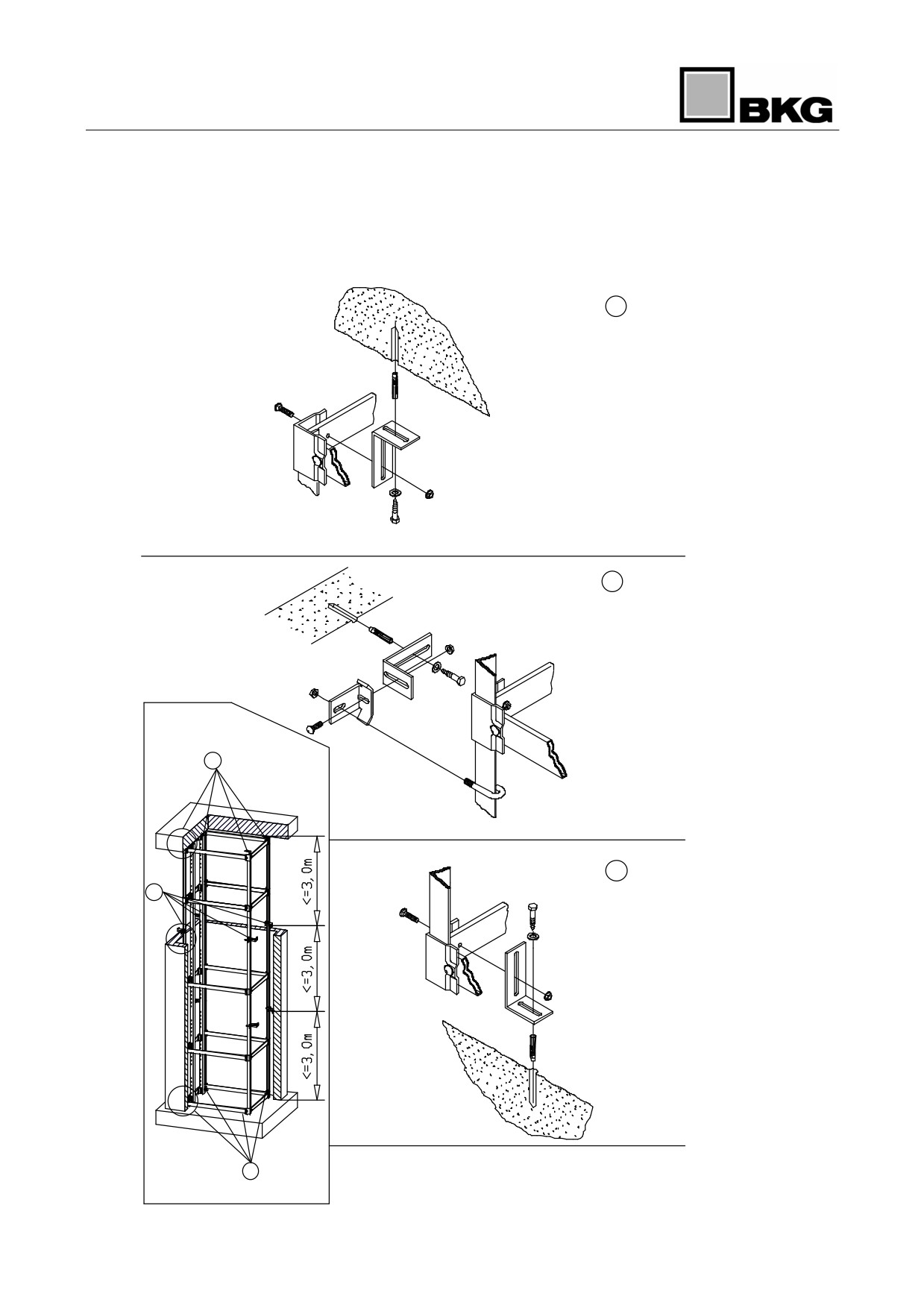

5-60004-0011 Анкерное крепление каркаса шахты
1: Основание шахты
2: Стена шахты
3: Потолок шахты
Вид крепления (напр., дюбели) должен согласовываться силами заказчика на корпусе постройки.
3
2
3
(4x)
1
2
(4x)
1
(4x)

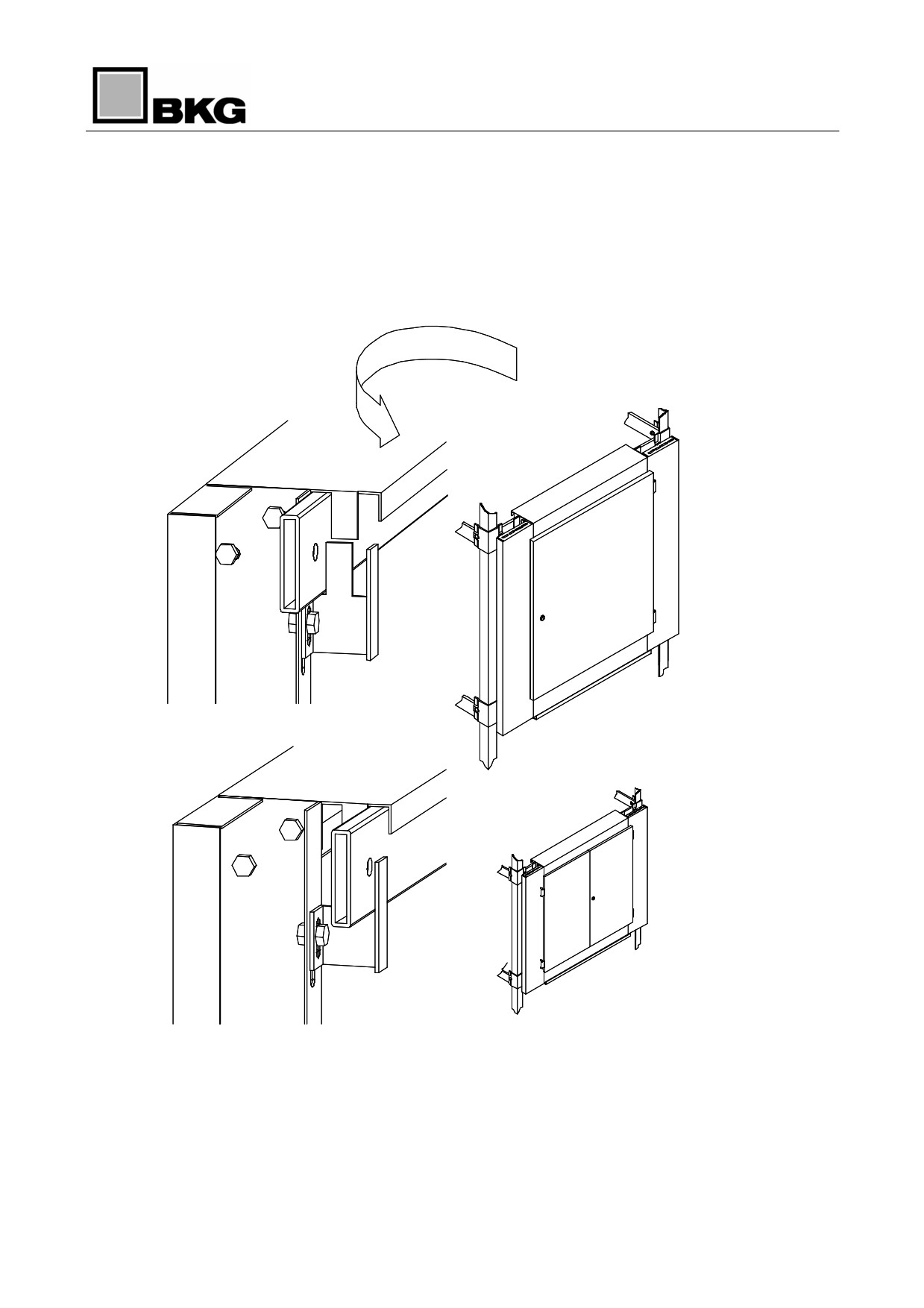

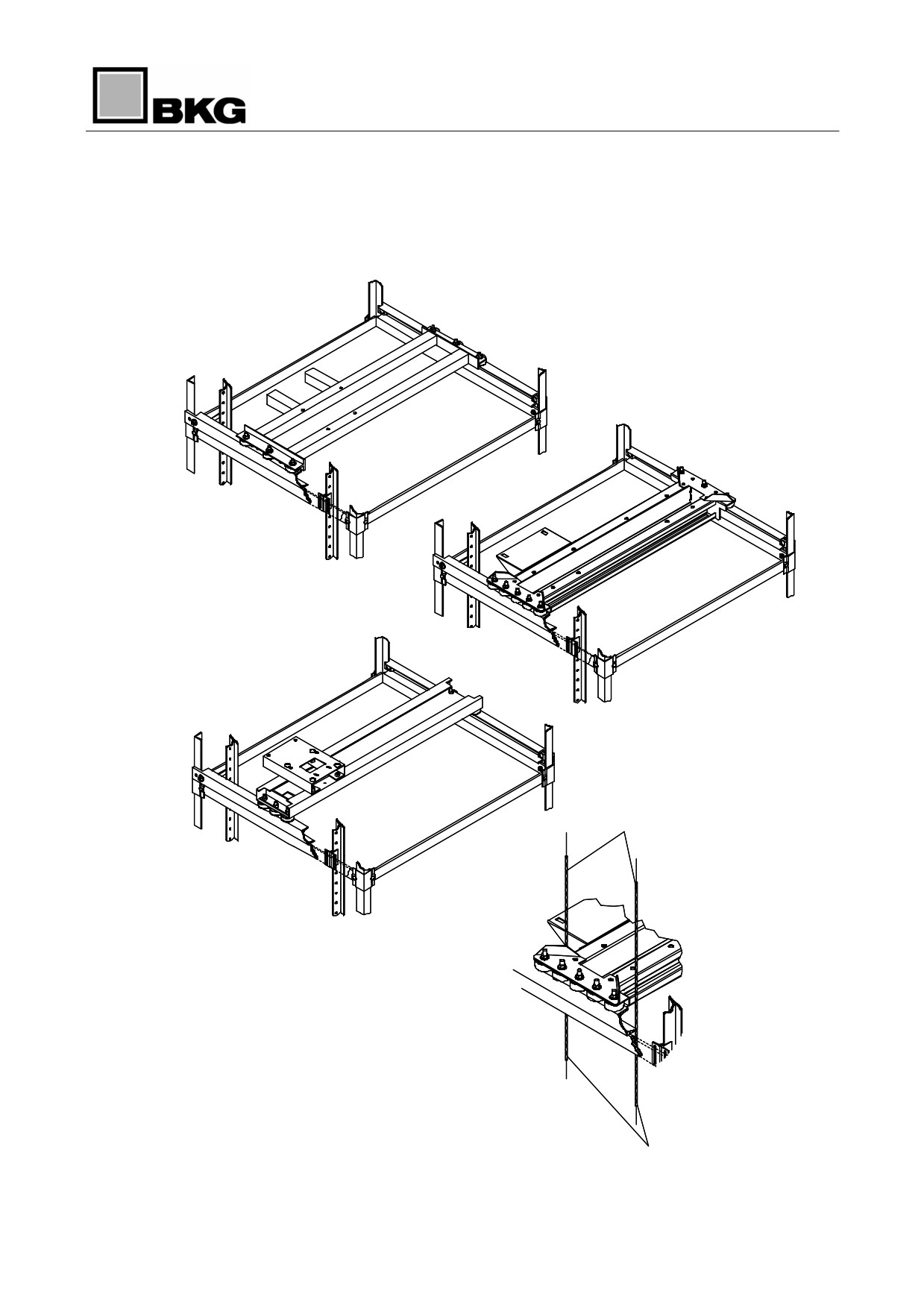

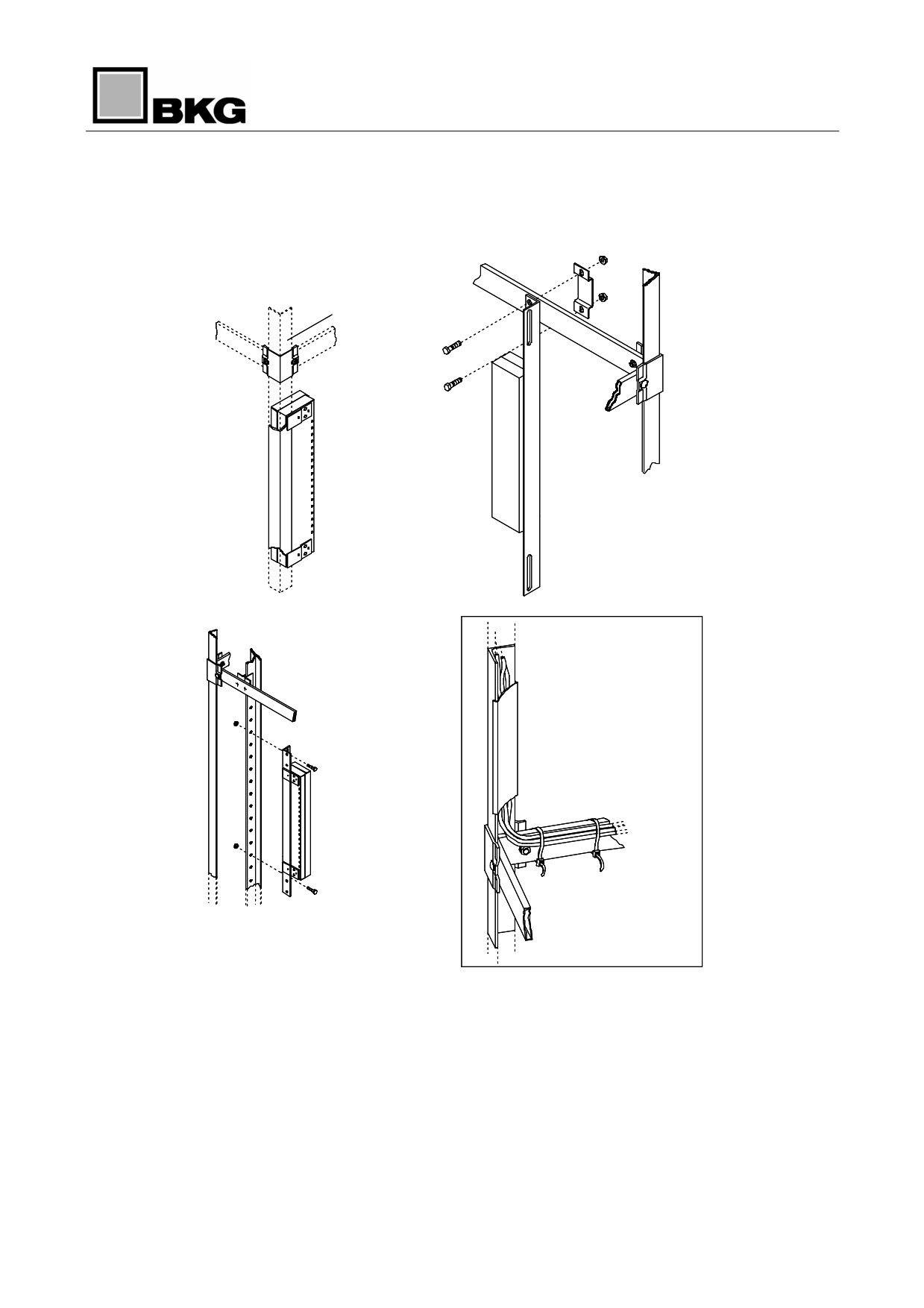

5-60004-0028 Кабельный ящик этажа

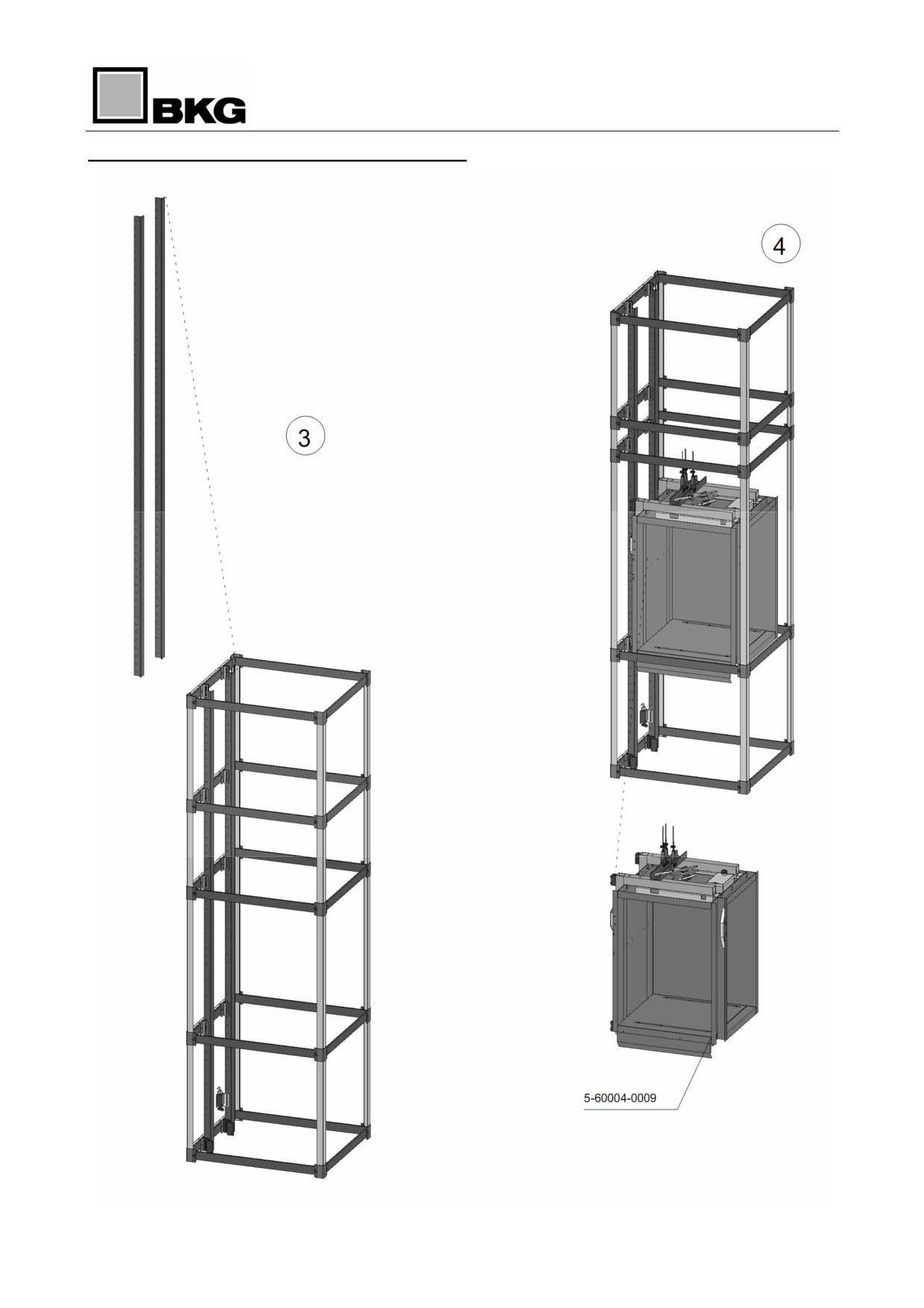

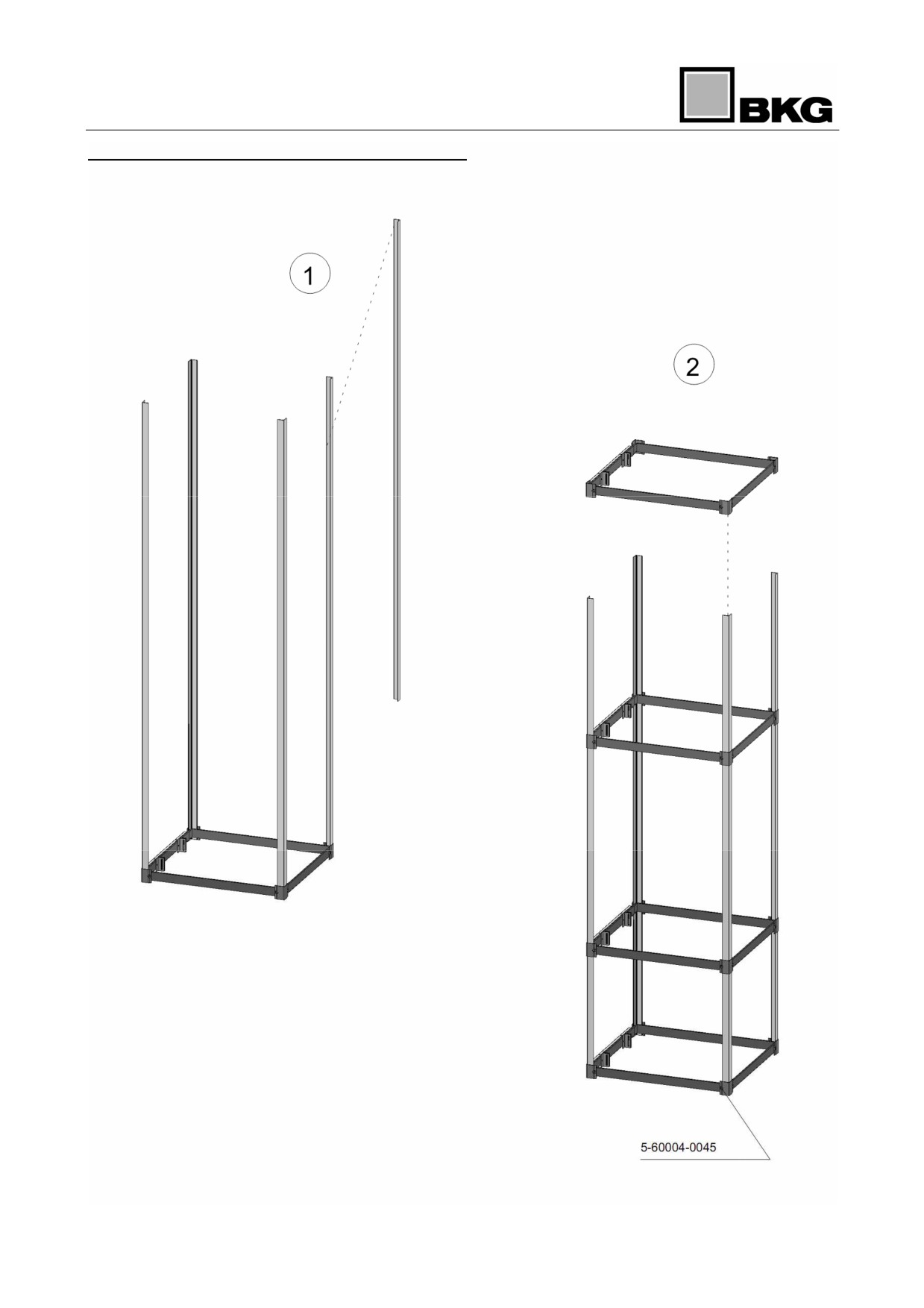

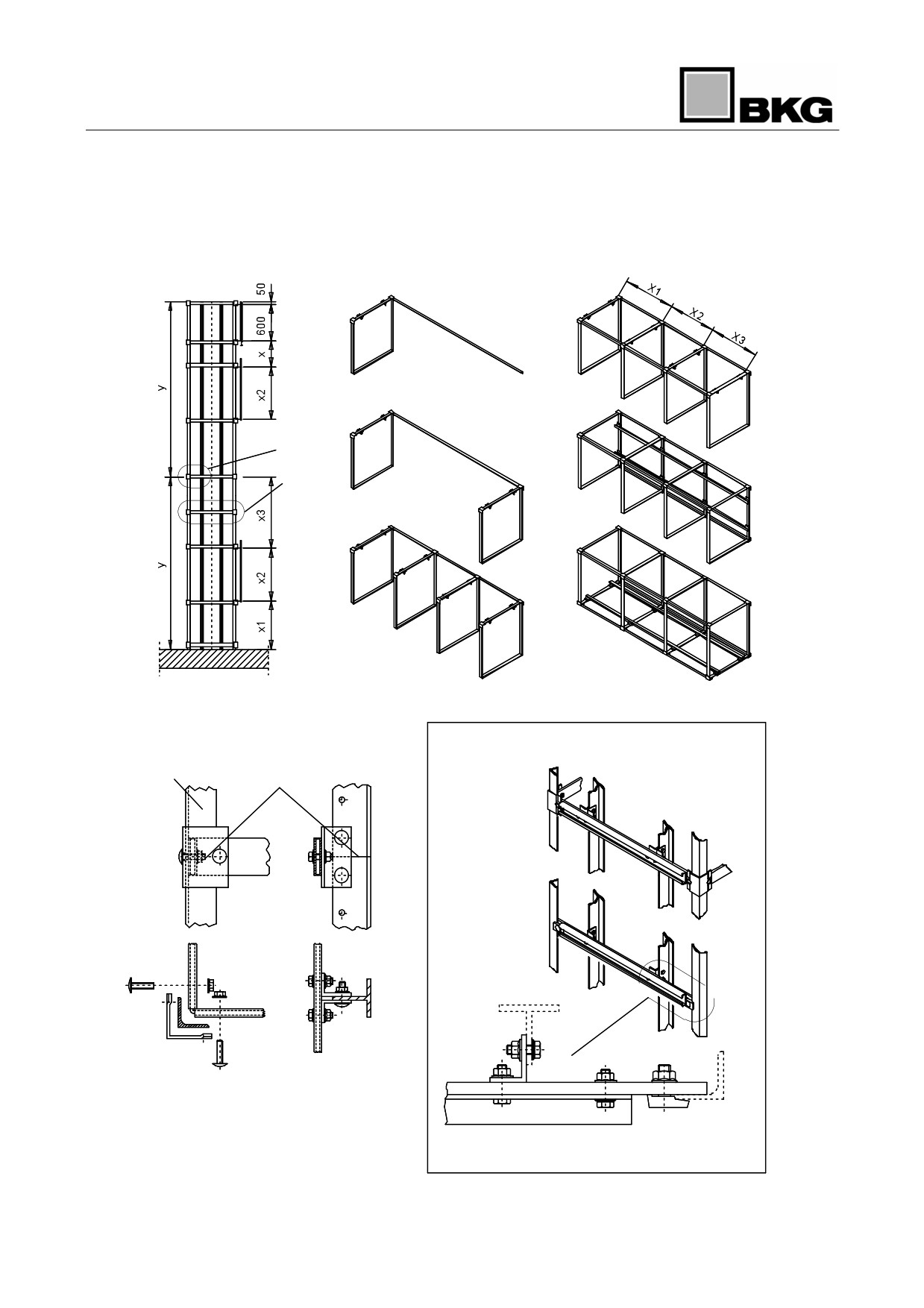

5-60004-0045 Каркас
X-Y- Взять размеры из заказного монтажного чертежа!
1.
4.
2.
5.
Z
W
3.
6.
W
Z

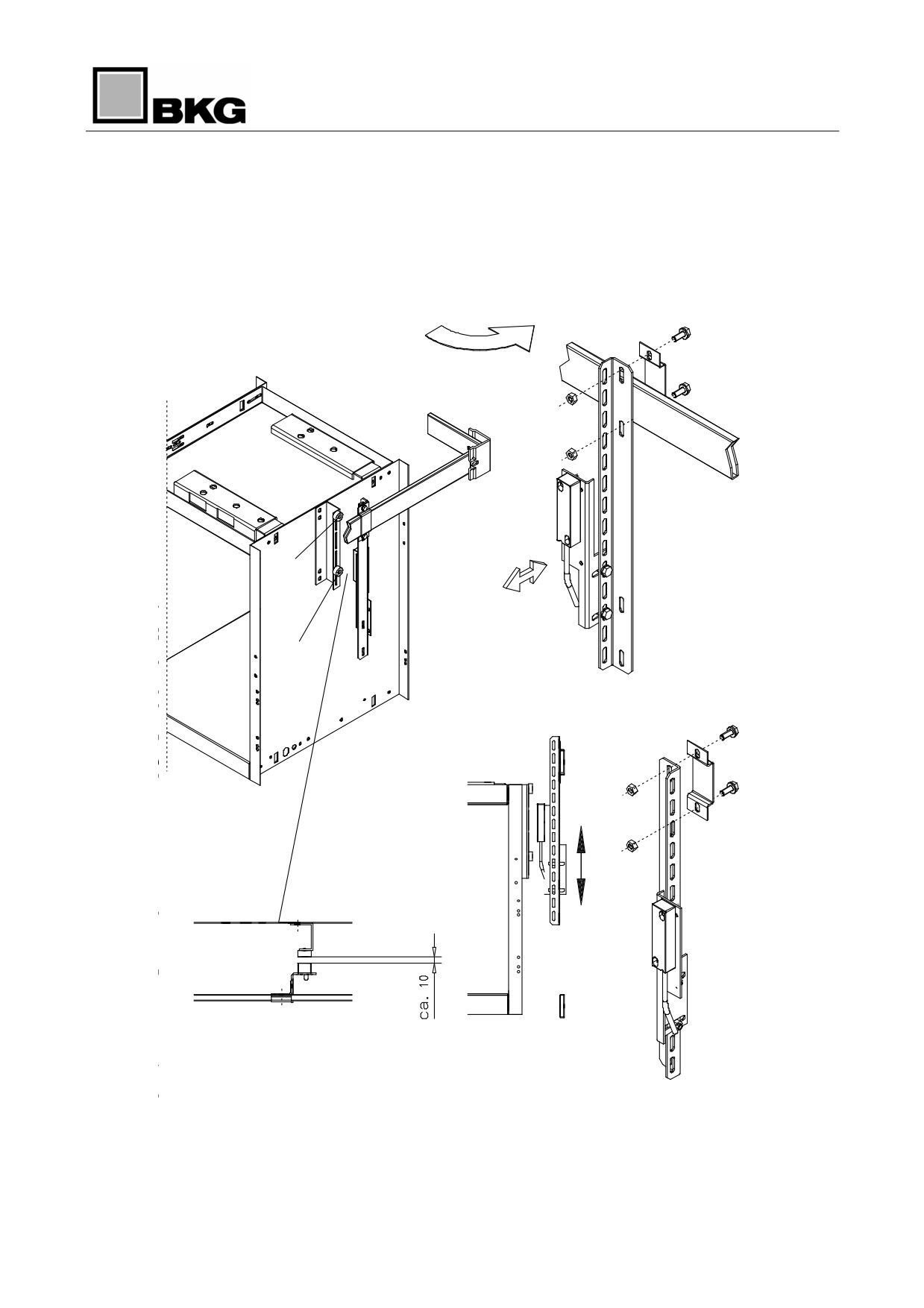

5-60004-0453 Выключатель с соленоидным приводом
1: красный
2: зеленый
1
2

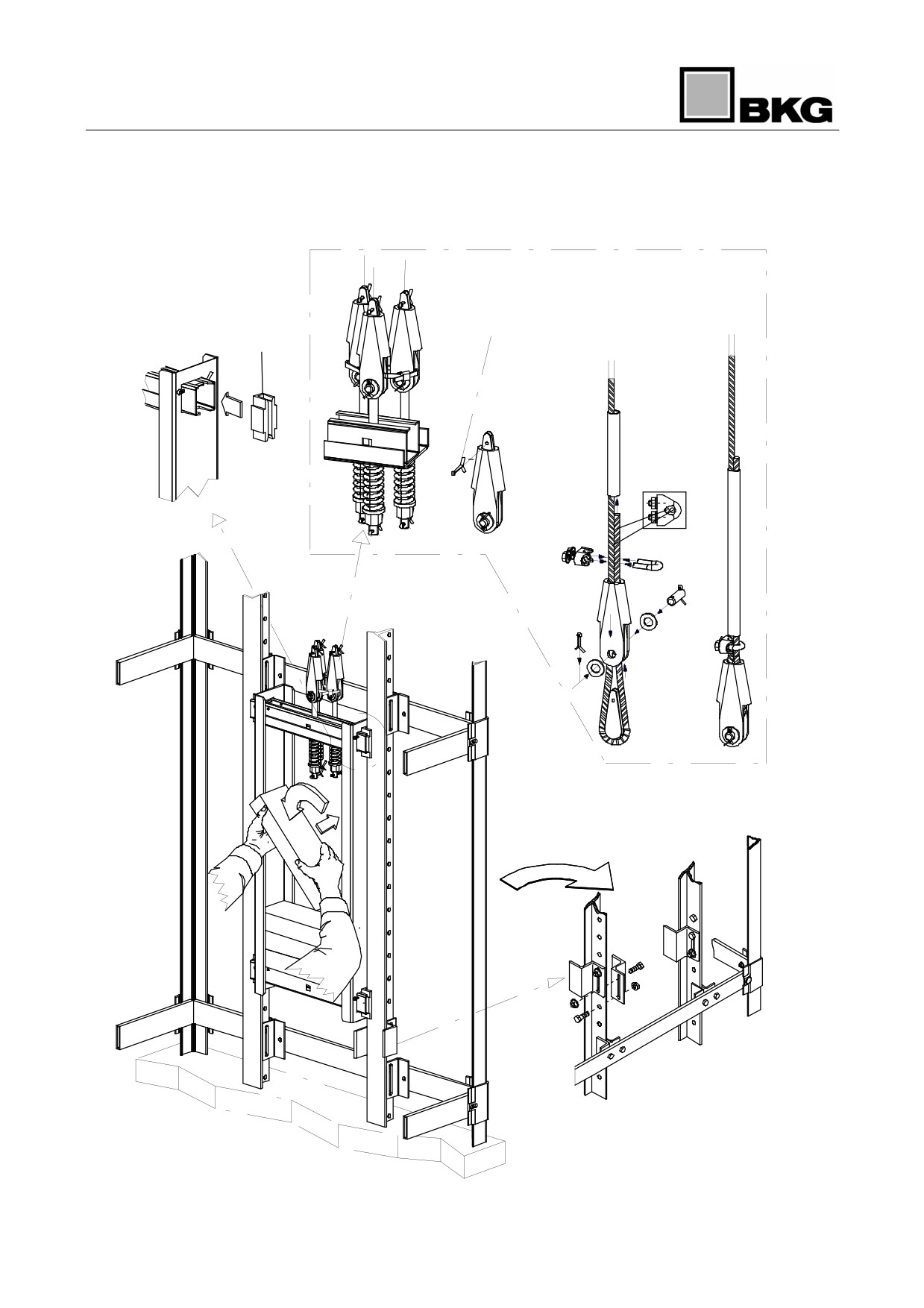

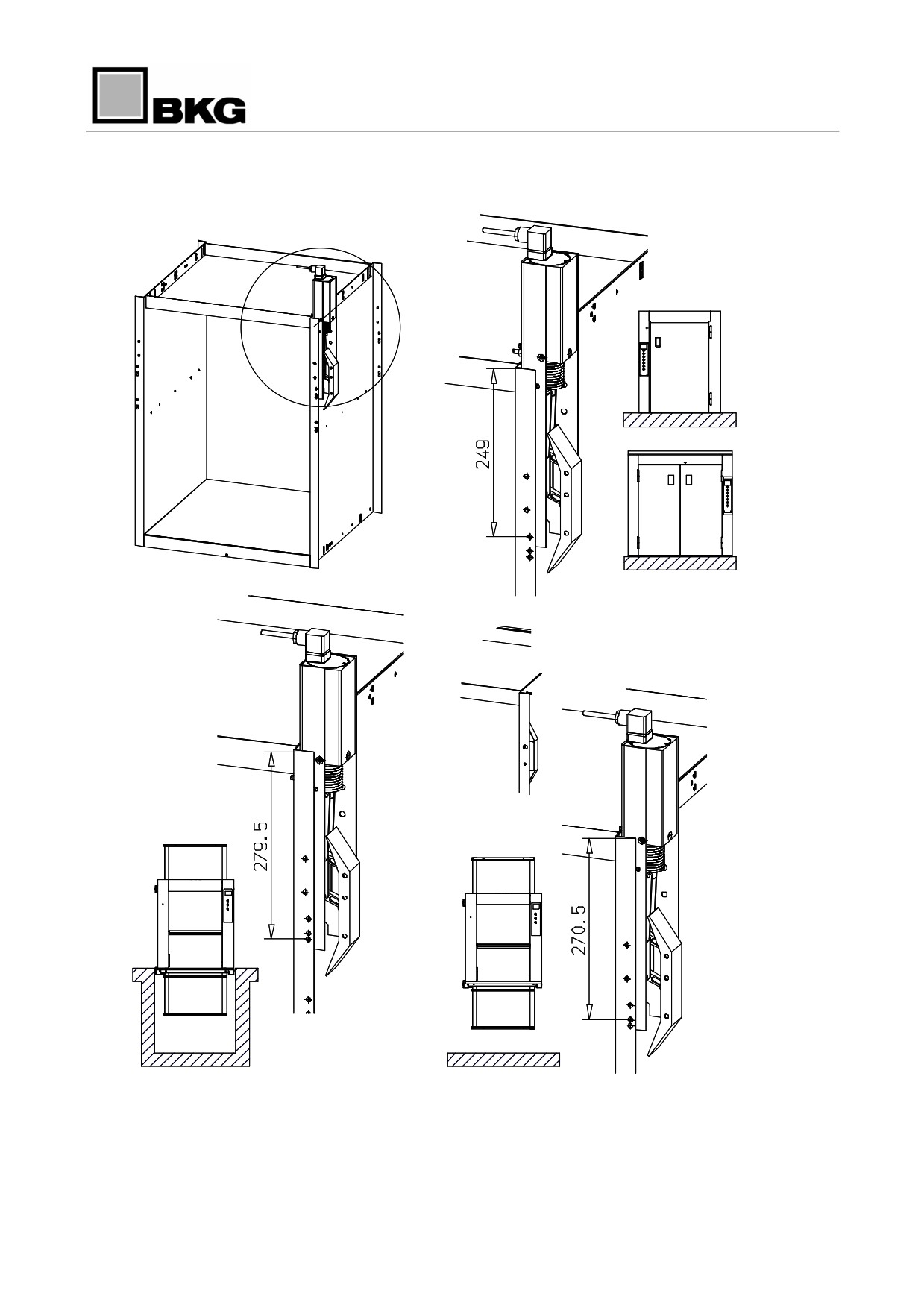

5-60004-0412 Поддерживающее устройство
5-60004-0103 Втягивающий башмак/3-я направляющая
при наличии!

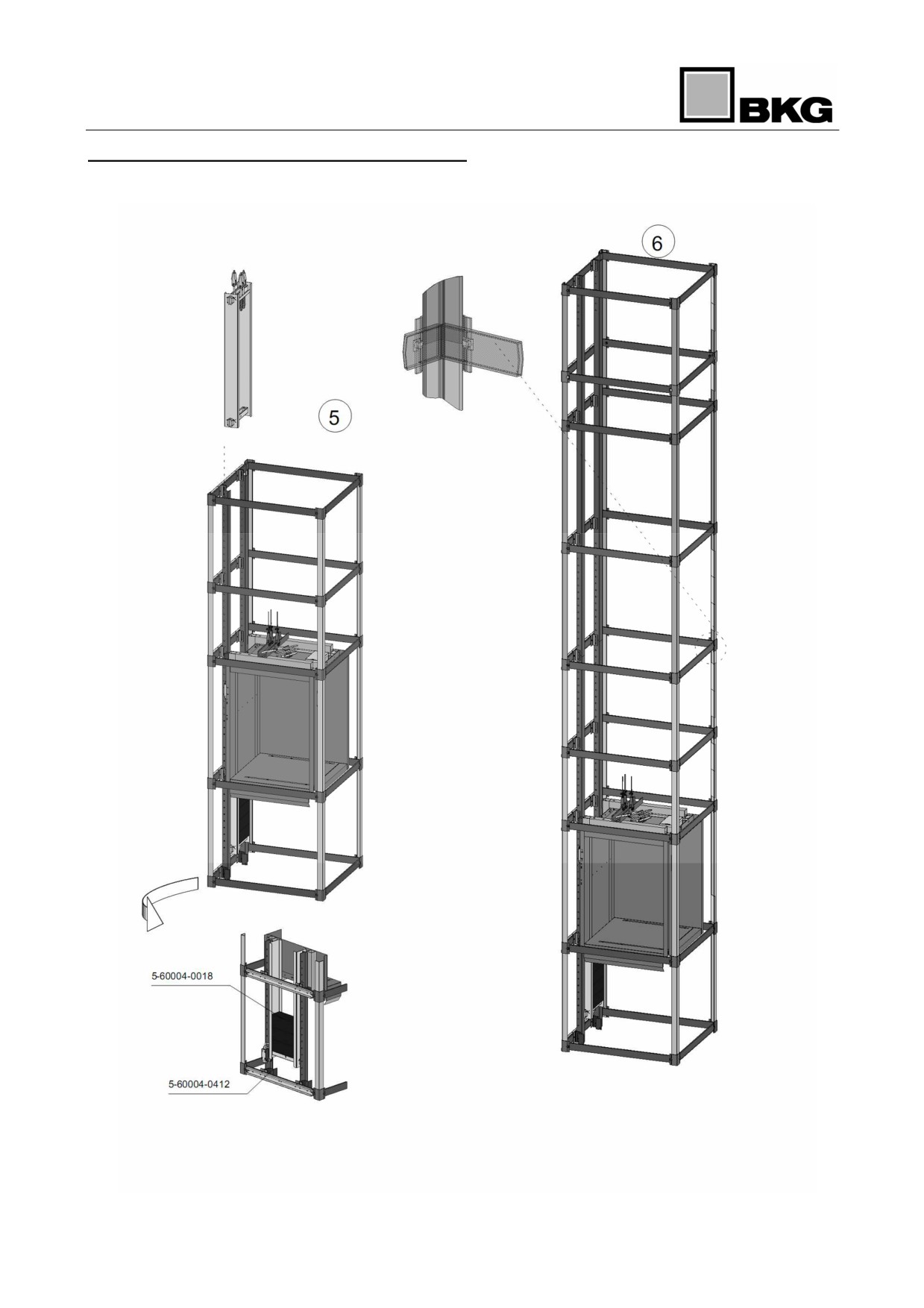

5-60004-0018 Противовес
1: Направляющий башмак
2: Удалить транспортный предохранительный шплинт
2
1

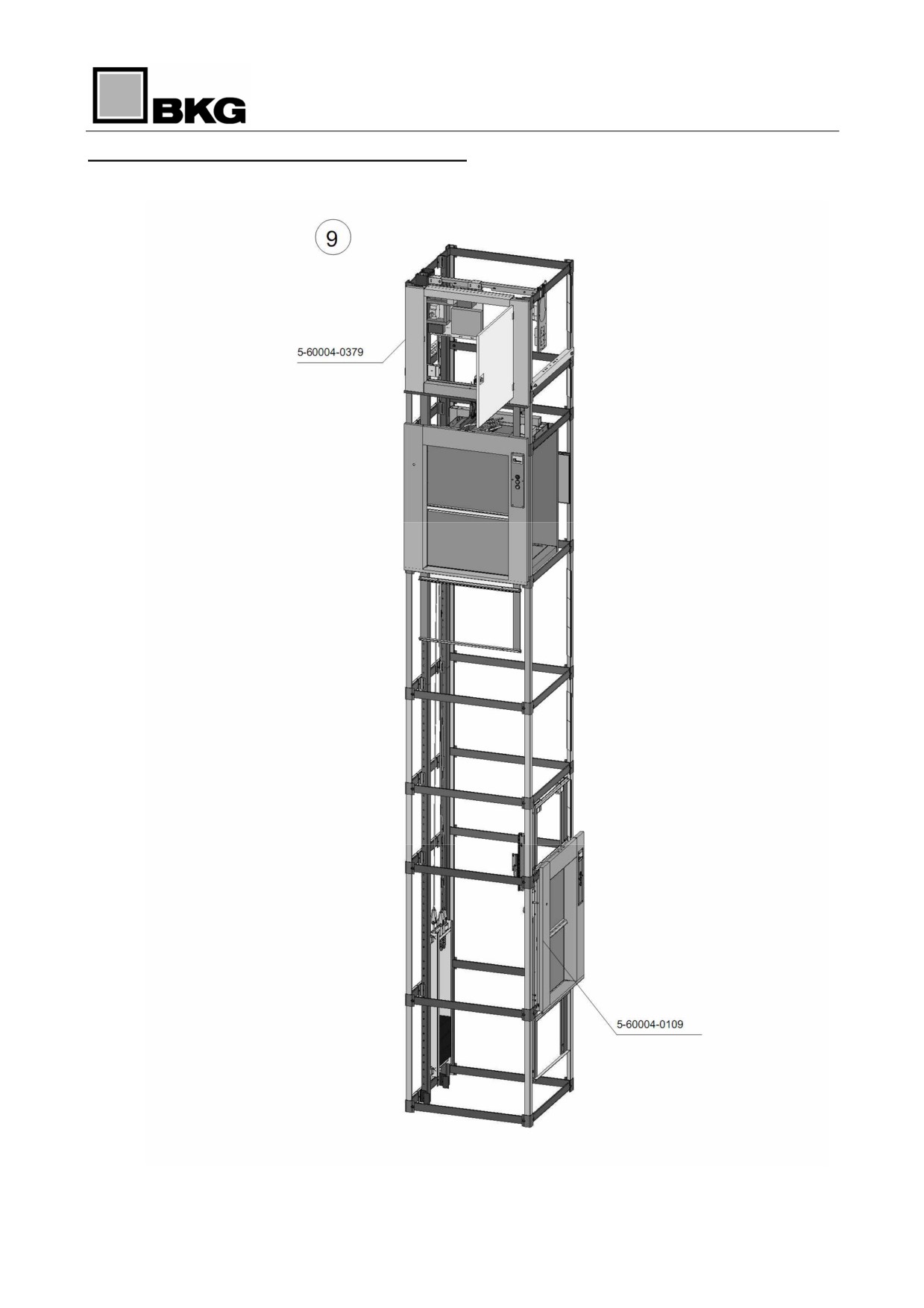

5-60004-0379 Дверь помещения силовой установки

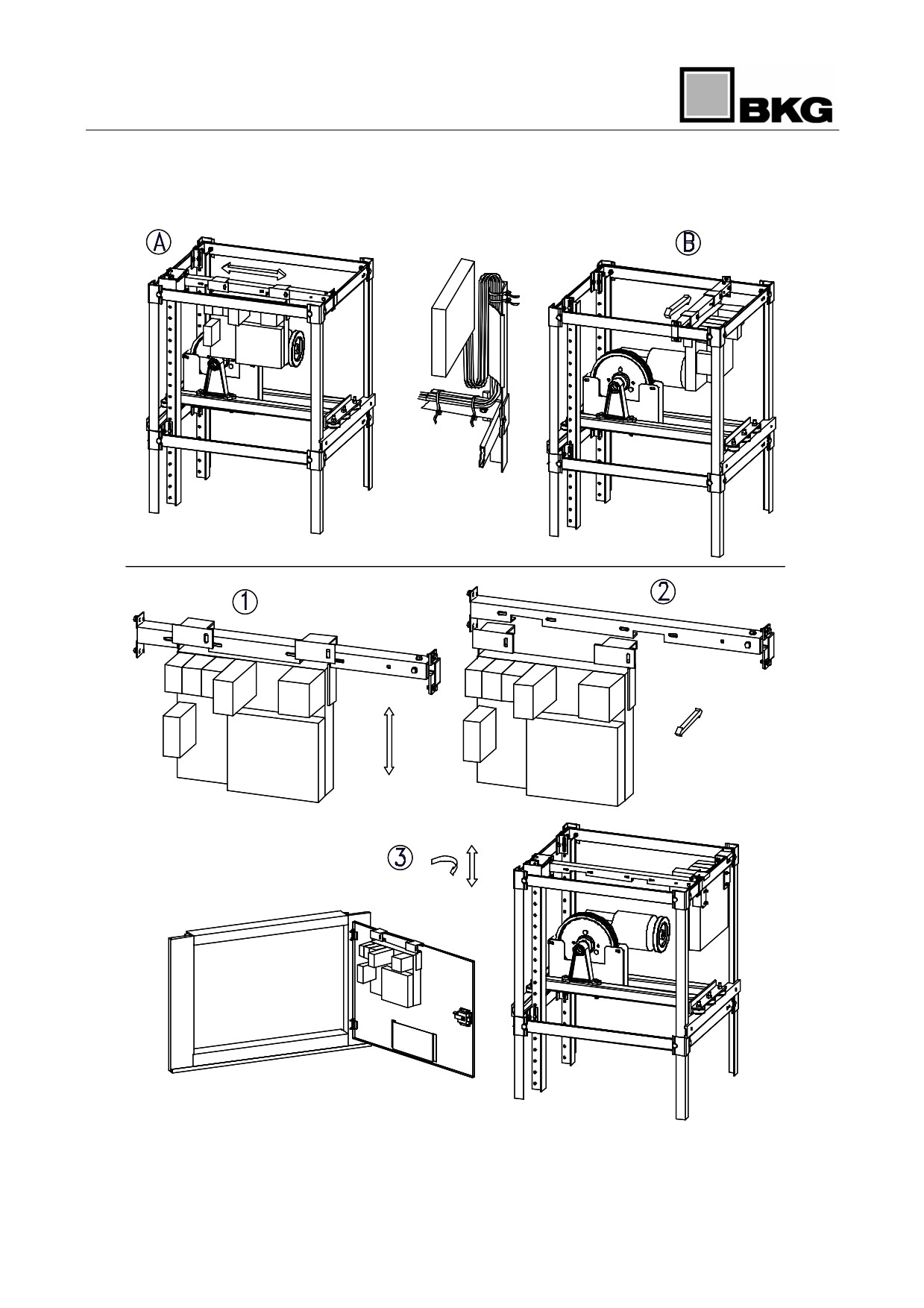

5-60004-0380 Пульт управления

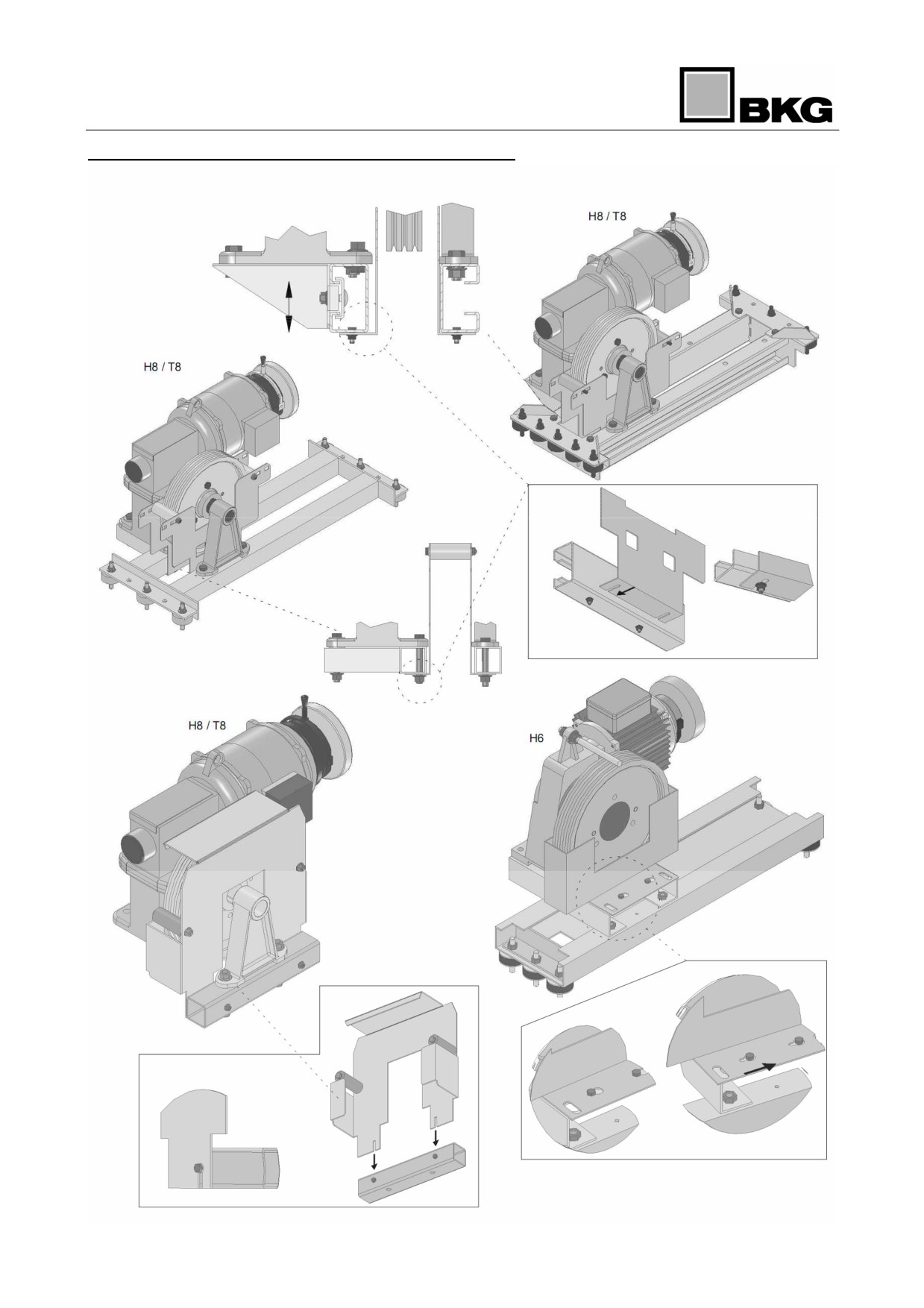

5-60004-0411 Помещение силовой установки
1: для ограничителя скорости
2: для натяжного груза
H8
H8
H6
1
2

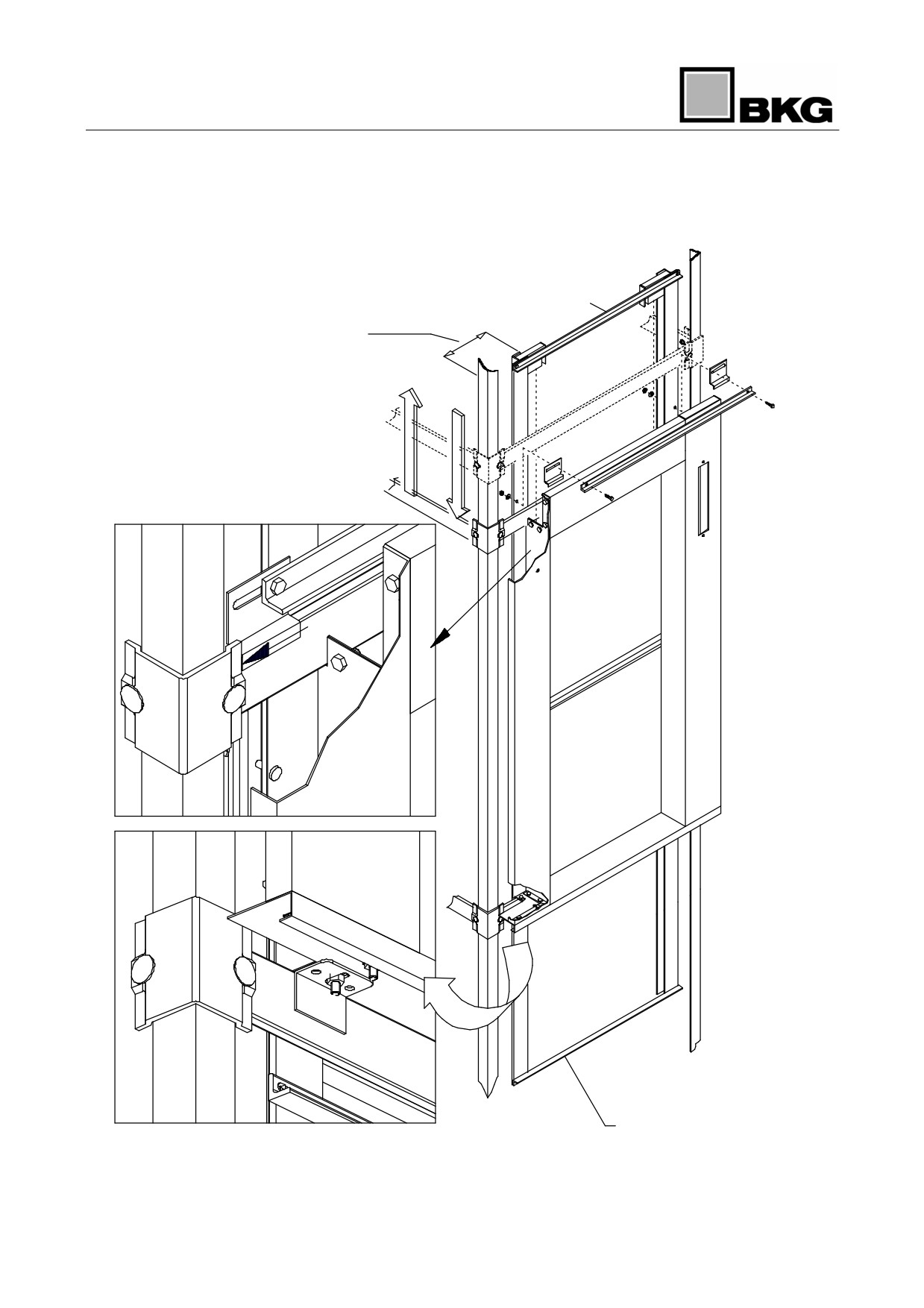

5-60004-0109 Раздвижная дверь
1: Размер согласно чертежу установки
2: Транспортная планка перед монтажом удаляется
2
1
2
5-60004-0381 Постоянная кривая / кривая магнита
5-60004-0565
Защитный кожух ведущего шкива
