ПОСТЫ УПРАВЛЕНИЯ КНОПОЧНЫЕ. Техническое описание и инструкция по эксплуатации ОДЮ.463.018

ПОСТЫ УПРАВЛЕНИЯ КНОПОЧНЫЕ
Техническое описание и инструкция по эксплуатации

ОДЮ.463.018

Оглавление

1. Назначение................................................................................... 3

2. Технические данные ........................................................................... 3

3. Устройство................................................................................... 4

4. Комплект поставки ............................................................................ 5

5. Размещение и монтаж........................................................................... 5

6. Указания мер безопасности ..................................................................... 6

7. Возможные неисправности и методы их устранения ............;.................................. 6

8. Правила хранения ............................................................................. 6

Приложения

Приложение I. Габаритные и установочные размеры,

крепление и масса постов управления ................................. 7

Приложение 2. Расположение петель откидывания крышек

постов управления ПЛ-2300, ПЛ-5300, ПЛ-5400, ПЛ-6300, ПЛ-6400........

Приложение з. Электрические принципиальные схемы постов управления ................

I. НАЗНАЧЕНИЕ

I .1 Посты управления кнопочные являются комплектующими изделия для лифтов и служат для ручного дистанционного управления лифтами в электрических цепях управления переменного тока при напряжении до 220 В с частотой 50 и 60 Гц и постоянного тока при напряжении до 110 В.

1.2. Посты управления изготовляется в климатических исполнениях У (для умеренного климата) и Т (для тропического климата) категории 3 по ГОСТ 15150-69*

Посты управления исполнения У категории 3 пригодны для эксплуатации в условиях, нормированных для исполнения ХЛ категории 4.2 по ГОСТ 15150-59.

1.3. Посты управления серии ПЛ-2300 предназначены для управления пассажирскими лифтами грузоподъемностью 350 кг как с ручным, так и с автоматическим приводом дверей, имеют 7 исполнений по числу обслуживаемых этажей от 6 до 12.

1.4. Посты управления серии ПЛ-3000 имеют 12 исполнений по числу обслуживаемых этажей от 9 до 14

и предназначены для управления грузовыми и больничными лифтами.

1.5. Посты управления серии ПЛ-5300 имеют 13 исполнений, а посты управления ПЛ-5400 имеют II исполнений по числу обслуживаемых этажей от 6 до 26 и предназначены для управления пассажирскими лифтами

жилых зданий с автоматическим приводом дверей.

1.6. Посты управления серий ПЛ-6300 и ПЛ-6400 имеют по 13 исполнений по числу обслуживающих этажей от 6 до 30 а предназначены для управления пассажирскими лифтами общественных зданий с автоматическим приводом дверей.

1.7. Номинальные значения климатических факторов определены ГОСТ 15543-70 и ГОСТ 15150-69:

- температура окружающей среды от -20 до +40 °С и до +45 °С для постов управления в тропическом исполнении;

- относительная влажность воздуха до 90 % при температуре 20 °С;

- высота над уровнем моря - не более 2000 м;

- место установки постов управления защищено от попадания воды, масла, эмульсии и т.д.;

- отсутствие непосредственного воздействия солнечной радиации.

1.8. Условия эксплуатации постов управления должны соответствовать группе М3 по ГОСТ 17516-72.

1.9. Рабочее положение постов управления в пространстве - вертикальное. Допускается отклонение от рабочего положения до 5° в любую сторону. Длинная сторона крышки поста управления должна располагаться вдоль вертикальной установочной оси.

2. ТЕХНИЧЕСКИЕ ДАННЫЕ

2.1. Контакты кнопочных элементов постов управления рассчитаны на длительный ток 2,5 А и напряжение 220 В переменного тока с частотой 50 и 60 Гц или 110 В постоянного тока.

Контакты кнопочных элементов при частоте включений не более 1200 раз в час, относительной продолжительности включений (ПВ) не более 40 %, номинальных напряжениях и электрических нагрузках, указанных в
табл. I, выдерживают 1,6 млн. циклов включений-отключений.

Таблица I

2.2. Механическая износостойкость постов управления составляет не менее 2,5 млн. циклов включений-отключений.

В постах управления серии ПЛ-6300 и ПЛ-6400 имеется дополнительная кнопка "Ход" - для подачи импульса на закрытие дверей кабины лифта и его пуска, а также кнопка "Отмена" - для отключения электромагнитов кнопок приказов (отмена приказов). В постах управления серии ПЛ-6400 имеется тумблер для включения вентиляции Ь кабине.

3.5. В постах управления серии ПЛ-2300 установлены кнопочные элементы КЭ-20 с самовозвратом с одним замыкающим контактом (размыкающим для кнопки " stop ").

3.6. В постах управления серии ПЛ-3000 установлены кнопочные элементы КЭ-30А и КЭ-30Б с самовозвратом с двумя размыкающими и двумя замыкающими контактами. Кнопочные элементы КЭ-30Б имеют, кроме контактной системы, устройство сигнализации вызова, содержащее лампу накаливания МН-26, сопротивление

МЯТ-2-10-100 Ом и малогабаритное реле РЭС-6. При появлении сигнала вызова с этажа загорается сигнальная лампа соответствующего этажа, которая расположена рядом с толкателем приказа. При нажатии на толкатель приказа и регистрации этого приказа в схеме автоматики лифта световой сигнал о вызове данного этажа гаснет. Напряжение питания световой сигнализации вызова лифта на этаж - 24 В переменного тока с частотой 50 Гц.

3.7. В постах управления серий ПЛ-5300, ПЛ-5400, ПЛ-6300 и ПЛ-6400 установлены кнопочные элементы с удерживающими электромагнитами КЭ-50А с двумя замыкающими и КЭ-50Б с одним размыкающим контактами.

3.8. Электрические принципиальные схемы постов управления приведены в приложении 3.

4. КОМПЛЕКТ ПОСТАВКИ

2. Запасные части в соответствии с ведомостью комплекта ЗИ.

3. Электрическая принципиальная схема.

4. Техническое описание и инструкция по эксплуатации (на задний пост).

Примечание. По требованию потребителя при разовых заказах поставляется паспорт на изделие с указанием номера изделия.

5. РАЗМЕЩЕНИЕ И МОНТАЖ

5.1. Посты управления предназначены для установки их на вертикальной изоляционной или металлической плите толщиной до 25 мм.

5.2. Для установки постов управления серии ПЛ-3000 в кабине лифта и в глухой шахте необходимо:

а) отвинтить винты Мб, крепящие крышку поста управления к кожуху, и откинуть крышку вниз на рычагах на 90°;

б) установить кожух в окно кабины лифта или на установочную пластину (в случае глухой шахты), подсоединить заземление и закрепить кожух винтами М4 с потайными головками на стене кабины или на пластине;

в) закрыть кожух крышкой и закрепить ее винтами М6.

5.3. Для установки постов управления серий ПЛ-2300, ПЛ-5300, ПЛ-5400, ПЛ-6300 и ПЛ-6400 в кабине
лифта необходимо:

а) закрепить винтами М5 с потайными головками специальные пластины с внешней стороны стенки кабины лифта;

б) отвинтить ключом специальные винты М5, крепящие крышку к кожуху, оттянуть крышку на себя до упора и, повернув в образовавшемся между крышкой и кожухом просвете две Г-образные оси на 90° по часовой стрелке (см. приложение 2), откинуть, крышку вправо на угол до 180°;

в) установить кожух в окно стенки кабины лифта, подсоединить к нему заземление и закрепить кожух

винтами М5 с потайными головками на установленные пластины;

г) повернуть крышку влево, вставить оси в кожух, повернув их против часовой стрелки, опустить крышку на кожух и закрепить ее к кожуху специальными винтами М5.

5.4. Для осмотра постов управления серий ПЛ-2300, ПЛ-5300, ПЛ-5400, ПЛ-6300 и ПЛ-6400, замены кнопочного элемента, зачистки контактов, замены лампы светового табло необходимо проделать следующее:

а) открыть крышку (см. п. 5.36);

б) произвести осмотр контактной системы кнопочных элементов, зачистку контактов;

в) отпаять монтажные провода от элемента, подлежащего замене;

г) отвинтить винты М3, крепящие элемент к крышке, снять его и заменить;

д) отвинтить 2 винта М3, крепящие осветитель к крышке и, приподняв его на выводах, заменить лампу. 5.5. Для осмотра постов управления серии ЬЛ-3000, замены кнопочного элемента, зачистки контактов,

замены сигнальных ламп, необходимо:

а) открыть крышку (см. п.5.36);

б) произвести осмотр контактной системы кнопочных элементов, зачистку контактов;

в) отпаять монтажные провода от элемента, подлежащего замене;

г) отвинтить винты М3, крепящие элемент к крышке, снять его и заменить;

д) отвинтить винт М3, крепящий арматуру сигнальной лампы к кнопочному элементу, и, приподняв армату-ру на выводах, заменить сигнальную лампу.

5.6. Зачистку контактов необходимо производить надфилем, зачистка абразивной шкуркой недопустима,

так как частицы абразива могут остаться на серебре и ухудшить работу контактов.

6. УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ

6.1. Монтаж и последующая эксплуатация постов управления и заземляющих устройств должны производиться в соответствии с действующими правилами устройства электротехнических установок и с дополнениями, содержащимися в правилах устройства, освидетельствования и эксплуатации лифтов.

6.2. Перед каждой операцией по ремонту и профилактическим работам необходимо со всех клемм постов управления снять напряжение, а на пусковых устройствах вывесить плакаты 'Не включать - работают люди".

6.3. Отключение постов управления от схемы и подключение их после ремонта и профилактического осмотра должны производиться с последующей записью в журнале по эксплуатации постов управления.

6.4. Профилактически;: осмотр постов управления следует проводить 2 раза в месяц.

6.5. Посты управления должны быть заземлены.

7. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНИЯ

8. ПРАВИЛА ХРАНЕНИЯ

8.1. Хранение постов управления как на заводе-изготовителе, так и у потребителя должно производиться

в транспортной таре или без нее, но в упаковке в закрытых вентилируемых помещениях.

8.2. Условия хранения должны соответствовать группе 22 ГОСТ 15150-69 на срок хранения 2 года, запасных частей - 3 года.

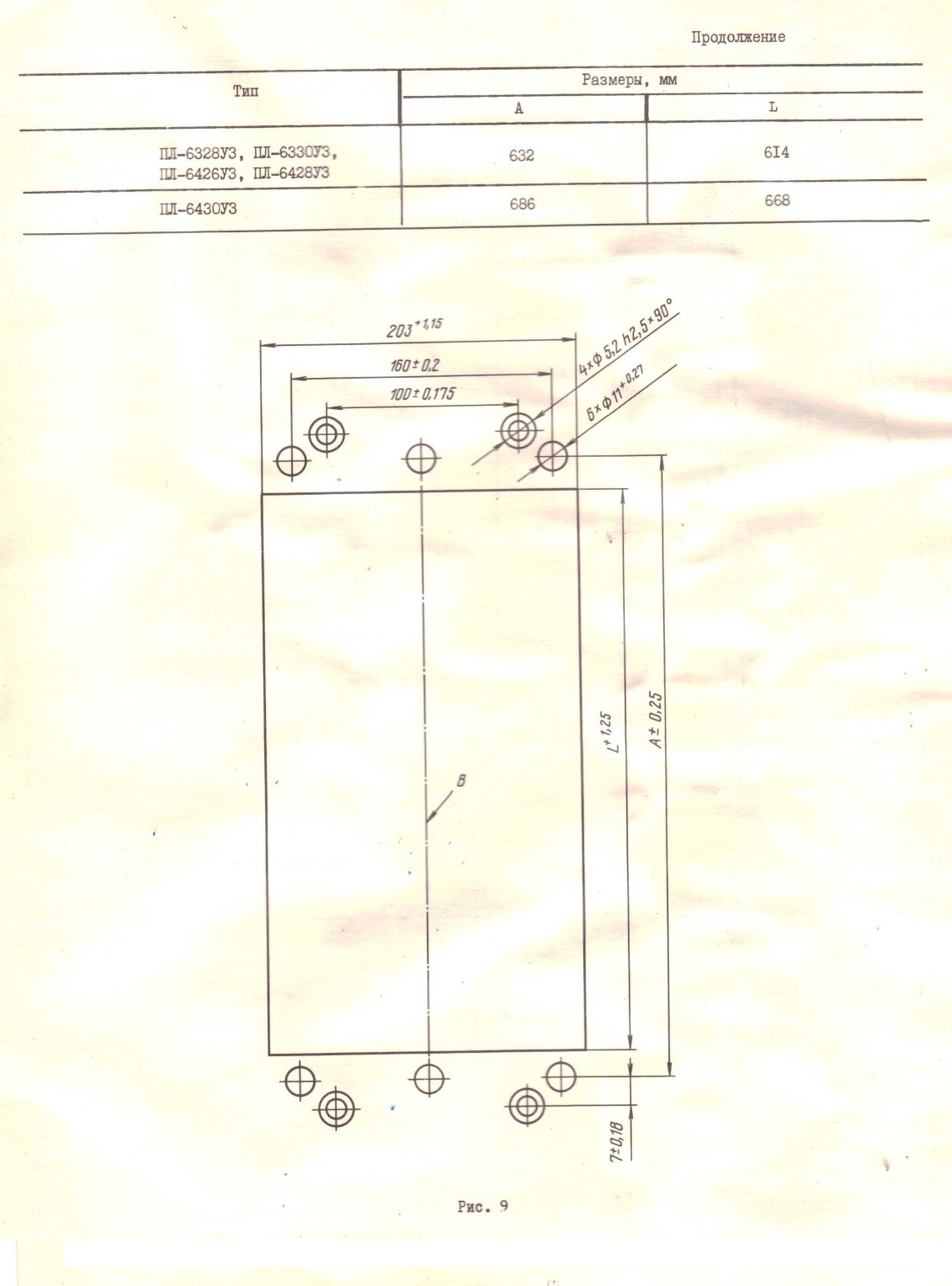

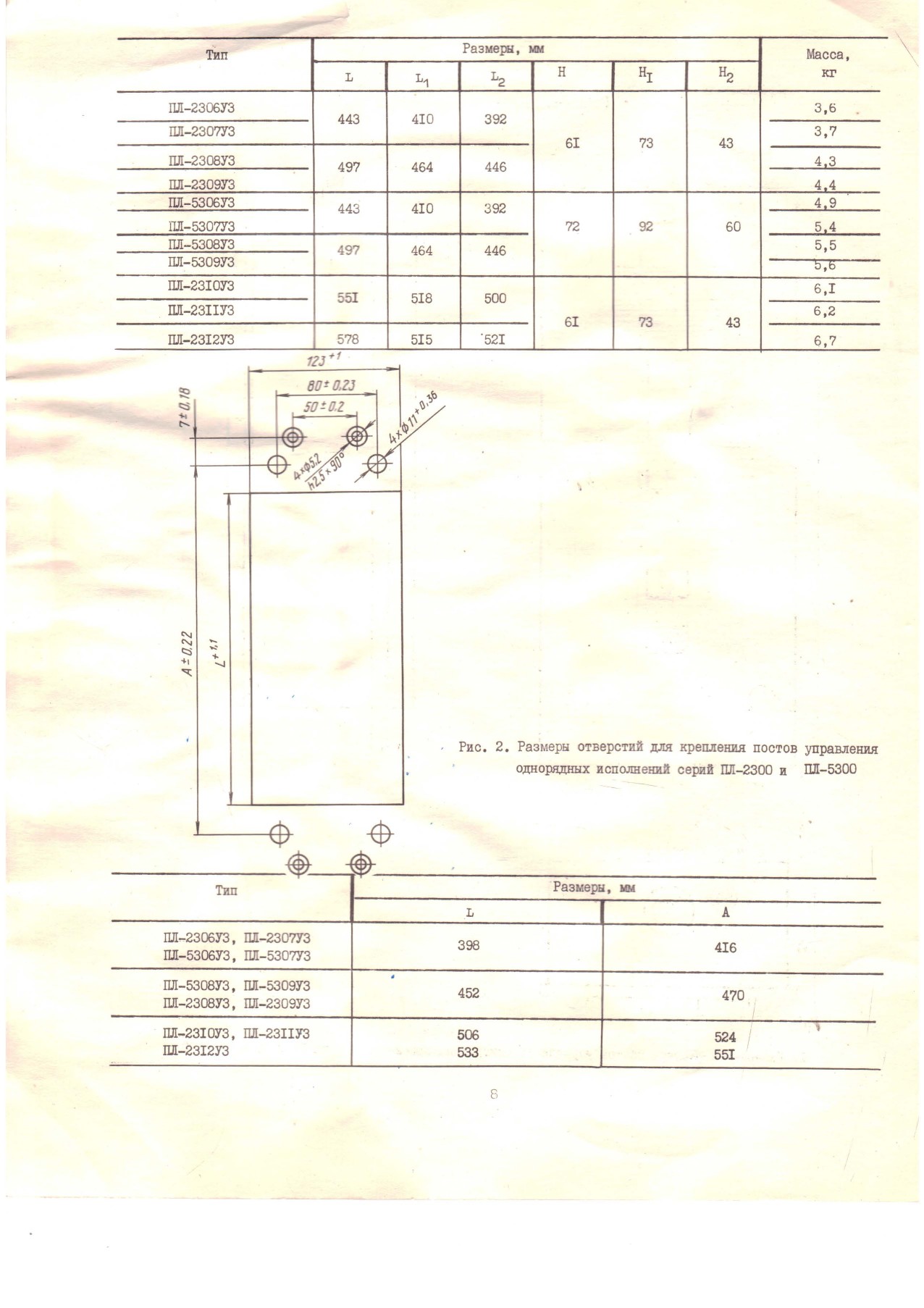

ПРИЛОЖЕНИЕ 1

ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ
