АППАРАТ ДЛЯ НИЗКОЧАСТОТНОЙ МАГНИТОТЕРАПИИ ПЕРЕНОСНЫЙ «ПОЛЮС-101». ПАСПОРТ тАЗ.293.016 ПС

Министерство приборостроения, средств автоматизации

и систем управления СССР

СВЕРДЛОВСКИЙ ЗАВОД ЭЛЕКТРОМЕДИЦИНСКОЙ АППАРАТУРЫ

АППАРАТ ДЛЯ НИЗКОЧАСТОТНОЙ

МАГНИТОТЕРАПИИ

ПЕРЕНОСНЫЙ «ПОЛЮС-101»

П А С П О Р Т

тАЗ.293.016 ПС

1987

1. НАЗНАЧЕНИЕ

1.1. Аппарат для низкочастотной магнитотерапии переносный

«ПОЛЮС-101» (в дальнейшем — аппарат) предназначен для ле-

чебного воздействия магнитным полем на конечности больного.

Допускается использование аппарата для воздействия на другие

области тела.

1.2. Аппарат применяется в физиотерапевтических отделениях и

в палатах лечебно-профилактических учреждений.

1.3. Аппарат предназначен для эксплуатации при температурах

окружающего воздуха от +10° до + 35°С, относительной влаж-

ности 80% при температуре 25°С и атмосферном давлении 840—

1066 ГПа.

2. ТЕХНИЧЕСКИЕ ДАННЫЕ

2.1. Частота тока питания индуктора «1» составляет 1000±

±100 Гц и частота питания индуктора «2» составляет 700±100 Гц.

2.2. Аппарат обеспечивает непрерывный и прерывистый режимы

при работе одного индуктора и прерывистый режим при работе

двух индукторов. В прерывистом режиме длительность посылки

равна 1,5 ±0,3 с, длительность паузы — 1,5±0,3 с.

2.3. Регулирование магнитной индукции проводится четырьмя

ступенями. При этом магнитная индукция на первых трех ступенях

составляет 0,25 + 0,07; 0,50±0,13; 0,75±0,19 от магнитной индукции

на четвертой ступени.

2.4. Магнитная индукция (амплитудное значение) на четвертой

ступени составляет 1,5±0,3 мТл в геометрическом центре соленои-

да.

2.5. Аппарат работает от сети переменного тока частотой 50 Гц

и напряжением 220 В± 10%. При отклонении напряжения сети на

± 1 0 % от номинального значения магнитная индукция (амплитуд-

ное значение) на четвертой ступени составляет 1,5 + 0,5 мТл в ге-

ометрическом центре соленоида.

2.6. Мощность, потребляемая аппаратом от сети, не превышает

50 В • А.

2.7. Масса аппарата с комплектом не превышает 12,5 кг.

2.8. Габаритные размеры аппарата в сборе 345x114x410 мм,

габаритные размеры соленоида  0 2 2 0 x 0 2 6 4 x 3 5 мм.

2.9. Время установления рабочего режима с момента включе-

ния не превышает 1 мин.

2.10. Включение аппарата в сеть, а также наличие магнитного

поля сопровождаются раздельной световой сигнализацией.

2.11. Процедурные часы обеспечивают автоматическое выключе-

ние аппарата и подачу звукового сигнала об окончании процедуры

по истечении установленного на их шкале времени с погрешностью,

не превышающей ±0,5 мин при выдержках до 10 мин и ±1,5 мин

при выдержках свыше 10 мин.

2.12. Наклон соленоида фиксируется в любом положении от 0 до

360°. Усилие поворота соленоида из фиксированного положения со-

ставляет более 0,2 и менее 1 кгс (более 2 и менее 10 Н). ^

2.13. Аппарат обеспечивает повторно-кратковременный режим

работы в течение 6 ч (30 мин работы при наибольшей магнитной

индукции и 10 мин перерыв). Сразу после включения и в конце

6 ч работы магнитная индукция (амплитудное значение) на чет-

вертой ступени составляет 1,5 ±0,5 мТл в геометрическом центре
соленоида.

2.14. Наружные поверхности составных частей аппарата устой-

чивы к дезинфекции раствором хлорамина или 3% раствором пе-

рекиси водорода с добавлением 0,5% моющего средства типа
«Лотос».

2.15. По последствиям отказов аппарат относится к классу В по

ГОСТ 23256—78. Наработка на отказ аппарата составляет не ме-

нее 1000 ч условно непрерывной работы. Наработка на отказ фик-

сации и усилия поворота соленоида составляет не менее 500 цик-

лов. За критерий отказов принимается несоответствие аппарата тре-

бованиям пп. 2.12 и 2.13.

2.16. Средний срок службы аппарата до списания составляет не

менее 5 лет. Критерием предельного состояния аппарата является

невозможность его восстановления при текущем ремонте до со-

ответствия требованиям пп. 2.2; 2.13; 2.17 (в части тока утечки)

или технико-экономическая нецелесообразность его дальнейшей

эксплуатации.

2.17. По электробезопасности аппарат выполнен по классу за-

щиты И, тип BF и соответствует ГОСТ 12.2.025—76.

2.18. Магнитная индукция (амплитудное значение) на четвертой

ступени не превышает:

на внутренней поверхности соленоида — 10 мТл;

на оси соленоида на расстоянии 50 см от его торца — 0,5 мТл.

2 19 Превышение температуры корпуса индуктора над темпера-

турой окружающей среды после 6 ч работы в режиме, указанном в

п. 2.13, составляет не более 20°С.

3. КОМПЛЕКТ ПОСТАВКИ

В комплект поставки аппарата входят изделия и документы, пе-

речисленные в табл. 1.

Т а б л и ц а 1

Наименование

1. Аппарат,

в том числе:

индуктор «1»

индуктор «2»

Запасные части

1. Лампа МН2,5-0,068

3. Вставка плавкая ВП 1-1-0,5 А

Эксплуатационная документация

4. Паспорт

5. Инструкция по применению переносного ап-

парата для низкочастотной магнитотерапии «По-

люс-101»

Обозначение

документа

тАЗ.293.016

тА5.125.005

тА5.125.005 — 01

ГОСТ 2204-80

ОЮО.480.003 ТУ

т43.293.016 ПС

Количество,

шт.

1

1

1

2

3

1

1

4. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

4.1. Устройство аппарата.

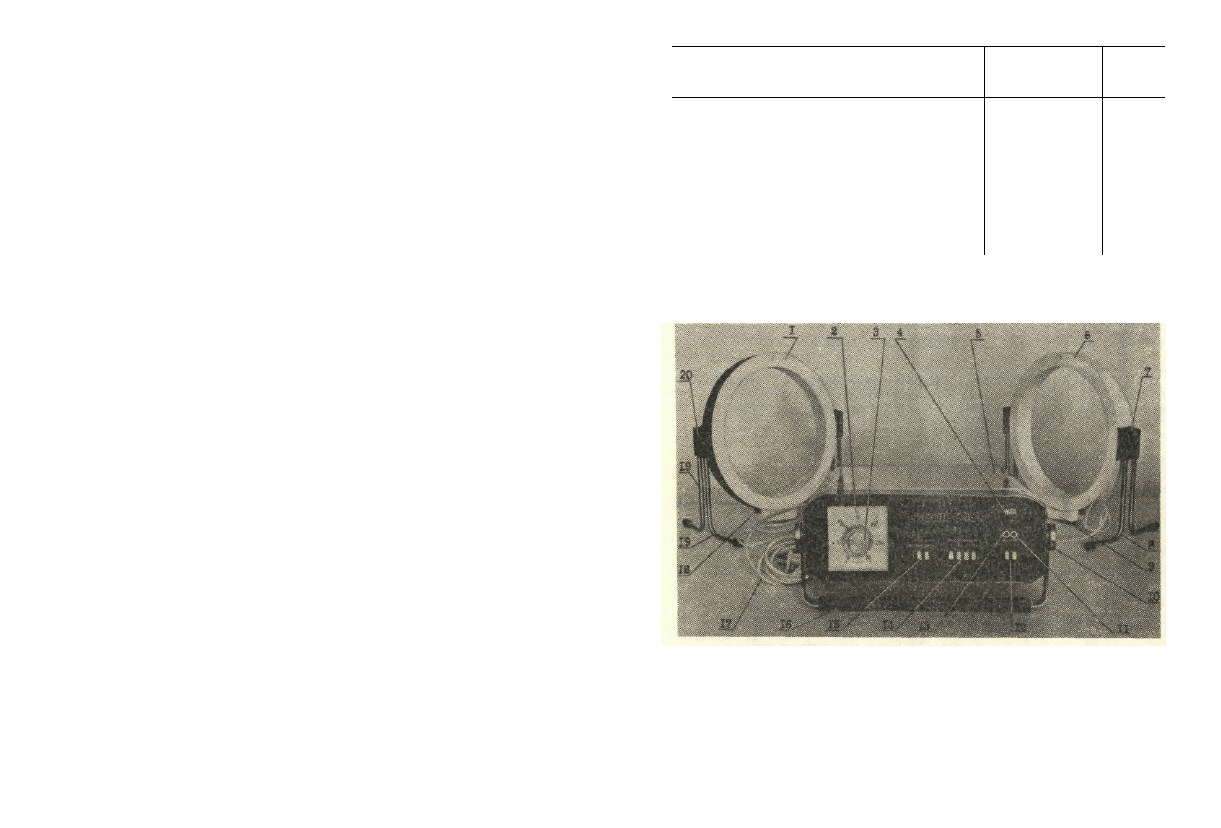

Рис. 1. Аппарат в рабочем состоянии:

/ — индуктор «2»;

 2

 — процедурные часы;

 3

 — ручка СЕТЬ процедурных часов;

4

 — индикатор СЕТЬ; 5 — электронный блок;

 6

 — индуктор «1»; 7 — винт для

регулировки усилия поворота соленоида;

 8

 — кабель индуктора «1»;

 9

 — крышка

для защиты вывода кабеля индуктор'Э;

 10

 — фиксатор; // — индикатор магнит-

ного поля индуктора «2»;

 12

 — переключатель ИНДУКТОР;

 13

 — индикатор

магнитного поля индуктора «1;

 14 —

 переключатель ИНТЕНСИВНОСТЬ;

 15 —

переключатель РЕЖИМ;

 16

 — ручка для переноски аппарата;

 17

 — сетевой

шнур;

 18

 — кабель индуктора «2»;

 19 —

 ножка;

 20

 — колодка

4.1.1. Аппарат (рис. 1) состоит из электронного блока

 5

 и двух

индукторов / и

 6

 с маркировкой «2» и «1». При переноске и тран-

спортировании индукторы / и

 6

 и сетевой шнур

 17

 вкладываются

в электронный блок

 5.

4.1.2. Корпус электронного блока выполнен из алюминиевого

сплава и снабжен ручкой

 16

 для переноски аппарата. Ручка

 16

одновременно служит для установки аппарата в рабочее положе-

ние и удерживается с помощью фиксаторов

 10.

4.1.3. На лицевой панели электронного блока 5 расположены:

процедурные часы

 2,

 предназначенные для включения сети и

установки длительности процедуры с помощью ручки

 3

 с маркиров-

кой СЕТЬ;

индикатор

 4

 включения сети с маркировкой СЕТЬ, обеспечиваю-

щий световую сигнализацию при подаче напряжения сети на

вход электронного блока 5;

переключатель

 12

 и индикаторы

 11 и 13 с

 маркировкой ИНДУК-

ТОР («2» и «1»), служащие для включения индукторов и световой

сигнализации наличия магнитного поля;

переключатель

 14

 с маркировкой ИНТЕНСИВНОСТЬ, состоя-

щий из четырех кнопок с маркировкой «1», «2», «3», «4» и служа-

щий для регулировки интенсивности магнитного поля;

переключатель

 15

 с маркировкой РЕЖИМ, состоящий из двух

кнопок с маркировкой НЕПРЕР. и ПРЕР. и служащий для установ-

ки непрерывного или прерывистого режима работы индукторов.

4.1.4. Индукторы

 1 и 6

 представляют собой соленоиды, укреп-

ленные на двух стойках и снабженные кабелями

 18

 и

 8,

 которые

заканчиваются вилками для присоединения к электронному блоку

5.

 Выводы кабелей индукторов защищены крышками

 9.

4.1.5. Стойка состоит из колодки

 20

 и двух ножек

 19,

 кото-

рые вращаются в противоположных направлениях. В рабочем по-

ложении угол между ножками

 19

 составляет 180°, при укладке в

аппарат — 0°.

4.1.6. Соленоид может поворачиваться относительно стоек и

фиксироваться в любом положении. Усилие поворота соленоида

регулируется винтами

 7.

4.1.7. Электронный блок

 5

 снабжен верхней крышкой

 9

 (рис. 2),

которая защелкивается замками

 8.

 Под верхней крышкой

 9

 распо-

ложены:

цилиндрическая часть

 4

 кожуха

 19

 с намотанным на нее сете-

вым шнуром

 22

 и вставленной в^ отверстия, расположенные в цент-

ре, вилкой

 3;

 в цилиндрической части

 4

 кожуха

 19

 имеются также

отверстие

 11с

 маркировкой «1» и отверстие

 10

 с маркировкой «2»,

предназначенные для подстройки частоты генераторов 1000 и 700

Гц соответственно;

7

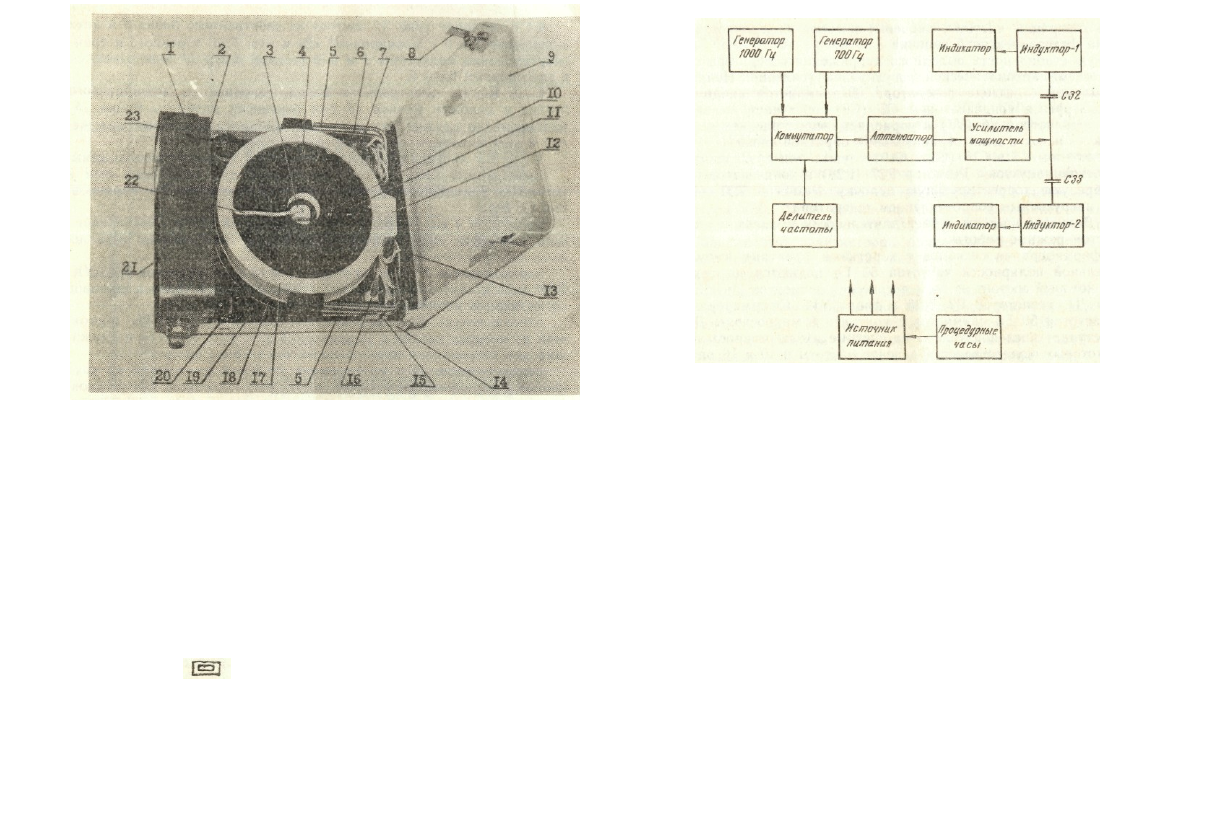

Рис. 2. Вид аппарата с открытой крышкой:

/ — обечайка;

 2

 — стенка;

 3

 — вилка сетевого шнура;

 4

 — цилиндрическая часть

кожуха; 5 — ножки индукторов;

 6

 — уголок для вывода кабеля индуктора «2» и

сетевого шнура; 7 — вилка кабеля индуктора «2»;

 8

 — замок;

 9 —

 верхняя крыш-

ка;

 10

 — отверстие «2» для подстройки частоты генератора 700 Гц; // — от-

верстие «1> для подстройки частоты генератора 1000 Гц;

 12

 —- крышка для защиты

кабеля индуктора;

 13

 — задняя стенка;

 14

 — нижняя крышка;

 15

 — уголок для

вывода кабеля индуктора «Ь и сетевого шнура;

 16 —

 вилка кабеля индуктора

« Ь ;

 17

 — индуктор «1»;

 18

 — индуктор «2»;

 19 —

 кожух;

 20 —

 крышка КОНТ-

РОЛЬ;

 21

 — лицевая панель;

 22

 — сетевой шнур;

 23

 — крышка «0,5А»

надетые на цилиндрическую часть

 4

 кожуха

 19

 индукторы

 17

и

 18

 со сложенными ножками 5;

различные по конструкции вилки 7 и

 16

 кабелей индукторов со-

единены с электронным блоком через расположенные под вилками

7 к 16

 гнездами с маркировкой «2» и «1» соответственно;

предохранитель, защищенный крышкой

 23

 с маркировкой «0,5А»

и со знаком « », соответствует классу II защиты от пора-

жения электрическим током;

гнезда с маркировкой «1», «2», «3», расположенные под крыш-

кой

 20

 с маркировкой КОНТРОЛЬ;

уголки

 6

 и

 15

 с пазами для вывода сетевого шнура

 22

 и кабе-

лей индукторов

 17 и 18 в

 рабочем состоянии аппарата.

8

Рис. 3. Схема электрическая функциональная аппарата «Полюс-101>

4.1.8. Монтаж электрической части аппарата выполнен на печат-

ных платах, укрепленных на шасси. Платы тА6.730.283 и

тА6.730.362 укреплены у лицевой панели

 21;

 платы тА6.730.278 и

тА6.730.284 расположены под цилиндрической частью

 4

 кожуха

 19.

4.2. Схема электрическая функциональная и принцип работы

аппарата.

4.2.1. Функциональная схема аппарата (рис. 3) включает в се-

бя генераторы, делитель частоты, коммутатор, аттенюатор, усили-

тель мощности, конденсаторы, индукторы, индикаторы, а также

процедурные часы и источник питания.

4.2.2. Синусоидальные колебания частотой 1000 и 700 Гц обес-

печиваются двумя мостовыми генераторами Вина, собранными на

основе операционного усилителя.

Схемы генераторов идентичны (см. приложения 1 и 2). Поло-

жительную обратную связь на неинвертирующий вход операцион-

ного усилителя ДЗ (Д4) создает фазосдвигающая цепочка на ре-

зисторах R15, R16, R23, (R17, R18, R24) и конденсаторах СЮ, С14

(СП, С15). Отрицательная обратная связь, в цепь которой вклю-

чены сопротивление канала сток—исток полевого транзитора V6

(V7) и резисторы R8, R9, R19 (R10, Rll, R20), замыкает цепь ин-

вертирующего входа операционного усилителя ДЗ (Д4). Когда

глубина положительной обратной связи равна или превышает глу-

бину отрицательной обратной связи, возникают условия для ус-

тойчивой генерации частоты, значение которой определяется па-

раметрами фазосдвигающей цепочки.

Высокую стабильность выходного напряжения генератора обес-

печивает схема автоматической регулировки усиления. Напряже-

ние, снимаемое с выхода генератора, выпрямляется диодом V4

(V5), фильтруется конденсатором С5 (С6), поступает на затвор

полевого транзистора V6 (V7) и управляет сопротивлением его ка-

нала сток — исток в цепи отрицательной обратной связи.

Конденсаторы С7 и С18 (С8 и С19) служат для разделения це-

пей по постоянному току. Резистор R27 (R28) и конденсаторы С16

(С 17) образуют корректирующую цепочку. Резистор R31 (R32)

является нагрузочным сопротивлением генератора.

4.2.3. Делитель частоты задает длительности посылок и пауз в

прерывистом режиме работы.

Для формирования сигналов с короткими фронтами импульсы

положительной полярности частотой 50 Гц подаются на триггер

Шмитта, который состоит из двух логических элементов И—НЕ ми-

кросхемы Д1, резисторов R7, R26 и диода VII. Сформированный

сигнал частотой 50 Гц снимается с контакта 6 микросхемы Д1, а

затем поступает последовательно на счетные входы микросхем Д2

и Д5, в которых осуществляется деление частоты в 10 и 16 раз, то

есть всего в 160 раз. Таким образом, на выходе делителя частоты

импульсы и паузы повторяются с частотой 0,31 Гц (период 3,2 с),

а длительности импульсов и пауз составляют по 1,6 с. Одновре-

менно на выходе делителя частоты поступает и инвертированный

сигнал, для получения которого „служит логический элемент И—

НЕ микросхемы Д1.

4.2.4. Коммутатор обеспечивает прерывистый или непрерывный

режим магнитного поля. Он состоит из двух электронных ключей,

выполненных на микросхеме Д6, и механических переключателей

РЕЖИМ (ПРЕР., НЕПРЕР.) и ИНДУКТОР («1», «2»).

В положении ПРЕР. переключателя РЕЖИМ на управляющие

входы .ключей с делителя частоты поступают два импульса в про-

тивофазе. Благодаря этому ключи попеременно открываются, и

сигналы с генератора 1000 и 700 Гц попеременно поступают на

выход коммутатора.

В положении НЕПРЕР. включателя РЕЖИМ и:

при нажатой кнопке «1» переключателя ИНДУКТОР на управ-

ляющий вход одного ключа поступает напряжение 2,5 В, этот

ключ оказывается открытым, и сигнал с генератора 1000 Гц про-

ходит на выход коммутатора; в то же время второй ключ оказы-

вается запертым, так как на его управляющем входе напряжение

равно нулю;

при нажатой кнопке «2» переключателя ИНДУКТОР оказыва-

ется открытым второй ключ, и на выход коммутатора поступает

сигнал с генератора 700 Гц;

10

при одновременно нажатых кнопках «1» и «2» переключателя

ИНДУКТОР оба ключа оказываются запертыми, и на выход ком-

мутатора сигнал не поступает.

4.2.5. Аттенюатор служит для ступенчатой регулировки сигна-

лов частотой 1000 и 700 Гц, которые поступают с коммутатора

Аттенюатор выполнен на резисторах R75, R80, R84, R87. Выход-

ное напряжение устанавливается с помощью переключателя ИН-

ТЕНСИВНОСТЬ» («1», «2», «3», «4»).

4.2.6. В усилителе мощности сигнал с выхода аттенюатора пос-

тупает на предварительный усилитель, выполненный на транзис-

торах V23 и V24, отсюда на транзистор V25, затем на базу тран-

зистора V30. Далее сигнал проходит на фазоинверторный каскад,

собранный на транзисторах V34, V35. Напряжение смещения меж-

ду базами этих транзисторов, определяющее ток покоя оконечных

транзисторов V21 и V22, задается с помощью регулирующего

транзистора V29.

Стабилизация работы усилителя мощности обеспечивается от-

рицательной обратной связью по напряжению с выхода усилителя

через цепь С27—R61 на эмиттер транзистора V25. Для симметрии

оконечного каскада резистор R77, ограничивающий ток через

транзистор V22, установлен в его коллекторной цепи, а не в эмит-

терной цепи, как у V21. Стабилизация положения средней точки

осуществляется введением отрицательной обратной связи по пос-

тоянному току.

4.2.7. На выходе усилителя мощности включены резонансные

контуры, образованные последовательно соединенными конденса-

торами постоянной емкости и индукторами-соленоидами С32 и L1

и СЗЗ с L2. Совпадение частоты генератора и соответствующего

резонансного контура достигается путем регулирования частоты

генератора.

4.2.8. Наличие резонанса напряжения фиксируется с помощью

индикатора, включенного параллельно индуктору.

Индикатор представляет собой выполненный на операционном

усилителе Д7 (Д8) компаратор, нагрузкой которого является клю-

чевой каскад — на транзисторах V26 (V27). На неинвертирую-

щий вход компаратора поступает напряжение с индуктора L1

(L2), выпрямленное диодом VI (V32) и отфильтрованное конден-

сатором СЗО (С31), а на инвертирующий вход — опорное напря-

жение.

С выхода компаратора сигнал поступает на ключевой каскад,

в коллекторную цепь которого включен светодиод V33 (V28).

Опорное напряжение выбирается так, чтобы светодиод V33 (V28)

зажигался только при достижении резонанса в цепи С32—L1 (СЗЗ

—L2). Резистор R64 (R65) служит для органичения тока через

светодиод V33 (V28].

4.2.9. Процедурные часы Р служат для включения аппарата в

сеть, а также для подачи сигнала об окончании процедуры по ис-

течении установленного по их шкале времени и одновременного

выключения сети.

При включении сети загорается индикатор СЕТЬ, для чего во

вторичную обмотку трансформатора включена сигнальная лам-

па Н.

4.2.10. Источник питания включает в себя силовой транс-

форматор Т и шесть источников постоянного стабилизированного

напряжения: +5 В, +60 В; два источника +6,3 В; два источни-

ка минус 6,3 В.

Питание генераторов и индикаторов поступает от имеющей

среднюю точку вторичной обмотки трансформатора через полу-

проводниковый прибор VI. Конденсаторы Cl, C3 сглаживают пуль-

сации.

Микросхемы ДЗ и Д4 генераторов питаются от параметричес-

кого стабилизатора напряжения +6,3 В, выполненного на резис-

торе R1 и стабилитроне V2, и от параметрического стабилиз-Зтора

напряжения минус 6,3 В, выполненного на резисторе R2 и стаби-

литроне V3.

На микросхемы Д7 и Д8 индикаторов напряжения +6,3 В и

минус 6,3 В поступают от таких же стабилизаторов, выполненных

на резисторах R12, R13 и стабилитронах V12, V13.

Источник напряжения +5 В служит для питания микросхем

Д1, Д2, Д5 делителя частоты. Он выполнен на. транзисторе V14,

диодах V8, V10 и резисторе R14. Конденсаторы С9, С13 сглаживают

пульсации.

От источника напряжения +60 В питается усилитель мощности.

В источнике имеются выпрямительный прибор V9, сглаживающие

конденсаторы С12, С20, параметрический стабилизатор на тран-

зисторах V15, V17, V18, V19. Источником .опорного напряжения

является стабилитрон V20. Напряжение +60 В на выходе стаби-

лизатора устанавливается с помощью подстроечного резистора

R34.

5. УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ

5.1. Аппарат НЕ ЗАЗЕМЛЯЙТЕ.
5.2. Перед эксплуатацией аппарата проведите внешний осмотр

его по разделу 8.

5.3. Аппарат разместите так, чтобы можно было удобно вклю-

чить сетевую вилку в розетку, исключить натяжение сетевого шнура

и натяжение кабелей индукторов.

12

6. ПОДГОТОВКА К РАБОТЕ

6.1. Проверьте комплектность аппарата в соответствии с разде-

лом 3.

6.2. Протрите наружные поверхности электронного блока и ин-

дукторов тампоном, смоченным 3% раствором перекиси водорода

с добавлением 0,5% моющего средства типа «Лотос» или «Но-

вость», или 1% раствором хлорамина, не допуская попадания вла-

ги внутрь электронного блока и соленоидов.

6.3. После длительного (более 2 часов) хранения или транспор-

тирования при температуре ниже 10°С перед включением выдер-

жите аппарат в помещении с температурой от 10 до 35°С не ме-

нее 4 часов.

6.4. Установите аппарат плашмя на расстоянии менее 3 м от

сетевой розетки.

6.5. Нажмите одновременно на два замка

 8

 (см. рис. 2) и от-

кройте верхнюю крышку

 9

 до упора (максимальный поворот крыш-

ки

 9

 ограничен углом около 90°).

6.6. Выньте индукторы

 17

 и

 18.

6.7. Выньте вилку

 3

 сетевого шнура, размотайте сетевой шнур

22

 на нужную длину и вставьте вилку

 3

 в сетевую розетку.

6.8. Вложите кабели индукторов и сетевой шнур

 22

 в пазы

уголков

 6

 и

 15.

6.9. Закройте верхнюю крышку

 9.

6.10. Опустите ручку

 16

 (см. рис. 1). Для этого, держась за

фиксаторы

 10,

 оттяните их, приподнимите электронный блок

 5

 и

опустите фиксаторы

 10.

6.11. Поворотом против часовой стрелки установите на нуле-

вую отметку ручку СЕТЬ процедурных часов

 2,

 а другие органы

управления установите в соответствии с табл. 2.

Т а б л и ц а 2

Обозначение на лицевой панели *

ИНДУКТОР

РЕЖИМ

ИНТЕНСИВНОСТЬ

Положение органа управления

Нажата кнопка «1»

. Нажата кнопка НЕПРЕР.

Нажата кнопка «4»

6.12. Проверьте работоспособность аппарата, для чего:

1) включите аппарат поворотом ручки СЕТЬ процедурных ча-

сов

 2

 по часовой стрелке до упора, при этом должны загореться

индикаторы

 4

 и

 13

 и прослушиваться ход часов;

2) последовательно нажмите кнопки «3», «2», «1» переключа-

13

ТОР и выключите кнопку «1» (повторно нажмите ее): если ис-
пользуются оба индуктора, нажмите кнопки «1» и «2» переклю-
чателя ИНДУКТОР.

П р и м е ч а н и е . Одновременное лечение двумя индукторами возможно толь-

ко в положении ПРЕР. (см. п. 7.5.).

7.7. Поверните ручку СЕТЬ процедурных часов

 2

 по часовой

стрелке до упора, при этом:

должен загореться индикатор СЕТЬ;

свечение индикаторов магнитного поля должно соответствовать

табл. 3.

Т а б л и ц а 3

Нажаты кнопки переключетелей

ИНТЕНСИВНОСТЬ

Любая

То же

—»—

—»—

РЕЖИМ

НЕП-

РЕР.

То же

ПРЕР.

—»—

ИНДУКТОР

«1»

«2»

«1»

«2»

« Ь , «2»

Обозначение

индикатора

на рис. 1

13

11

13

11

11, 13

Режим свечения

индикатора

Непрерывный

То же

Прерывистый

То же

7.8. Установите процедурные часы

 2

 в соответствии с назначе-

нием врача. По истечении установленной длительности погаснут

все индикаторы, процедурные часы подадут звуковой сигнал и

выключат сеть.

7.9. По окончании работы повторите действия, изложенные в

п. 6.11, и освободите пациента от индукторов.

7.10. Сомкните ножки индукторов, для чего нажмите ножкой

19

 на колодку

 20

 и поверните ножку

 19

 (см. рис. 1).

• 7.11. Откройте верхнюю крышку

 9

 (см. рис. 2), для чего пов-

торите действия, изложенные в п. 6.5.

7.12. Намотайте сетевой шур

 22

 на цилиндрическую часть

 4

кожуха

 19

 так, чтобы он разместился в углублении и не выходил

за габариты цилиндрической части

 4.

7.13. Вставьте вилку

 3

 сетевого шнура

 22

 в отверстия, распо-

ложенные в центре цилиндрической части

 4

 кожуха

 19.

7.14. Наденьте индукторы на цилиндрическую часть

 4

 кожуха

19.

 При этом ножки 5 и крышка

 12

 для защиты вывода кабеля

индуктора должны быть обращены к задней стенке

 13,

 вывод ка-

беля индуктора «1» — к вилке

 16,

 вывод кабеля индуктора «2»

— к вилке

 7.

7.15. Смотайте кабели индукторов и уложите их возле соответ-

ствующих вилок

 7

 и

 16.

 Вилки

 7

 и

 16

 оставьте вставленными

в гнезда «2» и «1».

7.16. Закройте верхнюю крышку

 9,

 нажмите не нее, при этом

15

теля ИНТЕНСИВНОСТЬ и убедитесь в свечении индикатора

 13

во всех положениях этого переключателя- '

3) нажмите кнопку «2» и выключите кнопку «1» (повторно на-

жмите ее) переключателя ИНДУКТОР, при этом должен погас-

нуть индикатор

 13

 и загореться индикатор 11

и убедитесь в свечении индикатора //

во всех положениях этого переключателя;

5) нажмите кнопку ПРЕР. переключателя РЕЖИМ и кнопку

«1» переключателя ИНДУКТОР, после чего индикаторы // и

 13

должны попеременно зажигаться и гаснуть;

6) установите органы управления в соответствии с п. 6.11.

6.13. Аппарат готов к работе.

7. ПОРЯДОК РАБОТЫ

7.1. Аппарат предназначен для эксплуатации одним врачом-фи-

зиотерапевтом или одной медицинской сестрой по физиотерапии

7.2. Установите аппарат не далее 1,5 м от места, где будут ра-

ботать индукторы. Если назначено лечение одним индуктором дру-

гой индуктор вложите в электронный блок, для чего выполните

действия, изложенные в пп. 7.10, 7.11, 7.14, 7.15 и 6.7 Вложите се-

тевой шнур

 22

 (см. рис. 2) в паз уголка

 6

 или уголка

 15

 и закрой-

те верхнюю крышку

 9.

7.3. Установите индукторы в соответствии с назначением врача

и придайте пациенту удобное положение, которое он мог бы сох-

ранить до окончания процедуры. Для устойчивости индуктора раз-

ведите ножки

 19

 (см. рис. 1) до упора, при этом угол между нож-

ками

 19

 в каждой стойке должен составлять около 180° Если

нужно, поверните соленоид относительно стоек.

П р и м е ч а н и я : 1. Если стойки индуктора не используются, оставьте ножки

сомкнутыми, а соленоид поверните так, чтобы крышка

 9

 для защиты вывода ка-

оеля индуктора была расположена сверху или сбоку.

2. Лечение можно проводить, не снимая одежду, мазевую, гипсовую и другие

влажные или сухие повязки, так как магнитное поле беспрепятственно проникает

через них. Для магнитного поля не является препятствием тело пациента (кожа

жир, кости, кровь и т. д.), поэтому по интенсивности поля индуктора в воздухе

(см. методические указания по лечебному применению аппарата) можно оценить

распределение поля и глубину его проникновения в тело человека.

7.4 Установите переключатель ИНТЕНСИВНОСТЬ в положе-

ние «I» «2», «3» или «4» в соответствии с назначением врача

PЕP

 ПРЕР

 переключатель РЕЖИМ в положение НЕП-

соответствии с назначением врача

7.6. Если используется индуктор «1» (см. п. 7.3), должна быть

нажата кнопка «1» переключателя ИНДУКТОР; если использует-

ся индуктор «2», нажмите кнопку «2» переключателя ИНДУК-

14

теля ИНТЕНСИВНОСТЬ и убедите^

 в

 свеч  ^ и и ^ ' Г Г Г Г ;

замки

 8

 должны защелкнуться. Аппарат готов для переноски.

7.17. Выдерживайте не менее чем 10-минутный перерыв после

каждых 30 мин непрерывной работы аппарата.

8. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

8.1. Для обеспечения надежной работы аппарата своевременно

производите техническое обслуживание. При этом пользуйтесь на-

стоящим паспортом.

8.2. При всех видах технического обслуживания соблюдайте

меры безопасности, указанные в разделе 5 настоящего паспорта.

8.3. Все виды технического обслуживания, их периодичность

и содержание работ, а также технические требования, средства

и методы проведения технического обслуживания приведены в

табл. 4.

8.4. В случае обнаружения при техническом обслуживании не-

соответствия аппарата или отдельных его частей техническим требо-

ваниям, указанным в табл. 4, дальнейшая эксплуатация аппарата

не допускается, и он подлежит ремонту или замене.

8.5. На техническое обслуживание аппарат предъявляйте вмес-

те с эксплуатационной документацией, входящей в комплект пос-

тавки.

8.6. Способ самоконтроля аппарата с использованием обычного

тестера любого типа, имеющего предел измерения 25...ЗОВ.

В качестве датчика используется индуктор неиспользуемого

канала, а индикатором может быть тестер. Индуктор неиспользуе-

мого канала и отключенный от аппарата второй индуктор устанав-

ливают на столе на ножках, расположив соленоиды в горизонталь-

ной плоскости, сдвинув их до соприкосновения боковыми поверх-

ностями. Включают испытуемый канал в непрерывном режиме,

при максимальной интенсивности индукции.

На вилке разъема второго индуктора при этом появляется пе-

ременное напряжение, которое измеряется тестером. С помощью

отвертки через отверстие // (для канала 1) или

 10

 (для канала 2)

установить максимальное напряжение по шкале тестера. Ориен-

тировочная величина напряжения от канала 1 —19В, от канала

2-14В. При пуске в эксплуатацию нового аппарата нужно произ-

вести описанные измерения и записать показания тестера, которые

при последующих проверках будут полезны.

Данным способом можно проверить и деление индукции- при

нажатии кнопок «ИНТЕНСИВНОСТЬ» — 3, 2, 1 должно произойти

изменение показаний тестера. Он должен зарегистрировать напря-

жение в 0,75; 0,5 и 0,25 от напряжения, измеренного в положении

переключателя «ИНТЕНСИВНОСТЬ» — 4.

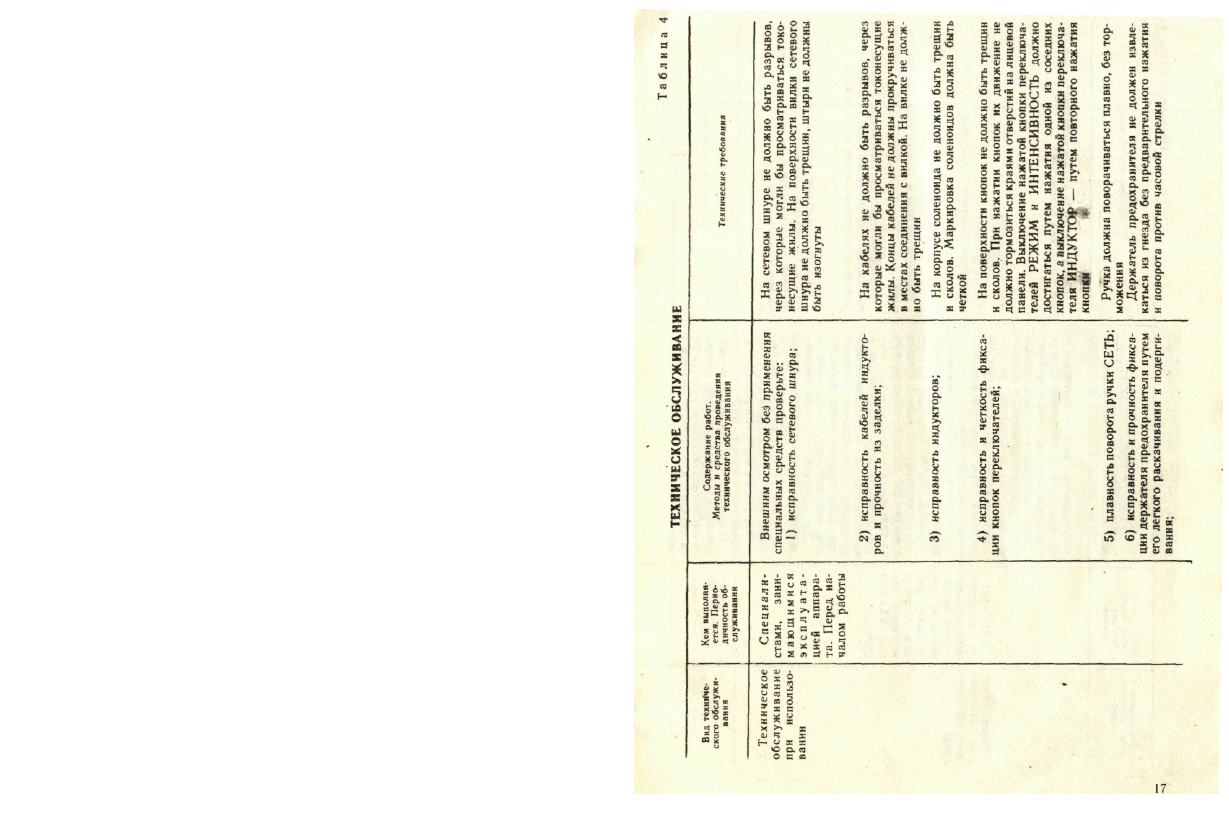

Продолжение табл. 4

Вид техниче-

ского обслужи-

вания

Кем выполня-

ется. Перио-

дичность об-

служивания

Содержание работ.

Методы и средства проведения

технического обслуживания

Технические требования

Периодиче-

ское техниче-

ское обслужи-

вание

Специаль-

но подготов-

ленным техни-

ческим персо-

налом не ре-

же одного ра-

за в год после

истечения га-

р а н т и й н о г о

срока

7) плавность наклона соленоида и

его фиксацию. Проверяется опробо-

ванием наклона соленоида из гори-

зонтального и вертикального положе-

ний

Проверьте техническое состояние

аппарата. Перед проверкой выполни-

те следующие операции:

1) откройте доступ к печатным

платам, для чего выполните указания

пп. 10.4.2..Л0.4.4;

2) удалите щеткой пыль и грязь с

поверхностей деталей, размещенных

на платах;

3) путем легкого раскачивания и

подергивания проверьте прочность

крепления трансформатора, резисто-

ров, транзисторов, процедурных ча-

сов, конденсаторов

Путем внешнего осмотра проверь-

те состояние паек на печатных платах

Соберите аппарат в последователь-

ности, обратной указанной в п. S0.4.4

Подготовьте аппарат к работе в со-

ответствии с пп. 6.4—6.12

Последовательно проверьте регули-

рование магнитной индукции, измерь-

те магнитную индукцию, частоту то-

ка питания, длительность посылок и

пауз

Наклон соленоида должен фиксироваться в лю-

бом выбранном положении

Поверхности плат и деталей должны быть чис-

тыми

Трансформатор, конденсаторы, резисторы,

транзисторы, процедурные часы не должны сме-

щаться относительно места их крепления

Не должно наблюдаться отслаивания паек и

печатных проводников от печатной платы и других

деталей; монтажные провода не должны отсоеди-

няться от места паек

Продолжение табл.

 4

Вид техниче-

ского обслужи-

вания

*

Кем выполня-

ется. Перио-

дичность об-

служивания

Содержание работ.

Методы и средства проведения

технического обслуживания

Для проверки регулирования маг-

нитной индукции:

i) включите микротесламетр (см.

приложение 4)

 в соответствии с его

паспортом;

2)

 щуп микротесламетра

 зафикси-

руйте в

 положении, в котором стрел-

ка прибора

 располагается в послед-

ней трети шкалы и зарегистрируйте

это показание (В4);

3) последовательно нажмите кноп-

ки «3», «2», «1» переключателя ИН-

ТЕНСИВНОСТЬ и зарегистрируйте

показания микротесламетра (ВЗ, В2,

В1 соответственно);

4) рассчитайте отношения

Bl, B2, ВЗ

ВТ, ВТ,

 Б4

Если

 расчитанные отношения

 не

соответствуют техническим требова-

ниям, произведите ремонт

 в

 соответ-

ствии с п. 10.4.10.

Для измерения магнитной индукции:

1) включите микротесламетр (си.

приложение 4) в соответствии с его

паспортом;

2) на индукторе «1»

 установите

щуп микротесламетра так, чтобы

 дат-

чик находился

 в геометрическом цент-

ре соленоида, а плоскость щупа была

параллельно торцу соленоида;

3) с помощью отвертки через от-

верстие // (см. рис. 2) подстройте

Технические требования

Отношения должны составлять

0,25 ±0,07;
0,50±0,13;
0,75±0,19.

Продолжение табл. 4

Вид техниче-

ского обслужи-

вания

Кем выполня-

ется. Перио-

дичность об-

служивания

Содержание работ

Методы и средства проведения

технического обслуживания

Технические требования

частоту генератора 1000 Гц так, что-

бы отклонение микротесламетра ста-

ло максимальным;

4) произведите отсчет и полученное

значение переведите в амплитудное;

5) выключите кнопку «I» переклю-

чателя ИНДУКТОР и нажмите кноп-

ку <2> (см. рис.  ! ) ;

6) на индукторе «2» установите

щуп микротесламетра так, чтобы дат-

чик находился в геометрическом цент-

ре соленоида, а плоскость щупа была

параллельна торцу соленоида;

7) с помощью отвертки через от-

верстие 10 подстройте частоту гене-

ратора 700 Гц так, чтобы отклонение

микротесламетра стало максималь-

ным;

8) произведите отсчет и полученное

значение переведите в амплитудное

П р и м е ч а н и е . Если предел измерения

 мик-

ротесламетра менее 2

 мТл, проверьте

 магнитную

индукцию а

 положении «1» переключателя

 ИН-

ТЕНСИВНОСТЬ и полученное

 амплитудное зиа-

Л.

В)

Магнитная индукция должна составлять

(1,5 + 0,3) мТл

чение умножьте на отношение

Если

 измеренная магнитная

 индукция

 не

 соот-

ветствует техническим требованиям, произведи-

те

 ремонт

 » соответствии с

 пп.

 S0.4.5,

 10.4.6,

10.4.10

Для измерения частоты тока пи-

тания индукторов:

1) соедините частотомер (см. при-

ложение 4) с гнездами *2» и сЗ»,

расположенными под крышкой 20

(см. рис. 2), и, включив его в соот-

Окончание табл. 4

Вид техниче-

ского обслужи-

вания

Кем выполня-

ется. Перио-

дичность об-

служивания

Содержание работ.

Методы и средства проведения

технического обслуживания

Технические требования

ветствии с его паспортом, измерьте

частоту тока питания индуктора «2»;

2) выключите кнопку «2» переклю-

чателя ИНДУКТОР (см. рис. 1) и

нажмите кнопку «1»;

3) соедините частотомер с гнезда-

ми «1» и «3», расположенными под

крышкой 20 (см. рис. 2), и измерьте

частоту тока питания индуктора «1>

Если измеренные частоты не соот-

ветствуют техническим требованиям

произведите регулировку частоты ге-

нераторов в соответствии с п. 10.45.,

а затем повторите измерение магнит-

ной индукции

Для измерения длительности по-

сылки и длительности паузы:

1) нажмите кнопки <!> и «2» пере-

ключателя ИНДУКТОР (см. рис. 1);

2) нажмите кнопку ПРЕР. пере-

ключателя РЕЖИМ;

3) соедините вход осциллографа

(см. приложение 4) с гнездами «1» и

«3», расположенными под крышкой

20 (см, рис. 2), включив его в соответ-

ствии с его паспортом в режиме из-

мерения временных интервалов, из-

мерьте длительность посылки и дли-

тельность паузы

Если измеренные длительности не

соответствуют техническим требова-

ниям, произведите ремонт в соответ-

ствии с п.п. 10.4.8, 10.4.9

Частота тока питания индуктора «2> должна

составлять (700±100) Гц

Частота тока питания индуктора «1> должна

составлять 1000± 100 Гц

Длительность посылки должна быть равна

1,5±0,3 с и длительность паузы должна быть

равна 1,5 ±0,3 с

9. ХАРАКТЕРНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ

9.1. Перечень наиболее часто встречающихся или возможных

неисправностей, вероятные причины и методы их устранения приве-

дены в табл. 5.

Т а б л и

 ji a^

 Jj,

Неисправность, внешнее

проявление и дополнительные

признаки

I.

 После выполнения

операций по п. 6.12:

не светятся индикато-

ры

 4

 и

 13

 (см. рис. 1)|

не светится индика-

тор

 4

не светится индика-

тор

 13

 или //

2. При наклоне соле-

ноид не фиксируется в

заданном положении

Вероятная причина

1) Перегорел предохра-

нитель

2) Ручка СЕТЬ (см.

рис. 1) не была повернута

до упора

Неисправна лампа II

(см. приложение 1)

1) Обрыв в кабеле ин-

дуктора «1» или «2»

2) Изменилась частота

генератора 1000 Гц или

700 Гц

3) Не работает гене-

ратор 1000 Гц или 700 Гц

Ослабли винты 7 (см.

рис. 1)

Методы устранения

Замените предохранитель

Поверните ручку СЕТЬ по

часовой стрелке до упора

Замените лампу Н, для че-

(о откройте доступ к ней в

соответствии с п. 10.4.3.

Найдите место нарушения

контакта и восстановите его

С помощью отвертки через

отверстие // или

 10

 (см. рис.

2) подстройте частоту гене-

ратора 1000 Гц или 700 ГЦ

Произведите ремонт по

п. 10.4.5

Подтяните винты

 7

у

 при

этом усилие поворота солено-

ида должно соответство-

вать п. 2.12

10. ТЕКУЩИЙ РЕМОНТ

10.1.

 Общие положения.

10.1.1.

 Текущий ремонт производится в случае отказа аппарата

с целью восстановления его работоспособности.

10.1.2.

 Текущий ремонт должен производиться специалистами по

ремонту медицинской техники.

10.1.3. При ремонте соблюдайте меры безопасности, указанные

в разделе 5 настоящего паспорта. Регулировку и настройку произ-

водите только изолированным инструментом.

10.1.4.

 Перечень оборудования и приборов, необходимых для ре-

монта, приведен в приложении 4.

10.2. Содержание текущего ремонта.

10.2.1.

 Текущий ремонт включает следующие этапы:

обнаружение неисправностей;

отыскание и устранение неисправностей;

22

проверку работоспособности и регулировку аппарата после ре-

монта.

10.3. Обнаружение неисправностей аппарата производите в со-

ответствии с разделом 9 настоящего паспорта.

10.4. Отыскание и устранение неисправностей.

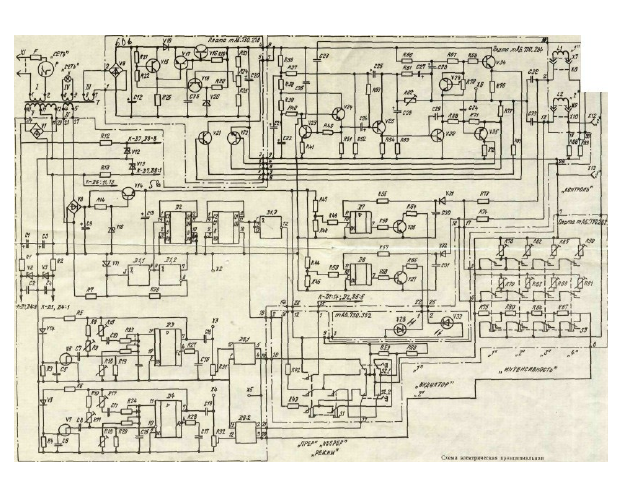

10.4.1. При отыскании неисправностей аппарата пользуйтесь

принципиальной электрической схемой (приложение 1, 2) и табли-

цей напряжений (приложение 5).

10.4.2. Перед началом ремонта откройте доступ к печатным пла-

там тАб.730.284,

 TA6.730.278, ДЛЯ

 чего:

1) откройте верхнюю крышку

 9

 (см. рис. 2) в соответствии с

указаниями п. 6.5;

2) выньте индукторы

 17

 и

 18;

3) выньте вилку 7 и

 16

 кабелей индукторов из гнезд «2» и «1»;

4) выньте вилку

 3

 сетевого шнура из отверстий и размотайте се-

тевой шнур

 22;

5) отвинтите и снимите крышки

 20

 и

 23;

 *

6) отвинтите пять винтов, крепящих кожух

 19

 и снимите ко-

жух

 19;

7) отвинтите четыре винта, крепящих ножки на задней стенке

13,

 и снимите заднюю стенку

 13

 вместе с верхней крышкой

 9;

8) отвинтите две контргайки, расположенные на шасси у задней

стенки

 13;

9) отвинтите четыре винта на дне аппарата и снимите нижнюю

крышку

 14;

10) вставьте вилки

 7 и 16

 кабелей индукторов в гнезда, распо-

ложенные на шасси у задней стенки

 13.

10.4.3. При необходимости перед началом ремонта откройте до-

ступ к сигнальной лампе Н (см. приложения 1 и 2), для чего:

выполните операции, указанные в п. 10.4.2;

отвинтите четыре винта, крепящие стенку

 2,

 и снимите ее;

отвинтите три винта на нижней части обечайки / и подвиньте

обечайку в сторону задней стенки

 13.

10.4.4. При необходимости перед началом ремонта откройте до-

ступ к печатной плате тА6.730.283, для чего:

выполните операции, указанные в п. 10.4.3;

отвинтите четыре винта, крепящие лицевую панель

 21

 и сними-

те ее;

отвинтите два винта, крепящие плату, и снимите ее.

10.4.5. Проверьте работу генератора 1000 Гц (700 Гц), для чего:

1) подготовьте аппарат к работе в соответствии с указаниями

пп. 6.11 и 6.12 и включите аппарат поворотом ручки СЕТЬ проце-

дурных часов по часовой стрелке до упора;

2) измерьте положительное напряжение питания микросхемы

ДЗ (Д4), для чего подключите вольтметр постоянного тока с пре-

делом измерения 7,5 В между гнездом «3» узла КОНТРОЛЬ и кон-

23

тактом 8 микросхемы ДЗ (Д4). Если измеренное значение напря-

жения отличается от указанного в приложении 5, неисправными

могут быть стабилитрон V2, конденсаторы С, С2 или микросхема

ДЗ (Д4). Определите неисправный элемент и замените его на ис-

правный;

3) измерьте отрицательное напряжение питания микросхемы ДЗ

(Д4), для чего подключите вольтметр постоянного тока с преде-

лом измерений 7,5 В между гнездом «3» узла КОНТРОЛЬ и контак-

том / микросхемы ДЗ (Д4). Если измеренное значение напряжения

отличается от указанного в приложении 5, неисправными могут

быть стабилитрон V3; конденсатор СЗ, С4 или микросхема ДЗ (Д4).

Определите неисправный элемент и замените его на исправный;

4) проверьте наличие периодического сигнала на выходе генера-

тора 1000 Гц (700 Гц), для чего подключите вход осциллографа

между гнездом «3» узла КОНТРОЛЬ и контактом ХЗ (Х4). Если

периодический сигнал отсутствует или генерация неустойчива, неис-

правиыми могут быть транзисторы V6 (V7); конденсаторы СЮ

(СП), С14 (С15), С18 (С19) или микросхема ДЗ (Д4). Определи-

те неисправный элемент и замените его на исправный.

id.4.6. Проверьте работу усилителя мощности, для этого:

1) подготовьте аппарат к работе в соответствии с указаниями

пп. 6.11. и 6.12. и включите аппарат поворотом ручки СЕТЬ проце-

дурных часов по часовой стрелке до упора;

2) измерьте напряжение питания усилителя мощности, для чего

подключите вольтметр постоянного тока с пределом измерения 75 В

между гнездом «3» узла КОНТРОЛЬ и контактом 4 платы

тА6.730.278. Если измеренное значение напряжения отличается от

указанного в приложении 5, неисправными могут быть транзисторы

V15, V17, V18, V19, стабилитрон V20 или конденсаторы С12, С20.

Определите неисправный элемент, замените его на исправный, а

затем установите необходимое постоянное напряжение питания уси-

лителя с помощью резистора R34;

3) измерьте постоянное напряжение на выходе усилителя мощ-

ности, для чего подключите вольтметр постоянного тока с пределом

измерения 50В между гнездом «3» узла КОНТРОЛЬ и контактом

Х6. Если измеренное значение напряжения отличается от указан-

ного в приложении 5, неисправными могут быть транзисторы V21,

V22, V25, V34, V35. Определите неисправный элемент, замените

его на исправный, а затем установите необходимое постоянное на-

пряжение на выходе усилителя с помощью резистора R62.

10.4.7 Проверьте работу индикаторов, для этого:

1) подготовьте аппарат к работе в соответствии с указаниями

пп. 6.11 и 6.12 и включите аппарат поворотом ручки СЕТЬ проце-

дурных часов по часовой стрелке до упора;

2) измерьте положительное направление питания микросхемы

Д7 (Д8), для чего подключите вольтметр постоянного тока с преде-

24

лом измерения 7,5 В между гнездом «3» узла КОНТРОЛЬ и кон-

тактом

 8

 микросхемы Д7 (Д8). Если измеренное значение напря-

жения отличается от указанного в приложении 5, неисправными

могут быть стабилитрон V12 или микросхема Д7 (Д8). Определите

неисправный элемент и замените его на исправный;

3) измерьте отрицательное напряжение питания микросхемы

Д7(Д8), для чего подключите вольтметр постоянного тока с пре-

делом измерения 7,5 В между гнездом «3» узла КОНТРОЛЬ и кон-

тактом / микросхемы Д7 (Д8). Если измеренное значение напряже-

ния отличается от указанного в приложении 5, неисправными могут

быть стабилитрон V13 или микросхема Д7 (Д8). Определите неис-

правный элемент и замените его на исправный.

10.4.8. Проверьте работу делителя частоты, для этого:

1) подготовьте аппарат к работе в соответствии с указаниями

пп. 6.11 и 6.12, но переключатель РЕЖИМ установите в положение

ПРЕР. и включите аппарат поворотом ручки СЕТЬ процедурных

часов по часовой стрелке до упора;

2) измерьте напряжение питания делителя, для чего подключи-

те вольтметр постоянного тока с пределом измерения 7,5 В между

гнездом «3» узла КОНТРОЛЬ и контактом

 26

 платы тА.6.730.284.

Если измеренное значение напряжения отличается от указанного в

приложении 5, неисправными могут быть транзистор V14, стабили-

трон V10, конденсаторы С9, С13. Определите неисправный элемент

и замените его на исправный;

3) проверьте наличие периодических прямоугольных импульсов

на выходе делителя частоты, для чего подключите вход осциллогра-

фа между гнездом «3» узла КОНТРОЛЬ и контактом

 14

 платы

тА6.730.284. Если необходимый сигнал отсутствует, неисправными

могут быть микросхемы Д1, Д2, Д5 или стабилитрон VII. Опреде-

лите неисправный элемент и замените его на исправный.

10.4.9. Проверьте коммутатор, для этого:

1) подготовьте аппарат к работе в соответствии с указаниями

пп. 6.11 и 6.12 и включите аппарат поворотом ручки СЕТЬ проце-

дурных часов по часовой стрелке до упора;

2) проверьте наличие периодического сигнала на выходе комму-

татора, для чего подключите вход осциллографа между гнездом «3»

узла КОНТРОЛЬ и контактом Х5. Если периодический сигнал от-

сутствует, неисправными могут быть микросхема Д6 или переклю-

чатели SI, S2. Определите неисправный элемент и замените его на

исправный;

3) выключите кнопку «1» переключателя ИНДУКТОР (повторно

нажмите ее) и нажмите кнопку «2»;

4) проверьте наличие периодического сигнала на выходе комму-

татора, для чего подключите вход осциллографа между гнездом «3»

узла КОНТРОЛЬ и контактом Х5. Если периодический сигнал от-

сутствует, неисправными могут быть микросхема Д6 или переклю-

25

чатель S2. Определите неисправный элемент и замените его на -ис-

правный.

10.4.10. Проверьте работу аттенюатора, для этого:

1) подготовьте аппарат к работе в соответствии с указаниями

пп. 6.11 и 6.12 и включите аппарат поворотом ручки СЕТЬ проце-

дурных часов по часовой стрелке до упора;

2) проверьте ступенчатую регулировку, для чего подключите

милливольтметр переменного тока к контактам «1» и «3» узла

КОНТРОЛЬ. Зарегистрируйте показания милливольтметра (В4) в

этом положении переключателя ИНТЕНСИВНОСТЬ, а также в по-

ложениях «3», «2» и «Ь (ВЗ, В2 и В1 соответственно) и рассчитай-

Bl, B2, ВЗ.

те отношения щ "В4,~В4 Если рассчитанные значения от-

личаются от указанных в п. 2.5 настоящего паспорта, то неис-

правными могут быть переключатель S3 или резисторы R75, R80,

R84, R87. Определите неисправный элемент и замените его на ис-

правный.

10.5. Проверка работоспособности аппарата после ремонта.

10.5.1. Подготовьте аппарат к работе в соответствии с пп. 6.11 и

6.12 и проверьте его работоспособность в соответствии с п. 6.13.

Если индикатор

 13 (11)

 (см. рис. 1) не загорается, подстройте ча-

стоту генератора 1000 Гц (700 Гц) с помощью резистора R23 (R24).

10.5.2 Проверьте аппарат на соответствие техническим требова-

ниям, указанным в табл. 4 настоящего паспорта.

11. ТРАНСПОРТИРОВАНИЕ

Аппарат допускает транспортирование любым видом транспор-

та при температурах от +50 до минус 50°С, относительной влаж-

ности 80% при температуре 20°С и относительной влажности 100%

при температуре 25°С и при более низких температурах без кон-

денсации влаги.

12. ПРАВИЛА ХРАНЕНИЯ

Аппарат должен храниться в отапливаемых и вентилируемых

складах при температуре от +5 до +40°С и относительной влаж-

ности 80% при температуре +25

С

С.

13. ГАРАНТИИ ИЗГОТОВИТЕЛЯ

13.1. Изготовитель гарантирует соответствие аппарата требо-

ваниям технических условий при соблюдении потребителем условий

эксплуатации, транспортирования и хранения.

13.2. Гарантийный срок эксплуатации — 12 месяцев со дня вво-

да аппарата в эксплуатацию.

26

13.3. В течение гарантийного срока предприятие-изготовитель

безвозмездно ремонтирует или заменяет аппарат и его части по

предъявлению гарантийного талона.

Гарантийный срок на покупные узлы и детали определяется

ГОСТ, ТУ на эти изделия.

13.4. Предельный срок защиты без переконсервации — 3 года.

14. СВЕДЕНИЯ О РЕКЛАМАЦИЯХ

14.1. В случае неисправности аппарата в период действия гаран-

тийных обязательств, а также обнаружения некомплектности при

его первичной приемке потребитель должен направить в адрес пред-

приятия-изготовителя или в адрес предприятия, осуществляющего

гарантийное обслуживание, следующие документы:

заявку на ремонт (замену) с указанием адреса, по которому

должен прибыть представитель завода или предприятия, осущест-

вляющего гарантийное обслуживание, номер телефона;

дефектную ведомость,

гарантийный талон.

14.2. Все представленные рекламации регистрируются потреби-"

телем в таблице.

Дата от-

каза или

возникно-

вения не-

исправ-

ности

Кол-во часов

работы аппа-

рата до

возникн.

неисправности

Краткое содержание

неисправности

Дата на-

правл.

реклама-

ции

Меры, принятые

по рекламации

Примечание

27

15. СВИДЕТЕЛЬСТВО О ПРИЕМКЕ

Аппарат для низкочастотной.,, дшгнитотерапии переносный

«Полюс-101», заводской номер _ соответствует тех-

ническим условиям и признан годным для эксплуатации.

Дата выпуска

Подписи лиц, ответственных за приемку

16. СВИДЕТЕЛЬСТВО О КОНСЕРВАЦИИ

Аппарат для низкочастотной магнитотерапии переносный

«Полюс-101», заводской номер подвергнут на
Свердловском заводе электромедицинской аппаратуры консервации

согласно требованиям, предусмотренным ТУ 64-1-3739—83.

Вариант защиты ВЗ-10 по ОСТ 64-1-69—80.

Дата консервации

Срок консервации

м. п.

Консервацию произвел

Изделие после консервации принял

.„ (подпись)

(подпись)

17. СВИДЕТЕЛЬСТВО ОБ УПАКОВКЕ

Аппарат для низкочастотной магнитотерапии переносный

«Полюс-101», заводской номер упакован на

Свердловском заводе электромедицинской аппаратуры согласно

требованиям, предусмотренным ТУ 66-1-3739—83. Вариант упаковки

ВУ-5 по ОСТ 64-1-69—80.

Дата упаковки

2 9 СЕН 1987

Упаковку произвел

м. п.

(подпись)

Изделие после упаковки принял

(подпись)

ш
3

с

S -

о

к

S

X

Я

ч

Свердловский завод электромедицинской аппаратуры (ЭМА)

620151, г. Свердловск, а/я 164

Расчетный счет 263202 в Горуправлении Госбанка

Тел. 57-08-72

ГАРАНТИЙНЫЙ ТАЛОН

на ремонт (замену) в течение гарантийного срока

Аппарат для низкочастотной магнитотерапии переносный

«Полюс-101» ТУ 64-1-3739—83

Номер и дата выпуска

Приобретен

(заполняется заводом-изготовителем)

(дата, подпись и штамп торгующей организации)

Введен в эксплуатацию

(дата, подпись)

Принят на гарантийное обслуживание ремонтным пред-

приятием

Подпись руководителя и печать

ремонтного предприятия

Подпись руководителя и печать

учреждения-владельца

ПРИЛОЖЕНИЕ 2

АППАРАТ ДЛЯ НИЗКОЧАСТОТНОЙ МАГНИТОТЕРАПИИ ПЕРЕНОСНЫЙ

«ПОЛЮС-101»

Перечень элементов

Зона

Поз. обо-

значение

С1

С2

СЗ

С4

С5, С6

С7, С8

С9

СЮ, СП

С12

С13

С14, С15
С16, С17

С18, С19

С20

С2!
С22

С23

С24

С25

С26

С27

С28

С29

СЗО, С31

С32

С34

С35

С36

Д1

Д2

ДЗ, Д4

Д5
Д6

Д7, Д8

F

Наименовзнне

Конденсаторы

К50-16-П-16В-500 мкФ

КЮ-7В-Н90-0.047 мкФ +80%

- 2 0 %

К-50-16-П-16В-500 мкФ

КЮ-7В-Н90-0.047 мкФ  + 8 0 %

пгкО/

К73-9-100В-0.15 мкФ±10%

К73-9-100В-0,015 мкФ +80%

- 2 0 %

К50-16-П-25В-200 мкФ

К73-9-100В-6800 пФ±10%

К50-7а-160В-500 мкФ

К50-16-П-16В-500 мкФ

К73-9-100В-0.22 мкФ±10%
КЮ-7В-М1500-510 пФ±20%

К10-7В-Н90-0.047 мкФ +80%

- 2 0 %

К50 7У-160В-100 мкФ

K50-16-II-50B-100 мкФ

К50 16-П-50В-50 мкФ

К73-9-100В-6800 пФ±10%

К50-16-1-50В-10 мкФ

К50-16-1-25В-10 мкФ

К50-16-П-50В-100 мкФ

К50-16-П-25В-100 мкФ

К50-16-П-50В-100 мкФ

50%

КЮ-7В-Н30-330 пФ±20

К73-9-100В-0.22 мкФ±Ш%

К73-16-630В-0.1 мкФ±5%-УХЛ

К73-16-630В-0,18 мкФ±5%-УХЛ

К73-9-100В-3000 пФ±10%

К73-9-100В-0,01 мкФ±10%

К73-9-100В-0Л мкФ±10%

Микросхема К155ЛА4 6КО.348.006ТУ

Микросхема К155ИЕ2 6КО.348.006ТУ

Микросхема КР140УД1А 6КО.348

454 ТУ

Микросхема К155ИЕ5 бКО.348.006 ТУ
Микросхема К284КЙ1А бКО.348.254 ТУ

Микросхема КР140УД1А 6КО.348

Л

 RJ, TV

t O I 1

 с

Вставка плавкая ВП-1-1-0.5А

Коли-

чество

1

1

i

2

2

1

2

1

2
2

2

i

!

2

1
1

2

'

Примечание

35

Поз. обо-

значение

н

L1

L2

Р

Rl, R2

R3, R4

R5, R6

R7

R8

R9

R10
RH

R12, R13

Р14

R15

R16

R17

R18
R19, R20

R21

R22

R23, R24

R25

R26

R27, R28

R29

R30

R31, R32

R33

R34

R35

R36, R37

R38

R39

R40

R41

R42, R43

R44

R45

R46

R47

R48

R49, R50

R51

R52, R53

R54

Продолжение приложения 2

Наименование

АГО.481.303 ТУ

Лампа МН-2,5-0,068 ГОСТ 2204—80

Индуктор

Индуктор

Часы процедурные РВ-1-30

ТУ 24-07-1350-77

Резисторы

МЛТ-0,125-430 Ом±10%

'МЛТ-0,125-1 МОм±10%

МЛТ-0,125-120 кОм±10%

МЛТ-0,125-680 Ом±10%

МЛТ-0,125-130 кОм+10%

СП4-3-100 кОм

МЛТ-0,125-130 кОм%±10%

СП4-3-100 кОм

МЛТ-0,125-510 Ом±10%

МЛТ-0,125-750 Ом  ± 1 0 %

СП4-3-68 кОм

СП4-3-15 кОм

СП4-3-60 кОм

СП4-3-15 кОм

МЛТ-0,125-6,8 кОм±10%

МЛТ-0,125-510 Ом±10%

МЛТ-0,125-10 кОм±10%

ПГП.Щ О-

5

"

1

 кОм + 20%А

0,5-1 кОм + 20%А

МЛТ-0,125-110 кОм±10%

МЛТ-0,125-910 Ом  ± 1 0 %

МЛТ-0,125-390 Ом±10%

МЛТ-0,125-91 Ом±10%

МЛТ-0,125-20 кОм±10%

МЛТ-0,25-6,8 кОм±10%

МЛТ-0,125-7,5  к О м ± ! 0 %

СП5-2-10 кОм±10%

МЛТ-0,125-10 кОм±10%

МЛТ-0,25-6,8 кОм±10%

МЛТ-0,25-10  к и м ± ! 0 %

МЛТ-0,25-5,6 кОм+10%

МЛТ-0,125-36 кОм±10%

МЛТ-0,25-6,8 кОм±10%

МЛТ-0,125-2,4 кОм±10%

МЛТ-0,125-7,5 кОм±10%

МЛТ-0,125-6,2 кОм±10%

МЛТ-0,25-1,3 МОм±10%

МЛТ-0,125-7,5 кОм±10%

МЛТ-0,125-6,2 кОм+10%

МЛТ-0,125-68 кОм±10%

МЛТ-0,25-5,6 кОм±10%

МЛТ-0,25-10 кОм + 10%

МЛТ-0,25-240 Ом  ± 1 0 %

ВС-2-20

2

1

1

1

1

1

2

1

1

1

I

2

1

1

2

1

1

1

2

1

1

1

I

1

2

1

1

1

1

2

1

2

I

Примечание

36

Продолжение приложения 2

Зона

Поз. обо-

значение

R55
R56

R57

R58

R59

R60

R61
R62

R63

R64, R65

R66

R67
R68, R69

R70

R71

R72

R73, R74

R75
R76

R77

R78, R79

R80

R81
R82, R83

R84

R85, R86

R87

R88, R89

R90, R91
S1

S2

S3

Т
VI

V2, V3

V4, V5

V6, V7

V8, V9

V10

Наименование

МЛТ-0,125-68 кОм±10%

МЛТ-0,125-10 кОм±10%

МЛТ-0,125-68 кОм±10%

МЛТ-0,125-10 кОм±10%

МЛТ-0,125-1,6 кОм±10%

МЛТ-0,25-1,8 кОм±10%

МЛТ-0,25-470 Ом  ± 1 0 %
СП4-3-4.7 кОм

МЛТ-0,25-36-Ом± 10%

МЛТ-0,125-220 Ом  ± 1 0 %

МЛТ-0,125-1,6 кОм±10%

МЛТ-0,25-5,6 кОм±10%
МЛТ-0,25-470 Ом  ± 1 0 %

СП4-3-3.3 кОм

МЛТ-0,25-10 кОм±10%

МЛТ-0,25-1 кОм±10%

МЛТ-0,125-1 МОм±10%

МЛТ-0,125-2,4 кОм±10%
МЛТ-0,25-1 кОм±10%

МЛТ-0,5-1 Ом ± 1 0 %

СП4-100 кОм

МЛТ-0,125-2,4 кОм±10%

МЛТ-0,5-1 Ом ± 1 0 %

СП4-3-68 кОм

МЛТ-0,125-2,4 кОм±10%

СП4-3-47 кОм

МЛТ-0,125-2,4 кОм±10%

МЛТ-0,5-1 Ом±10%

СП4-3-33 кОм
Переключатель П2К ТУ 11
ЕЩО.360.037 ТУ

(Исполнение по карте заказа)

Переключатель П2К ТУ 11 ЕЩО.360.

ЛЧ7 TV /

U O /

 1 «У

(Исполнение по карте заказа)

Переключатель П2К ТУ 11
ЕЩО.360.037 ТУ

(Исполнение по карте заказа)

Трансформатор А5.700.047
Прибор полупроводниковый КЦ407А

ТТЗ.362.146 ТУ

Стабилитрон кремниевый КС162А
ХЫЗ.369.001 ТУ

Диод полупроводниковый КД521А
РЗ.362.035 ТУ

Транзистор полевой КП103Е
ТФЗ.365.000 ТУ1 вариант И

Прибор полупроводниковый КЦ407А
ТТЗ.362.146 ТУ

Стабилитрон кремниевый КС156А
СМЗ.362.812 ТУ

Коли-

чест-

во

1
1

1

1

1

1

1
I

1

2

1

1

2

1

1

1

2

1
1

1

2

1

1

2

1

2

1

2

2

1

1

1

1
1

2

2

2

2

1

Примечание

37

Зона

Поз. обо-

значение

VII

V12, V13

V14

V15

V16

V17

I V18

V19

V20

V21, V22
V23, V24

V25

V26, V27
V28

V29

V30

V31,

 V32

V33
V34

V35

XI

Х2...Х6

Х7

Х8

Х9

Х10

X11...XI3

Наименование

Стабилитрон кремниевый КС147А

СМЗ.362.812 ТУ

Стабилитрон кремниевый КС162А

ХЫЗ.362.001 ТУ

Транзистор КТ604БМ аАО.336.335 ТУ

Транзистор КТ361Д ФЫО.336.201 ТУ

Диод полупроводниковый КД105Г

ТРЗ.362.060 ТУ

Транзистор КТ502Д аАО.336.182 ТУ

Транзистор КТ805 AM aAO.336.341 ТУ

Транзистор КТ604БМ аАО.336.335 ТУ

Стабилитрон полупроводниковый

КС527А аАО.336.002 ТУ

Транзистор КТ805АМ аАО.336.341 ТУ
Транзистор КТ315В ЖКЗ.365.200 ТУ

Транзистор КТ502Д аАО.336.182 ТУ

Транзистор КТ315В ЖКЗ.365.200 ТУ

Светодиод АЛ307ГМ аАО.336.076 ТУ

Транзистор КТ604БМ аАО.336.335 ТУ
Транзистор КТ801А ЩЫЗ.365.001 ТУ
Диод полупроводниковый КД521А

дРЗ.362.035 ТУ

Светодиод АЛ307ГМ аАО.336.076 ТУ

Транзистор КТ503Д аАО.336.183 ТУ
Транзистор КТ502Д аАО.336.182 ТУ

Шнур ШВВП-ВП 2Х0.75-10-6А

ОСТ 16.0.505.006—77

Лепесток 2-1,2-3,0-11

ГОСТ 16840—78
Кабель тАб.644.110

Гнездо тА7.604.018

Кабель тА6.644.110-01

Гнездо тАб.604.018-01

Гнезд» НД4-14

Коли-

чест-

во

1

2

1
1

1

„1

'  * > • •

*

-

*

•

1

2 ~

2

1

2

1
1
1

2

1
1

1
1

5

1
1
1
1

3

Примечание

3,7 м

ТАБЛИЦА ОБМОТОЧНЫХ ДАННЫХ

ПРИЛОЖЕНИЕ 3

Обозначение

по схеме

(см. прило-

жение 1)

Но-

мер

пЛ

оо-

мот-

ки

I

Но-

мера

выво-

дов

1—2

Тип и
марка

провода

ПЭВ-2

Диа-
метр,

мм

0,25

Чис-

ло

ков

1450

Изоляция

Каркас обмотать двумя сло-

ями кабельной бумаги КВМ-

120

Между слоями проклады-

вать один слой конденсаторной

бумаги КОН В1-10

38

Продолжение приложения 3.

Обозначение

по схеме

(см. прило-

жение 1)

т

L1

L2

1

Но-

мер

об-

мот-

ки

и

ш

IV

V

—

—

Но-

мера

выво-

дов

3—4

5 - 6

7 - 8

9—10

10-11

—

—

Тип и

маркз

провода

ПЭВ-2

ПЭВ-2

ПЭВ-2

ПЭВ-2

ПЭВ-2

ПЭВ-2

ПЭВ-2

Диа-

метр,

мм

0,2

0,315

0,25

0,14

0,Ц

0,53

0,53

Чис-

ло

вит-

ков

92

435

70

20

70

810

810

Изоляция

Поверх

два слоя

105-0,1

Между

вать один

бумаги

Поверх

один слой

маги

Между

вать один

бумаги

Поверх

один слой
маги

Между

вать один

бумаги

Поверх

один слой

маги

Между

вать один

бумаги

Поверх

два слоя

обмотки проложить

лакоткани ЛШМС-

слоями проклады-

слой конденсаторной

обмотки проложить

конденсаторной бу-

слоями проклады-

слой конденсаторной

обмотки проложить

конденсаторной бу-

слоями проклады-

слой конденсаторной

обмотки проложить

конденсаторной бу-

слоями проклады-

слой конденсаторной

обмотки проложить

кабельной бумаги и

два слоя лакоткани

Обмотка

открытая, много-

слойная, рядовая, виток к вит-

ку

Поверх

лакоткани

Обмотка

обмотки три слоя

открытая, много-

слойная, рядовая, виток к вит-
ку

Поверх

лакоткани

обмотки три слоя

ПРИЛОЖЕНИЕ 4

ПЕРЕЧЕНЬ ОБОРУДОВАНИЯ И ПРИБОРОВ,

НЕОБХОДИМЫХ ДЛЯ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ И РЕМОНТА

Наименование

Вольтметр по-

стоянного тока

Вольтметр по-

стоянного тока

Вольтметр по-

стоянного тока

Милливольтметр

электронный пере-

менного тока

Микротесл а м ет р,

Г 79

О с ц и л л о  г р а ф

универсальный

Частотомер элек-

тронный

Линейка

ГОСТ 427—75

О т в е р т к а  д л я

винта с прямым

шлицем

Основная характеристика

нлн обозначение документа

Предел измерения 75 В, класс точ-

ности 1,0

Предел измерения 50 В, класс точ-

ности 1,0

Предел измерения 75 В, класс точ-

ности 1,0

Предел измерения до 1000 мВ класс

точности 2,5%

Предел измерения временных ин-

тервалов от 1 до 2 с, погрешность

10%; наблюдение периодических сиг-

налов от 0,5 до 1,5 кГц

Предел измерения от 0,5 до 1,5 кГц,

погрешность 0,2%

Предел измерения 200 мм

Стержень круглого сечения диамет-

ром 3 мм

Номера разде-

лов или

 пунк-

тов

 по

тАЗ.293.016 ПС

пп. 10.4.5;

10.4.7; 10.4.8

п. 10.4.6

п. 10.4.6.

п. 10.4.10

Раздел 8
Раздел 8
пп. 10.4.5,

10.4.8

10.4.9

Раздел 8

Раздел 8

Разделы 8, 9

п. 10.5.1

Наименование и обозначение

элементов схемы (см. приложение

Плата тАб.730.278

контакт 4

Плата тАб.730.284

контакт ,26

контакт Х6

Микросхемы ДЗ, Д4, Д7,

контакт 1
контакт 8

Микросхема Д6

контакт 2, 4

контакт 11,

1)

Д8

13

Напряжение,

В

+ 62

+ 5

+ 31

—6,3

+ 6,3

+ 2,3

— 12

ПРИЛОЖЕНИЕ 5

Примечание

Вторым контактом яв-

ляется гнездо «3» узла

КОНТРОЛЬ или кон-

такт Х2 платы

тАб.730.284

Отклонения напряже-

ний от указанных зна-

чений не должны превы-

шать  ± 1 0 %

АППАРАТ ДЛЯ НИЗКОЧАСТОТНОЙ ИАГНИТОТЕРАПИИ ПЕРЕНОСНЫЙ .ПОЛЮС-101»

ПРИЛОЖЕНИЕ I

*
