Министерство транспорта РФ





________________________________________________морское пароходство

наименование судна_______________________________







             «Утверждаю»



капитан ____________________

«_____» __________2003г.















Оперативный план № 3 по борьбе с пожаром в каюте СПКМ



Оптимальный вариант тушения пожара.



Основной: поверхностный, водотушение

Средства тушения: основной насос производительностью – 90 м³/ч, вспомогательный насос производительностью – 135 м³ /ч, вода забортная, 2 пожарны[ рукава длиной 18м, стволы со спрыском Ф 13мм, система водораспыления.

Резервный: герметизация.

1.1.         Организация тушения пожара



Действия и команды с ГКП	Команды старшего механика	Команды командира аварийной партии	Команды вахтенного механика	Доклады на ГКП	Доклад получен
Вахтенный помощник капитана при обнаружении или сообщении о пожаре объявляет колоколом громкого боя и по трансляции «Общесудовая тревога», «Пожар в каюте СПКМ». Подаются команды: -Аварийной партии ,  к ликвидации пожара приступить! -Судно загерметизировать! -Аварийной группе к локализации пожара приступить! -Разведку пожара начать! -Рубежи обороны по борьбе с пожаром вооружить! -Резервные средства и системы пожаротушения готовь!	- каюту СПКМ загерметизировать! Выключить вентиляцию! -Запустить пожарные насосы №1 и 2! -Район пожара обесточить! -Группе разведки к работе для страховки  приготовиться!   -каюту СПКМ покинуть! -Аварийной группе рубеж обороны в каютах вооружить! -Группе разведки  к работе приготовиться!	-Пост безопасности в коридоре надстройки. -Аварийный пожарный насос включить!   -Группе пожаротушения рубежи обороны в коридоре и каютах в сторону каюты СПКМ вооружить! - При невозможности борьбы с пожаром покидает каюту СПКМ, готовит его к герметизации, вооружает рубежи обороны	Вентиляцию каюты СПКМ отключить! Произвести не полную герметизацию. Электропитание с помещения снять! -К тушению пожара подручными средствами приступить! -Аварийной группе разведки произвести разведку очага пожара и тушение.	Доклад о сборе членов аварийной партии Доклад о сборе членов аварийной группы МП Доклад о сборе членов аварийной группы поддержки Доклад о сборе членов медицинской партии Доклад об остановке вентиляции Доклад о закрытии  противопожарных дверей Доклад  о герметизации Доклад о запуске пожарных насосов         Водотушение Доклад о разведке очага пожара: - Место, -Пострадавших, -Причина пожара, -Задействованные средства тушения. Доклад с рубежей обороны Доклад о ликвидации (невозможности ликвидации) пожара Доклад о снижении температуры Доклад о разведке каюты СПКМ группой разведки Доклад о вентиляции каюты СПКМ Инвентарь по штатным местам	+     +   +   +   + + +   +       +     + + + + + +

1.2. Боевой участок и действия аварийной партии:

Боевой участок АП  – каюта СПКМ. Аварийная партия производит сбор на палубе, на первоначальном этапе борется с пожаром подручными средствами, эвакуирует пострадавших, герметизирует каюту СПКМ, осматривает смежные помещения с каютой СПКМ. При невозможности борьбы с пожаром покидает каюту СПКМ, готовит его к герметизации, вооружает рубежи обороны в каютах №2,4(2 чел.) и каюте капитана(1 чел.).

Действия группы разведки: группа разведки очага пожара надевает снаряжение пожарного, производит боевую проверку аппаратов, готовится по указанию ГКП произвести разведку в каюте СПКМ.

По тушению пожара: на первоначальном этапе борется с пожаром подручными средствами, эвакуирует пострадавших, герметизирует каюту СПКМ. При невозможности борьбы с пожаром покидает каюту СПКМ, готовит его к герметизации, вооружает рубежи обороны в каютах №2,4(2 чел.) и каюте капитана(1 чел.).

По использованию средств тушения: при тушении пожара в каюте СПКМ применяются водяные огнетушители. На рубежах обороны используются пожарные шланги, стволы со спрыском Ф 13мм, огнетушители, находящиеся на штатных местах. Группа разведки использует снаряжение пожарного.



Связь с ГКП: осуществляется посредством внутренней телефонной связи, радиостанций УКВ, посыльных.



1.3.         Боевой участок действия аварийной группы машинного отделения:

Боевой участок(рубежи обороны) – Офис капитана,коридор на 5й палубе и две каюты и коридор на 3й палубе.

По разведке пожара: группа разведки надевает снаряжение пожарного, производит боевую проверку аппаратов, при необходимости стахует группу разведки АП или сняв аппараты, находится на рубеже обороны в 2х каютах на 3й палубе .

Действия группы тушения: герметизирует судно, прибывает на пост безопасности - коридор надстройки, запускает основной и вспомогательный пожарные насосы, вооружает рубежи обороны по борьбе с пожаром в сторону каюты СПКМ в офис капитана,коридор на 5й палубе и две каюты и коридор на 3й палубе.



Связь с ГКП: осуществляется через КП-5 (старшего механика).





1.4Действия ходовой вахты на мостике: выключает вентиляцию, устанавливает судно в положение удобное для тушения, ведет наблюдение за водной поверхностью.





1.5. Действия ходовой вахты в машинных помещениях: запустить пожарные насосы, выключить вентиляцию и обесточить каюту СПКМ, подготовить и контролировать работу осушительных средств.







1.6. Действия аварийной группы поддержки: подготавливает спасательные средства к немедленному спуску или сбрасыванию (ПСН), опробывает двигатели шлюпок. Резерв для борьбы с пожаром.





1.7. Действия санитарной группы: разворачивает пост медицинской помощи (ПМП), доукомплектовывает спасательные средства дополнительным имуществом, теплой одеждой, водой, продуктами. Резерв для борьбы с пожаром.





2. Пожарно-техническая характеристика аварийного помещения.



Каюта СПКМ – наиболее пожароопасное помещение, расположено в кормовой части судна, в надстройке на 4й палубе. Каюта СПКМ по периметру защищена противопожарными конструкциями класса А и В. Имеет размеры: длина 11м, ширина 6м, что составляет площадь 66м², объем 165м³. Каюта СПКМ расположена в угловой части надстройки к ней примыкают: каюты №2,4, над каютой СПКМ находится каюта и офис капитана, под каютой СПКМ находятся жилые каюты.

На 4й палубе надстройки имеются водяные огнетушители в количестве 9шт, 2 пожарных рукава.

Огневая нагрузка МО - 25 кг/м², расчетное время свободного горения без тушения - 30 минут, огнестойкость конструкций составляет 40 минут, наиболее опасные направления распространения пожара – вверх  и в корму. Скорость распространения пожара в каюте СПКМ составляет 10 м/мин. Для защиты от угарного и углекислого газа  нужно применять воздушно-дыхательные аппараты(находятся в начале каждого аварийного выхода).

Электропитание и вентиляция каюты СПКМ отключаются из ЦПУ.

Для борьбы с пожаром в каюте СПКМ, на палубе имеются 9 водяных переносных огнетушителей, комплекты 18 метрового шланга и комбинированного ствола, а также система водяного орошения (водораспыления), с помощью которой можно охлаждать лобовую часть настройки забортной водой. Забортная вода от отдельного насоса к распределительному коллектору, от которого и идёт на распыление.

















3. Схема аварийного помещения

3.1. Вычерчиваются и подклеиваются две схемы:

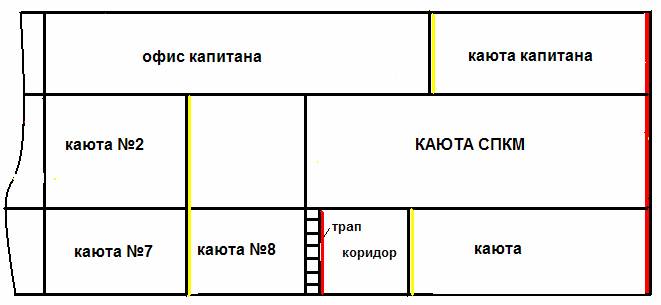

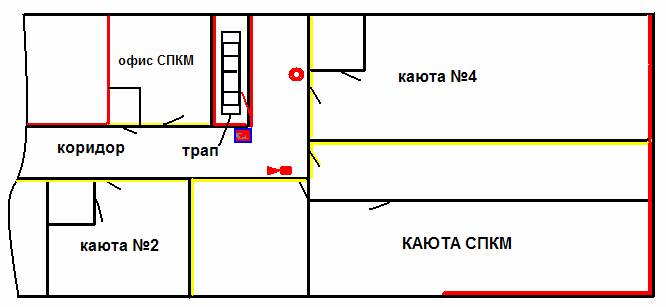

 1. «Схема аварийного помещения»

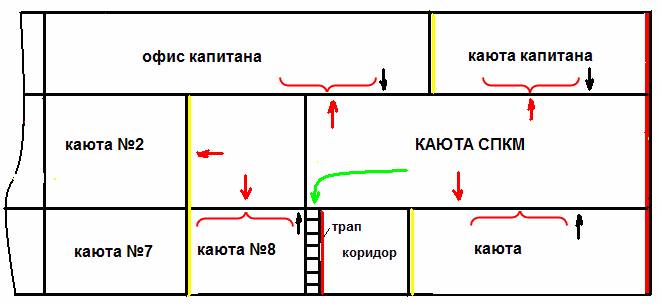

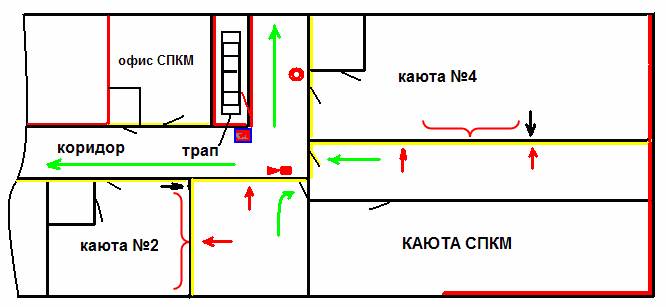

2. «Расстановка сил и средств пожаротушения»





















4. Результативные показатели активных средств тушения.



4.1 Водотушение.

Суммарная производительность пожарных насосов: 230 м³ /ч. (основной  – 95 м³/ч, вспомогательный – 135 м³ /ч.).

4.1.1 Основные насосы могут обеспечить работу стволов со спрыском 13 мм в количестве 7 шт. без других потребителей.

Вспомогательный насос может обеспечить работу стволов со спрыском 13 мм. в количестве 10 шт. без других потребителей.

4.1.2 Необходимо для ликвидации возгорания по расчёту стволов со спрыском 13мм. 13 шт.



4.2 Метод изоляции от доступа воздуха (герметизация).

4.2.1 Объём помещения 165 м³. Время тушения выдержкой 1,8 ч.

4.2.2 Количество членов экипажа для тушения по расчёту 10 человек.









Старший помощник капитана                              _____________



Старший механик                                                  _____________
