Медикор 3401. ИНСТРУКЦИЯ ПО ПОЛЬЗОВАНИЮ

М Е Д И К О Р

ИНСТРУКЦИЯ ПО ПОЛЬЗОВАНИЮ

К Ю В Е 3

Тип: Медикор 3401

О Г Л А В Л Е Н И Е

1.

НАЗНАЧЕНИЕ АППАРАТА

3

2. ПРИНЦИП РАБОТЫ

,

3

3. ТЕХНИЧЕСКОЕ ОПИСАНИЕ .

3

4. ОСНОВНЫЕ ХАРАКТЕРИСТИКИ, ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

k

5. ПУСК В ЭКСПЛУАТАЦИЮ ..

6

6. ЭКСПЛУАТАЦИЯ

7

7. ПРИНАДЛЕЖНОСТИ И ЗАПАСНЫЕ ЧАСТИ, ВХОДЯЩИЕ В СТОИМОСТЬ

АППАРАТА

9

8. ТЕХНИЧЕСКИЙ УХОД

10

Периодический технический уход

10

9. С Е Р Т И Ф И К А Т

II

П р и л о ж е н и е . .. ,.

12

1 0 . НАИМЕНОВАНИЕ ДЕТАЛЕЙ

10

1 1 . СПЕЦИФИКАЦИЯ ДЕТАЛЕЙ, ОТМЕЧЕННЫХ НА ПРИНЦИПИАЛЬНОЙ СХЕМЕ . 14

I .  Н А З Н А Ч Е Н И Е  А П П А Р А Т А

Кувез предназначен для ухода в изолированных условиях за недоношенными и

больными младенцами в акушерстве и в болницах при обеспечении постоян-

ной температуры, влажности воздуха и концентрации кислорода, необходимых

для грудных младенцев.

2 .  П Р И Н Ц И П  Р А Б О Т Ы

Кувез, при соответствующем надзоре, обеспечивает автоматическое регули-

рование установленной в кабине температуры.

Выход из строя или ненормальности аппарата, вызванные внешними воздей-

ствиями, сигнализируются автоматической системой тревожной сигнализации.

Влажность воздуха в кабине может изменяться встроенным регулируемым ув-

лажнителем.

В случае необходимости большей концентрации кислорода, аппарат обеспечи-

вает возможность дозировки кислорода с регулировкой при помощи редуктора

из центральной сети или из баллона кислорода.

Система тревожной сигнализации срабатывает в случае отключения на ч;1,О°С

от установленной температуры, а также в случае пропадания сетевого тока.

Младенец может взвешиваться при помощи шкальных весов не вынимая его из

кувеза.

Кабина изготовлена из прозрачного органического стекла для того, чтобы

обеспечить возможность наблюдения.Аппарат легко перемещается на колесах.

3 .  Т Е Х Н И Ч Е С К О Е  О П И С А Н И Е

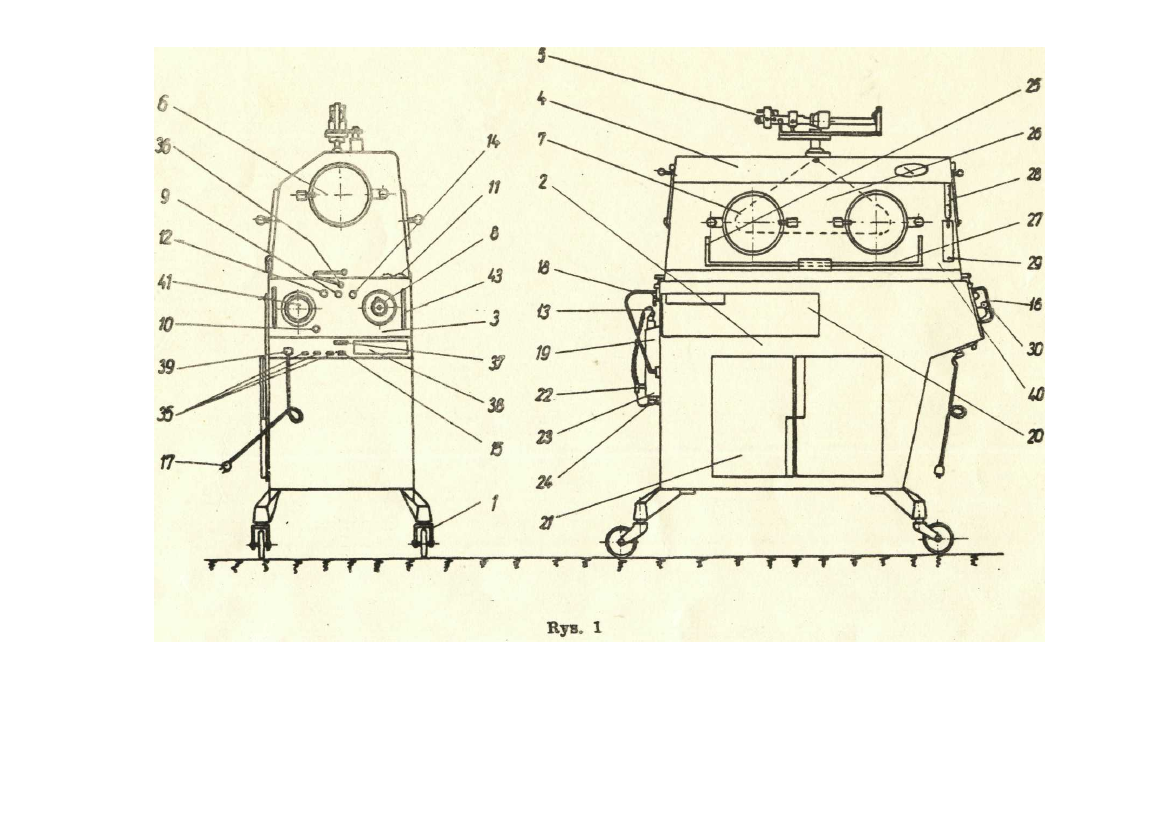

Основой аппарата является шкаф  / 2 / , снабженный ручкой и перемещающийся

на 4 колесах /I/.

В левой части шкафа размещен блок для регулирования температуры и тре-

вожной сигнализации /3/.

На лицевой панели приборной коробки размешены ручка для регулировки тем-

пературы /10/, лампы накаливания /9/, /12/, /14/ тревожной сигнализации,

прибор /16/, сигнализирующий работу вентилятора, и фильтр  / 8 / , служащий

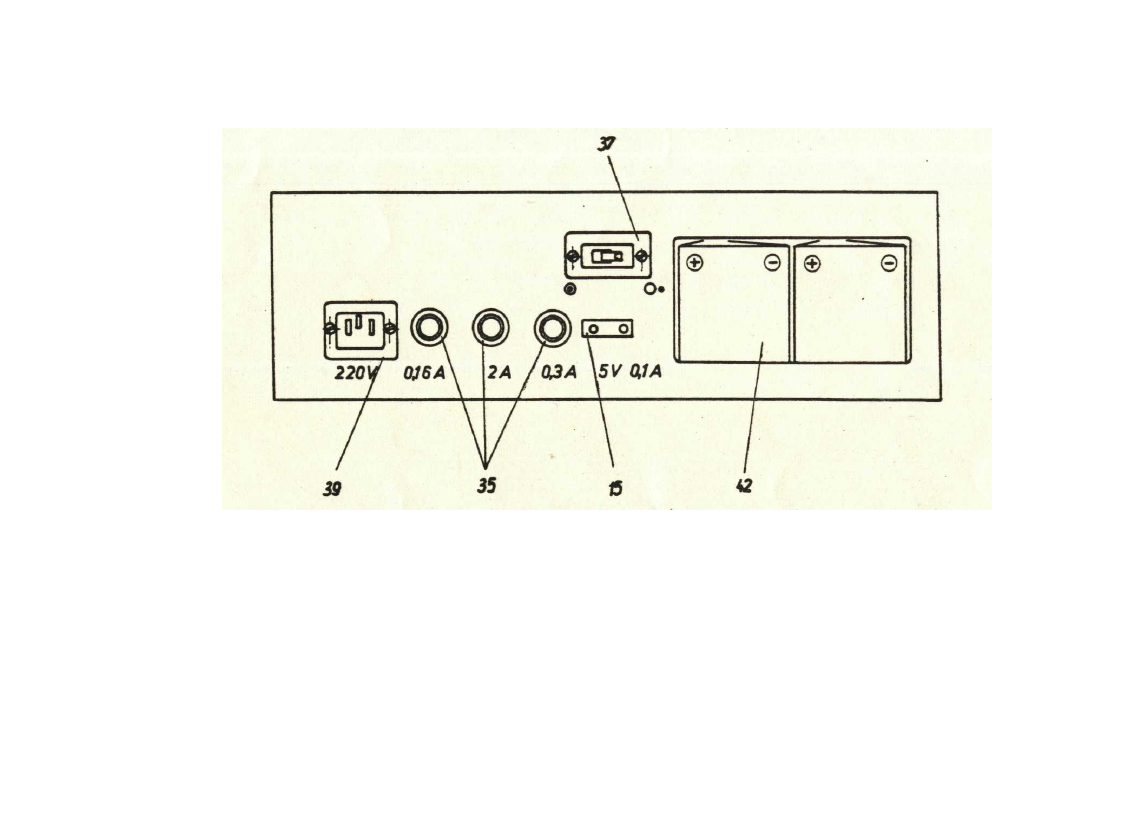

для очистки от пыли всасываемого воздуха. К штепсельной розетке /39/,

размещенной на нижней наклонной поверхности приборной коробки присое-

диняется сетевой соединительный кабель /17/. На этой панели размещен вы-

ключатель /37/, служащий для включения системы сигнализации пропадания

сетевого напряжения. Включенное состояние системы сигнализации показыва-

ется загоранием зеленой сигнальной лампочки /12/. Штепсельная розетка

/15/ предназначена для подключения внешней системы сигнализации. Батарея

А 2 / обеспечивает работу системы сигнализации в случае пропадания сете-

вого тока.

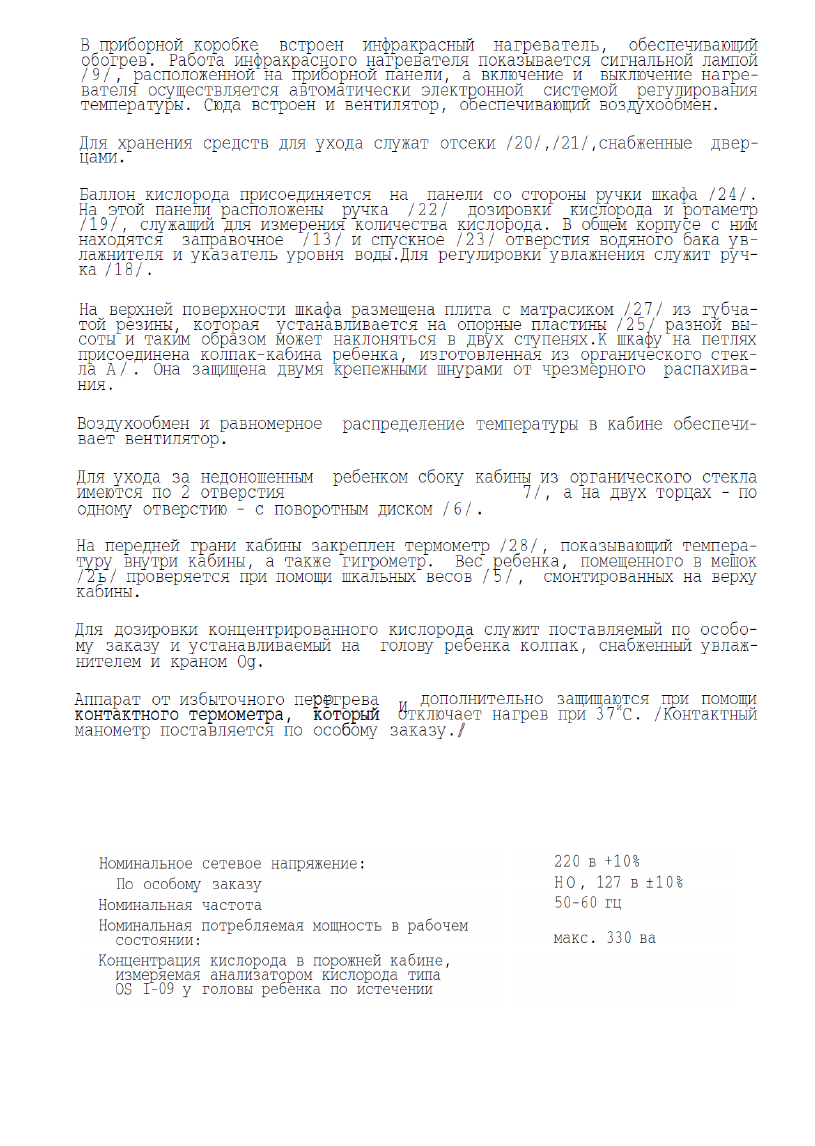

О С Н О В Н Ы Е  Х А Р А К Т Е Р И С Т И К И
Т Е Х Н И Ч Е С К И Е  П А Р А М Е Т Р Ы

Д а н н ы е  т е р м о р е г у л я т о р а

Номинальные рабочие пределы температуры при

температуре окружающей среды
18°С

Чувствительность регулирования температуры

Отклонение от отрегулированной температуры,

вызывающее срабатывание тревожной сигна-

лизации

Поставляемый по особому заказу контактный

термометр отключает нагрев при

При отклонении от отрегулированной температуры

и в случае отсутствия тока тревожная сигнализа-

ция осуществляется световой сигнализацией /крас-

ная лампа/ и акустической сигнализацией /гудение/.

Рабочее напряжение подключаемой системы

сигнализации

Данные инфракрасного нагревателя

Номинальное напряжение
Номинальная мощность

Пределы измерения ротаметра кислорода

Точность измерения ротаметра кислорода

/по отношению к предельному значению/

Пределы измерения весов

Точность весов
Класс защиты от прискосновения:

20 - 37°С

±

0,5°С

+1

-3

37

+0

-2

постоянное напря-

жение 5 в

220 в
250 вт
0-10 л/мин

±5%

0-7,2 кг
+15 г

II /двойная изоля-

ция/

З а з е м л е н и е

в о с п р е щ а е т с я I

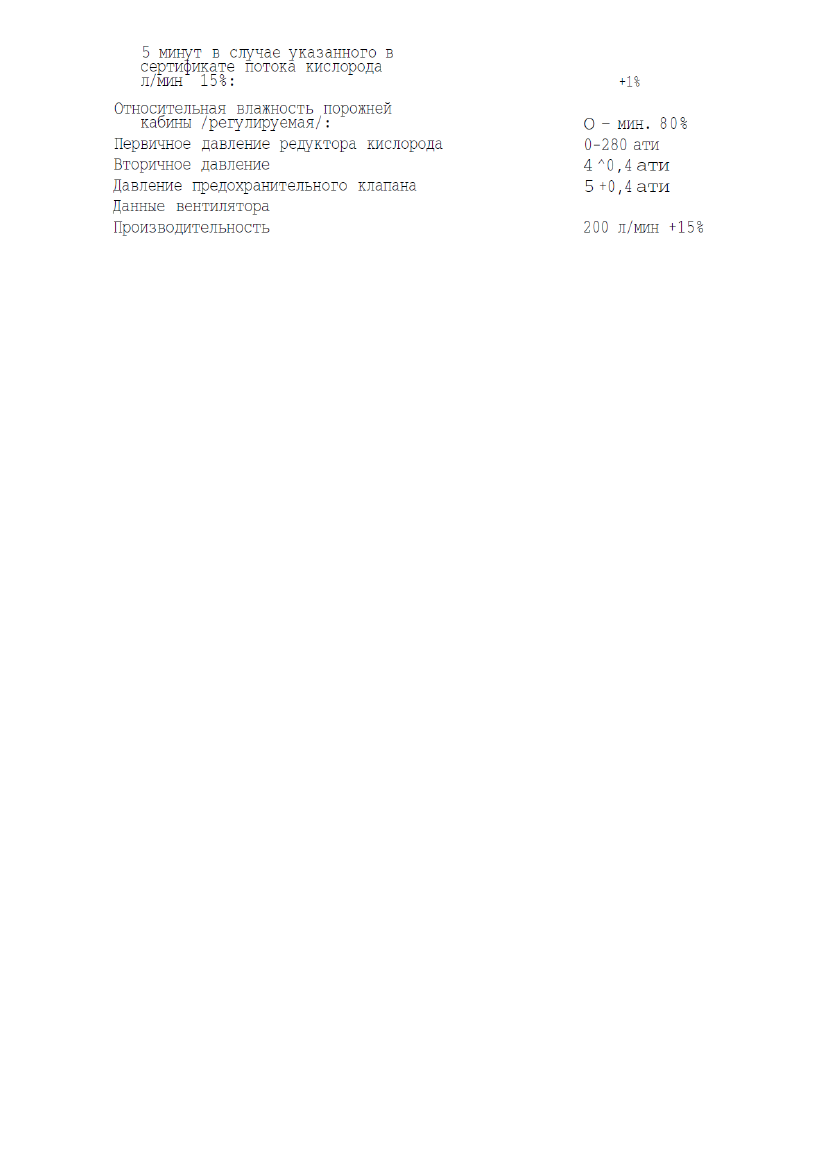

Г а б а р и т н ы е  р а з м е р ы  а п п а р а т а

Полная высота вместе с весами:

1300 мм

Полная длина

1150 мм

Ширина

470 мм

Размер плиты с матрасиком

360 х 600 мм

5 .  П У С К В  Э К С П Л У А Т А Ц И Ю

После распаковки очищают принадлежности и внешние части аппарата от ан-

тикоррозийной смазки.

Весы  / 5 / при помощи винтов закрепляют на верху кабины. Проверяют нулевое

положение весов вместе с измерительным мешком и измерительной плитой.

Пуск в эксплуатацию аппарата поручать специалисту.Перед пуском в эксплу-

атацию, согласно изображенному на рис. 3, в отсек для батареи /38/ уста-

навливают нормальные сухие батареи  Л 2 / , служащие для питания системы

тревожной сигнализации аппарата. Батареи не поставляются к аппарату.

Перед первым пуском в эксплуатацию аппарату дают работать в течение 12

часов без заправки водяного бака.

Перед каждым пуском в эксплуатацию внутренние поверхности кабины, плиту

с матрасиком и водяной бак следует промыть 1%-ным неомагноловым раство-

ром и дать работать аппарату до достижения сухого состояния.

Водяной бак увлажнителя заправляют дистиллированной водой через запра-

вочное отверстие /13/.

Аппарат может подключаться только к сети напряжением,указанным на щитке.

Подключение аппарата к сети осуществляется при помощи поставляемого в

качестве принадлежности соединительного кабеля, один конец которого ста-

вит в штепсельную розетку /39/,имеющуюся на нижней наклонной панели при-

борной коробки. При наличии внешней общей сети сигнализации можно выпол-

нить присоединения к штепсельной розетке /15/,причем в случае ненормаль-

ности приводится в действие внешняя системы сигнализации.

Подключенный к сети аппарат вводится в эксплуатацию включением выключа-

теля сигнализации /37/.

При включении следует проверить следующие:

а/ Правильное положение выключателя сигнализации. Оно показывается заго-

раением зеленой сигнальной лампы 12 в /12/ при пуске аппарата в экс-

плуатацию.

б/ Работоспособность сухих батарей и работа системы сигнализации. При

отсоединении сетевого соединительного шнура горит красная сигнальная

лампа 12 в /14 размещенный в аппарате громкоговоритель звучит. Если

к аппарату присоединена и система внешней тревожной сигнализации,

она должна также сработать. Если аварийная сигнализация не работает

вследствие разрядки батарей, то она должна быть заменена.

в/ Правильная работа вентилятора, обеспечивающего воздухообмен. При пра-

вильной работе вентилятора в окошке ротаметра,размещенного на прибор-

ной панели видна белая метка, а при неудовлетворительной циркуляции

воздуха - красная метка.

г/ Нагрев. Включенное положение нагрева показывается загоранием средней

белой сигнальной лампы /9/.

Нагрев кабины начинать после выполнения вышеописанного контроля. Нагрев

аппарата осуществляется постепенной периодической подрегулировкой /10/

для регулирования температуры с таким разчетом, чтобы во время разогрева

исключить тревожную сигнализацию. Если одноразовая подрегулировка ручки

больше чем 2 С,то аппарат дает тревожную сигнализацию. Ввиду этого, шаг

за шагом производить подрегулировку соответствующую только приблизитель-

но 2 С, что сигнализируется загоранием белой сигнальной лампы.Затем выж-

дать повышения температуры кабины до затухания белой сигнальной лампы и

очередную подрегулировку выполнения вновь до загорания белой сигнальной

лампы. Это продолжать до тех пор, пока не достигается требуемая темпера-

тура. Эту температуру терморегулятор поддерживает автоматически. Темпе-

ратуру кабины показывает ртутный термометр. Для бесперебойной работы ку-

веза требуется чтобы необходимая внутри кабины температура превышала не

менее чем на 2% температуру помещения.

Температура воздуха, регулируемая нагревом, неполностью однородная в ка-

бине, а изменяется по отдельным слоям.

Повышение необходимого влагосодержания осуществляется поворачиванием в

нарастающем направлении ручки /18/ регулировки увлажнителя. Если внутри

кабины требуется повышение концентрации кислорода, то для дозировки тре-

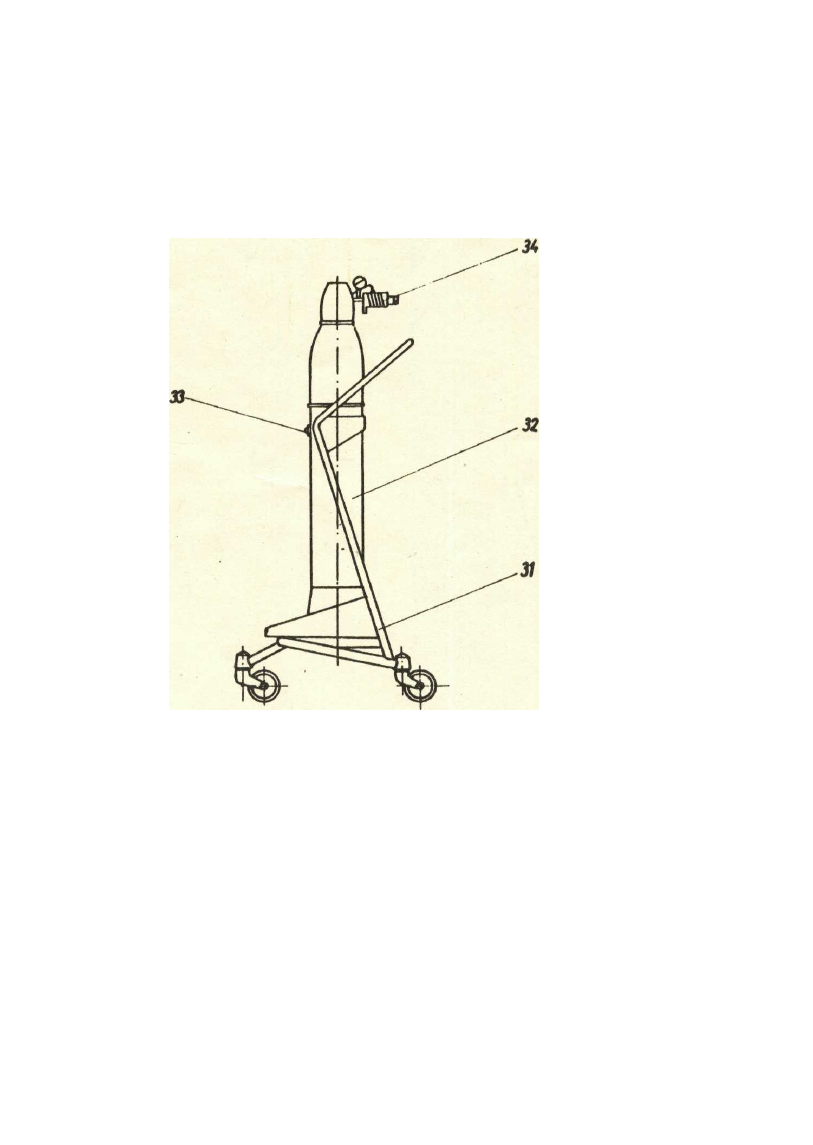

буется кислородный баллон,на который монтируют поставляемый вместе с ап-

паратом в качестве принадлежности редуктор кислорода.

Редуктор при помощи шланга, входящего в комплект принадлежностей аппара-

та, присоединяют к шланговому штуцеру /2VV. Открывают вентиль баллона,

а затем открытием игольчатого вентиля /22/ узла ротаметра устанавливают

необходимое количество дозируемого кислорода, измеряя на ротаметре в

л/мин.

В случае применения устанавливаемого на головке ребенка колпака переклю-

чающий кран ввинчивают вместо верхней пробки ротаметра, а его снабженный

оливой конец присоединяют шлангом к штуцеру увлажнителя, снабженному ме-

таллической губкой. Другой штуцер увлажнителя шлангом присоединяют к

оливе колпака. Поворотом на 180 переключающего крана можно направлять в

кабину или в колпак отсчитываемое по ротаметру количество кислорода. Ув-

лажнитель, расположенный в кабине заправляют дистиллированной водой.

6 .  Э К С П Л У А Т А Ц И Я

При пуске в эксплуатацию следует соблюдать нижеследующие правила техники

безопасности.

1. Эксплуатация кувеза разрешается лишь от сети с предписанным напряже-

нием, применяя предусмотренный соединительный кабель и при непрерыв-

ном надзоре.

2. Строго следует соблюдать предписания стандарта, относящегося к приме-

нению кислородного газа и кислородного баллона.

а/ Кислород, соприкасаясь с маслом, жиром, парафином и прочими орга-

ническими веществами может вызвать взрыв и ввиду этого передавать

и принимать разрешается только чистые баллоны /с деталями незапач-

канными маслом или консистентной смазкой/.

б/ Строго воспрещается применять содержащие масло или густую смазку

уплотнительные и смазочные материалы в арматуре, редукторах трубо-

проводах кислородного баллона!

в/ Запрещается обслуживать кислородный баллон рукой, запачканной жи-

ром или маслом, очищать-его тряпкой, запачканной маслом, хранить в

месте, загрязненным жиром или маслом, обслуживать в одежде, запач-

канной маслом.

6.3 Ремонт и техническое обслуживание внутренных деталей кувеза поручать

только специалисту. В ходе работы, через каждые 1-2 часа следует про-

верять температуру внутри кабины и надежную работу аппарата.

В ходе работы следует проверять уровень воды бачка-увлажнителя отсче-

том указателя уровня, и в случае необходимости долить дистиллированную

воду.

По окончании эксплуатации выключенный аппарат проветривать открытием

кабины, затем внутренние части кувеза и матрасик протереть досуха.

Перед размещением другого ребенка в аппарате необходимо выполнить ни-

жеследующее:

Опорожнить водяной бачок увлажнителя. Затем во внутреннее пространство

кувеза положить вату, пропитанную 40%-ным раствором формалина и аппа-

рату дать работать в течение 6-8 часов. Затем вату удаляют и аппарат

проветривают досуха, /ок.5-6 часов/. В каждом случае следует убедиться

бактеорологическим испытанием о надежности и эффективности стерилиза-

ции.

Ежедневно следует проверить правильность работы системы тревожной сиг-

нализации изъятием сетевой соединительной штепсельной вилки. При этом

система аварийной сигнализации должна сработать.

Ежедневно следует сменять однослойную марлю, наложенную на всасывающее

отверстие кабины.

Еженедельно следует сменять фильтр  / 8 / , размещенный на лицевой панели

аппарата и 7-слойную марлю, находящуюся в фильтре.

6.4 При наличии встроенного контактного манометра приборную коробку выдви-

гать осторожно /приблизительно до половины/. Коробка может быть дальше

выдвинута лишь после отсоединения проводов контактного термометра.

6.5 В случае эксплуатации аппарата при открытом отверстии для ухода после

короткого времени срабатывает тревожная сигнализация. После закрытия

отверстия и восстановления теплового равновесия тревожная сигнализация

прекращается.

6.6 При установке количества циркуляции кислорода, указанного в Руководст-

ве, в пространстве кабины создается концентрация кислорода 40

 ±1%,

 из-

меряемая у головы ребенка анализатором кислорода типа OSI-O9.

6.7 ОПРЕДЕЛЕНИЕ КОНЦЕНТРАЦИИ КИСЛОРОДА

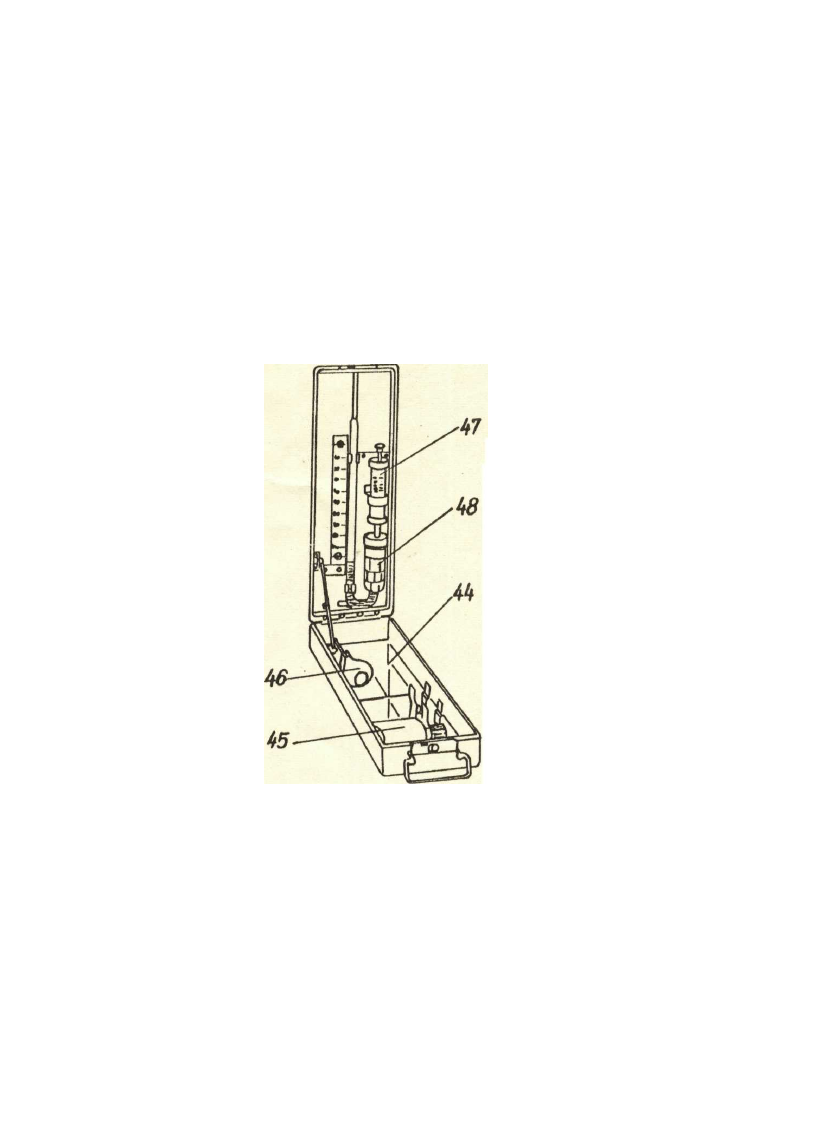

К кислородной палатке в качестве специальной принадлежности поставля-

ется изображенный на рис. 4 анализатор кислорода /44/, работающий по

абсорбционному принципу.Прибор представляет собой заключенную в футляр

У-образную трубку, более тонкое колено которого служит в качестве чув-

ствительного элемента, а колено с расширением трубки - в качестве аб-

сорбционного сосуда.

С о с т а в  а б с о р б ц и о н н о й  ж и д к о с т и :

50% насыщенного холодного раствора бикарбоната аммония /NH.HC0

3

/ и 50%

раствора аммония удельным весом 0,96.

Для хранения жидкости служит склянка А5/,из которой при помощи пипет-

ки /46/ заправляется через верхнее отверстие измерительной трубки

столько жидкости,чтобы зеркало жидкости доходило до не снабженной циф-

рой нижней метки шкалы.

Для точной регулировки шкала может смещаться. Измерение производится

таким образом, что через отверстие, имеющееся на колпаке,шприцом  А 7 / ,

на который надета тонкая полиэтиленовая трубка, у головы ребенка отби-

рают пробу воздуха.Рекомендуется шприц промывать многократно воздухом,

имеющимся в пространстве колпака. Затем полиэтиленовую трубку снимают

со шприца, плотно прижимают к патрубку абсорбционного сосуда, медленно

загружают, вследствие чего столб жидкости поднимается в более тонком

конце стеклянной трубки. Под действием увеличевшегося давления начина-

ется абсорбция, а зеркало жидкости опускается за время меньше двух ми-

нут. Как только зеркало жидкости успокоилось, абсорбция закончилась,

можно по шкале у зеркала жидкости отсчитывать в процентах величину

концентрации кислорода. Шприц после измерения укладывают на свое место

и закрывают У-образную трубку /рис. 9/. За короткое время не рекомен-

дуется выполнять больше пяти анализов. Жидкости необходимо дать немно-

го отлежаться, а после 40 анализов абсорбционную жидкость следует за-

менить. Свежая жидкость, светлоголубая, а отработанная•- темносиняя.

Для регенерирования абсорбционной жидкости в баке для жидкости разме-

щены цилиндры  А 8 / с большей поверхностью,изготовленные из тонкой мед-

ной ткани. Для замены измерительной жидкости У-образная трубка может

сниматься с держателей. Зеленый осадок из стеклянной трубки может у-

даляться разбавленной азотной кислотой

 /ЕЮ-,/

 после предварительного

удаления цилиндров из абсорбционного сосуда.

ПРИНАДЛЕЖНОСТИ И ЗАПАСНЫЕ ЧАСТИ, ВХОДЯЩИЕ В СТОИМОСТЬ АППАРАТА

Редуктор кислорода /34/ I шт
Шланг для кислорода I шт
Открытый гаечный ключ /с зевом 30-32/ I шт
Шкальные весы  / 5 / I шт

Мешок для взвешивания /26/ I шт
Подушка /из 3 частей/ I комплект

I—

1

I
I
I
I

2

I

I

ШТ
ШТ

ШТ

экз.

ШТ

ШТ

ШТ

ШТ

Сетевой соединительный кабель /17/
Ртутный термометр /28/
Фильтр
Инструкция по пользованию
Гигрометр

Предохранительная вставка BI на 220 в, 2 а;

на 110, 127 в - 4 а

Предохранительная вставка В2 на 220 в - 0Д6 а;

на НО, 127 в --©г* а

Предохранительная вставка ВЗ на 220 в - 0,315 а;

на ПО, 127 в - 0,630 а '

П р и н а д л е ж н о с т и ,  п о с т а в л я е м ы е
п о  о с о б о м у  з а к а з у

Передвижная платформа для баллонов /с защитным кожухом баллона и кре-

пежными ремнями/
Анализатор кислорода типа osi-849

Кислородный головной колпак с увлажнителем и арматурой
Контактный манометр
Измерительная плитка малая
Измерительная плитка большая

Промежуточная деталь для центрального присоединения Ор

8 .  Т Е Х Н И Ч Е С К И Й  У Х О Д

В зависимости от условий работы, но не менее одного раза в месяц, сле-

дует заменить батареи системы сигнализации /рис. 3/ таким образом, что

после ослабления двух крепежных винтов снимают платину /38/ отсека бата-

рей, расположенную на нижней наклонной панели коробки приборов. После

этого становятся доступными батареи /42/ для замены. Обращать

 внимание

на  т о , чтобы новые батареи устанавливать согласно изображенному на рис.

3, при соблюдении правильной полярности.

ПЕРИОДИЧЕСКИЙ ТЕХНИЧЕСКИЙ УХОД

Неквалифицированный ремонт деталей и электрических блоков кувеза

 может

вызвать нарушение налаженной на заводе-изготовителе работы.

Ремонт и технический уход за внутренними деталями аппарата поручать

 лишь

квалифицированному специалисту.

Перестановка прибора:

Прибор следует перекатывать с места на место на роликах по

возможное™ без тряски. При перекатывании в поперечном на-

правлении уклон не должен превышать 7,5градуса

10

9 .  С Е Р Т И Ф И К А Т

В связи с аппаратом

наименование: Кувез
тип: Медикор 3401
Зав. номер:

поставляемым вместе с настоящим Руководством и находящимся в оригинальной
упаковке завод-изготовитель заявляет нижеследующие:

1. Данные поставляемого аппарата и Руководства тождественные.

2. Аппарат при эксплуатации согласно изложенному в Руководстве - при исклю-

чении внешнего насильственного воздействия - работает по назначению.

3. В случае хранения по предписаниям и эксплуатации по назначению аппарат

работает бесперебойно и выполняет технические данные, приведенные в Ру-
ководстве.

Б у  д а п е ш т , 19

Печать

Нач. ОТК

II

1 0 .  Н А И М Е Н О В А Н И Е  Д Е Т А Л Е Й

1.

Самоориентирующееся колесо

2.

Шкаф

3. Приборная коробка

4. Кабина
5. Весы
6.

Отверстие для ухода с поворотным диском

7.

Отверстие для ухода с поворотным диском

8. фильтр

9. Сигнальная лампа нагрева /6 в, 0,2 а/

10.

Установочная ручка терморегулятора

 /TEMPERATURE  C O N T R O L /

11. Всасывающая воронка

12. Лампа для сигнализации работы /12 в, 0,1 а/
13. Колпачок указателя уровня воды

14. Лампа тревожной сигнализации /12 в, 0,1 а/

Т5. Штепсельная розетка для присоединения внешней

сети сигнализации /5 в макс. 0,1 а/

16.

Прибор для сигнализации вентиляции

17. Электрический кабель со штепсельной вилкой
18. Ручка для регулировки увлажнителя
19. Ротвметр
20. Отсек для хранения
21. Отсек для хранения

22. Ручка игольчатого вентиля
23. Пробка указателя уровня воды
24. Штуцер для присоединения шланга О2
25. Опорная пластина
26. Мешок для взвешивания

27. Плита с матрасиком
28. Термометр
29. Держатель термометра

30. Всасывающий штуцер
31.

Передвижная платформа для баллона

32.

Защитный кожух из 3 частей для баллонов

33. Крепежные ремни
34. Редуктор кислорода
35. Предохранители
36. Крепежный винт

37. Выключатель сигнализации
38. Отсек для батарей

13

39. Штепсельное гнездо для

 сетевого присоединения

40.

 Щиток с данными

41.

 Терморегулятор

42. Плоская батарея 4,5 в
43. Крепежный винт приборной

 коробки

44.

 Анализатор кислорода

45. Склянка для жидкости
46. Пипетка

47. Шприц
48. Восстановитель

II.

  С П Е Ц И Ф И К А Ц И Я

  Д Е Т А Л Е Й ,  О Т М Е Ч Е Н Н Ы Х

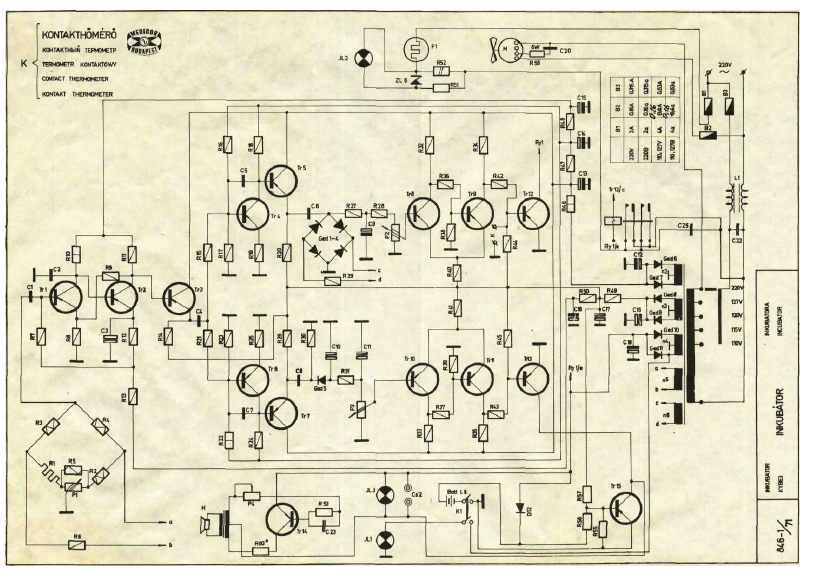

Н А  П Р И Н Ц И П И А Л Ь Н О Й  С Х Е М Е

Обозначение на принципиальной

 схеме

Наименование и технические

параметры

 деталей

R1

R2

R3
R4
R5
R6

R7

R8
R9
R1O

R11

R12

R13
R14

R15

R16
R17
R18
R19
R2O
R21
R22

Ni

Mo

Mn
Mn
Ma

Мостовое сопротивление
Мостовое сопротивление
Мостовое сопротивление
Мостовое сопротивление

Мостовое сопротивление

Сопротивление пленочное
Сопротивление пленочное
Сопротивление пленочное
Сопротивление пленочное
Сопротивление пленочное

Сопротивление пленочное
Сопротивление пленочное
Сопротивление пленочное
Сопротивление пленочное

Сопротивление пленочное
Сопротивление пленочное
Сопротивление пленочное
Сопротивление пленочное

Сопротивление пленочное
Сопротивление пленочное

Сопротивление пленочное
Сопротивление пленочное

100 + 0,1%

116,3 + 0,1%

100 + 0,1%
100

 ±

 0,1%

5 ом
200-4% - 0,5

 вт

10

 ком

 - 5% - 0,5

 вт

100 - 5% - 0,5

 вт

30

 ком

 - 5% - 0,5

 вт

22

 ком

 - 5% - I,-

 вт

12

 ком

 - 5% - 0,5

 вт

2

 ком

 - 5% - 0,5

 вт

20

 ком

 - 5% - 0,5

 вт

3

 ком

 - 5% - 0,5

 вт

500 - 5% - 0,5

 вт

62

 ком

 - 5% - 0,5

 вт

500 - 5% - 0,5

 вт

8.2

 ком

 - 5% - 0,5

 вт

51 - 5% - 0,5

 вт

3

 ком

 - 5% .- 0,5

 вт

1.3 ком

 - 5% - 0,5

 вт

22

 ком

 - 5% - I,- вт

14

R23 Сопротивление пленочное
R24 Сопротивление пленочное

R25 Сопротивление пленочное
R26 Сопротивление пленочное

R27 Сопротивление пленочное

R28 Сопротивление пленочное
R29 Сопротивление пленочное
R3O Сопротивление пленочное
R31 Сопротивление пленочное
R32 Сопротивление пленочное
R33 Сопротивление пленочное
R34 Сопротивление пленочное

R35 Сопротивление пленочное
R36 Сопротивление пленочное
R37 Сопротивление пленочное
R38 Сопротивление пленочное

R39 . Сопротивление пленочное
R4O Сопротивление пленочное
R41 Сопротивление пленочное
R42 Сопротивление пленочное
R43 Сопротивление пленочное
R44 Сопротивление пленочное
R45 Сопротивление пленочное
R46 Сопротивление пленочное
R47 Сопротивление пленочное
R48 Сопротивление пленочное
R49 Сопротивление пленочное
R5O Сопротивление пленочное
R51 Сопротивление проволочное
R52 Сопротивление проволочное

R53 Сопротивление проволочное
R55 R5O2
R56 R5O2
R57 R5O2

500 - 5% - 0,5 вт
3 ком - 5% - 0,5 ВТ
51 ом - 5% - 0,5 вт
3 ком - 5% - 0,5 вт
1 ком - 5% - 0,5 вт
500 - 556 - 0,5 вт
100 - 5%

 -

 0,5 вт

5.1 ком - 5% - 0,5 вт
500 - 5% - 0,5 вт
2 ком - 5% - 0,5 вт

2 ком - 5% -0,5 вт
2 ком - 5% - 0,5 вт
2 ком - 5% - 0,5 вт
27 ком - 5% - 0,5 вт
27 ком - 5% - 0,5 вт
2 ком - 5% - 0,5 вт
2 ком - 5% - 0,5 вт
1.2 ком - 5% - 0,5 вт
1,2 ком - 5* - 0,5 вт
5,1 ком - 5% - 0,5 вт
5.1 ком - 5% - 0,5 вт
12 ком - 5% - 0,5 вт
250 - 5% - I,- вт

100 - 5% - 0,5 вт
1 ком - 5% - 0,5 вт
250 - 5% - 0,5 вт
2 ком - 5% - 0,5 вт
22 -10% - I,- вт
10 - 10% - 25 вт

20 ком -0,1 вт
3 ком -0,25 вт
1.2 ком - 5% - 0,5 вт
I ком - 5% - 0,5 вт

I ком - 5% - 0,5 вт

PI Потенциометр проволочный
Р2 Потенциометр проволочный
РЗ Потенциометр проволочный
Pf Потенциометр проволочный

300-1 ком -10% - 3 вт
1,5 ком - 10% - 0,7 вт
1,3 ком -10 % - 0,7 вт
3,3 ком - 20% - 0,1 вт

15

К о н

CI

С2
СЗ
С4
С5

С6
С7
С8
С9

СЮ
СИ

CI2
CI3
CI4
CI5
CI6

CI7
CI8
CI9
С20
C2I
С22
С23
С24
С25

Тг1
Тг2

ТгЗ
Тг4

Тг5

Тгб

Тг7

Тг8

Тг9

ТгЮ
Trll
Тг12

Тг13
Т г Н
Тг15

I

д е н с а т о р ы

Металлобумажный
Бумажный
Электролитический
Металлобумажный
Металлобумажный

Металлобумажный
Бумажный
Бумажный
Электролитический
Электролитический

Электролитический
Электролитический
Электролитический
Электролитический

Электролитический
Электролитический
Электролитический
Электролитический
Электролитический

Электролитический
Конденсатор миниатюрный
Конденсатор миниатюрный
Конденсатор миниатюрный
Конденсатор миниатюрный
Конденсатор миниатюрный

Транзистор

Транзистор
Транзистор
Транзистор

Транзистор

Транзистор
Транзистор
Транзистор
Транзистор

Транзистор
Транзистор
Транзистор
Транзистор
Транзистор
Транзистор

бумажный
бумажный
бумажный
бумажный

бумажный

10 мкф -
22 нф -
50 мкф -
15 мкф •
150 нф -
10 мкф -
220 нф -
10 мкф -
100 мкф
100 мкф
10 мкф
100 мкф

100 мкф
50 мкф -
50 мкф -
100 мкф
100 мкф
50 мкф
100 мкф
2 мкф -
10 нф -
0,5 мкф
20 нф -

47 нф -
I мкф -

ОС IC45
ОС 1045
ОС 1072
ОС 1072
ОС 1072
ОС 1072

ОС 1072
ОС 1072
ОС 1072

ОС 1072
ОС 1072
X 1076
ОС 1076
ОС 1072

АС 128

2

- 160 в
- 250 в
- 10/12 в
- 160 в

- 160 в

- 160 в
- 250 в
- 160 в

- 10/12 в
- 10/12 в
- 10/12 в
- 50/60 в
- 50/60 в

- 50/60 в
- 50/60 в

- 50/60 в
- 50/60 в
- 50/60 в
- 50/60 в

- 500 в

20% - 63 в
- 20% - 63 в

20% - 63 в

20% - 63 в

750 в - 10% С 3012

/Р 13 А/
/Р 13 А/
/Р 13 А/
/Р 13 А/
/Р 13 А/
/Р 13 А/
/Р 15 А/
/Р 13 А/

/Р 13 А/
/Р 13 А/
/Р 13 А/
/ОС 1077/
/ОС 1077/
/Р 13 А/

16

В ы п р я м и т е л и
Ged 1 Германиевый диод 4 х ОА 1154 Q
Qed 2 Германиевый диод 4 х ОА 1154 Q
Gad 3 Германиевый диод 4 х ОА II5VQ
Qed 4 Германиевый диод 4 х ОА 1154 Q
Qed 5 Германиевый диод ОА 1154 Q
Ged 6 Германиевый диод Gdk 7 /AY.107/
Ged 7 Германиевый ДИОД Gdk 7 /AY 107/
Ged 8 Германиевый диод

  O d k 6

 /

A Y

Ged 9 Германиевый диод

  G d k 6

 /

A Y

Ged 10 Германиевый диод

 Gdlt

 3 /AY 103/

Ged 11 Германиевый диод Gdk 3 /AY 103/
D 12 Германиевый диод ОА 1182

Кремниевый стабилитрон ZL 6

Р е л е
RY I Реле JA 13 A /Trie/

П р о ч и е  д е т а л и

и Трансформатор силовой /защищенный от замыкания/
PI Инфракрасная лампа /220 в/250 вт/
М Двигатель вентилятора IK 75

BI Предохранительная вставка на 220 в 2 а;  Н О , 127 в, 4 а

82 Предохранительная вставка на 220 в 0,16 а;  Н О , 127 в, 0,4 а
83 Предохранительная вставка на 220 в, 0,315 а;  Н О , 127 в

0,630 а

Н Устройство звуковой сигнализации
KI Выключатель прибора КВк 62Ь
JL 1 Сигнальная лампа 12 в / 0,1 а
JL 2 Сигнальная лампа 6 в / 0,2 а
JL з Сигнальная лампа 12 в / 0,1 а

Контактный термометр /принадлежность, поставляемая по особому заказу/

Фильтр для подавления помех

Ответственный издатель: Дердь Шомоди

medioor . 71079

Rys. 2

Ryс.

 3

9,

 -ч

Rys. 4
