АППАРАТ НИЗКОЧАСТОТНОЙ ТЕРАПИИ „АМПЛИПУЛЬС-4". Паспорт

i .* """ч '.Mfc?

1

-'

АППАРАТ НИЗКОЧАСТОТНОЙ ТЕРАПИИ

„АМПЛИПУЛЬС-4"

Паспорт

СССР

В/О „МЕДЭКСПОРГ

МОСКВА

НАЗНАЧЕНИЕ

Аппарат низкочастотной терапии "АМПЛИПУЛЬС-4"

(рис. 1) предназначен для лечебного воздействия моду-

лированными синусоидальными токам звуковой частоты.

Эксплуатация аппарата возможна в стационарных (в ка-

бинете врача)и в домашних условиях.

По условиям эксплуатации аппарат удовлетворяет тре-

бованиям группы II ГОСТ 9763-67 "Приборы электронные

измерительные. Общие технические требования".

Аппарат обеспечивает защиту от поражения электриче-

ским током в соответствии со II классом нормали. "Ап-
параты, приборы и оборудование медицинские. Электро-

безопасность. Технические требования. Методы испытаний'.'

АППАРАТ НИЗКОЧАСТОТНОЙ ТЕРАПИИ  А М П Л И П У Л Ь С - 4

Р Е Ж И М

15 2-3

 Ч-

ЛИТЕЛЬНОСТЬ

 S

ПАЦИЕНТ! [КОНТРОЛЬ

ОТКЛЮЧЕН L J

K U H I K U

"

U

ЭЛЕКТРОДЫ

1

®

СДЕЛАНО В СССР

модуляция

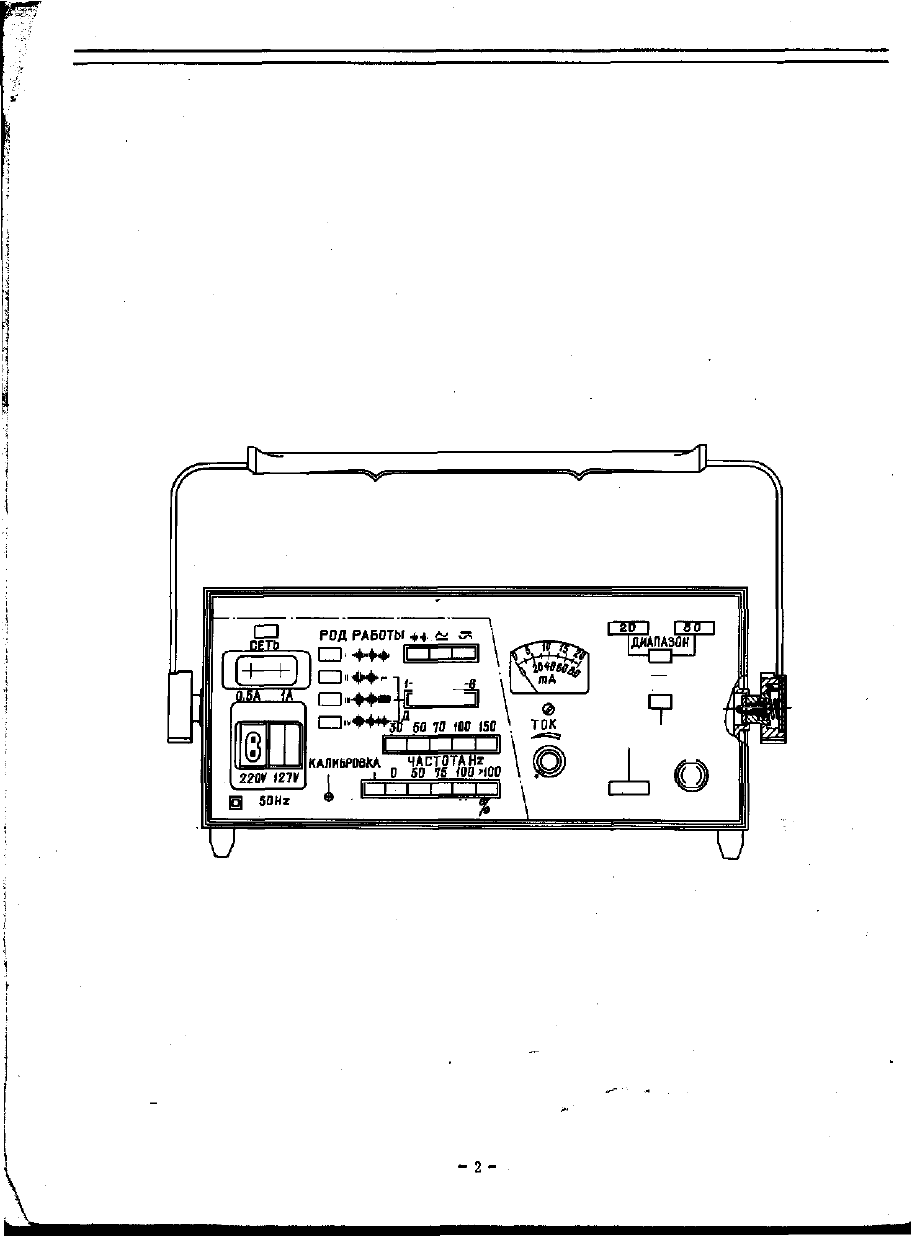

Рис. 1. Общий вид аппарата низкочастотной терапии

"АМПЛИПУЛЬС-4"

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Несущая частота колебаний синусоидальной формы

5Q00 Гц ±500 с коэффициентом гармоник не более 15%.

Частоты колебаний модулирующего напряжения сину-

соидальной формы устанавливаются дискретно: 30, 50, 70,
100, 150 Гц +10% с коэффициентом гармоник не более
10%.

Коэффициент модуляции устанавливается дискретно:

0, 50, 75, 100% и режим перемодуляции > 100% с пауза-

ми 20%-5- 40% от периода.

Погрешность коэффициента модуляции не более ±15%

при калибровке по последней риске на Шкале миллиампер-

метра.

Среднеквадрйтическйё Значение тока в цепи пациента

плавно регулируется от нуля до 80 мА при активном со-

противлении 250 Ом и до 30 мА при активном сопротив-
лении 1 кОм при глубине модуляции до 100%.

Измерение тока в цепи пациента производится стрелоч-

ным измерительным прибором аппарата на поддиапазонах

20 мА и 80 мА с погрешностью ±10% от конечного зна-
чения шкалы.

Аппарат обеспечивает четыре рода работы:

непрерывные модулированные колебания с произво-

льно выбираемой частотой модуляции;

серии модулированных колебаний с произвольно

выбираемой частотой модуляции, чередующиеся с паузой;

серии модулированных колебаний с произвольно вы-

бираемой частотой модуляции, чередующиеся с сериями

немодулированных колебаний (с частотой 5000

 Гц);

серии модулированных колебаний с произвольно вы-

бираемой частотой модуляции, чередующиеся с серия-

ми модулированных колебаний с частотой модуляции

150 Гц.

Длительность серий и пауз устанавливается, соответ-

ственно, в следующих соотношениях: 1:1,5;  2 : 3 ; и 4: б

с погрешностью ± 15%.

ч.

Все четыре рода работы обеспечиваются в выпрямлен-

ном режиме с положительной или отрицательной поляр-
ностью.

Питание аппарата производится от сети переменного

тока напряжением 127 В ± 10% или 220 В +10% с часто-
той 50 Гц +1% и содержанием гармоник до 5%.

Мощность, потребляемая аппаратом, не более 40 В.А.

Аппарат обеспечивает нормальную работу через 5 мин

после включения и допускает непрерывную работу без
футляра в течение 8 ч.

В футляре аппарат обеспечивает работу в повторно-крат-

ковременном режиме с продолжительностью цикла 1 час
и относительной продолжительностью включения 50%, т.е.

через каждые 0,5 ч работы необходимо выключать аппа-

рат на 0,5 ч. Суммарная продолжительность циклов не

должна превышать 8 ч.

„ _ аппарата 480 х 179 х 393 мм
Габариты: . ,  .

п п

  . „ . „„„

аппарата в футляре 408 х 405 х 262 мм

,, аппарата 7,5 кг
Масса:

аппарата в футляре с комплектом электродов

11,2 кг.

КОМПЛЕКТ ПОСТАВКИ

Таблица, 1

Обозначение

1

3, 293, 024

4. 161. 104

4. 161.0,92-01

4 832. 010

4.832,011
2.893.015
2.893.016

2.893.017
6.878.012

6.87S.013

7.725.032

7.725.034

7.725.033

7.725.031

7.725.030

6.878.001

6.878.002
6.878.003
6,878.004

6.8  Я . 005

Наименование

2

Аппарат "АМПЛИПУЛЬС-

4"

Футляр

Ящик укладочный

Держатель

*Держатель

Электрод-прерыватель

*Электрод

*Электрод

* Подушка
* Подушка

Электрод пластинчатый
Электрод пластинчатый

*Электрод пластинчатый
*Электрод пластинчатый

Электрод пластинчатый
Подушка
Подушка

* Подушка

*Подушка

Подушка

Коли

чест-

во

3.

1

1

1

1
1

1

2

2
2

2

2

2

2

2

2

2

2
2
2

2

Габариты, мм

4

408x179X393

380X296X262

485x140x380

020

ф44
ф24

ф4В

250x70x0,5
200x150x0,5

150x100x0, 5
125X80X0,5

100x60x0, 5

270x90

220X170

170X120
145x100

120X80

Мас-

са,

кг

5

7,5

2,5

Завод-

ской

номер

6

Обозначе-

ние укла-

дочного

или у паков.

места

7

Примечание

8

Для комплектации

(кроме паспорта)

- з

1

4.860.250

4.860.251

4.860.243

3.844.017

4.860.261

7810-0308 Гр1>9

ГОСТ 17199-71

2

*Шнур

*Шнур

*Шнур

*Ремень резиновый
*Шнур соединительный

*Отвертка

комплект запасно-

го имущества

0.480.003

0.480.003

ГОСТ 2204-69

ГОСТ 5574-65

4.681.032

8.387.134

3.293.024 ПС

Предохранитель

ВПМ-0,5 А,
Предохранитель

ВШ-1-1 А

Лампа МН 6,3-0,22

Резистор

3

1

1

1

2

1

1

3

3

4

2

пттм,  0 . 2 5 B - 2 2 K O M ± 2 0 ? S „

0,5 А-МОм±20%

 Z

-ОСЗ-20

Термистор ТПМ2/0.5

Пружина
Паспорт

2

10

1

4

5.

6

7

8

Для присоединения

круглых электродов,

Для присоединения
пластинчатых электро-

дов

Для осуществления

перехода с круглого

электрода на пластин-

чатый

Сетевой 1 =3000 мм

0,5 А

1 А

П р и м е ч а н и е . .Изделия, отмеченные *, могут укладываться в карман фут

ляра аппарата.

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

КОНСТРУКЦИЯ

Аппарат "АМПЛИПУЛЬС-4" выполнен настольным, пе-

реносным. Каркас кожуха аппарата собран из литых де*-

талей и закрыт алюминиевыми стенками. На каркасе пре-
дусмотрена ручка для переноса аппарата. Эта же ручка

может служить подставкой для изменения наклона аппа-

рата относительно плоскости стола.

Аппарат снабжен футляром из искусственной кожи,,

предназначенным для размещения аппарата и электродов,

необходшыхприоказашшмедиииюкойпомовднадому. Футляр

снабжен кожаным ремнем с наплечником. На одной из стенок

футляра имеется карман, в который укладываются элек*

троды и шнуры.

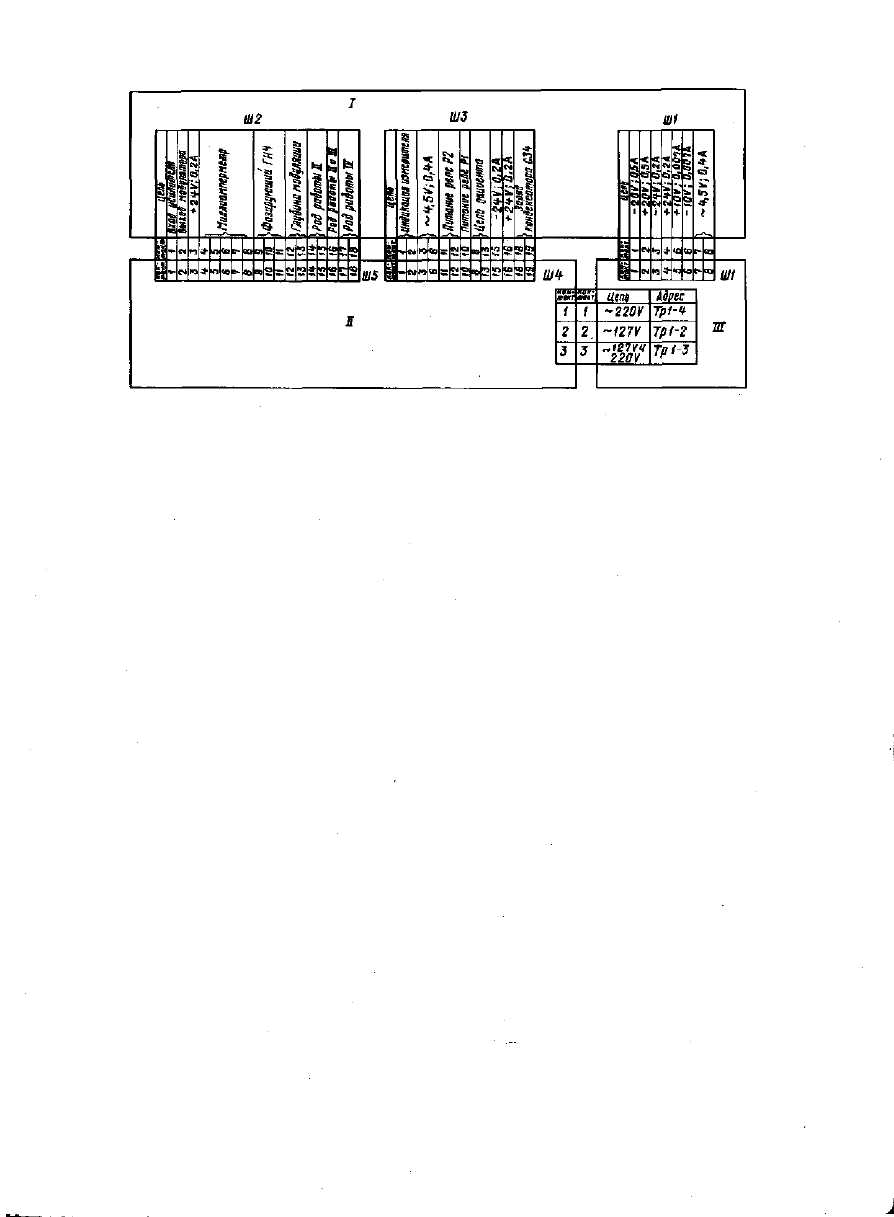

Аппарат состоит из трех конструктивных блоков: гене-

ратора, коммутирующего устройства и блока питания,
соединенных разъемами.

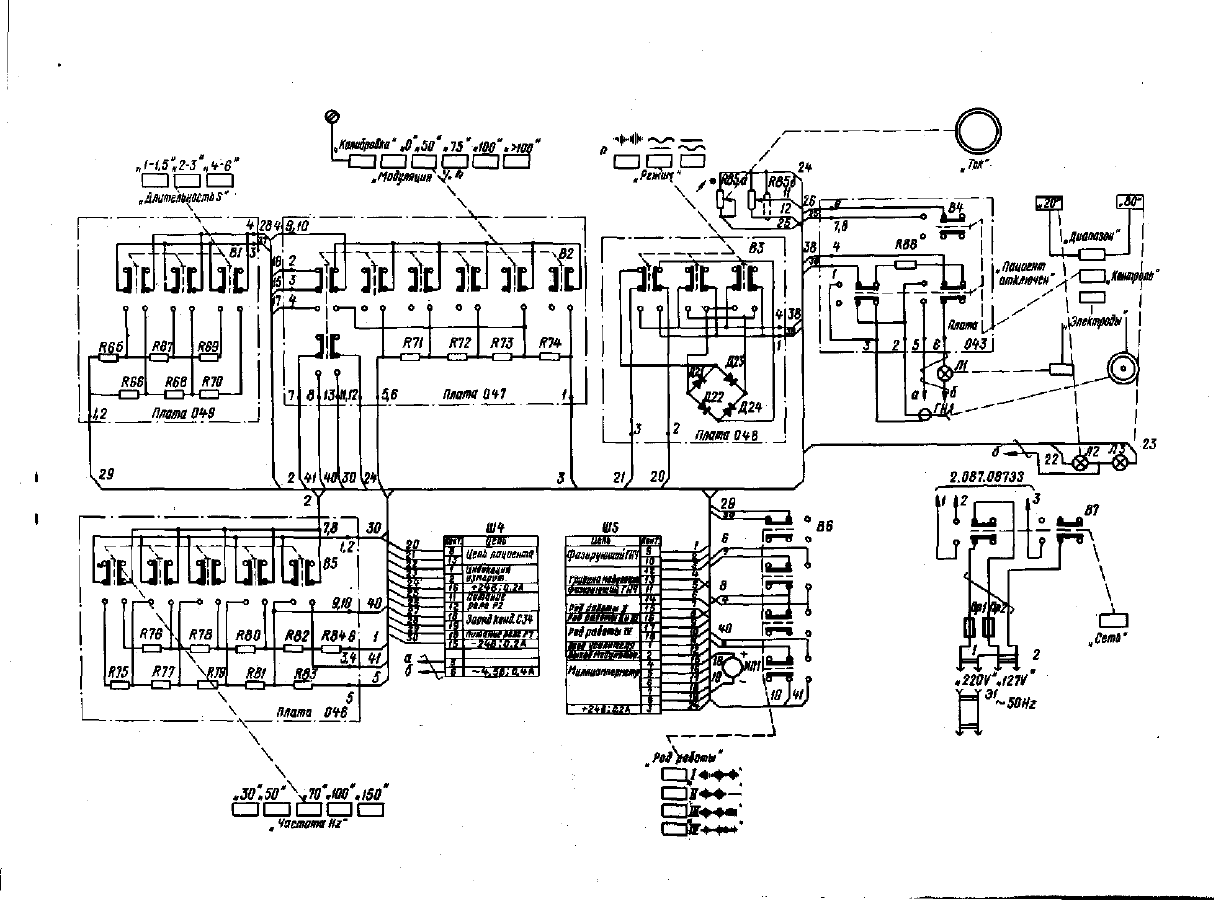

Коммутирующее устройство выполнено на передней па-

нели, состоящей из субпанели и декоративного шильдика.
На панели расположены все органы управления и элемен-
ты присоединения к питающей сети. На кнопочных пере-
ключателях П2К замонтированы платы печатного монта-
жа с размещенными на них элементами коммутирующего

устройства.

Генератор выполнен на пасси, большая часть элемен-

тов схемы размещена на печатных платах. На шасси ге-
нератора расположены блочные части разъемов, о помо-

щью которых осуществляется электрическое соединение

с коммутирующим устройством и блоком питания.

Блок питания выполнен в виде отдельного шасси, кото-

рое вставляется в аппарат сверху.

Для защиты от возможного поражения электрическим

током при эксплуатации аппарата субпанель и шильдик

вылолненыиз, изоляционного материала, силовой выходной

трансформаторы и ручка потенциометра имеют усиленную

изоляцию. •

- 4 -

ПРИНЦИП ДЕЙСТВИЯ

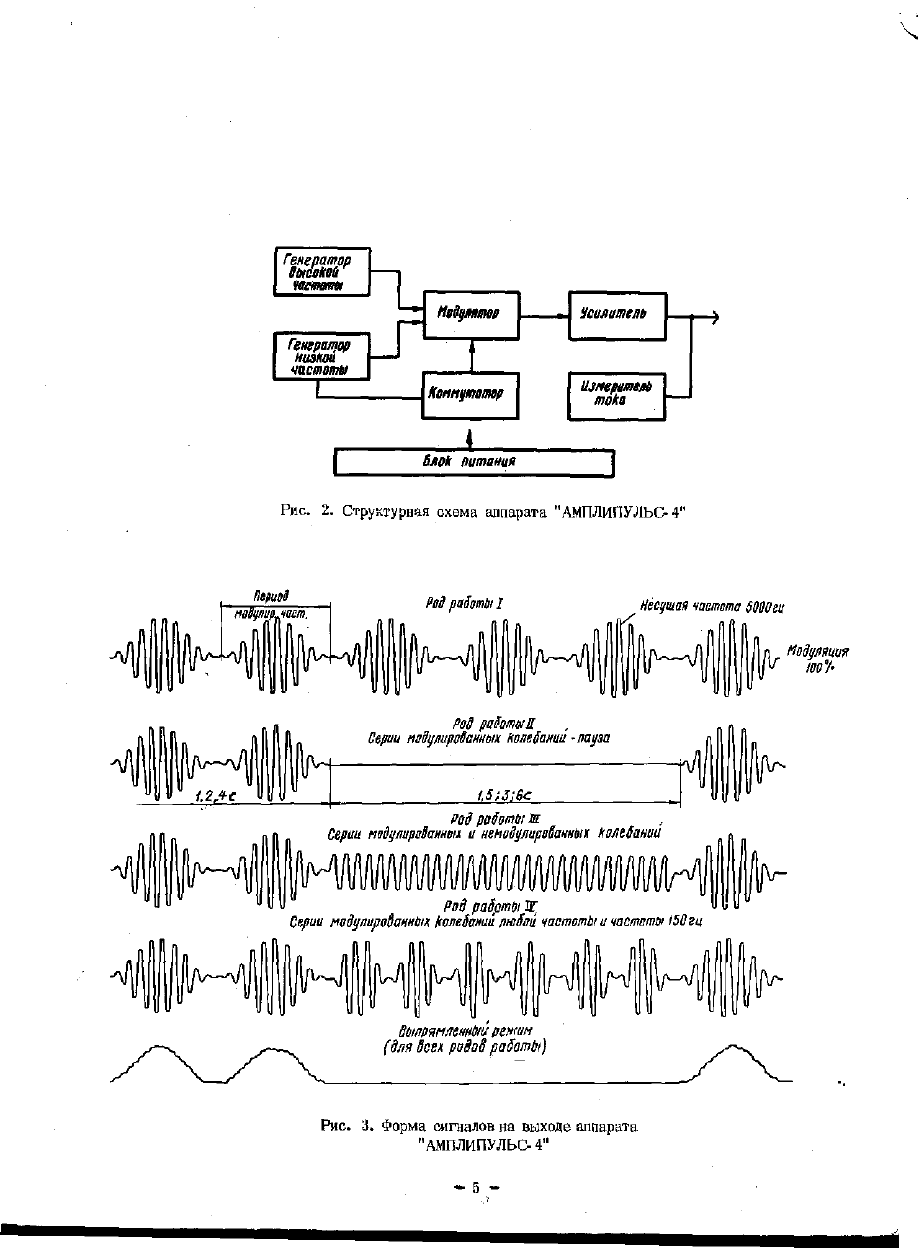

Структурная схема аппарата низкочастотной терапии

"АМПЛИПУЛЬС-4" представлена на рис. 2.

Схема аппарата содержит генератор высокой частоты,

генератор регулируемой низкой частоты, модулятор, уси-
литель-коммутатор для получения различных режимов,

измеритель тока в цепи пациента и блок питания.

Генератор высокой частоты генерирует напряжение си-

нусоидальной формы с частотой 5000 Гц. Генератор низ-
кой частоты генерирует напряжение синусоидальной фор-
мы фиксированных частот: 30, 50, 70, 100 и 150 Гц. В

модуляторе напряжение частотой 5000 Гц модулируется

напряжением низкой частоты. Модулированное напряже-

ние поступает на усилитель с двухтактным выходом, ра-
ботающий на цепь пациента. При помощи электронного

коммутатора производится переключение соответству-

ющих цепей для получения необходимого рода работы

{рис. 3):

серий синусоидальных модулированных колебаний,

чередующихся с паузой;

серий синусоидально-модулированных колебаний, чере-

дующихся с сериями немодулированных колебаний;

серий синусоидально-модулированных колебаний с про-

извольно выбираемой частотой модуляции 30, 50, 70, 100

или 150 Гц, чередующихся с сериями модулированных ко-

лебаний частотой 150 Гц.

Миллиамперметр предназначен для измерения тока,

протекающего в цепи пациента.

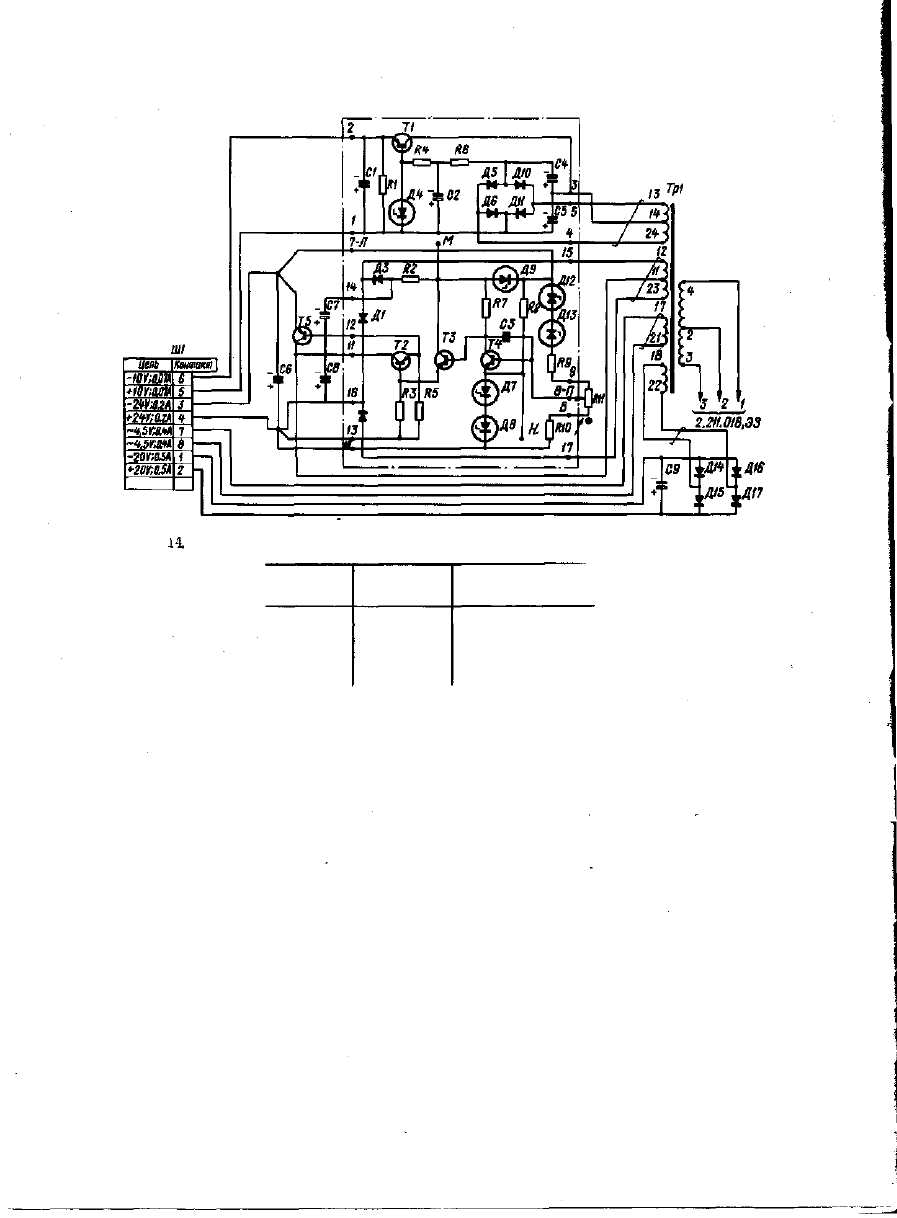

Питание всех блоков осуществляется блоком питания

от сети переменного тока напряжением 127 В или 220 В
и частотой 50 Гц.

ОПИСАНИЕ ЭЛЕКТРИЧЕСКОЙ СХЕМЫ

Генератор высокой частоты

В качестве генератора высокой частоты /5000 Гц/ ис-

пользована схема  " L C " генератора с автотрансформатор-

ной обратной связью и "заземленным" коллектором.

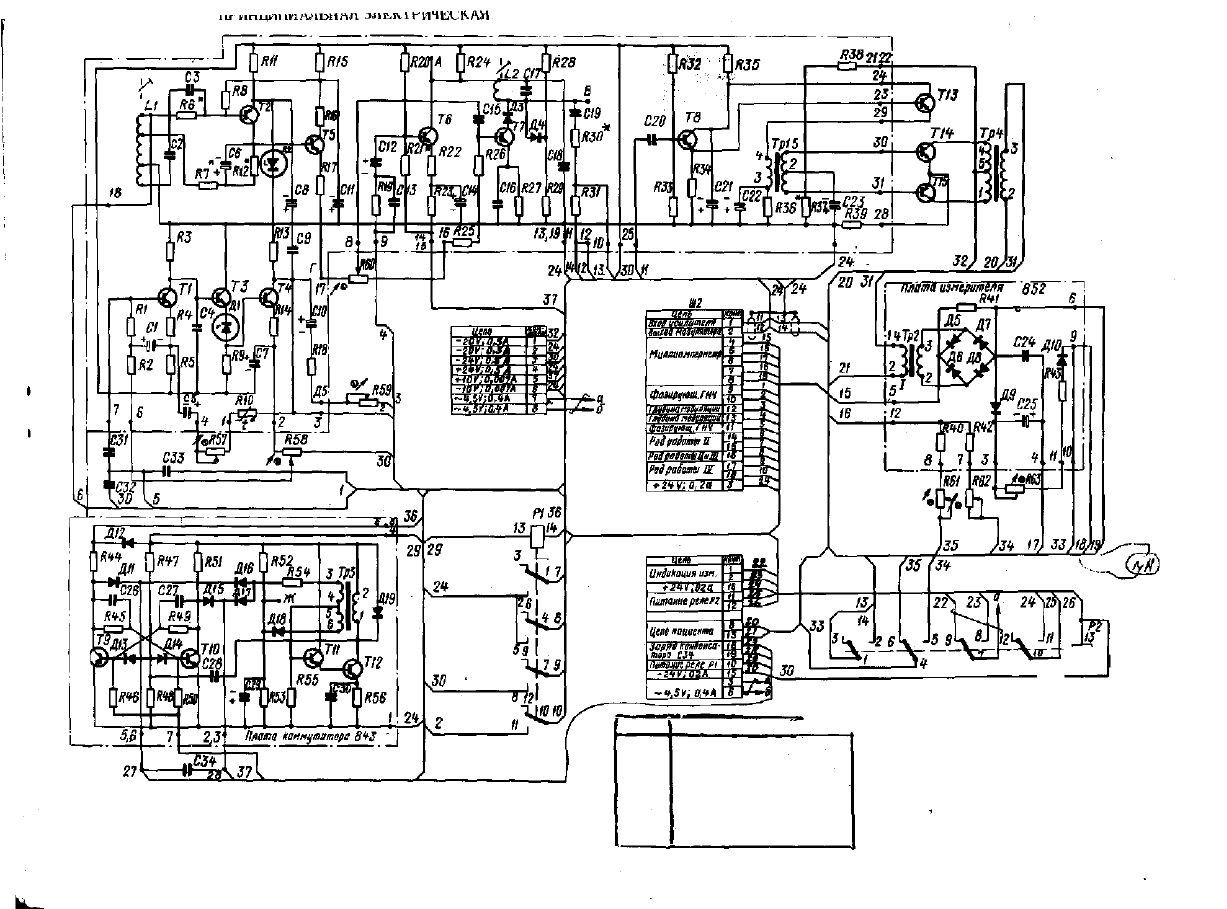

Схема генератора с фазоинверсным усилителем собра-

на на двух транзисторах Т2 и Т5 (см. принципиальную
электрическую схему генератора тока в приложении).

Для стабилизации работы транзистора Т2 при изменении

температуры окружающей среды применена схема комби-
нированной температурной стабилизации от одного источ-

ника питания с помощью резисторов R8 и R12. Для умень-
шения влияния разброса динамических параметров транзи-

сторов применен резистор R7, который является сопротив-

лением обратной связи по переменному току, что улучша-

ет форму генерируемого напряжения, повышает стабиль-

ность частоты и делает схему генератора малочувстви-

тельной к разбросу параметров транзисторов. Резистор

R12 в цепи эмиттера и резистор R6 нижнего плеча делите-
ля смещения подключены к отводам индуктивности конту-

ра L1. Эти резисторы по переменному току зашунтирова-
ны конденсаторами СЗ и С6 при таком включении резисто-

ры R6 и R12 не шунтируют контур. Режим серий и пауз осу-
ществляется путем поочередного замыкания и размыкания
части витков (отводы 1 и 2) катушки индуктивности гене-
ратора. Замыкание вызывает срыв генерации. Стабилиза-

ция коллекторного напряжения транзистора Т2 осущест-

вляется при помощи кремниевого стабилитрона. Д2.

Выходной сигнал генератора снимается на модулятор с

делителя напряжения, включенного в цепь эмиттера тран-

зистора Т5. Амплитуда устанавливается при помощи по-

тенциометра R60, Питание генератора осуществляется на-
пряжением -24 В.

Генератор низкой частоты

Генератор низкой частоты обеспечивает дискретную

установку частоты 30, 50, 70, 100 или 150 Гц.

Генератор собран по "RC" схеме и содержит фазиру-

ющую цепь, усилитель и цепь обратной связи. В качест-

ве фазирующей цепи выбран Г-образный четырехполюс-
ник, включенный в цепь положительной обратной связи.

Изменение частоты осуществляется одновременным пере-
ключением сопротивлений в последовательной и парал-

лельной ветвях фазирующей цепи (резисторы R75. . . R84).

При помощи переключателя В5 фазирующая цепь и цепь
обратной СЕЯЗИ образуют мост Вина, в одну из диаго-
налей которого включен вход, а в другую — выход уси-
лителя.

Усилитель выполнен на трех транзисторах  T l , T3 и

Т4. Первый и третий каскады усилителя выполнены по
схеме с общим эмиттером и работают как усилители на*

пряжения. Второй каскад, согласующий, выполнен по схе-
ме с общим коллектором. Связь между каскадами непо-

средственная. Обратная связь с последнего каскада на
первый, образованная сопротивлениями Rl, R2 и R58
определяет напряжение смещения всего усилителя.

Для увеличения входного сопротивления первого каска-

да в Цепь обратной связи включен конденсатор С1. Крем-

ниевый стабилитрон Д1, включенный в цепь эмиттера

второго каскада позволяет согласовать первый и третий
каскады по портоянной составляющей.

С коллектора последнего транзистора Т4 сигнал через

переходной конденсатор СЮ, ограничивающий резистор

R18 и потенциометр калибровки модуляции R59, подает-

ся на выходной делитель напряжения, состоящий из ре-

зисторов R71. . . R74 и служащий для обеспечения задан-
ного диапазона коэффициента модуляции. Переключение
делителя осуществляется переключателем В2. Сигнал

с делителя подается на вход модулятора. Коэффициент

модуляции определяется амплитудой напряжения этого

сигнала.

Из-за температурной нестабильности термистора R10,

включеннбго в цепь обратной связи генератора, может

иметь место нестабильность выходного напряжения ге-
нератора, поэтому в схеме предусмотрен потенциометр

R59 калибровки модуляции, предназначенный для регу-
лировки поступающего на вход модулятора напряжения

низкой частоты. Калибровка производится по стрелочно-
му прибору на передней панели аппарата в случае, ког-

да желательна установка коэффициента модуляции с

минимальной возможной погрешностью.

Питание генератора осуществляется напряжением

+24 В.

Модулятор

Для получения синусоидально- модулированного напряжения

служит модулятор, собранный по схеме двойной коллекторной

модуляции с постоянным возбуждением. Модулятор со-

стоит из двух каскадов. На транзисторе Т6 собран уси-

литель низкой частоты, на транзисторе Т7 - собственно

модулятор.

- б -

На базу транзистора усилителя низкой частоты через

корректирующую цепь, состоящую из резистора R19 и

конденсатора С13, поступает с делителя напряжение

низкой частоты. Коллекторной нагрузкой транзистора

Тб является резистор R24* Этот резистор включен по-
следовательно в коллекторную цепь транзистора Т7 мо-

дулятора, на базу которого подается высокочастотный

сигнал . Вследствие присоединения коллекторной цепи
транзистора Т7 к резистору R24 генератора низкой ча-
стоты , питание модулятора осуществляется напряже-

нием, изменяющимся по закону низкой частоты. Конден

сатор С18 является блокировочным для.высокой часто-

ты. В колебательном контуре модулятора, состоящем

из катушки индуктивности L2 и конденсатора CI7, воз-

никают синусоидально-модулированные колебания.

Для обеспечения режима перемодуляции /который

определяется надежным запиранием транзистора Т7/,

питание цепей эмиттера и базы транзистора Т6 осущест-

вляется напряжением +10 В. Остальные цепи модулято-

ра питаются напряжением — 24 В.

Для улучшения формы кривой модулированного сигна-

ла в режиме леремодуляции служат диоды ДЗ и Д4.

Диод ДЗ обеспечивает полное запирание транзистора во

время отсечки, т.е. паузы, при положительном напряже-

нии на коллекторе транзистора Т7. Диод Д4 шунтирует

в это время контур, предотвращая возникновение в нем
паразитных колебаний.

За счет цепочки смещения, состоящей из резистора

R27 и конденсатора С16, в эмиттере транзистора Т7

в такт с модулирующим сигналом автоматически изме-

няется напряжение смещения. Это приводит к углубле-

нию основной модуляции на коллектор.

Сигнал с выхода модулятора, т. е. с конту-

ра L 2 и С17, через делитель напряжения, состоящий
из резисторов R30, R31 и R856, поступает на вход уси-

лителя. Плавная регулировка выходного сигнала осуще-

ствляется потенциометром R856, ступенчатое переклю-
чение осуществляется замыканием части делителя — ре-

зистора R31 - переключателем В4.. Одновременно проис-

ходит переключение диапазона миллиамперметра.

Усилитель

Усилитель, предназначенный для усиления напряже-

ния,поступающего с модулятора, обеспечивает в цепи

пациента ток до 80 мА. Известно, что такие большие

токи в цепи пациента необходимы только при примене-
нии электродов с большой площадью, т.е. при сравни-
тельно низком сопротивлении цепи пациента. Поэтому

выходное сопротивление усилителя согласовано с сопр&

тивлением цепи пациента 250 Ом. Выходная характери-

стика усилителя приведена на рис. 4.

Усилитель собран по двухкаскадной схеме с трансфор-

маторным выходом. Первый каскад представляет собой

эмиттерный повторитель, выполненный на составном

транзисторе Т8 и Т13, предназначенный для согласова-

ния выходного сопротивления модулятора с входным со-

противлением усилителя. Эглиттерной нагрузкой каска-
да служит трансформатор Tpl, при помощи которого
осуществляется переход к двухтактному оконечному
каскаду.

Двухтактный оконечный каскад собран на транзисто-

рах Т14 и  И 5 .

Для уменьшения искажений при малом сигнале на ба-

зы транзисторов Т14, и Т15 подано смещение, которое

обеспечивает работу транзисторов в режиме отсечки.

Цепь пациента включается во вторичную обмотку

трансформатора Тр4. Трансформатор Тр4 выполнен с

повышенной изоляцией для надежной защиты пациента

от случайных неисправностей в схеме аппарата.

Питание эшттерного повторителя производится от ис-

точника —24 В, питание выходных каскадов - от неста-
билизлроаанного источника -20 В.

ТоФ'А)

120

НО

W0

90

ВО

70

ВО

50
40

30

20

10

Без модуляции

Модуляция /00%

Нагрузка

0,1 ОЛ 0,250,3 ОЛ 0,8 t 2 3* в 10

Рис. 4. Выходная характеристика усилителя

- 7 -

Измеритель

Для измерения тока в цепи пациента применен мил-

лиамперметр, измеряющий сред некв ад рати ческое зна-

чение тока, протекающего в нагрузке.

Схема измерения тока представляет собой выпрями-

тельное устройство, работающее на стрелочный прибор
ИП1. Выпрямительное устройство собрано по мостовой

схеме на полупроводниковых диодах  Д 5 . . . Д8. Милли-
амперметр с добавочным сопротивлением включается

в диагональ моста.

Для обеспечения более экономичной работы схемы

измерения тока напряжение на выпрямительную мосто-

вую схему подается с повышающей обмотки трансформ;

тора тока Тр2, первичная обмотка которого включена
последовательно с цепью пациента.

Измерение тока производится на диапазонах 20 мА

и ВО мА. Переключение диапазонов осуществляется с
помощью реле Р2 таким образом , что переключение

с диапазона 20 мА на диапазон 80 мА возможно толь-
ко при крайнем левом /т.е. нулевом/ положении потен-

циометра "Ток"

 R856,

 регулирующего ток в цепи паци-

ента и одновременно вводящего добавочное сопротив-

ление в цепь питания реле, а переключение диапазона то-

ка пациента* осуществляется одновременно с переклю-

чением диапазона миллиамперметра с помощью того же
реле. Таким образом, переключение цепи пациента с ди-

апазона малых токов на диапазон больших токов возмож-

но только при обесточенной Цепи пациента, в противном
случае реле не срабатывает и переключения не произой-

дет.

Измерительная цепь использована также для калибров-

ки коэффициента модуляции. Если цепь миллиампермет-

ра измеряет среднеквад рати ческое значение выпрямлен-

ного напряжения высокой частоты, то при калибровке
коэффициента модуляции с помощью еще одного детек-
тора производится измерение амплитуды выпрямленного

напряжения частоты 150 Гц и сравнение ее со среднеквад-

ратическим значением выпрямленного значения напря-
жения высокой частоты при коэффициенте модуляции

100%.

Для получения выпрямленного режима служит мосто*

вой выпрямитель, собранный на полупроводниковых ди-

одах Д5. . .Д8.

Контроль работоспособности аппарата осуществляет*

ся проверкой тока в цепи вторичной обмотки выходного

трансформатора Тр4 при нагрузке ее сопротивлением ре-
зистора

 R86.

Коммутатор

Для осуществления родов работы сериями и паузами

предназначен коммутатор . Коммутатор состоит из

триггера и сравнивающего устройства. В одну из нагру-

зок триггера включено реле  Р 1 , осуществляющее ком-
мутацию серий и пауз в соответствии с выбрашым ро-

дом работы.

Симметричный триггер собран на двух транзисторах

Т9 и Т10. К обоим выходам /коллекторным нагрузкам/
триггера через диоды ДП и Д15 подключен конденсатор

С34 определяющий вместе с зарядными резисторами

R65.

 . .

 R70

 длительность серий и пауз. Через диоды

Д16 и Д17 обе обкладки конденсатора соединены со вхо-

дом сравнивающего устройства.

В одном из устойчивых состояний триггера открыт

транзистор Т9. Диод ДП тоже открыт, потенциал ка-

тода этого диода будет равен падению напряжения на

открытом транзисторе Т9,  т . е . почти равен нулю. Со-

ответственно считаем равным нулю потенциал, прило-

женный через диод ДП к левой обкладке конденсатора

С34. Диод Д16 закрыт, т. к. к его аноду приложено
отрицательное опорное напряжение входа схемы сравне-
ния, определяемое делителями

 R52

 и

 R53,

 Транзистор

Т10 закрыт, и потенциал его коллектора близок к на-

пряжению источника питания — 24 В. Люды Д15 и Д17

закрыты, и конденсатор С34 будет заряжаться от источ-

ника  - 2 4 В через резисторы

 R66, R68

 и

 R70.

Как только напряжение на правой обкладке конденса-

тора С34 достигнет опорного уровня, диод Д17 открыва-

ется, а схема сравнения выдает импульс и, воздействуя

через диоды Д13 и Д14 на входы триггера, переводит его
в другое устойчивое состояние. Потенциал коллектора
транзистора ТЮ мгновенно становится равным нулево-

му, диодД15 открывается, и потенциал правой обкладки кон-
денсатора становится равным нулю. ,фодД17 закрывается од-

повременно закрывается транзистор Т9 и диод Д11, а так как кон-

денсатор С34 был заряжен до опорного напряжения, причем знак

"—" был на правой обкладке, то напряжение на его левой об-

кладке мгновенно становится равным опорному, но со

" с

О

Von

Ул

О

Von

Vn

О

Van

Vop

VK

О

ГТ\

к

.__3I___^l \L

ж

ш

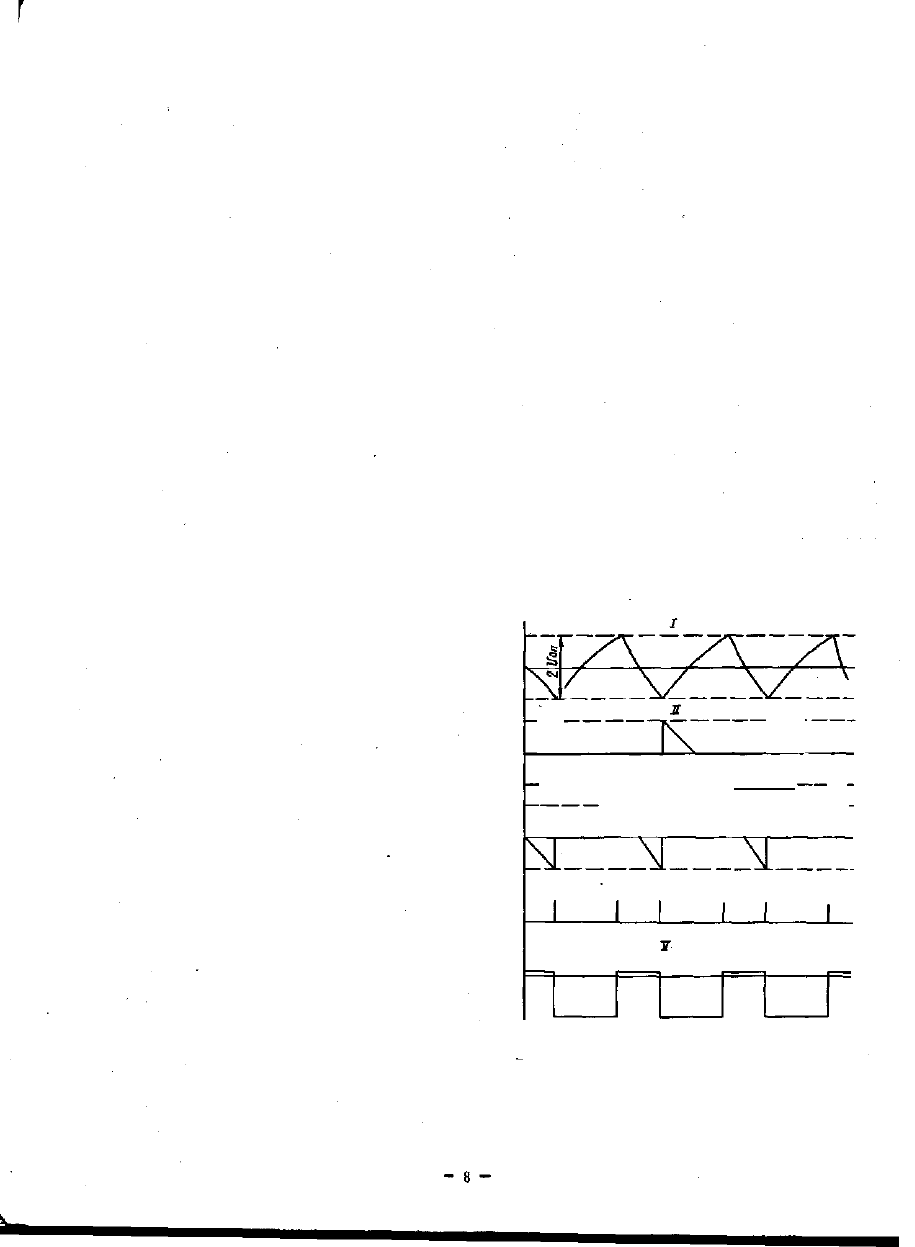

Рис.

 Ь.

 Форма напряжений на коммутаторе:

1 - на конденсаторе С34; II - на левой обклад-

ке конденсатора;

 III

 - на правой обкладке кон-

денсатора; IV - со схемы сравнения; V - на

коллекторе триггера

знаком  " + " , и конденсатор начинает перезаряжаться че-
рез резисторы R65, R67 и R69 от того же источника

—24 В. В процессе перезаряда напряжение на конденса-
торе С34 снова изменит знак и снова достигнет опорного

уровня, теперь откроется диод Д16, схема сравнения
снова выдаст импульс, и триггер вернется в первона-

чальное положение. Далее процесс будет повторяться,

и таким образом будут формироваться длительности се-

рий и пауз.

Схема сравнения собрана на двух транзисторах - Т11

и Т12. При достижении напряжением на обкладке конден-

сатора С34 значения опорного напряжения транзистор

ТП открывается и открывает транзистор Т12.

Трансформатор ТрЗ, включенный в качестве коллек-

торной нагрузки транзистора Т12, вырабатывает импульс,

служащий для перевода триггера в другое устойчивое

состояние.

Форма напряжений в различных точках схемы комму-

татора приведена на рис. 5.

Питание коммутатора осуществляется от источников

напряжения -24 В и +10 В.

Блок питания

Блок питания включает источники со следующими вы-

ходными параметрами /см. табл 2/.

Таблица Я,

Выходное

напряжение

В

-24

-20

+10

~ 4 , 5

Ток нагрузки, А

0,2

(0,05^5)

0,4

Коэффици-

ент пульса-

ций,

 %

±0,1

±o7i

-

Нестабиль-
ность

 {%)

при измене-

нии напряже-

ния питаю-
щей сети на

±10%
±0,5

±4

-

Источник -24 В, 0,2 А выполнен по схеме компенса-

ционного стабилизатора напряжения с последовательно

включенным регулирующим элементом и одним каска-

дом усиления в цепи обратной связи.

В качестве выпрямителя используется двухполупериод-

ная схема выпрямления на двух кремниевых силовых дио-
дах Д1, Д2; на выходе выпрямителя имеется емкостный

сглаживающий фильтр СВ.

Регулирующим элементом является составной транзи-

стор Т5 и Т2.

Для согласования регулирующего элемента с усилите-

лем обратной связи используется согласующий каскад

на транзисторе ТЗ. Схема сравнения совмещена с усили-
телем постоянного тока R7, Т4, R9, R10, R11 и источ-

ником опорного напряжения Д7, Д8, в качестве

которого используются кремниевые стабилитроны.

Питание согласующего каскада и усилителя постоян-

ного тока осуществляется от дополнительного стабили-

зированного выпрямителя ДЗ, R2; С7, Д9., что повыша-

ет стабильность измерительного элемента. Б Цепь де-

лителя обратной связи включены стабилитроны в прямом
направлении Д12, Д13. Емкость СЗ предназначена для
подавления генерации схемы на высоких частотах, ем-

кость С6 — для повышения устойчивости стабилизатора.

Источник 10 В, 0,007 А выполнен по схеме последова-

тельного стабилизатора и представляет собой эмиттерный
повторитель на транзисторе с фиксированным напряже-
нием базы.

Регулирующим элементом является транзистор  T l , a

опорным источником - кремниевый стабилитрон Д4,

включенный в Цепь базы. Основной выпрямитель Д6, Д11

служит для питания стабилизатора, а напряжение допол-
нительного выпрямителя Д5, Д10 суммируется с основ-
ным и служит для питания источника опорного напряже-

ния. Дополнительная стабилизация источника опорного
напряжения достигается применением сглаживающего
фильтра R4, С2, R6. На выходе ставится  " R C " фильтр
для устойчивости схемы.

Нестабилизированный источник —20 В, 0,5 А состоит

из выпрямителя, собранного по мостовой схеме на крем-

ниевых силовых диодах Д14, Д15, Д16, Д17, и емкост-
ного сглаживающего фильтра С9.

Все источники питаются от одного силового трансфор-

матора Tpl

f

 у которого для повышения изоляции первич-

ная и вторичная обмотки разнесены в пространстве.

ТЕХНИКА БЕЗОПАСНОСТИ

При работе с аппаратом "АМПЛИПУЛЬС-4" необ-

ходимо соблюдать правила по технике безопасности, дей-

ствующие при работе на электроустановках и с электрон-

ными медицинскими аппаратами.

П р и м е ч а н и я . Запрещается работа с аппаратом

при снятых стенках корпуса.

Запрещается соединять корпус

аппарата с заземлением-

ПОДГОТОВКА К РАБОТЕ

РАЗМЕЩЕНИЕ КОМПЛЕКТА

Аппарат извлеките из упаковочной тары и футляра,

установите его на столе.

Проверьте исправность всех органов управления путем

прокручивания и переключения их.

В исходном состоянии все кнопки переключателей

должны находиться в выключенном состоянии (не утопле-

ны).

При эксплуатации в стационарных условиях аппарат

устанавливается на стол, а комплект электродов и дер-

жателей хранится в укладочном ящике.

Аппарат в домашних условиях применяется в футляре,

из которого он в процессе эксплуатации не вынимается.

В боковой карман футляра помещаются:
— пластинчатые электроды

125 х»1| х 0,5  м м - 2

15UxlOO*U,5  м м - 2

— подушки

145 х 100 мм - 2
170x120  м м - 2

— электроды круглые малые — 2
— электроды круглые большие — 2
— подушки 024 мм - 2
— подушки

 ф

 48 мм — 2

— держатель электродов двойной - 1

— шнур для присоединения круглых электродов — 1
— шнур для присоединения пластинчатыхэлектродов-1

— шнур для осуществления перехода с круглого элек-

трода на пластинчатый — 1.

— ремни резиновые — 2
— шнур соединительный сетевой — 1
— отвертка — 1
При применении круглых и пластинчатых электродов,

присоединение их к аппарату производится с помощью
шнура для присоединения круглых электродов, шнура
для осуществления перехода с круглых электродов

на пластинчатые и держателя электродов.

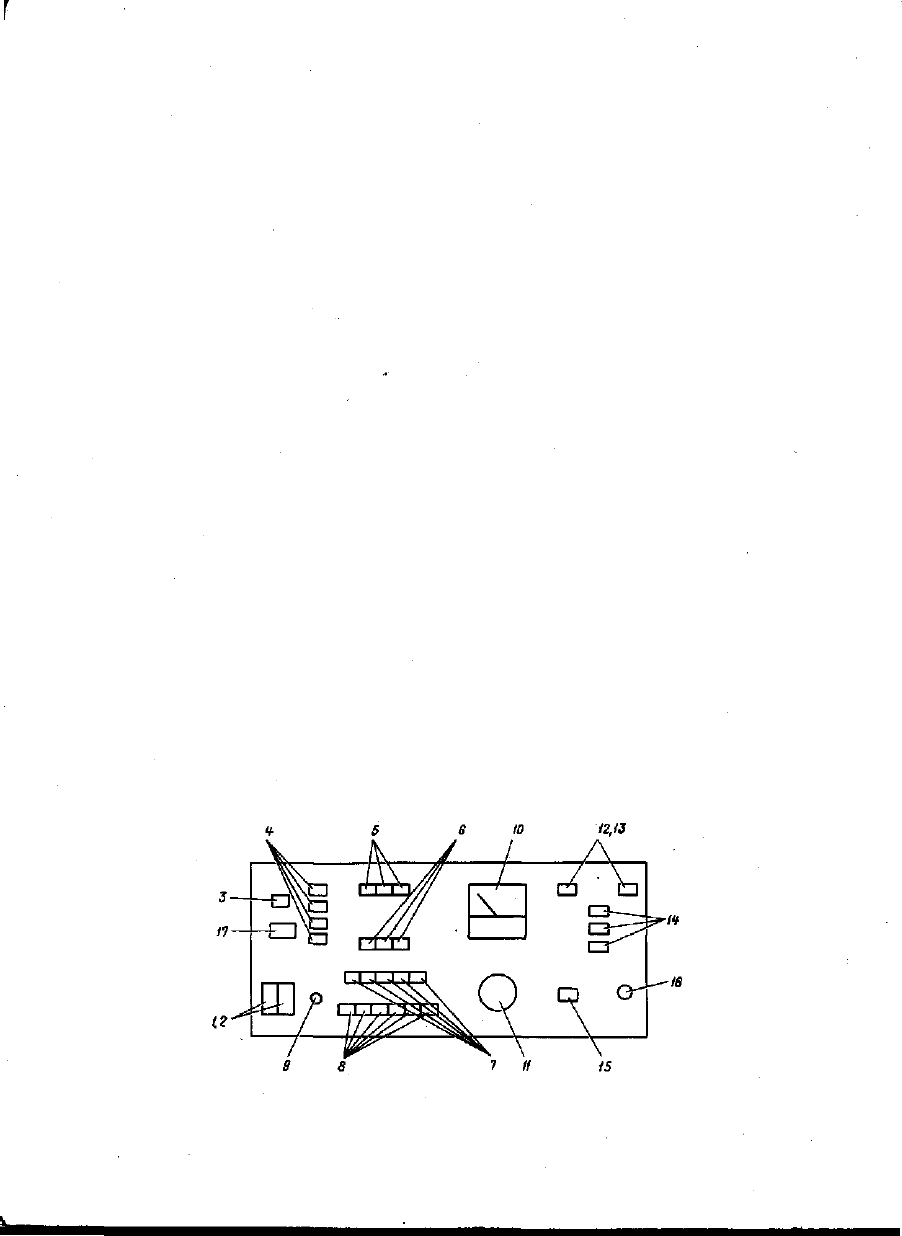

РАСПОЛОЖЕНИЕ ОРГАНОВ УПРАВЛЕНИЯ

Все органы управления, расположены на передней

панели аппарата /рис. 6 и рис. 1. /

1, 2 — вилки для подключения сетевого шнура

3 — переключатель "СЕТЬ"
4 - переключатель "РОД РАБОТЫ"
5 - переключатель "РЕЖИМ"
6 - переключатель "ДЛИТЕЛЬНОСТЬ S "

7 - переключатель "ЧАСТОТА Hz"
» - переключатель "МОДУЛЯЦИЯ

 %"

9 - потенциометр калибровки коэффициента мо-

дуляции "КАЛИБРОВКА"

10 - миллиамперметр

11 - ручка регулировки "ТОК"

12, 13 — индикаторы включенного диапазона измере-

ния тока

14. - переключатель "ДИАПАЗОН-КОНТРОЛЬ-

ЭЛЕКТРОДЫ"

15 — лампа индикатора включения электродов

16 - выходное гнездо
17 — предохранители

ПОРЯДОК РАБОТЫ

Ручку "ТОК" (11) введите в крайнее левое положе-

ние.

В зависимости от напряжения питающей сети подклю-

чите сетевой шнур к вилке  ( 1 , 2) на передней панели

аппарата, соответствующей напряжению 127 В или 220 В.

Для подключения к вилке "12 7 В" сначала отодвиньте

шторку, закрывающую вилку. Вилку сетевого шнура

включите в розетку питающей сети, нажмите кнопку
"СЕТЬ". При этом должна загореи>ся лампа индикато-
ра включения диапазона тока "2U" (12).

В Н И М А Н И Е ' При ошибочном включении в прибор-

ную вилку "127 В" при напряжении питающей сети 220 В

рлпарат может выйти из строя.

Во избежание ошибочного включения аппарата запрещает-

ся, переносить аппарат с неотсоединенным шнуром сете-

вого питания.

На переключателе "РОД РАБОТЫ" (4) включите

кнопку непрерывной работы,

j i a переключателе "РЕЖИМ" (5) - невыпрямленный

режим, на переключателе "ЧАСТОТА Hz " (7) - частоту

100 Гц, на переключателе "МОДУЛЯЦИЯ %у,8)-100%,

на переключателе "ДИАПАЗОН- КОНТРОЛЬ- ЗЛЙКТРОДЫ"

(14) - "КОНТРОЛЬ" ("ПАЦИЕНТ ОТКЛЮЧЕН"). Плав-
но вводите ручку "ТОК" (11) вправо до тех пор, пока

миллиамперметр (10) не покажет 20 мА, затем переве-

дите ее влево до упора, нажмите кнопку "ДИАПАЗОН"

(14). При этом лампа индикатора включения диапазона
"20" (12) должна погаснуть, а диапазона "8U" (13) вклю-
читься. Плавно вводите ручку "ТОК" (11) вправо до

тех пор, пока миллиамперметр (10) не покажет 80 мА.

Затем произведите калибровку коэффициента модуля-

ции.

Рис. 6. Расположение органов управления

- 1 0 -

Па переключателе "МОДУЛЯЦИЯ %" (Н) нажмите кноп-

ку "КАЛИБРОВКА" и потенциометром "КАЛИБРОВКА"
(9) совместите стрелку прибора (10) с риской посреди-

не калибровочного сектора, соответствующей точке

НО мА по шкале тока. Если стрелка прибора находится
в пределах калибровочного сектора, то погрешность

глубины модуляции не превышает 20%. Отпустите кноп-

ку "КАЛИБРОВКА" (9).

На переключателе "РОД РАБОТЫ" (4) включите кноп-

ку "П" работы в режиме серий и пауз, на переключателе
"ДЛИТЕЛЬНОСТЬ S " (6) -  " 1 : 1,5"; по периодиче-
ским отклонениям и спадам стрелки миллиамперметра

(10) проверьте работоспособность аппарата. Затем вы-

ведите ручку "ТОК" (11) влево до упора.

Кнопку "ДИАПАЗОН" (14) установите в исходное по-

ложение, при этом индикаторная лампа диапазона "80"

(13) должна выключиться, а диапазона "20" (12) вклю-

читья.

П р и м е ч а н и е . Переключение диапазонов измере-

ния тока с "20" на "80" можно про-

изводить только при крайнем ле-

вом положении ручки "ТОК" (11),

т.е. при отсутствии тока в цепи.
В противном случае, то есть при
каком- либо среднем положении
ручки "ТОК"  ( И ) , при нажатии
кнопки "ДИАПАЗОН" (14) пере-

ключения диапазонов не произой-

дет, о чем можно судить по инди-

каторным лампам диапазонов.
В этом случае будет продолжать

гореть индикаторная лампа диапа-

зона "20" (12), и ток будет соот-

ветствовать шкале -20 мА.

Если теперь ручку "ТОК" (11)

перевести до упора влево, то про-

изойдет переключение диапазона

с "20" (12) на "80" (13), о чем

даст знать загоревшаяся лампа
индикации диапазона "8U" (13).

Теперь при введении ручки "ТОК"

(11) значения токов надо отсчиты-

вать по шкале 80 мА. Переключе-

ние, диапазонов тока с 80 мА на
20 мА можно производить при лю-

бом положении ручки "ТОК" (11).

Перед началом работы необходимо ознакомиться с ме-

дицинской частью инструкции, приведенной в приложе-

нии. После проверки аппарата и изучения медицинской

части инструкции можно приступать к работе, для этого

к выходному гнезду (16) присоедините соответствующий
выбранным электродам шнур. На другом конце шнура за-
крепите электроды. Электроды разрешается подсоединять

к аппарату при положении "КОНТРОЛЬ" ( "ПАЦИЕНТ

ОТКЛЮЧЕН") переключателя "ДИАПАЗОН-КОНТРОЛЬ-
ЭЛЕКТРОДЫ".

Для подключения цепи пациента нажмите кнопку "ЭЛЕКТ-

РОДЫ" переключателя "ДИАПАЗОН-КОНТРОЛЬ-ЭЛЕКТ-

РОДЫ" (14). При загорании индикаторной лампы включе-

ния электродов (15) отпускайте процедуры. По окончании

процедуры выведите ручку "ТОК" (11) в крайнее левое

положение, включите кнопку "КОНТРОЛЬ" ("ПАЦИЕНТ

ОТКЛЮЧЕН") переключателя "ДИАПАЗОН-КОНТРОЛЬ-
ЭЛЕКТРОДЫ" (14). При погасании лампы индикатора

включения электродов снимайте электроды с пациента.

Выключение аппарата производите отпусканием кнопки

"СЕТЬ" и последующий отсоединением шнура сетевого пи-
тания.

В случае эксплуатации аппарата без длительных пере-

рывов между процедурами нет необходимости выключения

питания аппарата.

В Н И М А Н И Е ! Перед переключением любых органов

управления ручка "ТОК" должна быть
выведена в крайнее левое положение.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Проверка аппарата "АМПЛИПУЛЬС-4" должна произ-

водиться периодически один раз в год, а также после
каждого ремонта.

Перечень основных проверок технического состояния

изделия приведен в табл. 3.

Таблица.З

Что проверяется и при по-

моши какого инструмента,
приборов и оборудования

1

Несущая частота и коэффи-

циент гармоник:

сопротивление 250 Ом ±5%

частотомер 43-9

измеритель нелинейных

искажений С6-1А

Частоты модуляции и коэф-

фициент гармоник: -
сопротивление 250 Ом ±5%
конденсатор 1 мкФ

частотомер 43- 9

измеритель нелинейных

искажений С6-1А

Коэффициент модуляции:

сопротивление 250 <Эм ±5%

осциллограф С1-19Б

Значение тока в цепи

пациента:
при сопротивлении
250 Ом ±5%

при сопротивлении

1 кОм +5%

Миллиамперметр:

сопротивление 250Ом±5%
сопротивление 1 Ом  ± 1 %
вольтметр ВЗ- 7

Технические требования

2

. 5000 Гц ±500

коэф. гармонику 15%

30, 50, 70, 100, 150 Г>л

±10%

коэф. гармонику 10%

0, 50, 75, 100% ±15%

(при условии калибровки)

> 100% с паузами 20%-^ 40%

от периода модулирующей

частоты

- до 80 мА

- до 30 мА
при 100% модуляции

на поддиапазонах 20 мА

и 80 мА с погрешностью

± 10% от конца шкалы

- 1 1 -

1

Длительность серий и пауз:

сопротивление 250 Ом ±5%

конденсатор 1 мкФ ±10%
частотомер 43- 9

Работа в выпрямленном ре-

жиме и 4- х родов работы:

сопротивление 250 Ом ±5%

осциллограф С1-19Б

2

соотношение 1 : 1,5;  2 : 3 ;

4: 6 с ±15%

наличие указанных режи-

мов и родов работы

МЕТОДИКИ ПРОВЕРОК

Проверка несушей частоты

В невыпрямленном режиме при положении  " 1 " пере-

ключателя "РОД РАБОТЫ" и коэффициенте модуляции

0% к выходу аппарата подключите сопротивление нагруз-

ки 250 Ом. Параллельно нагрузке подключите электрон-

ный частотомер 43- 9. По собственному миллиампермет-

ру установите ток в нагрузке 20 мА и частотомером из-
мерьте несущую частоту. Затем параллельно нагрузке

подключите измеритель нелинейных искажений С6-1А и

измерьте коэффициент гармоник.

Проверка частот модуляции

В выпрямленном режиме при положении  " 1 " переключа-

теля "РОД РАБОТЫ" и коэффициенте модуляции 1UO%
подключите к выходу аппарата сопротивление нагрузки

250 Ом и конденсатор 1 мкФ, соединенные параллельно.

Параллельно сопротивлению нагрузки подключите элект-

ронный частотомер 43- 9. По собственному миллиампер-

метру установите ток в нагрузке 40 мА и частотомером

измерьте длительность периода частоты модуляции для
всех частот модуляции.

Частоту модуляции определите по формуле

где: • Т

F - частота модуляции (Гц)

Т - длительность периода частоты модуляции (с)

Затем параллельно нагрузке подключите измеритель не-

линейных искажений С6- 1А и измерьте коэффициент гар-

моник.

Проверка коэффициента модуляции

В невыпрямленном режиме при положении  " 1 " переклю-

чателя "РОД РАБОТЫ" и коэффициенте модуляции "О"
установите во внешней нагрузке 250 Ом ток 80 мА
по собственному миллиамперметру. Параллельно внешней

нагрузке присоедините осциллограф С1-19Б. Нажмите
кнопку "КАЛИБРОВКА" переключателя "МОДУЛЯЦИЯ

 %",

с помощью отвертки потенциометром "КАЛИБРОВКА"
на передней панели установите стрелку собственного
прибора на калибровочную риску (отметка 80 мА по шка-

ле миллиамперметра). Отпустите кнопку "КАЛИБРОВКА'

установите частоту модуляции 100 Гц, коэффициент мо-

дуляции 100%.

Усилением осциллографа установите на его экране мак-

симальный размах сигнала ВО мм. Измерьте величину

максимального и минимального размаха сигнала по сет-

ке и вычислите коэффициент модуляции по формуле

а + с

.100%

где

М - коэффициент модуляции

а — максимальный размах сигнала /мм/

с —минимальный размах сигнала/мм/

Те же измерения произвести при коэффициенте моду-

ляции 75% и 50%, на частотах 30 и 150 Гц.

Установите коэффициент модуляции 100%. По сетке

на экране осциллографа измерьте величину периода моду-

лирующей частоты и величину длительности паузы в мм.

Вычислите длительность паузы в процентах по формуле

Т п -

Т

100%,

где: Тп — длительность паузы в процентах от периода

модулируюшей частоты

tn — длительность паузы /мм/

Т — длительность периода модулирующей частоты

/мм/

Проверка тока в цепи пациента

в невыпрямленном режиме при положении  " 1 " пере-

ключателя "РОД РАБОТЫ'

1

, коэффициенте модуляции

10U% и частоте 100 Гц подключите нагрузочное сопро-

тивление 250 Ом. Плавно вводите ручку "ТОК" до макси-

мального значения. Затем подключите нагрузочное сопро-

тивление 1 кОм, и также проверьте максимальное зна-
чение тока по показаниям собственного миллиампермет-

ра.

Проверка миллиамперметра

В невыпрямленном режиме при положении  " 1 " переклю-

чателя "РОД РАБОТЫ" и коэффициенте модуляции 0%
подключите к выходу аппарата последовательно соеди-

ненные сопротивления нагрузки 250 Ом и 1 Ом. Па-

раллельно сопротивлению 1 Ом подключите вольтметр
ВЗ- 7. Плавно увеличивая ток через нагрузку, проверьте
значения напряжения на сопротивлении 1 Ом в оцифро-

ванных точках шкалы 2Г мА и 80 мА. Показания вольт-

метра в мВ будут соответствовать току в мА.

Проверка длительности серий и пауз

В выпрямленном режиме при положении "П" переклю-

чателя "РОД РАБОТЫ" и коэффициенте модуляции 0°

;

подключите к выходу аппарата сопротивление 250 Ом

и конденсатор 1 мкФ , соединенные параллельно. Парал-

лельно нагрузке включите частотомер 43- 9. По собст-
венному миллиамперметру установите в нагрузке ток
40 мА. Частотомером 43-9 проверьте длительность се-
рий и пауз для всех положений переключателя "ДЛИ-
ТЕЛЬНОСТЬ S".

- 12 -

Проверка работы в выпрямленном режиме и 4-х

родов работы.

В невыпрямленном режиме и положении  " 1 " переключа-

теля "РОД РАБОТЫ", частоте 100 Гц и коэффициенте
модуляции 100% установите во внешней нагрузке 250 Ом

ток 50 мА по собственному миллиамперметру. Подключи-

те осциллограф С1- 19Б параллельно сопротивлению на-
грузки и наблюдайте форму кривой при всех положениях
переключателей "РЕЖИМ" и "РОД РАБОТЫ".

Методы очистки аппарата

Очистка аппарата от загрязнений может производитьс

с помощью чистой тряпки, смоченной спиртом.

ХАРАКТЕРАМ: НЕИСПРАВНОСТИ И МЕТОД

ИХ УСТРАНЕНИЯ

При проведении ремонтных работ следует соблюдать

правила техники безопасности. Наибольшее напряжение
в аппарате 12 7 В или 220 В с частотой 50

 Гц.

Перечень наиболее часто встречающихся или возмож-

ных неисправностей приведен в табл. 4.

части блока питания, необходимо отвернуть 4 винта
(по два с каждой стороны прибора) и снять обшивки.

Для проверки или замены элементов, расположенных

внутри прибора, необходимо дополнительно снять блок
питания, для чего отвернуть 4 винта крепления блока
питания, снять присоединительный разъем и отсоеди-

нить 3 сетевых провода.

СВИДЕТЕЛЬСТВО О ПРИЕМКЕ

Аппарат низкочастотной терапии "АМПЛИПУЛЬС- 4"

заводской соответствует действующим

[ческим условиям и признан годным для эксплуата-

Дата выпуска

Контролер

ЕНИЯ ОБ АППАРАТЕ ПРИ ЭКСПЛУАТАЦИИ

Следующие данные при эксплуатации аппарата зано-

сятся в табл. 5.

Таблица Л

Таблица.

 5

Наименование неис-
правности, внешнее

проявление и допол-
нительные признаки

При включении аппа-

рата в сеть не загора-

ются индикаторные

лампы

При включении аппа-

рата и соответствую-

щем положении пере»

ключателей не заго-
рается одна из индика-

торных ламп

При введении ручки

"ТОК" не отклоняется
стрелка миллиампер-

метра

Вероятная при-

чина

Сгорел пре-

дохранитель

Перегорела

индикаторная

лампа

Вышел из

Методы

устранения

Заменить пре-

дохранитель

Заменить лам*

пу

Проверить уси-

строя усилитель литель

Вышел из Проверить ге-

строя генератор нератор

5000Гц

Вышел из строя Проверить

коммутатор

При включении пере-

ключателя "РОД РАБО- коммутатор

ТЫ", "СЕРИИ- ПАУ-

ЗЫ'* не происходит

периодических откло-
нений стрелки миллиам-
перметра до U и обратно

Для замены предохранителей надо предварительно

с помощью отвертки снять с них предохранительную
крышку.

Для проверки или замены элементов, расположенных

на нижней части основного шасси прибооа и верхней

Дата вво

да в эк-

сплуата-

цию

Дата Щата взятия

сдачи на с хранения

хране-

ние

•Дата замены сменных

элементов

Дата об-

наруже-
ния по-

врежде-

ния

Дата сдачи

в ремонт

Дата вьь

хода из

ремонта

Сведения о замененных

элементах

- 13 -

СВЕДЕНИЯ О ХРАНЕНИИ И УПАКОВКЕ

Аппарат должен храниться в помещении при температу-

ре окружающего воздуха от + 10 до +35°С, относительной

влажности до 81)% при температуре 2U±5°C.

В помещении для хранения не должно быть пыли, паров

кислот, щелочей, а также газов, вызывающих коррозию

металлов.

Для транспортировки поместить аппарат в футляр. Ре-

мень с футляра снять и положить в боковой карман. Ап-
парат в футляре вложить в упаковочную коробку, стыки ко-
робки заклеить липкой лентой.

Комплект укладки вложить в чехол из полиэтилена,

сверху на крышку укладки положить эксплуатационную

документацию, завернутую в два слоя оберточной бу-

маги и завязанную шпагатом.

Стенки упаковочного ящика выстлать битумной бума-

гой. На дно яшика вложить вкладыш на него положить

комплект укладки, а сверху положить гофрированный
картон. На картой положить упакованный аппарат. В

промежутки между стенками упаковочного яшика и ком-
плектом укладки с аппаратом, а также сверху положить
гофрированный картон, на него - товаросопроводи-

тельную документацию.

Крышку транспортного яшика закрепить гвоздями вме-

сте со стальной лентой.

- 14 -

ПРИЛОЖЕНИЯ

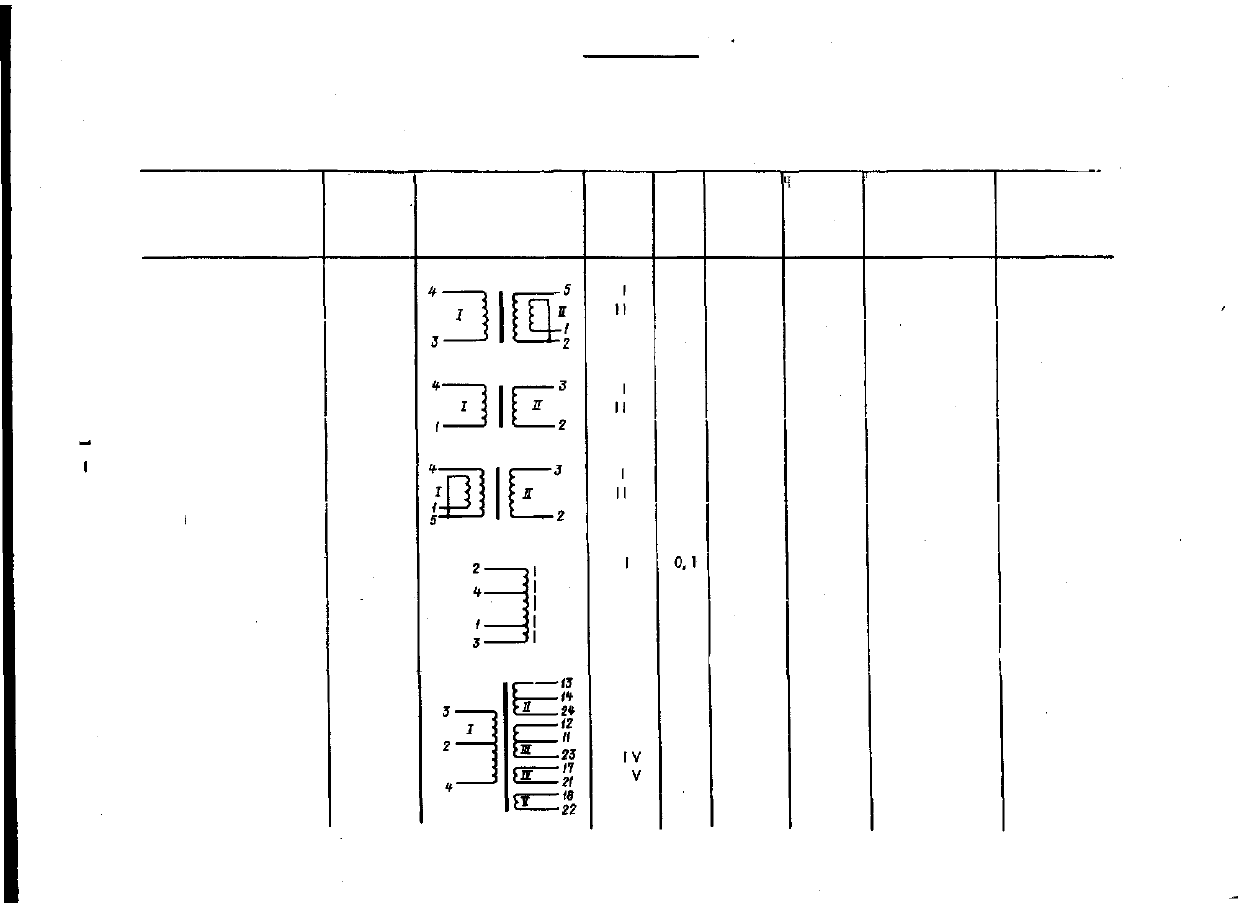

ОБМОТОЧНЫЕ ДАННЫЕ

Таблица 1

Наименование

Чертеж

Схема

(рис. 7)

Обмотка

Ф

про-

вода,

мм

Марка

провода

исло вит-

ков

Магнитопровод

Примечание

I

ел

Трансформатор

ВТТ-6

Трансформатор
тока

Трансформатор

ТВТ-39

Индуктивность

100 мГ

Трансформатор
ТС-2

4.731.062

4. 739.035

-4.731.063

4.777.147

4.704.270

I

II

III

0,15
0,23

0,44
0,12

0,35
0,23

0,31
0,25
0,31
0,15
0,59
0,38

ПЭВ-2

ПЭВ-2

ПЭВ-2

ПЭВ-2

ПЭВ-2

ПЭВ-2

ПЭЛШО

ПЭВ-2

ПЭВ-2

ПЭВ-2
ПЭВ-2

ПЭВ-2

324

220 х 2

34

1700

90x2

590

620

743
544

170x2

85x2

106

30

26 х 16 х 6, 5 мм

3350-0,08

30 х 20 х 10 мм

3350-0,08

40 х 25 х 15 мм

3350-0,08

М1500НМЗ- 2

2Б22

0. 707.069

ПЛ16х 32x40 мм

3320-0,35

0.572.001

Изоляция на

4000 В

Изоляция на

4000 В

Изоляция на

4000 В

РЕЖИМЫ ТРАНЗИСТОРОВ ГЕНЕРАТОРА

И КОММУТИРУЮЩЕГО УСТРОЙСТВА

Таблица.У,

Режимы сняты при отсутствии модуляции и тока в на-

грузке (род работы  | | ) .

Позиция

(Рис.12,13

T l

Т2

ТЗ
Т4

То

Т6

17

ТВ

Т9

ПО

Т11
Т12

Т 1 3 .

Т14
Т15

Ът

 тран-

зистора

КТ301А

МП26А

КТ301А
КТЗО1А

МП40А

МП40А
МП26А
МПП5

МП21Г

МП21Г

ГТЗО8Б

ГТ308Б

ГТ403А

П217В

П217В

Напряжение на выводах,

Коллектор

+ 16

- 1 1

+24

+ 13

- 1 0

-6

-6,4

-17,5

(-22)4-0,07)

(-0,07)-(22)

-24

-24
-17

-19

-19

База

+ 2,3

- 3 , 7

+ 16

+ 7-

- 4

-1,2

+

 0,6

-10

(+2М-0,

(-0,3)-< +

-14

-14

- 9

-0,07
-0,07

В

Эмиттер

+2

-3,6

+

 15,5

+

 6,5

-3,9
- 1 , 4

-0,04

-9,5

3) 0

2) 0

-13,6

-13,6

-8,8

-0,03

-о,

 из

П р и м е ч а н и я. Измерение напряжения на выводах транзи-

сторов (кроме Т1, ТЗ и Т4) производится
относительно общего провода ( +20 В, +24 В

и -10 В).
Измерение режимов транзисторов Т1, ТЗ и
Т4 производится относительно потенциала

-24 В.

Напряжения могут отличаться от указанных

в таблице на ±20%.

РЕЖИМЫ ТРАНЗИСТОРОВ БЛОКА

Позиция

(Рис. 14)

Т1

Т2

тз

Т4

Тб

Tton транзи-

стора

ГТ403А

ГТ403А
МП26А
МП26П

П217В

ПИТАНИЯ

Напряжедае на выводах, В

Коллектор

- 6 , 9

-30

-32

-24

-30

База

- 0 , 1

-24

-24

-15,2

-24

Эмиттер

О

-24

-24

-15

-24

П р и м е ч а н и я . Измерение напряжения на выводах

транзисторов производится отно-

сительно общего провода (+20 В,

+24 В, -10  В ) .

Напряжения могут отличаться от

указанных в таблице на ±20%.

Таблица.3.

- 16 -

КАРТЫ РАСПОЛОЖЕНИЯ УЗЛОВ И ДЕТАЛЕЙ.

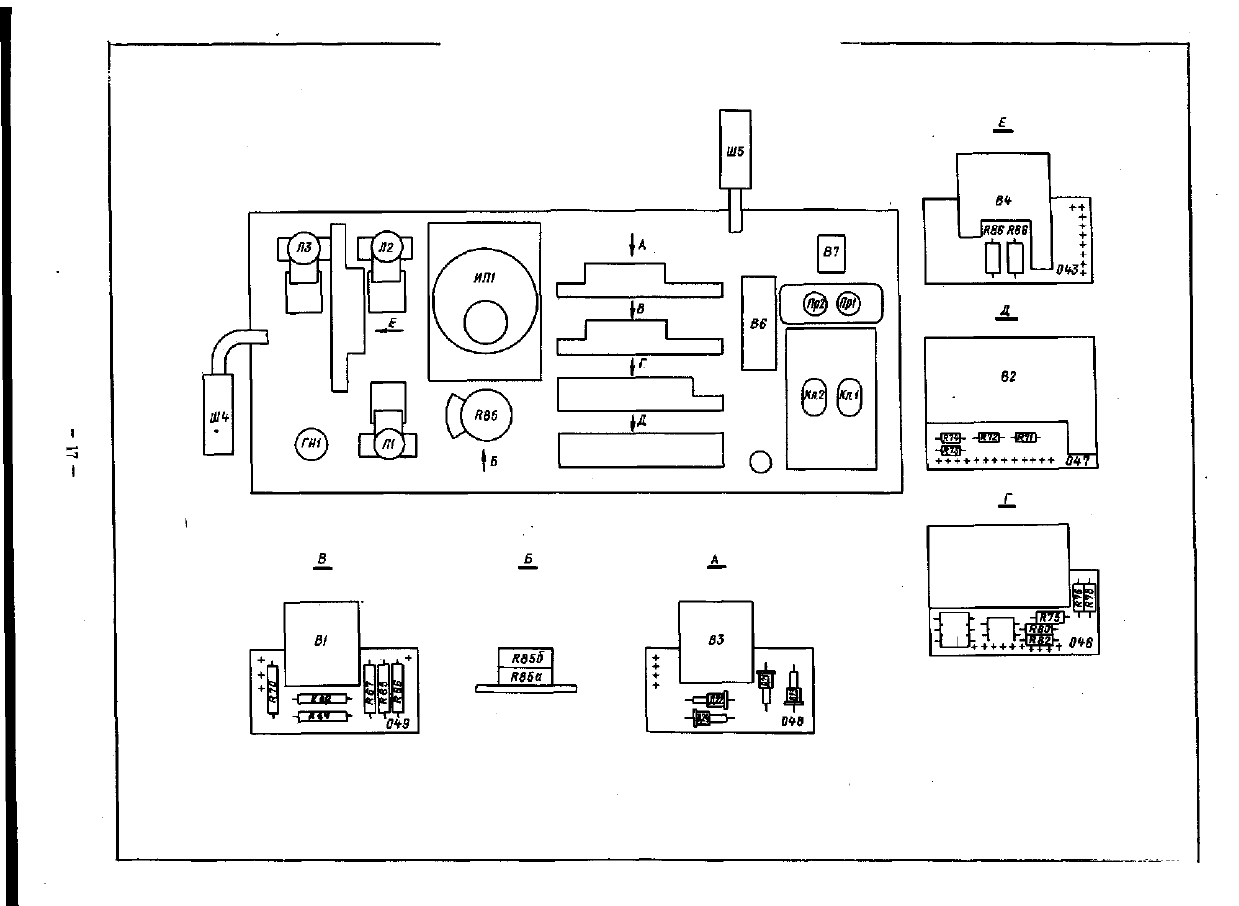

Рис. 8. Карта расположения узлов и деталей коммути-

рующего устройства {вид сзади)

В5

R73

H I

ТТЛ

555

555

I

да

о

I

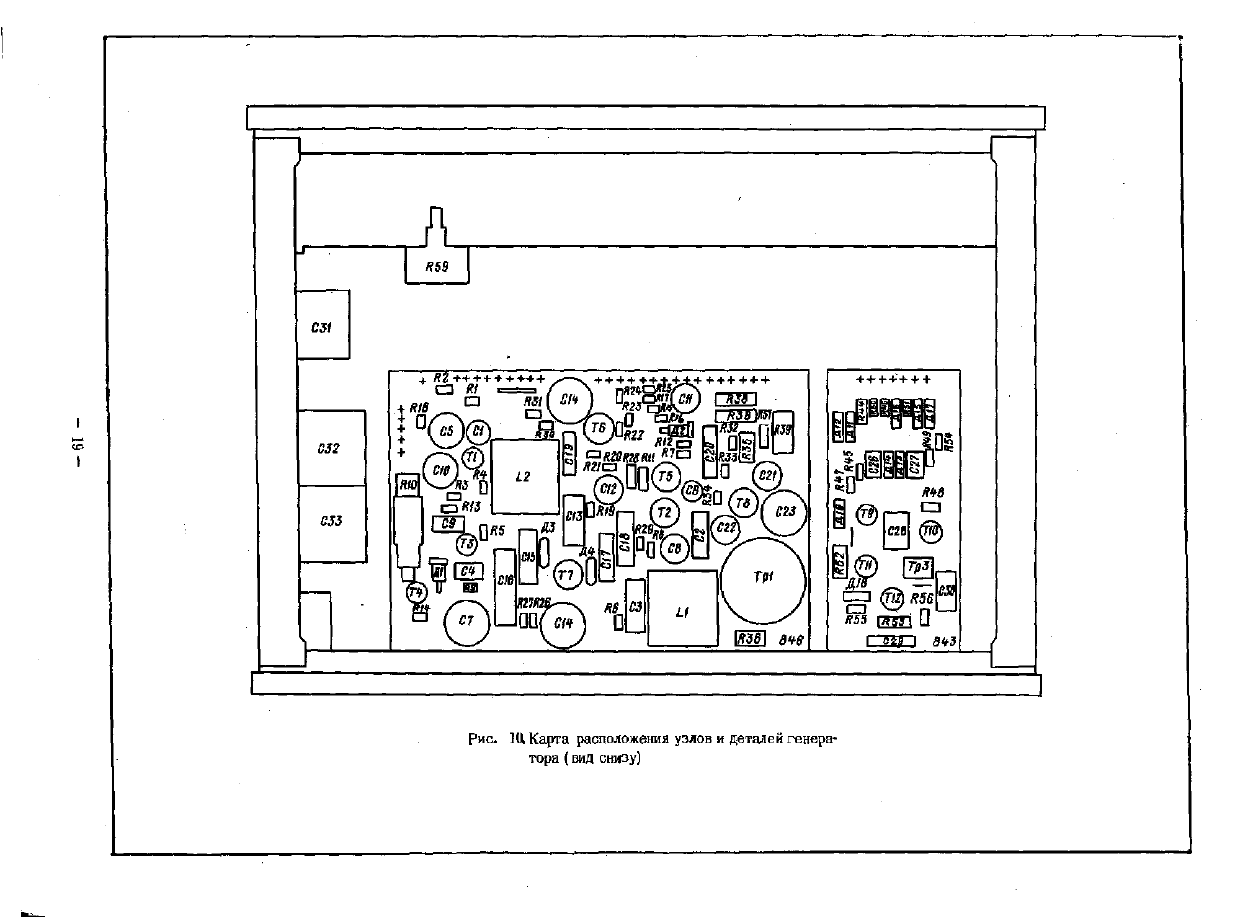

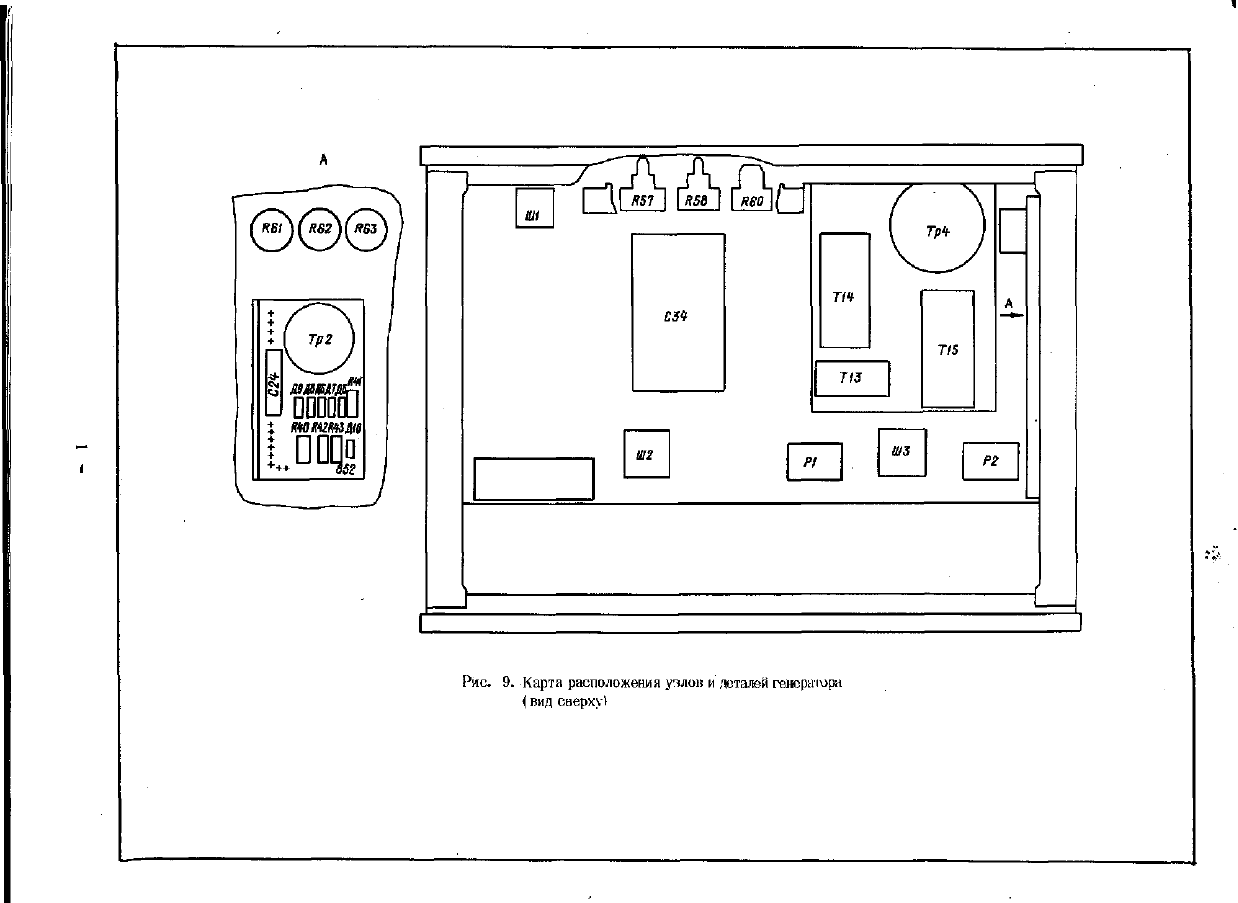

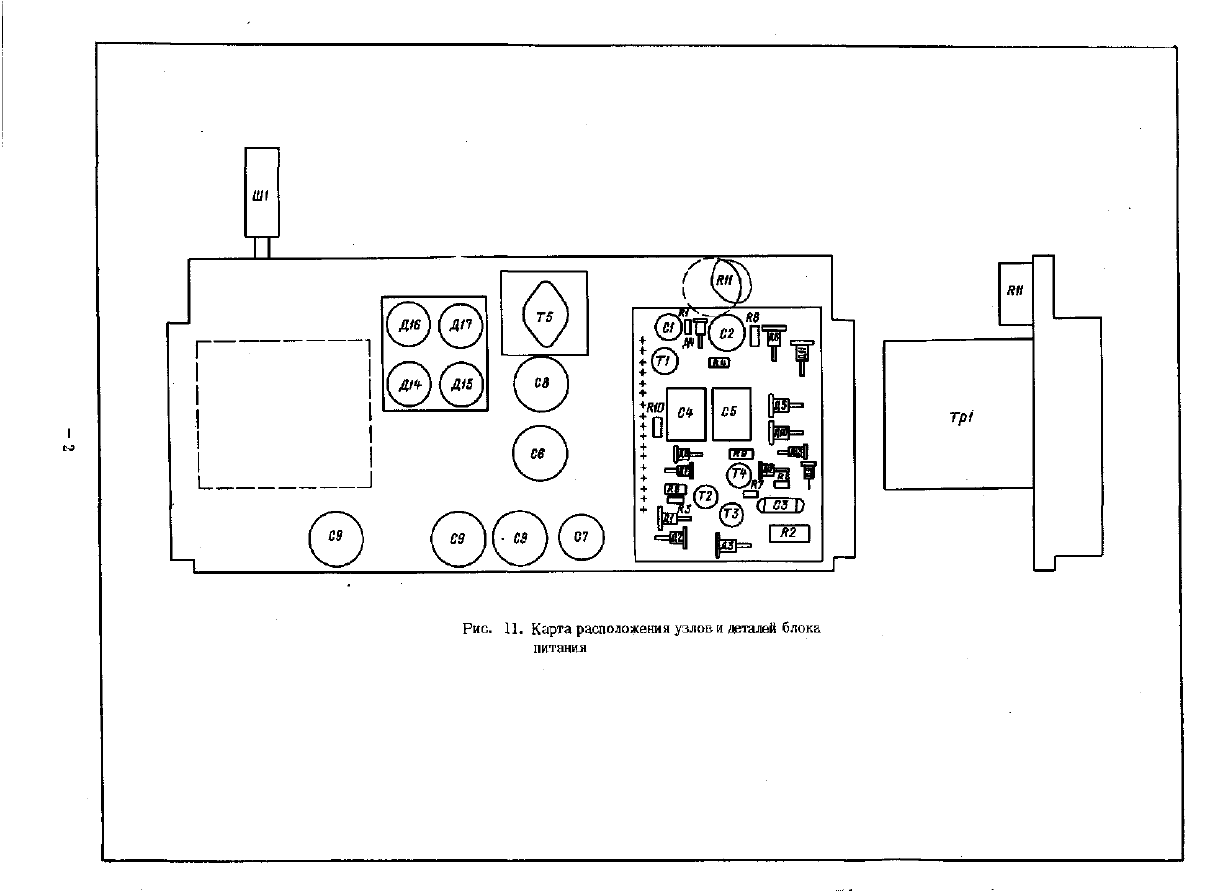

ПЕРЕЧЕНЬ ЭЛЕМЕНТОВ ПРИНЦИПИАЛЬНОЙ ЭЛЕК-

ТРИЧЕСКОЙ СХЕМЫ ГЕНЕРАТОРА И КОММУТИРУЮ-

ЩЕГО УСТРОЙСТВА

ТабяицаЛ

Позиция

1

R57
R58
R59

R60

R61

R62

R63

R64

С31

СП,

 СЗЗ

С34

Д20

P I , P2

Т13

Т14, Т15

Тр4

Ш1

Ш2, ШЗ

R1

R2

R3

R4

R6*

R7*

R8

R9

R10

R11

R12*

R13

Наименование

2

1 'енератор

Резисторы
СП-11-0,5-А-2,2 кОм±20?

СП- 1-0,5- А-1 кОм±20%
СП- 1- 0,5- А- 6,8 кОм±20%

-ОС-5-20

ПП2-11-68ОМ+Ш5

ПП2-11-470 Ом±10%
ПП2~11-4,7кОм±10%
П П 2 - П - 3 , 3 кОм±10%

МЛТ-0,25-82 Ом+10%

Конденсаторы

МБГП-2-200-А-2-11

Кол.

3

•>

 1

1

- 1

1

1
1

1
1

1

МПГО-250 В-0,25 мкФ ±2% 2

К73П-4-10 мкФ

Диод полупроводниковый
ДНА

РелеРЭС-22 4. 5UU. 225 П2
Транзистор ГТ403А

Транзистор П217В

Трансформатор ТВТ- 39

4.731.063

Разъемы

Вилка PC Ю

Вилка РС19

Плата генератора

Резисторы

МЛТ-0,25-47 кОм±5%

МЛТ-0,25-4,7 кОм±5%

МЛТ-0,25-10 кОм±57о
МЛТ-0,25-1 кОм+5%

МЛТ-0,25-1,2 к0м±5%

МЛТ-0,25-4,7 кОм ±10%

МЛТ-0,25-390 Ом±10%

МЛТ-0,25-13 кОм±:5%
МЛТ-0,25-3,6 к0м±5%

ТермисторТПМ2/0,5

Резисторы

МЛТ-0,'5-1,2 кОм+10%

МЛТ-0,25-10 KOM±1U%

МЛТ-0,25-2 кОм±5%

1
1

2

1

2

1

1

2

1

1
1
1

1

Примечание

4

1 Подбор

3 , 9 - 6 , 8 кОм

1 Подбор

220 Ом-2,2 кОм

1

1

1

1

1 Подбор

8.2-5-12 кОм

1

1

R14

R15

R16

R17

R18

R19

R20

R21*

R22

R23

R24
R25

R26
R27
R28

R29

R30*

R31

R32, R33

R34

R35

R36*

R37

R38
R39

Cl
C2

сз

C4
C5

C6
C7

CB
C9

сю

СП

C12

C13
C14
C15
C16
C17

C19

C2Q_

C21, C2S

C2a

L1,L2

2

МЛТ-0,25-56 OM+10%
МЛТ-0,25-1 KOM±1U%
МЛТ-0,25-560 OM±1U%

МЛТ-0,25-270 OM±10%

МЛТ-0,25-1,2 кОм±5%

МЛТ-0,25-3,3 KOM±1U%
МЛТ-0,25-15 KOM±10%

МЛТ-тО, 25-4,3 кОм+10%

МЛТ-0,25-100 Ом+10%
МЛТ-0,25-2,2 кОм±10%
МЛТ-и,25-5,6 кОм±10%

МЛТ-0,25-56  O M ± 1 0 %

МЛТ-0,25-27 KOM+10%

МЛТ-0,25-330 OM+10%

МЛТ-0, 5-2,7 KOM±1U%
МЛТ-0,25-56 OM+10%

МЛТ-0,25-12 кОм±10%

МЛТ-0,25-82 KOM+10%
МЛТ-0,25-56 KOM+10%

МЛТ-0,25-10 кОм±Ю%

МЛТ-1-200 OM±5%

МЛТ-1-220 Ом+5%

Резистор 2 Ом±5%
4. 675. 228

МЛТ-2-1 KOM±10%

Резистор U, 5 Ом±5%

4.675.227

Конденсаторы

К50-6-6-50
КС0-5-250-Г-0,01+2%

МБМ-160-0,1+10%
KT-2-M70U-100 пФ±Ю%-3
К50-6-25-50

К50-6-15-10
К50-6-25-200

К50-6-15-100

КТ-2-М1300-300 пФи0%-3
К50-6-25-50

К50-6-50-10
К50-6-6-100

МБМ-16О~О,1±1О% -
К50-6-6-500
БМ-2-150-0,033+10%
МБМ-1бО~0,25±10%

КСО-5-250-Г-0,01+2%

КСО-2-500-Г-1500±10%

MBM-16U~0,05+10%
K5U-6-25-20

KS0-6-6-500

Индуктивность 100 мГ

4.777.147

3

1
1
1

1

1
I

1
1

1
1

1

1

1
1
1
1

1

1

2

1

1
1

1

2

1

1

1

1
1

1
1

1

1
1
1
1

1
1

2

1
1

1

1

i

1

1

2

1

2

4

Подбор
3,9-4,7 кОм

Подбор

4 , 7 - 2 2 кОм

Подбор

150-220 Ом

Параллельно

Параллельно

- 2 1 -

1

Д1
Д2
ДЗ
Д4

Т1

Т2

ТЗ, Т4
Т5, Т6

Т7

Т8

Т

Р

1

R40

R41

R42

R43

С24

С25

Д5-Д10

Тр2

R44

R45

R46
R47

R48
R49
R50
R51
R52
R53
R54

R55
R56

С26, С27

С28
С29

сзо

ДП

Д12

Д13, Д14

Д15-Д1Я

Д19

1

2

Диоды полупроводниковые

Д814Б
Д814Г
Д223
Д223 Л

Транзисторы

КТ301А

МП26А

КТ301А
МП40А

МП26А

МПП5

Трансформатор ВТТ- 6

4.731.062

Плата измерителя

Резисторы

БЛП-U, 1-562 Ом±1%

БЛП-U, 1-5,62 к0м±1%
Б Л П - 0 , 1 - 1 7 , 6 кОм±1%
БЛП-0,1-499 Ом±1%

3

1

1
1

1

1

1

2
2

1

1

1

1

1
1

1

Конденсатор МБМ-160-0,25 1

±10%

Конденсатор К50—6—15—5

Диод полупроводниковый

Д223

Трансформатор тока

4.739.035

Плата коммутатора

Резисторы

МЛТ-0,5-510 Ом±5%

МЛТ-0,25-15 кОм ±5%

МЛТ-0,25-51 к0м±5%
МЛТ-0,25-56 кОм±5%
МЛТ-0,25-3 кОм±5%
МЛТ-0,25-15 кОм±5%
МЛТ-0,25-51 кОм±5%

МЛТ-0,5-1,1 к0м±5%

БЛП-0,1-6,81 кОм±1°5

БЛП-0,1-10 кОм±1%

МЛТ-0,25-100 Ом±5%
МЛТ-0,25-1,2 М0м±Ю%
МЛТ-0,25-10кОм±5%

Конденсаторы

КСО-1-250-Г-5б0±5%

КСО-?-500-Г-Ю00±Ю%

К-50-3-25-2

МБМ-160-0,1±10%

Диоды полупроводниковые

Д219А

Д14А

Д18

Д219А

Д18

1

6

1

1

1
1
1
1

1
1

1

]

1
1
1

1

2

1
1

1

1
1

2

4
1

4

1

Т9. Т10
T U , Т12

ТрЗ

R65

R66
R67
R68
R69

R70

R71

R72
R73
R74

R75, R76
R77, R78
R79, R80
R81,R82
R83, R84

R86

В1

В2

ВЗ

В4

В5

В6

В7

Гн1

Д21-Д24

ИП1

Кл1, Кл2

ЛЬ-ЛЗ

Пр1
Пр2

Ш4, Ш5

Э1

Транзисторы

МП21Г

ГТ308Б

Трансформатор импульс-
ный 4. 720. 043 Сп

3

2

. 2

1

Коммутирующее устройство

Резисторы

УЛИ-0,25-75 кОм±1%
УЛИ-0, 25-113 кОм±1%

УЛИ-0,25-75 кОм±1%

УЛИ-0,25-110 кОм±1%
УЛИ-0,25-147 кОм±1%

УЛИ-0, 25-221 кОм±1%

БЛП-0,1-180

 Ом±\%

БЛП-0,1-110 Ом±1%

БЛП-0,1-120 Ом±1%

БЛП-0; 1-590 Ом±1%

Б Л П - 0 , 1 - 8 , 6 6 к0м±1%

Б Л П - 0 , 1 - 3 , 6 1 кОм±1%
Б Л П - 0 , 1 - ^ 7 4 к0м±1%
Б Л П - 0 , 1 - 2 , 1 3  к 0 м ± П
Б Л П - 0 , 1 - 4 , 2 2 кОм±1%

0,25В-22кОм+20%

и и

" 0,5 А-МОм±20%

- ОС - 3 - 20

МЛТ-2-510 Ом±5%

Переключатели

Блок переключателей П2К

Блок переключателей ГЕК

Блок переключателей П2К

1

1
1
1
1

1

1

1

1
1

2
2

2

2

2

1

i

2

1

1

1

Блок переключателей Г12К1

Блок переключателей П2К

Блок переключателей П2К

Переключатель П2К

Гнездо 3.647.031-2

Диод полупроводниковый
Д226Г

1

1

1

1

4

Прибор стрелочный 2.717.146 1
Вилка приборная
3.645.339 Qi

Лампа МН 6,3-0,22

Предохранители

ВП1-1-0,5а

ВП1-1-1 а
Розетка РС19 с ко)*ухом

Шнур соединительный
4.860.261

2

3

1
1

2

1

'Л

Параллельно

По карте за-

каза

3. 600.004 Д

По карте зака-
за 3.60U. 002 Д
По карте зака-

за 3.600.005 Д

По карте заказа

3.600.003 Д

По карте заказа

3.600.001 Д
Ло карте заказа

J.600.000 Д

По карте заказа
3.600.018 Д

* 22 -

(JXUMA ГШЬРАТОРА И КОММУТИРУЮЩЕГО УСТРОЙСТВА

to

со

2Q Плат генератора 3^6 26 27

R6¥> :  \

m

Рис. 12.

Точка

А

В

Г

Д

Е

. -Ж

Кшряжение  i

u l M U l J

^U—150

 Гц; П,

 fi I-J

Ампл. У5 В при т-100%
5000 ГЦ, 0,8 В
3U-15U Гц; 0,8 В

Импульс 1—6 сек; 12 В
-14,5 В

Параметры контрольных точек

(относительно напр. +24 В)

П р и м е ч а н и е . Разъем Ш2

соединяется с Ш5, разъем lift

соединяется с Ш4;

^Подбирают при регулировании

t o

Рис. 13. Схема электрических соединений генератора и коммутирующего устройства

ПЕРЕЧЕНЬ ЭЛЕМЕНТОВ

ПРИНЦИПИАЛЬНОЙ ЭЛЕКТРИЧЕСКОЙ СХЕМЫ

БЛОКА ПИТАНИЯ

Позиция

(Рис. и)

R11

С6

С7

С8
С9

Д14-Д17

Т5
Tpl

Ш1

R1

R2
R3

R4

R5
R6

R7

R8

R9

R10

С1

С2

CS

С4, С5

Д1-ДЗ

Д4

Д5, Д6

Д7-Д9

ЛЮ. ДП

Д12, Д13

T I , T2

та, Т4

Наименование

Резистор  С П - Н - 0 , 5 - А -

-68ООм+20%

Конденсаторы

K5U-7-5U B-30U+300

 мкФ

K50-7-I60 В-50 мкФ

K50-7-160B-5UO мкФ
К50-7-50В-300+300 мкФ

Диод полупроводниковый

Д242
Транзистор П217В
Трансформатор ТС2

4.704.270

Розетка РСЮ с кожухом

Стабилизатор напряжений
Резисторы

МЛТ-И, 25-10 кОм tlU%
МЛТ-2-3,ЗкОм±Ю%

МЛТ-0,25-22 кОм+10%

МЛТ-1-2,2 кОм±Ю%

МЛТ-0,5-4,7кОм±10%
МЛТ-1-2,2 кОм±Ю%

МЛТ-0* 25-4,7 кОм+10%
МЛТ-и.25-2,2 кОм+10%

МЛТ-1-820 Ом±10%
МЛТ-1-2,2 кОм±Ю%

Конденсаторы

K5U-6-15-100

К50-6-50-50

МБМ~160-0,05±Ю%

К50г-6-50-100

Диод полупроводниковый

Д226В

Диод полупроводниковый

Д814В

Диод полупроводниковый

Д226В

Диод полупроводниковый

Д814А

Диод полупроводниковый

Д226В

Диод полупроводниковый

Д814А

Транзистор ГТ403А
Транзистор МП26А

Кол.

1

1

1
1

Примечание

3 Параллельно

4

1

1

1

1
1

1

1
1
1

1
1
1

1

1

1

1

2
3

1

2

3

2

2

2
2

МЕДИЦИНСКАЯ ЧАСТЬ

НАЗНАЧЕНИЕ

Аппарат "АМШШПУЛЫ> 4" предназначен для прове-

дения лечебных воздействий синусоидальными модули-

рованными токами, представляющими собой синуеоидаль

ные токи с несушей частотой 5000 Гц, модулированные

по синусоидальному закону частотой от 30 до 150 Гц.
Эти токи» не вызывая раздражения и неприятных ошу-
шений под электродами, обладают отчетливым быстро-

наступающим болеутоляющим действием. Они улучша-^

4

ют функциональное состояние нервно-мышечной систе-
мы и периферического кровообращения, способны вызы-

вать сокращение мышц. Токи, генерируемые аппаратом
"АМПЛИПУЛЬС- 4 ", могут применяться для лечения

лиц, страдающих заболеваниями периферической нерв-

ной системы, сопровождающимися болями, вегетатив-

ными или двигательными нарушениями, в частности,
при радикулитах, нейромиозитах, невритах, плекситах,
невралгиях, при атрофиях и парезах мышц с целью
электростимуляции их. Эти токи могут применяться и

для лечения лиц с нарушением периферического крово-

обращения - при ангиоспазмах, атеросклеротиче$кой
облитерации сосудов конечностей с целью развития

коллатерального кровообращения; при различных трав-

матических повреждениях мышечно- связочного аппа-

рата — ушибах; при плечелопаточных и Других периартри-

тах, артрозе, спондилезе; при подбстрых и хронических
гинекологических заболеваниях. Синусоидальные модули-

рованные токи стимулируот отхождение камней моче-

точников.

Отсутствие раздражающего действия под электрода-

ми позволяет широко применять эти токи и в детской

практике.

Противопоказано применение синусоидальных

 моду

лированных токов при злокачественных новообразовани-

ях или подозрении на них, при активном туберкулезе

легких, тромбофлебите в области воздействия, наруше-

нии функции свертывающей и антисвертывающеи систе-

мы крови, свежих кровоизлияниях в полости и ткани,

разрывах мышц и связок, а также при переломах костей
с нефиксированными отломками-

ПОДГОТОВКА ПАЦИЕНТА И ПОРЯДОК РАБОТЫ

В зависимости от характера заболевания и локали-

зации воздействия больного располагают сидя или лежа
в наиболее удобном для него положении так, чтобы

пребывание его в течение процедуры в Этой позе не

вызывало у него болей и напряжения мышц. Мышцы

при проведении воздействия, особенно в области рас-

положения электродов, должны быть максимально рас-
слаблены-.

Участки тела, на которых намечается расположе-

ние электродов, обнажаются. Больной информирует-

- 2 5

ПРИНЦИПИАЛЬНАЯ ЭЛЕКТРИЧЕСКАЯ

СХЕМА БЛОКА ПИТАНИЯ

стабилизатор напряжения

Рис.

Характеристики контрольных точек

Обозна-

чение

Л

М

н

11

Напряжение

постоянное

-24 В

-32 В
-15,5 В

-16 В

Напряжение

переменное

3 мВ

20 мВ

3 мВ

3 мВ

Измерение производится относительно

контакта 10 при напряжении сети 127/220 В

и токе нагрузки U, 2 А

ся о тех ощущениях, которые он должен испытывать

при проведении воздействия (ощущения выраженной,

но не болезненной вибрации при болях и сокращения

мышц при электростимуляции).

Затем проверяют исправность аппарата, для чего на-

жимают кнопку "КОНТРОЛЬ" и включают аппарат в

сеть, при этом должен засветиться индикатор включе-
ния диапазона миллиамперметра, а при 1- м роде рабо-

ты плавное вращение ручки регулировки тока пациента
("ТОК") слева направо должно сопровождаться плавным

перемещением в том же направлении стрелки миллиам-

перметра. После такой проверки ручку потенциометра

возвращают в крайнее левое положение и приступают к

наложению электродов. Их располагаот чаще всего та-

ким образом, чтобы действующий ток проходил через

очаг патологического процесса или, в крайнем случае,
через участки тела*, иннервационно связанные с ним.
Вид и размер электродов выбираются в зависимости от

цели воздействия. При болевом синдроме электроды по

размеру и форме должны примерно соответствовать ве-

личине и очертаниям болевого участка. Для усиления

действия в области патологического очага над ним воз-

можно расположение электрода несколько меньшего раз-

мера, по сравнению со вторым электродом. При электро-

стимуляции мышц один из электродов размером от 1 до

б см

2

 (в зависимости от размера мышц) располагают на

двигательной точке, второй электрод размером

™

 150 см

2

 — на шейно-грудной или пояснично-крестцо-

вой области позвоночника, а при тяжелом поражении нер-

ва второй электрод, равный по размеру первому, распола-
гают у сухожилия мышцы.

- 26 -

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

Рис. 15. I - генератор; II - коммутирующее устрой-

ство; III - блок питания

Гидрофильная прокладка предварительно тщательно

смачивается теплой водопроводной водой и отжимается.

Пластинчатые электроды фиксируются на теле больно-
го прибинтовыванием, мешочками с песком и, если поз-

воляют условия, весом тела больного.

После наложения и фиксации электродов на панели

аппарата выбирают необходимые пар аметры воздейст-

вия: режим, род работы, длительность посылок в секундах, ча-

стоту модуляции в герцах, коэффициент модуляции в
процентах и диапазон величины используемого тока.

Для включения режима переменного тока нажимается

первая кнопка, выпрямленного - вторая или третья.
При включении второй кнопки полярность на электродах
соответствует обозначению на концах проводов, а при
включении третьей кнопки она будет обратной этим обо-

значениям.

Аппарат позволяет получить три фиксированных соот-

ношения между длительностью двух посылок тока или

посылкой тока и паузой. В зависимости от цели воз-

действия включают одну из кнопок. При этом первая

цифра на кнопке соответствует длительности того тока,

который первым обозначен на кнопках рода работы, вто-
рая цифра соответствует длительности паузы или вто-
рого вида тока. Необходимые частота и глубина моду-

ляции выбираются путем нажатия соответствующих кно-

пок в зависимости от характера и стадии патологическо-
го процесса.

Диапазон "20" включается при электродах размером

до 150 см

1

, при электродах большего размера и в осо-

бенности спаренных используется диапазон "80".

Выбрав необходимые параметры воздействия, в гнез-

де для включения шнура электродов вставляют штеккер

с проводами от электродов и еще раз убедившись, что

ручка регулировки тока пациента ("ТОК") находится

в крайнем левом положении, нажимают кнопку "ЭЛЕКТ-

РОДЫ". При этом начинает светиться индикатор вклю-

чения электродов. Теперь электроды включены в выход

аппарата, и можно проводить само воздействие. Для

этого регулятором интенсивности устанавливают необ-

ходимый для воздействия ток в цепи пациента, вызыва-
ющий у больного ощущение вибрации. Онодолжно быть

достаточно выраженным, но не вызывать неприятных

ощущений. По окончании процедуры ручку регулировки

тока плавно возвращают в крайнее левое положение и
нажимают кнопку "КОНТРОЛЬ".

В период острых воспалительных явлений, сильных бо-

лей, явлений раздражения, выраженной недостаточности

кровообращения воздействия начинают при переменном

режиме с III рода работы, при котором посылки модули-
рованных колебаний с частотой модуляции 30—70 Гц
(чем сильнее выражены перечисленные явления, тем

большей должна быть частота) чередуются с посылками

(сериями) несущей частоты. Воздействие при этом ро-

де работы проводят в течение 3—5минЗатем в течение

такого же времени проводится воздействие при IV роде

работы "перемежающимися частотами",  т . е . модулиро-

ванными колебаниями, при которых периодически изме-
няются две частоты модуляции - одна 150 Гц, а вто-
рая выбирается произвольно в соответствии с состояни-

ем больного по указанному выше принципу.

Воздействие начинают обычно при коэффициенте мо-

дуляции 50-75%, доводя его до 100% модуляции (боль-

ше 10 0

 %)

 к третьей - четвертой процедуре, а при не-

резко выраженных болях - и к концу первого воздейст-

вия.

- 2 7 -

При нерезко выраженных болях и особенно в случаях,

где имеется дряблость мышц и признаки атрофии, воздей-

ствия проводятся с применением II рода работы "посыл-
ки- паузы" и затем IV рода работы -"перемежающиеся
частоты" по 3-5мин„При хронических вялотекущих про-
дессах, при пониженной чувствительности к току, Це-

лесообразно проведение воздействий в выпрямленном

режиме. Возможно также применение в одной процеду-

ре обоих режимов. Начинать нужно с выпрямленного.

Для электростимуляции мышц следует применять

воздействия, при которых посылки модулированных ко-
лебаний чередуются с паузами {II род. работы). Частоты

модуляции и длительность посылок выбираются в соот-

ветствии с состоянием нервно-мышечного аппарата.
Электростимуляция мышц лица проводится при коэффи-

циенте модуляции 50-75%. При значительном нарушении
функции нервно-мышечного аппарата, когда имеются
выраженные явления частичного перерождения нерва,

пользуются тем же родом работы в выпрямленном ре- '

жиме при небольшой частоте модуляции (30) и значи-

тельных длительностях посылок и пауз (4—6). Отрица-

тельный электрод устанавливается на дшгательной
точке.

Выше были приведены только основные принципы про»

ведения воздействий на аппарате "АМПЛИПУЛЬС-4".
Они, конечно, не могут подменять методические указа-

ния или другие методические пособия по лечению сину-
соидальными модулированными токами.

ТЕХНИКА БЕЗОПАСНОСТИ

Запрещается больным прикасаться к корпусу аппарата

или ручкам управления.

Регулятор интенсивности тока пациента перед нача-

лом процедуры всегда должен находиться в крайнем ле-
вом положении.

При включенных аппарате и кнопке "ЭЛЕКТРОДЫ"

замена электродов и приводов пациента категорически

запрещается.

Перед каждым переключением любых переключателей

ручка регулятора интенсивности тока пациента должна

быть установлена в крайнее левое положение.

СОДЕРЖАНИЕ

НАЗНАЧЕНИЕ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

КОМПЛЕКТ ПОСТАВКИ

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ
ТЕХНИКА БЕЗОПАСНОСТИ

ПОДГОТОВКА К РАБОТЕ

ПОРЯДОК РАБОТЫ

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ . ,

ХАРАКТЕРНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ
СВИДЕТЕЛЬСТВО О ПРИЕМКЕ

СВЕДЕНИЯ О ХРАНЕНИИ И УПАКОВКЕ

ПРИЛОЖЕНИЯ

Обмоточные данные *

Режимы транзисторов генератора и коммутирующего

устройства

Режимы транзисторов блока питания

Карты расположения узлов и деталей!

Перечень элементов принципиальной электрической схемы генератора
и коммутирующего устройства

Принципиальная электрическая схема генератора и коммутирующего

устройства

Перечень элементов принципиальной электрической схемы блока
питания ._.

Медицинская часть

  0

.

 0

 ,.

  Q

. .

Принципиальная электрическая схема блока питания

Схема электрических соединений

2

2

3

4

9

9

10

11

13

13

14

15

15

16
16

17

21

23

25

25

26

27

Внешторгиздат. Заказ

 №

 5765М

Типография ВТИ. Заказ If 2610

СВЕДЕНИЯ ОБ ИЗМЕНЕНИИ В ПС НА АМПЛИШЬСМ

1тр.

! Строка ! Напечатано

I Следует читать

3 Исверху 480x179x393

 т

4 ТаблИ ...0.480*003

406x179x393 мм

*ft7*Q*4S0.0Q3 Предохранитель...

0.461.021 ТУ Предохранитель

3

Табл.1

Табл.4

Табл.4

13свсрху

8.337.134 Пружина

Ш1 Вилка РС10

Ш2.ШЗ Вилка РОД
Ш4,Ш8 Розетка РС19 с

кожухом

Ж

 Розетка РС10 с

кожухом

10

1

2

2

1

-'7*792.910

 WmmwT

7.732.911 контакт

7.732.912 Контакт

7,732.921 Юэнтакт

11

 $тт

 РП-в-Ю

0,365.000

S1 Розетка РП-1-Э

1

1

1

1

1

1

12еверху С9 К5О-7-50В-30СИ-ЗОО м«Ф 3 Параллельно К5О-6~б0В~2ОООмкФ 1

Сх;эя.

I снизу

Э1 Шнур соедяштельннй
4.560.261 1

Э1 1иур соединительный

4,860.261

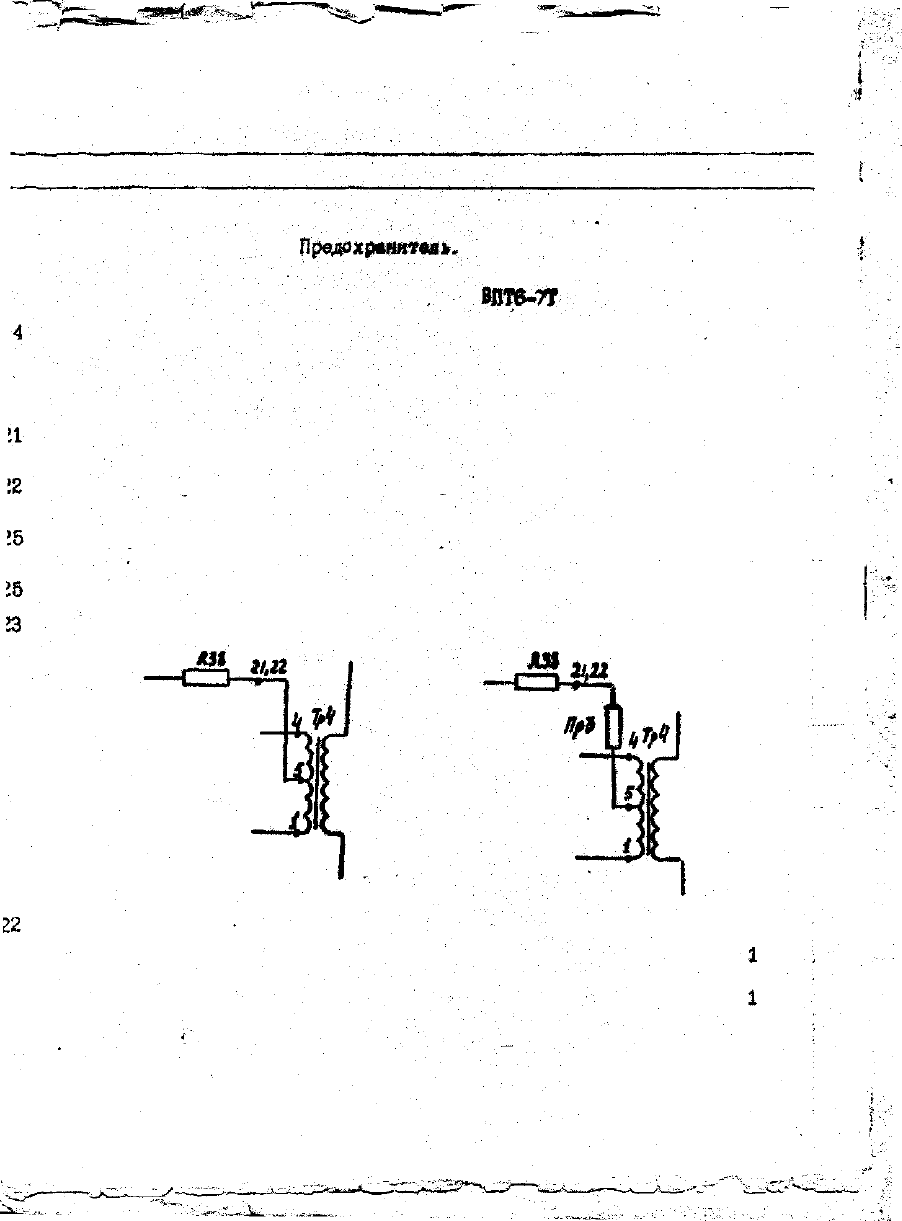

ПрЗ Предохранитель

ЗПТ6-7Т

0.431.021

Ратьемн

 Ш

$

 13, 14»  I S , обозначенные в маркировочных картах,сх.электрич,

отсутствуют. Соединение генератора тока и коммутирующего устройства

осуществляется непосредственно хгутом.
