ДИСТИЛЛЯТОР ЭЛЕКТРИЧЕСКИЙ DEM-20. Краткое техническое описание и руководство по обслуживанию

ДИСТИЛЛЯТОР

ЭЛЕКТРИЧЕСКИЙ

DEM-20

Краткое техническое описание

и руководство по обслуживанию

1. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

Производительность дистиллятора

20 дм3/ч

Расход охлаждающей воды

280 дм3/ч

Потребляемая мощность

12600 Вт

Питание /трехфазное/

3 х 380 В

Габаритные размеры

0

 465 х 550 мм

Масса аппарата

25 кг

Дистиллятор типа

  D E M - 2 0

 представляет собой свободно

стоящий, отдельно устанавливаемый аппарат, конструк-
ционно приготовленный к непрерывной работе*

Аппарат характеризуется простотой конструкции и об-

служивания при его эксплуатации.

Дистиллятор оборудован регулятором протекания питаю-
щей воды, а также датчиками защищающими аппарат от
повреждений в случае помех в подаче воды.

2. НАЗНАЧЕНИЕ
Дистиллятор

  D E M - 2 0

 предназначен для очистки воды ме-

тодом дистилляции.
Вода очищенная в дистилляторе используется в лабора-
ториях различных типов.

Качество получаемой дистиллированной воды полностью
отвечает требованиям стандартов Польской фармакопеи.

3. КОНСТРУКЦИЯ

Электрический дистиллятор

  D E M - 2 0 СОСТОИТ ИЗ

 следующих

основных узлов:
котла

охладителя

блока питания

электросистемы

Котел
Котел непосредственно сочленен с охладителем. В днище

и верхней крышке парового котла замонтировано девять
погружаемых электронагревательных элементов /нагрева-
телей/. В верхней части котла установлено поплавковое
реле уровня воды выключающее нагревательные элементы
в случае понижения уровня воды в паровом котле.

Охладители
Охладитель дистиллятора состоит из змеевика покрытого

кожухом из латунного листа.

В нижней части охладителя установлена дефлегмационная

вкладка.

Змеевик подключен к системе питания водой, которая

состоит из регулятора протекания воды и переливного
устройства.

Все детали и элементы аппарата входящие в соприкосно-

вение с горячей водой или паром, изготовлены из меди
или латуни и покрыты слоем чистого олова.

Электросистема
Электросистема состоит из трех цепей-контуров,

 а

 имен-

но:
нагревательной

управления

сигнализации

4. ПРИНЦИП ДЕЙСТВИЯ АППАРАТА
Рис. I иллюстрирует водно-паровую систему дистиллято-
ра. Струя холодной воды, с помощью шланга, подается

из водопровода в принимающий штуцер  / 8 / и протекает

через регулятор протекания /9/.
Регулятор протекания обеспечивает равномерную и эко-
номную подачу воды, а встроенное манометрическое реле

обеспечивает автоматическое отключение нагревателей

/ 3 / в случае падения давления в системе подачи питаю-
щей воды ниже допускаемого для правильной работы ус-

тановки и автоматическое включение нагревателей после

увеличения давления в водопроводной сети.
Вода после прохода через регулятор протекания посту-

пает в змеевик  / 5 / охладителя  / 2 / .
После приема тепла из пара конденсирующегося на по-
верхности охладителя, вода стекает в переливной сосуд
/II/ и питает котел  / I / до определенного уровня, при
чем излишек подается наружу через отводной патрубок
/12/.

Водяной пар образовавшийся в котле, после прохода че-

рез дефлегматор /б/ теряет находящиеся в нем и еще
несконденсированные молекулы воды, подвергается кон-
денсации в охладителе  / 2 / и в форме дистиллята через
наконечник  / 7 / поступает в подставленный приемочный
резервуар.

Рис. 2 иллюстрирует схему электросистемы дистиллятора
DEM-20. После подвода напряжения к присоединительной
распределительной доске  / I / от трехфазной электросети,

аппарат включается посредством ручного выключателя  / 2 /
расположенного на распределительном щите /3/ и при
этом загорается сигнальная неоновая лампа  / V »

При беспомеховой подаче воды, ее соответствующем дав-
лении и после достижения требуемого уровня воды в
котле, срабатывает микропереключатель типа 83.133 /6/

встроенный в манометрическое реле /рис. I, п. 10/,
а затем микропереключатель 83.133 вар. 54-А/5/ /рис. I,

п. 13/ сопряженный с поплавковым реле закрывая цепь
катушки трехфазного контактора  / 7 / типа

 SLA-16-1

 вклю-

чающего напряжение подаваемое на три разветвления на-
гревательной цепи /8/.
С этого момента фактически начинается процесс дистил-
ляции сигнализируемый зажиганием неоновой лампы /9/.

5. УСТАНОВКИ И ПРОВЕРКИ
К выбранному рабочему месту следует подвести электро-
энергию и воду.
Электропроводку необходимо выполнить в соответствии с
требованиями действующих стандартов.
Дистиллятор конструкционно подготовлен к эксплуатации
в режиме напряжения 3 х 380 В.
Напряжение и система заземления подводятся к присое-
динительно-распределительной доске проводом owi x
х 2,5 мм

2

,на конце которого закреплена трехлолюсная

штепсельная вилка на ток 32 А с защитным контактом.

Водопроводная установка должна состоять из водоподаю-
щей точки /водопровода/ с краном оборудованным нако-

нечником к шлангу и сточной решеткой.

Дистиллятор следует устанавливать на уровне значитель-
но выше уровня распрложения сточной решетки но вблизи

от нее.

На отводящий патрубок /рис. I, п. 12/ одеть, по воз-
можности, короткий отрезок резинового шланга диамет-

ром 25 мм и направить его в сточную решетку таким об-
разом, чтобы он не был подвержен возможности перелома

или порчи.

Патрубок подвода воды /рис. I, п. 8/ соединить с во-
допроводной точкой посредством водопроводного шланга

внутренним диаметром 12 мм и защитить его от ссовыва-
ния с патрубка.

6. ПУСК И ЭКСПЛУАТАЦИЯ
После установки дистиллятора согласно указаниям разд.
5 настоящего руководства, можно приступить к эксплуа-
тации аппарата. Для этого, в первую очередь, следует
открыть кран водопровода, затем вставить вилку в гнез-
до и переставить влево рычаг ручного выключателя,

после чего загорится сигнальная лампочка с обозначе-
нием "сеть". Приблизительно после 10 минут /время не-
обходимое для наполнения котла водой/, загорится сиг-
нальная лампочка с обозначением "дистиллят" и одновре-
менно начнется непосредственный процесс дистилляции.
Приблизительно после 10 минут от этого момента из
принимающего наконечника начинает поступать дистиллят

и тогда следует отрегулировать и правильно установить
открывание водопроводного крана и подачу воды так,

чтобы температура охлаждающей подаваемой воды была в
пределах 60°С.
В случае ежедневной эксплуатации установки, рекомен-
дуется "на постоянно" установить открывание водопро-

водного крана и оставить определенное

 количество воды

в

 паровом котле, что значительно сократит время

 оче-

редного запуска аппарата.

7

7. ТЕХНИЧЕСКИЙ УХОД
Технический уход главным образом заключается в перио-

дическом опоражнивании парового котла и очистке водо-
проводной системы, так как в процессе дистилляции в

котле образуется котельный камень /накипь/и другие
загрязнения.

Количество и форма котельного камня зависят от коли-
чества и рода растворенных в воде солей.
Осадок может шелушиться /отслаиваться/ и отпадывать
или же плотно прилегать к стенкам, а его чрезмерное

количество затрудняет теплообмен, вызывая тем самым
перегрев нагревательных элементов и сокращение произ-
водительности аппарата. Осадок также забивает трубо-
провод водопроводной системы.
Основанием для определения срока техухода является

сокращение или спад производительности дистиллята ни-

же 15 дм /ч. Приступая к операциям техухода следует,

как правило, отключить аппарат от электросети питания
вынимая вилку из сетевого гнезда, а также необходимо

спустить воду из котла открывая для этого кран водо-
провода /рис. I, п. 14/»

Затем следует снять верхнюю крыщку и демонтировать
охладитель.
Осадок прилегающий к нагревательным элементам следует
удалить путем шлакоуделения /шабрения/ и крацовки де-
ревянной лопаткой и волосяной щетки, максимально со-
блюдая при этом осторожность, чтобы не повредить по-
крытий из никеля и олова.
Наличие стойкого осадка на стенках котла не имеет вли-
яния на работу аппарата. Достаточно устранить только

легко отделяемый осадок. Нагроможденную в котле после
его очистки шелуху осадков следует вручную выбрать
применяя для этого обычную тряпку, после чего следует
тщательно прополоскать всю водяную систему сильной

струей воды.

После очистки котла следует обратить особое внимание

на то, чтобы реле уровня /рис. I, п. V перемещалось
в направляющей без ощущаемых сопротивлений.
С целью очистки охладителя - после отключения провода
от регулятора протекания /рис. I, п. 9/ и установки
дефлегматором вверх - следует с помощью шланга напол-
нить змеевики

 5%

 раствором натрового щелока /не допус-

кая до того, чтобы он переливался через края, так как

щелок вредно действует на оловяную оболочку/.
По истечении около 10 часов следует подключить шланг
к водопроводному крану и прополоскать хмеевик сильной

струей воды.

Дефлегматор очистить применяя для этого волосяную
щетку и промыть чистой водой.
Электрические установки не требуют постоянного техни-
ческого ухода, но требуется частая проверка и дожим
всех элементов электрических соединений аппарата.

8. РЕМОНТЫ

В ниже приведенной таблице, перечислены возможные не-

исправности аппарата и указаны способы устранения этих
неисправностей.
Содержание аппарата в состоянии обеспечивающем его
правильную и безотказную работу требует профилакти-

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ АППАРАТА И СПОСОБЫ ИХ УСТРАНЕНИЯ

Таблица

Неисправность

аппарата

I

I. Недостаточная произво-

дительность аппарата

Возможные причины

неисправности

2

Спад напряжения в элек-

тросети

Повреждена электросеть

/нет одной фазы/

Поврежден контактор

Поврежден нагреватель

Способ устранения

неисправности

3

Устранить предполагае-

мую причину сверхна-

грузки электропроводки

и спада напряжения

Проверить напряжение

каждой фазы.

Устранить причины от-

сутствия напряжения в

фазах

Проверить действие кон-

тактора и контактов.

Заменить контактор.

Сменить поврежденный

нагреватель

I

2. Утечка пара из нако-

нечника приема дис-

тиллятора и провода

деаэризации

3. Вытекание воды из

корпуса

4. Несмотря на закрытые

системы подачи не

осуществляется отклю-

чение нагревательных

цепей

2

Наличие осадка котельного

камня на нагревателе или

в змеевике

Недостаточное охлаждение

ожижителя вызванное пов-

реждением регулятора про-

текания

Негерметичность водопро-

водных соединений

Негерметичность парового

котла

Неправильное действие

системы: регулятор проте-

кания - манометрическое

реле

3

Устранить осадок согл.

указаниям разд. 7 на-

стоящего руководства

Демонтировать и снять

регулятор протекания и

направить его в ремонт

Уплотнить соединения

Уплотнить котел мето-

дом пайки

Проверить выключатель.

В случае обнаружения

замыкания - заменить

новым исправным

—

I

5. Несмотря на чрезмер-

ное понижение уровня

воды в котле, не осу-

ществляется отключе-

ние нагревателей или

наоборот

2

Неправильное действие

поплавкового реле

уровня

3

Проверить правильность

действия всей установ-

ки. В случае обнаруже-

ния повреждения микро-

переключателя или по-

плавка следует их за-

менить новыми исправ-

ными

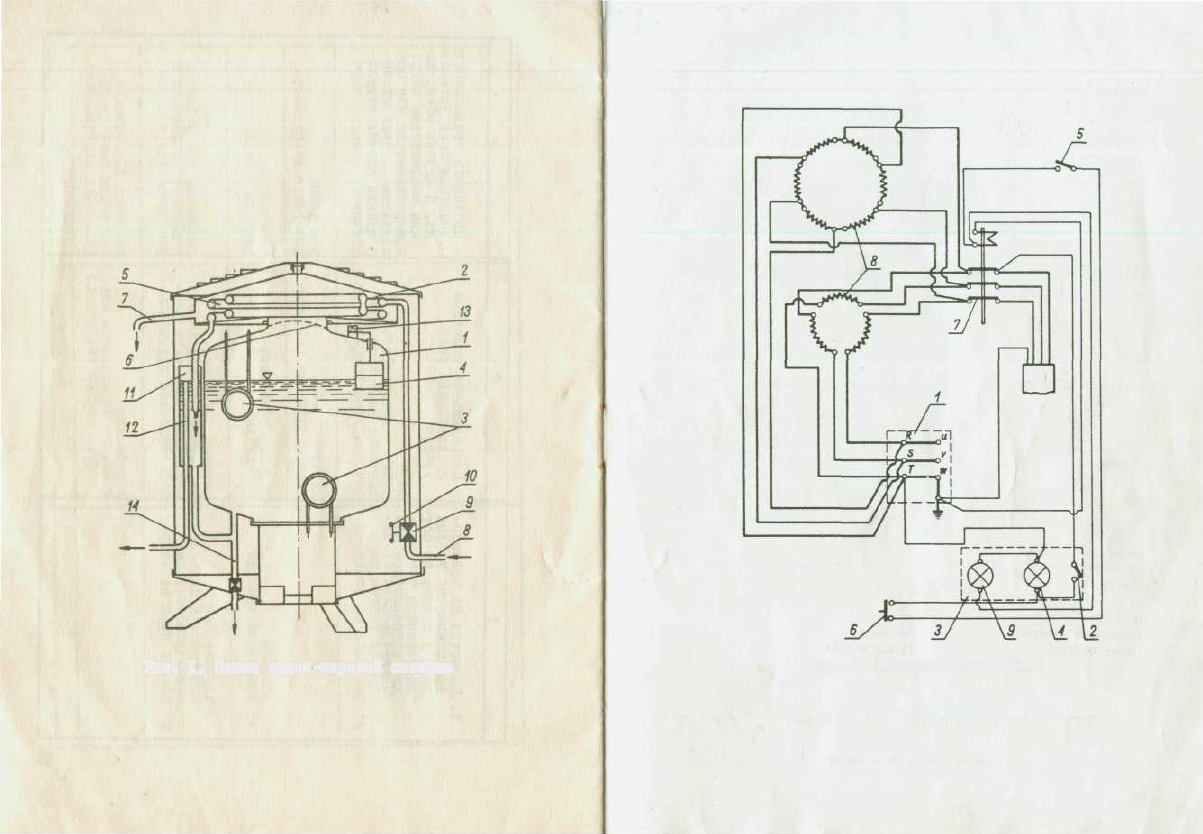

Ряс. I. Схема водно-паровой системы

Ряс. 2. Электрическая схема
