ОКСИГЕМОГРАФ — Модель 036М-МРТУ 64-1-1341—62. ТЕХНИЧЕСКОЕ ОПИСАНИЕ И ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

ОКСИГЕМОГРАФ

— Модель 036М-

МРТУ 64-1-1341—62

ТЕХНИЧЕСКОЕ ОПИСАНИЕ

И ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

ЛЕНИНГРАДСКОЕ

ПРОИЗВОДСТВЕННОЕ

ОБЪЕДИНЕНИЕ

«КРАСНОГВАРДЕЕЦ»

В н и м а н и е !

Со второго полугодия 1966 г. оксигемо-

граф 036М выпускается с ушным датчиком новой

конструкции в связи с применением более надеж-

ных кремниевых фотоэлементов

Калибровочные данные этих датчиков отли-

чаются от данных ранее выпускавшихся датчиков

с селеновым фотоэлементом. Поэтому контроль-

ные фильтры, прикладываемые к оксигемографам

с новыми датчиками, имеют отличительную мар-

кировку — «тип К».

Напряжение накала, подводимое к лампе но-

вого датчика, несколько выше напряжения в ста-

ром датчике. В связи с этим при использовании

нового датчика с ранее выпущенными приборами,

накал ламп будет недостаточен. Если же в новый

оксигемограф включить старый датчик, то избы-

ток тепла может привести к ожогу уха.

Следите за правильным сочетанием прибор-

датчик-фильтр.

Объединение «Красногвардеец» постоянно со-

вершенствует выпускаемое изделие. Поэтому, как

в конструкции, так и в схеме прибора могут быть

непринципиальные отклонения от данного описа-

ния.

ТЕХНИЧЕСКОЕ ОПИСАНИЕ

1. Назначение

Оксигемограф предназначен для бескровного непрерывного

измерения и автоматической записи изменения степени насы-

щения кислородом артериальной крови человека (процент со-

держания оксигемоглобина).

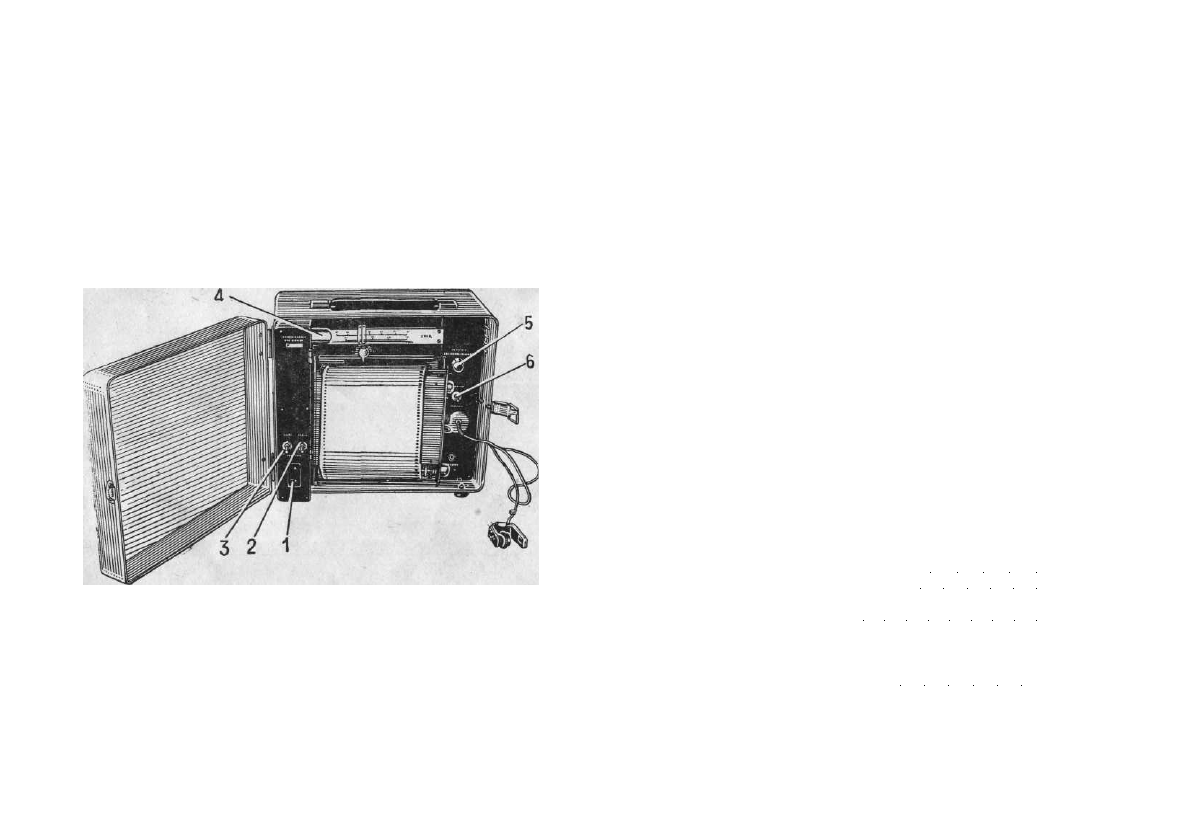

Рис. 1. Общий вид оксигемографа 036М с открытой крышкой

Количество оксигемоглобина указывает насколько полно со-

вершается в легких насыщение крови кислородом (оксигенация

крови). Общий вид прибора показан на рис. 1.

II. Технические характеристики

1. Прибор питается от сети переменного тока частотой 50

 гц

и напряжением 127 или 220

 в.

2. Мощность, потребляемая прибором из сети, не превы-

шает 60

 вт.

3. Погрешность, вызываемая изменением напряжения сети

в пределах от --5 до —15% от номинального, не превышает

0,5% насыщения.

4. Прибор имеет два предела измерения от 100 до 60% и

от 80 до 20% с ценой минимального деления — 2% насыщения.

Переход с одного предела на другой может осуществляться

в процессе измерения.

5. Погрешность градуировки шкалы насыщения циркулирую-

щей крови у взрослого человека с бледно-пигментированной

кожей не превышает  + 3 % в диапазоне от 100 до 70% и  + 4 %

в диапазоне от 70 до 40% насыщения по сравнению с эталонным

оксигемометром. Погрешность ниже 40% не нормируется. При

измерении насыщения циркулирующей крови у детей дошколь-

ного и младшего школьного возраста погрешность может быть

несколько большей.

6. Прибор имеет две скорости подачи диаграммной бумаги

10

 мм/мин

 и 5

 мм/мин.

\

7. Оксигемограф может работать непрерывно в течение

четырех часов при температуре окружающего воздуха от  + 1 5

до +35° С, относительной влажности воздуха  6 5 + 15% и атмос-

ферном давлении 750 + 30

 мм рт. ст.

8. Габариты прибора 289 X 209 X 323

 мм.

9. Вес около 16

 кг.

III.

Комплектность

В комплект прибора входят:

1. Оксигемограф в собранном виде dA0.000.036

2. Фотоэлектрический ушной датчик <9A2.327.424

3. Трафарет прозрачный dA6.894.604

4. Шнур сетевой 2

 м

 ША4.860.002

5. Фильтр калибровочный тип К с футляром

dA5.940.403; dA6.832.401

6. Диаграммная бумага (реестр № 80. Ленин-

градская ф-ка № 4 диаграммных бумаг) . . .

7. Чернильница-перо dA6.054.401

8. Мандрен для прочистки пера dA7.760.902 . .

9. Предохранитель плавкий 2А (ПМ2 НИО.481.017)

1 шт.

3 рулона

(2 зап.)

2 шт.

(1 зап.)

5 шт.

2 »

(запаси.)

10. Пипетка для заливки чернил dA3.570.601 . . 1 шт.
11. Лампочка датчика dA3.371.405 2 »

(запасн.)

12. Масло МВП для реверсивного двигателя

ГОСТ 1805—61 1 флакон

13. Отвертка  В 1 5 0 Х 0 , 5 ГОСТ 5423—54  . . . . 1 шт.

14. Провод заземления со струбциной dA2.098.401' 1 »

15. Налобная повязка dA6.834.403 1 »

16. Техническое описание

 и

 инструкция по эксплуа-

тации .,; 1 экз.

4.Принцип

 действия

Оксигемограф представляет собой автоматический электрон-

ный потенциометр, работающий от фотоэлектрического ушного

датчика.

Изменение степени насыщения крови кислородом вызывает

закономерное изменение цвета крови. Это изменение цвета

улавливается фотоэлектрическим датчиком с вентильным фото-

элементом, который преобразует изменение цвета в изменение

фототока.

Для уменьшения влияния количества гемоглобина при изме-

рении циркулирующей крови в датчике применен дополнитель-

ный компенсирующий фотоэлемент.

Осветительная лампа ушного датчика одновременно служит

источником тепла, необходимого для артериализации крови

в фотометрическом участке.

Э. д. с. датчика и напряжение, снимаемое с потенциометри-

ческой схемы, включены навстречу и подаются на вход элек-

тронного усилителя. В зависимости от соотношения величин

этих напряжений будет изменяться и величина сигнала, посту-

пающего на вход электронного усилителя. Усиленный сигнал

подается к реверсивному асинхронному двигателю, который

вращается до тех пор, пока существует сигнал, вызванный от-

сутствием равновесия измерительной схемы.

Реверсивный двигатель при помощи гибкой нити связан

с кареткой, на которой закреплены указатель и чернильница-

перо.

Указатель вместе с кареткой перемещается вдоль шкалы,

градуированной в процентах насыщения крови кислородом.

Одновременно с измерением на диаграммной бумаге произво-

дится непрерывная запись изменения степени насыщения крови

кислородом.

6

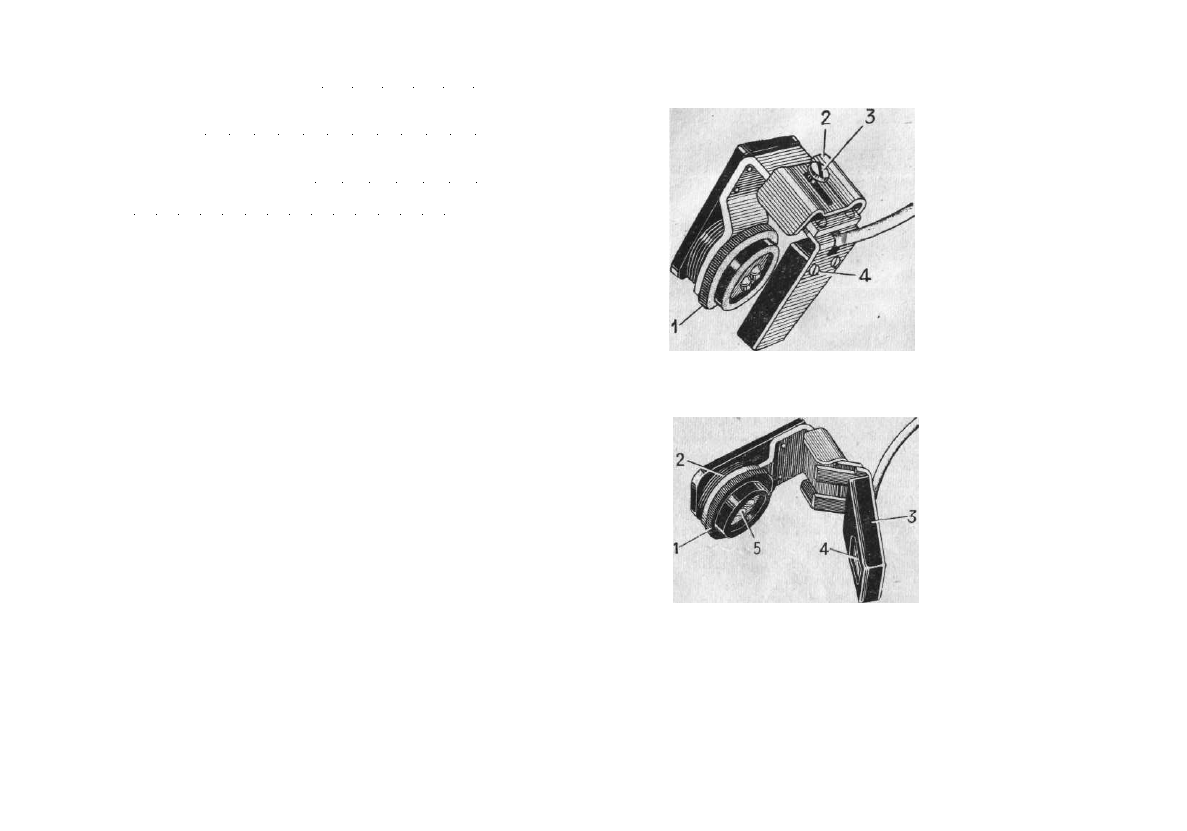

Конструкция датчика ясна из рис. 2

 и

 3.

В фотоэлементном корпусе

 4

 (рис. 2) вмонтированы крем-

ниевые фотопреобразователи.

Основным фотопреоб-

разователем служит пре-

образователь типа ФКД-3

размером 10 X 10

 мм.

 Ря-

дом с ним находится

фотопреобразователь ти-

па ФКД-1 размером 5Х

X 5

 мм,

 служащий для

компенсации кровенапол-

нения.

ФКД-3 закрыт сте-

клянным светофильтром

из стекла СЗС 21, а

ФКД-1 закрыт бесцвет-

ным стеклом. Стекла

вклеены, в окно

 4

 кор-

пуса

 3

 (рис. 3). Для пре-

дохранения фотоэлемен-

тов от влаги корпус за-

клеен эпоксидной смолой

и не разбирается.

Конструкцией датчика

обеспечивается постоян-

ство расстояния между

осветителем и фотоэле-

ментами независимо от

толщины уха. Степень

сжатия уха регулируется

тубусом /, ввинченным в

обойму

 2

 (рис. 3).

Для соединения с при

бором кабель датчика

снабжен контактной ко-

лодкой, вставляемой в

гнездо восьмиконтактного

разъема на лицевой панели прибора. Колодка датчика может

войти в панель только в одном определенном положении, когда

выступ на центральном стержне колодки совпадает с выемкой

в центральном отверстии гнезда восьмиконтактного разъема.

Рис. 2. Датчик в закрытом

положении

Рис. 3. Датчик и раскрытом

положении

ИНСТРУКЦИЯ по ЭКСПЛУАТАЦИИ

I. Особенности эксплуатации

В выпускаемых оксигемографах накал лампочек датчика

установлен на нужную величину и поэтому не следует трогать

ось переменного сопротивления с надписью «накал датчика»

(в окне на правой боковой стенке прибора), если это не вызвано

необходимостью (см. ниже).

Отверстие в корпусе датчика над фотоэлементами должно

быть полностью закрыто ухом так, чтобы свет не попадал на

фотоэлементы мимо уха. На датчик не должен падать сильный

посторонний свет.

Накал лампы датчика выбран такой, чтобы излучаемое лам-

пой тепло было достаточным для артериализации крови, и

вместе с тем не давало теплового раздражения. Дети и некото-

рые взрослые с повышенной чувствительностью к теплу могут

испытывать при нормальном накале ощущение жжения.

При этом возможно образование местного отека на ухе, что

искажает условия поглощения света.

Особенно внимательно, с этой точки зрения, нужно отнестись

к исследованиям людей, находящихся под наркозом.

В этих случаях перед началом работы следует провести

предварительный опыт с целью своевременного предупреждения

ожогов уха.

При жалобах исследуемого на жжение надо прекратить из-

мерение и осью переменного сопротивления «накал датчика»

слегка уменьшить яркость свечения лампочек. После этого надо

проверить калибровку и, если нужно, восстановить ее, как ука-

зано в разделе «Восстановление калибровки».

Все изменения режима работы прибора (смещение датчика,

уменьшение его накала, вращение ручек управления, отключе-

ние питания и др.) допустимы только в стадии настройки. Если

перечисленные изменения произошли в процессе исследования,

то необходимо повторить настройку.

В выпускаемых оксигемографах величина чувствительности

прибора установлена на нужную величину. Если при вставлен-

ном в датчик фильтре наблюдаются незатухающие колебания

каретки с пером, то это говорит о завышенной чувствительности.

Для получения нормальной чувствительности ось переменного

сопротивления с надписью «успокоение», расположенного в окне

прибора под крышкой

 8

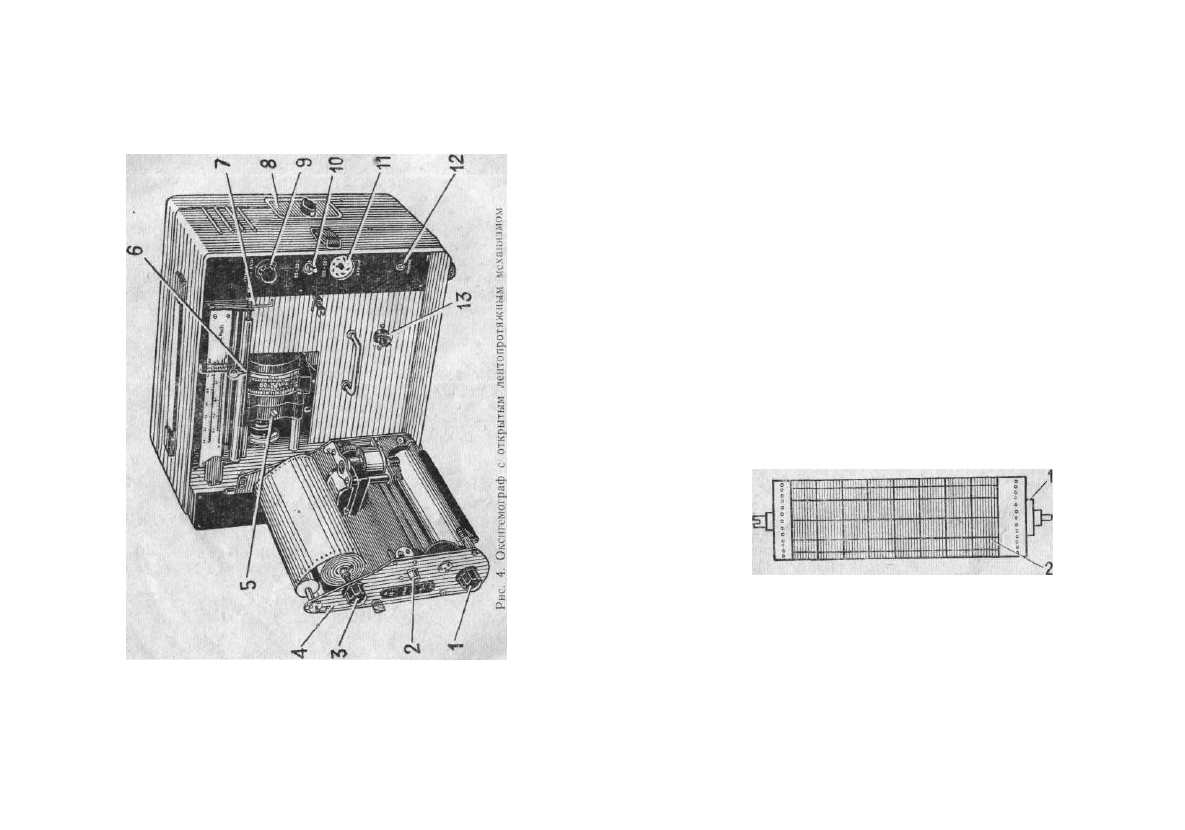

 (рис. 4), поворачивают плавно против

часовой стрелки до тех пор, пока не прекратятся собственные

колебания каретки.

Признаком правильной установки чувствительности может

служить характер успокоения каретки. При правильной на-

стройке и при замене светло-красного фильтра темно-красным

каретка должна подойти к новому положению и сделать

два—три полуколебания около этого положения.

Надо иметь в виду, что оксигемограф может быть источни-

ком электрических наводок для других чувствительных прибо-

ров, поэтому такие приборы как электрокардиографы надо

располагать на расстоянии не менее одного метра от оксигемо-

графа.

Кроме того, следует иметь в виду, что несмотря на наличие

компенсирующего элемента, показания прибора зависят в ка-

кой-то мере от величины кровенаполнения.

Для разных участков шкалы и различных условий опыта эта

зависимость может меняться.

При исследованиях малых (2—4%) изменений насыщения

необходимо учитывать величину погрешностей измерения, вы-

званных изменением кровенаполнения. Эту величину можно

определить при натуживании (выдох с закрытым носом и

ртом), наклоне головы вниз или другом приеме, вызывающем

кратковременный прилив крови к голове.

В оксигемографах. 036М, в датчиках которых применены два

кремниевых фотопреобразователя (описание такого датчика

приведено ранее), можно осуществить более точную компенса-

цию кровенаполнения индивидуально для каждого исследуемого,

в пределах шкалы 100—60% НвОг.

Для этого после установки стрелки аппарата на величину

исходного насыщения нужно:

1. Провести пробу натуживания и убедиться, что оно вызы-

вает кратковременное изменение положения стрелки аппарата

более, чем на 1 % НвОг (в сторону меньших величин насы-

щения).

2. При помощи регулировочного сопротивления с надписью

«настройка — 60—100%», расположенного в окне прибора на

его правой боковой стенке, сместить стрелку прибора на

5—10% НвОг в сторону меньших насыщений и повторить пробу

9

натуживания. Если при этом смещение стрелки составит бо-

лее 1% НвОг, нужно повторять смещение стрелки с помощью

того же сопротивления «настройка — 60—100%» до тех пор,

пока смещение от пробы натуживания составит менее 1% НвОг.

3. Переключатель шкал

 10

 (рис. 4) перевести в положение

20—80% и сопротивлением «настройка 20—80%», расположен-

ным в кармане на правой боковой стенке прибора, установить

стрелку на цифру исходного насыщения по шкале 60—100%.

Продолжать опыт с данным пациентом, причем переключа-

тель шкал остается в положении «20—80%», а показания

снимаются по шкале 60—100% НвОг.

При значительных отливах крови от головы пользование

прибором становится невозможным.

II. Подготовка к работе

Передняя крышка прибора установлена на разъемных петлях

и для удобства может быть снята (вверх). Перед пуском необ-

ходимо:

1. Залить в редуктор реверсивного двигателя 10

 см

3

 при-

борного масла.

Для заливки откинуть лентопротяжный механизм

 4

 (рис. 4)

и отвернуть винт

 5

 в корпусе редуктора двигателя.

2. Зарядить лентопротяжный механизм диаграммной бу-

магой.

Рис. 5. Рулон диаграммной бумаги на гильзе

Для зарядки гильзы / (рис. 5) бумагой надо откинуть ленто-

протяжный механизм и, оттянув рукоятку

 3

 (рис. 4), снять

гильзу и освободить ее от картонного каркаса использованного

рулона.

Надеть на гильзу новый рулон

 2.

 Рулон должен быть распо-

ложен так, чтобы ближе к шлицу (на торце гильзы) находилось

малое свободное поле на диаграмме (рис. 5). Перевести ручку

переключателя скорости

 2

 (рис. 4) в среднее положение.

11

Распечатать рулон и вместе с гильзой установить его в при-

бор. Конец ленты пустить по направляющему валику, по щитку,

под лентопротяжный барабан, затем между барабаном и при-

жимным валиком и далее под

сбрасыватель, предупреждающий

обратную намотку бумаги на ба-

рабан (рис. 6).

Нужно правой рукой натяги-

вать конец ленты, слегка направ-

ляя ее так, чтобы перфорация по-

пала на шипы барабана; левой

рукой поворачивают барабан за

рукоятку / (рис. 4) по часовой

стрелке. Когда из-под валика бу-

дет выступать 50—30

 мм

 ленты,

закрывают лентопротяжный ме-

ханизм и переводят ручку пере-

ключателя скорости в одно из ра-

бочих положений.

3. Налить пипеткой чернила

в баллон пера и вставить его в

обойму

 6

 (рис. 4) так, чтобы кон-

чик пера касался вершины ва-

лика с бумагой. Проверить, соот-

ветствует ли положение предо-

хранителя

 13,

 расположенного в

нижней части прибора за откид-

ным лентопротяжным механиз-

мом, напряжению питающей

сети.

4. Заземлить прибор. Для

этого наконечник провода заземления подсоединить к клемме

«земля»

 12

 (рис. 4), расположенной на правой стороне передней

панели прибора. Струбцину провода заземления привинтить
к земляной шине. После этого гайкой прижать провод к струб-
цине. Место присоединения должно быть зачищено от краски

и грязи.

5. Подать напряжение на прибор, для чего необходимо шнур,

прилагаемый к прибору, одним концом вставить в гнездо /

(рис. 1) сетевого питания, находящееся в левой части прибора,

а другим концом — в сеть.

12

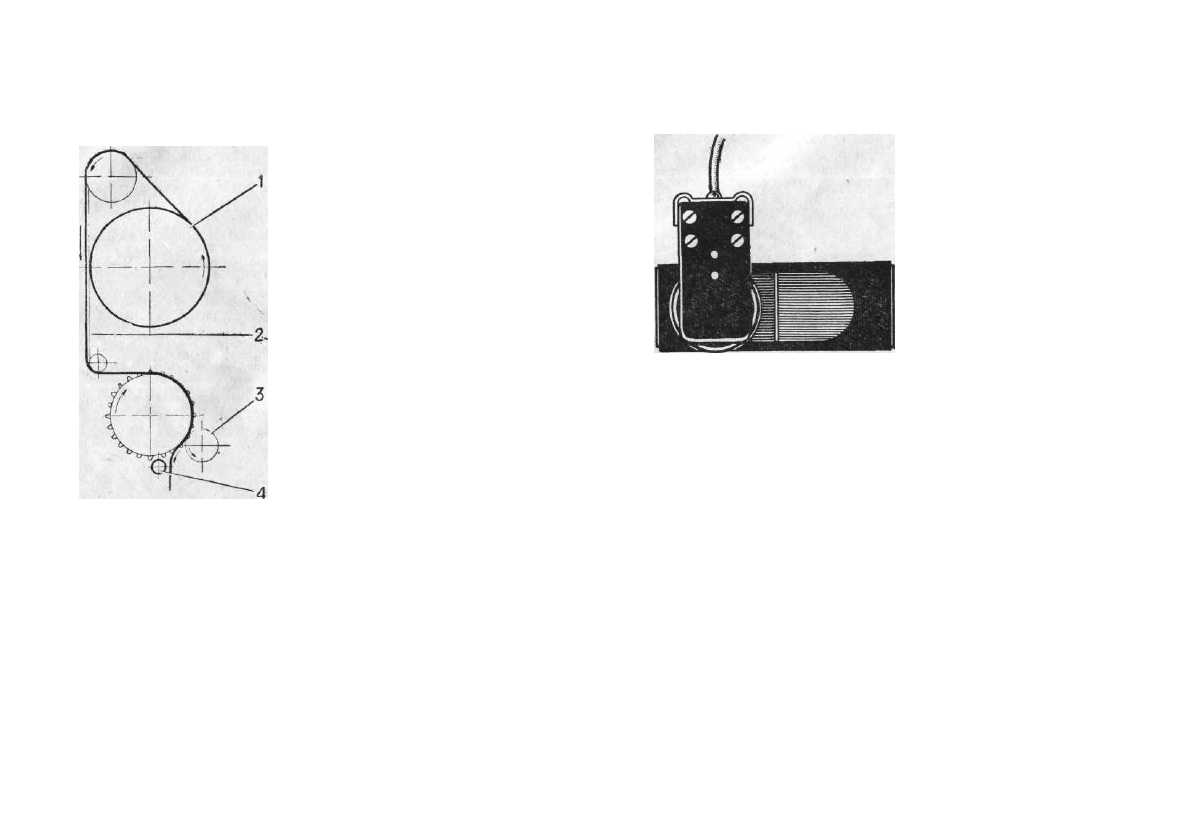

Рис. 6. Схема зарядки ленто-

протяжного механизма диа-

граммной бумаги

6. Вставить колодку кабеля датчика в гнездо восьмиконтакт-

ного разъема // (рис. 4) так, чтобы ключевой выступ колодки

совпал с .соответствующей выемкой в центральном отверстии.

7. Вставить в датчик

контрольный фильтр, при-

лагаемый к прибору

(рис. 7).

Контрольный фильтр—

это двухслойная плоская

стеклянная пластинка в

рамке. Фильтр имеет

светло-красную и темно-

красную части.

Для проверки калиб-

ровки прибора фильтр за-

водится между половин-

ками датчика так, чтобы

тубус осветителя ока-

зался внутри выступаю-

щей рамки. Рамка, об-

Рис. 7. Датчик па контрольном

фильтре

рамляющая фильтр, слу-

жит одновременно на-

правляющей для ориен-

. тации на фильтре.

Светло-красная часть фильтра имитирует окисленную кровь,

темно-красная часть имитирует восстановленную кровь.

При измерениях с фильтром датчик нужно отрегулировать,

чтобы он плотно прилегал к фильтру.

8. Включить тумблер «сеть»

 3

 (рис. 1), расположенный над

гнездом сетевого питания; при этом должна загореться сигналь-

ная лампа

 4,

 служащая для подсвета шкалы.

Для прогрева прибора необходимо около 20

 мин.

9. Переключатель шкал

 10

 (рис. 4), расположенный над

гнездом «датчика», установить в положение «100—60% ». Ввести

фильтр светлой половиной в датчик.

10. Ручкой «установка исходного насыщения»

 9

 (рис. 4),

расположенной над переключателем шкал, установить стрелку

прибора по средней шкале на цифру, указанную на светлой по-

ловине фильтра.

11. Передвинуть фильтр на темную половину. При этом

стрелка прибора должна установиться (с точностью  + 1 % насы-

щения) против цифры на средней шкале прибора, соответствую-

щей цифре, указанной на темной половине фильтра.

13

12. Переключатель шкал перевести в положение «80—20%».

При этом стрелка должна установиться против цифры на верх-

ней шкале прибора, соответствующей цифре, указанной на тем-

ной половине фильтра с точностью  + 1 % насыщения.

Если погрешности контрольных показаний прибора превы-

шают указанную величину  ( + 1 % ) , надо еще раз проверить

правильность показаний на светло-красном фильтре. Если рас-

хождение все же больше, надо откорректировать настройку

согласно разделу «Восстановление' калибровки».

III. Восстановление калибровки

Нарушение калибровки может быть обнаружено с помощью

контрольного фильтра.

Если показания прибора на темно-красной части фильтра

отличаются от указанной на фильтре величины больше, чем

на  + 1 % , то надо подкорректировать показания, пользуясь

регулировочными сопротивлениями с надписью «настройка»,

расположенными в окне прибора на его правой боковой стенке

под крышкой

 8

 (рис. 4). Корректировка показаний прибора на

шкале «100—60%» осуществляется соответственно регулировоч-

ным сопротивлением с надписью «100^60%», а корректировка

показаний прибора на шкале «80—20%» — регулировочным

сопротивлением с надписью «80—20%»- Пользуясь этими регу-

лировочными сопротивлениями, доводят показания прибора на

обеих шкалах на темно-красном фильтре до требуемой вели-

чины. Затем снова вводят светло-красный фильтр и ручкой

«регулировка исходного насыщения» опять устанавливают по-

казание, соответствующее этому фильтру, т. к. после корректи-

ровки

 на

 темно-красном фильтре показания на светло-красном

фильтре, установленные ранее, меняются. Еще раз вводят темно-

красный фильтр и уточняют показание подстроечным сопро-

тивлением.

Таким образом, после ряда последовательно уточняющий,

корректировок добиваются требуемых показаний на светло

красном и темно-красном фильтрах.

Следует иметь в виду, что проверку правильности калиб-

ровки прибора на шкале «80—20%» надо производить только

после проверки и уточнения калибровки прибора на шкале

«100—60%».

IV. Порядок работы

Перед началом работы необходимо обеспечить чистоту

ушной раковины исследуемого.

14

Надеть датчик на ухо (рис. 8). Для удобства пользования

датчик может раскрываться, как показано на рис. 3.

Для закрепления датчика в сомкнутом положении надо

сдвинуть скобу

 2

 (рис. 2) в сторону фотоэлементной части

 4

и закрепить ее поворотом винта

 3.

В зависимости от толщины уха подбираются оптимальные

условия сжатия уха датчиком. Это достигается вращением

тубуса / (рис. 2). Вращение

тубуса по часовой стрелке

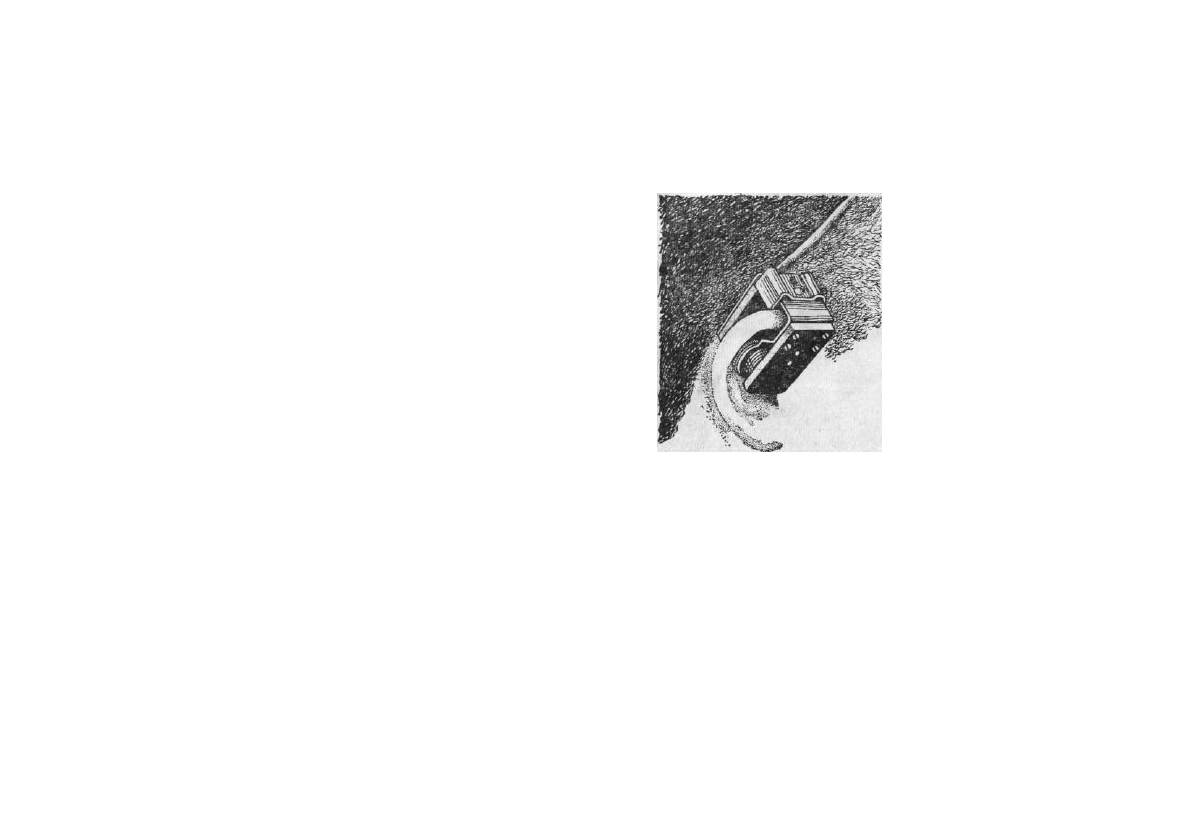

Рис. 8. Датчик на ухе

дет к большему сжатию.

Оптимальные условия

сжатия подбираются опыт-

ным путем. При этом нужно

добиваться, чтобы датчик

плотно держался на ухе, но

следует остерегаться чрез-

мерного сжатия, которое мо-

жет привести к отеку, нару-

шению кровообращения и,

как следствие, к ожогу уха

и неправильным показаниям

прибора.

Для устойчивого положе-

ния датчика его провод на-

до перекинуть через голову.

Если исследуемый двигается, провод надо дополнительно при-

жать налобной повязкой.

Выждать время (5—10

 мин),

 необходимое для прогрева уха.

Прогрев можно считать установившимся, когда прекратилось

смещение стрелки и в течение нескольких минут показания

не меняются. Если смещаясь, стрелка ушла за пределы шкалы,

ее надо вернуть на шкалу, вращая ручку «установка исходного

насыщения».

Затем "установить стрелку на величину исходного насыще-

ния. Дальнейшие показания будут отражать изменения степени

насыщения крови кислородом. Величина исходного насыщения

для здоровых людей может быть принята за 100%, если иссле-

дуемый несколько минут дышит кислородом, или за 96—97%,

если исследуемый дышит воздухом.

Перед установкой стрелки исследуемый должен сделать

3—4 глубоких вдоха.

15

Если необходимо произвести запись исследуемого процесса,

то рукоятку переключателя скорости подачи бумаги

 2

 (рис. 4),

расположенную на правой боковой щечке откидного лентопро-

тяжного механизма, устанавливают на нужную величину ско-

рости, включают тумблер «запись»

 2

 (рис. 1), расположенный

над гнездом сетевого питания, а рукоятку 7 (рис. 4) опускают

до упора; при этом перо опускается на диаграммную бумагу.

Если запись не производится, то тумблер «запись» не вклю-

чается, а перо при помощи рукоятки 7 подымается так, чтобы

оно не касалось диаграммной бумаги.

После каждого цикла измерения прибор можно не выклю-

чать из сети, но если датчик не перемещен на другое ухо, то

необходимо в него вложить 2—3 слоя писчей бумаги для пре-

дотвращения длительной засветки фотоэлементов.

ОБЪЕДИНЕНИЕ «КРАСНОГВАРДЕЕЦ»

197022, Ленинград, Инструментальная ул., 3

Л и т е р а т у р а .

 Крепе Б. М.

 Оксигемометрия. Медгиз. 1959 г.

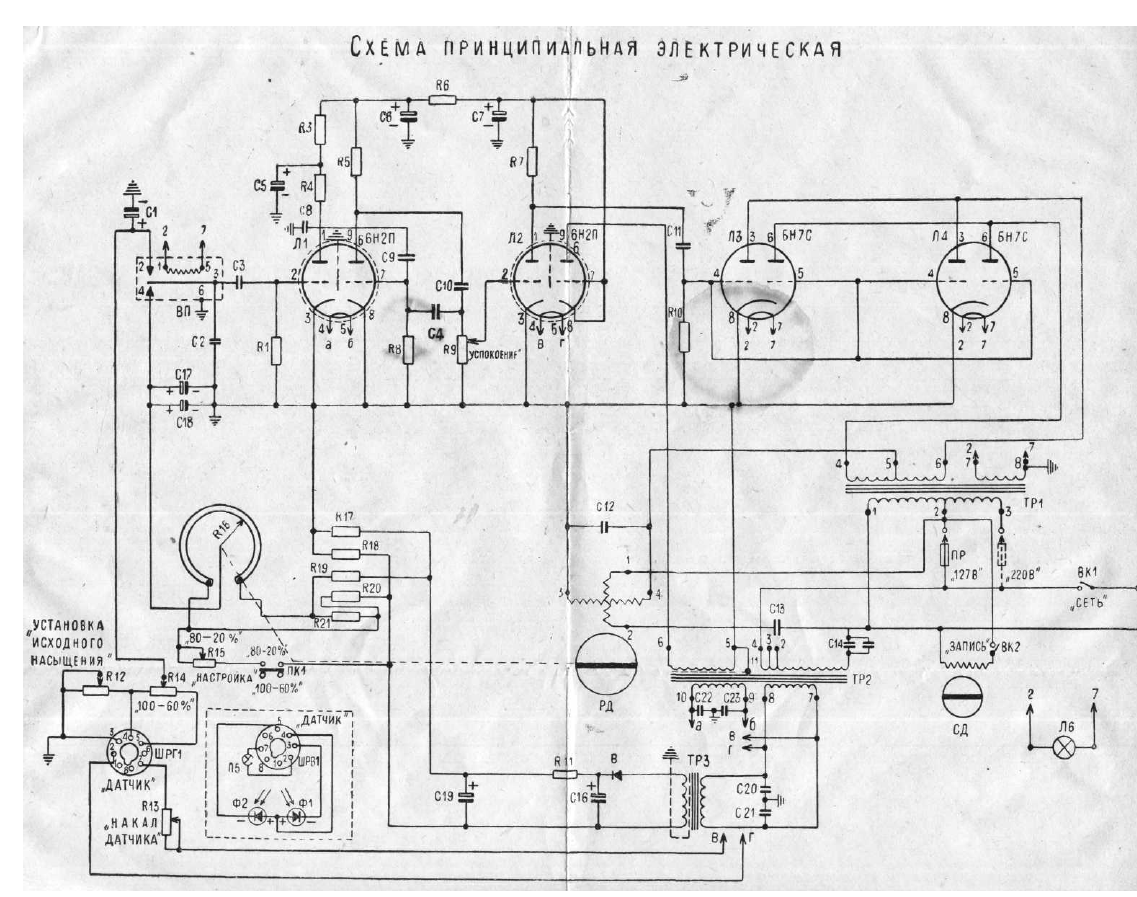

П Р И Л О Ж Е Н И Я

ПЕРЕЧЕНЬ ЭЛЕМЕНТОВ

К СХЕМЕ ПРИНЦИПИАЛЬНОЙ ЭЛЕКТРИЧЕСКОЙ

Позиция

по схеме

1

R1
R3
R4

R5
R6
R7

R8

R9

R10
Rll
R12

R13
R14
R15

R16
R17
R18
R19
R20

R2I
Л1
Л2

лз

Л4
Л5

Л6

С1
С2
СЗ

С4

Наименование и характеристика

2

Резистор МЛТ-0,5 820 к П-А

» МЛТ-0,5 220

 к

 П-А

» МЛТ-0,5 820

 к

 П-А

» МЛТ-0,5 820

к

 П-А

» МЛТ-0,5 56

 к

 П-А

» МЛТ-0,5 820

 к

 П-А

» МЛТ-0,5 820

 к

 П-А

Сопротивление ПСП1-А-1М ± ЗО°/о ОСЗ-12

Резистор МЛТ-0,5 820 к П-А

» МЛТ-0,5 3,6 к П-А

Сопротивление ПСП1-А 68*±20*/» ОС5-20

» ППЗ-П

 33 ом

. » 11СШ-А-1,5к±20°/о ОСЗ-12

» ПСП1-1-А  1 0 к ± 20% ОСЗ-12

Реохорд 90

 ом

Сопротивление 1018

 ом

» 182

 ом

» 336

 ом

» 63,7

 ом

» 9,5

 ом

Радиолампа

 6Н2П

» 6Н2П
» (>Н7С

» 6Н7С

Капсула (лампа датчика)

Лампа миниатюрная Мн-14 6,3

 в

 X 0,28 а

Конденсатор ЭМ-10-ЗН

» КБГ-И 200-4700 пф.П

» МБМ-0,05-11
» КСО-2-500-Б-680-П

Коли-

чество

3

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1
1
1

1

1

1

1

1

1

1

1

1

1

1

П р о д о л ж г н и i>

Со
С6

С7

С8

С9
СЮ

СП

С12

С13

С14

С16
СП
С18

С19
С20
С21
С22
С 23'

ТР1
ТР2
ТРЗ
ВК1
ВК2
ПК1

ВП
В
Пр

сд

РД

ФЭ1
ФЭ2
ШРП
ШРВ2

Конденсатор КЭ-2-400-20

 м

» КЭ-2-400-20

 м

» КЭ-2-400-20

 м

» КБГ-И 200-2200 пф-П
» МБМ-0,05-П
» МБМ-0,05-11
» МБМ-0,05-11

» МБГЧ-2-250-1-П
» МБГЧ-2-250-1-11
» МБГЧ-2-500-2-11

» ЭМ-10-15-М
» ЭМ-4-25-Н
» ЭМ-4-25-Н
» КЭ 2-20-100 М

» МБМ-250-0,1-11
» ' МБМ-250-0,1-П
» МБМ-250-0,1-Н
» МБМ-250-0,1-П

Трансформатор силовой

» стабилизирующий
» разделительный

Тумблер ТВ2-1

» ТВ2-1
» ТВ2-1

Вибропреобразователь ВПМ-2р
Выпрямитель Д7Г
Предохранитель ПМ2

Двигатель синхронный ДСМ-2
Двигатель реверсивный РД-0,9/137

Фотоэлемент кремниевый ФКД-3

Фотоэлемент кремниевый ФКД-1
Панель ламповая ПЛ-2п

Вилка октальная

1

1

1

1

1

1

1

1

1

2

1

1

1

1

1

1

1

1

1

1

1

1
1
1

1

1
1
1
1
1
1

1
1

18

19

Приложение II

ТАБЛИЦА НАПРЯЖЕНИЙ

Все напряжения измеряются относительно земли, за исключением случаев,

отмеченных звездочками.

Наименование и характеристика

Гнездо 1 -
Гнездо 3 -

Гнездо 4 -

Гнездо 5 -

Гнездо 6-

Гнездо 8 -
Гнездо 9 -

Гнездо 1 -
Гнездо 3 -

* Гнездо 4 -

гнезда 5

Гнездо 6 -

Гнездо 7 -

* Гнездо 7 -

Гнездо 9-

Гнездо 1
Гнездо 2
Гнездо 3
Гнездо 4 -

* Гнездо 5

1

Л а м п а 1 6Г12П

- анод первого триода
- катод первого триода
- подогреватель
- подогреватель
- анод второго триода
- катод второго триода
- экран

Л а м п а -2 6Н2П

- анод первого триода
- катод первого триода
— подогреватель относительно

— анод второго триода
- сетка второго триода
- относительно гнезда 8
— экран

Л а м п а 3 6Н7С

— не подключено
— подогреватель
— анод первого триода
— сетка первого триода
— сетка второго триода отно-

сительно гнезда 4

Гнездо 6

Гнездо 7
Гнездо 8

—. анод второго триода
— подогреватель

— катод

Напряжение

2

+ 50±10

0
0

«6,3±0,3

+ 50±10

0
0

+ 50±Ю

0

«6,3±0,3

~260±20
+ 280±30

0
0

0

«6,3±0,3

«250±10

—8,5±0,5

0

«250±10

0
0

Примечание

3

П р о д о л ж е н и е

Гнездо 1
Гнездо 2

Гнездо 3
Гнездо 4

* Гнездо 5

1

Л а м п а 4 6Н7С

— не подключено
— подогреватель
— анод первого триода
— сетка первого триода
— сетка второго триода отно-

сительно гнезда 4

Гнездо 6

Гнездо 7
Гнездо 8

Д  в и г

* Гнездо 1

В и б !

Гнездо 1
Гнездо 2

— анод второго триода
— подогреватель
— катод

а т е л ь  р е в е р с и в н ы й

— относительно гнезда 2

э о п р е о б р а з о в а т е л ь

П а н е л ь  л а м п о в а я ШРГ1

Гнездо 2
Гнездо 3
Гнездо 7

П а н е л ь  л а м п о в а я ШРГг

Гнездо 1
Гнездо 2

* Гнездо 3

Гнездо 5
Гнездо 6
Гнездо 7
Гнездо 8

относительно гнезда 4

2

0

=6,3±0,3

«250±10

—8,5±0,3

0

~250±10

0
0

«135±t5

«6,3-4:0,3

0

0
0

4,5

0

«260±20

«6,3±0,3
«6,3±0,3

«250±10
«250±10

«6,3±0,3

3

•

20

21

Приложение III

ТАБЛИЦА СОПРОТИВЛЕНИЙ

Сопротивления измеряются омметром любого типа, имеющим погреш-

ность измерений .не более ±1О°/о от измеряемой величины.

Гнездо
Гнездо
Гнездо
Гнездо

Гнездо

Гнездо
Гнездо
Гнездо

Гнездо

Гнездо
Гнездо
Гнездо

Гнездо
Гнездо

Гнездо
Гнездо
Гнездо

Гнездо

Гнездо
Гнездо
Гнездо
Гнездо

Наименование и

1

2
3
4

5

6
7

8

9

1

2
3

4
5

6
7
8
9

2
3
4
4

1

Л а м п а

относительно
относительно
относительно
относительно

относительно

относительно
относительно
относительно
относительно

Л а м п а

относительно
относительно
относительно

относительно
относительно

относительно
относительно
относительно
относительно

Л а м п а

относительно
относительно

относительно
относительно

напряжение

6Н2П

+с

7

земли
земли
земли

гнезда

+с

7

земли
земли
земли

2 6Н2П

+ С

7

земли
земли

гнезда

гнезда

гнезда

+с

7

+с

7

земли

3 6Н7С

гнезда

гнезда
гнезда
гнезда

5

3

4
2

8

6
4

5

ШРВ,.

ШРВо

ШРВ

2

ШРВ

2

ШРВг

ШРВ

2

Л4

ЛЗ

Сопротивление

2

1,096

 мои

.820

 ком

0
0
0

876

 ком

820

 ком

0
0

820

 ком

0—1,0

 мом

0

0
0
0
0

0

0

0
0
0

0

Примечание

3

22

Гнездо 7 относительно
Гнездо 6 относительно
Гнездо 8 относительно

Л а м и а

Гнездо 2 относительно
Гнездо 3 относительно
Гнездо 5 относительно
Гнездо 6 относительно

Гнездо 7 относительно
Гнездо 8 относительно

В и б р о п р е о б

Гнездо 1 относительно

Гнездо 2 относительно
Гнездо 3 относительно
Гнездо 6 относительно

П а н е л ь  л а м

Гнездо 2 относительно
Гнездо 3 относительно

Гнездо 4 относительно
Гнездо 5 относительно

Гнездо 7 относительно

П а н е л ь л а м

Гнездо 1 относительно

П е р е к л ю ч а

в  п о л о ж е н

RI7

R18

земли
гнезда
земли

7 ШРВ*

4 6Н7С

гнезда
гнезда
гнезда

гнезда

земли
земли

р а з о в

гнезда
земли

гнезда

земли

п о в а я

земли
земли

земли
земли
гнезда

п о в а я

земли

8 ШРВ

2

7 ШРВ*
4 ЛЗ
0 ШРВ

2

а т е л ь

8 ШРВа

4 ШРП

ШРП

5 ШРВ

2

ШРВ

2

г е л ь  ш к а л

и и 80—2О°/о

П р о

2

0
0
0

0
0
0

0
0
0

It

0
0

0±1,5

 ком

0

0
0

0—33

 ком

1,5—34,5

 ком

0—33

 ом

0

350—360

 ом

150—160

 ом

д о л ж е н и е

3

/

I

23

1

R19
R20
R21

П е р е к лю ч а т е л ь  ш к а л

в  п о л о ж е н и и 100—60"/ii

R17
R1S
R19
R20
R21

П р о

2

250—260

 ом

2—52

 ом

5—6

 ом

380

 ом

160

 ом

250

 ом

520

 ом

6

 ом

д о

 я

 ж е н и е

3

П р и м е ч а н и е : Разъемы ШРВ

2

 и ШРГг на принципиальной схеме

не показаны. Эти разъемы находятся под кожухом прибора и соединяют

силовую часть аппарата с усилителем.
