ШКАФ ХОЛОДИЛЬНЫЙ ШХ-0.8 М. РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ТМ8.4.300.011 РЭ

МИНИСТЕРСТВО МАШИНОСТРОЕНИЯ ДЛЯ ЛЕГКОЙГ

И ПИЩЕВОЙ ПРОМЫШЛЕННОСТИ И

БЫТОВЫХ ПРИБОРОВ

Главное управление по производству оборудования для

предприятий торговли и общественного питания

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

ТМ8.4.300.011 РЭ

1973 г.

ШКАФ ХОЛОДИЛЬНЫЙ

ШХ-0.8 М

I. ВВЕДЕНИЕ.

Прежде, чем приступить « установке изделия и пуску его

з эксплуатацию, подробно и внимательно изучите настоящее

«Руководство по эксплуатации».

МОНТАЖ И ПУСК ХОЛОДИЛЬНОЙ УСТАНОВКИ

МОЖЕТ ПРОИЗВОДИТЬСЯ ТОЛЬКО СПЕЦИАЛИЗИРО-
ВАННЫМИ РЕМОНТНО-МОНТАЖНЫМИ КОМБИНАТА-

МИ ТРЕСТОВ «ТОРГМОНТАЖ».

Настоящее «Руководства л о эксплуатации»—это объеди-

ненный документ, включающий в себя техническое описание

(ТО), инструкцию то эксплуатации (ИЭ), инструкцию по

техническому обслуживанию (ИО) и инструкцию по монта-

жу (ИМ).

Руководство составлено для обслуживающего персонала,

прошедшего специальную подготовку по техническому ис-

пользованию и обслуживанию холодильного оборудования, а

поэтому в него не включены теоретические основы получе-

ния холода, (работы холодильного агрегата и холодильной

машины.

Настоящее 'руководство не отражает незначительных 'Кон-

структивных изменений изделия и холодильной машины,

внесенных заводом-изготовителем после его оформления.

Ваши отзывы

 ил

 пожелания по улучшению эксплуатацион-

ных качеств и конструкции изделия .просим направлять по

адресу: 424025, г. Йошкар-Ола, ул. Соловьева, 3, Марийский

завод торгового •машиностроения.

ТЕХНИЧЕСКОЕ ОПИСАНИЕ (ТО)

I.

 Назначение

 изделия.

Холодильный шкаф ШХ-0,8М (предназначен для •мр.чтжо-

временного хранения скоропортящихся иредалр'м'плпын) ох-

лажденных, но незамороженных продуктов и |уюжет быть

установлен в торговых залах магазинов, столовых, к.н|н\ бу-

фетах и т.. д.

2. Техническая >арактеристик;|.

2.1. Температура средняя за цикл в центре охлаждае

мого объема при температуре окружающего воздуха не

более 32° С и относительной влажности при этом не Он

лее 45%, °С номинальная

I I

 '.

 l-'f

пред. отклонения

I I ,5

2.2. Коэффициент рабочего времени холодильного ;п

регата не более

<>

 /•>

2.3. Общий внутренний объем, м

3

номииа.1 и и н

пред. отклонен

и-л

 ' О,ОН

2.4.  П л о щ а д ь для размещения продуктов (шкшими.

полок-решеток и дна), м

2

 номинальная

'.''/

пред. отклонения

\

 1),'.!7

2.5. Расположение холодильного агрегат;!

пп-ршишнй

2.6. Холодильный агрегат по ГОСТ 9834—61

Н< О, IS

2.7. Питание от электросети частотой 50Гц, напряже-

нием, В

ЛМОШО

2.8. Установленная электрическая мощность не более,

кВт

0.'1

2.9. Освещение лампой накаливания Ц220-25 ГОСТ

5011—69, шт

I .

2.10. Габаритные размеры, мм

высота ,

KSOO

ширина

1500

глубина без ручки

750

2.11. Масса шкафа не более, кг

300

3. Состав изделия.

3.1. Шкаф холодильный ШХ--0.8М

1 шт.

3.2. Формуляр ТМ8.4.300.011 ФО

1 шт.

3.3. Руководство по эксплуатации ТМ8.4.300.011 РЭ

1 шт.

3.4. Памятка по обращению с холодильным шкафом

ШХ-0,8М ТМ8.4.300.011 Д] I шт

3.5. Инструкция по технике безопасности ТМ8.4.300.011 Да 1 шт.

3.6. Шкаф холодильный укомплектован съемными частями:

а) полка-решетка

9 шт.

в том числе малых

3 шгг.

б) поддон верхний для слива конденсата -

3 шт.

в) поддет мижний для сбора конденсата

г) ограничитель ТМ 8. 6. 602. 001

д) ключи замка

I шт.

2 шт.

2

 компл.

4. Устройство и работа шкафа.

Холодильный шкаф состоит из охлаждаемой камеры и

м ачшинного отделения.

'Внутри охлаждаемой камеры (установлены регулируемые

по высоте иголки для 'размещения продуктов.

.Шкаф освещается лампой накаливания. Лампа автома-

тически (включается мри открывании дверей шкафа.

Двери имеют регулировку ио высоте, глубине и ширине

шкафа.

Охлаждение внутреннего объема шкафа осуществляется

холодильной машиной.

Холодильная машина

 СОСТОИТ ИЗ ХОЛОДИЛЬНОГО

 агрегата,

испарителя и дросселирующего устройства •— капиллярной

трубки, 'соединенных (последовательно я герметично в еди-

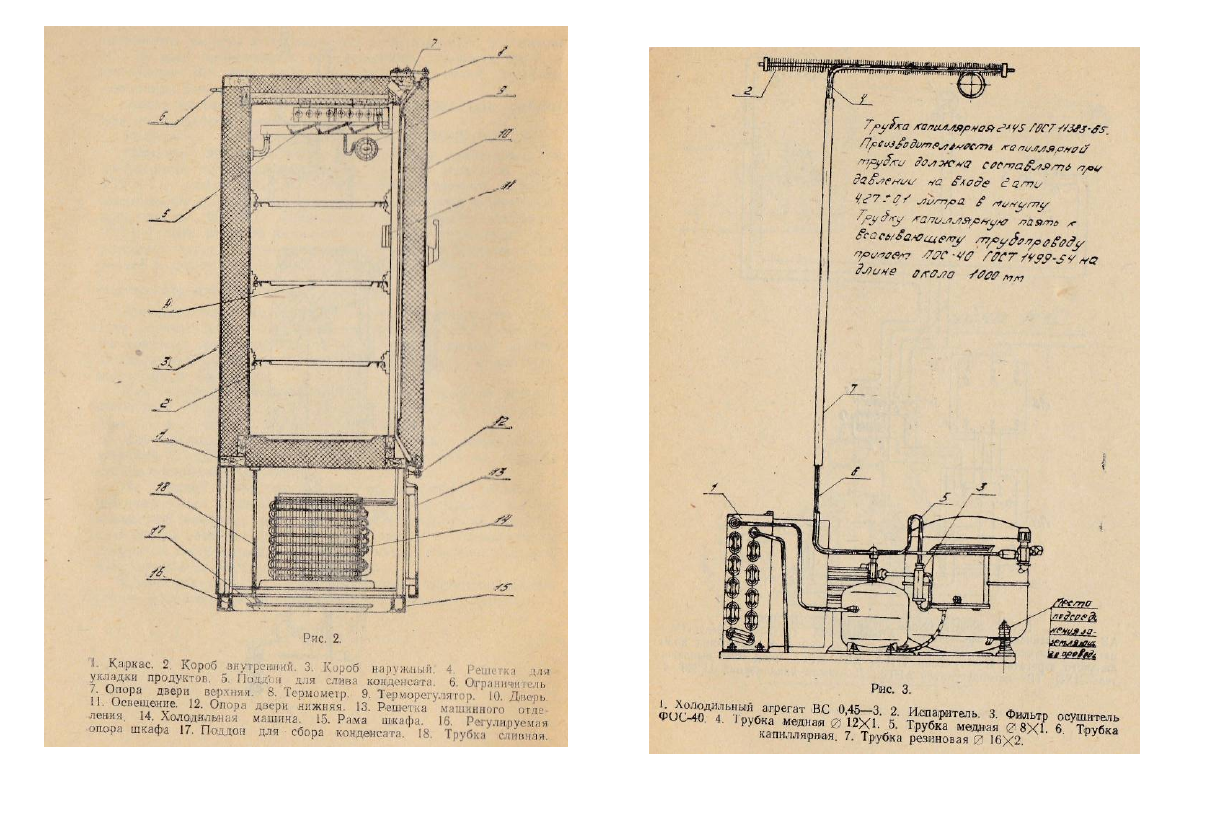

ную 'систему (посредством -трубопроводов (рис. 3).

Капиллярная трубка изготовлена из латунной трубки

М2 X 0,45 Л96 ГОСТ 11383—65, повышенной точности, дли-

ной 4100 мм. Производительность (капиллярной трубки со-

ставляет 4,27 метров в минуту при давлении на входе 2 ата.

Подключение шкафа « сети -трехфазного тока произво-

дится через щит электрооборудования, расположенный в ма-

шинном отделении. 'На щите электрооборудования размеще-

ны автоматический выключатель АЕ 2036 и магнитный пу-

скатель Пб-121.

Автоматический выилиочатель АЕ2036 обеспечивает за-

щиту . э.Л'ектродвига.тел'е'й компрессора на 3-ж фазак от пере-

грузки, при помощи тепловых расщепителей, -и от токов ко-

роткого замыкания

,

 при помощи электромагнитных расще-

пителей тока. Уста-вка тепловых расцепятелей така автома-

тичеомого выключателя АЕ2036 определяется положением

Р

|

егул

|

ировочеого винта и 'Соответствует междуфазному на-

гфяжеиию сети. Электросхема шкафа выполнена на между-

фазное напряжение 380B. Электромагнитньге расцепите ли

тока настроены на ток мгновенного арабатывания (отсеч-

ки), равный 12-1кр'атному наминальному току расщепителей.

Выключатель АЕ2036 имеет рукоятку для вкл'ючеиия и

отключения цепи вручную. Вислючение автомата после ера-

батьгвания защиты и последующего охлаждения в течение

1 0-Е- 15 мин, производится перемещением рукоятки вниз в

положение «О», при этом осуществляется взвод, а затем

поворотам вверх — в положение «1».

Завод поставляет автоматы АЕ2О36 только для работы'

при междуфазном напряжении сети 380В.

Разборка и регулировка автоматов ЗАПРКЩЛЕТСЯ!

чрезмерного перепрев а в процессе работы тепловым реле

РТГК-1 с самовозвратом, помещенным снаружи кожуха

компрессора и закрытым крышкой. При нагрето кожуха ком-

прессора до 90±5°С происходит размыкании с контактов

РТГК-1, цепь 'питания катушки магнитного пускателя раз-

рывается, агрегат останавливается. Обратное шклютоние аг-

регата в работу произойдет автоматически мосле охлажде-

ния кожуха компрессора до температуры 40 ;,'' С.

Автоматическое управление работой холодильного агре-

гата осуществляется терморегулятором типа Л1

)Г

Г-2, контак-

ты которого замыкают или размыкают цепь питания катуш-

ки матитногэ пускателя П6-121, что вызывает срабатыва-

ние тлавнык контактов.

При травильной эксплуатации шкаф работает на режиме

• самооттая. Конденсат с испарителя стекает к поддон 5

(рис. 2), а из «его по трубке 18 — в поддон 17.

Для кратковременной остановки и пуска холодильного

агрегата предназначен тумблер, расположенный та средней

стойке машинного отдаления.

На верхней облицоике шкафа прикреплена• табличка с

наименованием завода-изготовителя, шифра изделия, -поряд-

ковым его номером, годом ,и месяцем выпуска. На упаковоч-

ном ящике нанесена маркировка изделия с обозначением

шифра изделия и веса, а также нанесены (надписи «Верх»,

«Не кантовать», «Осторожно хрупкое».

Шкаф упакован с опломбированными открытыми жидко-

стным и всасывающим вентилями холодильного агрегата.

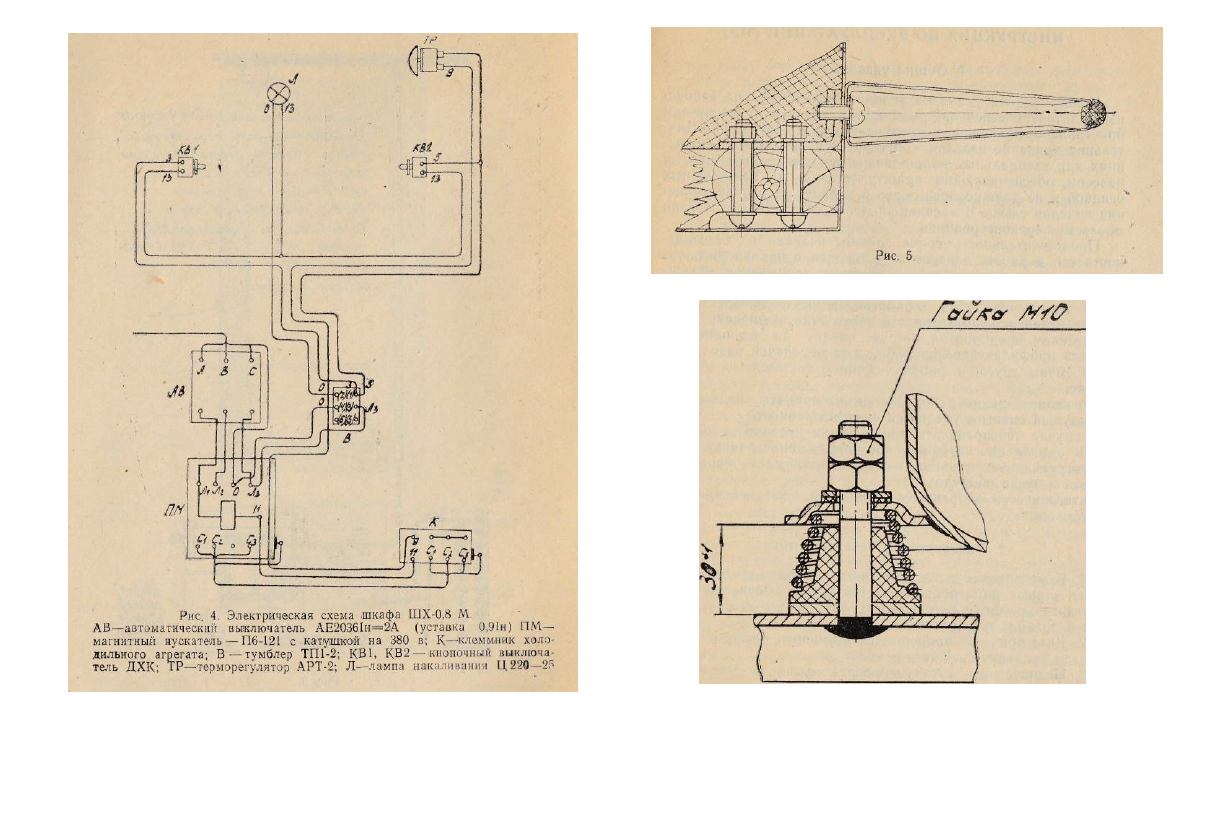

Рис. 6. Крепление

 компрессора агрегата.

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ (ИЭ)

I. Общие указания.

•Консервация и упаковка холодильного шкафа «а заводе-

иаготовителе обеспечивает падежную защиту от коррозии

при транспортировании .и кратковременном хранении. Дли-

тельное хранение изделия допускается в сил а доки х помеще-

ниях или специальных .площадках с твердым покрытием и

навесам, обеспечивающим защиту (изделия от атмосферных

осадков и не должно превышать 6 месяцев. В случае хране-

ния изделия свыше 6 месяцев владелец оборудования обязан

провести иереконсерв аци ю.

Продолжительность срака службы изделия и безотказ-

ность его в работе зависит от 'соблюдения травил эксплуа-.

таци'и и использования его попрямому назначению, береж-

ного хранения и содержания в чистоте.

За технический уход, его организацию и своевременный

ремонт изделия ответственность несет лицо, .назначенное ру-

ководителем 'предприятия, юно же следит за выполнением

графика профилактических работ и за передачей изделия от

одной -смены другой в работоспособном 'состоянии .и полной

чистоте.

До начала юмены работник обязан принять изделие от

предыдущей смены и убедиться в его исправности.

Б случае неисправности или поломки изделия работник

обязан немедленно сообщить об этом администрации, кото-

рая устанавливает причины поломки, принимает меры для

ремонта и пуска оборудования.

Категорически запрещается 'работать на ней си равном

оборудав ани и.

2. Указания мер безопасности.

2.1. К эксплуатации 'Холодильного шкафа должны допу-

скаться только лица, прошедшие техническое обучение и ин-

структаж ото технике безопасности, знакомые с его устрой-

ством и правилами обращения.

2.2. Категорически запрещается применять острые пред-

меты для удаления снежного покрова.

2.3. Недопустимо эксплуатировать шкаф г открытыми

щитками машинного отделения.

2.4. При появлении каких-либо и анормальностей в работе

VI

холодильной машины, а также при обнаружении неисправ-

ностей в электрической части (нарушение изоляции провода,

повреждение пусковой аппаратуры и т. д.) и при обнаруже-

нии следов масла на деталях х'/агрегата необходимо немед-

ленно отключить холодильный агрегат и вызвать обслужи-

вающего 'механика. До прихода механика к установке не

должны допускаться посторонние лица.

3. Основные признаки нормальной работы шкафа.

3.1. Всасывающая трубка холодная, но не покрыта

инеем.

3.2. Весь испаритель покрыт тонким слоем инея или льда.

3.3. Машина работает циклично. Не должно быть слиш-

ком частых включений и выключений.

3.4. Нет утечки фреона и масла.
3.5. Температура в машинном отделении не выше +40° С.

4. Порядок работы.

Продавец должен быть предупрежден о (недопустимости

самовольной регулировки приборов автоматического управ-

ления холодильным шкафом и воспрещении трогать вентили

и Ж'О'Лпачковые сайки холодильного агрегата.

В целях достижения минимальных потерь холода, дверь

шкафа рекомендуется открывать только в случае надобности

и на короткий срок. В закрытом состоянии дверь шкафа

должна плотно прилегать по .всему периметру проема. За-

грузка охлаждаемого объема шкафа продуктами должна

производиться после пуска холодильного агрегата и при до-

стижении в камере требуемой температуры.

Пищевые продукты (размещаются «а толках охлаждаемо-

го объема шкафа. Во избежание нарушения и циркуляции

воздуха в охлаждаемом объеме продукты не следует укла-

дывать друг с другом и к стенкам шкафа слишком плотно.

В процессе эксплуатации холодильного шкафа на ребрах

испарителя накапливается слой снега, который замедляет от-

вод тепла из холодильной камеры. При этом ухудшается

температурный режим в холодильной камере. Поэтому при

образовании снеговой «шубы» толщиной 3—4 мм необходи-

мо производить оттаивание испарителя. Оттаивание снеговой

«шубы» происходит за счет естественных теплопритоков

извне.

Для оттаивания необходимо: выключить холодильную — осмотр, 'сокращенное обозначение «О» (производится

машину, открыть двери, освободить холодильную камеру от через 1 мес.

продуктов. Выключение холодильной 'машины производить. — малый ремонт, сокращенное обозначение «М» произ-

поиредством тумблера, расположенного на средней стойке водится через 12 мес.

машинного отделения. • . — 'средний ремонт, сонрантенное обозначение «С» гароиз-

Конщеисат с испарителя стекает в /поддоны под ним ' водится через 6 лет.

(рис. 2), откуда оо .сливной трубке сливается в поддон, рас- [ — капитальный ремонт, сокращенное обозначение «К»

положенный в машинном отделении. Если к месту установки производится через 12 лет.

шкафа не подведена канализация, то удаление конденсата Структура межремонтного цикла холодильного шкафа

из (поддона осуществляется сливом в ведро или другую ем- ШХ-0.8М следующая: 11 «О»—М-11 «О»—М-11 «О»—М-11

кость. После полного оттаивания снеговой «шубы» внутрен- «О»—М-11 «О»—М-11 «О»—С—11 «О»—М-11 «О»—М-11

ние стенки шкафа необходимо насухо вытереть. «О»—М-11 «О»—М-11 «О»—М-11 «О»-К.

На заводе-изготовителе холодильная машина настроена * Категория сложности ремонта:

на поддержание в охлаждаемом объеме необходимых тем- а) механической части 6,3; •

пер ату р /при цикличной работе холодильного агрегата и тем- б) электрической части 0,8.

ггературе окружающего воздуха 22-г 24°

 С,

 при этом указа-

тель ручки терморегулятора находится на надписи «НОРМ». 2. Указания мер безопасности.

При понижении теми ер а туры окружающего воздуха с

 о

 , „

целью обеспечения нормальной работы изделия, необходимо

  2 Л

- Остановка и пуск включенного агрегата происходит

ручку терморегулятора повернуть в положение, близкое к автоматически, поэтому производить регулировку, чистку,

«ВЫКЛ», а ори повышении температуры окружающего воз- ремонт шкафа можно только при отключении его от электро-

духа 'ИЛ'и при необходимости более .интенсивного охлажде- сети в е изделия. .

ни.я ручку необходимо повернуть в положение, близкое к

 2±

 Холодильный агрегат и пусковые приборы в обяза-

«холод •• тельном порядке должны 'быть заземлены.

Шкаф ^необходимо содержать в чистоте, Наружные стен- /.

 2А

 Ос

™ротио

 выполнять проверку .состояния деталей

ки ©го должны .периодически протираться слепка влажной

  з а

'

м

^ '

 п

фланелью и вытираться .насухо. Внутренние стенки каждую ,

  2

;

4

- Осторожно выж>лн,ять раюоты в зоне испарителя при

неделю должны промываться чистой теплой водой и насухо • сиянии щитков и поддонов,

вытираться. 3. Работы, выполняемые при техническом обслуживании.

ИНСТРУКЦИЯ ПО ТЕХНИЧЕСКОМУ

 Межремонтное обслуживание выполняется непосредствен-

ОБСЛУЖИВАНИЮ

 (ИО) ' ,

 ио

 работниками предприятий, где установлено оборудование.

'  ^

т и

 работы не требуют специальной разборки «оборудования,,

I Общие указания. выполняются до и после рабочей смены, во время обеденных

' перерывов .в предприятии.

Техническое обслуживание включает в себя совокупность . ' От качества межремонтного обслуживания изделия "в зна- •

организационных и технических мероприятий по техническо- ' чителыной мере зависит его долговечность, сокращение ко-

му уходу и ремонте, проводи'мых по :з а ран ее составленному личества и объема ремонтов, анижение затрат на экоплуата-

плану с целью обеспечения .безотказной работы холодильно- цию.

го шкафа. В межремонтное обслуживание входит:

Различаются следующие виды работ при планово-иреду- а) обеспечение правильной эксплуатации изделия; пра-

предительном ремонте холодилыното шкафа: вильной его загрузки, правильной установки поддонов, шит-

— межремонтное обслуживание .. * ков;

•14

 . ~ 15

б) ежедневная чистка, мойка, -протирка -изделия после

окончания работы;

;

в) оттаивание снеговой .«шубы» (сто надобности);

>г) устранение .мелких неисправностей;

д) соблюдение ..травил технической эксплуатации;

е) передача шкафа работниками одной смены работни-

кам другой ,в чистоте и работоспособности.

Осмотр.

Осмотр .шкафа — это комплекс работ, направленных на

поддержание оборудования в состоянии постоянной геяниче-

'ской (готовности. Осмотры (проводятся по графикам планово-

предупредительных работ, независимо от состояния оборудо-

вания 'специалистами, осуществляющими плановые ремонты.

Являясь составной частью ремонтного цикла, осмотр про-

изводится во гарем я плановой остановки шкафа.

Периодичность осмотров 1 (раз в месяц, трудоемкость

осмотров — 1,26 норм./час.

Осмотр включает в себя:

а) проверку технического

1

 состояния оборудования внеш-

ним осмотром, крепления электропроводки, щитков огражде-

ния испарителя и .щитков машинного отделения, положения

поддонов испарителя;

б) 'Проверку состояния контактов магнитного пускателя,

проверку уставки регулировочного винта АЕ 2036;

•в) проверку и (чистку /контактных 'соединений;

f)

 проверку яалич-ия .и состояния заземления, устранение

неисправностей в токов едущих цепях;

д) очистку от тыли и грязи конденсатора холодильного

агрегата и поддона для обора конденсата;

е) проверку регулировки уплотнения дверных проемов,

работы .запоров;

ж) проверку состояния навески дверей и их .регули-

ровки;

з) проверку работы освещения;

и) проверку плотности и надежности всех соединений

фреоновой системы и устранение мест утечки фреона;

к) зарядку и дозарядку холодильной установки фреоном

и маслом;

л) 'установку технологического фильтра для осушивания

системы холодильного агрегата, замену постоянного филь-

тра;

16

(м) отметку .в учетных документах «Формуляра» о произ-

веденном осмотре;

н) проведение инструктажа и проверки знаний правил

эксплуатации оборудования рабочим персоналом предприя-

тия и лит, ответственных за 'эксплуатацию шкафа и ухода

за ним.

•Работы по пунктам К и Л производятся по мере необхо-

димости, остальные .в обязательном порядке при каждом

осмотре.

Малый ремонт

Малый ремонт — наименьший по объему вид планового

ремонта, предусматривается графиком ППР и выполняется

на месте 'Эксплуатации оборудования при минимальном объ-

еме разборочно-сборочных работ.

Являясь составной частью ремонтного цикла, малый ре-

монт производится 1во /время плановой остановки 'шкафа.

•Малый ремонт включает в себя:

а) проведение всех работ, предусмотренных «Осмотром»;

б) проверку температурного режима холодильной уста-

новки, регулировку APT-2 (при необходимости);

в) определение технического состояния заземляющего

устройства;

г) см.азку подшипников электродвигателя вентилятора и

деталей замков;

д) замену двигателя вентилятора;

е) замену АРТ-2 и катушки магнитного пускателя;

ж) замену дверных выключателей ДХ'К;

з) отметку в учетных документах «Формуляра» о прове-

денном ремонте.

Работы по пунктам Д, Е, Ж (производятся по мере необ-

ходимости, остальные—в обязательном порядке при каж-

дом малом ремонте.

Средний ремонт.

Средний (ремонт предусматривается графиком ППР, вы-

полняется по утвержденному (плану на месте эксплуатации

оборудования, либо в .ремонтном предприятии. При выпол-

нении этого ремонта производится частичная разборка обо-

рудования с еаменой или ремонтом изношенных деталей и

узлов, с полным восстановлением основных параметров шка-

фа, в объемах и по техническим 'условиям ГОСТ 2.602—68

«Ремонтная документация ЕОКД».

17

Капитальный ремонт.

Капитальный ремонт 'выполняется и о утвержденному

плану. Капитальный ремонт — наибольший по объему ви.д/

планового ремонта, при котором производится полная раз-

борка шкафа и его узлов, замена или ремонт узлов и дета-

лей, с полным восстановлением всех 'первоначальных пара-

метров шкафа, в объемах и по техническим условиям ГОСТ

2.602- 68.

4. Порядок выполнения работ по замене

специфичных узлов шкафа.

Замена специфичных узлов шкафа осуществляется сле-

дующим образом:

4.1. Замена запора двери

4.1.1. Подготовить инструмент (отвертка, торцовый ключ

10).

4.1.2. Открыть двери'шкафа и снять накладку с внутрен-

него короба двери.

- 4.1.3. Открутить гайки Мб 'крапления запора

1

 и вынуть

его.

4.1.4. Поставить новый запор, предварительно смазав,

трущиеся части его техническим вазелином ГОСТ 782—59 и

закрепить затор .гайками Мб, проверить работу запора.

4.1.5. Поставить накладку.

4.2. Замена тумблера.

4.2.1. Подготовить инструмент (отвертка, паяльник, ключ

17).

4.2.2. Сиять правый щиток машинного отделения.

4.2.3. Сиять тумблер со стойки, открутив гайку.

4.2.4. Снять колпачок с тумблера и отпаять провода от

клемм.

4,2.5 Установку нового тумблера произвести в обратной

последовательности.

4.3. Замена кнопочного выключателя освещения.

4.3.1. Подготовить инструмент (плоскогубцы, -паяльник).

4.3.2. Отключить шкаф от электросети.

4.3.3. Открыть дверь шкафа, повернуть втулку крепления

18

выключателя на 90° по часовой стрелке и вынуть втулку с

кнопкой из .гнезда, (повернуть байонет 'кнопки против часо-

вой стрелки и отсоединить кнопку от втулки.

4.3.4. Разобрать -выключатель и отпаять провода от

клемм 'выключателя.

4.3.15. Установку нового выключателя произвести в обрат-

ной (последовательности. Проверить работу освещения.

•ВНИМАНИЕ! При замене терморегулятора обратить осо-

бое внимание на место и способ крепления термочувстви-

тельного элемента, 'место и способ крепления термочувстви-

тельного элемента нового терморегулятора должны быть

ан ал огичн ымя з ам ен ен ному.

ПРИ ВСЕХ РАБОТАХ, ПРОВОДИМЫХ ПО ЗАМЕНЕ

ОТДЕЛЬНЫХ УЗЛОВ, ИЗДЕЛИЕ НЕОБХОДИМО ОБЕ-

СТОЧИТЬ.

5. Характерные неисправности и методы

их устранения.

Перечень наиболее часто встречающихся или возможных

неисправностей в работе шкафа ШХ-0,8М и способы их

устранения приведены в Приложении к настоящему РЭ.

ИНСТРУКЦИЯ ПО МОНТАЖУ, ПУСКУ,

РЕГУЛИРОВАНИЮ И ОБКАТКЕ ШКАФА (ИМ)

I. Указания мер безопасности.

1.1. Доставку изделия на место монтажа следует произ-

водить с 'соблюдением всех правил такелажных работ, осто-

рожно, не допуская ударов и толчков. Кантовать шкаф за-

прещается.

1.2. Подключение холодильной установки

 к

 электросети

должно выполняться квалифицированным шециалиетом-

электр'иком с соблюдением действующих электротехнических

правил и норм, а также правил техники безопасности.

1.3. Холодильный агрегат и пусковые приборы в обяза-

тельном порядке должны быть заземлены. Заземление долж-

но периодически проверяться.

1.4. Подготовка и пуск в работу холодильной установки

должны производиться 'механиком, имеющим удостоверение

19

на право монтажа и обслуживания фреоновььх холодильных

агрегатов.

1.5. (Остановка и пуск включенного агрегата происходит

автоматически, поэтому производить регулировку, (чистку и

ремонт апрегата можно талыко при отключении его от элек-

тросети вне шкафа.

2. Подготовка к монтажу, монтаж, пуск и обкатка

шкафа.

С базы до места установки шкаф доставляется упакован-

ным в деревянный ящик. Ориентировка ящика должна быть

в соответствии с нанесенными па ней знаками. "Погрузка,

транспортировка, разгрузка должны производиться осторож-

но, не допуская ударов и толчков. Кантовать ящик запре-

щается.

Распаковывают ящик в [непосредственной близости от ме-

ста монтажа. Распаковывать ящик следует осторожно, что-

бы не повредить шкаф, распаковку целесообразно начинать

со снятия верхнего щита, затем 'боковых и торцевых, после

чето снимают оберточную бумагу.

После распаковки 'шкаф очищают от смазки и произво-

дят его технический осмотр. Проверяют комплектность в

соответствии с «Формуляром» наличие повреждений, возни-

кающих от неосторожной транспортировки, наличие и со-

хранность заводских пломб.

ШКАФ ДОЛЖЕН УСТАНАВЛИВАТЬСЯ В ПОМЕЩЕ-

НИИ, ТЕМПЕРАТУРА В КОТОРОМ НЕ ДОЛЖНА ПРЕ-

ВЫШАТЬ +32° С, А ОТНОСИТЕЛЬНАЯ ВЛАЖНОСТЬ

ВОЗДУХА ПРИ ЭТОЙ ТЕМПЕРАТУРЕ 45%,. ОН НЕ ДОЛ-

ЖЕН ПОДВЕРГАТЬСЯ СОЛНЕЧНОМУ ОБЛУЧЕНИЮ А

РАССТОЯНИЕ ДО БЛИЖАЙШИХ ОТОПИТЕЛЬНЫХ

ПРИБОРОВ ДОЛЖНО БЫТЬ НЕ МЕНЕЕ ОДНОГО МЕТ-

РА.

На рабочем месте шкаф снять с основания упаковки и

установить по уровню с помощью регулировочных опор, ко-

торые расположены в углах машинного отделения.

Зазор между стеной помещения и задней стенкой холо-

дильного шкафа выдерживается двумя ограничителями

(рис. 5), устанавливаемыми на задней стенке шкафа. Пере-

крывать зазор не рекомендуется, так как недостаток цирку-

ляции воздуха ухудшает охлаждение конденсатора и работу

холодильного агрегата.

20

При проведении погрузочно-разгрузочных работ, а также

при-транспортировке двери шкафа могут разрегулироваться,

следствием чего может быть неплотное прилегание дверей к

корпусу шкафа, провисание изс относительно верхней плоско-

сти изделия и ненормальная работа замков.

Нормальная работа замков и плотное прилегание дверей

обеспечиваются регулировкой пятниковой опоры дверей и

передвижных iKpTOKOB.

Последовательность регулировки следующая:

а) ослабить гайки М16, крепления нижних опор (рис.

1а);

б) ослабить болты М8, крепящие верхние опоры (р.ис.

1«);

в) установить необходимый пряжим дверей, без пережи-

ма уплотнительной резины по оси опор; аатянуть до отказа

гайки М16 и болты М8 'крепления нижних и верхних опор;

г) ослабив контргайки напорных крюков, отрегулировать

их положение (рис. 1в).

Регулировка дверей по высоте для обеспечения нормаль-

ной работы замков и •устранения провисания производится

путем подъема или опускания осей нижних опор. Для подъ-

ема дверей вверх необходимо ослабить гайки М10 (рис. 1а)

и вращать нижние оси против часовой стрелки. Для опус-*

кания дверей вращать нижние оси по часовой стрелке.

После окончания регулировки все гайки затянуть до от-

каза.

Для обеспечения надежной работы замков необходимо-

периодически смазывать трущиеся детали их техническим

вазелином.

Гайки крепления холодильного агрегата к раме шкафа и

пружины под лапами компрессора затянуты в транспортное

положение.

Поэтому, с целью улучшения амортизации, гайки крепле-

ния холодильного агрегата к раме шкафа необходимо осла-

бить на 4—5 оборотов. Кроме того, необходимо установить в

рабочее положение пружины in од лапами компрессора. Для

этого в агрегатах (ВС-0,45 нужно выдержать от плиты до

каждой лапы компрессора расстояние, равное 30+1 мм

(рис. 6), при помощи гаек Ml0. Надежно застопорить соеди-

нения контргайками.

При невыполнении этих требований увеличится вибрация

оборудования и шум.

Во всех случаях перевозки шкафа на другое место экс-

21

плуатации (необходимо затягивать пружины опор компрессе-

ра и .гайки крепления агрегата к раме шкафа. Невыполнение

этих требований может повлечь за собой выход холодильной

машины из -строя. .

» ЭЛЕКТРООБОРУДОВАНИЕ ШКАФА СОЕДИНЕНО НА

ЗАВОДЕ ДЛЯ РАБОТЫ НА МЕЖДУФАЗНОЕ НАПРЯ-

ЖЕНИЕ СЕТИ 380В.

Подключение шкафа к сети переменного тока частотой

50 Гц, напряжением 380В, производится согласно принципи-

альной электрической схеме (рис. 4). ПИТАНИЕ (3 ФАЗЫ И
НУЛЬ) НЕОБХОДИМО ПОДВЕСТИ К МЕСТУ УСТАНОВ-

КИ ШКАФА.

При включении в сеть необходимо проверить соответствие

соединения обмоток электродвигателей на клеммнике апрега-

та напряжению электросети и положение регулировочного

винта тепловых раоцепителей прибора АЕ 2036. При напря-

жении 380В регулировочный винт тепловых расцепителей

должен быть на уставке 0,9 1н=1,8А.

ХОЛОДИЛЬНЫЙ АГРЕГАТ И ЩИТ ЭЛЕКТРОУП-

РАВЛЕНИЯ В ОБЯЗАТЕЛЬНОМ ПОРЯДКЕ ДОЛЖНЫ
БЫТЬ ЗАЗЕМЛЕНЫ, ДЛЯ ЭТОГО НЕОБХОДИМО ПРИ
УСТАНОВКЕ ШКАФА ПОДСОЕДИНИТЬ ЗАЗЕМЛЯЮ
ЩИИ ПРОВОД К БОЛТУ «ЗЕМЛЯ» НА АГРЕГАТЕ.

Перед пуском шкафа в работу все комплектующие дета-

ли установить на места согласно рис, 2, а именно: полни-ре-

шетки (поз. 4) уложить на втулки; поддоны (поз. 5) устано-

вить на свои посадочные места; термометр закрепить за пол-

ку-решетку, поддон для сбора конденсата (поз. 17)

поставить под холодильный агрегат; .верхний конец сливной

трубки (ио:з. 18) плотню надеть н,а ' резиновую втулку кэ-

робки, а нижний конец —вложить в поддон (поз. 17). Клю-

чи вставить в ключевину замка.

Перед пуском .холодильной машины в работу необходима

снять пломбы с вентилей. Тщательно проверить герметич-

ность всех (разъемных и неразъемных) соединений холо-

дильной машины шкафа и убедиться, что она не нарушилась

во время транспортарювк'и.

Проверка .герметичности всей 'системы должна быть про-

изведена при помощи электронного галоидного течеискателя

ГТИ-3 (утечка фреона не более 0,5 г/год) или исправной

галоидной лампой.

99

ПУСК В РАБОТУ БЕЗ ТЩАТЕЛЬНОЙ ПРОВЕРКИ

ГЕРМЕТИЧНОСТИ МАШИНЫ ГАЛОИДНЫМ ТЕЧЕИС-
КАТЕЛЕМ НЕ ДОПУСКАЕТСЯ.

При обнаружении .мест утечки фреона необходимо при-

нять меры .к немедленному их устранению.

Убедившись в правильности электромонтажа, согласно

подводимому напряжению и герметичности холодильной си-

стемы, рукоятку автоматического выключателя АЕ 2036 ус-;

тановить в положение I и включением тумблера произвести

пуск холодильного агрегата.

Проверить направление вращения вентилятора агрегата —

оно должно быть в направлении, указанном стрелкой. В слу-

Ч'ае обратного вращения необходимо поменять две фазы на

клеммнике холодильного агрегата.

После пуска холодильного агрегата и регулировки 'при-

боров, .механик ведет 'Наблюдение за работой холодильной

установки в течение трех дней.

Предметом наблюдения должна быть, главным образом,

герметичность установки, а также температура в охлаждае-

мом объеме и постоянство коэффициента рабочего времени.

После окончания •мшта&юа и регулировки шкафа на тем-

пературный режим организацией, проводившей монтаж, со-

ставляется «Акт пуска изделия в эксплуатацию», который

удостоверяет о правильности монтажа изделия, о его приня-

тии на обслуживание и о том, что владелец изделия не имеет

претензий к изделию /пущенному в эксплуатацию.

ПРИ ОТСУТСТВИИ ИЛИ НЕПРАВИЛЬНОМ ОФОРМ-

ЛЕНИИ «АКТА ПУСКА ИЗДЕЛИЯ В ЭКСПЛУАТАЦИЮ»

ЗАВОД СНИМАЕТ С СЕБЯ ВСЯКИЕ ОБЯЗАТЕЛЬСТВА

ПО ГАРАНТИИ.

Форма «Акта пуска изделия в эксплуатацию» имеется в

«Формуляре» шкафа.

ПЕРЕЧЕНЬ

наиболее часто встречающихся или возможных неисправностей

Приложение

Наименование неисправности,

•внешнее проявление и допол-

нительные признаки

№№

пп

Вероятная причина

Метод устранения

Примечание

__

I. Машина не работает

а) нет напряжения на

•клеммах АЕ 2036;

На верхних клеммзх

АЕ2036 должно быть

напряжение.

нижних Сгорела токовая теп-

ловая защита.

б) мет напряжения на клеммняке

компрессора;

в) нет напряжения на клеммняке

компрессора. При установке

перемычки на клеммы РТГК-1,

компрессор работает;

г) нет напряжения на клеммя.ике

компрессора. При принуди-

тельном замыкании контактов

магнитного пускателя компрес-

сор работает;

д) через 10—15 сек. отключает

АЕ2036. Мегометр показы-

вает короткое замыкание меж-

ду одной из фаз и корпусом

компрессора;

Не включен или не ис-

правен тумблер . или

терморегул я тор.

Неисправное РТГК-1 •

Сгорела катушка маг-

нитного пускателя или

обрыв цепи управле-

ния.

Замыкание обмотки

электродвигателя ком-

прессора на корпус.

Заменить защиту или

АЕ2036.

Вилючить или заме-

нить тумблер или тер-

морегулятор.

Заманить РТГК-1.

Проверить катушку и

цепь управления, уст-

ранить разрыв цепи.

Снять клемминк агре-

гата и проверить на-

личие замыкания, про-

звонив ирохо д н ы е

контакты. В случае по-

вреждения заменить

агрегат.

1

е) через 10—15 сек. отключает

АЕ 2036. Мегометр показы-

вает короткое замыкание меж-

ду одной из фаз и корпусом

электродвигателя вентилятора;

ж) отключает АЕ2036 через

10—15 сек. При снятых пере-

мычках мегометр показывает

короткое замыкание между дву-

мя или тремя фазами элек-

тродвигателя компрессора;

з) отключает АЕ2036 через

10—15 сек. При снятых пеэе-

мычках мегометр . показывает

короткое замыкание между

двумя или тремя фазами элек-

тродвигателя вентилятора;

и) отключает АЕ2036. В одной

из трех обмоток ток выше

нормального;

к) отключает АЕ2036 через

10-—15 сек. Электродвигатель

компрессора стоит, вентилятор

работает;

Замыкание обмогок Заменить электродви-

электродвигателя вен- гатель вентилятора,

гилятора на корпус.

Между фазное замыка-

ние электродвигателя

компрессора.

Междуфазное замы-

кание электродвигателя

вентилятора.

Межвитковое замыка-

ние электродвигателя

компрессора или вен-

тилятора.

Обрыв в обмотке элек-

тродвигателя компрес-

сора.

Снять клеммдик агре-

гата и проверить нали-

чие замыкания, про-

звонив проходные кон-

такты. В случае по-

вреждения заменять-

агрегат.
Снять хлорвиниловую

трубку со жгута про-

водов от электродви-

гателя вентилятора,

проверить состояние

проводов. • Если замы-

кания во внешних про-

водах не обнаруже-

но — заменить элек-

тродвигатель венти-

лятора.
Заменить агрегат или

электродвигатель вен-

тилятора.

Измерить сопротивле-

ние обмоток на кон-

тактах клеммника ком-

прессора. В случае

обрыва в обмотке за-

менить агрегат.

Вн и май ие! И з м ер е ни е

тока брать юльво аг-

регата, а не установ-

ки.

л) вентилятор

сор стоит,

клеммнике

10—15 сек,

работает, компрес-

Напряжение на

нормальное, через

отключает АЕ2036;

сраоатывает

АЕ2036 или

тепловая

РТГК-1.

защита

Заклинивание компрес- Несколько раз поме-

сора. нять две фазы на

клеммнике компрес-

сора. При неудовлет-

ворительных результа-

тах, если напряжение

сети 380В, переключить

электродвигатель ком-

прессора со «звезды»

на «треугольник» и ме-

няя две фазы несколь-

ко раз на 1 сек. вклю-

чить ЛЕ2036. Если

это не поможет — за-

менить агрегат.

Заменить электро-

двигатель вентилятора

агрегата.

Прочистить конденса-

тор.
Обеспечить доступ сне

жего воздуха к кон-

денсатору. Проверить

наличие ограничите-

лей на задней стенке

шкафа.

5. Наличие воздуха в Установить манометр

системе. на жидкостной линии.

При повышенном дав-

лении после 3—4 ча-

1. Не работает элек

гродвигатель вентиля-

тора.

2. Засорение

конденсатора.
3. Вы-сокая

гура воздуха

щени

!

и.

4. Закрыт доступ воз-

духа к конденсатору

яче е к

темпера-

в поме-

4

II. Холодильная установка работает.

Температура в охлаждаемом j6b-
еме выше +3°С.

I. Испаритель обмерзает:

а) испарители обмерзают нор-

мально;

сов стоянки, устранить

неплотности, продуть

систему парами фрео-

на и вновь зарядить

фреоном по ГОСТ

8501—57.

6. Слабо закреплена Закрепить крыльча;-

крыльчатка вентилято- ку на 'валу,

ра на валу.

7. Обратное вращение

вентиля гора агрегата.

о)

испариiели

ностью;

•бмерзаю'1 не яол-

Поменять фазы

клеммнике.

1. Большая снеговая

«шубах на испарите-

ле.

2. Шкаф загружен

теплыми продуктами.

3. Шкаф

зазоров

дуктами

ниями.

1. Мало

костной

сивере.

2. Мало

стеме.

загружен бэз

между про-

и огражде-

открыт жиа-

вентиль на ре-

фреона в си-

Произвести огтайку

снеговой «щл'бы».

Загрузка тепл ы м

 а

продуктами 'не допу-

скается.
Плотная укладка npj

ду.ктпв в охлаждае-

мом объеме без зазо-

ров не допускается.

Полностью открыть

вентиль.

Устранить утечку 1

добавить в систему

фреона но ГОСТ

8501—57.

1

3

3. Засорена капилляр-

ная трубка.

в) после остановки компрессора в Перепуск в клапанах.

нем слышен шум перетекающе-

го фреона.

2. Испарители не обмерзают,

а) компрессор все время рабо- Мало фреона в систе-

тает;

ме или совсем нет.

б) после капилляра трубка не

 >б-

 Замерзла влага в ка-

мерцает. Капилляр холодный, пиллярной трубке.

При подогреве входа капилля-

ра в испаритель слышен шум

проходящего через него фрео-

на;

i

в) при работающем компрессоре Поломка всасываю-

температура трубок на всасы- щих или нагнетатель-

вающей и нагнетательной сто- ных клапанов.

рояах одинаковая:

III. Машина дает много холода с 1. Разрегулировался

длительными периодами работы термостат или нару-

и короткими остановками или шилось крепление ка-

работает непрерывно. пилляра термостата.

Продуть капиллярную

трубку.
Заменить агрегат. Про-

верить перепуск по

манометру, установ-

ленному на вс?оываю-

щую сторону.

Устранить утечки, про-

дуть систему парами

фреона и зарядить си-

стему фреоном по

ГОСТ 8501—57.
Произвести оттайку Внимание! Заливка

капилляра и осушку спирта в систему не

фреона в системе по- допускается.

становкой фильтра-

осушителя.

Установить маномет-

ры. При одинаковом

давлении всасывания

и нагнетания (что ука-

зывает на поломку

клапанов при работаю-

щем компрессоре) за-

менить агрегат.

Отрегулировать тер-

мостат или закрепить

капилляр термостата.

2

4

Утечка фреона из ка- Заменить термостат,

пилляра термостата.
2. Частое открывание Проинструктировать

4

двери.

обслуживающий пер-

сонал.

3. Неплотность приле- Обеспечить плотность

гания дверей по перл- прилегания дверей,

метру проема.

IV. При открывании двери не за- 1. Перегорание лам- Заменить лампочку,

горается лампочка.

почки.
2. Неисправность двер- Зачистить контакты,

наго выключателя. отрегулировать пружи-

ну или заменить двер-

ной выключатель.

затянуты Ослабить крепление

V. Уровень шума, возникающий 1. Сильно

при работе машины, 'выше обыч- болты крепления аг-

ного.

-

регата и конденса го-

па.

:1гоегата.

2. Избыток фреона. Удалить часть фреона
