ИНСТРУКЦИЯ ПО ОБСЛУЖИВАНИЮ УЛЬТРАЗВУКОВОЙ ДОППЛЕРОВСКИЙ ЛОКАЛИЗАТОР ТИПА UDL-10

ИНСТРУКЦИЯ ПО ОБСЛУЖИВАНИЮ

УЛЬТРАЗВУКОВОЙ ДОППЛЕРОВСКИЙ ЛОКАЛИЗАТОР

ТИПА

UDL- 10

СОДЕРЖАНИЕ

1.

ВВЕДЕНИЕ

1.1. Применение

1.2. Принцип действия

2.

ТЕХНИЧЕСКИЕ ДАННЫЕ

3.

ОПИСАНИЕ СТРОЕНИЯ

3.1. Краткое описание строения электронной схемы

3.2. Описание конструкции

3.3. Регулировочные элементы на лицевой панели

3.4. Гнезда на задней панели

3.5. Напряжения и сигналы на лицевой и задних панелях

4.

ПОЛЬЗОВАНИЕ

4.1. Подготовка аппарата к работе

4.2. Проведение исследований

4.2.1. Аускультация пульса плода

4.2.2. Локализация плаценты

4.2.2.1. Оценка локализации плаценты

4.2.2.2. Определение глубины плаценты

5.

ЭКСПЛУАТАЦИЯ АККУМУЛЯТОРНОГО ПИТАТЕЛЯ

6.

КОНСЕРВАЦИЯ И РЕМОНТЫ

7.

ЛИТЕРАТУРА

8.

ПЕРЕЧЕНЬ ЭЛЕМЕНТОВ

СПИСОК РИСУНКОВ

Рис.1. Блок — схема

Рис. 2. Лицевая панель

Рис. 3. Задняя панель

Рис. 4. Контейнер и способ его открывания

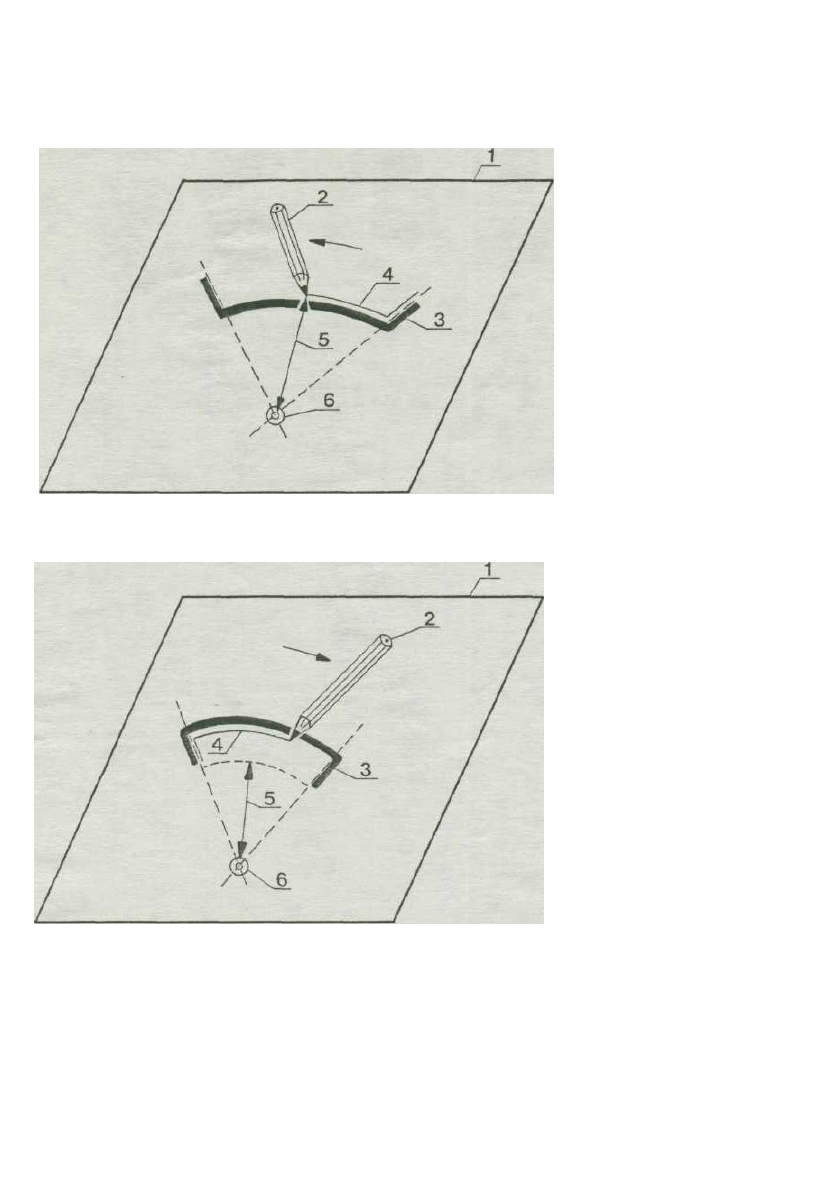

Рис. 5. Способ определения локализации плаценты

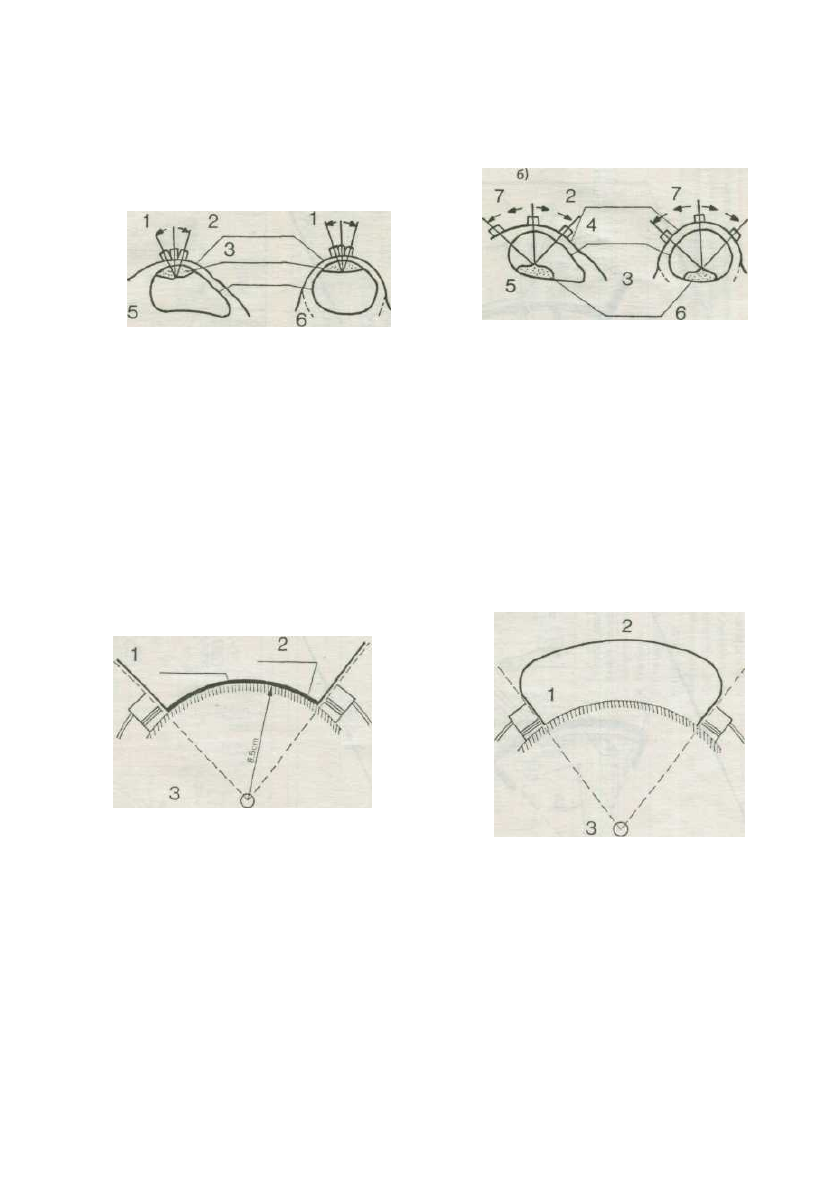

Рис. 6. Принцип определения глубины положения плаценты

Рис. 7. Примерсоставления документации на основе исследования, проведенного двух-

голов ковым методом

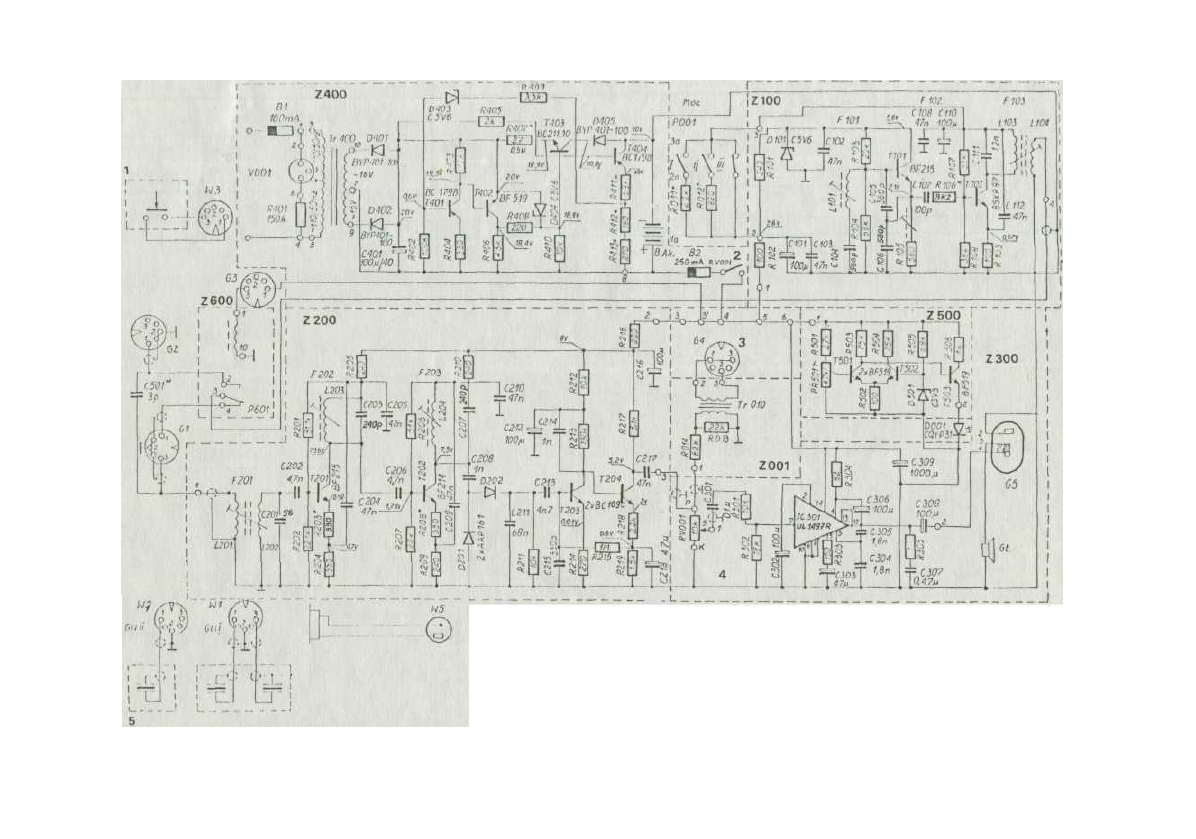

Рис. 8. Принципальная схема

- 5 -

1. ВВЕДЕНИЕ

1.1. Применение

Ультразвуковой допплеровский локализатор

 UDL—

10 является электронным диагности-

ческим устройством, предназначенным для акушерства. Аппарат может быть применен
для:

— локализации плаценты или других подвижных структур, например, сердца плода;
— обнаруживания действия сердца плода, начиная с 12—й недели беременности;
— контролирование пульса га^эда перед самыми родами;
— распознавание многочисленной беременности;
— качественной оценки течения крови в больших кровеносных сосудах.

Осмотр при помощи

 UDL—

10 является несложным, легким, не обременящим пациентки и

сейчас же получается его результат.

1.2. Принцип

 действия

Принцип действия аппарата

 UDL—

10 основан на эффекте Допплера:

Этот эффект, выступающий при отражении волны от движущегося объекта проявляется
как изменение частоты отраженной волны относительно эмитированной волны.
В ультразвуковом допплеровском локализаторе типа UDL—10 электронная схема генери-
рует синусоидальную волну, которая побуждает к механическим колебаниям пьезоэлек-
трический преобразователь, находящийся в части головки. Образующаяся ультразвуковая
волна испускается вглубь тела пациентки и, надая на движущуюся структуру или переплы-
вающую в плаценте кровь, отражается от структуры или рассеивается по движущимся
кровинкам. Вследствие движения структурьили кровинок происходят изменения частоты

(эффект Допплера) отраженной или рассеянной волны относительно излученной волны.

Отраженные или рассеянные возвращаются обратно к ультразвуковой головке, вызывают
механические колебания приемного преобразователя и превращаются в электрические
пробеги. Принятые изменения во времени подвергаются соответствующей электрической

обработке и преобразуются в акустический сигнал. Благодаря характерным свойствам
этого сигнала можна установить, что ультразвуковые волны введенные в тело пациентки,
ветретили подвижную структуру (например сердце плода) или плаценту.

2. ТЕХНИЧЕСКИЕ ДАННЫЕ

2.1.

 Узел датчика

Частота производимой ультразвуковой волны

2,5 МГц

Стабильность частоты

4- < +2 10~

3

Мощность датчика

с прерывистой регулировкой

в 3 диапазонах 2,4; 7,2 и 19,2 мВт

2.2. Узел приемника

Чувствительность (f

m

 = 1 кГц,

  M = 3 0 % , S / N

 = 20 дБ)

5 мкВ

Ширина полосы тракта м.ч. для 3 дБ падения усиления

50 кГц

Ширина полосы тракта м.ч. для 6 дБ падения усиления

1800 Гц

Максимальная выходная мощность м.ч.

500 мВт

2.3. Питание

Питание аппарата

8,4 до 10,5 В постоянного напряжения

потребление мощности макс. 0,15 А

- 6 -

Аккумуляторный питатель 7 аккумуляторных элементов

кадмиево—никелевых тип КР 15/90

Сетевой питатель для зарядки батареи аккумуляторов 220 В ± 10% 50'60 Гц

— максимальное потребление мощности 2,5 ВА

— включение питателя в сеть сигнализированное световым

сигналом (неоновая лампа)

Индикатор питания на лицевой панели аппарата падение

напряжения ниже допустимого

сигнализируется загоранием

красного диода на лицевой панели

2.4. Размеры

Размеры аппарата 250 х 170 х 127 мм
Размеры головки 034 х 45 мм
Размеры ножного выключателя 170 х 80 х 80 мм

2.5. Вес

Вес аппарата около 4 кг
Вес головки вместе с кабелем около 0,1 кг

Вес ножного выключателя вместе с кабелем около 0,4 кг
2.6. Основное оборудование
Ультразвуковая головка 2 шт.

Вставки предохранителя 0,16 А 2 шт.

Вставки предохранителя 0,25 А 2 шт.

Радио—фонендоскоповые слуховые трубки 1 шт.

Ножной выключатель 1 шт.

Гибкие прутки ^. . 10 шт.

3. ОПИСАНИЕ СТРОЕНИЯ

3.1. Краткое описание действия электронной схемы

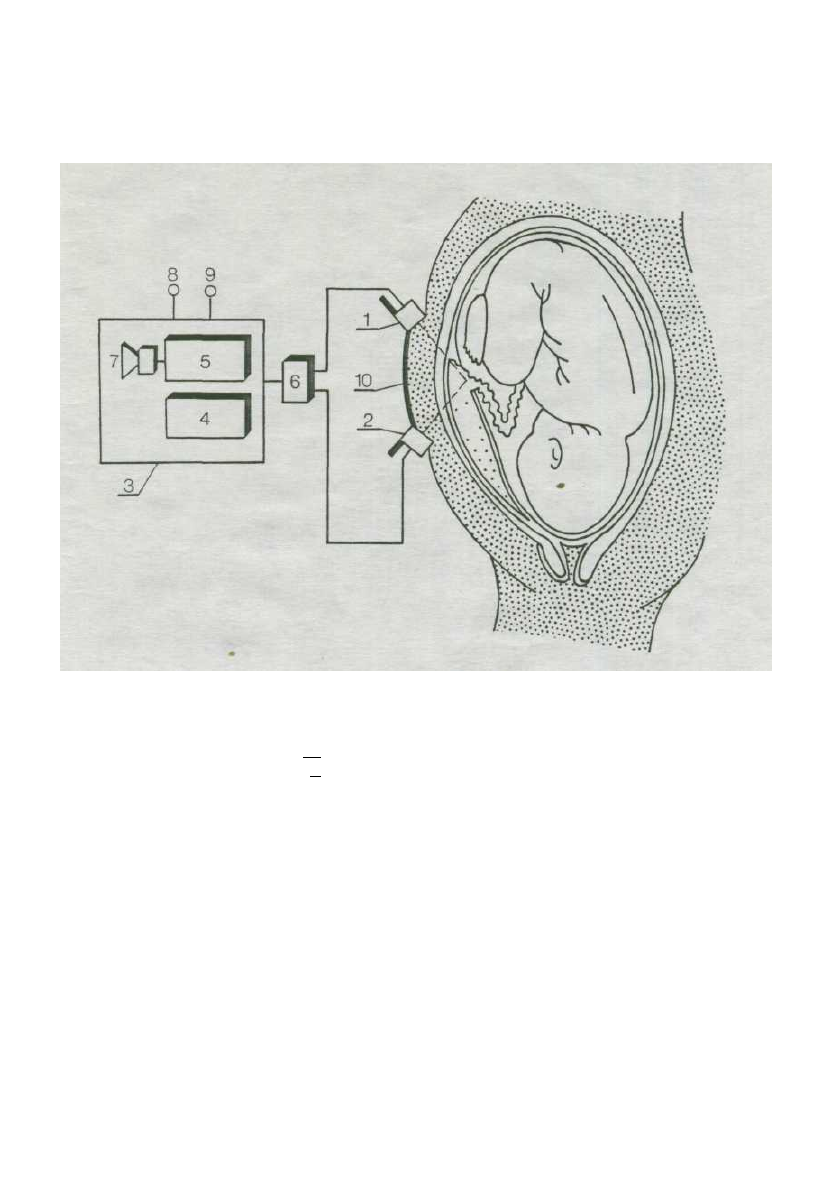

Ультразвуковой допплеровский локализатор типа UDL—10 блок схемы которого изобра-

жена на рисунке 1, состоит из двух ультразвуковых головок, из которых одна головка —

передаточно—приемочная (1), а вторая — передаточная (2), ультразвукового доппле-

ровского детектора (3) и переключателя вида работы (6).
В зависимости от установки переключателя (6) двухступенчатый датчик (4), работающий

на частоте 2,5 МГц, побуждает к колебаниям передаточный преобразователь головки (1)

или (2) . На приемочной части головки (1) возникают два напряжения с разными часто-

тами и амплитудами:
— полезное напряжение — возникшее от отряженных или рассеянных ультразвуковых

волн с малой амплитудой и низкой частотой зависимой от направления движения исс-

ледуемой структуры;

— напряжение „протечки", образовавшееся в результате связи передаточного преобразо-

вателя с приемочным с большой амплитудой и частотой равной частоте датчика.

Оба эти напряжения подвергаются усилению в приемочной части (5) аппарата и детекти-

рованию так, что из громкоговорителя (7) или слуховой трубки (9) принимаются

характерные акустические сигналы с допплеровскими частотами.

- 7 -

3.2. Описание конструкции

Ультразвуковой допплеровский локализатор типа

 UDL—

10 размещается в корпусе имею-

щим форму прямоугольного параллелепида, изготовленным из алюминиевых листов.
Под открытой крышкой находится контейнер, предназначенный для головок и сетевого
провода. К обеим сторонам аппарата прикреплена врашательная ручка. Эта ручка явля-
ется одновременно опорой для наклонной установки аппарата.

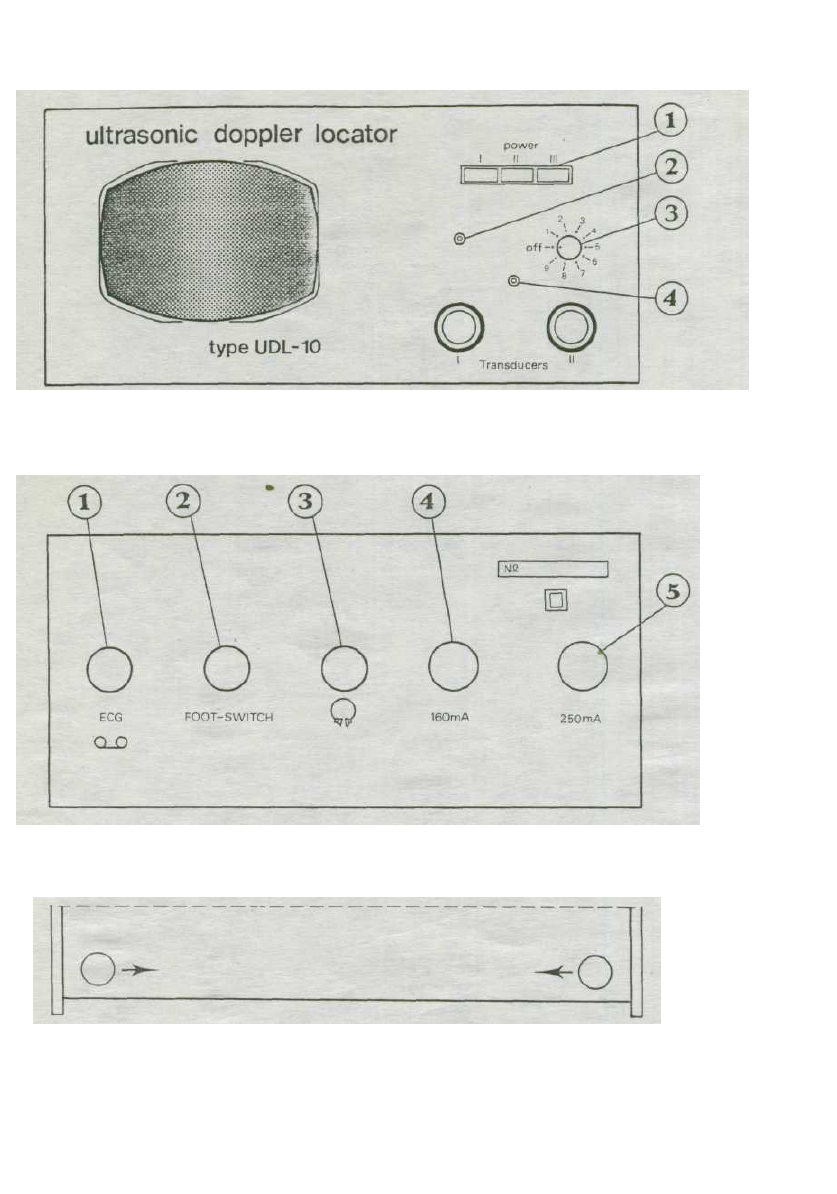

3.3. Регулировочные элементы на лицевой панели

3.3.1. Переключатель изменения мощности датчика  ( 1 ) ; обозначенный надписью „power"

(мощнасть) служит для изменения интенсивности ультразвуковой волны, образуемой пе-

редаточным пьезоэлектрическим преобразователем головки. На некоторых позициях рабо-
ты переключателя „power" интенсивность ультразвуковой волны не больше чем:

позиция I — 1 мВт/см

2

позиция

 II

 — 3 мВт/см

2

позиция

 III

 — 8 мВт/см

2

3.3.2. Индикатор зарядки батареи аккумуляторов (2) (диод, светящийся красным

светом) включается тогда, когда питающее напряжение падает ниже величины, необходи-

мой для правильной работы аппарата.

3.3.3. Потенциометр с включателем (3). Позиция „off" обозначает выключение питания.

3.3.4. Оптический индикатор (4) служит для сигнализации включения UDL—10 в сеть пе-
ременного напряжения.

3.3.5. Гнезда, обозначенные надписью „Transducers" и симболами I и

 II

 служат для вклю-

чения ультразвуковых головок.

3.4. Гнезда на задней панели (рис. 3)

3.4.1. Гнездо, обозначенное надписью „FOOT—SWITCH" (2) служит для включения нож-
ного выключателя вида работы.

3.4.2. Гнездо, обозначенное симболами Г) О и

 ECG

 (1) , служит для включения магни-

тофона или регистратора электрокардиографа.

3.4.3. Гнездо, обозначенное графическим симболом (3), служит для включения радиона-

ушников. Включение радионаушников вызывает автоматическое отключение громкого-
ворителя.

3.4.4. Патрон предохранителя, обозначенный симболом „160 гпА" (4), служит для защи-
ты питателя со стороны сети.

3.4.5. Патрон предохранителя, обозначенный симболом „250  т А " (5), служит для защи-

ты батареи аккумуляторов со стороны систем датчика и приемника.

3.5. Напряжения и сигналы на лицевой и задних панелях

3.5.1. Напряжения в.ч. относительно корпуса на контакте номер 3 гнезда, обозначенного

надписью „Transducers" I или 11, измеренное на электрическом сопротивлении R =19,4 Ом,
для отдельных диапазонов мощности датчика составляет:

I — 215 мВ
II — 370 мВ

III

 — 610 мВ

3.5.2. Напряжение м.ч. относительно корпуса на контактах номер 1 и 3 гнезда обозначен-

ного „ECG, О О ", измеряемое на сопротивление нагрузки 1 кОм для входного сигнала

с уровнем 5 мкВ, частотой 2,5 МГц, модулированного 1000 Гц до глубины m = 30%,

- 8 -

переданного из генератора в.ч. на контакт 3 гнезда, обозначенного „Transducers 1" должно

составлять около 10 мВ.

Величина этого напряжения не зависит от регулятора силы голоса.

3.5.3. Мощность м.ч., измеряемая относительно корпуса на контакте номер 3 гнезда, обо-

значенного графическим симболом радионаушников — для входного сигнала, как в пун-

кте 3.5.2., должна составлять около 100 мВт.

4. ПОЛЬЗОВАНИЕ

4.1. Подготовка аппарата к работе

4.1.1. Установка

Так, как аппарат типа UDL—10 питается из батареи аккумуляторов, он не требует зазем-

ления и специальных условий для установки.

4.1.2. Проверка напряжения питания

Напряжение питания можно проверить путем включения аккумуляторов, повернув впра-

во ручки потенциометра громкости (рис. 2 поз. 3).

В случае, если аппарат не включится, следует проверить вставку предохранителя, обозна-

ченного симболом „250 тА". В случае, если включится индикатор, сигнализирующий сли-

шком низкое питающее напряжение следует проверить зарядку батареи аккумуляторов

согласно пункту 5 настоящей инструкции.

Зарядка батареи аккумуляторов должна обеспечить работу аппарата в среднем на 16 часов.

4.1.3. Включение головок

Головки следует вынуть из контейнера (рис. 4) и включить в гнезда на лицевой панели,

обозначенные надписью „Transducers", обращая внимание на то, чтобы обозначение голо-

вки (I и

 II

 ) соответствовало обозначению гнезда.

4.1.4. Подключение ножного переключателя

Штепсельную вилку переключателя следует подключить к гнезду, обозначенному надпи-

сью

 „FOOT—SWITCH",

 расположенного на задней стенке (рис. 3, поз. 3) аппарата.

4.2. Проведение исследований

ВНИМАНИЕ:
Нельзя проводить исследований во время зарядки батареи аккумуляторов.
4.2.1. Аускультация пульса плода

Перед проведением исследования ультразвуковым допплеровским локализатором типа

UDL—

10 следует смазать парафиновым маслом или загущенным глицерином те места жи-

вота, в которых стетоскопом лучше всего прослушиваются тоны сердца плода.Затем в

эти места приложить головку I и постепенно менять угол ее наклона. Обычно небольшие

изменения угла наклона головки ведут к тому, что при определенном положении получа-

ется характерный периодический сигнал из громкоговорителя. У беременных женщин в

первом триместре (с 2 до 14 недели) рекомендуется проводить исследования при полном

мочевом пузыре. Найти сигнал тем труднее, чем меньше плодное яйцо. В тех случаях, ког-

да матка полностью в лонном сочленении проведение исследований является нецелесооб-

разным.
Рекомендуется проводить исследования на I диапазоне переключателя

 „power",

 особенно

при беспрерывных исследованиях или при применении аппарата для продолжительного

мониторирования.
Диапазоны

 III

 и II переключателя „power" следует использовать исключительно для того,

чтобы уловить сигнал пульса плода или в других особых акушерских случаях.

- 9 -

4.2.1.1. Аускультация исследуемого пульса плода при помощи наушников

При аускультации наушниками исследуемого пульса плода штепсельную вилку наушни-

ков следует включить в гнездо (рис. 3 поз. 3). Включение наушников вызывает авто-

матическое выключение громкоговорителя.

4.2.1.2.

 Регистрция исследуемого пульса плода на магнитофонной ленте или на регистра-

торе электрокардиографа.

На задней стенке локализатора

 UDL—

10 находится гнездо (рис. 3, поз. 1), к которо-

му можно подключить магнитофон или регистратор электрокардиографа. Амплитуда сиг-

нала на выходе этого гнезда не зависит от регулятора силы голоса.

4.2.2. Локализация плаценты

4.2.2.1.

 Оценка локализации плаценты (одноголовковый метод)

Допплеровский сигнал, возникающий вследствие рассеивания ультразвуковой волны на

кровинках, протекающий через сосуды пуповины крови, имеет иной характер, чем сигна-

лы, сопровождающие деятельность сердца плода. Хотя он совпадает с частотой сокращений

сердца плода, однако его тембр более острый, а каждой эволюции соответствует только

один сигнал. Характерным является также допплеровский сигнал, полученный в резуль-

тате рассеивания ультразвуковой волны на кровинках, расплывающейся в плаценте кро-

ви. Он подобен дуновению ветра и характеризуется высокой частотой затиранием перио-

дичности и прерывистостью. Вышеуказанные виды допплеровских сигналов, которые

называем „шумами" (пуповиновым и плацентным) имеют основное клиническое значеж

ние при локализации плаценты ультразвуковым допплеровским методом.

Если ультразвуковая волна рассеется в районе соединения пуповины с плацентом, тогда

„шум" пуповины совпадает с плацентным „шумом" образуя специфический сложный

акустический сигнал. Выслуживание обоих „шумов" информирует, что под головкой и в

направлении, в котором передается ультразвуковая волна, следует ожидать соединения

пуповины с плацентой. Как было сказано выше, пользуясь одной передаточно—приемной

,,1" головкой ультразвукового допплеровского локализатора

 UDL—

10 можно с некото-

рым приближением установить, расположена плацента низко или высоко, что имеет боль-

шое значене в тех случаях, если подозреваем, что плацента находится спереди. Можно так-

же получить ориентировочную информацию, что плацента находится на задней стенке мат-

ки или на передней стенке. Это в свою очередь, имеет существенное значение при проколе

полости внутренней плевы, покрывающей внутренности матки. Эту информацию получают,

оценивая величину такого поля кожи беременной женщины, с которого можно получить

оба „шума": плацентный и пуповиновый (рис. 5).
Если плацента находится на передней стенке матки то поле малое, при локализации на

задней стенке матки — большое.

Вышеописаная процедура определения положения плаценты при помощи одной ультразву-

ковой головки рассматривается также в профессиональной литературе с точки зрения ее

клинической пригодности (2) , (3), (4) , (5).

Применение допплеровского локализатора типа UDL—10 в двухголовковой системе дает

возможность определить положение плаценты в полном смысле этого слова, позволяя ус-

тановить глубину положения, соединения пуповины с плацентой по отношению поверхно-

сти кожи живота беременной женщины.

4.2.2.2. Определение глубины положения плаценты (двухголовковый метод) (1)

К смазанной парафиновым маслом или загущенным глицерином поверхности живота бере-

менной женщины следует приложить ультразвуковую головку „I". Передвигая головку

и изменяя ее углы наклона находим место, в котором слышен характерный акустический

сигнал („шум" пуповины вместе с плацентным „шумом"), исходящий из громкоговори-

теля аппарата. Это означает, что под ультразвуковой и в направлении передавания ультра-

звуковой волны находится место сцепления пуповины с плацентой. Затем, не изменяя по-

ложения головки „I", следует приложить головку „II" к поверхнасти живота и, нажимая

ножной переключатель, переключить режим работы локализатора из одноголовкого в

двухголовковый.

- 10 -

Вращая головкой „II" вокруг головки „I" и изменяя ее наклон, находим на повехности

живота место, в котором из громкоговорителя снова слышится характерный акустичес-

кий сигнал. В этом случае следует снять обе головки с поверхности живота и через отвер-

стия в их корпусах проткнуть пластичный пруток как указано на рис. 6а или 66.

Соединенные пластичным прутком головки следует снова поместить на поверхности жи-

вота и, двигая ими, снова получить характерный акустический сигнал. Затем, высовывая

пластичный пруток из отверстий в корпусах головок и прикладывая к листу бумаги, как

показано на рис. 7а или 76, можно срисовать карандашом его форму. На основе получен-

ной таким образом документации исследования определяют глубину положения плацен-

ты в матке.

5. ЭКСПЛУАТАЦИЯ АККУМУЛЯТОРНОГО ПИТАТЕЛЯ

Перед началом зарядки батареи аккумуляторов следует вынуть (рис. 4) шнур сетевого

питателя и вложить штепсель в гнездо осветительной сети (220 В, 50 Гц). Во время заряд-

ки батареи аккумуляторов ручка регулятора силы голоса должна находиться в позиции

„off". Разряженная батарея аккумуляторов требует около 14 часов для зарядки. Заряд-

ку батареи аккумуляторов лучше всего производить непосредственно перед исследова-

нием. Ультразвуковой допплеровский локализатор типа

 UDL—

10 оснащен питателем для

зарядки батареи аккумуляторов, который имеет автоматическое ограничение тока и

напряжения зарядки, блогодаря чему аппарат, включенный в сеть на длительное время,

например на 24 часа не вызывает повреждений. Включение питателя в сеть сигнализиру-

ется светом неоновой лампы. Если обнаружим, что аккумуляторы не заряжаются, следует

проверить предохранители.

6. КОНСЕРВАЦИЯ И РЕМОНТЫ

Экспериментально—Производственное Предприятие „СОНОПАН" ПАН дает годовую га-

рантию на бесплатное устранение неисправностей если они возникли не по вине потреби-

теля на основе действующих положений.

Гарантии не подлежат неисправности полупроводниковых элементов и батарей аккумуля-

торов в устройстве, а также механические повреждения ультразвуковой головки, если

они произошли по вине потребителя.

7.

 ЛИТЕРАТУРА

1. Bardowski W., Etienne J., Filipczyriski L., Groniowski J., Klawe H., Kretowicz J., Lokalizacja tozyska me-

toda, dopplerowska. z zastosowaniem dwoch g-rowic ultradzwi^kowych. Gin. Pol. 1975.

2. Brown A., Young G., A study of four methods of placental lokalizatin. Am. J. Obst. Gynec. 1972, 114, 24.

3. Brown R., Ultrasonic localization of the placents. Radiology, 1967, 89, 828.

4. Hunt K., Placenta localization using the doptone fetal—pluse recorder. J. Obst. Gynec. Brit. Cwith. 1969,

76, 144.

5. Johnson W., Smith M., Brewer L., Obserwations of placental boot flow with a Doppler flowmeter.

Am. J. Obst. Gynec. 1968, 100, 1125.

- 11 -

8. ПЕРЕЧЕНЬ ЭЛЕМЕНТОВ

№

П/П

1

1.

2.
3.
4.
5.
6.

7.

8.

9.

10.
11.
12.
13.

14.
15.
16.
17.
18.

19.

20.
21.
22.
23.

24.
25.
26.
27.
28.
29.
30.
31.
32.

33.
34.
35.
36.
37.
38.
39.
40.
41.
42.
43.
44.
45.
46.

Обозначение

на схеме

2

IC301

Т101
Т102
Т201
Т202
Т203
Т204
Т401
Т402
Т403
Т404
Т501
Т502
Т503

D001
D101
D201
D202
D401
D402
D403
D404
D405
D501

R011*
R012*

R013
R014
R101
R102
R103
R104
R105
R106*
R107
R108
R109
R201

R202
R203*
R204
R205
R206
R207
R208*
R209

Наименование

элемента

3

Интегральная схема

Транзистор

//

/

 t

г г

1 1

I t

t t

11

I I

I t

I I

ДИОД

I t

f t

I I

I I

11

I t

11

I I

резистор

i t

11

i t

i t

i t

11

i t

i f

II

t t

t i

—



f

f

 —

~

 II ~~

~ II  - ~

I I

I t

I I

I t

I I

Данные

элемента

4

UL 1497 R
BF215
BS X P 87
BF215
BF 214
BC1O9C
ВС 1ОЭС
ВС 179 В
BF 519
ВС 211.10

ВС 179 В
BF519
BF519
BF519

CQYP 40

BZP 683 C5V6

ААР 161
ААР 161

BYP 401-100
BYP 401-100
BZP 683 C5V6
BZP 683 C3V6
BYP 401-100
BZP 683 C3V3
M t T 0,25W 5% 2,2 к

M t T 0,25W 5% 820 0m
M-LT 0,25W 5% 22 к
M t T 0,25W 5% 82 к
M-LT 0,25W 5% 240 Om
M t T 0,25W 5% 100 Оm
M-LT 0,25W 5% 20 к

M t T 0,25W 5% 68 к
M t T 0,25W 5% 560 Om
M t T 0,25W 5% 8K2
M t T 0,25W 5% 33 к
M t T 0,25W 5% 36 к
M t T 0,25W 5% 1000m
ML 0,25W 2% 51,1 к
ML 0,25W 2% 22,1 к
M t T 0,25W 5% 330Om
M t T 0,25W 5% 330 0m
M t T 0,25W 5% 240 0m
M t T 0,25W 5% 51 к
M t T 0,25W 5% 22 к
M t T 0,25W 5% 330Om
M t T 0,25W 5% 240 Om

- 12 -

1

47.
48.
49.
50.
51.
52.
53.

54.
55.
56.
57.
58.

59.
60.
61.
62.
63.
64.

65.
66.
67.
68.
69.
70.
71.
72.
73.
74.
75.
76.
77.
78.
79.

80.
81.
82.
83.
84.
85.

86.
87.
88.
89.

90.
91.
92.
93.
94.
95.
96.
97.

2

R210
R211
R212

R213
R214
R215
R216

R217
R218
R219
R301
R302
R303
R304
R305
R401
R402
R403

R404
R405
R406
R407*
R408
R409
R410
R411*
R412*
R413*
R501
R502
R503
R504

R505
R506
RV001

PR 501
C101
C102
C103
C104
C105
C106
C107

C108
C110

c111

C112
C201
C202
C203
C204

3

резистор

t i

II

i t

II

II

i t

I I

I I

I I

I I

I I

I I

~ ~

 II

  ~ ~

/ /

/ /

I t

~ ft

I I

I t

I I

I I

I I

I I

I I

I I

I I

I I

I I

I I

I I

I I

~~~ II

 ~

потенциометр

конденсатор

i r

i t

i t

— "

 —

— " —

— " —

— " —

— "

 —

4

M t T 0,25W 5% 240 Om

M t T 0,25W 5% 10 k

M t T 0,25W 5% 10 k

M t T 0,25W 5% 130 k

M t T 0,25W 5% 270 Om

M t T 0,25W 5% 1 M

M t T 0,25W 5% 220 Om

M-LT 0,25W 5% 5,1 k

M t T 0,25W 5% 2,2 k

M t T 0,25W 5% 1,5 k

M t T 0,25W 5% 10 k

M t T 0,25W 5% 18 k

M t T 0,25W 5% 150 Om

M t T 0,25W 5% 82 Om

RDL 0,5W 10% 1 Om

M t T 0,25W 5% 150 k

M t T 0,25W 5% 100 k

M t T 0,25W 5% 10 k

M t T 0,25W 5% 330Om

M t T 0,25W 5% 2 k

M t T 0,25W 5% 4,3 k

M t T 0,25W 5% 27 Om

M t T 0,25W 5% 220 0m

M t T 0,25W 5% 3,3 0m

M t T 0,25W 5% 10 k

M t T 0,25W 5% 3,9 k

M t T 0,25W 5% 180 Om

M t T 0,25W 5% 270 Om

M t T 0,25W 5% 27 k

M t T 0,25W 5% 100Om

M t T 0,25W 5% 75 k

M t T 0,25W 5% 75 k

M t T 0,25W 5% 6,8 k

M t T 0,25W 5% 1 k

PR 186-S56 0,1W-C25-P-1 10 k

TVP 114 4,7 k

04/U II 16 V 100 мкФ

KFPf II E 25 V 47 нФ

KFPf II E 25 V 47 нФ
KSO IB 250 V 5% 560 pF
KSO IB 250 V 5% 360 pF
KSO IB 250 V 5% 680 pF
KCPf IB N750 25 V ЮОпФ
KFPf II E 25 V 47 нФ

04/U II 16 V 100 мнФ

KCPm N150 63 V 1200 pF
KFPf ME 25 V 47 нФ
KCPf IB N150 25 V 56 pF
KFPf II E 25 V 4,7 нФ
KSO IB 250 V 5%240pF
KFPf HE 25 V 47 нФ

- 13 -

1

98.

99.

100.
101.
102.
103.

104.
105.
106.
107.
108.
109.
110.
111.
112.
113.
114.
115.
116.
117.
118.
119.

120.
121.
122.
123.
124.
125.
126.
127.
128.
129.
130.
131.
132.
133.
134.
135.

136.

2

С205
С206

С207
С208
С209
С210
С211
С212
С213
С214
С215
С216

С217
С218
С301
С302
СЗОЗ
С304
С305
С306
С307
С308
С309
С401
С 5 0 1 *

F101
F103
F201
F202
F203

TR400
TR010

Р001
V001
G t

В.Ак.

В1 ]

В2

Р501

3

конденсатор

— " —
— " —

ft

— " —

— " —

и

а

а

11

— "

 —

/ /

it

а

а

it

it

I I

а

— " —

it

— " —

it

а

_ " _

Фильтр

— " —

I I

I I

I I

4

KFPf HE 25 V 47 нФ
KFPf II Е 25

  V 4 , 7 H O

KSO IB 250 V

 5%

 240 pF

KFPm 63 V 1 нФ
KFPf HE 25 V 47 нФ
KFPf HE 25 V 47 нФ
KFPm 63  V 6

/

8 н Ф

04/U II 16 V 100  м к Ф

KFPf HE 25 V 4,7 нФ
KFPm 63 V 1 нФ
KCPf IB N750 25 V 330 нФ

04/U II 16 V 100  м к Ф

KFPf HE 25 V 47 нФ

04/U II 16 V 4,7  м к Ф

KFPm 63 V 0,1  м к Ф

04/U II 16 V 100  м к Ф
04/U II 16 V  4 7 м к Ф

KFPm 63 V 1,8 нФ
KFPm 63 V 1,8 нФ

04/U II 16 V 100  м к Ф

KFPm 63 V 0,47  м к Ф

04/U II 16 V 100  м к Ф
04/U II 16 V 1000  м к Ф
02/E II 40 V 100  м к Ф

KCP IB N150 500 V  3 p F
131

205
303

131
131

Сетевой трансформатор TS 6/10

Изолирующий трансформатор — собственное изготовление
клавишный переключатель согласно карте переключателя
ieoHOBan лампа 1ST 220
Громкоговоритель GD7—13/1,5—4 От

Аккумуляторные элементы KR 15/90
Плавкий предохранитель Wb—a 160 тА

Ллавкий предохранитель Wb—a 250 тА

Реле К-32/1 х218-4441  - 7 0 5 - 2 700 От

"подбираемые элементы

1,2 -

О

Л

5 -
6 -

7 —

8 -

9 -

10 -

ультразвуковые головки

электронная часть UDL—10
датчик

приемник
переключатель вида работы

громкоговоритель

выход на магнитофон или регистратор электро

кардиографа

выход на наушники

гибкий пруток

Рис. 1 Блок—схема

Рис. 2 Лицевая панель

Рис. З Задняя панель

Рис. 4 Контейнер и способ его открывания

а)

Рис. 5 Метод определения локализации плаценты при помощи ультразвукового

допплеровского локализатора UDL—10 (одноголовковый метод)

а) плацента на передней стенке матки

б) плацента на задней стенке матки

1 малое поле 5 продольный разрез

2 брюшные оболочки 6 поперечный разрез

3 плацента 7 большое поле

4 матка

а) 4

6)4

Рис. 6 Принцип определения глубины положения плаценты двухголовковым ме-

тодом с гибким прутком

а) пруток, проложенный через отверстия в головках — снизу

б) пруток, проложенный через отверстия в головках — сверху

1 поверхность живота 3 положение шнура пуповины
2 гибкий пруток 4 ультразвуковая головка

Рис. 7 Пример составления документации на исследования, проведенного

двухголовковым методом с гибким прутком

а) в случае прутка, проложенного через отверстия в головках—снизу

б) в случае прутка, проложенного через отверстия в головках—сверху

1 — лист бумаги

2 — карандаш

3 — гибкий пруток после проведения измерений

4 — начерненная линия

5 — расстояние плаценты от поверхности живота

6 — место локализации плаценты

1 Ножной переключатель 1а "Мощность

2 Выки. на пот. мА rtv 001
3 Эпектрокардиограф—магнитофон
4 Усиление
5 Ультразвуковые головки

ВНИМАНИЕ:

 Напряжение в узле Z400 измеренном по отношению к плюсу при отключенном аккуму-

ляторе и включенных схемах: Z100, Z200, Z300. Регулятор силы голоса установлен на минимум гром-

кости зпучанип. Напряжения в узлах Z100,

 7-200,

 Z300 измерены относительно минуса (масса прибора)

при вынутом предохранителе В2 (250 мА) и 9В напряжения из внешнего питателя. Напряжения изме-
рены прибором с внутренним сопротивлением 50 кОм/В.

R — подобранный резистор

Рис. 8 Принципиальная схема
