Стелиризатор паровой ГК-100-2. Паспорт

Тюменский завод медицинского оборудования

и инструментов

С Т Е Р И Л И З А Т О Р

П А Р О В О Й

ГК-100-2

ПАСПОРТ

П А С П О Р Т

СОСУДА, РАБОТАЮЩЕГО

ПОД ДАВЛЕНИЕМ

Регистрационный №

ПРИ ПЕРЕДАЧЕ СОСУДА ДРУГОМУ ВЛАДЕЛЬЦУ

ВМЕСТЕ С СОСУДОМ ПЕРЕДАЕТСЯ НАСТОЯЩИЙ ПАСПОРТ

УДОСТОВЕРЕНИЕ

о качестве изготовления сосуда

стерилизатор паровой типа ГК-100-2 заводской №

изготовлен

Тюменским заводом медицинского оборудования и инструментов.

ПО.

Адрес завода: 625035 г. Тюмень, ул. Республики, 205.

Характеристика сосуда

Наименование

частей сосуда

Камера водопаровая

Давление (избыточное)

МПа (кгс/сш

)

0,22 (2,2)

Температура, °С

135

Рабочая среда

Пар

Емкость, л

100

Сведения об основных частях сосуда

Наименование

частей сосуда

Цилиндр паровой

камеры . . . .

Днище паровой

камеры . . . .

Крышка . . . .

Кол

. шт

Размеры

мм

диамет

(внутрен.

)

422

толщин

стенк

длин

(высота

)

770

104

Основной металл

наимено-

вание,

марка

В Ст. 3

ГОСТ

380-71

Данные о сварке

способ

выполнения

соединения

Сварной

вид

сварки

Автом.

под флюсом

электроды,

сварочная

проволока

тип. марка

ГОСТ

Пров. СВ-08А

ГОСТ2246-70

Флюс

АН-348-АМ

метод и

объем

контроля

сварки без

разрушения

Рентгено-

графирова-

ние 25 %

от длины

сварочных

швов

Данные о штуцерах, фланцах, крышках и крепежных изделиях

Наименование

Винт прижима

Патрубок паровой

Кол.

шт.

Размеры, мм

Трап 28X5

Труба 34X6

М а т е р и а л

наименование

и марка металла

Ст. 5

сталь 20

ГОСТ

380-71

1050-74

Основная арматура, контрольно-измерительные приборы

и приборы безопасности

Наименование

Кол.

шт.

Условный

проход,

Условное давление,

МПа (кгс/см

)

ГОСТ 356—80

Мате-

риал

Место установки

Манометр . . . . . .

Клапан предохранительный

Кран спускной . . . .

Колонка водоуказательная

Вентиль

Манометр электроконтактный

Вентиль 1/2" . . . .

Шкала до 0,4 МПа

(4 кгс/см

)

0,25 (2,5)

Шкала до 0,4

МПа

(4 кгс/см

)

0,25 (2,5)

Латунь

Камера паровая

Парогенератор

Паровая

камера

Парогенератор

Патрубок

Парогенератор

Парогенератор

Сосуд изготовлен в полном соответствии с «Правилами устройства и безопасной эксплуатации

сосудов, работающих под давлением и ГОСТ 19569-74. Сосуд подвергался гидравлическому испытанию

пробным давлением 0,36 МПа (3,6 кгс/см

Сосуд признан годным для работы с указанными в^настоящем удостоверении параметрами и

средой.

Главный инженер завода

м. п.

Начальник ОТК завода

198 г.

1. НАЗНАЧЕНИЕ СТЕРИЛИЗАТОРА

1. 1. Стерилизатор паровой ГК-ЮО-2 предназначен для стерилизации паром под давлением

перевязочных материалов, операционного белья, хирургического инструмента, перчаток и других

медицинских предметов, не портящихся при воздействии пара.

1. 2. В настоящем паспорте даны краткие сведения для правильного пользования, технического

обслуживания и хранения стерилизатора ГК-100-2.

1. 3. При эксплуатации стерилизатора необходимо дополнительно руководствоваться «Правила-

ми по эксплуатации и технике безопасности при работе на автоклавах», утвержденными 30 марта 1971

года Министерством здравоохранения СССР и <Инструкцией по стерилизации в паровых автоклавах

перевязочного материала, хирургического белья, хирургических инструментов, резиновых перчаток,

стеклянной посуды и шприцев», утвержденной 5 июля 1968 года № 775-68.

2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

2. 1. Рабочее давление пара не более 0,22 МПа (2,2 кгс/см

)

2. 2. Температура пара в стерилизационной камере при рабочем

давлении 0,22 МПа (2,2 кгс/см

) 135'С

2. 3. Род тока перем<мный,

трехф азный

2. 4. Частота тока . . . » 50—GO Гц.

• 2. 5. Напряжение 220/380 В ± Ю % .

2. 6. Потребляемая мощность 6 кВт.

2. 7. Внутренний диаметр стерилизационной камеры 400±4 мм.

2. 8. Количество стерилизационных коробок, одновременно загружаемых в камеру 4 шт.

2. 9. Габаритные размеры:

Длина 1060±30 мм.

Ширина 650±20 мм

Высота 1630±100 мм.

2. 10. Масса не более . 180 кг.

3. СОСТАВ ИЗДЕЛИЯ И КОМПЛЕКТ ПОСТАВКИ

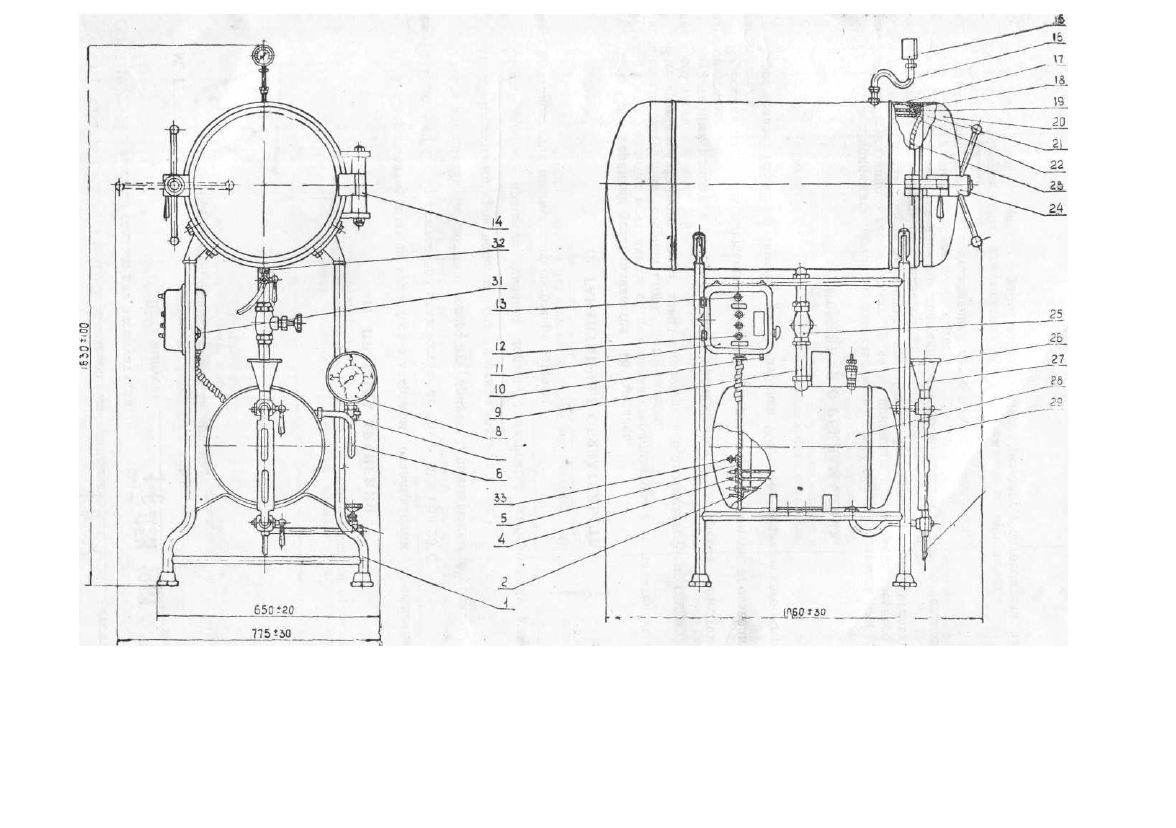

3. 1. Основными частями стерилизатора ГК-Ю0 2 (рис. 1) являются:

а ) камера стерилизационная . . . 22;

б) камера паровая 21"

в) парогенератор 28;

г) электрощит . 11;

д) постамент 1;

3. 2. В комплект поставки входит:

а) стерилизатор в сборе 1 шт.

3. 2. 1. Запасные части:

а) электронагреватель трубчатый 3 шт.

б) прокладка под крышку камеры 1 шт.

в) прокладка паронитовая для электронагревателя 18.5X36 6 шт.

г) прокладка под крышку парогенератора 1 шт.

д) стекло водоуказательное " , . 2 шт.

е) кольцо уплотняющее 4 шт.

ж) лампа сигнальная 1 шт. ,

з) вставка плавкая 15А 3 шт-

и ) предохранитель трубчатый 2 А . , . 2 шт.

3. 2. 2. Принадлежности:

а) коробка стерилизационная КСК-18 4 шт.

б) крючок для вынимания стерилизационных коробок 1 шт.

в) ключ торцовый • 1 шт.

г) подставка под стерилизационные коробки 1 шт.

3. 2, 3. Съемные части:

а) трубка 8X2 (длиной 1000 мм) 2 шт.

б) манометр электроконтактный 1 шт.

в) манометр с соединительной муфтой и сифонной трубкой . . . . 1 компл.

3. 2. 4. Эксплуатационная документация

а) паспорт стерилизатора ГК.-Ю0-2 1 экз.

б) паспорт электроконтактного манометра 1 экз.

I в) паспорт манометра . • 1 экз-

г) паспорт клапана предохранительного

экз.

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

Стерилизационная камера 22 (см. рис. 1), в которую помещают подлежащие стерилизации

материалы и инструменты, находится внутри паровой камеры 21.

4. 2. Паровая камера имеет опорное кольцо 18, в пазу которого помещена резиновая прокладка

19, спускной кран 32 для выпуска воздуха в начале нагрева стерилизатора и выпуска пара по оконча-

нии стерилизации; манометр 15 с соединительной муфтой и сифонной трубкой 16.

4 3. К опорному кольцу 18 приварена петля, к которой на шарнире прикреплена крышка 23.

Диаметрально противоположно приварена еще одна петля для шарнирного крепления винта корпуса

прижима 24, которым прижимается крышка 23 к опорному кольцу 18, создавая с помощью резиновой

прокладки 19 необходимую герметичность рабочей камеры.

4. 4. Пар поступает в паровую камеру 21 из парогенератора 28 по патрубку 9.

4. 5. В процессе работы стерилизатора образующийся конденсат через этот же патрубок 9 слива-

ется обратно в парогенератор 28.

4. 6. Для прекращения поступления пара из парогенератора в паровую камеру по окончании

•.терилизации на патрубке установлен вентиль 25.

4. 7. Камера крепится на постаменте 1, где в нижней части его находится парогенератор, имею-

щий водоуказательную колонку 29 с воронкой 27 для залива воды, электроконтактный манометр 8

и сифонной трубкой 6, предохранительный клапан 26.

4. 8. В крышку парогенератора вмонтированы электронагреватели 4.

4. 9. Для уменьшения тепловых потерь и защиты обслуживающего персонала от ожогов паровая

камера и парогенератор снабжены кожухами.

4. 10. На циферблате манометра 15 через отметку 0,22 МПа (2,2 кгс/см

), соответствующую макси-

мальному давлению, допускаемому в стерилизаторе проведена красная черта.

4. П..Предохранительный клапан 26 отрегулирован на давление пара 0,23—0,26 МПа (2,3—

2,6 кгс/см

4. 12. Включение стерилизатора осуществляется поворотом рукоятки выключателя 31, при этом

загорается сигнальная лампа ЛС1 «Сеть» 13. При наличии достаточного количества воды в парогенера-

торе включаются электронагреватели (см. рис. 1, 2).

4. 13. Стерилизатор имеет устройство для автоматического поддержания рабочего давления

Чувствительным элементом этого устройства является электроконтактный манометр 8, стрелки подви-

жных контактов которого устанавливаются на деления шкалы, соответствующие пределам допустимо-

го изменения рабочего давления.

4. 14. Для защиты электронагревателей от перегорания, в случае понижения уровня воды в па-

рогенераторе ниже минимального, предусмотрено специальное устройство автоматически отключаю-

щее электронагреватели. Чувствительным элементом этого устройства является датчик уровня воды

ДУ 33. Понижение уровня воды ниже минимального, сигнализируется включением сигнальной лампы

Л С 2 «Воды нет» 12.

4. 15. Для подключения защитного заземления на электрощите стерилизатора предусмотрен спе-

циальный болт 10.

5. УКАЗАНИЕ

МЕР БЕЗОПАСНОСТИ

Стерилизатор является сосудом, работающим под давлением. Во избежание аварий при

работе с ним необходимо соблюдать все требования настоящего паспорта и требования «Правила

устройства и безопасной эксплуатации сосудов, работающих под давлением», утвержденных Гос-

гортехнадзором СССР.

5. 2. Стерилизатор соответствует требованиям электробезопасности и выполнен по классу 01 сог-

ласно ГОСТ 12.2—025-76.

5. 3. К обслуживанию стерилизатора допускать лиц, прошедших специальное обучение по обслу-

живанию стерилизатора.

5. 4. Прежде, чем подсоединить стерилизатор к источнику переменного тока, заземлите корпус

стерилизатора.

5. 5. Регулярно после 4—5 циклов стерилизации при наличии давления следует:

а) поднимать шток предохранительного клапана для предупреждения прикипания клапана;

б) продувать водоуказательное стекло путем медленного поворота ручки нижнего крана водоу-

казательной колонки в горизонтальное положение, остерегаясь при этом ожогов.

5. 6. Лицо, ответственное за исправное состояние и за безопасное действие сосуда обязано пери-

одически проверять предохранительный клапан на срабатывание:

В случае неисправности ответственное лицо производит ремонт клапана, его регулировку и плом-

бирование.

5. 7. При стерилизации растворов, "для обеспечения безопасной эксплуатации стерилизаторов,

охлаждение необходимо осуществлять при закрытой стерилизашюнной камере постепенно, не уда-

ляя из нее пар по окончании стерилизационной выдержки.

5. 8. З А П Р Е Щ А Е Т С Я :
а) приступать к эксплуатации стерилизатора до тщательного ознакомления с нгстоящим паспор-

том, а также до обучения обслуживающего персонала соответствующим правилам и положениям;

б) подключать стерилизатор к электросети напряжением 220 В без изменения электросхемы

рис. 2.

в) эксплуатировать стерилизатор при" неисправном или неотрегулированном предохранительном

клапане;

. г) оставлять без присмотра стерилизатор в работающем состоянии;

д) доливать воду в парогенератор через воронку при наличии давления в парогенераторе;
е) открывать крышку стерилизатора при наличии давления в камере;
ж) производить ремонт частей и механизмов стерилизатора при наличии давления в камере;
з) производить ремонт электрооборудования стерилизатора находящегося под напряжением;

и) эксплуатировать стерилизатор при неисправном манометре, а также по истечении срока его

годности;

к) эксплуатировать стерилизатор без заземления.

6. ПОДГОТОВКА СТЕРИЛИЗАТОРА К РАБОТЕ

6. 1. Осмотрите распакованный стерилизатор и определите его состояние после транспортиро-

вания.

6. 2. Проверьте комплектность стерилизатора.

6. 3. Очистите стерилизатор от консервациоаной смазки и протрите насухо, а стерилизационную

камеру промойте горячей водой.

• 6. 4. Поставьте на паровую камеру с подмоткой на краске манометр с соединительной муфтой

и сифонной трубкой, а на парогенератор электроконтактный манометр и подключите к нему провод

от электрощита.

6. 5. Установите стерилизатор в помещении, имеющем электросеть трехфазного переменного

тока, напряжением 220/380 В, частотой 50—60 Гц.

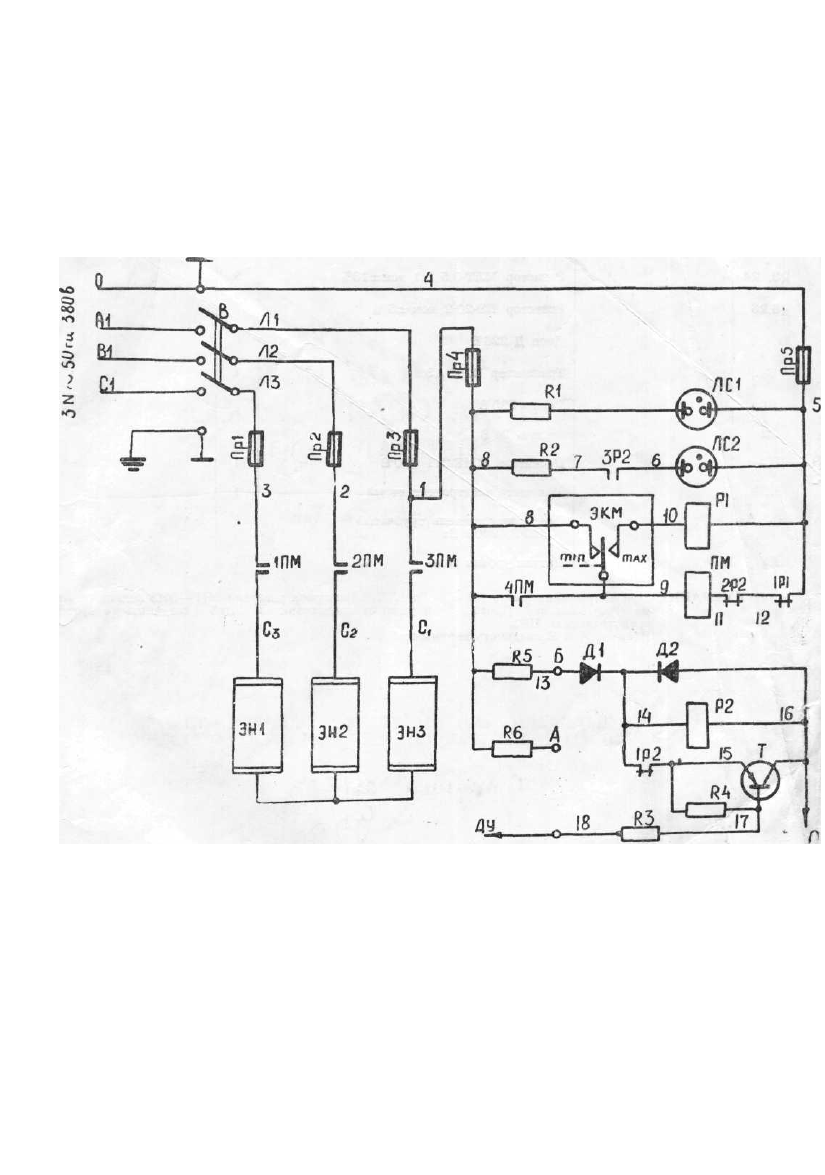

6. 6. Произведите переключения, если это необходимо, согласно примечания к принципиальной

схеме (рис. 2).

ПРИМЕЧАНИЕ. Стерилизатор смонтирован заводом по схеме подключения к сети напряжением 380 В.

6. 7. Заземлите электрощит согласно ПУЭ (правила устройства электроустановок).
6. 8. Подключите электрощит 11 (рис. 1) к сети проводом сечением не менее 2,5 мм

, согласно

принципиальной схеме (рис. 2). ,

6. 9. Подсоедините шланги к спускному крану 32, предохранительному клапану 26.
6. 9. а). Соедините нижний вентиль водоуказательной колонки с канализацией. Подсоедините верх-

ний вентиль водоуказательной колонки к водопроводу, предварительно сняв воронку 27.

6.10. Откройте крышку стерилизатора 23 и~вентиль 25.

6. 11. Закройте нижний вентиль водоуказательной колонки 29.
6. 12. Откройте верхний вентиль водоуказательной колонки.
6. 13. Наполните парогенератор водой через воронку 27 до уровня верхней риски на кожухе

водоуказательного стекла.

6. 14. Закройте верхний вентиль водоуказательной колонки.

6. 15. Закройте вентиль 25.
6. 16. Загрузите в стерилизационную камеру материал, подлежащий стерилизации, причем пер-

вую загрузку материала рекомендуется производить в предварительно нагретый стерилизатор.

6. 17. Закройте крышку стерилизатора и поворотом прижима 24 по часовой стрелке плотно подо-

жмите крышку.

6. 18. Поставьте стрелки электроконтактного манометра в положения, указывающие пределы

.автоматического поддержания давления в зависимости от вида стерилизуемого материала.

При этом нижнюю стрелку установите по нижнему предельному значению рабочего давления, а

верхнюю — по верхнему предельному значению рабочего давления.

Например: при давлении пара 0,11+0,02 МПа (1,1+0,2 кгс/см

)' верхнюю стрелку установите на

давление 0,13 МПа (1,3 кгс/см

), нижнюю — 0,11 МПа (1,1 кгс/см

7. ПОРЯДОК РАБОТЫ

7. 1. Включите выключатель 31, при этом загорится сигнальная лампа 13 «Сеть» рис. 1.
7. 2. При достижении давления пара в парогенераторе, соответствующему режиму стерилизации,

откройте спускной кран 32, а затем вентиль 25 на 1/2—iy

оборота. При этом давление пара в стерили-

зационной камере должно быть в пределах

0,01

—0,02 МПа (0,1—0,2 кгс/см

). Появление через отвер-

стие крана непрерывной струи пара считать началом продувки (вытеснение воздуха из стерилизацией-

ной камеры и стерилизационных коробок), которая продолжается в течение 10 мин

7. 3. Закройте кран 32 по окончании продувки, откройте полностью вентиль 25 и доведите давле-

ние в стерилизационной камере до показания соответствующему режиму стерилизации.

7. 4. При достижении заданного рабочего давления, что совпадает с первым автоматическим

отключением электронагревателей, отметьте время начала стерилизации.

7. 5. Стерилизация в стерилизаторе осуществляется водяным насыщенным паром с температурой:

132°С±2 (давление 0,2±0,02 МПа (2±0,2 кгс/см

) в течение 20+2 мин.

120°С+2 (давление 0,11+0,02 МПа (1,1+0,2 кгс/см

) в течение 4 5 + 3 мин.

В начале стерилизации для удаления остатка воздуха и конденсата из стерилизационной камеры

один—два раза на 30" сек. открывайте спускной кран 32.

7. 6. По окончании времени стерилизации закройте вентиль 25 и выпустите пар из паровой каме-

ры через спускной кран 32 в атмосферу или сосуд с водой.

7. 7. После того, как давление в паровой камере 21 по манометру 15 упадет до нуля и из шланга

спускного крана прекратится парение, откройте крышку камеры стерилизатора и приступите к

выгрузке стерилизуемого материала.

7. 8. При проведении последующих стерилизаций необходимо иметь ввиду:

а) если уровень воды выше нижней риски на водоуказательной колонке (не менее 3 см) воду

в парогнератор можно не добавлять.

7. 9. Если во время стерилизации датчик уровня воды-отключил электронагреватели и на элек-

трощите загорится сигнальная лампа «Воды нет», выключите стерилизатор^ выпустите пар из стери-

лизатора через спускной кран 32, а затем наполните парогенератор водой.

При этом нужно учесть, что процесс, стерилизации нужно повторить полностью.
7. 10. При работе стерилизатора на режимах, не предусмотренных в пункте 7. 5. следует пользо-

ваться таблицей зависимости температуры от давления:

Р изб. МПа (кгс/см

)

t°C

0,1 (I)

119,6

0/2 (1.2)

122,6

i>,!3 (1.3)1 0,14(1.4)

124

125,4

0.15(1,5)

126,8

0.16(1,6)

128,1

0,17(1,7)

129,3

0,18. (1,8)

130,6

0,19 (1.9)

131,7

8. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

8. 1. Техническое обслуживание стерилизатора и устранение неисправностей должно производить-

ся квалифицированными специалистами: электриком и слесарем-сантехником.

8. 2. При техническом обслуживании стерилизатор должен быть отключен от сети, а давление

в стерилизаторе должно быть равно атмосферному.

8. 3. Для обеспечения нормальной работы стерилизатора необходимо:
а) следить за чистотой и исправным состоянием его частей и механизмов;
б) периодически, не реже 1 раза в день, покрывать мелом или графитом резиновую прокладку 19

во избежание прикипания ее к крышке 23;

в) не допускать попадания воды в электрощит;

г) периодически смазывать винт корпуса прижима тугоплавкой смазкой;

д) ежедневно проверять исправность манометров;
е) перед каждым включением стерилизатора проверять исправность предохранительного клапана
ж) периодически, не реже чем через 3 месяца работы, очищать от накипи электронагреватели

для увеличения срока службы и сохранения КПД.

з) ежедневно, после окончания работы., сливать воду из парогенератора.
и) производить очистку электрода датчика уровня воды от накипи не реже 1 раза в 2—3 меся-

ца, предварительно вывернув датчик.

9. П Е Р Е Ч Е Н Ь

Наиболее часто встречающихся и возможных неисправностей

Наименование неисправности

внешнее проявление и дополни-

тельные признаки

Вероятная причина

Метод устранения

Примечание

Манометр не показывает давле-

ние пара при наличии давления в

стерилизаторе.

Засорилась сифонная

трубка

При очевидном отсутствии дав-

ления пара стрелка манометра не

стоит на нуле.

Поврежден механизм

манометра.

Предохранительный клапан при

достижении давления 0,26 МПа

(2,6 кгс/см

) не выпускает пар.

Клапан прикипел

к седлу.

Парение из-под крышки

Недостаточная затяжка

крышки корпусом при-

жима.

В водоуказательнои колонке уро-

вень воды остается постоянным.

Засорены проходы
вентилей.

Сигнальная лампа 13 не горит.

Отсутствие напряжения

в электрической сети.

Перегорела сигнальная

лампа, перегорел пре-

дохранитель или неис-

правен пакетный вык-

лючатель.

Сигнальная лампа 12 не горит

при уровне воды в водоуказатель-

ном стекле ниже ншкнего предела.

Перегорела лампа.

Выпустите пар, прочистите вхо-

дное отверстие манометра и сифон-

ную трубку.

Снимите манометр, замените

новым. Неисправный подлежит р••-

монту и проверке в Гослаборатор! i л

Продуйте клапан, для чего надо

несколько раз приподнять шток

клапана.

Выпустите пар и затяните крыш-

ку корпусом прижима.

Выпустите пар и прочистите

вентиля водоуказательнои колонки.

Найдите и устраните неисправ-

ность в электрической сети.

Перегоревшие части замените

новыми.

Замените лампу.

ПРИМЕЧАНИЕ. Небольшие расхождения иллюстраций и текста в паспорте с изделием возможны, вследствие

технического совершенствования конструкции изделия.

10. СВИДЕТЕЛЬСТВО О ПРИЕМКЕ

Стерилизатор паровой ГК-ЮО-2 заводской номер _ соответствует

ГОСТ 19569-74 и признан годным для эксплуатации.

Дата выпуска

М. П.

Подпись лиц, ответственных за

приемку

П. ПРАВИЛА ХРАНЕНИЯ

11.

1. Стерилизатор должен храниться в закрытом отапливаемом помещении при температуре

от -И°С до +40° С с относительной влажностью не более 80% при 25° С.

Воздух помещения не должен содержать примесей, вызывающих коррозию.

11. 2. Предельный срок защиты без переконсервации 5 лет.

Стерилизаторы в процессе хранения должны подвергаться выборочному визуальному осмотру с

целью установления технического состояния защиты

12. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

12. 1. Срок гарантии устанавливается 18 месяцев.

Начало срока гарантии исчисляется со дня ввода стерилизатора в эксплуатацию, но не позднее 6 ме-

сяцев со дня получения стерилизатора потребителем.

В течение гарантийного срока завод-изготовитель безвозмездно ремонтирует или заменяет изде-

лие и его части.

Гарантийный ремонт и замена изделия производится в мастерских «Медтехника» или заводом-

изготовителем.

Пересылка изделий подлежащих гарантийному ремонту или замене, производится за счет завода-

изготовителя.

Адрес завода: 625035, г. Тюмень, ул. Республики, 205, завод медицинского оборудования и инстру-

ментов.

13. СВЕДЕНИЯ О РЕКЛАМАЦИЯХ

13.

Завод принимает на себя обязательство в случае поломок деталей или узлов, происшедших

в течение вышеуказанного гарантийного срока по причинам недоброкачественного материала, непра-

вильной обработки или сборки, обеспечить потребителя бесплатно новой деталью (узлом) взамен

поломавшейся или заменить стерилизатор.

13. 2. Для определения причины поломки необходимо составить акт по установленной форме.

13. 3. К рекламации следует приложить:

а) заключение комиссии, составляющей акт о причинах поломки;

б) гарантийный талон.

13. 4. Без вышеуказанных документов, завод рекламации не принимает.

13. 5. Рекламации на детали и узлы, подвергавшиеся ремонту у потребителя, заводом не рассмат-

ривается.

Рис. 1 Стерилизатор паровой ГК-100-2

1-постамент, 2-болт корпуса, 4-электронагреватели, 5-крышка парогенератора, 6-трубка сифонная,

8-манометр электроконтактный, 9-патрубок, 10-болт защитного заземления, И-электрощит, 12-лампа
сигнальная «Воды нет», 13-лампа сигнальная «Сеть», 14-рычаг, 15-манометр, 16-трубка сифонная,

17-кожух камеры, 18-кольцо опорное, 19-прокладка резиновая, 20-кожух крышки ,21-камера паровая,

22-камера стерилизационная, 23-крышка, 24-корпусприжима, 25-вентиль Г', 26-клапан предохранитель-
ный, 27-воронка, 28-парогенератор, 29-колонка водоуказательная, 31-рукоятка выключателя, 32-кран
спускной, 33-датчик уровня.

Рис. 2. Схема электрическая принципиальная стерилизатора ГК-100-2

Поз.

обознач.

Пр1ПрЗ

Пр4,

Пр5

ЛС1,

ЛС2

Rl. R2

R3. R4

R5.R6

Д1, Д2

Р1

Р2

ПМ

ЭКМ

ЭН1-ЭН.З

ДУ

Обозначение

Наименование

Выключатель 25 А, 380 В

Предохранитель ПР-2 15 А, 220 В

Предохранитель ПМ-20 2 В

Лампа ТН-02-2

Резистор МЛТ-0,5 180-390 ком±1О%>

Резистор МЛТ-0,5 5,1 ком±10%

Резистор ПЭ-20-2 ком ±5 %

Диод Д 226 Б

Транзистор П201 АЭ

Реле =220В

Реле = 24 В

Пускатель ПМЕ-211 220 В

Манометр электроконтактный

Электронагреватель трубчатый

220 В, 2000 Вт

Датчик уровня воды

Кол.

' 2

Примечание

ПРИМЕЧАНИЕ. При напряжении в сети 3 N 5 0 Гц 220 В электронагреватели ЭН1—ЭНЗ подключить по схе-

ме «треугольник». Провод 4, идущий от предохранителя Пр5, соединить с проводом 3

•предохранителя ПР1.

Клеммы А и Б соединить перемычкой.

///////////////////////////////////////
