ИСТОЧНИК ПИТАНИЯ Z-1OOO.1. Паспорт

ИСТОЧНИК ПИТАНИЯ

Z-1OOO.1

СОДЕРЖАНИЕ

1.

НАЗНАЧЕНИЕ АППАРАТА

2.

ПЕРЕЧЕНЬ ЭЛЕМЕНТОВ

3.

ТЕХНИЧЕСКИЕ ДАННЫЕ

4.

ОПИСАНИЕ УСТРОЙСТВА, ПРИНЦИПЫ РАБОТЫ И ПОДГОТОВКИ

АППАРАТА К РАБОТЕ

4.1. Конструкция и установка аппарата

4.2. Регулировка выходного напряжения

4.3. Описание принципа работы аппарата .... <

5.

ПРЕДУПРЕЖДЕНИЯ И СРЕДСТВА ЗАЩИТЫ

6.

УХОД И ПРОВЕРКА ТЕХНИЧЕСКОГО СОСТОЯНИЯ

7.

ХРАНЕНИЕ И ТРАНСПОРТИРОВКА ИСТОЧНИКОВ ПИТАНИЯ

8.

ПЕРЕЧЕНЬ ЭЛЕКТРИЧЕСКИХ ЭЛЕМЕНТОВ ИСТОЧНИКА ПИТАНИЯ

Z-1000.1

9.

ТАБЛИЦА СОЕДИНЕНИЯ ИСТОЧНИКА ПИТАНИЯ Z-1000.1

ПЕРЕЧЕНЬ ЧЕРТЕЖЕЙ

Рис. 1. Вид и размеры источника Z-1000.1

Рис. 2. Вид передней панели с элементами

Рис. 3. Блок-схема

Рис. 4. Выемка в стене

Рис. 5. Вводные отверстия

Рис. 6. Зажимная планка источника

Рис. 7. Зажимная планка трансформатора

Рис. 8. Переключение провода

Рис. 9. Электрическая схема источника

 z-1000.1

3

3

3

4

4

5

6

6

7

7

8

9

1. НАЗНАЧЕНИЕ АППАРАТА

Источник питания Z-1000.1 (рис. 1) предназначен для совместной

работы с лампой L1 мощностью 325 Вт (например ВН500) или 260 Вт

(ВН400). Мощность лампы L1 не может перевышать 585 Вт (ВН910).

Источник содержит схему автоматического подключения питания к

внешней аварийной сети (24 В) в случае перепада напряжения

главной сети. Возможно питание источника от аварийной сети

24 В~ после закорачения резисторов R1 и R2.

Комплект состоящий из источника питания Z-1000.1 и галогенного

светильника типа ВН500 или ВН910 является основным современным

источником освещения операционного поля в больницах, характери-

зующимся, большой освещенностью места работы/ высоким энергети-

ческим к.п.д, и большой надежностью.

По сравнению о комплектами изготовляемыми до сих пор этот ком-

плект имеет меньшие габариты и вес при сохранении прежних или

лучших параметров освещенности.

2. ПЕРЕЧЕНЬ ЭЛЕМЕНТОВ

Перечень запчастей

1. Предохранитель - пробка E16-Wtam 6/500

2. Сигнализационная лампочка BA7s 24 В

3. Предохранители В-40А

4. Предохранители В-ЗОА

Перечень сменных частей

2 шт.

2 шт.

2 шт.

2 шт.

П.н.

1

2

Наименование

частей

Трансформатор Тг

Переключатель W

Номер рис. или

номер по ката-

логу

Z.1000-B.01

Ьк15-1/5104

Кол-во частей на

100 шт. изделий

на 1
год

1

1

на 2

года

1

2

на 5

лет

3

5

3. ТЕХНИЧЕСКИЕ ДАННЫЕ

1 . Номинальное напряжение

2. Рабочая частота

220/240 В

50 Гц

3. Максимальная выходная мощность

источника питания Z-1000.1

4. Номинальное выходное напряжение

5. Степень защиты от поражения

электрическим током

6. Тип защиты

585

 Вт

24,5 В

И

н

Источник питания не производит радиопомех и сетевых помех.

ПРИМЕЧАНИЕ:

В источнике предусмотрена возможность регулировки выходного на-

пряжения в пределах от 24,5 В до 26 В через 0,5 В путем пере-

ключения ответвлений трансформатора. Однако переключение напря-

жения (согласно пункту 4.2. инструкции) следует производить по-

сле включения источника питания с особой осторожностью из-за

присутствия напряжения на зажимах соединительной планки и зажи-

мах контакторов.

4. ОПИСАНИЕ УСТРОЙСТВА, ПРИНЦИПА РАБОТЫ И ПОДГОТОВКИ АППАРАТА

К РАБОТЕ

4.1. Конструкция и установка аппарата

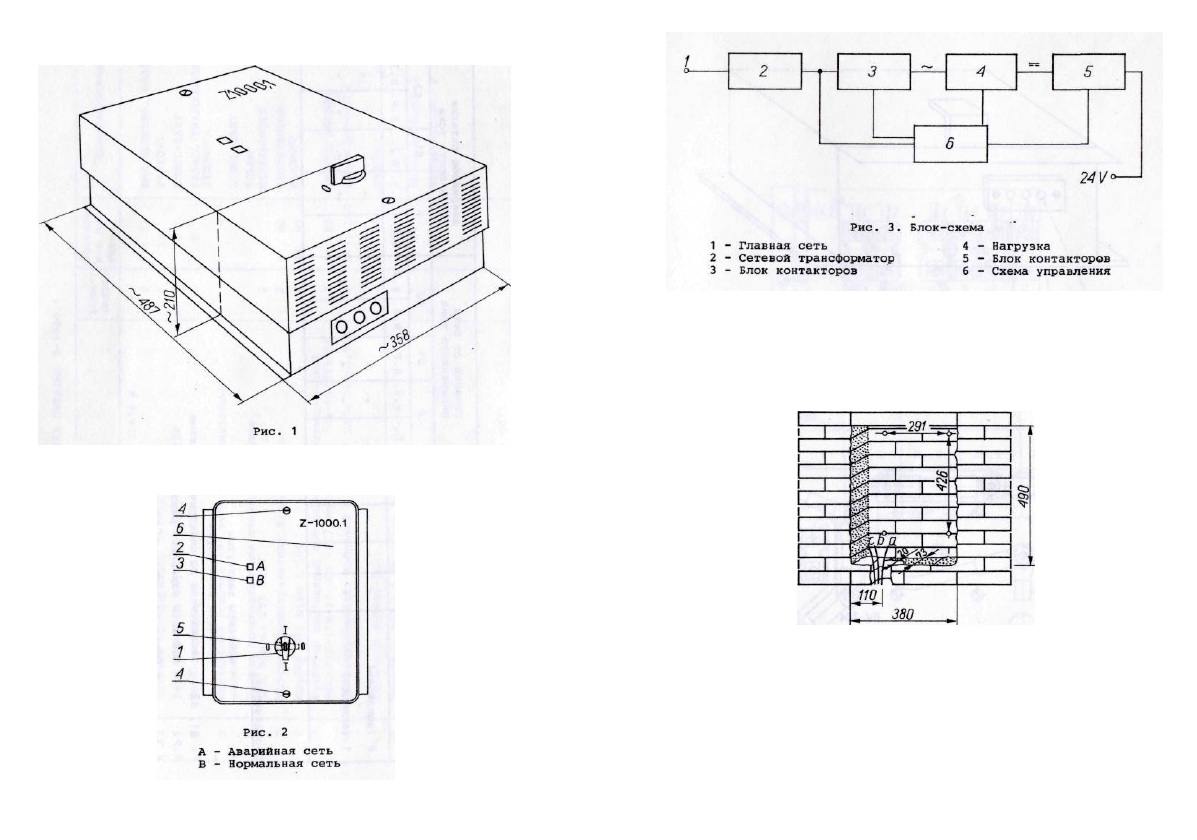

Источник питания Z-1000.1 выполнен в виде ящика (рис. 1) преду-

смотренного к установке в стене, в которой необходимо произвести

отверстие показанное на рис.4. Перед установкой ящика в отверстие

(рис. 4) необходимо вывинтить два винта (рис. 2 поз. 4) крепящие

переднюю панель (рис. 2 поз.  6 ) .

После снятия передней панели установить источник в отверстие, к

которому должны быть подведены провода ламп и питающей сети.

Длина проводов введенных : в источник должна составлять около

30 см.

ПРИМЕЧАНИЕ:

Рекомендуемые сечения медных проводов

 и их рабочие

 напряжения

следующие:

а/ провода питания лампы х 24 В

б/ провода аварийной сети 24 В =

в/ провода главной сети 220/240 В

г/ провода главной сети 110/127 В

6 г 10 мм

16 ? 25  м м

2

2,5 -г 4  м м

2

4  м м

2

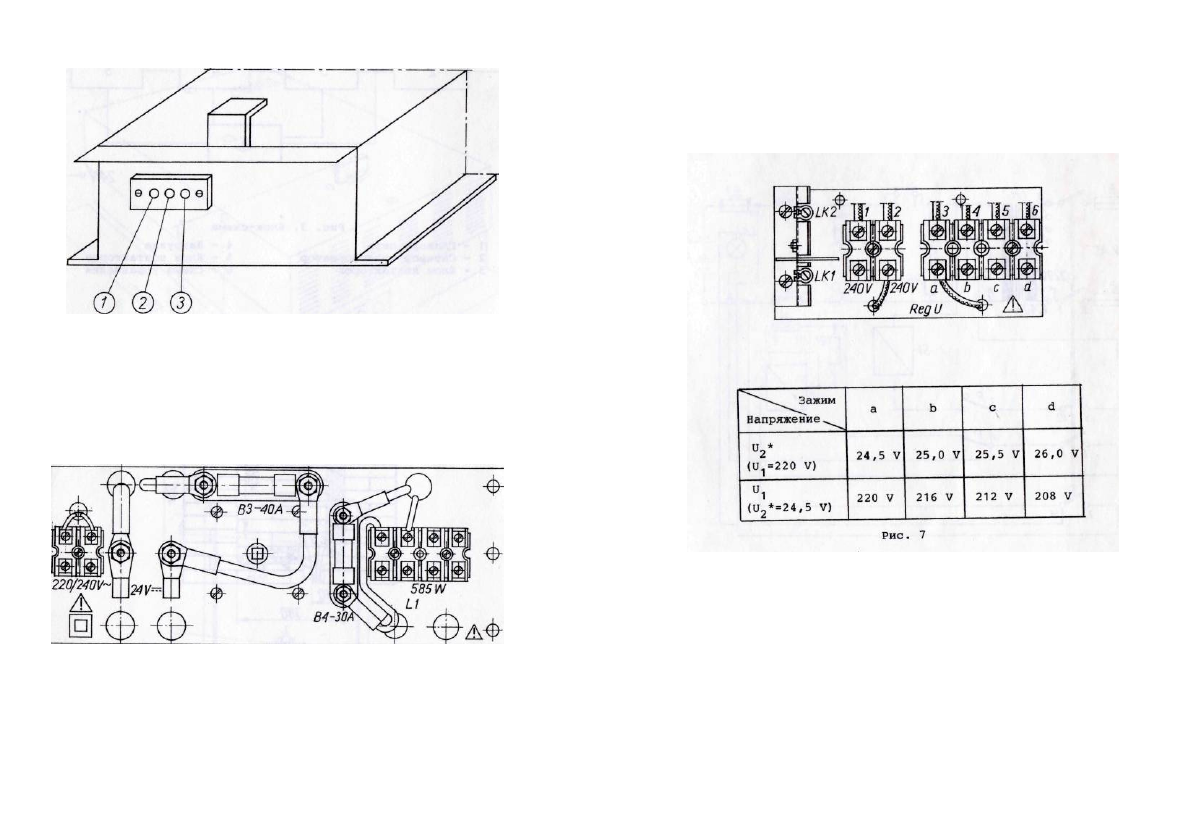

Перечисленные провода а, б, в следует ввести в вводные отвер-

стия 1, 2, 3 (рис. 5) учитывая, что:

- отверстие 1 предназначено для сетевых проводов - в

- отверстие 2 предназначено для проводов аварийной сети - б

- отверстие 3 предназначено для проводов осветительной

лампы - а.

Введенные в источник питания сетевые провода и провода лампы

необходимо присоединить к зажимной планке, а провода аварийной

сети к кабельным наконечникам согласно обозначению на рис. 6.

Необходимо проверить присоединены ли провода находящиеся на

зажимной планке трансформатора (рис. 7) к зажимам обозначенным

номерами 2 и 3 (буква "а") для напряжения 220 В или 110 В, а

также 1 и 3 (буква "а") для напряжения 240 и 127 В.

После этого можно проверить работу источника питания устанавли-

вая ручку переключателя (рис. 2 поз. 1) в положении 1 (рис.  2 ) .

Питание ламп от сети сигнализируется свечением зеленой лампочки

(рис. 2 поз. 3) а присутствие аварийного напряжения - белой

лампочки (рис. 2 поз.  2 ) .

Источник питания защищен двумя встроенными предохранителями 6 А

для сети 220/240 В и 10 А для сети 110/127 В.

4.2. Регулировка выходного напряжения

Регулировка напряжения питающего лампу производится путем пере-

ключения ответвлений первичной (сетевой) обмотки трансформатора.

Напряжение на зажимах Ы источника питания (рис. б) при полной

нагрузке и номинальном значении сетевого напряжения указано в

таблице на рис. 7.

Напряжение питания лампы следует измерить на зажимах лампы

в месте указанном в инструкции по обслуживанию установки све-

тильника. Напряжение должно составлять 24 B_

Q

', В при номиналь-

ном значении сетевого напряжения.

В случае обнаружения непрерывного

 понижения

 или

 повышения

 сете-

вого напряжения, необходимо изменить подключение

 проводов

 к за-

жимам Т-2 и "а, Ь, с, d" (рис.  7 ) .

Также в случае длинных проводов

 питания лампы напряжение

 пита-

ния лампы при подключении провода к зажиму "а" рис. 7 может

оказаться слишком низким при правильном сетевом напряжении.

В этом случае также необходимо изменить соответствующее подклю-

чение провода к зажимам "a-d" рис. 7.

4.3. Описание принципа работы

Питание лампы может осуществляться как от главной так и от ава-

рийной сети.

Работа источника питания от главной сети сигнализируется свече-

нием зеленой контрольной лампочки 3 рис. 2, а присутствие ава-

рийного напряжения питания - белой контрольной лампочки 4 рис. 2.

Блок-схема работы элементов источника питания представлена на

рис. 3.

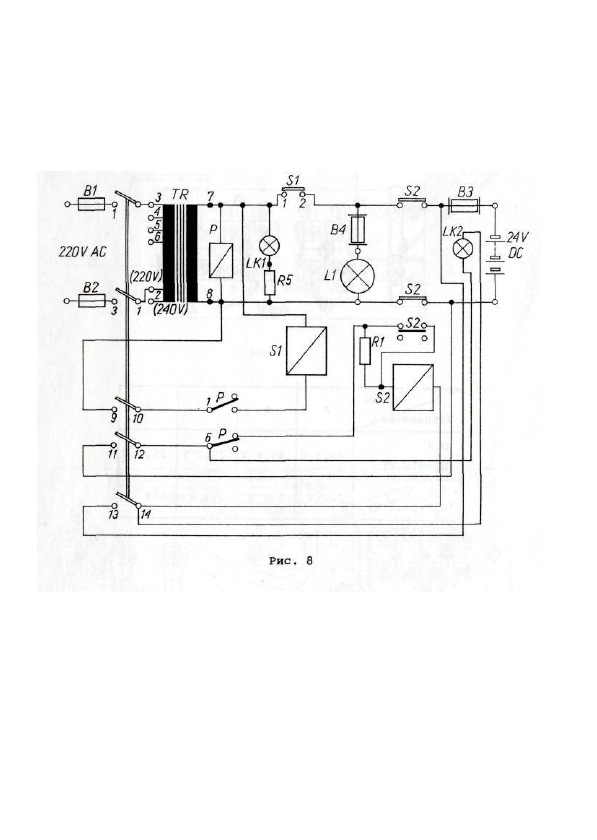

Принципиальная электрическая схема источника питания Z-1000.1

представлена на рис. 8, а обозначения и перечень элементов -

в пункте 8.

Принцип работы источника питания следующий:

Контактор S1 управляет питанием лампы от главной сети a S2 от

аварийной сети.

Роль цепи управления при передаче напряжения главной сети ис-

полняет реле Р, которое включает питание контакторов в зависи-

мости от присутствия сетевого напряжения. Состояния отдельных

элементов в различных вариантах работы указаны в таблице сое-

динений - пункт 9 .

5. ПРЕДУПРЕЖДЕНИЯ И СРЕДСТВА ЗАЩИТЫ

Источник питания изготовлен в ц степени защиты от поражения

электрическим током.

Однако после снятия передней панели рис. 2 поз. 6 существует

свободный доступ к контактам зажимной планки источника питания

и зажимной планки трансформатора. На этих зажимах, а также под-

ключенных к ним проводах и контакторах существует сетевое на-

пряжение. Поэтому прежде чем приступить к подключениям или пере-

ключениям необходимо выключить сетевое напряжение подводимое к

источнику питания.

Замену предохранителей можно производить при источнике питания

выключенном с помощью переключателя. В случае если новые предо-

хранители, номинальный ток которых выбран правильно, перегорают

немедленно после замены, необходимо уведомить об этом ремонтную

службу с целью проведения проверки источника питания, лампы,

проводки и исключения повреждения.

Ремонт и регулировку разрешается производить подготовленному

персоналу с соответствующими квалификациями по технике безопа-

сности по электрическим аппаратам на напряжение до 1000 В.

6. УХОД И ПРОВЕРКА ТЕХНИЧЕСКОГО СОСТОЯНИЯ

Уход заключается в проведении периодических осмотров источника

питания по крайней мере один раз в год.

В объем осмотра должна входить проверка состояний контактов в

контакторах, работы контакторов, реле и переключателя, подтяжка

винтов на зажимах контакторов, реле, переключателя, трансформа-

тора и в зажимных планках.

Необходимо также очистить с помощью пылесоса полость источника

питания в случае его запыления, а также проверить его работу.

Проверка работы источника питания заключается в измерении вы-

ходных напряжений согласно пункту 4.2. в разных положениях пере-

ключателя, при питании от сетевого и аварийного напряжения.

7. ХРАНЕНИЕ И ТРАНСПОРТИРОВКА ИСТОЧНИКОВ ПИТАНИЯ

Источники питания следует транспортировать и хранить в завод-

ской упаковке и в нормальных физических условиях окружающей

среды.

Максимальное количество упаковок уложенных одна на другой не

может превышать числа указанного на упаковке или в инструкции

по упаковке.

00

 8. ПЕРЕЧЕНЬ ЭЛЕКТРИЧЕСКИХ ЭЛЕМЕНТОВ ИСТОЧНИКА ПИТАНИЯ Z-1000.1

п.н.

1

2
3
4

5

6

7
8
9

10

11
12
13

14

Наименование элемента

Трехконтактный воздушный контактор SLA16 »
по каталогу В172 1221 VO
Сетевой транформатор Z-1000.В.01
Реле Р15

 №

 по каталогу 1505 1322 3024

Переключатель Ьк 15-1/5104

Контактная розетка для реле - р с винтовыми

зажимами Gz11
Гнездо предохранителя стенное закрытое

Е16 Bim-Gs 25A 500V

Головка предохранителя BiUE16 8682

Пробка W16 wtsm 6/500
Резистор постоянный проволочный пементированный

RDC-21Q-25W-27 Ohm (27 ом - 25 Вт) 10%-55/155/04

Сигнализационная лампочка с цоколем BA7s 24B-0,08A

Резистор Z-1000-DO2

Резистор МЛТ 0,5 Вт 62 ом  - 1 5 %

Предохранитель ВЗО

Предохранитель В40

Коли-
чество

2
1

1
1

1

2
2
2

2
2

2

1
1
1

Обозначе-

ние по
схеме

S1 , S2

TR

Р

W

В1 , В2

В1 , В2

R1 , R2
LK1 , LK2

R3, R4

Р5
В4
ВЗ

Производитель

EMA-ELESTER,

 b6di

FAMED-1
LUMEL-ZARY
SPAMEL-TWARDOGORA
SYCOWSKA

LUMEL-ZARY

POLAM
MYSbAKOWICE
DYSTRYBUTOR

TELPOD KRAKOW
POLAM KATOWICE

FAMED-1

TELPOD

APENA-BIELSKO B.

APENA-BIELSKO B.

9. ТАБЛИЦА СОЕДИНЕНИЙ ИСТОЧНИКА ПИТАНИЯ Z-1000.1

Положение ручки

переключателя

0 (выключен)

1 (включен)

Контакты

переключателя

1,3

9

•

11

13

+

Питание от
переменного

Р

Н.Р.

+

Н.З.

+

S1

Н.Р.

сети

тока

S2

Н.Р.

-

Н.З.

:

Аварийное питание

24 В пост, тока

Р

Н.Р.

-

Н.З.

+

S1

Н.Р.

-

S2

Н.Р.

•

Н.З.

:

Обозначения:

+ - контакты замкнутые

- контакты разомкнутые

Р/ S1, S2 - обозначения по электрической схеме

Н.Р. - контакты нормально разомкнутые

Н.З. - контакты нормально замкнутые

С

Рис. 4

10

11

Рис.

 5

Рис.

 6

12

13
