БОРМАШИНА СТОМАТОЛОГИЧЕСКАЯ ЭЛЕКТРИЧЕСКАЯ ДЛЯ ЗУБОТЕХНИЧЕСКИХ РАБОТ СТАЦИОНАРНАЯ С ГИБКИМ РУКАВОМ БЭТСГ-03. Паспорт тВЗ.551.001 ПС

БОРМАШИНА

СТОМАТОЛОГИЧЕСКАЯ

ЭЛЕКТРИЧЕСКАЯ

ДЛЯ ЗУБОТЕХНИЧЕСКИХ

РАБОТ

СТАЦИОНАРНАЯ

С ГИБКИМ РУКАВОМ

БЭТСГ-03

П а с п о р т

тВЗ.551.001 ПС

ВНИМАНИЮ ПОТРЕБИТЕЛЕЙ!

Прежде чем приступить к работе, необходимо подробно ознакомиться

с настоящим паспортом, где изложены все основные положения.

Запрещается при подключенной к питающей сети бормашине нршгшо-

дить устранение неисправностей.

Бормашина должна быть заземлена. Без заземления пользоваться бор-

машиной категорически запрещается.

Нииду постоянного совершенствования конструкции может быть неко-

торое носоотнек"гипс текстовой части паспорта и рисунков поставляемо-

му и 1ДГЛИК1, что не ил и ист ни сю функциональные сиойстна.

11грсчш!. рисунком (схем), пложенных пли иклееиных и мжтонщий пис-

l l o p l ••

I'IIC.

 4.

 Схгми «лектричеекии иринцимнплышн бормашины Г>.ЧТСГ-()3.

1. НАЗНАЧЕНИЕ ИЗДЕЛИЯ

1.1. Бормашина БЭТСГ-03 предназначена для механической обработки зуб-

ных протезов из пластмассы и металла инструментом, закрепленном в на-

конечнике, при выполнении зуботехнических работ в технических кабинетах

стоматологических поликлиник.

1.2. Нормальные условия эксплуатации бормашины: температура ок-

ружающего воздуха от -

г

-10°С до ~|-35

о

С, относительная влажность воздуха

до 80% при температуре +.25°С.

2.

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

2.1. Номинальное напряжение питания частоты (50±0,5) Гц — 220 В.

2.2. Полная потребляемая мощность — не более 250 В.А.

2.3. Минимальная частота вращения шпинделя держателя наконечника

при нагрузке вращающим моментом 10 мН-м (0,10 кгс. см) —не более

16,7 (1000)  с "

1

 (об/мин.)

2.4. Максимальная частота вращения шпинделя держателя наконеч-

ника при нагрузке вращающим моментом 50 мН . м (0,5 кгс . см) не менее

133 (8000)  с "

1

 (об/мйн).

2.5. Режим работы: 45 мин — работа; 15 мин — перерыв.

2.6. Время установления рабочего режима, исчисляемое с момента вклю-

чения бормашины в работу под нагрузкой — не более 20 с.

2.7. Средняя наработка на отказ бормашины — не менее 500 циклов.

Показатели безотказности гибкого рукава и наконечников должны соот-

ветствовать нормативно-технической документации на них.

2.8. Средний срок службы до списания — не менее 10 лет.

Сроки службы гибкого

 рукава

 и наконечников должны соответствовать

нормативно-технической документации на них.

За критерий предельного состояния принимается состояние изделия,

при котором восстановление работоспособности или электробезопасности не-

возможно или экономически нецелесообразно.

2.9. Габаритные размеры:

высота— (205±10) мм

длина — (256±10) мм

ширина — (122±10) мм

2.10. Масса бормашины — не более 12 кг.

2.11. Сведения о содержании драгоценных материалов приведены в при-

ложении 4.

2.12. Сведения о содержании цветных металлов приведены в приложе-

нии 5.

3

3. КОМПЛЕКТ ПОГ.ТЛНКИ

3.1. Комплект поставки бормашины должен < поямтстютгь указан-

ному в табл. 1.

Т п б

 л

 и ц а 1

Наименование

* Бормашина БЭТСГ-03 (с рукавом гиб-
ким РГШ-10 или РГТ-10)

Запасные части

"'Наконечник зуботехнический НЗТМ-Н-40

Вставка плавкая ВШ-1 (2,0А; 250В)

Щетка к электродвигателю (доработка)

Масло турбинное марки Т22, 50 см

3

(50 мл), но флаконе

Принадлежности

Ключ гмсцшим.ниЛ

' • MiicjtiMiKii дли TI'XIIII'IITKOIO млело М 1

.V  ш т о п к а Пирм и in II ни

Эксплуцщционнпм документации

Пшморт

ОА<ПНЛЧ«И1И

докумгнта

тВб.330.005

ТУ 64-1-1262-79
ОЮО.480.003 ТУ

НЛ49.000.11

ГОСТ 32-74

ПЛ49.000.07

ОСТ 6 19 298 70

TIM.I76.IXKI

т11.1ЬГ>|.(Н)1 ПС

Кол.,

шт.

1

2

2

2

1

1

Примечания: |. * Допугкагтги рукав IHOKHA PI III И) или 14 1 II) укладыпмп. п комплект бор-

МВШИНМ Н унаКОПКГ ИШОЛа-Н'И'ОТОПНТСЛМ

2. ** Количество и комплект!' при погтппкг ЦНМУ МО ('.('.('.I

1

 У шт

3. Допускается замена на наконечник 1ПТ-1п ТУп4-|-Ш?./и

4. УСТРОЙСТВО И ПРИНЦИП 1'М.ОТЫ

Бормашина (рис. 1) состоит из элсктродшп пили 1. прикрепленного к

кронштейну 9, имеющему возможность понорспи ни 'Ml ни тулке крышки 8.

Крышка 8 закрывается панелями 2 и

 'Л.

 Пи псргмигН п.шгли

 2

 находится

ручка 4 плавного регулирования частоты иришпшн шешродиипггеля. На

задней панели 3 расположены выводы спешно нпГй-ли 1> и кмЛглн педали 7,

держатели вставок плавких 10. Внутри крышки pju ииложгм ин'ктронный блок

плавного регулирования частоты вращения :>лек1 роднит и->ы и дешли фильтра

гашения радиопомех. Для пуска электроднипггелч применена мсдиль 5.

Бормашина БЭТСГ-03 — настольного тиип. Они комплектуется гибким

рукавом типа РГШ-10 или РГТ-10.

Принцип действия бормашины заключ.итчн и игргдичс вращающего

момента от электродвигателя 1 на инструмгш i мимшш.ю гиПкого рукава 11

и наконечника.

Принципиальная электрическая схема опрмнишмы иринедсна на рис. 2.

Перечень элементов схемы электрической прннциниплыюй принеден в табл. 2.

4

Перечень элементов схемы

электрической принципиальной

Т а б л и ц а 2

Поз.

Обоз-

начение

М

S

LI, L2

С1

С2, СЗ

С4, С5

С6

С7

С8, С9

СЮ

СП, С12

Fl, F2

Rl, R2

R3

R4

R5, R17

R6

Наименование

Электродвигатель ЭК-8А тВ5Л 12.001
Педаль тВ6.356.002
Дроссель фильтра БЭС-10.00.160
Конденсатор МБГЧ-Ы-250В-0,5мкФ±10%
ОЖО.462.141 ТУ

Конденсатор КТ-1-М1500-470пФ=Ы0%— 3
ГОСТ 23385-78

или

Конденсатор К15-5-Н20-3.0кВ-470пФ±10%
ОЖО.460.084ГУ '

Конденсатор К73-15-400В-0,1мкФ±Ю%
ОЖО.461.107 ТУ
Конденсатор К50-16-6,ЗВ-200мкФ
ОЖО.464.111 ТУ

или

Конденсатор К50-35-6,ЗВ-220мкФ
ОЖО.464.214 ТУ

Конденсатор МБМ-.160В-0,05мкФ± 10%
ОЖО.462.147 ТУ

или

Конденсатор К73-15-160В-0,05мкФ±10%
ОЖО.461.107 ТУ

Конденсатор КЮ-7В-Н90-0,022мкФ+20%

ОЖО.460.208 ТУ
Конденсатор К50-16-16В-10мкФ. ОЖО.464.111 ТУ

или

Конденсатор К50-35-63В-10мкФ
ОЖО.464.214 ТУ

Конденсатор К15-5-Н20-ЗкВ-4700 пФ±20%
ОЖО.460.084 ТУ

Вставка плавкая ВШ-1 2,0А 250В

ОЮО.480.003 ТУ

Резистор МЛТ-2-15кОм±Ю%-Д1-Р
ОЖО.467.180 ТУ

Резистор МЛТ-0,5-1кОм±10%-А-Д1-Р
ОЖО.467.180 ТУ

Резистор СПЗ-9а-П-150кОм±20%-20
ОЖО.468.357 ТУ

Резистор МЛТ-0,25-1кОм±10%-А-Д1-Р
ОЖО.467.180 ТУ

Резистор МЛТ-0,25-36-кОм±5%-Д1-Р
ОЖО.467.180 ТУ

Кол.

1
1

2

1

2

2

2

1

1

1

1

2

1

1

2

2

2

1

1

2

1

Приме-
чание

i и д и .

ii н г i i и .1 и ц ы 2

Поз.

Обоз-

начение

R7, R11

R8

R9,

 R12

R15, R16

R10
R13
R14

R18

VI

V2

V3, V11

V4
V5
V6

V7, V9

V10, V13

V8,

 V12

Наименование

Резистор МЛТ-0,25-100кОм-Ы0%-Д1 Р
ОЖО.467.180 ТУ
Резистор МЛТ-0,25-15кОмч-10%-Д1-Р
ОЖО.467.180 ТУ
Резистор МЛТ-0,25-ЗкОм+5%-А-Д1-Р
ОЖО.467.180 ТУ
Резистор СПЗ-38в-ЗЗкОм-1 ОЖО.468.351 ТУ
Резистор СПЗ-38в-3,3 кОм-1. ОЖО.468.351 ТУ
Резистор МЛТ-2-27кОм+10%-Д1-Р
ОЖО.467.180 ТУ

Резистор МЛТ-0,25-51Ом±5%. А-Д1-Р

ОЖО.467.180 ТУ

Прибор выпрямительный КЦ405А
УФО.336.006 ТУ

или

Диод КД243Д ОЖО.ЗМ.НОО ТУ
Стабилитрон ДК1Г)Л УЖ.!..)62.027 ТУ

Стабилитрон ДН14Д1 «Л()..Ч:«).2О7 ТУ
Диод КД202К УЖ.Ч.:И!2.(Ш ГУ

Тиристор КУ202М УЖ.Ч.;«)2.(КМ 1 У
Транзистор половой KIIM3JII
ТФЗ.365.000 ТУ1
Транзистор КТ315А ЖКЗ.365.200 ГУ

Транзистор КТ 203БМ ЩЫО.;Ш.(ХН ГУ

или

Транзистор КТ209Д аАО.ЗЗб.ОГЛ ГУ

Приме-

чание

5. УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ

5.1. По электробезопасности бормашина пнгпичч-тиуп ГОСТ 12.2.025-76

и выполнена по классу защиты 1

Не допускается эксплуатация бормашины fici подключении третьего

заземляющего контакта розетки к заземляющему yeipoi'nnty

5.2. Техническое обслуживание и ремонт бормшнннм, члекфодьшателя,

педали производить только при отключении пилки ITTOHOIO кибеля борма-

шины от розетки электрической сети.

5.3. По окончании работы бормашину обязательно отключить от сети.

5.4. Использование бормашины для тер.-шепгичегких, ортопедических и

других работ на пациенте категорически восмрещтчеи

5.5. Запрещается включать бормашину при открытм шжнмном устрой-

стве наконечника. Это может привести к обрыиу инлп рукшш

6

6. ПОДГОТОВКА ИЗДЕЛИЯ К РАБОТЕ И ПОРЯДОК РАБОТЫ

6.1. Распакуйте бормашину, проверьте ее комплектность, а также сохран-

ность после транспортировки. Металлические поверхности, не имею-

щие лакокрасочных покрытий, протрите хлопчатобумажными салфетками,

смоченными бензином-растворителем по ГОСТ 3134-78 или ГОСТ 443-76,

затем протрите сухими салфетками до полного удаления консервационной

емкзки.

6.2. Подсоедините к бормашине гибкий рукав (РГШ-10 или РГТ-10).

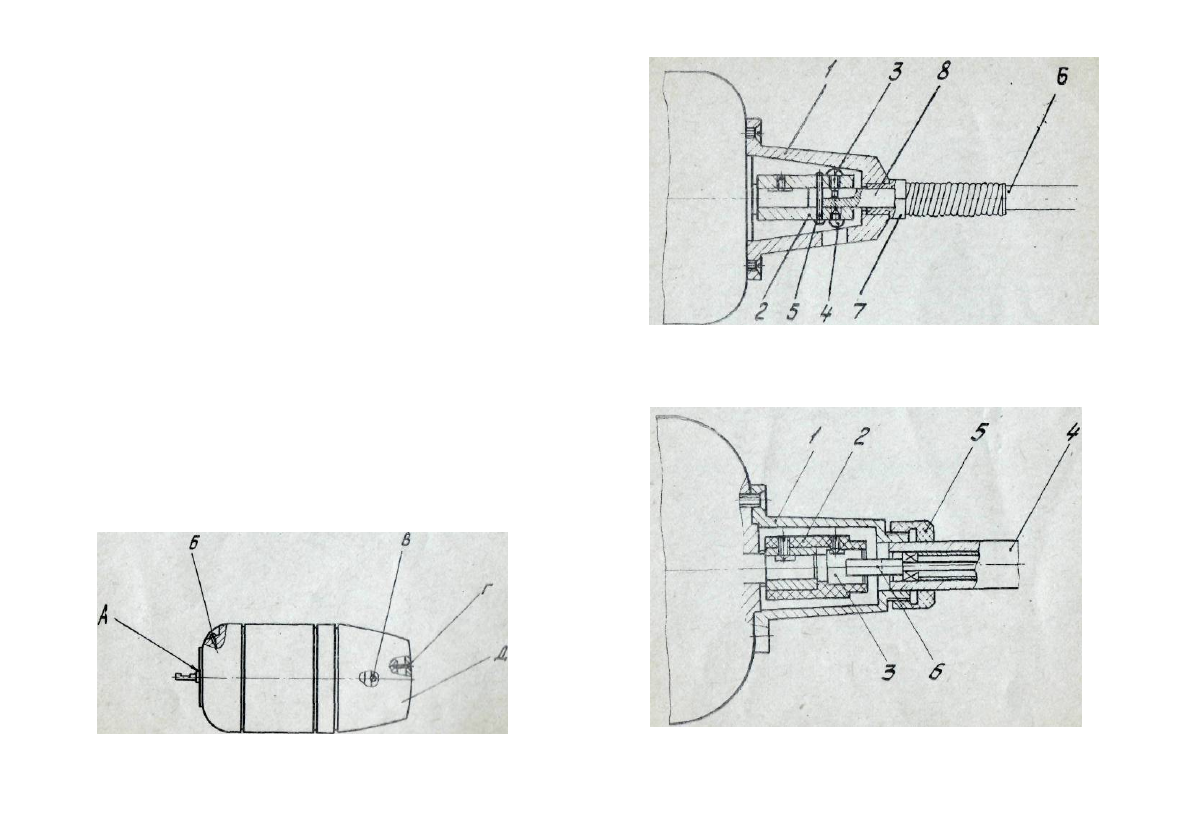

При подсоединении рукава РГШ-10 (Рис. 4) выдвиньте валик 8 на мак-

симально возможную величину и введите его в отверстие муфты 2 до упора в

штифт 5, таким образом, чтобы винт 3 вошел в шпоночный паз валика.

Винт 4 заверните до упора. Затем заверните гайку 7.

При подсоединении рукава РГТ-10 (Рис. 5) валик 6 рукава 4 вставьте в

отверстие муфты

 2

 таким образом, чтобы прорезь валика 6 вошла в поводок 3,

после чего наверните гайку 5 на резьбовую поверхность втулки 1 до упора.

6.3. Включите бормашину в сеть.

6.4. Проверьте нажатием на педаль и поворотом ручки плавной регули-

ровки 4 (Рис. 1) работу бормашины и изменение частоты вращения.

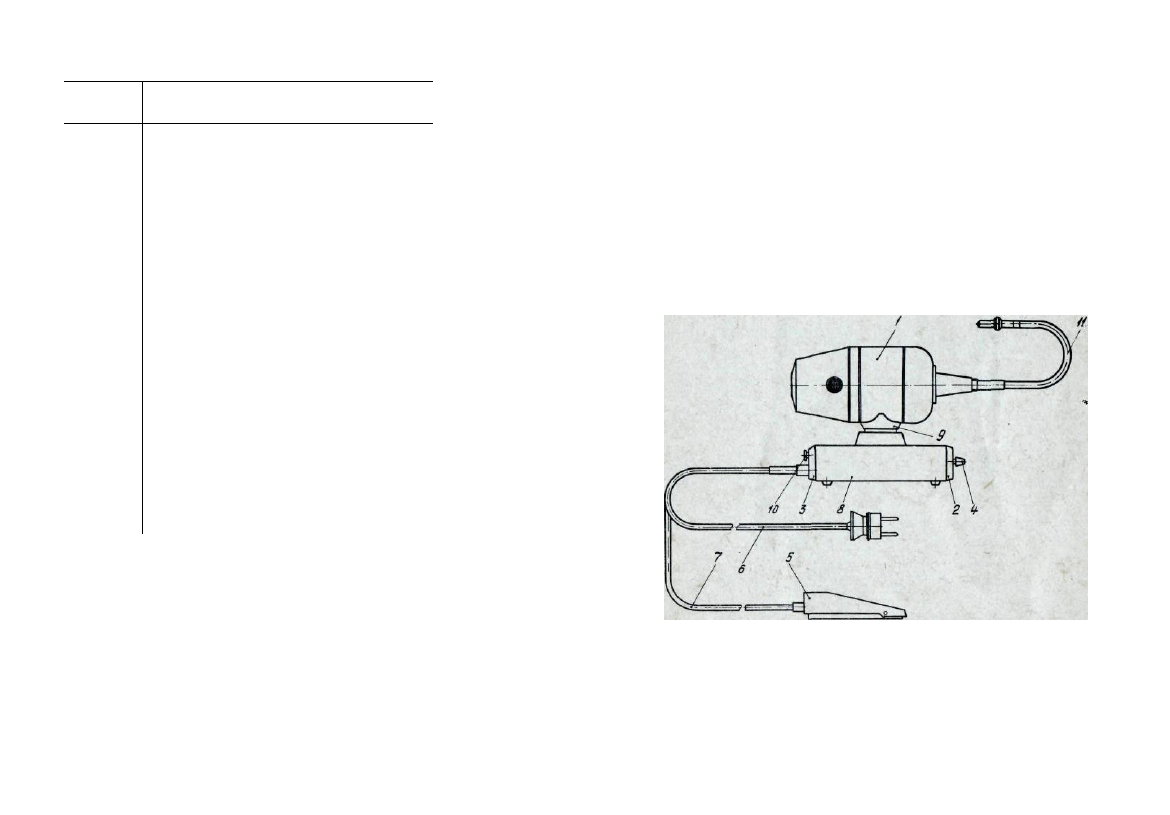

Рис. 1. Общий вид бормашины БЭТСГ-03

1 — электродвигатель; 2 — панель; 3 — панель; 4 — ручка; 5 — педаль; 6 — кабель сетевой;

7 — кабель педали; 8 -• крышка; 9 — кронштейн; 10 — держатель вставки плавкой; 11 —

рукав гибкий РГШ-10 или РГТ-10.

7.

 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

7.1. Для нормальной работы бормашины, помимо правильной эксплуа-

тации в полном соответствии с настоящим паспортом, необходимо обеспе-
чить систематический и правильный уход за бормашиной.

7.2. Хранить бормашину следует и сухом иимгшсннм.

7.3. Ежедневно по окончании работы щннмраи. »r

 гс

 наружные части

сухой мягкой тряпкой.

7.4. Не реже одного раза в месяц цела и. IUUIIINII профилактический

осмотр бормашины.

7.5. Для обеспечения норма/ьной работы •ии-шроциигл-и-ли один рач «6

месяцев производить лмазку его подшипником маслом турбинным 122

ГОСТ 32-74.

(Для смазки подшипника переднего подшипникового щита отверните

винт Б (Рис. 3) и в отверстие для смазки введите 0,3 см

1

 масла, а также 10—

15 капель масла введите в зазор А (между валом и <п перс гнем, под вал в

переднем щите).

Для смазки подшипника заднего подшипникового щита отверните

винты Г. (Рис. 3) снимите кожух Д, отверните винт В и введите в отверстие

0,3 см

3

 масла. После этого установите кожух Д и заверните винты Г

7.6. Очищайте коллектор от угольного нагара шкуркой шлифовальной

(мелкозернистой) на деревянной оправке. Протирайте коллектор фетром,

смоченным бензином.

7.7. Не реже чем через 6 месяцев работы и перед испытанием изоляции

производите удаление угольной пыли с внутренних частей электродвига-

теля продувкой сухим сжатым воздухом под давлением 1—2 кг/см

2

 (iO-10

4

 -

20-10 Па) или путем очистки мягкой щеткой.

7.8. Замену щетки производите при снятом кожухе Д (Рис. 3).

Для замены щетки отверните винт и выньте изношенную щетку из гнезда.

Вместо нее установите щетку из комплекта запасных частей и закрепите вин-

том. Рекомендуется смену обеих щеток производить одновременно.

7.9. Продольный люфт якоря электродвигателя должен быть в преде-

лах 0,1—0,4 мм. Для регулирования люфта снимите кожух Д (Рис. 3), ослабь-

те контргайку и, вращая отверткой регулировочный винт, установите указан-

ную выше величину люфта. После этого регулировочный винт законтрите в

установленном положении контргайкой. Установите на место кожух Д.

7.10. Для замены гибкого рукава РГШ-10 (Рис. 4) выверните винт 4 на

2...3 оборота и, вращая за гайку 7, отсоедините гибкий рукав 6 от бормашины.

При несовпадении головки винта с отверстием во втулке 1, необходимо иод-

Рис. 3. Электродвигатель

Рис. 4. Схема подсоединения рукава

 гибкого РГШ-10 к электродвнгателю

1 - - втулка; 2 муфта; 3 - винт: 4 - винт; 5 - штифт; 6 - рукав гибкий РГШ-10; 7 - гайка
руклвя, 8 — в-тп'к рукява.

Рис. г>. Схрма подсоединения рукава гнвкого

 РГТ-10 к электродвигателю

1 втулка; 2 - муфта; 3 - поволок; 4 - рукав.гибкий РГТ-10; 5 - гайка рукава; 6 — валик

PVK3R3.

9

соединить к рукаву наконечник с диском и провернуть диск до совпадения

головки винта с отверстием во втулке.

Подсоединение нового или отремонтированного рукава производится соглас-

но п. 6.2.

7.11.

 Для замены гибкого рукава PIT-К) (Рис. 5) отверните гайку 5 и

снимите рукав.

Подсоединение нового или отремонтированного рукава производится

согласно п. 6.2.

8.

 ПРОВЕРКА ТЕХНИЧЕСКОГО СОСТОЯНИЯ

Перечень основных проверок технического состояния изделия

Что проверяется и при помощи какого

инструмента, приборов и оборудования

Частота вращения дол-

жна уменьшаться до

минимальной величины.

При отпускании педали

бормашина должна оста-

новиться.

Проверка плавной регулировки частоты вращения

шпинделя держателя наконечника и работы педа-

ли пуска.
Подключите бормашину к сети.

Установите ручку плавной регулировки частоты

вращения в крайнее правое положение.

Нажмите ногой на педаль. После достижения

бормашиной максимальной частоты вращения,

плавно поворачивайте ручку плавной регулировки

против часовой стрелки до крайнего левого поло-

жения.
Уберите ногу с педали.

9. ХАРАКТЕРНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ

Технические

требования

Неисправность

При включении бор-
машина не работает

Вероятная причина

нет напряжения в пи-
тающей сети

обрыв проводника в
сетевом шнуре, шнуре

педали или внутри

бормашины
перегорели вставки
плавкие

износ щеток электро-

двигателя

обрыв или замыкание
в обмотках якоря или

статора
заклинило вал в под-

шипниках

•ч

Метод устранения

проверьте наличие
напряжения в питающей

сети

проверьте целостность

электрической сети

Устраните повреждение

замените вставки
плавкие из запасного

комплекта
замените щетки из
комплекта запасных час-

тей согласно п. 7.8

капитальный ремонт
электродвигателя

смажьте подшипники

согласно п. 7.5

ю

Неисправность

Вероятная причина

Метод устранения

Электродвигатель вра-

щается с перебоями

или с сильным искре-

нием щеток

Перегрев электродви-

гателя

загрязнение колектора

заедание деталей ме-

ханизма щеткодержа-

теля
заедание электроще-

ток в щеткодержателях

электродвигатель пе-

регружен. Режим рабо-

ты не соответствует тех-

ническим требованиям

отсутствие смазки в

подшипниках

очистите коллектор

согласно п. 7.6

отремонтируйте

щеткодержатель

очистите щетки и

щеткодержатели, удали-

те подгары, убедитесь в

наличии зазоров между

щетками и щеткодержа-

телями
устраните перегрузку,

соблюдайте номинальный

режим работы

смажьте подшипники

согласно п. 7.5

Примечания

 1. При возникновении неисправностей

 устранение и* следует поручать опытному

специалисту.

2. При возникновении какой-либо неисправности в

 электросхеме необходимо обратиться в

мастерскую по ремонту электромедицинских

 приборов.

10. ТЕКУЩИЙ РЕМОНТ

10.1. Текущий ремонт — ремонт, осуществляемый в процессе эксплуатации

для обеспечения работоспособности изделия и состоящий в замене и восста-

новлении его отдельных частей.

10.2. Текущий ремонт выполняется силами и средствами эксплуатирующего

учреждения или ремонтными службами на месте эксплуатации бормашины.

10.3. Текущий ремонт включает следующие технологические этапы:

1. Обнаружение и отыскание неисправностей (см. раздел 9 «Характер-

ные неисправности и методы их устранения»);

2. Устранение неисправностей (см. раздел 9);

3. Проверка технического состояния бормашины после ремонта (см. раздел

8 «Проверка технического состояния»).

И

11. СВИДЕТЕЛЬСТВО О ПРИЕМКЕ

Бормашина стоматологическая электрическая для зуботехнических работ
стационарная с гибким рукавом БЭТСГ-03. ,.. л

Заводской номер

 /С*-

 -'

 ~J

соответствует техническим условиям ТУ 64-1-3413-81 и признана годной"

для эксплуатации.

М. П.

Дата выпуска

 J^Ff-j  |

Л

С \

 А

Личные подписи или оттЦфи личных клейм лиц,

ответственных за прием!!

12. ПРАВИЛА ХРАНЕНИЯ, КОНСЕРВАЦИИ, УПАКОВКИ

И ТРАНСПОРТИРОВАНИЯ

12.1. Бормашина в упаковке должна храниться в закрытом помещении

с естественной вентиляцией при температуре от +40° до минус 50°С и от-

носительной влажности не более 95% при температуре +25"С.

Воздух помещения не должен содержать примесей, вызывающих кор-

розию.

12.2. Наружные неокрашенные металлические детали бормашины предох-

раняются от коррозии путем консервации.

12.3. Предельный срок хранения без переконсервации — 1 год.

12.4. Дата проведения консервации изделия на заводе

12.5. Для транспортирования бормашины с комплектующими изделиями

и сопроводительной документацией укладываются в ящики. При транспорти-

ровании в железнодорожных контейнерах,— в ящики из гофрированного

картона.

12.6. Изделия в упаковке должны транспортироваться в закрытом тран-

спорте (железнодорожных вагонах, контейнерах, закрытых автомашинах).

12

13. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

13.1. При соблюдении правил хранения и эксплуатации, изложенных в

паспорте, завод гарантирует безотказную работу бормашины на протяже-

нии 12 месяцев.

13.2. Начало гарантийного срока исчисляется со дня ввода изделия в

эксплуатацию.

13.3. Ремонт изделий медицинской техники в течение гарантийного

срока осуществляется ремонтными предприятиями «Медтехника», обслуживаю-

щими учреждения здравоохранения данного района, за счет завода-изготовите-

ля, если подтверждено наличие дефектов по вине завода.

Адреса этих предприятий известны магазинам и аптекоуправлениям,

продающим медицинское оборудование.

Для осуществления ремонта изделия медицинской техники в течение

гарантийного срока учреждение-владелец обязано зарегистрировать его в ре-

монтном предприятии «Медтехника».

При этом каждому изделию присваивается гарантийный номер, на ко-

торый учреждение-владелец изделия медицинской техники ссылается при

последующих заявках на ремонт.

Завод на данное изделие выдает гарантийные талоны (см. приложения

1, 2 и 3 в конце настоящего паспорта) на проведение ремонта в течение гаран-

тийного срока.

Если в течение гарантийного срока изделие вышло из строя по вине

учреждения-владельца, то ремонт осуществляется за его счет.

В случае невозможности устранения неисправности силами мастерских

ремонт производится заводом на месте или на заводе, если акт, составленный

совместно с представителями незаинтересованной организации, подтверждает

наличие заводских дефектов. При этом пересылка изделия на завод произво-

дится за его счет.

А д р е с  з а в о д а : 400001, г. Волгоград, ул. Профсоюзная, 16.

13.4. Гарантийный срок службы наконечников должен соответствовать

нормативно-технической документации на них.

В случае выхода их из строя в течение гарантийного срока, следует обра-

щаться в адрес завода-изготовителя.

А д р е с  з а в о д а : 420022. г. Казань, ул. С. Сайдашева, Казанский

МИЗ.

13

14. СВЕДЕНИЯ О РЕКЛАМАЦИЯХ

14

 1.

 В случае отказа бормашины или неисправности ее в период действия

гарантийных обязательств, а также обнаружения некомплектности при

его первичной приемке владелец бормашины должен направить в адрес пред-

приятия-изготовителя или в адрес предприятия, осуществляющего гарантийное

обслуживание, следующие документы:

заявку на ремонт (замену)"с указанием адреса, по которому должен при-

быть представитель завода или предприятия, осуществляющего гарантийное

обслуживание, номер телефона;

дефектную ведомость;

гарантийный талон.

14.2 Все представленные рекламации регистрируются потребителем

 в

"Таблице 3, Таблица 3

IS 5 3.

Краткое содержание

неисправности

I

Меры, принятые по

4

 рекламации

14

Волгоградский завод

медицинского оборудования

400001, г. Волгоград, Профсоюзная 16.

Р/с 263101 в

 коммерческом

Волгокредобанке МФО 26106/702
400074, г. Волгоград, Рабоче-Крестьянская, 39.
Телефоны: 44-15-85; 44-12-87; 4405-43.

П р и л о ж е н и е

 1

ГАРАНТИЙНЫЙ ТАЛОН № !

на ремонт (замену) в течение гарантийного срока

 '

Изделие медицинской техники

 Бормашина стоматологическая электричес-

кая для зуботехнических работ стационарная

с гибким рукавом БЭТСГ-03

(наименование и тип изделия)

ТУ 64-1-3413-81

(заполняется заводом-изготовителем)

Номер и дата выпуска

Приобретена

(дата, подпись и штамп торгующей организации)

Введена в эксплуатацию

(дата, подпись)

Принята на гарантийное обслуживание ремонтным предприятием

города_

Подпись и печать руководителя

ремонтного предприятия

Подпись и печать руководителя

учреждения-владельца

П р и л о ж е н и е 4

СВЕДЕНИЯ О СОДЕРЖАНИИ ДРАГОЦЕННЫХ МАТЕРИАЛОВ

Наименование

1

Золото

Диод КД202К

Прибор

выпрямительный

КЦ-405А

Стабилитрон

Д814Д1

Стабилитрон

Д815А
Транзистор поле-

вой  к ш о з л
вариант 1

Транзистор

КТ315 А

Транзистор

КТ203Б
Тиристор

КУ202М

Обозначение

2

УЖЗ.362.036 ТУ

УФО.336.006 ТУ

аАо.336.207 ТУ

УЖЗ.362.027 ТУ

ТФЗ.365.000 ТУ1

ЖКЗ.365.200 ТУ

ЩЫО.336.001 ТУ

УЖЗ.362.034 ТУ

Сборочные единицы,

комплексы, комплекты

обозначение

3

Твб.730.004

Твб.730.004

Твб.730.004

Твб.730.004

Твб.730.004

Твб.730.004

Твб.730.004

Твб.730.004

К-во

4

1

1

2

1

1

4

2

1

К-во в

изд.

5

1

1

2

1

1

4

2

1

Масса в

1 шт.

6

0,0009406 г

0,0013592 г

0,0009932 г.

0,0005404 г.

0,0060216 г

0,0007898 г.

0,0079739 г.

0,0009968 г.

Масса в

изделии

7

0,0009406 г

0,0013592 г

0,0019864 г

0,0005404 г.

0,0060216 г.

0,0031592 г

0,0159478 г.

0,0009968 г.
0,030952 г.

Номер

акта

8

Приме-

меча-

ние

9

Продолжение приложения 4

i

Серебро

Вставка плавка?

ВП1-12,0 А
Держатель
предохранителя

ДПБ
Конденсатор К15-5
Конденсатор

К50-16

Конденсатор

МБМ
Микропереклю-
чатель МПЗ-1

Прибор выпрями-

тельный КЦ-

405А

Резистор
МЛТ-0,25
Резистор

МЛТ-0,5
Резистор

МЛТ-2
Резистор

СПЗ-9а

Платина

Конденсатор
KT-i

2

ОЮО.480.003 ТУ

ОЮ4.810.000 ТУ
ОЖО.460.084 ТУ

ОЖО.464.107 ТУ

ГОСТ 23232-78

УСО.360.074 ТУ

УФО.336.006 ТУ

ОЖО.467.180 ТУ

ОЖО.467.180 ТУ

ОЖО.467.180 ТУ

ОЖО.468.357 ТУ

ОЖО.460.206 ТУ

3

TB4.070.014

твб. 123.012

тв.5.067.000

Твб.730.004

Твб.730.004

твб.356.002

Твб.730.004

Твб.730.004

Твб.730.004

твб.730.004

TB5.640.001

TB5.067.000

4

4

2

2

1

1

1

1

11

1

1

1

2

5

4

2

2

1

1

1

1

11

1

3

1

2

6

0,025165 г.

0,0832 г.

0,0514345 г.

0,000657 г.

0,195446 г.

0,107191 г.

0,0012390 г.

0,0029514 г.

0,0096378 г.

0,0107027 г.

0,0084624 г.

0,0242019 г.

7

0,10066 г.

0,1664 г. ,

0,102869 г.

0,000657 г.

0,195446 г.

0,107191 г.

0,0012390 г

0,0324654 г

0,0096378 г

0,321081 г.

0,0084624 г
0,7571357

0,0484038 г.

8

9
