ЭЛЕЯТРООТСАСЫВАТЕЛЬ ХИРУРГИЧЕСКИЙ ПЕРЕНОСНОЙ БОХП. ПАСПОРТ НЛ5.000.00ПС

МИНИСТЕРСТВО МЕДИЦИНСКОЙ ПРОМЫШЛЕННОСТИ

ГЛАВНОЕ УПРАВЛЕНИЕ МЕДИЦИНСКОЙ ТЕХНИКИ

КИЕВСКОЕ ПРОИЗВОДСТВЕННОЕ ОБЪЕДИНЕНИЕ МЕДТЕХНИКИ

ЭЛЕЯТРООТСАСЫВАТЕЛЬ ХИРУРГИЧЕСКИЙ

ПЕРЕНОСНОЙ

БОХП

П А С П О Р Т

Н Л 5 . 0 0 0 . 0 0 П С

- I. НАЗНАЧЕНИЕ ИЗДЕЛИЯ

1.1. Электроотсасыватель хирургический переносной ЭОХП пред-

назначен для отсасывания жидкости разной консистенции из

 ран

открытых полостей

 при

 хирургических операциях.

1.2. Электроотсасыватель предназначен для

 эксплуатации в

закрытом отапливаемом помещении при температуре

 от 10 до 35°С и

влажности

 65$

 при

 20°С.

I. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

2 . 1 . Технические характеристики сведены в таблицу

Наименование характеристики : Величина : Примечание

1. Производительность, л/мин

3-3,5

 При

 засасывания

воды через наконеч-

ник о диаметром

трубки 6 мм

2. Тип

 электродвигателя

ДВА-УЗ

 ГОСТ 183-55

3. Скорость вращения вала

 электро-

двигателя, об

/мин

1410

4. Потребляемая мощность, не бо-

лее, вт

.

100

5. Предельный вакуум соответству-

ет давлению, мм рт.ст. мннус 550-50

б» Емкость приемного сосуда,л

2

7. Время непрерывной работы, час

 6

8. Напряжение питания, в

220

9.

Частота тока, гц

50 ' , .

Ю. Габаритные размеры, мм

425x205x360

II. Пасса, кг

14

3. КОМПЛЕКТ ПОСТАВКИ'

3.1. В комплект поставки электроотоаонвателя ЭОХП входит:

- 2 -

электроотсасыватель НЛ5-0ОО-00 / без съемных,сменных,

частей

п

и

й /

запаснх частей и принадлежностей /
удлинительный провод НЛ5-130-00
провод-заземления НЛ5-000-01
трансформатор повышающий 12?/22Ов

/поставляется по требованию потребителя/

трубка резиновая 6x3,5 ГОСТ 3399-54 дли-

ной

  2 , 7 м

трубка резиновая 6x3,5 ГОСТ 3399-54 дли-

I шт.
I шт.

I ВТ.

I шт.

I шт.

I шт.

I шт.

I шт.
I шт.

I шт=

i '

 И)

9)

трубка соединительная НЛ5-000-Ц

Сменные части:

трубка аспирационная № 2 МРТУ 64-1-1420-68
трубка аспирационная

 &

 4 МРТУ 64-I-I420-68

трубка со съемным наконечником жесткая

МРТУ 64-I-I420-68

Запасные части и принадлежности:

предохранители ПВ-2 МРТУ 16.522 0,01-66 или

ПЙ-50-1,0 ГОСТ 5010-53 2 шт.

бутылка 0Д25 ГОСТ 10117-70 , I шт.
масло вазеланозое Т ГОСТ 1840-51 100 мл.
масленка ГОСТ 3906-53 . I шт.

4, УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

41. Элекгроотсасыватель представляет собой переносной зле-

ктро-механнческий аппарат состоящий из вакуумного насоса 2

/рис.1/, электродвигателя I, вакуум-резервуара 3, масленки насо-

са

 5,

 вакуумметра 3 /рис.2/ и приемного сосуда 6.

Вакуумный насосе ротационного типа имеет эксцентрично - располо»

женный ротор, в пазах-которого находятся пластины. Пластины прижи-

маются к внутренним стенкам корпуса под действием центробежной

сила при вращении ротора» Воздух отсасывается из системы за счет

увеличения объема камеры разрежения и выталкивается в масленку.

Иэ маслёнки воздух выходит в атмосферу.

- 3 -

Для обеспечения плавной работы злекхроотсасыватель имеет .

вакуум-резервуар, служащий одновременно предохранителем от слу-

чайного попадания жидкости. Масло засасывается из масленки насо-
ва и циркулирует между насосом и масленкой. Заливка масла в мас-
ленку производится через пробку 4 /рис.1/.

Б специальной корзине, укрепленной на кожухе электроотсасывв-

теля, помещен приемный сосуд. На крышке приемного сосуда имеют-

ся штуцеры для присоединения шлангов и вентиль 5 /рио.2/ для регу-
лирования глубины вакуума. На крышке укреплен поплавковый предох-
ранительный клапан, автоматически перекрывающий всасывающий патру-
бок при накоплении жидкости до предельного уровня. Клапан предох-

раняет от попадания жидкости в вакуум-резервуар насоса.

Трубка аспирационная 8 /рис.2/ вставляется в замок крана 9

и соединяется с приемным сосудом- при помощи шлангов /резиновых
медицинских вакуумных трубок/ 7. Между резиновыми трубками встав-

лена соединительная прозрачная трубка для контроля прохождения
жидкости. Объем отсосанной жидкости показывает шкала с делениями

нанесенными через каждые 100 мл, укрепленная на корзине.

Кожух 2, закрывающий весь механизм электроотсасывателя, кре-

пится при помощи четырех замков к основанию и может легко снимать-
ся, открывая свободный доступ для осмотра и ремонта механизма. В
верхней части кожуха расположен вакуумметр 3 и ручка для переноса
аппарата.

При работе электроотсасывателя выделение небольшого количест-

ва аэрозолей масла, допускается.

5. УКАЗАНИЕ ,МЕР БЕЗОПАСНОСТИ :

5 . 1 . Аппарат заземлить к контуру заземления.
5.2. Запрещается снимать кожух аппарата включенного в сеть.

6. ПОДГОТОВИТЬ К РАБОТЕ

6 . 1 . Установить аппарат на горизонтальной поверхности,снять

кожух

)

вывинтить пробку масленки вакуум-насоса и заилить в нее

50 мл масла.

5

6.2. Залить масло в маслешом электродвигателя, сняв колпачок

/рис.1/.

6.3. Соединять трубку идущего от вакуумметра, о одним из

штуцеров основания, трубку идущую от банки о другим /смотри прин-

ципиальную схему рис.3/,

6.4. Включить вилку шнура питания в розетку удлинителя, а

вилку удлинителя в розетку сети 220в, предварительно заземлив

аппарат.

6.5. Установить нужную аепирационную трубку. Трубка должна

быть стерилизована. Повернуть выключатель а положение "включено"

в дать алекгроогсасыватезш поработать несколько минут вхолостую,

6.6. Установить необходимый вакуум ври помощи вентиля 5

/рис.2/.

6.7. Для удаления жидкости из приемного сосуда выключить

електроотсаеывагель. Отвернуть винт 4 /Рис.2/, принимающий крыш-

ку аршмного сосуда, и отвести в сторону скобу. Снять крышку и

вынуть из корзины приемный сосуд, :

' 7. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

7.1. Ежедневно после работы удалять грязь и пыль С частей

элеетроотсасывателя» Шланги отсоединигь от крышки приемного сосу~

да. Приемный сосуд, крышку с предохранительным клапаном и шланги

тщательно промыть теплой водой с мылом, просушить,протереть и все

собрать. Аспирационыые трубки промыть и стерилизовать,

7.2. После каждых 4-6 часов работы выключать электроотеасыва-

тель, с целью охлаждения его, не менее чем на 30 вин.

7.3. В период эксплуатации следить за количеством масла в

масленке насоса. При интенсивной эксплуатации электроотсасывателя

масло в системе сказки вакуум-насоса заменять через каждые 50 ча-

сов условно непрерывной работы.

7.4. Для заливки масла в масленку насоса применять только

вазелиновое или стеариновое масло.

7.5. Один раз в неделю производить смазку электродвигателя

согласно пункта 6,2.

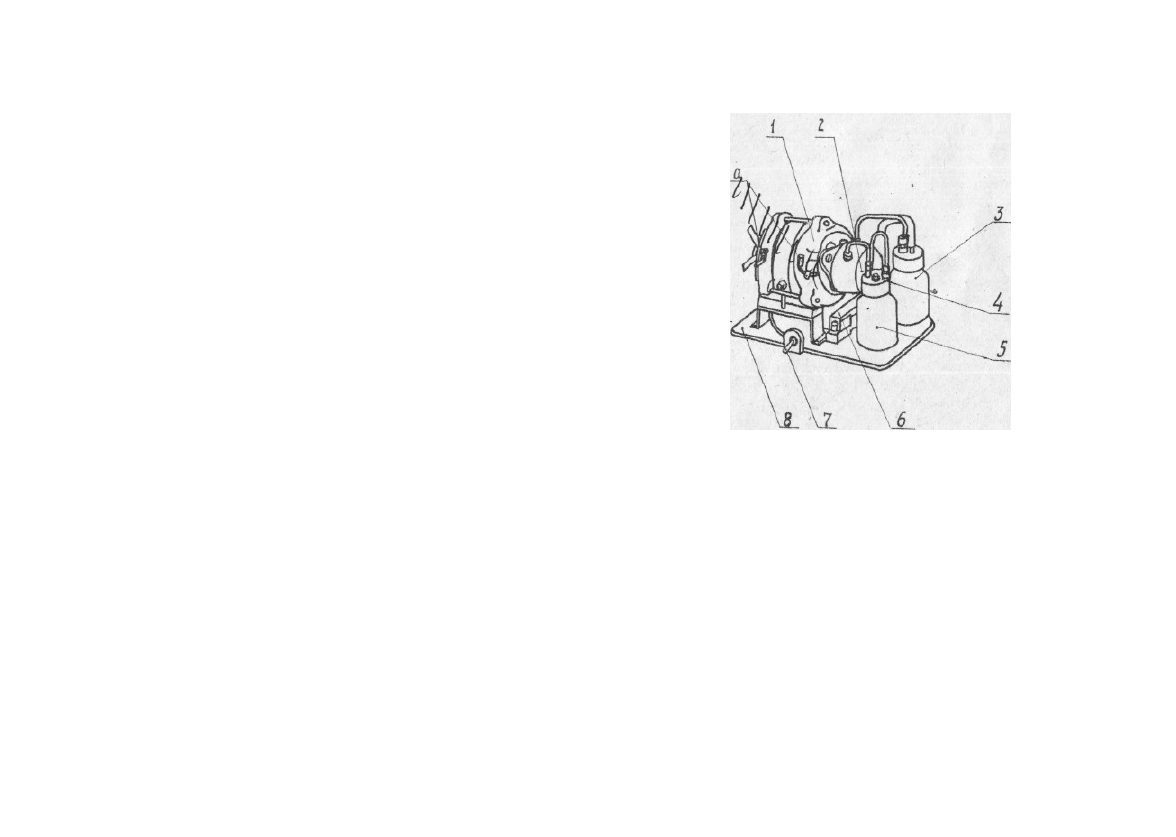

Рис.1. Механизм алектроотсасывателя .

1 - электродвигатель; 2- вакуум-насос.НЛ5-010-00; 3 - вакуум-
ревервуар НЛ5-12О-0О; 4 - пробка НЛ5-ОЗО-14; 5 - масленка
НЛ5-030-00; 6 - предохранитель; 7 - выключатель /тумблер ТВ-2/;
8 - основание НЛ5-040-00; а - колпачвк НЛ5-050-Ю.'

- 6 -

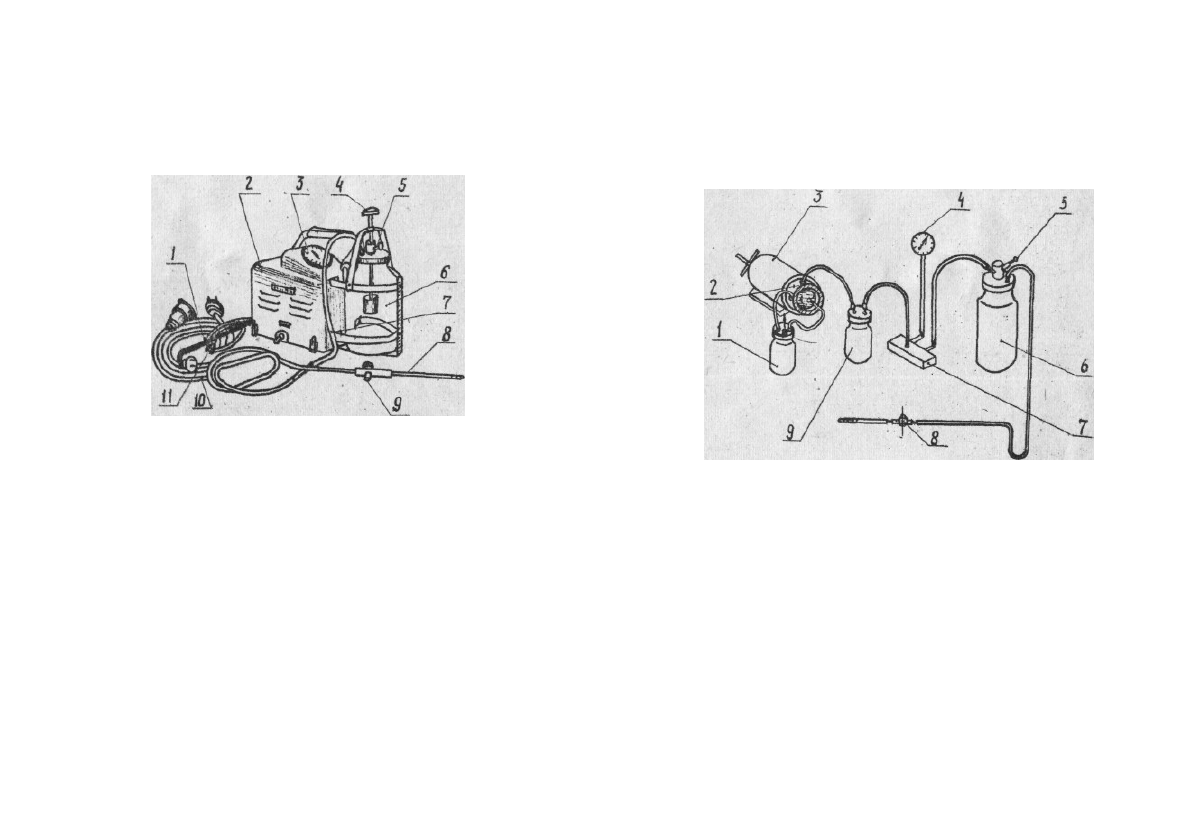

PИС.2. Электроотсасыватель

I - шнур питания.НЛ5-44-00. 2 - кожух НЛ5-О6О*ОО; 3 - вакуум-

метр НД5-И0-00; 4 - винт H15-09I-00; 5 - вентиль НЛ5-ОЗЗ-00;
б - приемный сосуД НЛ5-08О-01; 7 - шланг /трубка резиновая/;
8 - трубки аспирационные. 9 - кран НЛ5-100-00; 10 - провод Удли

о — и^псипми UUUJA a«j-uou-uij r - алшг /трубка резиновая

8 « *рубки аспирационше} 9 - кран НЛ5-Ю0-00; Ю - провод

нительный. НЛ5-13О-00. 11. - провод заземления НЛ5-000-01.

Ряс.З. Принципиальная схема

I - масленка НЛ-ОЗО-ОО| 2 - вакуум-насос НЛ5-О1О-ОО; 3 - электро-
двигатель; 4 - вакуумметр ГОСТ 8625-66

; 5 -

 винт регулятора НЛ5-

-083-00; 6 - приемный сосуд /банка/ НЛ5-080-01; 7 - переходник
HI5-041-00; 8 - кран НЛ5-100-00. 9 - вакуум-резервуар HЛ5-I20-00;

- 8 ~

Рис, 4. Принципиальная электросхема

Перечень

неисправностей

—  9 ' —

8» ХАРАКТЕРНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ

ИХ УСТРАНЕНИЯ

наиболее  ч а е к встречающихся или возможная

пп

I.

Наименование

неисправности,

внеинее прояв-

яение и доп.

признака

Полное отсутствие

вакуука при включен-

ном огсасывателв

закрытом кране 9

/рис.2/ и вентиле 5

/рис.2/

Вероятная

причина

Если вал электро-

двигателя не вра-

цается:

а) отсутствует

напряжение в се-

ти;

б) перегорел нре-

дохранитель;

если вал электро-

двигателя враца-

ется;
в) неплотность

или неправильность

соединений

Метод
усгранения

Приме-

чание

а) проверить

наличие напря-

жения

б)

 заменить

предохранитель

2. Низкий вакуум при

закрытом кране и вен-

тиле

а) падение напря-

жения в питающей

сети;

б) неплотность

соединений

в) неплотно при-

легает крышка к

приемному сосуду

г) масло из мас-

ленки не поступа-

ет в насос

в) проверить

по принципиаль-

ной схеме рис.3

правильность всех

соединений.Прове-

рить соединения на

герметичность

а) проверить нап-

ряжение

б) проверить сое-

динения на герме-

тичность;

в) отпустить винт,

установить крышку

концентрично горлу

банки, прижать крышку
г) долить масло в мас-

ленку, если не помогает

снять трубки-маслопро-

воды и прочистить ка-

налы

3. Полное отсутствие

вакуума.

Вал электродвига-

теля не вращается

Загрязнение ло-

пастей в насосе

в результате

попадания в на-

сос отсасывае-

мой жидкости

применения заг-

рязненного мас-

ла или масла

другой,не ука-

занной в нас-

тоящем паспорте

марки

Разобрать ваку-

умнасос,промыть

бензинои или

керосином ло-

пасти и ротор

смазать их мас-

лом и собрать

насос

Операций

по раз-

борке и

наладке

вакуум-

насоса

должны про-

изводиться

техничес-

ким пер-

соналом,

знакомым

с анало-

гичными

устройст-

вами

9. СВЕДЕНИЯ О ХРАНЕНИИ

•9.1. Электроотсаеыватель хранить в закрытом помещении при

миературе +40 до минуо 50°С и относительной влажности воэдуха
и более 80% при 20°С. Воздух помещений не должен содержать при-

месей вызывающих коррозию.

10. СВИДЕТЕЛЬСТВО О ПРИЕМКЕ

Электроотсасыватвль хирургический НЛ5-000-00
Заводской номер соответ-

р соответ

условиям

ЭРТУ

 64-1-2237-4Й?и признан годным

уатациЛч

Дата выпус
ОТК завода

•-

  I I -

I I . ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Предприятие-изготовитель гарантирует нормальную работу из-

деляя в течение одного года при соблюдении правил хранения и экс-
плуатации. Начало гарантийного срока исчисляется со дня получения
аппарата потребителем, но не позднее шести месяцев со дня отгруз-
ки аппарата предприятием-изготовителем.

Объединение постоянно работает над улучшением конструкции,

изделия, поэтому в ней возможны некоторые изменения, не отражен*

вые в настоящем описании.

Замечания о неисправности, обнаруженные во время эксплуа-

тации аппарата, а также пожелания по улучшению его конструкция
просим сообщить по адресу: 252155 ГСП, г,Киев,80, ул.Фрунзе,30,

Киевское производственное объединение медтехвики.

По вопросам гарантийного ремонта необходимо обращаться в

Киевское производственное объединение медтехники или в ремонтные

мастерские по адресу:

Баку, ул.Гамалея,19, электромеханическая мастерская реопуб-

ликансково улравлвния Азернедтехника ;

Барнаул, ул.Пушкина,56, ремонтно-монтажная мастерская ;
Белгород, ул.Садовая,112, ремонтно-монтажные мастерские;

Воронеж, ул.Энгельса,78, ремонтно-монтажнне мастерские;

,

Днепропетровск, просп.Еирова,45, ремонтно-монгажные мас-

терские;

Казань, ул.Нариманова,88, ремонгно-монтажные мастерские;
Калининград, ул.Барнаульская,2б, ремонтно-монтажные мас»

терские;

Киев, ул.Тропинина.10, мастерская по ремонту медаппарату-

ры и мединструментов Облздравотдела; ,

Киров, ул. Красноармейская,43, ремонтно-монтажная мастер-

ская;

эавод;

Ленинград, ул.Ломоносова,5, завод медаппарагуры|

Магадан, ул.Нагаевская,40, ремонтно-мон?-ажная мастерская;
Макеевка, Карбидная колония;
Минск, ул,Ботаническая,20, ремонтно-монтажная мастерская;
Москва, ул.Щепкина,61/2, Московский электромеханический»

Одесса, ул.Бондарева,30,ремонтно-монтажная мастерская;
