НЕГАТОСКОПЫ Н-48, НТ-48, НШ-48 НШ-80, НП-48. ПАСПОРТ

Н Е Г А Т О С К О П Ы

Н-48, НТ-48, НШ-48

НШ-80, НП-48

I. НАЗНАЧЕНИЕ

Негатоскопы (наименование, условное обозначение и об-

ласть применения см. табл. 1) предназначены для просмотра в

проходящем свете сухих и мокрых рентгеновских снимков.

Таблица 1

Наименование

Условное

 обозначение

Область применения

Негатоскоп общего наз-

начения

Негятоскоп общего наз-

начения передвижной

Негатоскоп

 общего наз-

начения с диафрагмиру-
ющими шторками

Негатоскоп

Негатоскоп полевой

Н-48

НТ-48

НШ-48

НШ-80

НП-48

Стационарные рентгеновские

кабинеты клиник, больниц, ла-

бораторий и научно-исследова-

тельских институтов

Стационарные рентгеновские

кабинеты клиник, больниц, ла-

бораторий и научно-исследова-

тельских институтов. Негатос-

коп смонтирован на тележке,

что позволяет просматривать

снимки у постели больного

Стационарные рентгеновские

кабинеты клиник, больниц, ла-

бораторий и научно-исследова-

тельских институтов

Стационарные, рентгеновские

кабинеты

Передвижные рентгеновские

кабинеты

Негатоскоп должен эксплуатироваться в нормально отапли-

ваемом помещении при температуре от 10 до 35°С и влажности

не выше 80% при температуре 25°С.

2

 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Таблица 2

и/п

Параметры

1. Размер экрана, им

2. Источник света

3. Количество ламп, шт.

4. Мощность лампы, Вт

5. Напряжение питающей

сети, В

6. Частота питающей сети,

Гц

7. Потребляемая мощ-

ность, ВА

8. Габариты (высота

 х

длина х ширина), мм

9. Габариты негатоскопа с

тележкой, мм

10. Масса,- кг

11. Масса, негатоскопа с те-

лежкой, кг

12. Количество диафрагми-

эующих .шторок

Н-48

400X480
люмипн-

сцентные

лампы

2

20

220

50

100

660X420

Х222

10

Тип

НТ-48

400X480
люмини-

сцеитные

лампы

2

20

220

50

100

660X420

Х222

1630X540

Х524

10

48

негатоскопа

НШ-48

400X480

люмини-

сцентные

лампы

2

20

220

50

100

775X641

Х222

18

4

НП-48

400X480

лампы

накали-

вания

Q

25

127:

220

50

250

459X626

Х215

9

НШ-80

800X400

люиини-

сцентные

лампы

3

30

220

50

250

605X988

Х200

28

2

3.

 КОМПЛЕКТ ПОСТАВКИ

Таблица 3

п/п

Тип негатоскопа

Комплект поставки

Н-48

НТ-48

11IU-48 НП-48' j

 НШ-80М

1. Негатоскоп в сборе (без j

съемных частей), шт.

Съемные части

2. Лампа люминисцент-

ная, шт.

30 Вт

20 Вт

Лампа накаливания, шт.

25 Вт

3. Лоток для сбора жид-

кости, шт.

4. Провод заземления (для

внутреннего рынка), шт.

5. Тележка, шт.

6. Шнур удлиненный

(для внутреннего рынка),

шт.

7. Предохранитель

' ••ВП1-1-О,5А, шт.

ПК-45-2, шт.

ВП1-1-2А, шт.

4

4.

 УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

Негатоскоп (рис. 1, 2, 3, 4, 5) представляет собой прямоу-

гольный металлический корпус 1, с установленным в нем экра-

ьоо

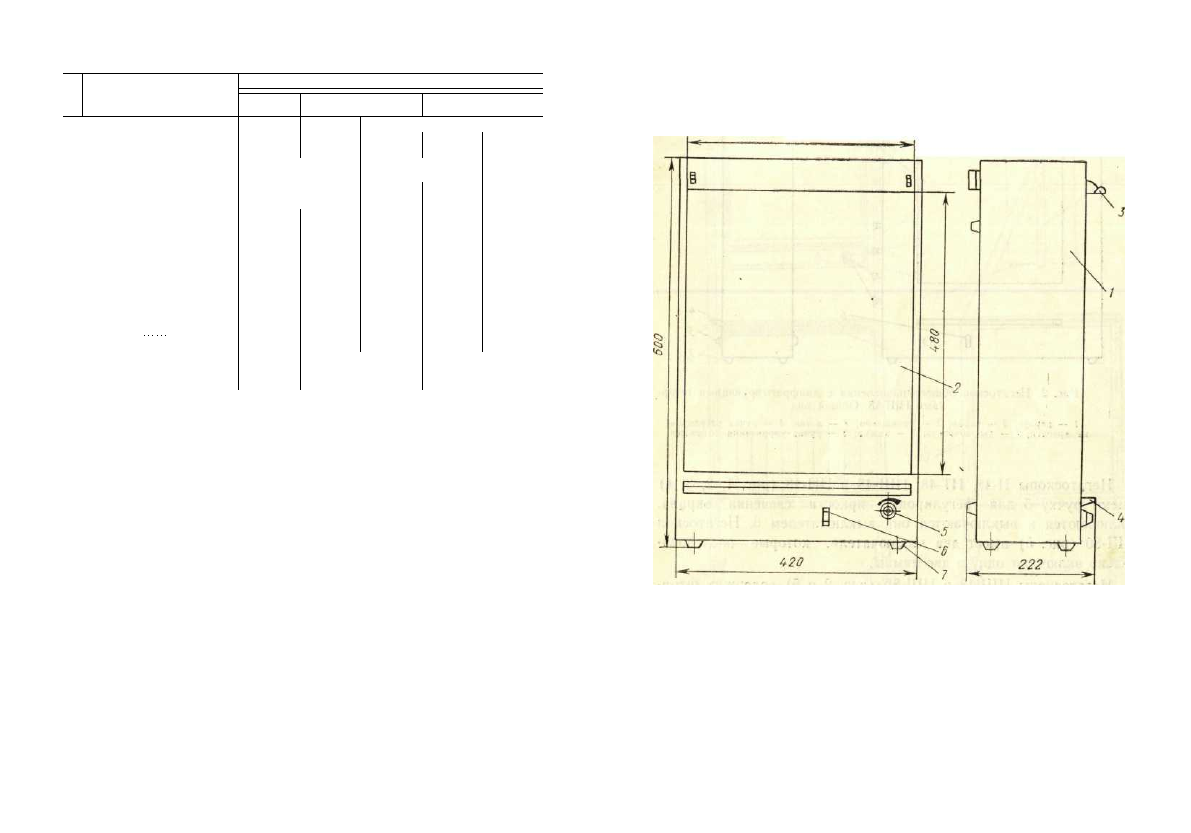

Рис. 1. Негатоскоп общего назначения Н-48

/ — корпус,

 2

 — экран;

 3

 — кронштейн;

 4

 — лоток;

 5

 — ручка регулировки яр-

кости;

 6

 — выключатель; 7 — ножка.

ном из оргстекла 2. Для фиксации сухих рентгенограмм по все-

му периметру оргстекла имеются скрытые пружинные прижи-

мы 11 (рис. 5). Рамки с мокрыми рентгенограммами подвеши-

ваются на кронштейны 3, а лоток 4 служит для сбора жидкости

при их просмотре. Кроме установки на плоскости (этому слу-

жат ножки 7), имеется возможность подвески негатоскопа на

стене, для чего в задней стенке расположены отверстия.

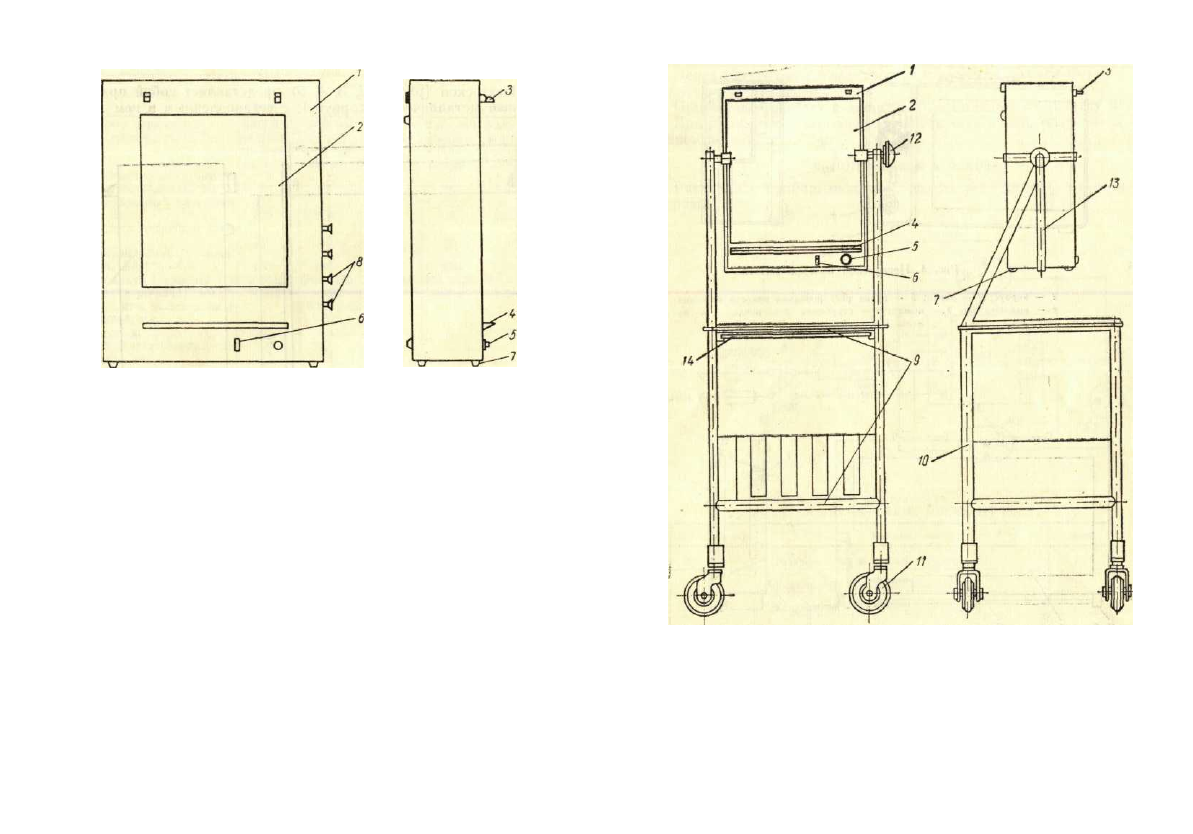

Рис. 2. Негатоскоп общего назначения с диафрагмирующими штор-

ками НШ-48. Общий вид

; _ корпус;

 2 —

 экран;

 3

 — кронштейн;

 4 —

 лоток; 5 — ручка регулиров-

ки яркости;

 6

 — выключатель; 7 — ножка;

 8

 — ручка управления шторками.

Негатоскопы Н-48, НТ-48, НШ-48 и НП-48 (рис. 1, 2, 3, 4)

имеют ручку 5 для регулировки яркости свечения экрана.

Включаются и выключаются они выключателем 6. Негатоскоп
НШ-80 (рис. 5) имеет два выключателя, которые последова-
тельно включают одну и две лампы.

Негатоскопы НШ-48 и НШ-80 (рис. 2 и 5) содержат штор-

ки для диафрагмирования светового поля, управляемые ручка-

ми 8. Одновременно лоток негатоскопа НШ-80, установленный
в пазы, находящиеся на лицевой части корпуса, также позволя-

ет диафрагмировать нижнюю часть светового поля.

Негатоскоп НТ-48 (рис. 3) установлен на тележке с четырь-

мя самоориентирующимися колесами 11, обеспечивающими его

легкое передвижение. Совместно с рамой 13 он может повора-

чиваться в требуемом положении ручкой 12. Тележка имеет
полки 9 и выдвижную полку 14 для рентгеновских снимков.

Рис. 3. Негатоскоп общего назначения передвижной НТ-48. Общий вид

/ — кврпус;

 2

 — экран;

 3

 — кронштейн;

 4

 — лоток; 5 — ручка регулировки яркости;

6

 — выключатель; 7 — ножка;

 9 —

 полка;

 10 —

 каркас; // — колесо;

 12

 — ручка-

фиксатор;

 13 —

 рама.

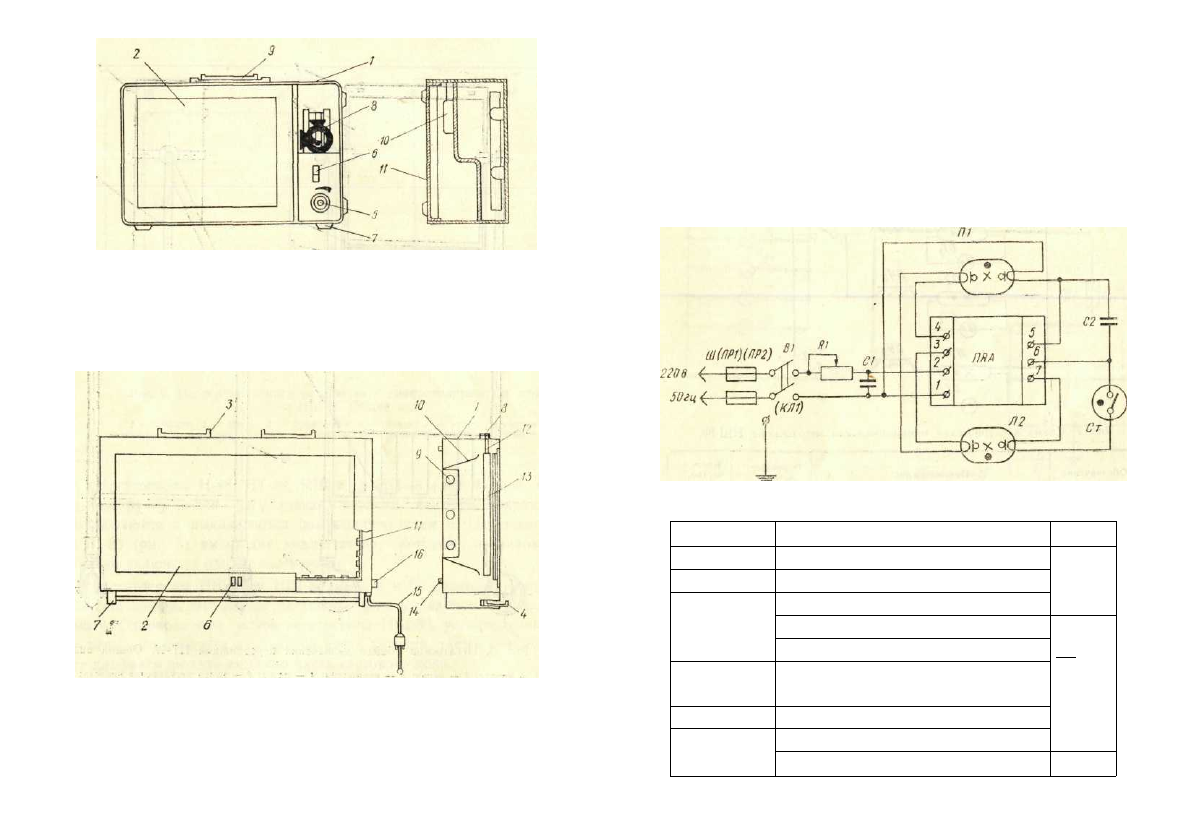

Рис. 4. Негатоскоп полевой НП-48

/ —

 корпус;

 2 —

 экран;

 S

 — ручка регулирования яркости свечения;

6

 —

 выключатель;

 7 —

 ножка;

 8 —

 струбцина;

 9

 — ручка;

 10

 j— па-

нель; // — крышка.

Рис.

 5.

 Негатоскоп НШ-80

/ — корпус;

 2 —

 экран;

 3 —

 кронштейн;

 4

 — лоток;

 6

 — выключатель;

7 — ножка;

 8

 — ручка управления;

 9

 — лампа люминисцентная;

 10

 — отража-

тель света; // — прижим;

 12 —

 ось;

 13

 — шторка;

 14

тания;

 16

 — предохранитель.

крышка;

 15

 — шнур пи-

5. УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ

Перед включением в электросеть негатоскоп должен быть за-

землен проводом заземления.

Прибор выпускается с защитным заземлением по классу Ог.

Для экспортного исполнения выпускается с защитным зазем-

лением по классу 1.

6. ПОДГОТОВКА К РАБОТЕ

Распакуйте прибор, очистите его и все детали от пыли

и грязи.

Рис. 6. Схема электрическая принципиальная

негатоскопов Н 48;

 ПШ-48; НТ-48.

Обозначение

R1

С1

С. 2

В!

Кл1

Л1,

 т

Ст

Пр1; Пр2

Ш

ПРА

Наинеяовйние

Резистор ППБ-50-Г-13-470  О м ± ! 0 %

Конденсатор БМТ-2-400В-4700+10%

Конденсатор КБГ-М-400В-0,05мкФ±10%

Тумблер ТП-1-2

Клемма—КП-16

Лампа люминисцентная ЛБ20

Стартер 15-S0CK-220

Предохранитель ВП1-1-0,5А

Вилка штепсельная ВШ

Аппарат пускорегулирующий 2УИ-20/220-ВП

Кол.

1

1

1

1

1

2

1

2

1

1

Снимите ручку регулировки яркости, отвернув предваритель-

но стопорный винт ручки (Н-48, НТ-48, НП-48, НШ-48).

Отверните четыре винта крепления задней стенки корнуса и

выдвиньте стенку с блоком освещения.

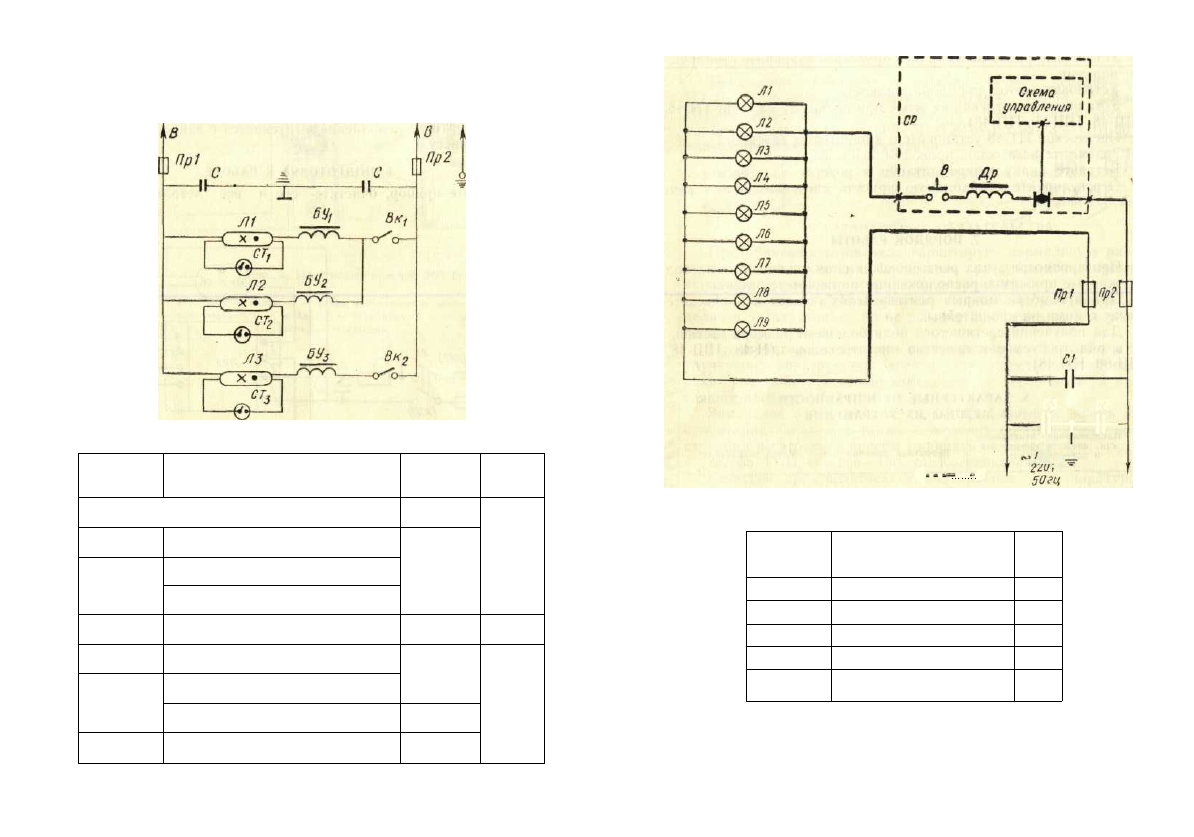

Рис. 7. Схема электрическая принципиальная негатоскопа НШ-80.

Обозначение

Наименование

1

ftp],

 Пр2 Предохранитель ПК-45-2

В

Вк1; Вк2

БУ1, БУ2, БУЗ

С

СТ1; СТ2; СТЗ

Л1: Л2; ЛЗ

Штепсельная вилка

Клавишный сдвоенный выключатель

Аппарат пускорегулирующил

]

 УБИ-30/220

Конденсатор КБГ-И; GOOB; 0,01

Стартер 15-80СК-220

Лампа люминесцентная 30 Вт

Основные

данные

2А

250В; ЮА

6А; 250В

0,01 икФ

ию в

220В; ЗОВт

220 В

Коли-

чество,

шт.

о

1

1

з

2

3

3

10

СЗ С2

If-tHh

..р

 J~

< | " "

 0

Рис. 8. Схема электрическая принципиальная негатоскоиа НП-48.

Обозначение

С1

С2; СЗ

СР

Л1... Л9

Пр1; Пр2

Наименование

Конденсатор МБГЧ-1-250-0,5±

10%

Конденсатор КБГ-И-600-0,01±10%

Светорегулятор СР-03-1

Лампа НВ220-25

Предохранитель ВП1-1-2А

Кол.

1

2

1

9

2

Распакуйте лампы и установите их в патроны.

Установите на место заднюю стенку с блоком освещения и

заверните четыре винта крепления задней стенки.

11

Установите

 ручку-регулировки яркости и закрепите стопорнь:

ми винтами... - - ._

Установите лоток для сбора жидкости.

Установите негатоскоп на столе или подвесьте на степе (Н-48,

ЫШ-48

);

 НШ-80, НП-48).

Негатоскоп НТ-48 установите в кронштейны тележки.

Заземлите;негатоскоп проводом заземления.

Вставьте вилку шнура '-питания в розетку электросети.

Отрегулируйте, необходимую яркость свечения экрана руч-

кой "5." ~~ - ""• ' V ;

7. ПОРЯДОК РАБОТЫ

[При'просмотре

 сухих рентгеновских снимков-заведите их под

пружинные прижимы, расположенные по периметру экрана.

При просмотре мокрых рентгеновских снимков подвесьте

рамку с ними на кронштейны.

Для получения светящегося поля большего размера составь-

те в ряд требуемое количество негатоскопов (Н-48, НШ-48,

НШ-80, НП-48).

8. ХАРАКТЕРНЫЕ НЕИСПРАВНОСТИ

И МЕТОДЫ ИХ УСТРАНЕНИЯ

№

п/п

1.

2.

3.

Наименование неисправно-

сти, внешнее проявление

и дополнительные

признаки

При включении негатоско-

па не светится экран

При включении негато

скопа экран не светится, а

в нижней и верхней час-

тях экрана

 наблюдается

слаборозовая светящаяся

полоса

Наблюдается мигание

Вероятная причина

Перегорели

хранители

Неисправны

или стартер

Неисправны

Пониженное

жение сети

предо-

лампы

лампы

нанря-

Метод

 устранения

Заменить предохрани-

тели

Заменить лампы пли

стартер

Заменить лампы

Проверьте напряжение

сети

9. ПРАВИЛА ХРАНЕНИЯ

Негатоскопы в упаковке предприятия-изготовителя должны

храниться в закрытых помещениях при температуре от 1 до 40°С

и

 относительной влажности 80% при температуре 25°С.

12

10. СВИДЕТЕЛЬСТВО О ПРИЕМКЕ

Негатоокоп (общего назначения Н-48, передвижной

ИТ-48, с диафрагмирующими шторками НШ-48, полевой

НП-48), заводской номер _ .._••— и соответствует техни-

ческим, условиям ТУ 64-1196-74; ТУ 64-1-2732-73 — НШ-80 и

признан годным для эксплуатации.

*

 *Щ

 1978

м.

Дата выпуска

ОТК

 - -

11. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Предприятие-изготовитель гарантирует нормальную рабо-

ту негатоскопа в течение 12 месяцев при соблюдении правил

эксплуатации, транспортирования и хранения.

Начало гарантийного срока исчисляется со дня ввода из-

делия в эксплуатацию, но не позднее 6 месяцев со дня полу-

чения потребителем.

Предприятие-изготовитель систематически ведет работы по

улучшению конструкции изделия, следовательно, возможны

некоторые конструктивные изменения, не отраженные в нас-

тоящем паспорте.

Замечания о неисправностях, обнаруженных во время эк-

сплуатации изделия, а также пожелания по улучшению кон-

струкции негатоскопа просим сообщить по адресу:

252655, ГСП, г. Киев—-155, ул. Красноказачья",'-21...^

Киевское производственное объединение медаппаратуры.

По вопросу гарантийного ремонта обращайтесь в Киевское

производственное объединение медаппаратуры пли в ремонт-

ные мастерские.

12. СВЕДЕНИЯ О КОНСЕРВАЦИИ И УПАКОВКЕ

Наружные металлические поверхности негатоскопа, за ис-

ключением имеющих лакокрасочные покрытия, очищены от

механических загрязнений, обезжирены и покрыты

 консерйа-

ционным маслом ПВК или НГ-203.

Негатоскоп, обернутый бумагой, уложен в упаковочный

ящик выложенный внутри влагонепроницаемым материалом.

При соблюдении целостности упаковки и условий хране-

ния предельный срок защиты без переконсервации 5 лет.

Допускаются другие методы консервации, обеспечиваю-

щие сохранность изделия.

* * /ШГ

Дата консервации

L*-sli

13
