КЛАПАН ПРЕДОХРАНИТЕЛЬНЫЙ АОВ 75.110.00. ПАСПОРТ AOB75.110.00 ПС

ТЮМЕНЬ MEДИКО

ОАО «Тюменский завод

медицинского оборудования и инструментов»

КЛАПАН

ПРЕДОХРАНИТЕЛЬНЫЙ

АОВ 75.110.00

ПАСПОРТ

AOB75.110.00 ПС

1 Основные сведения об изделии и технически; данкые

Клапан предохранительный предназначен для сброса

водяного пара при превышении установленного давления в

паровых стерилизаторах вместимостью до 100 литров с эле-

ктронагревателями суммарной мощностью до 12 кВт, приме-

няемых в медицинских и лабораторных учреждениях.

Предохранительный клапан (см. рис. 1) состоит из следу-

ющих основных деталей: корпус-9, клапан-8, шарик-6, кронш-
тейн-4, пломба-2, проволока-3. В корпус ввернут регулятор-7
с контргайкой-10 для настройки пружины-1 на рабочее давле-
ние.

— Коэффициент расхода клапана

0,864

— Пропускная способность клапана, кг/ч

47,5

— Площадь сечения проходного отверстия, мм

2

 28,26

— Диапазон регулирования,

МПа (кгс/см

2

),

0,23-0,27 (2,3-2,7)

— Среда

пар

— Температура среды, °С, не более

140

— Присоединительный размер

М 14x1,5

— Диаметр проходного сечения, мм

6

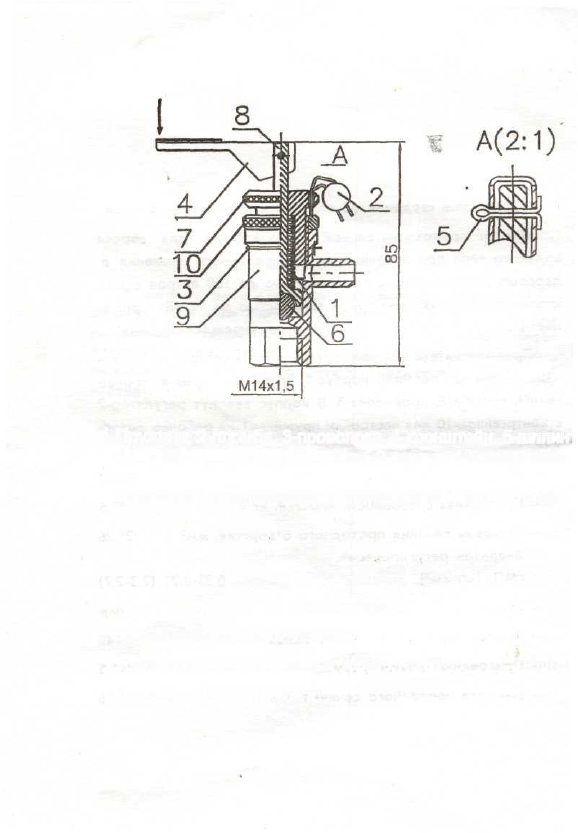

1-Пружина, 2-пломба, 3-проволока, 4-кронштейн, 5-шплин-

6-шарик, 7-регулятор, 8-клапан, 9-корпус, 10-контргайка,

Рисунок 1-Клапан предохранительный АОВ75.110.00

2 Комплектность

В комплект поставки

 входит:

• клапан предохранительный

 АОВ75,110.00

• паспорт

 АОВ75.110.00 ПС

— 1 шт.

— 1 шт.

3 Свидетельство об упаковывании

Клапан предохранительный АОВ 75.110.00 упакован

согласно требованиям, предусмотренным в действующей

технической документации.

должность

лична

я

 подпись



расшифровка подписи

дата

4 Свидетельство

 о

 приемке

Клапан предохранительный изготовлен и принят в соот-

ветствии с обязательными требованиями государственных

стандартов, действующей технической документацией и приз-

нан годным для эксплуатации.

Начальник ОТК

м. п

.,:,..._ v

личная подпись

„ — щсшифровка подписи

дета

5 Заметки по эксплуатации и хранению

5. 1 Установку клапана производить в соответствии с

«Правилами устройства и безопасной эксплуатации сосудов,

работающих под давлением» Госгортехнадзора.

5. 2 Перед началом эксплуатации стерилизатора после

замены предохранительного клапана проверьте диапазон

срабатывания 0,23-0,27 МПа (2,3-2,7 кгс/см

2

).

5. 3 При необходимости отрегулируйте клапан на давление

срабатывания 0,23-0,27 МПа (2,3-2,7 кгс/см

2

) для стерилиза-

торов с рабочим давлением 0,22 МПа (2,2 кгс/см

2

).

5. 4 Опломбируйте вновь устанавливаемый клапан или

клапан, подвергшийся регулировке, обеспечив невозможность

прокручивания регулятора-7.

5. 5 Установку, регулировку и пломбирование клапана

должно производить лицо, ответственное за техническое

обслуживание стерилизаторов, назначаемое руководителем

учреждения.

5. 6 Исправность действия клапана при работе стерили-

затора на .водопроводной воде проверять не реже одного

раза в неделю, при работе на дистиллированной воде не

реже одного раза в месяц.

Проверку клапана осуществлять в процессе работы сте-

рилизатора в следующей последовательности:

1 Нажать на кронштейн-4 по направлению стрелки (см.

рис. 1). Под действием давления должно произойти открытие

клапана-1 и выделиться большое количество пара. Усилие,

необходимое для проверки срабатывания клапана должно

быть не более 0,13 кг.

2 Осмотреть клапан. При обнаружении на внутренних

частях накипи или ржавчины сбросить давление в стерилиза-

торе, разобрать клапан, очистить и отрегулировать его в

соответствии с п. 5.3-5.5.

3 Результаты проверки исправности клапана записать в

рабочий журнал стерилизатора.

4 Сведения о настройке и регулировке клапана занести

в паспорт сосуда, работающего под давлением.

ПРИМЕЧАНИЯ:

1 Все записи осуществляются лицами, выполняющими указан-

ные операции,

2 При рабочем давлении допускается легкое, не направленное

(рассеянное) парение клапана.

5. 7 ЗАПРЕЩАЕТСЯ:

1 фиксировать клапан 8 (см. рис. 1) в закрытом положе-

нии и принудительно закрывать при срабатывании клапана.

2 использовать клапан, если давление пара в стерили-

заторе превышает на 0,05 МПа (0,5 кгс'см

2

) максимально

установленной величины диапазона срабатывания 0,27 МПа

(2,7 кгс/см

2

).

5. 8 Регулярно после 4-5 циклов стерилизации при нали-

чии давления следует поднимать на 3-5 сек. Клапан-8, нажа-

тием на кронштейн-4 для предупреждения прикипания

шарика-6 (см. рис. 1).

5. 9 Хранение клапана предохранительного должно осу-

ществляться в отапливаемых и вентилируемых помещениях.

Температура окружающего воздуха от +5°С до + 40°С,

среднее значение относительной влажности до 65% при 20°С.

5. 10 Гарантийный срок хранения клапана предохранитель-

ного в упаковке завода изготовителя 1 год, при условии

выполнения потребителем условий хранения согласно данно-

го паспорта.

6 Гарантии изготовителя

6. 1 Гарантийный срок эксплуатации клапана предохрани-

тельного — 12 месяцев со дня продажи изделия через торго-

вую сеть, которая определяется по чеку магазина или счету-

фактуре завода изготовителя, при соблюдении правил насто-

ящего паспорта.

6. 2 При отсутствии отметки торгующей организации га-

рантийный срок исчисляется со дня выпуска клапана предо-

хранительного предприятием изготовителем.

В течение гарантийного срока завод изготовитель без-

возмездно производит замену клапана предохранительного.

6. 3 Гарантия не распространяется в следующих случаях:

1 Сорвана пломба;

2 Разобранный клапан;

3 С механическими повреждениями (изогнут клапан,

вмятины на корпусе и носике корпуса, вмятины на
шарике, вытянута пружина).

4 Если покупатель предъявляет клапан предохранитель-

ный для замены, с какой либо отсутствующей деталью
(допускается отсутствие шплинта-5 (см, рис. 1).

Вывылается

 для оформления заводу-нзготовя

твлю

 с

 обяpобязательным заполнением номера

ивделия

 и

 даты

 мготовления.

ОАО

 «Тюменский

 завод медицинского

оборудования и инструментов»

Россия, 625035, г. Тюмень,

ул. Республики, 205

тел. (3452) 21-19-79, 21-23-69,

факс (3452)21-15-97

www. tismoi. ru

ТАЛОН

на гарантийный ремонт

Клапан предохранительный

 АОВ 75.1

10.00

(наименование иэделия)

изготовленного

 .".....

 ,.,

(дата изготовления)

Заводской номер №

Продан

(наименование торгующей организации)

Штамп торгующей

организации ..

(дата)

(подпись продавца)

Владелец и его адрес

(личная подпись)

выполнены работы по устранению

неисправностей ,

Механик цеха

—

(дата)

(личная подпись)

Владелец

.

(личная подпись)

УТВЕРЖДАЮ

Зав. цеха

(наименование ремонтного

или бытового предприятия)

Штамп цеха ............................~..........~.

г

(дата)

(личная подпись)
