БАНЯ ВОДЯНАЯ ЛАБОРАТОРНАЯ С ЭЛЕКТРИЧЕСКИМ И ОГНЕВЫМ ПОДОГРЕВОМ. ПАСПОРТ 2Т2.988.001 ПС

МИНИСТЕРСТВО МЕДИЦИНСКОЙ ПРОМЫШЛЕННОСТИ

ЛЬВОВСКИЙ ЗАВОД

РАДИОЭЛЕКТРОННОЙ МЕДИЦИНСКОЙ АППАРАТУРЫ

ОКП 94 5243

БАНЯ ВОДЯНАЯ

ЛАБОРАТОРНАЯ

С ЭЛЕКТРИЧЕСКИМ

И ОГНЕВЫМ

ПОДОГРЕВОМ

П А С П О Р Т

2Т2.988.001 ПС



1. ВВЕДЕНИЕ

1.1. Настоящий паспорт является руководством по эксплуа-

тации и техническому обслуживанию бани водяной лаборатор-

ной с электрическим и огневым подогревом.

1.2. Изображения внешнего вида бань приведены на рис. 1 и 2.

1.3. Перечень кодов ОКП в приложении 1.

НЕ ПРИСТУПАЙТЕ К РАБОТЕ С БАНЕЙ, НЕ ИЗУЧИВ

НАСТОЯЩИЙ ПАСПОРТ!

2. НАЗНАЧЕНИЕ

2.1. Баня водяная лабораторная с электрическим и огневым

подогревом предназначена для кипячения пробы при биохимичес-

ких, бактериологических и серологических исследованиях,

2.2. Область использования бань — клиники, больницы, поли-

клиники и лаборатории медицинских учреждений.

Баня соответствует требованиям технических условий

ТУ 64-1-2850-80 и комплектов документации 2Т2.988.001 и

2Т2.988.001-01.

2.3. Условия эксплуатации бани водяной лабораторной с элек-

трическим и огневым подогревом:

температура окружающего воздуха от +10 до +35°С;

относительная влажность воздуха 80% при температуре 25°С,

3. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

3.1. Баня водяная лабораторная с электрическим подогревом

(см. рис. 1) работает от сети переменного тока с частотой 50 Гц

с номинальным напряжением 220 В при отклонениях напряжения

сети на  ± 1 0 % от номинального значения.

3.2. Баня водяная лабораторная с огневым подогревом (см,

рис. 2) работает от керосиновых и газовых горелок.

3.3. Рабочий объем бачка не менее 0,0014 м

3

 (1,4 л).

3.4. Габаритные размеры и масса бани водяной лабораторной

с электрическим и огневым подогревом приведены в табл. 1.

Таблица 1

Баня водяная лабораторная с электрическим подогревом

Наименование

Габаритные размеры, мм

Баня водяная лабораторная с эле- j (227±3,5)x(220±l,5)x

ктрическим подогревом JX(130±2)

Масса, кг,

не более

1,5

1,0

Баня водяная лабораторная с ог- ] (220±1,5)х(181±0,8)х

невым подогревом |х(99±1)

3-5. Наибольший диаметр рабочего отверстия бачка « не менее

120 мм.

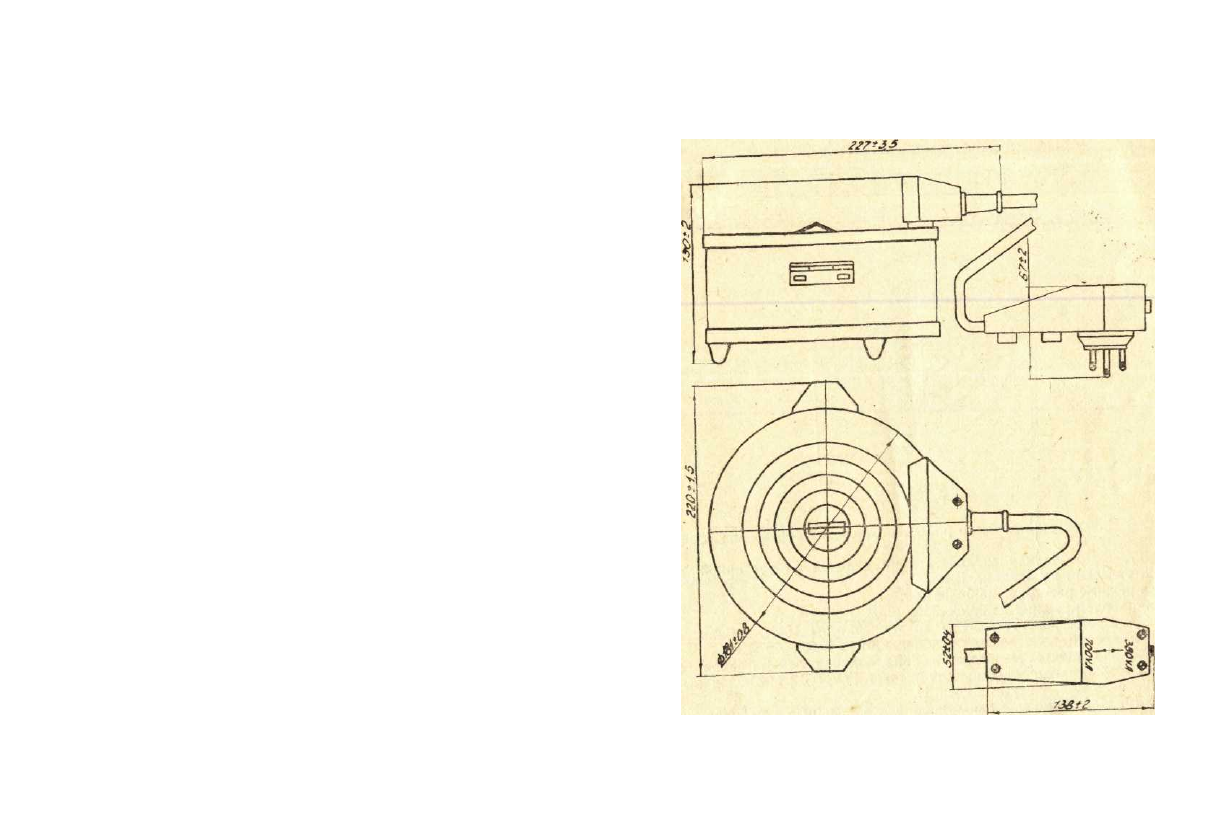

Рис. 1.

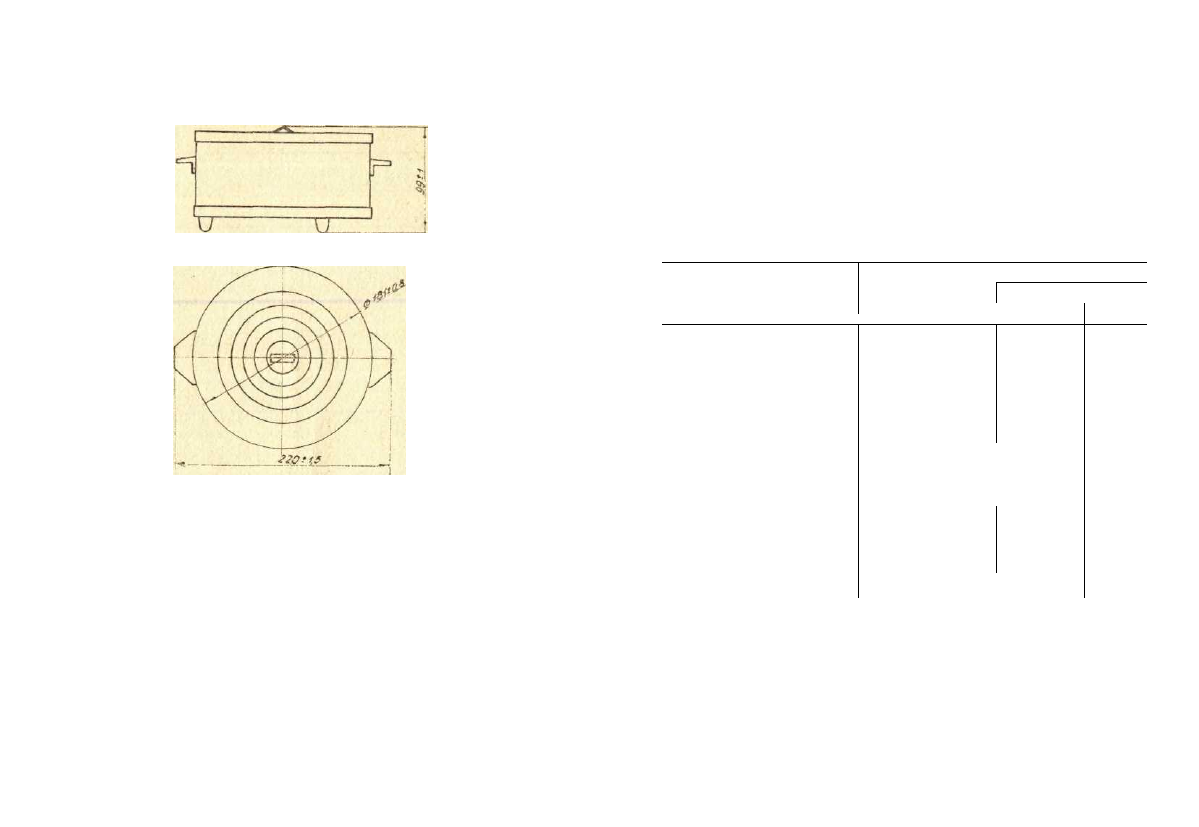

Баня водяная лабораторная с огневым подогревом

Рис. 2.

3.6 Наименьший диаметр рабочего отверстия бачка—не более

24 мм.

3.7. Потребляемая мощность бани водяной лабораторной с

электрическим подогревом, ВА:

в режиме разогрева не более 700;

в рабочем режиме не более 350.

3.8. Время разогрева воды до температуры 100°С в баке с

электрическим подогревом не должно быть более 20 мин.

3.9. По электробезопасности баня водяная лабораторная с

электрическим подогревом соответствует ГОСТ 12.2.025-76 и вы-

полнена по классу защиты I тип Н.

3.10. Наружные поверхности бань должны быть устойчивы к

дезинфекции по ОСТ 42-2-2-77.

3.11. Наработка на отказ бани с электрическим подогревом не

менее 3200 ч.

3.12. По ремонтопригодности бани водяные лабораторные с

электрическим подогревом соответствуют ГОСТ 23256-78 и

ОСТ 42-2-4-79.

3.13. Средний срок службы до списания бани водяной лабора-

торной с огневым подогревом не менее 7 лет, бани водяной лабо-

раторной с электрическим подогревом — 5 лет.

3.14. Время непрерывной работы бани составляет не менее

8 ч при условии поддержания уровня воды, предусмотренного в

п. 8.3 настоящего паспорта.

4. СОСТАВ

 ИЗДЕЛИЯ И КОМПЛЕКТ ПОСТАВКИ

Комплект поставки бань соответствует указанному в табл.

 2.

Таблица 2.

Наименование

1.

 Бачок

2. Устройство нагревательное

3. Подставка

4. Крышка

5. Крышка

6. Крышка

7. Крышка

8. Крышка

9- Крышка

10. Крышка

Принадлежности

11. Штатив

12.* Розетка

РШ-П-20-О-1Р44-02-10/220

Запасные части

13.* Предохранитель

ВП-1-1-5А

Эксплуатационная

документация

14. Паспорт

Обозначение

документа

•

2Т5.887.014

2Т5.863.039

2Т6.150.047 '

2Т8.050.224

2Т8.050.224-01

2Т8.050.224-02

2Т8.050-224-03

2Т8.050.228

2Т8.050.229

2Т8.050.229-02

2Т8.128.090

ГОСТ 7396-76

ОЮО.480.003 ТУ

2Т2.988.001 ПС

Количество

1

баня с эле-

ктрическим

подогревом

1
1

1

1

1

1

1

1

1

1

1

2

1

, «17

ваня с ог-

невым подо

грввом

1

—

1

1

1

1

1

1

—

1

1

—

—

5.

 УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

5.1. Баня водяная лабораторная состоит из бачка, наполняе-

мого водой и устанавливаемого на подставку, а также набора

крышек, позволяющих подбирать необходимый диаметр рабочего

отверстия.

5.2. Нагрев воды в бане с электрическим подогревом осуще-

ствляется двумя встроенными трубчатыми электронагревателями

Поставляется для ЦВМУ МО СССР.

(ТЭН). По мере необходимости может быть подключен один ли-

бо два ТЭНа. Для этой цели имеется переключатель мощности,

расположенный в выносном блоке, который служит одновременно

блоком включения прибора в сеть.

5.3. Вода в бане с огневым подогревом нагревается от кероси-

новых или газовых горелок.

6. УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ

6.1. Категорически запрещается включать баню с электричес-

ким подогревом без воды в сеть!

6.2. Выливать воду из бачка бани с электрическим подогревом

в холодном состоянии только при снятой крышке с электрона-

гревателями.

6.3. Помещение, в котором эксплуатируется баня с ощевым

подогревом, должно быть снабжено вытяжной вентиляцией.

6.4. При эксплуатации бани необходимо соблюдать меры про-

тивопожарной и электробезопасности.

7. ПОДГОТОВКА К РАБОТЕ

БЕЗОТКАЗНАЯ РАБОТА БАНИ ОБЕСПЕЧИВАЕТСЯ НАД-

ЛЕЖАЩИМ УХОДОМ И ВЫПОЛНЕНИЕМ ПРАВИЛ ЭКСПЛУ-

АТАЦИИ!

7.1. После распаковки бани произвести проверку на соответ-

ствие разделу 4 настоящего паспорта.

7.2. Бачок бани с электрическим подогревом установить на

подставку в месте, удобном для работы на плоскости, расположен-

ной под углом не более 10° к горизонтальной поверхности.

7.3. Баню с огневым подогревом заполнить водой — не менее

половины бачка.

Баню с электроподогревом заполнить водой не ниже нижней

риски на ТЭН.

7.4. Для погружения штатива 2Т8.128.090 с пробирками в ба-

чок необходимо снять с бани пять крышек.

7.5- Баню с огневым подогревом снять с подставки и устано-

вить над источником пламени.

8.

 ПОРЯДОК РАБОТЫ

8.1. Баню с электрическим подогревом включить в сеть, уста-

новив предварительно переключатель мощности в положение

«700 В-А», что соответствует ускоренному разогреву.

8.2. После закипания воды переключатель перевести в поло-

жение «350 В • А», что соответствует рабочему режиму.

8.3. Во время работы бани поддерживать требуемый уровень

воды в бачке (не менее половины — в бане с огневым подогревом

и не ниже нижней риски ТЭН — в бане с электроподогревом).

9. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

По окончании работы воду из бачка слить только после осты-

вания бани. При этом в бане с электрическим подогревом предва-

рительно снять нагревательное устройство 2Т5-863.039.

10. ХРАНЕНИЕ, КОНСЕРВАЦИЯ И РАСКОНСЕРВАЦИЯ

10.1.

 Бани должны храниться в закрытом помещении при

температуре от минус 50 до +40°С и относительной влажности

воздуха до 80% при температуре 20°С.

10.2. Воздух в помещении не должен содержать примесей, вы-

зывающих коррозию.

10.3. Перед упаковыванием бани должны быть обезжирены

по ГОСТ 9.014—78 и законсервированы по ОСТ 64-1-69-80 для

условий хранения Ж: ВЗ—1, ВУ—1.

Предельный срок защиты без переконсервации — 3 года.

10.4. Расконсервацию изделий выполнять по ГОСТ 9.014—78.
10.5. Бани после расконсервации должны быть подвергнуты

дезинфекции по

 ОСТ 42-2-2-77.

11. ТРАНСПОРТИРОВАНИЕ

11.1. Бани транспортируются всеми видами закрытого транс-

порта по ГОСТ 20790-75 в соответствии с правилами перевозки

грузов, действующими на данном виде транспорта.

11.2. Условия транспортирования бань — 5 (ОЖ4)' по ГОСТ

15150-69.

11.3. На дощатый ящик нанести знаки предупредительного

характера: «ОСТОРОЖНО, ХРУПКОЕ», «ВЕРХ, НЕ КАНТО-

ВАТЬ», «БОИТСЯ СЫРОСТИ» и условия хранения 2 (С) по

ГОСТ 15150-69-

12. СВИДЕТЕЛЬСТВО О ПРИЕМКЕ

Баня водяная лабораторная с

подогревом
и признана

М.П.

соответствует техническим

годной к эксплуатации.

Дата выпуска

Представитель

условиям

отк

ТУ

 64-1-2850-80

13. ГАРАНТИИ ИЗГОТОВИТЕЛЯ

13.1. Изготовитель гарантирует соответствие бань требовани-

ям технических условий при соблюдении потребителем условий

и правил эксплуатации, транспортирования и хранения.

13.2. Гарантийный срок эксплуатации бань—18 месяцев со

дня ввода в эксплуатацию.

13.3. Гарантийный срок хранения — 6 месяцев с момента изго-

товления.

14. СВЕДЕНИЯ О РЕКЛАМАЦИЯХ

Оформление рекламаций, упаковка или отправка бань для

ремонта заводу-изготовителю или ремонтным мастерским «Союз-

медтехники» производится согласно «Положению о поставках

продукции производственно-технического назначения».

ПЕРЕЧЕНЬ

Приложение I.

исполнений бань и кодов ОКП в полной

(ассортиментной) номенклатуре

Наименование исполнения

Код ОКП

Баня водяная лабораторная с электрическим по-

догревом

94 5243 0015 05

Баня водяная лабораторная с огневым подогре- 94 5243 0017 03
вом

Львовский завод радиоэлектронной

медицинской аппаратуры

г. Львоз-|9, ул. Заводская, 31

Телефон 52-10-05. 52-05-22

Спецссудный счет № 9237701

в Железнодорожном отд. Госбанка г. Львова

ГАРАНТИЙНЫЙ ТАЛОН

на ремонт в течение гарантийного срока

наименование изделия (заполняется заводом-изготовителем)

Модель _

:

Дата изготовления Приобретен .'

(заполняется торговой организацией)

Принят на гарантийное обслуживание ремонт-

ным предприятием

города

м п.

м. п.

Подпись

руководителя ремонтного

предприятия

Подпись

руководителя учреждения-

владельца

Высылается ремонтным предприятием «Союз-

медтехника» в адрес завода-изготовителя и слу-

жит основанием для предъявления счёта на оплату

за проведенный ремонт в течение гарантийного

срока.

Начало гарантийного срока исчисляется со дня

ввода бани в эксплуатацию, но не позднее 6 меся-

цев со дня получения изделия потребителем.

Гарантийный ремонт изделия медицинской тех-

ники осуществляется ремонтными предприятиями

системы «Союзмедтехника», обслуживающими уч-

реждения здравоохранения в данной области,

крае, республике (включая лечебные учрежде-

ния других ведомств), за счет заводов-изготови-

телей.

Если изделие в период гарантийного срока вы-

шло из строя в результате неправильной его экс-

плуатации, стоимфетъ^ремонта оплачивает учреж-

дение-владелец из;

паковщик

Контролер

(условный нЬ'мер)

(условный номер)

.
