I. НАЗНАЧЕНИЕ

Ультразвуковой переносный аппарат УТП-1 предназначен для

терапии с помощью ультразвука различных заболеваний: радику-

лит, ишиас, миалгия, артриты, трофические язвы и т. д. При неко-

торых заболеваниях, как например, болезнь Бехтерева, ультразвук

является единственным средством, дающим положительные резуль-

таты при лечении.

II. ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

1.

 Максимальная мощность ультразвука при излучении в воде

от 8-:-10

 вт.

2.

 Частота ультразвуковых колебаний 830±15

 кгц.

3. Аппарат может работать как в непрерывном режиме, так и в

импульсном при трех длительностях импульсов: 10±2

 мсек;

4±1

 мсек;

 2±0,5

 мсек.

4. Частота повторения импульсов — 50 импульсов в секунду.

5. Регулировка мощности равномерно ступенчатая—10-ю сту-

пенями.

6. Активная площадь ультразвукового излучателя равна 4

 см

2

.

7. Аппарат питается от сети переменного тока напряжением

127

 в

 и

 220 в

 + 5%, —15%, частотой 50

 гц.

8. Мощность, потребляемая аппаратом, не более 165

 ва.

9. Габаритные размеры: 320X420X135

 мм.

10. Вес аппарата с ультразвуковой головкой не более 13

 кг.

III. ОПИСАНИЕ ЭЛЕКТРИЧЕСКОЙ СХЕМЫ

Аппарат УТП-! представляет собой генератор высокой частоты,

питающий кварцевый пьезоэлектрический преобразователь Кви,

излучающий ультразвуковые колебания. Он состоит из собственно

генератора высокой частоты, генератора модулирующих импульсов,

модулятора, элементов управления и источников питания.

Генератор высокой частоты собран на высокочастотном генера-

торном пентоде ГУ-50

 {Ль).

 Колебательный контур генератора, в

основном, состоит из индуктивности L2 и емкости высокочастотного

кабеля, связывающего генератор с кварцевым пьезоэлектрическим

преобразователем. С целью получения на обкладках пьезоэлектри-

ческого преобразователя напряжения порядка 2,5

 кв

 (при напряже-

нии анодного питания 700

 в)

 между катодом и анодом генераторной

лампы включена только часть индуктивности колебательного кон-

тура.

2-851 з

Положительная обратная связь осуществляется по схеме емкост-

ного делителя напряжения, который состоит из емкости кабеля и

конденсатора Ci4. Для точной подстройки частоты генератора на

частоту пьезоэлектрического преобразователя служит конденсатор

переменной емкости Ci.

Регулировка выходной мощности генератора производится изме-

нением напряжения на второй сетке с помощью переменного сопро-

тивления R5 и цепочки сопротивлений Re—Rie, образующих ступен-

чатый регулятор напряжения. С целью уменьшения колебаний

мощности генератора при изменениях напряжения сети напря-

жение, подводимое к регулятору, стабилизовано стабилитроном

СГ1П (Л1).

Три лампы 6Н1П (Ла, Лз, Л4) обеспечивают создание импульс-

ного режима. Первый триод (Лг) и дифференцирующая цепочка

Си, R34, R37 формируют переменное напряжение сети частотой

50

 гц

 в короткие положительные и отрицательные импульсы. По-

ложительные импульсы запускают ждущий мультивибратор с ка-

тодной связью, собранный на лампе Лз. Три сопротивления R45, R4«,

R47 и переключатель Ек позволяют установить любую из трех дли-

тельностей импульсов.

В импульсном режиме к катодам лампы Л^ подводится отрица-

тельное напряжение (через переключатель В4). Ток, проходящий

через анодную цепь лампы Л*, создает на сопротивлениях R43,

R44 (утечка сетки генераторной лампы) падение напряжения, пол-

ностью запирающее генератор.

Модулирующие отрицательные импульсы, снимаемые с сопротив-

ления R40 через конденсатор Слз, запирают модуляторную лампу Л*.

При этом запирающее напряжение на сопротивлениях R43, R44 пол-

ностью снимается и в генераторе возникают колебания, которые

длятся пока существует запирающий импульс на сетке модулятор-

ной лампы.

Для получения режима непрерывной работы переключатель В4

устанавливается в положение «Непрерывно». При этом разрывается

анодная цепь лампы Л4 и запирающее напряжение на сопротивле-

ниях R43, R44, образуемое анодным током лампы Л

4

, полностью

снимается.

Все питание аппарата от сети переменного тока осуществляется

через силовой трансформатор Tpi.

Напряжение сети через сетевой шнур поступает в сетевой поме-

хоподавляющий фильтр, состоящий из двух блоков проходных

конденсаторов 3i, Э2 и катушки Li, смонтированных в одном экра-

нированном блоке. Выход фильтра через два блокировочных кон-

такта KJli и КШ (размыкающих цепь питания при снятии верхней

или нижней крышек аппарата), предохранитель-переключатель Пр1

(устанавливаемый соответственно напряжению сети 127 или 220 в)

и переключатель компенсатора сети Bi подключается к первичной

обмотке силового трансформатора Tpi.

Контроль напряжения сети осуществляется с помощью индика-

тора напряжения ИГЪ-
4

Включение аппарата и компенсация изменения напряжения сети

осуществляется переключателем компенсатора Bi.

Сигнальная неоновая лампочка НЛ1 (ТН-0,3) загорается при

включенных процедурных часах аппарата и гаснет, когда процедура

окончена.

IV. ОПИСАНИЕ КОНСТРУКЦИИ

Генератор высокой частоты собран в металлическом корпусе

(рис. 1).

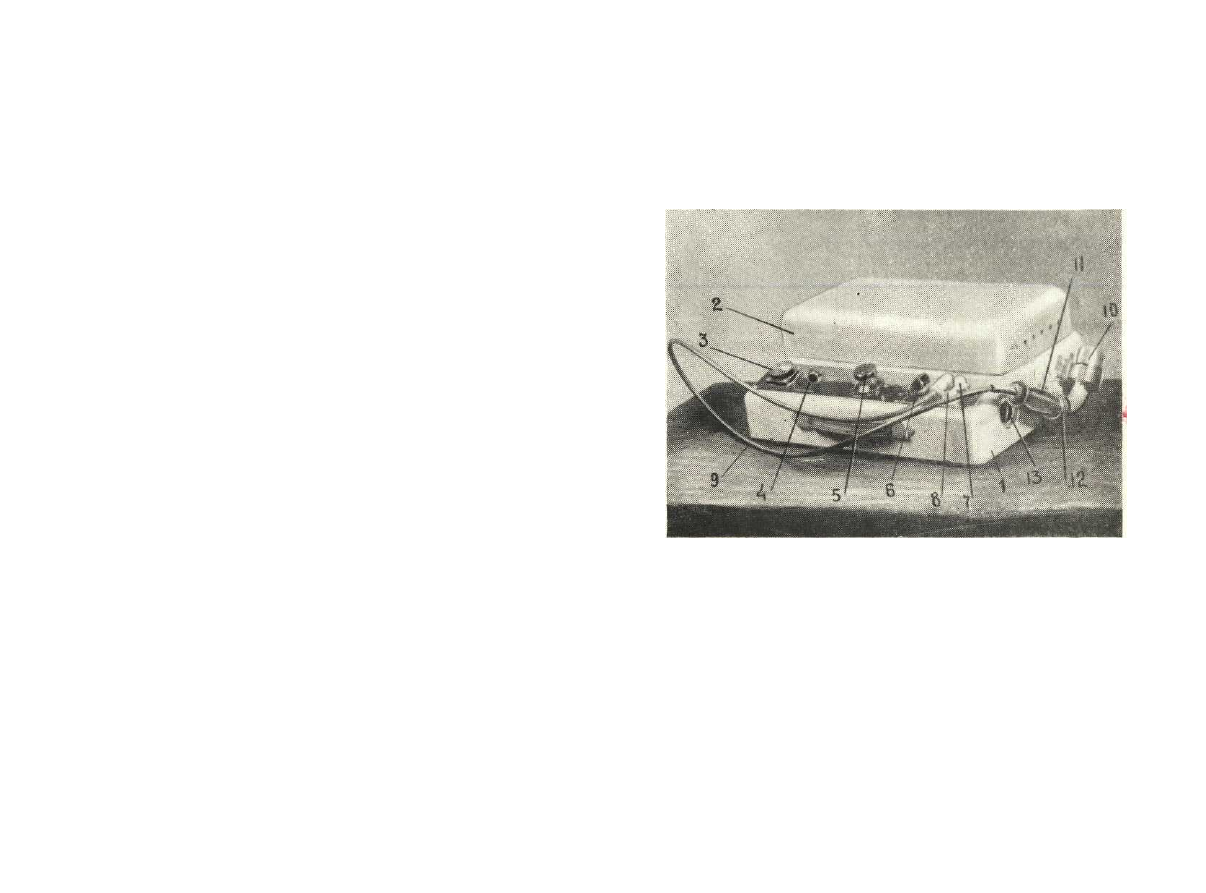

Рис. 1. Общий вид аппарата УТП-1

Корпус имеет нижнюю (1) и верхнюю (2) крышки. Все детали

аппарата, за исключением ультразвукового излучателя (головки) и

органов управления смонтированы внутри корпуса. На правой стен-

ке корпуса расположен держатель ультразвуковой головки (12) и

ручка конденсатора Ci (13) подстройки частоты генератора. На

левой стенке расположены переключатель компенсатора напряже-

ния сети Bi и розетка для сетевого шнура. На задней стенке распо-

ложены предохранитель-переключатель сети 127/220

 в,

 предохрани-

тель высоковольтной цепи и клемма заземления.

На передней панели корпуса расположены (слева направо): ин-

дикатор напряжения сети (3), переключатель рода работы (4), про-

цедурные часы (5), переключатель интенсивности (6), сигнальная

неоновая лампочка (7), розетка высокочастотного разъема (8) для

присоединения кабеля (9) ультразвуковой головки (10).

5

Ультразвуковая головка (10) представляет собой алюминиевый

стакан с впрессованным с одной стороны резонатором (алюминие-

вый диск с кварцевым преобразователем) и ручкой (11) с другой

стороны.

V. КОМПЛЕКТНОСТЬ

В комплект аппарата входят:
1. Аппарат «УТП-1» в собранном виде с комплектом ламп

и ультразвуковой головкой 1

2.

 Сетевой шнур (питания) длиной

 2 м

 1

3. Провод для заземления со струбцинкой •* — I

З а п а с н о й к о м п л е к т:

1. Кабель со штеккерным разъемом и рукояткой

для ультразвукового излучателя —

2. Комплект электронных ламп ГУ-50 — 1

6Н1П  — 3

С П П —1

3. Лампа неоновая ТН-0,3 — 1

4. Предохранитель на 2 а — 3

5. Предохранитель на 0,5 а — 1

6- Техническое описание и инструкция по эксплуатации

с паспортом аппарата. 1 экз.

П р и м е ч а н и е . Измеритель мощности ультразвукового излучения типа ИМУ-z

(МРТУ-42-1921-61), предназначенный для проверки выходной мощности аппарата УТП-1, по-

ставляется по требованию заказчика.

VI. ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

Пользование аппаратом должно производиться строго по инст-

рукции. Неправильная эксплуатация может привести к преждевре-

менной порче аппарата.

а) Подготовка аппарата к работе

Установить аппарат на расстоянии не более 1,5—2

 м

 от штеп-

сельной розетки и не более 1

 м

 от пациента. Установить рядом с

аппаратом измеритель мощности ультразвукового излучения таким

образом, чтобы при управлении аппаратом показания измерителя

были хорошо видны. Присоединить вставку высокочастотного разъ-

ема на конце кабеля головки

 к

 розетке высокочастотного разъема,

находящейся на горизонтальной передней панели аппарата в пра-

вом углу. Установить предохранитель-переключатель, находящийся

на задней вертикальной стенке аппарата, в соответствии с напря-

жением сети 127 или 220

 в.

 Вставить ультразвуковую головку

 в

 гор-

ловину измерителя, предварительно налив в

 Яге

 кипяченой дистил-

лированной воды до уровня, при котором обеспечивается надежный

контакт плоскости головки с водой.

Установить ручку компенсатора сети в положение «Выкл.».

Вставить вилку сетевого шнура в штепсельную розетку. Установить

ручку переключателя интенсивности на «0». Установить ручку пере-

ключателя рода работы в положение «Непрерывно».

Ручкой компенсатора сети включить аппарат и установить

стрелку индикатора напряжения в секторе, нанесенном на шкалу.

Дать прогреться аппарату 5—10 минут. Установить ручку процедур-

ных часов на 3—5 минут, при этом должна загореться индикаторная

лампочка. Установить ручку переключателя интенсивности в по-

ложение «1,0». Подстроить генератор, медленно поворачивая ручку

подстройки генератора (она находится на правой стенке аппарата)

до получения максимального показания измерителя мощности. Ус-

тановить ручку переключателя интенсивности в положение «2,0» и

проверить максимальную мощность по измерителю (она должна

быть не менее 8

 вт),

 После этого ручкой переключателя интенсивно-

сти установить заданную мощность (интенсивность в

 вт/см

2

 равна

мощности в ваттах, деленной на активную площадь ультразвуковой

головки в

 см

2

.

 Площадь ультразвуковой головки равна 4

 см

2

,

 поэ-

тому интенсивность в 4 раза меньше мощности). Отвести ручку про-

цедурных часов в исходное положение.

б) Работа с аппаратом

)

Установить заданное время процедуры и приступить к отпуску

ее в соответствии с указанием врача. Перед отпуском процедуры не-

обходимо' хорошо смазать кожу пациента контактной жидкостью—

вазелиновым маслом или смесью глицерина с водой. В крайнем

случае, можно смочить чистой водой, но при этом необходимо сле-

дить, чтобы кожа была хорошо смочена на всей поверхности, с ко-

торой соприкасается головка во время процедуры.

При отпуске процедуры необходимо следить за хорошим приле-

ганием дна головки к коже пациента и наличием достаточного коли-

чества контактной жидкости. •

Нельзя держать головку неподвижно на одном месте. Необхо-

димо все время водить ее по поверхности, указанной врачом. Отпуск

процедуры с неподвижной головкой допускается только по специ-

альному указанию врача и при самых малых интенсивностях (не

более 0,35

 вт/см

2

,

 т. е. при мощности около 1 —1,5 вт). При облу-

чении в ванне с водой головка располагается на заданном расстоя-

нии от объекта облучения таким образом, чтобы перпендикуляр к

рабочей плоскости головки (резонатора) был направлен на объект

облучения. Головку можно укрепить на штативе. По истечении

установленной на процедурных часах времени процедуры излучение

ультразвука автоматически прекращается и гаснет сигнальная лам-

почка (при этом выключается только напряжение второй сетки

генераторной лампы, все остальные цепи в аппарате остаются

 вклю-

ченными)

 .

Ручку регулировки интенсивности ставят в положение «0».

Если следующая процедура предполагается не позднее, чем че-

рез 5—10 минут, аппарат можно не выключать.

7

Перед очередной процедурой устанавливают требуемую мощ-

ность и отпускают процедуру в том же порядке.

При работе в импульсном режиме предварительно устанавли-

вают по измерителю мощности в непрерывном режиме максималь-

ную мощность. Затем переключают на импульсный режим и замеря-

ют мощность. При этом, для установленной длительности импульса

10

 мсек

 мощность должна составлять 0,5 от максимальной мощно-

сти, которую показывал измеритель в непрерывном режиме. Для им-

пульсов 4

 мсек

 и 2

 мсек

 мощность должна составлять соответствен-

но 0,2 и 0,1 от максимальной мощности в непрерывном режиме.

Проверив исправность импульсного модулятора, устанавливают

ручку «Род работы» на выбранную длительность импульса и при-

ступают к отпуску процедуры.

По окончании работы аппарат выключить (ручку компенсатора

сети поставить в положение «Выкл.»). Установить ручку переключа-

теля интенсивности в положение «0», ручку рода работы в положе-

ние «Непрерывно». Отключить сетевой шнур аппарата от штепсель-

ной розетки сети.

Ультразвуковую головку вытереть насухо и вставить в держа-

тель, расположенный на правой стенке аппарата.

в) Уход за

 аппаратом

Для обеспечения нормальной бесперебойной работы аппарата

необходимо соблюдать инструкцию по эксплуатации и следить за

чистотой аппарата.

Не подвергать аппарат и ультразвуковую головку резким толч-

кам. Следить за состоянием контактов разъемных соединений сете-

вого шнура и высокочастотного кабеля головки.

При переносе аппарата из холодного помещения в теплое, следу-

ет включать аппарат не раньше, чем через 2 часа, для того чтобы он

успел принять температуру окружающей среды.

Внешнюю поверхность аппарата следует протирать чистой влаж-

ной тканью. Не оставлять ультразвуковую головку в измерителе во

избежание коррозии. Не допускать резких перегибов кабеля ультра-

звуковой головки.

Во избежание разрушения кварцевого кристалла

нельзя при работающем аппарате (положение пере-
ключателя интенсивности не на «О») оставлять его
непогруженным, т. е. необходимо или измерять мощ-
ность, или отпускать процедуру.

г) Возможные неисправности и способы их устранения

Неисправность

Возможная причина

1. При включении аппа-

рата стрелка индикато-

ра напряжения сети

остается на нуле

2. При положении ручки

переключателя интен-

сивности «0,2» мощность

ультразвука равна ну-

лю

3. При положении ручки

переключателя интен-

сивности «2,0» мощ-

ность ультразвука

меньше 8

 вт

Сгорел предохрани-

тель переключателя сети,

сгорел предохранитель в

штепсельной розетке

Сгорел предохранитель

в цепи высокого напря-

жения

Дно ультразвуковой

головки не касается воды

в горловине измерителя

мощности.

Вышла из строя гене-

раторная лампа ГУ-50

Пробой кабеля головки

Расстроен генератор

Генераторная лампа

ГУ-50 частично потеряла

эмиссию

Наличие воздушных

пузырей на рабочей пло-

скости головки или на

разделительной пленке в

горловине измерителя

мощности

Способ устранения

Проверить предохрани-

тели и, если они не-

исправны, заменить но-

выми

Проверить предохрани-

тель и, если он неиспра-

вен, заменить новым

Долить воду в измери-

тель мощности.

Заменить новой

Заменить кабель

Настроить генератор

на максимальную мощ-

ность ручкой конденса-

тора Ci («Подстройка»),

Заменить новой

Извлечь ультразвуко-

вую головку из горлови-

ны измерителя мощности

и убрать пузырьки

После замены лампы ГУ-50 необходимо установить максималь-

ную ультразвуковую мощность 9

 вт

 с помощью потенциометра Rs.

Для замены кабеля головки необходимо: отвернуть накидную

гайку, с помощью которой стакан с резонатором крепится к рукоят-

ке головки; снять стакан с резонатором и контакт с пружиной; уста-

новить контакт с пружиной и стакан с резонатором на запасной ка-

бель и накидной гайкой закрепить стакан на рукоятке.

Устранение всех других неисправностей может производиться

только квалифицированными специалистами или в мастерских.

VII. ПРИЛОЖЕНИЯ

Спецификация к принципиальной электрической схеме

Обозна

-

чени

я

п

о схем

е

1

Ri
R2
R4

Наименование и тип

2

Добавочное сопротивление

Сопротивление МЛТ-2-110 к-П
Сопротивление МЛТ-0,5-100 к-П

Номинальное

значение

3

1300 ом

110 ком

100 ком

До-

пуск

+ %

4

10
10

Приме-

чание

5

•

Обозна

-

чени

я

п

о схем

е

1

Rs

R

6

R,-
R

8

R

9

Ric

Rn

Rl2
R.3
Rl4
Rl5

Ri«

R.7-24

R

S5

-26

R27-28
R29-T3»'

R33

R34
R35

R

3

6

R37

R.38

R39
R40

R41
R42

R«-44

R45

R46

R47

c,

C

3

c

8

c

9

C

10

C,i

Наименование и тип

2

Сопротивление СП-П гр. IV А 2 вт

4,7к

Сопротивление МЛТ-1-1,6 к-П
Сопротивление МЛТ-1-560 ом-1
Сопротивление МЛТ-0,5-560 ом-1
Сопротивление МЛТ-0,5-680 ом-1
Сопротивление

 МЛТ-0,5-1

 к-1

Сопротивление МЛТ-0,5-1,1 к-1

Сопротивление МЛТ-0,5-1,3 к-1

Сопротивление МЛТ-0,5-1,5 к-1
Сопротивление МЛТ-0,5-1,6 к-1
Сопротивление МЛТ-0,5-2,2 к-1

Сопротивление МЛТ-0,5 6,2 к-1

Сопротивление МЛТ-0,5-82 к-П
Сопротивление МЛТ-2-12 к-П
Сопротивление МЛТ-2-56 к-П
Сопротивление МЛТ-2-1,8 к-П

Сопротивление МЛТ-2-20 к-П
Сопротивление

 МЛТ-1-3,3

 м-1

Сопротивление МЛТ-0,5-1,3 м-П

Сопротивление МЛТ-1-3,3 м-1
Сопротивление МЛТ-0,5-270 к-1

Сопротивление МЛТ-1-130

 к-1

Сопротивление

 МЛТ-2-7,5

 к-1

Сопротивление

 МЛТ-1-2,4

 к-1

Сопротивление МЛТ-1-6,2 м-П
Сопротивление МЛТ-0,5-100 ом-П

Сопротивление МЛТ-2-1,8 к-П

Сопротивление МЛТ-1-3,3 м-1

Сопротивление МЛТ-0,5-910 к-1

Сопротивление МЛТ-0,5-510 к-1

Конденсатор переменной емкости

Конденсатор

 КСО-2-500-В-560-П

Конденсатор КЭ-2-450-20М

Конденсатор КЭ-2-400-20М

Конденсатор КЭ-2-300-ЗОМ

Конденсатор

 КБГ-И-400-0,05-11

Конденсатор КСО-2-500-В-910-11

Номинальное

значение

3

4,7 ком

1,6 ком

560 ом
560 ом
680 ом

1 ком

1,1 ком
1,3 ком
1,5 ком
1,6 ком

2,2 ком

6,2 ком

82 ком

12 ком

56 ком

1,8 ком

20 ком

3,3 мом
1,3 мом

3,3 мом

270 ком

130 ком

7,5 ком
2,4 ком

6,2 мом

100 ом

1,8 ком

3,3 мом

910 ком

510 ком

8—24 пф

500 в 560 пф

450 в 20 мкф

400 в 20 мкф
300 в 30 мкф

400 в 0,05 мкф
500 в 910 пф

До-

пуск

±°/о

4

10

5
5
5
5
5
5
5
5
5

5

10
10
10

10
10

5

10

5
5
5
5

5

10
10
10

5

5

5

10

10
10

Приме-

чание

5

Подби-

рается

Подби-

рается

г

Подби-

рается

Подби-

рается

Подби-

рается

Наименование типов

С,

2

!

!

j

;

;

' i

I

i •

\

;

,

• C

1 3

, C,

4

C,5

C,7

C

l e

Li

U

U

••".  Л !

НЛ,-

т

Р

,

в,

в

2

Вз

в

4

ип.

Д1

Д;

 с-'-1

Д . 2

м,

КП,-:-

2

К,
Пр,
Пр

2

ш,

ф ,

ф

2

Конденсатор KCO-5-250-B-8200-I

Конденсатор КБГ-И-400-0,05-11

Конденсатор КСО-5-500-В-6800-П
Конденсатор KCO-5-E00-B-2400-II

Конденсатор KCO-8-1500-B-5600-II

Конденсатор КБГ-И-200-0,1-И
Конденсатор КСО-6 10OO-B-10O0-II
Катушка фильтра

Катушка в экране
Дроссель высокочастотный
Лампа СГ1П
Лампа 6Н1П
Лампа ГУ-50

Лампа неоновая ТН-0,3 . .
Трансформатор силовой

Переключатель ПР-30-1-8
Держатель предохранит, малогабарпт.

Переключатель 11П1Н-Г

Переключатель 5П2Н-Г

Микровыключатель с роликом
Индикатор напряжения

Пластина кварцевая
Диод германиевый Д2Е
Диод германиевый Д7Ж
Выпрямительный столб Д1002-А
Диод германиевый Д2Е

Электродвигатель синхронный СД-2

Блокировка

Гнездо однополюсное ГИ-2
Предохранитель ПМ-2а
Предохранитель ПМ—0,5 а
Вилка приборная ВД-2

Вставка угл. ВР-58/БТС-УК1-49
Розетка ВР-55/БТС-ПК1-49

Конденсатор 36 (защитный блок).

Номинальное

значение

250 в 8200 пф

400 в 0,05 мкф
500 в 6800 пф
500 в 2400 пф

1500 в 5600 пф

200 в 0,1 мкф

1000 в 1000 пф

325 мкгн
295 мкгн
2,5 мгн~

До-

пуск

10
10

10

10

10

10

0—5 ма

2а
0,5 а

0,1 мкф
2X0,05 мкф

Приме-

чание

Подби-

рается

10

1!

№№

обмоток

1

1

II

III

IV

Число

витков.

352

328

26

26

26

26

26

30

1100

25

25

500

Данные силового трансформатора

Марка и диаметр провода

ПЭЛ

 ф

 0,55

ПЭЛ

 ф

 0,74

ПЭЛ

 ф

 0,74

ПЭЛ

 ф

 0,74

ПЭЛ

 ф

 0,74

ПЭЛ

 ф

 0,74

ПЭЛ

 ф

 0,74

ПЭЛ

 ф

 0,74

ПЭЛ

 ф

 0,41

ПЭЛ

 ф

 0,93

ПЭЛ

 ф

 0,93

ПЭЛ (Й 0,12

выводов

1—2

2—3

3—4

4—5

5—6

6—7

7—8

8—9

10—11

12—13

13—14

15—16

Напряжение

хх

 в вольтах

98

90

7

7

7

7

•7

8

300

6,8

6,8

135

в) Данные катушек и дросселей

Обозна-

чение

L,

L

2

1-3

Наименование

Катушка фильтра

Катушка в экране

Дроссель высокочастотный

Марка и диаметр

провода

ПЭЛ 0 0,59
ПЭЛ 0 0,59

ЛЭШО 35x0,07

ПЭЛБО 0 0,25

Число

витков

75
75

104

80

 м

Индук-

тивное™

325 мкгн

295 мкп'

2,5 мгн
