ВЕНТИЛЬ ЭЛЕКТРОМАГНИТНЫЙ. Техническое описание и инструкция по эксплуатации П3.26291-010Г ТО

ВЕНТИЛЬ

ЭЛЕКТРОМАГНИТНЫЙ

Техническое описание и инструкция по эксплуатации

П3.26291-010Г ТО

СССР

МОСКВА

ВВЕДЕНИЕ

Настоящее техническое описание и инструкция по эксплуатации

распространяется на вентили электромагнитные П3.26291-010М и
П3.26291-015М.

Технические документы, необходимые при эксплуатации вентиля:
техническое описание и инструкция по эксплуатации

ПЗ.26291-010М.Т0
паспорт

I. ТЕХНИЧЕСКОЕ ОПИСАНИЕ

I.I. Назначение и основные технические характеристики

I.I.I. Вентиль электромагнитный предназначен для работы в ка-

честве запорного устройства в системах подачи пара.

I.1.2. Основные технические характеристики

Обозначение

чертежа ис-

полнения

E3.2629I-0I0M

П3.26291-015М

Проход

услов-

HHHD ,

ММ

Параметры рабочей среды

Среда

Пар,

кон-
ден-
сат

Давле-

ние

рабо-

чее

кгс/сьг

От 6

до 6

Темпе-

рату-

ра,

От 20
До
175

Относи-

тельная

влаж-

ность

при тем-

перату-

ре

°С,%

О К Р У -

Ж а ю -

щая

сре-

да

Воз-
дух

Темпе-

ратура

окру-

жающей

среды,

°С

От 15
до 35

Характеристика электромагнита

Род

то-

ка

Пе-
ре-

мен-
ный

Напряжение,В

номи-

наль-

ное

220

допус-

тимые

откло-

нения

+ II
- 33

Мощ-

ность

В.А

Про-

должи-

тель-

ность

вклю-

чений

П В Д

100

Масса,

кг

2Д

2,2

Примечания: I. Вентиль сохраняет работоспособность при вибрации частотой от 5 до 30 Гц и амплитуде

от 0,6 до 2 мм.

2.'Вентиль выполнен в брызгозащищенном исполнения.
3. Вентиль работает при перепаде давления на закрытом затворе от 0 до 6 кгс/cic

4. Герметичность в затворе вентиля достигается при перепадах давления не менее I

КГС/CNT.

При перепадах давления менее I кгс/сьг допускаются протечки не более 0,5 см /мин.

5. Время срабатывания вентиля .на открытие - I с, на закрытие - 10 с.

1.1.3. Установочное положение вентиля - электромагнитом

вверх. Отклонение от вертикали - не более 15° в любую сторону.

1.1.4. Катушка электромагнита рассчитана на питание от сети

переменного тока напряжением 220 В, частотой 50 Гц.

1.1.5. Подключение к сети катушки вентилей П3.26291-010М

и ПЗ.26291-015М выполняется только посредством ответных контактов
разъема.

Примечание. Подключение катушек к электрической сети путем

пайки проводов к выводным лепесткам не допуска-

ется.

1.1.6. Подсоединение к трубопроводу вентилей П3.26291-0ЮМ

• и ПЗ.26291-0I5M - муфтовое.

1.2. Описание конструкция и принцип действия

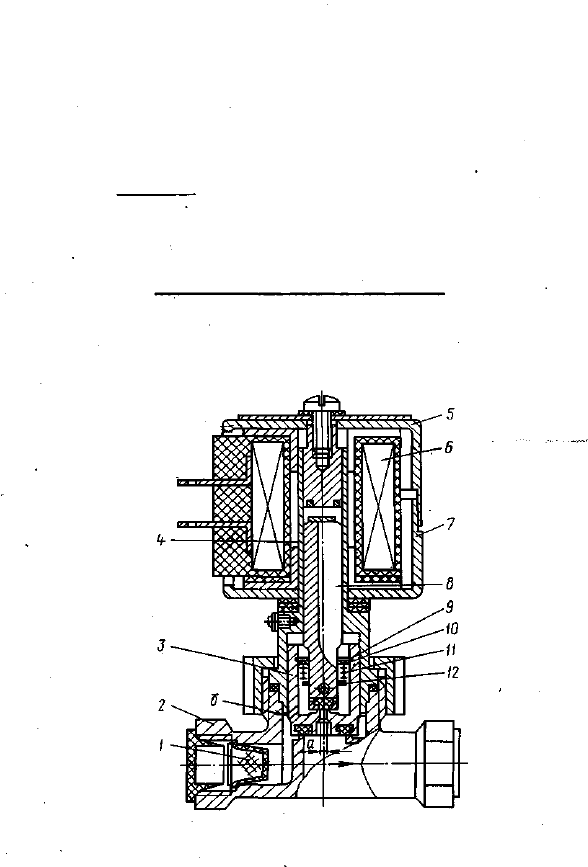

1.2.I. Вентили П3.26291-010М и П3.26291-015М состоят из сле-

дующих основных деталей и узлов (см. рисунок) корпуса 2

фильтра I,

золотника 3, трубки 4, катушки 6, пружины II, сердечника 8, ниж-

него кожуха 7, верхнего кожуха 5.

Вентиль электромагнитный

- 4 -

1.2.2. В закрытом положении сердечник 8 электромагнита закры-

вает разгрузочное отверстие "а" в золотнике 3. Золотник 3 пере-
крывает проходное сечение седла корпуса. Герметичность в затворе
достигается за счет давления среды, подаваемой на золотник 3,
сердечник 8 и действия пружины II.

При подаче напряжения на катушку 6 электромагнита, сердечник 8,

втягиваясь, открывает разгрузочное отверстие "а", через кото-

рое давление из надзолотниковой полости сбрасывается быстрее,

чем поступает через, отверстие "б" и под действием давления
среды золотник 3 поднимается и открывает проходное сечение седла
корпуса. Механическая связь сердечника 8 с золотником 3 посредст-

вом пружины II, шайбы 10 и 12 и кольца 9 обеспечивает открытие

золотника при незначительных перепадах давления и при полном от-
сутствии его.

При снятии напряжения сердечник 8 под действием собственного

веса и пружины II перекрывает разгрузочное отверстие "а", среда
продолжает поступать через отверстие "б", давление над золотни-
ком 3 увеличивается до рабочего и прижимает его к седлу корпуса 2
- вентиль закрывается.

1.2.3. Вентили сохраняют герметичность в затворе за счет

действия пружины II и давления среды, подаваемой на золотник 3.

2. ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

2.1. Указания мер безопасности
2.I.I. Для обеспечения безопасности работы не допускается

производить работы по устранению дефектов, перечисленных в

пп.2.2.4, при наличии давления рабочей среды в трубопроводе

и Еентиле, а также при включенном в сеть электромагните. '

2.2. Подготовка к

монтажу и монтаж

2.2.1. Транспортирование вентиля к месту монтажа должно исклю-

чать возможность загрязнения и попадания посторонних предметов
во внутреннюю полость вентиля.

2.2.2. Перед монтажом необходимо проверить:
состояние внутренних полостей вентиля, доступных для визуаль-

ного осмотра;

работоспособность вентиля.
Проверку производить следующим образом:

среда, рабочим давлением, подается на золотник по стрелке на

корпусе и путем^трехкратного срабатывания вентиля проверяется его
работоспособность и герметичность затвора. Вентиль должен сраба-
тывать четко и безотказно.

2.2.3. Перед установкой вентиля на трубопровод должна быть

проведена тщательная промывка и продувка системы трубопроводов.

- .5 -

2.2.4. Возможные неисправности и методы их устранения

Неисправность

Вентиль не

открывается

Вентиль не за-

крывается при
обесточенной катуш
ке электромагнита

Нарушение

герметичности
прокладочных

соединений

Нарушена герме-

тичность

Признаки неисправ-

ности

Нет подачи среды
из напорного трубо-
провода

Не прекращается
подача рабочей

среды

.»

Течь через прокладоч-
ное соединение

Пропуск среды при за„-

крытом затворе

Причина неисправности

Сгорела катушка
Снижение сопротивления

. катушки более, чем на 10%

Отсутствует напряжение в
электрической цепи
Заклинило золотник

Поломка пружины

Засорилось отверстие "б"
Залипает сердечник

Заклинило золотник
Недостаточно уплотнена про-
кладка. Ослаблена затяжка
гаек.

Повреждена прокладка,коль-.

цо

Повреждена уплотнительная
поверхность затвора

Метод устранения

Заменить катушку
Заменить катушку

Проверить подачу напряжения

Заменить золотник

Заменить пружину
Прочистить отверстие "б"
Заменить пружину электромаг-
нита
Заменить сердечник

Заменить золотник
Уплотнить прокладку

Заменить прокладку, кольцо

Разобрать вентиль и заменить

детали,уплотняющие основной
проход й разгрузку

2.3. Эксплуатация
2.3.1. Вентиль должен использоваться строго по назначению в

соответствии с указаниями технической документации. •

2.3.2. Среда, проходящая через вентиль, не должна содержать

механических включений.

Перед вентилем должен быть установлен фильтр.

2.3.3. Во время эксплуатации следует производить периодичес-

кие осмотры в определенные сроки, установленные графиком в
зависимости от режима работы системы, но не реже одного раза в

месяц.

При осмотре проверять:

общее состояние вентиля;
состояние резьбовых соединений.

ЛИЦЕНЗИЯ НА ИЗГОТОВЛЕНИЕ

N*11И- ОТ 21.03.96Г.

ВЫДАНА

ГОСГОРТЕХНАДЗОРОМ РОССИИ

Паспорт П3.26291-015М ПС

ОБЩИЕ СВЕДЕНИЯ ОБ ИЗДЕЛИИ

Лист 1

Наименование изделия

Обозначение изделия

Вентиль электромагнитный Ду 15

Рр от 0 до 6, от 20 до 175°С

ПЗ. 26291-015М т/ф 15Б859п

Предприятие-изготовитель

О АО

«Пензенский арматурный завод»

Номер изделия _ _

Дата изготовления

Назначение

В качестве запорного устройства с

дистанционным управлением для ус-

тановки на машины стирки и хими-

ческой чистки одежды.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ Я ХАРАКТЕРИСТИКИ

Наименование параметра

Условный проход Ду, мм

Рабочее давление Р р, МПа (кгс/см

)

Температура рабочей среды, °С

Пропуск среды в затворе, см

/мин.,

не более

Рабочая среда

Масса, кг . • , • \

Изготовление и поставка

-Род,тока

Нацряжение, В

Мощность, Вт

Режим работы ПВ, %

Частота, Гц

Показатель

От 0 до 0,6 (от 0 до 6)

от 20 до 175

0,5 при Р менее 0,1 МПа

(1 кгс/см

)

Пар, конденсат

1,5

ТУ 26-07-074-72

Переменный

100

Особые отметки.

Масса цветных металлов

их сплавов:

алюминий и алюминиевые сплавы — 0,003 кг,

медь и сплавы на медной основе — 0,6235 кг

П.И.ПРОВЕДЕНЫ: \КТ№

Паспорт П3.26291-015М ПС

МАТЕРИАЛ ОСНОВНЫХ

ДЕТАЛЕЙ

Л и с т 2

Наименование

детали

Корпус

Золотник

Кольцо

Марка

материала

ЛЦ40Сд

14Х17Н2

Фторопласт-4

Наименование

детали

Трубка

Сердечник

Гайка специальная

Марка

материала

12Х18Н9Т

12X17

ЛЦ40Сд

КОМПЛЕКТНОСТЬ

Вентиль электромагнитный П3.26291-015М

Техническое описание и инструкция по эксплуатации

П3.26291-010М ТО—1 экз. на партию изделий в один адрес

Паспорт ПЗ. 26291-015М

Запасные части:

№

пп.

Наименование

1. Золотник

2. Сердечник

3. Фильтр

4. Катушка

Обозначение

П3.26291-015М Б

П3.26291-015М В

П3.26291-015М Г

П3.26291-015М Е

Кол.

1...—

Примечание

на 5 изд.

на & изд.

на 5 изд.

СВИДЕТЕЛЬСТВО О ПРИЕМКЕ И КОНСЕРВАЦИИ

Вентиль электромагнитный ПЗ.26291-015М соответствует. ТУ 26-07-074-72 и

признан годным для эксплуатации.

/ )

Дата консервации « » ^•— t99J?r.
Срок консервации 3 года.

ГАРАНТИИ ИЗГОТОВИТЕЛЯ (ПОСТАВЩИКА)

Гарантийный срок эксплуатации — 24 месяца со дня ввода

эксплуатацию.

Гарантийная наработка — 30000 циклов в пределах гарантийного срока эк-

сплуатации.

Отметка ОТК

М.

(подпись, дата, фамилия)

Тип. «Пензенская правда». Заказ 3187. Тираж 1000.

///////////////////////////////////////
