Кипятильник дезинфекционный Э-60 (Модель 726). ТЕХНИЧЕСКОЕ ОПИСАНИЕ И ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ





кипятильник

ДЕЗИНФЕКЦИОННЫЙ

Э-60

Модель 726

ТЕХНИЧЕСКОЕ ОПИСАНИЕ
И ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

Ленинградское

производственное

объединение

«Красногвардеец»

-------------------------------------------------------------------------------------------------------------------------------------------------------------

ТЕХНИЧЕСКОЕ ОПИСАНИЕ

В н и м а н и е !

1. Назначение

Кипятильник дезинфекционный предназначен для обезза-

раживания хирургических инструментов кипячением.

В связи с дальнейшим техническим

совершенствованием в аппарате воз-

можны отдельные конструктивные и
схемные изменения, не приведенные в

описании.

2.

 Технические

 данные

Напряжение,

 в

 220/380

Род тока - переменный

трехфазный

Потребляемая мощность:

при нагреве,

 кет

  4 , 5 + 1 0 %

при стерилизации, кет 1,5 + 10%

Количество заливаемой воды,

 л

 20

 г

~

Время нагрева до кипения воды при темпера-

туре +20°С, не более 40

-мин

Размеры загрузочной сетки:

в плане,

 мм

 600X^50

высота,

 мм

 75

Габаритные размеры:

в плане,

 мм

 750X^20

высота,

 мм

 1000

Масса,

 кг,

 не более 45

3. Состав изделия

3.1. В  к о м п л е к т  к и п я т и л ь н и к а  в х о д я т :

а )  к и п я т и л ь н и к <?А0.000.726  . . . .

1  ш т .

Запасные части и принадлежности

б) электронагреватель 1500

 вт

 (5А2.983.529  . . . . 3 шт,

в) вставка плавкая на 15 а к патрону предохрани-

теля типа ПР-2 на 15

 а,

 220

 в

 ГОСТ 3041—45 . . 3 »

г) ключ торцовый S = 24 HdA6.890.125 1 »

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Эксплуатационная документация

д) техническое описание и инструкция по эксплуа-

тации dA0.000.726 ТО 1 экз.

4. Устройство и работа изделия

Принцип действия аппарата основан на кипячении в воде

хирургических инструментов.

Нагрев воды осуществляется тремя электронагревателями

общей мощностью 4,5

 кет.

Процесс работы аппарата состоит из двух режимов:

а) режим нагрев «Р», в течение которого вода нагре-

вается до кипения. При этом электронагреватели включены

па полную мощность (4,5

 кет);

6} режим стерилизация «Р/3», в течение которого поддер-

живается кипение воды в период всего цикла. При этом

электронагреватели работают на */з мощности (1,5

 кет).

При нагреве воды электронагреватели, включенные в

электросетв напряжением 220 в, соединены треугольником,

а при стерилизации —звездой (приложение 1). Переключе-

ние электронагревателей с треугольника на звезду осущест-

вляется поворотом рукоятки переключателя

 20

 (рис. 1)

с положения «Р» в положение «Р/3».

П р и м е ч а н и е , Аппарат выпускается подготовленным для включения

в электросеть напряжением ~ 220

 в.

При наличии в электросети напряжения 380

 в

 необходимо

изменить монтаж аппарата в соответствии с принципиальной

схемой.

В положении «0» переключатель

 20

 отключает электро-

нагреватели от электросети, но не снимает полностью напря-

жения с аппарата. Для полного отключения аппарата в элек-

трощите

 4

 имеется выключатель 5.

Основными частями аппарата (рис. 1) являются: корпус

 8,

крышка

 10,

 постамент /, загрузочная сетка

 13,

 механизм

подъема крышки

 2,

 электронагреватели

 17

 и электрощит

 4.

Корпус, установленный на постаменте, состоит из рабочей

камеры

 14

 заключенной в кожух

 15.

В нижней части рабочей камеры расположены три элек-

тронагревателя, концы которых выведены через дно в рас-

положенный снизу электрощит.

Для предотвращения парения из-под крышки в верхней

части корпуса между рабочей камерой и кожухом располо-

жен конденсатор

 12.

 Он имеет два Штуцера: один с венти-

лем

 9

 подсоединяется к водопроводу, второй

 11

 — соединяется

с канализацией. В центре дна рабочей камеры установлен

спускной крап

 6.

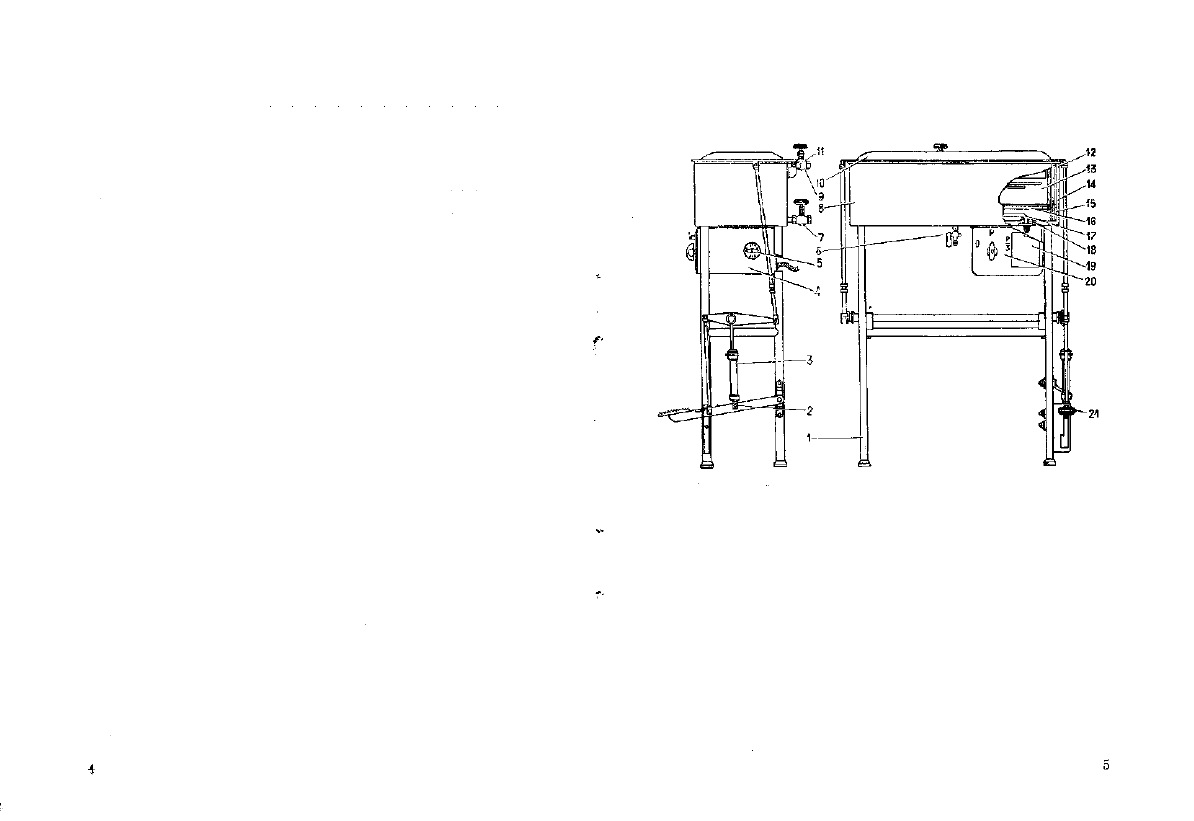

Рис. 1. Кипятильник дезинфекционный Э-60:

/ — постамент;

 2

—механизм подъема крышки;

 3

 — демпфер;

 4

 — электро-

щит;

 5

 — выключатель;

 6

—спускной кран (диаметр присоединения !0

 мм);

7 —вентиль (Труб.

 Чз"); 8 —

 корпус;

 9 —

 вентиль (Труб.

  ]

/

2

" ) ;

 10—

 крышка;

// — штуцер;

 12

 — конденсатор;

 13

 — загрузочная сетка;

 14 —

 рабочая

камера;

 15

— кожух;

 16

 — подъемная рама;

 17

 — электронагреватели:

18

 — гайка;

 19

 — съемная крышка;

 20 —

 переключатель;

 21

 — педаль

Механизм подъема крышки для обеспечения плавной ра-

боты снабжен масляным демпфером

 3.

 Демпфер выполнен

в виде подвижного цилиндра с неподвижным поршнем, в ко-

тором имеется отверстие для перетекания машинного масла

из одной камеры в другую.

При нажатии ногой на педаль

 21

 произойдет подъем

крышки.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Рычаг педали в нижнем положении войдет в специальный

паз и будет удерживать крышку в поднятом положении.

Для опускания крышки необходимо снова нажать на

педаль и одновременно отвести ее немного в сторону, при

этом крышка под воздействием собственного веса медленно

и бесшумно закроет рабочую камеру.

Рычажная система открывания и закрывания связана

с подъемной рамой

 16,

 на которую устанавливается загру-

зочная сетка со стерилизуемым инструментом.

В электрощите смонтированы переключатель, предохра-

нители, соединительные провода и выключатель. Для до-

ступа к предохранителям в электрощите имеется съемная

крышка

 19.

По защите от поражения электрическим током аппарат

изготовлен по классу 01 в соответствии с нормалью

ОН 64-1-203—69.

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

J

5. Указание мер безопасности

Перед эксплуатацией аппарата необходимо проверить

правильность подключения подводящих проводов и наличие

заземления.

Категорически запрещается включать в электросеть аппа-

рат, не заземлив его.

При любой неисправности (замена плавкой вставки, элек-

тронагревателя и др.) аппарат должен быть отключен от

электросети.

6. Монтаж

J

6.1. Распакуйте и осмотрите аппарат для определения его

состояния после транспортирования.

6.2. Очистите аппарат от антикоррозийной смазки и про-

трите насухо.

6.3. Заземлите аппарат согласно «Правилам устройства

электроустановок» (болт заземления находится на задней

стенке электрощита).

6.4. Подсоедините подводящий провод к электросети пере-

менного тока напряжением ~ 220

 в.

П р и м е ч а н и е . При наличии в электросети напряжения 380

 в

 необ-

ходимо произвести изменение монтажа в соответствии с пршщшшплыюп

электрической схемой (приложение 2).

6.5. Соедините с водопроводом вентиль

 7

 и

 9,

6.6. Присоедините к системе канализации штуцер

 И

 и

спускной кран

 6.

7. Особенности эксплуатации

7.1. Перед первым включением аппарат должен нахо-

диться не менее суток в теплом сухом помещении для естест-

венной просушки токоведущих частей. Включать аппарат в

электросеть сразу после распаковки воспрещается.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

7.2. Периодически, в зависимости от жесткости воды, необ-

ходимо очищать электронагреватели от накипи путем меха-

нической очистки.

7.3. Все части аппарата следует содержать в чистоте.

Периодически, по избежание заедания механизма подъема

крышки, следует смазывать машинным маслом шарнирные

соединения.

7.4. Периодически следует менять масло в демпфере и

очищать его детали от загрязнений.

8.

 Подготовка к работе « работа

8.1. Загрузите аппарат инструментом, подлежащим стери-

лизации.

8.2. Налейте воду в рабочую камеру

 14,

 открыв вентиль 7.

Уровень воды должен быть на 30

 мм

 ниже верхней кромки

камеры.

После заполнения камеры вентиль 7 закройте.

8.3. Включите аппарат, повернув ручку выключателя 5

в положение «Вкл».

8.4. Для нагрева воды до кипения поверните рукоятку

переключателя

 20

 в положение «Р» (нагрев), а после того,

как закипит вода, —в положение «Р/3» (стерилизация).

8.5. После переключения на нагрев откройте вентиль

 9

и пустите воду через конденсатор

 12,

 чтобы предотвратить

парение из рабочей камеры.

8.6. По окончании работы отключите аппарат от электро-

сети и водопровода, для чего:

— снимите напряжение с аппарата, повернув ручку вы-

ключателя 5 в положение «0» (выключено);

— поставьте рукоятку переключателя

 20

 в положение «0»

(выключено);

— закройте вентиль

 9,

8.7. Слейте воду из аппарата через спускной кран

 6

 и

протрите насухо внутреннюю часть аппарата.

9. Перечень наиболее часто встречающихся

или возможных неисправностей

При любой неисправности аппарат должен быть отключен

от электросети.

Наименование неис-

правности, внешнее

проявление и допол-

нительные признаки

Вероятная причина

Метод чч

Приме-

чание

Через 40

 мин

вода не закипает

Заедание меха-

низма подъема

Неполадки в ра-

боте масляного

демпфера

Перегорел элек-

тронагреватель

Электронагре-

ватели покры-

лись накипыа

Перегорела

плавкая встав-

ка предохрани-

теля

Загрязнение и

высыхание смаз-

ки

Засорение пе-

репускного от-

верстия в поршне

Слить воду из аппа-

рата, Снять электро-

щит, отсоединить про-

вода, отвернуть гай-

ки

 18,

 вынуть из аппа-

рата сетку, вынуть

сверху электронагрева-

тель, заменить новым,

все собрать в обрат-

ной последовательно-

сти

Вынуть электронагре-

ватели, как указано

выше, и очистить от

накипи механическим

путем

Снять крышку элек-

трощита, вынуть пре-

дохранитель, заменить

плавкую вставку, пре-

!

дохраннтель поставить

обратно

Очистить шарнирные

соединения от пыли и

загрязнений и смазать

Следует выпустить

масло из цилиндра, ра-

зобрать узел, вынуть

поршень, прочистить от-

верстие

 и

 собрать все

в обратной последова-

тельности и вновь за-

лить машинное масло

10. Хранение

Аппарат должен храниться в закрытом помещении при

температуре от +5 до +35° С и относительной влажности

воздуха не более 80%.

Воздух помещения не должен содержать примесей, вызы-

вающих коррозию.

ОБЪЕДИНЕНИЕ «КРАСНОГВАРДЕЕЦ*

197022. г. Ленинград, Инструментальная ул., 3

-------------------------------------------------------------------------------------------------------------------------------------------------------------

П Р И Л О Ж Е Н И Я

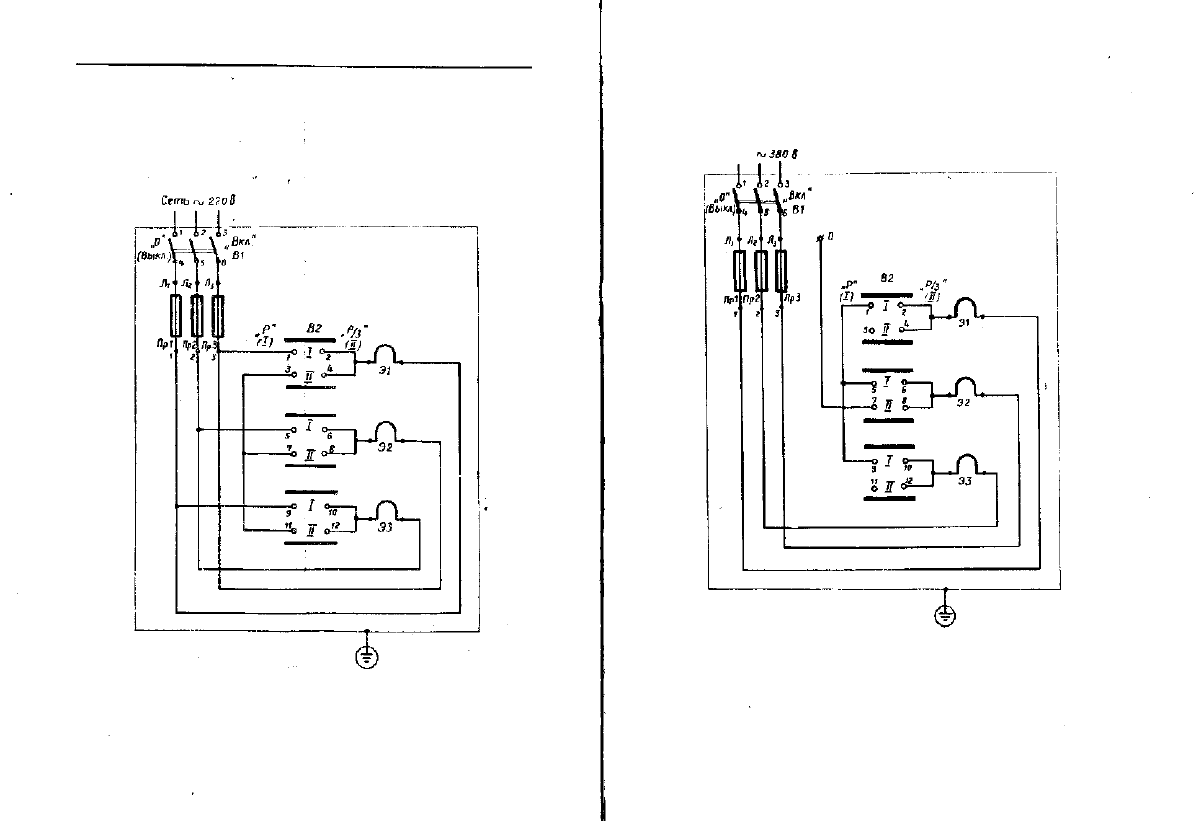

Приложение 1

СХЕМА ЭЛЕКТРИЧЕСКАЯ ПРИНЦИПИАЛЬНАЯ

 НА

 220

 в

Приложение

 i

о ')

СХЕМА ЭЛЕКТРИЧЕСКАЯ

 ПРИНЦИПИАЛЬНАЯ НА

 380

 в

Сеть

-------------------------------------------------------------------------------------------------------------------------------------------------------------

ПЕРЕЧЕНЬ ЭЛЕМЕНТОВ

К ПРИНЦИПИАЛЬНОЙ ЭЛЕКТРИЧЕСКОП СХЕМЕ

Поз.

обозначение

В1

В2

Пр1  . . . ПрЗ

Э1  . . . Э З

Обозначение

dA2.983.530

Наименование

Выключатель пакетный 3-но-

люсный ПВМ3-25 III величины

1 исполнения МРТУ 16-526.019-66

Переключатель пакетно-кулач-

ковый ПКП-25-2-27-1

МРТУ 16-526013-65

Предохранитель ПР-2 220

 в

с плавкой вставкой на 15

 а

РОСТ 3041-45

Электронагреватель

Приме-

чание

Тин. «Красногвардеец». Зак. 6П. Объем 0,75 п. л. Тнр. 7500.

М-36214. 20/11-73 г. Бесплатно.

-------------------------------------------------------------------------------------------------------------------------------------------------------------





















///////////////////////////////////////
