ЭЛЕКТРОЩИТОК-ЭЩ-01 УХЛ 4.2 ТУ 3434-016-01906547-00. Паспорт ФБИВ 001.00.00 ПС

Государственное унитарное предприятие

города Москвы "Гормедтехника "

ОКП 34 3430

ЭЛЕКТРОЩИТОК - ЭЩ-01"

УХЛ 4.2

ТУ 3434-016-01906547-00

Паспорт

ФБИВ 001.00.00 ПС

2006 г.

-2-

1. Основные сведения об изделии и технические данные.

1.1 .Электрощиток ЭЩ-01 силовой ( далее- щиток) изготовлен

по ТУ 3434-016-01906547-00

 Государственным унитарным

предприятием города Москвы «ГОРМЕД ТЕХНИКА»
расположенным по адресу : Москва, Дубининская ул, дом 98

1.2. Щиток сертифицирован на соответствии требованиям

ГОСТ Р 51321.1-2000 (МЭК 60439-1-92), ГОСТ Р 51778-2001

Сертификат соответствия № РОСС RU.ME89,B00052
Выдан органом по сертификации Автономной

 некоммерческой

организацией «Элтехцентр» (peг. № РОСС RU.0001.11ME89)

1.3. Щиток предназначен для подключения и защитного

заземления двух потребителей к питающей сети переменного тока
напряжением 220В, частотой 50Гц., а также для защиты при

перегрузках и коротких замыканиях.

1.4. Исполнение щитка, относящееся к виду установки-

настенное.

1.5. Вид климатического исполнения - УХЛ 4.2 по ГОСТ

15150-69 и ГОСТ 15543.1-89.

1.6. Основные технические данные щитка приведены в таблиц

1.

табл. 1

Наименование параметра

Габаритные размеры ( высота, длина,

глубина)

Номинальное напряжение, В

Номинальный ток, А

Масса щитка, кг не более

Значение

параметра

252(±5)х170(±5)

х

 58(±5)

220

16

2

1.7. Установленный срок службы - 5 лет.

-3-

2. Устройство

2.1 Щиток изготавливается для установки на стену.

2.2. Щиток состоит из основания и корпуса, выполненных

из листовой стали, покрытой порошковой краской.

В корпусе и основании установлены:

- выключатель автоматический низковольтный

на ток 16 А - 1 шт.

* розетка штепсельная двухполюсная с заземляющими

контактами VI-KO 10/ ] 6А - 220 В - 2 шт.

* лампы сигнальные типа XDN 1 - 220 - 1 шт.

* зажимы заземления - 2 шт.

* колодка монтажная -1 шт.

2.3. Штепсельные розетки служат для подключения
соответствующей аппаратуры к питающей сети.

2.4. Сигнальная лампа служитт для контроля наличия

фазы в питающей сети.

2.5. Щиток поставляется полностью смонтированным с

установленными аппаратами и внутренними

соединениями.

- 4 -

3. Комплект»носи..

обознач

изделия

НАИМЕНОВАНИЕ'

Изделия

Щиток

паспорт

КОЛ-

1

прим

4. Гарантии

 изготовителя.

4.1. Предприятие-йзготоштель

 гарантирует качество и

безопасность щмткй

 йри

 соблюдении

 потребителем указаний

 no

тратюпортированшо, хранению, 'эксплуатации, Приведенных в
разделе 5.

4.2. Гарантийный

 срок эксплуатации

1

 щитков 12 месяцев со дня

ввода в

 эксплуатацию.

4.3. Гарантийный

 срок хранения

 щитков-

 6 месяцев

 со дня

изготовления.

4.4. Гарантийный

 ремонт

 элсктрощитков осуществляется

1

предприятием- изготовителем.

4.5. Гели

 щиток

 в период гарантийного срока вьиле;1 из строя в

результате неправильней его эксплуатации,

 стоимость

 ремой fa

оплачивается учреждением владельцем изделия.

- 5

 —

5. Замечания по эксплуатации, хранению и

транспортированию.

5.1. Щиток

 эксплуатируется в следующих условиях:

а) температура окружающего воздуха в

 интервале

 от

+ 10°С до + 35°С

б) относительная влажность воздуха до 80% при 20°С
5.2.Установка электрощитка на стену и его подключение к

питающей сети производится только электриком в следующем

порядке:

а) открутить четыре боковых винта крепления корпуса к

основанию щитка.

б) открутить винты крепления розеток и снять лицевые

панели розеток

в) снять корпус

г) закрепить основание щитка с помощью шурупов

д) зачистить концы сетевого провода и входною

защитного заземления и подсоединить их к соответствующим
контактам монтажной колодки электрощитка согласно

электрической схемы (см. приложение).

е) одеть корпус и закрепить его винтами
ж) установить панели розеток

з) после подключения электрощитка к питающей сети

проверить его функционирование,

 предварительно

 включив ЛЗС.

ВНИМАНИЕ: УСТАНОВКУ КОРПУСА И ПАНЕЛЕЙ

РОЗЕТОК ПРОИЗВОДИТЬ ПРИ ОТКЛЮЧЕННОМ

 АЗС.

-6-

-7-

5.2 При эксплуатации щитка необходимо руководствоваться
настоящим паспортом и правилами техники безопасности по защите
от поражения электрическим током. При эксплуатации необходимо
соблюдать следующие меры предосторожности:

- запрещается медицинскому персоналу устранять какие-либо
неисправности

при обнаружении неисправности обслуживающий персонал
обязан вызвать электрика.

5.3. При необходимости проведения дезинфекции наружные
поверхности щитка рекомендуется использовать 3% -ый раствор
перекиси водорода по ГОСТ 177-88 с добавлением 0,5% раствора
синтетического моющего средства по ГОСТ 25644-96 или 1%

раствора хлорамина по ОСТ 6-01-76-7.

5.4.Щиток следует хранить в отапливаемом или не отапливаемом
помещении с естественной или искусственной вентиляцией при
температуре воздуха от - 10°С до + 40°С, его относительной

влажности не более 80% ( при 20°С) и отсутствии в воздухе
кислотных и др. химически активных паров.

5.5 Щиток допускается транспортировать любым видом транспорта в
крытых транспортных средствах с соблюдением правил перевозок
грузов, действующих на каждом виде транспорта.

6. Свидетельство о приемке

Электрощиток ЭЩ-01 ФБИВ 012.00.00. номер

изготовлен и принят в соответствии с обязательными требованиями
ГОСТ Р 51321.1-2000 (МЭК 60439-1-92), ГОСТ Р 51778-2001
ТУ 3434-016-01

906547-00

 и другой действующей технической

документации и признан годным к эксплуатации.

Начальник О Т К

чная подпись

расшифровка подписи

год, месяц, число

Гарантийный талон приведен в приложении Б.

7. Сведения о цене и условиях
приобретения изделия.

7.1. Цена щитка на момент продажи

7.2. Щиток не подлежит предпродажной подготовке.

7.3. Щиток подлежит обмену в течение двадцати дней после продажи,
если не будет доказано, что его дефекты возникли в результате

нарушений покупателем указаний по эксплуатации щитка или

указаний по его хранению и транспортированию..

-8-

Приложенне

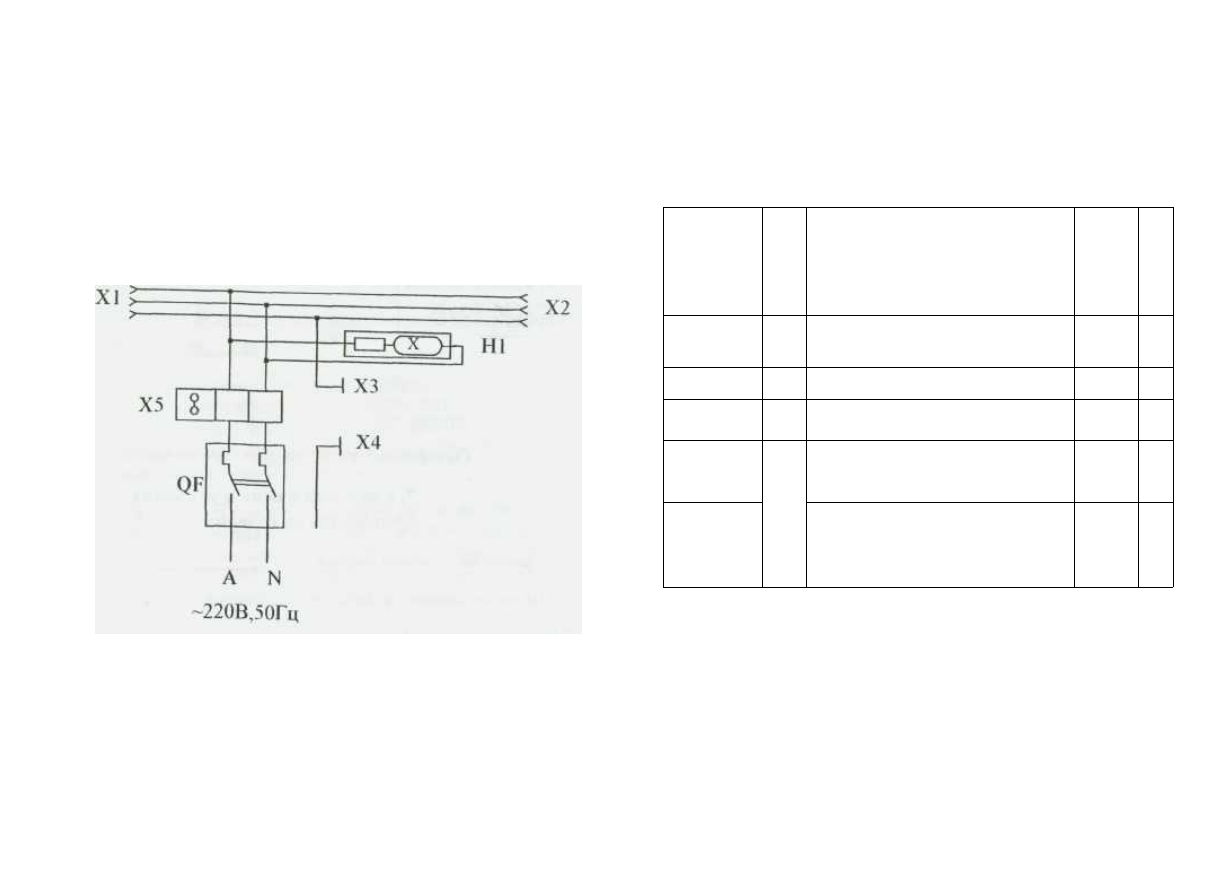

СХЕМА ПРИНЦИПИАЛЬНАЯ ЭЛЕКТРИЧЕСКАЯ

- 9 -

1

1т.

оСюш.

Х5

ХЗ ...Х4

HI

QI

J

XI .. Х2

()6о

зна-

чен

не

Наименование

Колодка клеммная

Зажим защитного

 заземления

Лампа XDN 1-220

Выключатель автоматимеский

низковольтный иа ток

 16Л

Розетка VI-KО

Кол-вд

1

 ш т

2 шт

Iшт

1 шт

.

2 шт

11ри

м.

Приложение Б (обязательное)

ГАРАНТИЙНЫЙ ТАЛОН №

на проведение ремонта электрощитка

предприятие-изготовитель

 '.Государственное унитарное

предприятие города Москвы ГОРМЕДТЕХИИКА.

адрес: 1

15093, Москва, Дубининская ул., дом 98

контактный телефон : 955 63 40 .
наименование изделия : ЭЛЕКТРОЩИТОК ЭЩ-01
ТУ 3434-016-01906547-00, модель ЭЩ-01

Заводской номер
Продан
Дата продажи

Выполнены работы

Исполнитель Пользователь

фамилия и инициалы полнись

(линия отреза)

КОРЕШОК ГАРАНТИЙНОГО ТАЛОНА №

на проведение ремонта электрошитка ЭЩ-01

Изъят « » 200 г. Исполнитель
