НАКОНЕЧНИК УГЛОВОЙ НУ-10. ПАСПОРТ 2.899.004 ПС

НАКОНЕЧНИК

УГЛОВОЙ НУ-10

ПАСПОРТ

2.899.004 ПС,

КИЕВ ОБПОЛИГРАФИЗДАТ

1984



1. НАЗНАЧЕНИЕ

Наконечник угловой НУ-10 предназначен для крепления зубных

боров и дискодержателей, а также для передачи вращения этим

инструментам от бормашины.

Наконечник применяется в стоматологических кабинетах.

Условия эксплуатации: температура воздуха от 10 до 35°С, отно-

сительная влажность—не более 80% при 25° С и при более низ-

ких температурах без конденсации влаги.

2. ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

Частота вращения, об/мин

Передаваемый крутящий момент Н-м(кгссм)

Направление вращения закрепляемого инстру-

мента

Время непрерывной работы, с, не более

Время простоя, с, не менее

Диаметр закрепляемого инструмента, мм

Длина наконечника, мм

Масса, кг, не более
Средний ресурс наконечника, час, не менее

Средний ресурс зажимного устройства, цик-

лов, не менее

до 10000

0,15(1,5)

правое и левое

30

60

2,35

140

0,080

200

5000

3. СОСТАВ ИЗДЕЛИЯ И КОМПЛЕКТ ПОСТАВКИ

Наконечник НУ-10 1 шт.

Запасные части и принадлежности

Пружина 3 шт.
Ключ

 1

 шт.

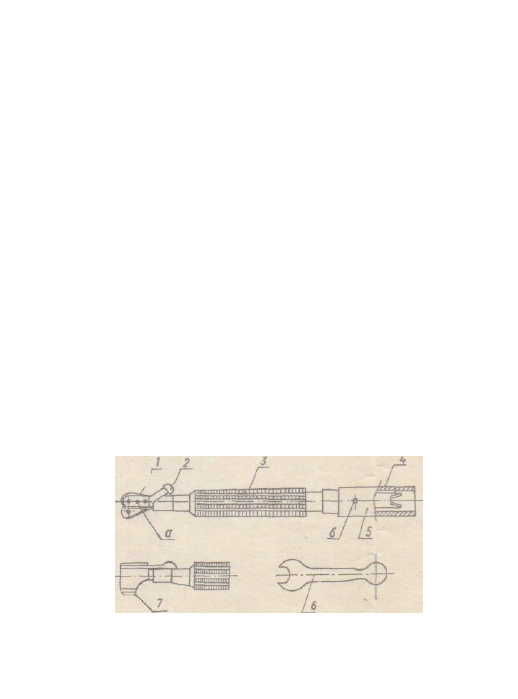

Р и с . 1

 Наконечник угловой НУ-10:

1 — головка; 2

 —

 пружина; 3 — корпус; 4 — ось с поводком;

5 — гнльза; 6 — ключ; 7 — гайка.

4. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

Наконечник (см. рис. 1) состоит из следующих частей: головки

1 с подшипниковой гайкой 7, пружины 2, предназначенной для за-

пирания бора, корпуса 3, в котором расположена ось с поводком

4, передающая вращательное движение от рукава, гильзы 5 и

ключа 6 для отвинчивания гильзы и подшипниковой гайки.

5. ПОДГОТОВКА К РАБОТЕ

Очистите наконечник и протрите наружную поверхность его

мягкой тканью. Присоедините наконечник к рукаву бормашины и

закрепите его защелкой рукава.

Вставьте инструмент в наконечник, для чего отведите пружину,

установите инструмент до упора и возвратите пружину в началь-

ное положение. Проверьте работу наконечника на холостом ходу.

6. СМАЗКА

Не реже одного раза в день наконечник необходимо смазывать.

Головку смазывайте через отверстие «а>, отводя пружину в край-

нее правое положение, подшипник смазывайте через отверстие

«б» в гильзе. Смазку производите медицинским вазелином, разо-

гретым до жидкого состояния.

7. ПРАВИЛА ХРАНЕНИЯ

Изделие в упаковке предприятия-изготовителя должно хранить-

ся в закрытых помещениях при температуре воздуха от минус

50°С до плюс 4б°С и относительной влажности не более 98% при

25°С и при более низких температурах без конденсации влаги.

8. СВИДЕТЕЛЬСТВО О ПРИЕМКЕ

Наконечни#угловой НУ-10 соответствует техническим условиям

ТУ 64-1-3001—77

 и

 признан годным для эксплуатации.

1987Г

Д а т а  в ы п у с к а '-» '•'

ОТ К

КИЕВСКОЕ ПРОИЗВОДСТВЕННОЕ

ОБЪЕДИНЕНИЕ «МЕДАППАРАТУРА»

252655, Киев, ГСП,

пр -т Красных казаков,

 21

ГАРАНТИЙНЫЙ ТАЛОН

на ремонт в течение гарантийного срока

Наконечник углсн|вй НУ-10 . =

Модель ,

,,

 ТУ 64-1-3001—77

Дата изготовления*.. "1987

Приобретен . .

(заполняется торгующей организацией)

Принят на гарантийное обслуживание

города

Подпись руководства

М. П. ремонтного предприятия

Подпись руководства

М. П.

 учреждения-владельца.

Высылается ремонтным предприятием «Медтехника» в ад-

рес завода-изготовителя и служит основанием для предъяв-

ления счета на оплату за произведенный ремонт в течение

гарантийного срока.

Начало гарантийного срока исчисляется со дня ввода изде-

лия в эксплуатацию. Гарантийный срок хранения — 3 года

со дня изготовления.

Гарантийный ремонт изделий медицинской техники осу-

ществляется ремонтным предприятием системы «Медтехни-

ка», обслуживающими учреждения здравоохранения в

данной области, крае, республике (включая учреждения

других ведомств), за счет заводов-изготовителей.

Если изделие в период гарантийного срока вышло из строя

в

 результате неправильной его эксплуатации, стоимость ре-

монта оплачивает учреждение —- владелец изделия.

Контролер Упаковщик.

(условный

 номер)

 (условный

 номер)

Дата Дата .

9. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Предприятие-изготовитель тара 1тирует нормальную работу i

делия в течение двенадцати меся дев при соблюдении правил э

плуатации и хранения, установлегных настоящим паспортом.

Начало гарантийного срока ис шсляется со дня ввода издел

в эксплуатацию. Гарантийный срск хранения — 3 года со дня i

готовления.

Предприятие систематически р;ботает над улучшением кош

рукции изделия, поэтому возможны некоторые ее изменения,

отраженные в настоящем паспорт!.

Замечания о неисправностях, с бнаруженных во время экспл}

тации изделия, а также пожелания по усовершенствованию е

конструкции просим сообщать по здресу:

252655, Киев, ГСП, пр-т Красньх казаков, 21,

Киевское производственное объединение «Медаппаратура».

По вопросу гарантийного ремонта обращайтесь в Киевское

 щ

нзводственнор единение «Медмтаратура» или в ремонтн

мастерские мед^хники.

10. СВИДЕТЕЛЬСТВО О КОНСЕРВАЦИИ

Наконечник угловой НУ-10 подвергнут на КПО «.Медаппарат

ра> консервации согласно требованиям,

ческими условиями.

Дата консервации

Срок консервации

Консервацию произвел.

Изделие после консервации при !ял

П. СВИДЕТЕЛЬСТВО ОБ УПАКОВКЕ

Наконечник угловой НУ-10 упаюван на КПО «Медаппаратур

гласно тр

ментацией.

Дата упаковки-

Упаковку произве^

Изделие после упаковки принял..

согласно требованиям, предусмотренным конструкторской до*

1987Г
