Технологическая карта на монтаж панелей многослойных навесных "Евродом МСП" ТУ528400-001-50694752-2010





Технологическая карта на монтаж панелей многослойных навесных "Евродом МСП" ТУ528400-001-50694752-2010, с каркасом из стальных оцинкованных термопрофилей АИ ТС 200-45-1.2 и АИ ТН 200-50-1.2 по ТУ 1108-002-70841-391-2006 с утеплителем "Евро-ТИЗОЛ-40", с обшивками из фиброцементных и гипсоволокнистых плит

Типовая технологическая карта (ТТК)

Шифр проекта: 1012/91.ТТК Пояснительная записка
2012 год







Технологическая карта (ТК) разработана на монтаж панелей многослойных навесных "Евродом МСП" ТУ 528400-001-50694752-2010, с каркасом из стальных оцинкованных термопрофилей АИ ТС 200-45-1.2 и АИ TIT 200-50-1.2 по ТУ 1108-002-70841-391-2006 с утеплителем "Евро-ТИЗОЛ-40", с обшивками из фиброцементных и гипсоволокнистых плит. Технологическая карта предназначена для использования при разработке Проектов производства работ (ППР), Проектов организации строительства (1 ЮС), другой организационно-технологической документации, а также с целью ознакомления рабочих и инженерно-технических работников с правилами производства работ по устройству кровли из асбестоцементных листов.

При привязке карты к конкретным объектам и условиям производства работ подлежат уточнению объемы работ, потребность в материально-технических ресурсах, калькуляция затрат труда и календарный план производства работ. Технологическая карта разработана в соответствии с учётом требований следующих нормативных документов:

1. СП 48.13330.2011 «Организация строительства»;

2. ГОСТ 24297-87 «Входной контроль продукции. Основные положения»;

3. СНиП 12-03-2001 «Безопасность труда в строительстве. Часть 1. Общие требования»;

4. СНиП 12-04-2002 «Безопасность труда в строительстве. Часть 2. Строительное производство»;

5. СП 12-135-2003 «Безопасность труда в строительстве. Отраслевые типовые инструкции по охране труда».

6. ППБ 01-03 «Правила пожарной безопасности в Российской Федерации»;


1. Область применения

7. СанПиН 2.2.4.548-96 «Гигиенические требования к микроклимату производственных помещений»

8. ГОСТ 7502-98 «Рулетки измерительные металлические. Технические условия».

9. ГОСТ 9416-83 «Уровни строительные. Технические условия».

10. ГОСТ 12.4.011-89 ССБТ «Средства защиты работающих. Общие требования и классификация»;

11. ГОСТ 12.4.103-83 ССБТ «Одежда специальная защитная, средства индивидуальной защиты ног и рук. Классификация»;

12. ЕНиР «Единые нормы и расценки на строительные, монтажные и ремонтно-строительные работы. Общая часть»;

13. «Руководство по разработке технологических карт в строительстве» (М.: ЦНИИОМТП, 2004 г.)


2. Технология и организация выполнения работ

2.1. Требования к качеству предшествующих работ

До начала работ по монтажу многослойных панелей должны быть полностью закончены следующие работы:

- проверено качество панелей, их размеры и расположение закладных деталей;

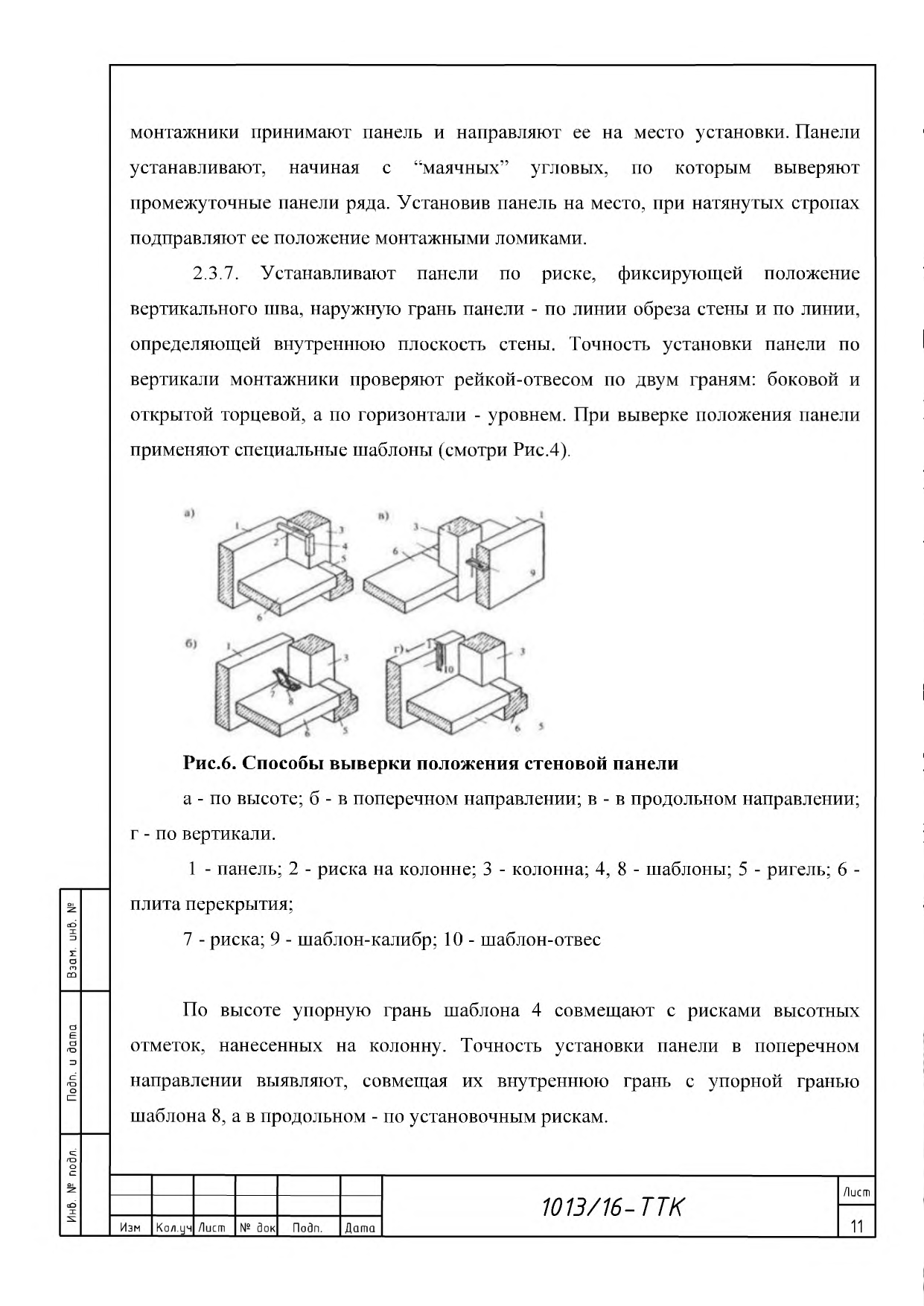

- произведена точная разбивка мест установки панелей в продольном и поперечном направлениях, а также по высоте;

- нанесены риски, определено положение вертикальных швов и плоскостей панелей. Риски наносятся карандашом или маркером;

- на каждом этаже здания закреплен монтажный горизонт;



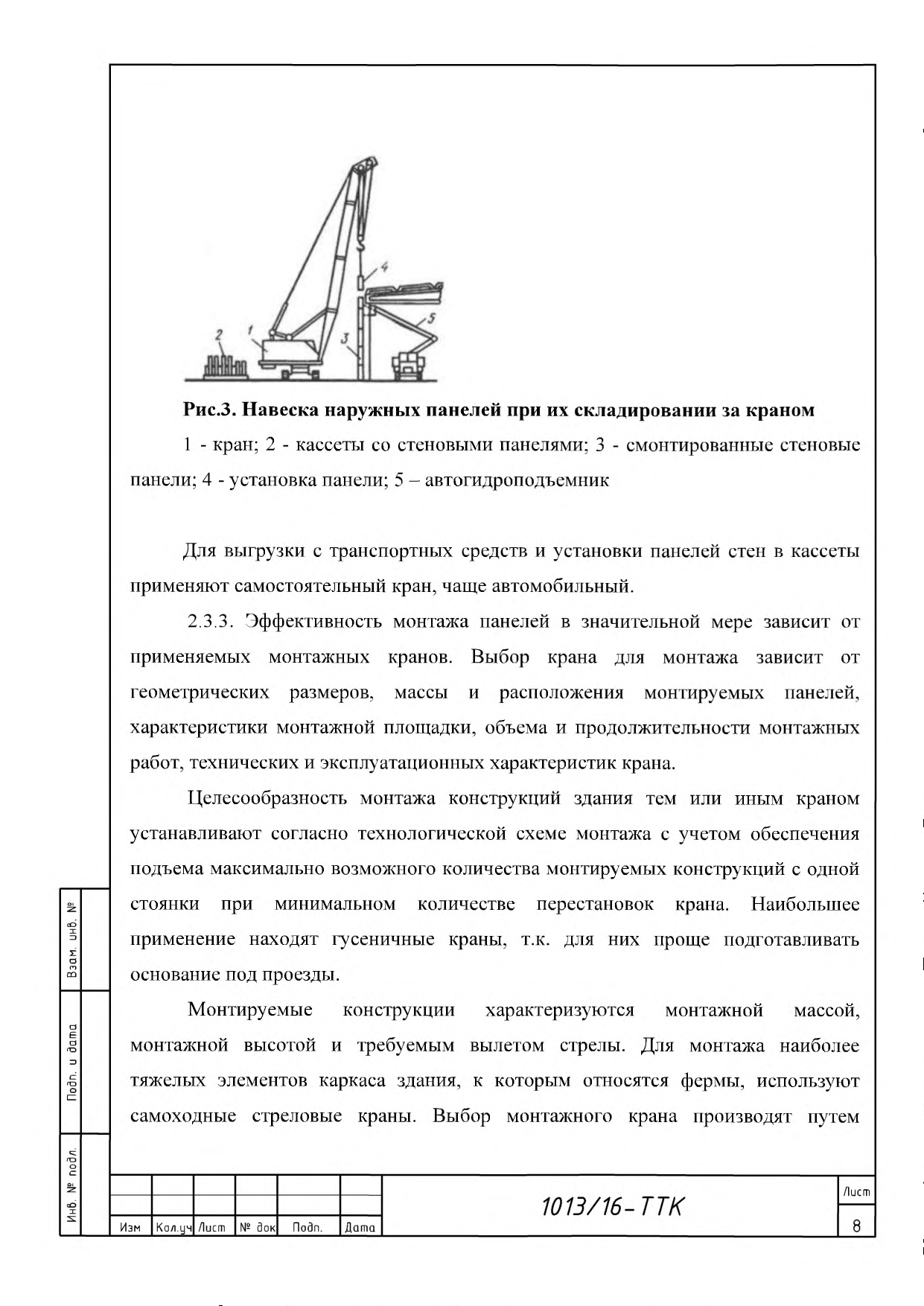

- устроены временные подъездные дороги для автотранспорта и подготовлены площадки для складирования панелей и работы крана;

- панели перевезены и складированы в кассеты в пределах монтажной зоны

крана;

- в зону монтажа доставлены необходимые монтажные средства, приспособления и инструменты.

- проверка прочности и устойчивости подмостей;

- обеспечение связи монтажников с машинистом крана световой ли звуковой сигнализацией;

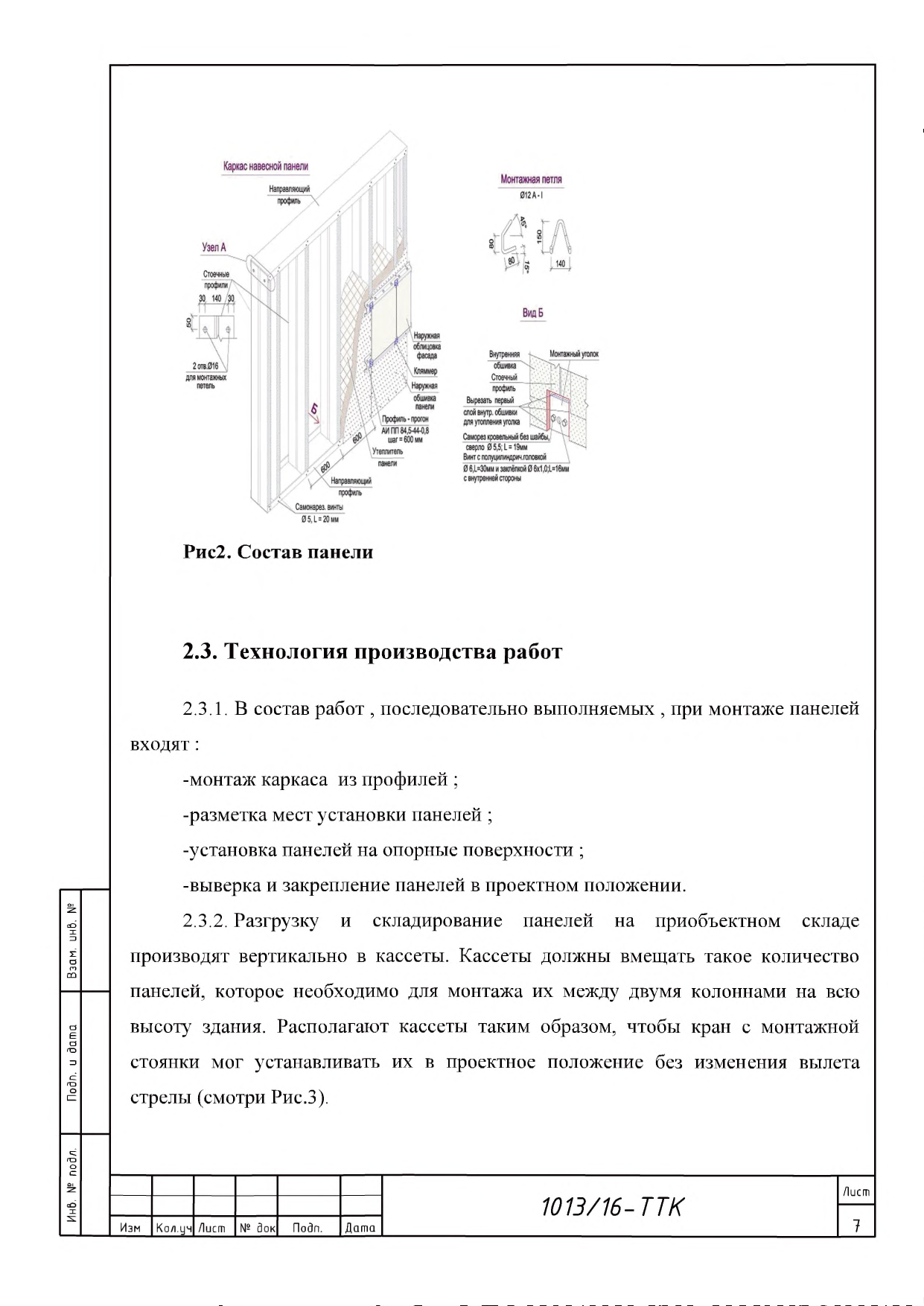

2.2. Требования к применяемым материалам

Лёгкие стальные тонкостенные конструкции состоят из оцинкованных профилей и термопрофилей: направляющих, стоечных и перемычек. Крепление легких стальных тонкостенных конструкций может быть осуществлено с помощью резьбовых соединений (шурупов, самосверлящих или нарезающих винтов), закладной или штамповочной клепки и болтов.

























4. Требования безопасности и охраны труда



4.1. Общие положения

1. При производстве монтажных работ следует руководствоваться действующими нормативными документами:

СНиП 12-03-2001 «Безопасность труда в строительстве. Часть 1. Общие требования»;

- СНиП 12-04-2002 «Безопасность труда в строительстве. Часть 2. Строительное производство»;

СП 12-135-2003 «Безопасность труда в строительстве. Отраслевые типовые инструкции по охране труда».

2. Ответственность за выполнение мероприятий по технике безопасности, охране труда, промсанитарии, пожарной и экологической безопасности возлагается на руководителей работ, назначенных приказом. Ответственное лицо осуществляет организационное руководство монтажными работами непосредственно или через бригадира. Распоряжения и указания ответственного лица являются обязательными для всех работающих на объекте.

3. Охрана труда рабочих должна обеспечиваться выдачей администрацией необходимых средств индивидуальной защиты (специальной одежды, обуви и др.), выполнением мероприятий по коллективной защите рабочих (ограждения, освещение, вентиляция, защитные и предохранительные устройства и приспособления и т.д.), санитарно-бытовыми помещениями и устройствами в соответствии с действующими нормами и характером выполняемых работ. Рабочим должны быть созданы необходимые условия труда, питания и отдыха. Работы выполняются в спецобуви и спецодежде. Все лица, находящиеся на строительной площадке, обязаны носить защитные каски.









4. Решения по технике безопасности должны учитываться и находить отражение в организационно-технологических картах и схемах на производство работ.

5. Монтажные работы следует вести только при наличии проекта производства работ, технологических карт или монтажных схем. При отсутствии указанные документов монтажные работы вести запрещается.

В проектах производства работ следует предусматривать рациональные режимы труда и отдыха в соответствии с различными климатическими зонами страны и условиями труда.

Порядок выполнения монтажа панелей, определенный проектом производства работ, должен быть таким, чтобы предыдущая операция полностью исключала возможность опасности при выполнении последующих.

6. Монтаж панелей должны проводить монтажники, прошедшие специальное обучение и ознакомленные со спецификой монтажа конструкций.

Работы по монтажу конструкций разрешается производить только исправным инструментом, при соблюдении условий его эксплуатации.

7. Перед допуском к работе по монтажу конструкций руководители организаций обязаны обеспечить обучение и проведение инструктажа по технике безопасности на рабочем месте. Ответственность за правильную организацию безопасного ведения работ на объекте возлагается на производителя работ и мастера.

8. Рабочие, выполняющие монтажные работы, обязаны знать:

- опасные и вредные для организма производственные факторы выполняемых работ;

- правила личной гигиены;

- инструкции по технологии производства монтажных работ, содержанию рабочего места, по технике безопасности, производственной санитарии, противопожарной безопасности;

- правила оказания первой медицинской помощи.

9. В целях безопасности ведения работ на объекте бригадир обязан:

перед началом смены лично проверить состояние техники безопасности во всех рабочих местах руководимой им бригады и немедленно устранить обнаруженные нарушения. Если нарушения не могут быть устранены силами бригады или угрожают здоровью или жизни работающих, бригадир должен доложить об этом мастеру или производителю работ и не приступать к работе;

постоянно в процессе работы обучать членов бригады безопасным приемам труда, контролировать правильность их выполнения, обеспечивать трудовую дисциплину среди членов бригады и соблюдение ими правил внутреннего распорядка и немедленно устранять нарушения техники безопасности членами бригады;

организовать работы в соответствии с проектом производства работ;

не допускать до работы членов бригады без средств индивидуальной защиты, спецодежды и спецобуви;

следить за чистотой рабочих мест, ограждением опасных мест и соблюдением необходимых габаритов;

не допускать нахождения в опасных зонах членов бригады или посторонних лиц. Не допускать до работы лиц с признаками заболевания или в нетрезвом состоянии, удалять их с территории строительной площадки.

10. Лицо, ответственное за безопасное производство работ, обязано:

- ознакомить рабочих с Рабочей технологической картой под роспись;

- следить за исправным состоянием инструментов, механизмов и приспособлений;

- разъяснить работникам их обязанности и последовательность выполнения операций.

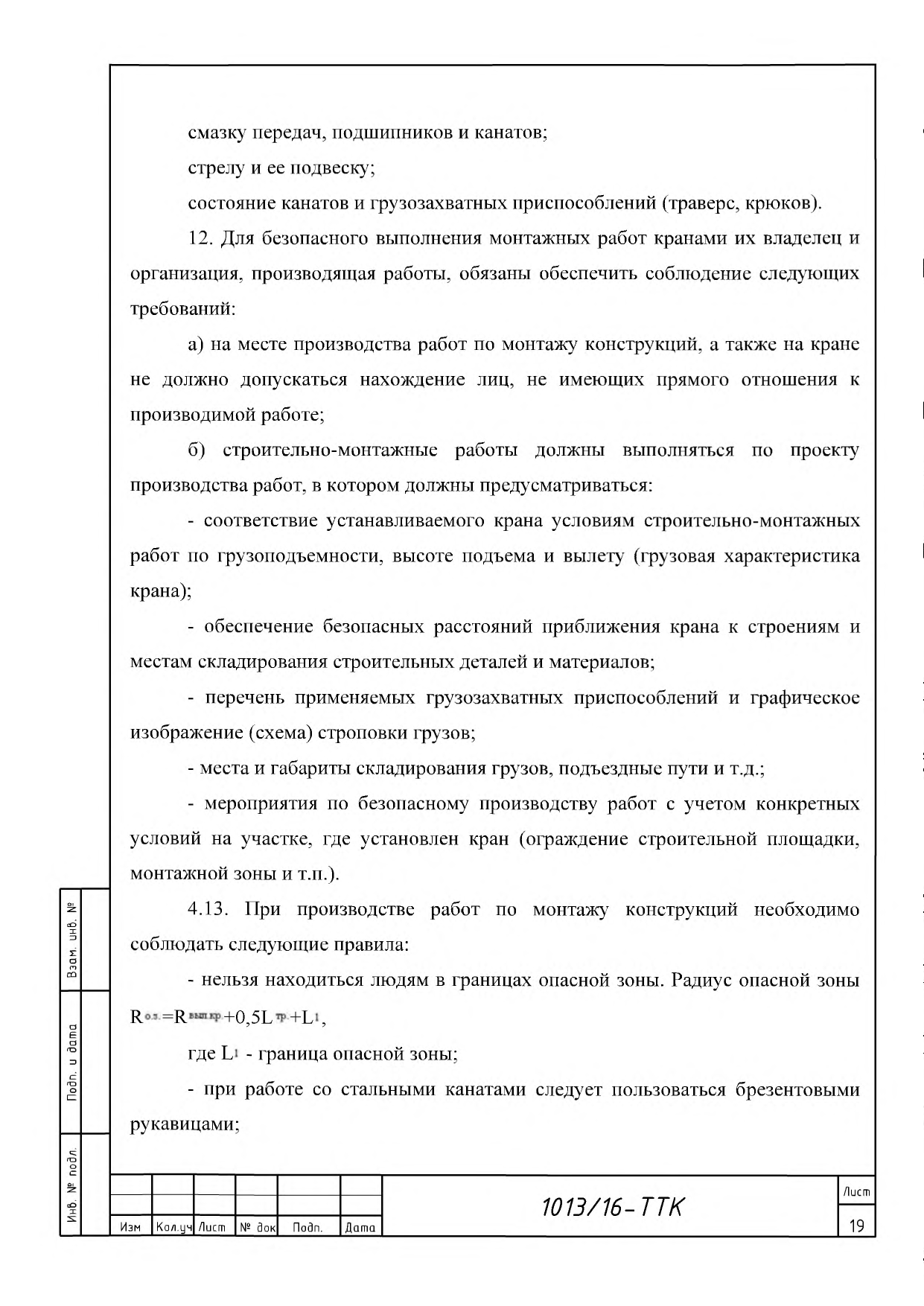

11. Перед началом работ машинист грузоподъемного крана должен проверить:

механизм крана, его тормоза и крепление, а также ходовую часть и тяговое устройство;





- запрещается во время подъема грузов ударять по стропам и крюку крана;

- запрещается стоять, проходить или работать под поднятым грузом;

- машинист крана не должен опускать груз одновременно с поворотом стрелы;

- не бросать резко опускаемый груз.


5. Экологическая, пожарная и электробезопасность

5.1. Обеспечение экологической безопасности

Все мероприятия по охране окружающей среды проводятся в соответствии с Федеральным законом от 10 января 2002г. № 7-ФЗ "Об охране окружающей среды".

Для предупреждения от запыления окружающих строительную площадку территорий следует систематически вывозить строительный мусор и отходы. Складировать строительный мусор следует только в специально предназначенных для этого мусорных контейнерах.

Отходы после укладки коврового покрытия утилизируются обычным способом как все подобные материалы в специально отведенных местах. Запрещается сжигание всех сгорающих отходов, чтобы не загрязнять воздушное пространство.

Чистота воздуха рабочей зоны производственных помещений и контроль за состоянием воздуха рабочей зоны по ГОСТ 12.1.005-88*.


5.2. Обеспечение пожарной безопасности



При производстве штукатурных работ следует соблюдать требования СНиП 21-01-97* «Пожарная безопасность зданий и сооружений» и ППБ 01-03 «Правила пожарной безопасности в Российской Федерации».

Места производства работ должны быть обеспечены средствами

пожаротушения - огнетушителями, бочками с водой, ящиками с песком, ломами, топорами, лопатами, баграми, ведрами.

Каждый рабочий должен знать свои обязанности при возникновении пожара и его тушении, уметь пользоваться средствами пожаротушения, быстро оповещать пожарную команду, пользуясь средствами связи.

Противопожарное оборудование должно содержаться в исправном,

работоспособном состоянии. Проходы к противопожарному оборудованию должны быть всегда свободны и обозначены соответствующими знаками.

Все электротехнические установки по окончании работ необходимо выключать, а кабели и провода обесточивать.

Сушка одежды и обуви должна производиться в специально

приспособленных для этих целей помещениях, зданиях или сооружениях с

центральным водяным отоплением либо с применением водяных калориферов. Устройство сушилок в тамбурах и других помещениях, располагающихся у выходов из зданий, не допускается.

Не разрешается накапливать на строительных площадках горючие вещества (жирные масляные тряпки, отходы пластмасс и др.), их следует хранить в закрытых металлических контейнерах в безопасном месте.

К моменту начала работ работ по укладке коврового покрытия должно быть обеспечено противопожарное водоснабжение от пожарных гидрантов па водопроводной сети или из резервуаров (водоемов). Колодец с пожарным гидрантом должен быть в исправном состоянии и освещен в ночное время. Подъезд к нему должен быть свободен всегда.

Для курения должны быть отведены специальные места, оборудованные урнами, бочками с водой, ящиками с песком.



Для предупреждения пожаров необходимо строго соблюдать требования противопожарной безопасности и регулярно проводить инструктаж работающих.

5.3. Обеспечение электробезопасности

При выполнении работ на производственной территории должны соблюдаться требования ГОСТ 12.1.013 и ГОСТ 12.1.030.

Устройство и техническое обслуживание временных и постоянных электрических сетей на производственной территории следует осуществлять силами электротехнического персонала, имеющего соответствующую квалификационную группу по электробезопасности.

Светильники общего освещения напряжением 127 и 220В должны устанавливаться на высоте не менее 2,5м от пола. При высоте подвески менее 2,5м необходимо применять светильники специальной конструкции или использовать напряжение не выше 42 В. Питание светильников напряжением до 42 В должно осуществляться от понижающих трансформаторов, машинных преобразователей, аккумуляторных батарей. Применять для указанных целей автотрансформаторы, дроссели и реостаты запрещается. Корпуса понижающих трансформаторов и их вторичные обмотки должны быть заземлены.

Применять стационарные светильники в качестве ручных запрещается. Следует пользоваться ручными светильниками только промышленного изготовления.

Штепсельные розетки и вилки, применяемые в сетях напряжением до 42 В, должны иметь конструкцию, отличную от конструкции розеток и вилок напряжением более 42 В.



























///////////////////////////////////////
