Обработка ошибок и диагностика блока питания CX1100-000x

CX1100-000x: Обработка ошибок и диагностика

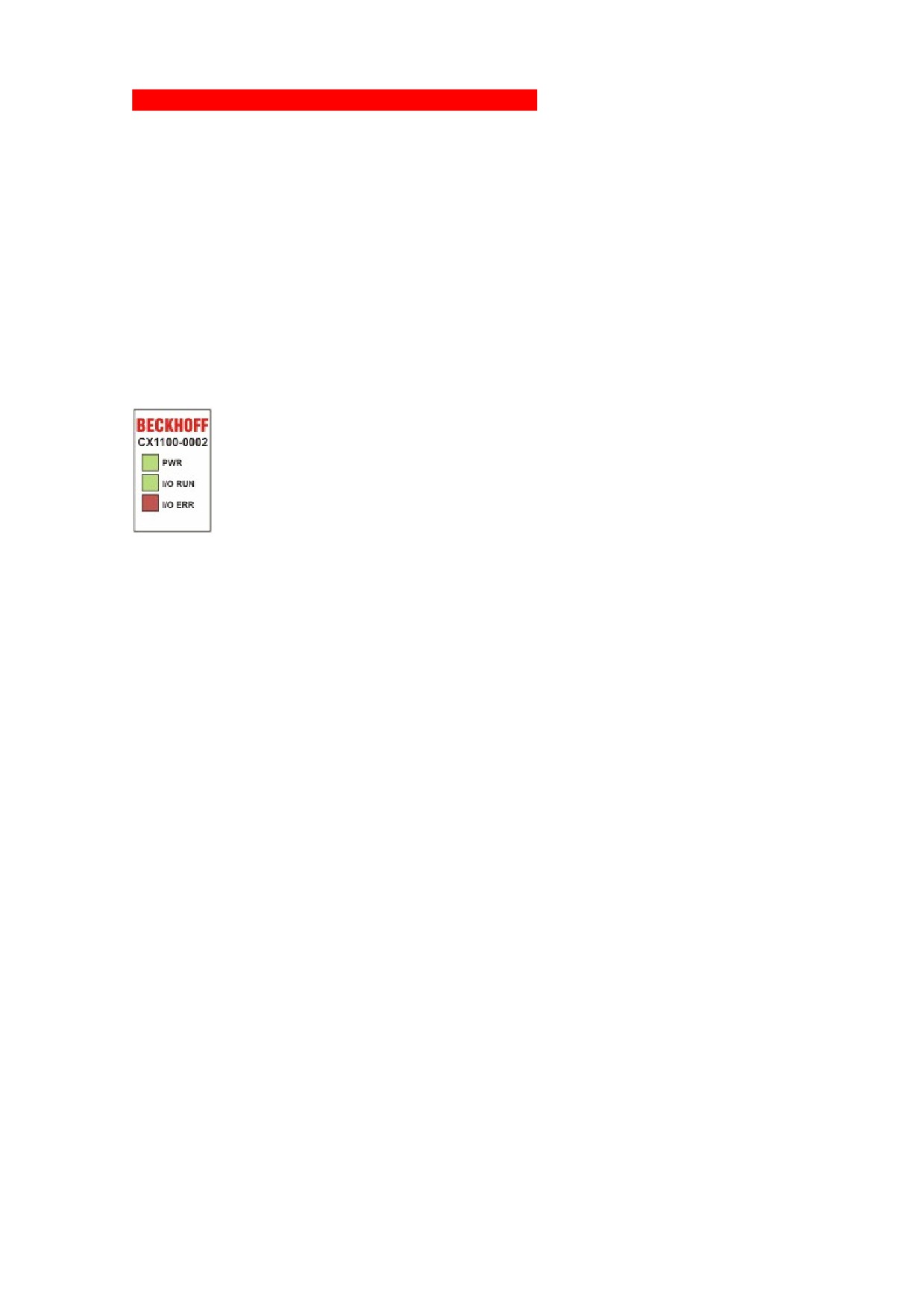

Светодиоды блока питания CX1100-0002

Сразу после включения БП проверяет конфигурацию подключенных модулей ввода-

вывода. При отсутствии ошибок красный светодиод "I/O ERR” не горит. Если светодиод

”I/O ERR" моргает, он индицирует неисправность в области модулей. Код ошибки

определяется по частоте и количеству миганий. Это позволяет быстро выявить

неисправность.

Вид Диод

Значение

Блок питания

Power

Зеленый свет горит при исправном БП, красный - при коротком

замыкании.

K-Bus диагностика

I/O Run

Зеленый свет горит при безошибочной работе шины обмена

данных контроллера с модулями ввода-вывода.

K-Bus диагностика

I/O

Error Моргающий светодиод указывает на наличие неисправности.

Красный светодиод имеет две различные частоты моргания.

Код мигания светодиода I/O error LED

Частое мигание

Начало кода ошибки

Первая медленная серия

Код ошибки

Вторая медленная серия

Аргумент ошибки

Светодиоды диагностики K-Bus

Аргу-

Код

мент

Описание

Рекомендации по исправлению

ошибки

ошибки

- Проверьте качество напряжения

внешнего БП, пики пониженного и

повышенного напряжения

Постоян-

Проблемы

- Выполните измерение

ное

электромагнитной

электромагнитной совместимости

свечение

совместимости

- Если присутствует ошибка K-Bus,

выключение и повторное включение БП,

возможно, устранит неисправность

Ошибка контрольной

1 пульс

0

Примените заводские настройки

сумма ППЗУ

Напряжение источника питания CX1100 не должно выключаться в процессе работы

контроллера. Выключение источника питания приведет к выключению контроллера.

CX1100-000x: Обработка ошибок и диагностика

Диагностика модулей из ПКЛ программы

Для определения состояния шины K-Bus и IP-Link программист имеет доступ к регистрам,

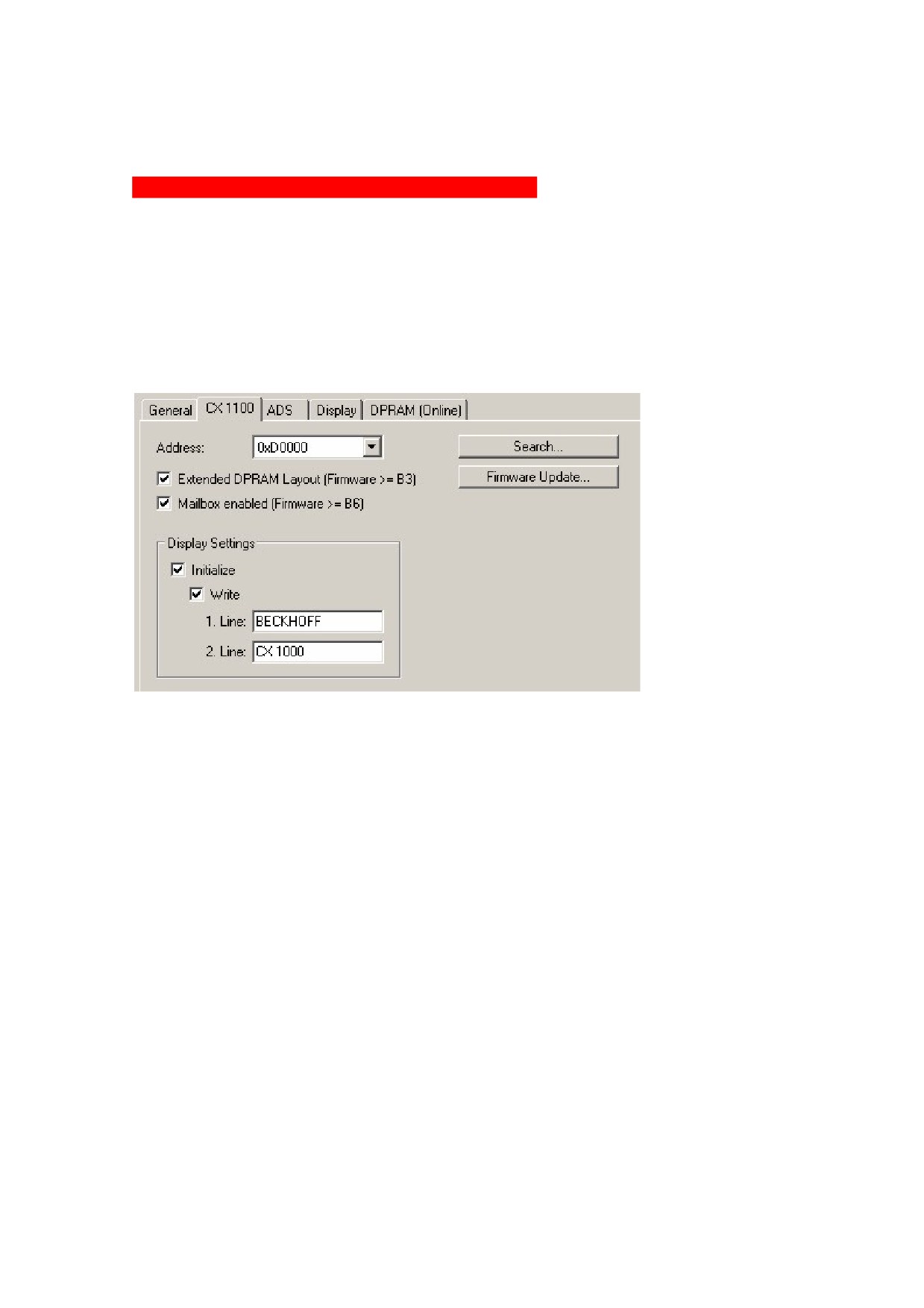

имеющимся в системе. Доспут из ПЛК программы реализован через ПО TwinCAT. Для

того, чтобы иметь доступ к данным регистрам активизируйте опцию “Extended DPRAM

Layout (only in Firmware >= B3)”. Регистры описаны в главе ”Архитектура блока питания”.

Тем не менее ниже приводится пример программы обработки диагностической

информации.

Для анализа используются четыре регистра:

• BusState (состояние шины: 0 -> нет ошибки, 1 -> ошибка шины)

• ErrorCode (тот же код ошибки, что мигает на светодиоде I/O Err)

• ErrorArg (тот же аргумент ошибки, что мигает на светодиоде I/O Err)

• Request[0] (выходной регистр для запроса кода ошибки / инициализации шины)

В ПЛК программе определяются внешние переменные для связи с регистрами:

VAR

k_bus_request AT %QX0.0

: BOOL;

k_bus_err_code AT %IB0

: USINT;

k_bus_err_arg AT %IB1

: USINT;

k_bus_state AT %IB2

: USINT;

ip_bus_request AT %QX0.1

: BOOL;

ip_bus_err_code AT %IB3

: USINT;

ip_bus_err_arg AT %IB4

: USINT;

ip_bus_state AT %IB5

: USINT;

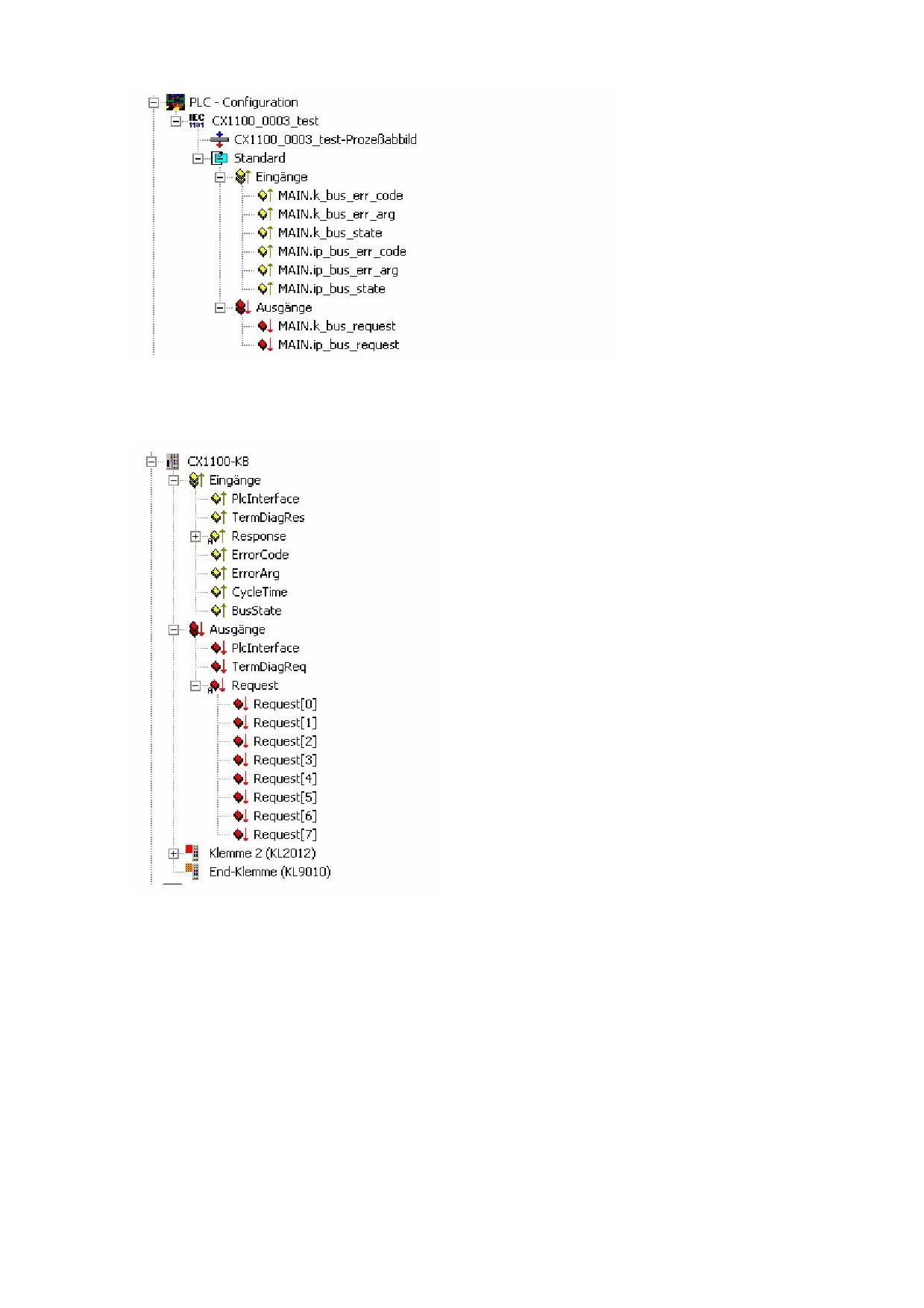

Представление аналогично регистрам модуля ввода-вывода в System Manager :

Связывает сигналы с переменными :

k_bus_err_code с ErrorCode

k_bus_err_arg

с ErrorArg

k_bus_state

с BusState

и

k_bus_request

с Request[0]

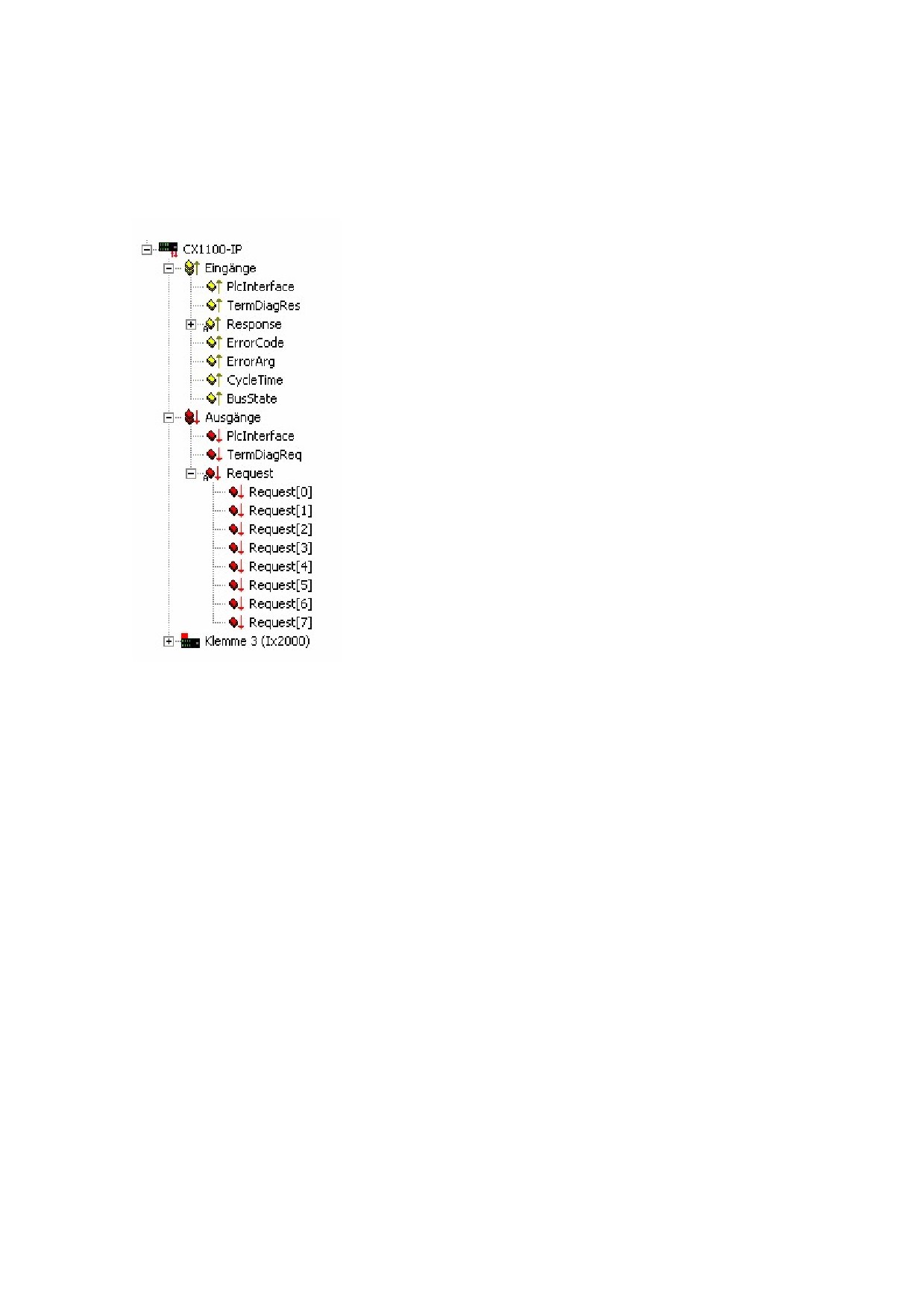

Те же действия с IP-Link сигналами:

ip_bus_err_code с ErrorCode

ip_bus_err_arg

с ErrorArg

ip_bus_state

с BusState

ip_bus_request

с Request[0]

После того как все сигналы привязаны можно загрузить конфигурацию и программу в

контроллер.

Firmware > B7

Новое аппаратное программное обеспечение версия B7 облегчает доступ к

диагностической информации. Решение, описанное выше, сбрасывает код ошибки, если

причина возникновения ошибки больше нет. В firmware > B7 можно получить код ошибки

напрямую в случае ее возникновения Для доступа к коду ошибки установите в 1 Бит 4

регистра запроса Request. Это хорошее решение, активизировать этот бит в ПЛК

программе для процедуры диагностик.

Связь бита 4 регистра Request:

///////////////////////////////////////
