М
Руководство по диагностике неисправностей и
Eberspächer
ремонту
J. Eberspächer
GmbH & Co. KG
Eberspächerstr. 24
D-73730 Esslingen
Телефон (коммутатор)
(0711) 939-00
Телефакс
(0711) 939-0500
Руководство по диагностике неисправностей и ремонту
действительно для следующих моделей приборов
Отопительный прибор
№ по каталогу:
HYDRONIC M
D 10 W - 12 Â
25 2160 05 00 00
D 10 W - 24 Â
25 2161 05 00 00
25 2160 95 16 67
01.2007
Возможны изменения
Printed in Germany

-------------------------------------------------------------------------------------------------------------------------------------------------------------

1 Введение
Оглавление
В оглавлении находится точная информация о
Если необходимо найти понятие, термин или
содержании руководства по диагностике
толкование аббревиатуры, используйте
неисправностей и ремонту.
соответствующий указатель в конце руководства со
стр. 47.
Глава
Название главы
Содержание главы
Страница
1
Введение
• Содержание
2 - 3
• Предисловие
4
• Инструкции по технике безопасности при монтаже и ремонте
4
• Предотвращение несчастных случаев
4
• Особые способы записи, иллюстрации и пиктограммы
4
2
Назначение
• Изображение в разрезе
5
• Техническое описание
6
• Управляющие и предохранительные устройства
7
• Принудительное отключение ADR / ADR99
7
• Аварийное отключение (АВАР-ВЫКЛ)
7
Информация о продукте
• Технические характеристики отопительного прибора
8
3
• Технические характеристики водяного насоса
9
4
Поиск неисправностей
• В случае неисправности сначала проверьте следующее:
10
• Блокировка блока управления
10
• Снятие блокировки блока управления
10
• Обзор диагностических устройств
- Диагностический прибор
11
– Модульное реле - установлено на автомобиле
11
– Программа технического обслуживания KD2000
11
– Радиоуправление TP5
11
• Диагностика неисправностей при помощи диагностического
прибора
12, 13
• Диагностика неисправностей при помощи модульного реле
14, 15
• Диагностика неисправностей при помощи программы
технического обслуживания KD2000
16
• Диагностика неисправностей при помощи блока
радиоуправления TP5
17
• Таблица кодов неисправностей
18 - 20
Руководство по ремонту
• Руководство по ремонту
21
5
• Перед проведением работ с отопительным прибором выполните
следующие указания по технике безопасности
21
• Специальный инструмент - съемник AMP
21

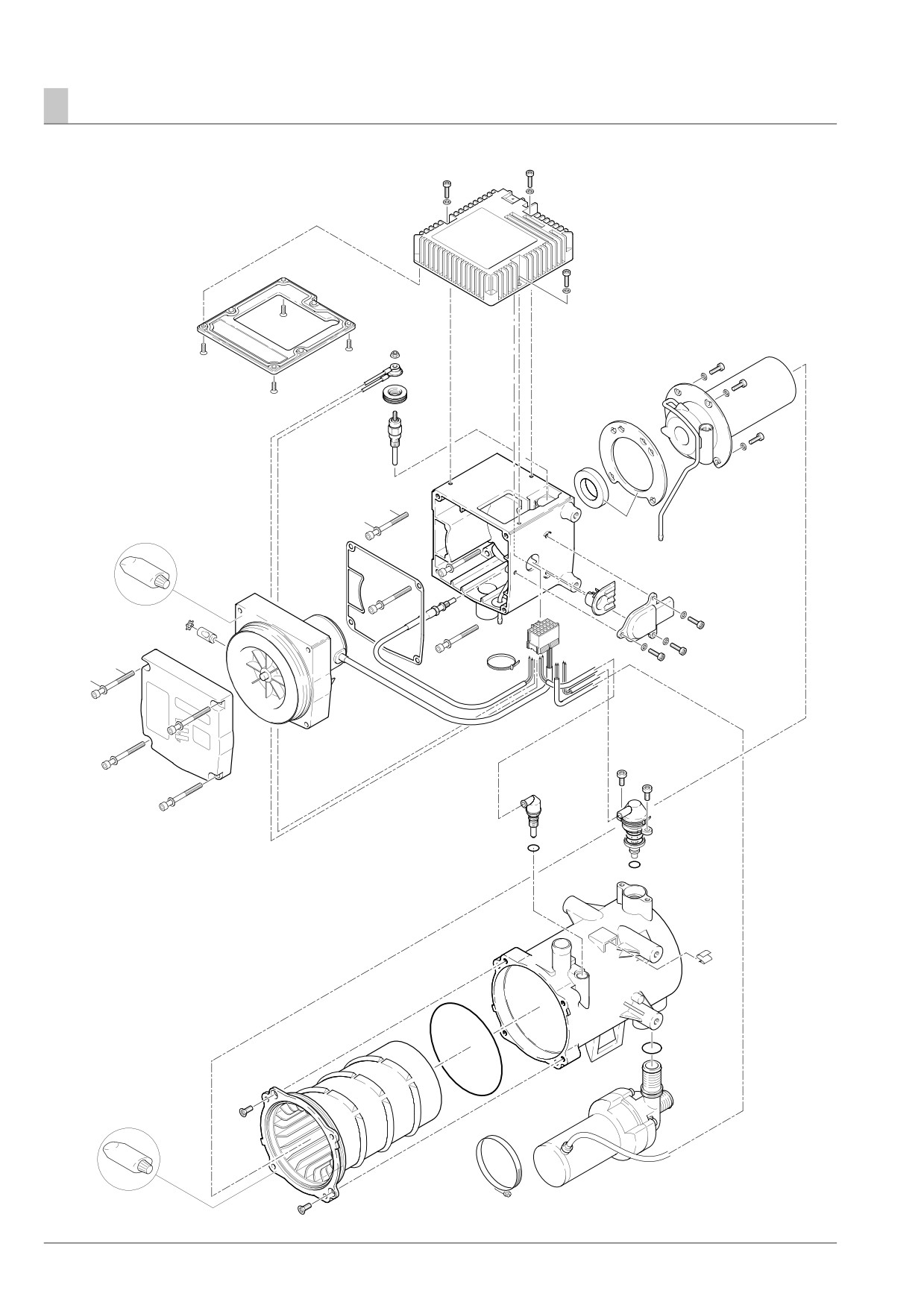

• Сборочный чертеж
22
• Отдельные компоненты
23
• Этап ремонтных работ 1
Демонтаж / монтаж блока управления
24
• Этап ремонтных работ 2
Проверка / демонтаж / монтаж штифтового электрода
24
• Этап ремонтных работ 3
Демонтаж / монтаж нагнетателя воздуха в камеру сгорания
25
• Этап ремонтных работ 4
Демонтаж / монтаж датчика горения
26
Проверка датчика горения
26
• Этап ремонтных работ 5
Демонтаж / монтаж датчика перегрева
27
Проверка датчика перегрева
27
• Этап ремонтных работ 6
Демонтаж / монтаж датчика температуры
28
Проверка датчика температуры
28
• Этап ремонтных работ 7
Демонтаж / монтаж водяного насоса
29
2

-------------------------------------------------------------------------------------------------------------------------------------------------------------

1 Введение
Оглавление
Глава
Название главы
Содержание главы
Страница
5
Руководство по ремонту
• Этап ремонтных работ 8
Демонтаж / монтаж камеры корпуса сгорания
29
• Этап ремонтных работ 9
Демонтаж / монтаж камеры сгорания
30
• Этап ремонтных работ 10
Демонтаж / монтаж теплообменника
30
• Измерение подачи топлива
31
6
Монтажные схемы
• Спецификация HYDRONIC M - 12 В / 24 В
32
• Спецификация HYDRONIC M - ADR / ADR99 - 12 В / 24 В
32

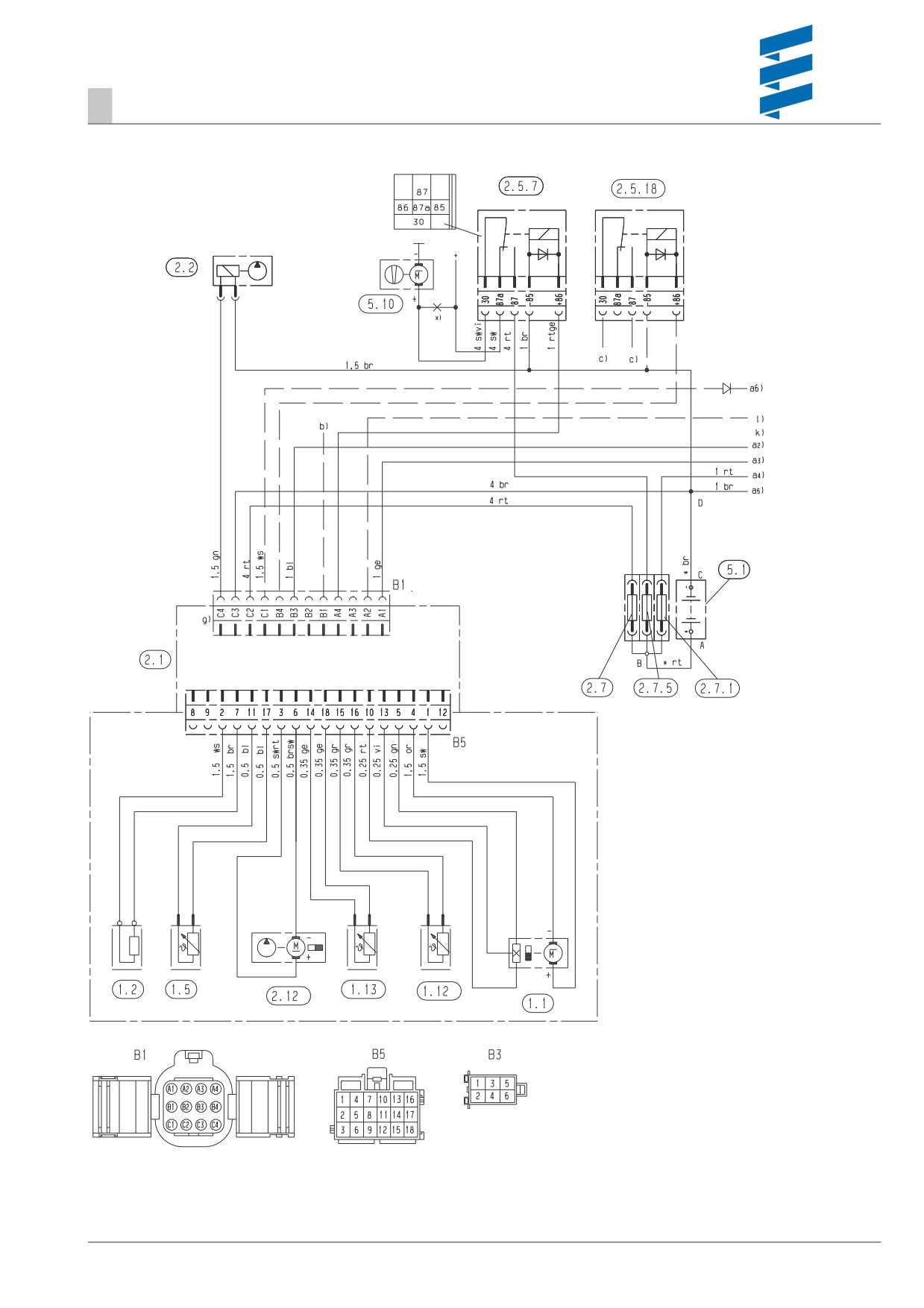

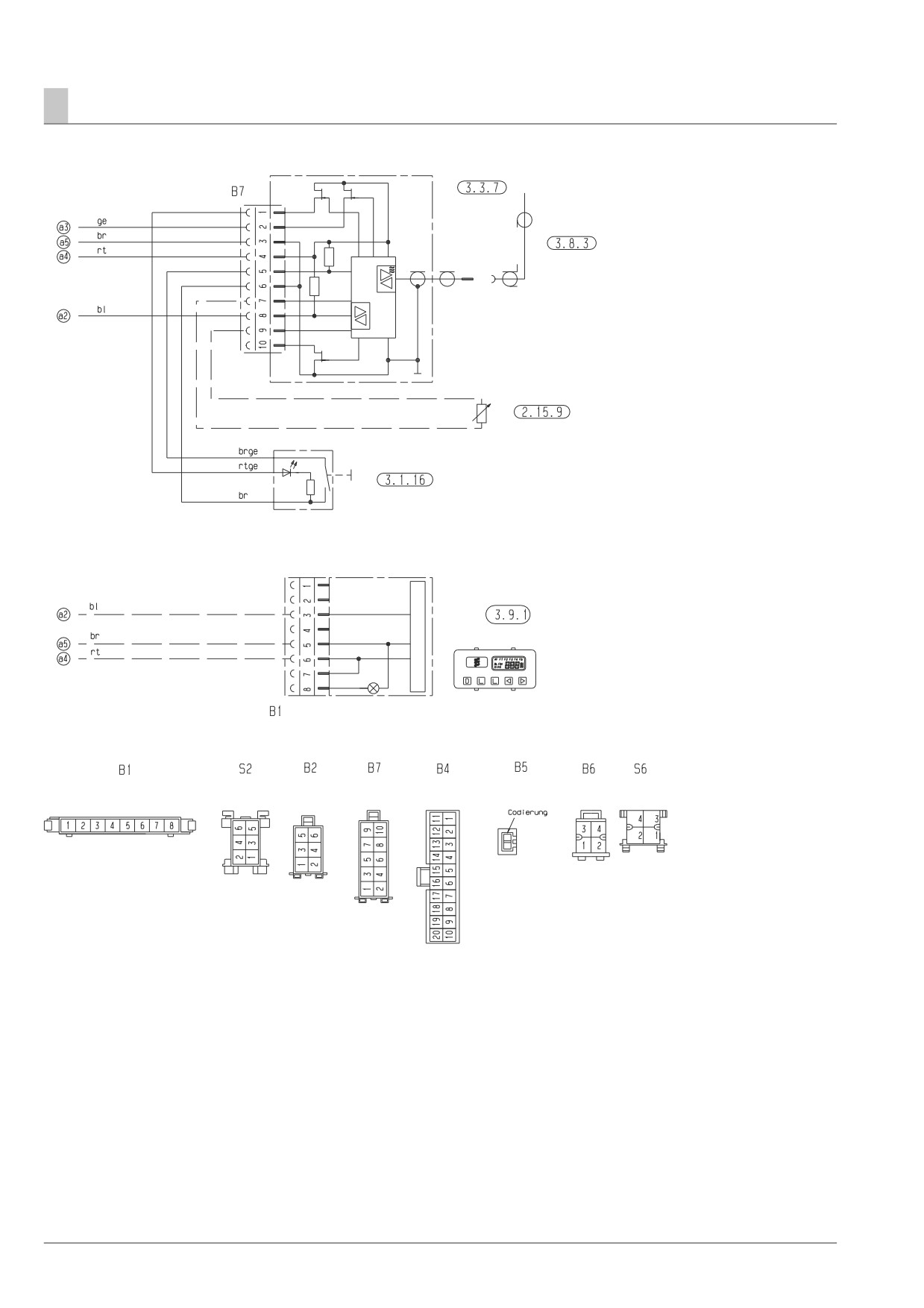

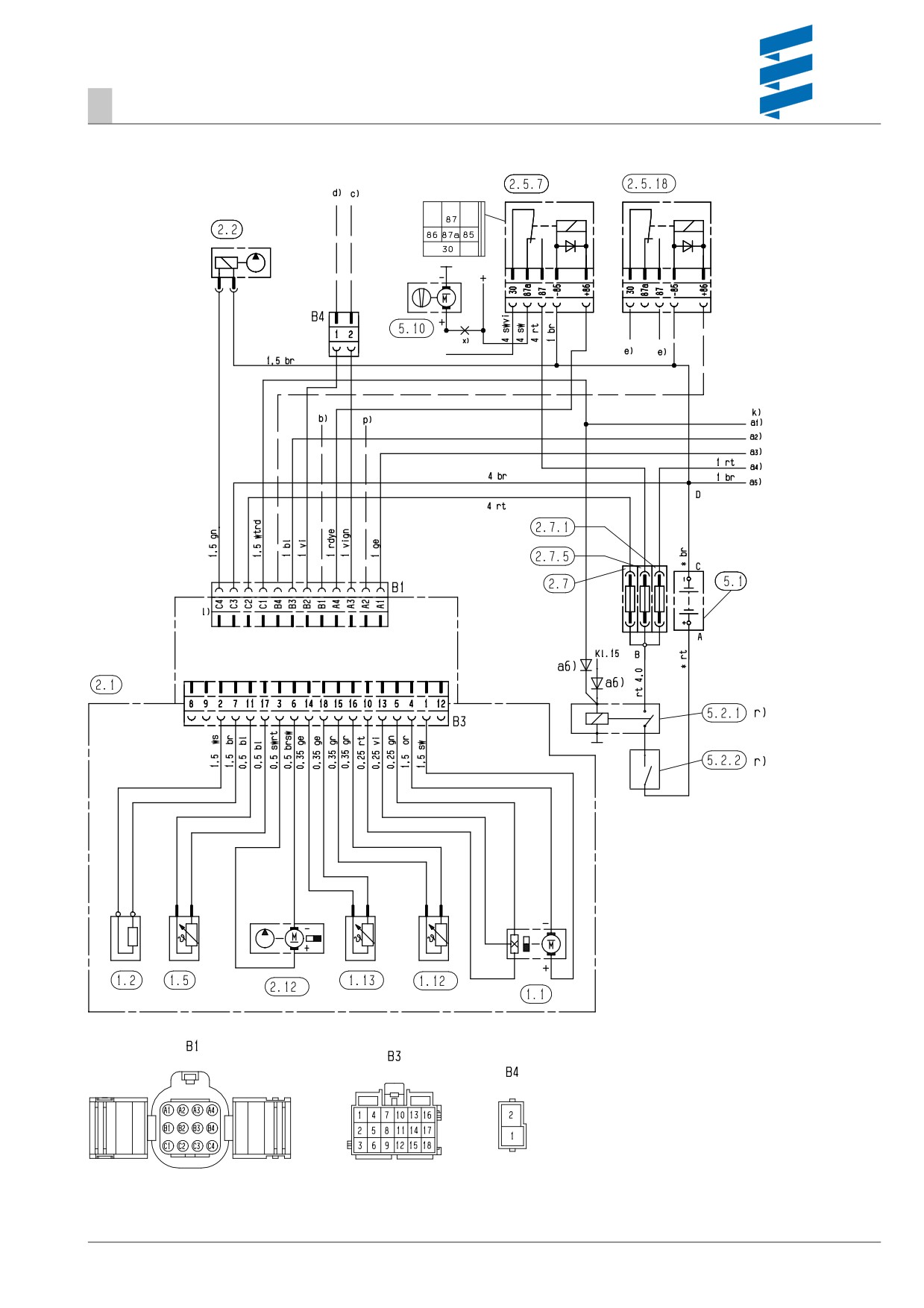

• Монтажная схема HYDRONIC M - 12 В / 24 В
33

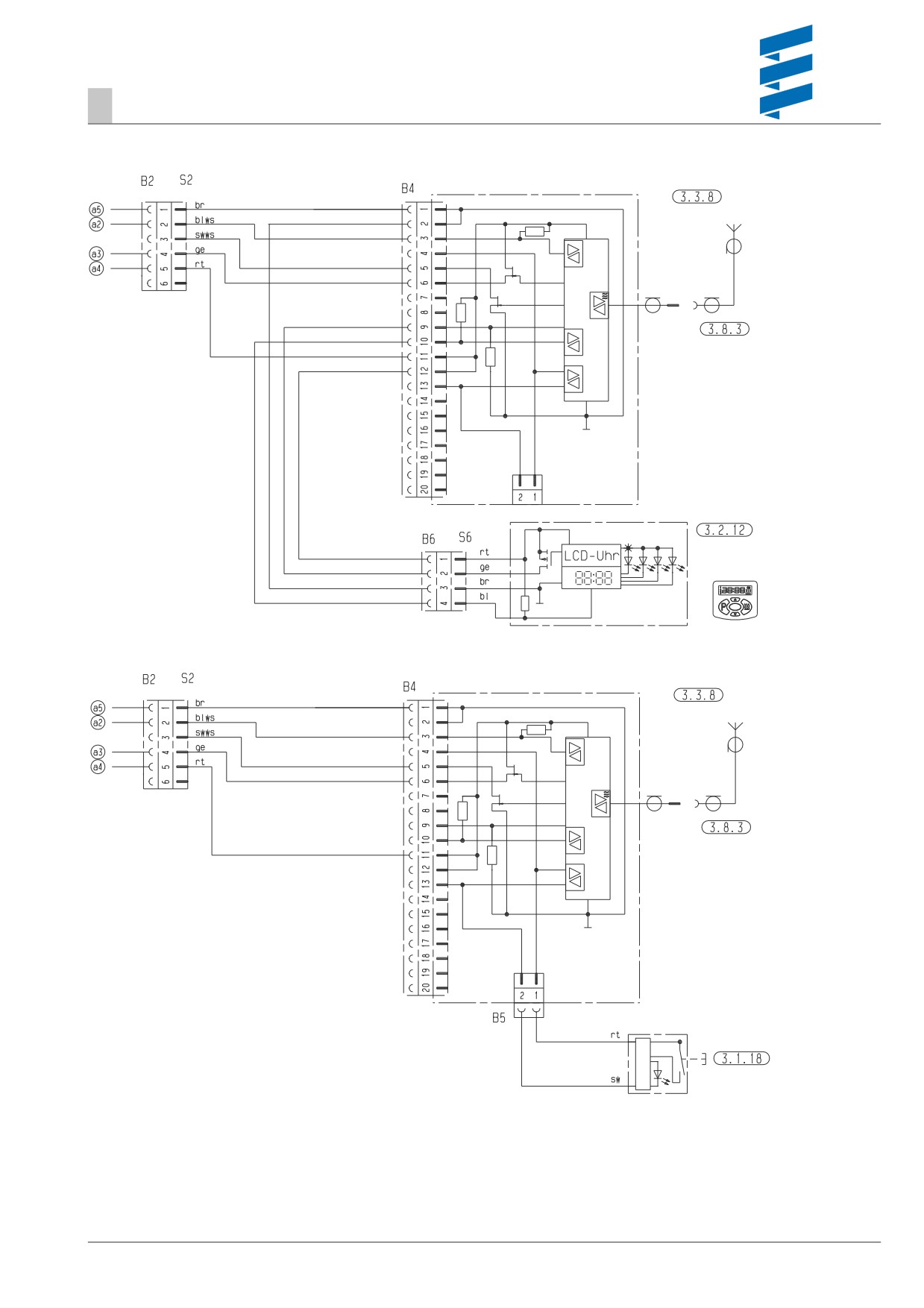

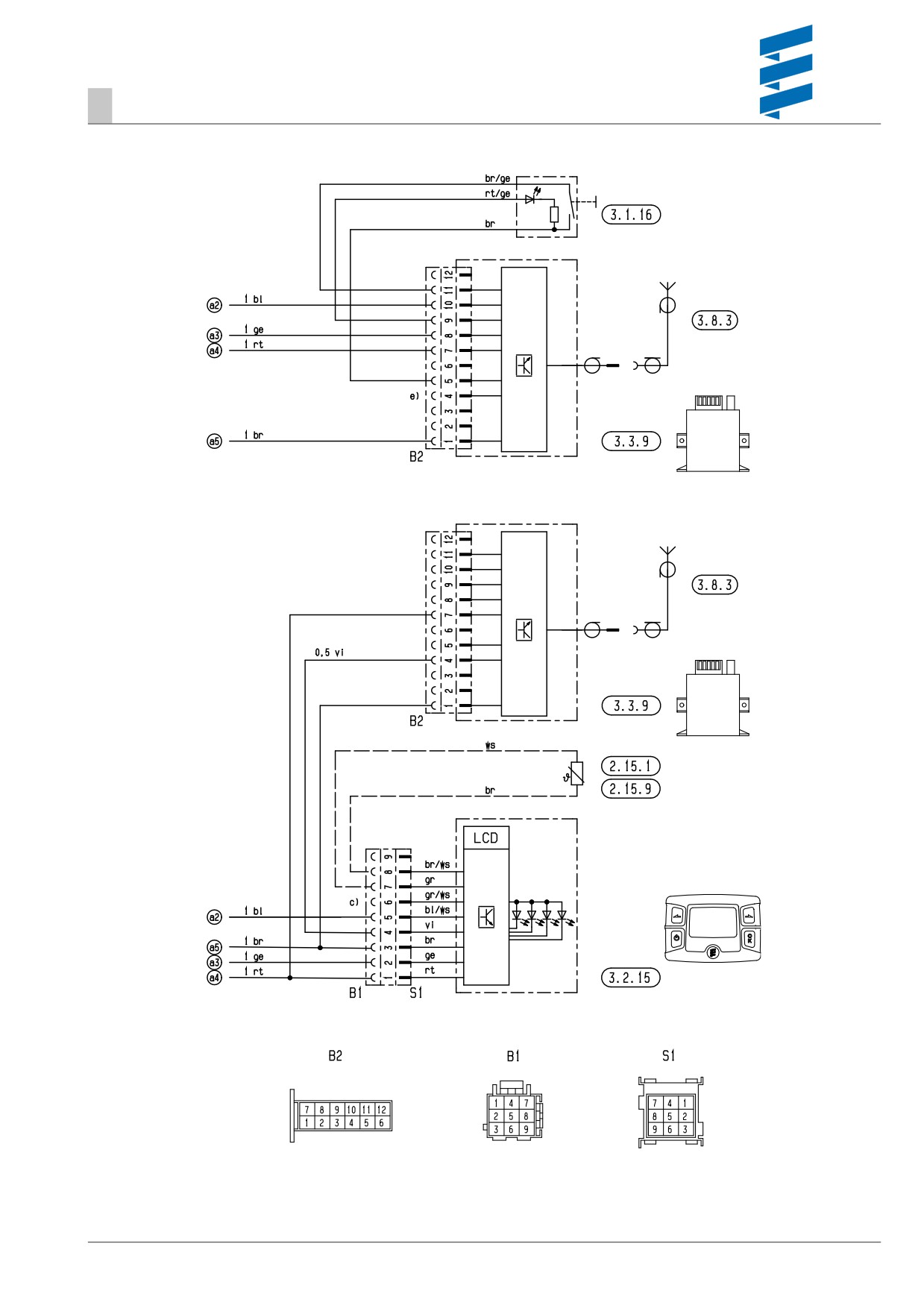

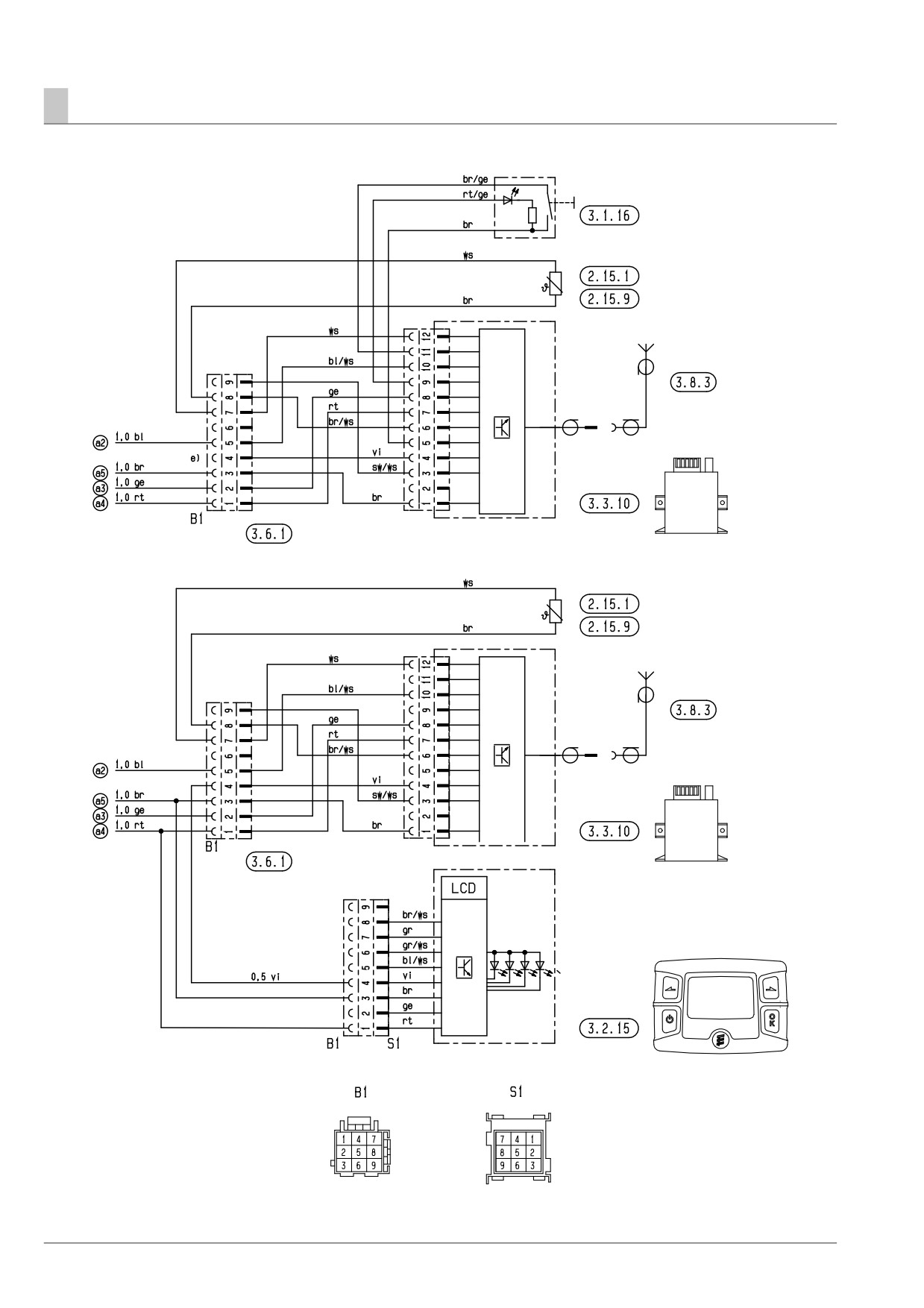

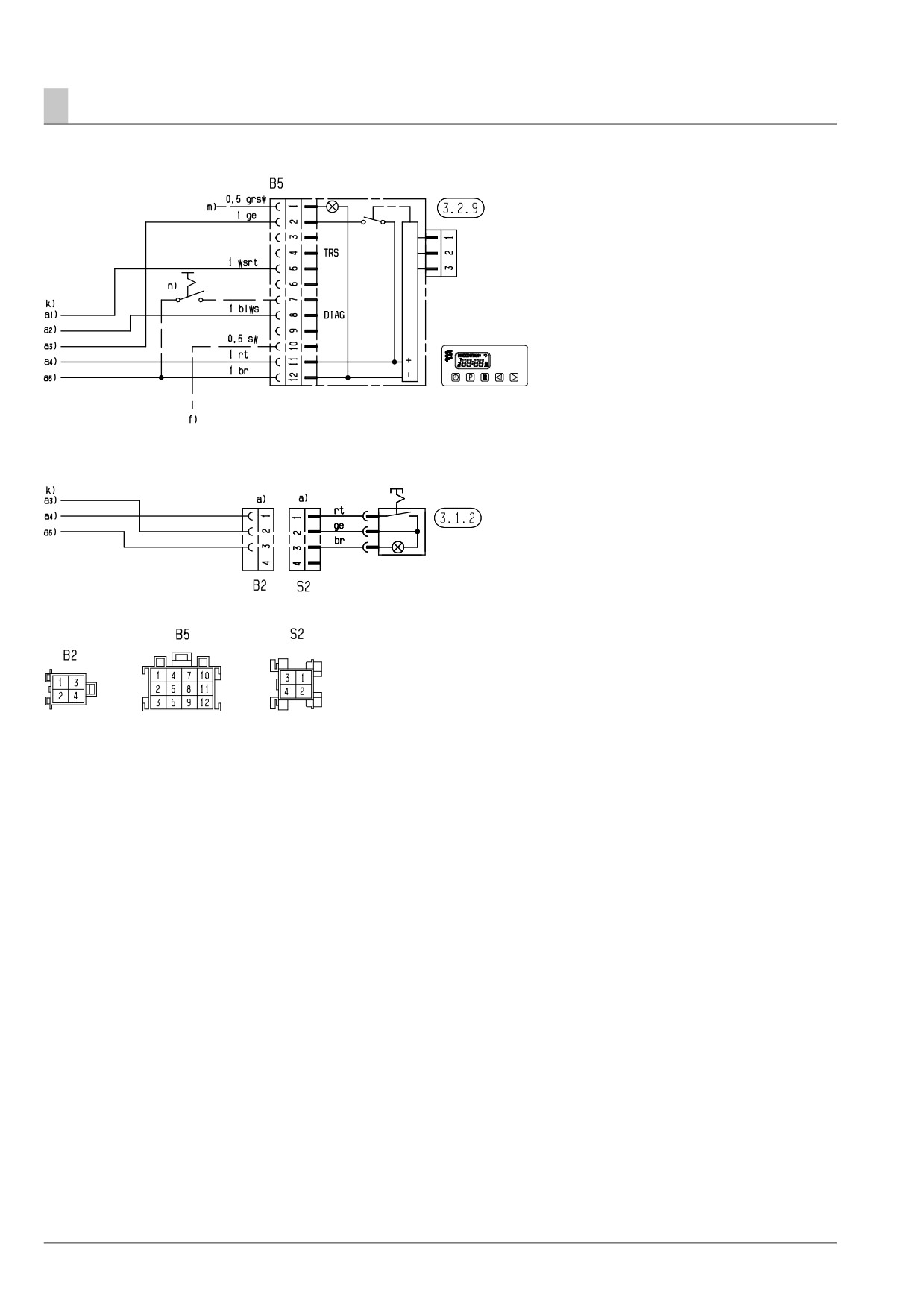

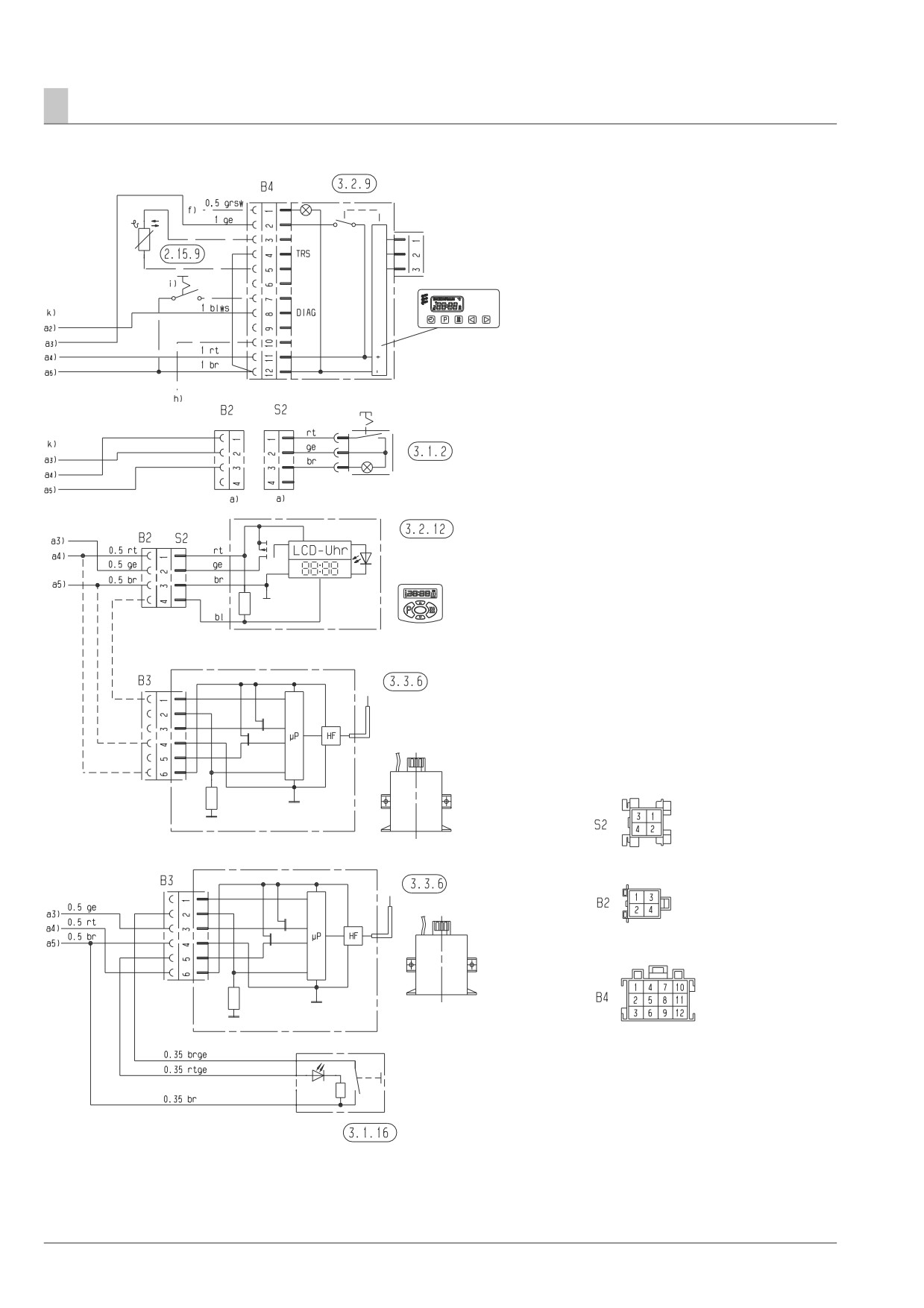

• Монтажная схема элементов управления, часть 1
34
• Монтажная схема элементов управления, часть 2
35
• Монтажная схема элементов управления, часть 3
36
• Монтажная схема HYDRONIC M - ADR / ADR99 - 12 В / 24 В
37
• Монтажная схема элементов управления - ADR / ADR99
38

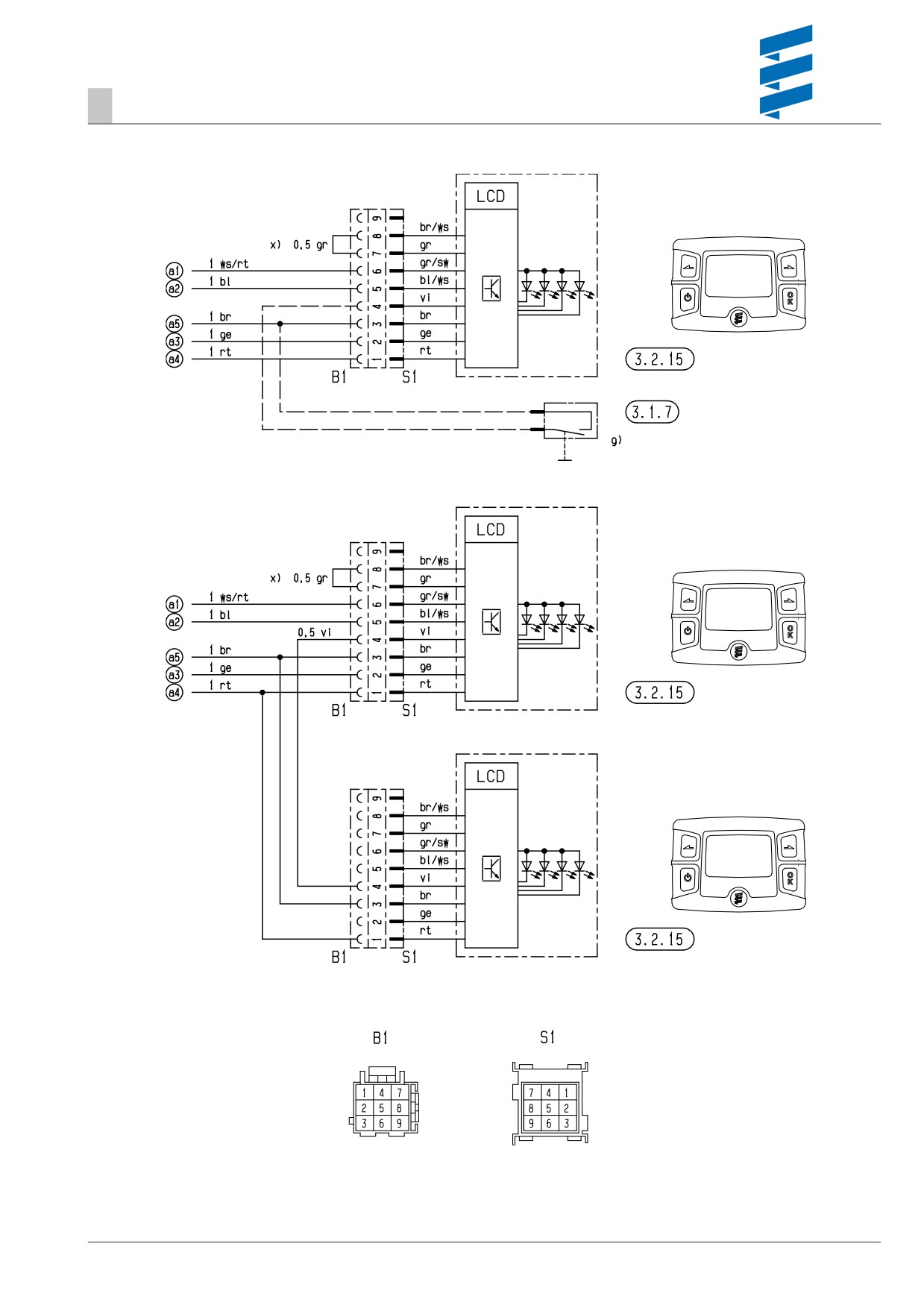

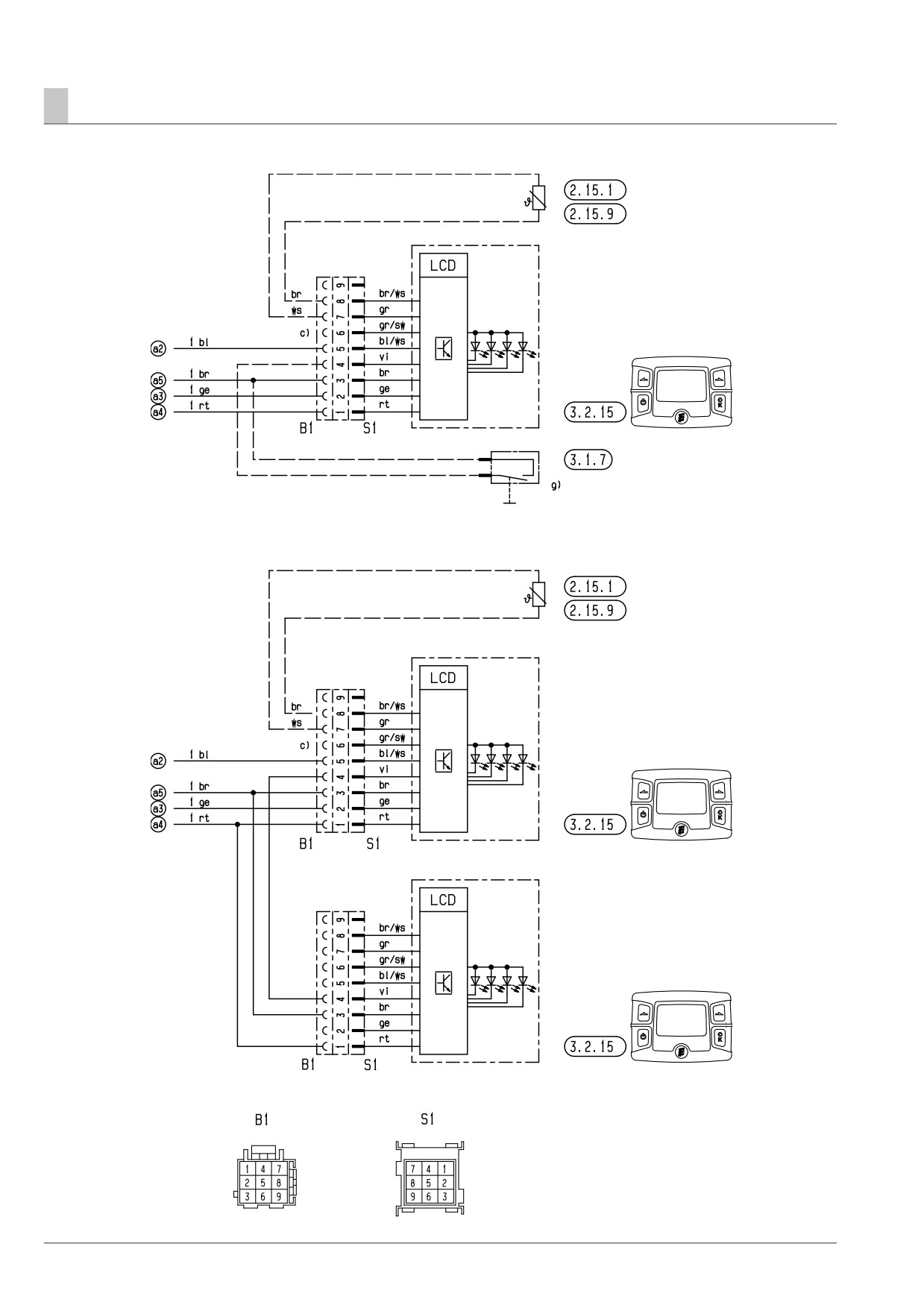

• Монтажная схема элементов управления, EasyStart
39 - 43
• Монтажная схема элементов управления, EasyStart R+
40
• Монтажная схема элементов управления, EasyStart R
41
• Монтажная схема элементов управления, EasyStart Т
42
• Монтажная схема элементов управления, EasyStart T - ADR
43
7
Сервис
• Сертификация
44
• Утилизация
44
• Сертификат соответствия ЕС
44
• Представительства за границей
45, 46
• Указатель ключевых слов заглавий
47, 48
• Перечень сокращений
48
3

-------------------------------------------------------------------------------------------------------------------------------------------------------------

1 Введение
Предисловие
Данное руководство по диагностике неисправностей и
Предотвращение несчастных случаев
ремонту относится к перечисленным на титульной
странице отопительным приборам с исключением
Всегда необходимо выполнять общепринятые
каких бы то ни было претензий на возмещение ущерба.
правила по предотвращению несчастных случаев и
В зависимости от исполнения или модификации
соблюдать соответствующие нормативы по охране
отопительного прибора процедура диагностики
труда.
неисправностей и ремонта может отличаться от
описываемых в данном руководстве.
Пользователь должен проверить это перед началом
Особые способы записи, иллюстрации
ремонта и в соответствующем случае учитывать
имеющиеся изменения.
и пиктограммы
В данном руководстве содержание по разным темам
Внимание!
выделяется при помощи специальных способов
Инструкции по технике безопасности при монтаже и
записи и пиктограмм. Значение и соответствующие
ремонте!
действия демонстрируются на следующих примерах.
Неправильный монтаж или ремонт отопительных
Особые способы записи и изложения материала
приборов Eberspächer может стать причиной пожара
• Эта точка (•) обозначает перечисление после
или проникновения токсичных отработанных газов в
вводного тезиса.
салон транспортного средства. Это может нанести
- Если после точки стоит дефис (-), то это
вред здоровью или стать причиной гибели.
перечисление относится к данной точке.
Отопительный прибор разрешается устанавливать
или ремонтировать только имеющим допуск и
Пиктограммы
подготовленным специалистам в соответствии с
данными технической документации и с
использованием оригинальных запасных частей.
Опасность!
Установка и ремонт, выполненные не имеющими
Это указание обозначает опасность, угрожающую
допуска и неподготовленными лицами, ремонт с
здоровью и жизни. Несоблюдение данного указания
использованием неоригинальных запасных частей, а
может привести к серьезным последствиям для
также без использования необходимой для
здоровья и жизни людей.
выполнения монтажа или ремонта технической
документации представляют собой опасность и
поэтому недопустимы.
Внимание!
Данное указание обозначает опасность для человека
Ремонт разрешается выполнять только на основании
и / или оборудования. Несоблюдение данного
относящегося к прибору технического описания,
указания может привести к последствиям для
руководства по монтажу, руководства по
здоровья людей и / или повреждению прибора.
эксплуатации и руководства по техобслуживанию.
Данный документ необходимо тщательно прочитать и
точно выполнять содержащиеся в нем указания перед
/ в ходе установки и ремонта. Максимальное
внимание необходимо уделять официальным
предписаниям, инструкциям по технике безопасности
и общим указаниям.
Обратить внимание!
При монтаже и ремонте необходимо соблюдать
соответствующие технические правила, а также
имеющиеся указания производителя транспортного
средства.
Компания Eberspächer не несет никакой
ответственности за ущерб и повреждения вследствие
монтажа или ремонта лицами, не имеющими допуска
и соответствующей подготовки.
Соблюдение официальных предписаний и инструкций
по технике безопасности является непременным
условием выставления претензий на возмещение
ущерба. Несоблюдение официальных предписаний и
инструкций по технике безопасности ведет к отказу в
приеме претензий на возмещение ущерба.
4

-------------------------------------------------------------------------------------------------------------------------------------------------------------

2 Назначение

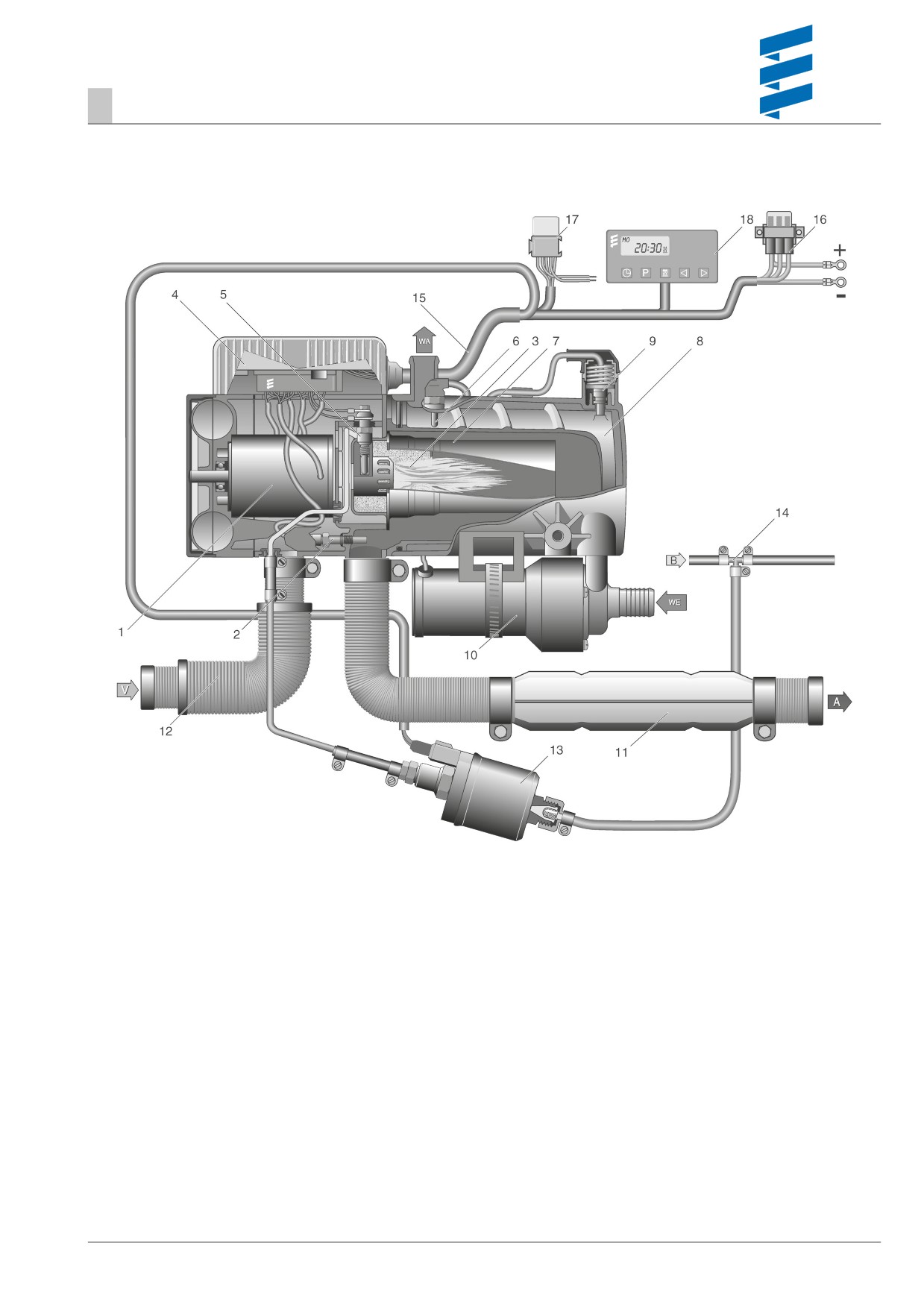

Изображение в разрезе
1
Двигатель сгорания
2
Датчик горения
3
Камера сгорания
4
Блок управления
5
Штифтовой электрод накаливания
6
Температурный датчик
7
Жаровая труба
8
Теплообменник
9
Датчик перегрева
10
Водяной насос
11
Шумоглушитель выхлопных газов
12
Шумоглушитель на подаче воздуха в камеру
сгорания
13
Дозирующий топливный насос
14
Разветвитель топливной магистрали
WE = Впуск воды
15
Кабельный жгут
WA
= Выпуск воды
16
Держатель (плавкой вставки) предохранителя
V
= Воздух, подаваемый в камеру сгорания
17
Реле включения вентилятора автомобиля
B
= Топливо
18
Часовое реле
A
= Выхлопные газы
5

-------------------------------------------------------------------------------------------------------------------------------------------------------------

2 Назначение
Техническое описание
Включение
При включении загорается контрольная лампочка на
панели управления (миниреле, модульное реле).
Включается водяной насос и нагнетатель воздуха в
камеру сгорания, и согласно заданной программе с
предварительной промывкой и прокаливанием путем
включения штифтового электрода накаливания и
топливного дозирующего насоса начинается процесс
горения.
При образовании стабильного процесса горения
через определенное время штифтовой электрод
накаливания отключается.
Режим обогрева
При первом запуске отопительный прибор работает
на ступени „МОЩНОСТЬ“ до тех пор, пока
• температура охлаждающей жидкости не превысит
порог „МОЩНОСТЬ“ / „ВЫСОКАЯ“
или
• не будет превышено максимальное время работы в
2 часа.
В заключение отопительный прибор в зависимости от
потребностей в обогреве переключается на ступени
„ВЫСОКАЯ - СРЕДНЯЯ - МАЛАЯ - ВЫКЛ
Если потребность в обогреве на ступени „МАЛАЯ”
настолько мал, что температура охлаждающей
жидкости достигает 85 °C, то отопительный прибор
переходит со ступени „МАЛАЯ“ на ступень „ВЫКЛ
. В
заключение производится инерционный выбег в
течение 210 секунд. Водяной насос продолжает
работать до следующего запуска отопительного
прибора.
После охлаждения охлаждающей жидкости примерно
до 68 °C отопительный прибор запускается на
ступени „СРЕДНЯЯ
При достижении охлаждающей жидкостью
температуры около 55 °C температурный датчик
запускает вентилятор системы охлаждения
автомобиля.
Понижение температуры
Понижение температуры активируется только в
движении и при включенном отопительном приборе.
Переключение между ступенями регулирования
происходит раньше, и процесс регулирования
отопительного прибора настраивается на более
низкое потребление тепла.
Понижение температуры возможно путем
подключения плюсового кабеля (D+) к штекеру B1,
клемма A2 отопительного прибора (см. монтажные
схемы на стр. 33 и 37).
6

-------------------------------------------------------------------------------------------------------------------------------------------------------------

2 Назначение
Управляющие и предохранительные
устройства
На отопительном приборе установлены следующие
* Снятие блокировки либо считывание сообщений об
устройства управления и предохранительные
ошибках возможно
устройства.
• при помощи модульного реле.
• при помощи блока радиоуправления TP5.
• Если отопительный прибор не запускается в
Через другие элементы управления путем
течение 105 секунд после начала подачи топлива,
подключения
то старт выполняется заново.
• при помощи диагностического прибора.
Если отопительный прибор снова не запускается
• при помощи программы технического
после следующих 75 секунд, то производится
обслуживания KD2000.
аварийное отключение.
Обслуживание и список неисправностей см. в
После определенного количества неудачных
прилагаемом руководстве по эксплуатации либо в
запусков происходит блокировка блока
данном руководстве по диагностике неисправностей
управления.*
и ремонту отопительного прибора со стр. 12.
• Если процесс горения в камере сгорания
Обратить внимание!
прекращается сам по себе, то производится новый
запуск. Если отопительный прибор не запускается
Выключение и включение не повторять больше двух
через 105 секунд после возобновления подачи
раз.
топлива, происходит аварийное отключение.
Аварийное отключение может быть
Принудительное отключение при эксплуатации
деактивировано путем быстрого выключения и
согласно нормативам ADR / ADR99
включения.
На транспортных средствах, предназначенных для
• При перегреве (напр., недостаток охлаждающей
перевозки опасных грузов (напр.,
жидкости, плохая деаэрация контура ее
топливозаправщики), отопительный прибор перед
циркуляции) срабатывает датчик перегрева,
въездом в опасную зону (нефтеперерабатывающий
прекращается подача топлива, происходит
завод, автозаправочная станция) должен быть
аварийное отключение.
отключен.
После устранения причины перегрева
При несоблюдении этих требований отопительный
отопительный прибор можно запустить вновь путем
прибор автоматически отключается, если
выключения и последующего включения (условие:
• отключается двигатель автомобиля;
отопительный прибор достаточно остыл,
• включается дополнительный агрегат
температура охлаждающей жидкости < 68 °C).
(вспомогательный привод разгрузочного насоса и
После определенного количества отключений
т.п.);
вследствие перегрева происходит блокировка
• открывается одна из дверей автомобиля (норматив
блока управления*.
ADR99, только для Франции).
Затем выполняется короткий инерционный выбег
• При достижении нижней или верхней границ
вентилятора в течение макс. 40 секунд.
напряжения происходит аварийное отключение.
• При выходе из строя штифтового электрода
Аварийное отключение - АВАР-ВЫКЛ
накаливания или обрыве электропроводки
Если в ходе эксплуатации возникает
дозирующего насоса отопительный прибор не
необходимость аварийного отключения -
запускается.
АВАР-ВЫКЛ, следует выполнить следующие
действия:
• Число оборотов двигателя вентилятора
• Отключить отопительный прибор через
контролируется непрерывно. Если не запускается
панель управления или
вентилятор, то он блокируется; если число
• вынуть предохранитель, или
оборотов отклоняется от нормы более чем на 40 %,
• отключить отопительный прибор от
то через 60 секунд происходит аварийное
аккумуляторной батареи.
отключение.
7

-------------------------------------------------------------------------------------------------------------------------------------------------------------

3 Информация о продукте
Технические характеристики
Отопительный прибор
HYDRONIC M - D 10 W
Теплоноситель
Охлаждающая жидкость
Регулирование теплового потока
Ступень
Мощность
Высокая
Средняя
Малая
Тепловой поток (Вт)
9500
7200
3200
1500
Расход топлива (л/ч)
1,2
0,9
0,4
0,18
Потребляемая электрическая мощность (Вт)
в режиме эксплуатации - 12 В
125
80
48
36
в режиме эксплуатации - 24 В
115
73
45
33
при запуске - 12 В
139
при запуске - 24 В
137
в ходе выполнения команды „ВЫКЛ“
24
Номинальное напряжение
12 В
24 В
Рабочий диапазон
• Нижняя граница напряжения: Встроенная
в блок управления защита от
10,5 В
20 В
минимального напряжения отключает
отопительный прибор при достижении
границы напряжения
• Верхняя граница напряжения: Встроенная
в блок управления защита от
15 В
30 В
перенапряжений отключает
отопительный прибор при достижении
границы напряжения
Допустимое рабочее давление
до 2,0 Атм
Производительность водяного насоса
1400 л/ч
Минимальная пропускная способность
500 л/ч
отопительного прибора по воде
Топливо
Дизельное топливо - торговое качество (DIN EN 590)
Допустимая температура
окружающей среды
Эксплуатация
от -40°C до +80°C
Складское хранение
от -40°C до +85 °C
Уровень защиты от радиопомех
3 для УКВ, 4 для КВ, 5 для МВ / ДВ
Вес с блоком управления и водяным
насосом, без дозирующего насоса
ок. 6,5 кг
Технические характеристики ±10 %
Внимание!
Необходимо учитывать технические
характеристики, так как в противном
случае возможны отказы в работе.
8

-------------------------------------------------------------------------------------------------------------------------------------------------------------

3 Информация о продукте
Технические характеристики
Водяной насос
Номинальное напряжение
12 В
24 В
Рабочее напряжение
от 8,5 до 16 В
от 18 до 33 В
Потребляемая электрическая мощность
32 Ватт
Пропускная способность водяного насоса
700 л/ч
при 0,3 Атм
Рабочая температура
от -40°C до +120 °C
Устранение радиопомех согл. DIN, часть 3
3 для всех диапазонов волн
норм Союза немецких электриков VDE 0879
Технические характеристики ±10 %
Внимание!
Необходимо учитывать технические
характеристики, так как в противном
случае возможны отказы в работе.
Кривая производительности водяного насоса
Объемный расход Q (л/ч)
9

-------------------------------------------------------------------------------------------------------------------------------------------------------------

4 Поиск неисправностей
В случае неисправности сначала
Блокировка блока управления
проверьте следующее:
Блок управления блокируется при следующих
неисправностях:
• Проверка:
- Есть ли топливо в топливном баке?
• Слишком много попыток запуска
- Герметичны ли топливопроводы? (внешний
После нескольких неудачных попыток запуска
осмотр)
отопительного прибора подряд отображается код
- Нет ли остатков летнего дизеля в
неисправности 050 —> блок управления
топливопроводе?
блокируется.
- Установлен ли регулятор температуры (водяной
вентиль) полностью на „ТЕПЛО“?
• Перегрев
- Нет ли засоров в каналах подачи воздуха в
При нескольких последовательных превышениях
камеру сгорания или отвода выхлопных газов и
температуры отопительного прибора отображается
не повреждены ли они?
код неисправности 015 —> блок управления
блокируется.
• Электрические компоненты:
- Не повреждена ли проводка, соединения, места
разъемов?
- Не окислены ли контакты?
- Исправны ли предохранители?
Снятие блокировки блока управления
- Исправна ли проводка? (короткие замыкания,
обрывы)
Снятие блокировки блока управления зависит от
используемого диагностического устройства и
• Проверьте напряжение аккумулятора
описывается на стр. 12 - 17.
- При напряжении аккумулятора < 10,5 В,
срабатывает минимальная защита напряжения
отопительного прибора - 12 В.
- При напряжении аккумулятора < 20 В,
срабатывает минимальная защита напряжения
отопительного прибора - 24 В.
• Проверьте напряжение питания Uаккум (клемма 30)
Отсоедините 12-контактный штекер (B1) и
измерьте напряжение на штекере B1 между
камерой С2 (кабель 42 rt) и камерой С3 (кабель
42 br).
При отклонении напряжения аккумулятора
проверьте предохранители, проводку, контакт на
массу и плюсовую клемму аккумулятора на падение
напряжения (коррозия / обрыв).
• Проверьте сигнал включения (S+)
Отсоедините 12-контактный штекер (B1) от блока
управления и затем нажмите кнопку C на элементе
управления.
Измерьте напряжение на штекере B1 между
контактом А1 (кабель 12 ge) и контактом С3 (кабель
42 br).
Если напряжение отсутствует, проверьте проводку
(кабель 12 ge), предохранитель 5 A (поз. 2.7.1 на
монтажной схеме) и элемент управления.
• Проверьте элемент управления (модульное реле /
миниреле)
Отсоедините штекер на элементе управления,
соедините кабель 0,52 rt кабель 0,52 ge перемычкой.
Если напряжение на штекере B1 между контактом
А1 (кабель 12 ge) и контактом С3 (кабель 42 br)
присутствует, замените элемент управления.
10

-------------------------------------------------------------------------------------------------------------------------------------------------------------

4 Поиск неисправностей
Обзор диагностических устройств
Электронный блок управления отопительного прибора
может запоминать до 5 ошибок. Ошибки из блока
управления можно считать и отобразить при помощи
одного из нижеуказанных устройств. Кроме того, с их
помощью можно снять блокировку блока управления.
• Диагностический прибор
• Модульное реле - установлено на автомобиле
После подключения диагностического прибора
При наличии встроенного модульного реле функция
функция или неисправность отображается на
или неисправность может отображаться на дисплее
дисплее в цифровом формате.
в цифровом формате.
Подключение и использование диагностического
Диагностику неисправностей при помощи
прибора см. на стр. 12 и 13.
модульного реле см. на стр. 14 и 15.
Для подключения диагностического прибора
Таблицу кодов неисправностей см. на стр. 18 - 20.
необходим переходный кабель.
Таблицу кодов неисправностей см. на стр. 18 - 20.
№ по каталогу:
№ по каталогу:
Диагностический прибор
22 1529 89 00 00
Модульное реле
22 1000 30 34 00
Переходный кабель
22 1000 32 52 00
• Программа технического обслуживания KD2000
• Радиоуправление TP5
После установки программы технического
При наличии радиоуправления TP5 функция или
обслуживания KD2000 и подключения ISO-адаптера
неисправность может отображаться на дисплее в
функция или неисправность отображается на
цифровом формате.
дисплее в цифровом формате. Подключение и
Использование радиоуправления ТР5 см. на стр. 17.
обслуживание ISO-адаптера см. на стр. 16. Для
Таблицу кодов неисправностей см. на стр. 18 - 20.
подключения ISO-адаптера необходим переходный
кабель.
Таблицу кодов неисправностей см. на стр. 18 - 20.
№ по каталогу:
№ по каталогу:
ISO-адаптер
22 1524 89 00 00
Радиоуправление TP5
22 1000 32 01 00
Переходный кабель
22 1000 32 52 00
11

-------------------------------------------------------------------------------------------------------------------------------------------------------------

4 Поиск неисправностей
Диагностика неисправностей при
помощи диагностического прибора
Диагностический прибор
№ по каталогу 22 1529 89 00 00
Для подключения диагностического прибора
необходим переходный кабель.
Переходный кабель
№ по каталогу 22 1000 32 52 00
Подсоединение диагностического прибора
1. Отсоедините кабельный жгут от блока управления.
2. Подсоедините переходный кабель к блоку
Кнопка l - Очистка регистратора ошибок
управления.
Кнопка l - Очистка регистратора ошибок
3. Подсоедините кабельный жгут к переходному
Кнопка d - включение / выключение ото-
кабелю, корпусной штекер А.
пительного прибора, запуск
4. Подсоедините переходный кабель с штекером В к
диагностики
кабельному жгуту диагностического прибора.
Кнопка e - переход назад, ошибки F5 - F1, AF
Кнопка f - переход вперед, ошибки AF, F1 - F5
После соединения переходного кабеля и диагности-
Дисплей
ческого прибора с на дисплее отображается следующее:
Индикация регистратора ошибок F1 - F5 или F5 - F1
Обратить внимание!
• Отопительный прибор включен.
Строго соблюдайте последовательность инсталляции.
• При однократном или повторяющемся нажимании
Код неисправности, описание ошибок, причина / меры
кнопок e и f отдельные регистраторы ошибок
по устранению приводятся на стр. 18 - 20.
отображаются в убывающем или возрастающем
порядке.
Обращение к регистратору ошибок
Индикация на дисплее:
напр., регистратор ошибок 2 / код
Текущая ошибка отображается как „AF“ с 2-разрядным
неисправности 10
числом и всегда записывается в ячейку регистратора
Отображаются только те регистраторы ошибок, в
F1. Предшествующие ошибки переносятся в ячейки F2
которых записаны ошибки.
- F5, содержание ячейки F5 перезаписывается.
• Нажмите кнопку D —> отопительный прибор
Очистка регистратора ошибок
включается.
• Устраните причину ошибки.
Индикация на дисплее:
• Нажмите кнопку D —> отопительный прибор
включается.
• Нажмите одновременно и удерживайте обе кнопки
• Через 8 с на дисплее отображается следующее:
L до тех пор, пока на дисплее не отобразится
следующее:
Неисправностей нет
Индикация мигает, символ нагрева не
мигает
или
После очистки всех регистраторов ошибок
напр., текущая ошибка / код
отображается последняя ошибка. Последняя
неисправности 64
текущая ошибка квитируется только при следующем
запуске отопительного прибора.
или
Индикация на дисплее:
Диагностика неисправностей
невозможна
Отопительный прибор исправен
Возможные причины:
Если имеется новая актуальная ошибка, она
- Неправильно подсоединен переходный кабель
отображается на дисплее.
- Диагностический прибор неисправен или не
способен провести диагностику
(блок управления не является универсальным)
12

-------------------------------------------------------------------------------------------------------------------------------------------------------------

4 Поиск неисправностей
Снятие блокировки блока управления
• Очистите регистратор ошибок, как описано ранее,
и выключите отопительный прибор при помощи
кнопки d.
• Блокировка блока управления снята и диагностика
завершена.
Индикация на дисплее:
Обратить внимание!
Индикация появляется не только при выходе из
строя компонента, но и при сбое в цепи тока.
Отопительный прибор
Переходный кабель
Диагностический прибор
13

-------------------------------------------------------------------------------------------------------------------------------------------------------------

4 Поиск неисправностей
Диагностика неисправностей при
помощи модульного реле
Модульное реле
№ по каталогу 22 1000 30 34 00
Кнопка a - Время
Кнопка p - Установка
Кнопка c - Обогрев
Запуск диагностики
Кнопка e - переход назад
Кнопка f - переход вперед
Перед началом диагностики необходимо отключать
Дисплей с индикацией ошибок
отопительный прибор.
Обратить внимание!
Код неисправности, описание ошибок, причина / меры
Очистка регистратора ошибок
по устранению приводятся на стр. 18 - 20.
Условие:
Имеется электрическое соединение между клеммой
Обращение к регистратору ошибок
15 (зажигание) и модульным реле, 12-контактный
штекер, контакт 10.
Текущая ошибка отображается как „AF“ и всегда
• Устраните причину ошибки.
записывается в ячейку регистратора F1.
Предшествующие ошибки переносятся в ячейки F2 -
• Нажмите кнопку c —> отопительный прибор
F5, содержание ячейки F5 перезаписывается.
включается.
• Нажмите и удерживайте кнопку a, затем в течение
• Нажмите кнопку c —> отопительный прибор
2 секунд нажмите кнопку p.
включается.
Теперь модульное реле находится в программе
• Нажмите и удерживайте кнопку a,
„Опрос регистратора ошибок“.
затем в течение 2 секунд нажмите кнопку p.
Индикация на дисплее:
• Выключите зажигание (клемма 15).
• Нажмите одновременно и удерживайте кнопки a
и
Текущая ошибка (AF)
p, дополнительно включите зажигание (клемма
напр., код неисправности 64
15), пока на дисплее не отобразится следующее.
Индикация на дисплее после включения зажигания:
Индикация регистратора ошибок F1 - F5 или F5 - F1
Индикация мигает, символ нагрева не
мигает
• Отопительный прибор включен.
• Включите и выключите отопительный прибор —>
• При однократном или повторяющемся нажимании
блок управления разблокирован, отопительный
кнопок e и f отдельные регистраторы ошибок
прибор вновь запускается.
отображаются в убывающем или возрастающем
После очистки всех регистраторов ошибок
порядке.
отображается последняя ошибка. Последняя
Индикация на дисплее:
текущая ошибка квитируется только при
следующем запуске отопительного прибора.
напр., регистратор ошибок 2 / код
Индикация на дисплее:
неисправности 10
Отопительный прибор исправен
Отображаются только те регистраторы ошибок, в
которых записаны ошибки.
Если имеется новая актуальная ошибка, она
отображается на дисплее.
14

-------------------------------------------------------------------------------------------------------------------------------------------------------------

4 Поиск неисправностей
Снятие блокировки блока управления
• Очистите регистратор ошибок, как описано ранее,
и включите и выключите отопительный прибор при
помощи кнопки c.
• Блокировка блока управления снята и диагностика
завершена.
Индикация на дисплее после выключения и
включения и повторного опроса индикатора
ошибок:
Индикация мигает, символ нагрева не
мигает
Обратить внимание!
Индикация появляется не только при выходе из
строя компонента, но и при сбое в цепи тока.
15

-------------------------------------------------------------------------------------------------------------------------------------------------------------

4 Поиск неисправностей
Диагностика неисправностей при
помощи программы технического
обслуживания KD2000
Установка программного обеспечения KD2000 на ПК
Программа технического обслуживания KD2000
• Вставьте компакт-диск в привод CD-ROM.
№ по каталогу 22 1524 89 00 00
• Щелкните два раза по файлу „setup.exe“ и следуйте
указаниям программы установки.
Для подключения ISO-адаптера необходим
переходный кабель.
№ по каталогу 22 1000 32 52 00
Опрос / очистка регистраторов ошибок F1 - F5 или
снятие блокировки блока управления
Подключение ISO-адаптера
• Запустите программу KD2000 на ПК:
- на рабочем столе —> двойной щелчок по значку
• Отсоедините кабельный жгут отопительного
„KD2000“
прибора.
- выберите тип отопительного прибора
• Подсоедините переходный кабель, как показано на
- Нажмите кнопку „GO“ (ПУСК).
схеме, к кабельному жгуту.
• Подсоедините переходный кабель к ISO-адаптеру.
• Очистите регистраторы ошибок или снимите
• Подсоедините соединительный кабель SUB-D к ПК
блокировку блока управления:
и ISO-адаптеру.
- Нажмите кнопку „Очистка регистратора ошибок“
—> ошибки в регистраторах F1 - F5 квитируются,
Обратить внимание!
блок управления разблокируется.
Строго соблюдайте последовательность инсталляции.
Код неисправности, описание ошибок, причина / меры
Завершение диагностики
по устранению приводятся на стр. 18 - 20.
• Нажмите кнопку „STOP“ (СТОП) -> опрос
регистраторов ошибок завершен.
Отопительный прибор
Переходный кабель
ISO-адаптер
Соединительный кабель SUB-D
16

-------------------------------------------------------------------------------------------------------------------------------------------------------------

4 Поиск неисправностей
Диагностика неисправностей при
помощи блока радиоуправления TP5
Радиоуправление TP5
№ по каталогу 22 1000 32 01 00
Если во время работы отопительного прибора
происходит сбой, то после активации мобильной
части он отображается в виде „Err“ (ошибка).
Обратить внимание!
Условием проведения диагностики является под-
ключение диагностического кабеля (синий / белый) к
стационарной части и к кабельному жгуту отопитель-
ного прибора. Для этого см. монтажную схему
радиоуправления TP5 и отопительного прибора.
Если диагностический кабель (синий / белый) не
Кнопка активации / деактивации мобильной части
подсоединен, меню „Диагностика“ недоступно.
Кнопка настройки времени (вперед)
После подсоединения диагностического кабеля
Кнопка настройки времени (назад)
(синий / белый) и поступления первых протоколов на
Кнопка активации режима настройки
стационарную часть можно выполнять диагностику
при помощи мобильной части радиоуправления TP5.
Кнопка ВКЛ / ВЫКЛ обогрева / вентиляции;
Отображается текущая ошибка F0. Можно опросить
активация / деактивация времени установки
сохраненные ошибки F1 - F5.
Неисправность следует устранить в соответствии с
данным руководством по диагностике и ремонту
отопительного прибора.
Пример:
• F0-- = нормальное функционирование
• F011 = текущая ошибка 11
• F110 = ошибка 10 записана в регистратор ошибок 1
(F1).
Код неисправности, описание ошибок, причина / меры
по устранению приводятся на стр. 18 - 20.
Обращение к регистратору ошибок / очистка
регистратора
Активируйте мобильную часть при помощи кнопки
Откройте при помощи кнопок
и
регистраторы
Включите отопительный прибор при помощи кнопки
ошибок 1 - 5.
Двукратное нажатие кнопки
открывает меню
настройки времени - значение времени на дисплее
Очистка регистраторов ошибок / снятие блокировки
мигает.
блока управления
Очистите регистратор ошибок при помощи кнопки
Нажмите и удерживайте кнопку
в течение ок.
2 с, пока на дисплее не появится
Для подтверждения нажмите и удерживайте кнопку
в течение ок. 2 с, пока на дисплее не появится:
Нажмите кнопку
Нажмите кнопку
Регистратор ошибок очищен.
Нажмите кнопку
два раза.
Нажмите кнопку
Обратить внимание!
Отопительный прибор Отопительный прибор
неисправен:
исправен:
Если регистратор неисправностей необходимо
очистить позднее, необходимо выполнить всю
процедуру целиком.
17

-------------------------------------------------------------------------------------------------------------------------------------------------------------

4 Поиск неисправностей
Индикация кода
Описание ошибки
Комментарий
неисправности
• Меры по устранению
000
Без ошибок
- -
009
Отключение ADR / ADR99
• Выключите и вновь включите отопление - отключение через D+ или HA / NA
должно быть квитировано.
010
Отключение при
Перенапряжение на блоке управления сохраняется не менее 20 секунд
перенапряжении
непрерывно -> отопительный прибор отключается.
• Разъедините штекерное соединение отопительный прибор / кабельный
жгут, запустите двигатель транспортного средства, измерьте напряжение.
Штекер B1, штырек C2 и C3:
- Если напряжение >15 В или >30 В, проверьте регулятор генератора или
аккумулятор.
011
Отключение при падении
Пониженное напряжение на блоке управления сохраняется не менее 20
напряжения
секунд непрерывно -> отопительный прибор отключается.
• Разъедините штекерное соединение отопительный прибор / кабельный
жгут, запустите двигатель транспортного средства, измерьте напряжение.
Штекер B1, штырек C2 и C3:
- Если напряжение <10,5 В или < 20 В, проверьте предохранитель,
питающие провода, контакты на массу и плюсовую клемму аккумулятора
на падение напряжения (коррозия).
012
Перегрев
Датчик перегрева сообщает о температуре выше 115 °C.
• Откачайте воздух из отопительного прибора (недостаток воды), откройте
шибер отопления, проверьте массовый расход воды.
• Измерьте омическое сопротивление датчика перегрева,
штекер B5, штырек 11 и 17, значения измерения см. на стр. 27.
- Если датчик перегрева в порядке, проверьте соединительные провода.
013
Датчик горения сообщает о температуре выше 700 °C.
Датчик горения /
• Измерьте омическое сопротивление датчика горения,
перегрева
штекер B5, штырек 15 и 16, значения измерения см. на стр. 26.
- Если датчик горения в порядке, проверьте соединительные провода.
014
Слишком большая
Разница между измеренными значениями на датчике перегрева и датчике
разница температур
температуры > 70 K.
между датчиком горения
• Откачайте воздух из отопительного прибора (недостаток воды), откройте
и датчиком перегрева
шибер отопления и проверьте массовый расход воды.
• Измерьте омическое сопротивление датчика температуры,
штекер B5, штырек 14 и 18, значения измерения см. на стр. 28.
- Если датчик температуры в порядке, проверьте соединительные провода.
015
Слишком много
Блокировка блока управления вследствие слишком частого перегрева (коды
перегревов
ошибок 012, 013 или 014) как следствие. Откачайте воздух из отопительного
прибора (недостаток воды), откройте шибер отопления, проверьте массовый
расход воды.
• Разблокирование блока управления путем очистки регистратора ошибок
при помощи диагностического прибора / программы технического
обслуживания KD2000 / радиоуправления TP5.
020
Штифтовой электрод -
• Выполните функциональную проверку штифтового электрода во
обрыв
встроенном положении.
021
Подайте соответствующее напряжение и через 25 или 30 с измерьте силу
Штифтовой электрод -
тока. Штекер B5, штырек 2 и 7:
короткое замыкание
При следующих значениях штифтовой электрод в порядке, если значения
отклоняются, замените штифтовой электрод (см. стр. 24).
Измеренное значение:
• при 8 В через 30 с = 12 A ±1,0 A
• при 18 В через 25 с = 5,3 A ±0,8 A
- Если штифтовой электрод в порядке, проверьте кабельный жгут от
штифтового электрода на наличие повреждений и на проходимость.
18

-------------------------------------------------------------------------------------------------------------------------------------------------------------

4 Поиск неисправностей
Индикация кода
Описание ошибки
Комментарий
неисправности
• Меры по устранению
033
Неисправен двигатель
Отклонение числа оборотов более 60 секунд. Заданные значения: 7300 об/
нагнетателя воздуха в
мин. (МОЩНОСТЬ), 5700 об/мин. (ВЫСОКАЯ), 3600 об/мин. (СРЕДНЯЯ), 2000
камеру сгорания или
об/мин. (МАЛАЯ).
регулятор числа оборотов
Проверьте двигатель нагнетателя воздуха в камеру сгорания, для этого
- отклонение числа
подайте питающее напряжение 8 В или 18 В на двигатель. Штекер B5,
оборотов
штырек 1 и 4:
- Не вращается двигатель нагнетателя воздуха в камеру сгорания -
замените двигатель со встроенным датчиком.
Включите отопление, проверьте напряжение и питание датчика.
штекер B5, штырек 10 и 5:
заданное значение = 5 В
- При отклонении замените блок управления (см. стр. 24).
Проверьте датчик:.
измерьте напряжение при работающем нагнетателе при помощи
аналогового вольтметра
Штекер B5
штырек 13 и 5
Заданное значение: Среднее значение 4 В (+/- 0,3) (8 В - прямоугольные
сигналы).
- При отклонении замените двигатель нагнетателя воздуха в камеру
сгорания вместе со встроенным датчиком.
- Если сигнал датчика в порядке, то неисправен регулятор числа оборотов
—> замените блок управления (см. стр. 24).
037
Не работает водяной
Проверьте водяной насос.
насос
Подайте на водяной насос напряжение в 12 или 24 В,
штекер B5, штырек 3 и 6:
- Если водяной насос не вращается, замените его (см. стр. 29).
- Если водяной насос в порядке, замените блок управления (см. стр. 24).
042
Водяной насос - короткое
Проверьте соединения с блоком управления и водяным насосом на
замыкание
короткое замыкание.
штекер B5, штырек 3 и 6:
- Если в порядке, проверьте водяной насос и проводку.
043
Внеш. компоненты -
Проверьте разъем на блоке управления (внеш. штекер В1) на короткое
короткое замыкание
замыкание на массу. штекер B1, разъем С1:
- Если в порядке, проверьте подключенные компоненты (макс. ток 6 А), при
необходимости замените их.
047
Дозировочный насос -
Проверьте разъем на блоке управления (внеш. штекер) и провода к
короткое замыкание
дозировочному насосу на короткое замыкание / обрыв.
штекер B1, разъем С4:
048
Дозировочный насос -
- Если в порядке, проверьте дозировочный насос - заданное значение ок.
обрыв
20 Ом.
050
Слишком много попыток
Блокировка блока управления вследствие многократного включения из-за
запуска
отсутствия распознавания пламени (код неисправности 052).
• Проверьте систему подачи топлива, систему отвода выхлопных газов и
систему подачи воздуха в камеру сгорания.
• Проверьте штифтовой электрод -> см. коды неисправностей 020 / 021.
• Проверьте датчик горения -> код неисправности 013.
• Разблокирование блока управления путем очистки регистратора ошибок
при помощи диагностического прибора / программы технического
обслуживания KD2000 / радиоуправления TP5.
051
Сообщение о наличии пла-
Датчик горения сообщает о температуре выше 80 °C.
мени сразу при включении
• Проверьте датчик горения -> код неисправности 013.
052
Невозможно запустить
На этапе запуска не определяется наличие пламени.
Значение датчика горения < 80 °C, вследствие чего выполняется аварийное
отключение из-за превышение лимита безопасного времени.
• Проверьте систему подачи топлива, систему отвода выхлопных газов и
систему подачи воздуха в камеру сгорания.
• Проверьте штифтовой электрод -> см. коды неисправностей 020 / 021.
• Проверьте датчик горения -> код неисправности 013.
19

-------------------------------------------------------------------------------------------------------------------------------------------------------------

4 Поиск неисправностей
Индикация кода
Описание ошибки
Комментарий
неисправности
• Меры по устранению
053
Обрыв факела на ступени
Отопительный прибор запускается (определено наличие пламени) и на одной
регулирования
из ступеней мощности сообщает об обрыве факела.
„МОЩНОСТЬ“
• Проверьте объем подачи топлива, число оборотов нагнетателя, систему
подачи топлива, систему отвода выхлопных газов и систему подачи
054
Обрыв факела на ступени
воздуха в камеру сгорания.
регулирования „ВЫСОКАЯ“
• Проверьте датчик горения -> код неисправности 013.
055
Обрыв факела на ступени
регулирования „СРЕДНЯЯ“
056
Обрыв факела на ступени
регулирования „МАЛАЯ“
059
Слишком быстрый подъем
• Откачайте воздух из отопительного прибора (недостаток воды), откройте
температуры воды
шибер отопления, проверьте массовый расход воды.
• Проверьте датчик температуры -> код неисправности 060 / 061
060
Датчик температуры -
Датчик температуры сообщает о температуре, выходящей за границы
обрыв
диапазона измерения.
• Измерьте омическое сопротивление датчика температуры,
061
Температурный датчик -
штекер B5, штырек 14 и 18, значения измерения см. на стр. 28.
короткое замыкание
- Если датчик температуры в порядке, проверьте соединительные провода.
064
Датчик горения - обрыв
Датчик горения сообщает о температуре, выходящей за границы диапазона
измерения.
065
Датчик горения - короткое
• Проверьте датчик горения -> код неисправности 013.
замыкание
071
Датчик перегрева -
Датчик перегрева сообщает о температуре, выходящей за границы диапазона
обрыв
измерения.
• Проверьте датчик перегрева -> код неисправности 012.
072
Датчик перегрева -
короткое замыкание
090
Неисправен блок
Внутренняя неисправность блока управления - замените блок управления (см.
управления
стр. 24).
(внутренний сброс)
093
Неисправен блок
управления
094
(ошибка ОЗУ)
Неисправен блок
095
управления
(внутреннее реле)
097
Неисправен блок
управления
(ошибка ЭСППЗУ)
Неисправен блок
управления
(общая ошибка)
20

-------------------------------------------------------------------------------------------------------------------------------------------------------------

5 Руководство по ремонту
Руководство по ремонту
Специальный инструмент
В главе „Руководство по ремонту“ описываются
Съемник AMP
разрешенные ремонтные работы с отопительным
прибором. При значительном объеме ремонтных
Съемник AMP используется для извлечения гильз из
работ рекомендуется демонтировать отопительный
корпуса штекера.
прибор.
Этот съемник можно заказать прямо в компании
Сборка отопительного прибора выполняется в
J. Eberspächer GmbH & Co. KG.
обратном порядке, также соблюдайте
• Для микротаймера
№ по каталогу 206 00 205
дополнительные указания.
• Для таймера нагрузки
№ по каталогу 206 00 204
Junior-Power
Обратить внимание!
После окончания всех работ с отопительным
прибором необходимо выполнить функциональную
проверку.
Перед проведением работ с
отопительным прибором выполните
следующие указания по технике
безопасности
Опасно!
Опасность травмирования, ожога и отравления!
• Всегда сначала выключайте отопительный прибор
и давайте ему остыть.
• Отсоедините клеммы аккумуляторной батареи.
• Не разрешается эксплуатировать отопительный
прибор в закрытых помещениях (гаражи или
мастерские).
Исключение:
система отвода выхлопных газов, подсоединяемая
непосредственно к срезу выхлопной трубы.
Внимание!
• Необходимо заменить уплотнительные прокладки
демонтированных узлов.
• При проведении ремонтных работ проверьте все
компоненты на наличие повреждений и при
необходимости замените их.
• Проверьте на наличие коррозии и повреждений и
при необходимости отремонтируйте штекерные
контакты, штекерные разъемы и кабели.
• Для замены используйте только запасные части
компании Eberspächer.
• После ремонта контура циркуляции охлаждающей
жидкости необходимо проверить ее уровень, в
случае необходимости долейте охлаждающую
жидкость согл. данным производителя
транспортного средства.
В завершение откачайте воздух из контура
циркуляции охлаждающей жидкости.
• Работу или инерционный выбег отопительного
прибора разрешается прерывать (см. „АВАР-ВЫКЛ“,
стр. 7) путем прерывания цепи от аккумулятора
только в крайнем случае (опасность перегрева
отопительного прибора).
21

-------------------------------------------------------------------------------------------------------------------------------------------------------------

5 Руководство по ремонту
Сборочный чертеж
30
28
17
4
30
11
33
11a
10
14
15
5
3
16
13
18
24
9
29
23
14
15
31
2
25
32
7
8
21
21
27
20
22
1
26
19
6
12
22

-------------------------------------------------------------------------------------------------------------------------------------------------------------

5 Руководство по ремонту
Спецификация
1
Кожух
2
Нагнетатель воздуха в камеру сгорания (нанесите
уплотнительную массу на переднюю сторону)
3
Кожух камеры сгорания
4
Камера сгорания с жаровой трубой
5
Уплотнения для камеры сгорания
6
Водяной насос
7
Температурный датчик
8
Датчик перегрева
9
Датчик горения
10
Свеча накаливания
11
Кабельный жгут с проставкой
11a
Втулка
12
Теплообменник (нанесите уплотнительную массу на
переднюю сторону)
13
Кожух
14
Винт M5 x 55 / DIN 912
15
Шайба A5,3 / DIN 125
16
Уплотнение (снимите защитную пленку, наклейте
уплотнение в поз. 2)
17
Уплотнение
18
Втулка
19
Шланговый хомут
20
Уплотнительное кольцо 107,54 x 3,53
21
Уплотнительное кольцо 7 x 2
22
Уплотнительное кольцо 19,8 x 2,3
23
Винт со сферо-цилиндрической головкой M4 x 12 / DIN
7985-1.4301 TORX
24
Упругая шайба A4 / DIN 137 ZN 12
25
Винт M5 x 12 TAPTITE / DIN 7985 TORX
26
Винт M5 x 12 TAPTITE / DIN 965 TORX
27
Крепление кабеля
28
Блок управления
29
Зубчатое кольцо с регулировочным винтом
30
Винт M4 x 16 TAPTITE / DIN 7985 TORX
31
Кабельная стяжка 2,5 x 100
32
Крышка нагнетателя воздуха в камеру сгорания
33
Винт с потайной головкой M4 x 12 с внутренним
шестигранником / DIN 7991
Обратить внимание!
При установке смажьте все уплотнительные кольца
специальной смазкой - облегчение монтажа.
23

-------------------------------------------------------------------------------------------------------------------------------------------------------------

5 Руководство по ремонту
Этап ремонтных работ 1
Демонтаж / монтаж блока управления
(рис. 1)
• Отсоедините 12-контактное штекерное соединение
от кабельного жгута отопительного прибора на
блоке управления (откройте защелкивающийся
фиксатор на штекере).
• Выкрутите 3 крепежных винта М4 х 16.
• Снимите блок управления.
• Осторожно отсоедините 18-контактное штекерное
соединение на блоке управления (откройте
защелкивающийся фиксатор на штекере).
• Сборка выполняется в обратной
последовательности.
Момент затяжки крепежных винтов 1,4+0,5 Нм.
Рис. 1
Блок управления
18-контактное штекерное соединение
Крепежные винты M4 x 16
12-контактное штекерное соединение
кабельного жгута
Этап ремонтных работ 2
Проверка / демонтаж / монтаж штифтового
электрода (рис. 2a / 2b)
• 1-й этап ремонтных работ - демонтаж / монтаж
блока управления.
• Проверьте штифтовой электрод в установленном
положении
- см. также код неисправности 020 / 021 на стр. 18.
Демонтаж штифтового электрода
• Открутите и снимите крепежную гайку на
соединительном кабеле штифтового электрода.
• Осторожно снимите втулку. Не допускайте
повреждений.
• Выкрутите штифтовой электрод при помощи
специального торцевого ключа.
• Сборка выполняется в обратной
последовательности.
Момент затяжки штифтового электрода 14+0,5 Нм.
Момент затяжки крепежной гайки
Соединительный кабель 1,4+0,5 Нм.
Рис. 2b
Крепежная гайка соединительного кабеля
Штифтовой электрод
Втулка
Соединительный кабель
Рис. 2а
24

-------------------------------------------------------------------------------------------------------------------------------------------------------------

5 Руководство по ремонту
Этап ремонтных работ 3
Демонтаж / монтаж нагнетателя воздуха в камеру
сгорания
(рис. 3)
• 1-й этап ремонтных работ - демонтаж / монтаж
блока управления.
• Выкрутите 4 крепежных винта М5 х 55 на крышке
нагнетателя воздуха в камеру сгорания.
• Снимите крышку нагнетателя воздуха в камеру
сгорания.
• Осторожно извлеките нагнетатель воздуха в
камеру сгорания из кожуха камеры сгорания.
• Снимите фиксаторную защелку на 18-контактном
штекере.
При помощи съемника AMP (см. стр. 21)
отсоедините от 18-контактного штекера / от
камеры 1 кабель 1,52 sw / от камеры 4 - кабель 1,52
or / от камеры 5 - кабель 0,252 gn / от камеры 10 -
Рис. 3
кабель 0,252 rt / от камеры 13 - кабель 0,252 vi.
• Проверьте двигатель нагнетателя воздуха в
камеру сгорания
Крышка нагнетателя воздуха в камеру сгорания
- см. также код неисправности 033 на стр. 19.
Нагнетатель воздуха в камеру сгорания
Крепежные винты M5 x 55
• Сборка выполняется в обратной
Фиксаторная защелка
последовательности.
Кожух камеры сгорания
Момент затяжки крепежных винтов 2,5+0,5 Нм.
Обратить внимание!
Перед сборкой тщательно проверьте и при
необходимости замените уплотнение между
нагнетателем воздуха в камеру сгорания и кожухом
камеры сгорания.
Очистите поверхность уплотнения между
нагнетателем воздуха в камеру сгорания и крышкой
нагнетателя и нанесите на нее уплотнительную
массу.
25

-------------------------------------------------------------------------------------------------------------------------------------------------------------

5 Руководство по ремонту
Этап ремонтных работ 4
Демонтаж / монтаж датчика горения
(рис. 4)
• 1-й этап ремонтных работ - демонтаж / монтаж
блока управления.
• 3-й этап ремонтных работ - демонтаж / монтаж
нагнетателя воздуха в камеру сгорания.
• При помощи съемника AMP (см. стр. 21)
c
отсоедините от 18-контактного штекера / от
камеры 15 кабель 0,352 gr и от камеры 16 - кабель
0,352 gr.
• Выкрутите датчик горения.
a
b
• Сборка выполняется в обратной
последовательности.
Момент затяжки датчика горения 2,5+0,5 Нм.
Обратить внимание!
Рис. 4
При сборке проложите кабельный жгут датчика
Датчик горения
горения позади топливопровода в кожухе.
Топливопровод
Соединительный кабель датчика горения
Проверка датчика горения
(диаграмма 1)
Выполните проверку датчика горения при помощи
цифрового ампервольтомметра; если сопротивление
датчика горения не совпадает со значениями в
таблице или на диаграмме, замените датчик горения.
Температура (°C)
Диаграмма 1
Таблица значений
Темп.[°C]
-50
0
10
20
30
50
80
90
100
130
150
200
250
300
350
400
R [W]
803
1000
1022
1062
1097
1194
1309
1347
1385
1498
1573
1758
1810
2000
2160
2300
26

-------------------------------------------------------------------------------------------------------------------------------------------------------------

5 Руководство по ремонту
Этап ремонтных работ 5
Демонтаж / монтаж датчика перегрева
(рис. 5)
• 1-й этап ремонтных работ - демонтаж / монтаж
блока управления.
• Выкрутите 3 крепежных винта M4 x 12 крышки
(надпись HYDRONIC M).
• Снимите фиксаторную защелку на 18-контактном
штекере. При помощи съемника AMP (см. стр. 21)
отсоедините от 18-контактного штекера / от
камеры 11 кабель 0,52 bl и от камеры 17 - кабель
0,52 bl.
• Вытяните кабель через резиновую втулку на
корпусе и освободите из держателя кабеля.
• Выкрутите 2 крепежных винта М5 х 12 на датчике
перегрева и извлеките датчик перегрева.
• Сборка выполняется в обратной
Рис. 5
последовательности.
Момент затяжки крепежных винтов
Датчик перегрева
Крышка 3+0,5 Нм.
Кабельное крепление
Момент затяжки крепежных винтов
Крепежные винты M4 x 12
Датчик перегрева 4+0,5 Нм.
Крышка
Резиновая втулка
Фиксаторная защелка
Опасно!
Опасность травмирования и ожога!
• Всегда сначала выключайте отопительный прибор
и давайте ему остыть.
• Сбросьте избыточное давление в системе
охлаждения путем открывания крышки радиатора.
• Снимите шланг на выходе охлаждающей жидкости
теплообменника и закройте его заглушкой.
• Снимите шланг подачи охлаждающей жидкости на
водяном насосе и закройте его заглушкой.
Проверка датчика перегрева
(диаграмма 2)
Выполните проверку датчика перегрева при помощи
цифрового ампервольтомметра. Если значение
сопротивления не совпадает со значениями таблицы
значений или диаграммы, замените датчик
перегрева.
Температура (°C)
Диаграмма 2
Таблица значений
Темп. [°C]
0
10
20
30
40
50
60
70
80
90
100
110
120
R [кW]
34,81
20,66
12,64
7,986
5,165
3,437
2,342
1,631
1,159
0,8395
0,6184
0,4629
0,3516
27

-------------------------------------------------------------------------------------------------------------------------------------------------------------

5 Руководство по ремонту
Этап ремонтных работ 6
Демонтаж / монтаж датчика температуры
(рис. 6)
• 1-й этап ремонтных работ - демонтаж / монтаж
блока управления.
• Выкрутите 3 крепежных винта M4 x 12 крышки
(надпись HYDRONIC M).
• Снимите фиксаторную защелку на 18-контактном
штекере. При помощи съемника AMP (см. стр. 21)
отсоедините от 18-контактного штекера / от
камеры 14 кабель 0,352 ge и от камеры 18 - кабель
0,352 ge.
• Вытяните кабель через резиновую втулку на
корпусе.
• Выкрутите датчик температуры.
• Сборка выполняется в обратной
Рис. 6
последовательности.
Момент затяжки датчика температуры 2,5+0,5 Нм.
Датчик температуры
Крепежные винты M4 x 12
Крышка
Опасно!
Резиновая втулка
Опасность травмирования и ожога!
Фиксаторная защелка
• Всегда сначала выключайте отопительный прибор
и давайте ему остыть.
• Сбросьте избыточное давление в системе
охлаждения путем открывания крышки радиатора.
• Снимите шланг на выходе охлаждающей жидкости
теплообменника и закройте его заглушкой.
• Снимите шланг подачи охлаждающей жидкости на
водяном насосе и закройте его заглушкой.
Проверка датчика температуры
(диаграмма 3)
Выполните проверку датчика перегрева при помощи
цифрового ампервольтомметра. Если значение
сопротивления не совпадает со значениями таблицы
значений или диаграммы, замените датчик
температуры.
Температура (°C)
Диаграмма 3
Таблица значений
Темп. [°C]
0
10
20
30
40
50
60
70
80
90
100
110
120
R [W]
814,9
886,2
961,1
1039,8
1122,1
1208,2
1298,0
1391,5
1488,7
1589,6
1694,2
1802,5
1914,5
28

-------------------------------------------------------------------------------------------------------------------------------------------------------------

5 Руководство по ремонту
Этап ремонтных работ 7
Демонтаж / монтаж водяного насоса
(рис. 7)
• 1-й этап ремонтных работ - демонтаж / монтаж
блока управления.
• Выкрутите 3 крепежных винта M4 x 12 крышки
(надпись HYDRONIC M).
• Снимите фиксаторную защелку на 18-контактном
штекере. При помощи съемника AMP (см. стр. 21)
отсоедините от 18-контактного штекера / от камеры
3 кабель 0,52 sw rt и от камеры 6 - кабель 0,52 br sw.
• Вытяните кабель через резиновую втулку на
корпусе.
• Снимите крепежный хомут с водяного насоса и
извлеките водяной насос.
• Проверьте водяной насос
- см. также код неисправности 037 / 042 на стр. 19.
Рис. 7
• Сборка выполняется в обратной
последовательности.
Водяной насос
Момент затяжки крепежных винтов 3+0,5 Нм.
Крепежные винты M4 x 12
Крышка
Резиновая втулка
Опасно!
Подача охлаждающей жидкости
Опасность травмирования и ожога!
Выход охлаждающей жидкости
• Всегда сначала выключайте отопительный прибор
Фиксаторная защелка
и давайте ему остыть.
Крепежный хомут водяного насоса
• Сбросьте избыточное давление в системе
охлаждения путем открывания крышки радиатора.
Обратить внимание!
• Снимите шланг на выходе охлаждающей жидкости
теплообменника и закройте его заглушкой.
При монтаже проверьте уплотнительное кольцо на
• Снимите шланг подачи охлаждающей жидкости на
выходном патрубке, при необходимости замените и
водяном насосе и закройте его заглушкой.
нанесите специальную консистентную смазку.
Этап ремонтных работ 8
Демонтаж / монтаж камеры корпуса сгорания
b
(рис. 8a, 8b)
• 1-й этап ремонтных работ - демонтаж / монтаж
блока управления.
• 3-й этап ремонтных работ - демонтаж / монтаж
нагнетателя воздуха в камеру сгорания (снимите
боковую панель, кабель датчика перегрева, датчик
c
температуры и водяной насос не отсоединяйте,
только дайте слабину).
• Выкрутите 4 крепежных винта М5 х 55 из кожуха
a
камеры сгорания, отсоедините кожух камеры
сгорания от корпуса.
Рис. 8b
• Сборка выполняется в обратной последовательности.
Крепежные винты M5 x 55
Момент затяжки крепежных винтов 2,5+0,5 Нм.
Кожух камеры сгорания
Корпус с теплообменником
Обратить внимание!
Очистите поверхности уплотнения кожуха камеры
сгорания и корпуса и нанесите на них
уплотнительную массу.
Рис. 8а
29

-------------------------------------------------------------------------------------------------------------------------------------------------------------

5 Руководство по ремонту
Этап ремонтных работ 9
Демонтаж / монтаж камеры сгорания
(рис. 9)
• 1-й этап ремонтных работ - демонтаж / монтаж
блока управления.
• 2-й этап ремонтных работ - демонтаж / монтаж
штифтового электрода.
• 3-й этап ремонтных работ - демонтаж / монтаж
нагнетателя воздуха в камеру сгорания (снимите
боковую панель, кабель датчика перегрева, датчик
температуры и водяной насос не отсоединяйте,
только дайте слабину).
• 8-й этап ремонтных работ - демонтаж / монтаж
кожуха камеры сгорания.
• Выкрутите крепежные винты M4 x 12 на фланце
камеры сгорания.
• Осторожно извлеките камеру сгорания из кожуха
камеры сгорания.
Рис. 9
• Сборка выполняется в обратной последовательности
Камера сгорания с жаровой трубой
Момент затяжки крепежных винтов 3+0,5 Нм.
Кожух камеры сгорания
Обратить внимание!
Звукоизоляция из минеральной ваты
Крепежные винты M4 x 12
При сборке кожуха камеры сгорания и камеры сгорания
Уплотнение
осторожно проведите топливопровод через втулку.
Топливопровод
Не допускайте деформации и повреждений
топливопровода, уплотнения на фланце камеры
сгорания и звукоизоляцию из минеральной ваты в
кожухе камеры сгорания.
Этап ремонтных работ 10
• Сборка выполняется в обратной последовательности.
Демонтаж / монтаж теплообменника
Момент затяжки винтов с потайной головкой 6+0,5 Нм.
(рис. 10, 11)
Момент затяжки крепежных винтов датчика
перегрева 4+0,5 Нм.
• 1-й этап ремонтных работ - демонтаж / монтаж
блока управления.
• 3-й этап ремонтных работ - демонтаж / монтаж
нагнетателя воздуха в камеру сгорания (снимите
боковую панель, кабель датчика перегрева, датчик
температуры и водяной насос не отсоединяйте,
только дайте слабину).
• 8-й этап ремонтных работ - демонтаж / монтаж
кожуха камеры сгорания.
• Выкрутите 2 крепежных винта М5 х 12 на датчике
перегрева и извлеките датчик перегрева.
• Выкрутите 2 винта с потайной головкой М5 х 9 на
корпусе (положение датчика перегрева см. на стр. 27).
• Осторожно поднимите теплообменник за вырезы
при помощи отвертки.
Рис. 11
Винты с потайной головкой M5 x 9
Выемка для подъема
Уплотнительное кольцо
Теплообменник
Обратить внимание!
При сборке теплообменника проверьте
уплотнительное кольцо на наличие повреждений, при
необходимости замените его.
Смажьте уплотнительное кольцо специальной
Рис. 10
смазкой.
30

-------------------------------------------------------------------------------------------------------------------------------------------------------------

5 Руководство по ремонту
Измерение подачи топлива
Подготовка к измерению
Оценка
(чертеж 2)
Сравните измеренное количество топлива со
• Отсоедините топливопровод от отопительного
значениями из следующей далее таблицы.
прибор и направьте его в мерный стакан (объем
Если измеренное количество топлива превышает
25 см3).
максимальное значение или находится ниже
• Включите отопительный прибор.
минимального значения, необходимо заменить
Через 63 с дозировочный насос начинает подачу
дозировочный насос.
топлива.
Если топливо поступает равномерно и без пузырей,
Объем подачи топлива
HYDRONIC M
топливопровод заполнен и воздуха в нем нет.
Заданный
10,2 см3 / 105 с
• Выключите отопительный прибор и опорожните
мерный стакан.
Максимальный
11,3 см3 / 105 с
Минимальный
9,1 см3 / 105 с
Измерение
• Включите отопительный прибор.
Через 63 с дозировочный насос начинает подачу
Обратить внимание!
топлива.
• Во время измерения удерживайте мерный стакан
Выполняйте измерение подачи топлива только при
на одной высоте с отопительным прибором.
достаточном уровне заряда аккумулятора. На блок
Через 105 с подача топлива автоматически
управления при выполнении измерения должно
отключается.
подаваться напряжение не ниже 11 / 23 В и не выше
• Выключите отопительный прибор, иначе
13 / 25 В.
произойдет повторный запуск.
• Определите объем топлива в мерном стакане.
Чертеж 2
31

-------------------------------------------------------------------------------------------------------------------------------------------------------------

6 Монтажная схема
Спецификация монтажных схем
Спецификация монтажных схем
HYDRONIC M - 12 В / 24 В
HYDRONIC M - ADR / ADR99 - 12 В / 24 В
1.1
Двигатель сгорания
1.1
Двигатель сгорания
1.2
Свеча накаливания
1.2
Свеча накаливания
1.5
Датчик перегрева
1.5
Датчик перегрева
1.12
Датчик горения
1.12
Датчик горения
1.13
Температурный датчик
1.13
Температурный датчик
2.1
Блок управления
2.1
Блок управления
2.2
Дозировочный насос
2.2
Дозировочный насос
2.5.7
Реле, вентилятор системы охлаждения автомобиля
2.5.7
Реле, вентилятор системы охлаждения автомобиля
2.5.18
Реле, переключение контура циркуляции
2.5.18
Реле, переключение контура циркуляции
охлаждающей жидкости -
охлаждающей жидкости -
установка самим заказчиком при необходимости
установка самим заказчиком при необходимости
2.7
Главный предохранитель
12 В = 20 A
2.7
Главный предохранитель
12 В = 20 A
24 В = 15 A
24 В = 15 A
2.7.1
Предохранитель срабатывания 5 A
2.7.1
Предохранитель срабатывания 5 A
2.7.5
Предохранитель вентилятора системы охлаждения
2.7.5
Предохранитель вентилятора системы охлаждения
автомобиля, 25 A
автомобиля, 25 A
2.12
Водяной насос
2.12
Водяной насос
2.15.1
Датчик температуры внутри салона
2.15.9
Датчик наружной температуры
3.1.2
Включатель, обогрев (длительный режим работы)
3.2.9
Часовое реле
3.1.2
Включатель, обогрев (длительный режим работы)
3.1.16
Кнопочный выключатель, радиоуправление
5.1
Аккумулятор
3.1.18
Кнопочный выключатель, CALLTRONIC
5.2.1
Главный выключатель аккумулятора
3.2.9
Часовое реле
(управление работой, напр., через замок зажигания)
3.2.12
Часовое реле, мини
5.2.2
Разъединитель аккумулятора
3.3.6
Радиоуправление
(функция АВАР-ВЫКЛ согласно ADR / ADR99)
3.3.7
Радиоуправление TP5
5.10
Вентилятор автомобиля
3.3.8
Радиоуправление, CALLTRONIC
3.8.3
Антенна
a)
Разъем для подключения устройства управления
3.9.1
Диагностический прибор (диагностика компании
b)
Удаленное управление водяным насосом
Eberspächer)
(с плюсовым сигналом)
c)
Для ADR / ADR99 D+ (генератор)
5.1
Аккумулятор
d)
Для ADR / ADR99 HA- (вспомогательный привод /
5.10
Вентилятор автомобиля
электропривод) Плюсовое включение
e)
Переключение контура циркуляции охлаждающей
a)
Разъем для подключения устройства управления
жидкости: Реле выполняет закрытие при 68 °C и
b)
Удаленное управление водяным насосом
открытие при 63 °C
(с плюсовым сигналом)
(с понижением температуры 58 °C / 45 °C)
c)
Переключение контура циркуляции охлаждающей
f)
Зажигание (клемма +15)
жидкости: Реле выполняет закрытие при 68 °C и
k)
Подключите кабели к штекерам B2 или B5
открытие при 63 °C
l)
Разъем подключения отопительного прибора
(с понижением температуры 58 °C / 45 °C)
m)
Освещение (клемма 58)
d)
Зажигание (клемма +15)
n)
Разъем для подключения внешней кнопки
f)
Освещение (клемма 58)
включения отопительного прибора
g)
Разъем подключения отопительного прибора
p)
Понижение температуры (с плюсовым сигналом)
h)
Зажигание (клемма +15)
r)
При использовании только одного включателя для
i)
Разъем для подключения внешней кнопки
поз. 5.2.1 и 5.2.2 необходимо, чтобы при активации
включения отопительного прибора
функции „Размыкание разъединителя аккумулятора“
k)
Подсоедините кабели к штекерам
(функция Авар-ВЫКЛ согласно ADR / ADR99)
B2, B3 или B4
выключатель всегда немедленно (вне зависимости
l)
Понижение температуры (с плюсовым сигналом)
от состояния отопительного прибора) размыкался и
x)
Разъединить кабель
все электрические цепи отопительного прибора
обесточивались.
a2)
Диагностика
x)
Разъединить кабель
a3)
Сигнал включения S+
a4)
Питание, плюс, +30
a1)
Обратный сигнал ADR / ADR99
a5)
Питание, минус, -31
a2)
Диагностика
a6)
(+) Управление разъединителем аккумулятора
a3)
Сигнал включения S+
(диоды: номер по каталогу 208 00 012)
a4)
Питание, плюс, +30
a5)
Питание, минус, -31
a6)
(+) Управление разъединителем аккумулятора
Цвета проводов
(диоды: номер по каталогу 208 00 012)
rt =
красный
gn = зеленый
Штекеры и корпуса
bl =
синий
gr = серый
розеточных частей
ws =
белый
ge = желтый
показаны со стороны
sw =
черный
vi =
фиолетовый входа проводки.
32

-------------------------------------------------------------------------------------------------------------------------------------------------------------

6 Монтажная схема
Монтажная схема HYDRONIC M - 12 В / 24 В
25 2160 00 96 02 A
Спецификация страница 32
33

-------------------------------------------------------------------------------------------------------------------------------------------------------------

6 Монтажная схема
Монтажная схема - элементы управления, часть 1
25 2160 00 96 02 A
Спецификация страница 32
34

-------------------------------------------------------------------------------------------------------------------------------------------------------------

6 Монтажная схема
Монтажная схема - элементы управления, часть 2
25 2044 00 96 03 B
Спецификация страница 32
35

-------------------------------------------------------------------------------------------------------------------------------------------------------------

6 Монтажная схема
Монтажная схема - элементы управления, часть 3
25 2044 00 96 03 B
Спецификация страница 32
36

-------------------------------------------------------------------------------------------------------------------------------------------------------------

6 Монтажная схема
Монтажная схема HYDRONIC M - ADR / ADR99 - 12 В / 24 В
25 2160 00 96 01 B
Спецификация страница 32
37

-------------------------------------------------------------------------------------------------------------------------------------------------------------

6 Монтажная схема
Монтажная схема элементов управления ADR / ADR99 - 12 В / 24 В
25 21060 00 96 01 B
Спецификация страница 32
38

-------------------------------------------------------------------------------------------------------------------------------------------------------------

6 Монтажная схема
Спецификация монтажных схем элементов
управления EasyStart - ADR
2.15.1 Датчик температуры внутри салона
(для EasyStart R+ входит в комплект поставки
для EasyStart R и EasyStart T - опция)
2.15.9 Датчик наружной температуры
3.1.7
Кнопка „ВКЛ / ВЫКЛ“
3.1.16 Кнопочный выключатель радиоуправления
3.2.15 Часовое реле EasyStart T
3.3.9
Радиоуправление EasyStart R
(стационарный элемент)
3.3.10 Радиоуправление EasyStart R+
(стационарный элемент)
3.6.1
Переходный кабель
3.8.3
Антенна
c)
Клемма 58 (освещение)
e)
Подключение часового реле EasyStart T
g)
Вынесенная кнопка „ВКЛ / ВЫКЛ“ (опция)
x)
Перемычка ADR
Обратить внимание!
• Часы / дистанционное радиоуправление
необходимо подключить согласно монтажным
схемам (стр. 40 - 43).
• Учитывайте тип отопительного прибора!
• Изолировать неиспользуемые концы проводки.
• Штекеры и корпуса розеточных частей
соединителей показаны со стороны входа
проводки.
Цвета проводов
rt
= красный
bl
= синий
ws = белый
sw = черный
gn
= зеленый
gr
= серый
ge
= желтый
vi
= фиолетовый
39

-------------------------------------------------------------------------------------------------------------------------------------------------------------

6 Монтажная схема
Монтажная схема элемента управления EasyStart R+
Спецификация страница 39
25 2160 00 97 01 C
40

-------------------------------------------------------------------------------------------------------------------------------------------------------------

6 Монтажная схема
Монтажная схема элемента управления EasyStart R
Спецификация страница 39
25 2160 00 97 02 B
41

-------------------------------------------------------------------------------------------------------------------------------------------------------------

6 Монтажная схема
Монтажная схема элемента управления EasyStart Т
Спецификация страница 39
25 2160 00 97 03 A
42

-------------------------------------------------------------------------------------------------------------------------------------------------------------

6 Монтажная схема
Монтажная схема элемента управления EasyStart T - ADR
Спецификация страница 39
25 2160 00 97 04 A
43

-------------------------------------------------------------------------------------------------------------------------------------------------------------

7 Сервис
Сертификация
Сертификат соответствия ЕС
Высокое качество продуктов компании Eberspächer
Для следующего обозначенного изделия
является залогом нашего успеха.
Чтобы гарантировать такое качество, мы
Отопительный прибор, тип HYDRONIC M
организовали все рабочие процессы на предприятии
с использованием системы управления качеством
настоящим подтверждается, что он соответствует
(QM). Одновременно с этим мы осуществляем
требованиям по обеспечению защищенности,
деятельность во многих областях для постоянного
изложенным в директиве Совета по стандартизации
улучшения качества продуктов, чтобы также
правовых предписаний по электромагнитной
соответствовать постоянно растущим требованиям
совместимости в странах-участницах (89 / 336 / EЭС).
клиентов.
Данная декларация действительна для всех
Условия обеспечения качества изложены в
экземпляров, которые производятся согласно
международных нормативах.
рабочим чертежам HYDRONIC M - составным частям
Понятие качества следует воспринимать в широком
данной декларации.
смысле слова.
Для оценки изделий с учетом электромагнитной
Оно касается продуктов, процессов и
совместимости были использованы следующие нормы
взаимоотношений между заказчиками и
/ директивы:
поставщиками.
• EN 50081 - 1 основная форма излучаемых помех.
Имеющие официальное разрешение эксперты
• EN 50082 - 1 основная форма устойчивости к
оценивают систему, а соответствующий
помехам.
сертификационный орган выдает сертификат.
• 72 / 245 / EЭС - измененное состояние 95 / 54 / EС
Радиопомехи от автомобиля
Компания Eberspächer имеет квалификацию,
соответствующую следующим стандартам:
Управление качеством согласно
DIN EN ISO 9001:2000 и ISO/TS 16949:1999
Система управления защитой окружающей среды
DIN EN ISO 14001:1996
Утилизация
Утилизация материалов
Старые приборы, дефектные детали и упаковочный
материал всегда подлежат сортировке, чтобы при
необходимости можно было утилизировать все
отходы без ущерба экологии или использовать их
повторно в нуждах производства.
Электродвигатели, блоки управления и датчики
(напр., температурные датчики) рассматриваются
здесь как „электрический лом
Разборка отопительного прибора
Разборка отопительного прибора выполняется
согласно этапам проведения ремонтных работ в ходе
текущей диагностики / руководству по ремонту.
Упаковка
Упаковку отопительного прибора рекомендуется
сохранить для возможного возврата.
44

-------------------------------------------------------------------------------------------------------------------------------------------------------------

7 Сервис
Представительства за границей
Аргентина
Эстония
Канада
Champion S.A.
Hesyco Group OU
Espar Products Inc.
Av. Cordoba 2756 al 58
Lüli 1
6099A Vipond Drive
RA - 1187 Buenos Aires
EE - 10112 Tallinn
CDN - Mississauga
Тел. 00 54 / 1 - 962 16 21
Тел. 00 37 2 / 38 48 890/891
Ontario L5T 2B2
Факс 00 54 / 1 - 962 16 27
Факс 00 37 2 / 38 48 892
Тел. 001 / 905 - 6 70 09 60
Факс 001 / 905 - 6 70 07 28
для отопительных систем
плавсредств
Финляндия
Trimer S. A.
Wihuri Oy Autola
Латвия
P.O. Box 1772
Manttaalitie 9
Trans Baltic Trading Corporation
Correo Central
SF - 01510 Vantaa 51
Maskavas iela 449
RA - 1000 Buenos Aires
Тел. 00 35 / 89 - 82 58 51
LV - 1063 Riga
Тел. 00 54 / 11 45 80 04 44
Факс 00 35 / 89 - 82 58 52 07
Тел. 00 37 1 / 7 - 266 323
Факс 00 54 / 11 45 80 04 40
Факс 00 37 1 / 7 - 187 967
Франция
Бельгия и Люксембург
Eberspächer S. A. S.
Литва
Eberca bvbal
Z.A.C. la Clé Saint Pierre
UAB Leopolis
Research Park Haasrode
3 rue Blaise Pascal
Paneriu 51
Esperantolaan 2
F - 78996 Elancourt Cedex
LIT - 2055 Vilnius
B - 3001 Leuven-Haasrode
Тел. 00 33 -1 - 30 68 54 54
Тел. 00 37 052 - 33 04 57
Тел. 00 32 / 16 - 40 25 00
Факс 00 33 -1 - 30 68 54 55
Факс 00 37 052 - 13 35 37
Факс 00 32 / 16 - 40 05 15
Греция
Республика Молдова
Чили
MARCONI HELLAS S. A.
TC - IUSTINIAN
для отопительных систем
Souliou 2 - 4
140 Hinchesti Str., of.9
плавсредств
GR - 143 43 N. Halkidona - Athen
MD - 2070 Kishinev
Nauticentro Ltda.
Тел. 00 30 / 210 - 25 13 500
Тел. 00 37 32 / 727883, 738710
Tomas Moro 135
Факс 00 30 / 210 - 25 28 854
Факс 00 37 32 / 727883
Las Condes - Santiago
Тел. 00 56 / 2 - 201 49 66
Факс 00 56 / 2 - 201 56 35
Великобритания
Голландия
Eberspächer UK Ltd.
Eberca B. V.
Headlands Business Park
Marconistraat 2
Китай
Salisbury Road, Ringwood
NL - 3281 NB Numansdorp
Eberspaecher Automotive
GB - Hampshire BH 243 PB
Тел. 00 31 / 18 66 2 19 55
Technology (Beijing) Co., Ltd.
Тел. 00 44 / 1425 - 48 01 51
Факс 00 31 / 18 66 - 2 18 18
B1-1 Xincheng Industrial Park
Факс 00 44 / 1425 - 48 01 52
Kechuang Street No. 2, BDA
Beijing
100023
Норвегия
People’s Republic of China
Италия
Eberspächer Norge
Тел. 00 86 10 6789 2686
Eberspaecher S.r.l.
Trollåsveien 34
Факс 00 86 10 6789 2636
Via del Canneto 45
N - 1414 Trollåsen
I - 25010 Borgosatollo (BS)
Тел. 00 47 / 66 - 82 30 50
Тел. 00 39 / 030 25076-1
Факс 00 47 / 66 - 82 30 58
Дания
Факс 00 39 / 030 2500307
Eberspächer Danmark
Literbuen 9
Австрия
DK - 2740 Skovlunde
Япония
Eberspächer Ges.m.b.H.
Тел. 00 45 / 44 - 85 30 30
White House Co., Ltd.
IZ NÖ-Süd 2, Hondastraße 2, Obj.
Факс 00 45 / 44 - 89 30 39
10-4 Obata-Miyanokoshi
M47
Moriyama-Ku
A - 2351 Wiener Neustadt
Nagoya 463 - 0052 JP
Тел. 00 43 / (0) 2236 677 144-0
Тел. 00 81 / 5 27 76 38 11
Факс 00 43 / (0) 2236 677 144-42
Факс 00 81 / 5 27 76 38 55
45

-------------------------------------------------------------------------------------------------------------------------------------------------------------

7 Сервис
Представительства за границей
Польша
Чехия
Eberspächer Sp.zo.o
Eberspächer Praha s r.o.
Wysogotowo K. Poznania
AREÁL ZÁLESÍ
ul. Okrezna 17
Pod Višnovkou 29
PL- 62081 Przezmierowo
CZ - 140 00 Praha 4 - Krč
Тел. 00 48 / 61 8 16 18 50
Тел. 00 420 / 23 40 35 80 0
Факс 00 48 / 61 - 8 16 18 60
Факс 00 420 / 23 40 35 810 и 820
Россия
Турция
JSC ОTEM
ASCA Otomotiv Ltd.
Верхняя Красносельская ул. 2
Ikitelli Organize Sanayi Bölgesi
Россия - 107140, Москва
Dolapdere Sanayi Sitesi 1. Ada No. 38
Тел. 007 / 49 56 45 59 79
TR - 34760 Ikitelli / Istanbul
Факс 007 / 49 56 47 13 24
Тел. 00 90 212 - 549 86 31
Факс 00 90 212 - 549 33 47
Швеция
Eberspächer AB
Венгрия
Box 2103
Austropannon KFT
S - 12823 Skarpnäck
Fö ut 96
Тел. 00 46 / 86 - 83 11 34
H - 9081 Györujbarat
Факс 00 46 / 87 24 90 40
Тел. 00 36 / 96 - 54 33 33
Факс 00 36 / 96 - 45 64 81
Швейцария
Liberatus
Technomag AG
Hungary Trade and Services Ltd.
Fischermättelistr. 6
Roźalia park 6
Ch - 3000 Bern - 5
H - 2051 Biatorbágy
Тел. 00 41 - 31 379 81 21
Факс 00 41 - 31 379 82 50
Украина
Geruk+K
Словакия
ul. Dobrovolskogo 3/4
Molpir, spol.s.r.o.
UA - 18006 Tscherkassy
Hrachova 30
Тел. 00 38 / 04 72 310800
SK-821 05 Bratislawa
Факс 00 38 / 04 72 310801
Тел. 00 421 / 243 19 12 18
Факс 00 421 / 243 19 12 20
Белоруссия
Belvneshinvest
Словения
Per. 1-yi Izmajlowskij. 51/2
Eberspaecher Gesellschaft m. b. H.
Тел. 00 375 / 172 371 437
Podružnica SLO
Факс 00 375 / 172 371 716
Celovška cesta 228
1000 Ljubljana
Тел. 00 386 / 1 518 70 52
Факс 00 386 / 1 518 70 53
Испания - Португалия
Pedro Sanz Clima S.L
Avda. Ingeniero
Torres Queredo, 6
E - 28022 Madrid
Тел. 00 349 / 1 - 761 38 30
Факс 00 349 / 1 - 329 42 31
46

-------------------------------------------------------------------------------------------------------------------------------------------------------------

8 Обозначения
Указатель ключевых слов заглавий A - Я
Ключевое слово
Страница
Ключевое слово
Страница
A
П
Аварийное отключение
7
Переходный кабель
11, 12, 16
ADR / ADR99
7
Перечень сокращений
48
Пиктограммы
4
Б
PME
48
Блокировка блока управления
10
Поиск неисправностей
10 - 20
Блок управления
24
Потребляемая мощность
8
Потребляемая электрическая мощность
8
B
Предисловие
4
Введение
2 - 4
Предотвращение несчастных случаев
4
Включение
6
Представительства за границей
45, 46
Водяной насос
29
Претензия на возмещение ущерба
4
Принудительное отключение
7
Д
Проверка датчика горения
26
Датчик горения
26
Проверка датчика перегрева
27
Датчик перегрева
27
Проверка датчика температуры
28
Диагностика неисправностей
12 - 17
Программа технического обслуживания KD2000 11, 16
Диагностический прибор
11, 12
Диагностическое устройство
11
Р
Дизельное топливо - торгового качества
8
Радиоуправление TP5
11, 17
Директивы по электромагнитной совместимости
48
Режим обогрева
6
Руководство по ремонту
21 - 31
И
Измерение объема подачи топлива
31
С
Изображение в разрезе
5
Сборочный чертеж
22
Индикатор кода неисправности
18 - 20
Сервис
44 - 48
Информация о продукте
8, 9
Сертификат соответствия
44
Сертификация
44
К
Снятие блокировки блока
Камера сгорания
30
управления
10, 13, 15, 16, 17
Качество
44
Спецификация монтажной схемы
32, 39
Кнопка аварийного выключения
7
Спецификация отдельных деталей
23
Кожух камеры сгорания
29
Съемник AMP
21
Кривая производительности водяного насоса
9
Т
М
Температурный датчик
28
Меры по устранению
18 - 20
Теплообменник
30
Минимальная пропускная способность по воде
8
Технические характеристики
8, 9
Модульное реле
11, 14
Техническое описание
6
Монтажные схемы
32 - 43
Tопливо
8
Н
У
Нагнетатель воздуха в камеру сгорания
25
Управление качеством
44
Назначение
5 - 7
Управляющие и предохранительные устройства
7
Номинальное напряжение
8
Утилизация
44
O
Ш
Обозначения
47, 48
Штифтовой электрод накаливания
24
Оглавление
2
Описание ошибки
18 - 20
Э
Экология
44
47

-------------------------------------------------------------------------------------------------------------------------------------------------------------

8 Обозначения
Перечень сокращений
ADR
Европейское соглашение о международных
перевозках опасных грузов по автомобильным
дорогам.
ADR99
Предписания по обращению с опасными грузами для
Франции.
Директивы по электромагнитной совместимости
Электромагнитная совместимость.
Партнер JE
Партнер J. Eberspächer
PME
Биотопливо согласно DIN V 51606.
Типовое разрешение ЕС
Разрешение Федерального автотранспортного
ведомства на производство отопительного прибора,
предназначенного для установки на транспортных
средствах.
48



















///////////////////////////////////////
