ПРИБОР ПРИЕМНО-КОНТРОЛЬНЫЙ ОХРАННО-ПОЖАРНЫЙ «HUNTER-PRO». Инструкция по установке и программированию

Содержание

Введение

Техника безопасности при работе с прибором

1 Описание прибора и его основные характеристики

1.1 Основные технические характеристики

1.2 Условия эксплуатации

1.3 Условия транспортировки и хранения

1.4 Описание работы и характеристик ППКОП «HUNTER-PRO»

1.4.1 Резервное питание (аккумулятор)

1.4.2 Программируемый пользователем телефонный коммуникатор

1.4.3 Связь с центральной станцией по телефону

1.4.4 Связь с центральной станцией по радио

1.4.5 Алгоритм передачи сообщений на центральную станцию, установленный

заводскими настройками

1.4.6 Как войти в систему, не зная главного кода

1.4.7 Удаленный контроль по телефонной линии

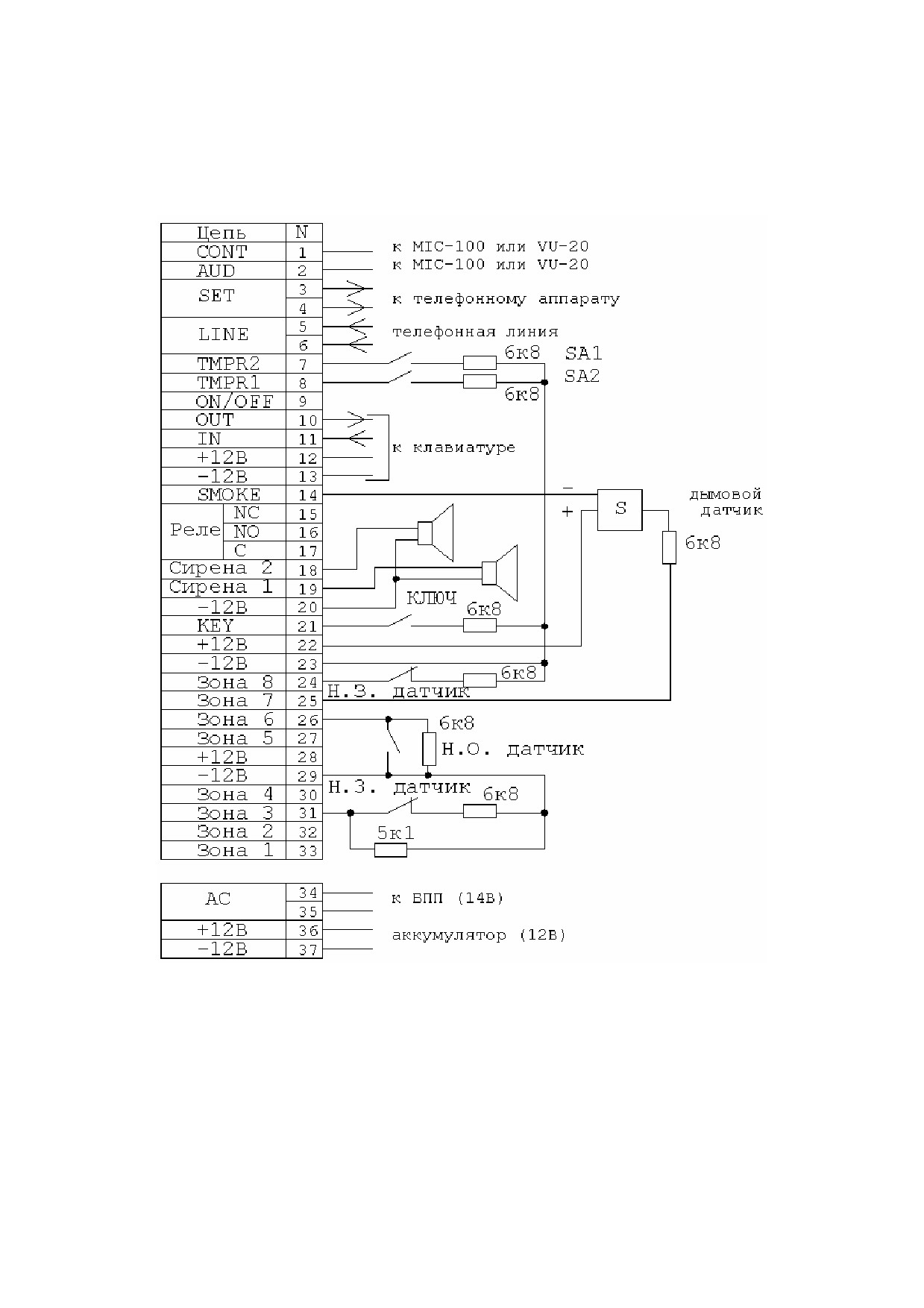

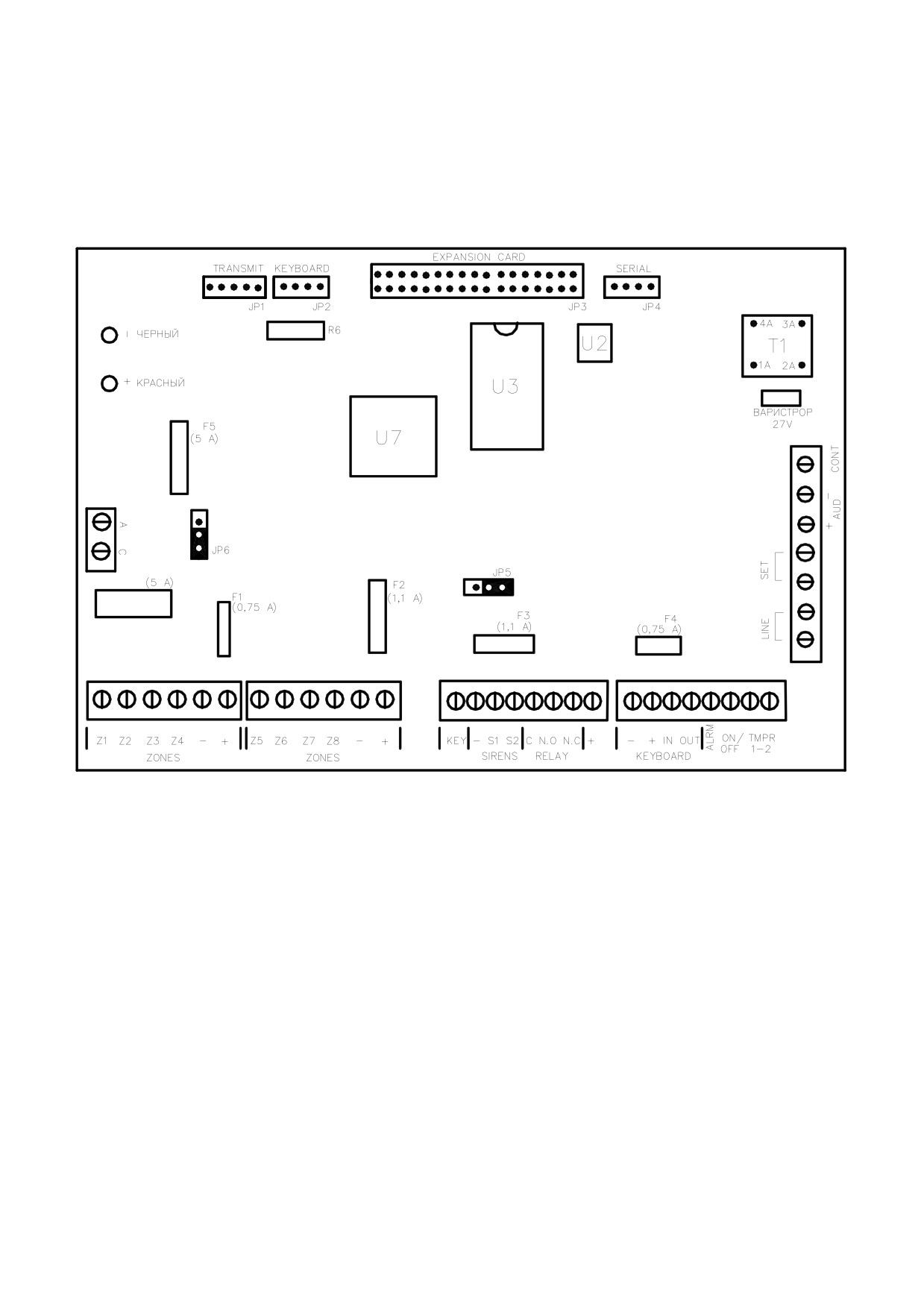

2 Описание клемм и их назначение

2.1 Предохранители

2.2 Вход основного питания - AC

2.3 В ход резервного питания - “- +”

2.4 Входы зон - Z1…Z8

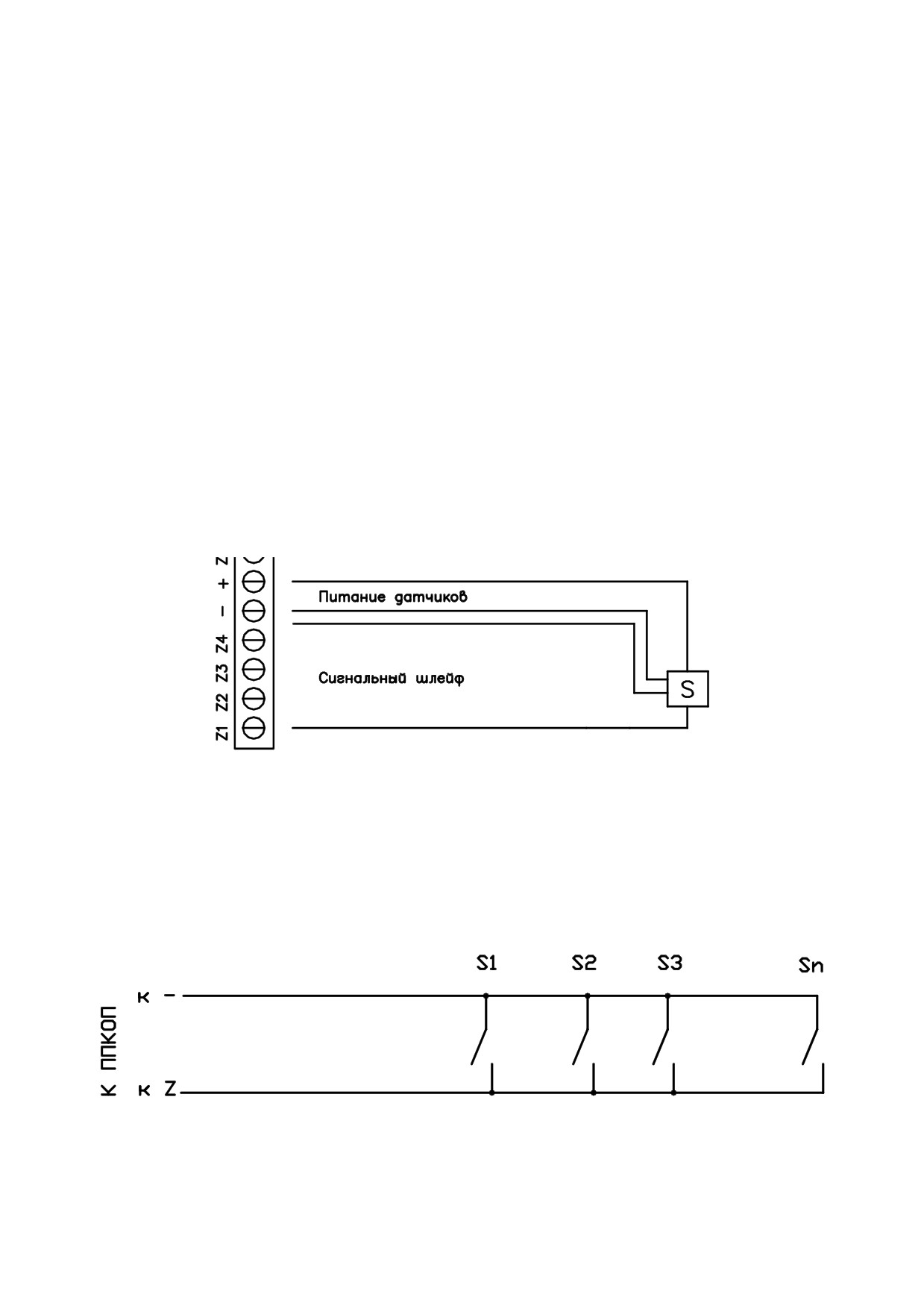

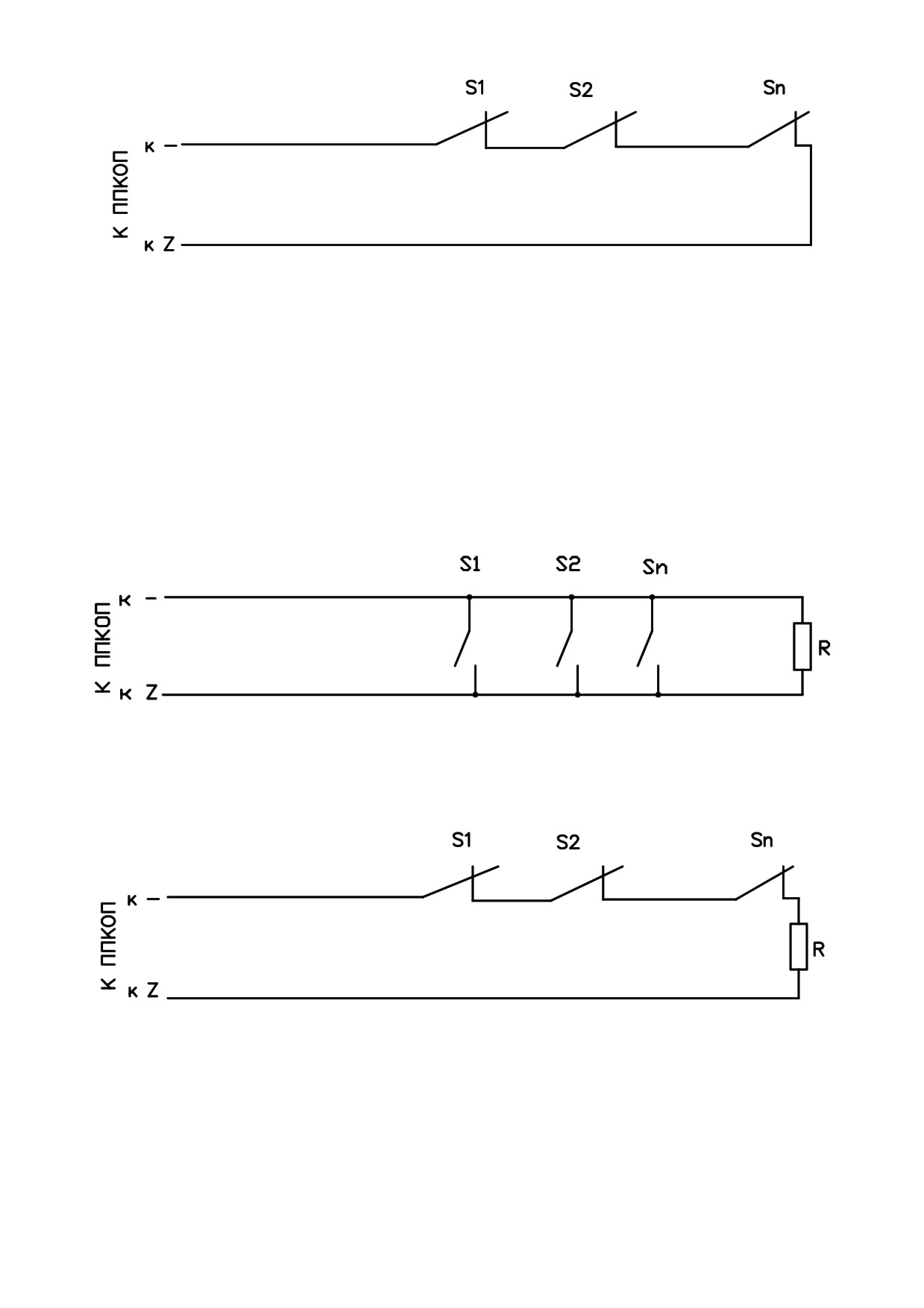

2.4.1 Подключение шлейфа датчиков без оконечного резистора

2.4.2 Подключение шлейфов датчиков с одним оконечным резистором

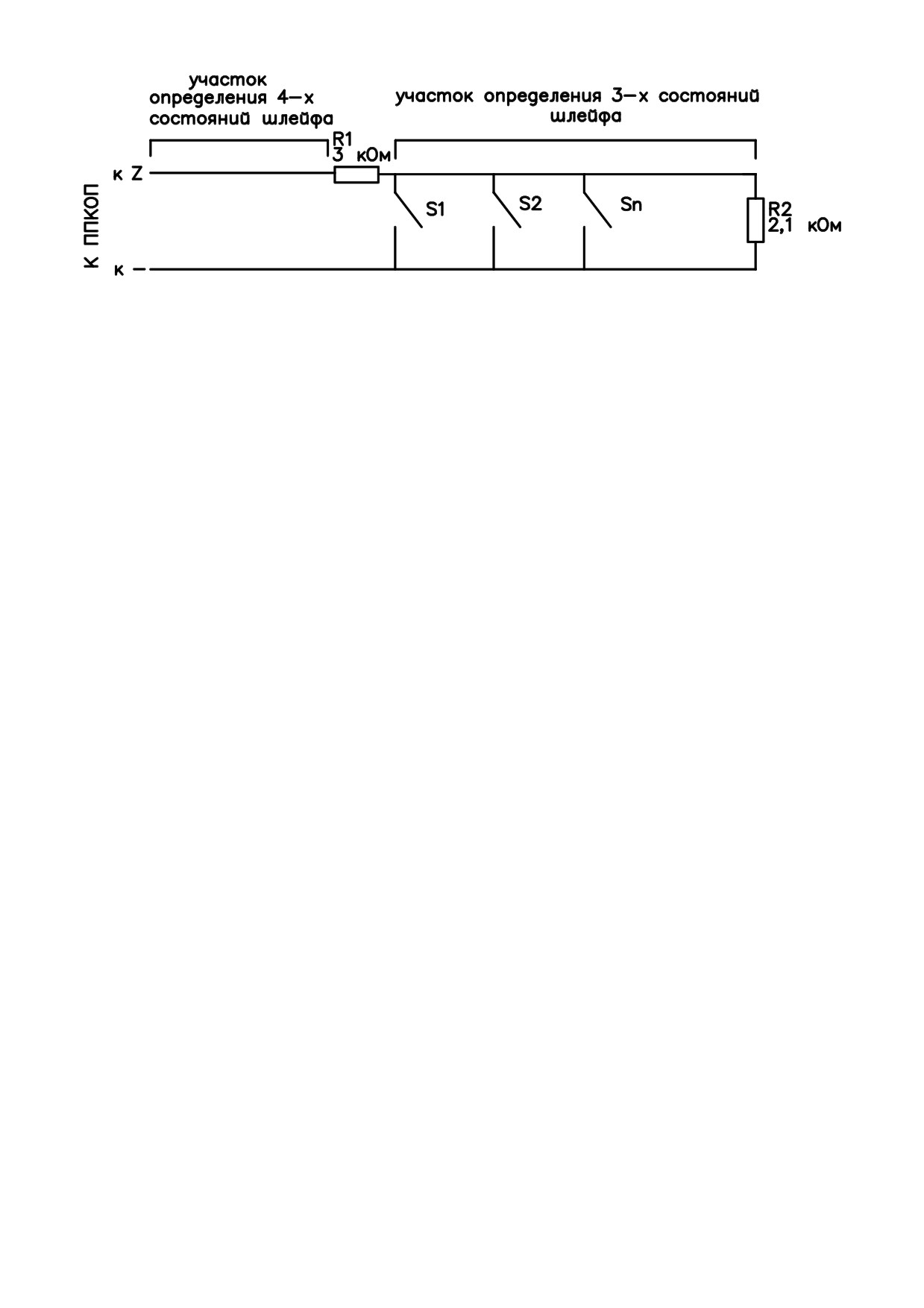

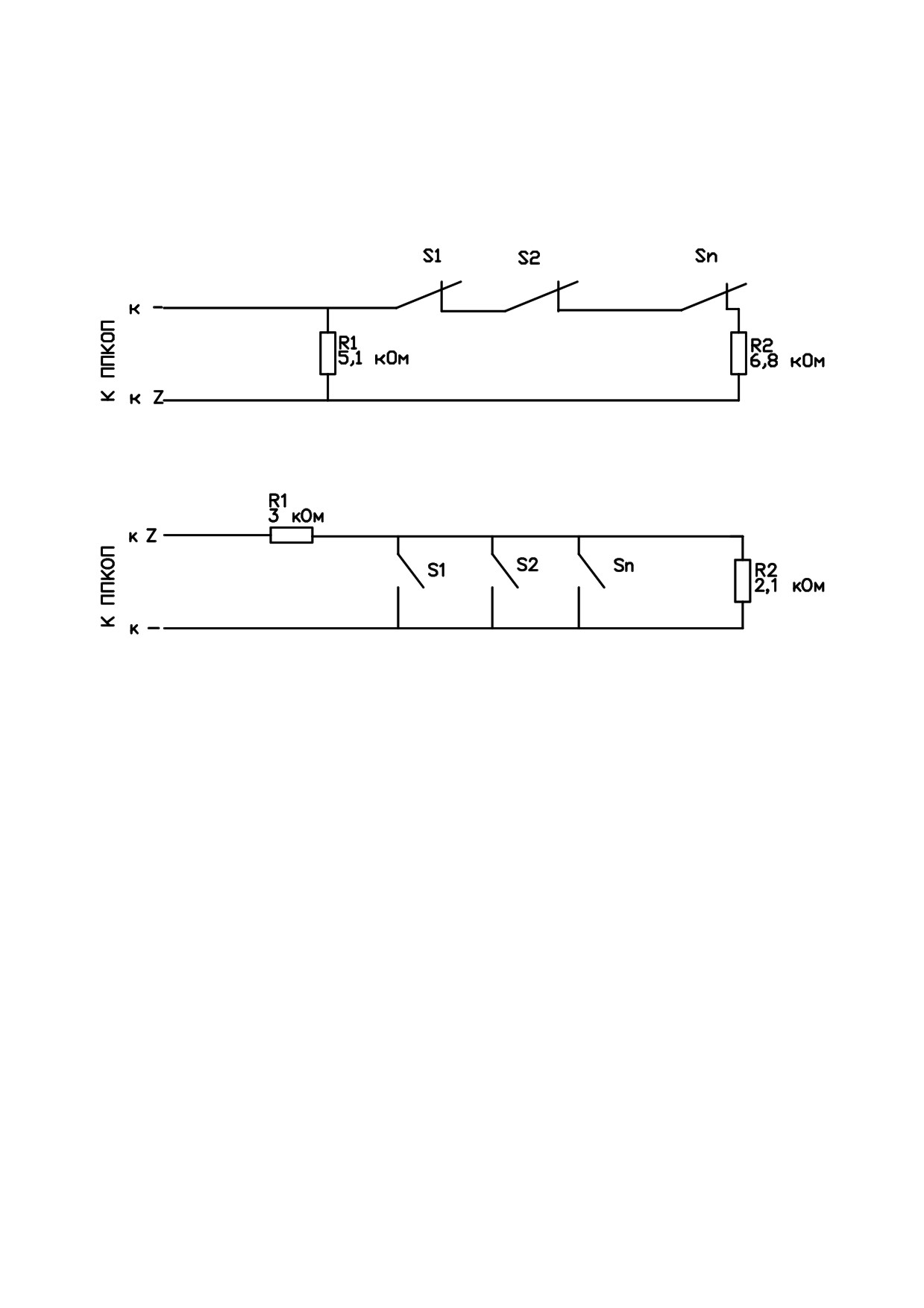

2.4.3 Подключение шлейфов датчиков с двумя оконечными резисторами

2.5 Выходы питания датчиков - «-+»

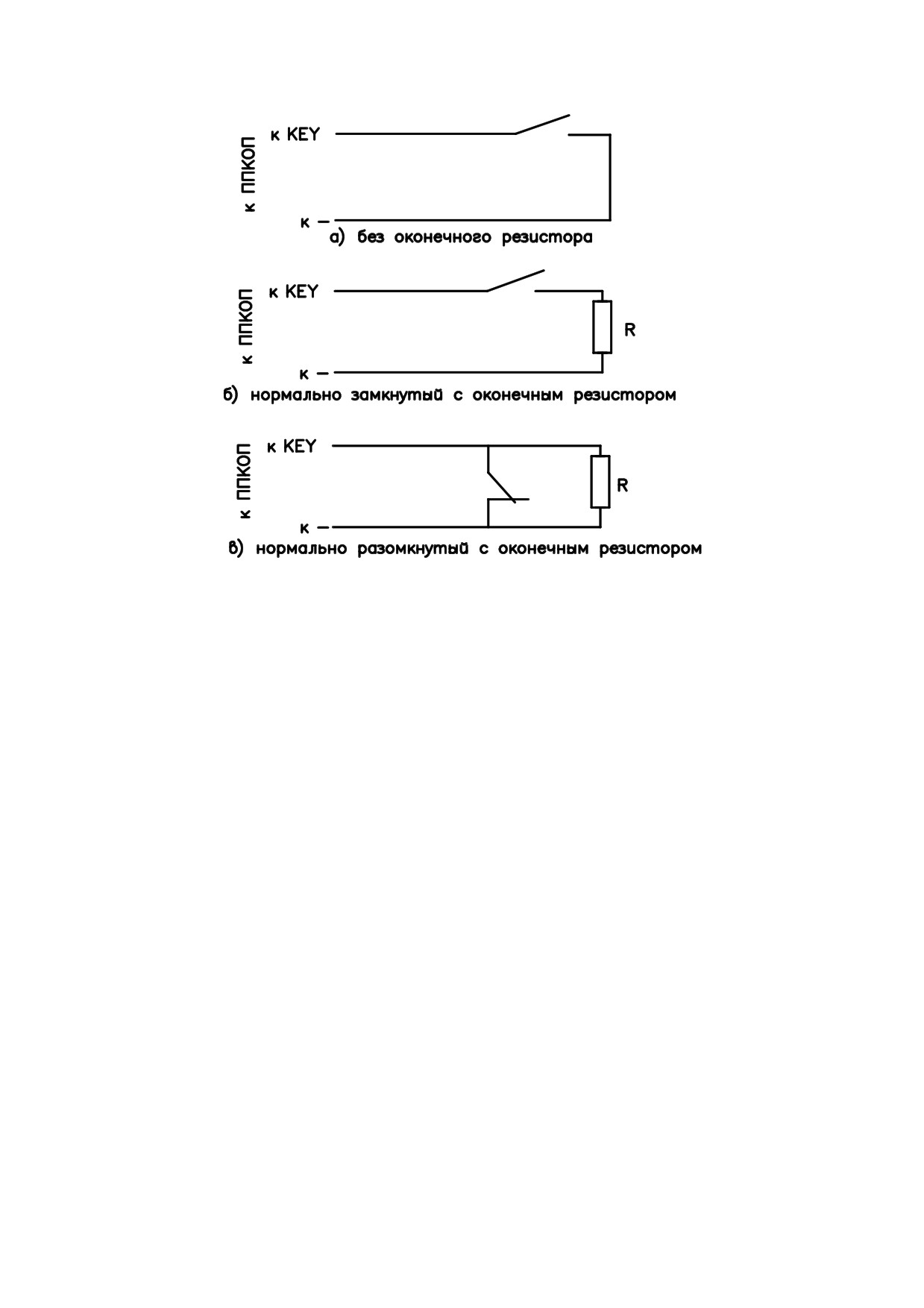

2.6 Вход для подключения ключа - KEY

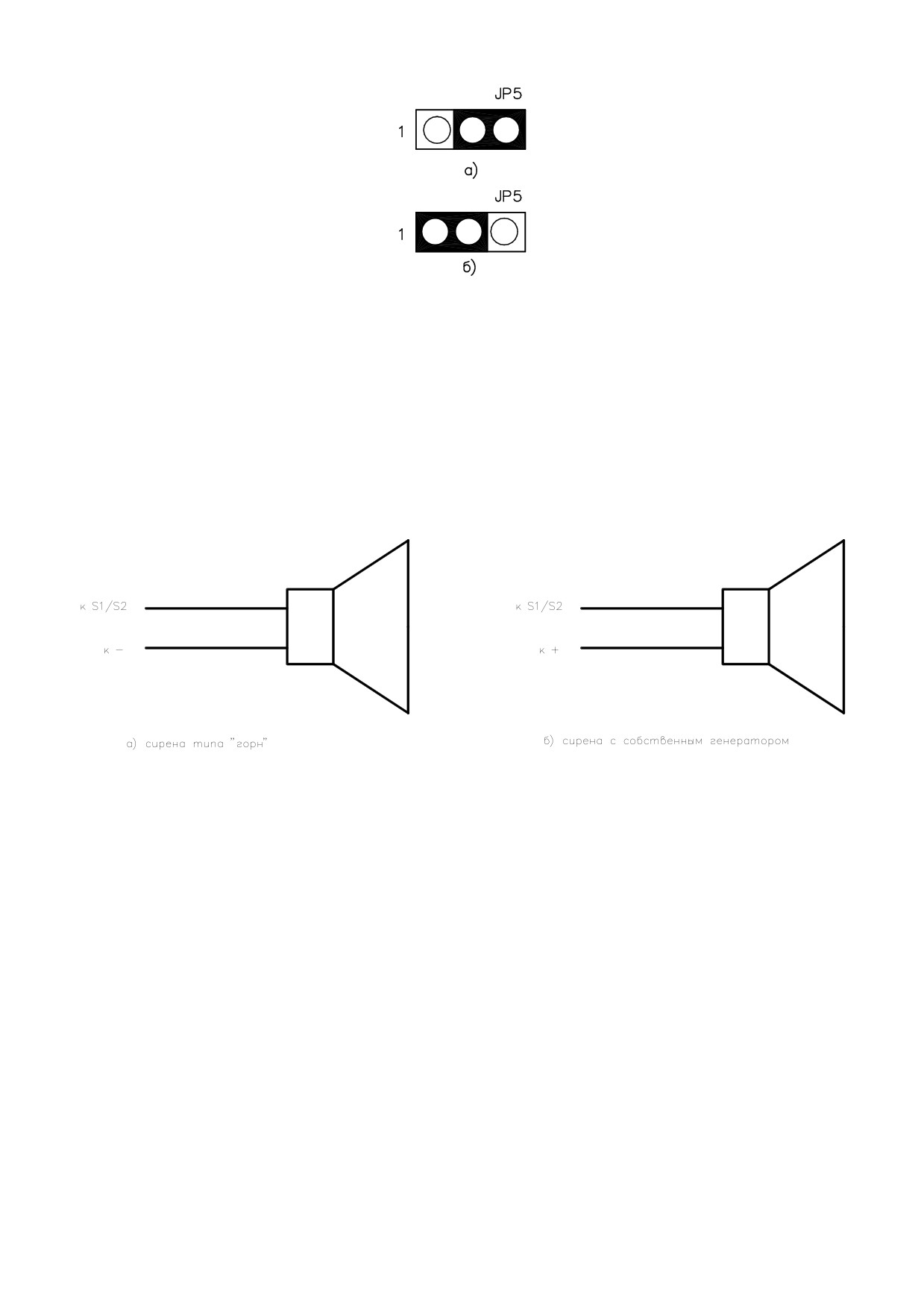

2.7 Выходы сирен - S1, S2

2.8 Подключение к внутреннему реле - RELAY

2.9 Выход для подключения дымовых датчиков - SMOKE

2.10 Клеммы подключения клавиатур - KEYBOARD

2.11 Дополнительные программируемые выходы - ALRM И ON/OFF

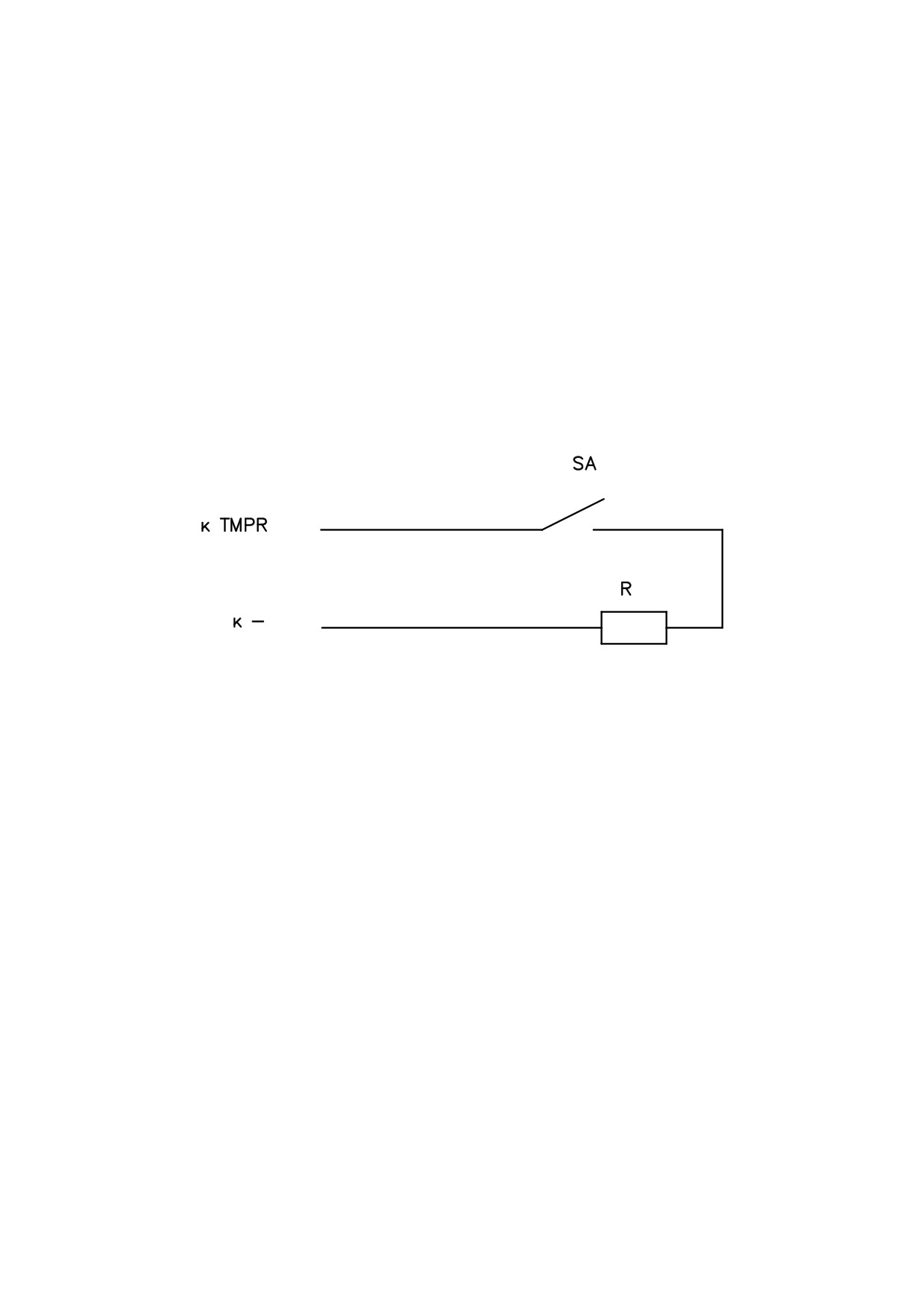

2.12 Входы тамперов TMPR1 И TMPR2

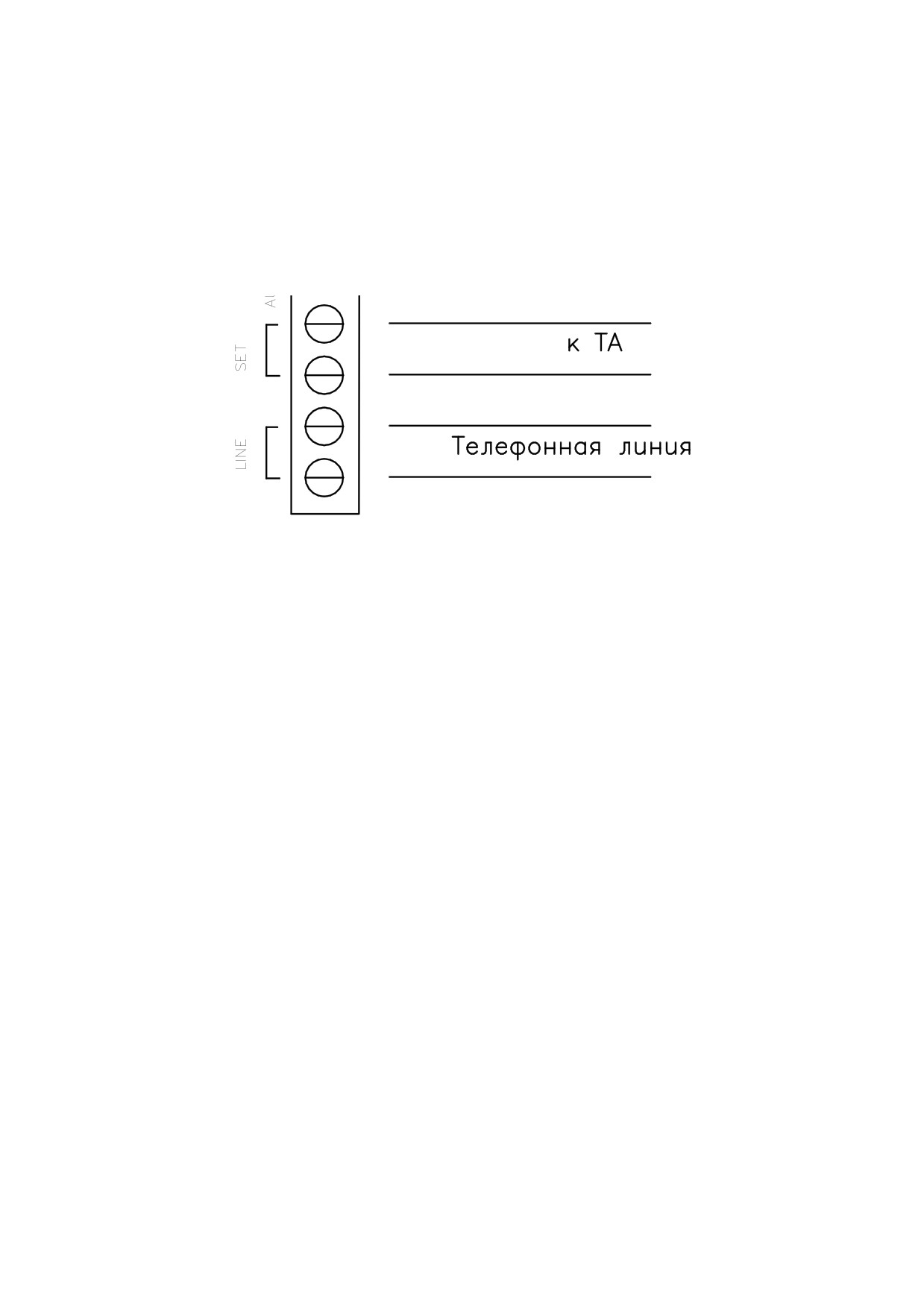

2.13 Клеммы подключения телефонной линии - LINE И SET

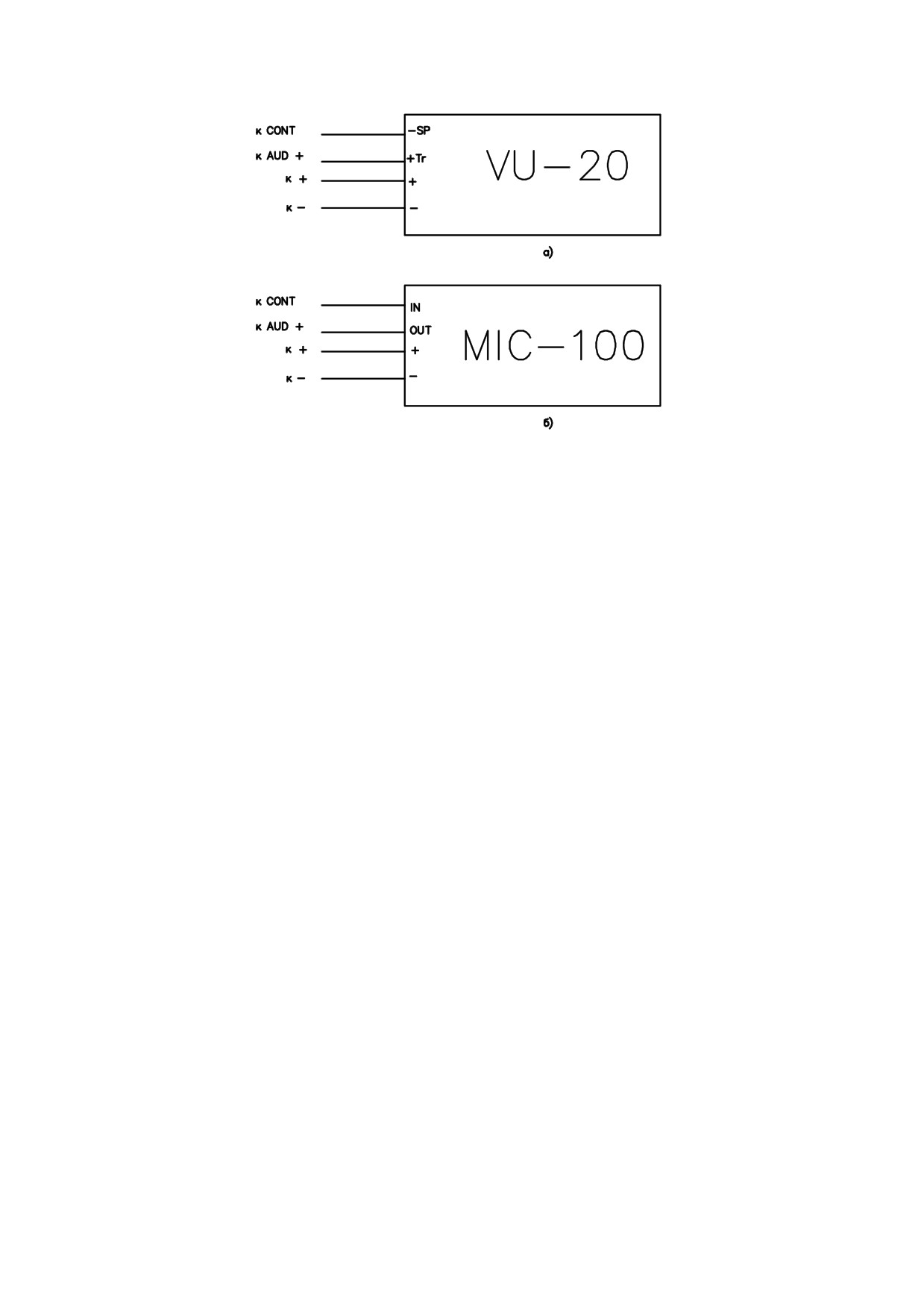

2.14 Клеммы подключения микрофона и голосового модуля - AUD И CON

2.15 Подключение передатчика или GSM - модуля. РАЗЪЕМ «TRANSMITTER»

(JP1)

2.16 Подготовка прибора и начало работы

3 Описание программных функций и операций

3.1 Меню программирования

3.2 Описание функций клавиш в меню техника (дерево разделов)

3.2.1 Установка чувствительности зон

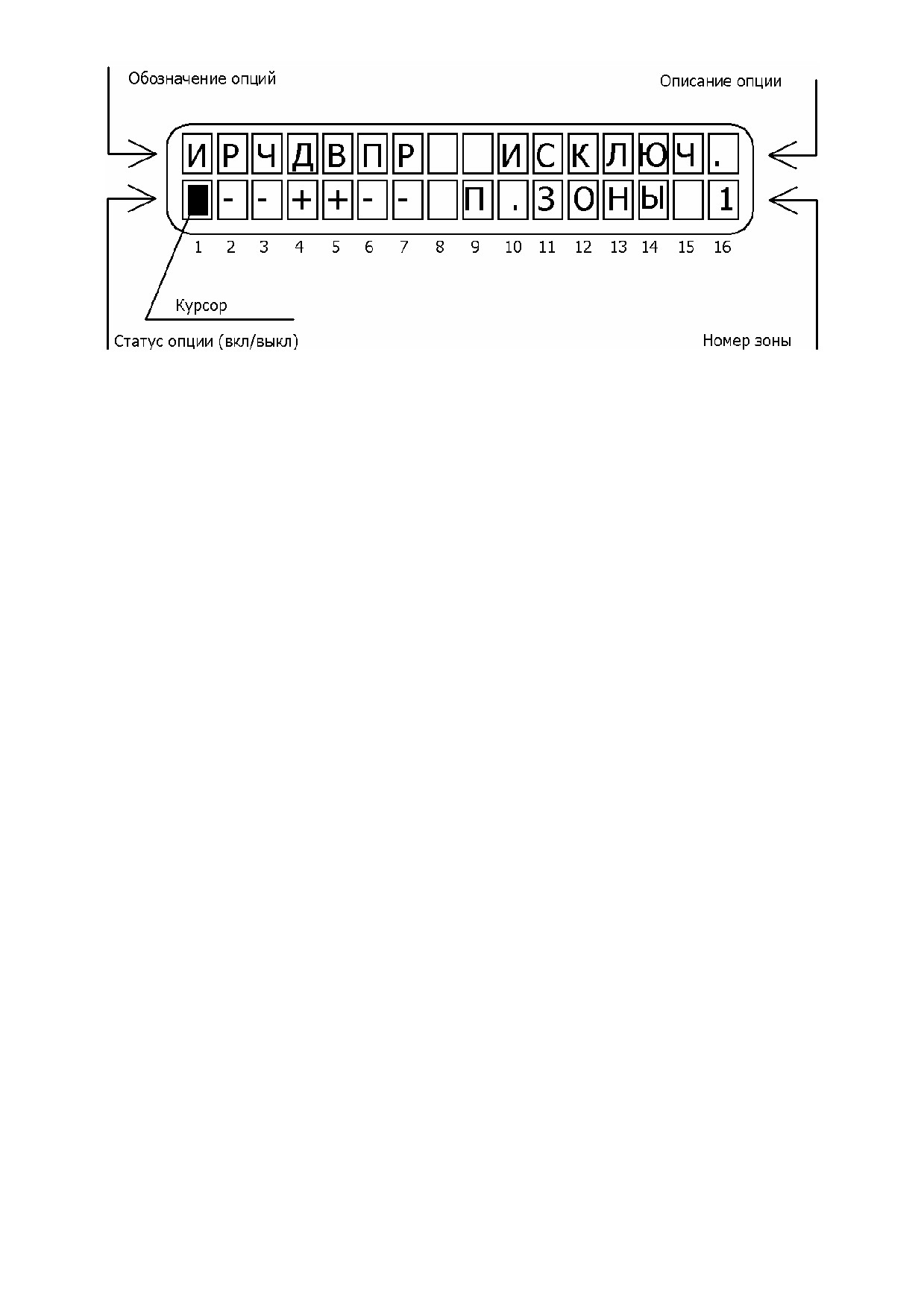

3.2.2 Особенности зон (1)

3.2.3 Особенности зон (2)

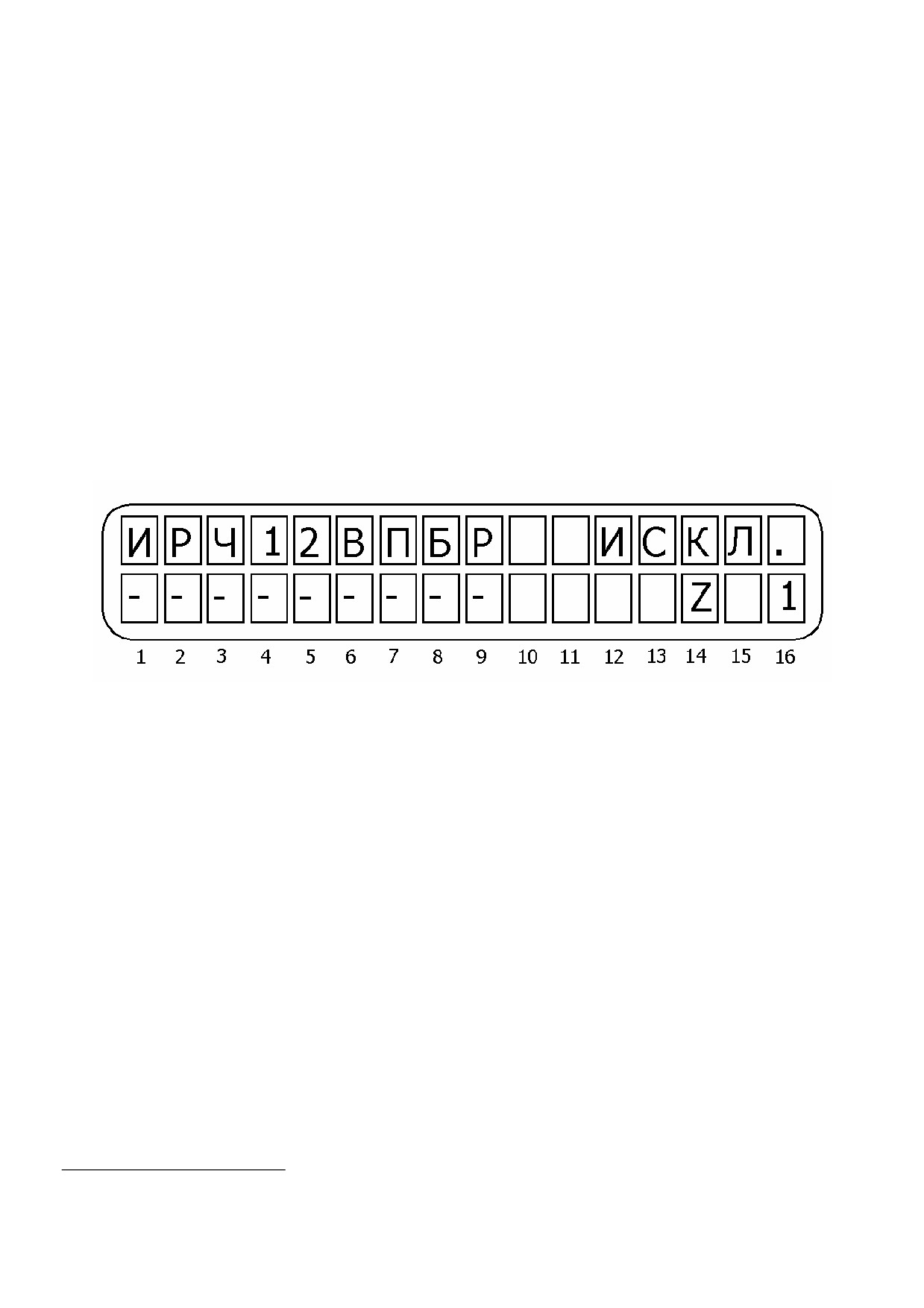

3.2.4 Реакция зон 1

3.2.5 Реакция зон 2

3.2.6 Перекрестные зоны

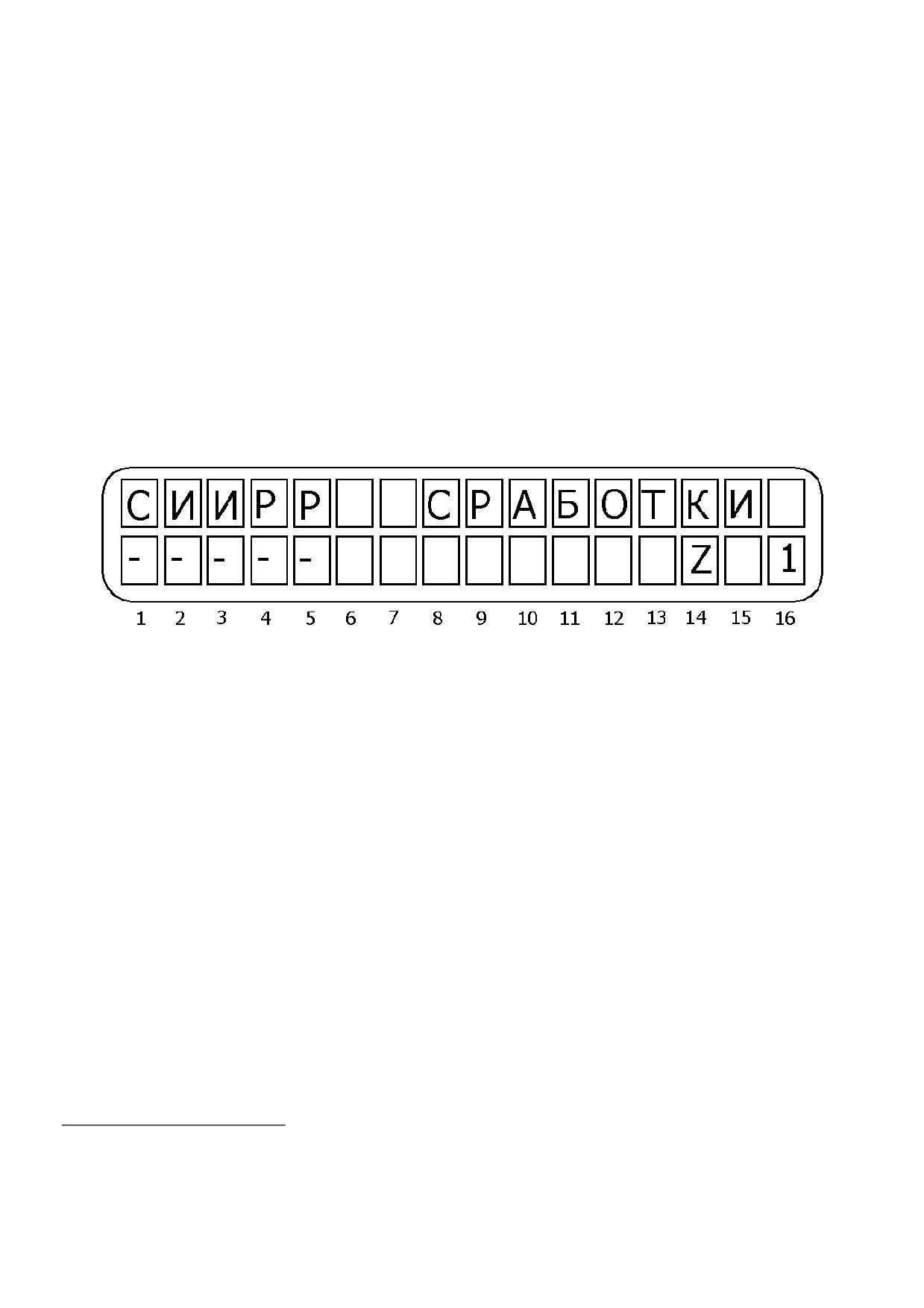

3.2.7 Количество срабатываний

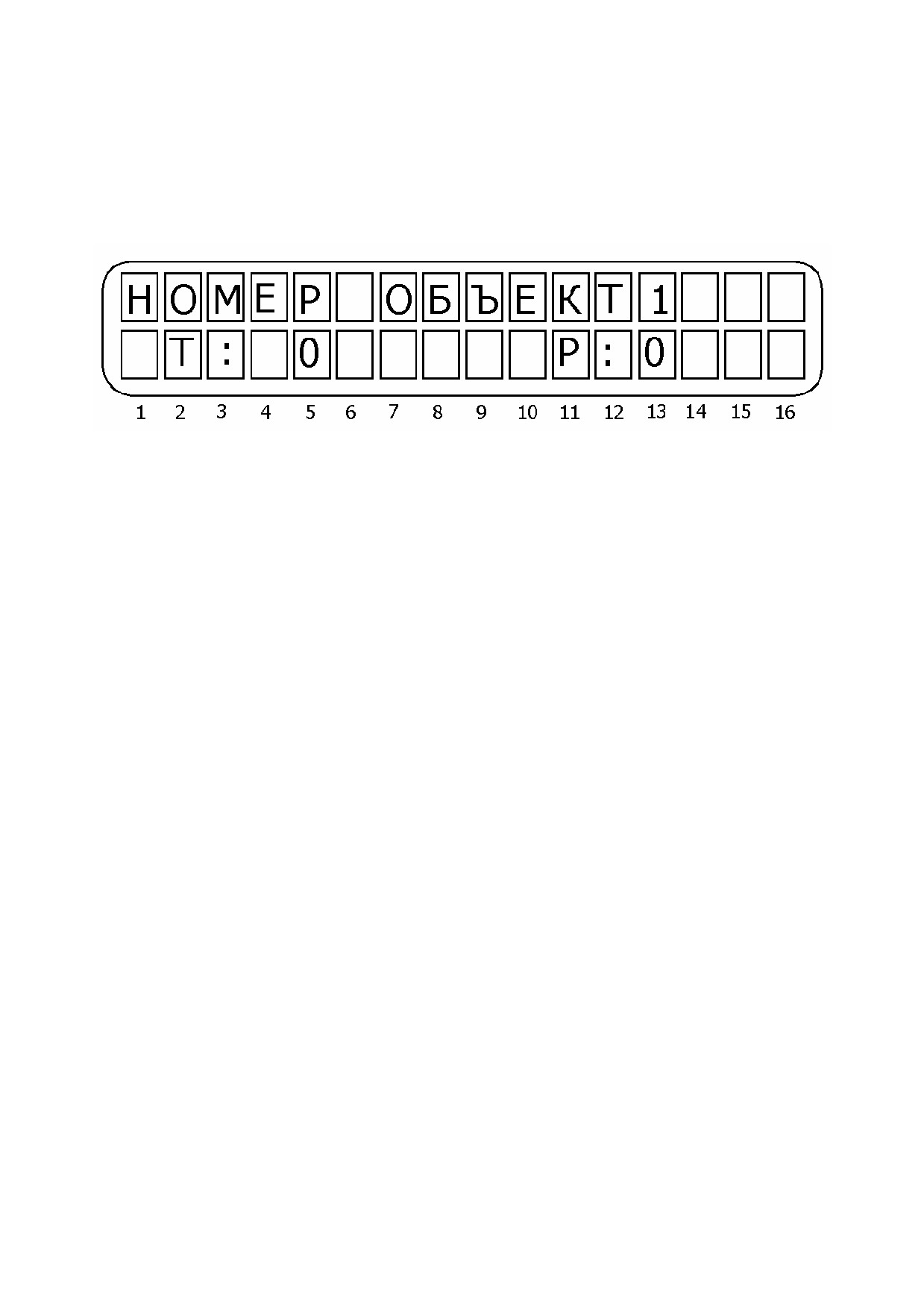

3.2.8 Номер объекта

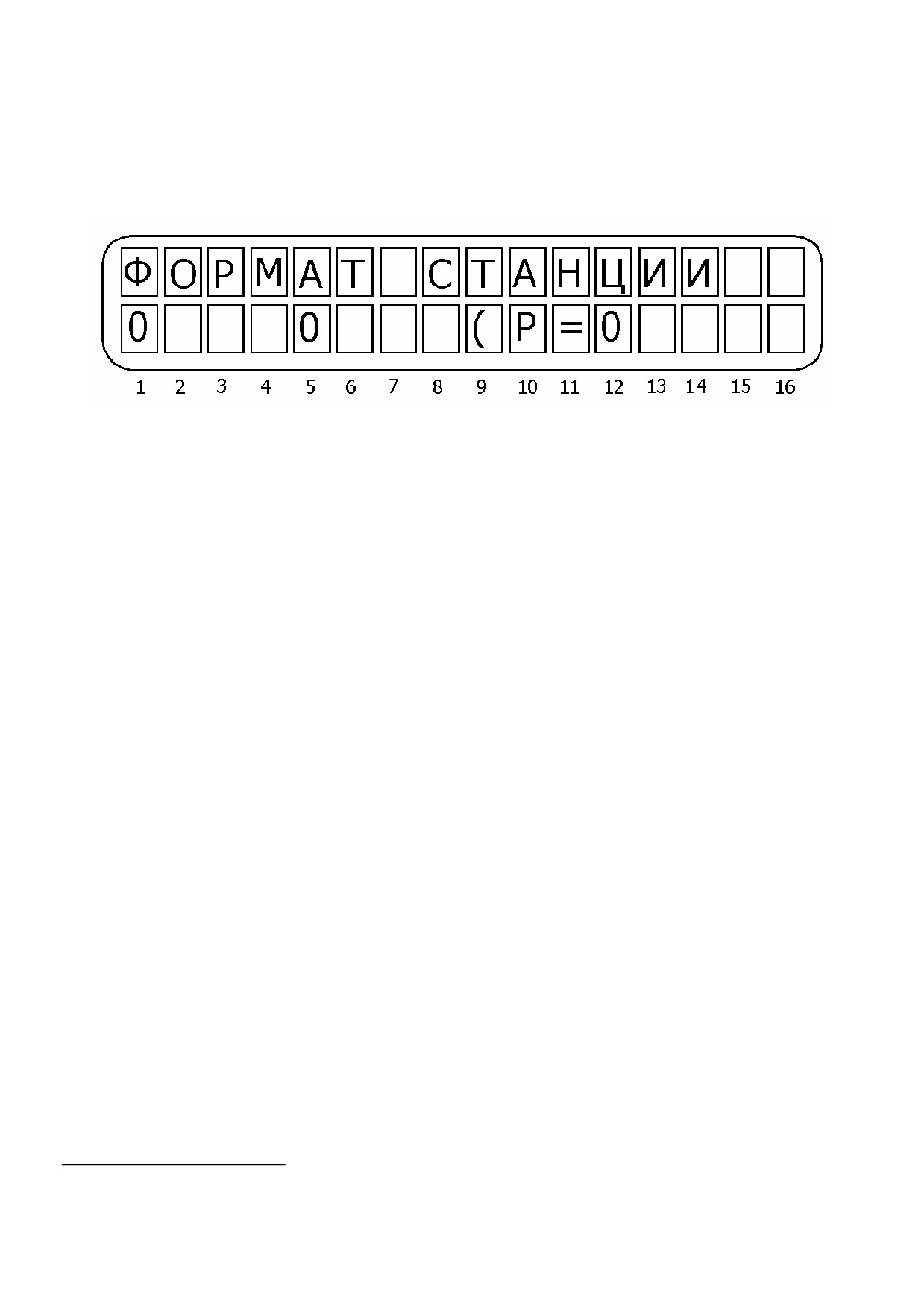

3.2.9 Формат станции

3.2.10 Коды событий

3.2.11 Установки GSM-модуля

3.2.12 Установки телефона

3.2.13 Телефоны центральной станции

3.2.14 Установка параметров сирен, реле и дополнительных выходов

3.2.15 Блок дополнительных выходов

3.2.16 Установка типа сигнала сирены

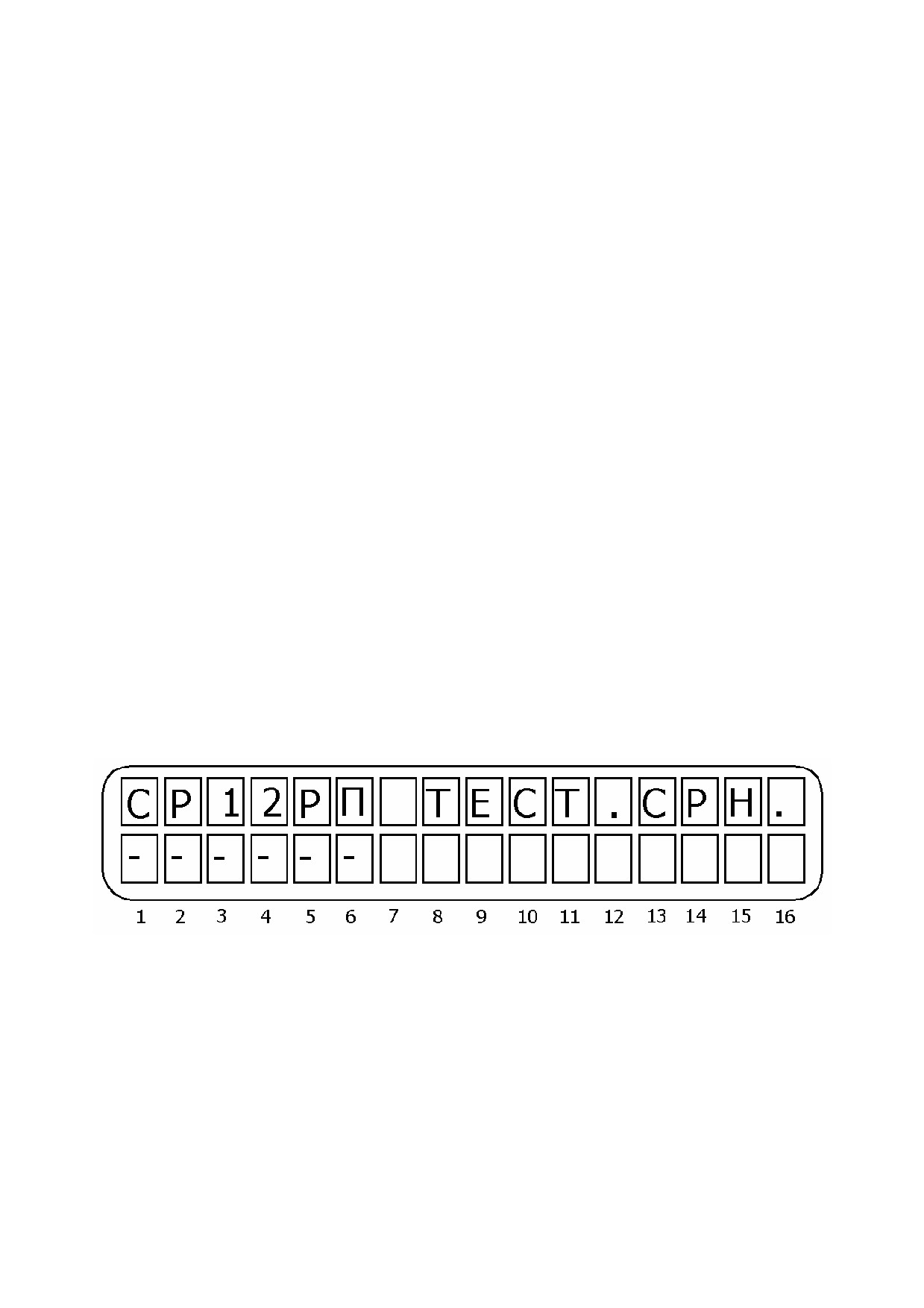

3.2.17 Проверка тонов сигналов сирен

3.2.18 Установка параметров автотеста

3.2.19 Конфигурация ППКОП

3.2.20 Реакция на нажатие клавиш [*] и [#]

3.2.21 Установка реакции системы на неисправности

3.2.22 Экран установки реакции на постановку/снятие с охраны

3.2.23 Присвоение названий зонам

3.2.24 Тест передатчика

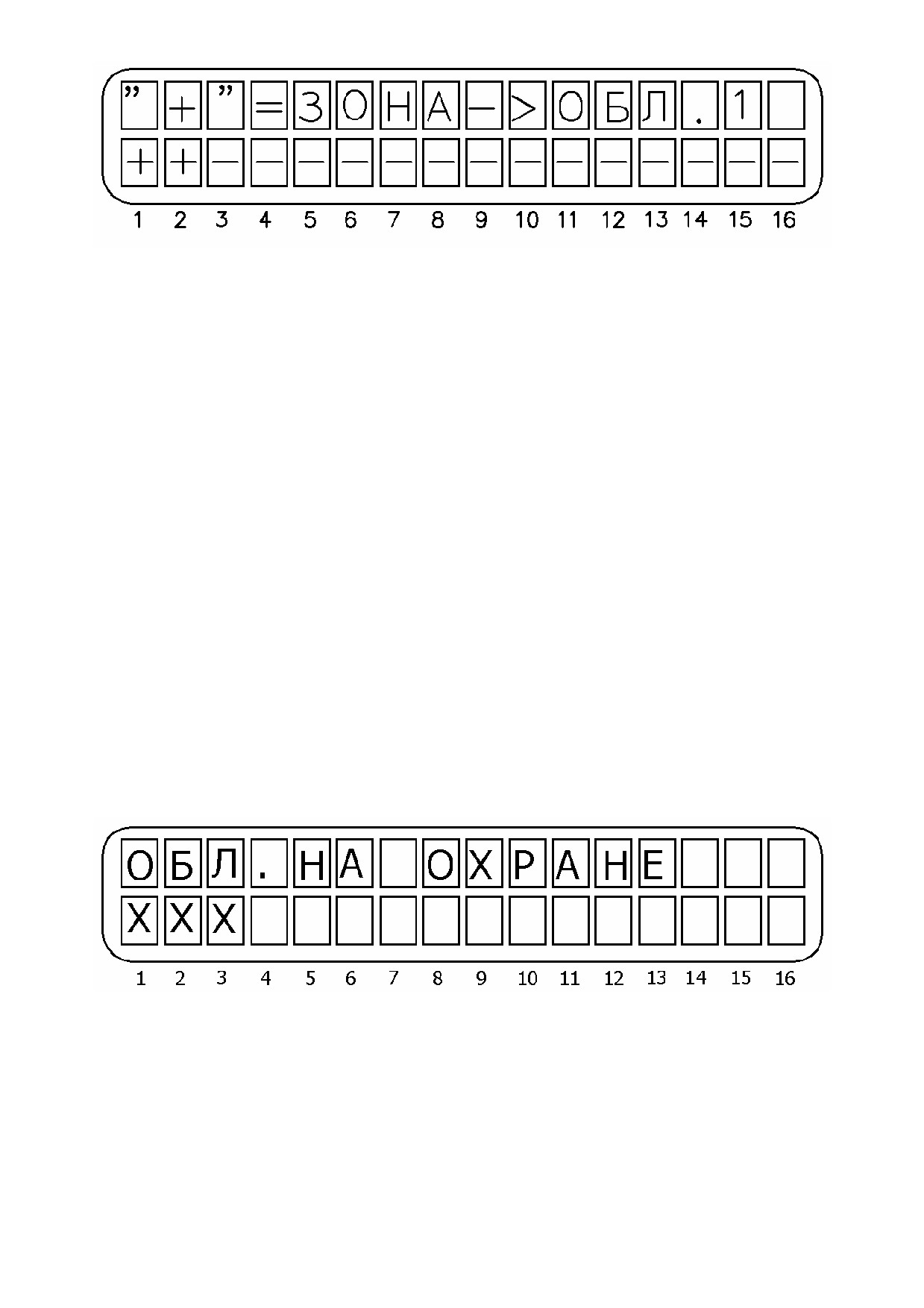

3.2.25 Разделение на области

3.2.26 Установка времени задержки на вход/выход

3.2.27 Изменение кода техника

3.2.28 Заводские настройки (предустановочная программа)

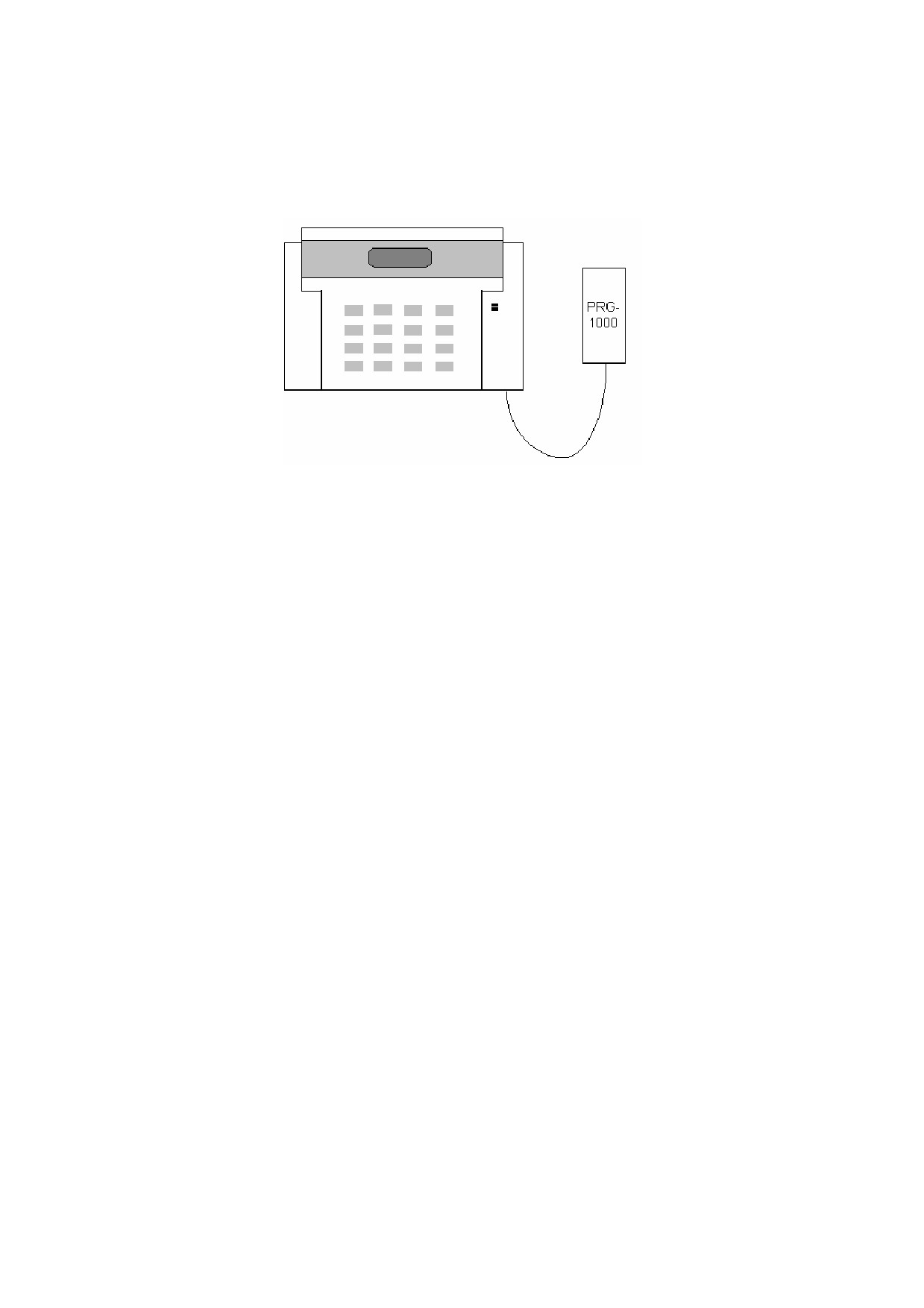

3.2.29 Программирование при помощи PRG-1000

3.2.30 Удаленное программирование при помощи IBM-совместимого компьютера,

модема и ПО «Comax»

3.2.31 Тест памяти

4 Определение и устранение неисправностей

4.1 Индикация неисправностей

4.2 Устранение неисправностей

4.2.1 Часы

4.2.2 АКБ

4.2.3 Низ. напр

4.2.4

220 В

4.2.5 ОЗУ

4.2.6 ПЗУ

4.2.7 EEPROM 1

4.2.8 EEPROM 2

4.2.9 ТАМПЕР 1/ТАМПЕР 2

4.2.10 НЕИСПР. ЗН

4.2.11 Keyboard not connected

4.2.12 Телефон

4.2.13 КОММ-ТОР

4.2.14 Нет связи с ЦС по радио

4.2.15 ППКОП не отвечает на входящий телефонный звонок

4.2.16 Прибор не переходит в режим охраны автоматически

4.2.17 Нарушение зоны не вызывает тревогу

4.2.18 GSM-модуль работает некорректно

4.2.19 Плохой прием или интерференция в GSM-канале

4.2.20 Нет SIM-карты, или она не регистрируется в сети

4.2.21 Ошибка связи с ЦС через GSM

4.2.22 Состояние GSM-модуля

5 Дополнительные устройства и аксессуары

5.1 Расширитель EXP-1001

5.2 КЛАВИАТУРЫ RX-150, RX-160, RX-180

5.3 Блок дополнительных выходов OUT-1000

5.4 Преобразователь сигналов шлейфов ПСШ-2

5.5 Микрофон MIC-100

5.6 Голосовой модуль VU-20

5.7 Передатчик объектовый TR-100V

5.8 Передатчик объектовый TR-100U

5.9 Передатчик объектовый ТР-27Н

5.10 Программатор PRG-1000

5.11 Интерфейсный адаптер LCL-1000

5.12 Интерфейсный адаптер LCL-11

5.13 Приемник для формирования беспроводных шлейфов RC-PRO

5.14 Интерфейс принтера PRI-55

5.15 Комплект дистанционного управления на TOUCH MEMORY ключах КДУ-ТМ68

5.16 Комплект дистанционного управления на бесконтактных PROXIMITY- картах

...........................................................................................................................................68

5.17 Панель индикации и управления «СВЕТОФОР»

5.18 Комплект для работы с электронными ключами КРЭК-16/128

5.19 Интерфейсный программатор ПРГУ

5.20 GSM- модуль

ПРИЛОЖЕНИЕ А Программирование имени кодов и наименований зон

ПРИЛОЖЕНИЕ Б Заводские настройки (предустановочная программа)

ПРИЛОЖЕНИЕ В Поддерживаемые телефонные протоколы

Введение

Данная инструкция описывает мероприятия по установке и программированию при-

бора приемо-контрольного охранно-пожарного (далее ППКОП или объектовый прибор)

«Hunter-Pro». ППКОП «Hunter-Pro» включает в себя полный набор функций, разработан-

ных специально для удовлетворения всех запросов пользователей в области охранно-

пожарной сигнализации. Все они могут быть оперативно перепрограммированы, причем

часть из них пользователем, а часть техником.

Это описание включает в себя описание набора функций, которые могут быть запро-

граммированы техником. В комплекте с устройством также поставляется отдельная инст-

рукция пользователя, которая может быть использована для ознакомления с прибором,

его функциональными возможностями, а так же является описанием действий, которые

могут быть выполнены пользователем прибора при использовании стандартных устройств

управления. Все действия, описанные в данном руководстве, выполняются при помощи

подключенной клавиатуры RX-150 или RX-160.

Данная инструкция не предназначается для продажи и распространяется вместе с

оборудованием для использования техническим персоналом обслуживающих организа-

ций. Данная инструкция не предназначается для конечных пользователей прибора.

Фирма-производитель не гарантирует, что данная система, а так же любая ее часть,

обеспечивает стопроцентное предотвращение повреждения имущества от вторжения или

пожара. Пользователь должен понимать, что должным образом установленная и исполь-

зуемая система может лишь уменьшить ущерб от событий данного типа, или увеличить

вероятность предотвращения таких событий.

Фирма-производитель не несет никакой ответственности за любой, прямой или кос-

венный вред, нанесенный пользователю системы, даже если система не функционировала

должным образом.

Пользователь должен неукоснительно следовать инструкции по эксплуатации систе-

мы, и проверять работоспособность приборов, в нее входящих, а так же всей системы ох-

раны, не реже, чем раз в неделю. В случае установления неработоспособности, как изде-

лия, так и всей системы в целом, пользователь должен предпринять все возможные дей-

ствия для обеспечения своей безопасности, а так же безопасности своего имущества.

Техника безопасности при работе с прибором

ППКОП «Hunter-Pro» является сложным радиоэлектронным прибором, разработан-

ным и произведенным в соответствии с обязательными требованиям Государственных и

международных стандартов. Для безопасной работы с прибором следует руководство-

ваться следующими принципами:

1 Во избежание риска поражения электротоком или опасности возгорания эксплуати-

ровать прибор только внутри помещений. Избегать эксплуатации в помещениях с повы-

шенной влажностью, а также попадания жидкости внутрь корпуса. В случае попадания

жидкости внутрь корпуса немедленно проконсультироваться с обслуживающей организа-

цией или фирмой-производителем.

2 Внутри корпуса прибора присутствует высокое напряжение, а так же нет обслужи-

ваемых пользователем частей, поэтому открывать крышку прибора и производить работы

может только специально обученный персонал.

3 Данное оборудование может использоваться только в питающих сетях переменно-

го тока напряжением 220В частотой 50 Гц, соответствующим ГОСТ 13109-87. Эксплуата-

ция в других питающих сетях запрещена.

4 Устанавливать прибор на объекте следует в защищенном месте, где обеспечива-

ется защита как самого прибора, так и проводов, к нему подключенных. (см. рекомендации

по монтажу оборудования ОПС)

ВНИМАНИЕ !

ПЕРЕД ЛЮБЫМ ПОДКЛЮЧЕНИЕМ ОБЕСТОЧИТЬ ПРИБОР !

СОБЛЮДАТЬ ПОЛЯРНОСТЬ ПОДКЛЮЧЕНИЯ РЕЗЕРВНОГО ПИТАНИЯ !

1 Описание прибора и его основные характеристики

Прибор приемно-контрольный охранно-пожарный «Hunter-Pro» предназначен для по-

строения шлейфов сигнализации с охранно-пожарными извещателями (датчиками) и пе-

редачи тревожных и информационных извещений о состояниях шлейфов на центральную

станцию мониторинга (далее ЦСМ). Помимо работы с ЦСМ, объектовый прибор может ло-

кально, на объекте, оповещать о произошедших событиях. К прибору возможно подключе-

ние 8 (при использовании расширителя - 16) индивидуально программируемых шлейфов

четырехпроводных датчиков, имеющих напряжение питания 12 В. Также, для локального

оповещения, могут быть использованы выносная сирена или любые другие оповещатели,

напряжение питания которых - 12 В. Для работы с ЦСМ в прибор встроен цифровой теле-

фонный коммуникатор. Питание прибора осуществляется от сети переменного тока 220 В/

50 Гц, а так же от резервного источника питания (аккумулятора).

1.1 Основные технические характеристики

Таблица 1 - Основные технические характеристики

Параметр

Номинал

Количество информационных зон

Максимальная потребляемая мощность, Вт, не более

Напряжение основного питания, В

220±10%

Напряжение резервного питания, В

12±0,2

Суммарное сопротивление проводов каждого шлейфа, Ом, не

300

более

Суммарный максимальный потребляемый шлейфами ток, А, не

0,75

более

Напряжение на выходах питания, В

13,6

Напряжение на выходе питания дымовых датчиков, В

13,6

Максимальный потребляемый ток на выходе питания дымовых

0,1

датчиков, А, не более

Количество подключаемых телефонных линий

Количество подключаемых устройств управления, не более

Количество кодов пользователей

8 (16)

Максимальная емкость внутренней памяти, событий

410

Количество подключаемых оповещателей (сирен)

Максимальный потребляемый сиренами ток, А, не более

Сопротивление подключаемой сирены типа «горн» , Ом

Максимальный ток нагрузки программируемых выходов, А, не

0.3

более

Коммутируемое напряжение на выходе реле, В, не более

150

Параметр

Номинал

Коммутируемый ток на выходе реле, А, не боле

Количество оконечных резисторов в шлейфе

1 или 2

Номинал оконечных резисторов в шлейфе

При использовании 1 оконечного резистора, кОм

5,1…6,8

При использовании 2-х оконечных резисторов в шлейфе нор-

5,1 и 6,8

мально замкнутых датчиков, кОм

При использовании 2-х оконечных резисторов в шлейфе нор-

2,1 и 3.0

мально разомкнутых датчиков, кОм

Габаритные размеры, мм

270х335х95

Масса, кг, не более

1.2 Условия эксплуатации

1.2.1 Интервал рабочих температур, °С - -10…+45

1.2.2 Относительная влажность - до 80% при температуре до +25°С

1.2.3 Атмосферное давление - 86…106 кПа (650…800 мм.рт.ст.).

1.3 Условия транспортировки и хранения

1.3.1 При транспортировке руководствоваться следующими требованиями:

1.3.1.1 Интервал температур - -50ºС…50ºС

1.3.1.2 Относительная влажность - до 95% при температуре 25ºС

1.3.1.3 Атмосферное давление - 86..106 кПа

1.3.1.4 Максимальное ускорение, не более - 30 м/с²

1.3.1.5 Максимальные переносимые долговременные вибрации - до 50 Гц

1.3.2 При длительном хранении руководствоваться следующими требованиями:

1.3.2.1 Интервал рабочих температур -0ºС…50ºС

1.3.2.2 Относительная влажность - до 80% при температуре 25ºС

1.3.2.3 Атмосферное давление - 86…106 кПа (650…800 мм.рт.ст.).

Хранение производить в помещениях свободных от пыли, агрессивных газов, паров

кислот и щелочей, других вредных примесей, вызывающих коррозию.

1.4 Описание работы и характеристик ППКОП «HUNTER-PRO»

1.4.1 Резервное питание (аккумулятор)

В объектовом приборе «Hunter-Pro» предусмотрено подключение аккумулятора на-

пряжением 12 В. Напряжение заряда аккумулятора - 13,8 В. Объектовый прибор тестирует

аккумулятор двумя способами.

Тест, который проверяет аккумулятор на обрыв контактных проводов, плохие контак-

ты и т.п. Производится непрерывно раз в 20…30 с.

Тест «Под нагрузкой». Производится при следующих условиях:

• при постановке на охрану;

• ежедневно в 24:00, автоматически;

• нажатием клавиши [BACK] после ввода главного кода;

• нажатием и удержанием клавиши [BACK] без ввода главного кода;

• при подключении питания к прибору.

При не выполнении теста «Под нагрузкой» прибор отреагирует на это, как на неис-

правность.

1.4.2 Программируемый пользователем телефонный коммуникатор

В ППКОП «Hunter-Pro» встроен программируемый телефонный коммуникатор, позво-

ляющий прибору дозваниваться по запрограммированным пользователем четырем част-

ным телефонным номерам, а так же дополнительному частному телефонному номеру,

программирующемуся на одиночную постановку на охрану.

Коммуникатор дозванивается по этим номерам при запрограммированных событиях.

Коммуникатор идентифицирует состояние телефонной линии («свободно», «занято»), что-

бы быстро установить надежное соединение. Прибор дважды дозванивается по каждому

из запрограммированных номеров и передает тоновый сигнал тревоги. После передачи

тонового сигнала прибор переходит в режим ожидания инструкций.

Коммуникатор прерывает цикл дозвона в следующих случаях:

• прибор был снят с охраны;

• по телефону был получен сигнал «Отключить сирену/коммуникатор»;

• все звонки по запрограммированным телефонам были выполнены.

Объектовый прибор «Hunter-Pro» позволяет контролировать объект через телефон-

ную линию (см. п.1.4.7). Если к прибору подключен голосовой модуль VU-20, коммуникатор

не будет передавать тревожный тоновый сигнал, а передаст ранее записанное в голосо-

вой модуль сообщение.

1.4.3 Связь с центральной станцией по телефону

Объектовый прибор «Hunter-Pro» может передавать сообщения на центральную

станцию как по телефону, так и по радиоканалу. Объектовый прибор поддерживает раз-

личные форматы передачи данных. Наиболее полное использование потенциала объек-

тового прибора будет достигнуто при использовании PAF- протокола фирмы «Pima Elec-

tronics Systems Ltd.» (Pima Advanced Format).

Каждому событию может быть присвоен уникальный код в соответствии с требова-

ниями клиента и станции мониторинга.

Особенности:

Передача любого сообщения зависит от соответствующей опции в меню техника, т.е.

для каждого типа событий существует возможность программирования сообщения о нем

на Центральную Станцию. Например, возможно отменить сообщение о постановке на ох-

рану/снятии с охраны по телефонной линии, вместе с тем оставив сообщение по радиока-

налу (для разгрузки телефонной линии).

Если сообщение о неисправности передается на центральную станцию, то также бу-

дет передано событие о восстановлении функциональных способностей. Например, в

случае падения напряжения резервного питания, после того, как резервное питание вос-

становится, на центральную станцию будет передано сообщение о том, что напряжение

резервного питания восстановилось.

Для дозвона на станцию мониторинга могут быть запрограммированы четыре теле-

фонных номера, причем порядок дозвона по ним также программируется. В случае не-

удачного соединения прибор будет использовать следующий телефонный номер и так до

тех пор, пока связь не будет установлена. При успешной связи со станцией мониторинга

будут переданы все, не переданные ранее события, накопленные к этому моменту во

внутренней памяти прибора.

Каждому прибору может быть присвоен уникальный идентификационный номер (но-

мер объекта) в диапазоне от 1 до 8000, а так же протокол связи с центральной станцией,

устанавливающий типы форматов для передачи сообщений по телефону и радио. «Hunter-

Pro» обладает возможностью проверки соединения с центральной станцией, причем про-

цесс соединения, а так же его результат, отображаются на клавиатуре. Для этого необхо-

димо ввести код техника (по умолчанию 1234) не вводя предварительно главный код. То-

гда, если в течении 4 минут произойдет соединение по телефонной линии с центральной

станцией, процесс соединения будет показан на дисплее клавиатуры. Чтобы досрочно

выйти из режима проверки соединения, нажать и удерживать клавишу [ЧАСЫ].

1.4.4 Связь с центральной станцией по радио

Объектовый прибор «Hunter-Pro» может передавать сообщения на центральную

станцию по радиоканалу. Параметры передачи программируются при установке.

Передача сообщений и их контроль такие же, как и при соединении по телефонной

линии. Возможно установить разные номера объектов для телефонной линии и радиока-

нала.

1.4.5 Алгоритм передачи сообщений на центральную станцию, установ-

ленный заводскими настройками

1.4.5.1 Только по телефонной линии:

ППКОП осуществляет набор номера ЦС для передачи сообщений в течение 10 минут

с 3-х минутной паузой в наборе в середине этого цикла. Если в течение этих 10 минут со-

общение так и не было передано на центральную станцию, набор будет прекращен. На эк-

ране клавиатуры будет выдано сообщение, а также в память прибора будет записано со-

бытие о неисправности.

1.4.5.2 Только по радиоканалу:

Каждое сообщение передается 5 раз. Между каждой посылкой существует пауза не-

сколько секунд. Если в буфере ППКОП накопилось несколько сообщений, то сначала пе-

редается одно сообщение 5 раз, затем следующее сообщение 5 раз, и т.д.

1.4.5.3 По телефонной линии и радиоканалу:

Сначала сообщение передается по один раз по радиоканалу. Если в буфере ППКОП

накопилось несколько сообщений, то все они будут переданы последовательно, один раз

каждое событие. После этого ППКОП передает сообщения по телефонной линии. Если со-

общения были приняты центральной станцией, передача прекращается. В противном слу-

чае, все сообщение вновь передаются по радиоканалу по одному разу каждое. После это-

го ППКОП возобновляет передачу сообщений по телефонной линии. Количество таких

циклов - 5.

1.4.6 Как войти в систему, не зная главного кода

Чтобы предоставить пользователю максимальную защиту, невозможно программиро-

вать систему, не зная главного кода. Когда неизвестен главный код (например, забыт), вы-

полните следующие действия:

1.4.6.1 Отключите основное питание

1.4.6.2 Откройте корпус прибора

1.4.6.3 Отключите резервное питание (аккумулятор)

1.4.6.4 Подождите несколько секунд

1.4.6.5 Подключите резервное питание (аккумулятор)

1.4.6.6 Подождите появления стандартной надписи на дисплее клавиатуры

1.4.6.7 Введите заводской главный код (5555)

1.4.6.8 Запрограммируйте новый главный код (старый главный код посмотреть не-

возможно)

1.4.6.9 Закройте корпус прибора

1.4.6.10 Подключите основное питание

После подключения резервного питания вход в систему по заводскому коду возможен

в течении 30 секунд. Если у Вас не получилось войти за это время, повторите пп. 1.4.6.2. -

1.4.6.10. Если аккумулятор разряжен, используйте основное питание.

1.4.7 Удаленный контроль по телефонной линии

Объектовый прибор «Hunter-Pro» имеет возможность управления при помощи теле-

фона с цифровым номеронабирателем. Для управления объектовым прибором через те-

лефонную линию проделайте следующее:

1.4.7.1 Наберите телефонный номер подключенной к объектовому прибору телефон-

ной линии.

1.4.7.2 Дождитесь длительного идентификационного тонального сигнала объектового

прибора после того, как соединение будет установлено. Если Ваш телефон находится в

режиме импульсного набора, переведите его в тональный режим.

1.4.7.3 По окончании тонального сигнала введите путем набора на клавиатуре теле-

фона главный код.

1.4.7.4 Объектовый прибор должен ответить подтверждающим тоном, по которому

можно определить его состояние. Длительный постоянный тон означает, что прибор в со-

стоянии «снят с охраны», прерывистый - в состоянии «охрана».

По окончании подтверждающего тона, используя кнопки телефона можно выполнить

следующие операции:

[1] Поставить прибор на охрану;

[2] Снять прибор с охраны;

[4] Перевести прибор в режим «Дом 1»;

[5] Включить реле;

[6] Отключить реле;

[7] Перевести прибор в режим «Дом 2»;

[8] Активизация микрофона (если подключен);

[9] Выключение сирен и телефонного коммуникатора.

Заводские настройки прибора не позволяют удаленно снимать его с охраны. Для раз-

решения этой опции см. п.3.2.18.3

Особенности:

После нажатия кнопки телефона (передачи команды), прибор отвечает двумя корот-

кими тональными сигналами подтверждения.

Прибор не реагирует на телефонные команды, пока передаются тональные сигналы

подтверждения, либо пока включен микрофон. Перед подачей команды убедитесь, что не

передаются тональные сигналы, а так же, что микрофон отключен. При включении микро-

фона, время его работы составляет 1 минуту, после чего он отключается.

Когда прибор управляется дистанционно, на дисплеях клавиатур, подключенных к

прибору, появляется надпись «Other display is used» («Другая клавиатура используется»).

Эта надпись индицируется в течении всего сеанса связи с телефоном. Прибор не реагиру-

ет на нажатие клавиш клавиатуры и не показывает на дисплее клавиатуры отчета о вы-

полняемых командах.

За один звонок можно передать несколько любых команд.

Если прибор в течении одной минуты не получит ни одной команды, он отключится от

телефонной линии и перейдет в нормальный режим работы. После отключения, однако, в

течении еще одной минуты прибор остается в режиме прослушивания телефонной линии.

В течении этого времени на дисплеях клавиатур, подключенных к прибору, продолжает

индицироваться надпись «Other display is used» («Другая клавиатура используется»).

2 Описание клемм и их назначение

Эскиз печатной платы ППКОП «Hunter-Pro» представлен на рисунке 1. Для облегче-

ния восприятия на рисунке, кроме клеммных колодок для подключения периферийных уст-

ройств, представлены некоторые детали монтажа, а также расположение предохраните-

лей.

Рисунок 1 - Эскиз печатной платы ППКОП «Hunter-Pro»

Для ослабления помех, наводимых прибором, а также наводимых на прибор, исполь-

зуйте стержневой ферритовый фильтр, прикрепленный к корпусу, на который двумя обо-

ротами накрутите все провода, идущие к прибору. Рекомендуется использовать фильтр

типа CN FL или аналогичный.

2.1 Предохранители

На плате установлены два стеклянных предохранителя, защищающих источники ре-

зервного и основного питания, F5 и F6 соответственно, номиналом 5А каждый.

Также на плате установлены самовосстанавливающиеся предохранители F1…F4,

защищающие плату от перегрузки по следующим входам и выходам:

F1 - входы шлейфов, 0,75 А;

F2, F3 - выходы сирен, 1,1 А;

F4 - выход питания клавиатуры, 0,75 А.

2.2 Вход основного питания - AC

14 В переменного напряжения от трансформатора.

2.3 В ход резервного питания - “- +”

Два провода для подключения источника резервного питания. Красный провод под-

ключается к ”+” источника питания, черный провод - к “-“ источника питания. Неправиль-

ное подключение батареи может вывести плату прибора из строя.

2.4 Входы зон - Z1…Z8

К входам зон могут быть подключены шлейфы любых датчиков с «сухими контакта-

ми», а так же к шлейфам четырехпроводных дымовых датчиков. К любому шлейфу можно

подключить 1 или 2 оконечных резистора, или же использовать их без резисторов. Каждая

зона программируется индивидуально и может быть определена как нормально разомкну-

тая, нормально замкнутая, с одним или с двумя оконечными резисторами.

На рисунке 2 представлен способ подключения датчиков к прибору.

Рисунок 2 - Подключение датчиков к ППКОП «Hunter-Pro»

2.4.1 Подключение шлейфа датчиков без оконечного резистора

На рисунке 3 и рисунке 4 представлено формирование шлейфа из нормально ра-

зомкнутых и нормально замкнутых датчиков соответственно, без оконечного резистора.

Рисунок 3 - Формирование шлейфа без оконечного резистора из нормально разомкнутых

датчиков

Рисунок 4 - Формирование шлейфов без оконечного резистора из нормально замкнутых

датчиков

2.4.2 Подключение шлейфов датчиков с одним оконечным резистором

Для защиты шлейфа может быть использован один оконечный резистор, подключае-

мый к шлейфу согласно рисунку 5 и рисунку 6. При этом прибор получает возможность от-

слеживать три состояния шлейфа: норма, тревога, неисправность. Можно использовать

резистор номиналом от 5,1 кОм до 6,8 кОм.

Рисунок 5 - Формирование шлейфов с одним оконечным резистором из нормально ра-

зомкнутых датчиков

Рисунок 6 - Формирование шлейфов с одним оконечным резистором из нормально замкну-

тых датчиков

Оконечный резистор устанавливать непосредственно в последнем датчике шлейфа.

2.4.3 Подключение шлейфов датчиков с двумя оконечными резисторами

Для наиболее полного раскрытия функциональных возможностей рекомендуется ис-

пользовать ППКОП «Hunter-Pro» с двумя резисторами в шлейфе. Это даст возможность

определения четырех состояний шлейфа - обрыв, короткое замыкание, тревога, норма.

Схемы формирования шлейфов с двумя оконечными резисторами представлены на

рисунке 7 и рисунке 8.

Рисунок 7 - Формирование шлейфа с двумя оконечными резисторами из нормально замкнутых датчиков

Рисунок 8 - Формирование шлейфа с двумя оконечными резисторами из нормально ра-

зомкнутых датчиков

Резистор R1 подключать непосредственно к первому датчику шлейфа, R2 - к послед-

нему датчику.

2.5 Выходы питания датчиков - «-+»

Выход питания датчиков, 13,6 В. Защищены самовосстанавливающимся предохрани-

телем (F1 на рисунке 1).

2.6 Вход для подключения ключа - KEY

Вход для подключения ключа постановки/снятия с охраны, а так же выхода приемни-

ка системы радиоуправления постановкой/снятием с охраны. Ключ подключается относи-

тельно любой клеммы “-“ на плате. Выход может быть защищен резистором номиналом

5,1…6,8 кОм. При использовании резистора вход должен быть соответствующим образом

запрограммирован (см. п. 3.2.18.2). Способы подключения ключа показаны на рисунке 6.

Может быть использовано два типа электрических ключей - срабатывание от кратковре-

менного замыкания/размыкания контактов, или же срабатывание от обыкновенного ключа

на два положения (замкнуто/разомкнуто). Тип ключа также должен быть запрограммиро-

ван.

Рисунок 9 - Способы подключения ключа

2.7 Выходы сирен - S1, S2

Два выхода для подключения сирен. Выход каждой сирены защищен самовосстанав-

ливающимся предохранителем 1,1 А.

Могут быть подключены два типа сирен - типа «горн» сопротивлением 8 Ом (без

встроенного генератора, управляется генератором и усилителем прибора); или сирена с

внутренним генератором, а так же пьезосирена, напряжение питание которых составляет

12 В. Тип подключаемой сирены задается положением перемычки JP5 (см. рисунок 1).

При подключении сирен типа «горн» перемычка JP5 должна быть в положении, пока-

занном на рисунке 7 а), для подключения сирены с встроенным генератором следует пе-

реставить перемычку в положение, показанное на рисунке 7 б).

Рисунок 10 - Положение перемычки JP5 при разных типах сирен

а) - при сирене типа «горн»

б) - при сирене с встроенным генератором

Сирена типа «горн» подключается относительно любого “-“ на плате. Имеется воз-

можность использовать два типа тональных сигналов, подаваемых сиреной, которые

предварительно программируются (см п.3.5.15). Способ подключения таких сирен показан

на рисунке 11 а.

Рисунок 11 - Подключение двух типов сирен к ППКОП

Сирена с внутренним (собственным) генератором подключается относительно «+» на

плате, согласно рисунку 11б.

Внимание! При подключении сирены с встроенным генератором, потребляющей ток

более 200 мА, подключите “+” сирены к другому источнику питания, гальванически не свя-

занного с прибором (отдельный источник питания, аккумулятор).

2.8 Подключение к внутреннему реле - RELAY

Контакты подключения к внутреннему реле, смонтированному на плате. Этот выход

может быть использован для активирования внешнего (дежурного) освещения, системы

видеозаписи, внешнего коммуникатора, и т.д. На плате расположены три выхода: С - об-

щий, N.C. - нормально замкнутый и N.O. - нормально разомкнутый (см. рисунок 1). Сраба-

тывание реле может быть вызвано срабатыванием зоны, набором кода на клавиатуре или

командой по телефону.

2.9 Выход для подключения дымовых датчиков - SMOKE

Переключаемый выход “-“ для 4-проводных дымовых датчиков с питанием 12 В, ко-

торые требуют сброса питания для своей переустановки после срабатывания. Если зона

определена как зона с дымовым датчиком, то она может быть переустановлена после

срабатывания 2-мя способами:

1) при переустановке зоны после срабатывания произведет отключение питания

шлейфа на 2 минуты (по умолчанию) путем размыкания “-“ контакта;

2) при нажатии и удержании кнопки [#] на клавиатуре произойдет размыкание выхода

на 2 минуты.

2.10 Клеммы подключения клавиатур - KEYBOARD

На плате смонтированы четыре клеммы для подключения клавиатур. “-“ и “+” для

подключения питания, подключается к соответствующим клеммам на клавиатуре. IN на

контрольном приборе подключается к клемме OUT на клавиатуре. OUT на контрольном

приборе подключается к клемме IN на клавиатуре. Выходы защищены самовосстанавли-

вающимся предохранителем 0,75 А. При использовании клавиатур старого образца (к пла-

те припаяны провода для подключения, а не установлены клеммные колодки), следует

придерживаться следующего правила:

“-“ - коричневый провод,

“+” - красный провод,

OUT на клавиатуре - оранжевый провод

IN на клавиатуре - желтый провод.

К прибору может быть подключено параллельно до 8 клавиатур. К ППКОП «Hunter-

Pro» могут быть подключены следующие клавиатуры: RX-150, RX-160 и RX-180. Клавиату-

ры могут быть подключены в любых комбинациях.

При неверном подключении клавиатуры на ее дисплее будет индицироваться над-

пись «Keyboard not connected»(«Клавиатура не подключена»). Питание клавиатур должно

осуществляться только через прибор.

В случае подключения большого количества клавиатур, на некоторых клавиатурах

может не работать жидкокристаллический дисплей. В этом случае следует подключить

между клеммами «KEYBOARD +» и «KEYBOARD OUT» на печатной плате «Hunter-Pro»

резистор, номиналом 6,8…10 кОм (номинал резистора определяется путем подбора и ле-

жит в данных пределах).

Также возможно подключение клавиатур к разъему KEYBOARD (JP-2).

2.11 Дополнительные программируемые выходы - ALRM И ON/OFF

Эти клеммы могут быть в двух состояниях - отключены или подключены к “-“ («зако-

рочены на землю»). Эти выходы служат для управления периферийным оборудованием в

зависимости от состояния прибора.

Могут быть использованы для различных целей, например, выход ON/OFF отобража-

ет состояние прибора и может быть использован для внешней индикации этого состояния

(см. п. 3.2.5.). Выход ALARM отображает состояние тревоги и может быть использован для

включения внешнего оборудования на время тревоги (например, видеокамеры). При рабо-

те по радио на две частоты к этому выходу подключается управляющий переключением

частот вход передатчика.

Эти выходы гибко программируются под конкретные нужды пользователя. Подробнее

см. п. 3.2.13. Во время программирования, на дисплее клавиатуры выход ON/OFF обозна-

чен как ВЫХ 1, а выход ALARM как ВЫХ 2.

2.12 Входы тамперов TMPR1 И TMPR2

Входы тамперных зон (от англ. to tamper - вторгаться) или, иначе, антисаботажных

зон или зон вторжения. Данные зоны служат для определения, например, открытия корпу-

сов приборов, участвующих в охране. К данным клеммам относительно любого “-“ на плате

ППКОП подключаются тамперы устройств. Могут быть подключены как без оконечного ре-

зистора, так и с ним. При подключении оконечного резистора использовать резисторы но-

миналом 5,1…6,8 кОм. Схема подключения приведена на рисунке 12.

Рисунок 12 - Схема подключения тампера

В качестве тампера должны быть использованы переключатели (кнопки) с нормально

разомкнутыми контактами. Таким образом, при подключении тамперной зоны на клавиату-

ре будет отображаться авария по тамперной зоне, поскольку рабочее состояние тампер-

ной кнопки - контакты закорочены (кнопка нажата).

Входы тамперов могут быть использованы также в качестве иных индикаторов. На-

пример, вход термостата, датчика давления, тревожной кнопки.

По умолчанию прибор запрограммирован так, что оба тампера включены. Если один

или оба этих выхода не используются, это должно быть перепрограммировано (см. п.

3.2.18.2). также должно быть запрограммировано использование оконечного резистора в

тамперной зоне (см. п. 3.2.18.2).

При заводской сборке к входу TMPR1 подключается тампер корпуса прибора.

2.13 Клеммы подключения телефонной линии - LINE И SET

Клеммы LINE предназначены для подключения входящей телефонной линии для

дозвона на центральную станцию и по запрограммированным телефонным номерам.

Клеммы SET предназначены для подключения совместно используемого телефона.

Рекомендуется

подключать устройства, совместно с ППКОП работающие

на одной теле-

фонной линии,

только к этим клеммам для обеспечения правильной фиксации звонков

контрольным прибором.

Рисунок 13 - Подключение телефонной линии

При любых других подключениях к телефонной линии фирма-производитель не га-

рантирует правильную работу ППКОП.

2.14 Клеммы подключения микрофона и голосового модуля - AUD И CON

Клеммы предназначены для подключения микрофона MIC-100 или голосового уст-

ройства VU-20. Вход «AUD +» используется для подключения аудио выхода данных уст-

ройств. Вход CONT для контроля устройства. Не допускается подключение обоих модулей

одновременно. Выход «AUD -» не используется.

Схема подключения приведена на рисунке 14.

Рисунок 14 - Подключение к клеммам CONT и AUD

а) - голосового модуля VU-20;

б) - микрофона MIC-100.

Голосовой модуль VU-20 подключается при помощи проводов, различаемых по цве-

там изоляции. Красный провод - к “+”на плате, черный - к “-“, один из синих проводов к

клемме «AUD +», желтый провод - к клемме «CONT».

2.15 Подключение передатчика или GSM - модуля. РАЗЪЕМ «TRANSMIT-

TER» (JP1)

Разъем служит для подключения передатчика и/или GSM-модуля. Передатчик и

GSM-модуль подключаются при помощи соединительных шлейфов, входящих в комплект к

этим приборам. При подключенном GSM-модуле о его состоянии можно судить по индика-

ции светодиода модуля (см. п. 4.2.22).

2.16 Подготовка прибора и начало работы

Перед подключением питания подключите необходимые периферийные устройства к

ППКОП. За основу можно взять схему на рисунке 14. На данной схеме показано:

• подключение обоих тамперов с оконечными резисторами;

• подключение сирен типа «горн»; подключение нормально разомкнутого ключа с

оконечным резистором; к зоне 8 показано подключение нормально замкнутого

датчика с оконечным резистором;

• к зоне 6 показано подключение нормально разомкнутого датчика с оконечным

резистором; к зоне 3 показано подключение нормально замкнутого датчика с

двумя резисторами.

Внимание! Невозможно одновременно формировать шлейфы с одним и двумя око-

нечными резисторами. На рисунке 15данный вариант представлен в качестве примера.

Внимание! Перед подключением шнура питания убедитесь, что он не подключен к

сети 220В.

Рисунок 15 - Типовая схема возможных подключений

Подключите три провода питания к клеммной колодке блока первичного питания

(БПП). Убедитесь, что провода подключены в правильном порядке («земля», «нейтраль-

ный» и «фаза»). Убедитесь, что выход трансформатора подключен к соответствующим

клеммам на плате.

Проверьте сопротивление между «землей» контрольного прибора и шиной заземле-

ния, а так же между любой клеммой “-“ на плате и «землей» контрольного прибора при по-

мощи омметра. Сопротивление между любыми из этих точек не должно превышать 1 Ом.

Внимание! Убедитесь в исправности предохранителей на блоке питания, а так же

предохранителей на печатной плате. запрещается использовать предохранители других

типов и номиналов.

Подключите резервное питание (аккумулятор). Подключите основное питание.

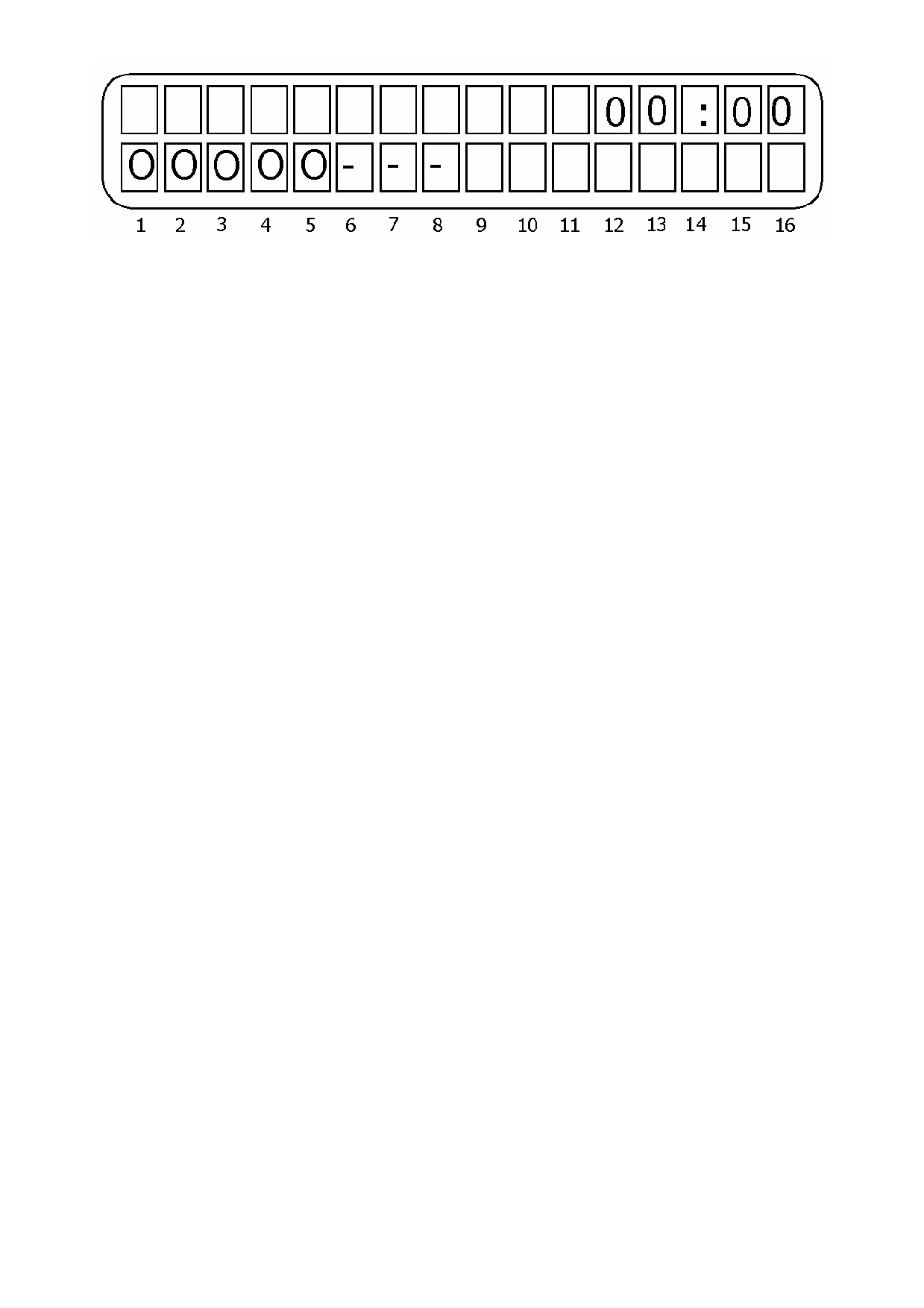

После инициализации клавиатуры, на дисплее будет индицироваться 00:00 в поле

времени, а так же статус зон. Введите главный код (по умолчанию 5555) и нажмите кнопку

[ЧАСЫ].

Введите текущие время и дату.

3 Описание программных функций и операций

ППКОП «Hunter-Pro» поставляется с запрограммированными заводскими параметра-

ми. Если возникает необходимость перепрограммировать предустановленные заводские

параметры, а так же запрограммировать пользовательские параметры (например, теле-

фонные номера, наименования зон и т.п.), это можно проделать следующими способами:

• запрограммировать вручную на месте при помощи клавиатуры RX-150 или RX-

160;

• запрограммировать на месте при помощи программатора PRG-1000, подклю-

чаемого к клавиатурам RX-150/RX-160, и дающего возможность быстро запро-

граммировать одну из двух, заранее предустановленных в программатор, про-

грамм (см. п.3.2.28.);

• удаленно запрограммировать прибор через телефонную линию при помощи

IBM-совместимого компьютера и модема;

• запрограммировать прибор на месте при помощи IBM-совместимого компьюте-

ра и ПРГУ или LCL-11.

3.1 Меню программирования

В ППКОП «Hunter-Pro» предусмотрены два вида меню программирования - меню

пользователя и меню техника. В меню пользователя можно попасть, введя главный код.

Для того, чтобы попасть в меню техника, введите главный код, нажмите [NEXT], затем

введите код техника.

Невозможно попасть в меню техника, не введя предварительно главный код. Если

забыт главный код или код техника, см. п.1.4.6. Пример экрана клавиатуры для установки

опций приведен на рисунке 16.

Рисунок 16 - Пример экрана клавиатуры

Нажатие любой клавиши, когда вы находитесь в меню техника, приводит ко входу в

соответствующий раздел меню. Для перемещения по разделам меню, выбора необходи-

мых опций используйте клавиши [NEXT] и [BACK]. Для входа в разделы меню, а так же

для подтверждения внесенных изменений используйте клавишу

[ENTR]. Изменение со-

стояния опций производится при помощи клавиши [#]. При работе с опциями в разделах

меню считается, что опция включена, если в знакоместе курсора под обозначением опции

(статус опции) индицируется “+”, и выключена - если “-“. Для отмены любых сделанных

изменений и выхода из разделов меню без подтверждения используйте клавишу [END].

Когда курсор передвигается от одной опции к другой, в области окна, обозначенной

«Описание опции» на рисунке 16, появляется краткое описание опции. В поле, обозначен-

ном на рисунке 16 «Номер зоны» индицируется номер зоны, программирование парамет-

ров которой происходит в настоящий момент. Для быстрого перемещения между зонами

можно использовать цифровые клавиши от 1 до 8.

По умолчанию заводскими настройками установлены следующие коды:

Главный код - 5555;

Код техника - 1234.

Последующие параграфы описывают операции по программированию, выполняемые

в меню техника. Все операции рассматриваются с момента входа в меню техника (после

ввода кода техника).

3.2 Описание функций клавиш в меню техника (дерево разделов)

При введении кода техника Вы получаете доступ к функциям системы, которые не мо-

гут быть доступны пользователю. В данном разделе представлено дерево разделов и оп-

ций меню техника. В некоторых случаях одной клавише назначены несколько разделов

меню. В этом случае для доступа к ним используйте клавишу [NEXT].

Установка чувствительности зон

Особенности зон 1 (24 часа, задержка, и т.д.)

Особенности зон 2

Реакция зон 1 (сирены, коммуникатор и т.д)

Реакция зон 2

Характеристики перекрестных зон

Количество срабатываний

Номер объекта

Формат станции

GSM-модуль

Коды событий (телефон)

Коды событий (радио)

Телефон (звонок, доступ)

Установка телефона ЦС

Установка параметров сирен и реле

Установка параметров автотеста

Параметры системы

Реакция на нажатие клавиш “*” и “#”

Реакция системы в режиме охраны

Реакция системы в режиме снятия

Названия зон

Тест передатчика

Установка времени на вход/выход

Код техника

Предустановочная программа

Быстрый ввод (1,2)

Тест памяти

3.2.1 Установка чувствительности зон

Находясь в меню техника нажмите клавишу [1]. Далее клавишу [ENTR].

Находясь в этом разделе меню можно выставить различное время срабатывания

шлейфа зоны на событие. Время срабатывания можно выставить индивидуально для зон

1, 2 и 3, а так же для зон с 4 по 16 вместе. Чувствительность (время срабатывания) - это

минимальное время, на которое шлейф датчиков зоны должен изменить свое состояние,

чтобы прибор воспринял это как тревогу (событие). Если шлейф изменяет свое положение

менее, чем на установленное время, это изменение состояния игнорируется ППКОП.

Минимальный промежуток времени, который может быть установлен - 50 мс.

Максимальный промежуток времени, который может быть установлен -12,5 с.

Дискретность установки времени - 50 мс.

Пример: Необходимо, чтобы время срабатывания зоны 1 было более 200 мс, а зоны 2

- 400 мс.

Следует установить чувствительность зоны 1 на 4 (4х50 мс=200мс), а чувстви-

тельность зоны 2 на 8 (8х50 мс=400мс).

3.2.2 Особенности зон (1)

Находясь в меню техника нажмите [2]. Появится надпись «Особенности зон».Нажмите

[ENTR]. Введите номер требуемой зоны при помощи цифровой клавиши и нажмите [ENTR].

На дисплее появится раздел меню «Особенности зон».

Характеристики могут быть запрограммированы для каждой зоны. На рисунке 17 при-

веден пример дисплея клавиатуры раздела «Особенности зон».

Рисунок 17 - Экран раздела меню «Особенности зон (1)»

Описание опций (слева направо по рисунку 17):

И - исключение. Зона исключена. ППКОП не будет реагировать на события по этой

зоне ни в одном режиме.

Р - нормально разомкнута. Включить, если используются датчики с нормально ра-

зомкнутыми контактами.

Ч - 24-часовая зона. Зона находится под охраной независимо от режима, в котором

находится ППКОП.

1 - зона активна в режиме «Дом 1». Зона принадлежит к группе зон «Дом 1¹».

2 - зона активна в режиме «Дом 2». Зона принадлежит к группе зон «Дом 2».

В - задержанная зона. При нарушении зоны передача тревоги откладывается на

временной интервал задержки или отменяется совсем снятием прибора с охраны. Поми-

мо входной задержки, на данную зону распространяется действие задержки на выход (см.

п. 3.2.25.).

П - проходная зона. Если есть зона с задержкой по входу, то нарушение этой зоны

последовательно с зоной с задержкой не вызовет тревогу.

¹ Режим «Дом» обычно используют для частичной постановки на охрану нескольких зон. Например, извещатели таких

зон отвечают за охрану периметра (герконы входных дверей, датчики разбития стекла и т.п.) Постановка на охрану в ре-

жиме «Дом» позволит охранять периметр, и одновременно с этим работать внутри помещения.

Б - временной интервал задержки «Б». Если включена, к зоне применяется вре-

менной интервал задержки «Б». (см. п. 3.2.24).

Р - оконечный резистор. Описывает присутствие оконечного резистора в шлейфе

зоны. Чтобы установить количество резисторов в шлейфе, см. п. 3.2.19.1.

Внимание! Если включена задержка на вход, то так же включается и задержка на вы-

ход. Для установки времени задержек см. п. 3.2.25.

3.2.3 Особенности зон (2)

Находясь в меню техника нажмите [2]. Появится надпись «Особенности зон». Нажми-

те [NEXT]. Появится надпись «Особенности зон 2». Нажмите [ENTR]. Введите номер тре-

буемой зоны при помощи цифровой клавиши и нажмите [ENTR]. На дисплее появится раз-

дел меню «Особенности зон 2».

Рисунок 18 - Экран «Особенности зон 2»

Описание опций (слева направо по рисунку 18).

С - количество срабатываний. Зона вызовет событие при срабатывании столько

раз и за то время, которые описаны в разделе меню «Количество сработок» (см. п. 3.2.7.)

Количество срабатываний и время между ними устанавливается в разделе «Количество

срабатываний». Эта функция позволяет избежать ложных срабатываний. Количество сра-

батываний и время между ними устанавливается одинаковым для всех зон. Вы можете

лишь включить или выключить эту опцию для каждой зоны¹.

И - автоматическое исключение. Зона будет автоматически исключена после трех

последовательных срабатываний. После снятия прибора с охраны зона будет снова рабо-

тать в обычном режиме.

И - исключение. Пользователь может исключить зону.

3.2.4 Реакция зон 1

¹ Во всех версиях «Hunter-Pro» ниже версии «Hunter-Pro 2.8» включительно, данная опция называ-

ется «Счетчик импульсов» и обозначается буквой «И». Так же как и соответствующий раздел для

установки параметров количества срабатываний и временных интервалов между срабатываниями.

Номер версии прибора отображается при входе в меню техника, или после нажатия с удержанием

клавиши [ENTR] без ввода главного кода.

Находясь в меню техника нажмите [2]. Появится надпись «Особенности зон». Нажми-

те [NEXT] дважды. Появится надпись «Реакция для зон 1». Нажмите [ENTR]. Введите но-

мер требуемой зоны при помощи цифровой клавиши и нажмите [ENTR]. На дисплее поя-

вится раздел меню «Реакция зон 1».

В этом разделе устанавливаются опции реакции прибора на тревогу по зоне. Реакция

устанавливается для каждой зоны индивидуально. Так, каждая тревога может вызывать

различную реакцию прибора в зависимости от зоны, в которой она произошла.

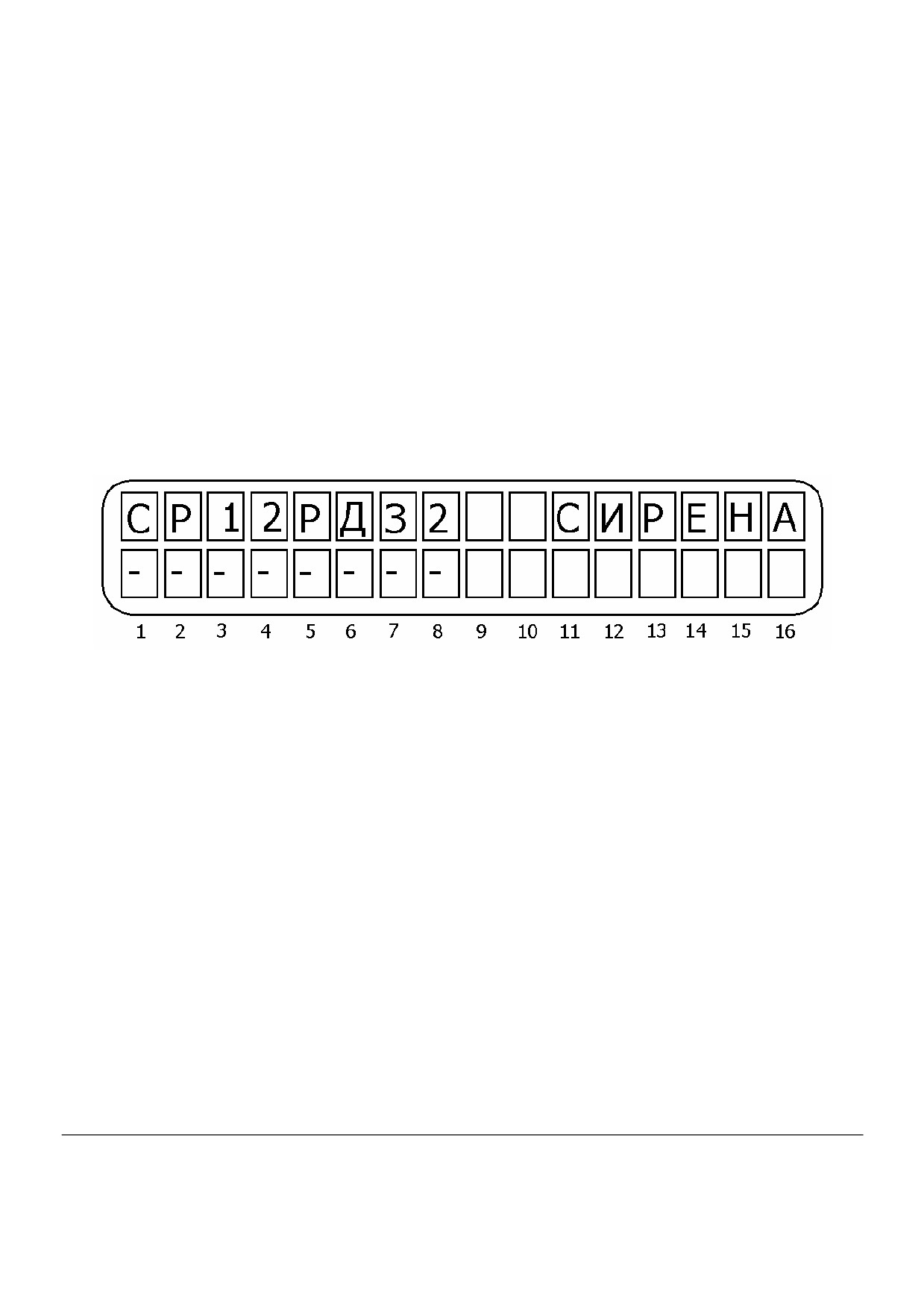

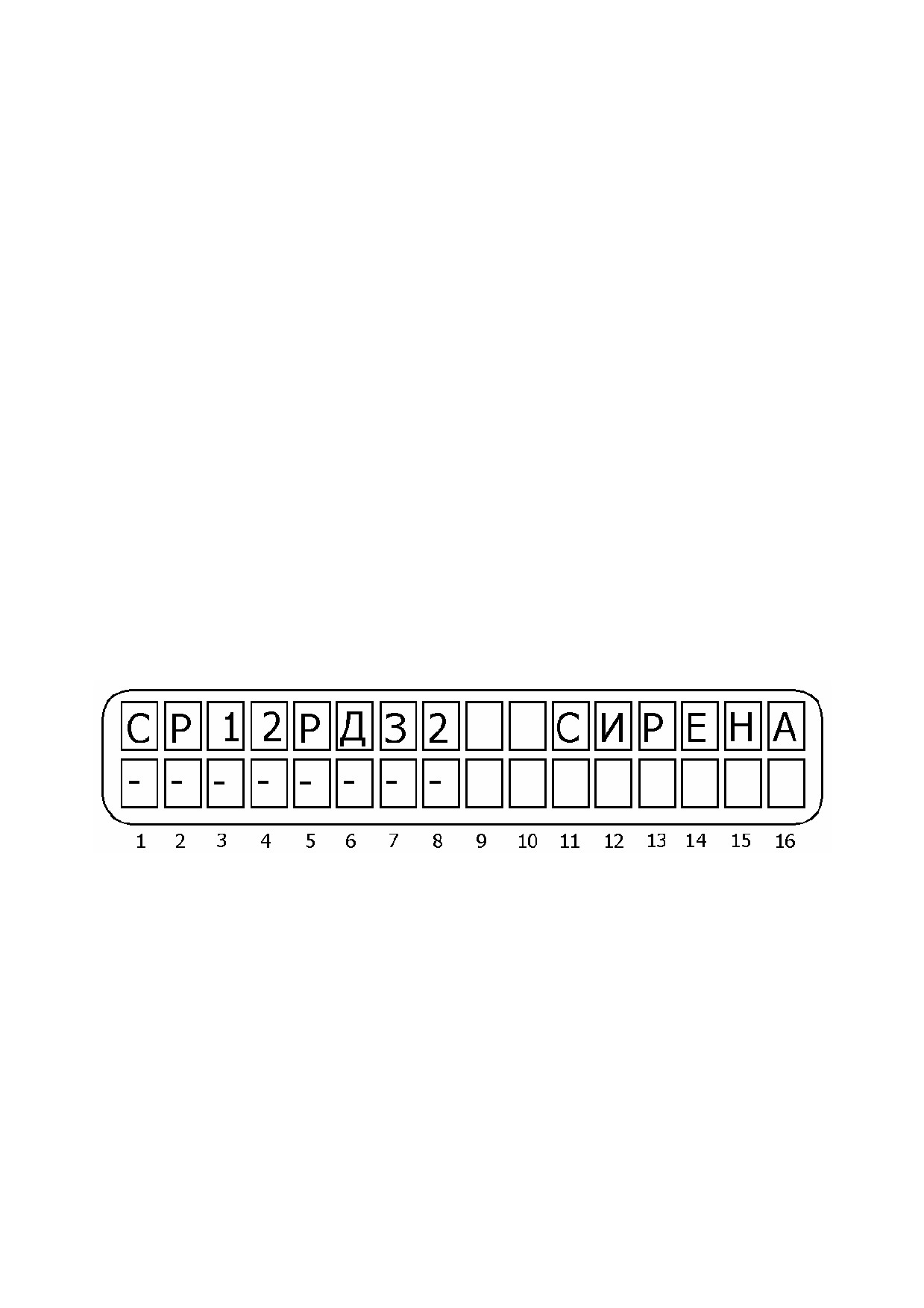

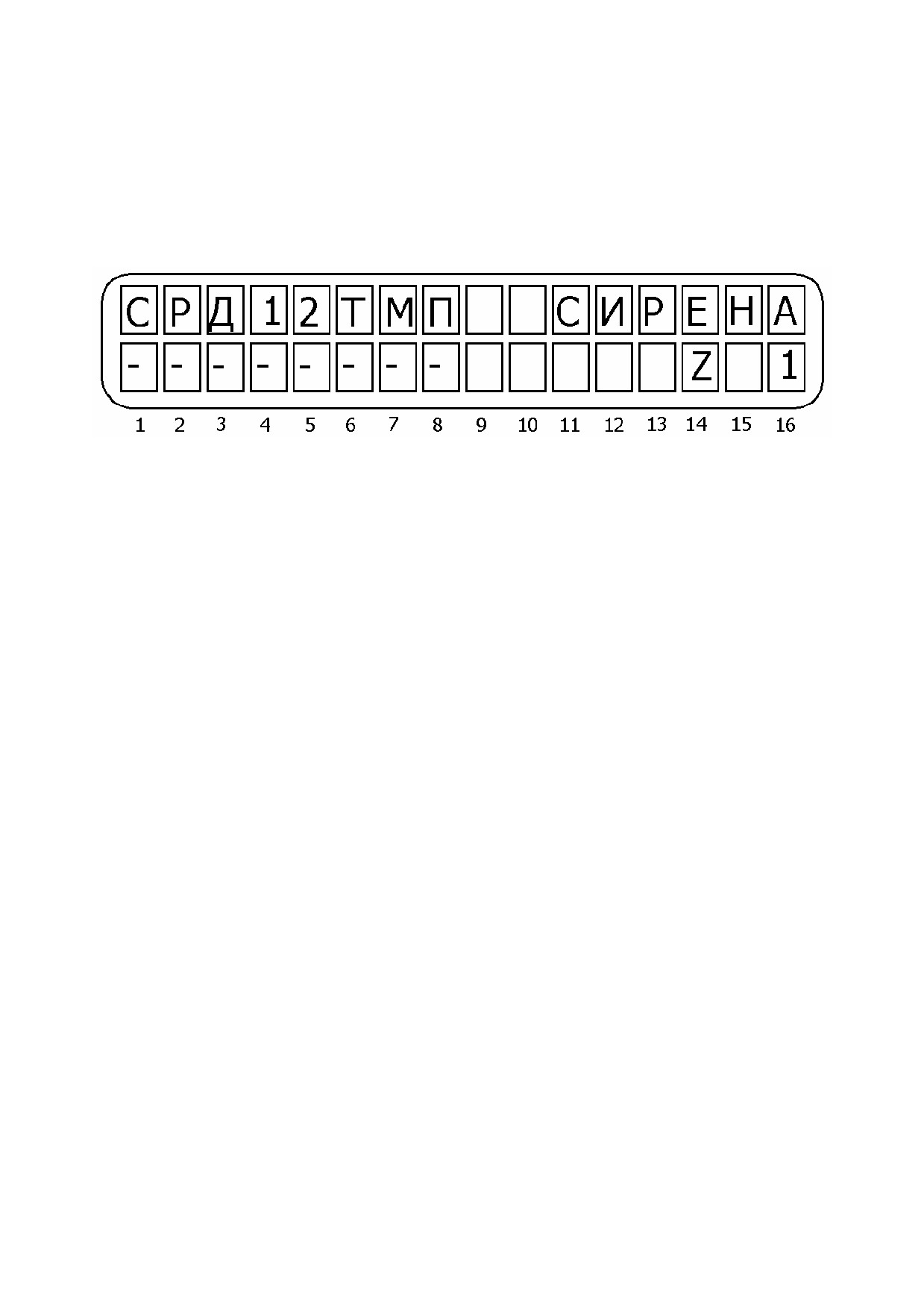

Рисунок 19 - Экран раздела меню «Реакция зон 1»

Описание опций (слева направо по рисунку 19).

С - сирена. Активизация сирены при тревоге по зоне (запуск времени тревоги). Что-

бы установить время активности сирены см. п. 3.2.14.

Р - реле. Срабатывание встроенного реле при тревоге по зоне. Чтобы установить

время срабатывания см. п. 3.2.14.

Д - телефонный коммуникатор (дозвонщик). При тревоге по зоне ППКОП дозвани-

вается по заранее запрограммированному телефонному номеру и передает в линию тре-

вожный тональный сигнал.

1 - ЦСМ1. Сообщать о тревоге на ЦС (по радио и/или по телефону). Причем, при ра-

боте с телефонными линиями, если прибор работает на 2 ЦС, событие будет передавать-

ся на ЦС №1 по первым двум телефонным линиям. Если выключено - сообщение о трево-

ге не будет передаваться.

2 - ЦСМ2. Возможно, если работает на 2 ЦС. События будут передаваться на ЦС №2

по третей и четвертой телефонным линиям.

Т - тон сирены. Если включена, то используется второй из двух возможных тонов

сирены. Применимо только к сиренам типа «горн».

М - микрофон. При коммутации на запрограммированный ранее номер, после пере-

дачи тревожного тона, прибор включает микрофон на прослушивание. Доступно только

при использовании микрофона (MIC-100 или аналогичного). Прослушивание возможно в

течении 40 секунд. Для получения возможности далее прослушивать объект, Ваш телефон

необходимо перевести в режим тонального набора номера. В течении 10 секунд после

прекращения работы микрофона наберите главный код на клавиатуре телефона. После

получения тонального сигнала подтверждения, нажмите 8 на телефоне. Прибор включит

микрофон еще на минуту. При необходимости дальнейшего прослушивания нажимайте 8

на телефоне каждый раз после окончания работы микрофона. Микрофон будет вновь

включаться на одну минуту. Таким же образом можно активировать голосовой модуль VU-

20 (если подключен вместо микрофона).

П - пожарный датчик. При переустановке шлейфа зоны подача напряжения питания

на выход SMOKE будет прекращена на 2 минуты, чтобы переустановить датчики.

3.2.5 Реакция зон 2

Нажмите [2]. Появится надпись «Особенности зон». Нажмите [NEXT] трижды. Появит-

ся надпись «Реакция для зон 2». Нажмите [ENTR]. Введите номер требуемой зоны при по-

мощи цифровой клавиши и нажмите [ENTR]. На дисплее появится раздел меню «Реакция

зон 2».

Рисунок 20 - Экран «Реакция зон 2»

Описание опций (слева направо по рисунку 20).

1- выход 1. Включение выхода ON/OFF. Если ни одна из зон не запрограммирована

на активацию этого выхода при тревоге, выход индицирует состояние ППКОП. Отключен -

прибор не на охране. Закорочен на землю - прибор на охране.

2 - выход 2. Включение выхода ALRM. Если ни одна из зон не запрограммирована

на активацию этого выхода при тревоге, выход работает параллельно звуковому сигналу

клавиатуры. Т.е. когда клавиатура издает звуковой сигнал, выход закорочен на землю.

Может использоваться для внешней звуковой индикации работы клавиатуры.

3.2.6 Перекрестные зоны

Находясь в меню техника нажмите [2]. Появится надпись «Особенности зон». Нажми-

те [NEXT] четыре раза. Появится надпись «Перекрестные зоны». Нажмите [ENTR].

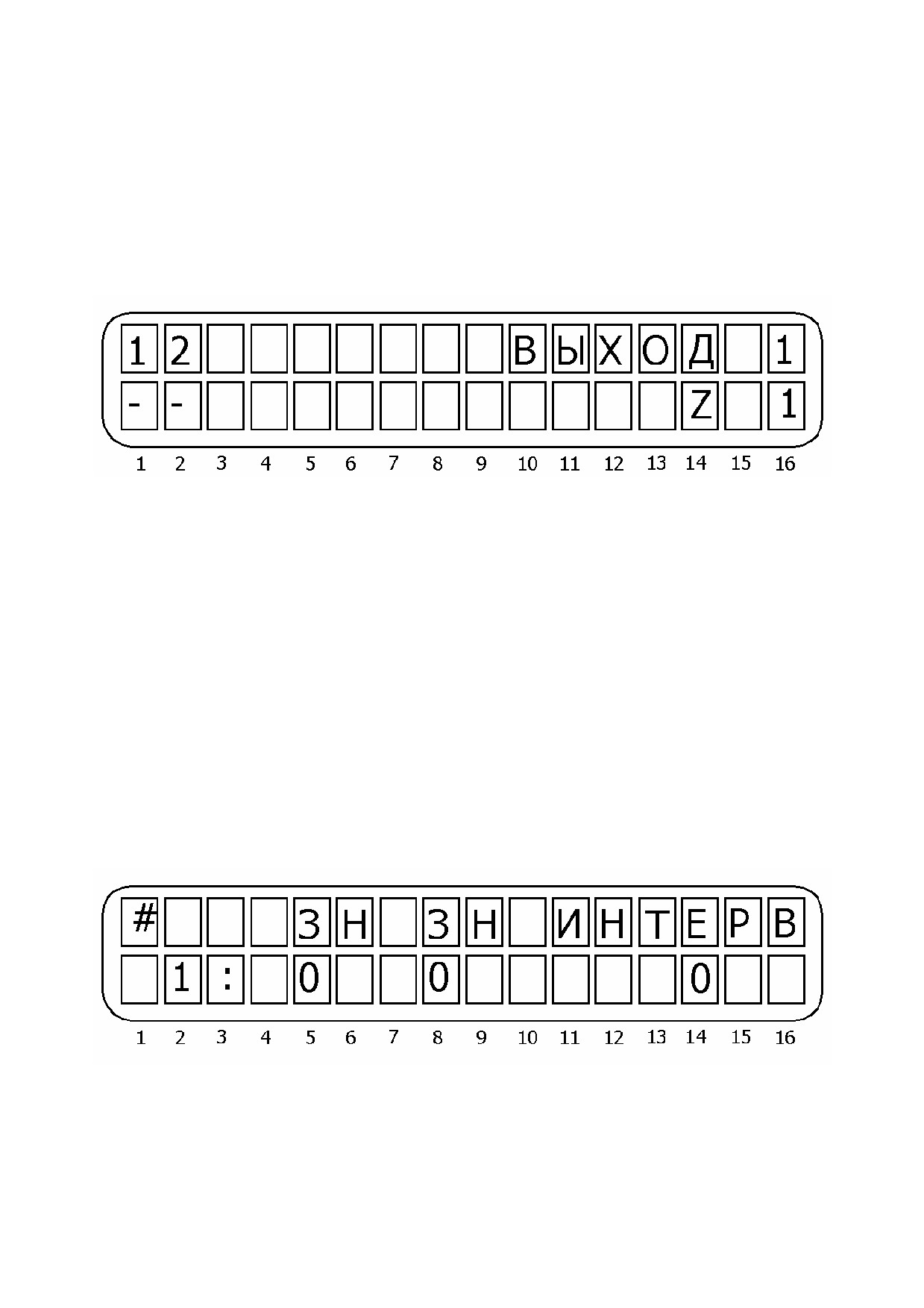

Рисунок 21 - Раздел меню «Перекрестные зоны»

Вы окажетесь в разделе меню «Перекрестные зоны¹». В данном разделе описывает-

ся комбинация из двух обоюдозависимых зон, которые вызовут тревогу только если будут

нарушены обе и за назначенный промежуток времени. Каждые две такие зоны составляют

группу перекрестных зон, номер которой индицируется перед номерами зон на дисплее.

Таким образом, может быть до 4 таких групп (до 8 при использовании расширителя).

Пример:

Необходимо, чтобы совместное нарушение пятой и третей зон в течении 40 секунд

вызывало тревогу. В остальных случаях необходимо отсутствие реакции прибора.

Следует установить в данном пункте меню в любом порядке зону 5 и зону 3 и вве-

сти временной интервал 40 секунд.

В таком случае нарушение одной из зон вызовет тревогу, если другая была нару-

шена в течении 40 секунд. Если вторая зона будет нарушена через временной интервал

более 40 секунд, или не будет нарушена вообще, тревога передана не будет.

3.2.7 Количество срабатываний

Находясь в меню техника нажмите [2]. Появится надпись «Особенности зон». Нажми-

те [NEXT] пять раз. Появится надпись «Кол-во сработок²». Нажмите [ENTR].

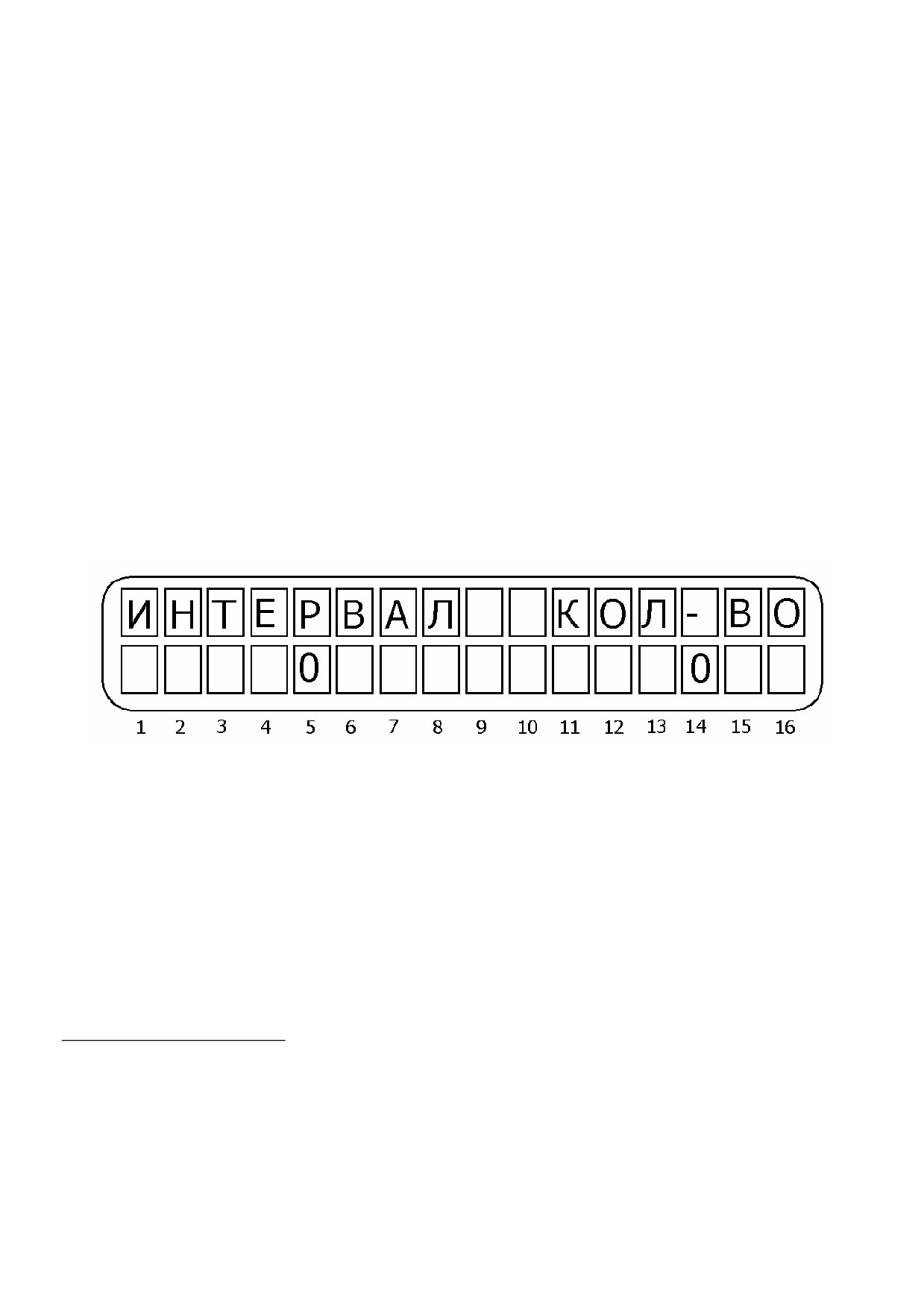

Рисунок 22 - Раздел меню «Количество сработок»

Данная опция устанавливает количество срабатываний шлейфа за определенный ин-

тервал времени, которое вызовет тревогу. В поле «интервал» задается временной интер-

вал в секундах между двумя срабатываниями, в поле «кол-во» - количество срабатываний,

необходимых для тревоги. Перемещение между полями осуществляется при помощи кла-

виш [NEXT] и [BACK]. Если интервал времени между двумя срабатываниями был более

установленного, то тревога передана не будет и со следующего срабатывания отсчет ко-

личества срабатываний пойдет заново.

¹ Во всех версиях «Hunter-Pro» ниже версии

«Hunter-Pro 2.8» включительно, данная опция

называется «Проходные зоны». Номер версии прибора отображается при входе в меню техника,

или после нажатия с удержанием клавиши [ENTR] без введения главного кода

² Во всех версиях «Hunter-Pro» ниже версии

«Hunter-Pro 2.8» включительно, данный раздел

меню называется «Счетчик импульсов», а поле «Кол-во» называется полем «Счетч.». Номер вер-

сии прибора отображается при входе в меню техника, или после нажатия с удержанием клавиши

[ENTR] без введения главного кода.

Эти параметры устанавливаются для всего прибора. Можно лишь выбрать, включать

данную опцию по определенной зоне, или нет.

3.2.8 Номер объекта

Находясь в меню техника нажмите [3]. На дисплее появится надпись «Номер объек-

та». Нажмите [ENTR].

Рисунок 23 - Раздел меню «Номер объекта»

Вы попадете в раздел меню, где устанавливается номер объекта. «Hunter-Pro» по-

зволяет раздельно задать номер объекта как для работы по радиоканалу, так и для рабо-

ты по телефонной линии. Номер объекта телефонной линии выставляется в поле «Т:», а

номер объекта для радиоканала в поле «Р:». Перемещение между полями осуществляет-

ся при помощи клавиш [NEXT] и [BACK]. ППКОП позволяет задать уникальный номер объ-

екта каждой области, если произведено разделение на области. Таким образом один при-

бор может быть разделен на 8 независимых объектов (областей), а при использовании

расширителя - на 16, и каждому из этих объектов может быть присвоен уникальный номер

объекта. Причем номера объектов для радиоканала и телефонной линии могут быть раз-

личными. Не должно быть одинаковых номеров объектов в пределах одной станции мони-

торинга, если только эти номера не принадлежат одному физическому объекту и исполь-

зуются для описания его по телефонной линии и радиоканалу.

Все области будут считаться принадлежащими тому же объекту, что и первая об-

ласть, если для них не установлено иного (номера объектов этих областей выставлены в

0). Наибольший номер, который может быть присвоен объекту, составляет для системы

работающей в PAF-формате - 7999. При работе в других форматах наибольший номер

объекта необходимо уточнить у производителя станции мониторинга.

Если все номера объектов выставлены в 0, это значит, что номер объекта не задан, и

связь с центральной станцией устанавливаться не будет.

3.2.9 Формат станции

Находясь в меню техника нажмите [3]. На дисплее появится надпись «Номер объек-

та». Нажмите [NEXT], потом [ENTR]. Вы окажетесь в разделе «Формат станции». В данном

разделе выставляется формат станции мониторинга, на которую будет передавать сооб-

щения прибор.

Рисунок 24 - Раздел меню «Формат станции»

Установите формат станции для работы по телефону (в двух первых полях) и для ра-

боты по радио (в одном поле (Р= ). Для подтверждения введенных данных нажмите

[ENTR]. Вы окажетесь в разделе меню «Формат станции 2». В этом разделе можно уста-

новить формат второй станции для работы по телефону, если вы ее используете. Если

вторая станция не используется, оставьте нули в полях формата. Подтвердите сделанные

изменения нажатием клавиши [ENTR].

Вы окажетесь в разделе меню «Ожидание подтверждения». Выставьте время ожида-

ния подтверждения в секундах, которое «Hunter-Pro» будет ждать ответа от центральной

станции при использовании телефонной линии. Минимальное время ожидания составляет

20 секунд. Для подтверждения сделанных изменений нажмите [ENTR].

Вы окажетесь в разделе меню «Режимы дозвона¹». ППКОП «Hunter-Pro» позволяет

запрограммировать до четырех телефонных номеров для связи с ЦСМ. Прибор может, та-

ким образом, организовывать связь с двумя центральными станциями по двум телефон-

ным линиям с каждой, или с одной центральной станцией по одной, двум, трем или четы-

рем телефонным линиям, а так же на четыре центральные станции по одной телефонной

линии на каждую. Прибор будет дозваниваться на центральную станцию до тех пор, пока

не установит соединение и не передаст все не переданные события, накопленные к тому

моменту. Дозвон осуществляется в том порядке, в котором номера телефонов были запро-

граммированы. После передачи сообщений дозвон прекращается.

При работе с двумя центральными станциями первые два телефонных номера отно-

сятся к первой центральной станции, а вторые два - ко второй.

Далее описаны возможные опции для раздела меню «Режимы дозвона». Опция уста-

навливается вводом соответствующей цифры в данном разделе меню и последующим

нажатием [ENTR].

0 - одна станция мониторинга. Все четыре телефонных номера принадлежат одной

станции мониторинга. Событие будет передаваться по всем четырем телефонным номе-

¹ Во всех версиях «Hunter-Pro» ниже версии «Hunter-Pro 2.8 RS» включительно, данный раздел

меню называется «Распределение телефонов ЦС». Номер версии прибора отображается при вхо-

де в меню техника, или после нажатия с удержанием клавиши [ENTR] без введения главного кода.

рам до тех пор, пока не будет передано (не будет получен тоновый сигнал подтверждения

о принятии сообщения от станции).

1 - две станции мониторинга. Первые два телефонных номера относятся к первой

станции мониторинга, третий и четвертый - ко второй. Вы можете установить передачу

события либо к одной из станций, либо к обеим. Таким образом, событие передается сна-

чала к первой станции мониторинга по первому телефону. Если он не отвечает, то по вто-

рому. Если и по второму событие не передается, то цикл начинается сначала.

Если сообщение необходимо передать обеим ЦС, то прибор будет также последова-

тельно набирать третий и четвертый номер.

2 - поддержка нескольких станций. В данном режиме каждый телефонный номер

принадлежит одной станции. Максимальное количество станций - четыре. Станции разби-

ваются на две группы по две станции в каждой, причем первой группой будут станции с

первым и вторым номерами телефонов, а второй - с третьим и четвертым. Формат для

телефонной линии для станций в одной группе должен быть одинаков. Прибор будет от-

правлять сообщение обеим станциям в группе. Если прибору не удается с первого раза

дозвонится на одну из ЦС, то он повторит попытку дозвона по этому же номеру.

Когда «Hunter-Pro» работает на две станции мониторинга, можно запрограммировать

различные телефонные форматы для каждой станции. Однако, поскольку коды событий

идентичны, смена кодов при некоторых комбинациях форматов может быть недопустима.

Возможные комбинации перечислены в таблице 2.

Таблица 2 - Таблица совместимости кодов событий в различных форматах

Коды событий для

Формат ЦС 1

Формат ЦС 2

передачи на ЦС 1

передачи на ЦС2

Согласно запрограм-

PAF

мированным

Согласно запрограм-

Согласно заводским

American

PAF

мированным

настройкам

Согласно запрограм-

American

мированным

Согласно запрограм-

Contact ID

мированным

Согласно запрограм-

Согласно заводским

American

Contact ID

мированным

настройкам

Согласно запрограм-

Согласно заводским

PAF

Contact ID

мированным

настройкам

Согласно запрограм-

Согласно заводским

Contact ID

PAF

мированным

настройкам

В таблице 2:

- American - импульсные коды типа Universal High Speed, Radionics Fast и т.д., а так

же DTMF -код.

- Согласно запрограммированным [кодам] - код события предается как запрограмми-

рован. Например, при тревоге по зоне 1 будет передан код 31.

- Согласно заводским настройкам - независимо от того, что запрограммировано

пользователем, код события будет передан согласно заводским настройкам. Т.е., напри-

мер, при тревоге по зоне 1 на первую ЦС будет передан код запрограммированный поль-

зователем, а на вторую - код, установленный для этого события в PAF-формате.

После установки необходимых режимов дозвона и нажатия [ENTR] вы попадете в

раздел меню «Количество посылок». Здесь можно установить количество посылок по ра-

дио на отработку одного события. По умолчанию это величина составляет 5.

3.2.10 Коды событий

Нажмите [3]. На дисплее появится надпись «Номер объекта». Нажмите [NEXT] дваж-

ды, потом [ENTR]. Вы окажетесь в разделе «Коды событий».Введите необходимые коды и

для подтверждения нажмите [ENTR].

Коды могут состоять из одного или двух разрядов в зависимости от формата станции.

Каждый разряд кода может содержать величину от 0 до 15 в соответствии с правилами

шестнадцатеричной системы счисления¹. Буквенные разряды кода вводятся при помощи

последовательных нажатий клавиши [*] в следующем порядке A→B→C→D→E→F. Т.е. для

того, чтобы ввести, например, D, соответствующую числу 13 в шестнадцатеричной систе-

ме счисления, следует последовательно нажать [*] четыре раза. Цифры от 0 до 9 вводятся

при помощи цифровых клавиш.

Каждый экран включает в себя несколько параметров (возможность программирова-

ния кодов для нескольких событий). Описание сокращений приведено в таблице 3.

Таблица 3 - Описание кодов событий

Сокращение

Описание функции

З1,З2…З16

Тревога по соответствующей зоне (от 1 до 16)

Неисправность по зоне (от 1 до 16), при подключенном оконечном ре-

Н1,Н2…Н16

зисторе

Сброс зоны и переустановка на охрану (от 1 до 16) после окончания

времени работы сирены. Если зона не запрограммирована на автома-

С1,С2…С16

тическую переустановку, это сообщение придет только при снятии

прибора с охраны.

ТМ1, ТМ2

Коды сообщения о срабатывании тампера (1 или 2),

220

Код сообщения о неиспраности основного питания

АКБ

Код сообщения о понижении напряжения резервного питания

Код сообщения об очень низком напряжении резервного питания (ме-

ПН

нее 9 В)

ТЕЛ

Код сообщения о неисправности телефонной линии

ППД

Код сообщения о низком напряжении питания датчиков

¹ Шестнадцатеричная система счисления строится из того, что основу системы составляют 16

цифр, от 0 до 15, причем цифры от 0 до 9 обозначаются также, как и в десятеричной системе, а от

10 до 15 заменяются первыми 6 цифрами латинского алфавита. Т.о. 10=A; 11=B; 12=C; 13=D;

14=E; 15=F. В литературе числа в шестнадцатеричной системе обозначаются буквой “h” после

числа, например: 10h; A3h4; BCh; 3Fh.

Сокращение

Описание функции

ТСТ

Код тестового сообщения

ТРВКН

Код сообщения о нажатии тревожной кнопки

ПОС

Код сообщения о постановке на охрану

СНЯТ

Код сообщения о снятии с охраны

ИСК

Код сообщения об исключенных зонах

О.КОД

Код сообщения о неправильно набранном главном коде (подбор кода)

***

Не используется

Сокращение ВОССТ описывает код события о восстановлении функции, описывае-

мой первой в данной строке. Так, например, если первым событием в строке стоит код

АКБ, т.е. понижение напряжения питания, то ВОССТ в той же строке будет означать код

события, сообщение о котором будет передано, когда напряжение аккумулятора восстано-

вится до нормального.

Изначально прибор настроен для передачи в форматах PAF и Contact ID. В полях ко-

дов событий отображается FF. При использовании других форматов на ЦС будет переда-

ваться код FF.

Код сообщения об очень низком напряжении питания (ПН), переданный на ЦС, сооб-

щает об отсутствии основного питания, а также о том, что аккумулятор разряжен и функ-

ционирование прибора нестабильно. Необходимо срочно заменить аккумулятор или вос-

становить основное питание.

3.2.11 Установки GSM-модуля¹

Находясь в меню техника нажмите [3], затем [NEXT] дважды. На экране появится

надпись «Модуль GSM». Нажмите [ENTR]. Экран раздела меню «Установки GSM-модуля»

отображено на рисунке 25.

Рисунок 25 - Экран раздела меню «Установки GSM-модуля»

Описание опций слева направо по рисунку 25.

¹ Для версии «Hunter-Pro 3.5» и выше. Номер версии прибора отображается при входе в ме-

ню техника, или после нажатия с удержанием клавиши [ENTR] без введения главного кода.

Внимание! Перед эксплуатацией GSM-модуля убедитесь в его правильном включе-

нии по состоянию светодиода (см. п. 4.2.22).

G- GSM- модуль включен. При включенной опции GSM-модуль включен.

E - Передача сообщений о постановках/снятиях через GSM. При включенной оп-

ции события о постановках/снятиях передаются через GSM после первой ошибки при доз-

воне на ЦС. При выключенной опции постановка/снятие передается на ЦС после четырех

последовательных ошибок при дозвоне.

Особенности:

При физическом отсутствии телефонной линии, подключенной к прибору, сообщения

передаются через GSM независимо от состояния данной опции, в т.ч. и сообщения о по-

становке/снятии.

Во время передачи через GSM, ППКОП пытается передать их и через проводную ли-

нию.

R - при работе передавать номер объекта, установленный для радио. Если оп-

ция включена, то при передачи сообщений на ЦС используется номер объекта, установ-

ленный для радиоканала. Если выключена - номер объекта, установленный для телефон-

ной линии.

T - передавать автотест через GSM. Если включено, автоматические тесты пере-

даются и через GSM в том числе.

P - передавать сообщения и через GSM, и по телефону. Если включено - все со-

общения передаются и по телефону, и через GSM.

Подтвердите изменения, нажав [ENTR].

Вы попадете в раздел меню, где устанавливается код района для GSM-канала. В

России данная функция сотовыми операторами не используется.

3.2.12 Установки телефона

Находясь в меню техника нажмите [4]. На дисплее появится надпись «Телефон: зво-

нок, доступ». Нажмите [ENTR]. На дисплее появится надпись «Ном. внеш. линии». В дан-

ном разделе программируется префикс выхода на внешнюю линию, если он необходим.

ППКОП после набора префикса будет ожидать тон внешней линии. При получении

тона будет набран необходимый телефонный номер. Таким образом, устраняется необхо-

димость вводить префикс выхода на внешнюю линию в каждом телефонном номере.

Для подтверждения нажмите [ENTR], для отмены [#].

Внимание! Префикс действует для всех номеров, запрограммированных в память

прибора.

На дисплее появится надпись «Кол-во звонков». В данном разделе меню выставляет-

ся количество звонков, после которых «Hunter-Pro» «поднимет трубку» при звонке на под-

веденную к нему телефонную линию, и будет готов к приему команд при управлении через

телефонную линию. При использовании совместно с прибором телефонного аппарата, вы-

ставьте количество звонков таким, чтобы успевать брать трубку параллельного телефона.

Нажмите [ENTR].

На дисплее появится надпись «Пред. Телефон». Введите номер, который будет

вставляться перед номером любого набираемого телефона.

3.2.13 Телефоны центральной станции

Будучи в меню техника нажмите [4]. Затем [NEXT]. На дисплее появится надпись

«Телефон ЦС». Нажмите [ENTR]. На дисплее появится надпись «Просмотр». Переключе-

ние между различными опциями осуществляется клавишами [BACK] или [NEXT]. Для под-

тверждения опции следует нажать [ENTR].

3.2.13.1 Опция «Просмотр».

Введите желаемый порядковый номер телефона (1-4). На экране появится запро-

граммированный ранее телефонный номер ЦС. Для выхода нажмите [ENTR] или [END].

3.2.13.2 Опция «Ввод».

Будучи в меню «Телефон ЦС» нажмите [ENTR], а затем [NEXT]. Вы попадете в экран

опции «Ввод». Введите порядковый номер желаемого телефона (1-4). На дисплее отобра-

зится ранее введенный номер. Если ранее номеров введено не было, строка номера будет

пустой. Введите желаемый номер (до шестнадцати цифр). Для подтверждения нажмите

[ENTR]. Чтобы стереть ранее введенный номер, вместо [ENTR] нажмите [#].

Если в течении набора номера необходимо выдержать паузу между двумя цифрами

номера, введите [*]. При наборе двух цифр, между которыми введена «*», будет выдержа-

на пауза, длительностью 1 секунда. Например, 9*5551155.

Внимание! При вводе номера таким образом, тон выхода на внешнюю линию не ожи-

дается. Через 1 секунду набор номера будет продолжен независимо, был ли подтвер-

ждающий выход на внешнюю линию тон, или нет. Если необходимо дождаться подтвер-

ждающего тона, запрограммируйте код выхода на внешнюю линию, как указано в п. 3.2.11.

3.2.13.3. Тестирование телефонной линии в ручном режиме.

Будучи в меню «Телефон ЦС» нажмите [ENTR], а затем [NEXT] дважды. Вы попадете

в экран опции «Тест». Введите порядковый номер телефона (1-4), который необходимо

протестировать. На дисплее будет отражен процесс коммуникации с центральной станци-

ей по данному номеру. Нажмите [END] для выхода.

Внимание! При невозможности дозвониться на центральную станцию 8 раз, будет

зарегистрировано событие о неисправности телефонной линии и записано в память при-

бора.

3.2.13.4. Ввод или изменение номера телефона и наименования сервисной организа-

ции.

Будучи в меню «Телефон ЦС» нажмите [ENTR], а затем [NEXT]. Вы попадете в экран

опции «Ввод». Нажмите [5], на дисплее появится наименование и телефон текущей сер-

висной организации. По умолчанию в данном разделе отображается надпись «Сервис

PIMA». Введите необходимые данные согласно приложению 1. Для подтверждения на-

жмите [ENTR], для отмены, или удаления, [#].

3.2.14 Установка параметров сирен, реле и дополнительных выходов

ППКОП «Hunter-Pro» предоставляет возможность программировать различные пара-

метры работы сирен, соответственно с требованиями пользователя. Для этого, находясь

в меню техника, нажмите [5]. На дисплее появится надпись «Сирены и реле. Нажмите

[ENTR].На дисплее появится надпись «Время тревоги». Нажмите [ENTR] для входа раздел

меню, для перемещения между опциями используйте [BACK] или [NEXT]. Для редактиро-

вания доступны следующие опции:

СИРЕНА - выставляется время звучания сирены в момент тревоги в секундах. По

умолчанию - 240 с.

РЕЛЕ - Время активации встроенного реле, в секундах. При вводе значения 9999 ре-

ле будет активировано до момента, пока прибор не будет снят с охраны. По умолчанию -

240 с.

ВЫХ - Время активизации всех выходов на блоке дополнительных выходов OUT-

1000, в секундах. По умолчанию - 240 с.

Для подтверждения нажмите [ENTR]. Вы окажетесь в разделе меню «Выходы». Здесь

вы сможете установить время действия выходов ON/OFF и ALRM. Для редактирования

доступны следующие опции:

ВЫХ1 - Выход ON/OFF. Во время тревоги данный выход закорачивается на «землю».

В данном пункте меню можно выставить время работы, в секундах. При вводе значения

9999 на выход будет подаваться “-“ до момента, пока прибор не будет снят с охраны. По

умолчанию - 240 с.

ВЫХ2 - Выход ALRM. Выход ON/OFF. Во время тревоги данный выход закорачивает-

ся на «землю». В данном пункте меню можно выставить время работы, в секундах. При

вводе значения 9999 на выход будет подаваться “-“ до момента, пока прибор не будет снят

с охраны. По умолчанию - 240 с

ЗДРЖ - задержка включения выхода ALRM, в секундах. Т.е. выход ALRM будет вклю-

чен по прошествии с момента начала тревоги временного интервала, установленного в

этом пункте.

Для подтверждения нажмите [ENTR].

3.2.15 Блок дополнительных выходов

К ППКОП «Hunter-Pro» можно подключить блок дополнительных выходов OUT-1000.

Вы можете запрограммировать каждый выход на определенное событие. Установите “+”

под тем условием, при выполнении которого выход должен быть активизирован.

Для этого, находясь в меню техника нажмите [5]. На дисплее появится надпись «Си-

рены и реле». Нажмите [ENTR]. На дисплее появится надпись «Время тревоги». Нажмите

[NEXT]. На дисплее появится надпись «Доп. Выходы¹». Нажмите [ENTR], чтобы войти в

данный раздел меню.

Экран раздела меню «Доп. Выходы» приведен на рисунке 26.

¹ Во всех версиях «Hunter-Pro» ниже версии

«Hunter-Pro 2.8» включительно, данный раздел меню

называется «Блок выходов». Номер версии прибора отображается при входе в меню техника, или

после нажатия с удержанием клавиши [ENTR] без ввода главного кода

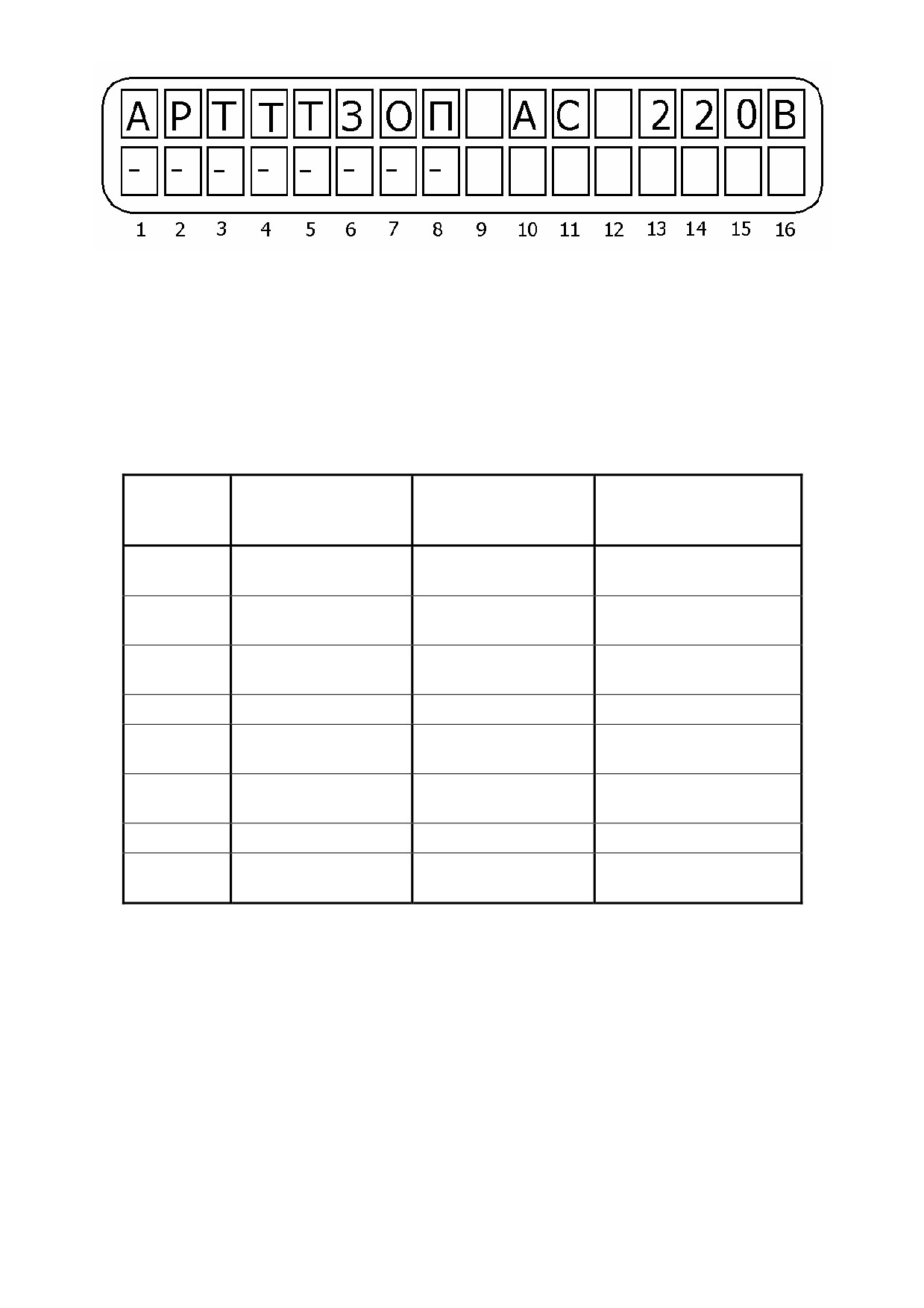

Рисунок 26 - Экран раздела меню «Дополнительные выходы»

В таблице 4 расшифрованы обозначения опций, а так же опции сопоставлены выхо-

дам, которыми они управляют.

Таблица 4 - Опции раздела меню «Дополнительные выходы»

Период времени, ко-

Сопоставленный

Опция

Описание

торый действует вы-

выход

ход

Отсутствие основ-

До восстановления

ного питания

Низкое напряжение

До восстановления

резервного питания

Неисправность те-

До восстановления

лефонной линии

Тампер вскрыт

До восстановления

Нажатие клавиш

Согласно запрограм-

[*]+[#]

мированному в п.3.2.14

Неисправность

До восстановления

шлейфа зоны

Не используется

Подтверждение

Согласно запрограм-

тревоги

мированному в п.3.2.14

Для подтверждения введенных данных нажмите [ENTR].

Вы попадете в раздел меню, в котором можно сопоставить срабатывание каждого

выхода блока дополнительных выходов тревоге в той или иной зоне. Например, если ус-

тановить “+” в позициях 1, 3 и 5 на экране, показанном на рисунке 27, то тревога по первой,

третьей и пятой зонах вызовет срабатывание выхода 1.

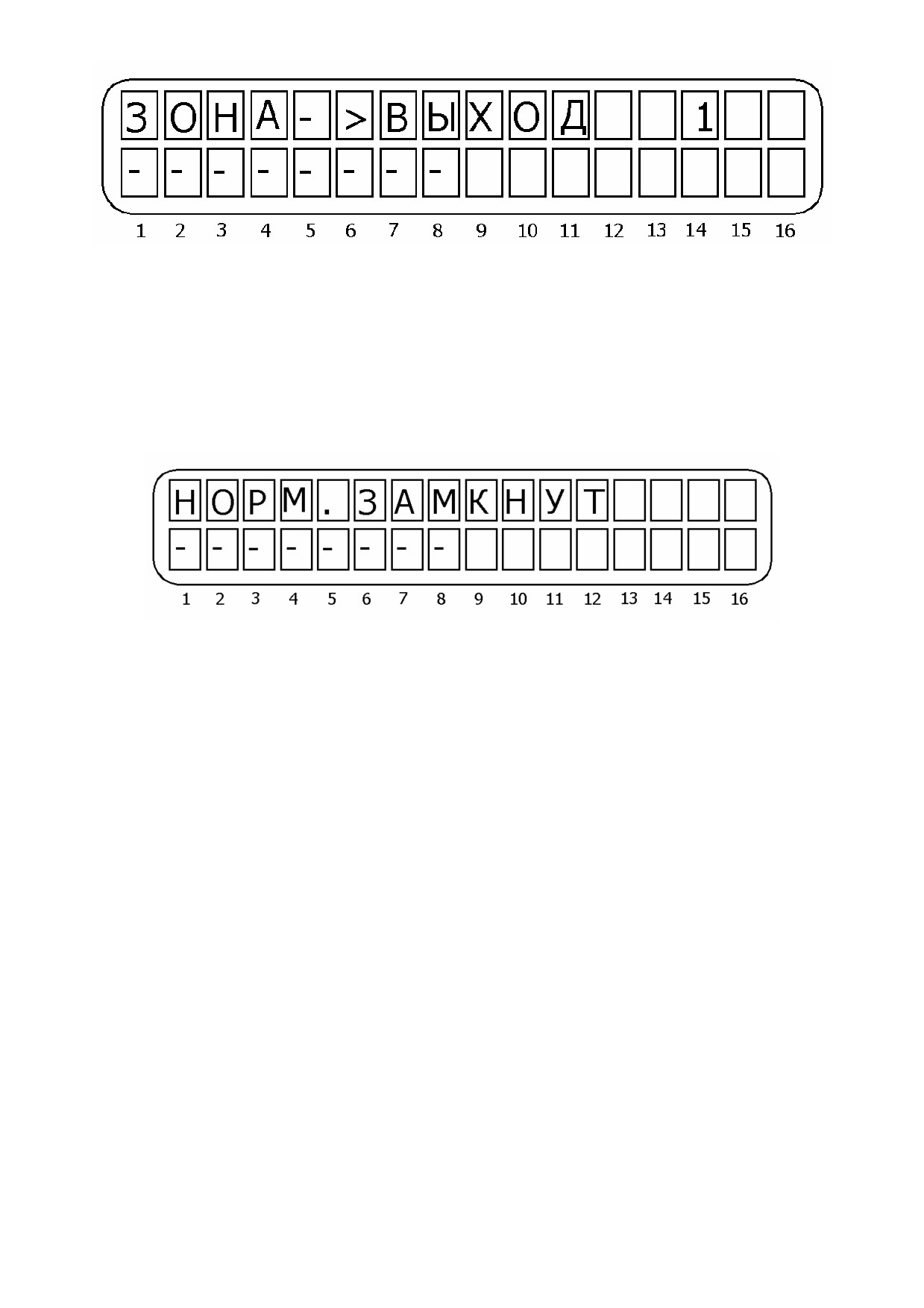

Рисунок 27 - Экран опции сопоставления зон выходам

Для подтверждения нажать [ENTR]. После подтверждения вы попадете в такой же эк-

ран для выхода два и так далее до выхода 8. После подтверждения параметров для вось-

мого выхода вы попадете в раздел меню, в котором программируется тип выхода блока (в

исходном состоянии все выходы нормально разомкнуты).

Рисунок 28 - Экран установки типа дополнительного выхода

Если выход установлен в “+”, то выход нормально замкнутый, если “-“, то нормально

разомкнутый. Подтвердите введенные значения нажатием клавиши [ENTR].

3.2.16 Установка типа сигнала сирены

В ППКОП «Hunter-Pro» можно выбрать для сирены типа «горн» 2 тона из 9 возмож-

ных. Типы сигналов сирен пронумерованы от 0 до 10. Сигналы сирен 9 и 10 используются

только для работы с сиренами с внутренним генератором.

Для установки типа сигнала сирены, будучи в меню техника нажмите [5]. На дисплее

появится надпись «Сирены и реле». Нажмите [ENTR]. На дисплее появится надпись «Вре-

мя тревоги». Нажмите [NEXT] дважды. На дисплее появится надпись «Тон». Для входа в

раздел меню нажмите

[ENTR]. В поле «I:» выставьте номер первого сигнального тона, в

поле «II:» - второго.

3.2.17 Проверка тонов сигналов сирен

С помощью данного раздела меню можно прослушать все возможные сигнальные то-

ны сирен. Для этого, будучи в меню техника нажмите [5]. На дисплее появится надпись

«Сирены и реле». Нажмите [ENTR]. На дисплее появится надпись «Время тревоги». На-

жмите [NEXT] трижды. Появится надпись «Тест сейчас?». При нажатии [ENTR] начнется

тест сирены нулевым сигнальным тоном. Для прослушивания другого сигнального тона

наберите его порядковый номер. Для прекращения прослушивания нажмите [END].

3.2.18 Установка параметров автотеста

3.2.18.1 Установка фиксированных временных интервалов между автотестами.

Вы можете запрограммировать временные интервалы между автотестами. Автотес-

товое сообщение будет передано по истечении определенного времени после передачи

предыдущего. Максимальный временной интервал между автотестами составляет 250 ча-

сов.

Для установки фиксированного интервала автотеста проделайте следующее. Будучи

в меню техника нажмите [6]. На дисплее появится надпись «Автотест». Нажмите [ENTR].

Вы окажетесь в разделе меню, где можно установить интервал автотеста. Интервал уста-

навливается раздельно для телефонной линии и радиоканала.

Для того, чтобы установить интервал автотеста по телефону, в строке «Р:» установи-

те в поле «Ч:» часы, а в поле «М:» минуты. Повторите операцию в строке «Т:», установив

тем самым интервал автотеста для радиоканала². При значениях 0 в обоих полях строки

автотест по данному каналу не передается. Перемещение между полями и строками осу-

ществляется при помощи клавиш [NEXT] и [BACK].

Подтвердите введенные данные клавишей [ENTR]. Вы попадете в раздел меню уста-

новки фиксированного времени подачи автотеста.

3.2.18.2 Установка времени передачи автотеста.

Вы можете запрограммировать фиксированное время подачи автотеста. Для этого,

будучи в меню техника нажмите [6]. На дисплее появится надпись «Автотест». Нажмите

[ENTR] дважды. Вы попадете в раздел меню «Час автотеста». Установите необходимое

время автотеста, в виде «ЧЧ:ММ» в которое ежедневно будет передаваться автотестовое

сообщение. («Ч» - часы, «М» - минуты). При установке «00:00» автотестовое сообщение

передаваться не будет. Данная установка применяется к обоим каналам - и радио, и те-

лефонной линии. Для подтверждения нажмите [ENTR].

Вы попадете в раздел меню «Опции автотестовых сообщений». Экран этого раздела

меню выглядит согласно рисунку 29.

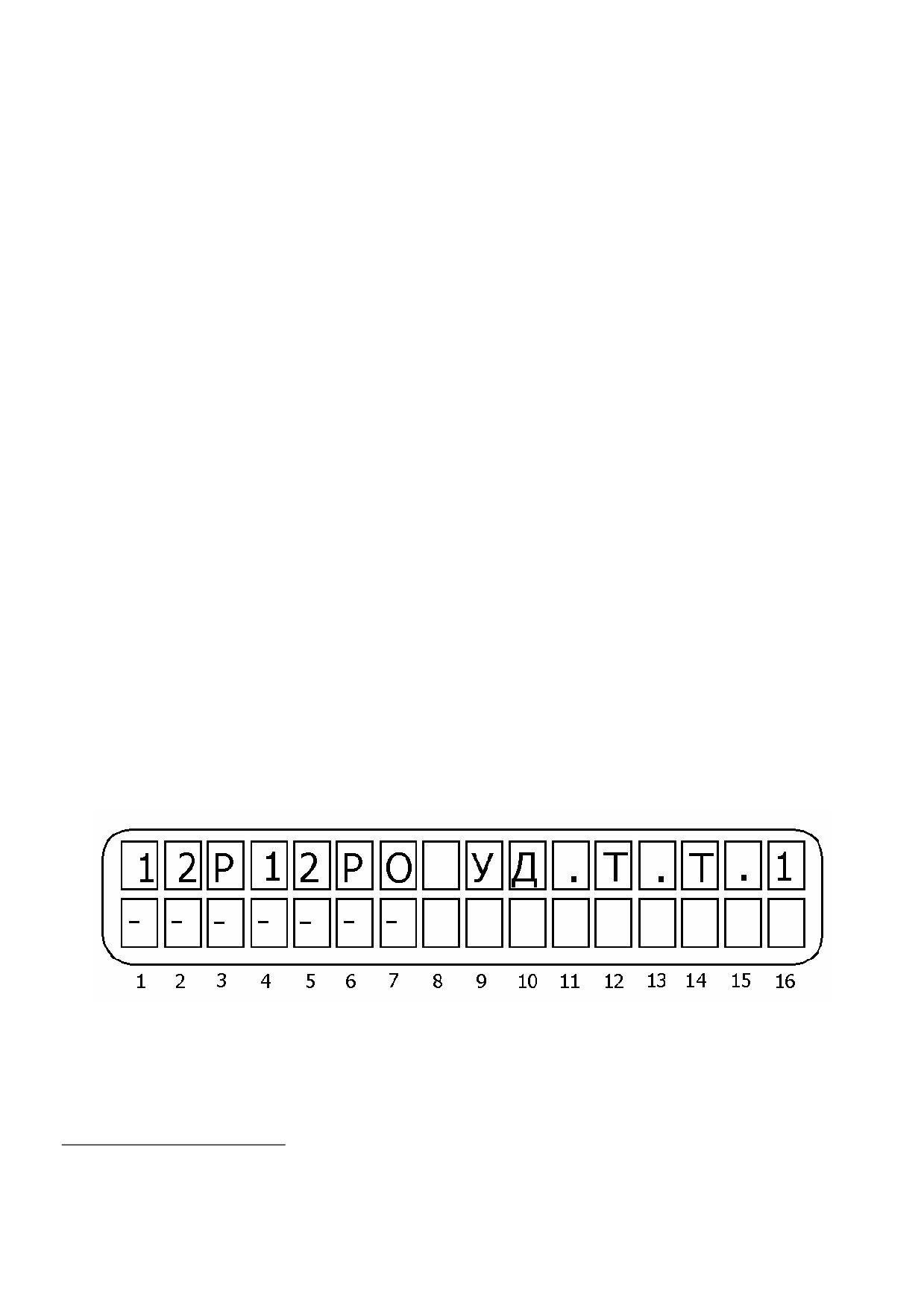

Рисунок 29 - Экран установки опций автотеста

Описание опций слева направо по рисунку 29.

² Сокращения следует понимать: «P:» - от англ. «Phone» - телефон, «T:» - от англ. «Transmitter» -

передатчик. Такая градация автотестов справедлива для версий Hunter-Pro» ниже версии «Hunter-

Pro 2.8» включительно. Номер версии прибора отображается при входе в меню техника, или после

нажатия с удержанием клавиши [ENTR] без ввода главного кода.

1 - Принудительный тест на станцию мониторинга 1 по телефону. При звонке на

телефонный номер, подключенный к прибору, находящемуся в режиме охраны, по приня-

тии трех звонков, ППКОП передаст тестовое сообщение по первому запрограммированно-

му телефону. Если прибор работает на две центральные станции, то сообщение будет пе-

редано на первую ЦС по первому и второму запрограммированным телефонам.

2 - Принудительный тест на станцию мониторинга 2 по телефону. При звонке на

телефонную линию, подключенную к прибору, находящемуся в режиме охраны, по приня-

тии трех звонков, ППКОП передаст тестовое сообщение по телефону на вторую ЦС. Со-

общение будет передано на ЦС по третьему и четвертому запрограммированным телефо-

нам.

Р - Принудительный тест на станцию мониторинга по радио. При звонке на те-

лефонную линию, подключенную к прибору, находящемуся в режиме охраны, по принятии

трех звонков, ППКОП передаст тестовое сообщение по радиоканалу.

1 - Автотест на станцию мониторинга 1 по телефону. Когда система в режиме ох-

раны, «Hunter-Pro» будет посылать на первую центральную станцию тестовое сообщение

через определенный интервал. Время интервала определяется в разделе меню «Установ-

ка интервала автотеста». Если прибор работает на две центральные станции, то сообще-

ние будет передаваться на первую ЦС по первому и второму запрограммированным те-

лефонам.

2 - Автотест на станцию мониторинга 2 по телефону. Когда система в режиме ох-

раны, «Hunter-Pro» будет посылать на вторую центральную станцию тестовое сообщение

через определенный интервал. Время интервала определяется в разделе меню «Установ-

ка интервала автотеста». Сообщение будет передаваться на ЦС по третьему и четверто-

му запрограммированным телефонам.

Р - Автотест на станцию мониторинга по радио. Когда система в режиме охраны,

прибор будет посылать автотестовые события по радио на центральную станцию.

О - Автотест на станцию мониторинга, когда система не на охране, через зара-

нее установленные интервалы по включенным каналам (каналам, где указан период авто-

теста).

3.2.19 Конфигурация ППКОП

Для установки различных параметров ППКОП «Hunter-Pro» необходимо воспользо-

ваться разделом «Параметры системы» меню прибора. Для этого необходимо нажать [7],

находясь в меню техника. Вы попадете в данный раздел меню. Для перехода непосредст-

венно к опциям раздела нажмите клавишу [ENTR]. Данный раздел меню состоит из десяти

экранов управления опциями. Переключение между экранами осуществляется при помощи

клавиши [ENTR], для подтверждения сделанных изменений, или [END], для отмены сде-

ланных изменений. Перемещение между опциями осуществляется при помощи клавиш

[NEXT] и [BACK]. Выйти из данного раздела меню в меню техника можно, только пролис-

тав все экраны установки опций.

3.2.19.1 Первый экран установки опций.

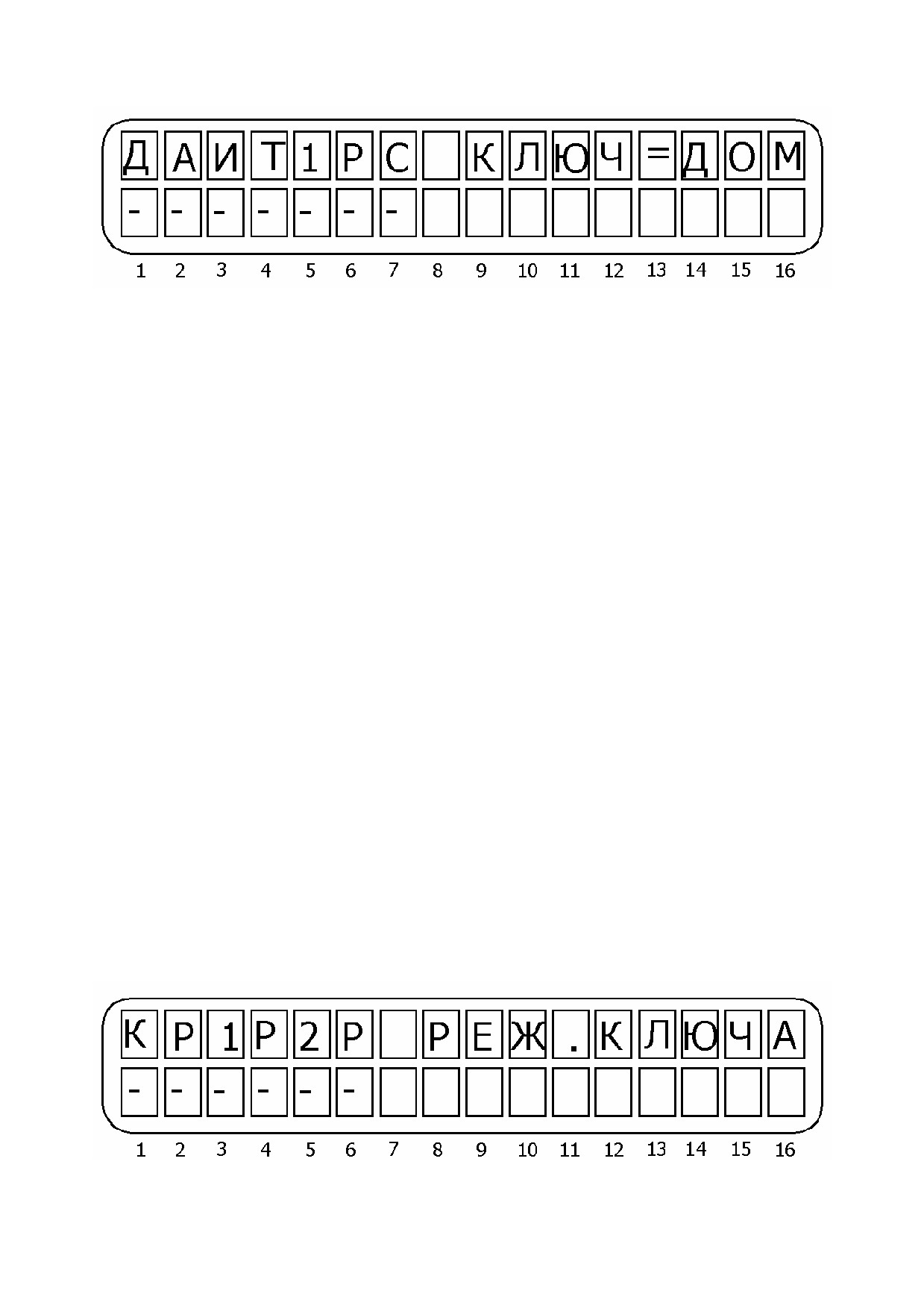

Рисунок 30 - Первый экран установки опций

Описание опций слева направо по рисунку 30.

Д - Ключ в «Дом1». Постановка на охрану ключом переводит прибор в состояние

«Дом 1».

А - Автоматически в «Дом 1». При постановке на охрану в автоматическом режиме

прибор переходит в режим «Дом 1».

И- исключение при постановке ключом. При постановке на охрану ключом или ав-

томатической постановке на охрану открытые зоны исключаются.

Т - запрос на исключение. Если при постановке на охрану одна из зон открыта, бу-

дет выдан запрос на нажатие клавиши [ИСКЛЮЧЕНИЕ]. Только при нажатии на эту кла-

вишу прибор встанет на охрану.

1 - Один цикл. Сирена не будет активизироваться второй раз, если сработавшая зо-

на все еще открыта. Т.е. автоматический пропуск зоны до тех пор, пока она не будет за-

крыта.

Р - два оконечных резистора. В шлейфах зон используются два оконечных рези-

стора. Если в параметрах зон запрограммировано присутствие оконечного резистора, то

здесь можно установить количество резисторов. Если зоны защищены двумя резисторами,

контролируется состояние шлейфа зоны на обрыв и на короткое замыкание, причем даже

тогда, когда прибор снят с охраны. При использовании одного оконечного резистора кон-

тролируется шлейф на короткое замыкание при снятом с охраны приборе, при использо-

вании нормально замкнутых датчиков. Когда используются нормально разомкнутые датчи-

ки, то шлейф контролируется на обрыв.

С - специальные функции. Зарезервировано производителем.

3.2.19.2 Второй экран установки опций.

Рисунок 31 - Второй экран установки опций

Описание опций слева направо по рисунку 31.

К - тип ключа. Если опция включена, прибор изменяет состояние при изменении со-

стояния ключа. Например, ключ разомкнут - прибор снят с охраны, ключ замкнут - на ох-

ране. При выключенной опции прибор изменяет свое состояние от кратковременного из-

менения (срабатывания) состояния ключа.

Р - резистор в шлейфе ключа. Шлейф подключения ключа защищен резистором.

1 - Выход TMPR1. Выход TMPR1 активен, если опция включена. В противном случае

прибор не отслеживает изменение состояния выхода.

Р - резистор в шлейфе TMPR1. Шлейф выхода TMPR1 защищен резистором.

1 - Выход TMPR2. Выход TMPR2 активен, если опция включена. В противном случае

прибор не отслеживает изменение состояния выхода.

Р - резистор в шлейфе TMPR2. Шлейф выхода TMPR2 защищен резистором.

3.2.19.3 Третий экран установки опций.

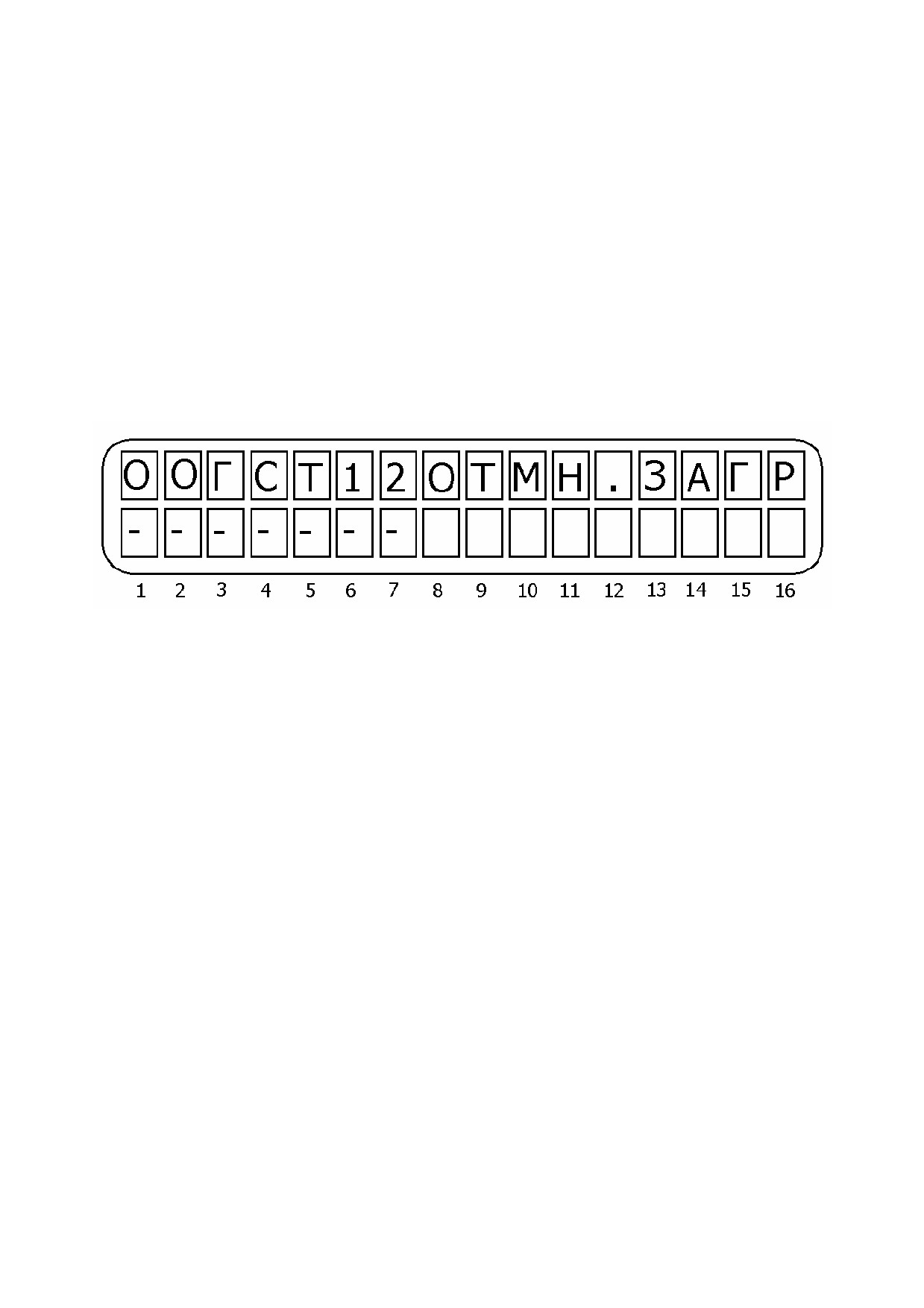

Рисунок 32 - Третий экран установки опций.

Описание опций слева направо по рисунку 32.

О - Отмена загрузки. Если включить опцию, то будет заблокирована возможность

считывания/загрузки программы без ввода главного кода (т.е. без присутствия пользова-

теля). Введя главный код и дважды нажав [ENTR] можно вводить или считывать програм-

му в течении 10 минут. Используется для программирования при помощи программатора

PRG-1000. Также блокируется возможность управления прибором по телефону.

О - отключение возможности удаленного снятия с охраны. Невозможно снять с

охраны по телефону.

Г - голосовое устройство. Если включено, ППКОП активизирует голосовое устрой-

ство VU-20. Т.е. при дозвоне на частный номер при тревоге «Hunter-Pro» не будет переда-

вать в линию тревожный тон, а передаст предварительно записанное в VU-20 сообщение.

Голосовое устройство активизируется при тревоге по зоне только если опция «М» включе-

на в разделе меню «Реакция зон» (см.3.2.2).

С - состояние зон. Если включено, то при охране в нижней строке дисплея отобра-

жается состояние зон. При выключенной опции на дисплее только часы и надпись «Охра-

на».

Т - тон. Если опция включена, то бипер клавиатуры дублирует работу сирены.

1 - Состояние выхода ON/OFF. Если включено, то выход ON/OFF закорочен на зем-

лю и включается во время тревоги. Если выключено, то наоборот.

2 - Состояние выхода ALRM. Если включено, то выход ALRM закорочен на землю и

включается во время тревоги. Если выключено, то наоборот.

3.2.19.4. Четвертый экран установки опций.

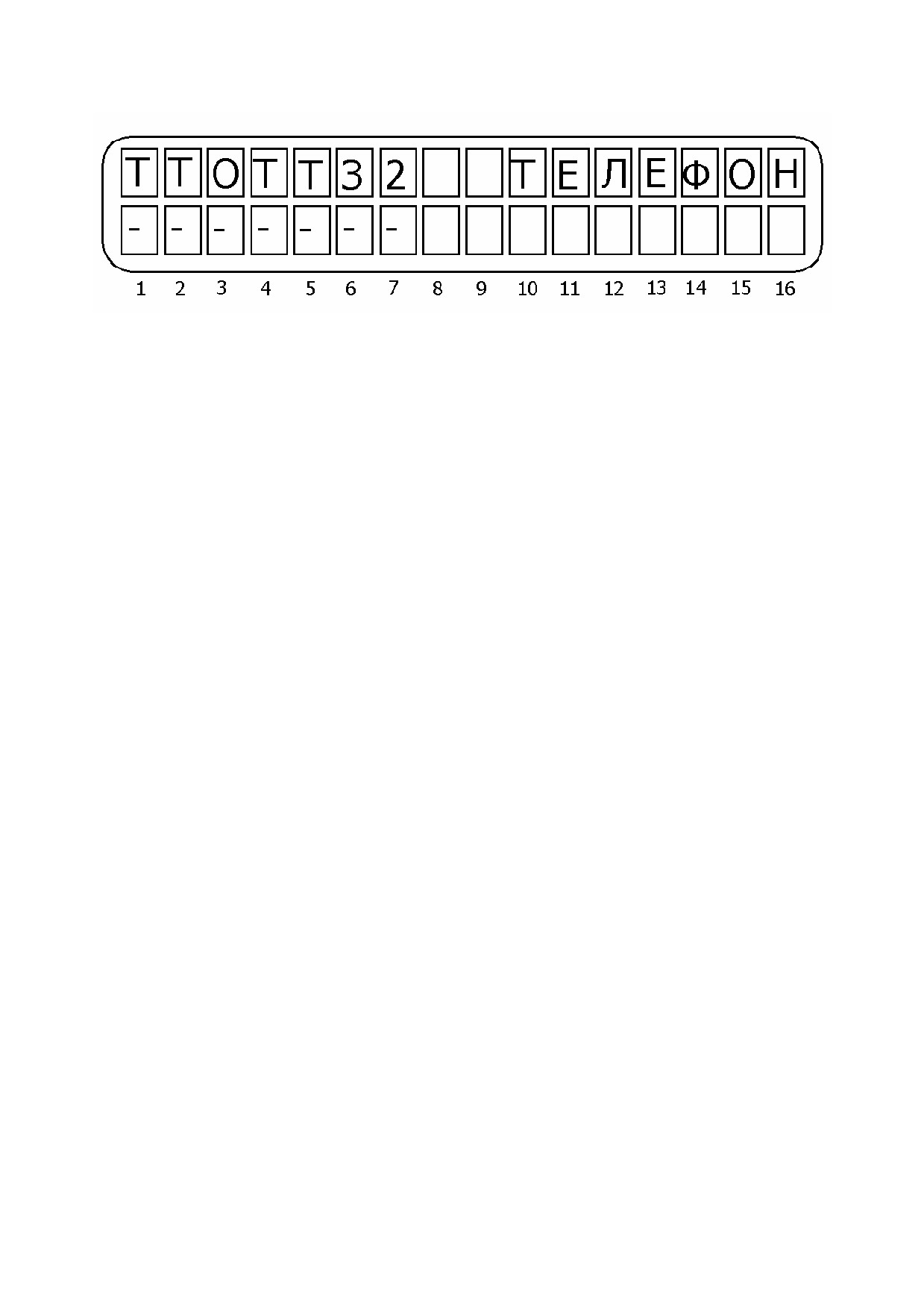

Рисунок 33 - Четвертый экран установки опций

Описание опций слева направо по рисунку 33.

Т - Телефон. Если включено, то ППКОП будет производить все действия, связанные

с телефонной линией. Если выключено, то все действия, связанные с телефонной линией

производится не будут. Служит для избежания передачи сообщений о неисправности те-

лефонной линии при работе только по радиоканалу.

Внимание! При выключенной опции GSM-модуль, если подключен, используется как

основной канал передачи данных по телефону. При включенной опции - в зависимости от

запрограммированного в п. 3.2.11

Т - тональный набор. Если включено, то прибор набирает телефонные номера в то-

нальном режиме набора, иначе - в импульсном.

О - отмена тона. Прибор набирает номер, не проверяя тон линии. Используется в

районах с плохим качеством телефонных линий.

Т - проверка телефонной линии в режиме охраны. Когда прибор в режиме охра-

ны, периодически проверяется тон телефонной линии.

Т -проверка телефонной линии в режиме «Снят с охраны». Прибор периодически

проверяет тон телефонной линии в режиме «Снят с охраны».

З - Захват линии. Если включено, ППКОП будет контролировать телефонную линию,

когда с ней будут работать другие устройства (параллельный телефон, автоответчик). Ес-

ли в течение минуты после поступления звонка «Hunter-Pro» определит передачу по линии

главного кода, то он отключит параллельные устройства, в обратном случае, прослушива-

ние линии прекратится.

Внимание! Не подключайте параллельно прибору модем или факс, если включена

эта опция.

2 - Захват линии в 2 звонка. При поступлении на телефонную линию двух звонков

прибор немедленно ответит на любой следующий звонок, поступивший в течение 10 се-

кунд.

3.2.19.5 Пятый экран установки опций.

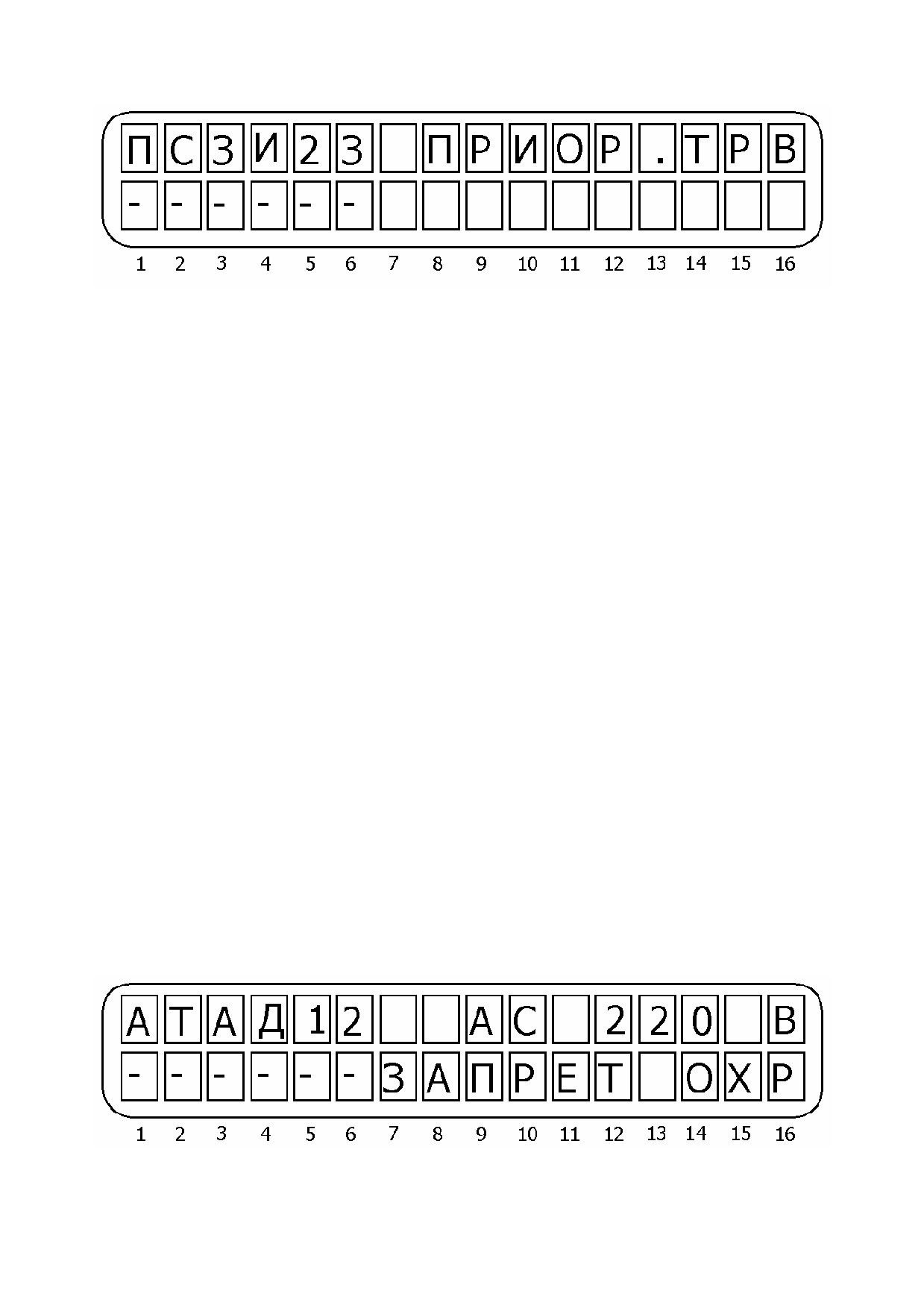

Рисунок 34 - Пятый экран установки опций

Описание опций слева направо по рисунку 34.

П - приоритет тревоги. При отключенной передаче сообщений о постановке/снятии

с охраны ППКОП будет передавать сообщение о снятии с охраны, если он был снят с оз-

раны в течении 2-х минут после тревоги. Если передача сообщений о постановке/снятии с

охраны включена, состояние данной опции не играет роли.

С - нет события сброса. Сообщение о сбросе зоны и переустановке на охрану не

передается.

З - Сброс по зоне. После тревоги по зоне, центральная станция будет получать со-

общение по зоне только в том случае, если зона переустановлена. Используется только в

NEW PAF формате.

И - сообщение об исключении. Если зона исключена после трех срабатываний, об

этом передается сообщение на ЦС. Используется только в NEW PAF формате.

2 - разделение объекта. Используется при работе на две ЦС. При передаче сооб-

щения на ЦС, для первой ЦС используется номер объекта, указанный первым, а для вто-

рой ЦС - указанный вторым в п. 3.2.8.

З - задержка постановки на охрану. Для того, чтобы пользователь мог удостове-

риться в том, что прибор встал на охрану, при постановке на охрану ППКОП демонстриру-

ет процесс дозвона на ЦС на дисплее клавиатуры, при этом «Hunter-Pro» не переходит в

режим охраны, пока не будет получено подтверждение. Если после 8 попыток соединения

сигнала подтверждения от ЦС не последует, ППКОП все равно перейдет в режим охраны.

3.2.19.6. Шестой экран установки опций.

Опции этого раздела меню позволяют задать условия, при которых прибор не будет

переходить в режим охраны.

Рисунок 35 - Шестой экран установки опций

Описание опций слева направо по рис. 35

А - основное напряжение питания. При отсутствии основного питания прибор не

перейдет в режим охраны.

Т - телефонная линия. При неисправности телефонной линии прибор не перейдет в

режим охраны.

А - аккумулятор. При неисправности резервного питания прибор не перейдет в ре-

жим охраны.

Д - датчик. При неисправности шлейфа зоны прибор не перейдет в режим охраны.

1 - тампер 1. Если открыт первый тампер, прибор не перейдет в режим охраны.

2 - тампер 2. Если открыт второй тампер, прибор не перейдет в режим охраны.

3.2.19.7 Седьмой экран установки опций.

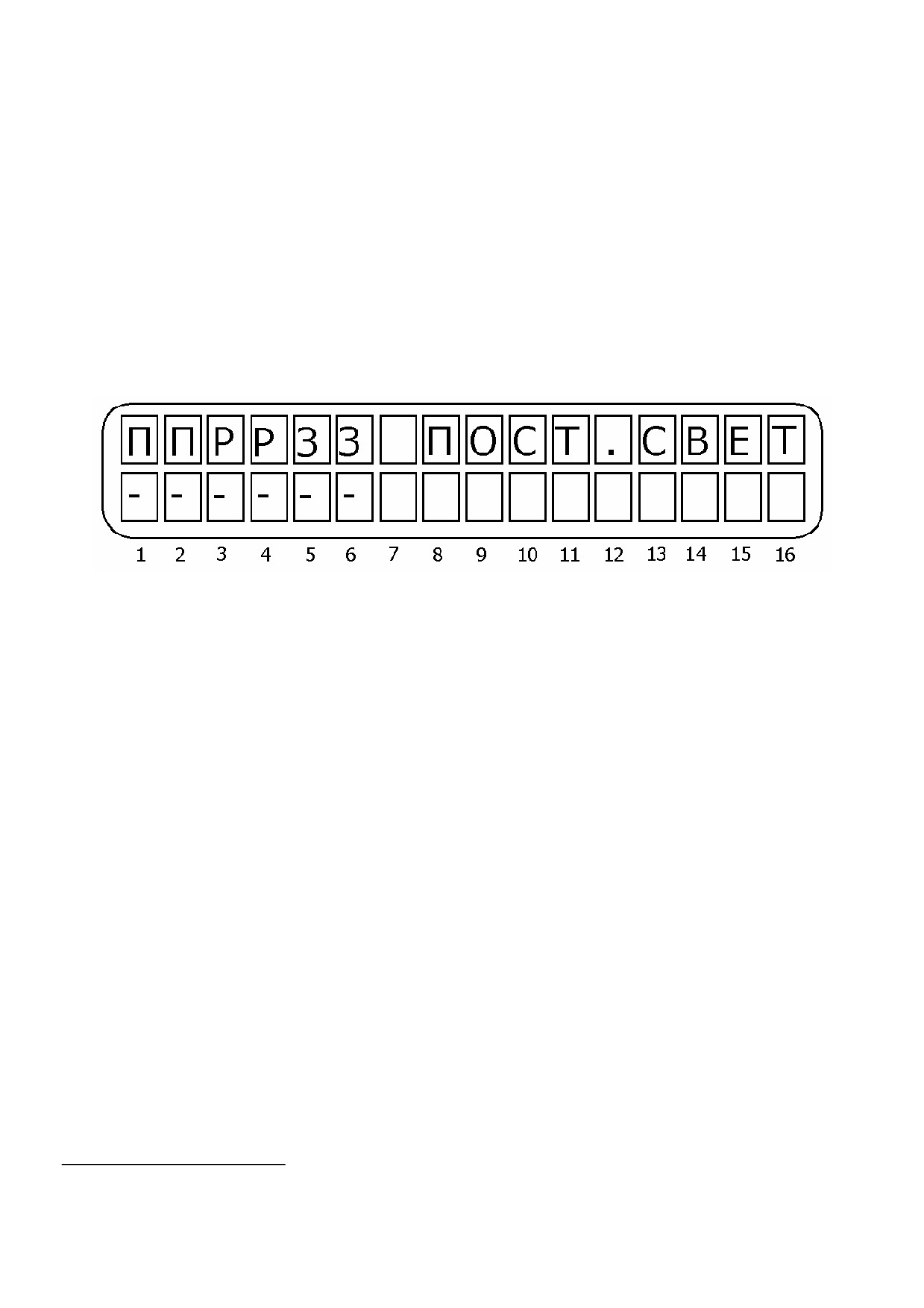

Рисунок 36 - Седьмой экран установки опций

Описание опций слева направо по рисунку 36.

П - постоянная подсветка. Клавиши клавиатуры подсвечиваются слабым зеленым

светом.

П - подсветка клавиатуры. В течении задержки на вход обеспечивается полная

подсветка клавиш клавиатуры.

Р - резерв

И - запрет исключения кодом пользователя. Если опция включена, пользователь,

ставя на охрану прибор кодом пользователя, может исключать зоны нажатием клавиши

[ИСКЛЮЧЕНИЕ]. Если опция выключена, пользователь не может исключать зоны таким

образом. При постановке главным кодом данная опция не влияет на возможность исклю-

чения зон.

И - запрет исключения нажатием клавиши [3] с удержанием. Если опция включе-

на, то при нажатии с удержанием клавиши [3], перед постановкой на охрану и без введе-

ния кода пользователя или главного кода, можно исключить зону.

Обе последние опции работают, если включена опция исключения данной зоны в

разделе меню «Характеристики зон 2» (см. п. 3.4.2.).

3.2.19.8 Восьмой экран установки опций³.

Этот экран описывает действия с беспроводным оборудованием.

³ Для версии «Hunter-Pro» 2.5 RS и выше. Номер версии прибора отображается при входе в меню

техника, или после нажатия с удержанием клавиши [ENTR] без ввода главного кода. В более ран-

них версиях данный экран пропущен, а опции отсутствуют.

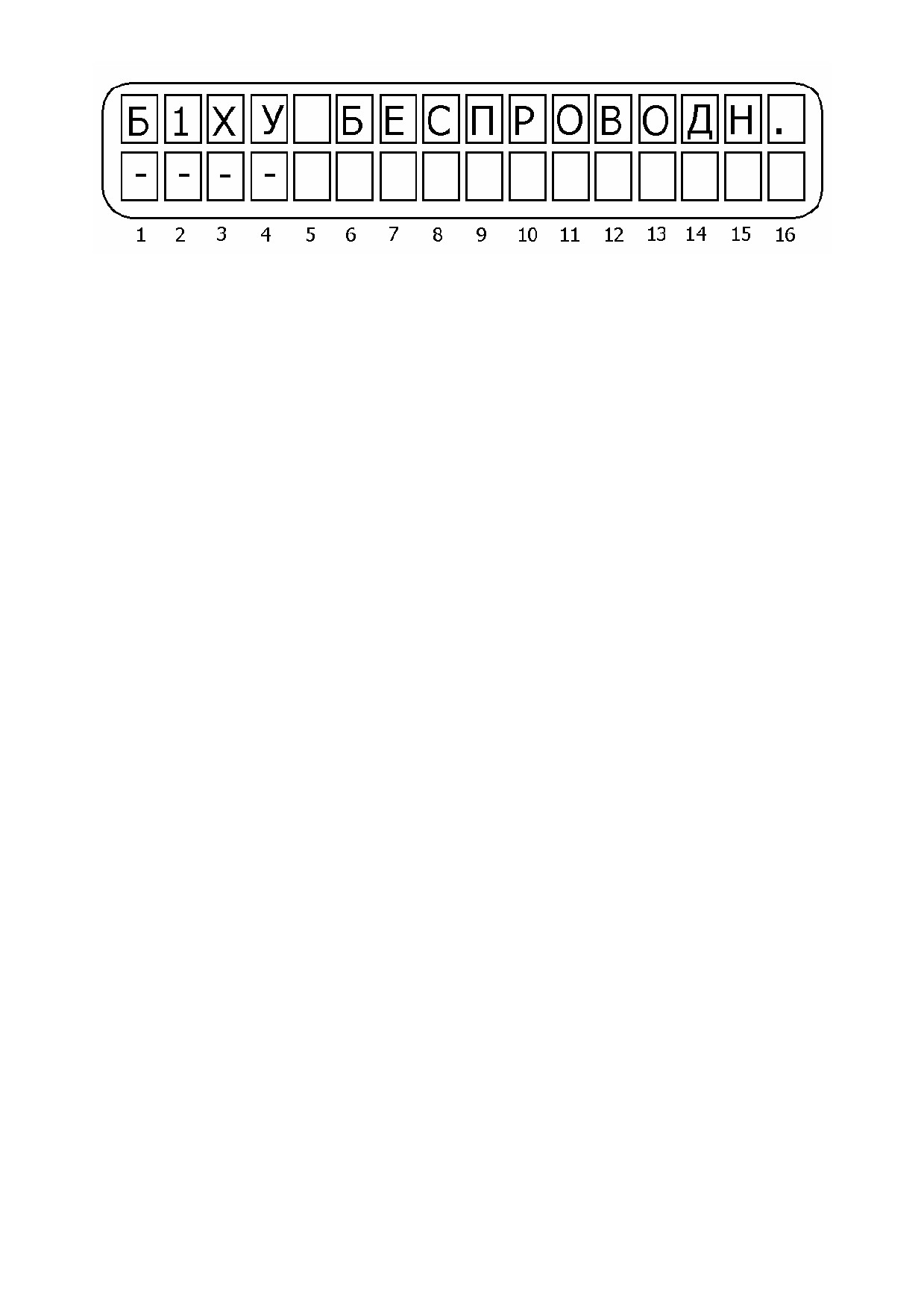

Рисунок 36 - Восьмой экран установки опций

Описание опций слева направо по рисунку 36.

Б - беспроводное оборудование. Используется беспроводное оборудование.

1 - тип зон. При выключенной опции зоны с 1 по 8 - проводные, с 9 по 16 - беспро-

водные, иначе - все зоны беспроводные.

Х - используется расширитель. Включить при использовании расширителя EXP-

1001.

Внимание! При использовании расширителя EXP-1001 вытащите микросхему

EEPROM из панельки на плате расширителя (микросхема 24С04 на плате со стороны

клеммных колодок).

У - зарезервированная опция, не используется.

Внимание!

Для нормальной работы ППКОП, проследите, чтобы была выключена!

3.2.19.9 Девятый экран установки опций.

В этом разделе вы можете установить время в минутах, которое зоны будут оста-

ваться исключенными, если прибор в режиме «Снят с охраны». Например, если время ус-

тановлено на 5 минут и пользователь исключил одну из зон, но в течение этого времени не

поставил прибор на охрану, через пять минут зона вновь перейдет в активное состояние.

Однако, если прибор в течение 5 минут был переведен в режим охраны, зона останется

исключенной до момента снятия прибора с охраны.

3.2.19.10 Десятый экран установки опций.

В данном разделе меню вы можете задать тип (скорость передачи данных) последо-

вательного выхода прибора, обозначенного на плате SERIAL (одноименный разъем). Про-

граммируемые коды и сопоставленные им скорости приведены в таблице 5.

Таблица 5 - Тип последовательного выхода

Скорость передачи

Программируемый

Тип выхода

данных

код

Система «Octopus»¹

2400

Принтер распечатки событий

2400

Беспроводной приемник RC-PRO³

2400

Принтер распечатки событий

4800

Принтер распечатки событий

9600

129

ППКОП «Hunter-Pro» имеет возможность распечатывать события непосредственно на

принтер, совместимый с протоколом RS-232 (любой «Epson»-совместимый), подключен-

ный к разъему SERIAL через устройство PRI-55. В зависимости от типа принтера и скоро-

сти его работы устанавливается скорость последовательного выхода.

3.2.19.11 Одиннадцатый экран установки опций⁴.

В данном разделе меню Вы сможете установить параметры работы беспроводного

оборудования, а именно уровень помехи и интервал автотеста.

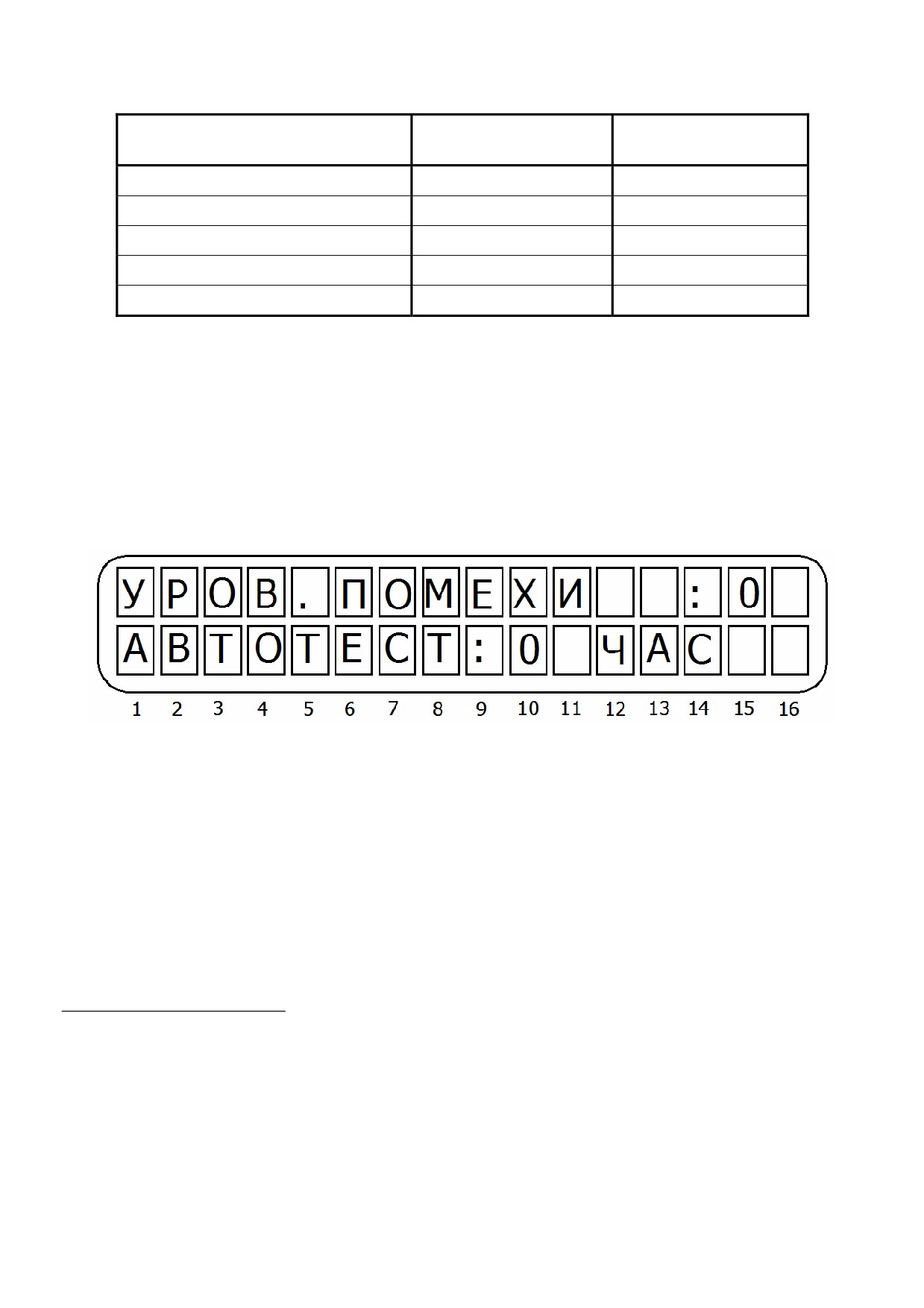

Рисунок 37 - Экран установки параметров обжалования помех и автотеста беспроводного

оборудования

В разделе меню «Уровень помехи» установите уровень сигнала, который будет рас-

цениваться приемником как помеха. Может принимать значения от 0 до 10, причем 0 -

функция отключена, помехи не отслеживаются. Уровень 1 соответствует минимальному

уровню сигнала, который будет считаться помехой, уровень 10 - максимальной.

В разделе меню «Автотест»² установите интервал времени (в часах), за который от

датчика должно прийти автотестовое сообщение. Установив 0, Вы отключите эту функцию.

¹ Система контроля доступа «Octopus» разработана и распространяется китайской компани-

ей «ITE Ltd». Компанией «Си-Норд» не распространяется и не поддерживается.

³ Только для ППКОП «Hunter-Pro» версии 2.5RS и выше. Номер версии прибора отображает-

ся при входе в меню техника, или после нажатия с удержанием клавиши [ENTR] без ввода главного

кода.

⁴ Только для ППКОП «Hunter-Pro» версии 2.5RS и выше. Номер версии прибора отображает-

ся при входе в меню техника, или после нажатия с удержанием клавиши [ENTR] без ввода главного

кода.

Внимание! Интервал автотеста у беспроводных датчиков фирмы «PIMA Electronic

Systems Ltd.» установлен около 3-х часов. Устанавливайте период ожидания автотеста не

более 3-х часов.

3.2.20 Реакция на нажатие клавиш [*] и [#]

ППКОП «Hunter-Pro» есть возможность использовать одновременное нажатие с

удержанием клавиш [*] и [#] как нажатие тревожной кнопки. Однако, ООО НТКФ «Си-Норд»

не рекомендует устанавливать клавиатуры в местах, легко доступных для злоумышленни-

ков, а, следовательно, возможность использовать клавиатуру в качестве тревожной кнопки

мала.

ООО НТКФ «Си-Норд» рекомендует использовать такое нажатие клавиш клавиатуры

для вызова техника пользователем на объект.

Для программирования действий, которые ППКОП будет производить при нажатии

этих клавиш, будучи в меню техника нажмите [7]. Затем [NEXT]. На дисплее появится над-

пись «Реакция на (#+*)». Нажмите [ENTR].

Рисунок 39 - Экран установки реакции на нажатие клавиш [#] и [*]

Описание опций слева направо по рисунку 39

С - сирена. Нажатие клавиш активизирует сирену.

Р - радио. Нажатие клавиш вызовет передачу сообщения по радио на центральную

станцию.

1 - ЦС №1. Нажатие клавиш вызовет передачу сообщения на ЦС по телефону. При

работе на две ЦС, сообщение будет передано на первую ЦС по двум телефонам, запро-

граммированным под номерами 1 и 2.

2 - ЦС №2. Нажатие клавиш вызовет передачу сообщения по телефону на ЦС. При

работе на две ЦС, сообщение будет передано на вторую ЦС по двум телефонам, запро-

граммированным под номерами 3 и 4.

Р - реле. Нажатие клавиш активизирует реле на плате ППКОП.

Д - дозвон. Нажатие клавиш активизирует дозвон по частным запрограммированным

телефонным номерам.

З - зуммер. Нажатие клавиш активизирует звуковой сигнал клавиатуры.

2 - выход 2. Нажатие клавиш активизирует выход ALRM.

² Во всех версиях «Hunter-Pro» ниже версии

«Hunter-Pro 2.8» включительно, данная опция

меню называется «Самотест». Номер версии прибора отображается при входе в меню техника,

или после нажатия с удержанием клавиши [ENTR] без ввода главного кода

Для подтверждения сделанных изменений нажмите [ENTR].

3.2.21 Установка реакции системы на неисправности

Нажмите [8]. Затем [NEXT]. На дисплее появится надпись «Реакция системы. Режим

охраны». Нажмите [ENTR] для перехода в этот раздел меню, или нажмите [NEXT] для пе-

рехода в раздел меню «Реакция системы. Режим снятия», для входа нажмите [ENTR].

Оказавшись в любом из разделов меню, вы можете выставить реакцию ППКОП на

одно из следующих событий:

- Неисправность 220 В

- Разряд АКБ

- Неисправность телефонной линии

- Открытие тампера 1

- Открытия тампера 2

- Ввод ошибочного кода (подбор кода)

- Неисправность шлейфа зоны

- Постановка на охрану (для режима снятия)

- Снятие с охраны (для режима охраны)

Реакцию на каждое событие, кроме двух последних, можно запрограммировать как

для состояния, когда прибор в режиме охраны, так и для состояния, когда прибор снят с

охраны. Переключение между различными событиями осуществляется при помощи кла-

виш [NEXT] и [BACK]. Находясь в разделе меню, соответствующему необходимому собы-

тию, нажмите [ENTR]. Вы окажетесь в меню установки реакции на то или иное событие.

Экран меню одинаков для всех возможных событий и выглядит согласно рисунку 40.

Рисунок 40 - Экран установки реакции на различные события

Описание опций слева направо по рис. 40

С - сирена. Событие активизирует сирену.

Р - радио. Событие вызовет передачу сообщения по радио на центральную станцию.

1 - ЦС №1. Событие вызовет передачу сообщения на ЦС по телефону. При работе

на две ЦС, сообщение будет передано на первую ЦС по двум телефонам, запрограммиро-

ванным первым и вторым.

2 - ЦС №2. Событие вызовет передачу сообщения по телефону на ЦС. При работе

на две ЦС, сообщение будет передано на вторую ЦС по двум телефонам, запрограммиро-

ванным третьим и четвертым.

Р - реле. Событие активизирует реле на плате ППКОП.

Д - дозвон. Событие активизирует дозвон по частным запрограммированным теле-

фонным номерам.

З - зуммер. Событие активизирует звуковой сигнал клавиатуры.

2 - выход 2. Событие активизирует выход ALRM.

Для подтверждения сделанных изменений нажмите [ENTR]. ВЫ попадете в раздел

меню «Время реакции», в котором вы устанавливаете время, которое должно пройти с

момента совершения события, до момента , когда будет выдана запрограммированая на

это событие реакция..

Например, если установить время реакции по неисправности 220 В на 30 минут, то

при отсутствии основного питания в течение этого времени последует реакция прибора.

Например, включится сирена. Если основное питание восстановится раньше, чем истечет

установленный промежуток времени, реакции не будет. Максимальный интервал - 250

минут. Минимальный - 0, при этом система будет реагировать на событие немедленно.

В разделе программировании реакции на введение неверного кода (подбор кода)

вместо раздела «Время реакции» введен раздел «Количество нажатий». В этом разделе

выставляется количество неверных нажатий клавиш, которое вызовет данное событие.

В разделе программирования реакции на неисправность зоны раздела «Время реак-

ции» нет.

3.2.22 Экран установки реакции на постановку/снятие с охраны

Для установки реакции прибора при постановке/снятии его с охраны служит соответ-

ствующий раздел меню. Для того, чтобы установить реакции прибора при постановке его

на охрану, находясь в разделе меню «Реакции системы. Режим охраны» пролистайте все

разделы меню, относящиеся к событиям, до тех пор, пока не появится раздел меню «Со-

общ. о постановке», т.е. нажмите клавишу [ENTR] 21 раз. Для установки реакции на сня-

тие с охраны, проделайте то же из меню «Реакция системы. Режим снятия».

Рисунок 41 - Экран установки реакции на постановку/снятие прибора с охраны.

Описание опций слева направо по рис. 41

С - тест сирен. При постановке/снятии с охраны будут тестироваться сирены. При-

чем, при постановке на охрану будет тест одним тоном, а при снятии - двумя. Опция рабо-

тает только при постановке/снятии ключом или удаленно через телефонную линию.

Р - передача по радио. Сообщение о постановке/снятии с охраны будет передано на

ЦС по радио.

1 - ЦС №1. Сообщение о постановке/снятии с охраны вызовет передачу сообщения

на ЦС по телефону. При работе на две ЦС, сообщение будет передано на первую ЦС по

двум телефонам, запрограммированным первым и вторым.

2 - ЦС №2. Сообщение о постановке/снятии с охраны вызовет передачу сообщения

по телефону на ЦС. При работе на две ЦС, сообщение будет передано на вторую ЦС по

двум телефонам, запрограммированным третьим и четвертым.

Р - реле. Постановка на охрану будет активизировать реле, снятие - отключать. Оп-

ция распространяется как на постановку, так и на снятие с охраны, будучи установлена в

одном из меню.

П - пожарный датчик. Постановка на охрану отключит питание пожарных датчиков

на 2 минуты для их сброса.

3.2.23 Присвоение названий зонам

ППКОП «Hunter -Pro» позволяет присваивать названия зонам (описание зон). Эти на-

звания будут появляться для описания зоны, которая вызвала то или иное событие.

Названия зон присваиваются согласно приложению 1.

Для присвоения названия зонам, находясь в меню техника нажмите [9]. На дисплее

появится надпись «Названия зон». Затем [ENTR].На дисплее появится надпись «Зона

1».Введите номер зоны, название (номер) которой необходимо изменить. Нажмите [ENTR].

Введите название зоны. Нажмите [ENTR] для подтверждения введенной информации.

3.2.24 Тест передатчика

Находясь в меню техника, нажмите [*]. На дисплее появится надпись «Тест передат-

чика». Для проведения теста нажмите [ENTR]. Для того, чтобы прекратить тест, нажмите

[END]. Тест передатчика заключается в передаче тестовых сообщений на центральную

станцию.

Если при нажатии на клавишу [*] на дисплее появляется надпись «Разделение на об-

ласти», это значит, что не был присвоен номер объекта для радиоканала. В этом случае

необходимо запрограммировать номер объекта, отличный от нуля (см.п.3.4.7.), и повто-

рить процедуру сначала.

3.2.25 Разделение на области

ППКОП «Hunter-pro» позволяет разбивать зоны на 8 (16) независимых областей. Ка-

ждая зона может принадлежать нескольким областям, которые являются для ЦС отдель-

ными объектами. Для разделения на области необходимо находясь в меню техника, на-

жмите [*]. На дисплее появится надпись «Тест передатчика». Нажмите [NEXT]. На дисплее

появится надпись «Разделение на области». Нажмите [ENTR].

Рисунок 42 - Экран разделения на области

В данном разделе меню вы можете сопоставить зоны определенным областям нажа-

тием [#] в позиции над номером зоны. Экранов подобно тому, который представлен на рис.

38, будет шестнадцать, по максимально возможному количеству областей. Следует

учесть, что области 9…16 активны только при использовании расширителя.

На примере, приведенном на рис. 42 зоны 1 и 2 отнесены к области 1. При подтвер-

ждении внесенных изменений клавишей [ENTR], вы перейдете в такой же раздел меню

для области 2, и т.д.

Особенности:

Пользователи могут ставить и снимать с охраны только те области, на которые рас-

пространяется их код пользователя.

Главный код снимает/ставит под охрану весь прибор.

Общие зоны, принадлежащие нескольким областям, перейдут в режим охраны, толь-

ко если все области, которым они принадлежат, будут поставлены на охрану.

Внимание! Каждая зона должна быть отнесена как минимум к одной области.

Отображение на клавиатуре (RX-150/RX-160) осуществляется следующим образом:

Рисунок 43 - Первый экран при индикации охраны областей

Рисунок 44 - Второй экран при индикации охраны областей

Экраны индицируются поочередно, сменяясь автоматически.

3.2.26 Установка времени задержки на вход/выход

ППКОП «Hunter-Pro» позволяет определить два различных времени задержки на

вход, обозначенные буквами А и Б. Вы можете выбрать один из этих двух временных ин-

тервалов для присвоения зонам, обозначенным как зона с задержкой на вход (см.п.3.2.2.).

Для установки временных интервалов, находясь в меню техника, нажмите [0]. На дисплее

появится надпись «Время на вых/вх». Нажмите [ENTR]. Введите числовые значения вре-

менных интервалов в соответствующие поля «ВХА» и «ВХБ» - временные интервалы за-

держки по входу А и Б соответственно, «ВЫХ» - время задержки на выход.

Числовые значения интервалов вводятся в секундах, максимальное значение - 250

секунд. Для подтверждения введите [ENTR].

Ко всем зонам, в которых запрограммирована задержка на вход, а так же к проход-

ным зонам, применяется задержка на выход.

3.2.27 Изменение кода техника

Код техника предоставляет доступ из главного меню в меню техника. Код может

иметь от 4 до 6 цифр. По умолчанию на заводе установлен код 1234. Для смены кода, на-

ходясь в меню техника нажмите [#]. На дисплее появится надпись «Код техника». Нажмите

[ENTR], затем введите новый код техника.

Когда Вы подключаете питание к ППКОП, в течении 30 секунд можно использовать

заводские главный код и код техника. Эту функцию можно использовать, если Вы забыли

коды и Вам необходимо их заменить. Однако, если код техника начинается с 0, то изме-

нить его таким образом невозможно.

3.2.28 Заводские настройки (предустановочная программа)

Внимание! Выполнение последующих действий вернет прибор к заводским настрой-

кам (будут уничтожены, в т.ч., коды доступа, все события в памяти, наименования зон и

т.д.).

Для сброса на заводские настройки, находясь в меню техника нажмите [#]. На дис-

плее появится надпись «Код техника». Нажмите [NEXT], появится надпись «Предустано-

вочная программа». Нажмите [ENTR], подтвердите свое решение повторным нажатием

[ENTR], когда увидите на экране надпись «Вы уверены?».

3.2.29 Программирование при помощи PRG-1000

Подключите PRG-1000 к клавиатуре RX-150/RX-160, к разъему, расположенному в

нижней части корпуса, как показано на рис. 45. Невозможно использовать клавиатуру RX-

180 для этих целей. Ее разъем предназначен только для подключения параллельных кла-

виатур. Для более подробной информации см. описание на PRG-1000.

Рисунок 45 - Подключение PRG-1000 к клавиатуре

Для ввода одной из двух заранее записанных в программатор программ, находясь в

меню техника нажмите [#] и затем [NEXT] дважды. Когда на экране появится надпись «Бы-

стрый ввод (1-2)» введите номер желаемой программы. Дождитесь завершения загрузки, о

чем появится уведомление на экране.

При помощи программатора можно запрограммировать характеристики зон с первой

по восьмую. Если используется расширитель, то остальные зоны должны быть запро-

граммированы вручную.

3.2.30 Удаленное программирование при помощи IBM-совместимого ком-

пьютера, модема и ПО «Comax»

Вы можете удаленно запрограммировать ППКОП через телефонную линию. Для это-

го необходим IBM-совместимый компьютер, модем, а так же программное обеспечение

«Comax». Данное ПО предоставляет возможность полного программирования любых па-

раметров, чтение памяти прибора, постановки и снятия прибора с охраны и т.д. Подробнее

см. описание ПО «Comax».

3.2.31 Тест памяти

Находясь в меню техника, нажмите [#] и затем [NEXT] трижды. На дисплее появится:

«Тест памяти». Нажмите [ENTR] и подтвердите свое решение при появлении на экране

вопроса «Вы уверены» повторным нажатием [ENTR].

Тест памяти должен быть проведен, если вы подозреваете, что прибор работает не-

корректно. Выполнение теста вызовет искажение старых событий, хранящихся в памяти

прибора. Только последние 50…80 событий в памяти останутся неискаженными. О резуль-

татах теста появится соответствующие сообщение на дисплее клавиатуры.

4 Определение и устранение неисправностей

ППКОП «Hunter-Pro» обладает многочисленными опциями. Некоторые действия

ППКОП зависят от способа программирования, и, если один из параметров запрограмми-

рован неверно, действия, от него зависящие, также будут выполняться некорректно. Эта

глава описывает различные проблемы, которые могут возникнуть из-за неверного про-

граммирования, а так же устранение неисправностей, которые могут произойти при уста-

новке или при работе ППКОП.

4.1 Индикация неисправностей

В случае неисправностей ППКОП «Hunter-Pro» на подключенных к нему клавиатурах

будет мигать красный светодиод «Авария». При этом на дисплее клавиатур RX-150 и RX-

160 будет индицироваться описание аварии. Для индикации причины аварии на семисег-

ментном индикаторе RX-180 необходимо нажать любую клавишу.

Таблица 6 - Индикация неисправностей на различных клавиатурах и их краткое описание

Индкация на

Индикация

клавиатурах

на клавиату-

Описание неисправности

RX-150/RX-160

ре RX-180

ЧАСЫ

Не установлено время

АКБ

Низкое напряжение резервного питания.

НИЗ. НАПР

Очень низкое напряжение резервного питания.

220В

Неисправность основного питания

ПЗУ

Неисправна ПЗУ

ОЗУ

Неисправна ОЗУ

Неисправна

энергонезависимая

память

EEPROM1

ППКОП

Неисправна энергонезависимая память рас-

EEPROM2

ширителя

ТАМПЕР 1

Тампер 1 открыт

ТАМПЕР 2

Тампер 2 открыт

НЕИСПР.ЗН

Обрыв или замыкание в шлейфе зоны

КОММ-ТОР

Нет связи с ЦС

Keyboard not

Нет связи между клавиатурой и ППКОП

connected

ТЕЛЕФОН

Прибор не определяет телефонную линию

ПИТАН. ДТ.

Отсутствует питание датчиков

Other display is

Прибор под управлением другой клавиатуры

used

или через телефонную линию

Индкация на

Индикация

клавиатурах

на клавиату-

Описание неисправности

RX-150/RX-160

ре RX-180

GSM unit

GSM-модуль работает некорректно

Плохой прием или интерференция в GSM-

GSM channel

канале

Нет SIM-карты, или она не регистрируется в

SIM card

сети

GSM

Ошибка связи с ЦС через GSM

communication

4.2 Устранение неисправностей

4.2.1 Часы

Индикация о данной неисправности появляется при первой подаче питания на при-

бор, и, также, иногда, при каких-либо действиях с источниками питания. Для устранения

индикации неисправности, введите текущие время и дату.

4.2.2 АКБ

Индикация появляется после тестирования аккумулятора, обычно при продолжитель-

ном отсутствии основного напряжения питания. При восстановлении основного питания и

заряде аккумулятора индикация исчезнет сама. Для немедленного устранения подключите

заряженную батарею.

Если при восстановлении основного питания индикация не исчезла в течение 2…3

дней, замените батарею.

Если данная индикация появилась при подключенном напряжении основного питания,

проверьте подключение аккумулятора.

4.2.3 Низ. напр

Индикация появляется при очень низком напряжении питания (менее 9 В), поступаю-

щем на печатную плату прибора. Эта неисправность - результат долгого отсутствия на-

пряжения основного питания, вызвавшего разряд аккумулятора. Для устранения подклю-

чите напряжение основного питания, или замените аккумулятор.

Внимание! При индикации сообщения о данной неисправности программирование

прибора невозможно.

4.2.4 220 В

Неисправность основного питания. Для устранения проверьте подключения 220 В, а

также предохранитель F6 (рис.1). Если после замены предохранителя и подключении пи-

тания он опять «сгорает», отключите прибор и вызовите представителя обслуживающей

организации ( или обратитесь в фирму-производитель).

4.2.5 ОЗУ

Неисправность ОЗУ. Обратитесь в обслуживающую организацию (или в фирму-

производитель).

4.2.6 ПЗУ

Ошибка программы. Выключите ППКОП, подождите 30 секунд, подключите прибор

снова. Если индикация не исчезла - обратитесь в обслуживающую организацию (или в

фирму-производитель).

4.2.7 EEPROM 1

Неисправна энергонезависимая память ППКОП. Обратитесь в обслуживающую орга-

низацию (или в фирму-производитель).

4.2.8 EEPROM 2

Неисправна энергонезависимая память расширителя. Обратитесь в обслуживающую

организацию (или в фирму-производитель).

4.2.9 ТАМПЕР 1/ТАМПЕР 2

Открыт соответствующий тампер. Закройте.

4.2.10 НЕИСПР. ЗН

Данная неисправность возникает в зонах, с оконечным резистором. Вместе с данной

надписью в нижнем левом углу дисплея появится буква, индицирующая вид неисправно-

сти.

З - шлейф зоны закорочен.

Р - обрыв шлейфа зоны

Для устранения неисправности проверьте провода и датчики шлейфа, правильность

их подключения, подключение шлейфа к ППКОП. При использовании одного резистора,

прибор может определить замыкание только в зоне, в шлейфе которой использованы

нормально замкнутые датчики, а обрыв - зоне, в шлейфе которой использованы нормаль-

но разомкнутые датчики.

При использовании двух оконечных резисторов прибор контролирует состояние

шлейфа в любом случае, независимо от типа шлейфа и состояния прибора (охрана/снят с

охраны).

Внимание! При использовании двух резисторов в шлейфе прибор определяет 4 со-

стояния шлейфа только до первого датчика. После первого датчика определяются три со-

стояния шлейфа, как при использовании одного резистора.

Рисунок 46 - Участки определения состояний зон

4.2.11 Keyboard not connected

Индикация данного сообщения обозначает, что нет коммуникации между клавиатурой

и прибором. Проверьте правильность подключения клавиатуры. Поменяйте клавиатуру.

Если индикация не исчезла - обратитесь в обслуживающую организацию (или в фирму-

производитель).

Если к ППКОП подключено несколько клавиатур и сообщение индицируется на всех

клавиатурах, проверьте линии связи ППКОП и клавиатур на короткое замыкание. Если ко-

роткого замыкания нет - прибор неисправен, обратитесь в обслуживающую организацию

(или в фирму-производитель).

4.2.12 Телефон

Индикация данного сообщения говорит о том, что ППКОП «Hunter-Pro» не может рас-

познать тон телефонной линии. Проверьте подсоединение телефонной линии. Когда при-

бор снят с охраны, сообщение о неисправности не исчезнет, даже при восстановлении то-

нального сигнала в линии. Для устранения сообщения о неисправности введите главный

код и нажмите [BACK]. Прибор произведет тест линии и подключенных периферийных уст-

ройств и выдаст соответствующее сообщение. Убедитесь, что во время работы ППКОП с

телефонной линией все совместно используемые приборы не активны.

4.2.13 КОММ-ТОР

Нет соединения с центральной станцией. Сообщение о неисправности появляется,

когда коммуникатор не может передать сообщение по телефонной линии на ЦС. Также

возможна индикация при неподключенной телефонной линии, или ее неисправности.

Проверьте подключение телефонной линии.

Проверьте, чтобы опция «телефон» была включена в п. 3.2.19.4

Проверьте, чтобы хоть один номер ЦС был запрограммирован

Проверьте, что номер объекта для телефонной линии отличается от 0.

Проверьте, что введен формат станции для работы по телефонной линии, а так же,

что станция корректно принимает данный формат.

Проверьте тип набора номера (пульс/тон).

Проверьте правильность введенных телефонных номеров.

Проведите тест коммуникации с ЦС по телефону.

4.2.14 Нет связи с ЦС по радио

Проверьте подключение передатчика к прибору.

Проверьте, что номер объекта для радиоканала отличен от нуля.

Проверьте корректность введенного формата станции.

4.2.15 ППКОП не отвечает на входящий телефонный звонок

Проверьте правильность подключения телефонной линии

Проверьте, чтобы опция «телефон» была включена в п. 3.2.19.4

Проверьте, какое количество звонков прибор пропустит, прежде чем «поднять труб-

ку». Установите не более 10.

4.2.16 Прибор не переходит в режим охраны автоматически

Проверьте установку часов и даты

Проверьте, что автоматическая постановка на охрану активизирована - слева от ча-

сов индицируется буква А.

4.2.17 Нарушение зоны не вызывает тревогу

Проверьте, что зона не исключена

Проверьте характеристики зоны (сирены, реле)

Проверьте питание прибора.

Проверьте правильность формирования шлейфа.

Проверьте, что зона не перекрестная (см.п.3.2.6.).

Проверьте, что зона принадлежит хотя бы одной области.

4.2.18 GSM-модуль работает некорректно

Проверьте подключение GSM-модуля.

Проверьте программирование параметров GSM-модуля (см.п.3.2.11).

4.2.19 Плохой прием или интерференция в GSM-канале

Проверьте качество приема GSM-сигнала. При необходимости измените место уста-

новки ППКОП.

Свяжитесь с оператором и проконсультируйтесь о возможных неполадках в GSM-

сети.

При слабом приеме используйте выносную антенну (например «ЛИРА-900»).

4.2.20 Нет SIM-карты, или она не регистрируется в сети

Проверьте, установлена ли SIM-карта.

Проверьте средства на счете.

Свяжитесь с оператором.

4.2.21 Ошибка связи с ЦС через GSM

Проверьте, чтобы хоть один номер ЦС был запрограммирован

Проверьте, что номер объекта для телефонной линии отличается от 0.

Проверьте, что введен формат станции для работы по телефонной линии, а так же,

что станция корректно принимает данный формат.

Проверьте правильность введенных телефонных номеров.

Проведите тест коммуникации с ЦС по телефону.

4.2.22 Состояние GSM-модуля

Состояние GSM-модуля можно также определить по индикации светодиода модуля.

Состояния модуля в зависимости от индикации светодиода приведены в таблице 7.

Таблица 7 - Состояния модуля в зависимости от индикации светодиода

Индикация

Описание

GSM-модуль запрограммирован и нормально функ-

Горит постоянно

ционирует

GSM-модуль не запрограммирован или не функциони-

Выключен

рует

Мигает дважды в секунду

Идет процесс приема/передачи

Мигает раз в секунду

Ошибка коммуникации

5 Дополнительные устройства и аксессуары

5.1 Расширитель EXP-1001

Расширитель служит для увеличения числа обслуживаемых зон до 16. Расширитель

подключается к разъему JP3 (на рис.1) и крепиться внутри корпуса прибора.

5.2 КЛАВИАТУРЫ RX-150, RX-160, RX-180

Клавиатуры служат длят управления прибором и программирования его параметров.

К прибору может быть подключено до 8 клавиатур (см.п.2.10). Клавиатура RX-150 - руси-

фицированная клавиатура с жидкокристаллическим дисплеем; RX-160 - русифицирован-

ная клавиатура с увеличенным жидкокристаллическим дисплеем; RX-180 - клавиатура со

знакосинтезирующим сегментарным индикатором, совмещенным со светодиодной индика-

цией.

При помощи клавиатур RX -150 и RX-160 возможно как управление прибором пользо-

вателем, так и программирование ППКОП. При помощи клавиатуры RX-180 возможно

только управление прибором.

Подключается либо к клеммам KEYBOARD, либо к разъему KEYBOARD.

5.3 Блок дополнительных выходов OUT-1000

Блок дополнительных выходов OUT-1000 служит для организации 8 дополнительных,

индивидуально программируемых выходов типа «открытый коллектор» (см. п.3.2.14.). Под-

ключается к разъему JP3 (на рис.1) и крепиться внутри корпуса прибора. Может использо-

ваться совместно с расширителем EXP-1001. Устанавливается внутри корпуса прибора.

5.4 Преобразователь сигналов шлейфов ПСШ-2

Преобразователь сигналов шлейфов ПСШ-2 предназначен для подключения актив-

ных пожарных извещателей (тепловых, дымовых, ИК-диапазона) типа ИП212-3С, ИП212-

3СУ, ИП212-5М, ИП212-5М1, РИД-6М, ИП212-26, 2151Е, 5451Е и им подобных к ППКОП, не

рассчитанным на прямое включение таких извещателей в свои шлейфы сигнализации. По-

зволяет организовывать до двух шлейфов. Подключается к клеммам Z1…Z8 и клеммам

напряжения питания. Устанавливается внутри корпуса прибора.

5.5 Микрофон MIC-100

Управляемый микрофонный модуль, служащий для удаленного прослушивания объ-

екта, на котором установлен прибор. Прослушивание осуществляется через телефонную

линию (см. п. 2.14.).

5.6 Голосовой модуль VU-20

Голосовой модуль VU-20 предназначен для передачи заранее записанных голосовых

сообщений на заранее предустановленные частные телефонные номера. Длительность

голосового сообщения - до 20 секунд (см. п. 2.14.).

5.7 Передатчик объектовый TR-100V

Объектовый передатчик TR-100V служит для передачи формируемых ППКОП сооб-

щений по радио в диапазоне частот 140…174 МГц. Частоты работы передатчика програм-

мируются заранее при помощи программатора. Может работать на одной или двух часто-

тах. Мощность передатчика - 5 Вт. Для приобретения необходимо разрешение контроли-

рующих органов (Госсвязьнадзора). Подключается к разъему TRANSMITTER. Устанавли-

вается внутри корпуса прибора.

5.8 Передатчик объектовый TR-100U

Объектовый передатчик TR-100U служит для передачи формируемых ППКОП сооб-

щений по радио в диапазоне частот 400…500 МГц. Частоты работы передатчика програм-

мируются заранее при помощи программатора. Может работать на одной или двух часто-

тах. Мощность передатчика - 2.5 Вт. Для приобретения необходимо разрешение контро-

лирующих органов (Госсвязьнадзора). Подключается к разъему TRANSMITTER. Устанав-

ливается внутри корпуса прибора.

5.9 Передатчик объектовый ТР-27Н

Объектовый передатчик TR-27Н служит для передачи формируемых ППКОП сообще-

ний по радио на частоте 26,96 МГц. Мощность передатчика - 5 Вт. Подключается к разъе-

му TRANSMITTER. Устанавливается внутри корпуса прибора.

5.10 Программатор PRG-1000

Программатор PRG-1000 служит для быстрого локального программирования прибо-

ра одной из четырех ранее записанных в него программ (см. п. 3.2.28).

5.11 Интерфейсный адаптер LCL-1000

Интерфейсный адаптер LCL-1000 предназначен для быстрого программирования

ППКОП при помощи ПО «Comax». Подключается к клеммам KEYBOARD.

5.12 Интерфейсный адаптер LCL-11

Интерфейсный адаптер LCL-11 предназначен для быстрого программирования

ППКОП при помощи ПО «Comax». Подключается к разъему RG-11 на клавиатурах RX-150

или RX-160.

5.13 Приемник для формирования беспроводных шлейфов RC-PRO

Приемник для формирования беспроводных шлейфов RC-PRO предназначен для

формирования и обслуживания 16 дополнительных беспроводных шлейфов, состоящих из

одного датчика каждый. Подключается к ППКОП «Hunter-Pro» к разъему SERIAL. Может

использоваться только с ППКОП «Hunter-Pro» версии 2.5 и выше.

5.14 Интерфейс принтера PRI-55

Интерфейс принтера PRI-55 предназначен для распечатки событий, находящихся в

памяти прибора на принтер. Подключается к разъему SERIAL.

5.15 Комплект дистанционного управления на TOUCH MEMORY ключах

КДУ-ТМ

Комплект дистанционного управления на touch memory ключах КДУ-ТМ предназначен

для управления прибором (доступом) путем считывания кода электронного ключа Touch

Memory (типа DS1990a) и преобразования его в интерфейс, поддерживаемый охранным

прибором. Комплект имеет в своем составе исполнительное реле с одним перекидным

контактом. Алгоритм работы исполнительного реле устанавливается пользователем. Под-

ключается к клеммам KEYBOARD, может использоваться совместно с клавиатурами. Пла-

та контроллера устанавливается внутри корпуса прибора.

5.16 Комплект дистанционного управления на бесконтактных PROXIMITY-

картах

Комплект дистанционного управления на бесконтактных PROXIMITY-картах предна-

значен для постановки и снятия с охраны ППКОП с помощью бесконтактных карт и инди-

кации состояния ППКОП. Подключается к клеммам KEYBOARD, может использоваться со-

вместно с клавиатурами.

5.17 Панель индикации и управления «СВЕТОФОР»

Панель индикации и управления «СВЕТОФОР» предназначена для подключения к

ППКОП совместно или взамен стандартных клавиатур RX-150, RX-160, RX-180 для ото-

бражения состояния зон или областей посредством светодиодной индикации, а также счи-

тывания уникального кода электронного ключа touch memory (типа DS1990A) и передачи

его для дистанционной постановки ППКОП на охрану (снятия с охраны). Подключается к

клеммам KEYBOARD, может использоваться совместно с клавиатурами.

5.18 Комплект для работы с электронными ключами КРЭК-16/128

Комплект для работы с электронными ключами КРЭК-16/128 предназначен для под-

ключения к ППКОП и дистанционного управления персонифицированной постановкой на

охрану

(снятием с охраны) объектовых приборов электронными ключами TOUCH

MEMORY, индикации состояния охраняемой области и процесса считывания кода элек-

тронного ключа, а также для расширения количества используемых электронных ключей.

Изделие может обслуживать до 16 независимых областей путем подключения внешних

считывающих устройств к соответствующим разъемам изделия. Изделие отображает по-

средством светодиода внешнего считывающего устройства состояние охраняемой облас-

ти, сопровождает световой индикацией процесс считывания кода электронного ключа, а

также сообщает пользователю о возможных неисправностях в линях связи с ППКОП. Из-

делие имеет внутреннюю энергонезависимую память для хранения 128 кодов электронных

ключей и позволяет увеличить количество используемых электронных ключей по сравне-

нию с количеством кодов пользователей ППКОП. Подключается к клеммам KEYBOARD,

может использоваться совместно с клавиатурами. Устанавливается внутри корпуса прибо-

ра.

5.19 Интерфейсный программатор ПРГУ

Интерфейсный адаптер ПРГУ (программатор универсальный) предназначен для бы-

строго программирования ППКОП при помощи ПО «Comax». Подключается к разъему RG-

11 на клавиатурах RX-150 или RX-160. В качестве дополнительной функции введена воз-

можность программирования радиостанций ICOM.

5.20 GSM- модуль

GSM-модуль предназначен для передачи сообщений по сетям GSM на телефонную

линию, подключенную к ЦС. Может работать как совместно с проводными линиями связи,

так и без них, а также совместно с передатчиками.

ПРИЛОЖЕНИЕ Б

Заводские настройки (предустановочная программа)

Таблица 8 - Общие параметры прибора

Параметр

Значение

Главный код

5555

Код техника

1234

Код пользователя 1

Не задан

Код пользователя 2

Не задан

Код пользователя 3

Не задан

Код пользователя 4

Не задан

Код пользователя 5

Не задан

Код пользователя 6

Не задан

Код пользователя 7

Не задан

Код пользователя 8

Не задан

Код пользователя 9

Не задан

Код пользователя 10

Не задан

Код пользователя 11

Не задан

Код пользователя 12

Не задан

Код пользователя 13

Не задан

Код пользователя 14

Не задан

Код пользователя 15

Не задан

Код пользователя 16

Не задан

Короткий код

Не задан

Время на выход 1

20 с

Время на выход 2

60 с

Время на вход

60 с

Время работы сирены

240 с

Время сброса пож. выхода

60 с

SMOKE

Тип тона сирены

Частный телефонный

Не задан

номер 1

Частный телефонный

Не задан

номер 2

Частный телефонный

Не задан

номер 3

Частный телефонный

Не задан

номер 4

Тип набора номера

тональный

Параметр

Значение

Количество звонков до

подъема трубки

Первый телефон для дозво-

Не задан

на на ЦС

Второй телефон для дозвона

Не задан

на ЦС

Третий телефон для дозвона

Не задан

на ЦС

Четвертый телефон для доз-

Не задан

вона на ЦС

Номера объектов

Не заданы (0)

Форматы станции

Не заданы (0)

Время ответа ЦС

20 с

Выход на внешнюю линию

Не задан

Час автотеста

00:00

Интервал автотеста

Коды событий, установлен-

FF для всех событий

ные для работы не в PAF -

протоколе

Таблица 9 - Параметры зон

Параметр

Исключенная

Нормально разомкнутая

24-часовая

Режим «Дом1»

Режим «Дом2»

Входная

Проходная

Задержка на вход типа «Б»

Оконечный резистор в шлейфе

Количество срабатываний

Автоисключение

Исключение исключения

Сирена

Встроенное реле

Коммуникатор

Работа по телефону с ЦС 1

Работа по телефону с ЦС 2

Параметр

Тон сирены 2

Микрофон

Пожарный датчик

Выход 1

Выход 2

Чувствительность

Таблица 10 - Экраны конфигурации ППКОП

1-й экран параметров

2-й экран параметров

3-й экран параметров

4-й экран параметров

5-й экран параметров

6-й экран параметров

7-й экран параметров

8-й экран параметров

ПРИЛОЖЕНИЕ В

Поддерживаемые телефонные протоколы

Таблица 11 - Параметры поддерживаемых телефонных протоколов

PPS

Вызов, Гц

Контроль ошибок

Цифр

Поз. А

Поз. В

Название

Импульсные Форматы

ADEMCO

3 - 1

SLOW

1400

3 - 2

4 - 1

143

4 - 2

143

3 - 1

3 - 2

1400

4 - 1

207

4 - 2

207

3 - 1

3 - 2

2300

4 - 1

159

4 - 2

159

3 - 1

3 - 2

2300

4 - 1

223

4 - 2

223

3 - 1

SILENT

KNIGHT

3 - 2

1400

4 - 1

143

4 - 2

143

3 - 1

3 - 2

1400

4 - 1

207

4 - 2

207

3 - 1

3 - 2

2300

4 - 1

159

4 - 2

159

3 - 1

3 - 2

2300

4 - 1

223

4 - 2

223

1400

3 - 1

FRANKLIN
