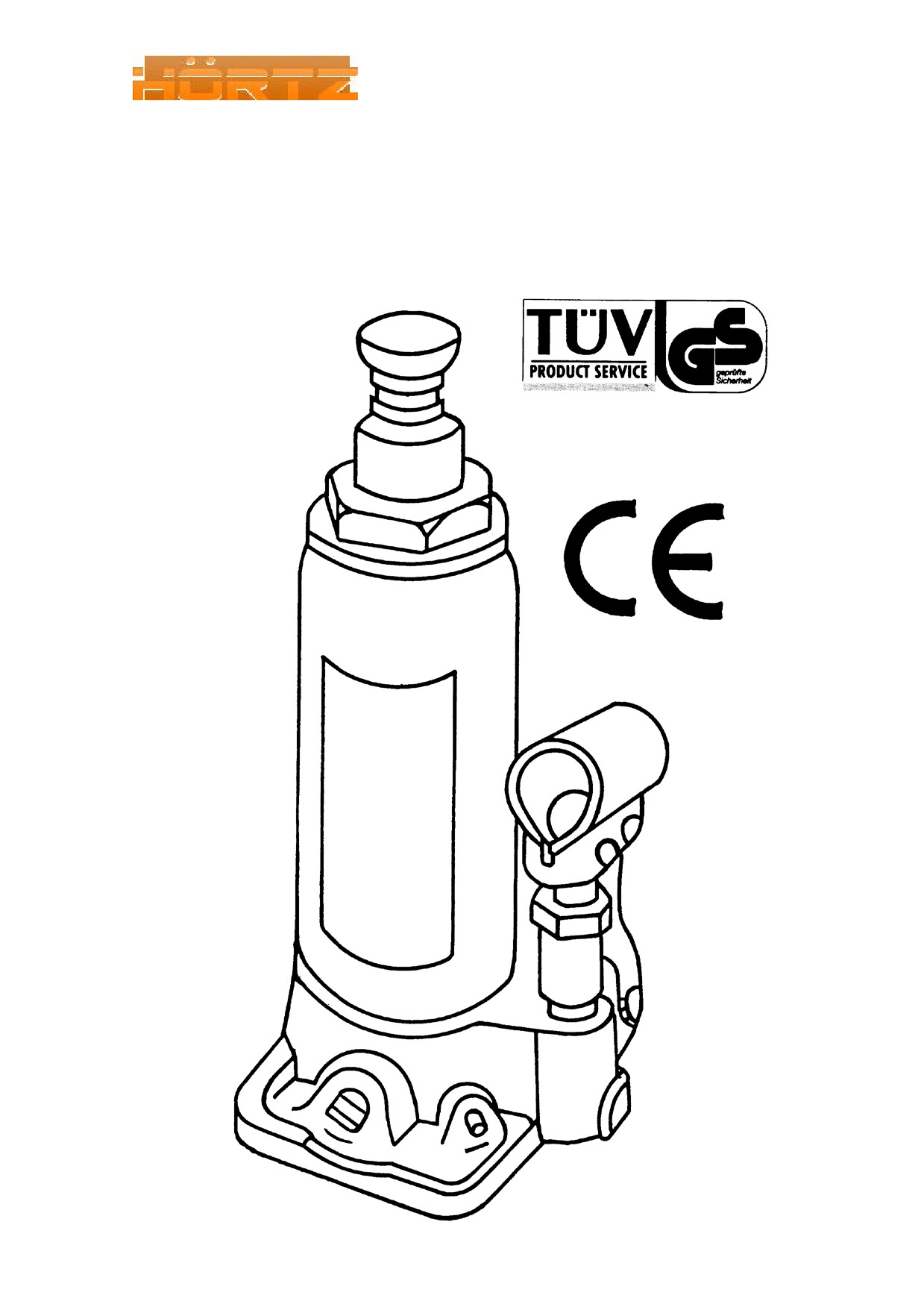

Hortz Домкрат гидравлический. Инструкция по эксплуатации
Домкрат гидравлический
Инструкция по эксплуатации
Стр.1
Внимание: Домкрат предназначен только для подъема изделий. Домкрат устанавливается
на ровную твердую поверхность. Колеса транспортного средства должны быть
заблокированы или под них должны быть подложены клинья, а также задействован
ручной тормоз. До проведения ремонтных работ необходимо установить дополнительные
опорные приспособления под транспортное средство
(тарированные стойки) для
обеспечения безопасности. Запрещается нагружать домкрат свыше его номинальной
грузоподъемности. До начала подъема транспортного средства необходимо убедиться в
рабочем состоянии домкрата. Запрещается регулировать предохранительный клапан.
Подъем транспортного средства
1. С помощью тонкого конца рукоятки домкрата плотно закрыть выпускной клапан
путем поворота по часовой стрелке (Рис. 1).
2. Установить домкрат под транспортным средством в заданном положении (см.
Руководство по эксплуатации транспортного средства). При необходимости
поворачивать винтовой удлинитель домкрата против часовой стрелки до тех пор,
пока он не коснется транспортного средства (Рис. 2).
3. Вставить рукоятку домкрата в соответствующее гнездо. Качать рукоятку для
подъема транспортного средства на нужную высоту (Рис. 3).
Опускание транспортного средства
Осторожно: транспортное средство необходимо опускать медленно, выпускной клапан
поворачивать медленно!
1. Вынуть рукоятку, с помощью тонкого конца открыть выпускной клапан. (Для того
чтобы открыть выпускной клапан, необходимо медленно повернуть его против
часовой стрелки.)
Примечание: запрещается открывать выпускной клапан более чем на один (1) полный
оборот.
2. Когда транспортное средство полностью опущено, удалить домкрат.
(Если
винтовой удлинитель был выдвинут, поворачивать его по часовой стрелке до тех
пор, пока он не опуститься настолько, что домкрат можно вынуть из-под
транспортного средства.)

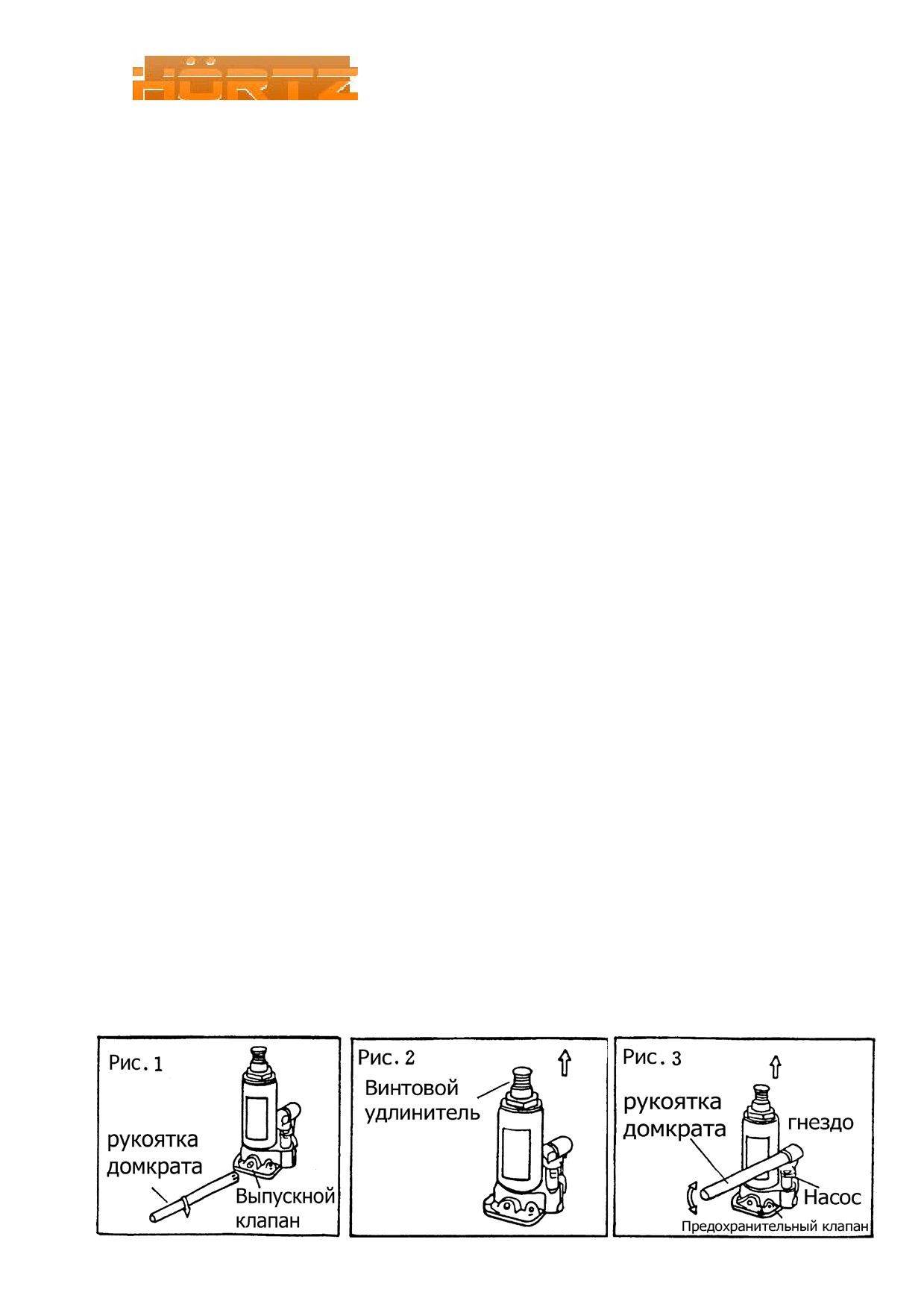

Рис.1-3
Техническое обслуживание

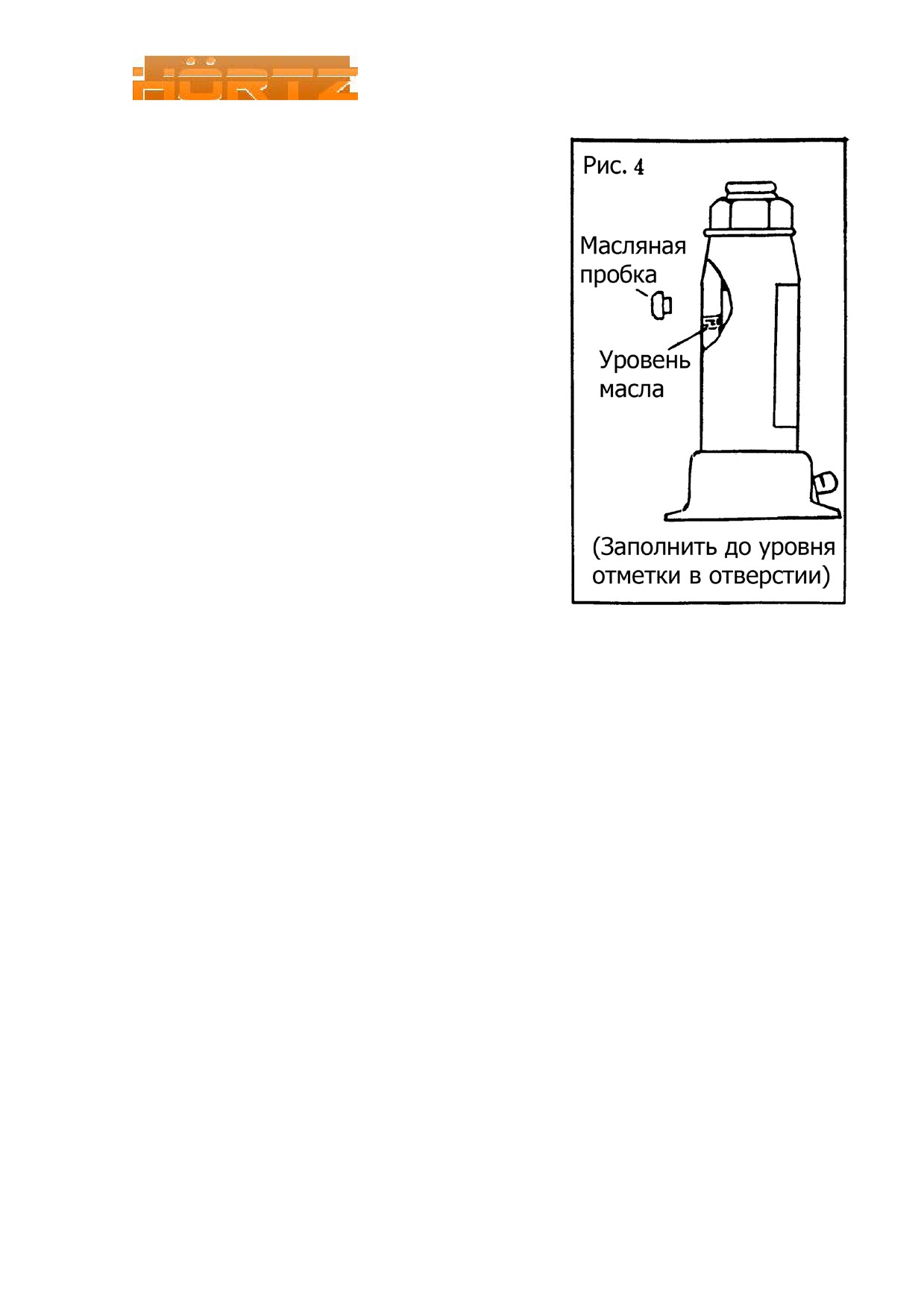

Добавление масла/смазка (Рис. 4)
1. Установить домкрат вертикально.
2. Опустить насос и поршень в
нижнее положение.
3. Снять с домкрата масляную пробку.
4. Залить высококачественное масло.
(Заливать до уровня нижней отметки
масляного резервуара.) Описание
системы удаления воздуха приведено
ниже (удаление воздуха из
гидравлической системы).
5. Установить масляную пробку.
6. Периодически смазывать шарнирные
соединения и винтовой удлинитель.
Удаление воздуха из гидравлической системы
Пузырьки воздуха периодически накапливаются в домкрате, что снижает эффективность
его работы. Удаление воздуха из гидравлической системы домкрата осуществляется
следующим образом:
1. Открыть выпускной клапан, удалить масляную пробку.
2. Несколько раз быстро поработать домкратом для удаления воздуха.
3. Закрыть выпускной клапан, установить масляную пробку.
Домкрат должен вернуться в рабочее состояние. Если этого не происходит, повторить
описанную процедуру.
Предотвращение появления ржавчины
Если домкрат не используется, необходимо привести поршень, насос и винтовой
удлинитель в самое нижнее положение. Избегать контакта с влажными средами. После
контакта с влажными средами домкрат насухо вытереть и смазать
(в том числе
консистентной смазкой) все части.
Внимание:
• До начала эксплуатации необходимо ознакомиться с Руководством по
эксплуатации.
• Запрещается работать с грузом, масса которого превышает номинальную
грузоподъемность домкрата.
• Домкрат должен устанавливаться только на ровную твердую поверхность.
Стр.3
• Запрещается производить работы под транспортным средством без применения
дополнительных опорных приспособлений (тарированных стоек), обеспечивающих
поддержку транспортного средства в ходе ремонтных работ.
• Запрещается разбирать домкрат, так как это может привести к его неисправности
или ненадлежащей работе.

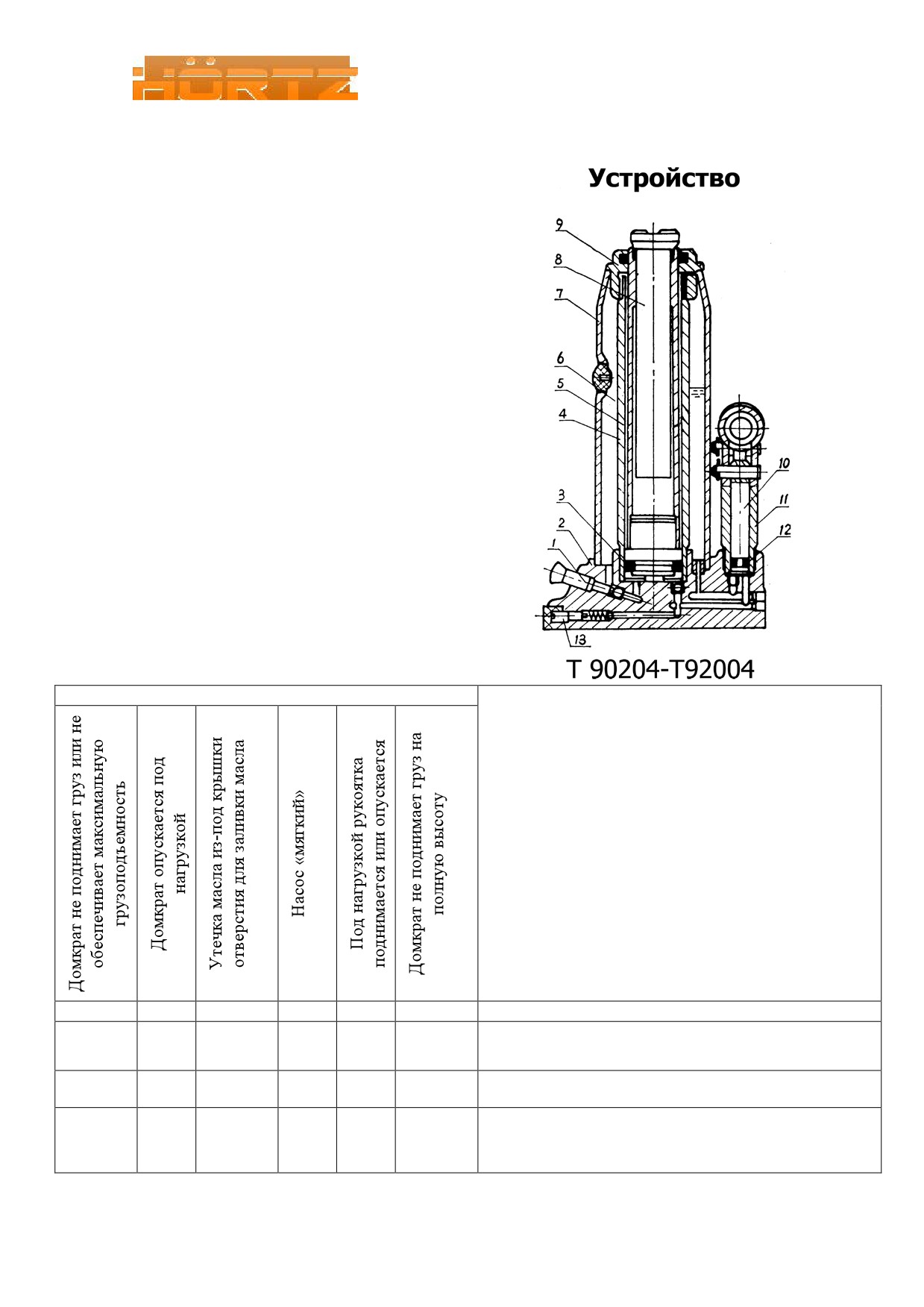

1. Рычаг выпускного клапана
2. Основание
3. О-образное кольцо
4. Гидравлический цилиндр
5. Толкатель
6. Гидравлическое масло
7. Масляный резервуар
8. Винтовой удлинитель
9. Крышка верхняя
10.Плунжер насоса
11.Корпус насоса
12.О-образное кольцо
13.Предохранительный клапан
Неисправности
Устранение неисправностей
Перечень регламентных работ
O
O
Выпускной клапан закрыт неплотно.
В домкрате низкий уровень масла. Снять крышку с отверстия
O
O
O
для залива масла и наполнить домкрат чистым гидравлическим
маслом для домкратов.
Резервуар может быть переполнен. Снять крышку с отверстия
O
для залива масла и удалить излишки масла.
В домкрате скопились излишки воздуха. Открыть выпускной
клапан и покачать рукоятку несколько раз. Закрыть выпускной
O
O
O
клапан и продолжить работу. При необходимости повторить
процедуру.
Стр.4
Могут быть не закрыты клапаны или присутствует инородное
тело. Продуть клапаны. Опустить опору и закрыть выпускной
O
O
O
клапан. Вручную поднять опору на несколько сантиметров,
открыть выпускной клапан и заставить опору опуститься как
можно быстрее.
Свидетельство о приемке
Изделие Домкрат гидравлический
Поз.
___________________
Контролер ___________________
Дата упаковки __________________
Основные технические характеристики
Наименование
Грузоподъемн
Минимальная
Высота
Высота
Масса нетто,
ость, т
высота, мм
подъема, мм
регулировки,
кг
мм
Т90204(S)
2
181
116
48
2.9
Т90304(S)
3
194
118
60
3.6
Т90404(S)
4
194
118
60
3.6
Т90504(S)
5
216
127
70
4.8
Т90604(S)
6
216
127
70
4.8
Т90804
8
230
147
80
6.3
Т91004
10
230
150
80
6.8
Т91204
12
230
155
80
8
Т91504
15
230
150
80
8.9
Т92004
20
242
150
60
11.5
Т93204
32
285
180
23.7
Т95004
50
300
180
34
