Подъемник автомобильный двухстоечный
Модель PL-4.0-2B
Руководство пользователя
Введение
Общие сведения
Двухстоечный гидравлический подъёмник представляет собой разработанное
нашей компанией гидравлическое оборудование для подъема автомобилей.
Подъёмник имеет простую и рациональную конструкцию. Применяемый
гидравлический привод обеспечивает низкий уровень шума, плавный подъем
и опускание. В состав подъёмника входят: стойки с каретками, механизм
блокировки для защиты от падения, устройство ограничения нагрузки,
стопор разворота подъемной лапы и тросовая система синхронизации
подъема кареток.
Применение
Подъемник может использоваться для подъема легковых автомобилей с
кузовами типа седан, фургон и универсал с массой до 4000кг. Поднятый
автомобиль фиксируется на рабочей высоте, необходимой для проведения
его ремонта, техобслуживания или очистки.
Технические характеристики
Параметр
Значение
Модель
PL-4.0-2B
Грузоподъемность, т
4
Высота подъема, мм
1800
Продолжительность подъема, с
52
Продолжительность опускания, с
22
Мощность электродвигателя, кВт
2,2
Напряжение питания, В
380/220
Высота подъемника, мм
2826
Ширина подъемника, мм
3200
Расстояние между стойками, мм
2806
Масса подъёмника, кг
680
Имейте ввиду, что для напряжения питания 220В потребуется использовать
трансформатор соответствующей мощности.

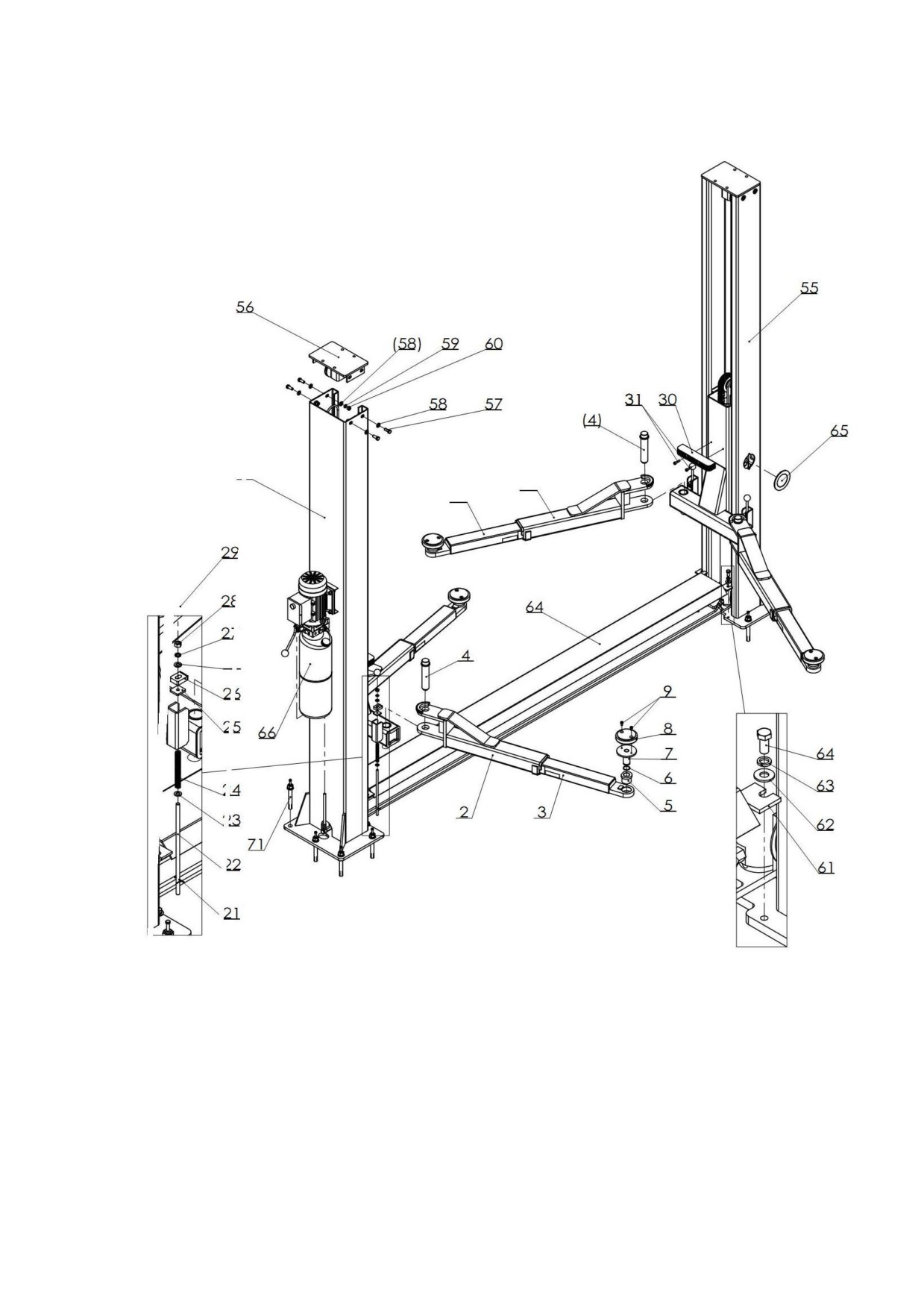

Описание конструкции подъемника
Подъемник состоит из двух стоек, двух гидравлических цилиндров,
гидравлической станции, подъемных кареток, тросовой системы
синхронизации, замков безопасности и простого в использовании стопора
угла поворота подъемной лапы.
При нажатии выключателя электродвигателя гидравлической станции
происходит подъем. При отпускании выключателя перемещение
прекращается. Если требуется опустить подъемник, необходимо потянуть
тросик разблокировки, чтобы снять замки безопасности со стопоров, а затем
потянуть за рукоятку клапана опускания.
Подъемная лапа имеет телескопическую структуру и может свободно
поворачиваться в горизонтальной плоскости.
Для обслуживания автомобилей различных типов имеется возможность
регулировки высоты подхватов. Наша компания может на заказ поставить
подъемник с высокими подхватами.

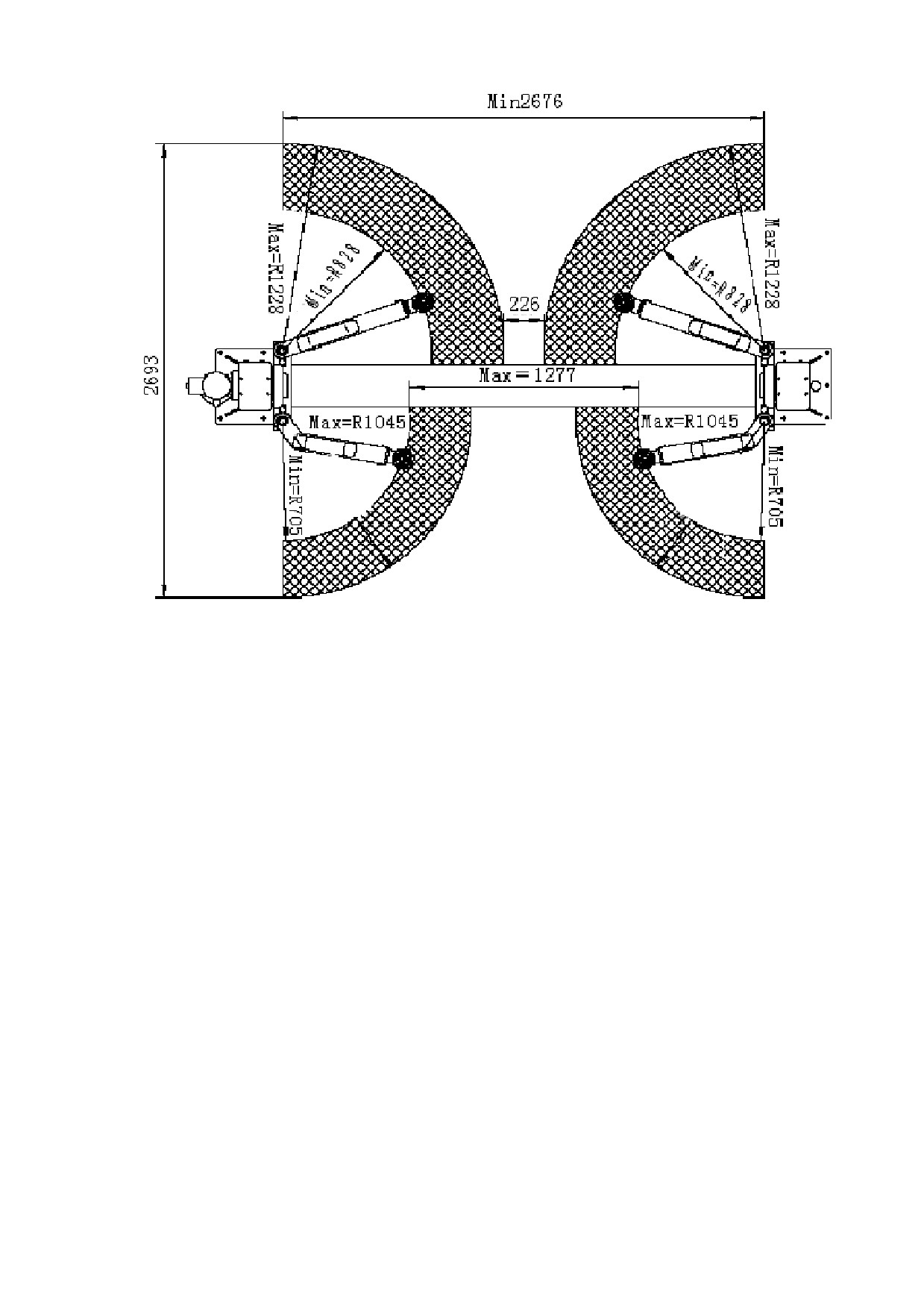

Габаритные размеры

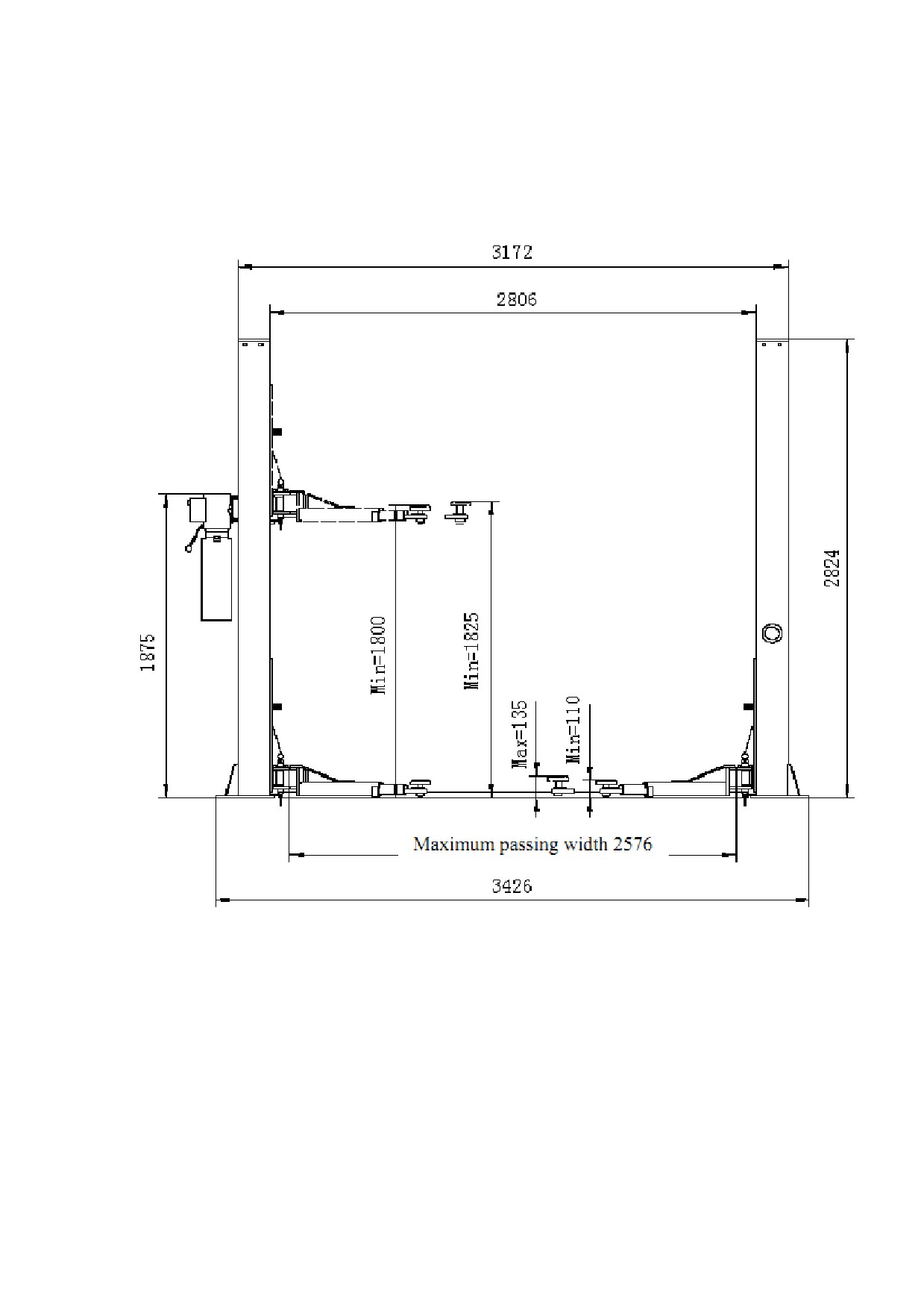

Данный подъемник имеет габаритные размеры, указанные на рисунках 1 и 2:
Рисунок 1
Рисунок 2
Монтаж и наладка
Требования к фундаменту
Для установки данного подъемника предъявляются следующие требования к
фундаменту:
1. Подъемник следует устанавливать на ровную бетонную подушку
размером 4000х1000мм.
2. Глубина заливки должна составлять 350мм.
3. Выдержка после заливки - 28 дней.
4. Фундамент должен быть выверен по уровню во всех направлениях.
Допустимое отклонение по горизонтальной плоскости - не более 5мм.
Пошаговая инструкция по установке
Пожалуйста, перед сборкой подъемника внимательно прочтите
нижеизложенные инструкции:
Шаг первый: определение места установки подъемника и разметка пола.
1. Определите расположение ведущей и ведомой стойки.
2. Когда место установки выбрано, мелом начертите сетку для
обозначения мест установки стоек, разметьте пол в месте установки
каждой стойки.
3. Перед тем как продолжить, проверьте вычисления и убедитесь, что
основания стоек имеют квадратное сечение и выровнены по меловой
линии.
Шаг второй: монтаж стоек. Сначала ведущей, затем ведомой.
1. С помощью перфоратора просверлите отверстия под анкерные болты.
Чтобы удостовериться в способности анкера удерживать стойку,
необходимо не позволять буру дрожать и растачивать отверстие под
анкерные болты.
2. После бурения полностью удалите пыль из всех пробуренных
отверстий и убедитесь, что во время выполнения этой процедуры
стойки не сместились относительно разметки.
3. Если необходимо подклинить стойки, подложите необходимое
количество прокладок под основание стойки с тем, чтобы при
затягивании анкерных болтов стойки стояли вертикально.
4. После установки прокладок и анкерных болтов затяните болты путем
закрепления на них гаек и поворачивания последних на 2-3 оборота по
часовой стрелке. Для выполнения данной процедуры запрещается
использовать ударный гайковерт.
5. Расположите вторую стойку в соответствии с разметкой и повторите
процедуры, описанные в пунктах 1, 2, 3 и 4.
Шаг третий: установка гидравлической станции
Присоедините гидравлическую станцию к ведущей стойке с помощью
крепежа, поставляемого в комплекте с подъемником. Наполните бак
гидравлическим маслом.
Шаг четвертый: подключение гидравлических рукавов
Подключите гидравлические рукава в соответствии с гидравлической
схемой, размещенной в конце данного руководства. Особое внимание
следует уделить тому, чтобы гидравлические рукава были чистыми и в них
не было грязи.

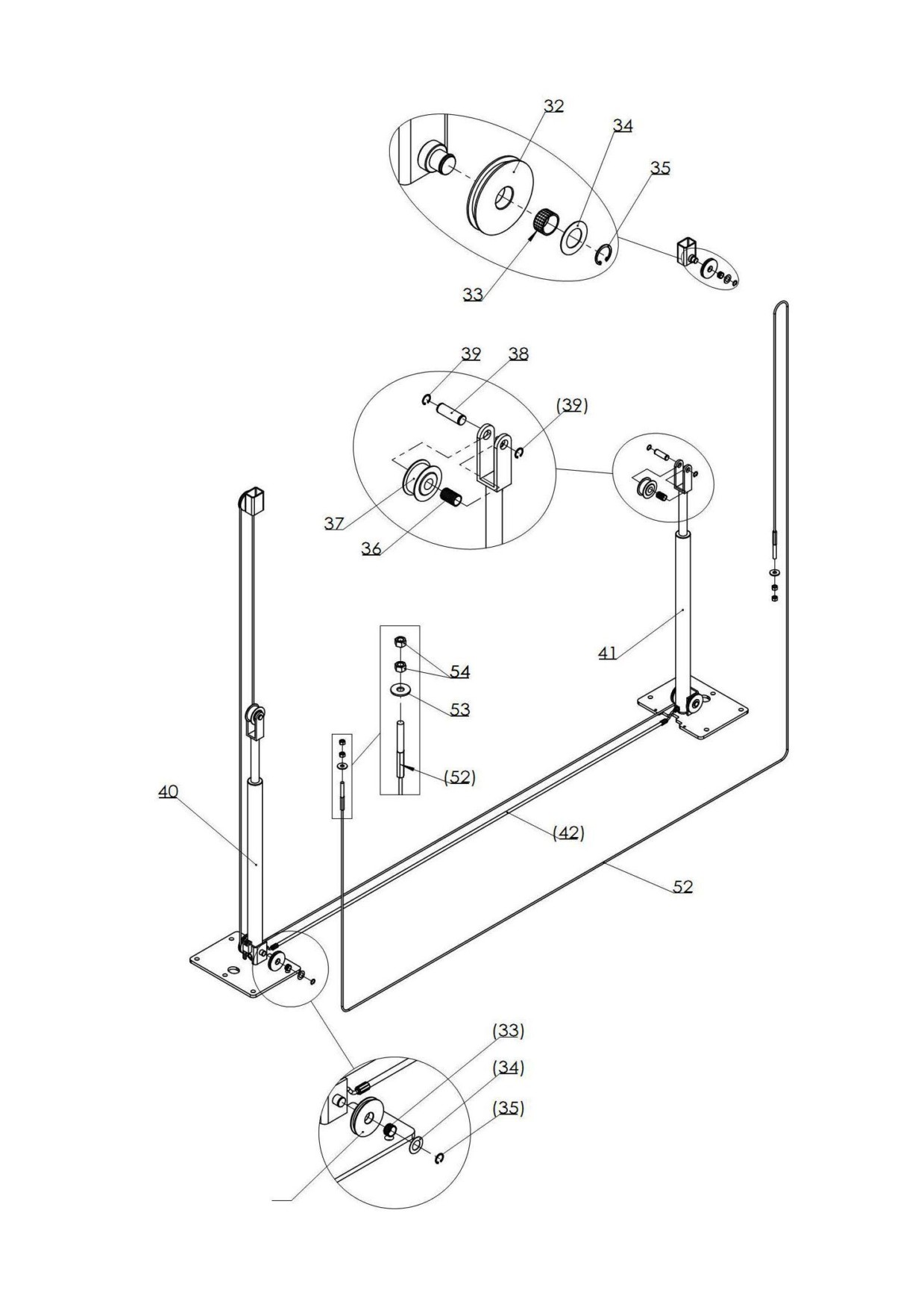

Шаг пятый: прокладка тросов синхронизации
1. Поднимите обе каретки на высоту примерно 800 мм от пола и
зафиксируйте их.
2. Убедитесь, что замки безопасности на обеих стойках полностью
зацеплены перед началом прокладки тросов синхронизации.
3. Перед началом данной процедуры необходимо убедиться, что обе
каретки находятся на одинаковой высоте.

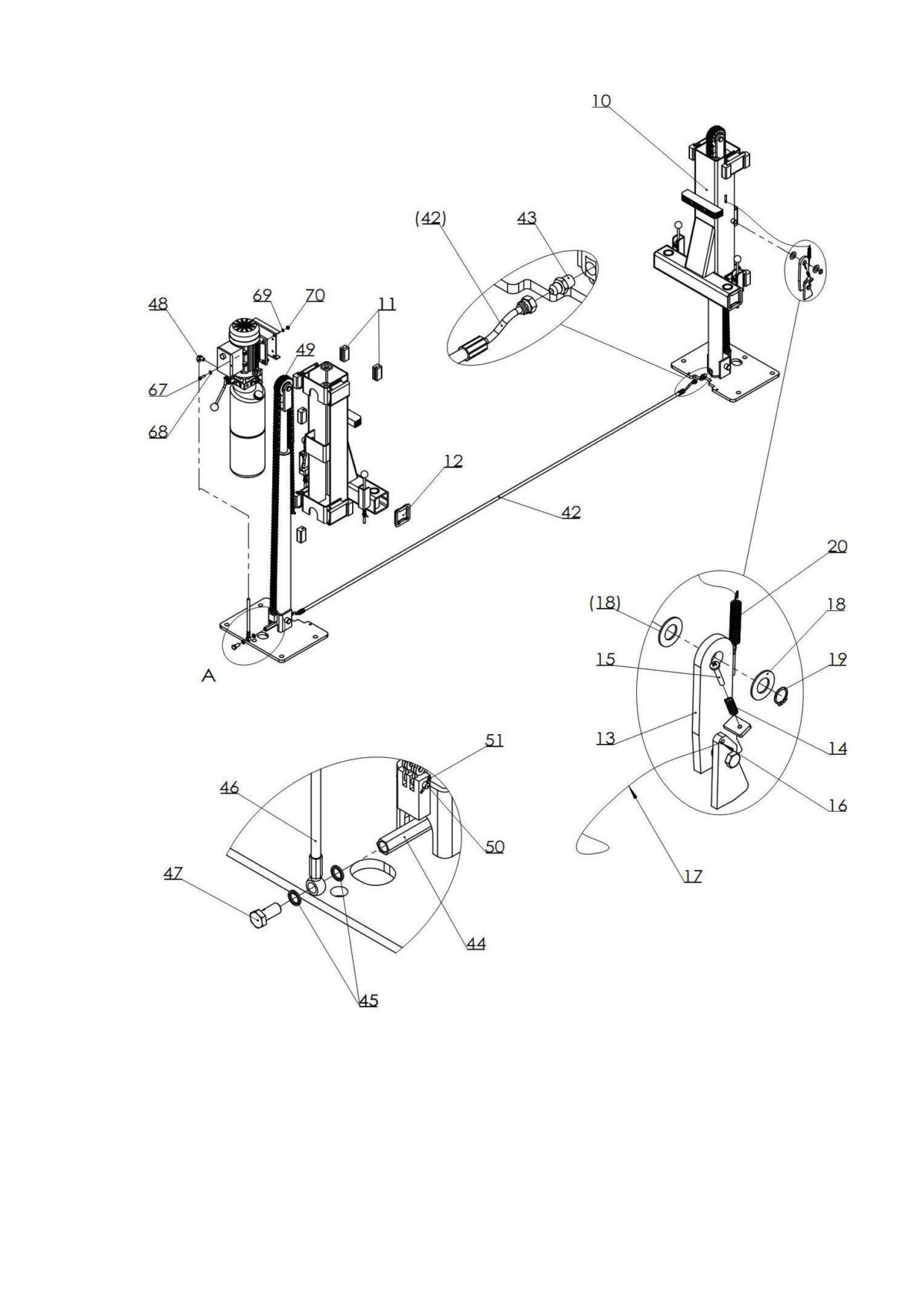

4. Проложите троса синхронизации в соответствии со схемой в конце
данного руководства.
5. После прокладки тросов синхронизации необходимо подтянуть их
таким образом, чтобы они были одинаково натянуты.
Шаг шестой: установка лап
Перед установкой смажьте оси лап пластичной смазкой. Установите
поворотные лапы на каретке с помощью осей, поставляемых в комплекте с
подъемником. Удостоверьтесь в надежной работе блокиратора лап.
Шаг седьмой: наполните бак
Залейте в бак гидравлической станции высококачественное гидравлическое
масло вязкостью 32; 46 сантистоксов.
Шаг восьмой: выполните подключение электрических соединений к
гидравлической станции.
Убедитесь, что подключение проведено верно, и двигатель не будет работать
в режиме реверса.
ПРЕДУПРЕЖДЕНИЕ: МОНТАЖ ЭЛЕКТРОПРОВОДКИ ДЛЯ
ПОДКЛЮЧЕНИЯ ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ К
ГИДРАВЛИЧЕСКОЙ СТАНЦИИ ДОЛЖЕН ПРОИЗВОДИТЬСЯ В
СООТВЕТСТВИИ С МЕСТНЫМ ЗАКОНОДАТЕЛЬСТВОМ
КВАЛИФИЦИРОВАННЫМ ЭЛЕКТРИКОМ.
Эксплуатация
ПРЕДУПРЕЖДЕНИЕ!
Не размещайте на подъемнике какое-либо транспортное средство во время
испытательных работ. Поднимите и опустите подъемник несколько раз,
чтобы убедиться, что замки щелкают одновременно, а из цилиндров удален
воздух.
Перед началом эксплуатации
1. Перед началом эксплуатации проверьте состояние всех рукавов и
соединений. Подъемник может эксплуатироваться только при
отсутствии утечек масла из гидравлического контура.
2. Если устройства безопасности, установленные на подъемнике,
неисправны, запрещается пользоваться подъемником.
3. Не рекомендуется поднимать транспортное средство в случае, если его
центр тяжести не находится между подхватами подъемника. В
противном случае производитель не несет никакой ответственности за
последствия применение вышеуказанного метода эксплуатации.
4. Персонал и оператор подъемника должны находиться на безопасном
расстоянии во время подъема или опускания.
5. Поднимите и опустите подъемник несколько раз, чтобы убедиться в
отсутствии воздуха в цилиндрах. Присутствие воздуха в цилиндрах
приводит к нестабильной работе подъемника.
Руководство по эксплуатации
Подъем транспортного средства
1.
Убедитесь, что прочитали настоящее руководство перед эксплуатацией
подъемника.
2.
Всегда поднимайте транспортное средство, располагая лапы
подъемника в рекомендованных производителем точках подъема.
3.
Расположите транспортное средство между стойками.
4.
Расположите поворотные лапы таким образом, чтобы центр тяжести
транспортного средства находился между подхватами лап.
5.
Нажмите кнопку «ПУСКª на пульте управления подъемником
(расположен на гидравлической станции) и поднимайте транспортное
средство до тех пор, пока подхваты не соприкоснутся с точками
подъема транспортного средства. После подъема убедитесь, что
транспортное средство устойчиво закреплено на подъемнике.
Нажатием на рукоятку клапана опускания опустите транспортное
средство до фиксации на замках безопасности.
6.
Убедитесь, что подъемник закрепился на замках безопасности и только
после этого начинайте работы по ремонту или обслуживанию
транспортного средства.
Опускание транспортного средства
1. Перед опусканием транспортного средства уберите посторонние
предметы из рабочей зоны подъемника. Нажатием кнопки «ПУСКª
слегка приподнимите транспортное средство.
2. Откройте стопоры замков безопасности. Предупреждение: всегда
открывайте замки с обеих сторон.
3. Нажмите рычаг клапана опускания для опускания транспортного
средства.
4. Отпустите рычаг клапана опускания подъемника, когда транспортное
средство опустится на нужную высоту.
Обслуживание
Мы даем гарантию качества один (1) год на подъемник. По требованию
пользователя мы произведем ремонт или заменим подъемник, если он
сломался в течение гарантийного срока. Производитель не несёт никакой
ответственности за неправильную установку, эксплуатацию, перегруз
подъемника, плохой бетонный пол (не соответствующий требованиям,
указанным в настоящем руководстве), трение деталей и недостаточное
обслуживания. Гарантия действительна при предъявлении артикула
подъемника и его серийного номера. Пользователи подъемника обязаны
предоставлять указанную информацию.
Необходимо выполнять нижеописанные операции по обслуживанию
подъемника. Низкая стоимость эксплуатации и долгий срок службы являются
следствием выполнения плановых операций по обслуживанию подъемника.
Нижеуказанные операции применимы при нормальных условиях
эксплуатации. Частота их выполнения может меняться в зависимости от
окружающих условий, режима работы и т.д.
1. Ежедневный осмотр перед началом эксплуатации
Оператор подъемника обязан каждый день проводить осмотр подъемника
перед началом эксплуатации. Ежедневная проверка замков безопасности -
очень важная операция, обнаружение неисправности замков безопасности
может предотвратить повреждение дорогостоящего имущества, потерю
рабочего времени, серьёзные травмы и даже смерть.
1.1. Визуально и на слух проверьте работу замков безопасности.
1.2. Проверьте гидравлические подключения и рукава на наличие
утечек гидравлического масла.
1.3. Проверьте на наличие повреждений троса синхронизации,
электрические подключения и пульт управления.
1.4. Проверьте затяжку болтов, винтов и гаек.
1.5. Проверьте регулировку подхватов поворотных лап.
2. Еженедельное обслуживание
2.1. Убедитесь, что движущиеся части чисты.
2.2. Проверьте замки безопасности вышеописанным способом.
2.3. Проверьте уровень гидравлического масла следующим образом:
поднимите подъемник, и если лапы не достигают максимальной
высоты, долейте гидравлическое масло.
2.4. Проверьте и затяните болты, винты и гайки.
3. Ежемесячное обслуживание
3.1. Проверьте затяжку винтов.
3.2. Проверьте уплотнения гидравлического контура и разболтавшиеся
соединения, при необходимости затяните их.
3.3. Проверьте смазку и износ пальцев, роликов, манжет, кареток,
поворотных лап и проставок. При необходимости замените
поврежденные детали.
4. Ежегодное обслуживание
4.1. Слейте гидравлическое масло для проверки его состояния. Очистите
масляный фильтр и бак гидравлической станции.
При выполнении вышеуказанных операций по обслуживанию оператор
получит подъемник в идеальном состоянии каждый раз при возобновлении
работы.
Устранение неполадок
1. Двигатель не работает
¾ Перегорел предохранитель. Замените его.
¾ Двигатель отключился из-за перегрева. Дайте двигателю остыть.
¾ Неправильное подключение электрики. Вызовите электрика для
проверки электрических подключений.
¾ Неисправна кнопка «ПУСКª. Вызовите электрика для диагностики.
2. Двигатель работает, но не поднимает
¾ Мусор под рукояткой клапана опускания. Одновременно опустите
рукоятку вниз и нажмите кнопку «ПУСКª на пульте управления.
Удерживайте их 10-15 секунд, это должно помочь.
¾ Слишком низкий уровень гидравлического масла. Гидравлическое
масло должно быть на уровне 5см от крепежного фланца при
опущенном подъемнике.
3. Гидравлическое масло выливается через заливную горловину
¾ Бак гидравлической станции переполнен.
¾ Подъемник опустился слишком быстро под большой нагрузкой.
¾ Подъемник перегружен.
4. Двигатель гудит и не запускается
¾ Крыльчатка вентилятора зазубрена. Снимите крыльчатку и выправьте
ее.
¾ Повреждена электропроводка. Вызовите электрика для диагностики.
¾ Неисправный пускатель. Вызовите электрика для диагностики.
¾ Низкое напряжение. Вызовите электрика для диагностики.
¾ Подъемник перегружен.
5. Подъемник дергается при подъеме и опускании
¾ Воздух в гидравлическом контуре. Поднимите и опустите подъемник
несколько раз, при этом необходимо следить, чтобы двигатель не
перегрелся.
6. Утечка масла
¾ Гидравлическая станция: если произошла утечка гидравлического
масла из крепежного фланца бака, проверьте уровень гидравлического
масла в баке гидравлической станции. Уровень гидравлического масла
должен быть на 5 см ниже крепежного фланца. Проверьте с помощью
щупа, если бак металлический. Проверьте визуально, если бак
пластиковый.
¾ По штоку цилиндра: изношено уплотнение штока цилиндра. Замените
уплотнение или цилиндр.
¾ Из дренажного отверстия цилиндра: уплотнение поршня цилиндра
изношено. Замените уплотнение или цилиндр.
7. Избыточный уровень шума от подъемника
¾ Поворотные лапы подъемника сухие и требуют смазки.
¾ Шкив цилиндра в сборе или шкив троса в сборе двигаются
неравномерно.
¾ Может иметь место избыточный износ пальцев или вилки цилиндра.
Деталировка и список запчастей
Список запчастей
Наименование
Перевод
Кол-
во
1
Main column
Ведущая стойка
1
2
Long arm
Длинная лапа
4
3
Short tensile arm
Выдвижная короткая лапа
4
4
Fixed pin
Стопорный палец
4
5
Lifting tray thread sleeve
Резьбовая втулка подхвата
4
6
Shaft snap ring
Стопорное кольцо пальца
4
7
Lifting tray
Подхват
4
8
Round lifting pad
Круглая накладка на подхват
4
9
Hex socket head cap screw
Винт с шестигранной головкой М8х16L
8
M8x16L
10
Sliding board complete
Каретка в сборе
2
11
Sliding block
Нейлоновый блок
16
12
Sliding board close cover
Уплотнение каретки
4
13
Safety lock
Замок безопасности
2
14
Compressed spring
Компрессионная пружина
2
15
Cross pan head screw M6x35L
Винт с крестовым шлицем М6х35L
2
17
Steel rope ø 2x500
Стальной тросик ø 2x500
2
18
A-shape shaft snap ring (ø20
А-образное стопорное кольцо вала
2
outer ring)
(внешний диаметр 20)
19
Tension spring
Нажимная пружина
2
22
Pull rod
Шток
4
24
Pull rod spring
Пружина штока
4
25
Fixed plate of card lock
Упорная планка стопора
4
26
Card lock
Стопор
4
27
Flat washer M10
Плоская шайба М10
4
28
Nut M10
Гайка М10
4
29
Bakelite ball
Бакелитовый шарик
4
30
Rubber mat 1
Резиновая накладка
2
31
Hex socket head cap bolt
Болт М8х25L с шестигранной головкой
4
M8x25L
32
Rope sheave
Шкив троса
4
33
Oilless bearing (ST2515)
Втулка
6
34
Rope sheave washer
Шайба шкива троса
4
35
A-shape shaft snap ring (ø23
А-образное стопорное кольцо вала
4
outer ring)
(внешний диаметр 23)
36
Oilless bearing (ST2544)
Безмасляная манжета (ST2544)
2
37
Chain wheel
Шкив цепи
2
38
Chain wheel shaft
Вал шкива цепи
2
39
A-shape shaft snap ring (ø25
А-образное стопорное кольцо (внешний
4
outer ring)
диаметр 25)
40
Main oil cylinder
Ведущий гидравлический цилиндр
1
41
Sub oil cylinder
Ведомый гидравлический цилиндр
1
42
Oil hose
Гидравлический рукав
1
43
Union (electric two post lift)
Штуцер
2
44
Straight union
Прямой фитинг
1
45
Combined seal ring M8
Комбинированное уплотнительное
2
кольцо М8
46
Oil hose of pump (clear floor two
Масляный рукав насоса (безрамный
1
post lift)
двухстоечный подъемник)
47
Union of oil hose (two post lift
Штуцер масляного рукава (двухстоечные
1
series)
подъемники)
48
Pump union
Штуцер насоса
1
49
Chain
Цепь
2
50
Chain pin
Палец цепи
8
51
Cotter pin ø2.5x20L
Медный палец
8
52
Steel rope of two post
Стальной трос
2
53
Flat washer M16
Плоская шайба М16
4
54
Nut M16
Гайка М16
8
55
Sub column
Ведомая стойка
1
56
Top plate of column
верхняя крышка стойки
2
57
Hex socket head cap bolt
Болт M12x30L с шестигранной головкой
8
M12x30L
58
Flat washer M12
Плоская шайба М12
16
59
Spring washer M12
Пружинная шайба М12
8
60
Nut M12
Гайка М12
8
61
Productive plate
Упорная пластина
1
62
Flat washer
Плоская шайба
4
63
Spring washer
Пружинная шайба
4
64
Hex socket head cap bolt
Болт M12x25L с шестигранной головкой
4
M12x25L
65
Window cover plate
Заглушка смотрового отверстия
2
66
Manual pump
Бак гидравлической станции
1
67
Hex socket head cap bolt
Болт M10x30L с шестигранной головкой
4
M10x30L
68
Flat washer M10
Плоская шайба М10
4
69
Spring washer M10
Пружинная шайба М10
4
70
Nut M10
Гайка М10
4
71
Expansible bolt M18x160L
Анкерный болт М18х160L
10
Деталировка гидравлической станции
Список запчастей
Наименование
Перевод
Количество
1
Overflow valve
Перепускной клапан
1
2
Hose fitting
Фитинг рукава
1
3
Annectent spindle
Соединительный шток
1
4
Single valve
Односторонний клапан
1
5
Escape oil valve
Выпускной клапан
1
6
Bolt
Болт
1
7
Throttle valve
Дроссельный клапан
1
8
Escape oil valve
Выпускная трубка
1
11
Gear pump
Шестеренчатый насос
1
12
Bumper valve
Буферный клапан
1
13
Valve seat
Седло блока клапанов
1
15
Seal
Ремкомплект
1



















///////////////////////////////////////
