Оросители спринклерные и дренчерные водяные и пенные стандартного и раннего реагирования T-ZSTX15, T-ZSTX20, ZSTX(K)15
Монтажное расположение розеткой вниз
Техническое описание и руководство по эксплуатации
FUJIAN SANJING FIRE FIGHTING EQUIPMENT CO., LTD
2016
Общая информация
Спринклерные оросители являются ключевым элементом автоматической спринклерный системы пожаротушения, которая предназначена для определения очага пожара и автоматического тушения. При возникновении пожара в защищаемой области, когда температура окружающей среды достигает температуры срабатывания стеклянной колбы спринклерного оросителя, колба взрывается, удаляется запирающий элемент и через открытый ороситель начинает подаваться огнетушащее вещество. Дрен черные оросители предназначены для работы преимущественно в дренчерных системах пожаротушения. При возникновении пожара в защищаемой области приводится в действие узел управления. Спринклерные и дренчерные оросители могут использоваться для защиты школ, конференц-залов, складских помещений, заводов, отелей, ресторанов, госпиталей, офисных зданий и других помещений с высоким риском возникновения пожара.
Описание

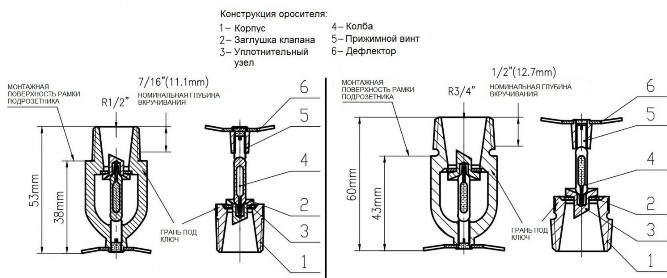

Оросители серии T-ZST состоят из корпуса из медного сплава, дефлектора из медного справа, прокладки и термочувствительного элемента (стеклянной колбы) для спринклерных оросителей. На оросители нанесено хромовое покрытие, которое повышает износостойкие и антикоррозийные свойства оросителя. Материал прокладки – тефлон.
Технические характеристики
|
Модель |
Спринклерные оросители Дренч ороси |
||
|
T-ZSTX15 |
T-ZSTX20 ZSTX |
(K)15 |
|
|
Монтажное положение |
розетка вниз |
розетка вниз розетка |
вниз |
|
Резьба |
R 1/2 |
R 3/4 R 1/2 |
|
|
Номинальный диаметр, мм |
15 |
20 1 |
5 |
|
Номинальная температура срабатывания оросителя °С |
57/68/79/93 - |
||
|
Маркировочный цвет жидкости в стеклянной колбе |
оранжевый/красный/желтый/зеленый - |
||
|
Предельно допустимая рабочая температура спринклерного оросителя, °С |
38/50/58/70 от -60 д |
||
|
Коэффициент расхода LPM/bar (л/с/МПа) |
80±4 (0,42) |
115±6 (0,60) 80±4 |
(0,42) |
|
Заводской тест давления |
3.0MPa |
||
|
Номинальное давление |
1.2MPa |
||
|
Диаметр стеклянной колбы |
Φ5mm и Φ3mm - |
||
|
Индекс времени срабатывания RTI, (м×с)1/2 Φ3mm Φ5mm |
＜50 - 50-80 |
||
ерные тели
о +55°С
Монтаж: требования и меры предосторожности
-
Следует избегать любых повреждений теплового замка и тела оросителя. При монтаже следует использовать специальный ключ. Для герметичной установки оросителей их нужно закручивать с усилием 10-20N · m. Большее усилие может вызвать деформацию корпуса оросителя.
-
После монтажа оросителя необходимо снова проверить тепловой замок на наличие деформаций. При обнаружении любых повреждений ороситель должен быть сразу заменен.
-
Оросители нельзя окрашивать и допускать сильных загрязнений, так как это может отразиться на нормальном функционировании оросителя.
Обслуживание:
Установленные оросители необходимо ежемесячно визуально осматривать. При обнаружении дефектов таких как повреждения, деформации корпуса или дефлектора оросителя, признаков внешнего вмешательства и т.д., необходимо заменить ороситель. Для этого следует иметь запасные оросители.
Сработавшие спринклерные оросители ремонту и повторному использованию не подлежат. Их необходимо заменить на новые.
Транспортировка и хранение:
-
Во время транспортировки оросители не должны подвергаться воздействию атмосферных осадков и высокой влажности. При погрузке и разгрузке ящиков с упакованными оросителями необходимо избегать повреждений ящика.
-
Ящики с оросителями должны храниться в проветриваемых, сухих закрытых складах вдали от коррозийных и взрывоопасных веществ. Температура хранения должна составлять от -10°С до
+40°С.
Гарантии
Производитель готов ответить на все возникшие вопросы по телефону, электронной почте или онлайн.
Гарантия на оборудование составляет один год со дня отгрузки оборудования.
Сертификация:
Сертификаты:
ISO9001: 2008 Система менеджмента качества, ISO14001: 2004 Система экологического управления и OHSAS18001: 2007 Система менеджмента профессиональной безопасности и здоровья.
Сертификат соответствия № C-CN.ПБ97.В.00359 срок действия с 11.05.2016 по 10.05.2021.
Оформление заказа:
Для размещения заказа необходимо указать модель оросителя, скорость и температуру срабатывания, и коэффициент производительности.
Комплектность:
Вместе с партией оросителей в ящик вкладывается: 1 специальный ключ, руководство по эксплуатации, копия сертификата соответствия.
Обозначение и маркировка спринклерных и дренчерных оросителей:
|
Обозначение |
Тепловой замок |
Маркировка |
|
СУО0– РНа 0,42 – R1/002/P57.B3 – «T-ZSTX15» |
колба 3 мм или 5 мм |
2016 T-ZSTX15-57℃ |
|
СУО0 – РНа 0,60 – R3/4/Р57.В3 - «T-ZSTX20» |
колба 3 мм или 5 мм |
2016 T-ZSTX20-57℃ |
|
СУО0 – РНа 0,42 – R1/002/P68.B3 – «T- ZSTX15» |
колба 3 мм или 5 мм |
2016 T-ZSTX15-68℃ |
|
СУО0 – РНа 0,60 – R3/4/Р68.В3 - «T-ZSTX20» |
колба 3 мм или 5 мм |
2016 T-ZSTX20-68℃ |
|
СУО0 – РНа 0,42– R1/002/Р79.В3 - «T-ZSTX15» |
колба 3 мм или 5 мм |
2016 T-ZSTX15-79℃ |
|
СУО0 – РНа 0,60 – R3/4/Р79.В3 - «T-ZSTX20» |
колба 3 мм или 5 мм |
2016 T-ZSTX20-79℃ |
|
СУО0 – РНа 0,42 – R1/002/P93.B3 – «T- ZSTX15» |
колба 3 мм или 5 мм |
2016 T-ZSTX15-93℃ |
|
СУО0 – РНа 0,60 – R3/4/Р93.В3 - «T-ZSTX20» |
колба 3 мм или 5 мм |
2016 T-ZSTX20-93℃ |
|
ДУО0 – РНа 0,42 – R1/002/В3 – «ZSTX(K)15» |
- |
2016 ZSTX-15 K |

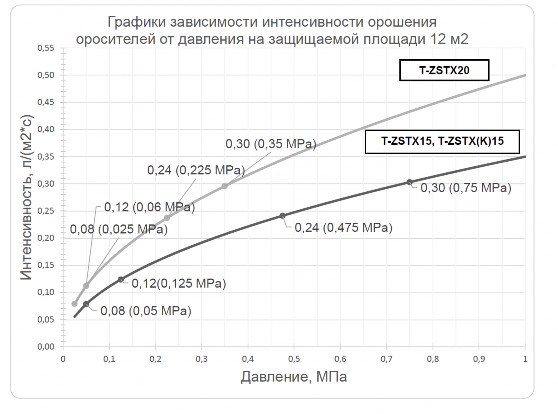

График зависимости интенсивности орошения оросителей от давления

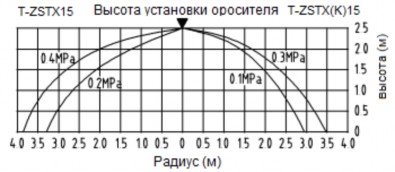

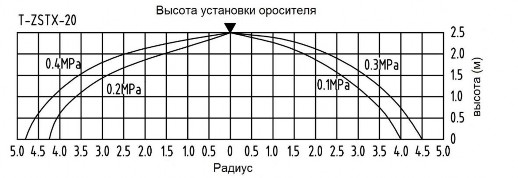

Эпюры орошения спринклерных и дренчерных оросителей
Поток ОТВ имеет параболоидную форму, 80-100% распыляется внутри потока.
Дата изготовления:
Номер партии:
Дата продажи:
////////////////////////////
