Ультразвуковой теплосчетчик ULTRAHEAT UH50. Инструкция пользователя
Ультразвуковой теплосчетчик
Издание: Oктябрь 2006
ULTRAHEAT UH50
Инструкция по монтажу и
сервисному обслуживанию UH 206-000a
Блоки питания на 110/220/230 V соответствуют
Меры предосторожности
классу защиты II, за счет чего при замене прибора
)
Не поднимайте прибор за вычислитель
обесточивания сети не требуется.
)
Обращайте внимание на острые кромки
(резьба, фланец и т.п.)
)
Производить установку прибора в систему
Все проводники следует прокладывать на
(отопления или ГВС) и его снятие
расстоянии не менее
300 мм от силовых и
разрешается только обученному персоналу
высокочастотных линий.
)
Установка и снятие прибора допускается
Созданием соответствующего давления в сети
только при отсутствии давления в системе
необходимо добиться отсутствия кавитации, т.е.
)
После установки прибора необходимо
не менее 1 bar при qp и примерно 3 bar при qs
подачей давления проверить герметичность
(при примерно 80°C).
соединений
)
Эксплуатация прибора допускается только в
Установка
указанных в документации условиях, в
Место установки преобразователя расхода
противном случае возможно возникновение
(прямой или обратный поток) указано на лицевой
опасных ситуаций и теряется право на
панели прибора. На основании таблицы с
гарантийный ремонт.
размерами приборов необходимо определить,
)
При нарушении поверочного клейма
достаточно ли места для установки.
теряется право на гарантийный ремонт.
Прямые участки не требуются ни перед
)
Подключение приборов с сетевым питанием
прибором, ни после него. Если же теплосчетчик
110/220/230 V допускается производить
устанавливается в совместную обратную трубу
только квалифицированному электрику
двух контуров (например, отопления и ГВС), то
)
Возврат литиевых батарей должен
необходимо обеспечить достаточное для
производиться
в
соответствии
с
хорошего температурного смешивания воды
существующими правилами.
расстояние теплосчетчика от места соединения
)
Поражение прибора молнией не входит в
контуров (не менее 10x Ду).
объем
гарантийных
обязательств;
Перед установкой прибора в сеть ее необходимо
соответствующая защита должна быть
тщательно промыть.
обеспечена
за
счет
правильного
подключения на месте эксплуатации.
Руководствуясь примерами на стр. 2, установить
)
Допускается только один вид питания
преобразователь
расхода
между двумя
прибора; во избежание ошибок удаление
задвижками таким образом, чтобы направление
блокирующего рычага, перекрывающего
потока
совпадало
с
нанесенной
на
свободное место установки элемента
преобразователь
расхода
стрелкой.
питания, не допускается.
Температурные датчики должны устанавливаться
в тот же отопительный контур, что и
преобразователь расхода. Установка счетчика
Введение
холода показана на стр. 3.
В состоянии поставки вычислитель прибора
Температурные датчики могут быть установлены
установлен на монтажной плате. Снять
в T-образный отвод или в шаровые краны как
вычислитель с расходомерного канала можно,
непосредственно, так и в погружные гильзы.
сдвинув его вверх вдоль плоскости монтажной
Конец датчика/погружной гильзы должен по
платы.
крайней мере достигать середины трубы.
Упаковку прибора следует сохранять, с тем,
Температурные датчики и их присоединения
чтобы по окончании межповерочного интервала
должны быть опломбированы с целью
была
возможность
транспортировать
предотвращения хищений.
теплосчетчик в оригинальной упаковке.
Если теплосчетчик в состоянии поставки не имел

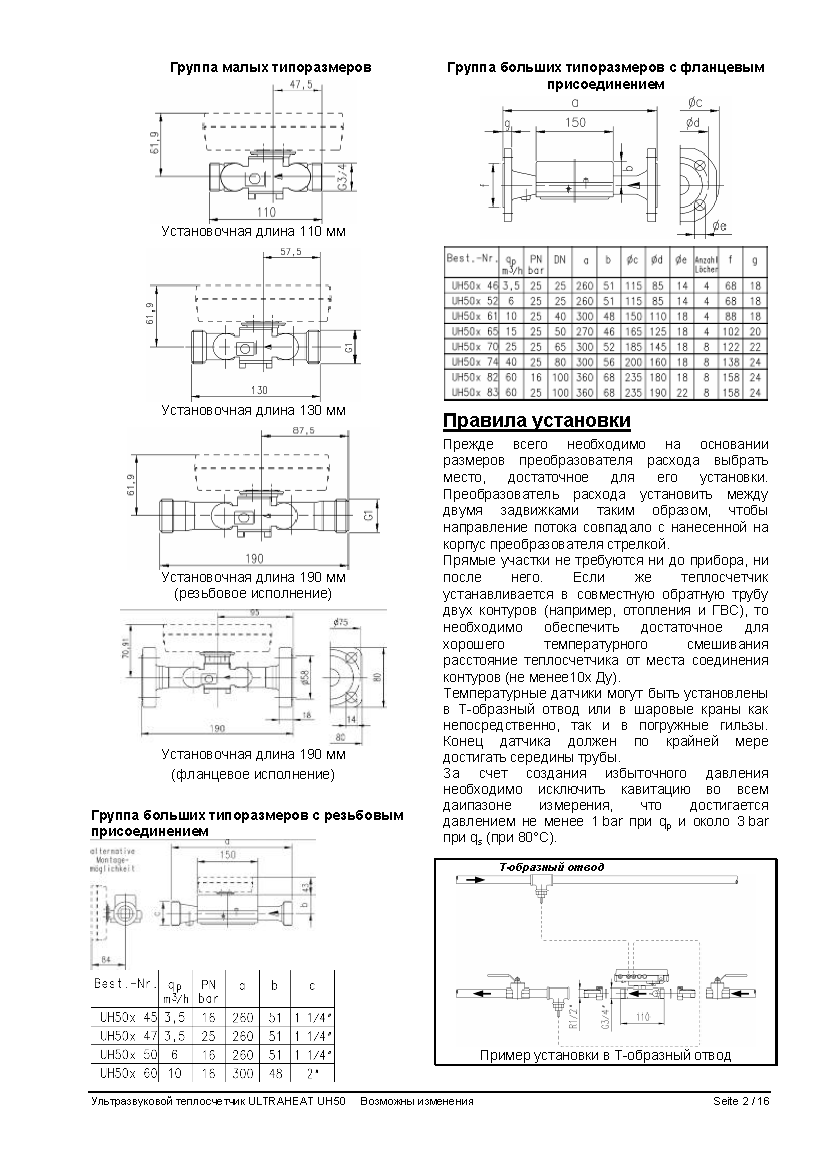

Группа малых типоразмеров
встроенной батареи, то при вводе в эксплуатацию
необходимо выставить текущую дату и время (см.
раздел «Параметрирование»).
Ультразвуковой теплосчетчик ULTRAHEAT UH50 Возможны изменения
Seite 1 / 10
Установочная длина 110 мм
Группа больших типоразмеров с фланцевым
присоединением
Установочная длина 130 мм
Установочная длина 190 мм
(резьбовое исполнение)
Установочная длина 190 мм
(фланцевое исполнение)
Группа больших типоразмеров с резьбовым
Примеры установки
присоединением
Т-образный отвод
Пример установки в Т-образный отвод
Ультразвуковой теплосчетчик ULTRAHEAT UH50 Возможны изменения
Seite 2 / 10
Щаровый кран
Установка счетчика холода
При установке счетчика холода или
комбинированного счетчика тепла/холода
необходимо устанавливать преобразователь
расхода таким образом, чтобы имеющаяся на нем
крышка черного цвета находилась сбоку или
снизу (в связи с образованием конденсата).
Преобразователь расхода устанавливается
всегда в обратный поток. Вычислитель должен
быть снят с преобразователя расхода и
установлен, например, на стене. При этом
необходимо обеспечить, чтобы конденсат не мог,
стекая по подключенным проводникам, попасть в
вычислитеь.

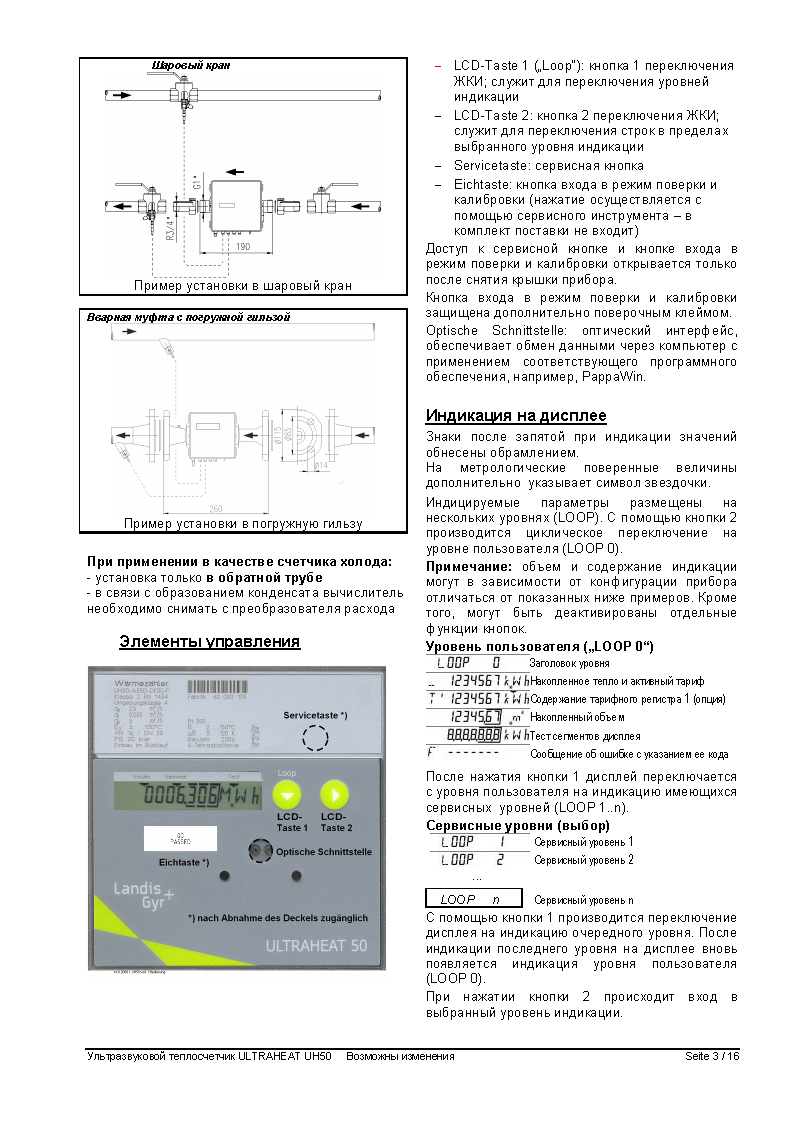

Пример установки в шаровый кран
Вварная муфта с погружной гильзой
Питание
ULTRAHEAT UH50 может иметь в качестве
источника питания сетевой блок питания или
автономную батарею. Блоки питания на
110/220/230 V имеют залитую конструкцию и
соответствуют классу защиты II. Блоки питания
могут быть в любое время установлены в счетчик
или заменены на другие.
В стандартном исполнении счетчик при выпуске
из производства укомплектован батарейным
питанием. Открытие батареи категорически
запрещается! Не допускается контакт батареи с
Пример установки в погружной гильзе
водой или температура окружающей среды выше
Вычислитель
80°C. Использованные батареи необходимо
Температура окружающей среды вычислителя не
сдавать в предназначенные для этого пункты
должна превышать 55°C. Необходимо избегать
приема.
попадания прямого солнечного света.
В качестве специального исполнения прибор
При температурах теплоносителя ниже 90°C
может поставляться с сетевым блоком питания.
вычислитеь может оставаться закрепленным на
Исполнения блоков питания на 110/220/230 V AC
преобразователе расхода или снят с него и
имеют выходящий из прибора кабель, который
установлен на стену. Для снятия вычислителя с
подключается
к
сети
соответствующего
преобразователя расхода необходимо сдвинуть
напряжения. Исполнения 24 V AC/DC снабжены
его вверх и снять. Теперь монтажная плата после
вместо кабеля присоединительными клеммами.
выкручивания винтов может быть снята с
Блоки питания на
110/220/230 V необходимо
преобразователя расхода или вычислитель
обезопасить от перегрузки и попыток хищения
просто развернут на кратный 90° угол и вновь
предохранителем на
6 А, расположив его в
установлен на преобразователь расхода
непосредственной близости от теплосчетчика.
Конструкция монтажной платы:
Блокирующий
рычаг
Разъем
При температурах теплоносителя выше 90°C
вычислитель должен быть закреплен отдельно от
преобразователя расхода, - например, на стене.
Для этого необходимо снять вычислитель с
преобразователя расхода, затем, выкрутив винты,
снять монтажную плату и с помощью дюбелей
Установка батареи
закрепить его на стене. Затем надвинуть
Нажать 4 боковых фиксирующих крышку прибора
вычислитель на монтажную плату.
выступа и снять крышку. Затем повернуть
Ультразвуковой теплосчетчик ULTRAHEAT UH50 Возможны изменения
Seite 3 / 10
лицевую панель против часовой стрелки до
• M-Bus-Moдуль по EN 1434-3, festes und
упора.
erweitertes, variables Protokoll (в том числе для
Блокирующий рычаг красного цвета установить в
подключения к регулирующим устройствам)
положение, обеспечивающее доступ к гнезду
• Аналоговый модуль
установки требуемой батареи
(левое гнездо
• Радиомодуль
предназначено для
2 батарей типа
«АА» или
• Multi-Moдуль (внешний)
одной батареи типа
„C“, правое
- для одной
Модули не оказывают влияния на процесс
батареи типа „D“).
измерения и учета и поэтому могут быть в любое
Установить
батарею(батареи)
с
учетом
время установлены без нарушения поверочного
полярности в соответствующее гнездо.
клейма (наклейки).
Повернуть лицевую панель по часовой стрелке в
исходное положение.
Примечание: Батареи типов
„AA“ и
„C“
устанавливаются в гнездо в предусмотренной для
этого кассетах.
Коммуникационные модули
Установка блоков питания
При выпуске из производства в нижнем правом
Вместо батареи в счетчик может быть установлен
углу прибора может быть установлено до двух
один из имеющихся блоков питания: блоки на
коммуникационных модулей.
110/220/230 V с кабелем для подключения к сети,
блоки на 24 V с клеммным подключением. Для
этого повернуть красный блокирующий рычаг в
левое положение, с тем чтобы освободилось
гправое гнездо. Удалить крайнюю правую
Klebemarke
Modul 1 Modul 2
резиновую втулку, потянув ее вверх, вытащить
заглушку и протянуть кабель подключения к сети
Tüllen
через образовавшееся отверстие. Установить
блок питания в правой верхнем углу вычислителя
и поставить переходную втулку с протянутым
через нее кабелем на ее место. Подключить
кабель в соответствии с имеющейся маркировкой.
Низковольтный выход блока питания соединить с
прибором через разъем на печатной плате.
Примечание: Подсоединение блоков питания на
24 V ACDC допускается только с применением
кабелей диаметром 5,0...6,0 мм!
) Подключение
блоков
питания
на
110/220/230 V
разрешается
только
подготовленному персоналу (электрику)!
При снятии/замене прибора для периодичесокй
Технические
детали
и
данные
по
поверки необходимо вынуть блок питания,
коммуникационным модулям можно получить в
установить новый прибор и встаить в него блок
документе UH
106-114 Инструкция по
питания. За счет класса защиты II отключение
проектированию.
сети не требуется.
Присоединительные клеммы
Для присоединения внешних кабелей к модулям
Интерфейсы вычислителя
предусмотрены 2-х или 4-хконтактные клеммы.
Тиеплосчетчики ULTRAHEAT UH50 серийно
Длина оголенной части
оснащены
оптическим
интерфейсом
в
присоедингяемого провода:
5 мм
соответствии с EN 62056-21:2002. Кроме того, в
Подключаемые провода:
счетчик могут быть установлены до двух
жесткий или гибкий, 0,2 - 2,5 мм²
коммуникационных модулей следующих видов:
гибкий с наконечником, 0,25 - 1,5 мм²
• Импульсный модуль (выдает импульсы,
Leitergrößen 26 - 14 AWG
пропорциональные количеству тепла / объему
2-хпроводное подключение (2 провода
/ статусу прибора / тарифному регистру 1 /
одинакового сечения)
тарифному регистру 2;
жесткий или гибкий, 0,2 - 0,75 мм²
выход пассивный, с защитой от «дребезга»)
гибкий с наконечником без пласт-
• CL-Moдульl (пассивная токовая петля 20 mA
массовой гильзы 0,25 - 0,34мм²
по EN 62056-21:2002)
гибкий с TWIN-наконечником и
пластмассовой гильзой 0,5 - 0,75 мм²
Ультразвуковой теплосчетчик ULTRAHEAT UH50 Возможны изменения
Seite 4 / 10
Рекомендуемая отвертка: 0,6 x 3,5 мм
счетчика, за счет чего модули могут быть в любое
время встроены или заменены на другие.
Момент затяжки:
0,4 Nm
Привести модуль в правильное положение,
осторожно ввести его в обе направляющие и

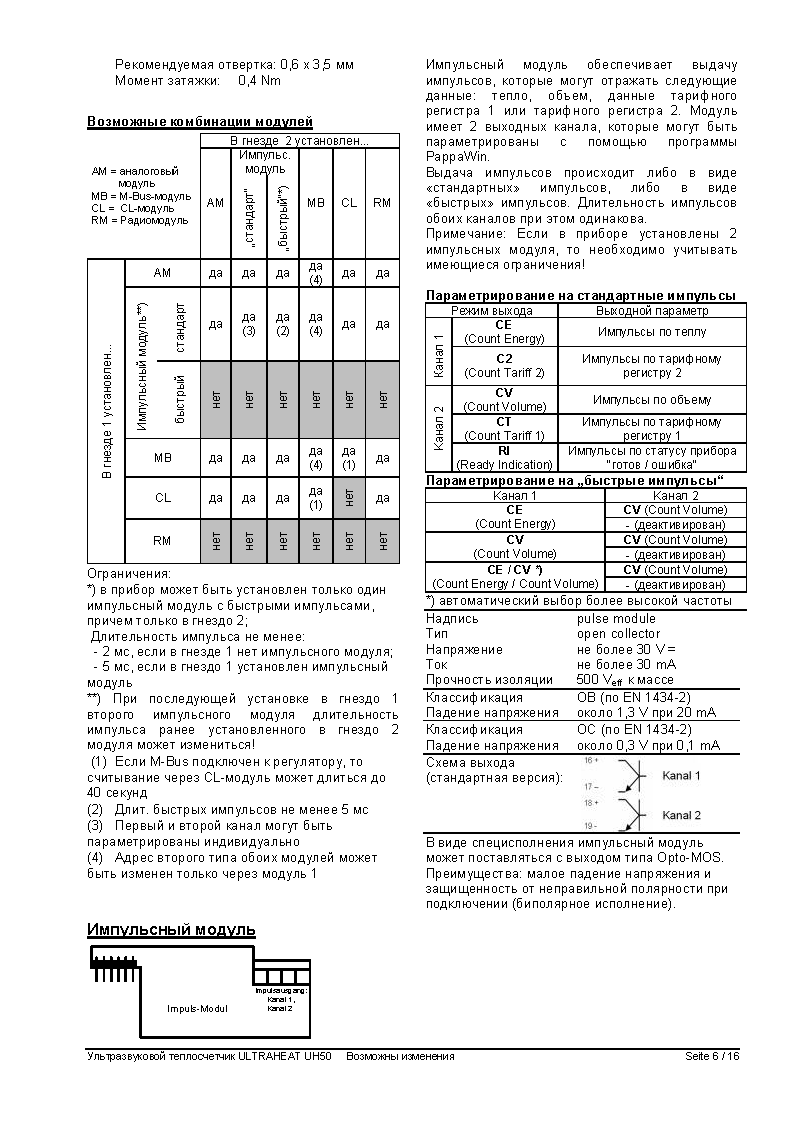

Возможные комбинации модулей
вдвинуть до упора.
Импульсный модуль с «быстрыми» импульсами
Чтобы подключить внеший кабель, необходимо
устанавливается всегда в качестве модуля
2.
отрезать проходную втулку так, чтобы
Примечание: Последующая установка еще одного
образовавшееся отверстие соответствовало
модуля в гнездо 1 может привести к искажению
поперечному сечению кабеля. Протянуть кабель
выходных значений модуля 2!
через проходную втулку, зачистить концы и
Радиомодуль также устанавливается всегда в
подключить. Оплетка экрана кабеля со стороны
качестве модуля 2.
теплосчетчика не подключается!
Дальнейшие ограничения указаны в следующей
Необходимо учитывать ограничения по месту
таблице:
установки модулей и их допустимые комбинации.
На месте установки модуля 2
установлен...
Температурные датчики, встроенные в
Импульс.
прибор в состоянии поставки
AM = аналоговый
модуль
модуль
Температурные датчики, установленные в прибор
MB = M-Bus-модуль
в состоянии поставки, не допускается разрезать,
CL = CL-модуль
AM
MB
CL
RM
RM = Радиомодуль
удлинять или укорачивать..
Температурные датчики,
устанавливаемые потребителем
да
AM
да
да
да
да
да
(4)
При установке
датчиков
потребителем
(максимально допустимая длина 5 м - удлинение
недопустимо) необходимо в соответствии с
да
да
да
да
да
да
поперечным сечением кабелей вскрыть 2-ю и 3-ю
(3)
(2)
(4)
слева переходные втулки.
Нажать боковые защелки на крышке прибора и
снять ее. Протянуть кабель датчика прямого
потока через 2-ю слева втулку, кабель датчика
обратного потока - через 3-ю. Снять оболочку
кабеля в соответствии с рисунком:
да
да
MB
да
да
да
да
(4)
(1)
да
CL
да
да
да
да
(1)
RM
наконечники
Провода подключить в ссответствии с нанесенной
*) в прибор может быть установлен только один
на
лицевой
панели
схемой.
При
импульсный модуль с быстрыми импульсами,
2-хпроводной схеме подключения датчики
причем только на месте установки 2;
присоединяются к клеммам
5/6 и
7/8.
Длительность импульса не менее:
Подключение оплетки экрана на стороне
- 2 мс, если в гнезде 1 нет импульсного модуля;
теплосчетчика не допускается. После этого
датчики устанавливаются в погружные гильзы,
- 5 мс, если в гнезде 1 установлен импульсный
шаровые краны или Т-образные отводы и
модуль
полмбируются в целях защиты от хищений.
(1) Если M-Bus подключен к регулятору, то
С случае наличия сообщения об ошибке „F8“, она
считывание через CL-модуль может длиться до
может быть сброшена с помощью программы
40 секунд
PappaWin, меню «Параметрирование» (стр. 8).
(2) Длит. быстрых импульсов не менее 5 мс
В завершение установить крышку прибора на
(3) Первый и второй канал могут быть
место и легким нажатием на нее привести все 4
параметрированы индивидуально
защелки к срабатыванию.
(4) Адрес второго типа обоих модулей может
быть изменен только через модуль 1
Установка коммуникационных модулей
Коммуникационные модули подключаются к
прибору с помощью 6-контактного разъема, не
оказывающего обратного действия на работу
Ультразвуковой теплосчетчик ULTRAHEAT UH50 Возможны изменения
Seite 5 / 10
Сброс времени простоя и времени
Параметрирование
измерения расхода
Ввод даты регистрации годовых
значений (день и месяц) *)
Ввод даты регистрации месячных
защелки
ЖКИ-кнопка 1
значений (день) *)
Ввод актуальной даты (день, месяц,
год) *)
ЖКИ-кнопка 2
Ввод текущего времени (час, минуты,
секунды) *)
Ввод регистрационного номера по
системе владельца, 8-разрядный
(соотв. адресу в системе M-Bus по
вторичному методу)
Ввод адреса типа 1 в системе M-Bus
ЖКИ-
для модуля 1 (0..255) *)
дисплей
Поверочное
Ввод адреса типа 1 в системе M-Bus
для модуля 2 (0..255) *)
клеймо
Выбор первой функции модуля 1
защелки
(CE или C2)
Примечание: для доступа к сервисной кнопке
Выбор второй функции модуля 1
(CV, CT или RI)
крышку прибора необходимо снять.
Выбор первой функции модуля 2
(CE или C2)
Сервисная кнопка
Выбор второй функции модуля 2
Установка текущего времени и даты
(CV, CT или RI)
Приборы с сетевым питанием или при
Выбор периода образования макси-
подключении батареи потребителем стартуют
мума: 7.5-15-30-60 min / 3-6-12-24 h
зачастую в меню установки даты и времени.
Возврат в нормальный рабочий
Ввод даты
режим
*)
Ввод
корректных данных входит в ответственность
Ввод текущего времени
пользователя.
Автоматическая
проверка
на
Возврат к нормальному рабочему
правдоподобность или целесообразность значений не
режиму (ручной)
производится, поэтому система перенимаект и
Нажатиями кнопки 1 вызвать на дисплее
«ошибочные» значения (например: месяц > 12 и т.п.)
требуемый параметр. Затем нажать кнопку
2.
Примечание: Функции для модулей 1 и 2 предлагаются
Изменить значение времени или даты в
также и в том случае, если в счетчик модуль не устанолен
или установлен модуль другого типа.
соответствии
с
главой
Процедура
За счет этой особенности счетчик может быть
параметрирования.
параметрирован еще до установки модулей.
Вызов функции параметрирования
Требуемый параметр выбирается с помощью
Нажать и удерживать сервисную кнопку в течение
кнопки 1, а с помощью кнопки 2 производится его
примерно
3 секунд. На дисплее появляется
активирование.
показание
Примечание: По желанию параметрирование
В этом состоянии прибора с помощью программы
может быть прервано повторным нажатием
PappaWin
может
быть
произведено
сервисной кнопки
(функция
„Escape“). В этом
параметрирование
тарифов
и
быстрых
случае
последнее
до этого
момента
импульсов.
действительное
значение
сохраняется
Внимание: при батарейном питании для режима
неизменным.
работы с быстрыми импульсами необходима
Процедура параметрирования
батарея типа D.
С помощью кнопки 2 производится пошаговое
С помощью кнопки
1 дисплей может быть
изменение моргающего разряда или сброс
переключен на индикацию других режимов.
ошибки F8 или максимумов. С помощью кнопки 1
Вызов режима проверки
производится
подтверждение
моргающего
Вызов режима параметрирования
разряда. После этого начинает моргать
Возврат к нормальному рабочему
следующий справа разряд, который опять же
режиму (ручной)
может быть изменен с помощью кнопки 2 и
Нажимать кнопку 1 до тех пор, пока на дисплее не
подтвержден с помощью кнопки
1. После
появится показание
„PArA“. Затем нажать
подтверждения последнего в изменяемой строке
кнопку 2.
разряда на дисплее коротко высвечивается
Ниже
показаны
возможные
виды
символ звездочки.
параметрирования:
В случае ошибочных действий при вводе данных
Сброс сообщения об ошибке F8
параметрирование может быть произведено
(показывается только при наличии)
повторно.
Сброс максимумов
Ультразвуковой теплосчетчик ULTRAHEAT UH50 Возможны изменения
Seite 6 / 10
Завершение процедуры параметрирования
Накопленный объем
Выход из режима параметрирования может быть
Тест сегментов дисплея
произведен одним из следующих методов:
Сообщение об ошибке с указанием ее кода
• Нажатием кнопки 2 при появлении на дисплее
После нажатия кнопки 1 дисплей переключается с
показания
уровня пользователя на индикацию выбора
имеющихся сервисных уровней (LOOP 1..n).
• Автоматически через 15 часов
Сервисные уровни (выбор)
Сервисный уровень 1
Ввод в эксплуатацию
Сервисный уровень 2
После завершения всех подготовительных
процедур установить крышку прибора на место и
LOOP n
Сервисный уровень n
зафиксировать легким нажатием до ощутимого
С помощью кнопки 1 производится переключение
щелчка каждого защелки. Открыть задвижки.
дисплея на индикацию очередного уровня. После
Проверить систему на герметичность и
индикации последнего уровня на дисплее вновь
произвести тщательную эвакуацию воздуха.
появляется индикация уровня пользователя
Через примерно 100 секунд исчезнет сообщение
(LOOP 0).
F0. После этого проверить на правдоподобность
При нажатии кнопки
2 происходит вход в
показаний по расходу и температурам. Эвакуацию
выбранный уровень индикации.
воздуха проводить до тех пор, пока показания по
расходу станут стабильными. Ориентируясь на
Нажатием кнопки 2 производится переключение
показания по расходу, отрегулировать систему
на последующую строку в пределах выбранного
(актуализация данных на дисплее в соответствии
уровня. После последней строки на дисплее
с периодичностью измерения расхода).
вновь появляется первая строка.
Опломбировать датчики
температуры
и

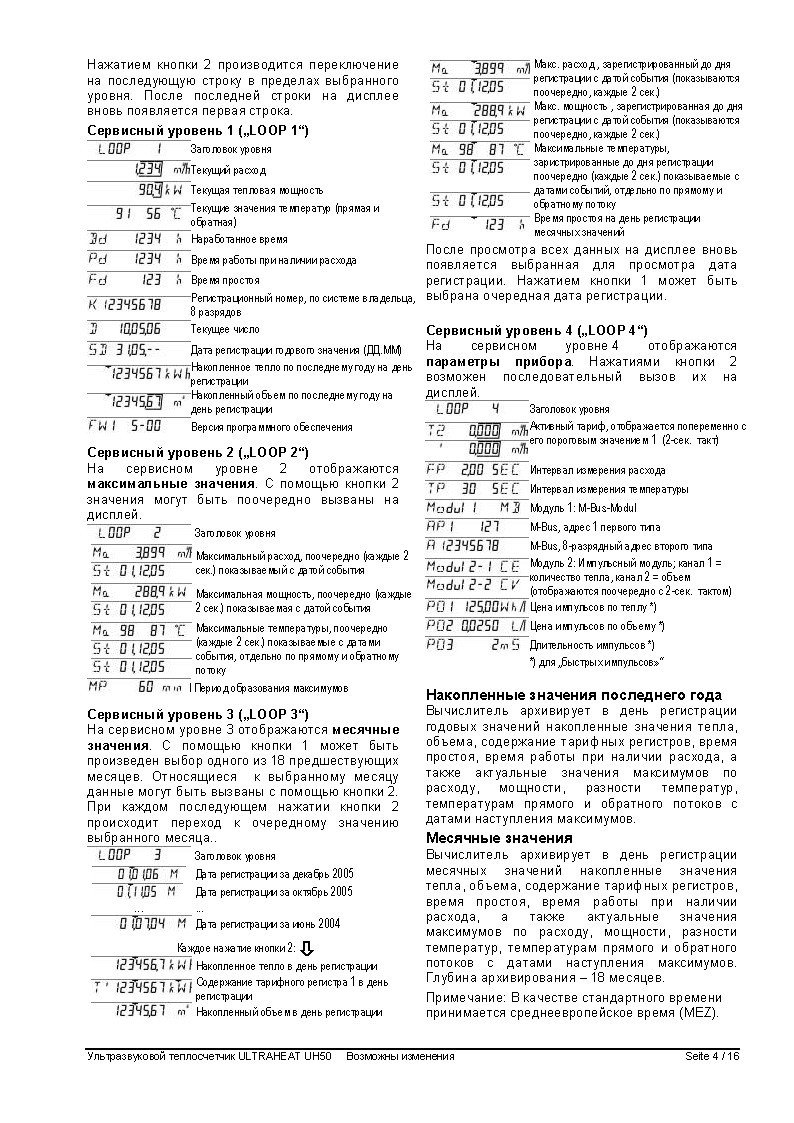

Сервисный уровень 1 („LOOP 1“)
вычислитель служебными пломбами.
Заголовок уровня
Считать накопленные значения по количеству
Текущий расход
тепла, объему, общему времени наработки и
времени простоя и записать их.
Текущая тепловая мощность
Рекомендуется значения максимумов и время
Текущие значения температур (прямая и
простоя при вводе в эксплуатацию сбросить (см.
обратная)
параметрирование).
Срок службы
Счетчик выдает сообщения в случае ошибок при
Время работы при наличии расхода
установке счетчика:
Направление потока не соответствует
Время простоя
предусмотренному
Регистрационный номер по системе владельца,
Места установки температурных датчиков
8 разрядов
перепутаны при подключении к прибору
Текущее число
или установке в сеть
Примечание: При остановленной/неработающей
Дата регистрации годового значения (ДД.MM)
системе указанные сообщения могут иметь место
Накопленное тепло по последнему году на день
без того, чтобы имела место какая-либо ошибка
регистрации
при установке.
Накопленный объем по последнему году на
день регистрации
Индикация
Версия программного обеспечения
Знаки после запятой включены в обрамление.
Метрологические
значения
дополнительно
Сервисный уровень 2 („LOOP 2“)
маркируются символом звездочки.
На сервисном уровне
2
отображаются
Индицируемые параметры распределены на
максимальные значения. С помощью кнопки 2
несколько уровней (LOOPs). Переключая дисплей
значения могут быть поочередно вызваны на
с помощью кнопки 2, может производиться
дисплей.
последовательный
просмотр
уровня
Заголовок уровня
пользователя (LOOP 0).
Максимальный расход, поочередно (каждые 2
Примечание: объем и содержание индикации
сек.) показываемый с датой события
могут в зависимости от конфигурации прибора
отличаться от показанных ниже примеров. Кроме
Максимальная мощность, поочередно (каждые
2 сек.) показываемая с датой события
того, могут быть деактивированы отдельные
функции кнопок.
Максимальные температуры, поочередно
(каждые 2 сек.) показываемые с датами
Уровень пользователя („LOOP 0“)
событий, отдельно по прямому и обратному
Заголовок уровня
потоку
Накопленное тепло и активный тариф
П Период образования максимумов
Содержание тарифного регистра 1 (опция)
Ультразвуковой теплосчетчик ULTRAHEAT UH50 Возможны изменения
Seite 7 / 10
Сервисный уровень 3 („LOOP 3“)
объема, содержание тарифных регистров, время
На сервисном уровне 3 отображаются месячные
простоя, время работы при наличии расхода, а
значения. С помощью кнопки
1 может быть
также актуальные значения максимумов по
произведен выбор одного из 18 предшествующих
расходу, мощности, разности температур,
месяцев. Относящиеся к выбранному месяцу
температурам прямого и обратного потоков с
данные могут быть вызваны с помощью кнопки 2.
датами этих событий.
При каждом последующем нажатии кнопки
2
Месячные значения
происходит переход к очередному значению
Вычислитель архивирует в день регистрации
выбранного месяца..
месячных значений накопленные значения тепла,
Заголовок уровня
объема, содержание тарифных регистров, время
Дата регистрации за декабрь 2005
простоя, время работы при наличии расхода, а
также актуальные значения максимумов по
Дата регистрации за ноябрь 2005
расходу, мощности, разности температур,
температурам прямого и обратного потоков с
Дата регистрации за июль 2004
датами этих событий. Глубина архивирования -
Каждое нажатие кнопки 2: Ø
18 месяцев.
Накопленное тепло в день регистрации
Примечание: В качестве стандартного времени
Содержание тарифного регистра 1 в день
принимается среднеевропейское время (MEZ).
регистрации
При активированном летнем времени
Накопленный объем в день регистрации
архивирование производится по летнему
Макс. расход, зарегистрированный до дня
времени.
регистрации, с датой события (показываются
Годовые и месячные значения могут быть также
поочередно, каждые 2 сек.)
считаны через оптический интерфейс и через
Макс. мощность, зарегистрированная до дня
регистрации, с датой события (показываются
выход 20мА.
поочередно, каждые 2 сек.)
Максимальные температуры,

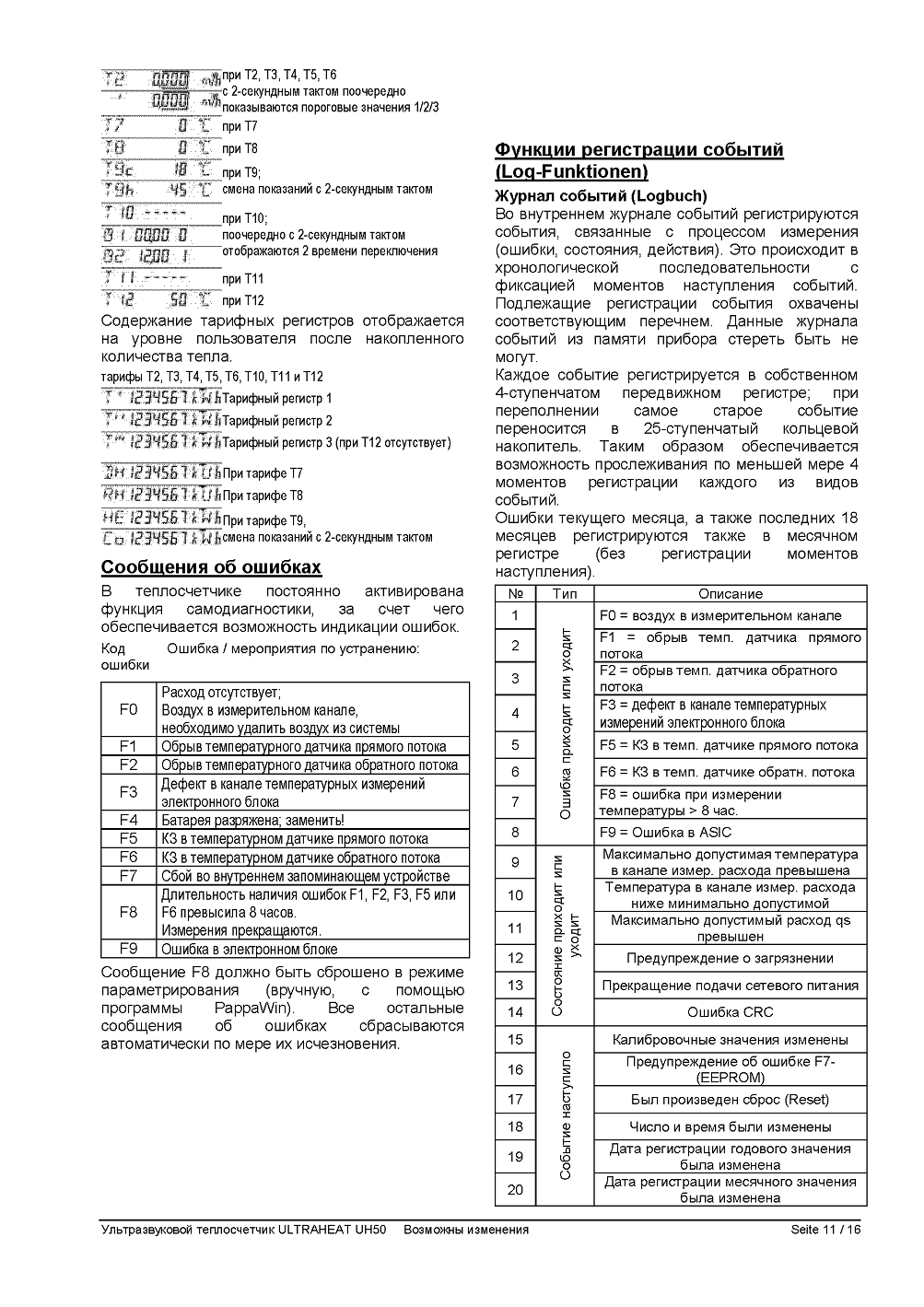

Сообщения об ошибках
зарегистрированные до дня регистрации
поочередно (каждые 2 сек.) показываемые с
В теплосчетчике постоянно активирована
датами событий, отдельно по прямому и
функция самодиагностики, за счет чего
обратному потоку
обеспечивается возможность индикации ошибок.
Время простоя на день регистрации
Код
Ошибка / мероприятия по устранению:
месячных значений
ошибки
После просмотра всех данных на дисплее вновь
появляется выбранная для просмотра дата
Расход отсутствует;
регистрации. Нажатием кнопки
1 может быть
F0
Воздух в измерительном канале,
выбрана очередная дата регистрации.
необходимо удалить воздух из системы
F1
Обрыв температурного датчика прямого потока
Сервисный уровень 4 („LOOP 4“)
F2
Обрыв температурного датчика обратного потока
На сервисном
уровне 4
отображаются
Дефект в канале температурных измерений
F3
параметры прибора. Нажатиями кнопки
2
электронного блока
возможен последовательный вызов их на
F4
Батарея разряжена; заменить!
дисплей.
F5
КЗ в температурном датчике прямого потока
Заголовок уровня
F6
КЗ в температурном датчике обратного потока
Активный тариф, отображается попеременно с
F7
Сбой во внутреннем запоминающем устройстве
его пороговым значением 1 (2-сек. такт)
Длительность наличия ошибок F1, F2, F3, F5 или
F8
F6 превысила 8 часов.
Интервал измерения расхода
Измерения прекращаются.
Интервал измерения температуры
F9
Ошибка в электронном блоке
Модуль 1: M-Bus-Modul
Сообщение F8 должно быть сброшено в режиме
параметрирования
(вручную,
с
помощью
M-Bus, адрес типа 1
программы PappaWin). Все остальные сообщения
M-Bus, 8-разрядный адрес типа 2
об ошибках сбрасываются автоматически по мере
Mодуль 2: Импульсный модуль; канал 1 =
исчезновения ошибки.
количество тепла, кaнал 2 = объем
(отображаются поочередно с 2-сек. тактом)
Цена импульсов по теплу *)
Цена импульсов по объему *)
Длительность импульсов *)
*) для „быстрых импульсов»“
Накопленные значения предыдущего года
Вычислитель архивирует в день регистрации
годовых значений накопленные значения тепла,
Ультразвуковой теплосчетчик ULTRAHEAT UH50 Возможны изменения
Seite 8 / 10
Функциональные особенности
Примечания
При положительных значениях выше порогов
• Соблюдение
правил
эксплуатации
срабатывания
происходит
суммирование
теплосчетчиков обязательно, см. EN
1434,
количества тепла и объема.
часть 6! Особенно
важно
исключение
При сегментном тесте происходит включение
опасности возникновения кавитации в системе.
всех сегментов дисплея с целью контроля их
• Теплосчетчики до DN25 следует применять с
исправности.
датчиками температуры прямого погружения
В день регистрации годовых значений
(без гильз)!
происходит запись в регистр годовых значений
• При установке в систему необходимо исключить
накопленных значений по количеству тепла и
попадание воды в вычислитель в процессе
объему, значений максимумов за весь срок
эксплуатации.
службы, а также времени работы (расход имел
место) и времени простоя.
• Все указания, содержащиеся в технической
Расход, тепловая мощность и разность
документации
на прибор,
необходимо
температур учитываются с соответствующим
соблюдать.
знаком. При значениях ниже порога срабатывания
• Удаление служебных пломб разрешается
в начале строки появляется символ u.
только уполномоченному на это персоналу для
Текущие температуры отображаются совместно
выполнения
сервисных
работ;
после
в одной строке целыми числами в °C.
завершения работ пломбы опять должны быть
С целью
формирования
максимумов
установлены.
определяются средние значения тепловой
• Инструкция по монтажу и сервисному
мощности и расхода в течение одного периода
обслуживанию, а также руководство по
образования максимумов, например, 60 минут.
эксплуатации приложены к каждому прибору.
Maксимальные значения, рассчитанные таким
• Не позже, чем через 30 секунд после монтажа,
образом, отображаются на дисплее совместно с
теплосчетчик распознает установленные в нем
символом Ma в начале строки.
модули и с этого момента готов к коммуникации
8-разрядный номер по системе владельца
или выдаче импульсов.
(числовой, является одновременно адресом в
• Типы
установленных
модулей
при
системе M-Bus второго типа) может быть задан в
соответствующем параметрировании могут
режиме параметрирования.
отображаться на сервисном уровне индикации.
Серийный номер прибора присваивается
изготовителем.
• По потребности параметры быстрых импульсов
необходимо установить с помощью программы
Учет срока службы начинается с момента
PappaWin.
первого подключения питания.
• Вся эксплуатационная документация с
Время простоя суммируется при наличии ошибки
и счетчик по этой причине не может производить
последними изменениями находится также в
измерения.
интернете на сайте www.landisgyr.com
Текущая дата ежедневно актуализируется.
Тип встроенных Moдулей отображается на
дисплее. Если в прибор встроен M-Bus-Moдуль,
Landis+Gyr GmbH
то на последующих строках отображаются его
Humboldtstr. 64
адреса первого и второго типа.
D-90459 Nürnberg
Deutschland
Номер версии программного обеспечения
(Firmware-Version) присваивается изготови-
телем.
Ультразвуковой теплосчетчик ULTRAHEAT UH50 Возможны изменения
Seite 9 / 10
