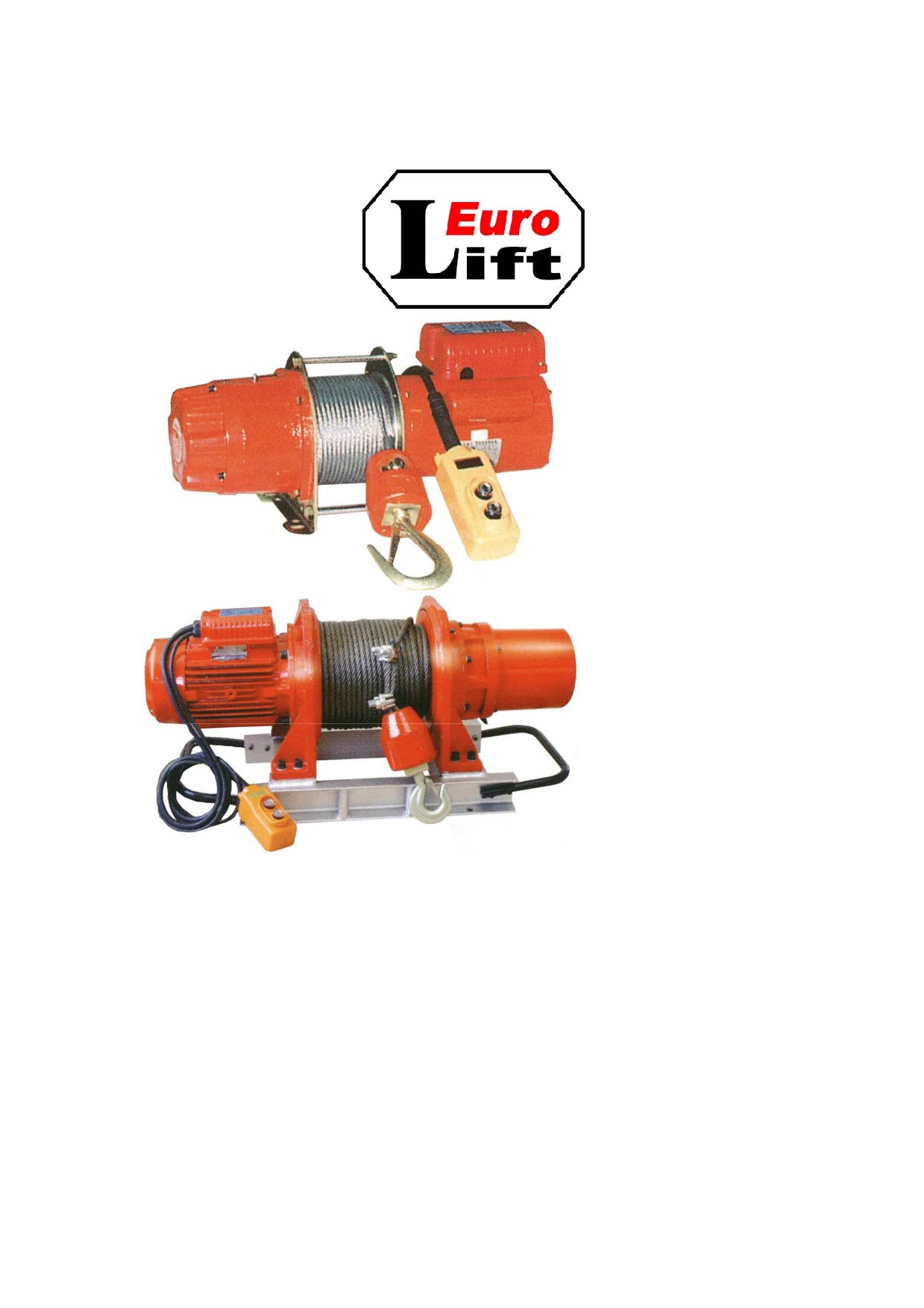

ПАСПОРТ ЭЛЕКТРИЧЕСКИХ ЛЕБЕДОК СЕРИИ KDJ. РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ





ПАСПОРТ
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
ЭЛЕКТРИЧЕСКИХ ЛЕБЕДОК СЕРИИ KDJ
KDJ-200E
KDJ-250E
KDJ-300E
KDJ-300E1
KDJ-500E1
KDJ-750E1
KDJ-1000E1
KDJ-2200E1
KDJ-3200E1
EURO-LIFT.RU
1. Назначение лебедки
1.1 Лебедка предназначена для подъема и/или перемещения грузов на строительных площадках,
производстве, на предприятиях служб сервиса и в быту.
2. Общие положения
Настоящая лебедка отвечает промышленным стандартам ЕС и готова к работе. Предприятие -
изготовитель аттестовано и сертифицировано по ISO9001.
Комплект поставки:
- Лебедка в сборе………………………………………………..1 шт.
- Крюковая подвеска…………………………………………
1 шт.
- Кабель питания………………………………………………...1 шт.
- Кабель управления с пультом………………………………...1 шт.
- Канат стальной (см. спецификацию)………………………….. м.
- Ключ специальный для лебедок с г/п свыше 500 кг………...2 шт.
- Паспорт и руководство по эксплуатации……………………..1 шт.
3. Общие меры безопасности.
Следуйте положениям данного руководства.
Используйте лебедку только по назначению.
Всегда проверяйте вес поднимаемого груза, он не должен превышать грузоподъемности лебедки.
Питание лебедки должно быть ЗАЗЕМЛЕНО, НЕ ИСПОЛЬЗУЙТЕ УДЛИНИТЕЛИ!
Не используйте электрические кабели с поврежденной изоляцией и не используйте при
подключении скрутку.
Периодически проверяйте состояние каната. Не допускаются порванные проволоки в прядях
каната и скрутки.

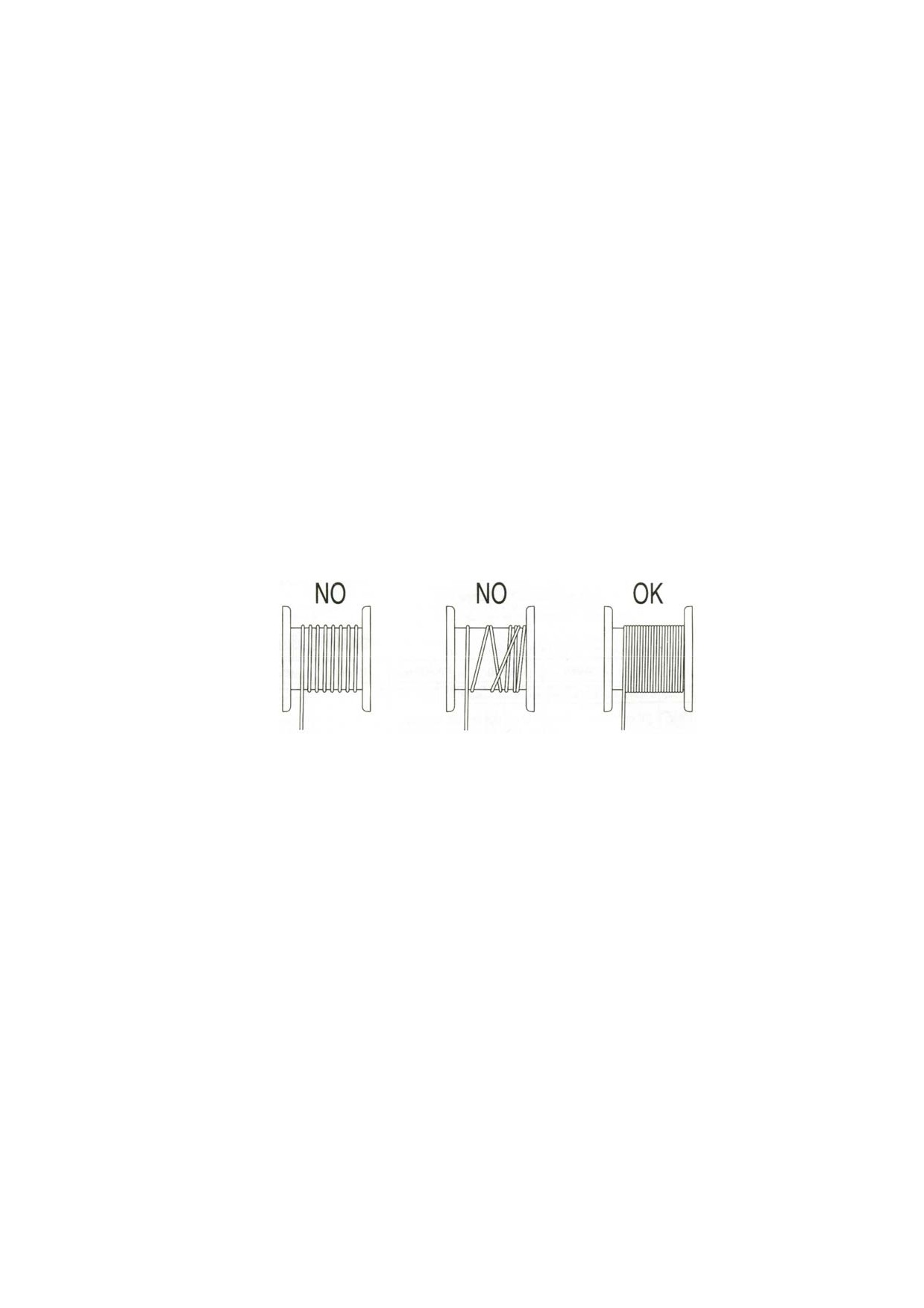

Следите за правильной намоткой каната на барабан лебедки.
Не допускается эксплуатация лебедки во взрыво- и -пожароопасных средах.
Не допускается воздействия на лебедку паров кислот или щелочей.
Не допускается эксплуатация лебедки в помещениях с повышенной запыленностью без
средств вентиляции.
Рабочий диапазон температур от -20 до +40 град. С.
ВНИМАНИЕ! ЛЕБЕДКА НЕ ПРЕДНАЗНАЧЕНА ДЛЯ ПОДЪЕМА И/ИЛИ
ПЕРЕМЕЩЕНИЯ ЛЮДЕЙ.
Перед подготовкой лебедки к работе распакуйте ее и выдержите в сухом помещении при
комнатной температуре в течении 24 часов, но не менее 12 часов.
Не допускается попадание на лебедку воды. При эксплуатации лебедки на открытом воздухе
уровень влажности не должен превышать 90%.
Не допускается попадание на лебедку любых растворителей и химически активных элементов.
Не допускается использование лебедки рядом с источниками высоких температур
(расплавленные металл, стекло и т.д.).
Во время эксплуатации следите за температурой двигателя. Не допускайте его перегрева.
Держите лебедку в чистоте. Помните, что грязь мешает равномерному охлаждению
двигателя.
Перед началом работы проверяйте работоспособность лебедки без груза.
Помните, за безопасную установку и эксплуатацию отвечает ПОТРЕБИТЕЛЬ.
Не допускайте к эксплуатации лебедки не квалифицированный персонал.
4. Технические характеристики
Скорость
Мощность
Режим
Тяговое
Напряжение
Длина/диаметр
Вес,
Модель
намотки,
двигателя,
работы
усилие, кг
питания, В
каната, мм.
кг
м/мин
кВт
ISO
KDJ-200E
200
0,8
30/6,0
36
KDJ-250E
250
1,0
220
30/6,0
40
10-15
KDJ-300E
300
1,5
30/7,0
49
KDJ-300E1
300
1,5
380
30/7,0
48
KDJ-500Е1
500
3,0
60/9,0
136
KDJ-750Е1
750
12-18
4,0
380
60/9,0
149
KDJ-1000Е1
1000
5,5
60/11,0
156
KDJ-2200Е1
2200
7,5
100/16,0
450
7/12,5
380
KDJ-3200Е1
3200
10,0
100/18,0
500

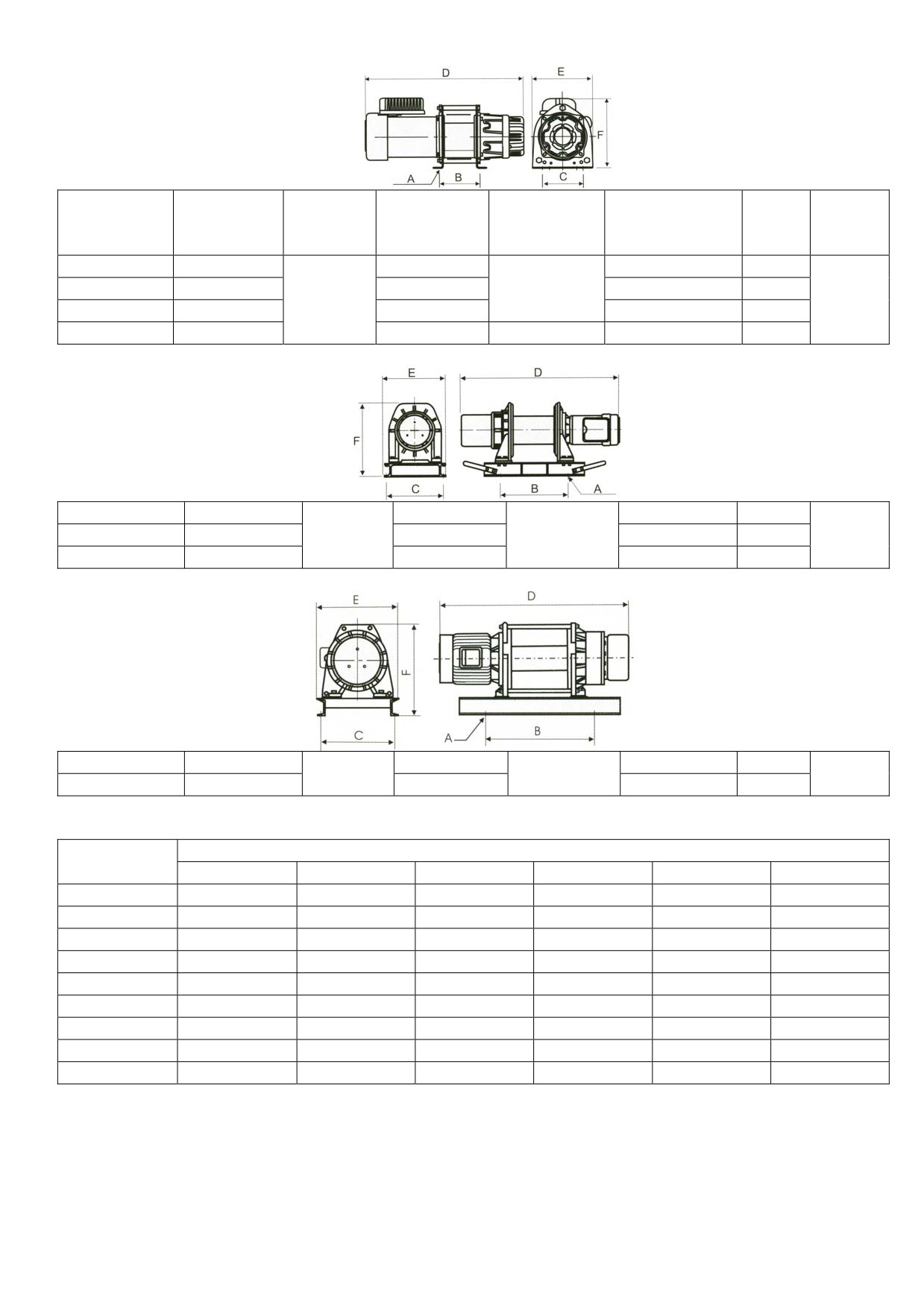

4.2 Габаритные размеры
Размеры, мм
Модель
A
B
C
D
E
F
KDJ-200E
4х10,5
142
142
510
210
246
KDJ-250E
4х10,5
142
142
525
210
246
KDJ-300E
4х10,5
172
142
540
210
246
KDJ-300E1
4х10,5
172
142
548
210
246
KDJ-500Е1
4х16,0
400
330
922
372
430
KDJ-750Е1
4х15,0
400
330
935
372
430
KDJ-1000Е1
4х15,0
400
330
935
372
430
KDJ-2200Е1
4х22,0
600
499
1160
565
658
KDJ-3200Е1
8х30,0
847
680
1431
740
860
4.3 Допускается изменение канатоемкости в 2 раза с учетом изменения режима работы на более
легкий.
5. Конструктивные особенности
Лебедки собраны по схеме «Двигатель + Барабан-редуктор». Это наиболее прогрессивная схема,
которая обеспечивает высокую производительность при малых энергозатратах.
Барабан-редуктор собран на основе планетарной зубчатой передачи, изготовленной из
высокоуглеродистой стали, прошедшей термическую обработку в чугунном корпусе. Барабан
изготовлен из углеродистой или из нержавеющей стали и имеет высокую износостойкость. Привод
барабан-редуктора осуществляется от двигателя с помощью вала через соединительную муфту, что
обеспечивает плавность хода под нагрузкой.
Электродвигатель лебедки оснащен встроенным тормозом, который срабатывает при
прекращении подачи напряжения на обмотки двигателя.
ВНИМАНИЕ! Не пытайтесь провернуть вал двигателя вручную - это грозит выходом из строя
тормоза.
Тормоз не предназначен для удержания груза на высоте. Если необходимо груз удержать -
зажмите или закрепите канат так, чтобы снять все нагрузки с лебедки.
6. Порядок подготовки лебедки к работе.
Определите место установки и подключения лебедки. Это должна быть ровная площадка.
Установите анкерные болты по размерам крепежных отверстий лебедки.
Убедитесь, что крепления выдержат лебедку при полной нагрузке.
Установите и закрепите лебедку.
Подключите лебедку к сети питания, используя данные таблицы подбора сечений кабелей.
Это особенно важно при подключении в сеть напряжением 220 В.
Таблица подбора сечения кабелей:
Однофазный 230 Вт
0,8 кВт
1,0 кВт
1,5 кВт
пер.тока
Сечение провода
4
4
6
(мм2)
Трехфазный 380
1,5 кВт
3,0 кВт
4,0 кВт
5,5 кВт
пер.тока
Сечение провода
2.5
2,5
4
4
(мм2)
ВНИМАНИЕ! Сечения кабеля даны из расчета длины равной 50 м. При длине свыше 50 м.
сечение кабеля необходимо увеличить.
Убедитесь, что сеть питания имеет заземление. Не работайте с незаземленной лебедкой.
Кабель управления не должен превышать длину 3 метра.
7. Электрические схемы

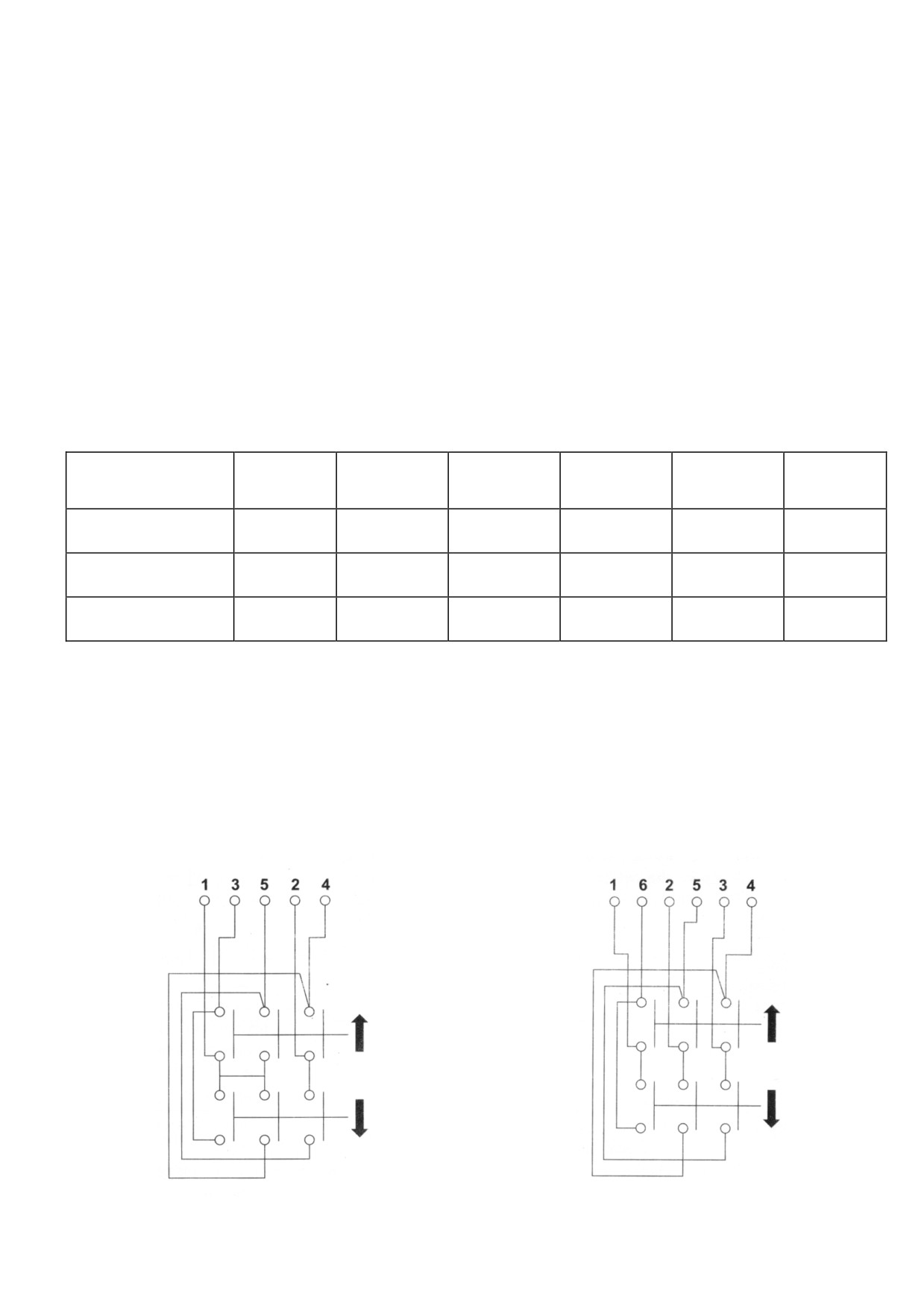

Электрическая схема пульта управления
Пульт управления с питанием 220 В.
Пульт управления с питанием 380 В.

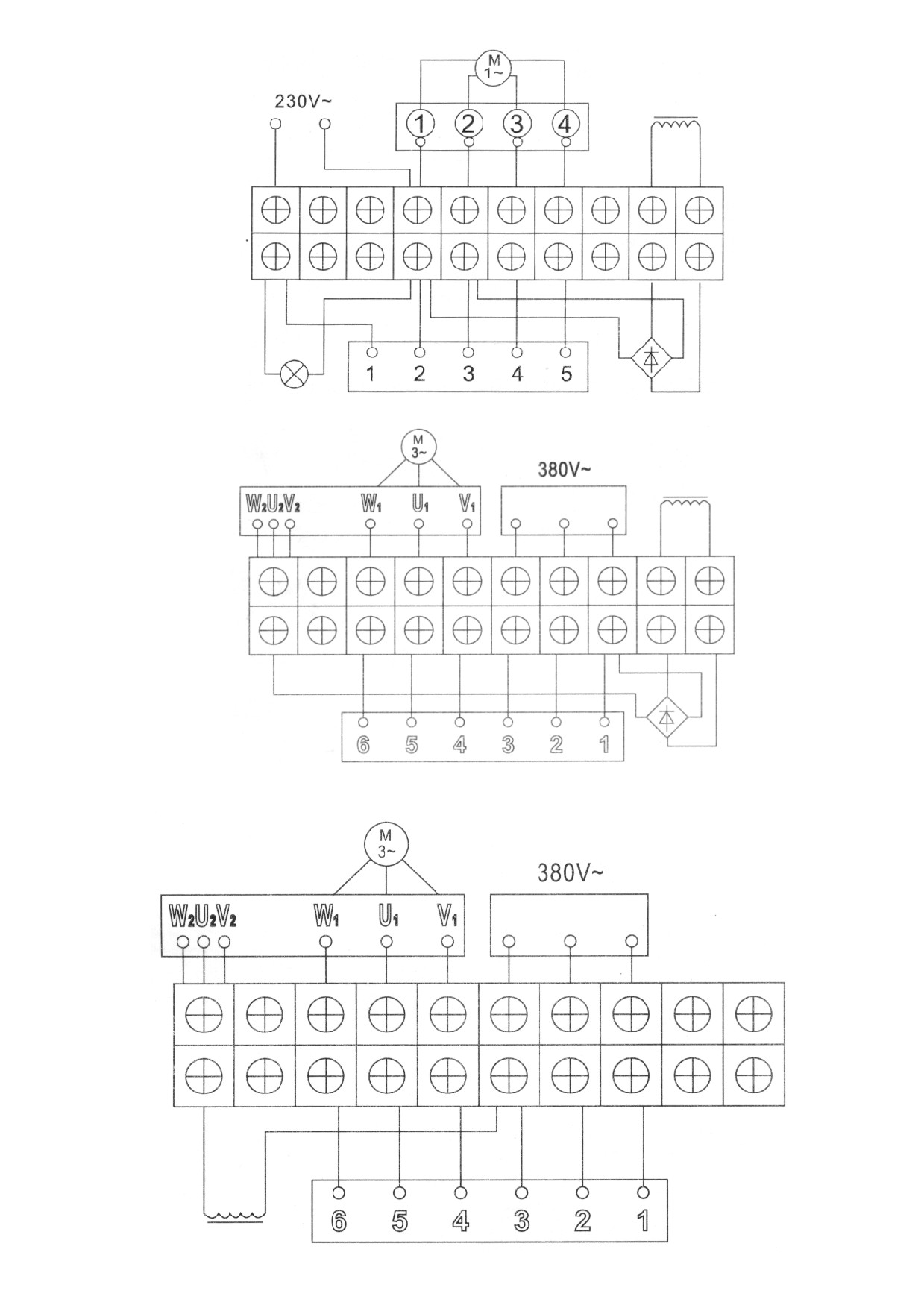

Электрическая схема лебедок серии KDJ-200E/250E/300E с питанием 220 В.
Электрическая схема лебедки серии KDJ-300Е1 с питанием 380 В.
Электрическая схема лебедок серии KDJ-500E1/750E1/1000E1/2200E1/3200E1

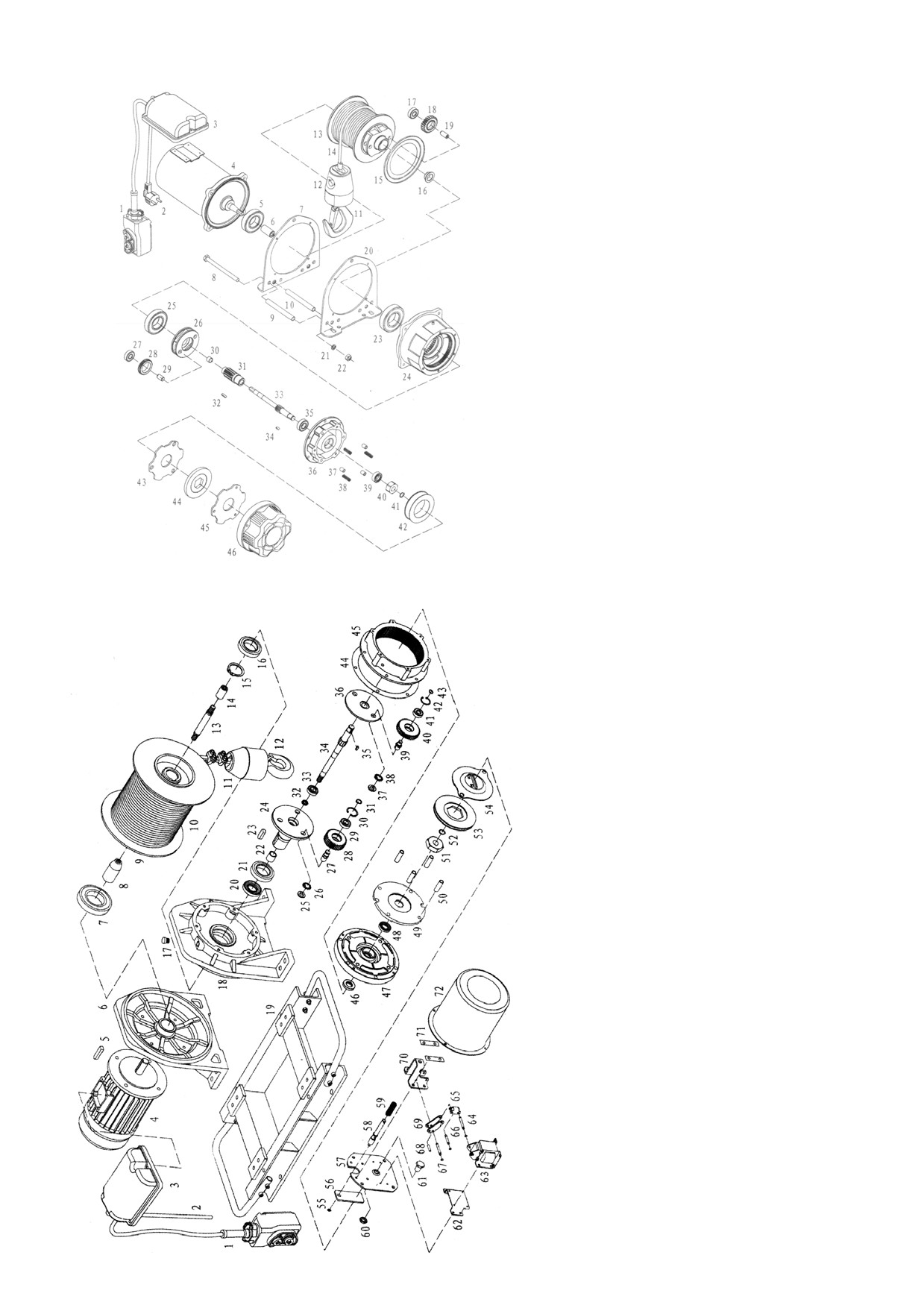

8. Спецификация
Спецификация лебедок серии KDJ-200Е/250Е/300Е/300Е1
1.
Пульт управления
34.
Шпонка
2.
Вилка
35.
Подшипник
3.
Блок питания
36.
Крышка редуктора
4.
Электродвигатель
37.
Фиксатор тормоза
5.
Подшипник
38.
Пружина тормоза
6.
Втулка
39.
Сальник
7.
Рама
40.
Втулка тормоза
8.
Болт
41.
Муфта
9.
Втулка крепления
42.
Катушка тормоза
10.
Втулка
43.
Тормозная
11.
Крюк
накладка
12.
Крюковая подвеска
44.
Фрикционная
13.
Барабан
накладка
14.
Канат
45.
Тормозная
15.
Пластина
накладка
16.
Фланец вала
46.
Крышка двигателя
17.
Подшипник
18.
Шестерня
19.
Вторичный вал
20.
Рама
21.
Пружина
22.
Гайка
23.
Подшипник
24.
Корпус редуктора
25.
Подшипник
26.
Вал-шестерня
27.
Шестерня
28.
Первичный вал
29.
Вал-шестерня
30.
Фланец
31.
Вал
32.
Шпонка
33.
Вал
Спецификация лебедок серии KDJ-500Е1/750Е1/1000Е1/2200Е1/3200Е1
1.
Пульт управления
46.
Подшипник
2.
Кабель питания
47.
Корпус редуктора
3.
Блок питания
48.
Сальник
4.
Электродвигатель
49.
Экран
5.
Шпонка
50.
Фиксатор тормоза
6.
Рама
51.
Втулка
7.
Подшипник
52.
Муфта
8.
Втулка
53.
Фрикционная
9.
Барабан
накладка
10.
Стальной канат
54.
Тормозная
11.
Крюковая подвеска
накладка
12.
Крюк
55.
Муфта
13.
Вал
56.
Пластина
14.
Втулка
57.
Панель крепления
15.
Муфта
тормоза
16.
Подшипник
58.
Вал тормоза
17.
Сальник
59.
Пружина тормоза
18.
Рама редуктора
60.
Гайка
19.
Рама лебедки
61.
Регулировочный
20.
Пробка
болт
21.
Подшипник
62.
Панель крепления
22.
Фланец
63.
Катушка тормоза
23.
Шпонка
64.
Палец
24.
Приводной вал
65.
Пластина
25.
Гайка
66.
Палец
26.
Стопорная шайба
67.
Уплотнение
27.
Вал-шестерня
68.
Палец
28.
Шестерня
69.
Пластина
29.
Подшипник
70.
Панель
30.
Манжета
71.
Фиксатор
31.
Манжета
72.
Крышка двигателя
32.
Сальник
33.
Подшипник
34.
Вал
35.
Шпонка
36.
Вал
37.
Гайка
38.
Стопорная шайба
39.
Вал-шестерня
40.
Шестерня
41.
Подшипник
42.
Манжета
43.
Манжета
44.
Прокладка
45.
Корпус редуктора
9. Неполадки и способы их устранения
Неполадки
Причина
Способ устранения
Нажимаете на кнопку
1. Не подведено питание.
1. Подведите питание
подъема, а двигатель не
2. Нарушена проводка или отошел контакт
2. Проверьте проводку и устраните неполадку
вращается
3. Не работает переключатель
3. Почините или настройте переключатель
4.
#Перегорел конденсатор
4.
#3амените конденсатор
После остановки
1. Автоматическая пружина растянута
1. Замените автоматическую пружину
проскальзывание
2. Фрикционный диск сносился или стерся
2. Проверьте или поменяйте диск
слишком большое
3. Фрикционный диск покрыт толстым слоем
3. Удалите смазку с фрикционный диска
смазки
4. Снизьте нагрузку
4. Перегрузка
Посторонний шум
1. Мало смазки
1. Добавьте больше смазки
увеличивается
2. Передача и подшипник сносились после
2. Проверьте или замените передачу и
длительного использования
подшипник
3. Зафиксируйте положение до провисания и
3. Проверьте на раскрутились ли какие-нибудь
снимите груз
детали устройства
Утечка тока
1. Не подсоединено заземление или нет
1. Проверьте заземление или проведите
заземления
заземление
2. Внутренняя проводка касается каркаса
2. Проверьте внутреннюю проводку
При нажатии на кнопку
1. недостаточно напряжения
1. Проверьте напряжение
подъема слышен
2. Сечение питающего кабеля слишком
2. Проверьте соответствует ли сечение провода
громкий шум мотора,
маленькое, а длина кабеля слишком длинная,
необходимым требованиям
искра переключателя
теряется напряжение
3. Замените диск передачи или установите
слишком большая не
3. Слишком небольшое расстояние между
расстояние на 0,35-0,45 мм.
получается поднять
сцеплением абразивного диска и тормозным
4. Поменяйте предохранитель
груз
устройством
4. Перегорел
предохранитель срабатывания системы
торможения
10. Техническое обслуживание лебедки
Настоящее изделие использует планетарную передачу, чтобы замедлять скорость. Мы
гарантируем, что оно хорошо смазано. Смазывайте, добавляя смазку в заливное отверстие, каждые 3
месяца.
Стальной трос нужен для подъема и опускания грузов, если он будет ржаветь или разрушаться из-
за попадания воды, размотайте целиком стальной трос, смажьте смазкой и поддерживайте такое
состояние.
Электрическая лебедка должна использоваться и обслуживаться на постоянной основе. Полный
восстановительный ремонт должен осуществляться через определенный промежуток времени,
обычно, раз в год.
11. Сведения о производителе: Лебедки произведены заводом Zhejiang Kaixun Mechanical And
Electrical Co.,Ltd. (Китайская Народная Республика). Лебедки соответствуют стандартам ЕС,
завод сертифицирован по ISO 9001.
12. Гарантийные обязательства: На основании «Гражданского Кодекса РФ» и Закона РФ «О
защите прав потребителя» на лебедку устанавливается гарантийный срок 6 месяцев с даты
продажи лебедки.
12.1 В целях определения причин отказа и/или характер повреждений лебедки проводится
техническая экспертиза в сервисном центре, в сроки, оговоренные Законом РФ.
12.2 Гарантии распространяются на все поломки, вызванные дефектами изготовления, материала
или конструкции.
12.3 Гарантии не распространяются на повреждения, возникшие в результате естественного
износа, плохого ухода, неправильного использования или грубого обращения, а так же на
изделие со следами несанкционированного вмешательства в устройство изделия.
13. Отметки о продаже: С требованиями безопасности, рекомендациями по уходу и с условиями
гарантии ознакомлен и согласен. Претензий к внешнему виду и комплектности поставки не
имею.
Покупатель____________________ Дата продажи «_____»_______________20____г.
Организация Продавец_________________________ Накладная №________________
М.П.



















///////////////////////////////////////
