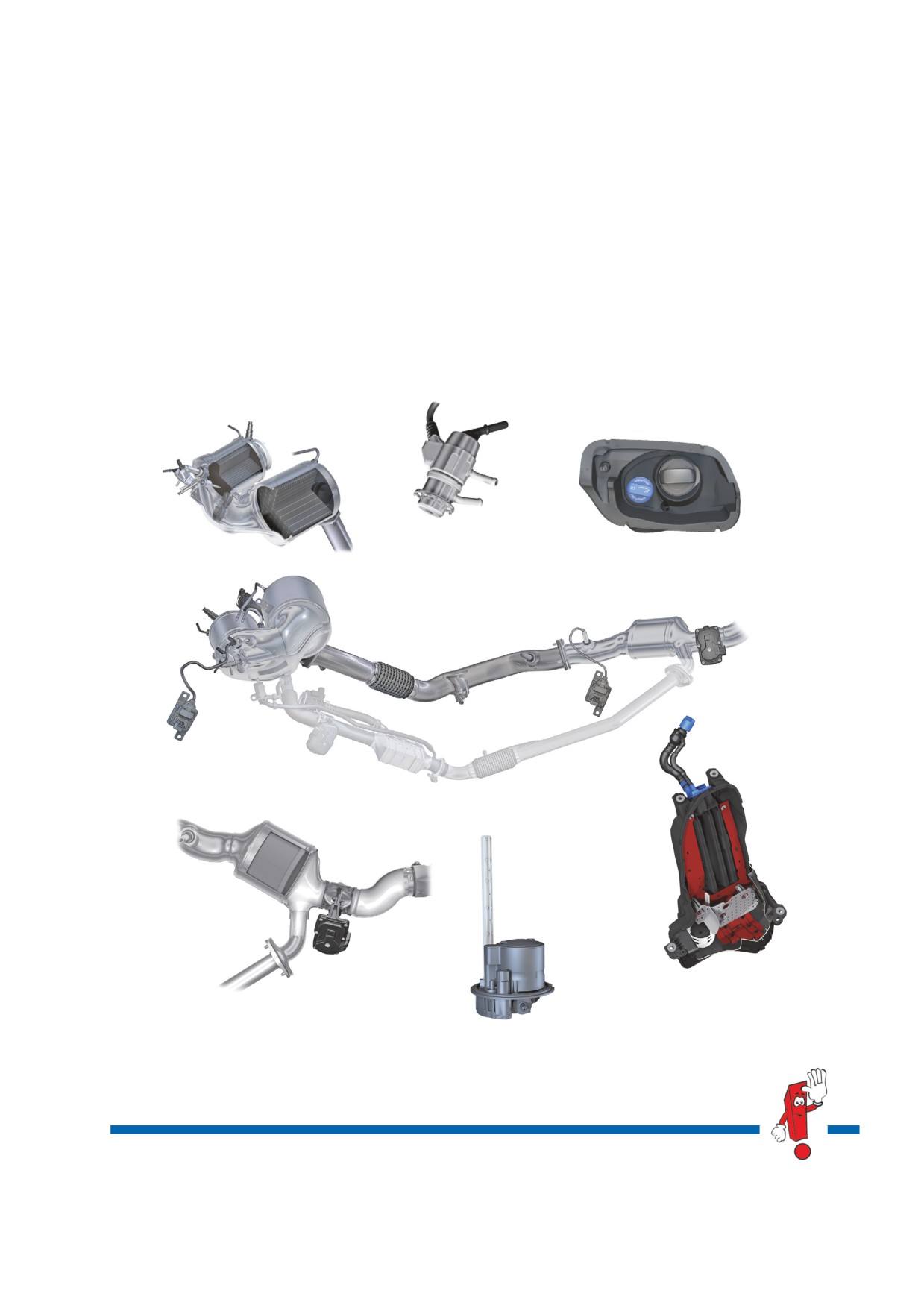

Volkswagen. Система селективной каталитической нейтрализации (SCR) в Touareg 2019. Устройство и принцип действия

С целью усиления защиты окружающей среды и предотвращения изменений климата законодатели многих

стран мира ужесточают требования по содержанию в отработавших газах автомобилей оксидов азота,

а соответствующие ведомства этих стран строго контролируют соблюдение указанных требований.

Лидирующей технологией по снижению содержания оксидов азота является система селективной

каталитической нейтрализации SCR (от англ. Selective Catalytic Reduction). Системой SCR оснащаются также

и автомобили модели Touareg 2019. В данной программе самообучения представлены новшества в целом

и поясняются стоящие за ними технические усовершенствования.

s582_002

Программа самообучения содержит информацию

Для проведения работ по техническому

о новинках конструкции автомобиля!

обслуживанию и ремонту необходимо использовать

Внимание

Программа самообучения не актуализируется.

соответствующую техническую документацию.

Указания

2

Введение

Система селективной каталитической нейтрализации (SCR)

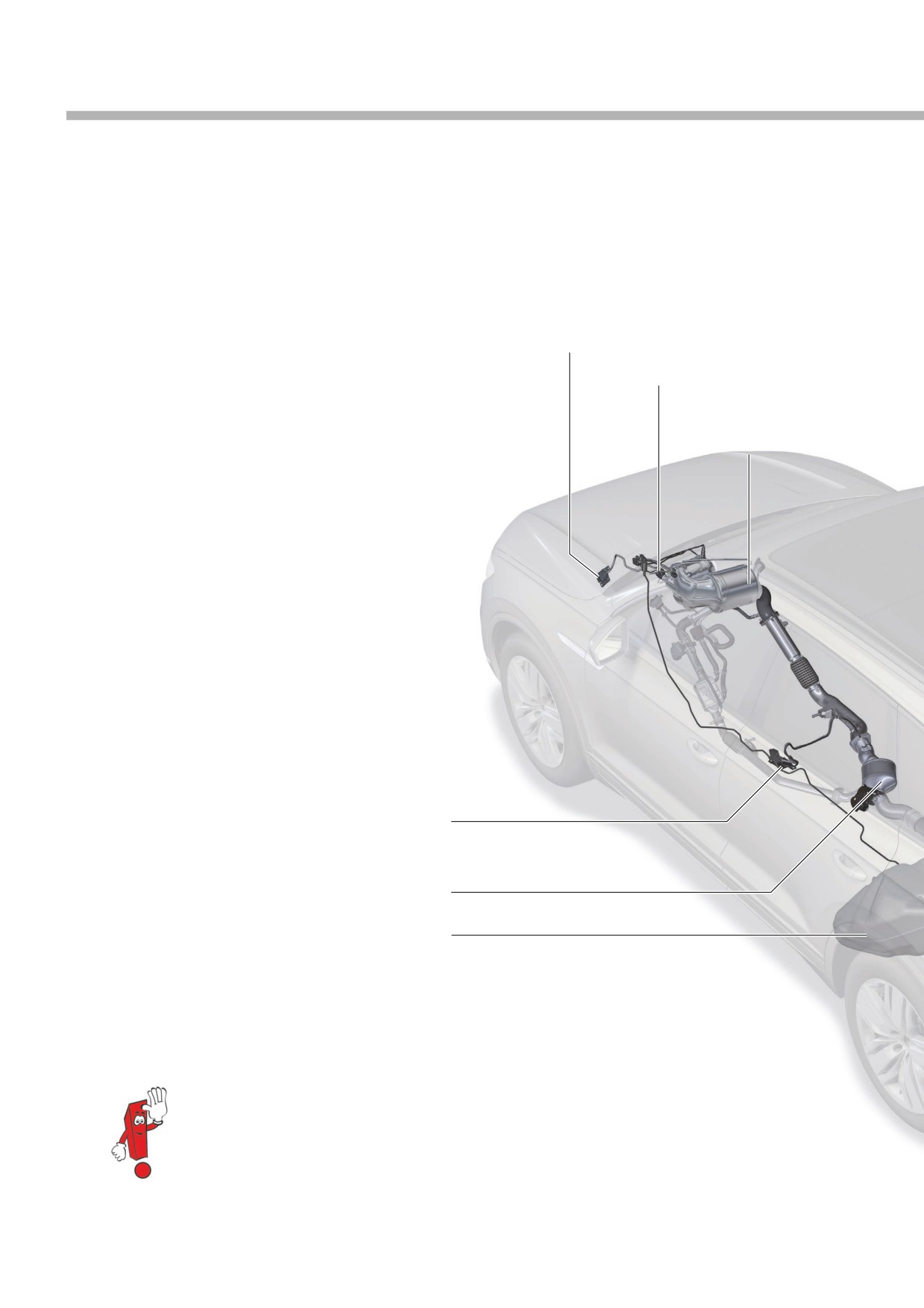

Обзор

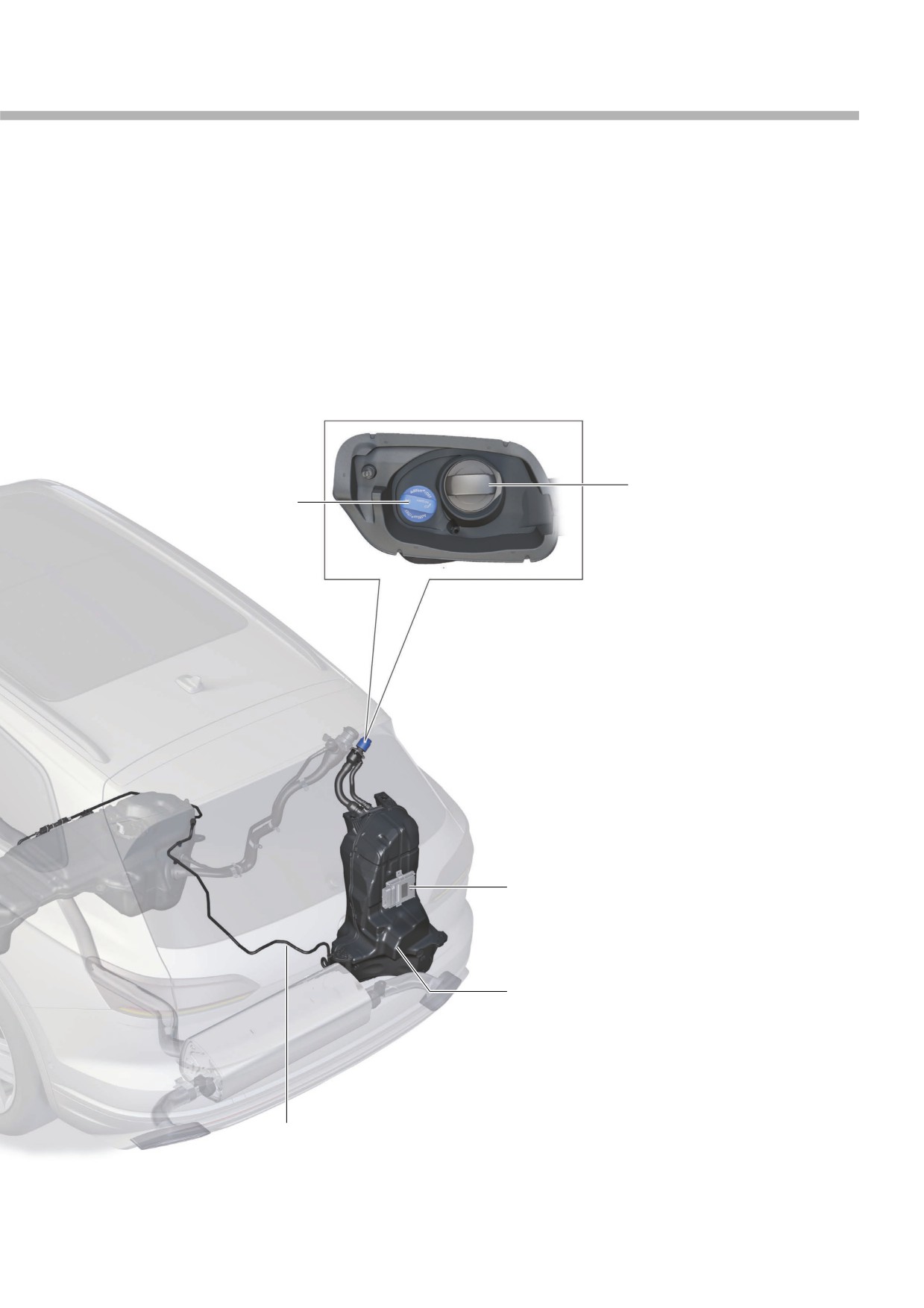

На обзорном рисунке показаны основные компоненты

системы SCR в автомобиле Touareg 2019. Бак

восстановителя находится, как и показано, в правой

Датчик NO_x G295 с блоком управления

задней части автомобиля за облицовкой колёсной арки.

датчика NO_x J583

Бак восстановителя заправляется через отдельную

Форсунка восстановителя N474

заливную горловину, находящуюся рядом с заливной

горловиной топливного бака. Модуль подачи

Сажевый фильтр

и восстановительный

восстановителя, установленный в баке восстановителя,

нейтрализатор

подаёт восстановитель к форсунке. Модуль

нейтрализации ОГ состоит из нейтрализатора

NOC (комбинация из накопительного

нейтрализатора NO_x и окислительного

нейтрализатора) и сажевого фильтра

со специальным покрытием, выполняющего

функции восстановительного

нейтрализатора. После сажевого фильтра

находится нейтрализатор NH₃,

предотвращающий выброс в атмосферу

избыточного, непрореагировавшего аммиака.

Надлежащая эффективность работы системы

SCR постоянно контролируется с помощью

двух датчиков NO_x.

Датчик NO_x 2 G687 с блоком управления

датчика NO_x 2 J881

Нейтрализатор NH₃

Бак для дизельного топлива

Устройство и принцип действия первой системы SCR, которая стала устанавливаться

на легковых автомобилях Volkswagen, описаны в программе самообучения 424 «Система

нейтрализации отработавших газов Selective Catalytic Reduction».

4

Заливная горловина

Заливная горловина

для дизельного топлива

для восстановителя

Блок управления системы

дозирования восстановителя J880

Бак восстановителя с модулем

подачи

Трубопровод восстановителя

s582_004

5

Система нейтрализации ОГ

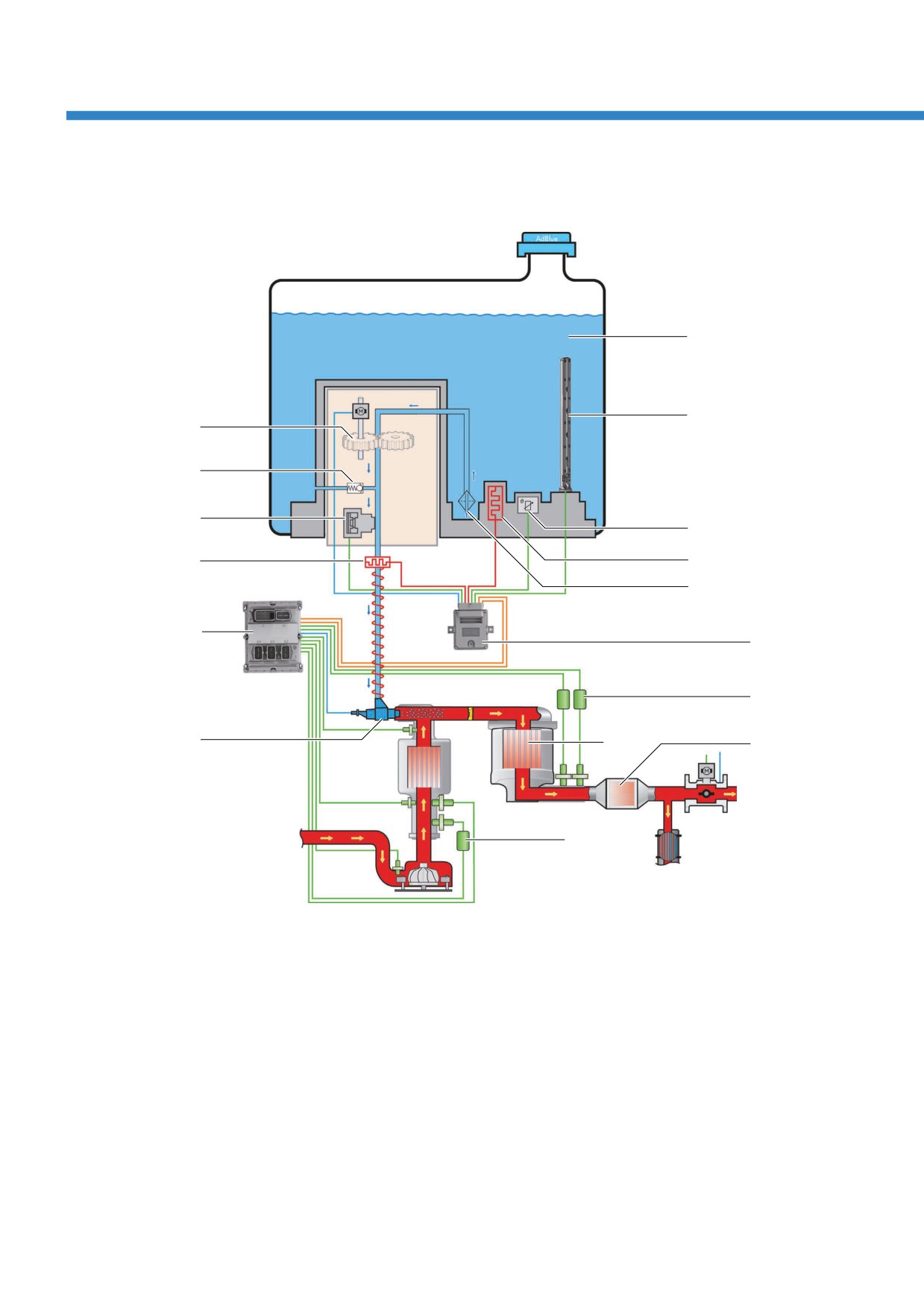

Схема устройства системы SCR

1

2

3

17

16

15

4

14

5

6

13

7

8

12

10

9

11

s582_035

Условные обозначения

1

Бак восстановителя

10

Сажевый фильтр/восстановительный

нейтрализатор

2

Восстановитель

11

Датчик NO_x G295 с блоком управления датчика

3

Датчик уровня восстановителя G684

NO_x

J583

4

Датчик температуры восстановителя G685

12

Форсунка восстановителя N474

5

Нагревательный элемент бака

13

Блок управления двигателя J623

восстановителя Z102

14

Нагревательный элемент трубопровода

6

Фильтр

восстановителя Z104

7

Блок управления системы дозирования

15

Датчик давления в системе дозирования

восстановителя J880

восстановителя G686

8

Датчик NO_x 2 G687 с блоком управления датчика

16

Обратный клапан перепускного канала

NO_x 2 J881

17

Насос восстановителя V437

9

Нейтрализатор NH₃

6

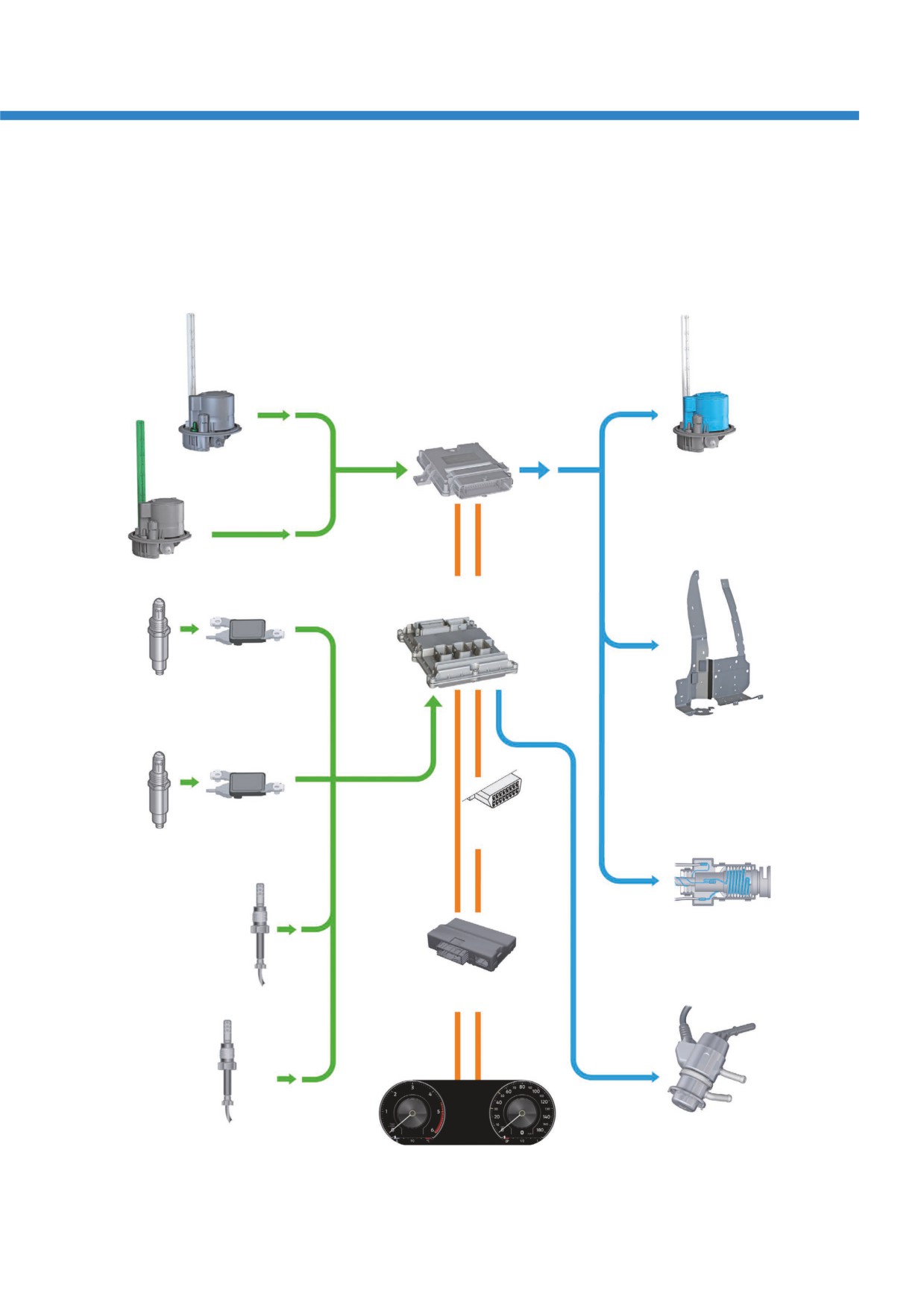

Схема системы

Обзор датчиков и исполнительных устройств системы SCR в Touareg 2019

Датчики

Исполнительные

устройства

Блок управления системы

дозирования

восстановителя J880

Датчик температуры

Насос восстановителя V437

восстановителя G685

Датчик уровня

восстановителя G684

Блок управления

двигателя J623

Блок управления

датчика NO_x

J583

Датчик NO_x G295

Нагревательный элемент

бака восстановителя Z102

Блок управления

Диагностический

датчика NO_x 2 J881

разъём

Датчик NO_x G687

Датчик 2 температуры

ОГ G448

Нагревательный элемент

трубопровода

восстановителя Z104

Диагностический интерфейс

шин данных J533

Датчик 3

температуры

ОГ G495

Форсунка

восстановителя N474

Блок управления комбинации

приборов J285

s582_029

Volkswagen Technical Site: http://vwts.ru http://vwts.info

7

Система нейтрализации ОГ

Компоненты системы

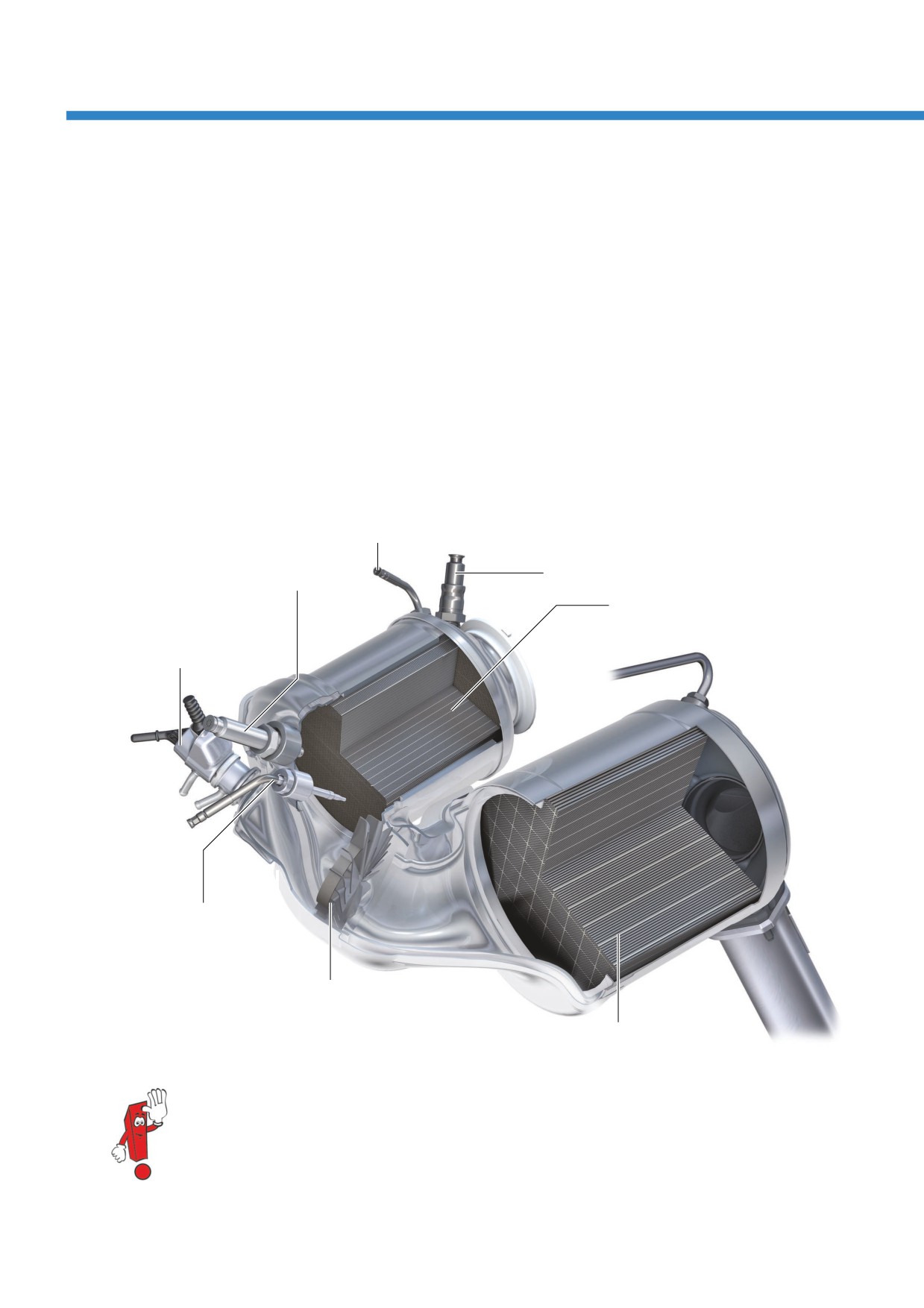

Модуль нейтрализации ОГ

Модуль нейтрализации ОГ состоит

накопительного нейтрализатора NO_x. Сажевый

из окислительного нейтрализатора и сажевого

фильтр одновременно выполняет функции

фильтра. Для соблюдения требований по выбросам

и восстановительного нейтрализатора. Для этого

оксидов азота в двигателях EA897 поколения 2

в нём предусмотрено медно-цеолитовое

в дополнение к системе SCR используется также

покрытие. Благодаря близкому расположению

накопительная каталитическая нейтрализация

к двигателю восстановительный нейтрализатор

оксидов азота. Для этого в окислительном

и накопительный нейтрализатор NO_x быстро

нейтрализаторе, помимо платины, палладия

прогреваются до рабочей температуры после

и родия, имеется также покрытие из оксида бария,

пуска холодного двигателя и дольше сохраняют

так что он одновременно выполняет функцию

её при работе двигателя с малой нагрузкой.

Датчик 2 температуры ОГ G448

Датчик NO_x G295

Лямбда-зонд G39

Окислительный нейтрализатор

и накопительный

Форсунка

нейтрализатор NO_x

восстановителя N474

Датчик 3 температуры ОГ

G495

Смеситель

Сажевый фильтр и восстановительный

нейтрализатор

s582_005

Дополнительную информацию о принципе действия накопительного нейтрализатора NO_x можно

найти в программе самообучения 526 «Семейство дизельных двигателей EA288 экологического

класса Евро 6».

8

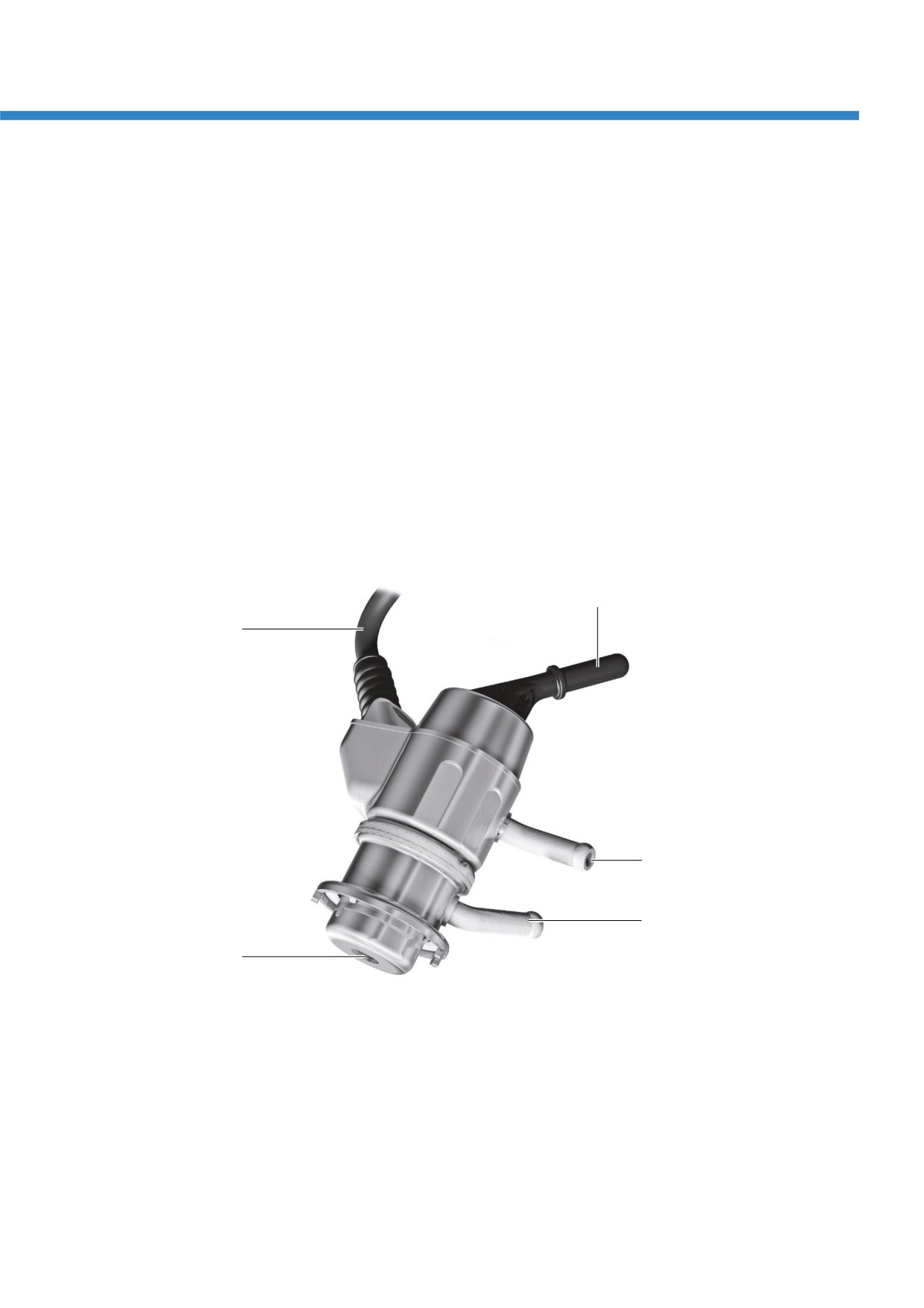

Форсунка восстановителя N474

Форсунка восстановителя N474 представляет

Уровень содержания оксидов азота в ОГ

собой электромагнитный клапан. Она закреплена

рассчитывается путём анализа сигналов датчиков

хомутом на переходном патрубке модуля

температуры и датчиков давления, массового

нейтрализации ОГ и предназначена

расхода впускаемого воздуха, рециркулируемых

для дозированного впрыска восстановителя

ОГ и цикловой подачи топлива. В связи с высокой

в поток ОГ за окислительным нейтрализатором.

термической нагрузкой, вызванной близким

Для управления впрыском служит сигнал

расположением модуля нейтрализации ОГ

с широтно-импульсной модуляцией, который

к двигателю, в форсунке предусмотрена рубашка

выдаёт блок управления двигателя. Необходимое

жидкостного охлаждения. Помимо механических

количество восстановителя определяется блоком

частей, рубашка охлаждения защищает

управления двигателя по математической модели,

от перегрева также и электрический разъём

базирующейся на теоретическом расчётном

форсунки. Форсунка восстановителя N474

значении содержания оксидов азота в потоке ОГ.

включена в высокотемпературный контур системы

охлаждения двигателя.

Штуцер трубопровода восстановителя

Электрический разъём

Отвод ОЖ

Подача ОЖ

Форсунка с распылителем

с двумя отверстиями

s582_040

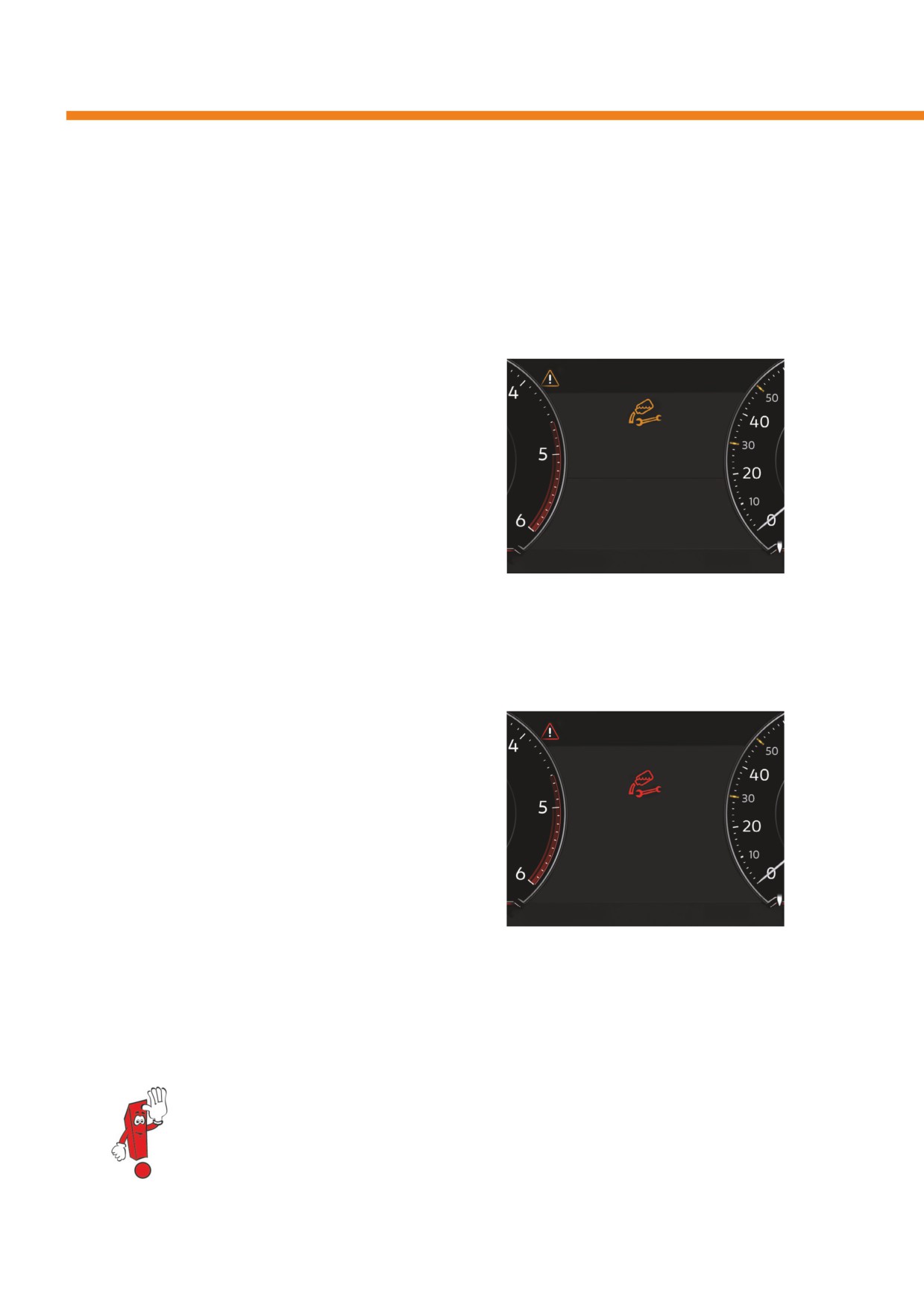

Последствия при выходе из строя

При неисправности форсунки в выпускной тракт может впрыскиваться недостаточно или слишком много

восстановителя либо он может не впрыскиваться вообще. Соблюдение требований по токсичности ОГ

становится невозможным. В зависимости от вида неисправности включается лампа Check Engine K83

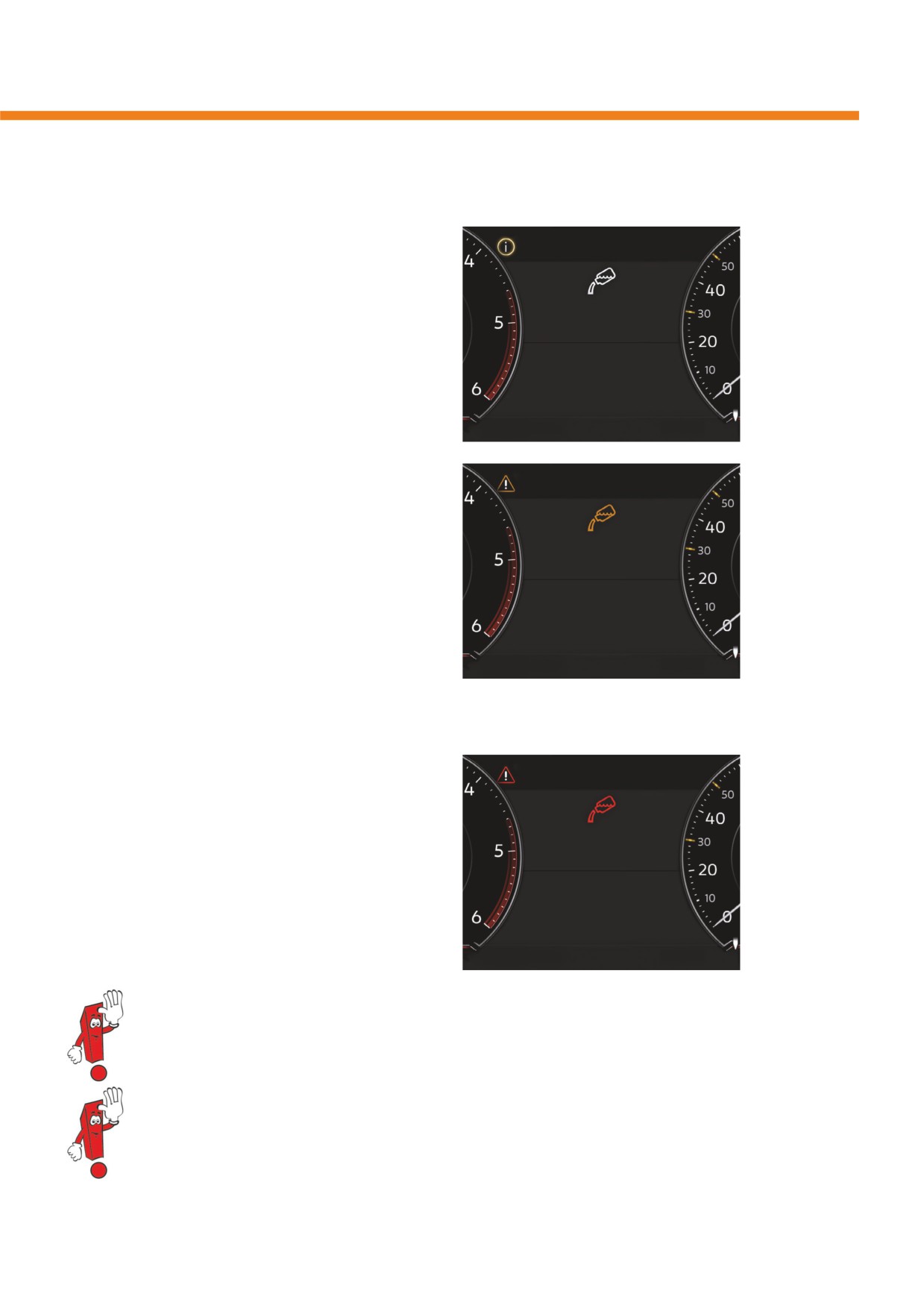

(контрольная лампа OBD) и на дисплее комбинации приборов отображается предупреждение AdBlue®

о неисправности в системе SCR.

9

Система нейтрализации ОГ

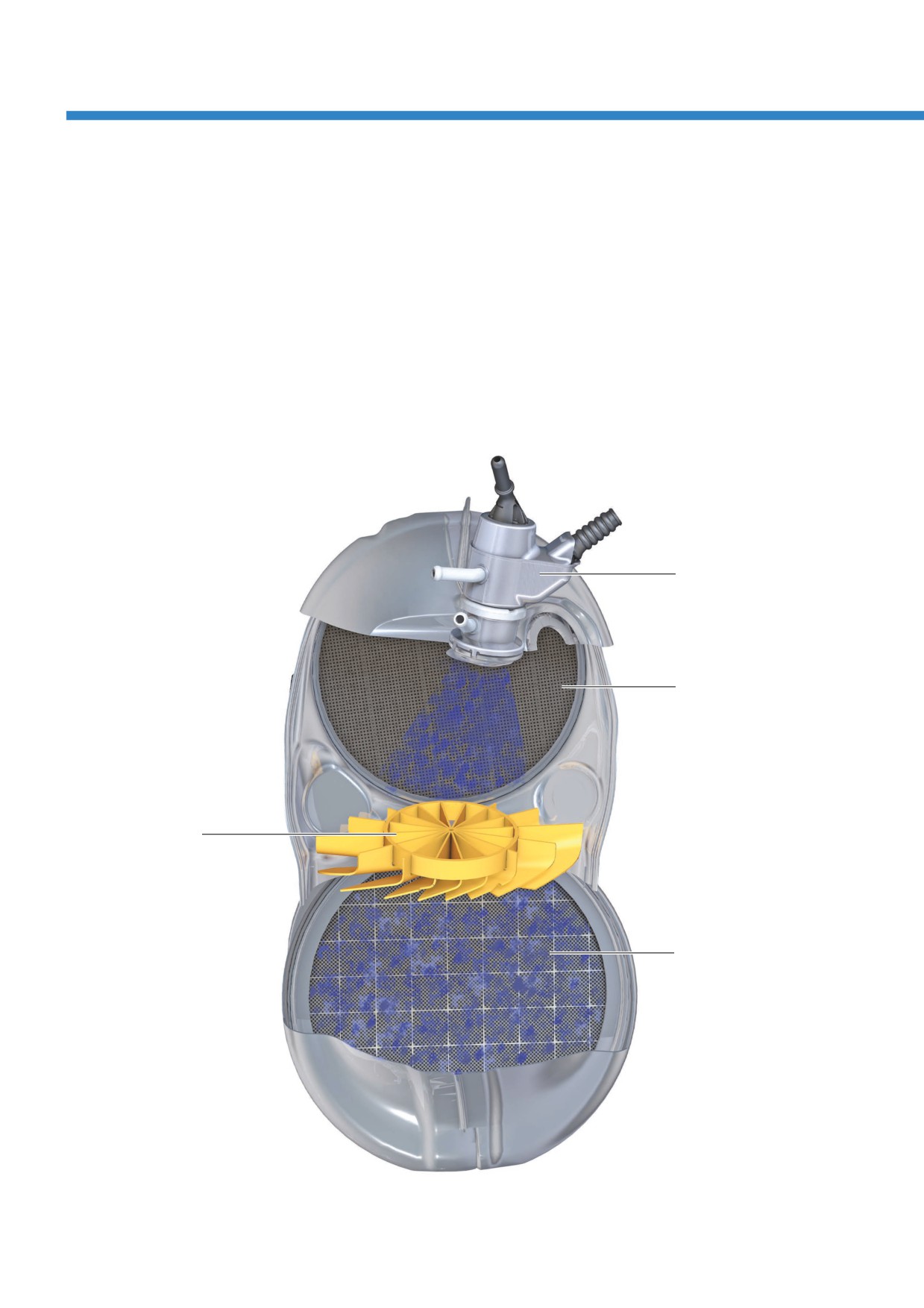

Смеситель

Смеситель находится в модуле нейтрализации ОГ

При попадании на пластины смесителя отдельные

между накопительным нейтрализатором NO_x

капли взвешенного в газах восстановителя

и восстановительным нейтрализатором.

измельчаются. Это способствует быстрому

Он обеспечивает равномерное распределение

испарению восстановителя, то есть полному

впрыскиваемого восстановителя. Восстановитель

переходу его в газообразное состояние. Кроме

впрыскивается в выпускной тракт через два

того, форма смесителя вызывает завихрение

отверстия в распылителе форсунки N474.

в проходящем через него потоке ОГ,

дополнительно способствуя равномерному

распределению впрыскиваемого восстановителя.

Форсунка

восстановителя N474

Окислительный

нейтрализатор

и накопительный

нейтрализатор NO_x

Смеситель

Сажевый фильтр

и восстановительный

нейтрализатор

s582_008

10

Нейтрализатор NH₃

В системе выпуска ОГ предусмотрен

Помимо этого, в нейтрализаторе NH₃ имеется

нейтрализатор NH₃. Он расположен

также платино-палладиевое покрытие.

по направлению потока ОГ, за модулем

Оно используется для окисления монооксида

нейтрализации ОГ. В нейтрализаторе NH₃ имеется

углерода (CO), образующегося в ходе регенерации

два каталитических покрытия.

сажевого фильтра, до диоксида углерода (CO₂).

Медно-цеолитовое покрытие выполняет функцию

Окисляется также и избыток аммиака.

восстановительного нейтрализатора. Благодаря

Это покрытие выполняет тем самым функцию

ему нежелательный избыток аммиака (NH₃),

окислительного нейтрализатора.

который может содержаться в газах, выходящих

из модуля нейтрализации ОГ, удерживается

и накапливается в нейтрализаторе NH₃.

Накопленный аммиак используется для

преобразования остаточных оксидов азота в азот

(N₂) и воду (H₂O).

Нейтрализатор NH₃

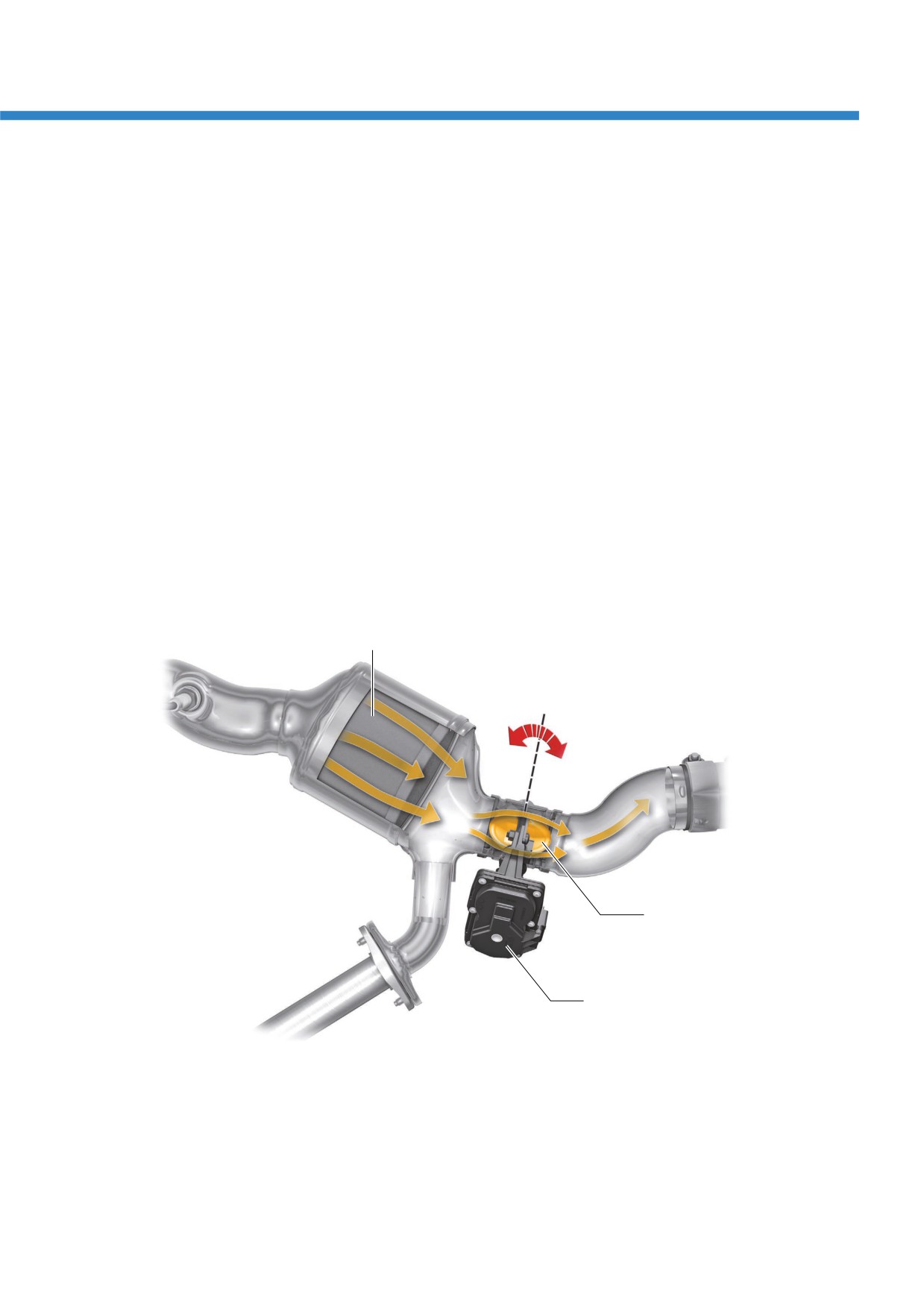

Заслонка системы

выпуска ОГ

Блок заслонки ОГ J883

s582_006

11

Система нейтрализации ОГ

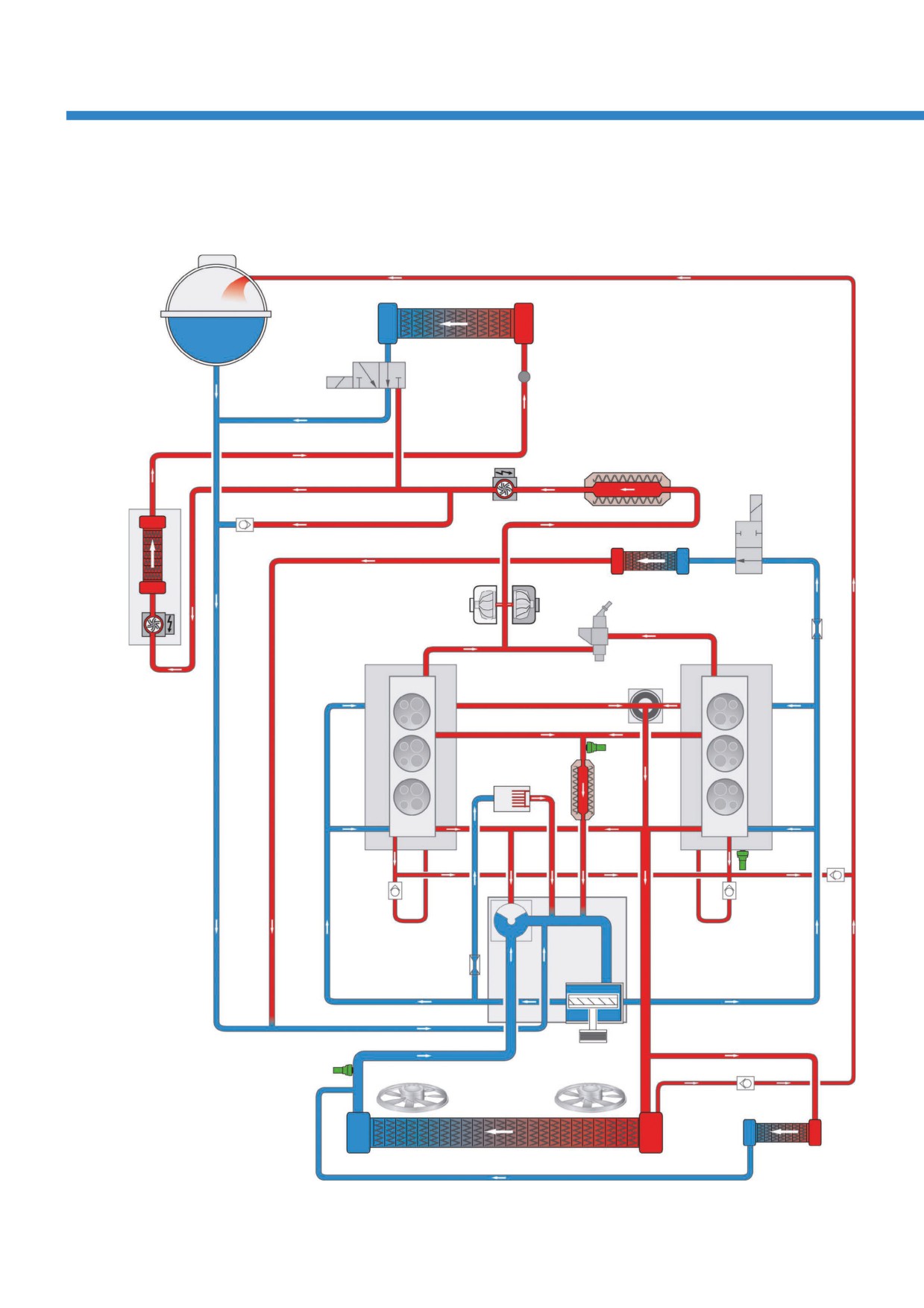

Общая схема системы охлаждения

1

2

5

9

8

4

3

6

11

7

10

12

12

15

13

14

16

19

17

25

18

20

21

22

22

24

23

s582_009

12

Условные обозначения

1

Расширительный бачок

Обратный клапан

2

Передний теплообменник отопителя

3

Клапан охлаждения масла КП N509

Дроссель

4

Масляный радиатор коробки передач

5

Запорный клапан ОЖ отопителя N279

Резьбовая пробка для удаления воздуха

6

Автономный отопитель

7

Циркуляционный насос V55

8

Циркуляционный насос ОЖ V50

9

Радиатор контура рециркуляции ОГ низкого

давления

10

Форсунка восстановителя N474

11

Турбонагнетатель

12

Блок цилиндров

13

Головка блока цилиндров ряда 2

14

Головка блока цилиндров ряда 1

15

Запорный клапан охлаждающей жидкости

16

Датчик температуры ОЖ G62

17

Радиатор контура рециркуляции ОГ высокого

давления

18

Термостат системы охлаждения двигателя

19

Масляный радиатор двигателя

20

Насос ОЖ

21

Датчик 2 температуры ОЖ G802

22

Вентилятор радиатора

23

Радиатор ОЖ

24

Дополнительный радиатор ОЖ

25

Датчик температуры системы терморегулирования

двигателя G694

13

Система нейтрализации ОГ

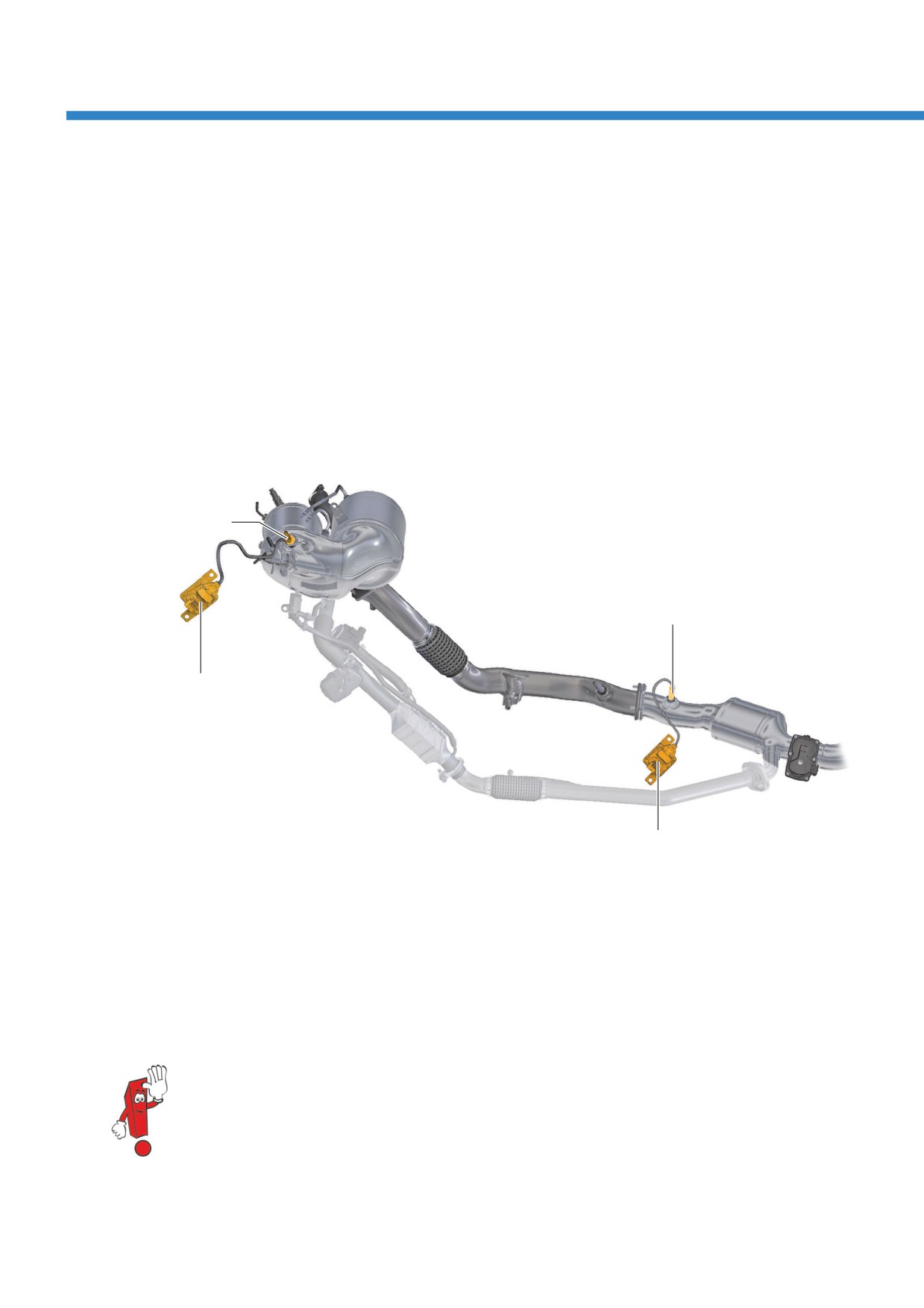

Датчики NO_x G295 и NO_x 2 G687

По сигналам датчиков NO_x G295 и NO_x 2 G687 блок управления двигателя определяет концентрацию

оксидов азота в отработавших газах, контролируя тем самым эффективность работы системы SCR.

Место установки

Датчик NO_x G295 установлен в модуле нейтрализации ОГ перед накопительным нейтрализатором NO_x

и восстановительным нейтрализатором. Датчик NO_x 2 G687 установлен за накопительным нейтрализатором.

Поскольку сигнальные токи чувствительных элементов датчиков NO_x измеряются микроамперами,

они передаются в блок управления двигателя отдельным блоком управления датчиков NO_x.

Датчик NO_x G295

Датчик NO_x 2 G687

Блок управления

датчика NO_x J583

Блок управления датчика NO_x 2 J881

s582_039

Использование сигнала

Сигналы датчиков NO_x анализируются блоком управления двигателя в рамках системы бортовой

диагностики EOBD (European On-Board Diagnostics), чтобы следить за эффективностью работы системы SCR.

Устройство и принцип действия датчиков NO_x описаны в программе самообучения 424

«Система нейтрализации отработавших газов Selective Catalytic Reduction».

14

Система подачи восстановителя

Восстановитель — жидкость AdBlue®

Необходимый для восстановления оксидов азота

Используемый в системе SCR в качестве

аммиак хранится в автомобиле не в чистом виде,

восстановителя жидкий реагент имеет единое

а в виде водного раствора мочевины.

для всей автомобильной отрасли наименование

Аммиак в чистом виде при попадании на кожу

Diesel Exhaust Fluid AdBlue®. Он представляет

или слизистые оболочки вызывает их раздражение

собой исключительно чистый и прозрачный

и, кроме того, имеет неприятный запах.

32,5-процентный раствор мочевины в воде.

Реагент синтезируется химическим способом.

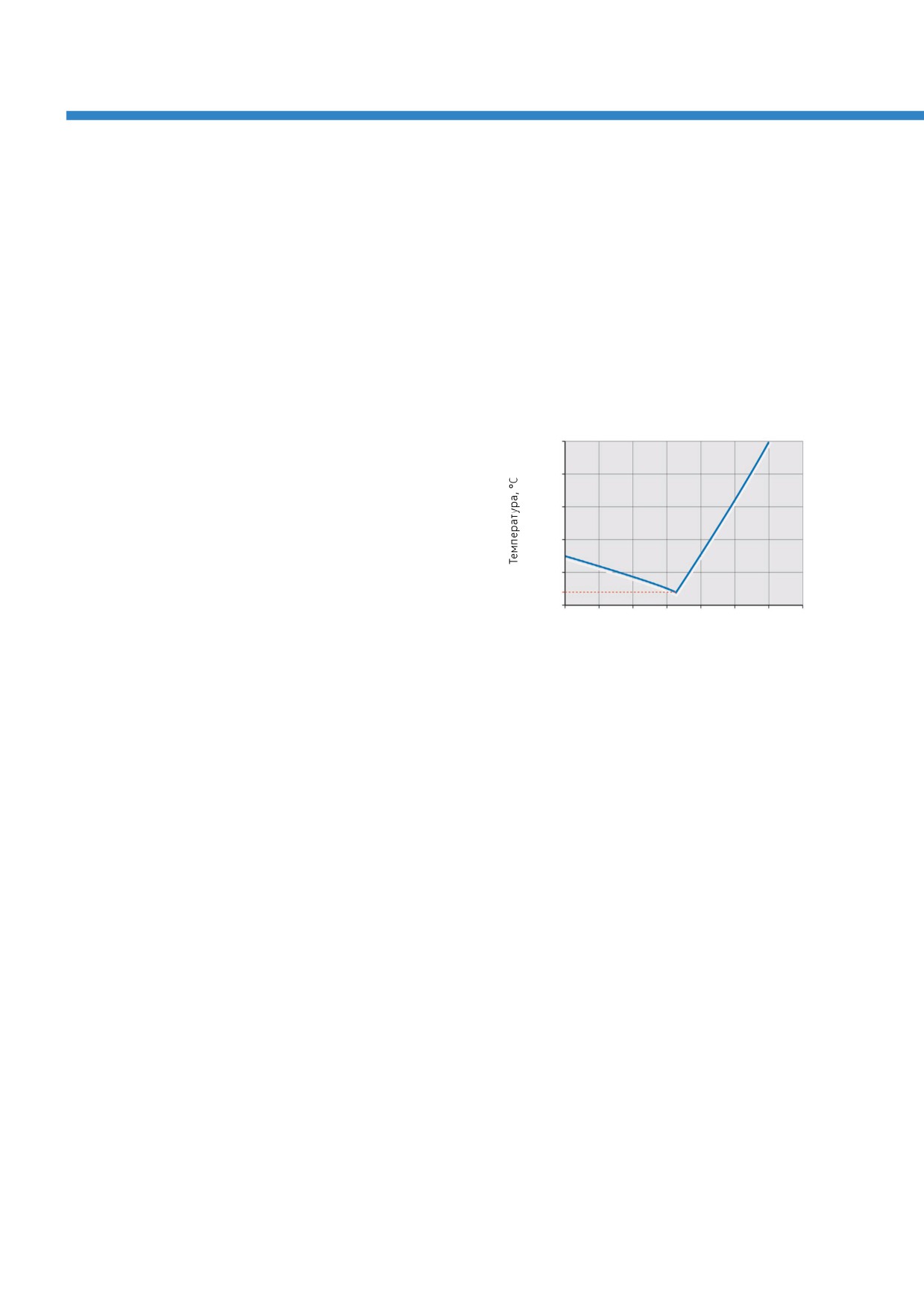

Точка замерзания жидкости AdBlue®

35

25

Концентрация мочевины в водном растворе

AdBlue® составляет 32,5 %. При этом соотношении

15

восстановитель имеет наиболее низкую точку

5

замерзания -11 °C. Отклонение от этого

соотношения, как в сторону большего количества

-5

мочевины, так и в сторону большего количества

-11

-15

воды, вызывает рост температуры замерзания

0

10

20

30

40

50

60

70

жидкости AdBlue®.

Концентрация мочевины, %

s582_032

Свойства жидкости AdBlue®

Указания по обращению 

с жидкостью AdBlue®

- При температурах ниже -11 °C жидкость

AdBlue® замерзает.

- Допускается использование только жидкости

- При высоких температурах происходит

AdBlue®, соответствующей одобренным

старение жидкости AdBlue®. Оно выражается

техническим условиям производителя,

в выделении из раствора аммиака

из оригинальных ёмкостей.

и сопровождается появлением неприятного

- Повторное использование слитой жидкости

запаха.

AdBlue® запрещается, чтобы исключить сбои

- Загрязнение жидкости AdBlue® посторонними

в работе вследствие загрязнений.

веществами и бактериями может сделать

её непригодной к использованию.

- При вытекании и последующем высыхании

(кристаллизации) мочевины образуются белые

пятна. Эти пятна удаляются с помощью воды

и щётки (по возможности сразу же).

- Жидкость AdBlue® обладает высокой

проникающей способностью.

Электрические компоненты и разъёмы

необходимо защищать от проникновения

жидкости AdBlue®.

16

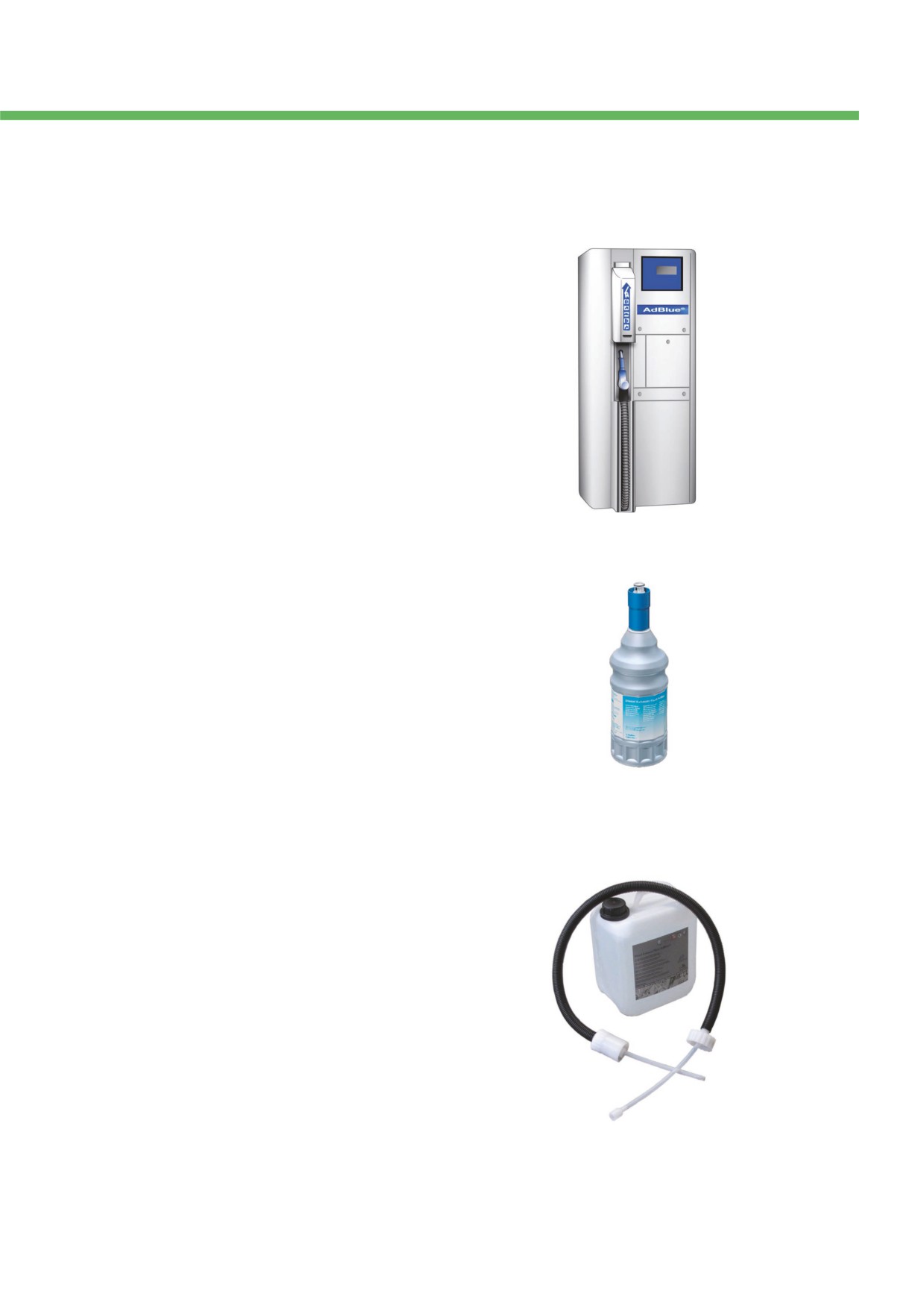

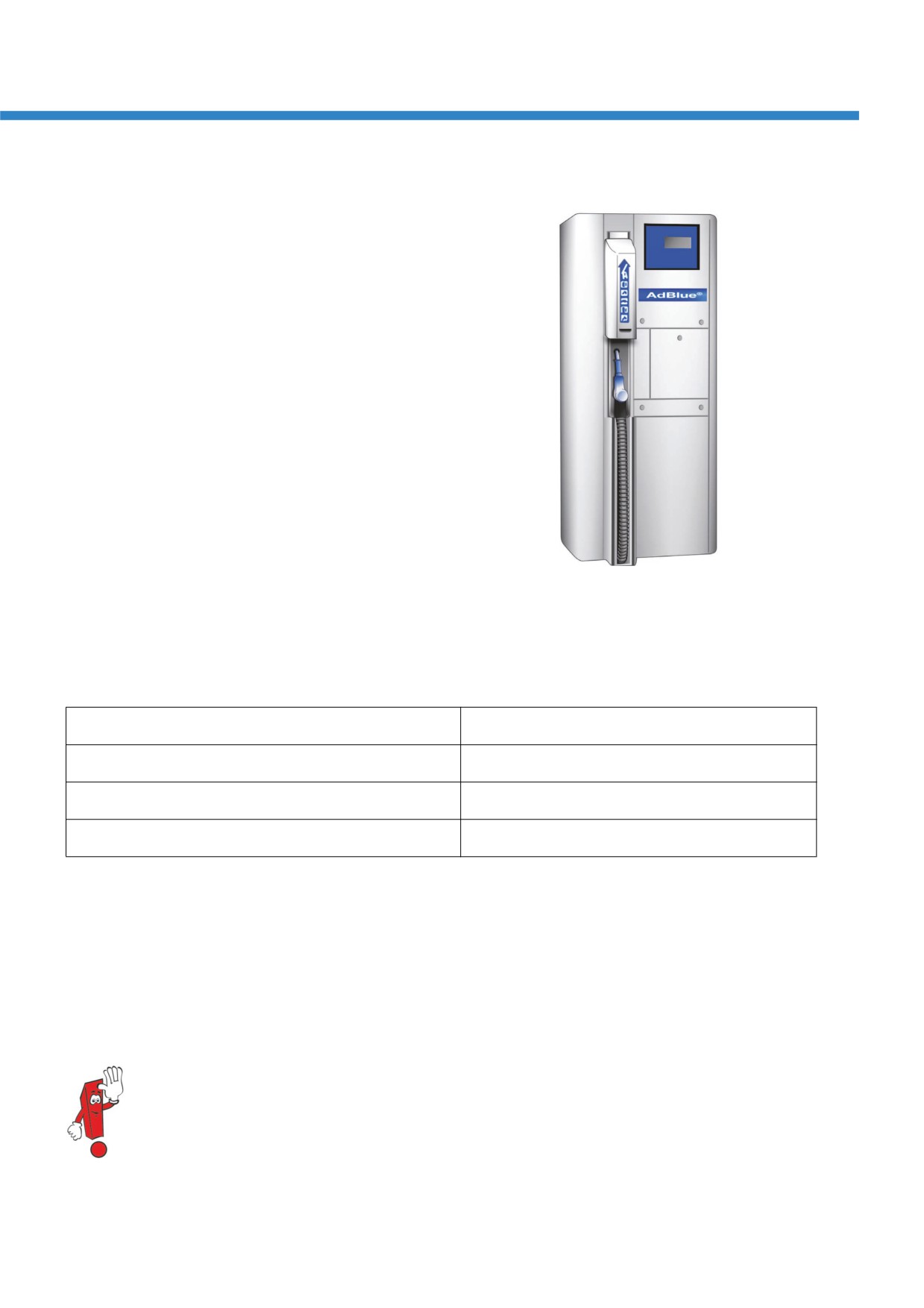

Заливка восстановителя из заправочной колонки AdBlue®

Бак восстановителя на Touareg 2019 можно

заправлять с помощью пистолетов европейской

сети заправочных станций AdBlue® для грузовых

автомобилей. Поскольку такие колонки обладают

очень высокой скоростью потока, воздух из бака

восстановителя при заправке также должен

выходить очень быстро.

При заправке бака восстановителя из заправочной

ёмкости воздух, напротив, может выходить

медленнее. Результатом таких разных скоростей

заправки может быть разный заправочный объём

бака восстановителя.

s582_031

Вид заправки

Скорость заправки

Заправочная колонка AdBlue® для грузовых автомобилей

Макс. 40 л/мин

Заправочная колонка AdBlue® для легковых автомобилей

3,5-10,0 л/мин

Заправочная ёмкость AdBlue®

Прим. 3 л/мин

Заправка восстановителя в бак допускается исключительно из специально предназначенных

для этого ёмкостей и систем заправки. Этим обеспечивается правильная скорость заправки

и предотвращается переполнение бака. Кроме того, при этом в баке остаётся достаточно

свободного пространства для расширения восстановителя.

17

Система подачи восстановителя

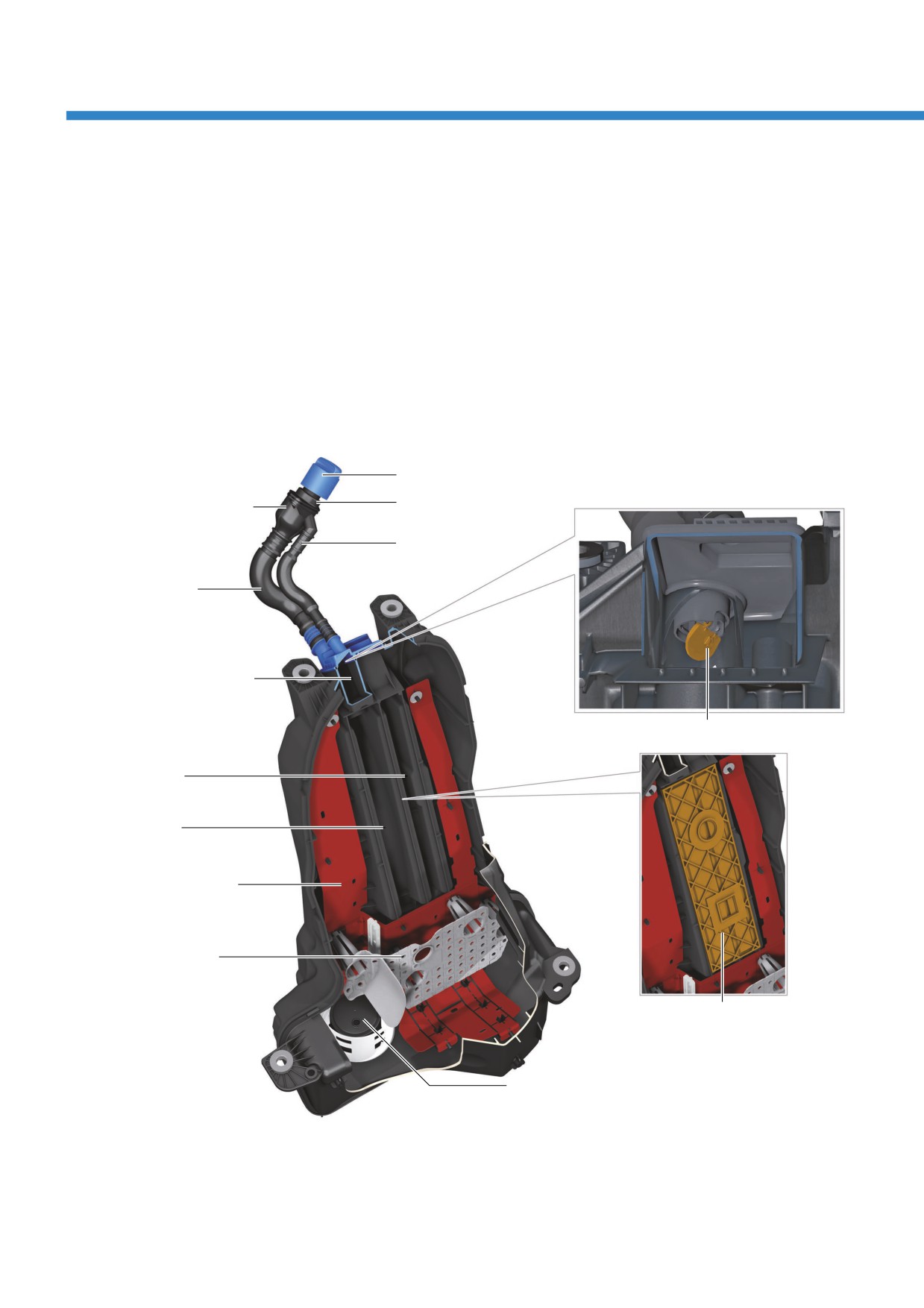

Система подачи

Бак восстановителя изготовлен из пластмассы и находится на модели Touareg под днищем автомобиля

сзади справа. Автомобиль может оснащаться одним из двух вариантов бака с разной ёмкостью: 12 или 24 л.

По своему устройству оба бака практически одинаковы. Различие между ними заключается лишь в том,

что в варианте с ёмкостью 12 л на каналах наполнения и вентиляции устанавливается пластмассовая

накладка. Вследствие этого в баке остаётся больше воздуха по сравнению с вариантом 24 л. В результате

максимальный объём заправки уменьшается до 12 л.

Устройство

Пробка заливной горловины

Компенсационная

Заливная горловина

полость

Вентиляционный

трубопровод

Заливная

трубка

Компенсационная

полость

Обратная заслонка

Канал

вентиляции

Канал

наполнения

Нагревательный

элемент бака

восстановителя Z102

Успокоитель

Бак восстановителя ёмкостью

12 л с пластмассовой

накладкой

Насос восстановителя V437

На рисунке показан бак восстановителя ёмкостью 24 л.

s582_026

18

В модуле подачи системы дозирования

восстановителя GX19 находятся датчики

и исполнительные устройства системы подачи

восстановителя. Модуль подачи приварен

к баку восстановителя.

s582_026a

Модуль подачи системы дозирования

Штуцер для слива

восстановителя GX19

восстановителя в нижней части бака

Пробка заливной горловины

В пробке заливной горловины имеется мембрана. Она обеспечивает вентиляцию бака восстановителя

в обоих направлениях.

Обратная заслонка

На нижнем конце заливной горловины находится подпружиненная обратная заслонка. Она предотвращает

обратный выход восстановителя в конце заправки, который был бы возможен при заправке от колонки

с высокой скоростью потока.

Компенсационная полость

На случай, если при заправке с высокой скоростью восстановитель начнёт подниматься

по вентиляционному трубопроводу, в этом трубопроводе предусмотрена компенсационная полость

для приёма и успокоения восстановителя.

Успокоитель

Успокоитель служит для уменьшения шумов плеска, возникающих при перетекании восстановителя в баке

от стенки к стенке во время движения автомобиля.

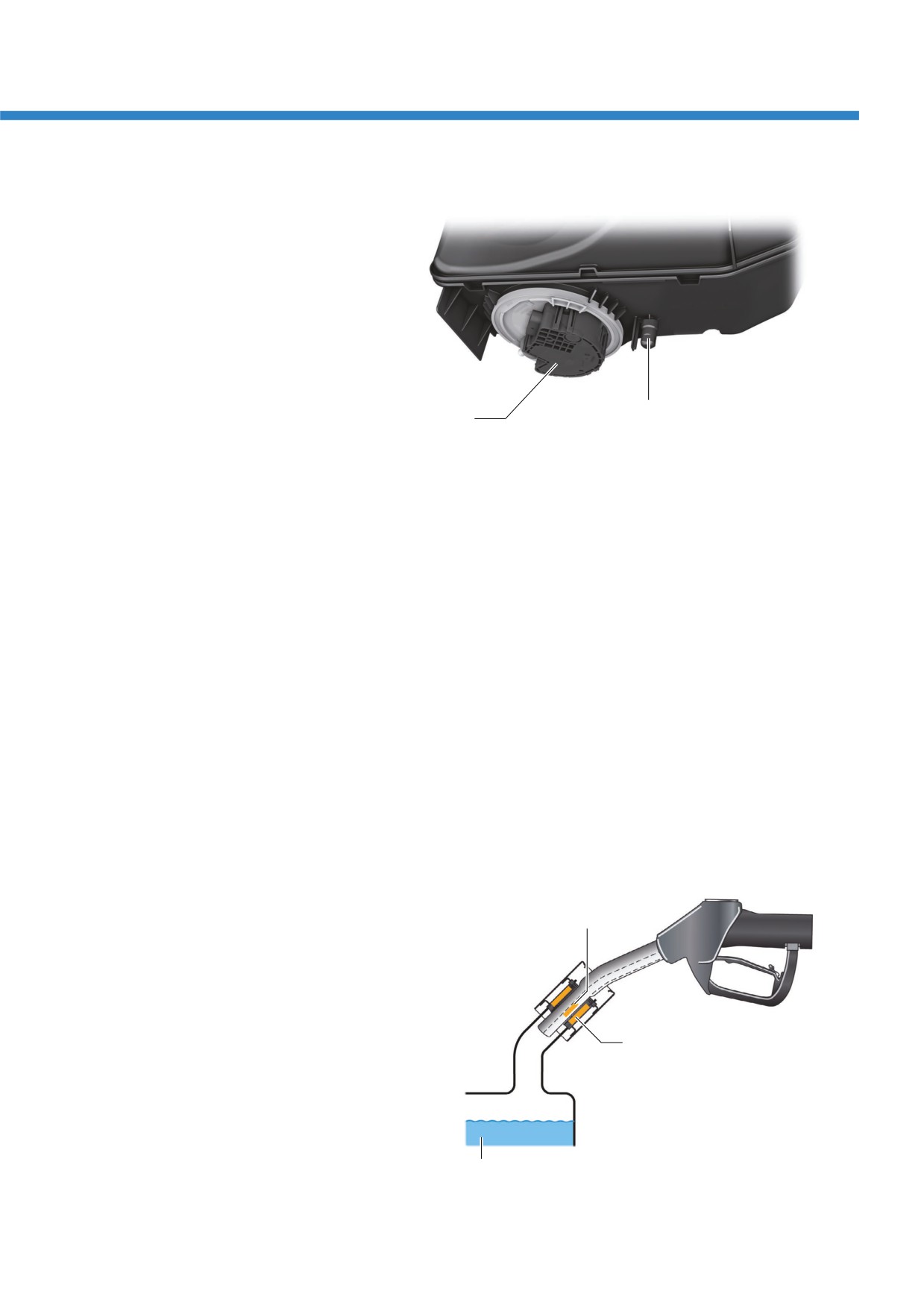

Магнитное кольцо для разблокирования заправочного пистолета AdBlue®

для грузовых автомобилей

В концевой трубке заправочного пистолета

Магнитный выключатель

AdBlue® для грузовых автомобилей находится

магнитный выключатель. Этот магнитный

выключатель выполняет функцию

предохранительного клапана, предотвращая

неправильную заправку. Он открывается только

при воздействии снаружи магнитного поля

Магнитное кольцо

определённой направленности. Чтобы сделать

возможной заправку восстановителя из колонок

AdBlue® для грузовых автомобилей, в заливной

горловине бака восстановителя установлено

соответствующее магнитное кольцо. Когда

заправочный пистолет вставляется, это магнитное

Жидкость AdBlue®

s582_048

кольцо открывает магнитный выключатель.

19

Система подачи восстановителя

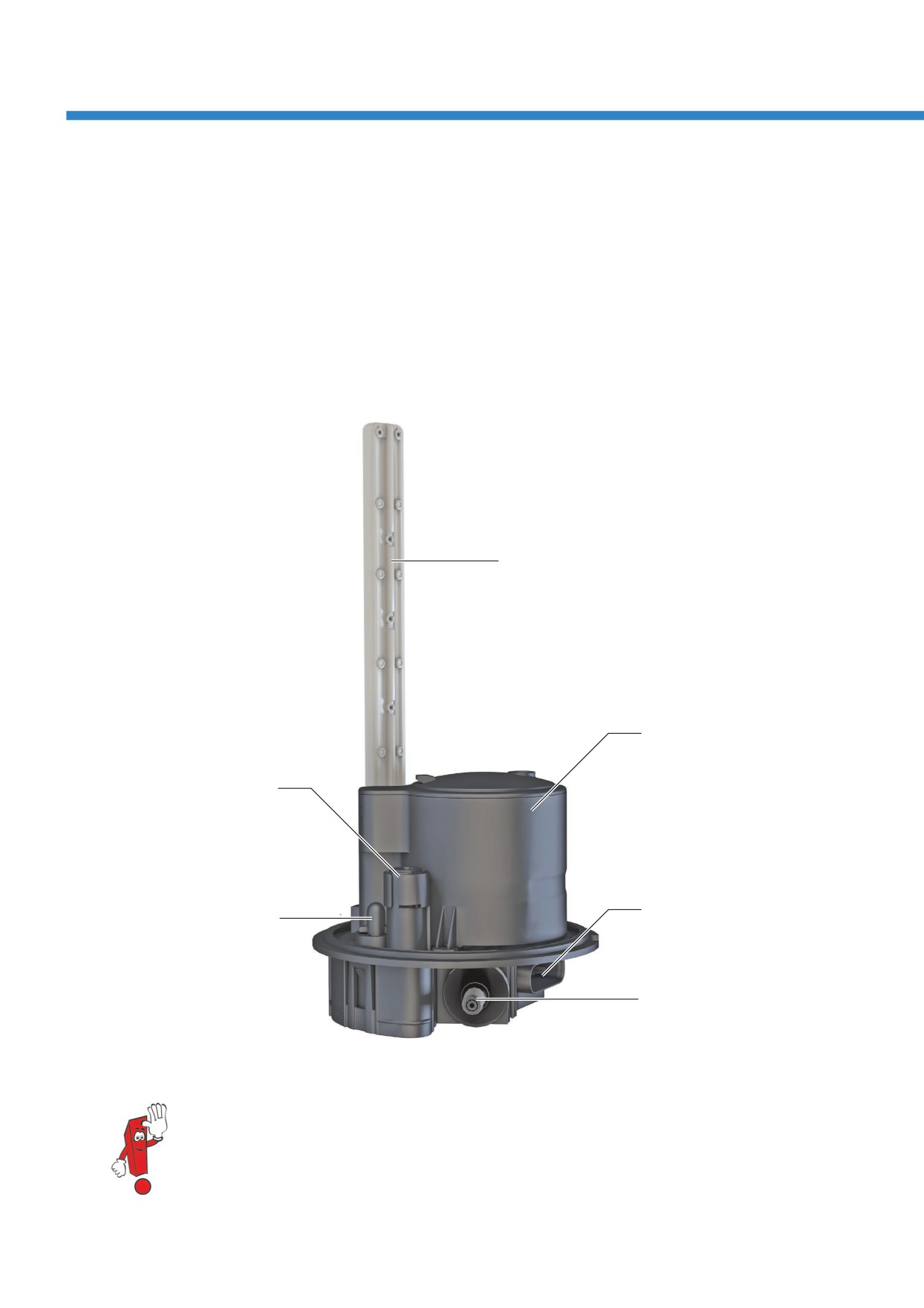

Модуль подачи системы дозирования восстановителя GX19

В модуль подачи системы дозирования восстановителя GX19 встроены следующие компоненты:

- Фильтр со стороны впуска.

- Насос восстановителя V437.

- Датчик уровня восстановителя G684.

- Нагревательный элемент бака

- Датчик температуры восстановителя G685.

восстановителя Z102.

- Датчик давления в системе дозирования

восстановителя G686.

Устройство

Датчик уровня восстановителя G684

Насос восстановителя V437,

включающий в себя:

- фильтр со стороны впуска;

- датчик давления в системе

Электрический разъём

дозирования

нагревательного

восстановителя G686;

элемента бака

- нагревательный элемент

восстановителя Z102

насоса

восстановителя Z103.

Электрический разъём

Датчик температуры

восстановителя G685

Штуцер трубопровода

восстановителя

s582_027

Модуль подачи восстановителя выполнен как единый узел с баком восстановителя (соединены

сваркой), в случае ремонта заменяется вместе с баком.

20

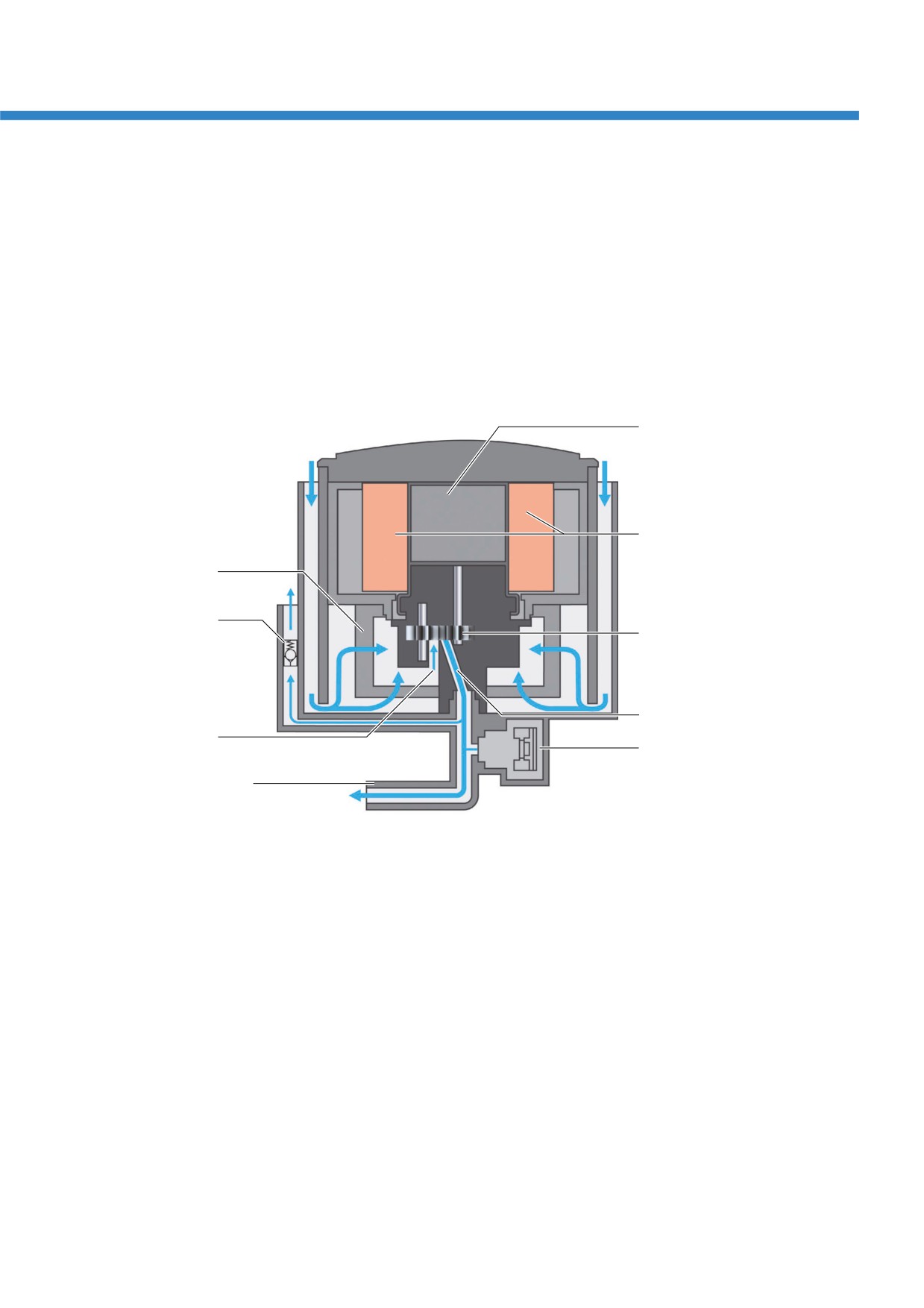

Насос восстановителя V437

Насос восстановителя V437 представляет собой шестерённый насос с внешним зацеплением.

Он приводится во вращение бесщёточным или электронно-коммутируемым электродвигателем

постоянного тока. Насос подаёт восстановитель по дозирующему трубопроводу к форсунке

восстановителя.

После каждой поездки восстановитель откачивается из дозирующего трубопровода, чтобы предотвратить

его замерзание после остановки двигателя. Для этого после остановки двигателя форсунка восстановителя

открывается и насос восстановителя начинает вращаться в обратном направлении.

Устройство

Ротор

Катушка возбуждения

Фильтр

Предохранительный

Шестерённый насос

клапан

с внешним зацеплением

Выпуск

Впуск

Датчик давления

в системе дозирования

Штуцер трубопровода

восстановителя G686

восстановителя

s582_015

Контроль давления в системе

Насос восстановителя V437 подаёт восстановитель практически с постоянной производительностью из бака

восстановителя к форсунке восстановителя N474. Давление в системе составляет при этом прим. 5 бар.

Необходимое количество впрыскиваемого восстановителя зависит от содержания оксидов азота в ОГ

и регулируется блоком управления двигателя путём изменения длительности и частоты открывания форсунки.

Частота вращения насоса задаётся и регулируется подаваемым на электродвигатель насоса током. Контроль

давления в системе осуществляется с помощью датчика давления в системе дозирования восстановителя G686.

Сигнал датчика поступает в блок управления системы дозирования восстановителя J880, который регулирует

давление в системе, изменяя подаваемый на насос восстановителя V437 электрический ток.

Примеры возможных неисправностей системы:

- Трубопровод восстановителя повреждён

- Отверстия в распылителе форсунки

и негерметичен.

восстановителя засорены.

– Насос заедает.

- Штуцер всасывания модуля подачи

восстановителя засорён.

21

Система подачи восстановителя

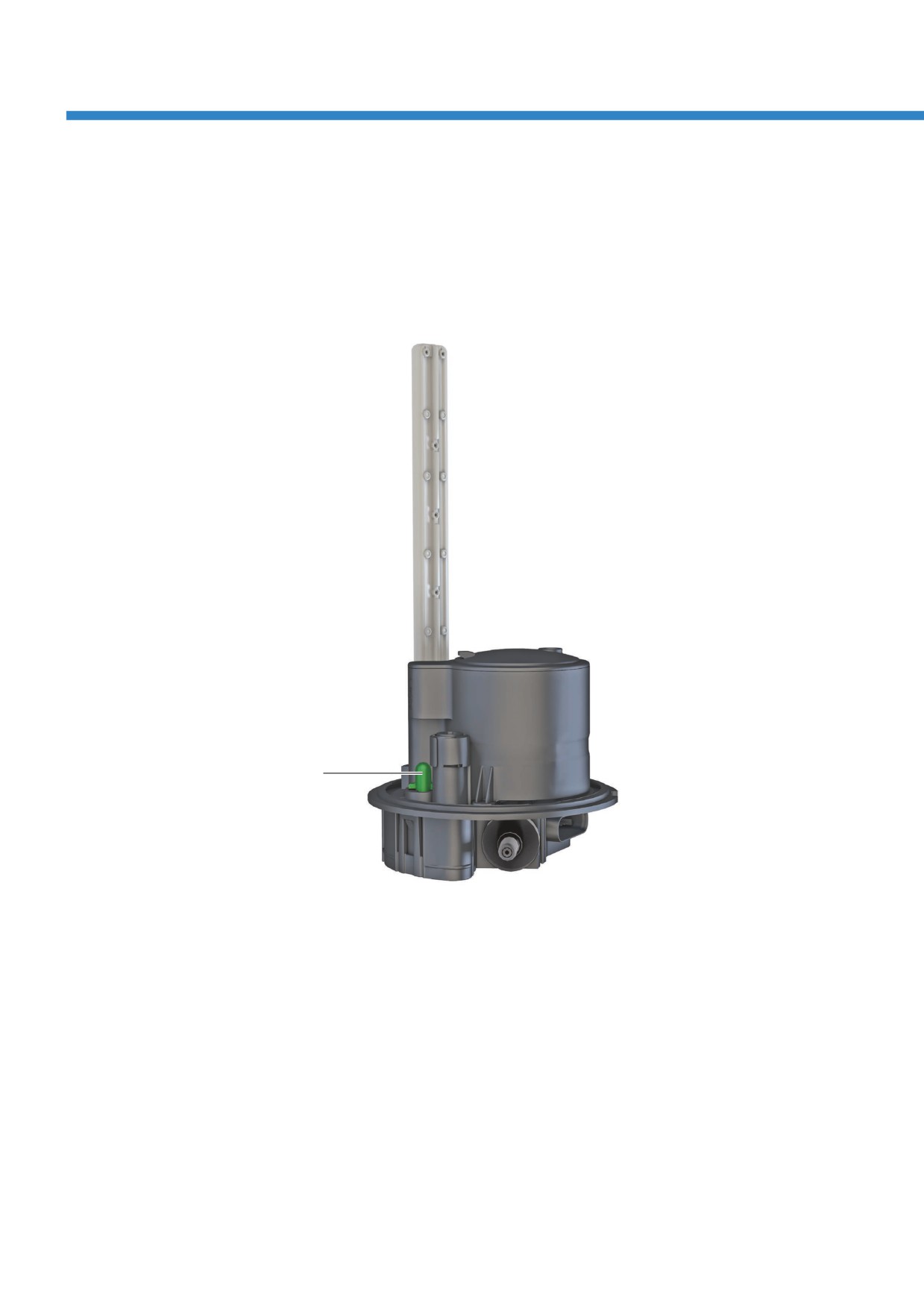

Датчик температуры восстановителя G685

В качестве чувствительного элемента в датчике температуры восстановителя G685 используется

терморезистор с отрицательным температурным коэффициентом (NTC). Датчик установлен в корпусе

модуля подачи восстановителя. Датчик температуры восстановителя измеряет температуру восстановителя

в диапазоне от -40 до +80 °C.

Датчик температуры

восстановителя G685

s582_041

Использование сигнала

Блок управления двигателя J623 анализирует сигнал температуры и передаёт запрос на включение

нагревательных элементов в блок управления системы дозирования восстановителя J880, который

и включает нагревательные элементы системы SCR.

Последствия отсутствия сигнала

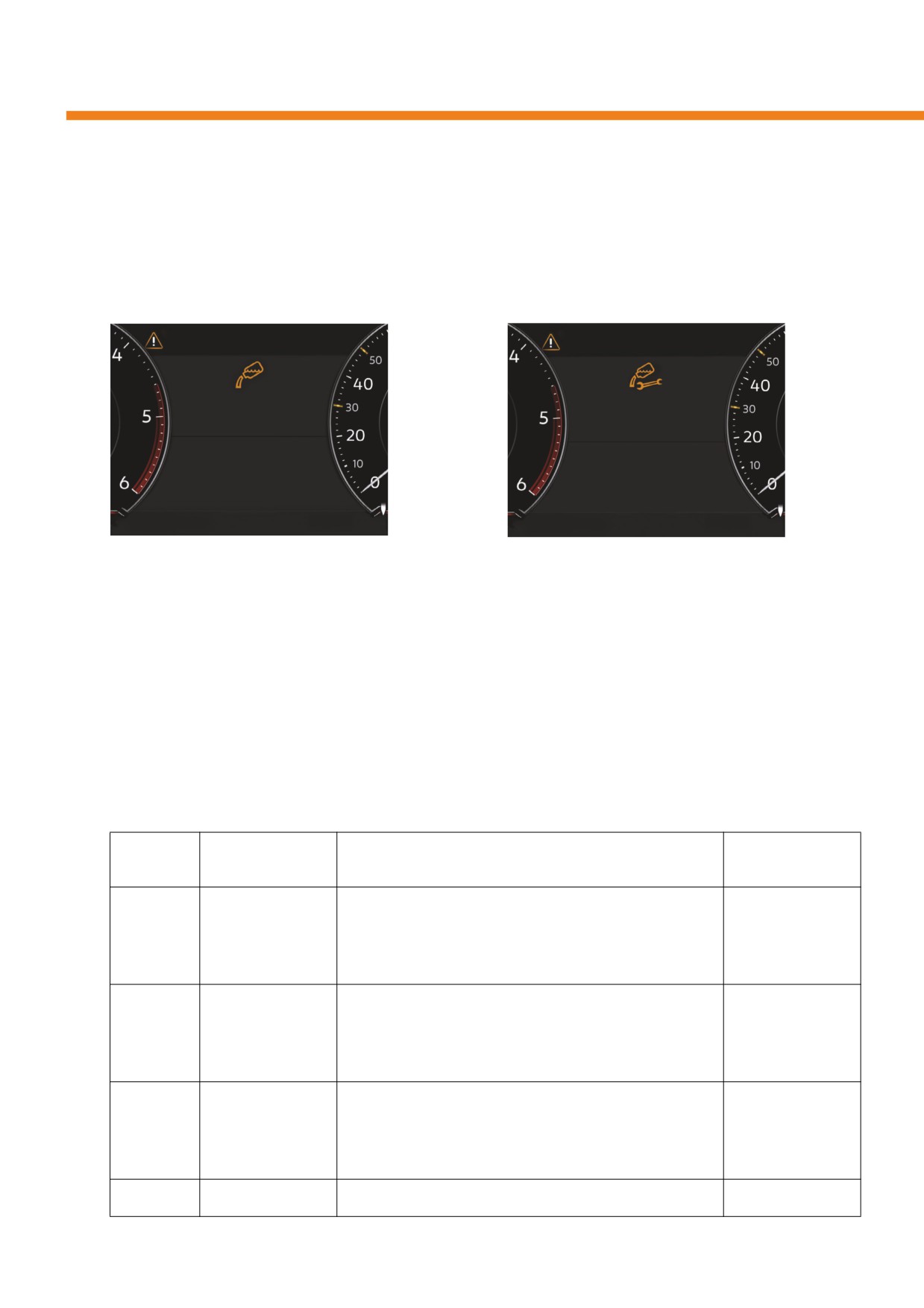

Загорается лампа Check Engine, и на дисплее комбинации приборов отображается предупреждение AdBlue®

о сбое в работе системы SCR.

22

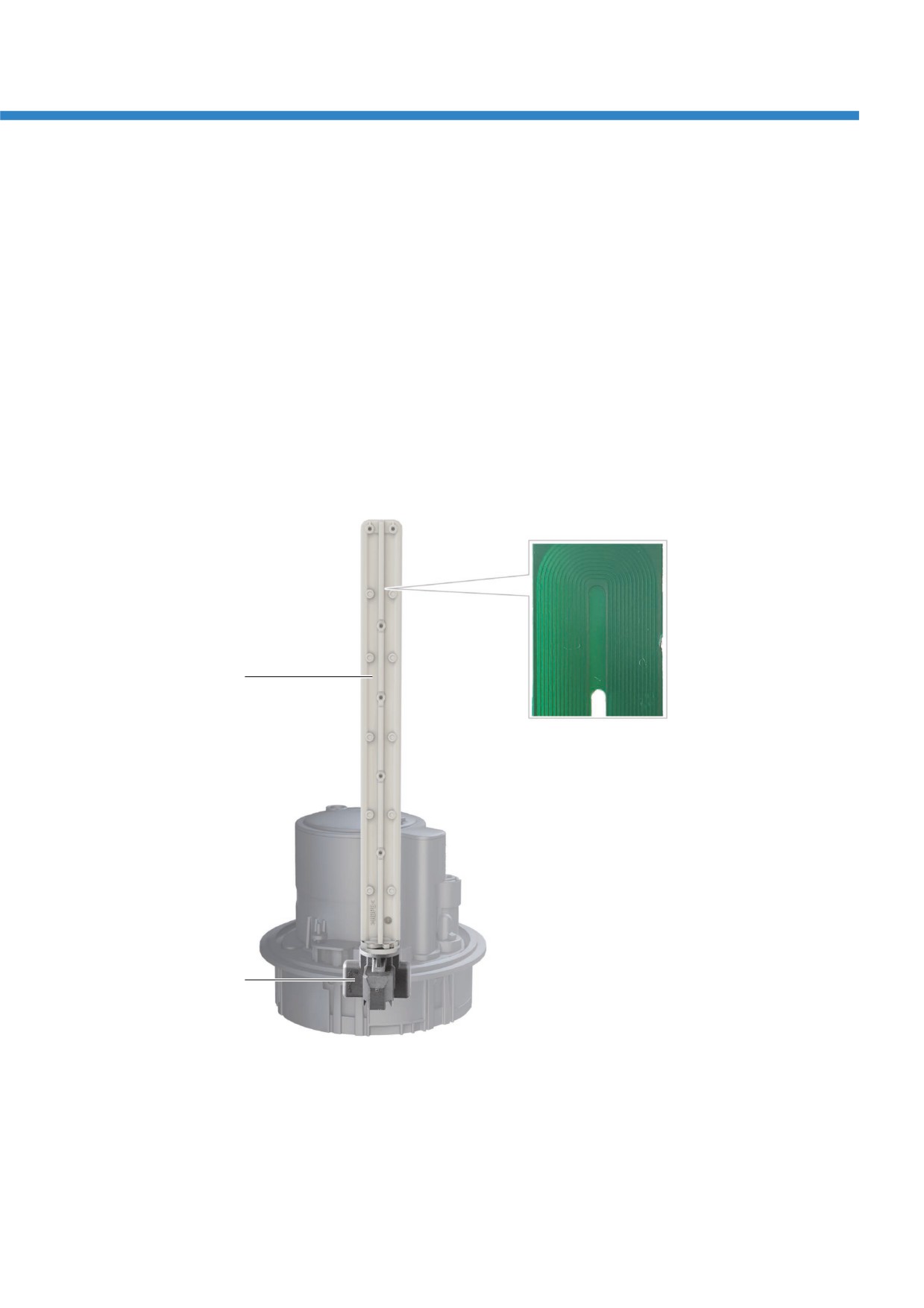

Датчик уровня восстановителя G684

Датчик уровня восстановителя G684 позволяет регистрировать высоту заполнения бака восстановителя.

Датчик уровня встроен в модуль подачи системы дозирования восстановителя GX19.

Устройство

Чувствительный элемент датчика уровня восстановителя представляет собой вытянутую, вертикально

ориентированную катушку, «напечатанную» на пластмассовой подложке методом химического травления.

Для предотвращения повреждения жидкостью AdBlue® катушка заключена в защитную пластмассовую

оболочку. В нижней части катушки находится электронный блок датчика.

Датчик уровня

восстановителя G684

Проводящие витки

катушки

Электронный блок

датчика

s582_016

23

Система подачи восстановителя

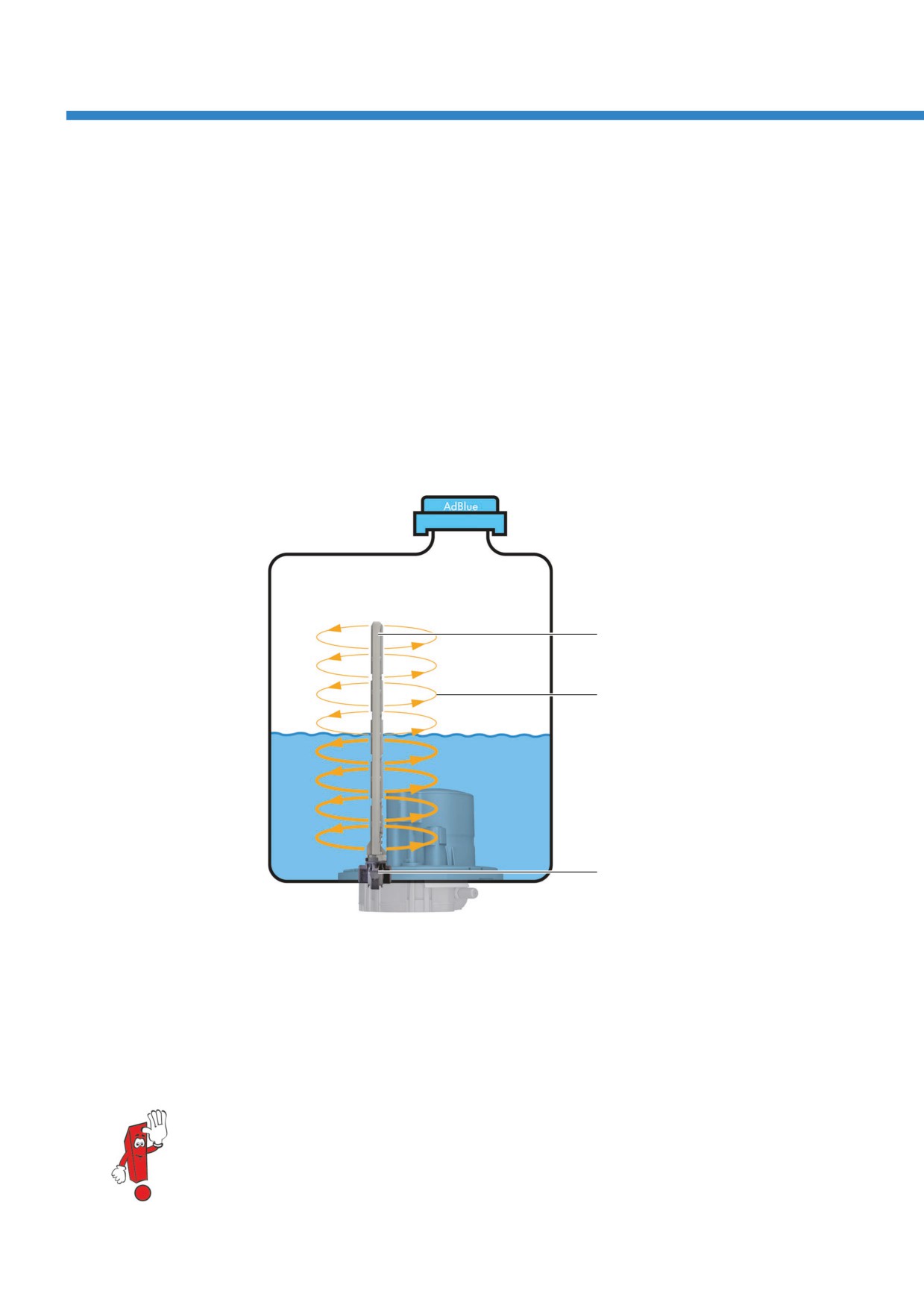

Принцип действия

Датчик уровня восстановителя действует по принципу измерения частоты. Для определения уровня

восстановителя электронный блок датчика возбуждает катушку переменным током. При этом между

витками катушки создаётся переменное электрическое поле, распространяющееся в восстановитель.

Наличие восстановителя приводит к усилению электрического поля, что, в свою очередь, приводит

к изменению сопротивления катушки. Электронный блок датчика регистрирует связанное с этим изменение

напряжения и, исходя из него, рассчитывает высоту уровня восстановителя. Каждое значение высоты

уровня соответствует определённому частотному сигналу. Электронный блок датчика в модуле подачи

направляет сигнал SENT в блок управления системы восстановителя. Блок управления системы

восстановителя выполняет дополнительную обработку этого сигнала и передаёт его в блок управления

двигателя. Блок управления двигателя получает данные об уровне восстановителя и на их основе вычисляет

запас хода.

Катушка

Электрическое поле/

частота сигнала

Электронный блок

датчика

s582_011

Последствия отсутствия сигнала

При отсутствии сигнала в комбинации приборов включается лампа Check Engine и отображается

предупреждение AdBlue® о сбое в работе системы SCR. В регистраторе событий сохраняется запись.

Дополнительную информацию по протоколу сигналов SENT можно найти

в программе самообучения 547 «Двигатель 2,0 л 176 кВт TDI-Biturbo семейства

дизельных двигателей EA288».

24

Система обогрева

Система обогрева восстановителя

Поскольку при низких температурах

Благодаря системе обогрева система SCR может

восстановитель может замёрзнуть, в баке

быть быстро приведена в рабочее состояние

восстановителя и в трубопроводе к форсунке

и при замёрзшем восстановителе и обеспечивать

восстановителя установлено по электрическому

во всех режимах работы двигателя достаточное

нагревательному элементу. Помимо этого,

количество оттаявшего восстановителя.

для обогрева могут также использоваться обмотки

электродвигателя насоса.

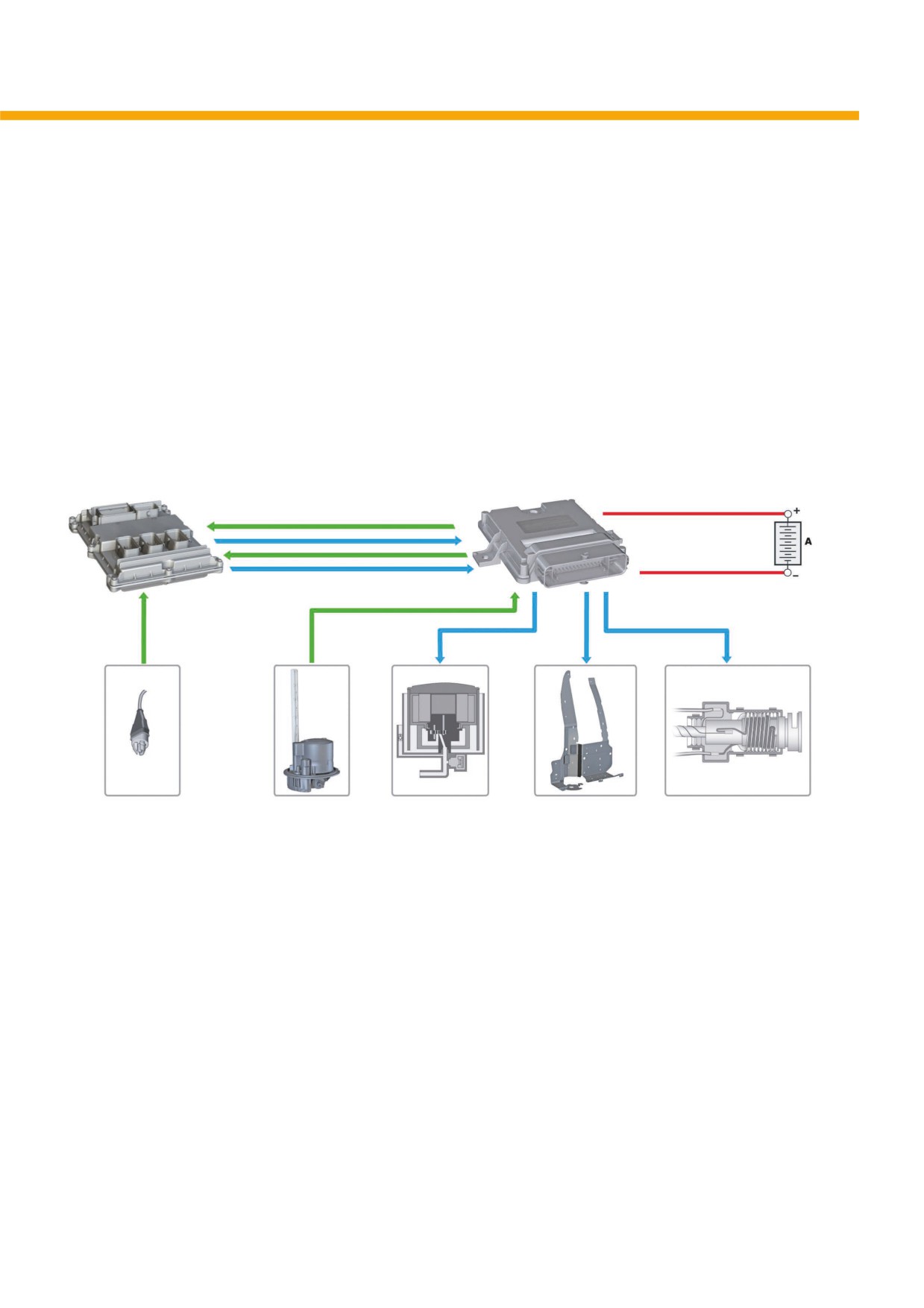

Общая схема системы обогрева

Блок управления двигателя J623

Блок управления системы дозирования

восстановителя J880

Датчик наружной

Датчик

Нагревательный

Нагревательный

Нагревательный

температуры G17

температуры

элемент насоса

элемент бака

элемент трубопровода

восстановителя

восстановителя

восстановителя

восстановителя Z104

G685

Z103

Z102

s582_030

Принцип действия

По данным, получаемым от датчика наружной

В рамках системы бортовой диагностики EOBD

температуры G17 и датчика температуры

(European On-Board Diagnostics) предписан

восстановителя G685, блок управления

обязательный контроль системы обогрева, исходя

двигателя J623 определяет потребность в обогреве

из необходимости иметь возможность

восстановителя. На основании этого блок

регистрировать отказы или неисправности

управления двигателя задействует блок управления

в работе компонентов двигателя, влияющих

системы дозирования восстановителя J880, который

на токсичность ОГ. С этой целью блок управления

и подаёт напряжение на нагревательные элементы.

двигателя J623 получает ответный сигнал от блока

управления системы дозирования восстановителя

J880.

25

Система обогрева

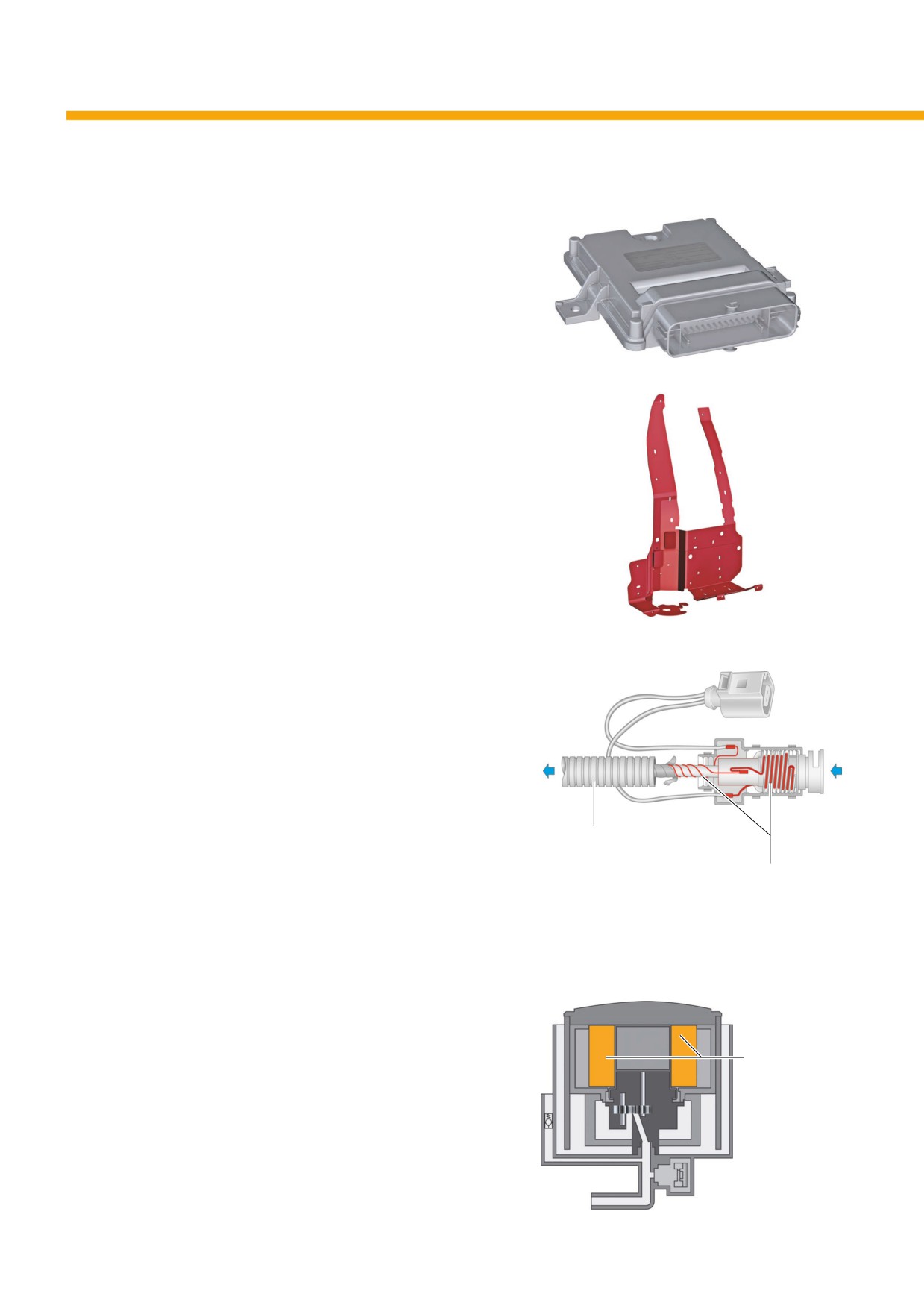

Блок управления системы дозирования восстановителя J880

Блок управления системы дозирования

восстановителя J880 подаёт напряжение питания

на нагревательные элементы системы SCR

по командам от блока управления двигателя J623.

В Touareg 2019 этот блок управления установлен

в багажном отсеке сзади справа.

s582_034

Нагревательный элемент бака восстановителя Z102

Нагревательный элемент бака восстановителя Z102

представляет собой терморезистор с положительным

температурным коэффициентом (PTC). Он встроен

в бак восстановителя и нагревает восстановитель

в баке. Для этого блок управления двигателя

при необходимости передаёт соответствующий

сигнал в блок управления системы дозирования

восстановителя, который, в свою очередь, включает

нагревательный элемент бака восстановителя.

s582_050

Нагревательный элемент трубопровода восстановителя Z104

Нагревательный элемент трубопровода

восстановителя Z104 представляет собой проволоку

из нержавеющей стали, намотанную по спирали вокруг

трубопровода восстановителя. Эта проволока

выполняет функции нагревательного резистора

и защищена снаружи гофрированной пластмассовой

трубкой. Нагревательный элемент включается

при необходимости блоком управления двигателя через

Гофрированная

блок управления системы дозирования восстановителя.

пластмассовая трубка

Проволока

Включённый нагревательный элемент подогревает

нагревательного

восстановитель в трубопроводе подачи восстановителя,

элемента

обеспечивая тем самым надёжную работу системы SCR

s582_042

при низких наружных температурах.

Нагревательный элемент насоса восстановителя Z103

Функцию нагревательного элемента насоса

восстановителя Z103 выполняют обмотки

электродвигателя насоса восстановителя.

Обмотки

Для реализации подогрева блок управления системы

электродвигателя

дозирования восстановителя при необходимости

пропускает через обмотки ток, в результате чего

выделяется тепло.

s582_036

26

Контуры подогрева и продолжительность подогрева

Управление нагревательными элементами

По истечении времени работы обогрева

разделено на три контура. Напряжение в контуры

для оттаивания восстановителя может

подогрева подаётся через блок управления

включаться режим обогрева для поддержания

системы дозирования восстановителя J880.

готовности системы. Благодаря этому во всех

Контуры подогрева включаются в зависимости

режимах в системе всегда имеется достаточное

от температуры в баке восстановителя

количество оттаявшего восстановителя.

и температуры наружного воздуха и остаются

включёнными в течение определённого времени.

Нагревательный

Нагревательный элемент

Нагревательный элемент

Нагревательный элемент

элемент

бака восстановителя Z102

трубопровода

бака восстановителя Z103

восстановителя Z104

•

Температура в баке.

•

Температура наружного

•

Температура в баке.

Параметр

включения

•

Температура наружного

воздуха.

воздуха.

•

До 18 мин при

•

Подогрев восстановителя

•

До 18 мин

Включение

и продолжи-

температурах в баке

не требуется, поскольку

при температурах в баке

тельность

от -7 до -15 °C.

после выключения

от -7 до -15 °C.

обогрева

•

До 48 мин при -30 °C.

двигателя

•

До 48 мин при -30 °C.

для оттаивания

восстановитель

после пуска

откачивается

двигателя

из трубопровода.

•

Включение: 

•

Чтобы во время работы

•

Не используется

Включение

и выключение

наружная температура

восстановитель

при режиме обогрева

режима

ниже -3 °C.

в трубопроводе не мог

для поддержания

обогрева

•

Выключение: 

замёрзнуть, трубопровод

готовности системы.

для поддержа-

начиная с температуры

обогревается начиная

ния готовности

в баке +10 °C.

с температуры наружного

системы

воздуха -3 °C.

27

Концепция индикации AdBlue®

Индикация AdBlue® в комбинации приборов

Индикация AdBlue® имеет вид отображающихся в комбинации приборов указаний для водителя,

заблаговременно предупреждающих его о необходимости дозаправки восстановителя

или информирующих о сбоях в работе системы SCR.

Предупреждение об уровне восстановителя

Предупреждение о сбое в работе системы SCR

Указание

Предупреждение

Долить AdBlue (DEF).

Ошибка: AdBlue (DEF).

Пуск двигателя невозможен

Пуск двигателя невозможен

через 1000 км.

через 1000 км.

Количество для доливки

мин.: 6 л.

s582_018

s582_020

• При слишком низком уровне восстановителя в баке

• При сбое в работе в системе SCR необходимо

необходимо долить в бак жидкость AdBlue®.

обратиться на сервисное предприятие.

Если предупреждения игнорировать, то по истечении указанного запаса хода пуск двигателя становится

невозможным. Тогда после выключения зажигания снова запустить двигатель будет нельзя.

Уровни интенсивности индикации

Для предупреждений о недостаточном уровне восстановителя или о сбое работы системы предусмотрено

несколько уровней интенсивности в зависимости от запаса хода. После определённого пробега

интенсивность визуального и звукового предупреждения повышается. Дополнительно предупреждения

повторяются в комбинации приборов многократно в зависимости от времени и пробега.

Запас хода

Цвет

Повторение предупреждений

Звуковое

предупреждения

предупреждение

От 2400 км

Белый

Предупреждение повторяется и отображается в комбинации

1-кратный гонг

приборов каждые 400 км или каждые 8 часов.

Значение остающегося запаса хода отображается с шагом

в 100 км.

От 1000 км

Жёлтый

Предупреждение повторяется и отображается в комбинации

1-кратный зуммер

приборов каждые 100 км или каждые 4 часа.

Значение остающегося запаса хода отображается с шагом

в 50 км.

От 200 км

Жёлтый

Предупреждение повторяется и отображается в комбинации

1-кратный зуммер

приборов каждые 20 км.

Значение остающегося запаса хода отображается с шагом

в 10 км.

0 км

Красный

Предупреждение: пуск двигателя больше невозможен.

3-кратный зуммер

28

Предупреждения AdBlue® об уровне восстановителя в баке

Предупреждение об уровне: ступень 1

Указание

Первое предупреждение о необходимости

доливки восстановителя отображается, когда

Долить AdBlue (DEF).

остающегося в баке количества жидкости AdBlue®

Запас хода 2400 км.

достаточно для пробега 2400 км. Блок управления

двигателя рассчитывает запас хода на основании

Количество для доливки

мин.: 6 л.

количества остающегося восстановителя в баке

и расхода восстановителя.

s582_017

Предупреждение об уровне: ступень 2

Указание

Когда запас хода уменьшается до 1000 км, интен-

сивность предупреждения увеличивается. С этой

Долить AdBlue (DEF).

целью предупреждение отображается жёлтым цве-

Пуск двигателя невозможен

том и дополняется треугольной пиктограммой

через 1000 км.

с восклицательным знаком — символом аварийной

Количество для доливки

мин.: 6 л.

остановки. Автомобиль может проехать только рас-

стояние, соответствующее отображаемому запасу

хода. Если не будет заправлено достаточное коли-

s582_018

чество восстановителя, то по истечении указанного

запаса хода после выключения двигателя последу-

ющий его запуск станет невозможным.

Предупреждение об уровне: ступень 3

Предупреждение

Если жидкости AdBlue® в баке больше нет,

предупреждающая пиктограмма отображается

Долить AdBlue (DEF).

красным цветом. Повторный запуск двигателя

Пуск двигателя невозможен.

заблокирован, для снятия блокировки необходимо

долить восстановитель.

Количество для доливки

мин.: 8 л.

s582_019

В Touareg 2019 отображение остающегося запаса хода вне диапазона предупреждения

невозможно.

Для снятия предупреждения в комбинации приборов необходимо долить не меньше указанного

минимального количества восстановителя.

Volkswagen Technical Site: http://vwts.ru http://vwts.info

29

Концепция индикации AdBlue®

Предупреждения AdBlue® при сбоях в работе системы SCR

Когда блок управления двигателя регистрирует сбой в работе системы SCR или с помощью датчиков NO_x

распознаёт недостаточную эффективность работы, в комбинации приборов отображается предупреждение

о сбое в работе системы SCR.

Сбой в работе: 

уровень предупреждения 1

Предупреждение

Если после распознавания сбоя в системе SCR

Ошибка: AdBlue (DEF).

автомобиль проехал 50 км, предупреждение

Пуск двигателя невозможен

отображается жёлтым. В качестве визуального

через 1000 км.

напоминания о сбое в системе дополнительно

отображается пиктограмма гаечного ключа.

Остающийся запас хода составляет 1000 км.

Он уменьшается непосредственно на уже

s582_020

пройденное расстояние. Это происходит

независимо от уровня восстановителя в баке

и его расхода.

Сбой в работе: 

уровень предупреждения 2

Предупреждение

Если сбой в работе системы SCR не будет устранён

до истечения указанного пробега, то после

выключения зажигания снова запустить двигатель

Ошибка: AdBlue (DEF).

Пуск двигателя

будет невозможно.

больше невозможен.

s582_021

Блокировку пуска двигателя можно снять с помощью диагностического тестера ещё на 50 км

пробега. Это даёт возможность автомобилю доехать до сервисного предприятия своим ходом.

30

Техническое обслуживание

Возможности самостоятельной заправки

жидкости AdBlue® клиентом

Колонка для заправки AdBlue®

В Touareg 2019 залить восстановитель в бак

можно на соответствующей заправочной колонке

(см. стр. 17).

s582_031

Заправочная бутыль

Ёмкость заправочной бутыли — 1,89 л

(соответствует половине галлона).

s582_022

Заправочная канистра

Ёмкость заправочной канистры — 5 л.

Для заправки требуется соответствующий

подающий шланг.

s582_044

31

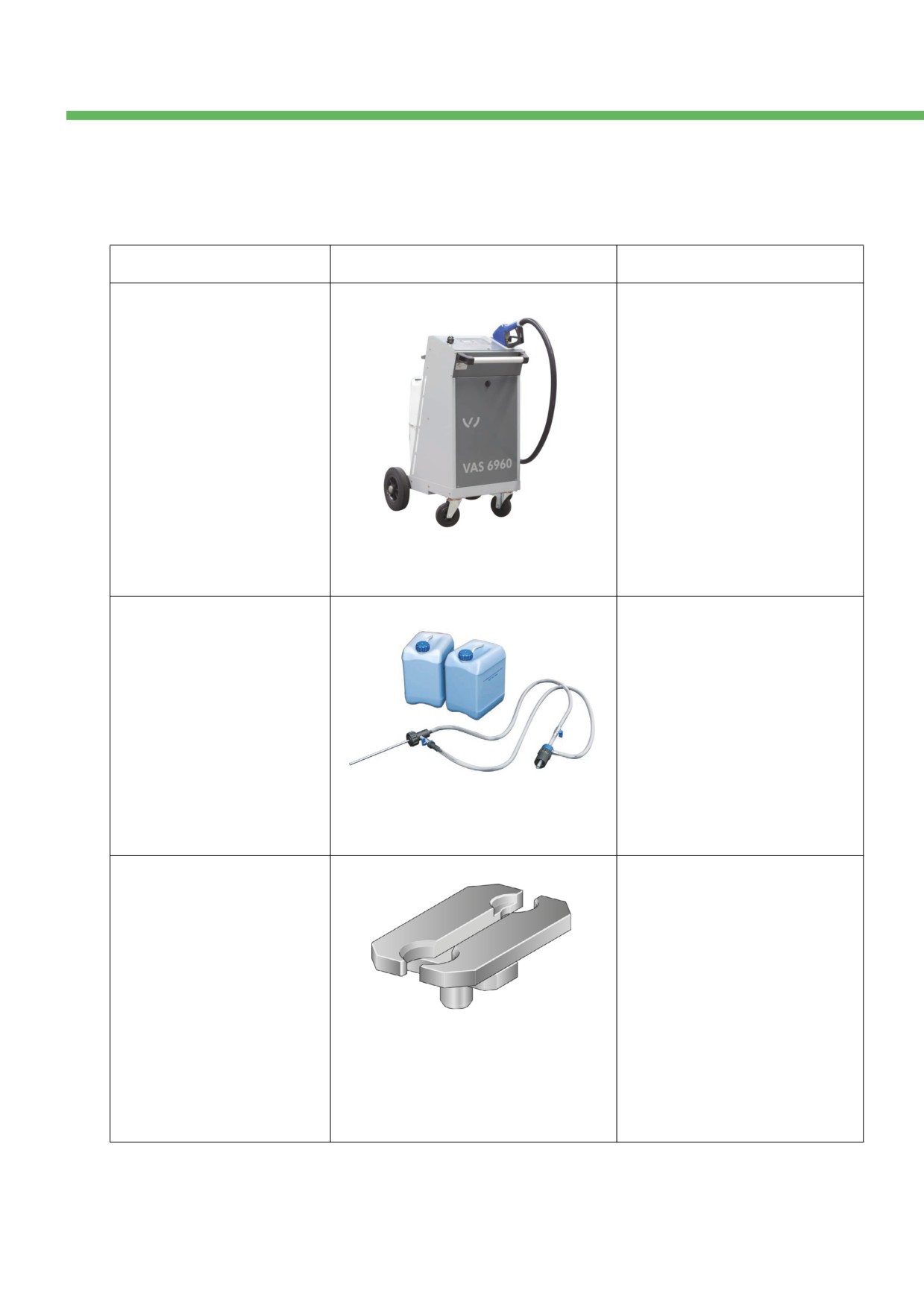

Техническое обслуживание

Оборудование и специнструмент

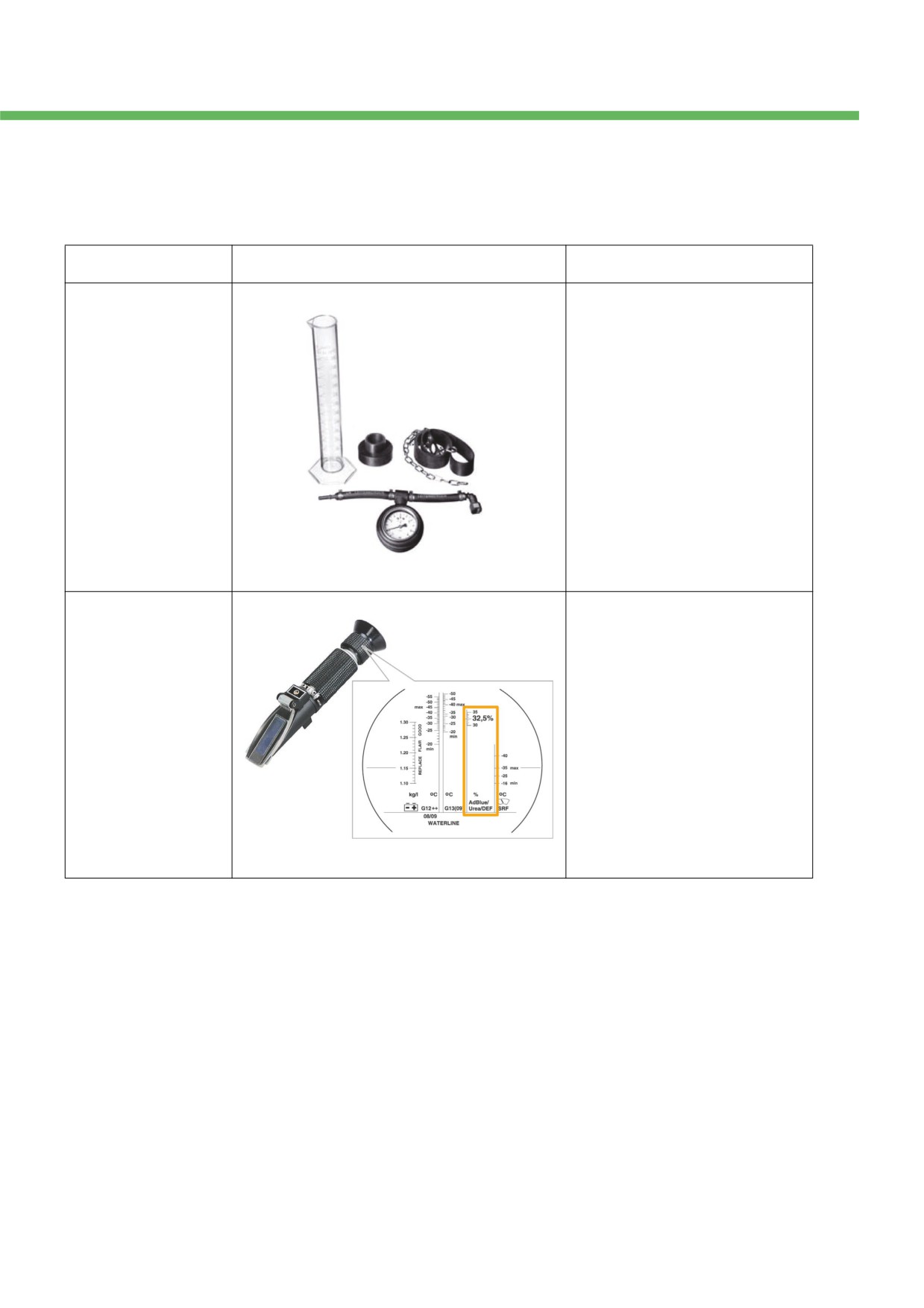

Обозначение

Инструмент

Применение

Стенд для заправки AdBlue® 

Передвижным заправочным стендом

VAS 6960

VAS 6960 можно пользоваться

на сервисном предприятии

без подключения к электрической

сети. Жидкость AdBlue® заливается

в бак восстановителя автомобиля

из бака стенда ёмкостью 60 литров

с помощью пистолета с сенсорным

управлением. При достижении

максимально допустимого

количества восстановителя стенд

автоматически отключается.

s582_028

Приспособление для заправки

С помощью VAS 6542 можно

AdBlue® VAS 6542

заправлять бак восстановителя

в условиях сервисного предприятия.

Ёмкость канистры VAS 6542/1

составляет 10 литров. 

Максимально допустимый уровень

восстановителя в баке достигнут,

когда в вентиляционном шланге

появляется жидкость или когда

канистра начинает заметно

сжиматься. Обязательно

s582_023

соблюдайте надлежащий перепад

высоты между канистрой и заливной

горловиной.

Подставка V.A.G 1383A/1

Подставка служит для надёжной

установки канистры VAS 6542/1

при заправке с помощью

приспособления VAS 6542.

s582_049

32

Обозначение

Инструмент

Применение

Набор для проверки

Инструменты в наборе для проверки

VAS 6532

служат для проверки количества

подачи восстановителя форсункой

и проверки давления в системе

в рамках Ведомого поиска

неисправностей.

s582_024

Рефрактометр

Рефрактометр служит для проверки

T 10007 A

концентрации мочевины в растворе

AdBlue®.

s582_038

33

5.

Как контролируется эффективность работы системы SCR?

ˆ A. Эффективность работы контролируется с помощью датчика перепада давления в режимах

частичной и полной нагрузки. Если измеренное значение слишком сильно отличается

от номинального, в работе системы SCR имеется сбой.

ˆ B. Эффективность работы контролируется с помощью лямбда-зондов в режимах частичной и полной

нагрузки. Если измеренное значение слишком сильно отличается от номинального, в работе

системы SCR имеется сбой.

ˆ C. Эффективность работы контролируется с помощью двух датчиков NO_x в режимах частичной

и полной нагрузки. Если измеренное значение слишком сильно отличается от номинального,

в работе системы SCR имеется сбой.

6.

На дисплее комбинации приборов отображается следующая пиктограмма. 

Какое значение она имеет?

ˆ A. Необходимо долить восстановитель.

ˆ B. В работе системы SCR имеется сбой. Клиент может запустить двигатель автомобиля и направиться

к ближайшему сервисному предприятию.

ˆ C. Восстановитель замёрз, и в данный момент выполняется его оттаивание.

35

///////////////////////////////////////
