ПЛАВКИЕ ПРЕДОХРАНИТЕЛИ СЕРИИ ППН. Руководство по эксплуатации ИБЮН.646321.001 РЭ (2021 год)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Акционерное общество

«Кореневский завод низковольтной аппаратурыª

ОКПД2 27.12.21

ПЛАВКИЕ ПРЕДОХРАНИТЕЛИ

СЕРИИ ППН

Руководство по эксплуатации

ИБЮН.646321.001 РЭ

2021 г.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Приложение В

Настоящее руководство по эксплуатации предназначено для ознакомле-

ния потребителей с техническими характеристиками низковольтных плавких

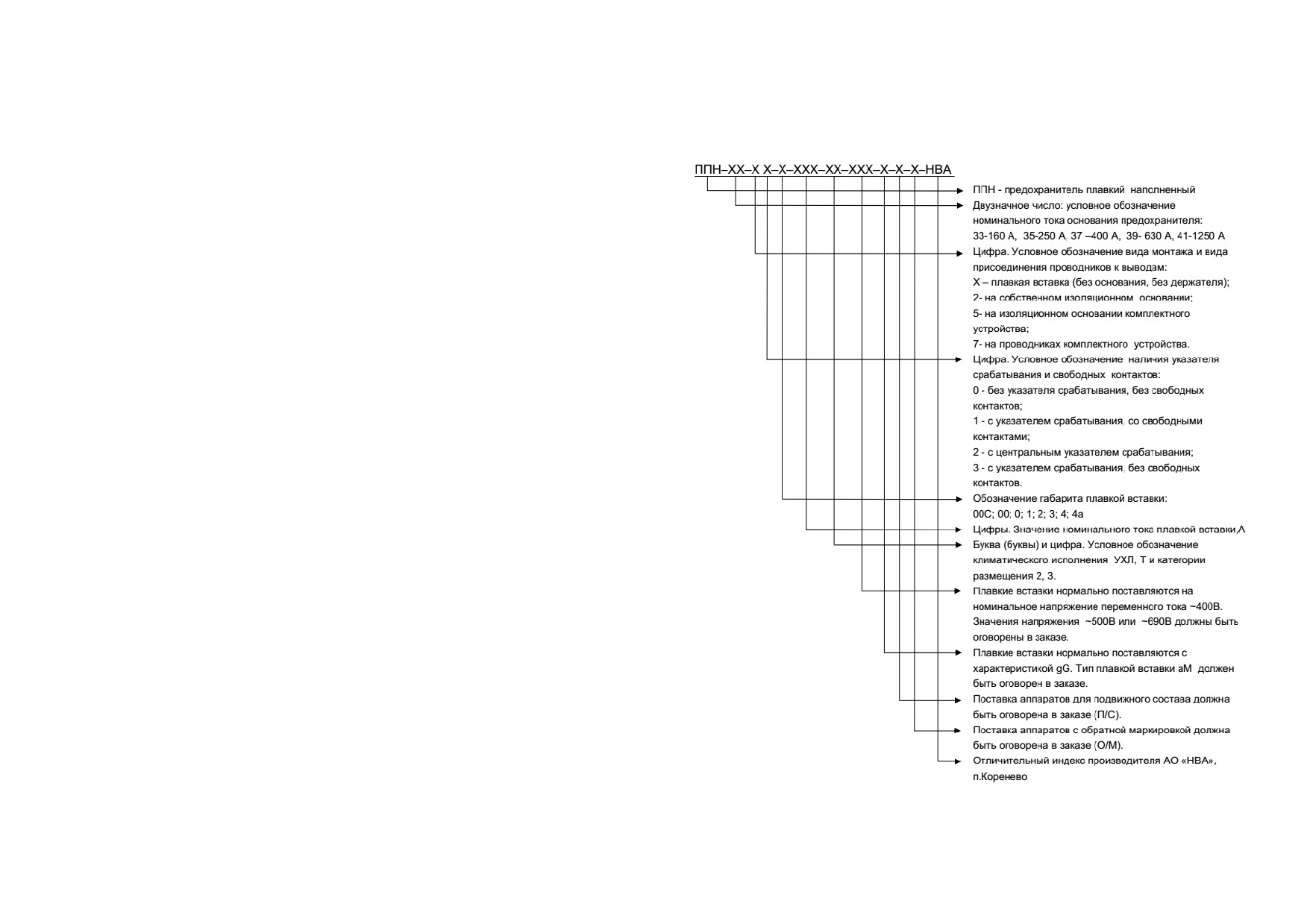

СТРУКТУРА ИДЕНТИФИКАЦИОННОГО ОБОЗНАЧЕНИЯ

предохранителей серии ППН (в дальнейшем именуемые - предохранители) и

ТИПОИСПОЛНЕНИЙ ПРЕДОХРАНИТЕЛЕЙ

содержит сведения о конструкции, принципе действия его составных частей

и указания, необходимые для правильной и безопасной эксплуатации, монта-

жа, технического обслуживания, хранения и транспортирования.

Предохранители изготавливаются для нужд народного хозяйства и для по-

ставок на экспорт.

Все работы, связанные с монтажом и эксплуатацией предохранителей

должен проводить технический персонал, прошедших специальную подготов-

ку.

1 ОПИСАНИЕ И РАБОТА

1.1 Назначение предохранителей

1.1.1 Предохранители промышленного назначения серии ППН предназна-

чены для защиты электрооборудования промышленных установок и электри-

ческих сетей трехфазного переменного тока с номинальным напряжением до

1000 В частоты 50 и 60 Гц и с номинальным напряжением постоянного тока до

440 В включительно, при перегрузках и коротких замыканиях.

1.1.2 Климатическое исполнение УХЛ2, УХЛ3, Т2 и Т3 по ГОСТ 15150.

1.1.3 Предохранители должны размещаться и эксплуатироваться в сле-

дующих условиях:

- высота установки над уровнем моря не более 2000 м без снижения номи-

нальных параметров;

- температура окружающего воздуха от минус 60 ⁰С до плюс 40 ⁰С для ис-

полнения «УХЛª, от минус 10 ⁰С до плюс 45 ⁰С для исполнения «Тª;

- окружающая среда невзрывоопасная, не содержащая токопроводящей

пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и

изоляцию.

- место установки предохранителя должно быть защищено от попадания

воды, масла, эмульсии и т.п., и от воздействия солнечной радиации.

1.1.4 Предохранители соответствуют группе условий эксплуатации М7и

М25 по ГОСТ 17516.1.

1.1.5 Рабочее положение в пространстве вертикальное или горизонталь-

ное.

1.1.6 Степень защиты предохранителей от воздействия окружающей среды

и от соприкосновения с токоведущими частями- IP00 по ГОСТ 14255.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Продолжение приложения Б

1.2 Технические характеристики

1.2.1 Плавкие предохранители серии ППН соответствуют требованиям

ТУ3424-015-05755766-2006 , ГОСТ IEC 60269-1, ГОСТ 31196.2,

ГОСТ 31196.2.1.

1.2.2 Типы и основные параметры предохранителей соответствуют значе-

ниям, указанным в таблице 1.

Таблица 1

Номинальный ток

Номинальное

Номинальная

Тип плавкой

плавкой вставки,

напряжение,

отключающая

вставки

I_{п ,} А

U_П,

способность

2, 4, 6, 8, 10, 12, 16,

ППН-33,

20, 25, 32, 40, 50,

габарит 00С

63, 80, 100, 125

2, 4, 6, 8, 10, 12, 16,

ППН-33,

20, 25, 32, 40, 50,

габарит 00, 0

63, 80, 100, 125, 160

2, 4, 6, 8, 10, 12, 16,

- 220 В

20, 25, 32, 40, 50,

ППН-35,

~ 400 В

63, 80, 100, 125,160,

100 кА

габарит 1

200, 250

40, 50, 63, 80, 100,

ППН-37,

125, 160, 200, 250,

габарит 2

315, 400

ППН-39,

100, 125, 160, 200,

габарит 3

250, 315, 400

ППН-39,

500, 630

габарит 3

ППН-41,

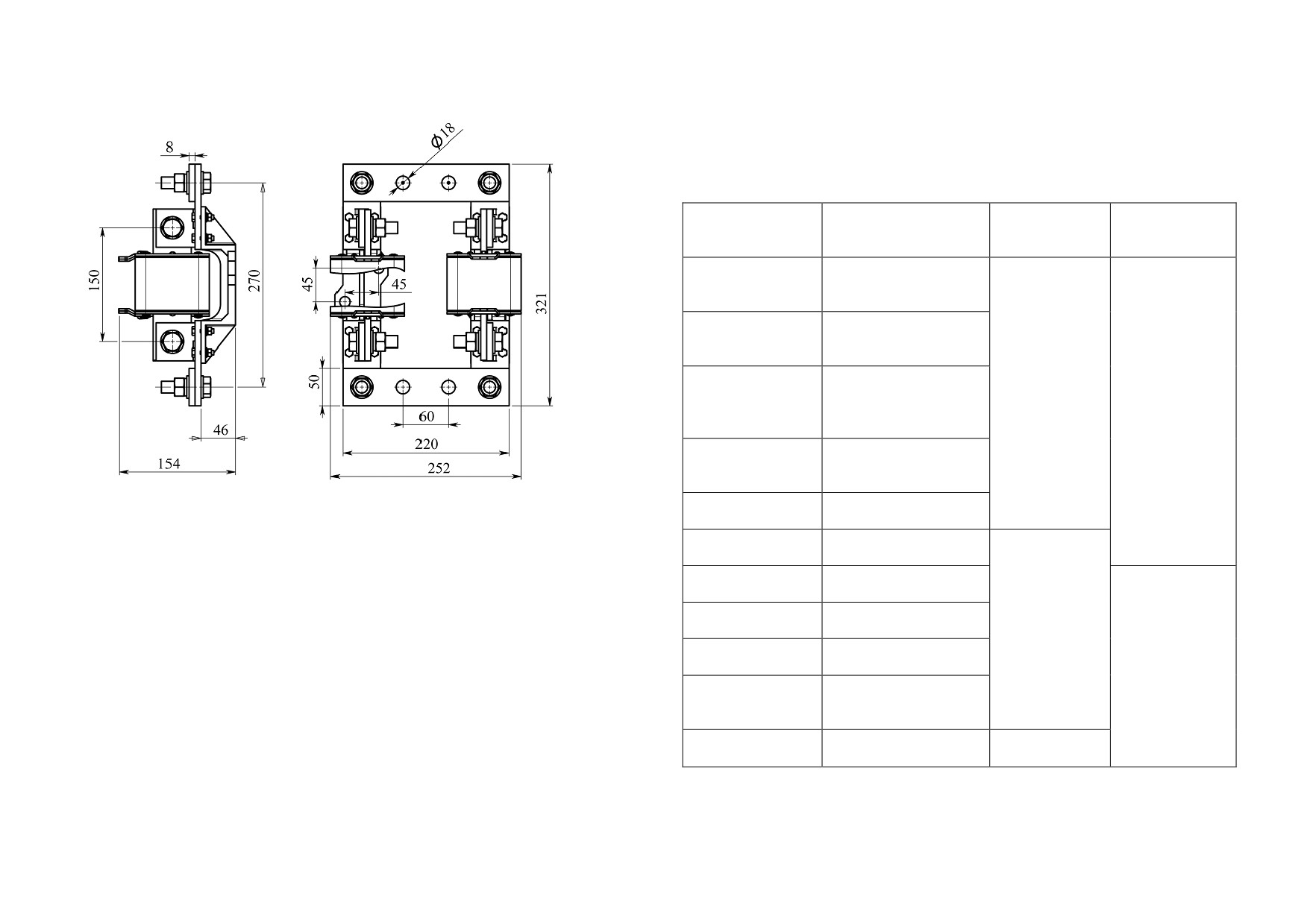

Рис. 11Б Предохранители серии ППН на номинальный

500, 630

габарит 4

ток 2000 А - 3000 А

ППН-41,

800, 1000

-

440 В

габарит 4

Формулирование заказа

~ 500 В

ППН-41,

1250, 1500, 1600

габарит 4

50 кА

В заказе должно быть указано:

400, 500, 630, 800,

- комплект предохранителей в соответствии со структурой иденти-

ППН-41,

1000, 1250, 1500,

фикационного обозначения;

габарит 4а

1600

- номинальный ток плавкой вставки;

ППН-35,

40, 50, 63, 80, 100,

- обозначение технических условий

~ 1000 В

габарит 1

125, 160, 200, 250

Предохранитель серии ППН с плавкой вставкой на 2000 А, на соб-

ственном изоляционном основании, климатического исполнения УХЛ3:

«Предохранитель ППН-41-20-00 УХЛ3 на 2000 А (комплект из 2-х

предохранителей) ТУ3424-015-05755766-2006ª

-------------------------------------------------------------------------------------------------------------------------------------------------------------

1.2.3 Диапазон отключения и категория применения

gG- gL - плавкая вставка общего назначения с отключающей способностью

Продолжение приложения Б

во всем диапазоне.

аМ - плавкая вставка для защиты цепей двигателей с отключающей спо-

собностью в части диапазонов.

1.2.4 Номинальный ток плавкой вставки, А : 2, 4, 6, 8, 10, 12, 16, 20, 25, 32,

40, 50, 63, 80, 100, 125, 160, 200, 250, 315, 400, 500, 630, 800, 1000, 1250, 1500,

1600.

В случае частичного перекрытия номинальных токов в габаритах

0, 1, 2,

3, 4 допускается размер, принятый для меньшего габарит по ГОСТ 31196.2.1.

1.2.5 Максимальные потери мощности плавких вставок и значения рассеи-

ваемой мощности держателей предохранителей для различных габаритов

должны соответствовать значениям, указанным в таблицах 2,3,4,5.

Таблица 2

Габарит 00С

Габарит 00

Габарит 0

I_{n, А}

~ 400 В

~ 500В

~ 400 В

~ 500В

~ 690 В

~ 400 В

~500В

~ 690 В

max

максимальные потери мощности, Вт не более 

100

7,5

7,5

160

12

12

12,6

16

16

18

Таблица 3

Габарит 1

Габарит 2

I_{n, А}

~ 400В

~ 500В

~ 690 В

~ 400 В

~ 500В

~ 690 В

max

максимальные потери мощности, Вт не более 

250

23

23

32

400

34

34

45

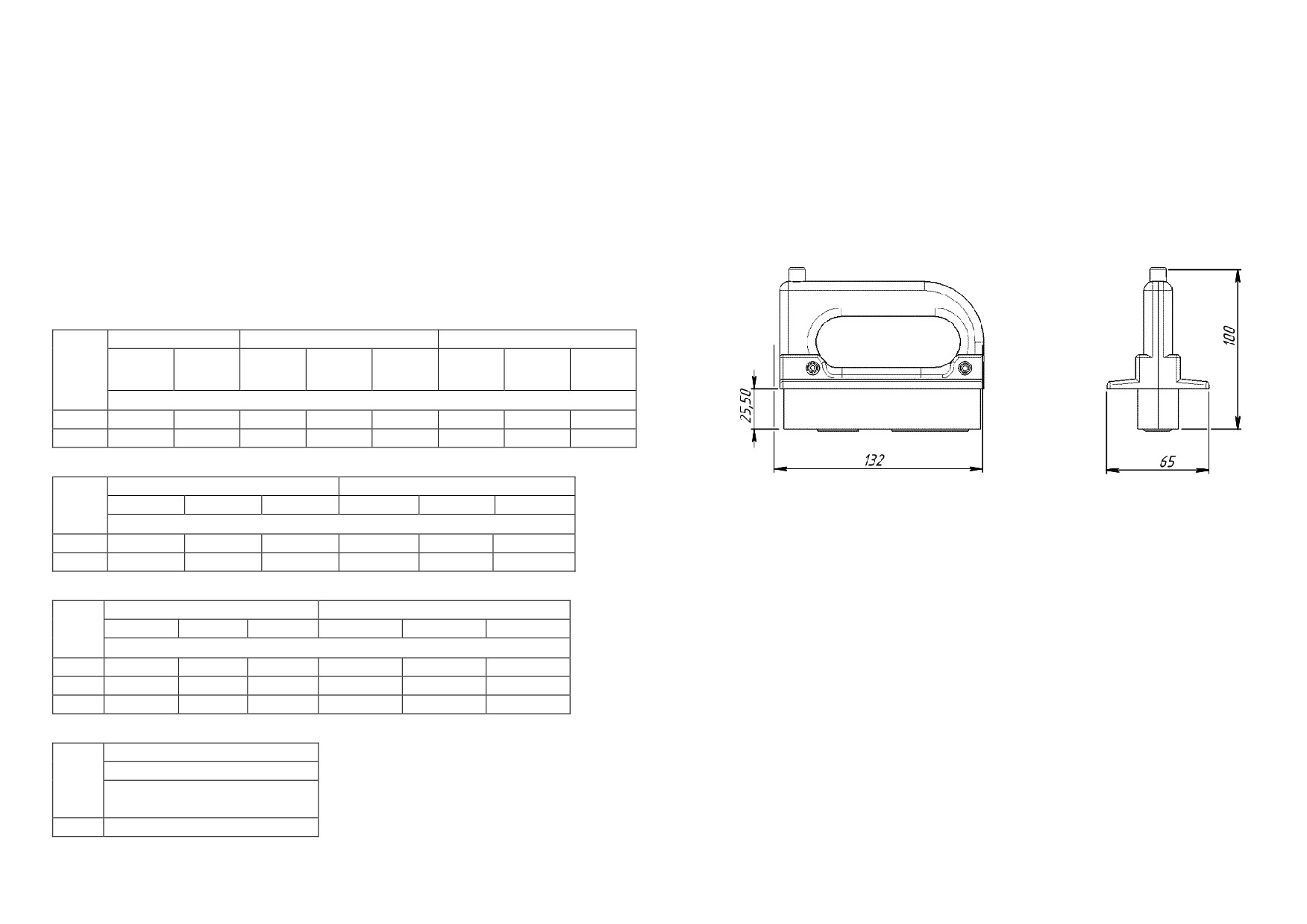

Рис. 9Б Рукоятка съема для смены плавких вставок

Таблица 4

(масса, не более 0,255 кг)

Габарит 3

Габарит 4, 4а

I_{n, А}

~ 400 В

~ 500В

~ 690В

~ 400 В

~ 500В

~ 690 В

max

максимальные потери мощности, Вт не более 

630

48

48

60

48

60

1250

84

90

103

1600

134

Таблица 5

Габарит 1

I_{n, А}

~ 1000 В

max

максимальные потери

мощности, Вт не более 

250

45

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Продолжение приложения Б

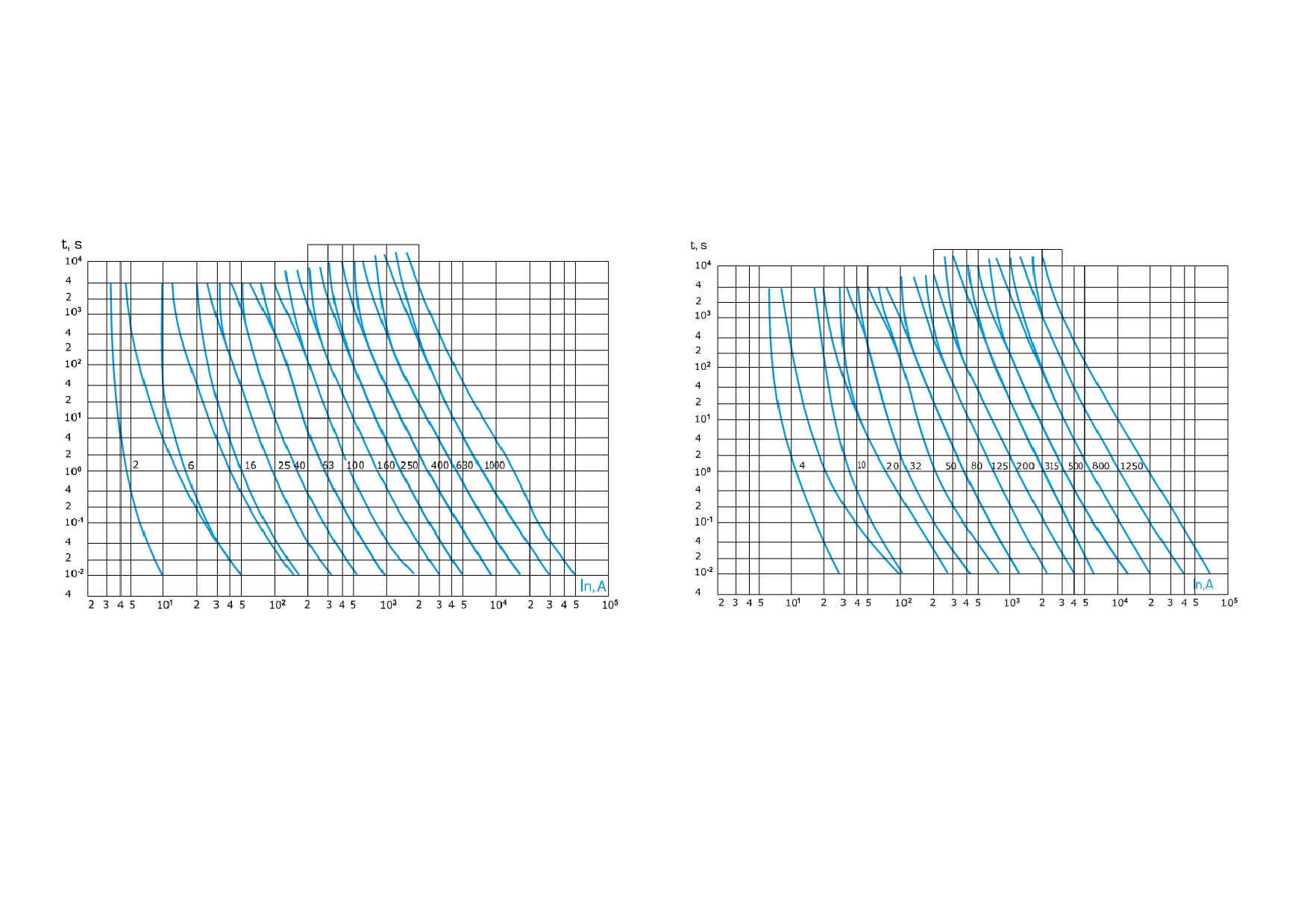

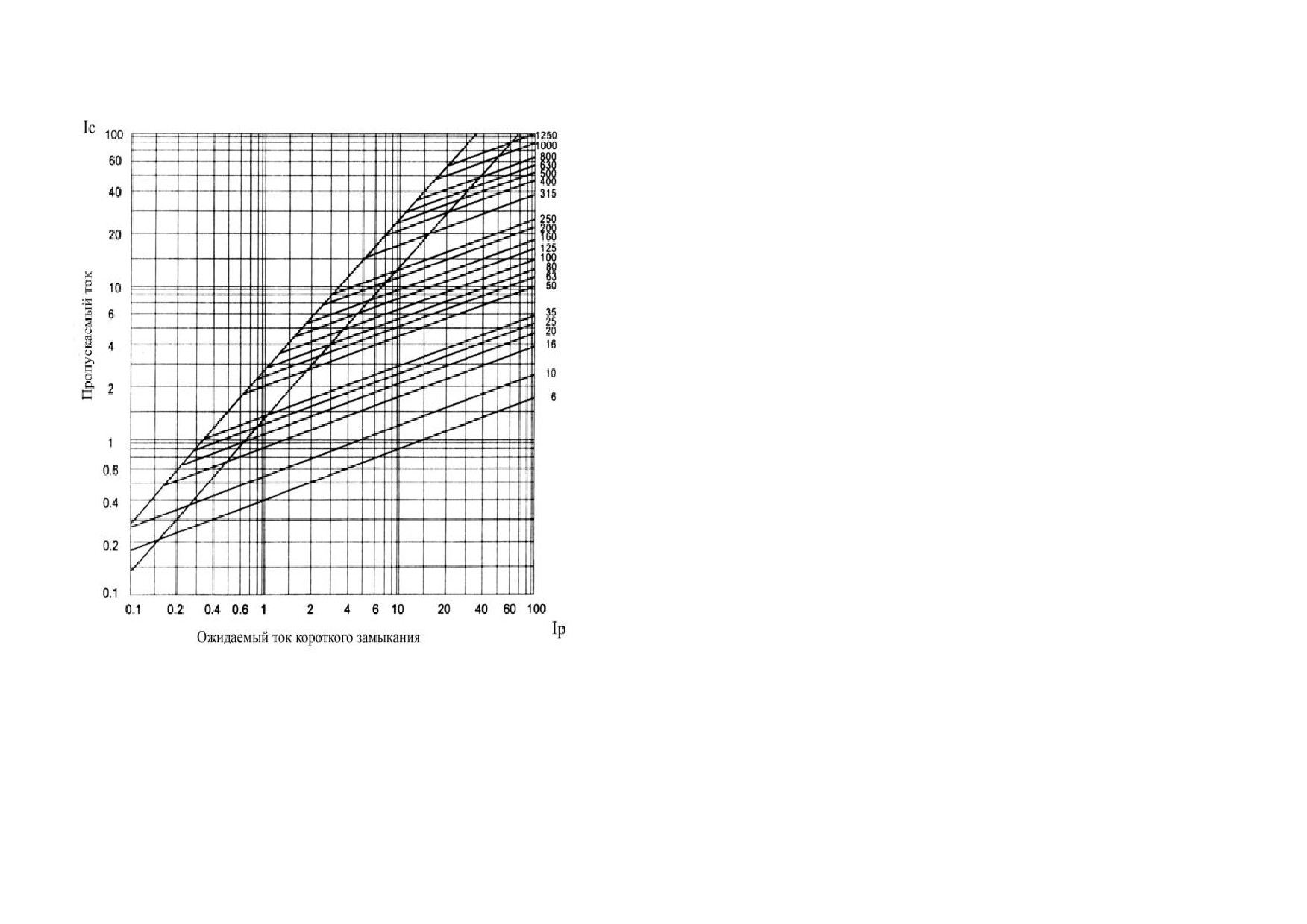

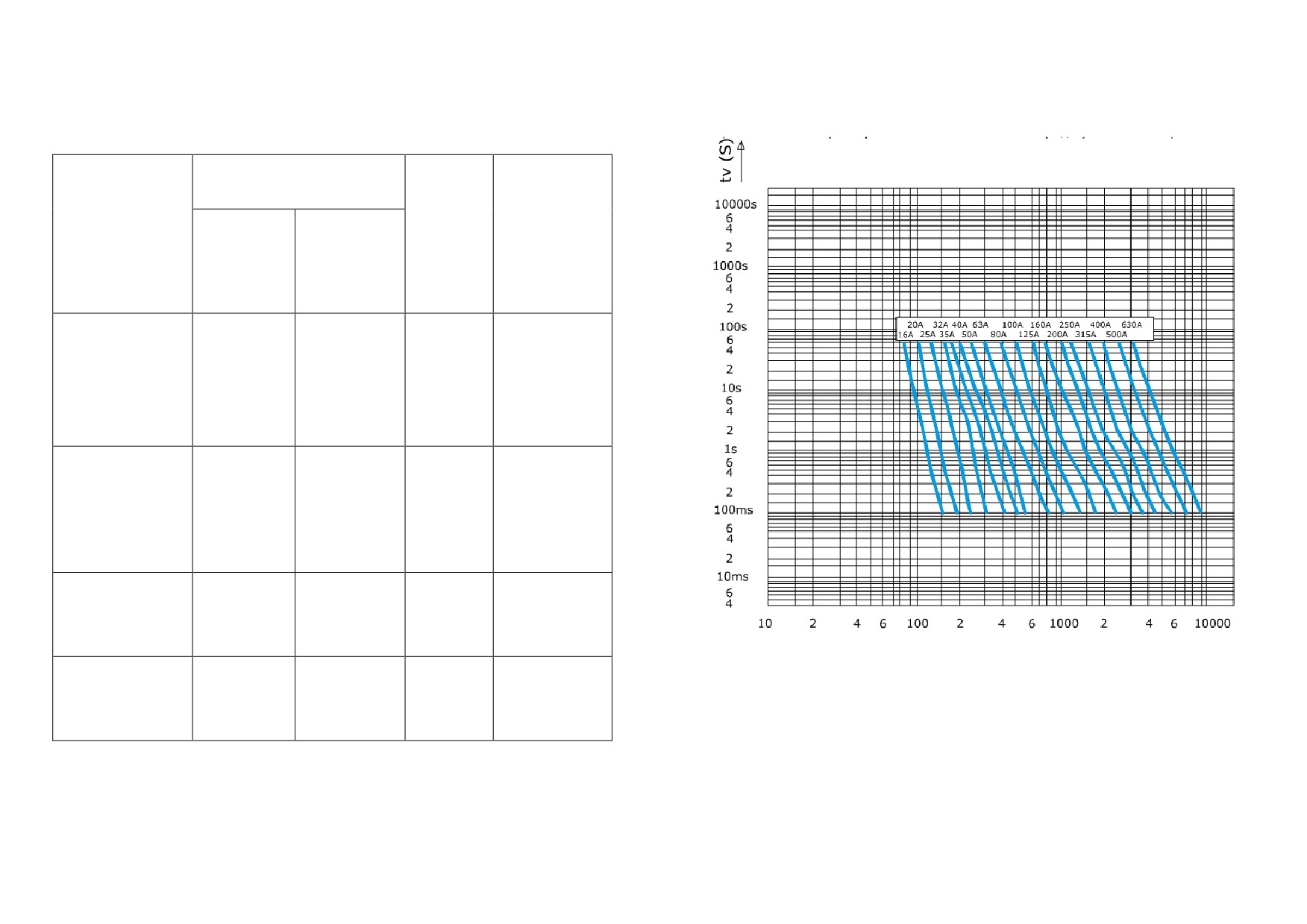

1.2.6 Время -токовые характеристики и характеристики пропускаемого то-

ка для предохранителей с плавкими вставками типа gG и аМ приведены в

приложении А.

1.2.7 Пределы времятоковых характеристик плавких вставок типа аМ при

температуре окружающего воздуха 20 ⁰С приведены в таблице 6.

Стандартные значения коэффициентов: К₀= 1,5; К₁= 4; К₂= 6,3.

Таблица 6

Ток

4 I_n

6,3 I_n

8 I_n

10 I_n

12,5I_n

19I_n

срабатывания

Время отключения, с

-

60

-

-

0,5

0,1

не более

Преддуговое время, с

60

-

0,5

0,2

-

-

не более

1.2.8 Для плавких вставок максимальное напряжение дуги не должно пре-

вышать значений приведенных в таблице 7.

Таблица 7

Номинальное напряжение

Максимальное

Род тока

плавкой вставки, В

(пиковое)

напряжение дуги, В

Габарит 4

Переменный и

Св.301 до 660 включ.

2500

постоянный

Св.661 до 800 включ.

3000

Св.801 до 1000 включ.

3500

1.2.9 Плавкие предохранители при температуре окружающего воздуха

(20 +5) ^оС не должны отключать электрическую цепь при протекании условно-

го тока неплавления и должны отключать электрическую цепь при протекании

условного тока плавления в течении времени указанного в таблице 8.

1.

Таблица 8

Номинальный

Условное

Условный ток, А

ток, А

время, ч

неплавления

плавления

До 4 включ.

1

1,5 I_n

2,1 I_n

Св.4 до 16 включ.

1

1,5 I_n

1,9 I_n

16 ≤ I_n ≤ 63

1

63 ≤ I_n ≤ 160

2

1,25 I_n

1,6 I_n

160 ≤ I_n ≤ 400

3

400 < I_n

4

Рис. 8Б (продолжение рис. 7Б)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Продолжение приложения Б

1.3 Вспомогательные цепи

1.3.1 Номинальный рабочий ток свободного контакта:

- 2 А в цепи переменного тока напряжением

220 В;

- частота переменного тока 50 и 60 Гц.

1.3.2 В качестве контактов используются микропереключатели типа

МИ-3В.

1.4 Требования к конструкции

1.4.1 Контактные соединения выводов предохранителей с подводящими

проводниками соответствуют 3 классу по ГОСТ 10434.

1.4.2 Конструкция контактных выводов предохранителя удовлетворяет

требованиям ГОСТ 10434 и ГОСТ 21242.

1.4.3 Предел превышения температуры контактов и выводов при номи-

нальном токе предохранителя над температурой окружающего воздуха не бо-

лее 65 ⁰С.

1.4.4 Выводы предохранителей должны быть плоскими и допускать при-

соединение подводящих проводников сечением указанным в таблице 9 с по-

мощью крепежных деталей, а к вспомогательной цепи пайкой.

Таблица 9

Сечение проводников

I_n , А

медные, мм²

алюминиевые, мм²

00

2 - 160

10 - 70

25 - 95

0

2 -160

10 - 70

25 - 95

1

40 - 250

70 - 120

70 - 150

2

40 - 400

95 - 240

2 х 185 или 3 х 120

3

100- 630

2х240 или 3х182 или 4х120

-

4

500-1600

2(6 х 60) или 6 (3 х 120)

-

1.4.5 Плавкие предохранители не должны терять своих изоляционных

свойств при напряжениях, которым они подвергаются в нормальных условиях

эксплуатации. Плавкий предохранитель считается удовлетворяющим этому

требованию, если выдерживает в течение (60  5) секунд испытательное на-

пряжение 2500 В переменного тока частоты 50 Гц. Согласно ГОСТ 2933 при

приемо-сдаточных испытаниях продолжительность приложения полного испы-

тательного напряжения может быть уменьшена до 1 с.

Проверку изоляции проводят в холодном состоянии предохранителя.

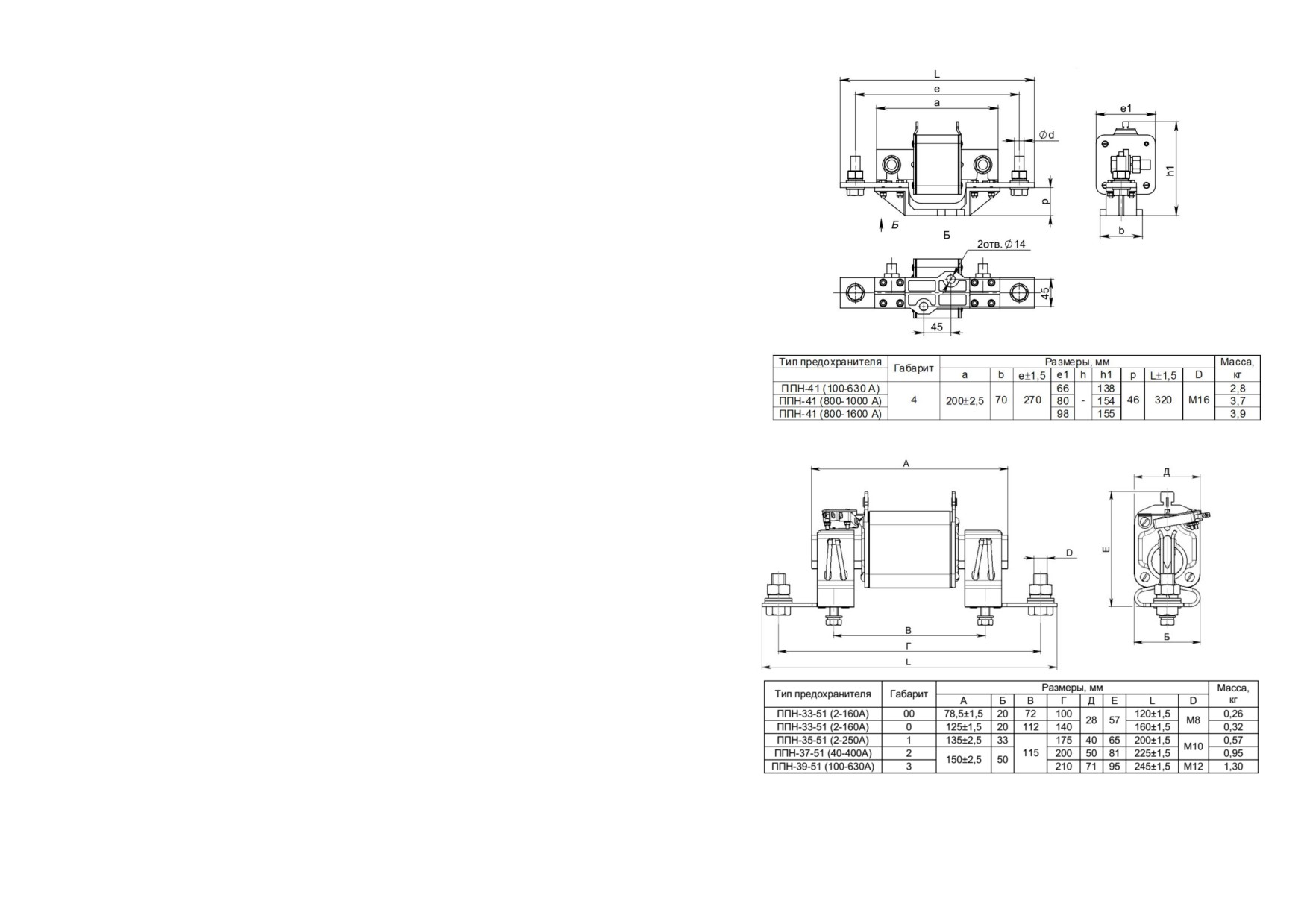

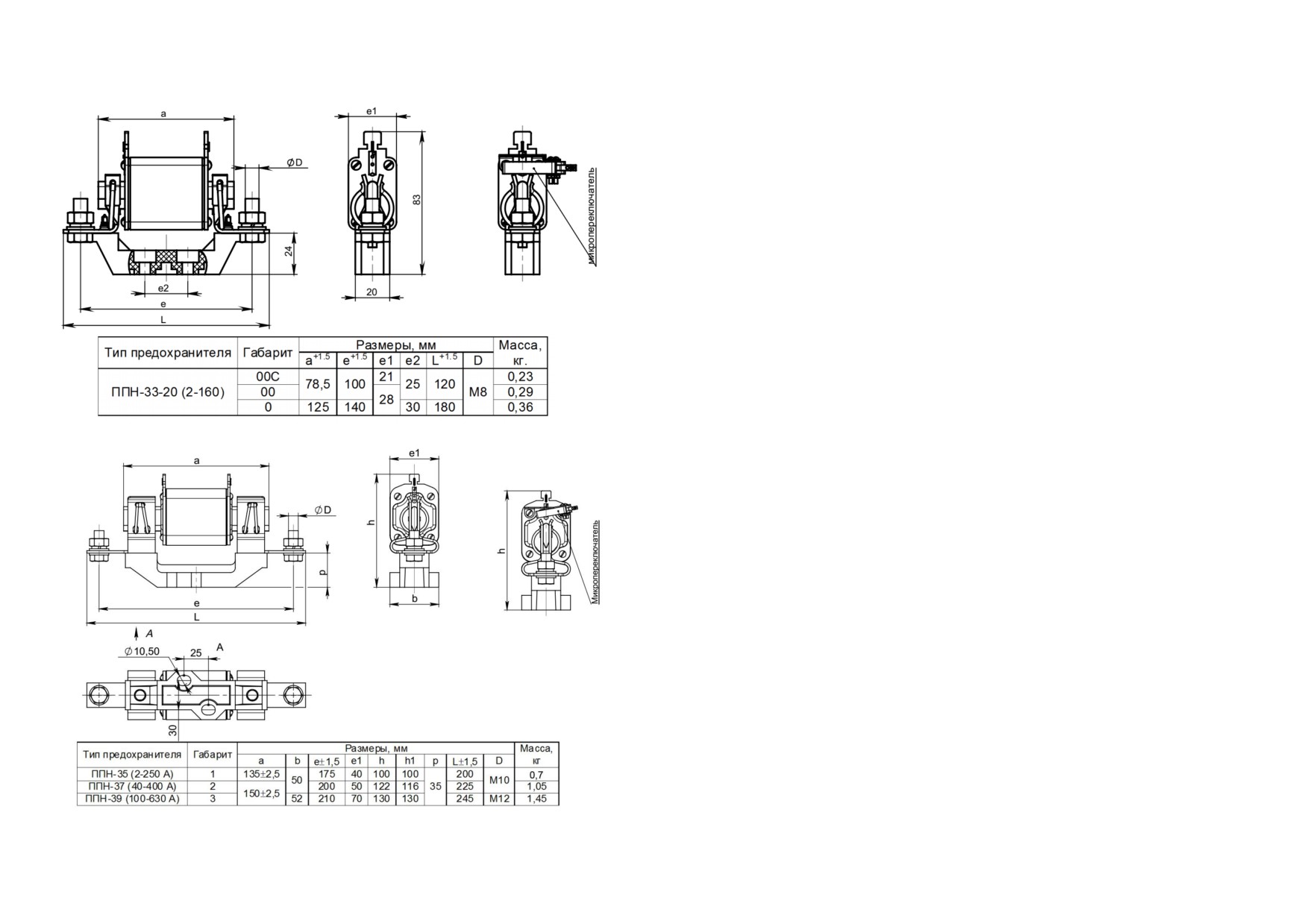

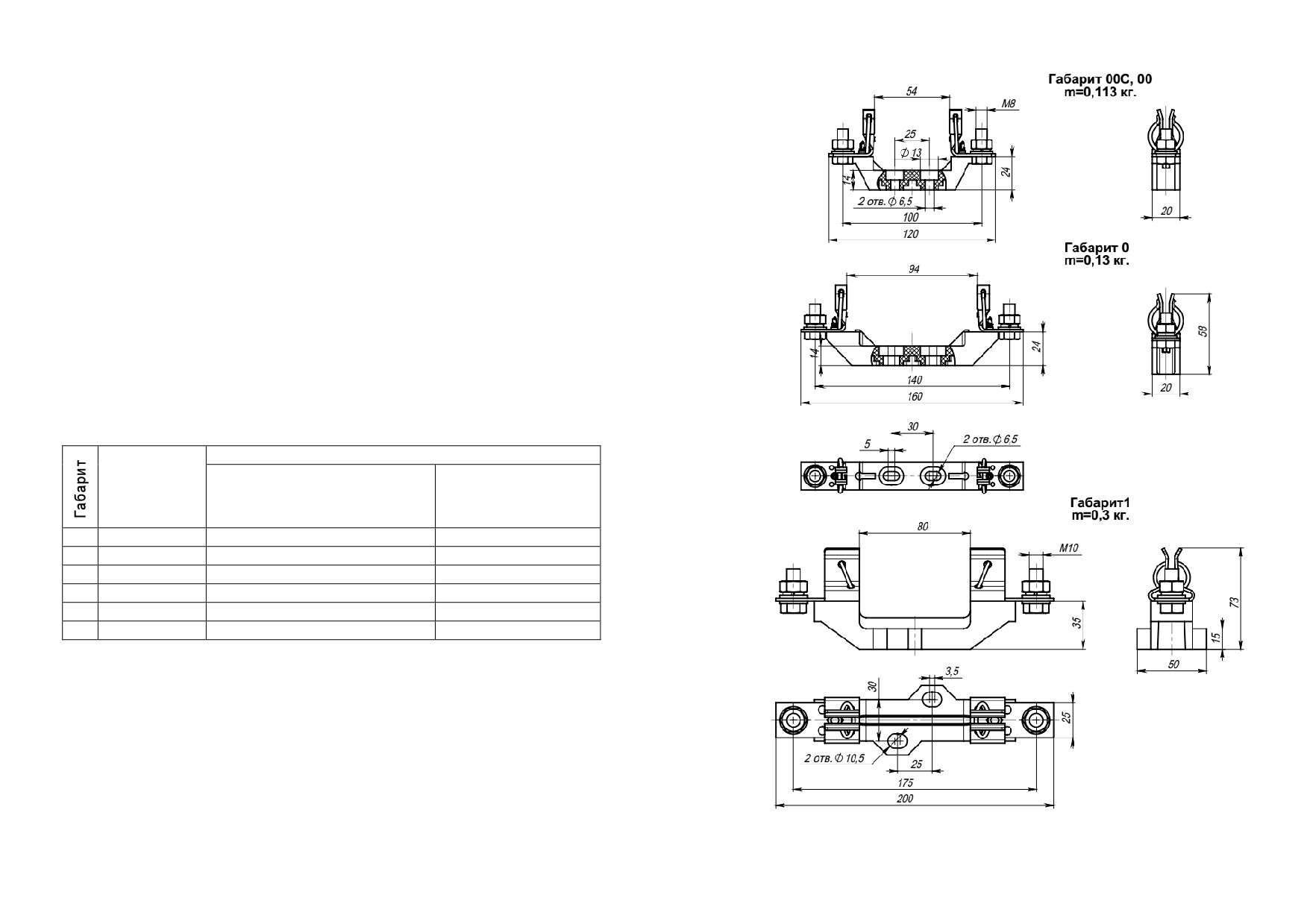

Рис.7Б Держатели предохранителей серии ППН

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Продолжение приложения Б

1.4.6 Электрическая прочность изоляции цепи сигнализации относительно

корпуса должна выдерживать испытательное напряжение 1200 В переменного

тока частоты 50 Гц в течение 1 мин.

1.4.7 Сопротивление изоляции в холодном состоянии сухих и чистых пре-

дохранителей со свободными контактами, не бывших в эксплуатации, при

температуре и влажности воздуха отапливаемых производственных помеще-

ний предприятия-изготовителя должно быть не менее 50 МОм.

1.4.8 Усилие, необходимое для вытягивания плавкой вставки из контактов

основания не должно выходить за пределы, указанные в таблице 10.

Таблица 10

Габарит

In, A

Усилие F, H

минимальное

максимально

00

160

60

250

0

160

80

300

1

250

110

350

2

400

150

400

3

630

210

400

1.4.9 Контакты вспомогательных цепей должны срабатывать при переме-

щении указателя срабатывания не более 1,5 мм от крышки плавкой вставки.

1.4.10 В предохранителях предусмотрена возможность вставленияи из-

влечения плавких вставок из держателей , при отсутствии на них напряжения,

с помощью рукоятки съёма.

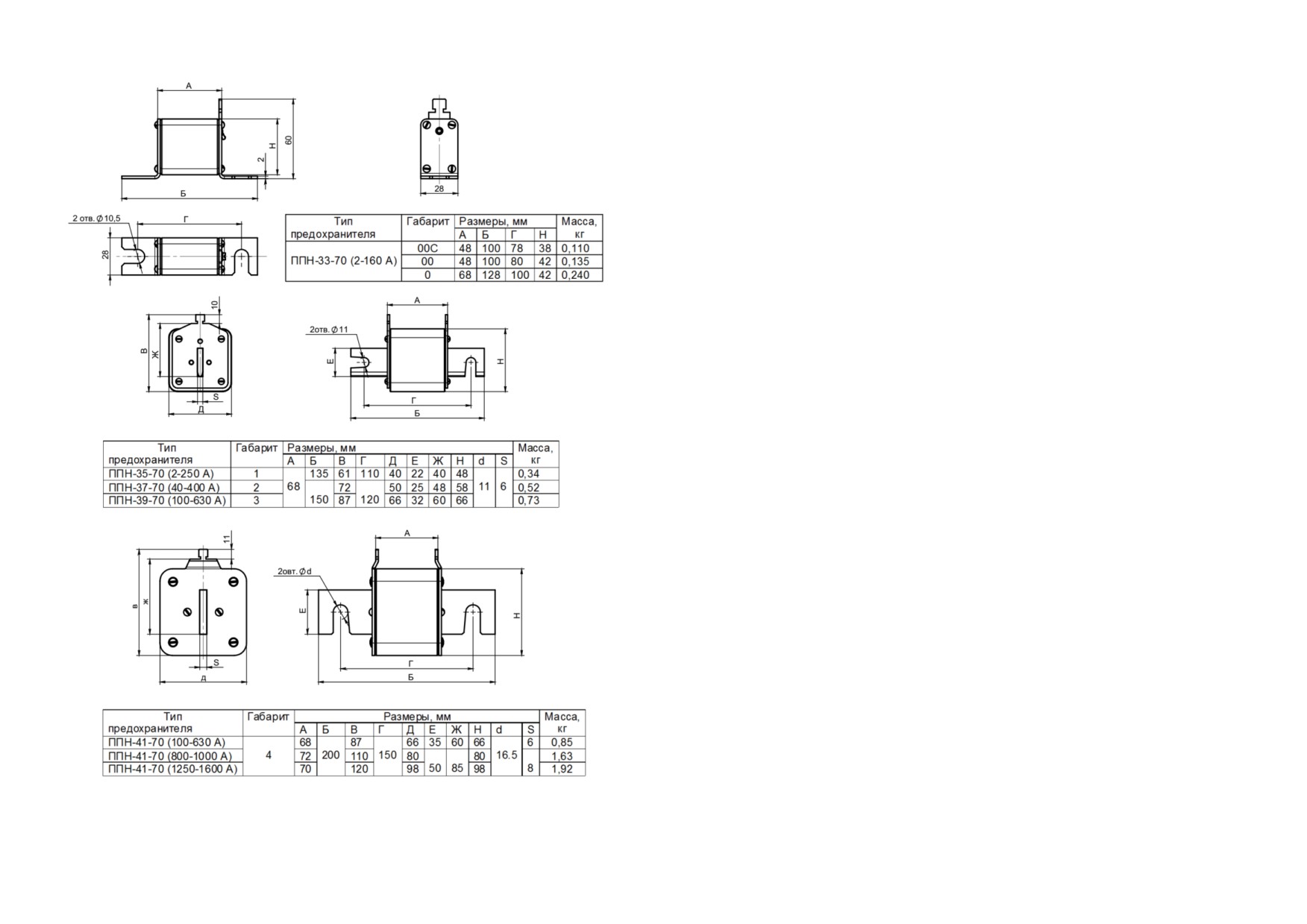

1.4.11 Габаритные, установочные, присоединительные размеры и масса

предохранителей приведены в приложении Б.

1.5 Требования к предохранителям на номинальный ток

от 2000 А до 3000 А

1.5.1 Предохранители серии ППН могут использоваться на номинальный

ток от 2000 до 3000 А.

1.5.2 Конструкция представляет собой комплект предохранителей на соб-

ственном изоляционном основании установленных параллельно, при этом

токовыводы соединены между собой перемычкой.

1.5.3 Для присоединения должны быть взяты предохранители одного типо-

исполнения, габарита и номинального тока, максимально с 5% различием

падения постоянного напряжения предохранителя.

1.5.4 Величина электрической потери приблизительно равна сумме вели-

чин электрической потери отдельных предохранителей.

1.5.5 Выбор обеспечивает производитель на основе заказа предохраните-

ли параллельно присоединяются на зажимы для пары, трех или четырех пре-

дохранителей.

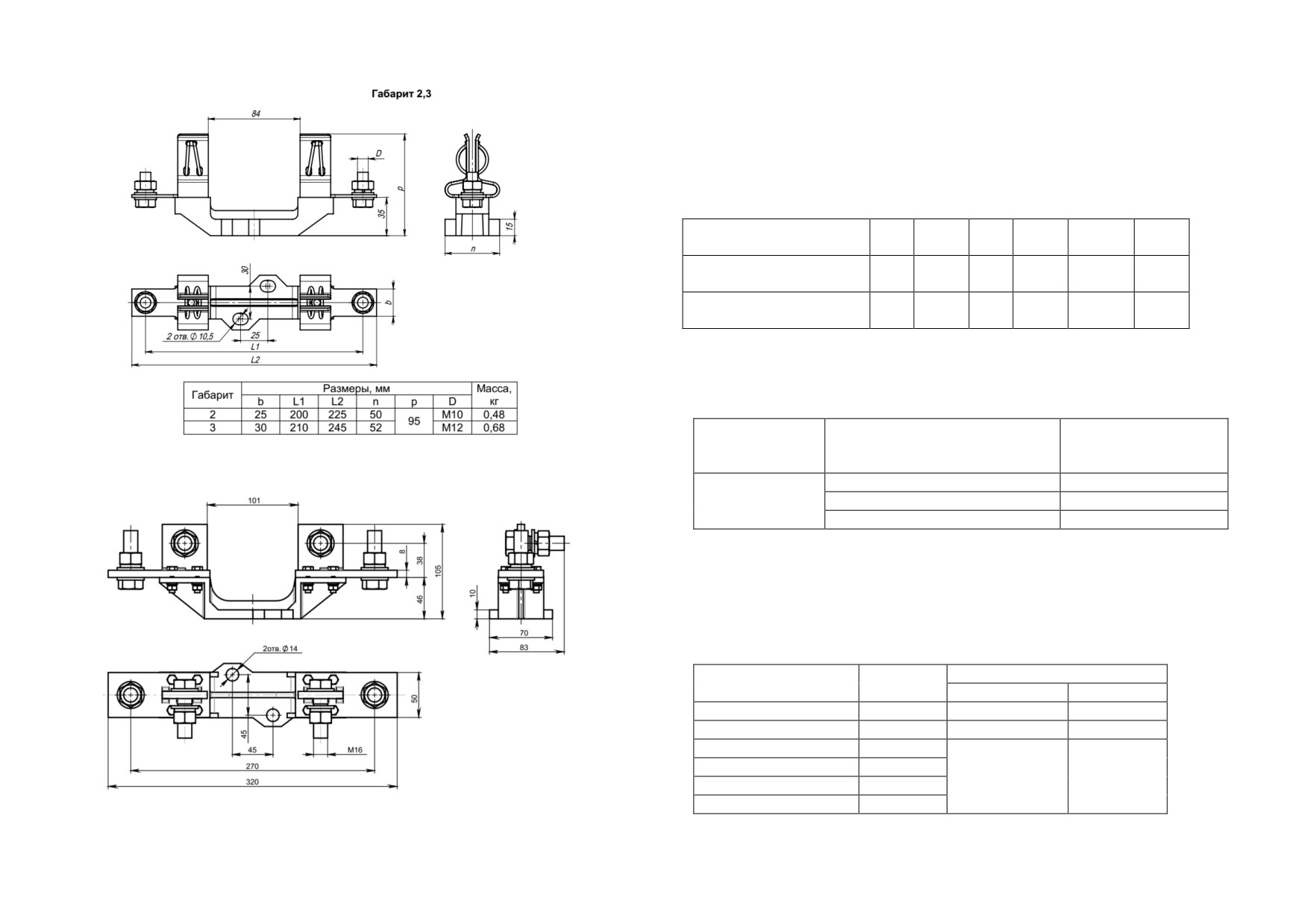

Рис.6Б (продолжение рис. 5Б)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Продолжение приложения Б

1.5.6 Время - токовая характеристика комплекта одинакова с время - токо-

вой характеристикой отдельного предохранителя. Значения I²t комплекта рав-

но произведению значения I²t отдельного предохранителя и квадрату числа

параллельных предохранителей.

Пример: два параллельно соединенных предохранителя с величиной I²t

для избранного тока 50000 А²с значение I²t комплекта:

50 000х2²=200 000 А²с.

1.6 Состав предохранителей

1.6.1 Структура идентификационного обозначения типоисполнений предо-

хранителей приведена в приложении В.

1.7 Устройства и работа

1.7.1 Предохранитель в зависимости от типоисполнения состоит из плав-

кой вставки, держателя предохранителя и держателей плавкой вставки.

Плавкий элемент предохранителя помещен в керамический корпус запол-

ненный кварцевым песком. При недопустимой перегрузке или коротком замы-

кании плавкий элемент расплавляется и размыкает электрическую цепь. Воз-

никающая при этом дуга гаснет в наполнителе. При плавлении плавкого эле-

мента предохранителя перегорает плавкий элемент указателя срабатывания,

освобождая взведенный при сборке боек, который переключает свободный

контакт. Свободный контакт является самостоятельным узлом, кинематически

связан с указателем срабатывания.

Установка и извлечение плавких вставок при замене их и осмотре произ-

водится при отсутствии напряжения в цепи предохранителя.

1.8 Маркировка

1.8.1 Маркировка плавких вставок должна быть выполнена в соответствии

с ГОСТ IEC 60269-1 и ГОСТ 18620 и содержать следующие данные:

а) товарный знак предприятия-изготовителя;

б) типоисполнение предохранителя, климатическое исполнение и катего-

рия размещения по ГОСТ 15150;

в) номинальное напряжение, В;

г) род тока;

д) номинальный ток, А;

е) номинальная отключающая способность, кА;

ж) габарит;

з) диапазон отключения: gG-gL или аМ;

и) обозначение технических условий или ГОСТ IEC 60269-1

к) знак обращения на рынке;

л) наименование страны-изготовителя.

Рис.5Б Плавкая вставка предохранителей серии ППН

общепромышленного назначения

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Продолжение приложения Б

1.8.2 Держатель предохранителя должен иметь маркировку с указанием:

а) товарного знака предприятия-изготовителя;

б) номинального тока, А;

в) номинального напряжения В;

г) рода тока;

д) габарита.

1.8.3 Рукоятка съема для смены плавких вставок должна иметь маркировку

предельного рабочего напряжения.

1.9 Упаковка

1.9.1 Консервация и упаковка предохранителей по ГОСТ 23216.

1.9.2 Упаковка предохранителей должна производится для условий хране-

ния и транспортирования и допустимых сроков сохраняемости указанных в

разделе 4 «Транспортирование и хранениеª.

1.9.3 Сочетание видов и вариантов транспортной тары с типами внутрен-

ней упаковки по ГОСТ 23216.

1.9.4 Предохранители, держатели предохранителей, плавкие вставки и

держатели плавких вставок укладываются по одному или несколько штук в

пачку из картона коробочного по ГОСТ 7933 или картона гофрированного по

ГОСТ 7376 с применением вспомогательных упаковочных средств: решеток ,

амортизаторов, прокладок и т.д., обеспечивающих их сохранность при транс-

портировании и исключения возможности свободного перемещения.

На пачке должна быть наклеена этикетка, содержащая следующие данные:

а) товарный знак предприятия-изготовителя;

б) наименование и адрес изготовителя;

в) тип предохранителя;

г) номинальное напряжение и номинальная частота;

д) обозначение технических условий или ГОСТ IEC 60269-1;

е) надпись «Сделано в Россииª;

ж) знак обращения на рынке;

и) количество предохранителей;

к) штамп ОТК;

л) подпись упаковщика и дата выпуска.

Допускается поставлять аппараты в индивидуальной (внутренней) упаков-

ке при условии дополнительной защиты от механических повреждений, атмо-

сферных осадков и агрессивных сред, обеспечивающей сохраняемость пре-

дохранителей в соответствии с требованиями настоящих технических усло-

вий.

Рис.4Б Предохранители серии ППН на проводниках

комплектных устройств

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Продолжение приложения Б

Допускается транспортирование без транспортной тары, например в кон-

тейнерах и крытых транспортных средствах при условии обеспечения защиты

изделий от повреждений.

Этикетка кроме данных, указанных в п.1.9.4, должна содержать манипуля-

ционные знаки: «Верх. Не катитьª, «Хрупкое. Осторожноª, «Беречь от влагиª.

1.9.5 Внутренняя (индивидуальная) упаковка и транспортная тара изготав-

ливаются по чертежам предприятия - изготовителя

1.9.6 В каждый ящик или контейнер должен быть вложен упаковочный лист

с указанием:

а) товарного знака предприятия - изготовителя;

б) типа предохранителя;

в) количества изделий в штуках;

г) даты выпуска;

д) подписи упаковщика;

е) отметки ОТК.

2 ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ

2.1 Возможность работы предохранителей в условиях, отличных от указан-

ных в настоящем руководстве по эксплуатации, технические характеристики

предохранителей и мероприятия, которые должны выполняться при их экс-

плуатации в этих условиях, согласовываются между предприятием-

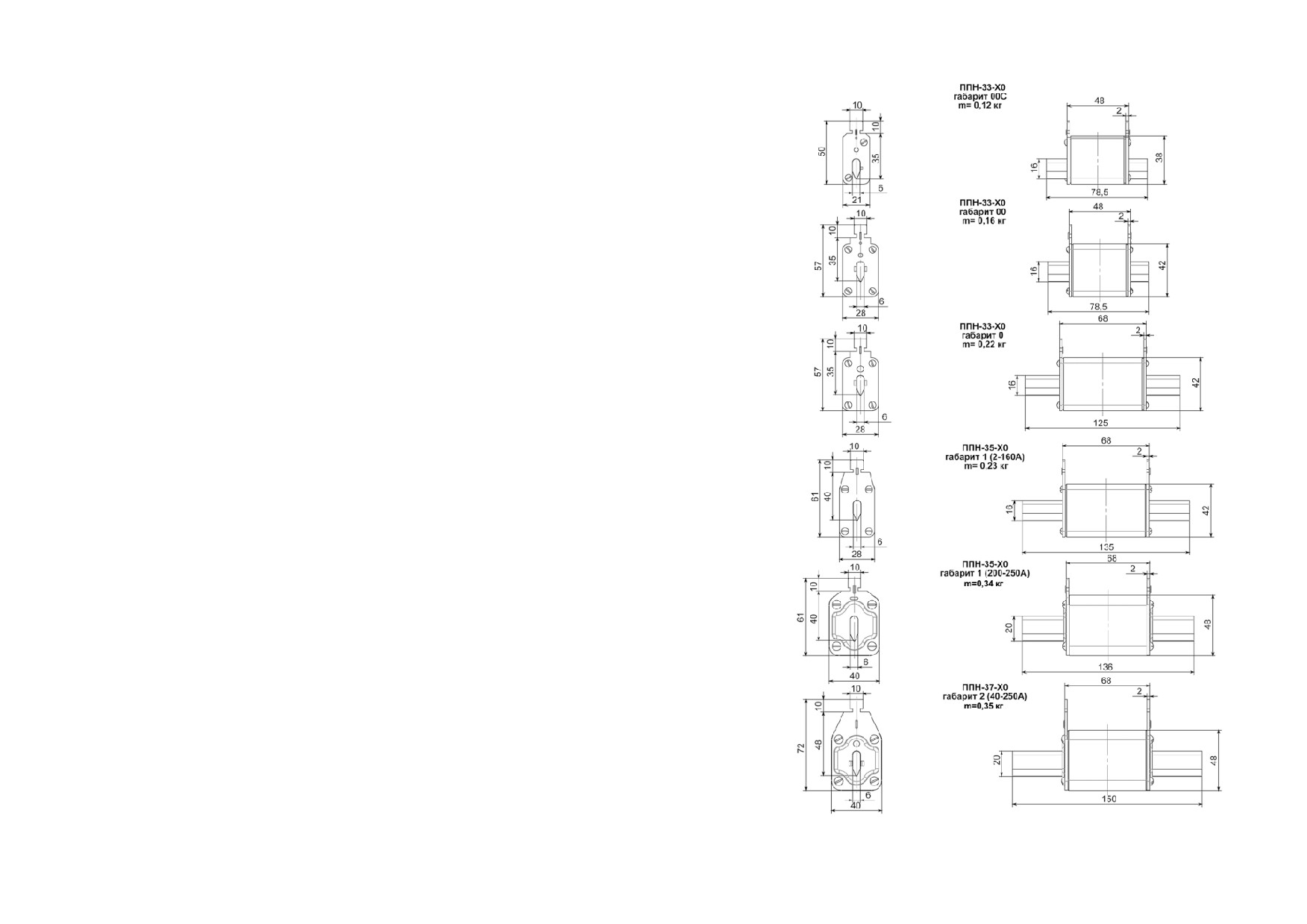

Рис. 2Б (продолжение рис. 1А)

изготовителем и потребителем.

2.2 Предохранители - невосстанавливаемые изделия.

2.3 Подготовка предохранителей к использованию

2.3.1 Перед установкой предохранителя необходимо проверить:

1) соответствие типоисполнения предохранителя его назначению;

2) отсутствие повреждений;

2.3.2 Запрещается при монтаже переделывать предохранители.

2.3.3 Основание, к которому крепится предохранитель, необходимо вы-

ровнять так, чтобы при затягивании болтов крепления не возникали напряже-

ния изгиба в деталях и узлах .

2.3.4 Контактные выводы не должны испытывать механических и электро-

динамических нагрузок от подводящих шин. Шины должны быть расположены

в одной плоскости с контактными выводами.

2.3.5 Поверхности соприкосновения подводящих шин, кабельных наконеч-

ников и контактных выводов должны быть зачищены и перед присоединением

смазаны смазкой ЦИАТИМ-221 ГОСТ 9433.

2.3.6 Металлические части предохранителей, подвергающиеся воздейст-

вию климатических факторов внешней среды, должны быть защищены от

Рис.3Б Предохранители серии ППН для монтажа на изоляционном

коррозии по ГОСТ 9.303.

основании комплектных устройств

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Приложение Б

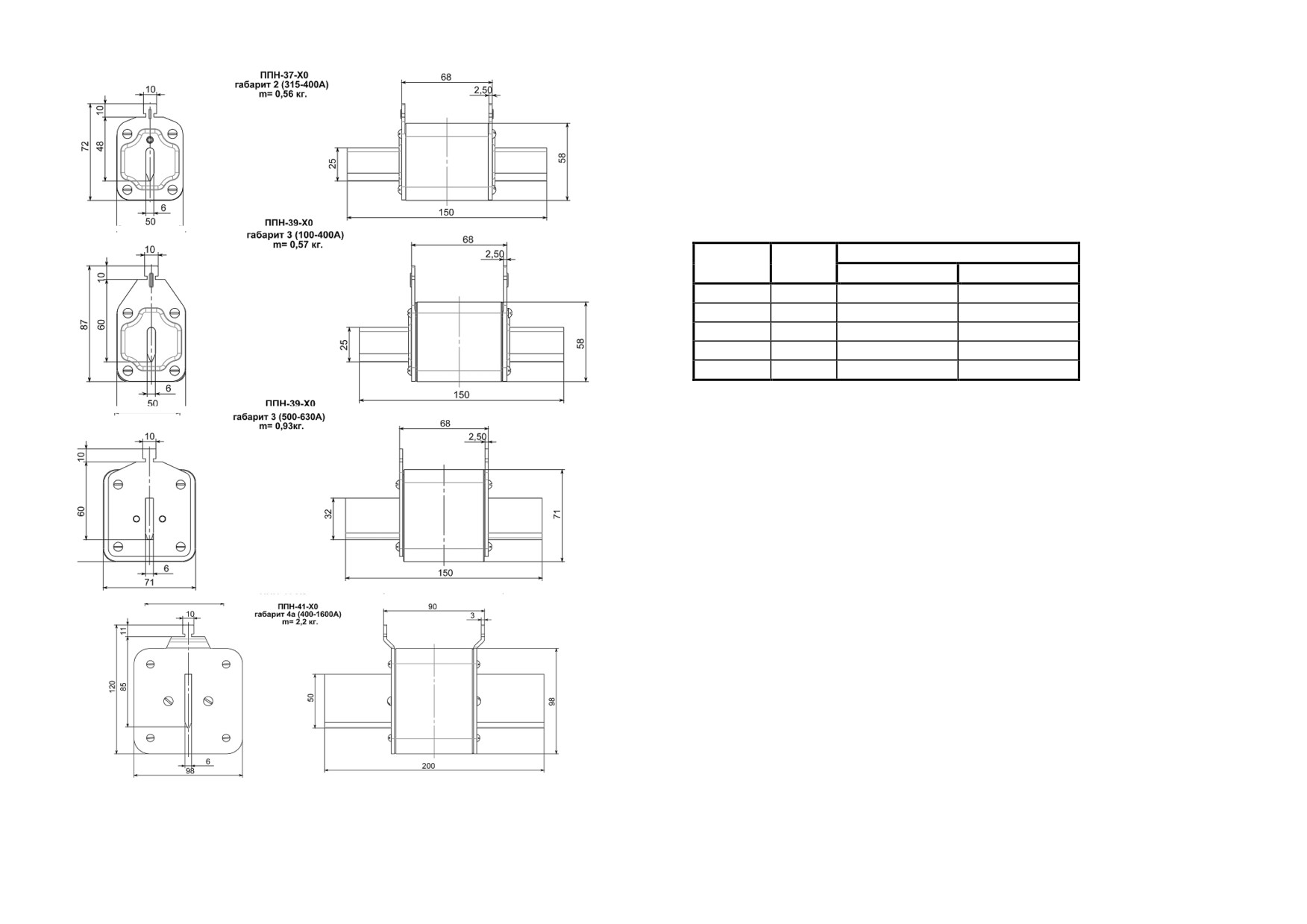

Габаритные, установочные и присоединительные размеры,

2.3.7 Монтаж предохранителя в комплектном устройстве и присоединение

масса предохранителей

к нему внешних проводников должны производится без применения специ-

ального инструмента, присоединение внешних проводников к выводам сво-

бодных контактов осуществляется посредством пайки.

3 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

3.1 Техническое обслуживание и профилактические работы следует про-

водить при снятом напряжении.

3.2 При нормальных условиях эксплуатации осмотр предохранителей сле-

дует производить один раз в год.

При осмотре производится:

- удаление пыли и грязи;

- проверка отсутствие трещин на корпусе и отсутствие утечки наполнителя;

- проверка надежность присоединения подводящих проводников;

- проверка надежности контакта между основанием и плавкой вставкой;

- обтирка поверхности изоляционных деталей;

- зачистка (при необходимости) и подтяжка крепежа контактных соедине-

ний.

3.3 Меры безопасности

Габарит 1, 2, 3

3.3.1 Монтаж и эксплуатация предохранителей должна соответствовать

требованиям ГОСТ 12.2.007.0, ГОСТ 12.2.007.6, «Правил устройства электро-

установокª

(ПУЭ) и обеспечивать условия эксплуатации, установленные

«Правилами технической эксплуатации электроустановок потребителейª и

«Правилами техники безопасности при эксплуатации электроустановок по-

требителейª.

3.3.2 В процессе эксплуатации должны выполнятся требования пожарной

безопасности согласно ГОСТ 12.1.004.

3.3.3 Все монтажные и профилактические работы следует проводить при

снятом напряжении.

3.3.4 Нельзя смазывать токоведущие детали смазкой, температура вспыш-

ки (загорания) которой менее 200 ^оС.

3.3.5 Запрещается при эксплуатации аппаратов касаться руками зажимов и

неизолированных токоведущих проводников.

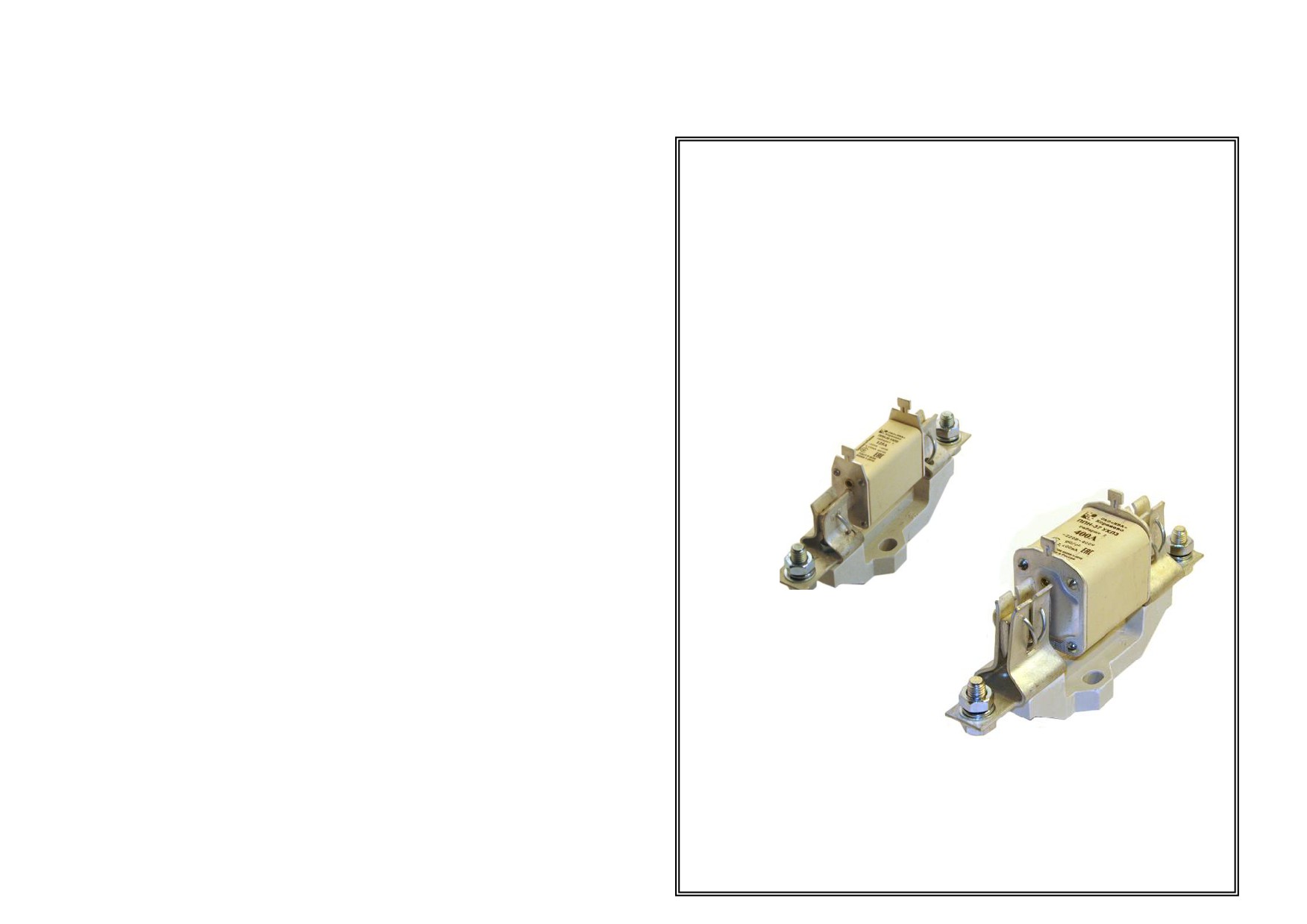

Рис. 1Б Предохранители серии ППН для монтажа на собственном

изоляционном основании

-------------------------------------------------------------------------------------------------------------------------------------------------------------

4. ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

4.1 Условия транспортирования и хранения предохранителей и допусти-

Продолжение приложения А

мые сроки сохраняемости до ввода в эксплуатацию должны соответствовать

указанным в таблице 11.

Таблица 11

Обозначение условий

Обозна-

Допустимый

транспортирования в

чение

срок сохраня-

части воздействия

условий

емости в упа-

Механиче-

Климатиче-

хранения

ковке по-

Виды

ских фак-

ских факто-

по ГОСТ

ставщика,

поставок

торов по

ров по ГОСТ

15150

лет

ГОСТ

15150

23216

Внутри страны

и страны СНГ

(кроме районов

Крайнего Севе-

Л

5(ОЖ4)

2(С)

2

ра и труднодос-

тупных районов

по ГОСТ 15846

Внутри страны

и страны СНГ,

районы Крайне-

го Севера и

С

5(ОЖ4)

2(С)

2

труднодоступ-

ные районы по

ГОСТ 15846

Экспортные в

районы с уме-

ренным клима-

С

5(ОЖ4)

2(С)

2

том

Экспортные в

районы с тропи-

ческим клима-

С

6 (ОЖ2)

2(Ж3)

2

том

Рис. 4А Время -токовые характеристики плавких вставок типа аМ

4.2. Транспортирование

предохранителей

разрешается

любым

видом

транспорта при соблюдении правил, норм и требований, действующих на

данных видах транспорта.

4.3 При транспортировании и хранении необходимо обеспечить защиту от

действия влаги и солнечного излучения.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Продолжение приложения А

4.4 Если требуемые условия транспортирования и хранения и допустимые

сроки сохраняемости отличаются от указанных в таблице 10, то эти условия и

сроки должны удовлетворять требованиям, установленным ГОСТ 23216, при

этом допустимый срок сохраняемости не должен быть более 3 лет.

5 ГАРАНТИИ ИЗГОТОВИТЕЛЯ

5.1 Гарантийный срок эксплуатации 2 года со дня ввода предохранителей в

эксплуатацию.

5.2 Гарантийный срок эксплуатации предохранителей, поставляемых на

экспорт - 12 мес. со дня ввода в эксплуатацию, но не более 24 мес с момен-

та проследования их через государственную границу.

6 УТИЛИЗАЦИЯ

6.1 По истечении установленного срока службы с предприятия-

изготовителя снимается ответственность за дальнейшую безопасную экс-

плуатацию предохранителей.

6.2 По истечении срока эксплуатации предохранители следует утилизиро-

вать по правилам, действующим в регионе, в котором расположена эксплуа-

тирующая организация.

Рис. 3А Характеристики пропускаемого тока

плавких вставок типа gG

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Приложение А

Продолжение приложения А

Время -токовые характеристики плавких вставок

предохранителей серии ППН

Время срабатывания

Время срабатывания

Ток нагрузки

Ток нагрузки

Рис. 1А

Рис. 2.А

///////////////////////////////////////
