CAT Роторный буровой станок MD6240. Техническое описание (2012 год)
|
|
|
1
Наклонное бурение
Буровой станок MD6420 способен выполнять наклонное бурение под углом
до 25° (шаг угла наклона - 5°). Двойные фиксаторы мачты расположены под
платформой. Для наклонного бурения предусмотрены пылезащитные завесы
с гидравлическим приводом.

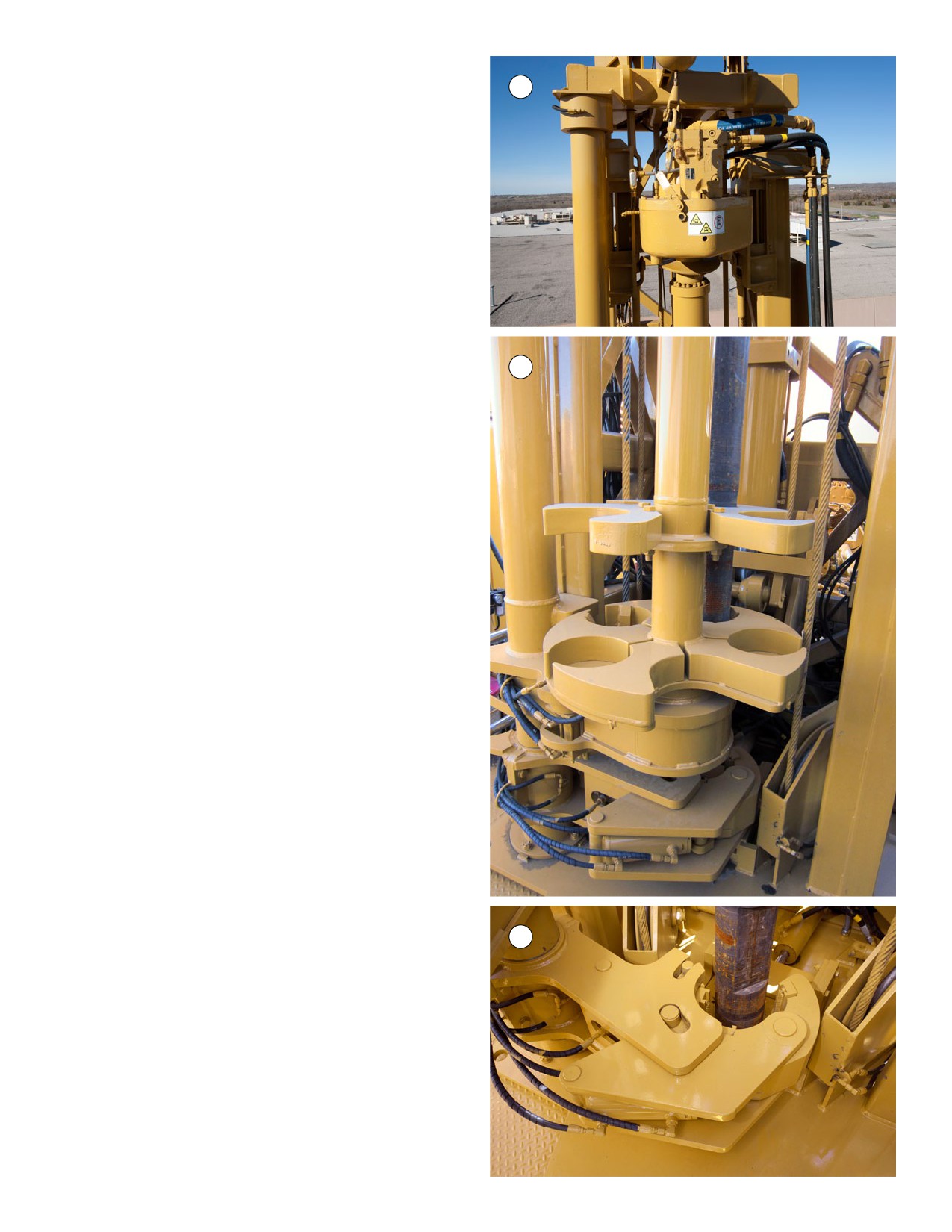

Карусельная кассета для буровых штанг (2)
Карусельная кассета для замены буровых штанг оснащена гидравлическим
приводом и расположена за пределами конструкции мачты. Управление
всеми функциями кассеты выполняется с консоли в кабине. Это обеспечивает
высокую эффективность и безопасность при замене и хранении буровых штанг.
2
Карусельный механизм обеспечивает автоматическую индексацию буровых
штанг в соответствии с положением привода-вращателя.
• Диаметр штанги: 114-178 мм
• Конфигурация мачты: 12 м, 4 стойки, длина штанги 10,67 м
• Конфигурация мачты: 15 м, 2 стойки, длина штанги 15,24 м/две штанги 7,62 м
Позиционер штанг
Для облегчения совмещения буровых штанг при свинчивании или развинчивании,
а также при наклонном бурении используется автоматический позиционер,
который обеспечивает гидравлический захват и подачу штанг непосредственно
через втулку платформы.
Кассета для штанг ударного бурения/штанг с
шарошечным долотом
Для гибкости при бурении пород различной твердости наша запатентованная
кассета для хранения штанг ударного бурения/штанг с шарошечным долотом
позволяет менее чем за 5 минут выполнить переход от бурения шарошечным
долотом (мягкие породы) к ударному бурению (твердые породы).
Гидравлический ключ для развинчивания штанг
и палубный ключ (3)
Гидравлический ключ в комбинации с палубным ключом обеспечивают
высокую производительность и эффективность.
• ключ установлен за пределами конструкции мачты;
• система с четырьмя гидроцилиндрами для поворота,
3
регулировки, вращения и зажима;
• управление из кабины.
Лебедка, установленная в верхней точке мачты
Вспомогательная лебедка с грузоподъемностью 3629 кг предназначена для
безопасного и эффективного перемещения буровых штанг, долот, переводников
и прочего тяжелого оборудования. Управление выполняется из кабины оператора
или с помощью системы дистанционного управления.
9
Сбор пыли
Самый вместительный пылеуловитель в отрасли
Для эффективного сбора пыли машина MD6240
оснащена пылеуловителем, рассчитанным на расход
127 м3/мин и отдельной водяной системой подавления
пыли. Буровой станок может одновременно оснащаться
как сухой, так и водяной системой подавления пыли.
• Варианты конструкции водяной системы
подавления пыли:
--
три бака общим объемом 1271 л, установленные
под передней платформе, или
--
один бак объемом 1514 л, установленный на
верхней платформе (устанавливается вместо
сухого пылеуловителя).
Пылесборная камера
Машина MD6240 имеет самый вместительный пылеуловитель в своем классе. Зона,
закрываемая тяжелыми резиновыми шторками, имеет площадь 4,2 м2. Благодаря
этому обеспечивается значительный объем для сбора пыли при глубоком бурении
и для образующихся куч шлама. Устанавливаемые по заказу гидравлические
подъемники передней и задней завес позволяют предотвратить попадание
шлама обратно в скважину при перемещении машины к следующей точке.
• Материал: резина, армированная нейлоном, толщиной 6 мм
• Прорезь для излишков с перекрытием 305 мм
• Дефлектор пыли представляет собой каучуковое уплотнение
толщиной 13 мм и диаметром 356 мм
10
Полнофункциональная кабина
Безопасность и комфорт оператора
Безопасная и удобная эксплуатация
• Аварийный выход
Просторная кабина
Машина MD6240 оснащена эргономичными
• Унифицированная кнопка останова двигателя
с пониженным уровнем шума
органами управления, которые позволяют
• Четыре регулируемых гидордомкрата
Для обеспечения комфортной и эргономичной
уменьшить усталость оператора. Кабина с
обеспечивают постоянный контакт с грунтом как
рабочей среды кабина машины MD6240 имеет
сертифицированной конструкцией FOPS имеет
минимум трех точек машины
площадь 3 м2 и оснащена поворотным сиденьем
затемненные безопасные стекла и систему камер
• Система перемещения штанг спроектирована
оператора с подлокотниками и подголовником.
с закрытым контуром, которая обеспечивает
так, что пластина раскрепителя всегда находится
Эргономичная консоль имеет оптимальное
обзор на 360°. Две усиленные двери обеспечивают
на уровне глаз оператора
расположение органов управления и пиктограммы
быстрый выход из кабины к буровому столу или
• Управление вспомогательными функциями
функций в соответствии с международными
на главную платформу.
выполняется при помощи тумблерных
стандартами ISO. Кабина установлена на упругих
переключателей. Каждая функция обозначена
опорах и оснащена шумоизоляцией для снижения
Дополнительные средства
интуитивно понятной пиктограммой.
уровня шума до 80 дБ (А). Системы отопления
обеспечения безопасности
• Откидное неподвижное сиденье для инструктора
и кондиционирования гарантируют комфорт
• Консоль управления, повернутая на 45°
• Омыватели и стеклоочистители
оператора в любых климатических условиях.
по отношению к платформе, обеспечивает
хороший обзор бурового стола.
• Система камер с закрытым контуром
• Две усиленные двери для удобного
доступа в кабину
• Низкий уровень шума и вибрации
11
Удобство технического обслуживания
и техническая поддержка клиентов
Удобство и безопасность при доступе ко всем точкам обслуживания
Большая главная платформа
Большая платформа (передняя и задняя) машины MD6240, а также широкие мостки обеспечивают безопасность при
эксплуатации и техническом обслуживании. Вход на мостки обеспечен с обеих сторон машины, что позволяет быстро
получить доступ ко всем основным компонентам для ежедневных предпусковых проверок, профилактического технического
обслуживания и регулировок. Неподвижный буровой стол / задняя платформа (зона мачты / кабины) обеспечивает доступ
к мачте и на главную платформу при любых режимах бурения, включая наклонное бурение. Быстрый доступ к силовому
агрегату, включая двигатель, компрессор, гидравлические насосы, трубопроводы и прочие компоненты, способствует
более высокому качеству технического обслуживания и снижению расходов.
12
Поддержка всемирной дилерской сети Cat
Всемирная дилерская сеть Cat обеспечивает непревзойденное качество обслуживания,
комплексные решения, послепродажную поддержку, быструю и эффективную доставку деталей,
услуги по восстановлению оборудования и многое другое.
Подразделения Cat Parts и Service Network обеспечивают самую лучшую поддержку продукции
в отрасли. Мы делаем все, чтобы обеспечить исправность и долгий срок службы ваших машин
при минимальных затратах. Авторизованные и сертифицированные механики Cat проходят
обучение работе с новейшим диагностическим оборудованием, инструментами и методиками
обслуживания. Они точно знают, где найти неисправность и как устранить ее.
Одной из главных задач подразделений Cat Parts и Service Network является высокая
эксплуатационная готовность оборудования. Независимо от географического положения и дня
недели специалисты подразделения Cat Parts and Service всегда готовы прийти на помощь.
В любом месте у вас есть доступ к полному спектру услуг: от технической информации по
обслуживанию, выбору двигателя и его ремонту, до обширного ассортимента оригинальных
запасных частей и восстановленных деталей Cat.
На самом деле основной ассортимент деталей, которые могут вам понадобиться, есть в наличии
у местных дилеров. А при возникновении редких и исключительных случаев дилер обычно
выполняет доставку в течение 24 часов, используя нашу компьютерную сеть поиска запчастей.
Дилеры компании Cat обеспечивают полный спектр высококачественных услуг,
начиная с помощи в выборе машины и заканчивая ее послепродажной поддержкой.
• Программы профилактического технического обслуживания и договоры
на гарантированное техническое обслуживание.
• Лучшая в отрасли доступность запасных частей
• Обучение операторов - залог роста производительности
• Восстановленные оригинальные детали Cat
13
Технология
Система Cat® MineStar™ - модуль Terrain для буровых работ
Больше преимуществ для вашего предприятия
Горнодобывающие работы - это последовательность множества
различных процессов. В связи с чем следует понимать всю важность
влияния процессов буровых и взрывных работ на качество и
производительность последующих технологических операций:
погрузка, транспортировка, дробление и измельчение.
Технологии, которые позволяют оптимизировать и улучшить процессы
буровых и взрывных работ, оказывают положительный эффект на
производительность и общую эффективность всего цикла добычи.
Модуль Terrain, входящий в состав системы Cat MineStar, обеспечивает
точное управление бурением при помощи навигационной технологии.
Данный модуль способствует повышению производительности
машины и предоставляет обратную связь в режиме реального
времени для увеличения КПД.
Функции модуля Terrain
Дополнительные преимущества
• Точная информация для оператора
• Приоритетное расположение скважин
• Отчеты о производительности бурового
• Защитное ограждение
оборудования и работе оператора
• Функция защиты "Штанга в скважине"
• Удаленное управление буровыми
• Глобальная навигационная спутниковая система
операциями и планирование взрывных
• Повышенная эффективность проектирования
работ в режиме реального времени
и геодезических работ
• Повышение точности глубины бурения
• Определение локальных изменений
• Обеспечение обратной связи по изменениям
в геологии пластов для создания специальных
в геологических параметрах пластов
режимов нагрузки для каждой скважины
• Повышение безопасности и эффективности
• Сохранение всех данных, необходимых
работ благодаря тому, что оператор всегда
для статистического анализа использования
находится в кабине
станка и его производительности
• Запись и измерение различных параметров
бурения для оптимизации использования
станка и повышения общей эффективности
бурения и взрывных работ
• Использование глобальной навигационной
спутниковой системы (GNSS) для трехмерного
позиционирования долота и обеспечения
бурения скважин в соответствии с планом
буровзрывных работ
• Наличие различных дополнительных функций,
позволяющих пользователям настроить систему
в соответствии с особенностями рабочей
площадки и конкретными рабочими условиями
14
Безопасность
Наша главная задача
Мы знаем, что безопасность операторов является приоритетной целью. В связи с этим все буровые станки Cat оснащаются функциями,
которые направлены на обеспечение этой цели.
• Просторные и шумоизолированные кабины наших станков обеспечивают комфорт, высокую производительность и безопасность операторов
• Кабина оснащена сертифицированной конструкцией защиты от падающих предметов FOPS, затемненными безопасными стеклами и системой камер
с замкнутым контуром, которая обеспечивает обзор на 360°
• Управление кассетой, карусельного типа, для хранения буровых штанг выполняется из кабины
• Гидравлический ключ для развинчивания буровых штанг и палубный ключ, позволяют выполнять развинчивание резьбовых соединений
непосредственно из кабины
• Трехточечная независимая подвеска бурового станка обеспечивает защиту основной рамы от чрезмерных скручивающих нагрузок при движении
по сложной пересеченной местности, а также гарантирует лучшую устойчивость при перемещении между скважинами
• Элементы силового агрегата имеют рядное расположение для удобного доступа к двигателю, компрессору, гидравлическим насосам, трубопроводам
и другим компонентам с обеих сторон станка. Это, в свою очередь, обеспечивает повышенную безопасность при техническом обслуживании.
• Тросы мачты имеют прогнозируемый профиль износа и не рвутся неожиданно, как это происходит с цепями
• Вспомогательная лебедка с грузоподъемностью 3629 кг позволяет работать с буровыми штангами, долотьями, переходниками,
наддолотниками и прочим тяжелым оборудованием из кабины или при помощи дистанционного управления
• Две усиленные двери обеспечивают быстрый вход и выход из кабины к буровому столу или на главную платформу
• Станок оснащен кнопкой аварийной остановки двигателя и панелью защитных блокировок, доступные с уровня земли
• Унифицированная кнопка останова двигателя
• Четыре регулируемых гидордомкрата обеспечивают постоянный контакт с грунтом как минимум трех точек машины
15
Устойчивое развитие
Разумное использование ресурсов
Для компании Caterpillar термин "устойчивое развитие" означает использование технологий и инноваций для повышения эффективности и производительности
с одновременным снижением неблагоприятного воздействия на окружающую среду и содействия заказчикам в достижении той же цели. Это позволяет
увеличить производительность их бизнеса путем предоставления продукции, услуг и решений для рационального использования ресурсов.
Двигатели с улучшенными технологиями
Двигатели Cat ACERT с улучшенными технологиями обладают низким уровнем выбросов без ущерба для производительности и экономии топлива.
Увеличенный срок службы
Конструкция мачты разработана с учетом большого срока службы, возможностью капитального ремонта и дальнейшего использования после окончания
стандартного срока эксплуатации. Корпуса опор, А-образная рама/поворотный механизм мачты приварены к основной раме машины, что обеспечивает
значительную прочность и возможность капитального ремонта.
Функции, которые обеспечивают экологичность
Экономия топлива достигается за счет использования вентиляторов с частотой вращения, регулируемой в соответствии с потребностями охлаждения.
Охладители имеют сменные сердцевины.
Привод насоса осуществляется напрямую от двигателя с помощью необслуживаемой муфты на резиновых креплениях. В результате снижаются ударные
нагрузки на силовую передачу.
16
Роторный буровой станок MD6240, технические характеристики
Номинальная мощность
Система привода вращателя
Диаметр долота / скважины
152-270 мм
Частота вращения
0-220 об/мин
Глубина при однозаходном бурении
До 12,80 м
Крутящий момент
0-12 880 Н·м
(мачта 12 м)
Мощность
139 кВт
186 hp
Глубина при многозаходном бурении
До 55,47 м
Редуктор
Литой корпус
(мачта 12 м)
Главный упорный подшипник
Конический роликовый
Глубина при однозаходном бурении
До 15,85 м
Смазка
Масляная ванна
(мачта 15 м)
Зубчатая передача
Цилиндрическая прямозубая
Глубина при многозаходном бурении
До 31,08 м
Передаточное отношение
16:1
(мачта 15 м)
Приводной двигатель
См. "Гидросистема"
Рабочая температура
Охладитель в сборе
Минимальная температура воздуха
-28 °C
окружающего среды (стандартное исполнение)
Раздельные охладители, воздушное охлаждение ребер, три или
четыре сердцевины, радиатор и охладитель гидросистемы рядом
Исполнение для условий Крайнего Севера
-40 °C
друг с другом, охладитель компрессора расположен отдельно
Максимальная температура воздуха
52 °C
Радиатор / охладитель гидросистемы
окружающего среды (стандартное исполнение)
Высота
1473 мм
Высота над уровнем моря
До 4572 м
Ширина
1473 мм
Усилие подачи/подъёма снаряда
Охладитель компрессора
Высота
1829 мм
Номинальное усилие подачи
До 222 кН
Ширина
1626 мм
Номинальное усилие подъёма
До 222 кН
Диаметр вентилятора (один вентилятор
1219 мм
Подача бурения / скорость извлечения
0-38,1 м/мин
для каждого охладителя, 10 лопастей)
Тип
Замкнутый контур,
Максимальная частота
1525 об/мин
гидравлическая
вращения вентилятора
(неподвижный шток,
Ограждение вентилятора.
Сварное
подвижный цилиндр)
Радиатор двигателя, верхний бачок
Герметичный бачок
Количество цилиндров
1
деаэрации, герметичная
Ход цилиндра при подаче (12 м)
7,27 м
крышка, переливная
Ход привода-вращателя (12 м)
14,54 м
трубка и смотровое окно
Ход цилиндра при подаче (15 м)
8,80 м
Номинальная температура окружающего 52 °C
Ход привода-вращателя (15 м)
17,60 м
воздуха в стандартном исполнении
Диаметр цилиндра двигателя
165 мм
Диаметр штока цилиндра
102 мм
Размер тросса, 25 мм
DYFORM 8
Наружный диаметр шкивов троса (цилиндр)
406 мм
Наружный диаметр шкивов троса
508 мм
(верхний и нижний)
Щитки шкивов
Стандартные на
нижней плите
Регулируемые направляющие башмаки
Стальные со
привода-вращателя
сменным покрытием
из нилатрона
Автоматическая система регулировки
Гидроцилиндр, система
натяжения тросов
натяжения, управляется
контуром вентилятора
17
Роторный буровой станок MD6240, технические характеристики
Компрессор (стандартный)
Двигатель (дополнительное оборудование) - QST-30
Тип
Маслозаполненный,
Модель
QST-30 (не сертифицирован)
одноступенчатый винтовой
Номинальная мощность
783 кВт
1050 hp
Расход воздуха на выходе
48 м3/мин
Номинальная мощность, Tier 2,
783 кВт
1050 hp
(на уровне моря)
дополнительное оборудование
Максимальное рабочее давление
6,9 бар
Полная нагрузка
2100 об/мин
Тип воздухоочистителя
Сухого типа с предохранитель-
Система пуска
24 В постоянного тока
ным элементом, модель SRG 20
Система аварийной остановки
Требует наличия электропитания
Масляное охлаждение
Воздушно-масляный
для пуска двигателя
охладитель, с термостатом
Удаление масла
Вертикальный фильтрующий
Тип воздухоочистителя
Сухого типа с предохранитель-
элемент, предварительное
ным элементом, модель SRG 29
удаление в горизонтальном
Аккумуляторные батареи
Четыре (4) 8-D
поддоне емкостью 189 л
Глушитель (входной и выходной)
127 мм
Фильтрация масла
Сменный фильтрующий
Щиток глушителя
Толщина номер 10 для
элемент, 12 микрон
защиты персонала
Привод
Прямой привод от
Охлаждение воды в
Радиатор
маховика двигателя
охлаждающей рубашке
Органы управления
Автоматическое с функцией
Топливный бак
1325 л
аварийной-остановки
Топливный бак
1571 л
Отключение подачи воздуха
С приводом от гидроцилиндра,
(дополнительное оборудование)
управление из кабины
Крышки турбокомпрессора
Изоляционный материал и/или
и коллектора
защита выхлопной системы
Компрессор (по заказу)
Тип (высокое давление)
Маслозаполненный,
Мачта
двухступенчатый винтовой
Конструкция
Трубы прямоугольного сечения
Расход воздуха на выходе
33 м3/мин; 38 м3/мин; 43 м3/мин
ASTM 500 марка B, сварные
(на уровне моря)
Зона поворота и подъема
А-образная стойка из труб пря-
Максимальное рабочее давление
10,3/24,1 бар или
моугольного сечения, усиленная
10,3/24,1/34,5 бар
в точках высоких напряжений
Воздухоочиститель
Сухого типа с предохранитель-
Гидравлические трубопроводы
Гидравлические трубопроводы
ным элементом, модель SRG 29
из стали, рассчитанной на
высокое давление
Двигатель (стандартный) - C27 Tier 2
Лоток шлангов
Лоток из листовой стали
Производитель
Caterpillar
для подвижных шлангов
Модель
C27 Tier 2
Диаметр отверстия в платформе
279 мм
Номинальная мощность
597 кВт
800 hp
(диаметр отверстия для
Номинальная мощность
652 кВт
875 hp
направляющей втулки)
(исполнение по заказу)
Полная нагрузка
2100 об/мин
Гидроцилиндры подъема мачты
Система пуска
24 В постоянного тока
Количество цилиндров
2
Система аварийной остановки
Требует наличия электропита-
Диаметр цилиндра двигателя
203 мм
ния для пуска двигателя
Тип воздухоочистителя
Сухого типа с предохранитель-
Диаметр штока цилиндра
102 мм
ным элементом, модель SRG 20
Ход поршня гидроцилиндра
1082 мм
Аккумуляторные батареи
Четыре (4) 8-D
Грузоподъемность
556 кН
Глушитель (входной и выходной)
127 мм
каждого гидроцилиндра
Щиток глушителя
Толщина номер 10 для
Диаметр соединительных
57 мм
защиты персонала
штифтов гидроцилиндров
Охлаждение воды в
Радиатор
охлаждающей рубашке
Топливный бак
1325 л
Топливный бак
1571 л
(дополнительное оборудование)
Крышки турбокомпрессора
Изоляционный материал и/или
и коллектора
защита выхлопной системы
18
Кабина оператора
Ходовая часть
Тип
На упругих опорах,
Тип
Экскаваторный тип
двухместная, со встроенной
Ширина гусеничных башмаков
750 мм
сертифицированной
Тип башмака
Тройные грунтозацепы
конструкцией FOPS
Катки
Герметичные, маслозаполненные
Длина по полу
1981 мм
Количество нижних катков
12
Ширина по полу
1518 мм
Верхняя опора гусеничной ленты
Два (2) поддерживающих катка
Площадь пола
3 м2
Защитная плита от камней /
Стандартная защита во
Высота салона
1943 мм
направляющая гусеничной ленты
всю длину ходовой части
Строительная техника
Листовая сталь
Габаритная длина
5705 мм
№12 (0,1046 дюйма),
Ширина по гусеничным лентам
3912 мм
опорные швеллеры и
уголки, сваренные из
Бортовой редуктор
Независимые
стали №12 (0,1046 дюйма)
гидростатические моторы
Окна (затемненные стекла
6 мм
Максимальная приводная мощность 152 кВт
204 hp
на резиновых креплениях)
на каждой гусеничной ленте
Количество окон
10
Тормоза
Включение пружиной,
отключение системой гидравлики
Количество дверей
2 с окнами (включены в
количество окон выше)
Максимальная
2,0 км/ч
скорость перемещения
Левая дверь на рабочую платформу
Усиленная с шарнирным
креплением
Преодолеваемый подъем
66%
при опущенной мачте
Правая дверь
Усиленная с шарнирным
креплением
Неразрезной задний мост
203 мм
Сиденье оператора
Одно поворотное сиденье
Передний мост
С трехточечной
с подлокотниками,
независимой подвеской
подголовником и
ремнем безопасности с
Основная рама
инерционной катушкой
Основные элементы (сталь ASTM
203 мм × 406 мм × 13 мм
Сиденье помощника
Неподвижное
500 Grade B, трубопроводы
откидное сиденье
прямоугольного сечения с толстыми
Теплоизоляция на стенах и потолке
25 мм
поперечными перемычками и
Изоляция пола - пенопласт с закрытыми 10 мм
усиленными зонами высоких
порами и покрытием из винила (3 мм)
механических напряжений)
Замки дверей
Усиленные замки дверей
Конструкция
Изготовлена с помощью
с блокируемыми ручками
электрической сварки
Уровень шума
80 дБ (А) или ниже
Опоры, поворотный механизм
Приварены к главной раме
Климат-контроль
Установленный на стене
мачты и платформа
блок кондиционирования,
Ящик для инструментов
Под передней платформой,
отопления и создания
с запираемой дверцей
избыточного давления
Платформа машины
Доступ с обеих сторон
Прочее
Стеклоочистители
Поручни
и омыватели
Диаметр
48 мм
Высота
1219 мм
Буксировочные крюки
Привареные, два (2) спереди
19
Роторный буровой станок MD6240, технические характеристики
Главная рама - регулируемые опоры
Гидросистема
Количество
4
Насос правой и левой гусеничной ленты / механизма вращения (закрытый контур)
Местоположение
2 передних, 2 задних
Тип
Аксиально-поршневой,
Внутренний диаметр цилиндра
140 мм
с переменной
производительностью
Диаметр штока цилиндра
76 мм
Максимальная производительность
283 л/мин
Ход поршня гидроцилиндра
1524 мм
Номинальное давление
400 бар
Грузоподъемность
290 кН
Насос вентилятора / контура вспомогательного оборудования (открытый контур)
Крепление опорных подушек
Шарнирное
Тип
Аксиально-поршневой,
Диаметр опорной подушки
610 мм
с переменной
Уравнительные клапаны
Внутренние,
производительностью
в каждом цилиндре
Максимальная производительность -
273 л/мин
Внутренние кожухи
сдвоенный вентилятор (один на
Наружный диаметр
219 мм
каждый охладитель)
Толщина стенки
8 мм
Номинальное давление
345 бар
Бортовые гидромоторы (2)
Буровой стол и рабочая платформа
Тип
С наклонным
Высота стола над землей
1321 мм
блоком цилиндров,
постоянного объема
Материал пола платформы
Листовой металл с
нескользящим покрытием
Номинальное давление
414 бар
Длина буровой платформы
2661 мм
Гидромотор механизма поворота
Ширина буровой платформы
2578 мм
Тип
Аксиально-поршневой,
с переменной
Площадь буровой платформы
6,8 м2
производительностью
Подавление пыли
Номинальное давление
345 бар
Гидромотор(ы) вентилятора - один вентилятор
Емкость пылеуловителя
127 м3/мин
Тип
Поршневой
• На одном буровом станке могут быть установлены система
Номинальное давление (постоянное)
414 бар
сухого или водяного подавления пыли
Редуктор привода насоса
• Варианты конструкции водяной системы подавления пыли
- Три бака общим объемом 1271 л,
Тип
3 пластины
установленные под передней платформой
Привод
Резиновая муфта /
- Один бак объемом 1514 л, установленный на верхней
приводной вал к передней
платформе (устанавливается вместо
части двигателя
сухого пылеуловителя)
Фильтрация (все фильтры оснащены индикаторами и перепускным клапаном)
Примечание: установка сухих пылеуловителей и водяной
Контур
12 микрон, 2 шт. на контур
системы возможна только при использовании
(по заказу)
баков, закрепленных под платформой.
Напорный контур
3 микрон, 1 шт. на контур
Пылезащитная завеса (дополнительные гидравлические
Основная возвратная линия
Абсолютное значение
фильтрации, 12 микрон
подъемники, передние и задние)
Корпус фильтра обратной линии
12 микрон
Материал (резина, армированная нейлоном) 6 мм
Закрытая область
4,2 м2
Система охлаждения масла (гидробак)
Прорезь для излишков
Передняя и задняя, с
Бак с термометром и смотровым
643 л
перекрытием 305 мм
указателем уровня
Давление в баке
Атмосферное,
сапун с фильтром
Смазка
• Централизованная система ручной смазки
(по заказу - автоматическая система)
20
Вспомогательное и такелажное оборудование, инструменты
Кассета буровых штанг (наружная часть мачты)
Буровая штанга (по заказу, Price-Adder) - конфигурация мачты 12 м
Тип
Карусель, с неподвижными
Диаметр (технические
114-178 мм
опорами и пластинами
фиксации штанг
характеристики,
спецификация заказчика)
Размер буровой штанги /
114-178 мм
объём штанг в кассете
Толщина стенки
19 мм
Конфигурация мачты 12 м
4 опоры; штанга длиной 10,67 м
Длина
10,67 м
Конфигурация мачты 15 м
2 опоры; штанга длиной 7,62 м
Резьбы
зависит от диаметра штанги
Поворот кассеты буровых штанг
Гидроцилиндры (2)
Диаметр
Толщина стенки
Резьба
Длина штанги
Вращение кассеты
Гидромотор через цепной привод
114 мм
19 мм
3 Beco
10,67 м
с заданным шагом
127 мм
19 мм
3.5 Beco
10,67 м
140 мм
19 мм
4 Beco
10,67 м
Лебедка
152 мм
19 мм
4.5 Beco
10,67 м
Номинальный ток
3629 кг
165 мм
19 мм
4.5 Beco
10,67 м
Размер троса
13 мм
178 мм
19 мм
4.5 Beco
10,67 м
Буровая штанга (по заказу, Price-Adder) - конфигурация мачты 15 м
Диаметр (технические
114-178 мм
характеристики,
спецификация заказчика)
Толщина стенки
19 мм
Длина
7,62 м
Резьбы
зависит от диаметра штанги
Диаметр
Толщина стенки
Резьба
Длина штанги
114 мм
19 мм
3 Beco
7,62 м
127 мм
19 мм
3.5 Beco
7,62 м
140 мм
19 мм
4 Beco
7,62 м
152 мм
19 мм
4.5 Beco
7,62 м
165 мм
19 мм
4.5 Beco
7,62 м
178 мм
19 мм
4.5 Beco
7,62 м
Верхний переводник-адаптер
Диаметр
зависит от диаметра штанги
Длина
711 мм
Верхняя резьба (стандартная API)
140 мм
Нижняя резьба
зависит от диаметра штанги
Наддолотник
Диаметр
зависит от диаметра штанги
Длина
До 3429 мм
Верхняя резьба
зависит от диаметра штанги
Нижняя резьба
зависит от диаметра штанги
Центрирующая втулка
Одна (1) цельная роликовая
вставка платформы, или
двухкомпонентная втулка
Палубный ключ
Пластина ключа (T1- сталь)
76 мм
Управление положением ключа
Гидроцилиндр
Гидравлический ключ для развинчивания буровых штанг (HOBO)
Местоположение
Наружная часть мачты,
под кассетой буровых штанг
Тип ключа
Запатентованная конструкция
HOBO (гидравлический ключ
для развинчивания)
21
Роторный буровой станок MD6240, технические характеристики

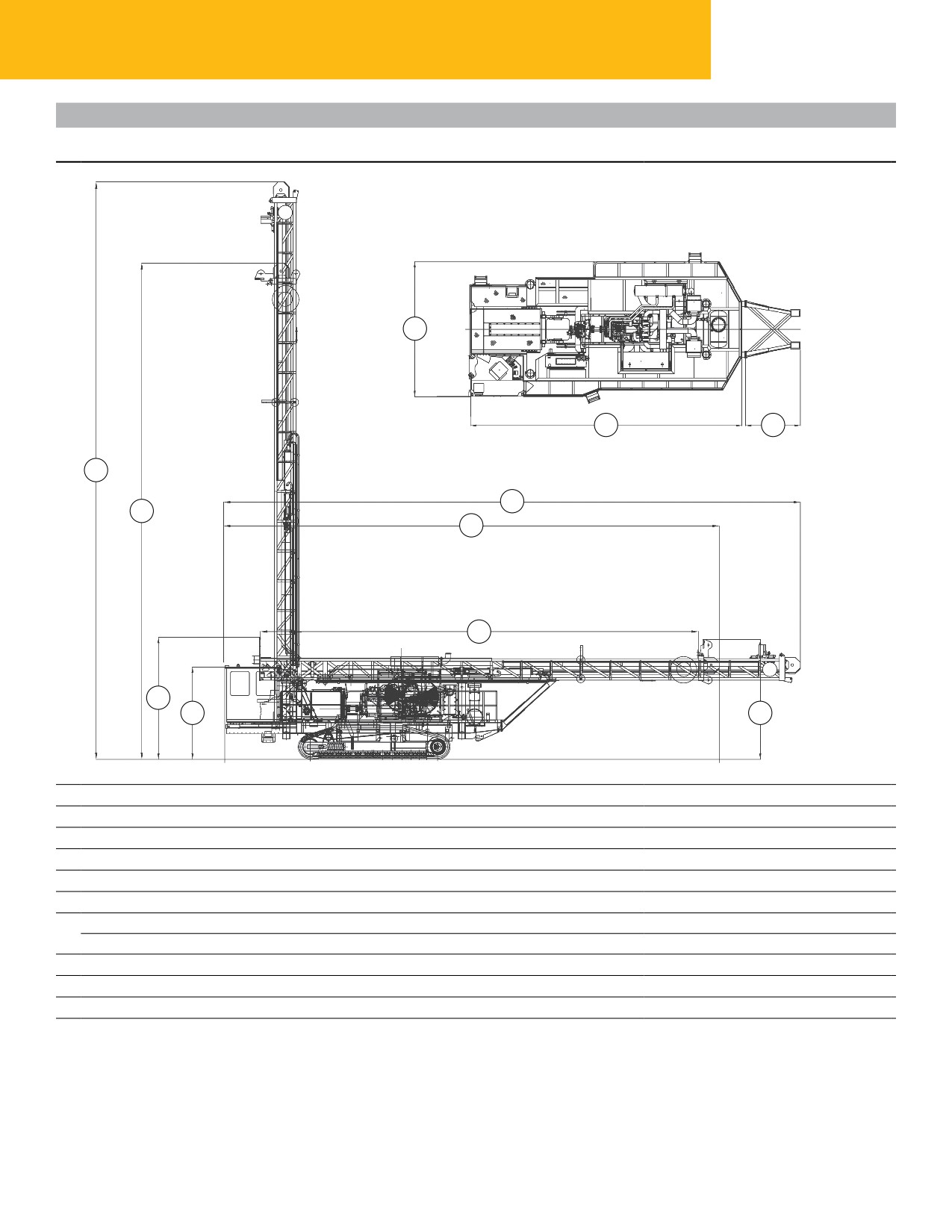

Размеры
Все размеры указаны приблизительно.
9
10
11
1
5
2
6
7
3
4
8
1 Высота станка с мачтой 15 м, мачта вертикально
21,68 м
2 Высота станка с мачтой 12 м, мачта вертикально
18,63 м
3 Высота станка с мачтой 12 или 15 м, мачта горизонтально
4,51 м
4 Высота кабины от земли
3,48 м
5 Длина станка с мачтой 15 м, мачта горизонтально
21,68 м
6 Длина станка с мачтой 12 м, мачта горизонтально
18,63 м
7 Длина мачты 12 м от нижнего края до кронблока
16.40 м
Длина мачты 15 м от нижнего края до кронблока
19,45 м
8 Высота от земли до верхней стрелы лебедки
4,51 м
9 Габаритная ширина станка
5,06 м
10 Длина станка (без мачты и опоры мачты)
10,20 м
11 Длина опоры мачты
2,19 м
Размеры приведены для модели MD6240 с конфигурацией мачты 12 м и 15 м.
22
Транспортировочная масса и размеры базовой комплектации
Количество
Описание продукции
Приблизительные размеры
Первый грузовой
Роторный буровой станок MD6240 (12 м), руководство по эксплуатации находится в кабине
автомобиль (1)
Длина
10,82 м
Ширина
4,0 м
Высота
3,9 м
Масса
44 678,5 кг
Второй грузовой
Мачта в сборе для роторного бурового станка MD6240 (12 м)
автомобиль (2)
Длина
17,7 м
Ширина
1,9 м
Высота
1,8 м
Масса
16 329,3 кг
Третий грузовой
Предсборка кабины для роторного бурового станка MD6240 (12 м), 1 комплект фильтров № 89044,
автомобиль (3)
2 комплекта Superflex, 2 кронштейна, 2 втулки мачты, 2 лотка для пыли с пылезащитной завесой,
2 зажима, 1 подковообразная втулка, 1 шламоуловитель, 1 подъемный захват, 2 переносных
огнетушителя с кронштейнами, 3 пакета с болтами и гайками, 6 поручней, 1 втулка стола
и опоры кабины
Длина
2,29 м
Ширина
0,81 м
Высота
2,51 м
Масса
635 кг
Третий грузовой
2 мостка, скрепленных вместе, 2 лестницы, ящик для инструментов (с хранящимися внутри
автомобиль (3)
аксессуарами), наддолотник, шланг для пылевых лотков и 2 лотка для шлангов машины
MD6240 (12 м)
Длина
5,1 м
Ширина
0,9 м
Высота
1,5 м
Масса
2 948,3 кг
Третий грузовой
Опорная рама мачты (крепится на передней части) для модели MD6240 (12 м)
автомобиль (3)
Длина
2,9 м
Ширина
2,2 м
Высота
0,4 м
Масса
548,8 кг
Третий грузовой
1 комплект мостков
автомобиль (3)
Длина
2,87 м
Ширина
0,61 м
Высота
1,20 м
Масса
544,81 кг
Примечание: окончательные размеры, полная масса машины и соответствующая нагрузка могут изменяться в зависимости от выбранных дополнительных функций и окончательной конфигурации.
Характеристики производительности рассчитаны с учетом 100%-ного использования машины, инженерных спецификаций и действующих промышленных стандартов. Все технические
характеристики могут быть изменены без предварительного уведомления.
23
Стандартное оборудование машины MD6240
Стандартное оборудование
Машина MD6240 предназначена для бурения скважин диаметром 152-270 мм и обладает номинальной грузоподъемностью при подаче и подъёме до 22 680 кг для
операций вращения и подачи во время бурения.
Двигатель
Ходовая часть
Вспомогательное буровое оборудование
• Металлические кожухи турбокомпрессора
• Экскаваторного типа, с 10 нижними катками
(трехшарошечные долота/долота для
и выпускного коллектора
• Тройные грунтозацепы, ширина 750 мм
роторного бурения)
• Система предпусковой смазки двигателя
• Защита гусеничной ленты по всей длине /
• Верхний переводник-адаптер
• Дополнительная фильтрация
Защита от камней
• Центрирующая втулка
• Кондиционирующая присадка
• Наддолотник [примечание: конфигурация
для охлаждающей жидкости
Главная рама и платформа
12 м: 342 см S-S, конфигурация 15 м:
152 см S-S]
• Усиленная конструкция из
• Подковообразная втулка
Мачта
труб прямоугольного сечения
• Диаметр скважин 152-270 мм
с поперечными перемычками
• Наддолотный шламоуловитель
• Система спуско-подъемных
• Задняя платформа остается неподвижной
• Переводник для спуска и подъёма
операций с одним гидроцилиндром
при наклонном и при вертикальном бурении
нижней штанги (подъемная скоба)
и грузоподъемностью до 22 680 кг
• Смотровой лючок с гидроприводом
• Автоматический ключ / ключ платформы
• Нагрузка на долото до 24 000 кг с одной
в задней платформе управляется из
трубой в бурильной колонне
кабины и облегчает разметку скважин
Система подавления пыли
• Запатентованный гидравлический ключ
• Четыре (4) гидравлических регулируемых
• Выберите подходящий тип системы
HOBO, управляемый из кабины
по высоте домкрата (152 см)
в разделе "Дополнительное оборудование"
• Система автоматического натяжения тросов
• Дверца очистки камеры пылеуловителя
• Комплект для бурения под углом 25°
• Централизованная система
Краска
и фиксаторы мачты
смазки (34 точки)
• Стандартные цвета Caterpillar
• Лебедка с грузоподъемностью 3629 кг
• Дополнительные опоры для мачты,
расположенные на противоположной
Прочее
стороне от механизма бурения
Вращатель
• Звуковой сигнал заднего хода
• Топливный бак 1325 л под двигателем
• Один гидромотор
• Комплект фильтров для
--
По заказу устанавливается
• Частота вращения: 0-220 об/мин
профилактического технического
дополнительный топливный бак
• Крутящий момент до 12 880 Н·м
обслуживания через 50 моточасов
• Дополнительный топливный бак
• Две (2) бумажные копии руководства
1570 л под компрессором
Кабина оператора
по эксплуатации, руководства по
• 4 аккумуляторные батареи × 8D
обслуживанию, каталога запчастей,
• Встроенная конструкция для защиты
руководства по обслуживанию
от падающих предметов (FOPS)
Карусельного типа
двигателя на английском языке
• Полностью герметичная,
• Гидравлическое управление из кабины
• Один каталог запчастей Link-One
шумоизолированная двухместная кабина
на компакт-диске, руководство
• Две (2) двери с шарнирным креплением
по эксплуатации и техническому
и усиленной системой замков
Охлаждение - раздельная конфигурация
обслуживанию в формате pdf
• Десять (10) окон
охладителя
• Семь (7) светодиодных фонарей,
(безопасное затемненное стекло)
• Максимальная рабочая температура
60 Вт, для бурения в ночное время
• Комплект стеклоочистителей и омывателей
окружающей среды 52 °C, сменные
• Боковые мостки с боковой лестницей
сердечники охладителя
• Эргономичная консоль оператора
• Ящик для инструментов, установленный
с полным набором приборов
под мостками (инструменты не входят
• Эргономичное сиденье оператора
Гидросистема
в комплект поставки)
с подголовником, подлокотниками,
• Два (2) аксиально-поршневых насоса с
• Комплект для подъема
ремнем безопасности с инерционной
переменной производительностью, система
• Буксировочные крюки (передние)
катушкой и пневматической подвеской
с замкнутым контуром, которая используется
• Разделенные электрические
для управления вращением долота, системой
• Выключатель "массы"
аккумуляторной батареи
и гидравлические функции
спуска-подъема и перемещения
• Управление вспомогательными функциями
• Сдвоенный шестеренчатый насос
с помощью тумблерных переключателей
в системе с открытым контуром
для всех вспомогательных функций
• Площадь пола кабины превышает 3 м2
и контура вентилятора
• Отличная обзорность
• Двойная фильтрация
• Уровень шума - 80 дБ или ниже
• Установленный на стенке блок
кондиционера, отопителя
и устройства создания избыточного
давления с ременным приводом
• Резиновые опоры для поглощения вибраций
24
Обязательное оборудование машины MD6240,
устанавливаемое на заводе-изготовителе
Дополнительное оборудование машины, устанавливаемое на заводе-изготовителе
Варианты двигатель / компрессор
Варианты мачты и карусельной кассеты
• Двигатель/компрессор
• Мачта и карусельная кассета -
--
C27 (Tier 2), 597 кВт (800 hp) при
конфигурация 12 м: глубина бурения
2100 об/мин, с одноступенчатым
за один проход - до 12,8 м
компрессором 48,1 м3/мин при 6,9 бар
--
Мачта для буровых штанг длиной
--
Спиральный клапан на компрессоре
10,67 м и длинный наддолотник для
с производительностью 48,1 м3/мин
бурения за один проход на глубину
позволяет регулировать расход воздуха.
до 12,8 м, буровой станок на гусеничном
--
C27 (Tier 2), 597 кВт (800 hp) при
ходу, замена долота над платформой
2100 об/мин, с двухступенчатым компрес-
--
Четырехместная карусельная кассета
сором 32,6 м3/мин при 10,3/24,1 бар и с
для буровых штанг длиной 10,67 м
раздельными охладителями
обеспечивает суммарную глубину
бурения до 55,47 м
--
C27 (Tier 2), 597 кВт (800 hp) при
2100 об/мин, с двухступенчатым компрес-
--
Диапазон размеров штанг: диаметр
сором 38,3 м3/мин при 10,3/24,1 бар и с
114 мм - 178 мм, толщина стенки
раздельными охладителями
19 мм (без учета буровой штанги)
--
C27 (Tier 2), 652 кВт (875 hp) при
• Мачта и карусельная кассета -
2100 об/мин, с двухступенчатым компрес-
конфигурация 15 м: глубина бурения
сором 42,5 м3/мин при 10,3/24,1 бар
за один проход - до 15,8 м
--
C27 (Tier 2), 652 кВт (875 hp) при
--
Две (2) буровые штанги 7,62 м и
2,100 об/мин, с двухступенчатым компрес-
наддолотник, бурение за один проход
сором 38,3 м3/мин при 10,3/34,4 бар и с
на глубину до 15,8 м; двухместная
раздельными охладителями
карусельная кассета для буровых
--
Дизельный двигатель QST-30C с элек-
штанг 7,62 м обеспечивает суммарную
глубину бурения до 31,1 м
тронным управлением и кожухами водя-
ного охлаждения, 783 кВт (1050 hp) при
--
Диапазон размеров штанг: диаметр
2100 об/мин с двухступенчатым компрес-
114 мм - 178 мм, толщина стенки
сором - 41,8 м3/мин при 10,3/34,4 бар -
19 мм (без учета буровой штанги)
и с раздельными охладителями (машины,
предназначенные для рынков за предела-
ми США, Канады и Евросоюза)
--
Дизельный двигатель QST-30 Tier 2 с
электронным управлением (промежуточ-
ный охладитель), 672 кВт (1000 hp) при
2100 об/мин с двухступенчатым компрес-
сором - 41,8 м3/мин при 10,3/34,4 бар -
и с раздельными охладителями.
25
Варианты дополнительного оборудования MD6240,
устанавливаемого на заводе
Варианты дополнительного оборудования, устанавливаемого на заводе
Комплект оборудования для ударного
Бурение
Средства облегчения пуска при
бурения (вместо оборудования для
• Буровая штанга
низких температурах
вращательного бурения)
• Втулка роликовой платформы
• Система WEBASTO (автономный
• Амортизирующий переводник и адаптер,
• Двухкомпонентная (разрезная)
подогреватель охлаждающей жидкости
наддолотник, двухкомпонентная втулка
двигателя, воды, гидравлического
втулка платформы
стола, подковообразная втулка, переводник
масла и топлива)
• Цифровой индикатор частоты
для спуска и подъёма нижней буровой
• Напольный отопитель кабины
вращения привода-вращателя
штанги, шламоуловитель, система впрыска
(электрический вентилятор и радиатор
• Контроль момента вращения
масла для ударного бурения с баком 113,5 л
отопителя, в котором циркулирует
• Амортизирующий переводник для
охлаждающая жидкость двигателя)
вращательного/ударного бурения
Сбор пыли
• Функция подогрева, циркуляции и слива
• Система подачи масла (для
• Пылеуловитель серии 4500
воды в системе водяного подавления
трехшарошечных долот); 113,56 л
пыли для эксплуатации при температурах
• Водяная система подавления пыли с
• Роликовая направляющая штанги,
-40 °C с запорным клапаном, который
тремя (3) баками общим объемом 1271 л,
в сборе, установленная на буровой
управляется датчиком температуры
установленными под передней платформой
платформе (задняя платформа)
• Комплект для низких температур до -40 °C
• Водяная система подавления пыли с
• Карусельная кассета двойного назначения
баком 1514 л, установленным на верхней
--Двухскоростной вентилятор
(ударное бурение - кассета для штанг
платформе (вместо сухого пылеуловителя)
для охладителей
с трехшарошечными долотами)
Примечание: установка сухих пылеуловите-
--
Электрические нагревательные элементы
лей и водяной системы возмож-
для подогрева топливного бака, водяного
Эксплуатационные жидкости
на только при использовании
бака, охлаждающей жидкости, масляного
• Адаптер Wiggins, только для
баков, закрепленных
бака гидросистемы
заправки топлива
под платформой.
--Теплоизоляция нижней части
• Полный комплект адаптеров Wiggins
кабины и топливных баков
для рабочих жикостей (топливо,
--
Регуляторы компрессора расположены
гидравлическое масло, охлаждающая
в термоизолированном корпусе с
жидкость, моторное масло)
электрическим нагревательным элементом
• Автоматическая система смазки (34 точки)
--
Входной регулировочный цилиндр
• Система смазки резьбовых соединений
расположен в корпусе с электрическим
буровых штанг с управлением из кабины
нагревательным элементом
--
Напольный отопитель кабины -
Защита системы
электрический вентилятор и радиатор
• Дополнительные фильтры контура
отопителя, в котором циркулирует
между насосами и гидромоторами
охлаждающая жидкость двигателя
• Блок диагностики и проверки гидросистемы
--Термостекла в окнах кабины
• Выключатель, установленный на двигателе
-–
Закрытые шланги в точках поворота для
• Выключатель двигателя, доступный
работы в арктическом климате
с уровня земли
--
Морозостойкие смазочные материалы
• Вращающиеся проблесковые маячки
-–
Шланг впрыска воды (при наличии
(один на кронблоке мачты, один на кабине,
водяной системы подавления пыли)
один в передней части машины)
с теплоизолированным кожухом и
электрическим нагревателем
--
Дизельная генераторная установка 40 кВт
(54 hp) или бортовой трансформатор
для питания нагревательных элементов
(необходимо обеспечить точку
подключения на рабочей площадке)
26
Варианты дополнительного оборудования, устанавливаемого на заводе (продолжение)
Индикаторы системы
• Комплект для соответствия требованиям CE
• Комплект трехточечных ремней
• Индикатор блокировки мачты
• Специальная краска
для сиденья оператора
• Индикаторы выдвинутых домкратов
• Система камер с замкнутым контуром:
• Расходомер для водяной системы
две камеры (передняя и задняя)
подавления пыли
• Блокировка перемещения при выдвинутых
домкратах (с индикатором)
и дисплей в кабине
• Манометр в кабине
• Блокировка перемещения по положению
• Радиоприемник AM/FM, проигрыватель
• Смазочные материалы для высоких
привода-вращателя (когда буровая
компакт-дисков и разъем USB для I-pod
температур окружающего воздуха
штанга в скважине)
• C.B.-радиостанция с антенной
(масло компрессора)
• Блокировка кассеты буровых штанг
• Стекла XIR для кабины
• Смазочные материалы для высоких
температур окружающего воздуха
• Индикаторы фильтров, установленные
• Двухслойные термостекла для кабины
(гидравлическое масло)
в центральной части панели приборов
• Солнцезащитные шторки для стекол кабины
(гидросистема, компрессор, впуск воздуха)
• Таймер остановки двигателя
• Клеммы для запуска двигателя
• Панель Murphy EMS, установленная
от внешнего источника
на приборной панели кабины
Разное
• Электрический звуковой сигнал,
• Установка блока кондиционирования,
включение кнопкой в кабине
• Жгут проводов/терминал EMS
для подключения ноутбука,
отопления и создания избыточного давления
• Необслуживаемая гелевая
расположенный внутри кабины
Sigma TFR7 в стандартную кабину
аккумуляторная батарея
• Комплект зеркал (включая три
• Индикатор производительности
• Защитная решетка для бурового проема
зеркала с болтовым креплением)
бурения (Thunderbird Pacific DEI Plus)
• Страховочный трос - трос с подвижным
• Индикатор наклона в кабине
без регистратора данных
крюком на мачте и ремень для персонала
для определения продольного
• Индикатор производительности
• Блок дистанционного управления
или поперечного наклона
бурения с регистратором данных
перемещением (подвесной/с кабелем)
• Указатель температуры гидравлического
• Преобразователь с 24 на 12 вольт
для управления с земли
масла на панели приборов
• Комплект дополнительного освещения
• Подвесной блок дистанционного
• Держатель для документов внутри кабины
(5 дополнительных светодиодных
управления лебедкой (управление
фонарей, 60 Вт)
за пределами кабины)
• Шланг для продувки с насадкой
• Преобразователь, 24 В - 110 В
• Система гидравлического подъема
или 24 В - 220 В переменного тока
задней пылезащитной шторки
• Комплект механических инструментов
• Система гидравлического подъема
(номер по каталогу TV014590)
передней пылезащитной шторки
27
|
