ПРЕДОХРАНИТЕЛИ СЕРИИ ПДС И ТИПА ПД-VII. Руководство по эксплуатации ИТАК.646134.001РЭ

Настоящее «Руководство по эксплуатацииª (далее по тексту- РЭ)

предназначено для изучения конструкции и принципа действия

предохранителей, их технических характеристик, правил эксплуатации,

обслуживания, транспортирования и хранения.

Настоящее РЭ распространяется на предохранители серии ПДС и типа

ПД-VII.

Изготовитель гарантирует соответствие качества предохранителей

требованиям технических условий ТУ16-646.004-85 при соблюдении

потребителем условий эксплуатации, транспортирования, хранения и

монтажа, установленных настоящим РЭ.

Гарантийный срок эксплуатации - два с половиной года со дня ввода

предохранителей в эксплуатацию.

Гарантийный срок эксплуатации экспортных предохранителей - два

года со дня ввода предохранителей в эксплуатацию, но не более трех лет с

момента проследования их через границу государства-изготовителя.

Гарантийный срок хранения - два года со дня изготовления.

Предохранители сертифицированы и маркируются знаком

Предприятие - изготовитель:

ОАО «Кашинский завод электроаппаратурыª.

Почтовый адрес:

ул. Анатолия Луначарского, д. 1, г. Кашин, Тверская обл.,

Россия, 171640.

3

Предохранители ПДС-I исполнения У3 и О4 изготавливаются с

медным плавким элементом и без стопорного кольца.

1.2.

Технические характеристики

1.2.1.

Основные параметры, типоисполнения предохранителей

соответствуют указанным в таблице 1.

Таблица 1.

Наличие

Номинальный ток, А

Тип

Номннальное

Типоисполнение

указателя

основания

плавкой

напряжение, В

плавкой

предохранителя

сраба-

вставки

предохрани

и род тока

вставки

тывания

теля

ПВДI-1А

+

1

ПВДI-2А

+

2

350-

ПДС-I У3, О4

6,3

ПВДI-4А

+

4

380~

ПВДI-6,3А

+

6,3

ПДС-I М3

ПВДI-6,3А

+

6,3

6,3

350-

ПВДII-10А

+

10

350-

ПВДII-16А

+

16

380~

ПВДII-20А

+

20

ПДС-II М3

20

ПВД-Б10А

-

10

440-

ПВД-Б16А

-

16

380~

ПВД-Б20А

-

20

ПВДIII-25А

+

25

350-

ПДС-III М3

ПВДIII-40А

+

63

40

3X0-

ПВДIII-63А

+

63

ПВДIV-80А

+

80

ПДС-IV М3

ПВДIV-100А

+

125

100

ПВДIV-125А

+

125

ПВДV-160А

+

160

ПДС-V М3

ПВДV-200А

+

225

200

ПВДV-225А

+

225

350-

ПВДVI-260А

+

260

380~

ПДС-VI М3

ПВДVI-300A

+

350

300

ПВДVI-350А

+

350

ПВДVII-430A

+

430

ПД-VII М3

ПВДVII-500А

+

600

500

ПВДVII-600А

+

600

Примечание - Предохранители, отмеченные в таблице знаком

«+ª - с указателем срабатывания,

«-ª - без указателя срабатывания.

5

1.2.2. Рабочее положение - крепление на вертикальной плоскости.

1.2.3. Степень защиты предохранителей - IР00 по ГОСТ 14255-69.

1.2.4. Предохранители рассчитаны на крепление непосредственно на

токоведущих шинах распределительных устройств. Рекомендуемый способ

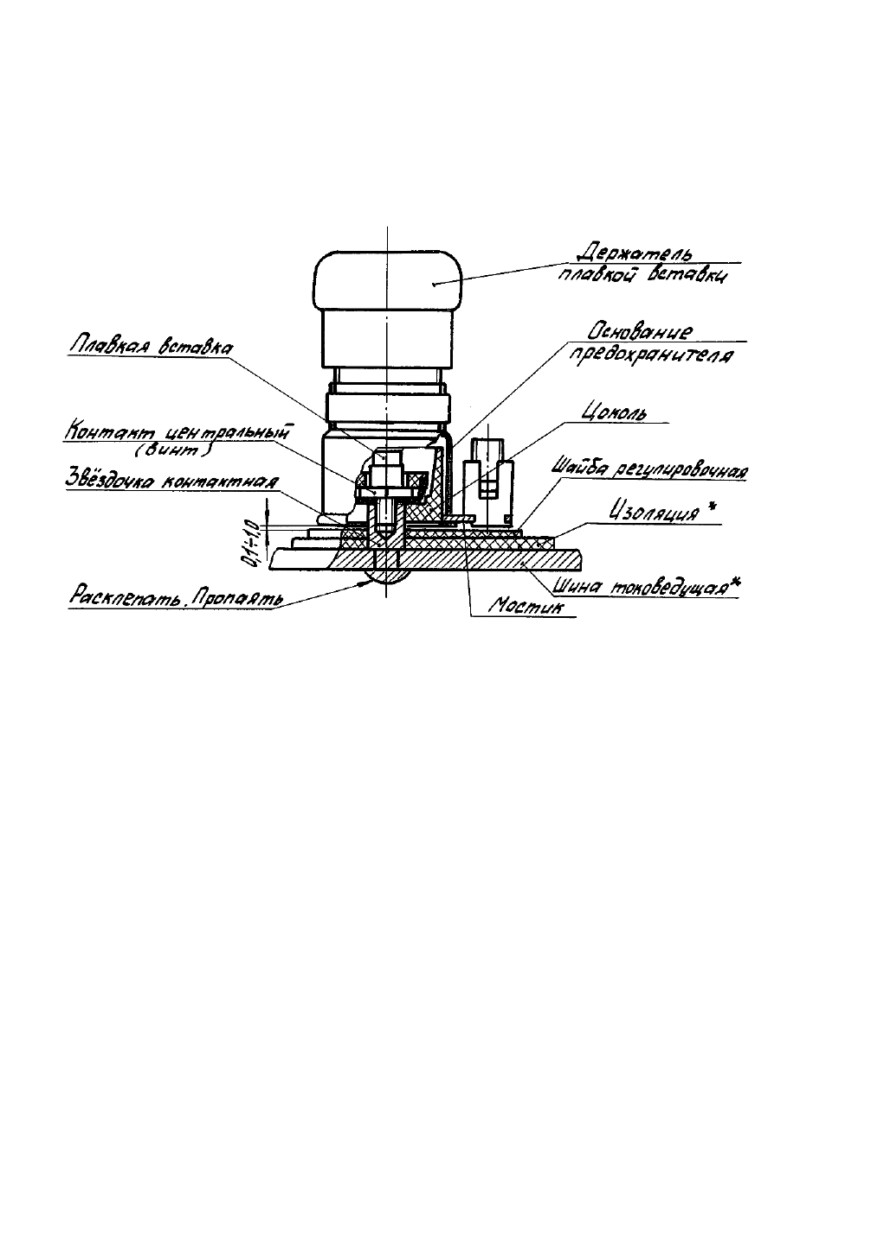

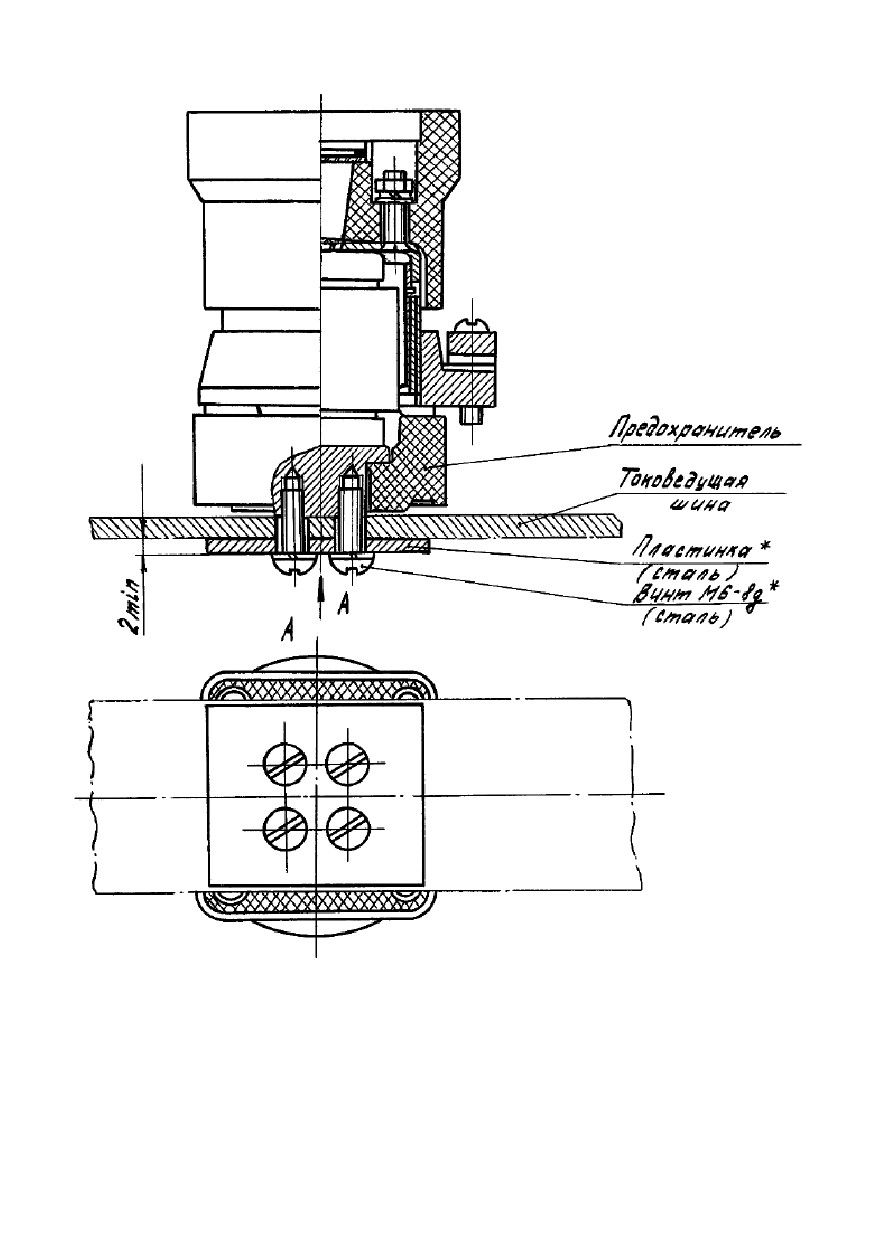

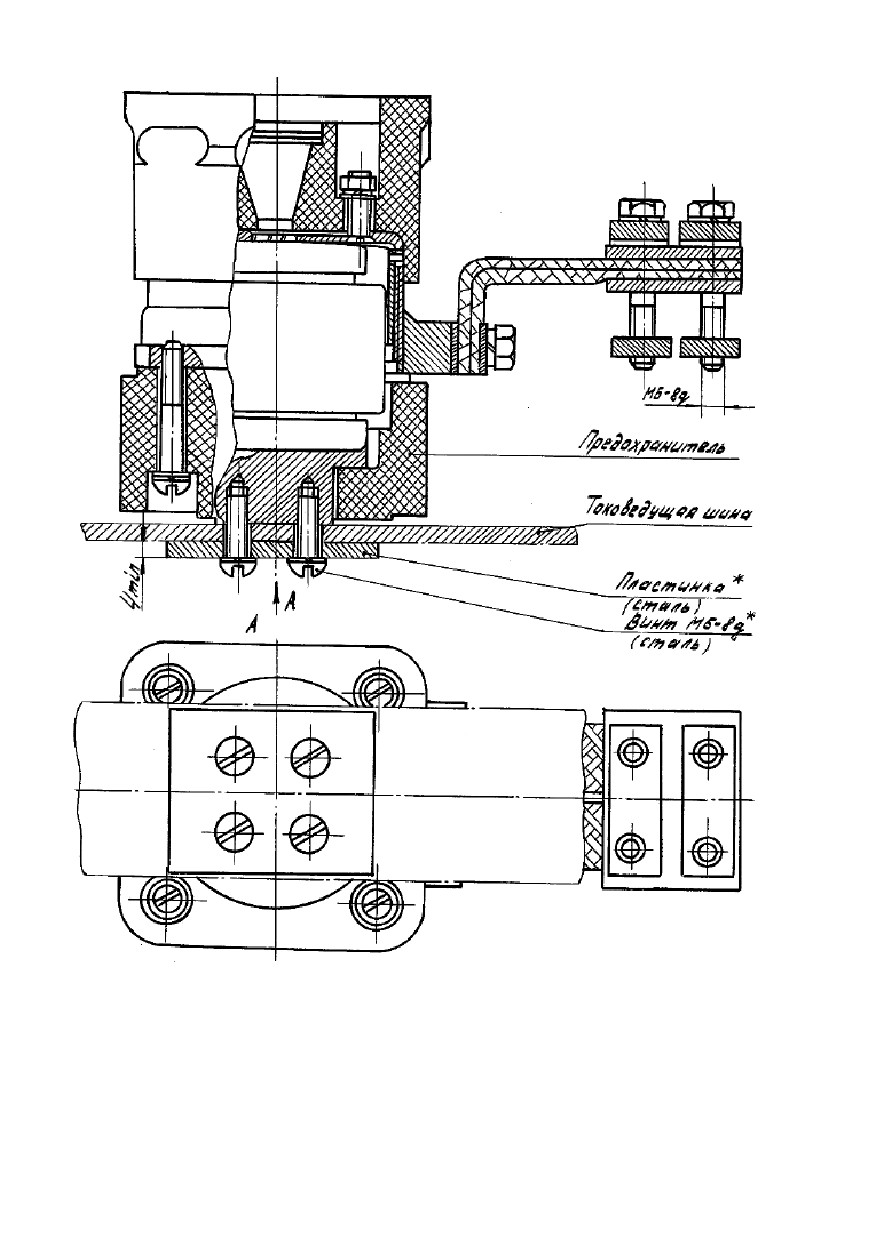

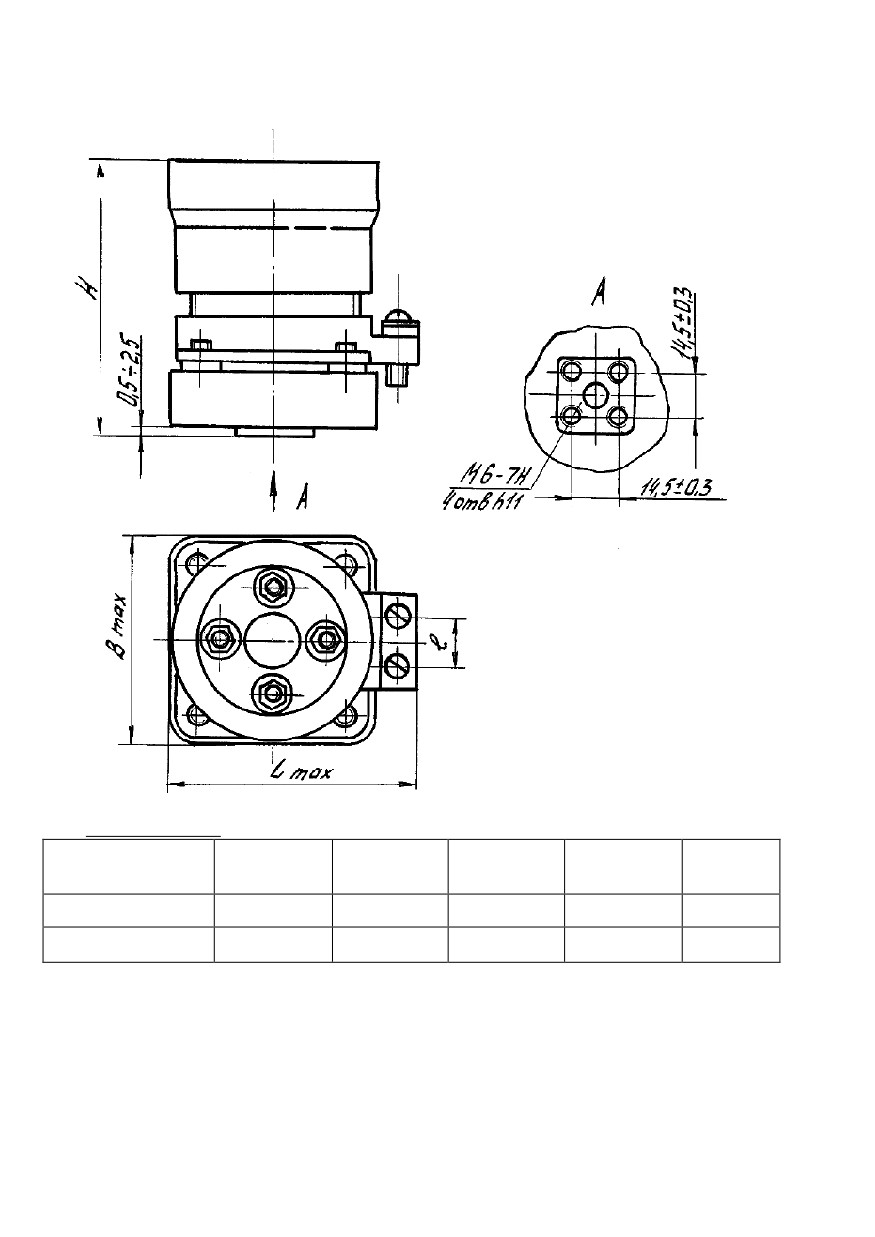

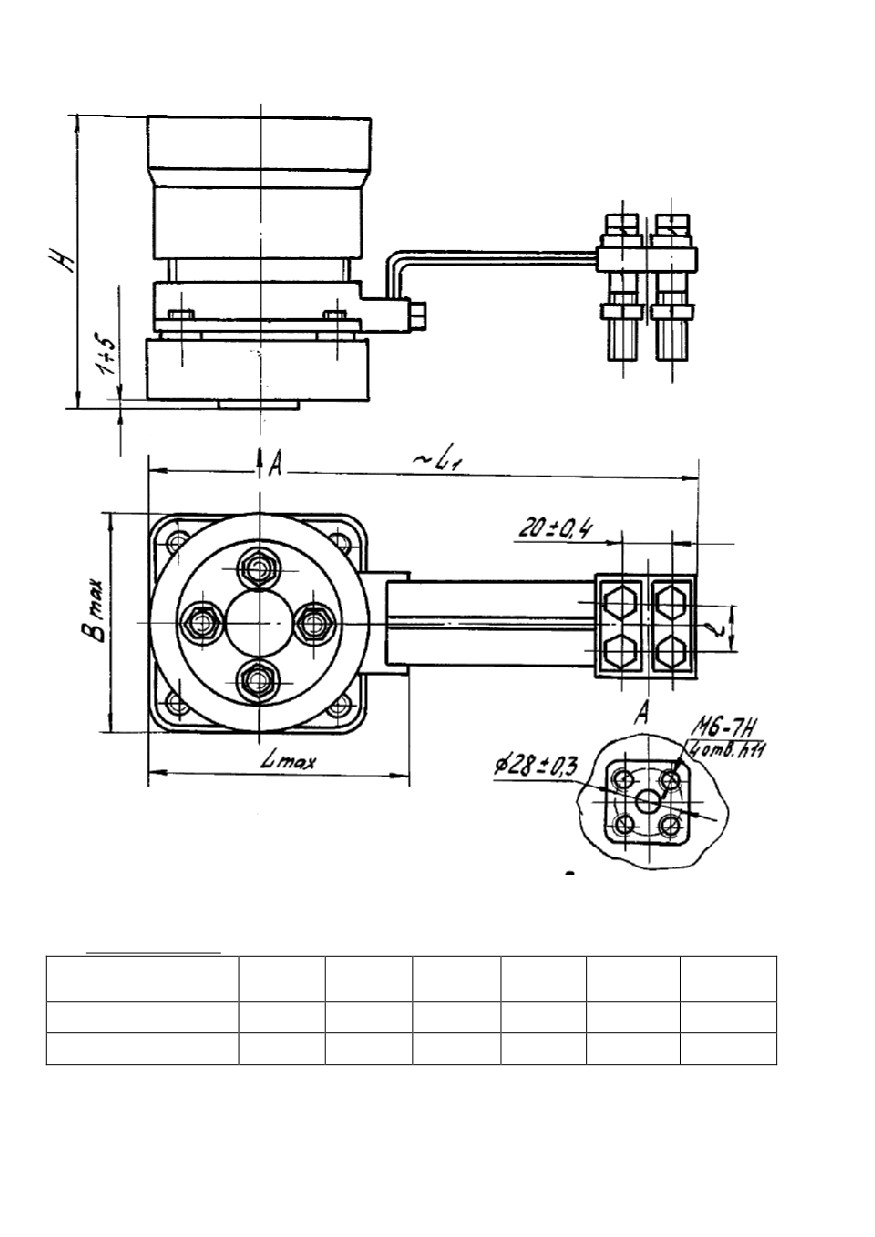

крепления предохранителей указан на рисунках приложения Г.

1.2.5. Номинальный

режим работы предохранителей

-

продолжительный.

1.2.6. Установившееся

превышение температуры выводов

предохранителей серии ПДС над температурой окружающего воздуха

(25±10) °С при номинальном режиме работы не должно быть более 60 °С,

предохранителей типа ПД-VII - 50 °С.

1.2.7. Изоляция предохранителей должна выдерживать в течение 1

мин. следующее испытательное напряжение переменного тока частоты 50

Гц;

- сухих и чистых, не бывших в эксплуатации, как в холодном, так и в

нагретом до установившейся рабочей температуры состоянии - 2 500 В;

- при испытании на влагоустойчивость - 1 250 В.

1.2.8. Сопротивление изоляции предохранителей должно быть:

- в холодном состоянии - не менее 50 МОм;

- в нагретом до установившейся рабочей температуры состоянии - не

менее 10 МОм;

- при температуре (40±2) °С и относительной влажности (95±3) %не

менее 1,5 МОм.

1.2.9. Предохранители при температуре окружающего воздуха

(25±10) °С не должны отключать электрическую цепь при протекании

условного тока неплавления в течение времени, указанного в таблице 2.

Таблица 2.

Отношение

Отношение

Номинальный ток

условного тока

условного тока

Время,

плавкой вставки, А

неплавления к

плавления к

ч

номинальному

номинальному

1

1,3

4,00

1

2; 4; 6,3; 10

1,5

2,10

1

16; 20; 25

1,4

1,75

1

40; 63

1,3

1,60

1

80; 100

1,3

1,60

2

125; 160; 200; 225

1,2

1,60

2

260; 300; 350

1,1

1.60

2

430; 500; 600

1,1

1.60

2

6

1.2.10. Предохранители должны отключать электрическую цепь при

токе отключения в пределах от условного тока плавления до наибольшего

тока отключения, указанного в таблице 3.

Предохранители типа ПДС-II с плавкими вставками ПВД-Б должны

надежно отключать токи короткого замыкания в диапазоне от 0,3 до 4 кА

постоянного тока с постоянной времени (15±2) мс.

Таблица 3.

Наибольший ток отключения кА, не менее

в цепях переменного

в цепях

Номинальный ток плавкой

тока напряжением 380

постоянного тока

вставки, А

В частоты 50 Гц при

напряжением 350

коэффициенте

В при постоянной

мощности 0,3±0,05,

времени 5 мс

действующее значение

1; 2; 4; 6,3

2

2

10, 16, 20, 25, 40, 80, 100,

20

20

125, 160, 200, 260

63, 225, 300. 350, 430, 500,

15

15

600

1.2.11. Предохранители серии ПДС типа ПД-VII с плавкими вставками

ПВД-Б и ПВД должны допускать работу в цепях с напряжением до 1,1

номинального.

1.2.12. Предохранителя серии ПДС должны соответствовать по

вибростойкости и по ударостойкости к воздействию механических ударов

одиночного действия требованиям к группе 2.1 ГОСТ В 20.39.304-76.

1.2.13. Предохранители типа ПД-VII должны выдерживать без

механических повреждений многократные удары с ускорением 70 м/сек²

при частоте от 40 до 80 ударов в минуту и вибрацию частотой 10 Гц при

амплитуде колебаний 1 мм.

1.2.14. Предохранители предназначены для работы на высоте над

уровнем моря не более 2 000 м.

1.3.

Состав изделия

1.3.1.

В комплект поставки входит:

а) предохранитель - 1 шт.;

б) шайба регулировочная (для предохранителей серии ПДС-I; ПДС-II;

ПДС-III ) - 1 шт. при указании в заказ-наряде;

в) руководство по эксплуатации "Предохранители серии ПДС и типа

ПД-VII".

1.3.2. Руководство по эксплуатации прилагается к партии

предохранителей, отправляемых в один адрес, из расчета не менее одного

7

разрушающих металлы и изоляцию.

в) превышение температуры выводов предохранителей серии ПДС

над температурой окружающего воздуха при номинальном режиме работы

не должно быть более 60 °С, предохранителей типа ПД-VII - 50 °С.

г) вибрационные нагрузки по группе условий эксплуатации М8 по

ГОСТ 17516.1-90.

2.2.

Порядок установки и подготовка к работе

2.2.1.

Осмотреть предохранитель и убедиться в его целостности. При

монтаже предохранителя проверьте правильность установки стопорного

кольца.

2.2.2. Проверить

соответствие

напряжения предохранителя

напряжению сети и тока плавкой вставки фактической токовой нагрузке

электрооборудования.

2.2.3. Крепление основания предохранителя производить на шине.

Способы крепления даны в приложении Г.

2.2.4. Присоединяемые концы медных проводов должны быть

облужены.

Номинальные сечения проводников приведены в таблице 4.

Таблица 4.

Номинальный ток плавкой вставки,

Номинальное сечение

А

монтажных проводов, мм2

6; 10

1,0

16; 20

1,5

25

2,5

40

6,0

63; 80

16,0

100; 125

25,0

160

35,0

200; 225

70,0

260; 300

95,0

350

150,0

430

185,0

500

240,0

600

300,0

2.2.5. После монтажа основания вверните держатель с плавкой

вставкой.

9

3. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

3.1.

Общие указания

3.1.1.

Предохранители необходимо периодически подвергать

осмотру, при этом:

- удалить пыль и грязь со всех частей предохранителя;

- проверить состояние винтовых соединений, при необходимости

подтянуть их.

3.1.2. Заменить плавкую вставку в случае перегорания, для чего,

вывернуть головку предохранителя, заменить плавкую вставку и ввернуть

головку предохранителя после устранения причин, вызвавших отключение

цепи.

3.2.

Меры безопасности

3.2.1.

Все работы, связанные с монтажом и профилактическими

работами допускается проводить техническому персоналу, имеющему-

допуск к электрическим установкам.

3.2.2. Смену плавких вставок производить только при отсутствии

напряжения на контактных зажимах предохранителя.

3.2.3. Для

предотвращения случайных прикосновений к

токоведущим

деталям

предохранителей

последние

должны

устанавливаться в шкафах, коробках распределительных или иметь

специальное ограждение.

3.3.

Консервация

3.3.1.

Консервации предохранители не подлежат.

4. ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

4.1.

Условия транспортирования и хранения предохранителей и

допустимые сроки сохраняемости до ввода в эксплуатацию должны

соответствовать указанным в таблице 5.

Таблица 5.

Обозначение условий

транспортирования в части

воздействия

Обозначение

Допустимые сроки

условий

климатических

сохраняемости в

Вид поставок

хранения по

механических

факторов - такие

упаковке

ГОСТ 15150-

факторов по

как условия

поставщика, год

69

ГОСТ 23216- 78

хранения по ГОСТ

15150-69

1 Внутригосудар-

Л

5

2

1

ственные

10

Продолжение таблицы 5.

Обозначение условий

транспортирования в части

воздействия

Допустимые

Обозначение

сроки

климатических

условий

Вид поставок

сохраняемости в

механически

хранения по

факторов - такие

упаковке

х факторов

ГОСТ 15150-69

как условия

по ГОСТ

поставщика, год

хранения по

23216- 78

ГОСТ 15150-69

2 Внутригосударст-

венные в районы

Крайнего Севера и

С

2

2

1

труднодоступные

районы по ГОСТ

15846-79

3 Экспортные в районы

С

2

2

1

с умеренным климатом

4 Экспортные в районы

с тропическим

С

2

2

1

климатом

5. УТИЛИЗАЦИЯ

Содержание в предохранителях цветных металлов приведено в таблице

6.

Таблица 6.

Масса металла,

Типоисполнение

Наименование металла,

содержащегося в

предохранителя

сплава

предохранителе, кг

Латунный прокат

0,031

ПДС-I

Бронзовый прокат

0,003

Латунный прокат

0,054

ПДС-II

Бронзовый прокат

0,004

Латунный прокат

0,075

ПДС-III

Бронзовый прокат

0,004

Латунный прокат

0,217

ПДС-IV

Бронзовый прокат

0,011

Латунный прокат Бронзовый0,283

ПДС-V

прокат

0,012

11

Продолжение таблицы 6.

Масса металла,

Типоисполнение

Наименование металла,

содержащегося в

предохранителя

сплава

предохранителе, кг

Латунный прокат

0,620

ПДС-VI

Бронзовый прокат

0,025

Медный прокат

0,018

Латунный прокат

0,872

ПД-VII

Бронзовый прокат

0,031

Медный прокат

0,020

12

Приложение А

(справочное)

Структура обозначения предохранителя

ХХХ

-

Х

Х

Х

1

4

5

6

2

3

1

Серия

2

Тип

3

Типоисполнение

4

Цифра - условное обозначение габарита (I, II, III, IV, V, VI,

VII)

5

Буква - условное обозначение климатического исполнения

по ГОСТ 15150-69 (М, Т) (У, О)

6

Цифра - условное обозначение категории размещения по

ГОСТ 15150-69 (3), (4)

13

Приложение Б

(справочное)

Структура обозначения плавкой вставки

ПВД

Х

-

Х

1

2

3

4

1

Тип. Буквы ПВД обозначают: Плавкая вставка диацед

2

Цифра - условное обозначение габарита плавкой вставки

I - первый (1; 2; 4; 6,3А)

II - второй (10; 16; 20А)

III - третий (25; 40; 63А)

IV - четвертый (80; 100; 125А)

V - пятый (160; 200; 225А)

VI - шестой (260; 300; 350А)

VII - седьмой (430; 500; 600А)

3

Номинальный ток в амперах

4

Типоисполнение

14

Приложение В

(обязательное)

Габаритные, установочные, присоединительные размеры и масса

предохранителей

Допускается применение винта с головкой.

Размеры в мм

dmax

Тип

при

Масса,

Н

Дmах

Lmax

□в

предохранителя

полной

кг

затяжке

ПДС-I

70,5±3

31

42,5

6

1,0

0,086

ПДС-II

82,5±3

40

54,0

9

1,0

0,160

ПДС-III

82,5±3

45

65,0

9

1,5

0,215

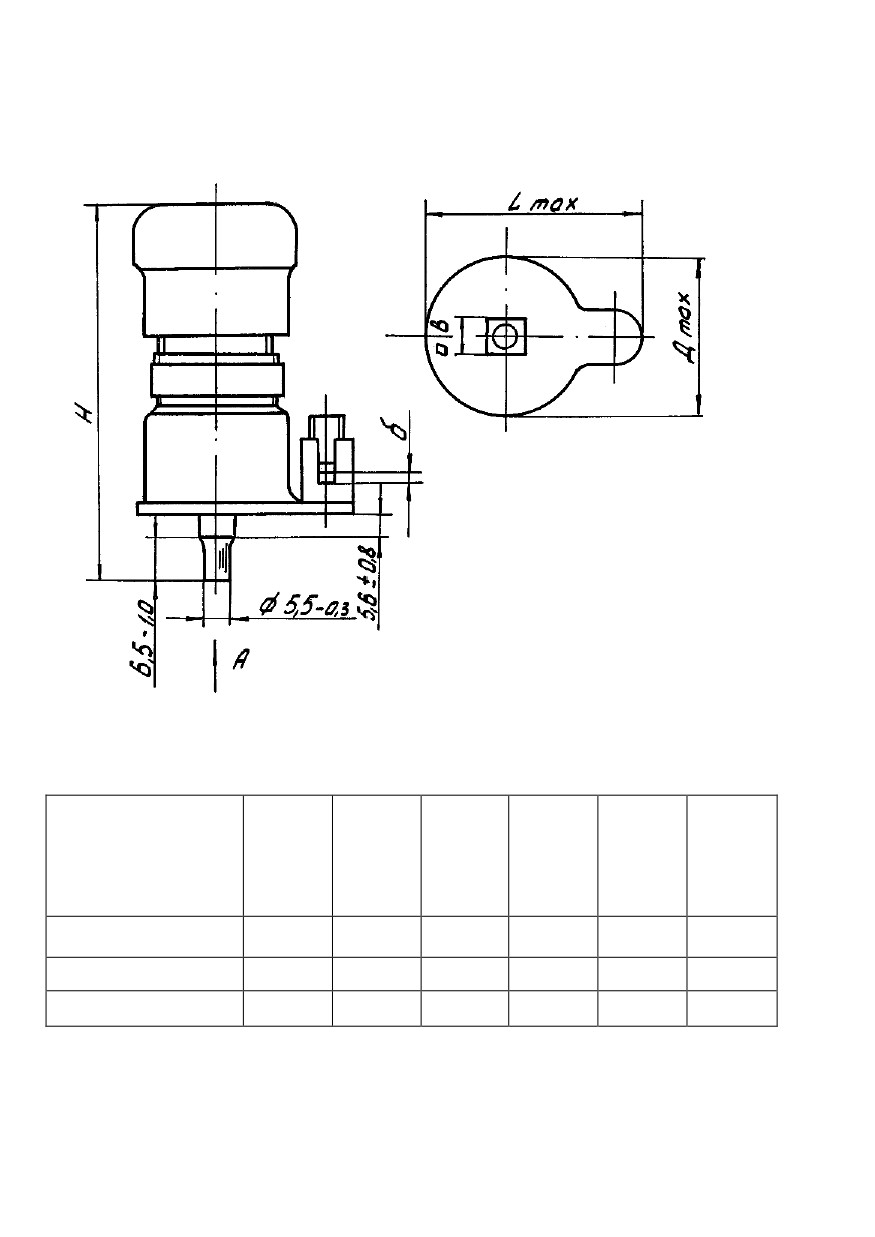

Рисунок В.1 - Предохранители типов ПДС-I, ПДС-II, ПДС-III.

15

Продолжение приложения В

Размеры в мм

Тип

Масс

Н

Вmах

Lmax

l

предохранит

а,

ПДС-IV

107±3,

74

84

18±0,5

1,20

ПДС-V

107±3,

80

95

24±0,5

1,65

5

Рисунок В.2- Предохранители типов ПДС-IV, ПДС-V.

16

Продолжение приложения В

Размеры в мм

Тип

Масса,

Н

Вmах

Lmax

~L1

l

предохранителя

кг

ПДС-VI

132

93

108

220

27±0,3

2,6

ПДС-VII

132

113

132

290

33±0,8

3,8

Рисунок В.3 - Предохранители типов ПДС-VI, ПД-VII.

17

Приложение Г

(обязательное)

Рекомендуемый способ крепления предохранителей

1. Цилиндрический, рифленый конец контактной звездочки (вынутой

из предохранителя) впрессовать в отверстие токоведущей шины,

расклепать и пропаять твердым припоем.

2. На звездочку надеть основание предохранителя, при этом

предварительно совместить выступ на цоколе с углублением в мостике, а

также предусмотреть надежную изоляцию его от токоведущей шины.

3. Для обеспечения надежного контакта должен быть обеспечен

осевой люфт основания предохранителя в пределах

0,1÷1,0 мм при

полностью затянутом контактном винте в звездочке.

Примечание: Для устранения чрезмерной шаткости предохранителя и

обеспечения указанного люфта в комплект поставки входит шайба

регулировочная, под которую разрешается подкладывать дополнительные

регулирующие шайбы.

4.

* В комплект поставки не входят.

Рисунок Г.1 - Предохранители типов ПДС-I, ПДС-II, ПДС-III.

18

Продолжение приложения Г

1 .* В комплект поставки не входят.

Рисунок Г.2 - Предохранители типов ПДС-IV, ПДС-V.

19

Продолжение приложения Г

1 .* В комплект поставки не входят

Рисунок Г.3 - Предохранители типов ПДС-VI, ПД-VII.

20

///////////////////////////////////////
