Оформление чертежей. Тест (2018 год)

Блок 1

1. Чему равна высота строчных букв шрифта размера 7?

2. Укажите изображение детали, изготовленной из металла:

3. Укажите изображение детали, на котором даны размерные линии для фаски под углом 30 градусов.

4. На каком из чертежей показано рекомендуемое расположение размерных чисел?

5. Укажите изображение детали, на котором можно задать размеры фаски по типу А´45град.

6. Укажите изображение, на котором нанесен знак уклона.

7. Укажите масштаб увеличения.

8. Укажите чертеж, на котором неверно отмечен центр окружности.

9. Какая линия применяется для изображения невидимого контура?

10. На каком изображении показан невидимый контур детали?

11. Укажите деталь, имеющую коническую поверхность.

12. На каком из чертежей, кроме размера диаметра отверстий, нужно указывать их количество?

Блок 3. Записать числовые значения размеров по указанным характеристикам

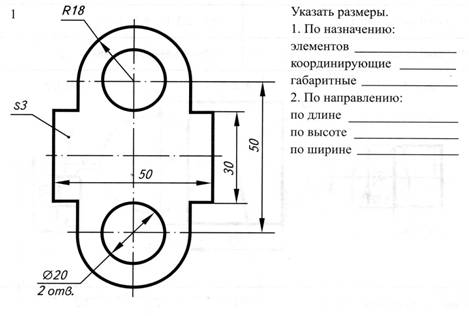

1.

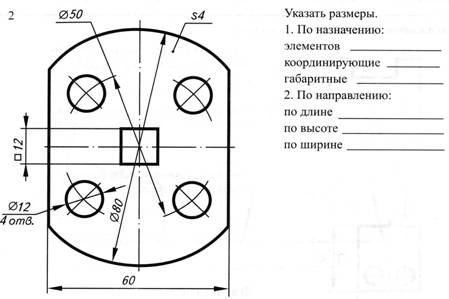

2.

Блок 2
1. В каких единицах измерения указывают на рабочих чертежах линейные размеры – мм, см, м, дм?
2. Какое количество размеров должно быть представлено на чертеже – Минимальное, но достаточное для изготовления и контроля изделия. Максимальное. Минимальное?
3. Как указать размеры нескольких одинаковых элементов изделия (отверстия, фасок и т.д.) – Один раз с указанием количества этих элементов. Столько раз сколько элементов. Указать только размер одного элемента. Указать только количество элементов.
4. Какие размеры имеет формат А4?
5. Какие размеры имеет формат А3?
6. Какие размеры имеет основная надпись формы 1?
7. Отношение длин отрезков на чертеже, плане и других изображениях к длинам соответствующих им отрезков в натуре, называется – Масштабом. Модулем Передаточным числом. Моментом. Квалитетом?
8. Какой знак ставят перед численным значением при обозначении радиуса?
9. Какой знак ставят перед числовым значением при обозначении диаметра?
10. Размер шрифта определяется …?
11. Расстояние между параллельными размерными линиями должно быть …?
12. Минимальное расстояние между размерной линией и линией контура детали должно быть …?
13. Каким знаком допускается указывать толщину детали – S, l?
