Система Scher-Khan UNIVERSE 2. Руководство по эксплуатации

при нарушении зон охраны

•Индикация состояния системы в личном кабинете

и мобильном приложении

•Ведение во внутренней памяти системы и сохранение на сервере

журнала тревог и событий с географической и временной привязкой

•Прослушивание салона автомобиля

•Встроенное резервное питание

•Оповещение о неисправности аккумулятора автомобиля

•Управление системой с помощью модуля Коммандер

Телематические функции системы Scher-Khan UNIVERSE 2:

•Функция предупреждения об отсутствии GSM-связи (контроль канала)

•Определение координат автомобиля при помощи спутников

систем ГЛОНАСС (GPS) и сохранение маршрутов движения

на сервере www.mf-t.ru

•Получение и сохранение на сервере диагностической информации о

состоянии автомобиля в автоматическом режиме

•Флит-менеджмент, статистическая и онлайн-обработка

передвижений транспорта

Технические особенности системы Scher-Khan UNIVERSE 2:

•Возможность подключения к цифровым шинам автомобиля

(CAN, K-LINE)

•Обновление версии ПО процессорного блока через интернет

•Закрытый (защищенный) протокол передачи данных между сервером

и устройством

•Низкое энергопотребление - до месяца работы в режиме охраны

(мониторинга)

•Электронная защита выходов от перегрузки

Технические параметры

Параметры

Пределы

Ток потребления в дежурном режиме (мА)

< 40

Напряжение питания основного блока (В)

от 9 до 24

Диапазон рабочих температур (°С)

от -40 до +85

Нагрузочная способность выходов (мА)

до 250

Выход на сирену (А)

до 1,5

Напряжение срабатывания отрицательных входов (В)

менее 0,4

Напряжение срабатывания положительных входов (В)

более 9

Время работы от встроенного аккумулятора (ч)

не менее 6

Элемент питания метки

CR2032

Срок службы элемента

2 года*

Система шифрования данных

AES 128

*Исходя из 4-х часов эксплуатации автомобиля в течение дня.

Комплектация

1. Процессорный блок (исполнение корпуса IP-40)

1 шт.

2. Брелок-метка (с элементом питания)

2 шт.

3. Громкоговоритель (с кабелем)

1 шт.

4. Модуль КОММАНДЕР (с кабелем)

1 шт.

5. Антенна ГЛОНАСС/GPS (с кабелем)

1 шт.

6. Антенна GSM (с кабелем)

1 шт.

7. Жгут питания системы и подключения CAN-шины

1 шт.

8. Жгут подключения аналоговых выходов

1 шт.

9. Жгут подключения аналоговых входов

1 шт.

10. Реле блокировки двигателя (с колодкой)

1 шт.

11. Пластиковая карта с регистрационными данными

1 шт.

12. Инструкция по установке

1 шт.

13. Инструкция по эксплуатации

1 шт.

14. Наклейка для модуля КОММАНДЕР

1 шт.

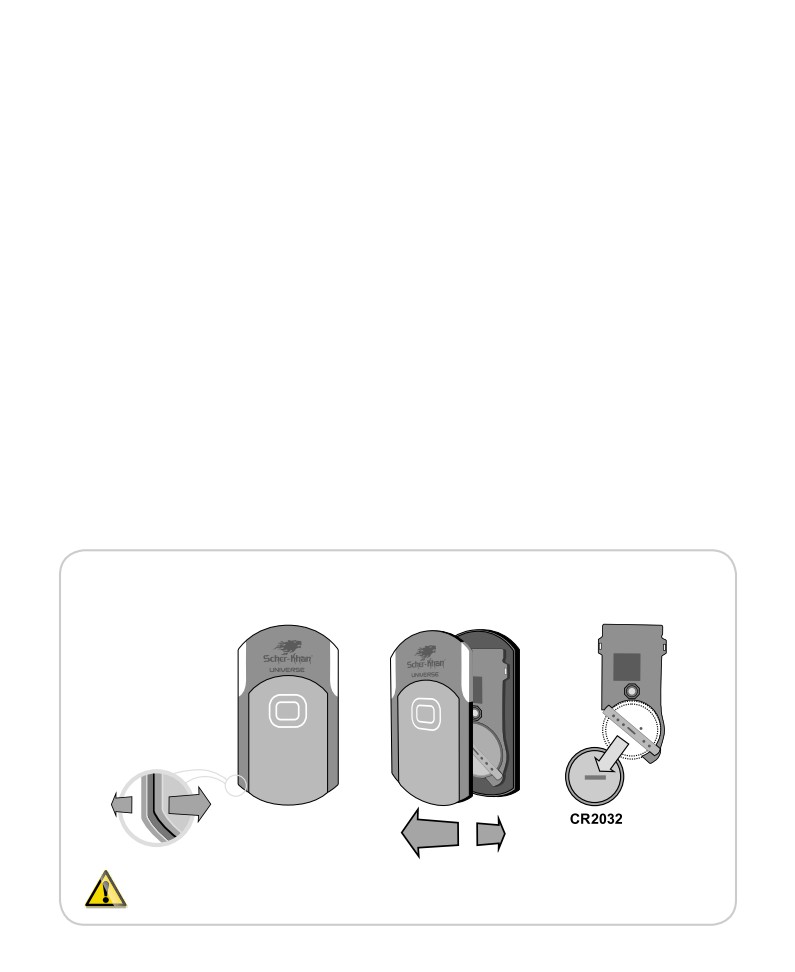

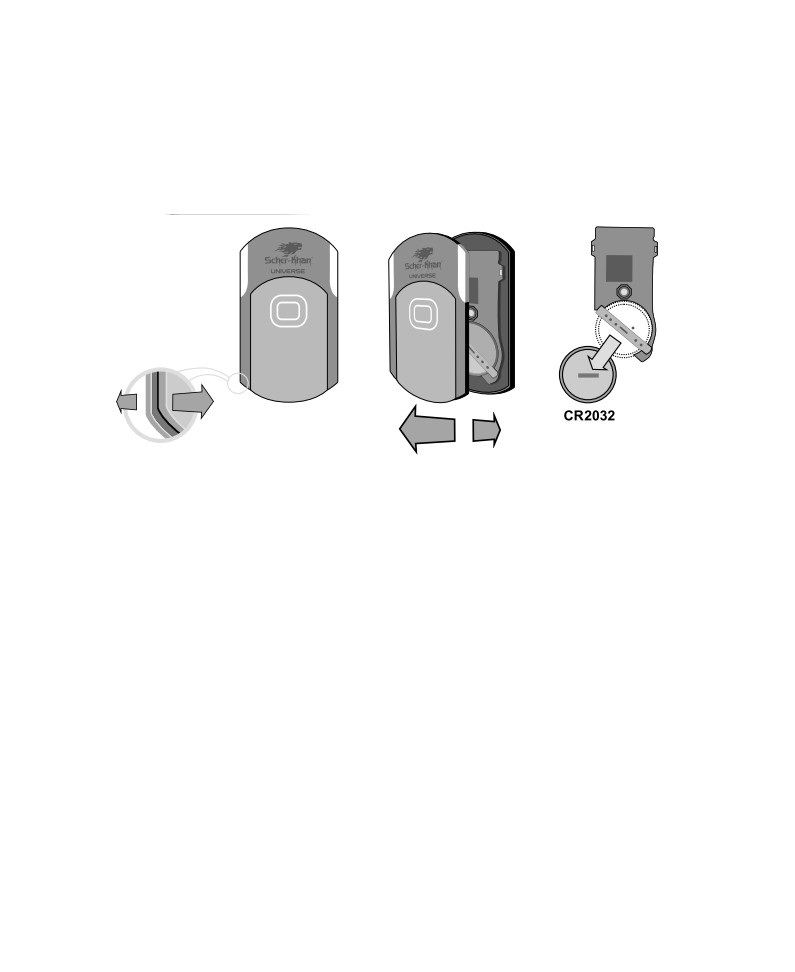

Схема замены элемента питания

Последовательность действий по замене элемента питания приводится

в разделе «Справочная информация» на стр. 42.

Порядок действий при получении автомобиля

В системе Scher-Khan UNIVERSE 2 предусмотрен

«Демонстрационный

режим», который позволяет осуществлять проверку работоспособности системы в

максимально наглядной форме.

Вход в «Демонстрационный режим» доступен пользователю с помощью

модуля КОММАНДЕР до проведения процедуры регистрации пользователя в

личном кабинете.

Вход в «Демонстрационный режим»

Вход в «Демонстрационный режим» доступен из режима «Снято с охраны».

Нажмите и удерживайте

1 Ко

ммандер

шаг

3 сек.

Дождитесь приветствия системы:

Вас приветствует система UNIVERSE!

Система сообщает свое текущее состояние, например:

Режим охраны выключен.

Автомобиль готов к поездке*

Затем следует напоминание:

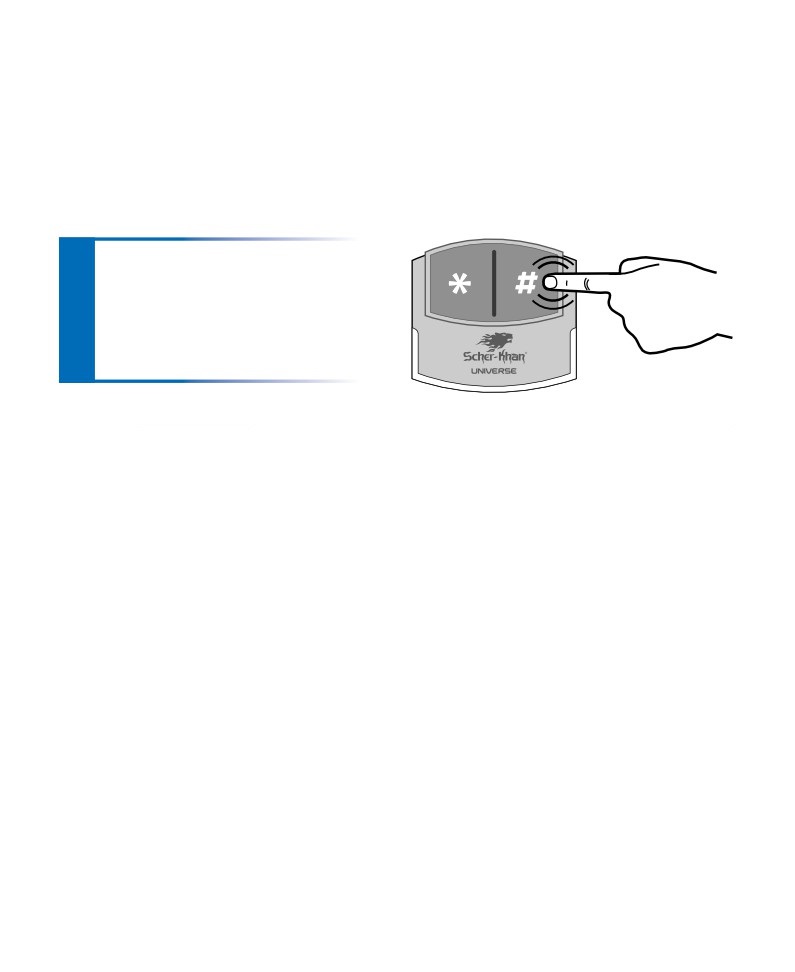

Для выполнения команды нажмите (#).

Для перехода к следующей команде нажмите ( )

*Если автомобиль на открытом пространстве. Если автомобиль находится в помещении, система сообщит:

«Навигационные спутники не обнаружены». Кроме того, при отсутствии соединения с сервером система сообщит:

«Нет соединения с сервером».

Короткими нажатиями ( )

2 выберите команду «Перейти в демонстрационный

шаг

режим»

0,5 сек.

Выполните

3 команду, нажав (#)

шаг

0,5 сек.

Система сообщает о переходе в «Демонстрационный режим»:

Команда выполнена.

Демонстрационный режим

Проверка работоспособности охранных зон системы

Для удобства восприятия не оказывайте воздействия на несколько охранных

зон одновременно. Давайте возможность системе проговаривать все сообще­

ния целиком. Последовательность выполнения шагов проверки с 1 по 7 может быть

произвольной. Приводимый ниже порядок действий носит рекомендательный

характер, гарантирующий проверку работоспособности системы в полном объеме.

Откройте водительскую две

Двери открыты

1

шаг

ательно проверьте реакцию системы на открытие всех

дверей. Перед проверкой каждой следующей двери

е предыдущую открытую дверь.

Откройте капот

Капот открыт

2

шаг

Откройте багажник

(или пятую дверь*)

Багажник открыт

3

шаг

* Зависит от типа кузова автомобиля и подключения.

Включите зажигание**

Зажигание включено

4

шаг

**Не более чем на 15 сек.

Система распознает как появление воздействия на охраняемую зону, так и его

прекращение (с выдачей соответствующего голосового сообщения). Перед

проверкой очередной охранной зоны прекращайте воздействие на предыдущую

охранную зону.

проверка

работоспособности датчика-акселерометра

Ударьте по автомобилю*

Тревога!

Удар

по автомобилю

5

шаг

*Удар наносится по жесткой части автомобиля, способной выдержать удар средней силы без возникновения

следов деформации.

Перекатите автомобиль**

Тревога!

Наклон

или перемещение

6

автомобиля

шаг

**Расстояние,

ивности движения и от настройки

чувствительности датчика перемещения. Будьте готовы остановить автомобиль в нужный момент, учитывая большую

инерцию движения. При выключенном двигателе для торможения требуется значительное усилие на педаль тормоза.

Измените угол наклона авто

Тревога!

Наклон

или перемещение

7

автомобиля

шаг

***Воспользуйтесь стояночным тормозом для обеспечения неподвижного состояния автомобиля,

затем, с помощью домкрата, изменяйте угол наклона автомобиля до момента отрыва колеса от поверхности.

Настройка чувствительности датчика-акселерометра осуществляется только

при закрепленном состоянии процессорного блока в салоне автомобиля.

Предварительная настройка осуществляется при монтаже системы. Пользователь

имеет возможность скорректировать чувствительность из личного кабинета.

Система Scher-Khan UNIVERSE 2 может выполнять команды, полученные от раз-

личных источников управления (не считая основного способа управления брелоками-

метками). Необходимо убедиться в том, что управление системой из личного кабинета

и при помощи мобильного приложения будет доступно после регистрации пользовате-

ля на портале www.mf-t.ru и добавления системы в список автомобилей.

Проверка работоспособности выходов системы

Проверка выходов системы осуществляется в автоматическом режиме.

Захлопните все двери и не покидайте салон автомобиля до окончания проверки.

Шаг 8 запускает режим проверки выходов. В процессе проверки система

будет воспроизводить голосовые сообщения, подсказывающие пользователю

дальнейшие действия.

Запустите двигатель автомобил

Зажигание

включено

При наличии сигнала +12 В на входе зажигания более 15 секунд система

переходит к проверке выхода блокировки двигателя, предварительно

сделав голосовое предупреждение

Внимание! Двигатель

будет заблокирован

8

через 5 секунд.

шаг

Движение автомобиля

во время работы

световой и звуковой

индикации запрещено!

Через 5 секунд система выдаст сооб

Работа двигателя

запрещена

При правильном подключении блокировки двигатель автомобиля будет

остановлен.

После включения блокировки двигателя система будет подавать короткие

звуковые сигналы сиреной и мигать световой индикацией (штатными фонарями

автомобиля).

Затем следует подсказка системы:

Для продолжения выключите зажигание

Для продолжения тестировани

выключите зажигание*. Систем

Центральный замок будет

перейдет к проверке выходов Ц

закрыт через 5 секунд.

Не выходите из автомобиля

выключением зажигания проверьте, чтобы все двери

лностью закрыты. Не покидайте салон автомобиля до

9

Замки автомобиля закроются

завершения проверки работоспособности ЦЗ.

шаг

Центральный замок будет

открыт через 5 секунд.

Не выходите из автомобиля

Замки автомобиля откроются

Нижеследующее голосовое сообщение информирует, что автоматический

режим проверки выходов завершен и можно переходить к следующему этапу

проверки.

Позвоните на номер телефона системы

Вы можете повторить проверку каждого выхода системы отдельно, выполнив

соответствующую команду в голосовом меню модуля Коммандер.

Выход

Команда

Выход сирены

Включить тревогу

Выход световой индикации

Выход запирания ЦЗ

Закрыть ЦЗ

Выход отпирания ЦЗ

Открыть ЦЗ

Выход отпирания багажника

Отпереть багажник

Проверка работоспособности GSM-модема

и GPS / ГЛОНАСС-приемника

В «Демонстрационном режиме» система Scher-Khan UNIVERSE 2 отвечает на

звонки, поступившие с любого произвольного номера мобильного телефона.

Дозвонившийся по номеру системы абонент может прослушать сообщение:

Вас приветствует система UNIVERSE!

Система сообщает свое текущее состояние:

Демонстрационный режим*

*Если автомобиль на открытом пространстве. Если автомобиль находится в помещении, система сообщит:

«Навигационные спутники не обнаружены». Кроме того, при отсутствии соединения с сервером система сообщит:

«Нет соединения с сервером».

Затем следует напоминание:

Для выполнения команды нажмите (#).

Для перехода к следующей команде нажмите ( )

В голосовом меню телефона доступна команда «Включить громкую связь»,

которая позволяет проверить работоспособность микрофона и громкоговорителя

в автомобиле. Для проверки необходимо два человека. Человек, осуществляющий

звонок на номер системы Scher-Khan UNIVERSE 2, должен находиться на удалении

от автомобиля, помощник должен сидеть на водительском месте. По окончании

телефонного соединения с системой Scher-Khan UNIVERSE 2 на номер телефона, с

которого поступил звонок, будет отправлено SMS.

Демонстрационный режим.

Напряжение бортовой сети 11,5 В

Проверка работоспособности GSM-модема и GPS/ГЛОНАСС-приемника

завершает проверку системы Scher-Khan UNIVERSE 2 в целом.

Основным назначением «Демонстрационного режима» является провер-

ка правильности функционирования системы Scher-Khan UNIVERSE 2 до-

ступным для пользователя способом. При наличии пунктов проверки, давших

неудовлетворительный результат, пользователь должен обратиться к мастеру,

осуществляющему сдачу автомобиля, за разъяснениями. Явные погрешности в

настройках или логике работы системы Scher-Khan UNIVERSE 2 устраняются со-

трудниками сервисного центра на месте.

Выход из «Демонстрационного режима»

С помощью модуля КОММАНДЕР осуществите выход из «Демонстрационного

режима».

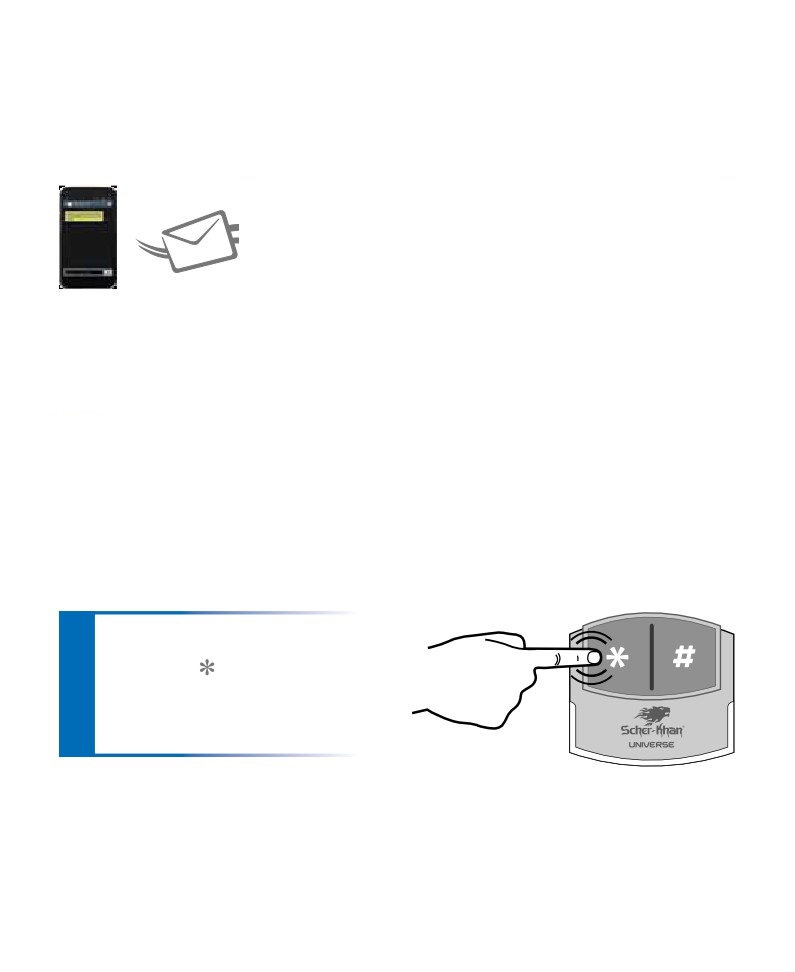

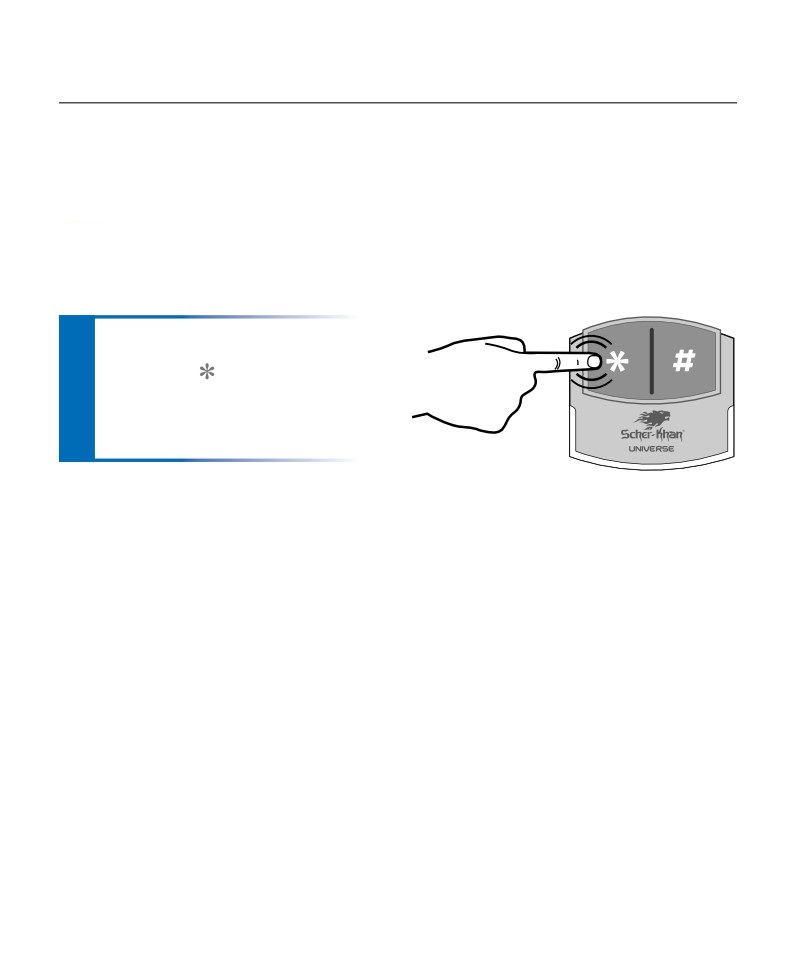

Нажмите и удерживайте

1 клавишу () на модуле

Коммандер

шаг

3 сек.

Дождитесь приветствия системы:

Вас приветствует система UNIVERSE!

Система сообщает свое текущее состояние, например:

Демонстрационный режим*

*Если автомобиль на открытом пространстве. Если автомобиль находится в помещении, система сообщит:

«Навигационные спутники не обнаружены». Кроме того, при отсутствии соединения с сервером система сообщит:

«Нет соединения с сервером».

Затем следует напоминание:

Для выполнения команды нажмите (#).

Для перехода к следующей команде нажмите ( ).

Для выхода из голосового меню

включите зажигание

Короткими нажатиями ( )

2 выберите команду

«Выйти из демонстрационного

шаг

режима»

0,5 сек.

Выполните

3 команду, нажав (#)

шаг

0,5 сек.

Система сообщает о выходе из «Демонстрационного режима»:

Команда выполнена

Регистрация владельца автомобиля

Регистрация владельца необходима при покупке автомобиля, оснащенного си-

стемой Scher-Khan UNIVERSE 2. После правильного выполнения всех инструкций

доступ к управлению системой остается только у владельца автомобиля. После реги-

страции владельца на сервере www.mf-t.ru становится возможным online-управление

из личного кабинета с поддержкой всех телематических и охранных функций.

Каждое включение зажигания, если отсутствует регистрация владельца,

будет сопровождаться голосовым сообщением системы и серией вспышек

световой индикации автомобиля.

Режим ограниченной функциональности.

Возможности оповещения и управления при помощи

сотовой связи будут доступны после регистрации

системы в личном кабинете

Эксплуатация системы без проведенной процедуры регистрации нежела-

тельна! Невыполнение данного пункта снимает всякую ответственность с

производителя системы за ограниченную функциональность изделия.

В состав комплектации входит пластиковая карточка, на которой под защитным

слоем хранятся регистрационный ключ и ПИН-код Вашего экземпляра системы.

Они потребуются Вам для регистрации и управления системой. Пользователь

может изменить ПИН-код в личном кабинете.

Внимание! При получении карточки проверяйте целостность защитного слоя!

В новой системе (при покупке нового автомобиля) защитный слой должен

быть неповрежденным!

Нажмите кнопку

Зайдите на сервер

www.mf-t.ru

Войти в систему

, затем

в открывшейся вкладке нажмите

Регистрация

1

Все поля обязательны для заполнения

шаг

*Логин - латинский набор символов (не меньше

шести, не больше двадцати символов) без учета

*Логин:

регистра, например, ivanov_ivan_ivanovih

**Пароль:

**Пароль - латинский набор символов (не меньше

Подтвердите пароль:

семи, не больше тридцати двух символов), в

котором должны обязательно присутствовать

E-mail:

одна заглавная буква и одна цифра, например,

Mazda6_machine

Зарегистрироваться

Добавление автомобиля в личном кабинете

После успешной регистрации на сервере появляется возможность добавить

автомобиль в Ваш личный кабинет. С этого момента станет доступным:

•online-управление системой

•online-настройки пользовательских функций системы

•получение и обработка телематической информации

Для добавления нового автомобиля в личном кабинете

нажмите кнопку «Мой автомобиль», затем кнопку

«Добавить автомобиль». В открывшемся окне заполните

два текстовых поля:

2

*Серийный номер:

xxxxxxxxxx

шаг

**Регистрационный ключ:

xxxxxxxxxxx

*Находится на Гарантийном талоне, а также на корпусе процессорного блока.

**Можно узнать, стерев защитный слой с поля «Регистрационный ключ» на пластиковой карте.

Удаление автомобиля из личного кабинета осуществляется при продаже ав-

томобиля новому владельцу. Все телематические данные, накопленные в ходе

эксплуатации автомобиля прежним владельцем, могут сохраняться в его личном

кабинете.

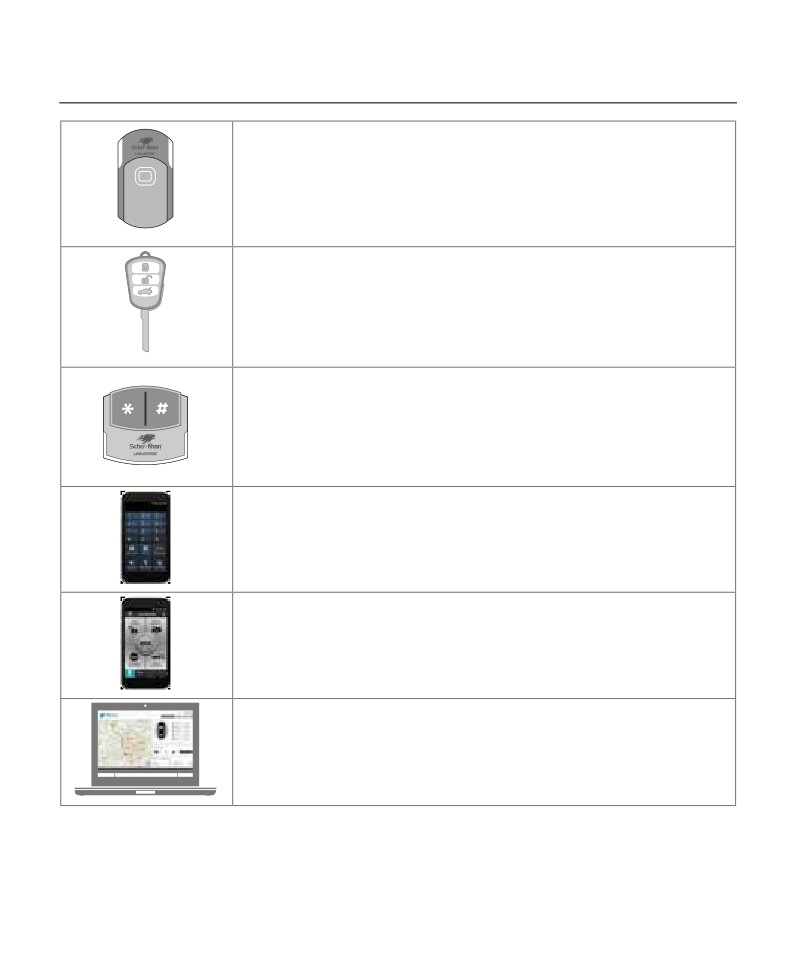

Способы управления системой Scher-Khan UNIVERSE 2

Брелок-метка является основным источником управления

системой Scher-Khan UNIVERSE 2. Включение (выключение)

режима «Охрана» осуществляется с помощью нажатий кнопки

брелока-метки. При каждом включении зажигания и при начале

движения система контролирует наличие метки*.

Для большинства автомобилей, оснащенных штатной охранной

системой (центральным замком), осуществляется поддержка

управления системой UNIVERSE 2 с помощью команд штатного

брелока.**

Модуль Коммандер, расположенный в салоне автомобиля, позволяет

управлять системой и получать информацию о состоянии системы

Scher-Khan UNIVERSE 2. Управление осуществляется выбором

необходимой команды из озвученного списка. Голосовое меню

модуля Коммандер обеспечивает доступ к служебным режимам,

недоступным с других источников управления.

Удаленное управление и контроль за состоянием системы Scher-

Khan UNIVERSE 2 может осуществляться с телефона звонком на

номер системы, посредством тонального выбора команды из

голосового меню.

Возможно управление системой при помощи мобильного

приложения для смартфонов на базе iOS V 6.1 и старше,

ANDROID V 2.1 и старше.

Наиболее широкие возможности дает использование

специализированного сервера www.mf-t.ru, обслуживающего

систему Scher-Khan UNIVERSE 2. Управление и контроль за

состоянием системы осуществляется через интернет-соединение

из ЛИЧНОГО КАБИНЕТА.

*Наличие брелока-метки контролируется во время движения, когда включена опция «Иммобилайзер» во вкладке

«Конфигурация системы» в личном кабинете.

**При условии, что система Scher-Khan UNIVERSE 2 подключена к CAN-шине автомобиля.

Управление системой с помощью брелоков-меток

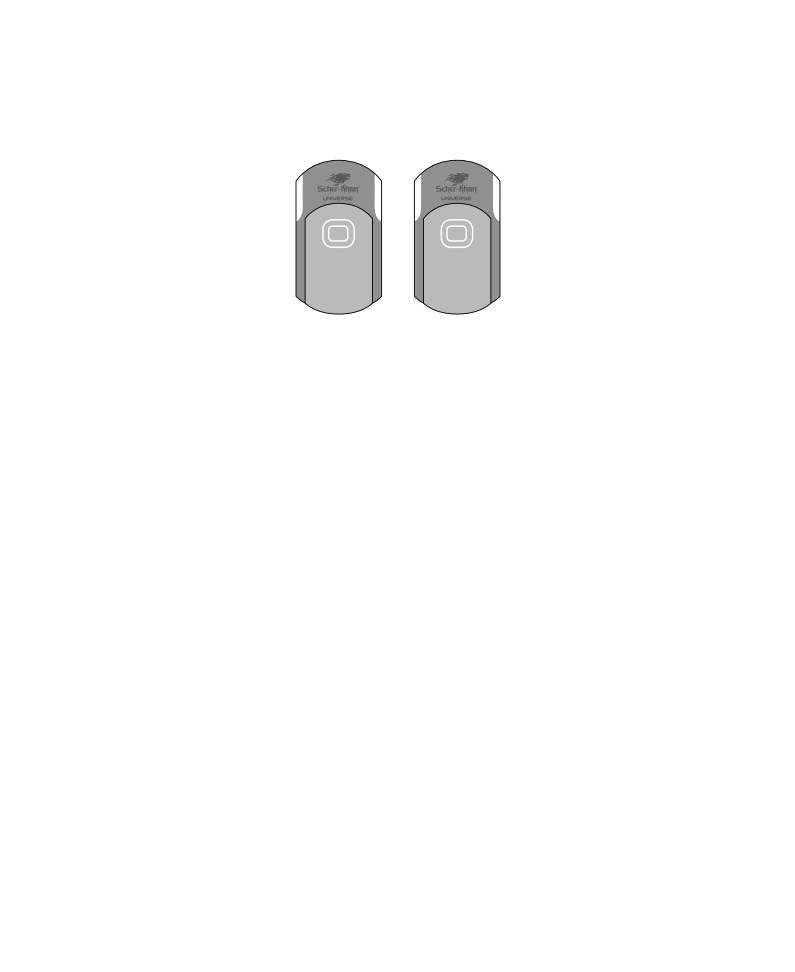

В состав комплектации системы UNIVERSE 2 входят два брелока-метки, запи-

санных в память системы.

Управление системой с помощью брелоков-меток является наиболее

защищенным способом управления системой. Высокая скорость передачи

данных (на частоте 2.4 ГГц) и мощная система кодирования (AES 128) обеспечивают

надежный уровень защиты радиосигнала.

Для управления системой достаточно одного брелока-метки. Второй брелок-

метка является запасным или может использоваться другими членами семьи (или

доверенными лицами).

Особенности работы брелока-метки

Внутри каждого брелока-метки находится датчик-акселерометр, позволяю-

щий определять перемещение брелока-метки и экономить за счет этого энергию

элемента питания. Если брелок-метка находится в неподвижном состоянии (на-

пример, лежит в сумке) более 2 минут, то включается режим энергосбережения,

при котором потребление энергии резко сокращается («спящий режим»). Если

же Вы носите метку в кармане одежды, расход энергии будет больше, а срок

службы элемента питания - меньше.

Если элемент питания брелока-метки разряжен, то при каждом включении

зажигания система будет заблаговременно сообщать об этом пользователю:

Элемент питания брелока-метки разряжен.

Для замены используйте элемент CR2032

Вы можете настроить оповещение о разряде батарейки брелока-метки в личном

кабинете. В настройках по умолчанию включено оповещение при помощи SMS.

Двигатель будет заблокирован через 40 секунд

Затем каждые 10 секунд предупреждение будет повторяться (обратный отсчет

времени до включения блокировки двигателя).

До выхода системы Scher-Khan UNIVERSE 2 из режима «Защита от захва-

та» попытки включения зажигания (запуска двигателя) будут вызывать сиг-

нал тревоги.

Выключение режима «Защита от захвата» происходит по факту нажатия кнопки

брелока-метки, если не истек 40-секундный интервал (обратный отсчет времени).

Выключение режима «Защита от захвата» после включения блокировки двигателя,

осуществляется только по команде управления, полученной с телефона.

Когда система находится в режиме «Защита от захвата», пользователю

доступны команды управления:

В голосовом меню телефона

В голосовом меню модуля Коммандер

•Выключить режим

•Выключить режим

«Защита от захвата» (ПИН)*

«Защита от захвата» (ПИН)*

* Команда защищена ПИН-кодом. На пластиковой карте, входящей в комплектацию, указано заводское значение ПИН.

Управление системой с помощью штатного брелока автомобиля

Если автомобиль оснащен штатной охранной системой (дистанционно управ-

ляемым центральным замком), то система Scher-Khan UNIVERSE 2 будет выполнять

команды, посылаемые с штатного радиобрелока.

При нажатии кнопки штатного брелока будет происходить переход в режим

«Охрана» системы Scher-Khan UNIVERSE 2. В качестве сигналов подтверждения

могут использоваться световые и звуковые сигналы автомобиля. В зависимости от

настроек системы Scher-Khan UNIVERSE 2, а также ситуации, при которой осущест-

вляется переход в режим «Охрана» (например, не закрыта одна из дверей), свето-

вые и звуковые сигналы могут различаться (смотрите раздел «Постановка системы

в режим охраны» на стр. 35). Изменение состояния системы отображается в личном

кабинете, а также сопровождается изменением соответствующего статуса в мо-

бильном приложении.

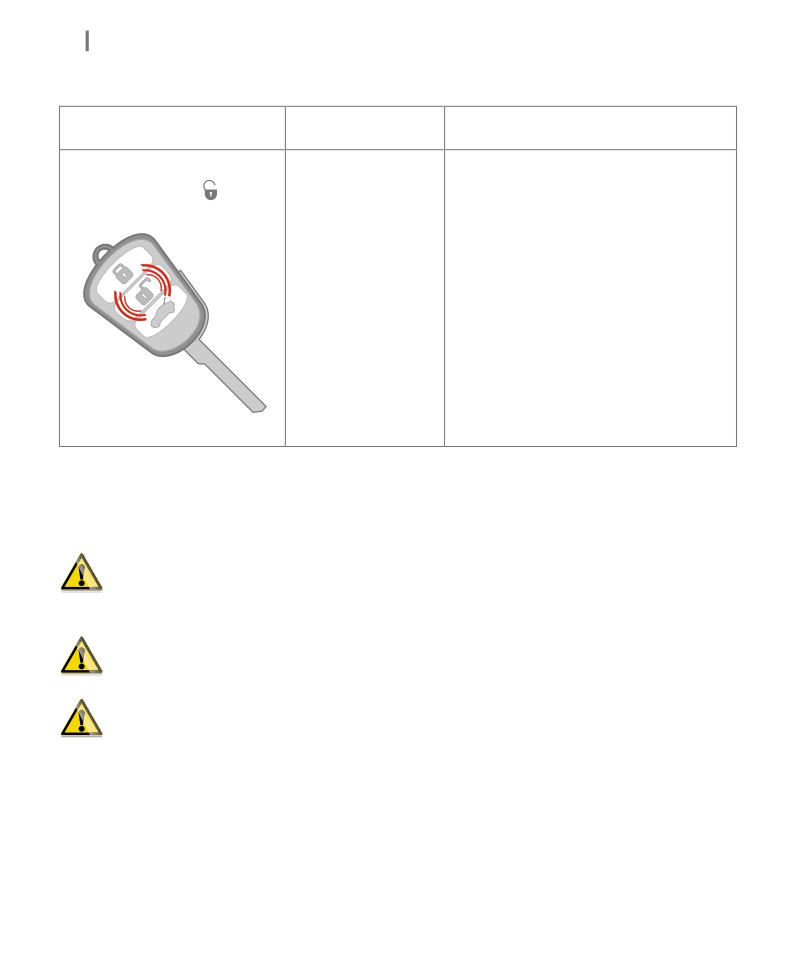

Постановка в режим охраны:

Реакция штатной

Реакция системы

Действие пользователя

системы

Scher-Khan UNIVERSE 2

Нажмите кнопку

Следуют

Включится блокировка двигателя,

световые и

индикатор состояния на модуле

LOCK штатного

звуковые сигналы

Коммандер начнет равномерно

брелока

подтверждения*.

мигать с переходом из зеленого

Замки дверей

цвета в синий**.

запираются

Произойдет отправка сообщений

о переходе в режим охраны

посредством:

• SMS***

• Звонка на номер владельца

автомобиля***

• Изменения индикаторов в

личном кабинете и мобильном

приложении****

*Количество сигналов определяется штатной системой (при ее наличии).

** Индикация подробно описывается в соответствующем разделе инструкции на стр. 45.

*** Выполнение указанного действия зависит от настроек системы.

**** Должно быть запущено мобильное приложение (для смартфона), осуществлен вход в личный кабинет на сервере

www.mf-t.ru (для PC).

Наличие дополнительных звуковых и световых сигналов подтверждения при

смене режимов, а также использование сигналов сирены в режиме «Тревога»

со стороны системы Scher-Khan UNIVERSE 2, определяется индивидуальными

особенностями конкретной марки (модели) автомобиля.

При нажатии кнопки штатного брелока будет происходить переход в ре-

жим «Снято с охраны» системы Scher-Khan UNIVERSE 2. В качестве сигналов под-

тверждения могут использоваться световые и звуковые сигналы автомобиля. В

зависимости от настроек системы Scher-Khan UNIVERSE 2, а также ситуации, при

которой происходит снятие с режима «Охрана» (например, при наличии тревог),

световые и звуковые сигналы могут различаться (смотрите раздел «Снятие систе-

мы с режима охраны» на стр. 36). Изменение состояния системы отображается в

личном кабинете, а также сопровождается изменением соответствующего стату-

са в мобильном приложении.

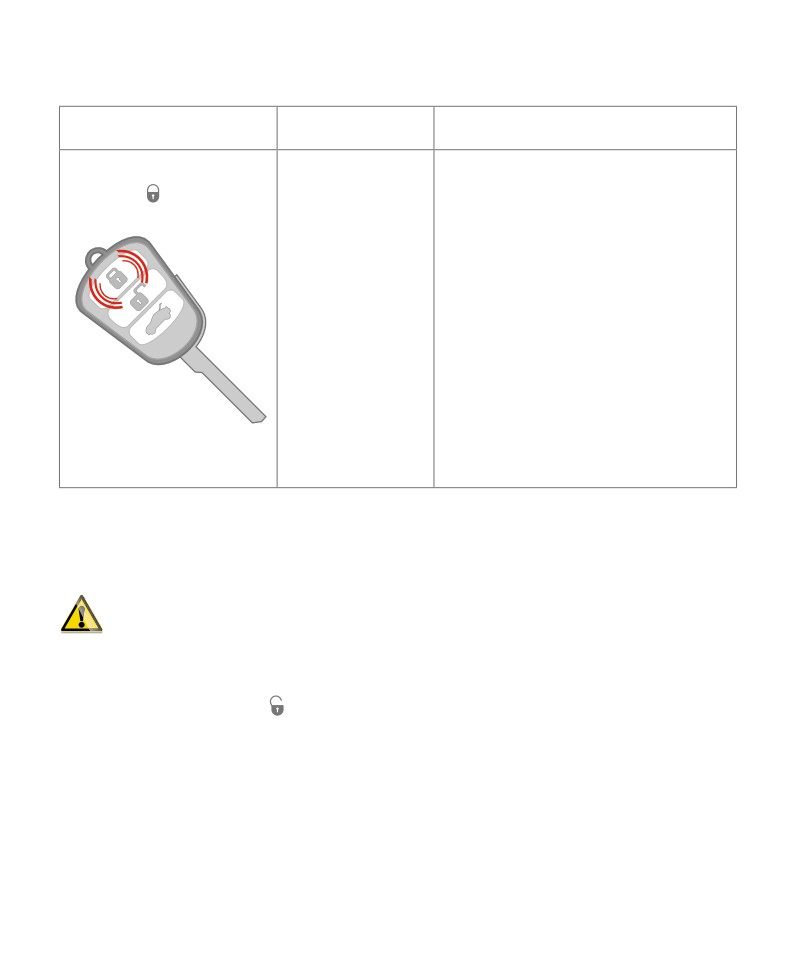

снятие с режима охраны:

Реакция штатной

Реакция системы

Действие пользователя

системы

Scher-Khan UNIVERSE 2

Нажмите кнопку

Следуют

Выключится блокировка двигателя,

световые и

индикатор состояния на модуле

UNLOCK

звуковые сигналы

Коммандер перестанет мигать**.

штатного брелока

подтверждения*.

Произойдет отправка сообщений

Замки дверей

о выходе из режима охраны

отпираются

посредством:

• SMS***

• Звонка на номер владельца

автомобиля***

• Изменения индикаторов в

личном кабинете и мобильном

приложении****

*Количество сигналов определяется штатной системой (при ее наличии).

** Индикация подробно описывается в соответствующем разделе инструкции на стр. 45.

*** Выполнение указанного действия зависит от настроек системы.

**** Должно быть запущено мобильное приложение (для смартфона), осуществлен вход в личный кабинет на сервере

www.mf-t.ru (для PC).

Реализация полноценного управления с помощью штатного брелока

возможна только при подключении системы Scher-Khan UNIVERSE 2 к

CAN-шине автомобиля.

Защищеность автомобиля от электронного взлома определяется крипто-

стойкостью радиосигнала штатного брелока.

Наличие дополнительных звуковых и световых сигналов подтверждения

при смене режимов определяется индивидуальными настройками системы

Scher-Khan UNIVERSE 2.

управление системой

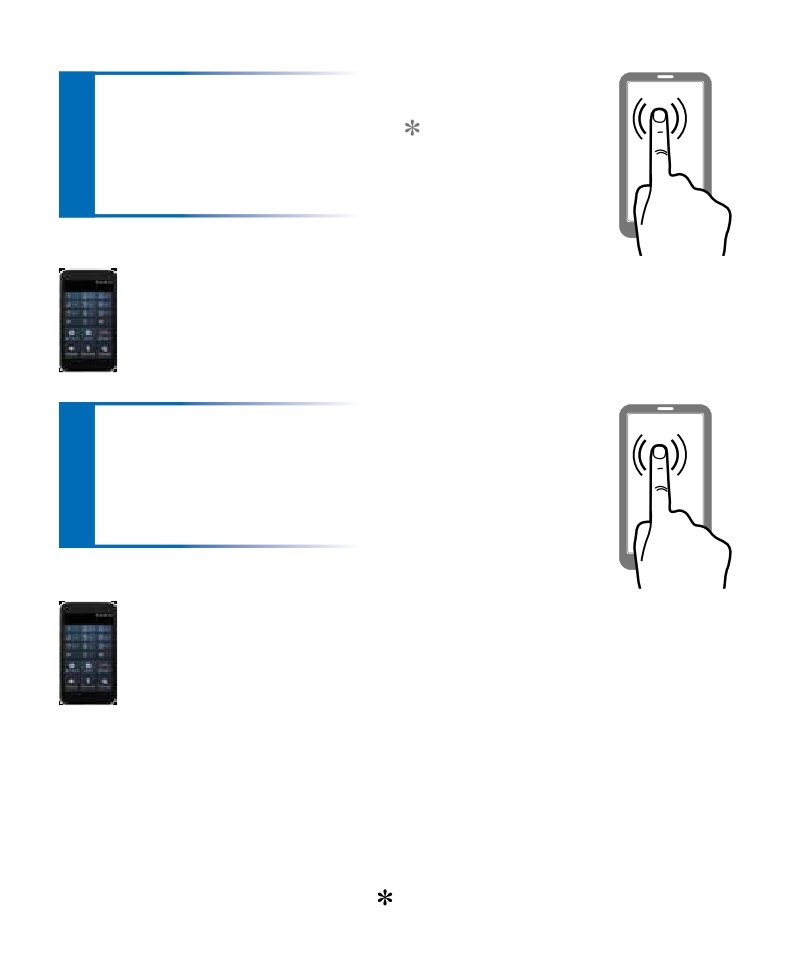

посредством тонального набора с телефона

Наберите номер системы привычным

1 для Вас способом, например, из записной книжки

шаг

Дождитесь приветствия системы:

Вас приветствует система UNIVERSE!

Система сообщает свое текущее состояние, например:

Режим охраны выключен*

Затем следует напоминание:

Для выполнения команды нажмите (#).

Для перехода к следующей команде нажмите ( )

*Если автомобиль на открытом пространстве. Если автомобиль находится в помещении, система сообщит:

«Навигационные спутники не обнаружены». Кроме того, при отсутствии соединения с сервером система сообщит:

«Нет соединения с сервером».

Для перехода к следующей команде

меню коротко нажмите клавишу ( )

2

на телефоне

шаг

Система сообщает выбранную команду, например:

Включить микрофон

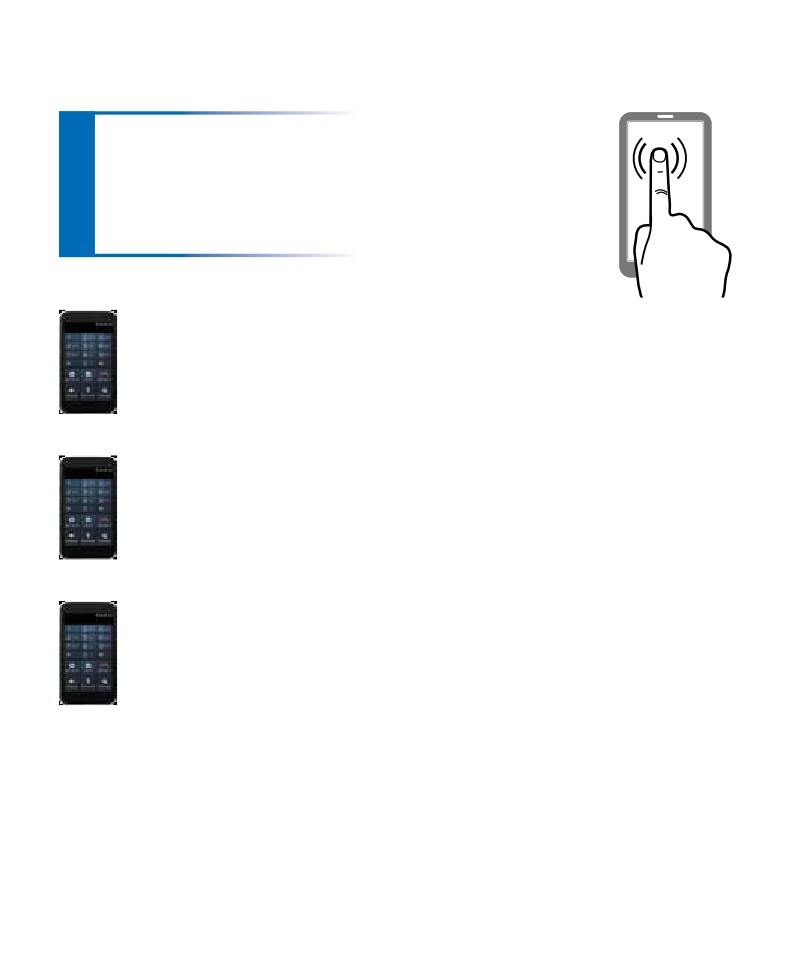

Для выполнения выбранной команды

3 меню коротко нажмите клавишу (#)

шаг

Система сообщает о выполнении:

Команда выполнена

Для выхода из голосового меню нажмите клавишу телефона «Отбой» или не

выполняйте никаких действий более 15 секунд.

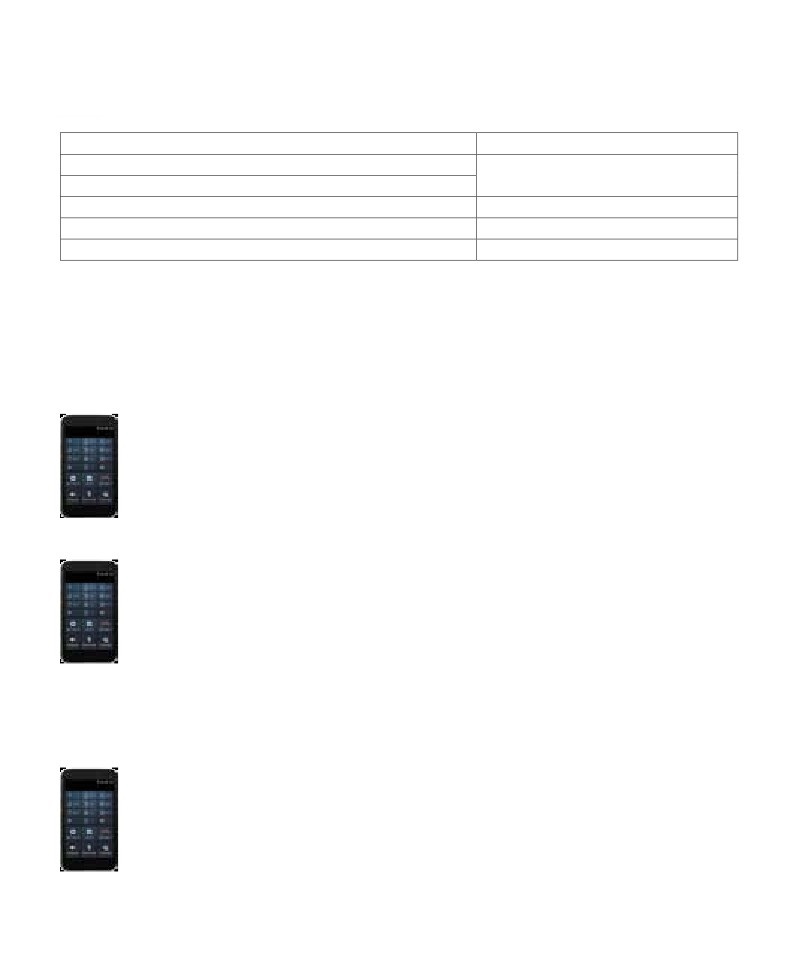

Ввод ПИН-кода тональным набором

Выполнение отдельных, наиболее ответственных, команд управления системой

Scher-Khan UNIVERSE 2 защищено вводом ПИН-кода. Примером защищенной

команды является команда «Снять с охраны».

После выбора команды клавишей (

) на клавиатуре телефона и последующего

ее ввода нажатием клавиши (#) система сделает голосовой запрос.

Дождитесь сообщения системы:

Введите код доступа

Клавишами цифровых (1), (2), (3), (4), (5), (6), (7), (8), (9) символов

введите ПИН-код. Если отображаемое на экране телефона четырехзначное число

соответствует требуемому, завершите ввод нажатием клавиши (#). Если введено

правильное значение ПИН-кода, система выполнит защищенную команду. Если

введено неверное значение ПИН-кода, система проинформирует:

Неверный код доступа

Затем следует предупреждение:

У Вас осталось четыре попытки

ввода кода доступа

Если пять раз подряд введено неверное значение ПИН-кода, происходит

блокировка управления системой посредством телефона на 60 минут. Ввод

правильного ПИН-кода сбрасывает счетчик неудачных попыток.

управление системой с помощью модуля кОммандер

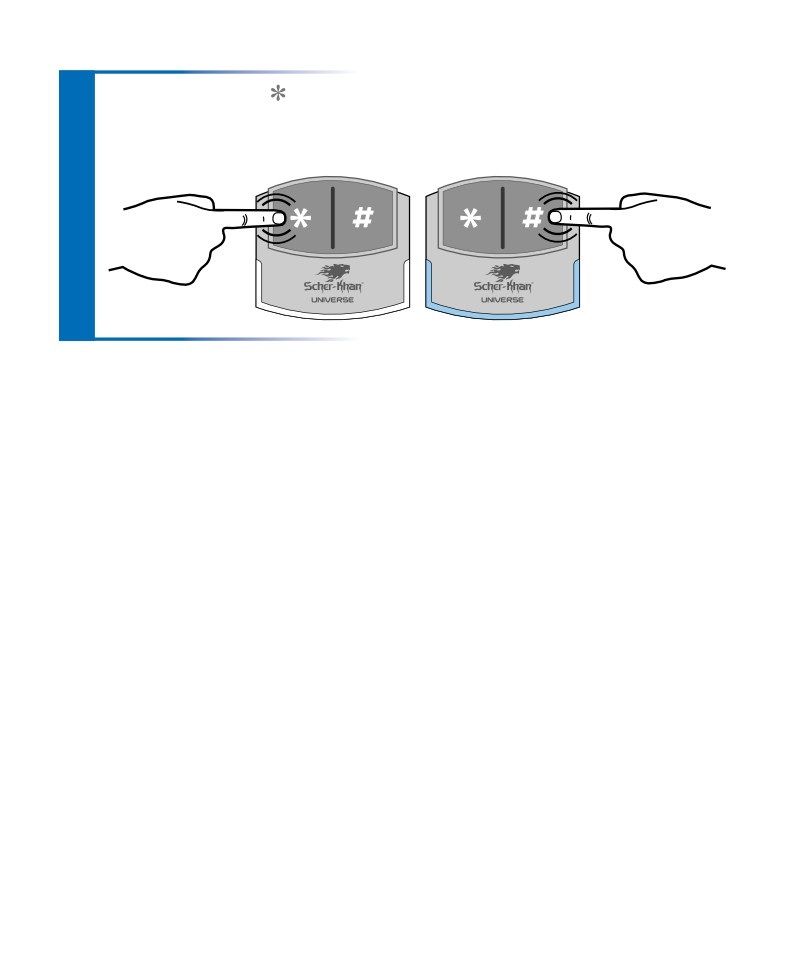

Нажмите и удерживайте

1 клавишу () на модуле Коммандер

шаг

3 сек.

Дождитесь приветствия системы:

Вас приветствует система UNIVERSE!

Система сообщает свое текущее состояние, например:

Режим охраны выключен*

Затем следует напоминание:

Для выполнения команды нажмите (#).

Для перехода к следующей команде нажмите ( )

Каждое нажатие ( ) осуществляет

2 переход к следующей команде

шаг

0,5 сек.

*Если автомобиль на открытом пространстве. Если автомобиль находится в помещении, система сообщит:

«Навигационные спутники не обнаружены». Кроме того, при отсутствии соединения с сервером система сообщит:

«Нет соединения с сервером».

Система сообщает выбранную команду, например:

Перейти в «Демонстрационный режим»

Для выполнения

3 команды нажмите (#)

шаг

0,5 сек.

Система сообщает о выполнении:

Команда выполнена.

Демонстрационный режим

Если клавиши модуля Коммандер не нажимаются в течение 5 секунд, система

Scher-Khan UNIVERSE 2 подсказывает:

Для выполнения команды нажмите (#).

Для перехода к следующей команде нажмите ( ).

Для выхода из голосового меню

включите зажигание

Ввод ПИН-кода с модуля Коммандер

Наиболее ответственные команды управления системой Scher-Khan UNIVERSE 2

защищены вводом ПИН-кода. Примером защищенной команды является команда

«Разрешить поездку». После выбора команды клавишей (

) на модуле Коммандер

и последующего ее ввода нажатием клавиши (#) система сделает голосовой запрос:

Введите код доступа

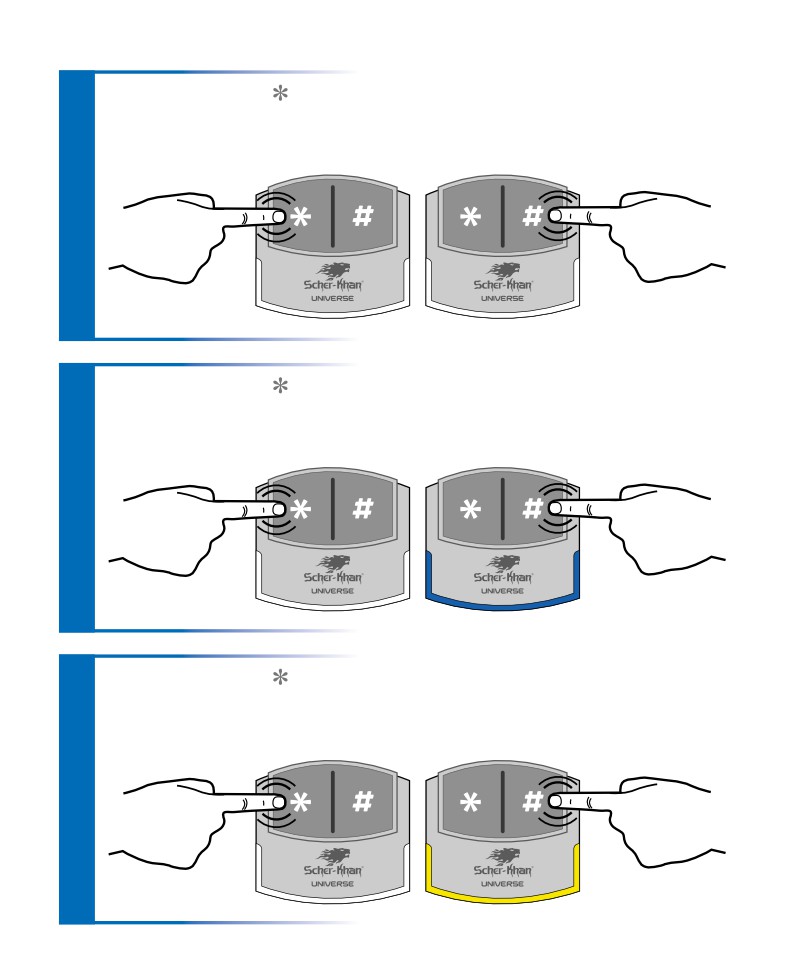

Нажмите клавишу ( ) на модуле Коммандер количество раз, равное

первой цифре ПИН-кода. Нажатием клавиши (#) подтвердите ввод

первого набранного числа. Индикатор при этом засветится белым цветом

1

шаг

0,5 сек.

0,5 сек.

Нажмите клавишу ( ) на модуле Коммандер количество раз, равное

второй цифре ПИН-кода. Нажатием клавиши (#) подтвердите ввод

второго набранного числа. Индикатор при этом засветится синим цветом

2

шаг

0,5 сек.

0,5 сек.

Нажмите клавишу ( ) на модуле Коммандер количество раз, равное

третьей цифре ПИН-кода. Нажатием клавиши (#) подтвердите ввод

третьего набранного числа. Индикатор при этом засветится желтым цветом

3

шаг

0,5 сек.

0,5 сек.

Нажмите клавишу ( ) на модуле Коммандер количество раз, равное

четветрой цифре ПИН-кода. Нажатием клавиши (#) подтвердите ввод

четвертого набранного числа. Индикатор при этом засветится голубым

цветом

4

шаг

0,5 сек.

0,5 сек.

Если введено правильное значение ПИН-кода, система выполнит защищенную

команду:

Команда выполнена

Если введено неверное значение ПИН-кода, система проинформирует:

Неверный код доступа.

У Вас осталось четыре попытки

ввода кода доступа

Если пять раз подряд введено неверное значение ПИН-кода, происходит

блокировка управления системой на 60 минут. Ввод правильного значения

ПИН-кода сбрасывает счетчик неудачных попыток.

Управление системой из личного кабинета

Внимание! Только после регистрации пользователя на ресурсе www.mf-t.ru

становится возможным управление из личного кабинета с поддержкой всех

телематических функции системы.

режимы рабОты

системы sCher-khan universe 2

Режим «Снято с охраны»

Является основным режимом. После перехода системы в данный режим

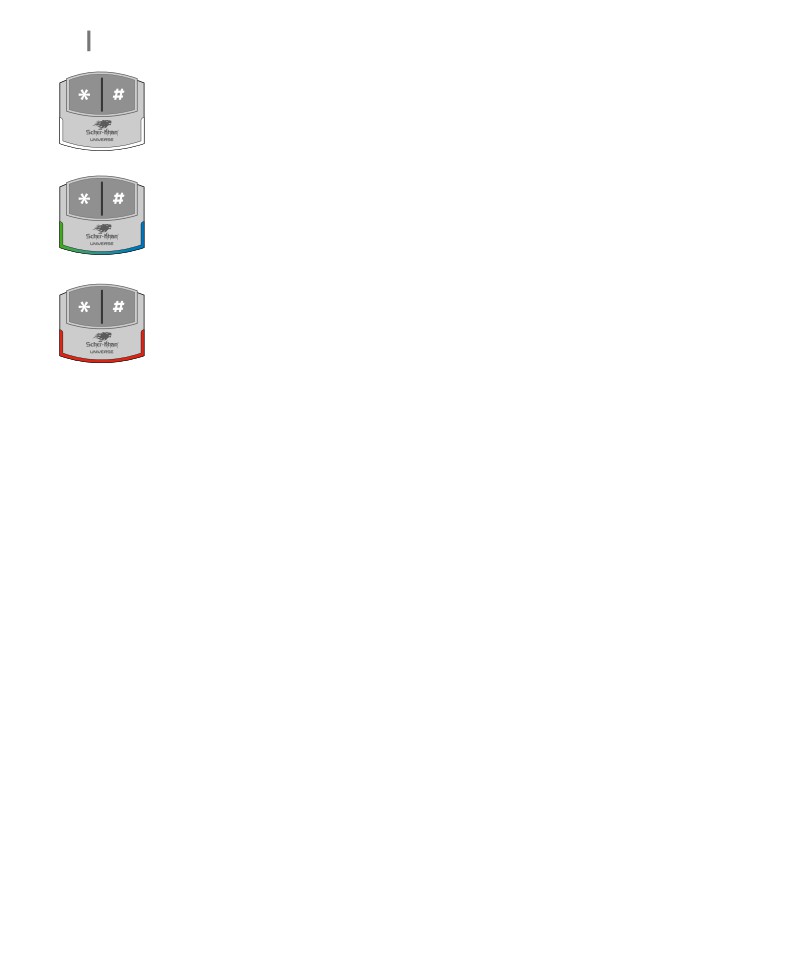

индикатор состояния системы, расположенный на модуле КОММАНДЕР,

прекращает индикацию режима охраны.

Если включена опция «Иммобилайзер» (в меню настроек в личном кабинете), то

при отсутствии брелоков-меток в момент включения зажигания система сообщит:

Работа двигателя запрещена

При этом индикатор состояния системы на модуле Коммандер будет

мигать желтыми вспышками. Для выключения блокировки двигателя

необходимо с помощью модуля Коммандер выполнить команду

«Разрешить поездку».

Когда система находится в режиме «Снято с охраны», пользователю доступны

команды управления:

В голосовом меню модуля

В голосовом меню телефона

Коммандер

•Разрешить поездку

•Разрешить поездку

•Включить микрофон

•Поставить на охрану

•Включить громкую связь

•Позвонить

•Включить тревогу

•Перейти в режим «Автосервис»

•Поставить на охрану

(ПИН)*

•Перейти в режим «Автосервис» (ПИН)*

•Перейти в «Демонстрационный

•Включить режим «Защита от захвата»

режим»

•Открыть центральный замок

* Команда защищена ПИН-кодом. На пластиковой карте, входящей в комплектацию, указано заводское значение ПИН.

Режим «Тревога»

Если в режиме охраны будет осуществлено воздействие на охраняемую зону

автомобиля, система перейдет в режим тревоги.

В режиме охраны:

Реакция

Воздействие на

Реакция системы

штатной

охраняемую зону

Scher-Khan UNIVERSE 2

системы

•Открытие дверей

Следуют

Звуковой сигнал сирены.Индикатор

•Открытие капота

световые

состояния при этом светится красным

•Открытие багажника

и звуковые

цветом**. Происходит отправка

•Включение зажигания

сигналы

сообщений о тревоге посредством:

•Удар по кузову

тревоги*

•SMS***

автомобиля

•Звонка на номер владельца

•Перемещение

автомобиля***

автомобиля

•Изменения индикаторов в личном

•Изменение угла

кабинете и мобильном

наклона автомобиля

приложении ****

* Длительность тревоги определяется штатной охранной системой (при ее наличии).

** Индикация подробно описывается в соответствующем разделе инструкции на стр. 45.

*** Выполнение указанного действия зависит от настроек системы.

**** Должно быть запущенно мобильное приложение (для смартфона), осуществлен вход в личный кабинет на WEB-ресурсе

www.mf-t.ru (для PC).

По окончании цикла тревоги система самостоятельно возвращается в режим

охраны. В случае если причина, вызвавшая тревогу, не устранена, система возвра-

щается в режим охраны с отключением входа активного датчика (например, откры-

той двери). Контроль системы над отключенным датчиком возобновляется, если

активный уровень сигнала на входе исчезает (например, дверь будет закрыта).

Наличие световой и звуковой индикации в режиме «Тревога» определяется

настройками системы в личном кабинете на сервере www.mf-t.ru.

* Охраняемые зоны и длительность сигналов тревоги (цикл тревоги) определяется настройками системы (но не может превышать

60 сек.). Режим тревоги можно прекратить до истечения времени цикла тревоги подачей команды «Прекратить тревогу».

Режим тревоги сопровождается оповещением, в котором указывается источ-

ник тревоги. Оповещение может осуществляться с помощью SMS и (или) телефон-

ного звонка на номер владельца автомобиля. В случае когда основной абонент не

отвечает на вызов, охранная система будет осуществлять вызов по дополнитель-

ным номерам, указанным в настройках системы.

Прервать режим тревоги (до истечения времени цикла тревоги), можно нажа-

тием кнопки брелока-метки.

Каждый источник тревожного сообщения имеет индивидуальную настройку

способов доставки владельцу автомобиля в личном кабинете на сервере

www.mf-t.ru.

Все тревожные события фиксируются на сервере www.mf-t.ru и записываются в

список событий. Со списком событий можно ознакомиться в личном кабинете.

Когда система находится в режиме «Тревога», пользователю доступны

команды управления:

В голосовом меню телефона

В голосовом меню модуля Коммандер

•Включить микрофон (ПИН)

•Прекратить тревогу (ПИН)*

•Включить громкую связь

•Включить тревогу

•Отпереть багажник (ПИН)

•Снять с охраны (ПИН)

Режим «Охрана»

После перехода системы в режим «Охрана» индикатор состояния системы,

расположенный на модуле КОММАНДЕР, осуществляет индикацию режима охраны

(первые 3 сек. равномерное свечение зеленым цветом, затем равномерные зелено-

синие вспышки).

Переход в «Режим охраны» осуществляется любым доступным способом

управления системой (смотрите «Способы управления системой» на стр. 16-30).

В режиме охраны система контролирует состояние охраняемых зон.

Воздействие на любую из охраняемых зон автомобиля вызывает переход

системы Scher-Khan UNIVERSE 2 в режим «Тревога» (смотрите соответствующий

раздел данной инструкции). Двигатель автомобиля заблокирован в течение всего

периода охраны.

Когда система находится в режиме «Охрана», пользователю доступны

команды управления:

В голосовом меню модуля

В голосовом меню телефона

Коммандер

•Включить микрофон (ПИН)

•Снять с охраны (ПИН)*

•Включить громкую связь

•Позвонить

•Включить тревогу

•Отпереть багажник (ПИН)*

•Снять с охраны (ПИН)*

* Команда защищена ПИН-кодом. На пластиковой карте, входящей в комплектацию, указано заводское значение ПИН.

Режим «Автосервис»

Режим «Автосервис» используется при передаче автомобиля на станцию тех-

нического обслуживания. Владелец автомобиля заблаговременно переводит

систему в режим «Автосервис» только из режима «Снято с охраны». В указанном

режиме система не выполняет охранных функций и не осуществляет блокировку

двигателя. Персонал сервиса выполняет все технические операции без риска ав-

томатического закрытия дверей (с ключом в замке зажигания) или вызова режима

«Тревога». Владелец автомобиля избавляется от необходимости раскрывать осо-

бенности функционирования системы. При каждом включении зажигания система

Scher-Khan UNIVERSE 2 будет напоминать о нахождении в режиме «Автосервис».

Система находится в режиме

«Автосервис»

Вход и выход из режима «Автосервис» с помощью модуля Коммандер за-

щищены вводом ПИН-кода.

Когда система находится в режиме

«Автосервис», пользователю

доступны команды управления:

В голосовом меню модуля

В голосовом меню телефона

Коммандер

•Включить микрофон (ПИН)*

•Выйти из режима «Автосервис»

•Включить громкую связь

(ПИН)*

•Выйти из режима «Автосервис» (ПИН)*

•Режим удаления брелоков-меток

•Режим регистрации новых

брелоков-меток

* Команда защищена ПИН-кодом. На пластиковой карте, входящей в комплектацию, указано заводское значение ПИН.

управление

системОй sCher-khan universe 2

Включение режима охраны

Постановка системы в режим охраны осуществляется любым удобным для

пользователя способом (смотрите способы управления системой на стр. 16-30).

При постановке на охрану и снятии с охраны штатным брелоком звуковые и све-

товые сигналы подтверждения соответствуют указанным в описании автомобиля.

Сигналы подтверждения при управлении системой из личного кабинета, мобильно-

го приложения или голосового меню приведены в таблице.

Постановка в режим охраны:

Реакция штатной

Реакция системы

Действие пользователя

системы

Scher-Khan UNIVERSE 2

Выполнение команды

Штатная охранная

Следуют 1 световой

«Поставить на охрану» с

система не

и 1 звуковой сигналы

помощью:

реагирует на

подтверждения*. Замки

•Звонка на номер

сигналы управления,

дверей закроются.

системы и выбора

предназначенные для

Включится блокировка

команды из списка

системы Scher-Khan

двигателя. Индикатор

голосового меню

UNIVERSE 2

состояния начнет

•Мобильного

равномерно мигать с

приложения

переходом из зеленого цвета

•Личного кабинета

•Модуля Коммандер

в синий**. Осуществится

отправка сообщений о

переходе в режим охраны

посредством:

•SMS***

•Звонка на номер

владельца

автомобиля***

•Изменения индикаторов

в личном кабинете

и мобильном

приложении ****

* Наличие световой и звуковой индикации при постановке в охрану определяется настройками системы в личном кабинете

на сервере www.mf-t.ru.

** Индикация подробно описывается в соответствующем разделе инструкции на стр. 45.

*** Выполнение указанного действия зависит от настроек системы.

**** Должно быть запущенно мобильное приложение (для смартфона), осуществлен вход в личный кабинет на WEB-ресурсе

www.mf-t.ru (для PC).

Выключение режима охраны

Снятие системы с режима «Охрана» осуществляется любым удобным для

пользователя системы способом (смотрите способы управления системой на

страницах 16-30).

При постановке на охрану и снятии с охраны штатным брелоком звуковые и

световые сигналы подтверждения соответствуют указанным в описании автомо-

биля. Сигналы подтверждения при управлении системой из личного кабинета, мо-

бильного приложения или голосового меню приведены в таблице.

Снятие с режима охраны:

Реакция штатной

Реакция системы

Действие пользователя

системы

Scher-Khan UNIVERSE 2

Выполнение команды

Штатная охранная

Следуют 2 световых

«Снять с охраны»

система не

и 2 звуковых сигнала

с помощью:

реагирует на

подтверждения*. Замки

•Звонка на номер

сигналы управления,

дверей откроются.

системы и выбора

предназначенные для

Выключится блокировка

команды из списка

системы Scher-Khan

двигателя, индикатор

голосового меню

UNIVERSE 2

состояния перестанет

•Мобильного

мигать**.

приложения

Осуществится отправка

•Личного кабинета

•Модуля Коммандер

сообщений

(защищен ПИН)

о снятии с режима охраны

посредством:

•SMS***

•Звонка на номер

владельца

автомобиля***

•Изменения индикаторов

в личном кабинете

и мобильном

приложении ****

* Наличие световой и звуковой индикации при снятии с режима «Охрана» определяется настройками системы в личном

кабинете на сервере www.mf-t.ru.

** Индикация подробно описывается в соответствующем разделе инструкции на стр. 45.

*** Выполнение указанного действия зависит от настроек системы.

**** Должно быть запущенно мобильное приложение (для смартфона), осуществлен вход в личный кабинет на WEB-ресурсе

www.mf-t.ru (для PC).

Прослушивание салона автомобиля

Внутри корпуса модуля Коммандер находится высокочувствительный

микрофон, поэтому желательно крепить модуль на лобовом стекле автомобиля или

в непосредственной близости от лобового стекла.

При необходимости владелец автомобиля

может осуществлять прослушивание салона

Микрофон

автомобиля. Для этого необходимо выпол-

нить команду «Включить микрофон», защи-

щенную ПИН-кодом, по телефону (смотрите

стр. 23-25 данного руководства). Команда

«Включить микрофон» доступна для выполне-

ния во всех режимах работы системы

Scher-Khan UNIVERSE 2. После выполнения

команды начинается отсчет 5-минутного интервала времени, в течение которого

пользователь слышит происходящее в салоне автомобиля. Для досрочного заверше-

ния соединения необходимо нажать клавишу телефона «Отбой».

Настройка чувствительности микрофона доступна пользователю при управ-

лении системой из личного кабинета, а также при управлении системой с

помощью мобильного приложения. Предварительная настройка чувствительности

микрофона осуществляется в процессе установки системы, с учетом взаимного

расположения модуля Коммандер и громкоговорителя.

Осуществление телефонного вызова из автомобиля

В энергонезависимую память Scher-Khan UNIVERSE 2 можно записать до

4 личных телефонных номеров. Исходящий вызов из автомобиля может быть

произведен в режиме громкой связи с помощью микрофона КОММАНДЕРА и

громкоговорителя, установленного в салоне.

Помимо четырех личных номеров, в память системы могут быть предуста-

новлены номера специальных служб, таких как техническая поддержка

Scher-Khan UNIVERSE 2, аварийная служба, страховая компания, гарантийный

сервис и т.д.

Выбор необходимого телефонного номера осуществляется после

выполнения команды «Позвонить» из голосового меню модуля Коммандер.

Каждое последующее нажатие клавиши (

) будет осуществлять перемещение

по списку номеров.

Нажмите ( ) для перемещения

1 по списку номеров

шаг

0,5 сек.

Позвонить по номеру 1?

Нажмите ( ) для перемещения

2 по списку номеров

шаг

0,5 сек.

Позвонить по номеру 2?

Нажмите ( ) для перемещения

3 по списку номеров

шаг

0,5 сек.

Позвонить по номеру 3?

Нажмите ( ) для перемещения

4 по списку номеров

шаг

0,5 сек.

Позвонить по номеру 4?

Нажмите ( ) для перемещения

5 по списку номеров

шаг

0,5 сек.

Позвонить по номеру техподдержки?

Вызов по выбранному из списка номеру осуществляется нажатием кнопки.

Нажмите (#) для вызова

6 абонента

шаг

0,5 сек.

Набор номера сопровождается состоянием линии (короткие/длинные гудки).

Для отказа от набора номера или завершения соединения необходимо нажать (#).

СПРАВОЧНАЯ ИНФОРМАЦИЯ

Порядок действий при замене элементов питания брелока-метки

Для установки нового элемента питания необходимо разобрать брелок-мет-

ку. Для этого тонкой плоской отверткой разъедините корпус брелока-метки в ме-

сте расположения внутренних фиксаторов (смотрите рисунок ниже).

Установите элемент питания таким образом, чтобы надпись CR2032 смотрела

вниз. На контактных пластинах держателя указана требуемая полярность. При появле-

нии напряжения питания, соответствующего номинальному значению и полярности,

брелок-метка подтвердит включение серией вспышек светодиода зеленого цвета.

Если элемент питания разряжен (20% от номинального значения), то брелок-

метка подтвердит включение серией вспышек светодиода красного цвета.

Соберите корпус брелока-метки. При полном зацеплении половинок корпуса

брелока-метки внутренние фиксаторы издают отчетливые щелчки.

Режим удаления брелоков-меток из памяти системы

При утере (или краже) брелока-метки необходимо произвести процедуру уда-

ления утерянного брелока-метки из памяти системы. Выполнение указанной проце-

дуры полностью исключает возможность управления системой сторонними лицами.

При проведении процедуры удаления одновременно с утерянным брелоком-

меткой из памяти системы удаляются все ранее записанные в память системы

брелоки-метки.

1. С помощью модуля КОММАНДЕР переведите систему в режим «Автосервис»

(смотрите стр. 26-29 данного руководства).

Для быстрого выхода из режима регистрации брелоков-меток в режиме «Авто-

сервис» достаточно включить, а затем выключить зажигание.

Выход сопровождается голосовым сообщением:

Завершение режима регистрации брелоков-меток».

В памяти системы зарегистрировано

«N» брелоков-меток

Режимы работы индикатора состояния системы

Постоянное свечение индикатора системы фиолетовым цветом указы-

вает на активное состояние голосового меню модуля КОММАНДЕР.

При данном свечении возможно перемещение по меню кнопкой (

), а

выполнение выбранной команды кнопкой (#).

Равномерное мигание (одна вспышка в три секунды) индикатора систе-

мы красным цветом в режиме «Охрана» указывает на наличие тревог.

Частое мигание (две вспышки в секунду) индикатора системы желтым

цветом при включенном зажигании указывает на заблокированное со-

стояние двигателя автомобиля.

Постоянное свечение индикатора системы желтым цветом в режиме

«Снято с охраны» указывает на открытое состояние дверей, капота или

багажника. Обязательно проверьте указанные охранные зоны перед

постановкой в режим охраны.

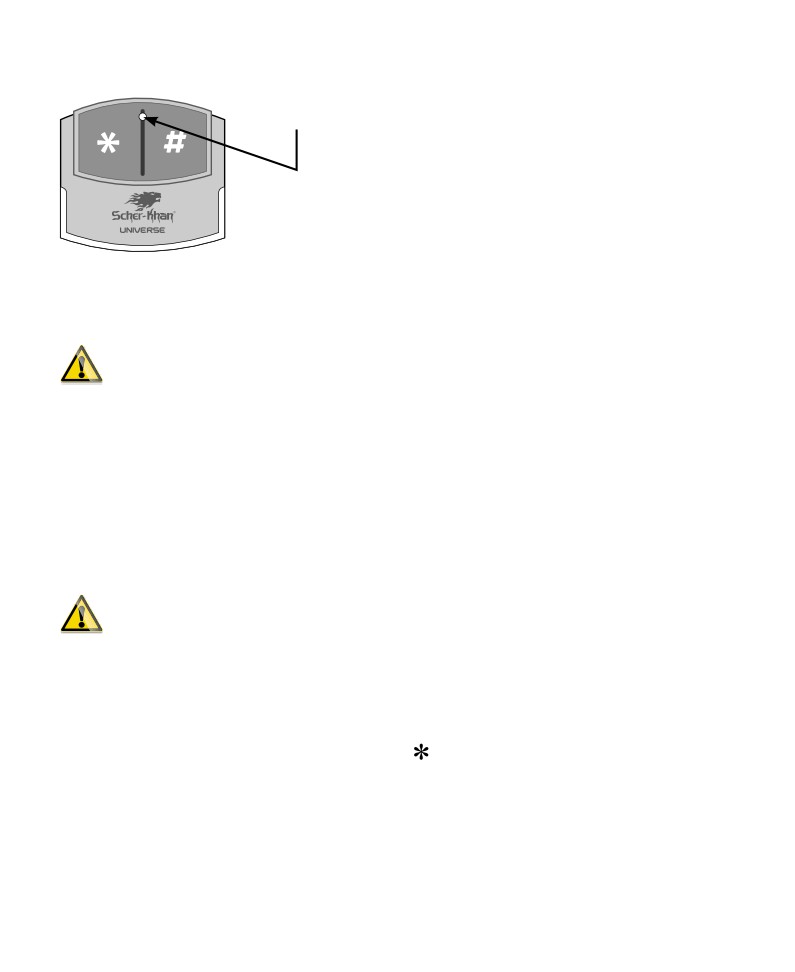

Каждое нажатие кнопки модуля КОММАНДЕР сопровождается корот-

кой вспышкой индикатора системы белым цветом. Отсутствие реакций

на нажатие кнопок модуля КОММАНДЕР указывает на отсутствие пита-

ния системы.

При вводе ПИН-кода нажатие кнопок

вспышками не сопровождается.

Отсутствие свечения индикатора системы после снятия с охраны ин-

формирует об отсутствии тревог. Долговременное отсутствие индика-

ции, при наличии реакций на нажатие кнопок модуля КОММАНДЕР, ука-

зывает на нахождение системы в режиме «Автосервис».

Равномерное мигание (одна вспышка в три секунды) индикатора

системы с переходом из зеленого цвета в синий указывает на

нахождение системы в режиме охраны и отсутствие тревог.

Равномерное мигание (одна вспышка в секунду) индикатора системы

красным цветом, при включенном зажигании (работающем двигателе),

указывает на включение режима «Защита от захвата».

Использование системы в роуминге

При выходе из зоны действия поставщика услуг сотовой связи (предоставивше-

го SIM-карту для установки в процессорный блок системы Scher-Khan UNIVERSE 2)

необходимо в личном кабинете владельца включить опции: «Разрешить голосовые

звонки в роуминге» и «Разрешить SMS в роуминге» для передачи оповещений в виде

SMS и голосовых звонков (опции изначально выключены для экономии средств).

Для передачи телематических данных от системы Scher-Khan UNIVERSE 2 на

обслуживающий сервер необходимо включить опцию «Разрешить передачу данных

в роуминге» в личном кабинете. При выключенной опции информация о совершен-

ных поездках в роуминге передается в личный кабинет только при возвращении в

зону «домашнего» региона.

///////////////////////////////////////
