РУКОВОДСТВО ПО УСТАНОВКЕ SCHER-KHAN X1/X2
СОДЕРЖАНИЕ
ВВЕДЕНИЕ
КОМПЛЕКТ ПОСТАВКИ
ДОПОЛНИТЕЛЬНО ПРИОБРЕТАЕМЫЕ КОМПОНЕНТЫ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ЗАЩИТА ЭЛЕКТРИЧЕСКИХ ЦЕПЕЙ
ОПИСАНИЕ РАЗЪЕМОВ
МЕРЫ ПРЕДОСТОРОЖНОСТИ
ТЕХНОЛОГИЧЕСКАЯ КАРТА УСТАНОВКИ
УСТАНОВКА ОСНОВНЫХ КОМПОНЕНТОВ
УСТАНОВКА ПРОЦЕССОРНОГО БЛОКА
УСТАНОВКА КНОПКИ-ИНДИКАТОРА
УСТАНОВКА СИРЕНЫ
УСТАНОВКА ДАТЧИКОВ КАПОТА И БАГАЖНИКА
УСТАНОВКА ТЕМПЕРАТУРНОГО ДАТЧИКА
ПОДГОТОВКА К РАБОТЕ
УСТАНОВКА ЭЛЕМЕНТА ПИТАНИЯ БРЕЛОКА
РЕГИСТРАЦИЯ БРЕЛОКОВ В ПАМЯТИ СИСТЕМЫ

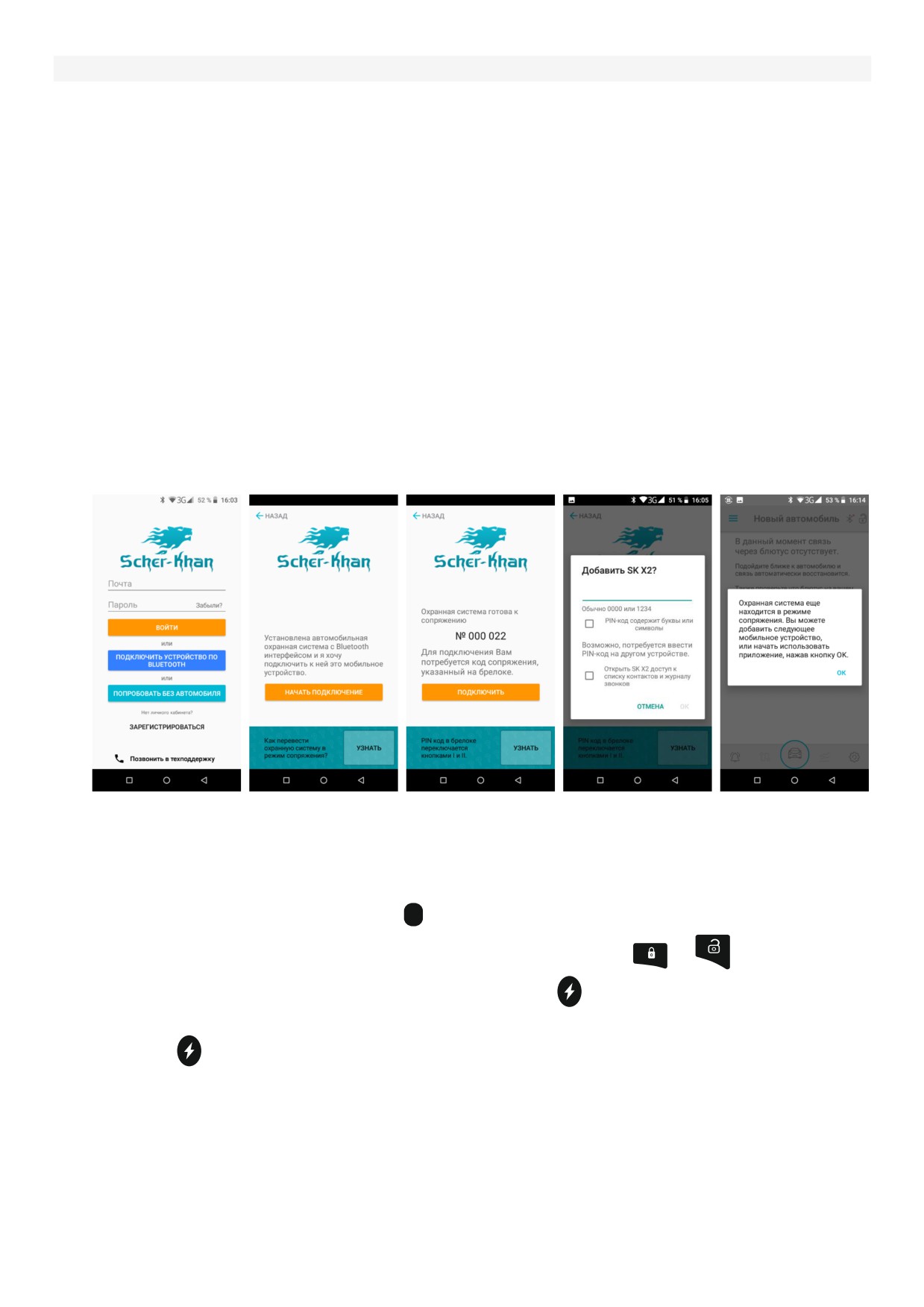

СОПРЯЖЕНИЕ СИСТЕМЫ С МОБИЛЬНЫМ УСТРОЙСТВОМ ПО BLUETOOTH
МЕНЮ CAN-ПРОШИВКИ
ОБУЧЕНИЕ ИММОБИЛАЙЗЕРА
АВТОМАТИЧЕСКИЙ ЗАПУСК ДВИГАТЕЛЯ
ПРОГРАММИРОВАНИЕ ТАХОМЕТРИЧЕСКОГО СИГНАЛА
ПРОГРАММИРОВАНИЕ ТИПА КОРОБКИ ПЕРЕДАЧ
ДАТЧИКИ

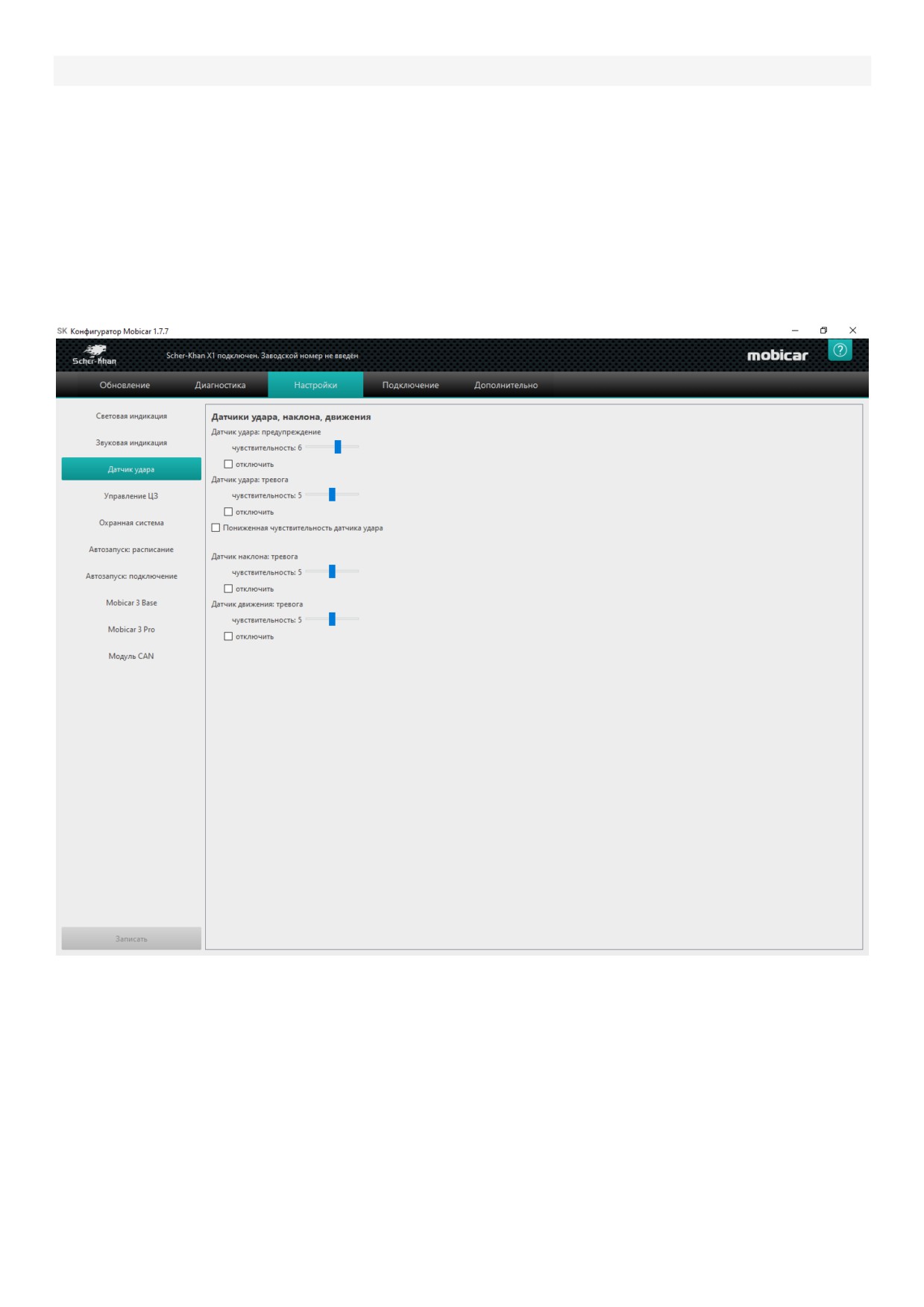

«КОНФИГУРАТОРǽ ДЛЯ WINDOWS
ВВЕДЕНИЕ
Автомобильная охранная система SCHER-KHAN X1/X2 (далее система) - сложное
радиоэлектронное устройствоǤ Монтаж системы в автомобиль должен производиться специалистами
сертифицированного установочного центраǤ
Система предназначена для работы на автомобилях с напряжением бортовой
сети 12 Вольт и обеспечивает автозапуск двигателя по команде с брелока или из мобильного
приложенияǤ
В зависимости от модели автомобиля при установке системы используются как аналоговые
коммутации, так и цифровые шины CAN, LIN-BUS, K-LINE.
Производитель гарантирует работоспособность устройства только при соблюдении всех
требований данного руководстваǤ
Система соответствует российским и международным отраслевым стандартам:
ТР ТС 018/2011 - технический регламент Таможенного союза «О безопасности колесных транспортных
средствǽ
ТР ТС 020/2011 - технический регламент Таможенного союза «Электромагнитная совместимость
технических средствǽ
ВНИМАНИЕ!
Производитель оставляет за собой право вносить изменения в конструкцию, программное
обеспечение, мобильные приложения для улучшения потребительских свойствǤ
КОМПЛЕКТ ПОСТАВКИ
Информационный лист
1
Схема подключения
1
Гарантийный талон
1

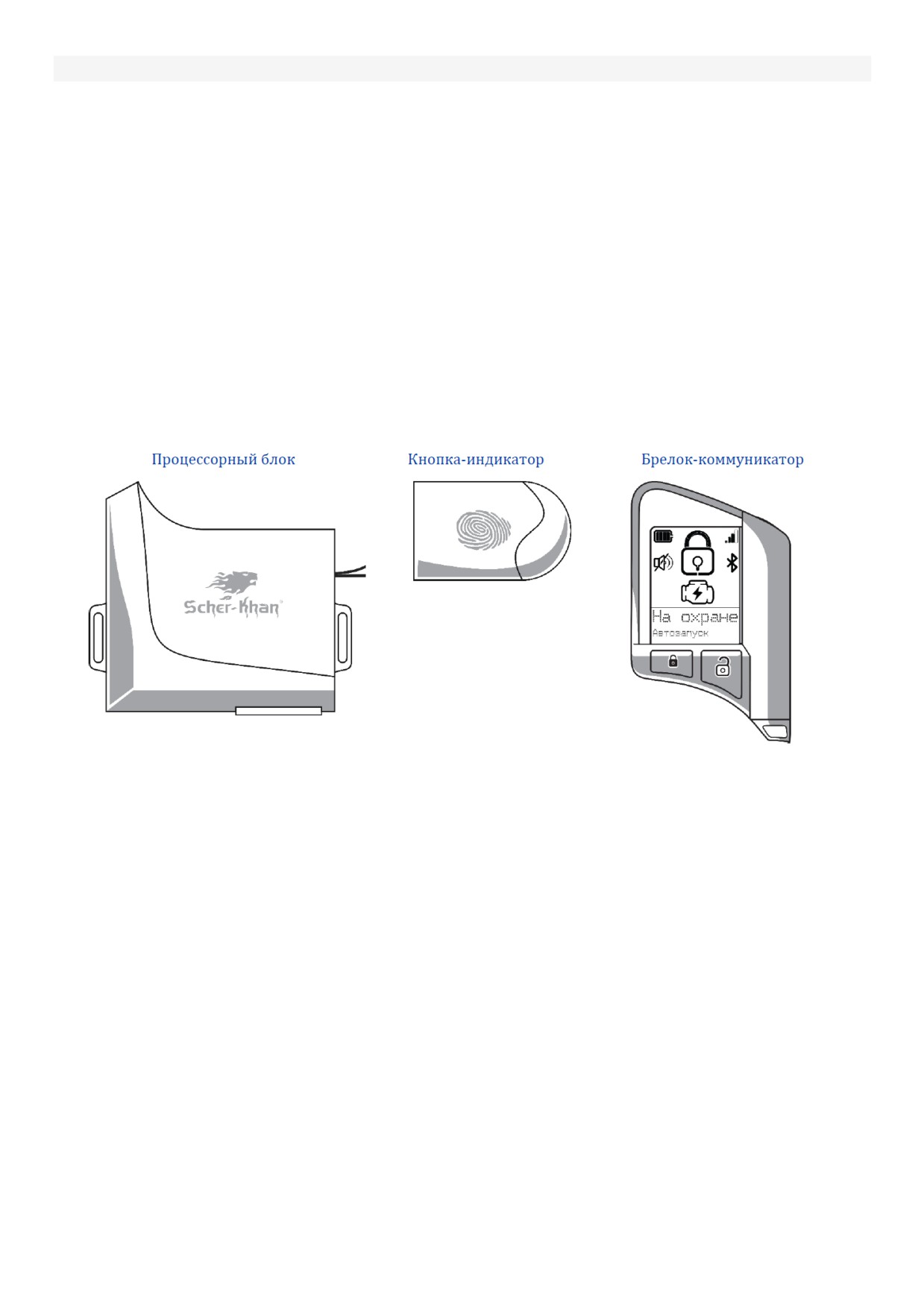

Процессорный блок
1
Карта пользователя с PIN и серийным номером
1
Кнопка-индикатор с кабелем и разъёмом X3
1
Брелок-коммуникатор с ЖК дисплеем
1
Кабель подключения системы с 28-контактным разъёмом X4 и датчиком температуры
1
Кабель силовых подключений с 4-контактным разъёмом X2 (только для SCHER-KHAN X2)
1
Кабель подключения системы с 4-контактным разъёмом X1 (только для SCHER-KHAN X2)
1
Наклейка для кнопки-индикатора
1
Реле блокировки с колодкой*
1
Концевой датчик капота/багажника*
1
Сирена*
1
*Только для комплектации 2Ǥ0Ǥ
ДОПОЛНИТЕЛЬНО ПРИОБРЕТАЕМЫЕ КОМПОНЕНТЫ
Данные компоненты не включены в базовый комплект поставки, докупаются отдельно:
• Брелок-коммуникатор с ЖК дисплеем SCHER-KHAN X1/X2
• Внешний релейный модуль SCHER-KHAN RM-04
• Внешний релейный модуль SCHER-KHAN RM-31
• Внешний релейный модуль SCHER-KHAN M2
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Значение
Параметр
МинǤ
МаксǤ
Процессорный блок
Напряжение питания (В)
5*
18
Средний ток потребления (мA)
15
Диапазон рабочих температур (°С)
-40
+85
46; 85×80×18 (SCHER-KHAN X1)
Вес (г); габариты (мм)
88; 100×89×27 (SCHER-KHAN X2)
разъём Х1 - 10А
Нагрузочная способность релейных выходов SCHER-KHAN X2 (A)
разъём Х2 - 20А
Нагрузочная способность слаботочных выходов (мA)
100
Нагрузочная способность выхода управления сиреной (A)
2
Исполнение корпуса
IP-40
Bluetooth
Bluetooth Smart 5.0
Диапазон частот Bluetooth (МГц)
2400-2483,5
Брелок
Радиус действия передатчика/приемника (м)
1009/1000**
Несущая частота радиоканала (МГц)
868
Тип модуляции
FSK
Элемент питания брелока
1,5 В (батарея ААА)
Диапазон рабочих температур (°С)
0
+70
Исполнение корпуса
IP-40
Вес с элементом питания (г)
40
Габариты (мм)
80×49×15
Сирена
Напряжение питания (В)
12
Ток потребления (А)
0,3
Исполнение корпуса
IP-65
Вес (г)
70
Габариты (мм)
95×60×20
* При минимальном значении напряжения питания может быть недоступна часть функцийǤ
**В таблице приведено максимальное значениеǤ Фактическое расстояние зависит от ряда объективных
причин: взаимного расположения антенны брелока-коммуникатора и процессорного блока, наличия
металлических предметов вблизи антенн, радиопомех в эфире, погодных условий, степени разряда
элемента питания брелокаǤ
ЗАЩИТА ЭЛЕКТРИЧЕСКИХ ЦЕПЕЙ
Защита от включения с инверсной
Встроенная
полярностью питания
Защита слаботочных выходов от короткого
Встроенная, при помощи токоограничивающих
замыкания
сгораемых резисторов
Защита выхода на сирену
Встроенная, самовосстанавливающаяся
Защита соединительных проводов, общая
Автомобильный предохранитель замедленного
защита от короткого замыкания
действия в соответствии со схемой подключения
ОПИСАНИЕ РАЗЪЁМОВ
РАЗЪЁМ X1 (только для SCHER-KHAN X2)
№ провода
Цвет провода
Назначение
1
Фиолетовый/белый
+12В или (-) 10А, НР контакт универсального реле
2
Фиолетовый/чёрный
+12В или (-) 10А, Н3 контакт универсального реле
3
Не используется
4
Фиолетовый
+12В или (-) 10А, общий контакт универсального реле
РАЗЪЁМ X2 (только для SCHER-KHAN X2)
№ провода
Цвет провода
Назначение
1
Белый
+12В или (-) 20А выход,
НР контакт переназначаемого реле «Аксессуарыǽ
2
Красный
+12В или (-) 30А вход, общие контакты реле
автозапуска «Питание автозапускаǽ
3
Жёлтый
+12В или (-) 20А выход,
НР контакт переназначаемого реле «Стартерǽ
4
Зелёный
+12В или (-) 20А выход,
НР контакт переназначаемого реле «Зажигание 1ǽ
РАЗЪЁМ X3
№ провода
Цвет провода
Назначение
1
Серый
Подключение кнопки-индикатора
2
Чёрный
Подключение кнопки-индикатора
3
Чёрный
Подключение кнопки-индикатора
РАЗЪЁМ X4
№ провода
Цвет провода
Назначение
1
Чёрный
(-) вход, питание процессорного блока системы
2
Красный
+12В 2А вход, питание процессорного блока системы
3
Чёрный
Датчик температуры
4
Чёрный/белый
Датчик температуры
5
Красный/чёрный
Переназначаемый (-) вход, по умолчанию «вход дверейǽ
6
Серый/чёрный
Переназначаемый (-) вход, по умолчанию «вход
багажникаǽ
7
Голубой/чёрный
Переназначаемый +12В или (-) вход, по умолчанию «вход
стояночного тормозаǽ
8
Чёрный/розовый
Переназначаемый +12В или (~) вход, по умолчанию «вход
тахометраǽ
9
Жёлтый/синий
Переназначаемый +12В вход/выход +12В или (-) 100мА ОК
с защитой от короткого замыкания, по умолчанию «выход
допǤ канала №1ǽ
10
Жёлтый/белый
Переназначаемый +12В вход/выход +12В или (-) 100мА ОК
с защитой от короткого замыкания, по умолчанию «выход
допǤ канала №2ǽ
11
Зелёный
Переназначаемый +12В вход/выход (-) 100мА ОК с
защитой от короткого замыкания, по умолчанию «вход
зажиганиеǽ
12
Чёрный/белый
Переназначаемый АЦП вход/выход (-) 100мА ОК с
защитой от короткого замыкания, по умолчанию «вход
педали тормозаǽ
13
Коричневый/зелёный
Переназначаемый выход (-) 100мА ОК с защитой от
короткого замыкания
14
Коричневый/фиолетовый
Переназначаемый выход (-) 100мА ОК с защитой от
короткого замыкания
15
Коричневый/жёлтый
Переназначаемый выход (-) 100мА ОК с защитой от
короткого замыкания
16
Коричневый/белый
Переназначаемый выход (-) 100мА ОК с защитой от
короткого замыкания
17
Оранжевый
Переназначаемый вход/выход цифровой шины данных
LIN или выход (-) 40мА ОК с защитой от короткого
замыканияǤ Не использовать для управления реле
18
Оранжевый/чёрный
Вход/выход LIN_ BREAK, коммутируемый с
входом/выходом цифровой шины данных LINǤ Не
использовать для управления реле
19
Розовый/чёрный
Вход/выход IMMO1_BREAK, коммутируемый с
входом/выходом цифровой шины данных IMMO1
20
Розовый
Переназначаемый вход/выход цифровой шины данных
IMMO1 или выход (-) 100мА ОК с защитой от короткого
замыкания
21
Розовый/белый
Переназначаемый вход/выход цифровой шины данных
IMMO2 или выход (-) 100мА ОК с защитой от короткого
замыкания
22
Синий
Переназначаемый выход (-) 100мА ОК с защитой от
короткого замыкания, по умолчанию «выход НЗ
блокировки двигателяǽ
23
Белый/зелёный
Вход/выход цифровой шины данных CAN1 High
24
Белый/синий
Вход/выход цифровой шины данных CAN1 Low
25
Черный/зелёный
Вход/выход цифровой шины данных CAN2 High
26
Черный/синий
Вход/выход цифровой шины данных CAN2 Low
27
Коричневый/чёрный
Переназначаемый +12В или (-) вход, по умолчанию «вход
капотаǽ
28
Коричневый
Переназначаемый выход +12В 2А с защитой от перегрузки
и короткого замыкания, по умолчанию «выход управления
сиренойǽ
РАЗЪЁМ X5
№ провода
Цвет провода
Назначение
1
Коричневый/белый
Подключение внешнего силового модуля,
по умолчанию «световая сигнализацияǽ
2
Красный
Подключение внешнего силового модуля
3
Не используется
4
Коричневый/жёлтый
Подключение внешнего силового модуля,
по умолчанию «отпирание замков дверейǽ
5
Коричневый/фиолетовый
Подключение внешнего силового модуля,
по умолчанию «световая сигнализацияǽ
6
Коричневый/зелёный
Подключение внешнего силового модуля,
по умолчанию «запирание замков дверейǽ
МЕРЫ ПРЕДОСТОРОЖНОСТИ
Перед установкой системы внимательно изучите данное руководствоǤ
Подключение устройства должно производиться при отключенной аккумуляторной батарее
автомобиляǤ
Перед подключением необходимо настроить назначение проводов устройства в соответствии с
технологической картой установкиǤ
При прокладке проводов собирайте их в жгуты, защищайте изоляционной лентой и (или)
пластиковой гофрированной трубкойǤ Для повышения скрытности установки рекомендуется выбирать
защиту проводки системы подобную примененной в автомобиле, на который она устанавливаетсяǤ
Прокладка проводов подключения процессорного блока должна производиться в местах
прокладки штатной проводки автомобиляǤ
При установке исполнительных устройств на подвижные части автомобиля (двери, багажник,
капот и тǤдǤ) и при переходе от неподвижных частей прокладывайте провода только в специально
предназначенных для этого трубкахǤ
При прокладке проводов не допускайте их пережима панелями обивки салонаǤ
Не допускайте перегиба проводов через острые кромки металлических панелей автомобиляǤ
При прокладке проводов из салона в моторный отсек или багажник автомобиля используйте
штатные места прокладки проводов или специально предназначенные для этого проходные втулкиǤ
При необходимости удлинить провод, используйте провод такого же или большего сеченияǤ
Все компоненты системы (кроме сирены, которая имеет защиту по стандарту IP-65) выполнены
по стандарту IP-40Ǥ Выбор места для установки компонентов должен исключать возможность
проникновения внутрь технологических жидкостей и атмосферной влагиǤ
Не устанавливайте компоненты системы в местах сильного нагрева (элементы охлаждения
двигателя, климатической установки)Ǥ
Компоненты и провода не должны препятствовать работе подвижных компонентов автомобиляǤ
ВНИМАНИЕ!
При несоблюдении мер предосторожности производитель не несет ответственности за
возможные последствия
(повреждение автомобиля, нарушение работы штатного
электрооборудования и тǤпǤ)Ǥ
ТЕХНОЛОГИЧЕСКАЯ КАРТА УСТАНОВКИ
В технологической карте установки приведен наиболее оптимальный вариант подключения
устройства для конкретной марки и модели автомобиляǤ В ней указаны расположение и цвета
основных проводов, к которым производится подключение, и их назначениеǤ Кроме этого,
в технологической карте указаны функции устройства, которые необходимо настроить при
помощи приложения «Конфигураторǽ.
Скачать технологическую карту можно при помощи приложения
«КонфигураторǽǤ При
отсутствии технологической карты обратитесь в службу техподдержки по телефону: 8 800 555-39-21.
УСТАНОВКА ОСНОВНЫХ КОМПОНЕНТОВ
УСТАНОВКА ПРОЦЕССОРНОГО БЛОКА
Процессорный блок должен быть установлен в салоне автомобиля таким образом, чтобы
внутрь корпуса не попадали технологические жидкости и атмосферная влагаǤ
Электронные устройства автомобиля (блок управления двигателем, контроллер центрального
замка и другие) вызывают радиопомехи, поэтому не устанавливайте процессорный блок в
непосредственной близости от них, а также вблизи металлических экранирующих элементов
конструкции автомобиля, поскольку это может негативно сказаться на работе встроенных Bluetooth и
FSK радиомодулейǤ
Не устанавливайте процессорный блок на пластмассовые кожухи, а также вблизи деталей
климатической установки, подверженных нагреву и охлаждениюǤ
От расположения блока и жесткости его крепления зависит достоверность определения
ударов по автомобилю, наклона автомобиля и его перемещенияǤ
УСТАНОВКА КНОПКИ-ИНДИКАТОРА
Установите кнопку-индикатор в углу ветрового стекла или на панели приборов.
Перед установкой кнопки-индикатора следует обезжирить монтажную поверхностьǤ
Температура при монтаже должна быть не менее +10 °СǤ При прокладке провода
от кнопки-индикатора к процессорному блоку следите за тем, чтобы не передавить провод
панелями или фиксаторами обивкиǤ
УСТАНОВКА СИРЕНЫ
Для установки сирены выберите место в моторном отсеке, которое хорошо защищено от
доступа из-под днища автомобиля, в том числе от брызг при мойке автомобиляǤ Не размещайте
сирену рядом с сильно нагревающимися узлами или подвижными компонентамиǤ Для предотвращения
скапливания влаги или грязи раструб сирены должен быть направлен вниз.
УСТАНОВКА ДАТЧИКОВ КАПОТА И БАГАЖНИКА
Для охраны капота и багажника может потребоваться установка датчиков открытия капота и
багажника (концевых выключателей)Ǥ
Эти датчики должны быть установлены на металлическую поверхность автомобиля, имеющую
хороший контакт с кузовомǤ Важно выбрать такое место, где исключается возможность проникновения
и скопления водыǤ Выбирайте места, которые при закрытом капоте и багажнике защищены
резиновыми уплотнениямиǤ Не устанавливайте датчики на водостокахǤ Датчики могут быть
установлены с помощью скобы или в монтажном отверстии соответствующего размераǤ Помните, что
при правильной установке подвижный шток датчика должен иметь свободный ход не менее 5 мм
при закрытии капота или багажникаǤ Датчик в багажном отделении не должен мешать погрузке и
выгрузке багажа, а датчик под капотом - техническому обслуживанию автомобиляǤ
УСТАНОВКА ТЕМПЕРАТУРНОГО ДАТЧИКА
Температурный датчик устанавливается в салоне автомобиляǤ Для корректного измерения
температуры воздуха в салоне датчик должен крепиться на удалении от узлов, агрегатов и
электронных блоков автомобиля, нагревающихся в процессе эксплуатации автомобиляǤ
Предпочтительным вариантом размещения температурного датчика является крепление возле
точки забора воздуха штатной климатической системы автомобиляǤ
Температурный датчик может быть закреплен на двигателеǤ В этом случае при настройке
автоматических запусков должны использоваться только отрицательные значения температурных
пороговǤ Допустимо удлинение проводов, идущих к температурному датчикуǤ
ПОДГОТОВКА К РАБОТЕ
УСТАНОВКА ЭЛЕМЕНТА ПИТАНИЯ БРЕЛОКА
Перед началом эксплуатации в брелок необходимо установить элемент питания (входит
в комплект системы)Ǥ
Для этого переверните брелок экраном вниз и откройте крышку батарейного отсекаǤ Установите
батарейку, соблюдая полярность, закройте крышку батарейного отсекаǤ
ВНИМАНИЕ!
Допускается применение литиевых, щелочных (алкалиновых) элементов питания и
аккумуляторных батарей ААА с номинальным напряжением не более 1,5 ВǤ Не допускается
установка элементов питания с истёкшим сроком годности, имеющих механические повреждения,
а также солевых элементов питанияǤ Нарушение вышеприведённых требований может привести к
выходу брелока из строяǤ
РЕГИСТРАЦИЯ БРЕЛОКОВ В ПАМЯТИ СИСТЕМЫ
Система работает только с теми брелоками, которые зарегистрированы в её памятиǤ
Всего в памяти системы можно зарегистрировать два брелокаǤ Регистрация нового брелока
удаляет из памяти системы ранее зарегистрированные брелокиǤ
Для регистрации брелоков выполните следующие действия:
1. Выключите режим охраны, включите зажигание, двигатель не заводитеǤ
2. Длительно на
2 секǤ нажмите кнопку-индикатор (кнопку следует удерживать до подачи
процессорным блоком звукового сигнала).
3. Нажмите кнопку-индикатор два раза коротко. В подтверждение каждого нажатия, после того как
кнопка отпущена процессорный блок подаст звуковой сигналǤ
В подтверждение прозвучит 1 короткий звуковой сигнал процессорного блока. Индикатор начнет
быстро мигатьǤ
4. Введите PIN-код системы, для этого нажмите на кнопку-индикатор количество раз,
соответствующее первой цифре PIN-кодаǤ Пауза в нажатиях более 5 секǤ завершает ввод цифрыǤ
Ввод каждой цифры подтверждается звуковым сигналомǤ Введите таким же образом оставшиеся
цифры PIN-кодаǤ
Индикатор загорится непрерывно*Ǥ
5. Длительно на 2 секǤ нажмите на регистрируемом брелоке кнопку . В открывшемся меню
брелока короткими нажатиями кнопок
и
выберите пункт «Регистрация брелокаǽ,
затем коротко нажмите кнопку . В открывшемся меню выберите пункт «Зарегистрироватьǽ и
в подтверждение коротко нажмите кнопку . Если регистрируются два брелока, то после
регистрации первого, повторите действия, описанные в пункте 5 также для второгоǤ На
регистрацию брелоков отводится 15 секундǤ
Зарегистрированный в памяти системы брелок подаст короткий звуковой сигналǤ Процессорный блок
подтвердит успешную регистрацию брелока коротким звуковым сигналом**Ǥ
6. Через 15 секунд регистрация брелоков в памяти системы завершится автоматическиǤ
* Если PIN-код введён неверно, индикатор не загорится, а процессорный блок подаст 3 звуковых сигнала.
Необходимо повторить действия, начиная с пункта 2.
** Если в течение 15 секǤ после выполнения пункта 4 брелок не будет зарегистрирован, система перейдёт
в режим «Автосервисǽ, сообщив об этом длинным звуковым сигналомǤ Индикатор останется гореть
непрерывноǤ В памяти системы останутся ранее зарегистрированные брелоки.
ПРИМЕЧАНИЕ:
Заводской PIN-код указан на тыльной стороне карты пользователя, которая входит в комплект
поставки системыǤ
СОПРЯЖЕНИЕ СИСТЕМЫ С МОБИЛЬНЫМ УСТРОЙСТВОМ ПО BLUETOOTH
Мобильное устройство может работать с системой только после выполнения процедуры
сопряженияǤ
Система может работать с 4 мобильными устройствами, добавленными в рамках одной
процедуры сопряженияǤ При повторном сопряжении с новыми мобильными устройствами все ранее
сопряжённые устройства удаляются из памяти SCHER-KHAN X1/X2Ǥ Сопряжение системы с мобильным
устройством осуществляется при помощи кнопки-индикатораǤ
Для сопряжения мобильного устройства с системой, при задействовании кнопки-индикатора:
1. Убедитесь, что автомобиль снят с охраныǤ
2. Нажмите кнопку-индикатор до подачи звукового сигнала (удерживайте не менее 2-х секǤ)Ǥ
3. Нажмите коротко кнопку-индикатор (в подтверждение нажатия, после того как кнопка отпущена
процессорный блок подаст звуковой сигнал)Ǥ
4. Запустите мобильное приложение, активируйте в нём сопряжение по BluetoothǤ
5. Введите в мобильное устройство PIN-код: 00XXXX, где 0 - цифра ноль, XXXX - текущий PIN код
системыǤ
6. В течение двух минут можно подключить дополнительные мобильные устройства, используя тот
же
6-значный кодǤ По окончании этого времени процедура сопряжения завершится
автоматическиǤ
Для сопряжения мобильного устройства с брелоком с целью последующего использования
радиоканал брелока для работы мобильного приложения на удалении от автомобиля подойдите к
автомобилю и выполните следующие действия:
1. Убедитесь, что автомобиль снят с охраныǤ
2. Длительно на 2 секǤ нажмите кнопку брелокаǤ
3. В открывшемся меню настроек короткими нажатиями кнопок
и
выберите пункт
«Сопряжение Bluetoothǽ, затем коротко нажмите кнопку .
4. В открывшемся меню выберите пункт «ВклǤ сопряжениеǽ и в подтверждение коротко нажмите
кнопку
Ǥ Все сопряженные ранее мобильные устройства при этом удаляются из памяти
брелока!
5. На дисплее брелока появятся цифры шестизначного кодаǤ Запомните или запишите 6 цифр кодаǤ
6. В течение двух минут запустите мобильное приложение SCHER-KHAN AUTO на мобильном
устройствеǤ Если мобильное устройство, ранее было сопряжено с системой, то зайдите в меню
настройки соединения, в нижней правой части экрана нажмите “плюс”, затем, когда мобильное
устройство обнаружит брелок, нажмите кнопку “ПОДКЛЮЧИТЬ”Ǥ
7. Мобильное устройство запросит шестизначный код сопряжения (смǤ пǤ 5)Ǥ Введите кодǤ
8. В течение двух минут можно подключить дополнительные мобильные устройства, используя тот
же 6-значный код (смǤ пǤ 5)Ǥ По окончании этого времени процедура сопряжения завершится
автоматическиǤ
9. Для досрочного завершения процедуры сопряжения коротко нажмите кнопку .
МЕНЮ CAN-ПРОШИВКИ
Для перехода в меню CAN-прошивки нажмите 2 раза длительно на 2 секǤ (кнопку следует
удерживать до подачи процессорным блоком звукового сигнала), затем два раза коротко кнопку-
индикаторǤ Наличие и состав команд этого меню полностью определяется CAN-программойǤ Подробная
информация содержится в технологической карте установкиǤ
ОБУЧЕНИЕ ИММОБИЛАЙЗЕРА
Для обучения иммобилайзера подключите систему к ПК используя провод mini USB, включите
зажигание, нажмите три раза длительно на 2 секǤ (кнопку следует удерживать до подачи процессорным
блоком звукового сигнала), затем три раза коротко кнопку-индикаторǤ Запустите приложение
«Конфигураторǽ, перейдите во вкладку “Дополнительно”, раздел “Команды устройства”, нажмите
кнопку “Начать обучение”Ǥ Далее следуйте указаниям, отображающимся в диалоговом окне приложения
«Конфигураторǽ.
АВТОМАТИЧЕСКИЙ ЗАПУСК ДВИГАТЕЛЯ
Для управления цепями штатной системы запуска могут использоваться, как программно
сконфигурированные слаботочные выходы (открытый коллектор), так и силовые встроенные
реле с нагрузочной способностью до 20 А или внешний силовой модуль запускаǤ
ВНИМАНИЕ!
Используйте внешние дополнительные реле в тех случаях, когда токи управления
штатными цепями автомобиля превышают нагрузочную способность выходов
системыǤ Пользуйтесь технологической картой подключения системыǤ
Перед выполнением подключений необходимо настроить функции устройства в соответствии с
технологической картой установкиǤ Настройка производится при помощи приложения «Конфигураторǽ.
ПРОГРАММИРОВАНИЕ ТАХОМЕТРИЧЕСКОГО СИГНАЛА
Для обеспечения корректной работы системы в режимах автоматического запуска,
турботаймера, парковки с работающим двигателем необходимо сохранить в памяти системы значение
тахометрического сигнала, соответствующее холостому ходуǤ Для сохранения тахометрического
сигнала:
1Ǥ В режиме «Снято с охраныǽ или в режиме «Автосервисǽ при заведенном, предварительно
прогретом двигателе, длительно на 2 секǤ три раза нажмите кнопку-индикатор (кнопку следует
удерживать до подачи процессорным блоком звукового сигнала)Ǥ
2Ǥ Нажмите кнопку-индикатор два раза короткоǤ В подтверждение каждого нажатия, после того
как кнопка отпущена процессорный блок подаст звуковой сигналǤ
Успешное сохранение значения тахометрического сигнала подтвердится 1 звуковым сигналомǤ
ПРИМЕЧАНИЕ:
Неудачная попытка сохранения значения тахометрического сигнала сопровождается
3
звуковыми сигналами.
Время между нажатиями кнопки не должно превышать 5 секунд.
ПРОГРАММИРОВАНИЕ ТИПА КОРОБКИ ПЕРЕДАЧ
Для выбора типа коробки передач служит петля красно-белого провода, выходящая из
корпуса процессорного блокаǤ Если автомобиль имеет автоматическую коробку передач, петлю следует
перерезатьǤ
ВНИМАНИЕ!
Не используйте автоматический запуск двигателя в автомобилях с открытым верхом
и механической коробкой передачǤ Не перерезайте петлю выбора трансмиссии, если
у автомобиля с АКПП есть возможность перевести селектор передач из положения «Parkingǽ в
любое другое без использования ключа зажиганияǤ
ДАТЧИКИ
Процессорный блок системы оборудован встроенными датчиками: датчиком удара,
датчиком изменения угла наклона автомобиля, датчиком движения автомобиля и датчиком
экстренного торможения автомобиляǤ
Настройка уровня чувствительности двухзонового датчика удара, датчика движения и датчика
изменения угла наклона осуществляется в меню брелока в разделе «Датчикиǽ или при помощи
приложения «Конфигураторǽ.
Для настройки чувствительности датчиков удара, наклона, движения при использовании
приложения «Конфигураторǽ, подключите систему к ПК используя провод mini USB, запустите на ПК
приложение «Конфигураторǽ, перейдите во вкладку «Настройкиǽ, раздел «Датчик удараǽǤ После
корректировки чувствительности датчиков нажмите кнопку «Записатьǽ.
«КОНФИГУРАТОРǽ ДЛЯ WINDOWS
Приложение «Конфигураторǽ предназначено для профессионального использования. При
инсталляции оборудования на автомобиль приложение дает возможность обновить программное
обеспечение системы, быстро настроить её функции, проверить ранее установленные настройки,
провести диагностику системы и корректность ее инсталляцииǤ
1Ǥ Чтобы скачать приложение «Конфигураторǽ, откройте сайт http://support.mega-f.ru/.
2Ǥ В поле «Марка продуктаǽ укажите SCHER-KHAN, в поле «Модель продуктаǽ - X1/X2, в поле
«Категорияǽ - «Программное обеспечениеǽǤ
3Ǥ Нажмите кнопку «СкачатьǽǤ В диалоговом окне укажите директорию, в которой программа
будет храниться на Вашем компьютереǤ Установите программу «КонфигураторǽǤ
4Ǥ Подключите процессорный блок к компьютеру кабелем с разъемом mini USB и запустите
программу «КонфигураторǽǤ
5Ǥ При наличии интернет-соединения программа
«Конфигураторǽ проверит актуальность
текущей версииǤ При наличии свежей версии ПО появится сообщение о необходимости провести
обновлениеǤ Нажмите кнопку «Обновить базуǽ для синхронизации данных с серверомǤ
В раскрывшемся окне программы находятся вкладки:
«Обновлениеǽ,
«Диагностикаǽ,
«Настройкиǽ, «Подключениеǽ, «ДополнительноǽǤ Система помощи содержит полное описание функций
каждой вкладкиǤ Для этого после перехода на нужную вкладку нажмите кнопку, обозначенную
вопросительным знакомǤ
Версия [0.0]
