Автомобильная охранная система Scher-Khan V20. Руководство по установке

Система тревожной сигнализации транспортных средств

Scher-Khan V20 соответствует обязательным требованиям

ТЕХНИЧЕСКОГО РЕГЛАМЕНТА ТАМОЖЕННОГО СОЮЗА ЕАЭС:

•

TP TC 018\2011 - ТЕХНИЧЕСКИЙ РЕГЛАМЕНТ ТАМОЖЕННОГО СОЮЗА

ЕАЭС «О безопасности колесных транспортных средств»;

•

TP TC 020\2011 - ТЕХНИЧЕСКИЙ РЕГЛАМЕНТ ТАМОЖЕННОГО СОЮЗА

ЕАЭС «Электромагнитная совместимость технических средств».

ÂÂÅÄÅÍÈÅ

Благодарим Вас за приобретение системы тревожной

сигнализации транспортных средств (СТСТС) Scher-Khan V20 (далее

система). Система вобрала в себя все новые разработки в области

охранных систем для автомобилей. Система Scher-Khan V20 обладает

простотой управления и инсталляции, может быть установлена на

любой автомобиль с напряжением бортовой сети 12 В. Использование

системы Scher-Khan V20 позволит Вам быть уверенным в надежной

защите Вашего автомобиля. Брелок с двусторонней связью обеспечит

максимальный уровень комфорта при пользовании автомобилем.

ÂÍÈÌÀÍÈÅ!

При покупке проверьте правильность заполнения гарантийного талона.

Фирма-производитель и поставщик системы не несут

ответственность за любое игнорирование пунктов руководств по

установке и эксплуатации, а также за ошибки, допущенные при

установке.

Если возникли проблемы, связанные с функционированием

системы, пожалуйста, незамедлительно обратитесь в сервисный центр

для диагностики или за консультацией.

Производитель оставляет за собой право вносить изменения в конструкцию системы

в целях улучшения потребительских свойств.

ÍÀÇÍÀ×ÅÍÈÅ

Система Scher-Khan V20 предназначена для оповещения

автовладельца о несанкционированном доступе в автомобиль

посредством звуковых и световых сигналов, а также тревожных

сообщений, передаваемых на брелок-коммуникатор. Противоугонная

защита обеспечивается двумя блокировками двигателя (количество

блокировок может быть увеличено с помощью дополнительных реле).

Кроме того, возможно управление различными дополнительными

устройствами. Для автомобилей, оборудованных турбированным

двигателем, предусмотрен специальный режим «Турботаймер»,

увеличивающий ресурс турбины. Температурный диапазон эксплуатации

от -40 до +85 °С и исполнение корпуса IP-40 предусматривают

размещение блока системы в салоне автомобиля в защищенном от

попадания воды и технологических жидкостей месте.

ÎÃËÀÂËÅÍÈÅ

Введение

Назначение

Оглавление

Комплект поставки

Функции Scher-Khan V20

Базовые функции системы

Функции брелока-коммуникатора

Технические параметры

Установка основных компонентов

Рекомендации и меры предосторожности

Установка процессорного блока

Установка модуля запуска

Установка антенного модуля

Установка сирены

Установка датчиков капота и багажника

Установка датчика удара

Назначение и подсоединение проводов

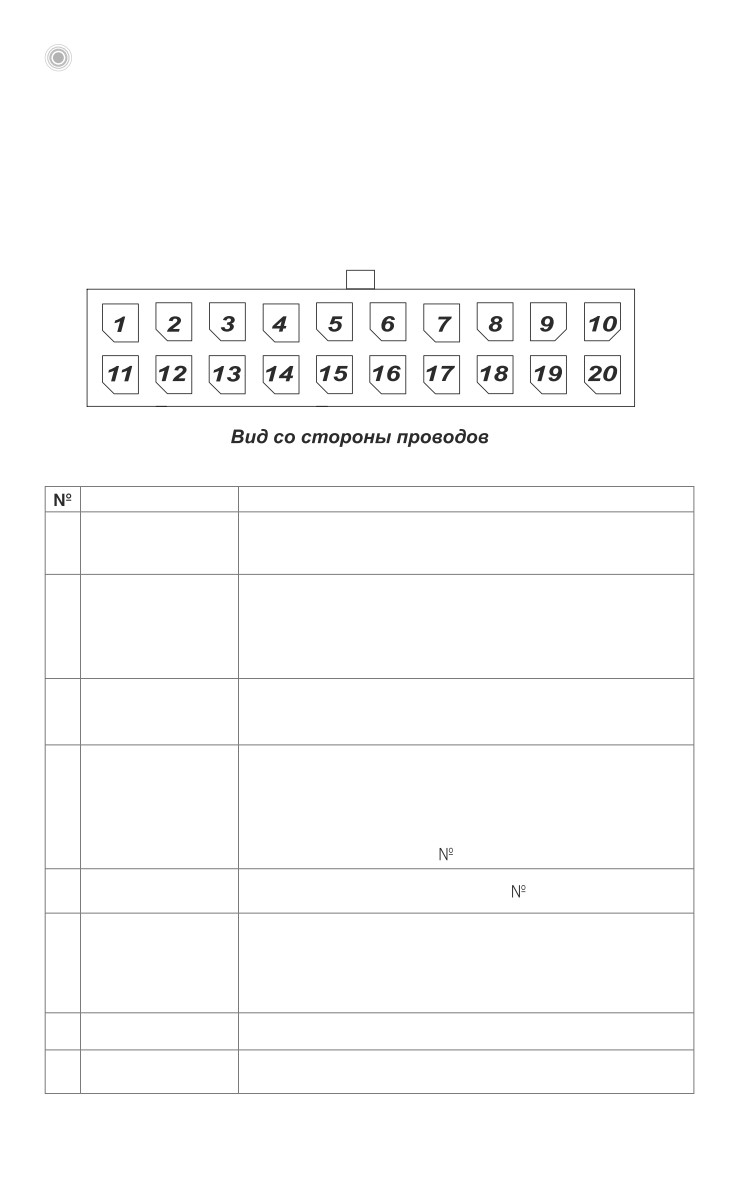

Разъем кабеля основных подключений

Разъем кабеля управления модулем запуска

Разъем кабеля датчика удара

Разъем кабеля антенного модуля

Разъем кабеля температурного датчика

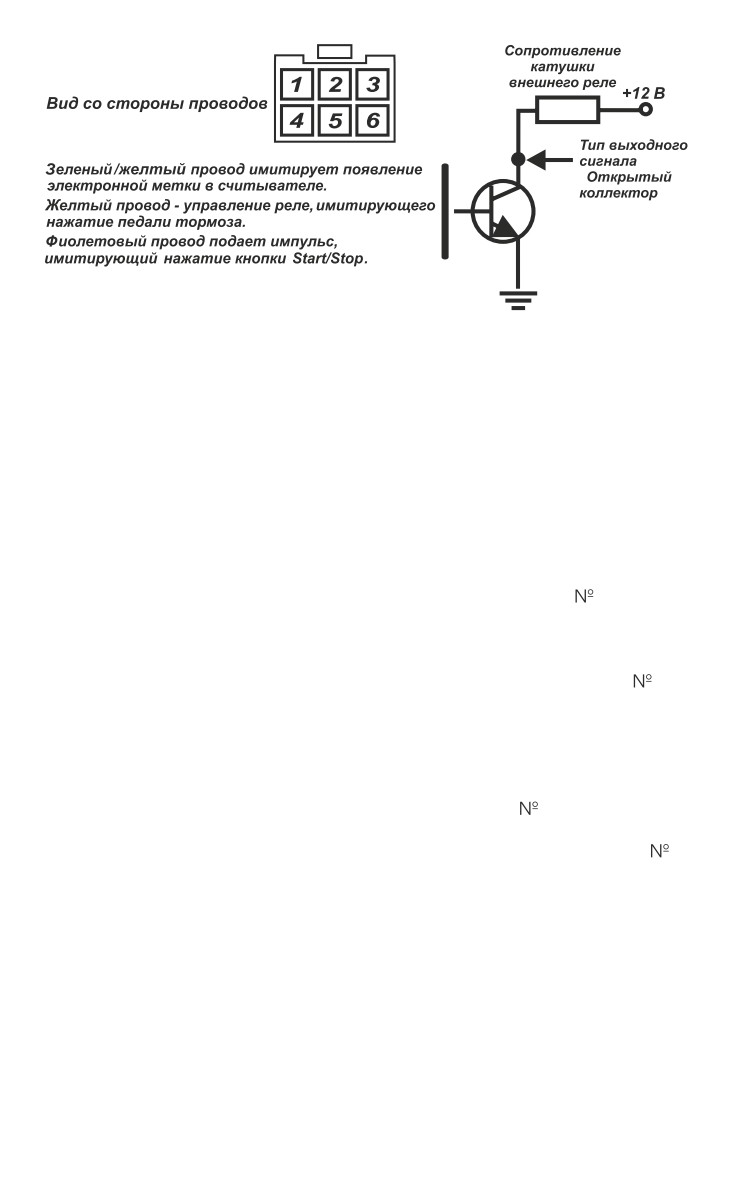

Разъем подключения устройства внешнего запуска

(CARMEGA TSC-250)

Разъем кабеля НР-блокировки двигателя

Разъем кабеля силовых подключений модуля запуска

Программирование брелоков

Аварийное отключение режима охраны с применением

персонального кода

Изменение персонального кода

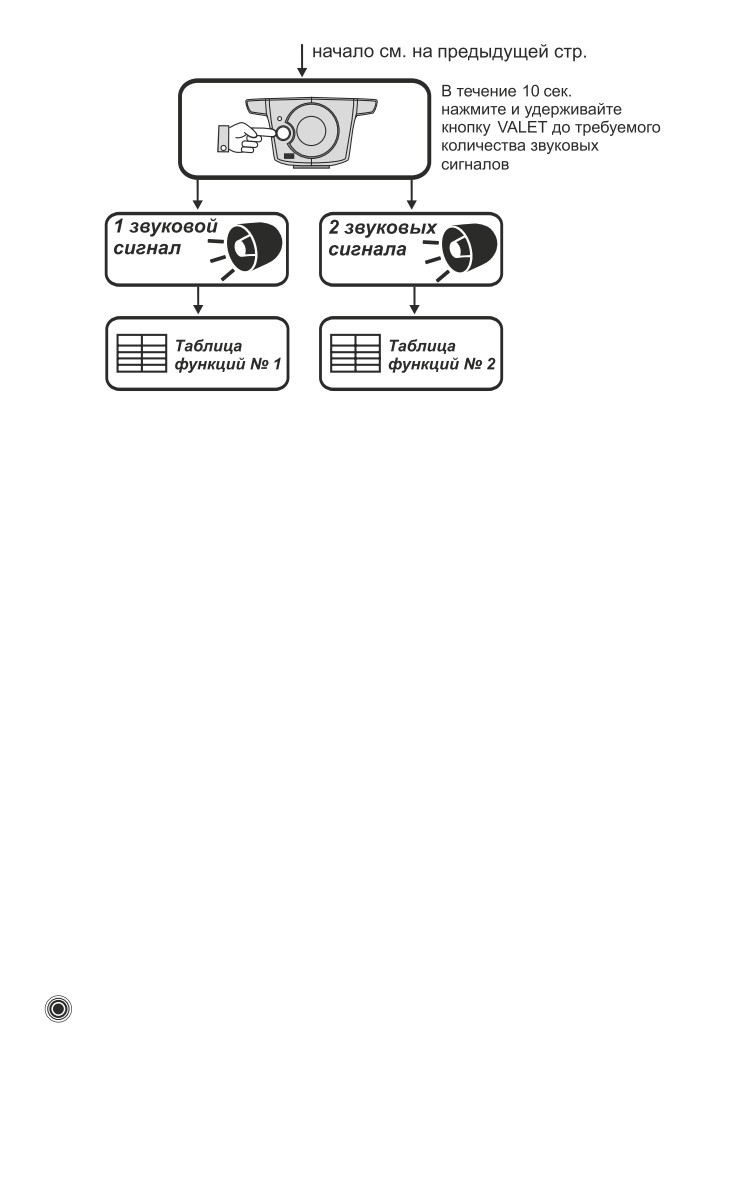

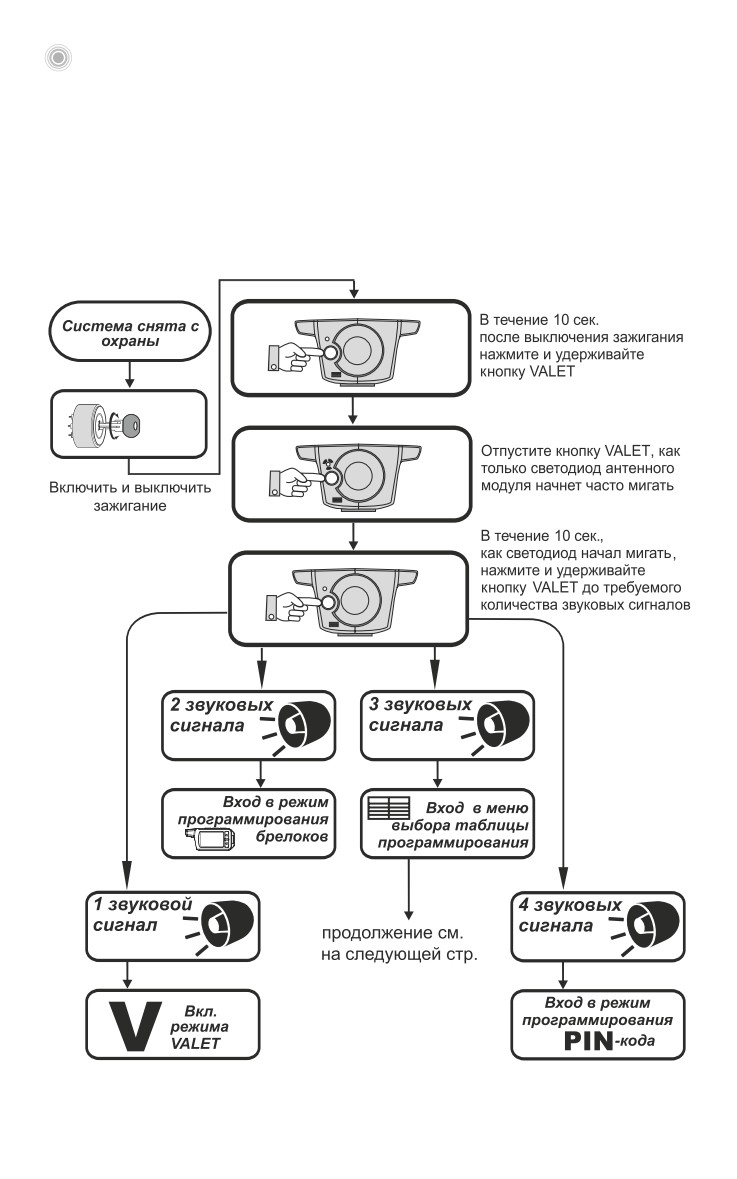

Алгоритм управления кнопкой VALET для изменения свойств

системы

Изменение значений программируемых функций

Функция выбора типа коробки передач

Таблица программируемых функций

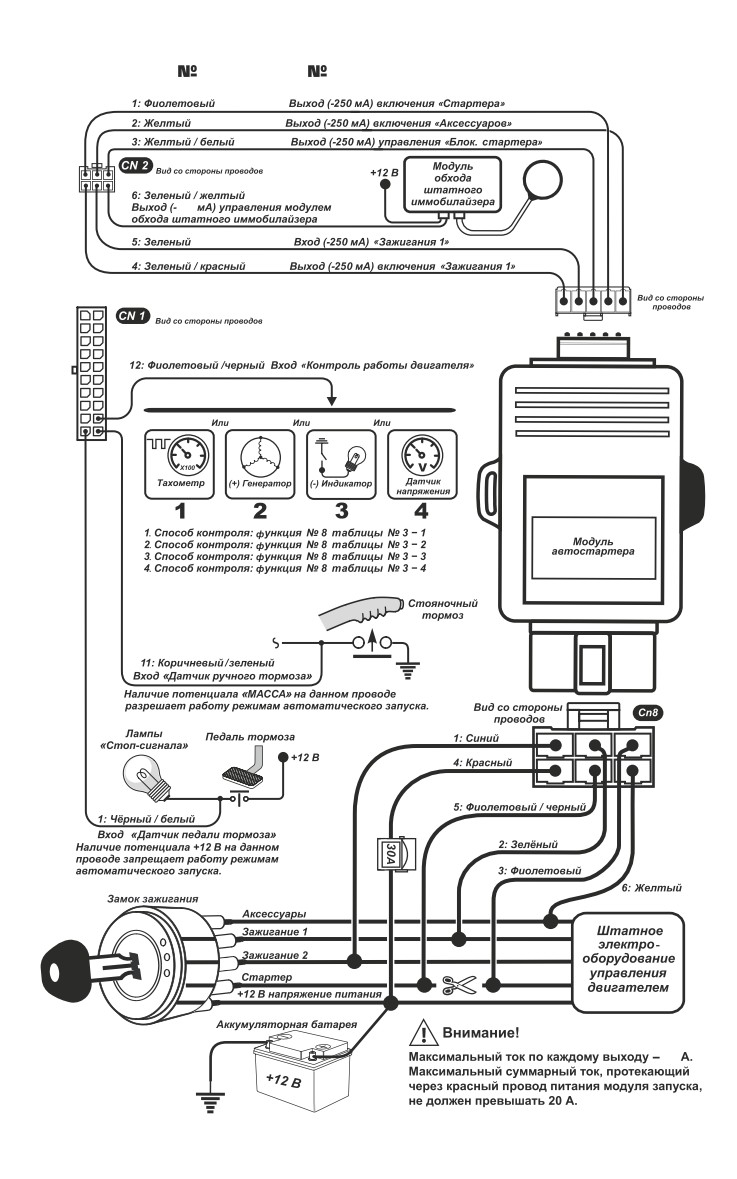

Альбом схем подключения

ÊÎÌÏËÅÊÒ ÏÎÑÒÀÂÊÈ

При покупке системы убедитесь в комплектности поставки.

Указанный комплект поставки является базовым и может быть

расширен в соответствии с пожеланием покупателя дополнительными

компонентами.

Наименование

Количество

Информационный лист

Процессорный блок

Антенный блок с многофункциональной кнопкой и светодиодами

Датчик удара

Релейный модуль автозапуска

Брелок-коммуникатор

Брелок без обратной связи (передатчик)

Кабель основных подключений с 20-контактным разъемом

Кабель управления внешним модулем запуска 6-контактный

Кабель встроенной НР-блокировки двигателя

Кабель силовых подключений модуля автозапуска

Кабель датчика удара с двумя 4-контактными разъемами

Кабель антенного блока с двумя 6-контактными разъемами

Концевой замыкатель капота

Наклейка на стекло

Наклейка под антенный модуль

Упаковка

Гарантийный талон

ÔÓÍÊÖÈÈ SCHER-KHAN V20

ÁÀÇÎÂÛÅ ÔÓÍÊÖÈÈ ÑÈÑÒÅÌÛ

• Персональный код для снятия системы с охраны при утере

брелока (PIN)

• Режим охраны без сигналов сирены

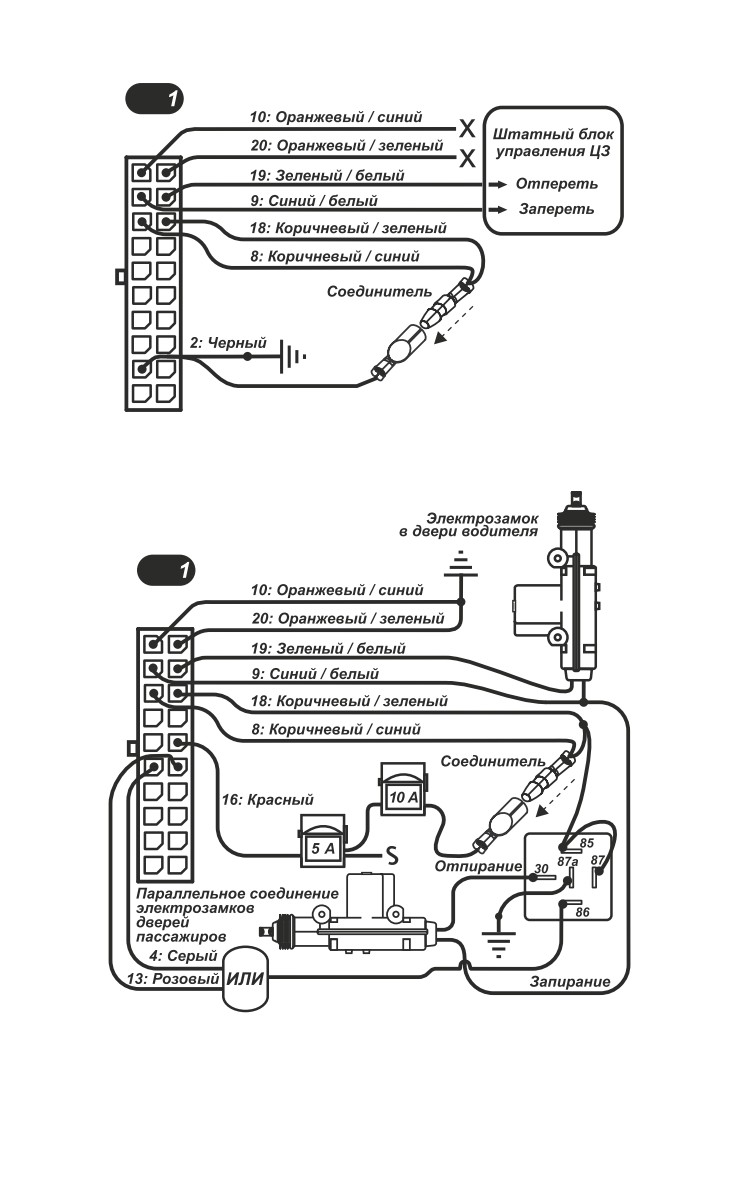

• Силовой выход управления центральным замком автомобиля

• Приоритетное отпирание двери водителя (программируемая

функция)

• Выход управления замком багажника

• Силовые выходы управления аварийной сигнализацией

• Два программируемых каналa управления дополнительными

устройствами

• Учет задержки салонного света (программируемая функция)

• Выбор длительности и числа импульсов управления замками

дверей

• Запирание и отпирание замков дверей при включении и

выключении зажигания

• Автоматическая постановка на охрану (программируемая

функция)

• Автоматический возврат в режим охраны, если не была открыта

дверь (программируемая функция)

• Ручной и автоматический вызов режима Anti Car-hijack

(программируемая функция)

• Программирование функций системы посредством

многофункциональной кнопки на антенном модуле

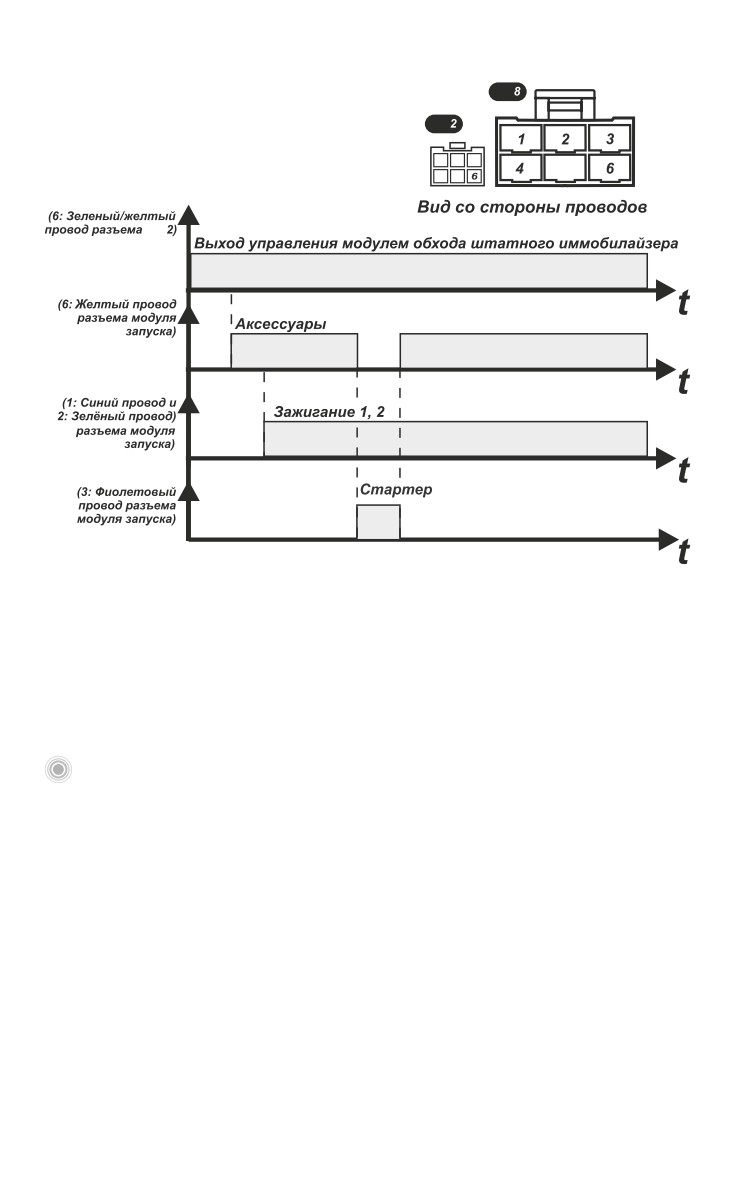

• Дистанционный запуск двигателя по команде с брелока

• Автоматический запуск двигателя при снижении температуры

ниже запрограммированного значения

• Периодический автоматический запуск двигателя

• Автоматический запуск двигателя в заданное время

• Режим «Турботаймер» с изменяемым временем работы двигателя

ÔÓÍÊÖÈÈ ÁÐÅËÎÊÀ-ÊÎÌÌÓÍÈÊÀÒÎÐÀ

• Многофункциональный 5-кнопочный брелок-коммуникатор с

жидкокристаллическим дисплеем

• Включение и выключение режима охраны разными кнопками

• Аудиовизуальное подтверждение выполняемых команд

• Вибрационный вызов

• Дальность связи от брелока к блоку системы (управление) до

600 метров∗

• Дальность действия обратной связи (прием сообщений) брелока

до 2 000 метров∗

• Синхронизация показаний всех брелоков, записанных в память

системы

• Опрос состояния автомобиля

• Индикация наличия сигнала обратной связи

• Автоматическая подсветка дисплея

• Индикация разряда батареи брелока

• Индикация вызова водителя

• Энергосберегающий режим (работа с отключенной обратной

связью)

• Звуковой и визуальный режим напоминания о получении

тревожного сообщения

• Блокировка клавиатуры брелока

∗ В условиях прямой видимости и отсутствия радиопомех.

ÒÅÕÍÈ×ÅÑÊÈÅ ÏÀÐÀÌÅÒÐÛ

Параметры/пределы

Не менее

Не более

Частота радиоканала (МГц)

433,92 ± 0,2 %

Ток потребления основного блока в дежурном режиме не

более (мА)

Напряжение питания основного блока (В)

Тип элемента питания брелока-коммуникатора

1,5 В (батарея ААА)

Тип элемента питания дополнительного брелока-передатчика

12 В (батарея 23 А)

Среднее время работы брелока-коммуникатора

Около 4 месяцев

(параметр зависит от интенсивности использования)

Среднее время работы брелока-передатчика до замены

элемента питания (параметр зависит от интенсивности

2 года

использования)

Диапазон рабочих температур для блока (°С)

-40

+85

Диапазон рабочих температур для брелоков (°С)

-15

+85

Нагрузочная способность выходов (Imax)

Световой индикации (А)

10 (2 х 5 А)

Управления приводами замков дверей (А)

Выхода доп. канала 1 (мА)

250

Выхода доп. канала 2 (мА)

250

Выхода на сирену (А)

ÓÑÒÀÍÎÂÊÀ ÎÑÍÎÂÍÛÕ ÊÎÌÏÎÍÅÍÒÎÂ

ÐÅÊÎÌÅÍÄÀÖÈÈ È ÌÅÐÛ ÏÐÅÄÎÑÒÎÐÎÆÍÎÑÒÈ

• Перед установкой системы внимательно изучите данное

руководство

• При прокладке проводов собирайте их в жгуты, защищайте

изоляционной лентой и (или) пластиковой гофрированной трубкой

• Прокладка проводов подключения должна производиться в местах

прокладки штатной проводки автомобиля

• При установке исполнительных устройств на подвижные части

автомобиля (двери, багажник, капот и т. д.) и при переходе от

неподвижных частей прокладывайте провода только в специально

предназначенных для этого трубках

• При прокладке проводов не допускайте их пережима панелями

обивки салона

• Не допускайте перегиб проводов через острые кромки

металлических панелей автомобиля

• При прокладке проводов из салона в моторный отсек или

багажник автомобиля используйте штатные места прокладки

проводов или специально предназначенные для этого проходные

втулки

• При необходимости удлинить провод используйте провод такого же

или большего сечения

• Все компоненты системы выполнены по стандарту IP-40. Выбор

места для установки компонентов должен исключать возможность

проникновения внутрь их технологических жидкостей и

атмосферной влаги

• Все блоки и датчики необходимо располагать разъемами вниз

или вбок. Перед входом в блоки провода должны иметь провис.

Соблюдение данной рекомендации исключает попадание влаги

внутрь компонентов по поверхности жгутов (проводов)

• Не устанавливайте компоненты системы в местах сильного

нагрева (элементов охлаждения двигателя, климатической

установки)

• Установленные компоненты и провода не должны препятствовать

работе подвижных механизмов автомобиля

• При установке датчиков открытия капота и багажника свободный

ход штоков датчиков должен быть не менее 5 мм. Это исключает

ложное срабатывание датчиков

• Не устанавливайте датчик удара на пластиковых панелях.

Их температурная деформация при нагреве или остывании

может приводить к ложным срабатываниям датчика. Регулятор

чувствительности датчика удара должен быть легко доступен

пользователю. Пользователь должен знать о расположении датчика

для самостоятельной настройки

• Сирена, устанавливаемая в моторном отсеке, не должна

располагаться близко к выпускному коллектору, высоковольтным

цепям зажигания и головного света автомобиля. Сирена

должна устанавливаться рупором вниз или вбок для исключения

скопления в нем влаги. Доступ к сирене извне автомобиля должен

быть исключен. Можно использовать любую сирену с током

потребления менее 2 А. Если ток потребления превышает 2 А,

необходимо установить дополнительное реле

ÓÑÒÀÍÎÂÊÀ ÏÐÎÖÅÑÑÎÐÍÎÃÎ ÁËÎÊÀ

Выберите место для установки процессорного блока в салоне

(например, под приборной панелью) и закрепите его при помощи

пластиковых стяжек или двусторонней липкой основы.

ÂÍÈÌÀÍÈÅ!

Не устанавливайте процессорный блок в моторном отсеке, так как

корпус блока негерметичен. Также избегайте установки блока

непосредственно на электронные компоненты автомобиля. Эти

компоненты могут быть источниками радиопомех. При установке

процессорного блока провод антенны радиоканала расположите

как можно дальше от металлических панелей и жгутов проводки,

это обеспечит максимальную дальность управления системой.

ÓÑÒÀÍÎÂÊÀ ÌÎÄÓËß ÇÀÏÓÑÊÀ

При выборе места для установки модуля автозапуска необходимо

убедиться, что провода и сам модуль не будут являться препятствием для

регулировки положения руля во всем диапазоне регулировок как по

высоте, так и по вылету.

Убедитесь в том, что провода не соприкасаются с промежуточным

карданным валом рулевого механизма.

Проверьте, чтобы все элементы автозапуска не мешали сборке

пластмассовых деталей интерьера автомобиля.

ÓÑÒÀÍÎÂÊÀ ÀÍÒÅÍÍÎÃÎ ÌÎÄÓËß

Антенный блок может быть установлен в верхней части лобового

стекла. При выборе места установки антенного модуля необходимо

обеспечить обзорность светодиода состояния системы. В антенном

модуле установлено два светодиода, видимых с каждой стороны

корпуса. Расстояние от антенны до ближайшей металлической

поверхности должно быть не менее 50 мм. Перед установкой антенного

блока следует обезжирить поверхность стекла в месте монтажа

спиртовой салфеткой. Температура стекла при монтаже должна быть не

менее +10 °С.

ÓÑÒÀÍÎÂÊÀ ÑÈÐÅÍÛ

Для установки сирены выберите место в моторном отсеке, которое

хорошо защищено от доступа из-под днища автомобиля. Не размещайте

сирену рядом с сильно нагревающимися узлами или движущимися

частями. Для предотвращения скапливания влаги или грязи рупор

сирены должен быть направлен вниз.

ÓÑÒÀÍÎÂÊÀ ÄÀÒ×ÈÊÎÂ ÊÀÏÎÒÀ È ÁÀÃÀÆÍÈÊÀ

Для охраны капота и багажника может возникнуть необходимость

установить датчики (концевые выключатели). Эти датчики должны

быть установлены на металлическую поверхность автомобиля,

имеющую хороший контакт с кузовом. Важно выбрать такое место,

где исключается возможность проникновения и (или) скопления воды.

Выбирайте места, которые при закрытом капоте и багажнике защищены

резиновыми уплотнениями. Не устанавливайте датчики на водостоках.

Датчики могут быть установлены с помощью скобы или в монтажном

отверстии соответствующего размера. Помните, что при правильной

установке подвижный шток датчика должен иметь свободный ход не

менее 5 мм при закрытии капота или багажника. Датчик в багажном

отделении не должен мешать погрузке и выгрузке багажа, а датчик под

капотом - техническому обслуживанию автомобиля.

ÓÑÒÀÍÎÂÊÀ ÄÀÒ×ÈÊÀ ÓÄÀÐÀ

Применение в качестве чувствительного элемента датчика

электретного микрофона требует установки датчика на металлической

поверхности кузова автомобиля. Также датчик может быть установлен

на элементах усиления жесткости кузова (под торпедо или центральной

консолью). Датчик устанавливается при помощи двух винтов или при

помощи пластиковых стяжек. Убедитесь в наличии свободного доступа

к датчику для его регулировки. Датчик имеет общую регулировку

чувствительности для обеих зон. Увеличение чувствительности датчика

производится поворотом регулятора по часовой стрелке, уменьшение

чувствительности - поворотом регулятора против часовой стрелки.

ÏÐÈÌÅ×ÀÍÈÅ

Не устанавливайте датчик удара на пластиковых панелях. Их

температурная деформация при нагреве или остывании может

приводить к ложным срабатываниям датчика.

ÍÀÇÍÀ×ÅÍÈÅ È ÏÎÄÑÎÅÄÈÍÅÍÈÅ ÏÐÎÂÎÄÎÂ

CN 1. ÐÀÇÚÅÌ ÎÑÍÎÂÍÛÕ ÏÎÄÊËÞ×ÅÍÈÉ

Цвет провода

Назначение

Вход (+) «Датчик педали тормоза». Наличие потенциала +12 В на

Черный/белый

данном проводе запрещает работу режимам автоматического

запуска.

Вход «МАССА». Подключите этот провод к «МАССЕ» автомобиля.

Требуется соединение «под винт», место контакта должно быть

Черный

тщательно зачищено от краски и ржавчины. Дополнительное

ответвление черного провода с конектором служит для

реализации схемы управления ЦЗ с отрицательным управлением.

Выход «Сирена» (+12 В; 2 А). Предназначен для подключения

Белый/красный

к сирене. На этом проводе появляется напряжение +12 В,

длительностью соответствующей сигналам сирены.

Вход (-) «Датчик двери». Провод предназначен для подключения

концевых датчиков дверей. Замыкание этого провода на

«МАССУ» в режиме охраны вызовет мгновенный переход системы

Коричневый

в режим тревоги. Возможно подключение этого провода к лампе

освещения салона. Выберите наиболее подходящее значение

программируемой функции

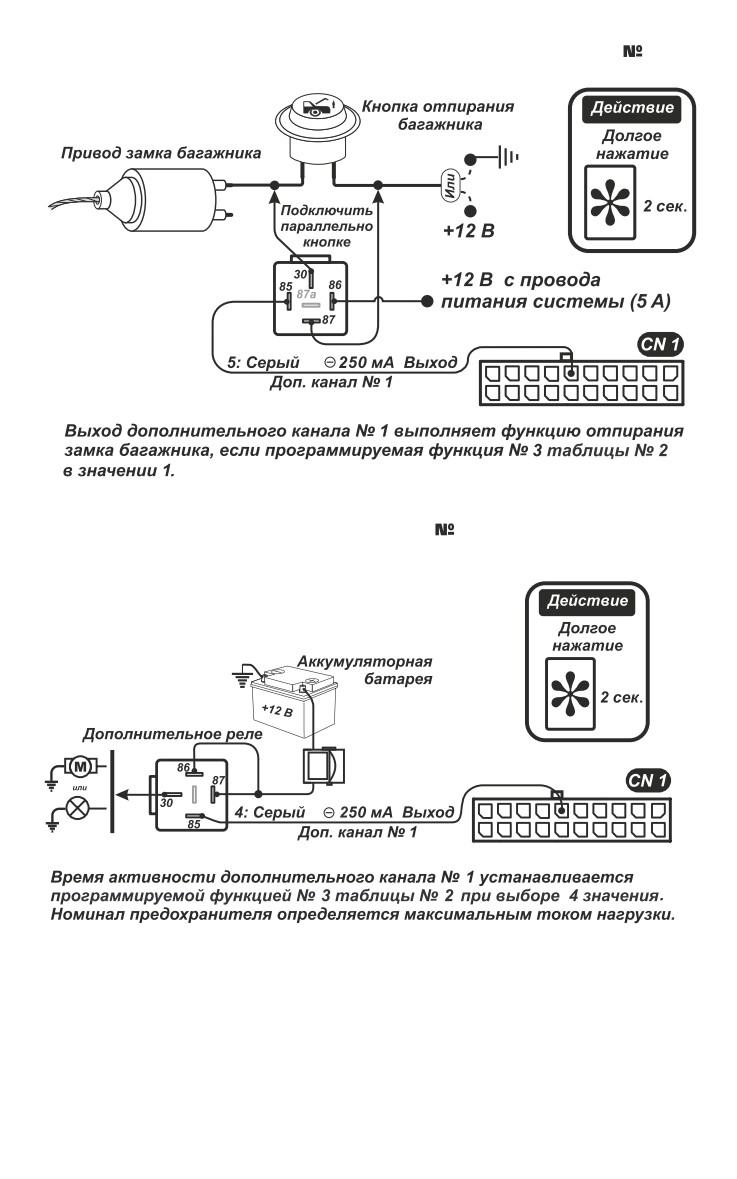

Серый

Выход (-) 250 мА. Дополнительный канал

Вход «Питание указателей поворота» (предохранитель 10 А).

При положительном управлении указателями поворота

Оранжевый/красный

соединяется с положительной (+12 В) клеммой аккумулятора.

При отрицательном управлении указателями поворота соедините

с «МАССОЙ».

Оранжевый

Выход управления указателями поворотов.

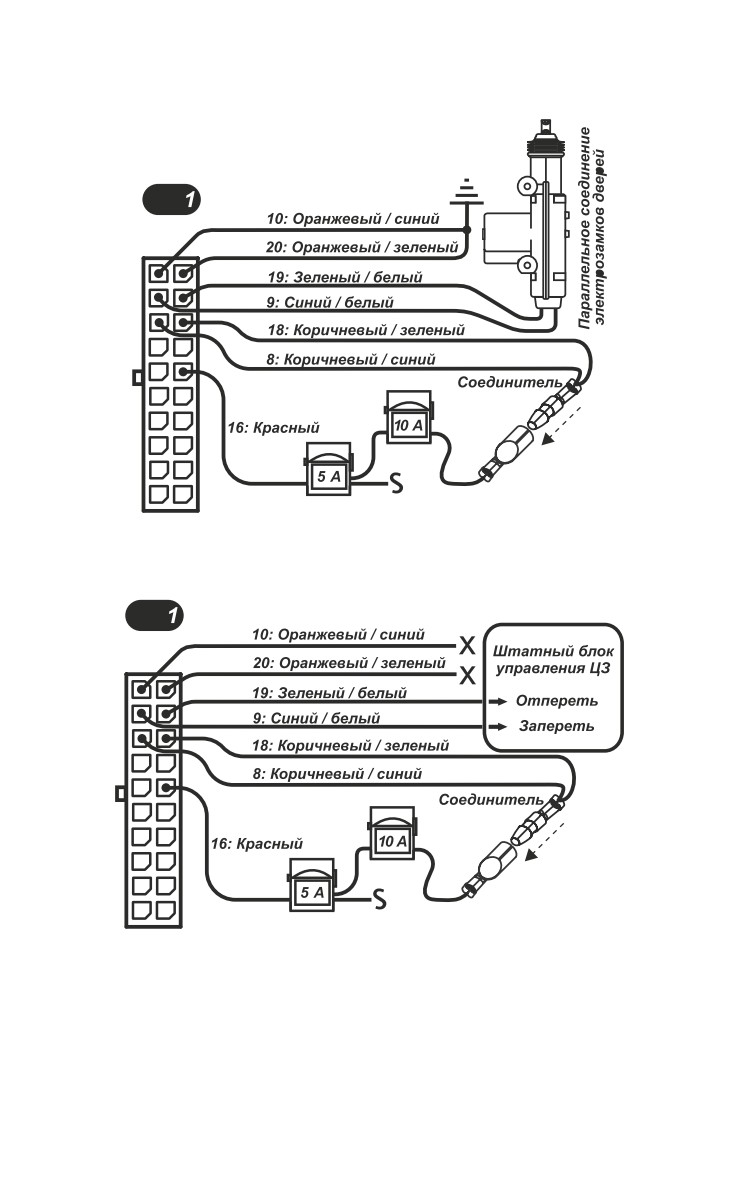

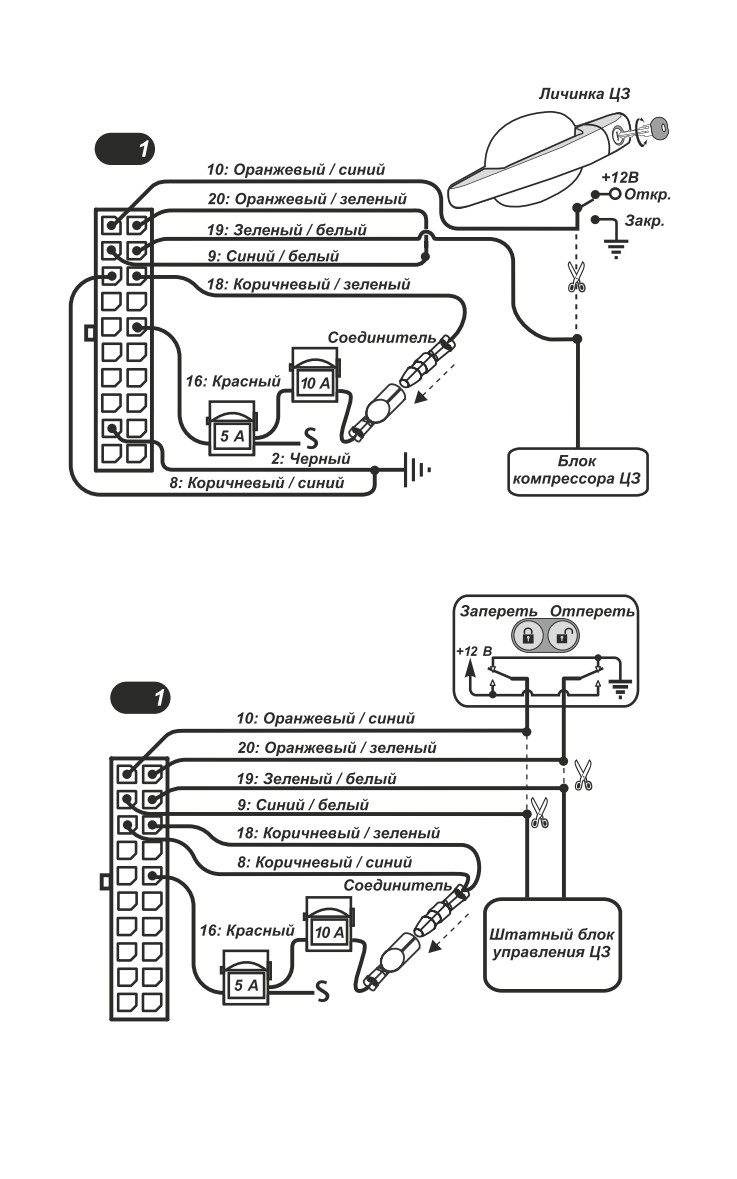

«Нормально разомкнутый контакт» реле запирания.

Коричневый/синий

Предназначен для управления ЦЗ автомобиля.

«Общий контакт» реле запирания. Предназначен для управления

Синий /белый

ЦЗ автомобиля.

«Нормально замкнутый контакт» реле запирания. Предназначен

Оранжевый/синий

для управления ЦЗ автомобиля.

Вход (-) «Датчик ручного тормоза». Наличие потенциала

Коричневый/зеленый

«МАССЫ» на данном проводе разрешает работу режимам

автоматического запуска.

Вход тахометра/генератора предназначен для контроля работы

Фиолетовый/черный

двигателя. Тип входного сигнала определяется программируемой

функцией

8 таблицы программирования

Вход (-) «Датчик багажника». Провод предназначен для

подключения концевого датчика багажника. Замыкание этого

провода на «МАССУ» в режиме охраны вызовет мгновенный

Коричневый/белый

переход системы в режим тревоги. Возможно подключение

этого провода к штатному датчику открытия багажника (если он

установлен).

Вход (-) «Датчик капота». Провод предназначен для подключения

концевого датчика капота. Замыкание этого провода на

«МАССУ» в режиме охраны вызовет мгновенный переход системы

Коричневый/желтый

в режим тревоги. Подключение этого провода обязательно. В

случае если этот провод не будет подключен, невозможно будет

изменить значения программируемых функций.

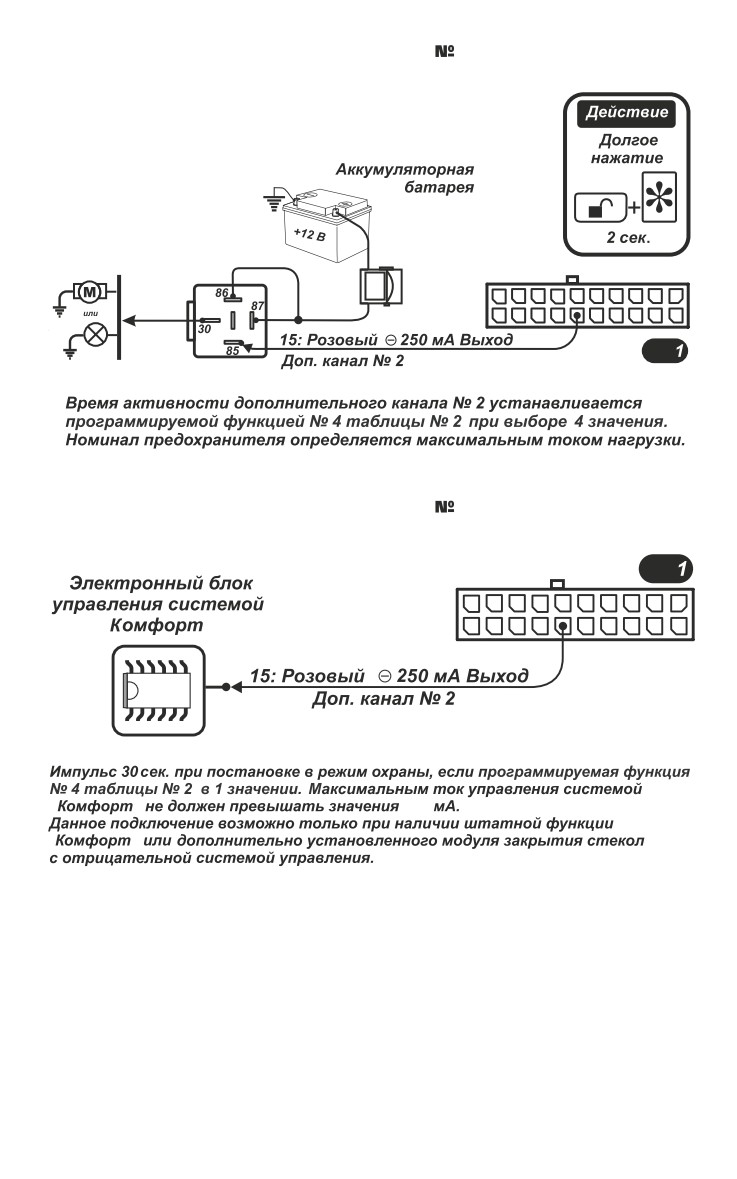

Розовый

Выход (-) 250 мА. Дополнительный канал

Вход «Питание» (+12 В; 15 А). Питание процессорного блока.

Соедините с положительной (+12 В) клеммой аккумуляторной

Красный

батареи. Дополнительное ответвление красного провода с

конектором служит для реализации схемы управления ЦЗ с

положительным управлением.

Оранжевый

Выход управления указателями поворотов.

«Нормально разомкнутый контакт» реле отпирания.

Коричневый/зеленый

Предназначен для управления ЦЗ автомобиля.

«Общий контакт» реле отпирания. Предназначен для управления

Зеленый/белый

ЦЗ автомобиля.

«Нормально замкнутый контакт». Предназначен для управления ЦЗ

Оранжевый/зеленый

автомобиля.

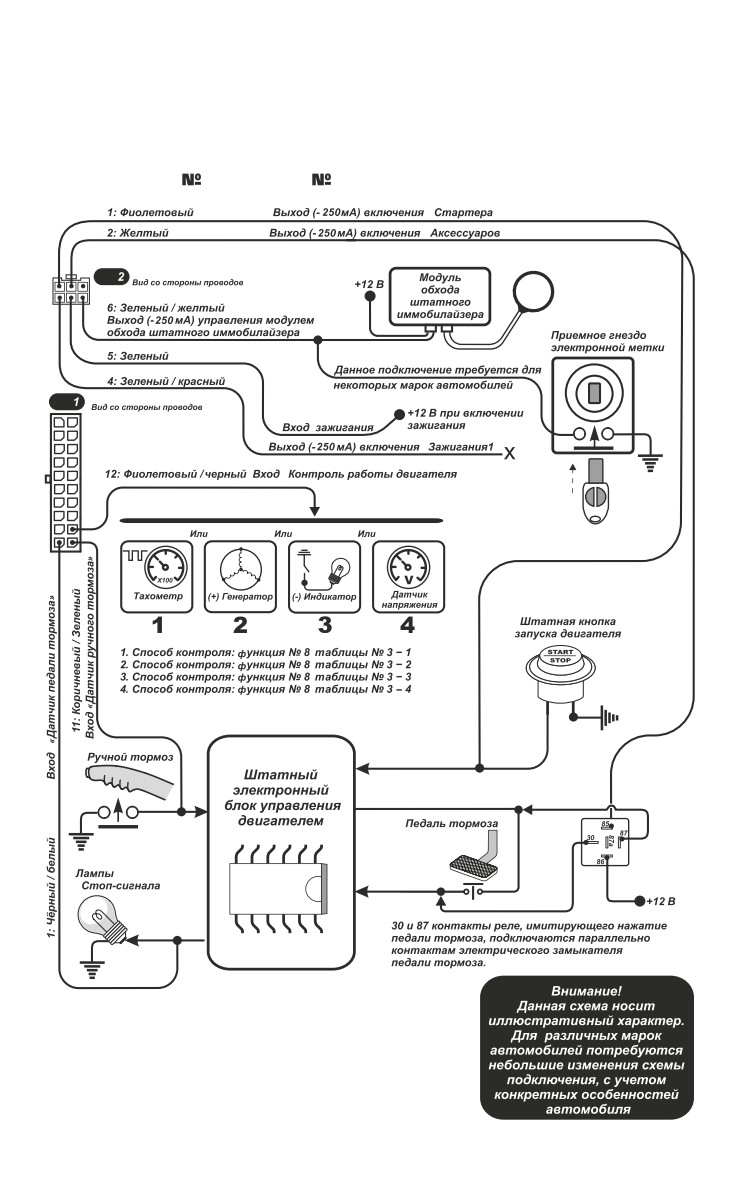

CN 2. ÐÀÇÚÅÌ ÓÏÐÀÂËÅÍÈß ÌÎÄÓËÅÌ ÇÀÏÓÑÊÀ

Цвет провода

Назначение

Слаботочный выход (-) 250 мА включения стартера.

Фиолетовый

Провод управляет встроенным реле внешнего модуля

автозапуска.

Слаботочный выход (-) 250 мА включения АСС (аксессуаров).

Желтый

Провод управляет встроенным реле внешнего модуля

автозапуска.

Слаботочный выход (-) 250 мА управления блокировкой

стартера.

Желтый/белый

Провод управляет встроенным реле внешнего модуля

автозапуска.

Слаботочный выход (-) 250 мА включения «Зажигания 1».

Зеленый/красный

Провод управляет встроенным реле внешнего модуля

автозапуска.

Вход «Зажигание». По наличию напряжения на этом входе

система определяет статус зажигания. При использовании

модуля запуска сигнал зажигания транслируется через

Зеленый

модуль. При отсутствии модуля запуска соедините провод

с цепью автомобиля, на которой появляется +12 В при

включении зажигания и не пропадает при включении

стартера. Подключение данного провода обязательно.

Слаботочный выход (-) 250 мА управления модулем обхода

Зеленый/желтый

штатного иммобилайзера (BP-2, BP-3).

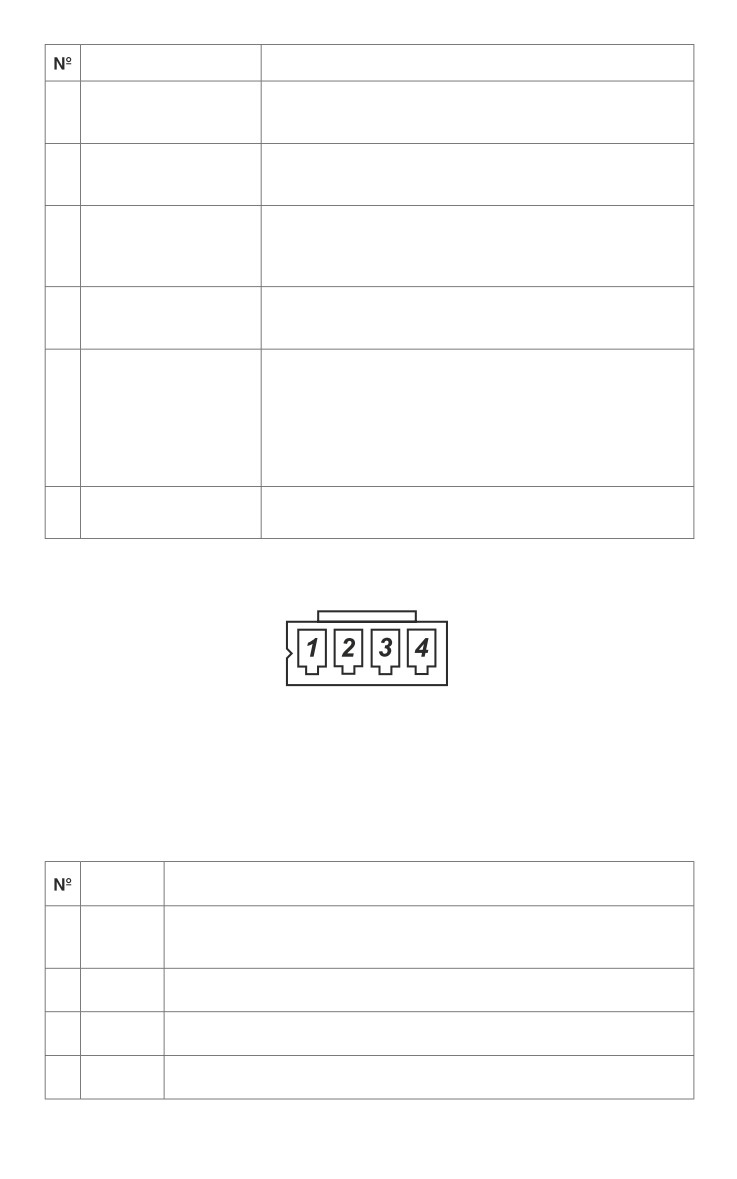

CN 3. ÐÀÇÚÅÌ ÄËß ÏÎÄÊËÞ×ÅÍÈß ÄÀÒ×ÈÊÀ ÓÄÀÐÀ

Вид со стороны проводов

Разъём 4-х контактный, белого цвета, предназначен для подключения

двухуровневого датчика удара. Подключите к разъёму датчик удара при

помощи входящего в комплект поставки стандартного кабеля с двумя

4-х контактными разъемами белого цвета. На рисунке вид на разъем со

стороны проводов.

Цвет

Назначение

провода

Выход «Питание» (+12 В; 50 мА). Провод предназначен для подключения

Красный

питания датчика удара. Недопустимо питание от этой цепи каких-либо

других устройств, кроме датчика.

Выход «МАССА». Провод предназначен для подключения «МАССЫ» датчика

Черный

удара. Допустимый ток нагрузки до 50 мА.

Вход (-) «Зона предупреждения». Подача «МАССЫ» на этот вход системы,

Синий

находящейся в режиме охраны, вызывает подачу предупредительных сигналов.

Вход (-) «Зона тревоги». Подача «МАССЫ» на этот вход в режиме охраны

Зеленый

вызовет мгновенный переход системы в режим тревоги.

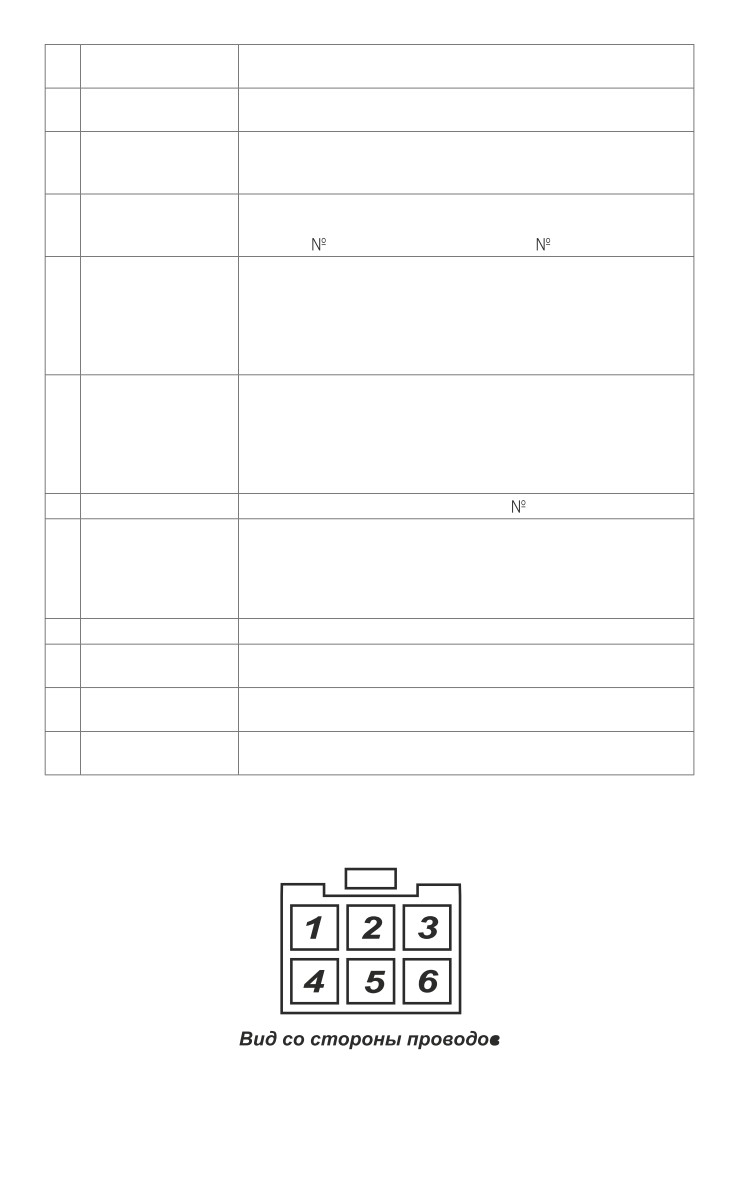

CN 4. ÐÀÇÚÅÌ ÄËß ÏÎÄÊËÞ×ÅÍÈß ÀÍÒÅÍÍÎÃÎ ÌÎÄÓËß

Подключите антенный модуль к белому 6-контактному разъему при

помощи кабеля черного цвета, входящего в комплект.

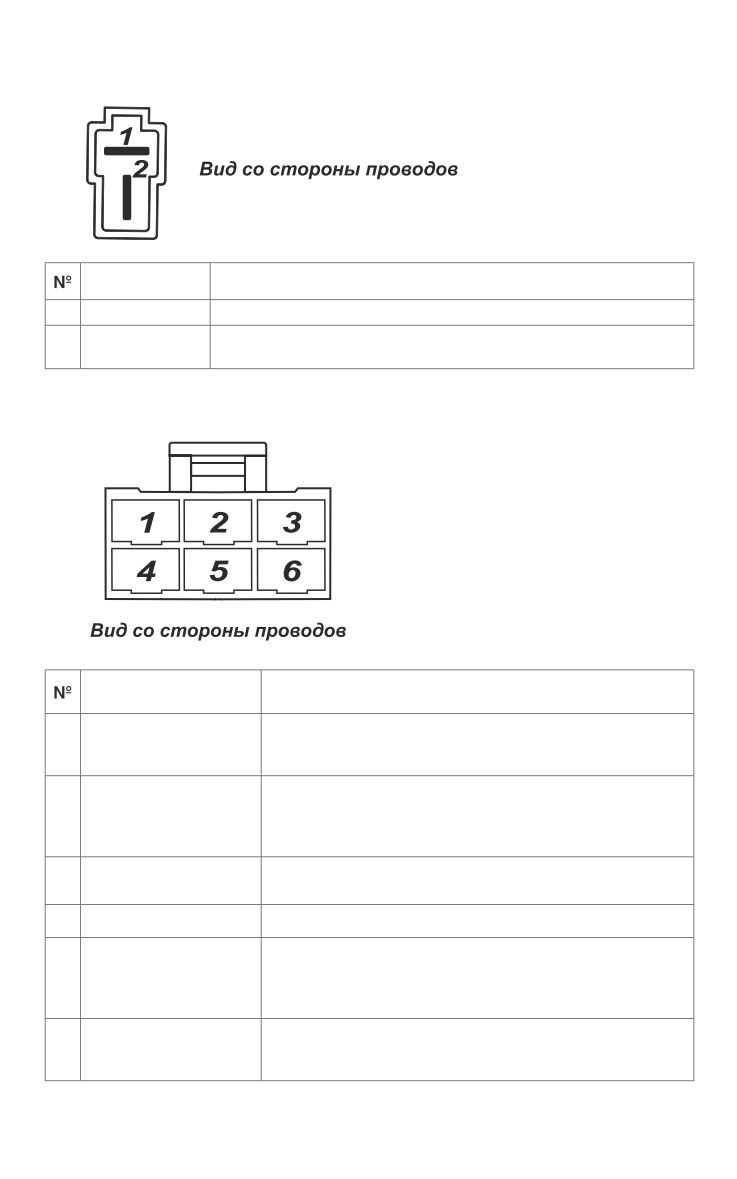

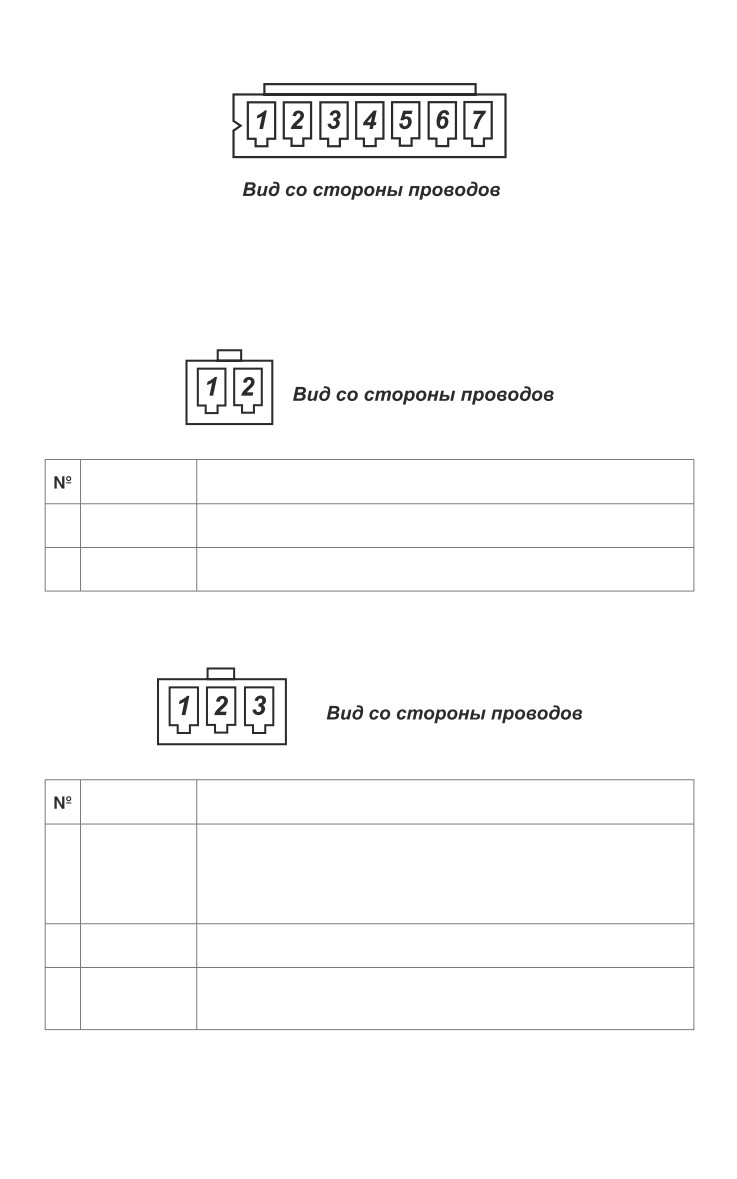

CN 5. ÐÀÇÚÅÌ ÄËß ÏÎÄÊËÞ×ÅÍÈß ÒÅÌÏÅÐÀÒÓÐÍÎÃÎ

ÄÀÒ×ÈÊÀ

Цвет

Назначение

провода

Выход системы «Питание» («МАССА»). Провод предназначен для подачи

Черный

питания на датчик температуры.

Красный

Вход системы (аналоговый сигнал от температурного датчика).

CN 6. ÐÀÇÚÅÌ ÏÎÄÊËÞ×ÅÍÈß CARMEGA TSC-250

Цвет

Назначение

провода

Вход (-) «Запуск от внешнего устройства» Появление потенциала

(«МАССА») на данном входе при выполненных условиях резервирования

Черный

включает автоматический запуск двигателя. Появление потенциала

(«МАССА») на данном входе при работающем двигателе (в

автоматическом режиме) осуществляет остановку двигателя.

Выход системы «Питание» («МАССА»). Провод предназначен для подачи

Черный

питания на CARMEGA TSC-250.

Выход «Питание» (+12 В). Провод предназначен для подачи питания на

Черный/белый

CARMEGA TSC-250. Недопустимо питание от этой цепи каких-либо

других устройств.

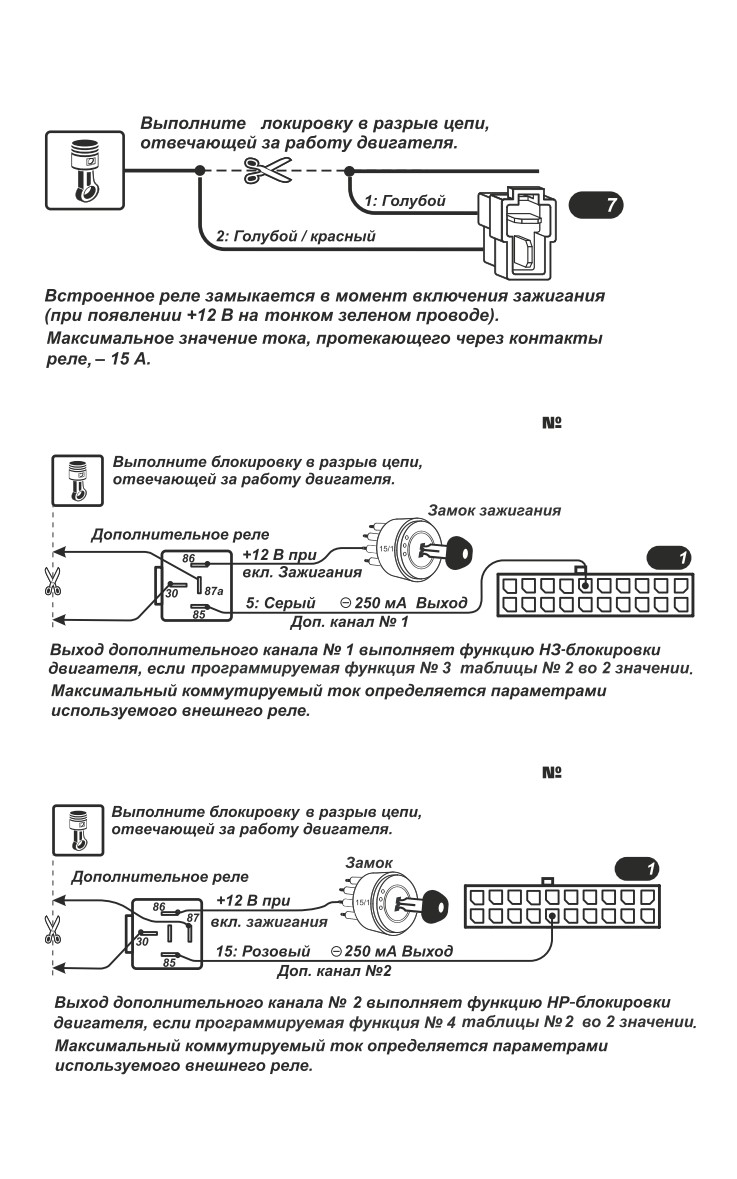

CN 7. ÐÀÇÚÅÌ ÍÐ ÂÑÒÐÎÅÍÍÎÃÎ ÐÅËÅ ÁËÎÊÈÐÎÂÊÈ

ÄÂÈÃÀÒÅËß

Цвет провода

Назначение

Голубой

Общий контакт (30) встроенного реле блокировки двигателя.

Голубой/

Нормально разомкнутый контакт (87) встроенного реле блокировки

красный

двигателя.

CN 8. ÊÀÁÅËÜ ÑÈËÎÂÛÕ ÏÎÄÊËÞ×ÅÍÈÉ ÀÂÒÎÇÀÏÓÑÊÀ

Цвет провода

Назначение

Релейный выход включения «Зажигания 2», 15А, +12 В. Подклю-

Синий

чается к штатному проводу, на котором появляется +12 В при

включении зажигания и пропадает во время работы стартера.

Релейный выход включения «Зажигания 1», 15А, +12 В. Подклю-

чается к штатному проводу, на котором появляется +12 В при

Зеленый

включении зажигания и не пропадает во время работы

стартера.

Релейный выход включения стартера, 15А, +12 В. Подключается

Фиолетовый

в разрыв штатного провода, в сторону стартера (см. стр. 34).

Красный

Питание реле модуля запуска, 20А, +12 В.

Вход включения стартера. Подключается в разрыв штатного

провода, в сторону замка зажигания. Вместе с фиолетовым

Фиолетовый/черный

проводом образуют блокировку стартера (см. рис. на стр.

34).

Релейный выход включения аксессуаров, 15А, +12 В. Подключа-

Желтый

ется к штатному проводу, на котором появляется +12 В перед

включением зажигания.

ÏÐÎÃÐÀÌÌÈÐÎÂÀÍÈÅ ÁÐÅËÎÊÎÂ

Процедура выполняется в том случае, если в память системы

необходимо записать дополнительный брелок (или новый взамен

утраченного или вышедшего из строя). Система Scher-Khan V20

способна хранить в памяти данные четырех брелоков.

Для программирования брелоков необходимо выполнить

следующие действия:

1. Снимите систему с охраны, включите и снова

выключите зажигание, затем, не позднее 10 секунд, нажмите

и удерживайте кнопку VALET на антенном модуле. Отпустите

кнопку VALET, как только светодиод на антенном модуле начнет

часто мигать. Еще раз нажмите и удерживайте кнопку VALET,

пока не услышите 2 коротких звуковых сигнала сирены.

Отпустите кнопку VALET.

2. Нажмите кнопку первого брелока. Прозвучит один сигнал

сирены, подтверждающий прием кода первого брелока.

3. Нажмите кнопку второго брелока. Прозвучит два сигнала

сирены, подтверждающие прием кода второго брелока.

4. Повторите эти действия для оставшихся брелоков (если они

имеются).

5. После программирования последнего брелока включите

зажигание для выхода из режима программирования.

Подтверждая выход из режима программирования брелоков,

система подаст два длинных звуковых сигнала сирены.

ÏÐÈÌÅ×ÀÍÈÅ

Система самостоятельно выходит из режима программирования

брелоков при паузе между действиями более 20 сек.

ÀÂÀÐÈÉÍÎÅ ÎÒÊËÞ×ÅÍÈÅ ÐÅÆÈÌÀ ÎÕÐÀÍÛ Ñ

ÏÐÈÌÅÍÅÍÈÅÌ ÏÅÐÑÎÍÀËÜÍÎÃÎ ÊÎÄÀ

Для отключения режима охраны без брелока необходимо ввести

персональный код (PIN-код) при помощи кнопки VALET, расположенной

на антенном модуле. Персональный код состоит из двух цифр, каждый

разряд персонального кода может иметь значение от «1» до «9».

Заводское значение персонального кода - «11».

Для отключения системы выполните следующие действия:

1. Откройте дверь ключом. Система перейдет в режим тревоги,

включится сирена, начнут мигать указатели поворотов.

2. Включите зажигание.

3. До истечения 5 секунд нажмите кнопку VALET на антенном

модуле количество раз, соответствующее первому разряду

Вашего PIN-кода (заводское значение - «1»). При каждом

нажатии кнопки сирена будет подтверждать нажатие коротким

звуковым сигналом, а светодиод коротко вспыхивать.

4. Сделайте паузу до вспышки светодиода, подтверждающей прием

первого разряда.

5. До истечения 5 секунд нажмите кнопку VALET на антенном

модуле количество раз, соответствующее второму разряду

Вашего PIN-кода (заводское значение - «1»). При каждом

нажатии кнопки сирена будет подтверждать нажатие коротким

звуковым сигналом, а светодиод коротко вспыхивать.

Если введен правильный PIN-код, режим тревоги прекратится, а

система выйдет из режима охраны. Если PIN-код введен неверно, то

тревога продолжится.

ÈÇÌÅÍÅÍÈÅ ÏÅÐÑÎÍÀËÜÍÎÃÎ ÊÎÄÀ

Персональный код состоит из двух цифр, каждая цифра

персонального кода может иметь значение от «1» до «9». Заводское

значение персонального кода - «11».

Для программирования нового персонального кода выполните

следующие действия:

Снимите систему с охраны, включите и снова

выключите зажигание, затем, не позднее 10 секунд, нажмите

и удерживайте кнопку VALET на антенном модуле. Отпустите

кнопку VALET, как только светодиод на антенном модуле начнет

часто мигать. Еще раз нажмите и удерживайте кнопку

VALET, пока не услышите 4 коротких звуковых сигнала сирены.

Отпустите кнопку VALET. Звуковой излучатель на антенном

модуле издаст 1 длинный звуковой сигнал.

Нажмите кнопку VALET на антенном модуле количество раз,

соответствующее первому разряду нового PIN-кода. При каждом

нажатии кнопки, сирена будет подтверждать нажатие коротким

звуковым сигналом, а светодиод вспыхивать.

Сделайте паузу до вспышки светодиода, подтверждающей прием

первого разряда.

Нажмите кнопку VALET на антенном модуле количество раз,

соответствующее второму разряду нового PIN-кода. При каждом

нажатии кнопки сирена будет подтверждать нажатие коротким

звуковым сигналом, а светодиод вспыхивать.

Сделайте паузу.

Звуковой излучатель на антенном модуле издаст 2 звуковых

сигнала. Светодиод вспыхнет количество раз, равное первому

разряду нового PIN-кода, затем количество раз, равное второму

разряду нового PIN-кода.

Если PIN-код был сменен на желаемый, то включите зажигание,

и система выйдет из режима программирования, подтверждая

выход одним длинным звуковым сигналом сирены. Новый код

будет записан в энергонезависимую память процессорного

блока.

Если PIN-код не соответствует желаемому, то нажмите кнопку

VALET на антенном модуле. При этом звуковой излучатель

на антенном модуле подаст 1 длинный звуковой сигнал, а Вы

перейдете во 2-ой пункт меню программирования и сможете

повторить ввод нового PIN-кода еще раз.

ÈÇÌÅÍÅÍÈÅ ÇÍÀ×ÅÍÈÉ ÏÐÎÃÐÀÌÌÈÐÓÅÌÛÕ ÔÓÍÊÖÈÉ

В автосигнализации Scher-Khan V20 предусмотрено 2 таблицы

функций, определяющих алгоритмы, свойства и временные параметры

системы.

Первая таблица программирования является «пользовательской».

В ней производится включение/выключение функций, а также

устанавливаются особенности некоторых алгоритмов. Все функции

данной таблицы устанавливаются из предпочтений владельца

автомобиля, а их значения не влияют на работоспособность штатных

систем автомобиля.

Функции второй таблицы определяют алгоритм работы и

временные характеристики входов/выходов охранной системы.

Значения данных функций выбираются с учетом конкретных

особенностей функционирования штатных систем автомобиля.

Установка произвольного значения функции может привести к

неправильной работе системы и выходу из строя штатных узлов и

агрегатов автомобиля.

ÔÓÍÊÖÈß ÂÛÁÎÐÀ ÒÈÏÀ ÊÎÐÎÁÊÈ ÏÅÐÅÄÀ×

Функция выбора типа коробки передач реализована в виде

программной петли, выходящей из корпуса процессорного блока

системы. Целой петле соответствует механическая коробка передач.

Для выбора автоматической коробки передач необходимо разрезать

петлю программной перемычки. Выбранный тип коробки передач

вступает в силу после сброса питания.

ÂÍÈÌÀÍÈÅ!

При установке системы Scher-Khan V20 на автомобили с

механической КПП запрещается перерезать петлю выбора типа

коробки передач автомобиля.

Âõîä â ðåæèì ïðîãðàììèðóåìûõ ôóíêöèé

Для входа в режим изменения функций выполните следующие

действия:

1. Снимите систему с охраны, включите и снова

выключите зажигание, затем, не позднее 10 секунд, нажмите

и удерживайте кнопку VALET на антенном модуле. Отпустите

кнопку VALET, как только светодиод на антенном модуле начнет

часто мигать. Еще раз нажмите и удерживайте кнопку VALET

пока не услышите 3 коротких звуковых сигнала сирены.

Отпустите кнопку VALET.

После выполнения первого пункта Вы окажитесь в меню выбора

таблицы программирования.

2. Не позднее 10 секунд нажмите и удерживайте кнопку VALET на

антенном модуле до:

• Одного сигнала сирены, если Вам нужна первая таблица

программирования

• Двух сигналов сирены, если Вам нужна вторая таблица

программирования

После выполнения второго пункта Вы автоматически окажитесь в

настройке первой функции выбранной таблицы программирования.

Система сообщит о состоянии данной функции соответствующим

количеством сигналов сирены и включит огни указателей поворота.

3. Нажмите кнопку на антенном модуле количество раз,

необходимое для перехода от текущей функции к требуемой.

При каждом нажатии кнопки сирена сообщает значение

текущей функции, а светодиод - ее номер количеством вспышек

4. Кнопками брелока

или установите требуемое

значение функции.

5. Повторите пункты со 3-го по 4-й для всех функций, требующих

изменения.

6. По окончании включите зажигание для выхода из режима

программирования. Система подтвердит выход двумя длинными

сигналами сирены.

Вышеописанные действия представлены в виде блок-схемы на стр. 16.

ÏÐÈÌÅ×ÀÍÈÅ

Система самостоятельно выходит из режима программирования

функций при паузе между действиями более 20 секунд.

ÒÀÁËÈÖÀ ÏÐÎÃÐÀÌÌÈÐÓÅÌÛÕ ÔÓÍÊÖÈÉ

Нажатие

Название

кнопки

фун-

функции

1 звуковой

2 звуковых сигнала

3 звуковых

4 звуковых

кции

сигнал сирены

сирены

сигнала сирены

Автоматическая

Осуществляется

постановка на

Выключена

с запиранием ЦЗ

без запирания ЦЗ

охрану

Осуществляется

Возврат в режим

Осуществляется

с запиранием

Выключен

охраны

без запирания ЦЗ

ЦЗ

Запирание ЦЗ

Осуществляется

через 10 сек.

Управление

после нажатия

только запирание

после вкл.

замками дверей

педали тормоза.

Выключено

ЦЗ через 10 сек.

зажигания.

при вкл./выкл.

Отпирание ЦЗ

после вкл.

Отпирание ЦЗ

зажигания

после выкл.

зажигания

после выкл.

зажигания

Режим

Не ограничен

Выключен

2 минуты

5 минут

«Турботаймер»

по времени

Время работы

Не ограничено

автоматического

10 минут

20 минут

30 минут

по времени

запуска двигателя

Периодичность

запуска двигателя

Каждые 2 часа

Каждые 3 часа

Каждые 4 часа

Каждые 24 часа

по таймеру

Запуск двигателя

-10 °С

-15 °С

-20 °С

-25 °С

по температуре

Режим

Алгоритм работы

активизируется

режима

Выключен

при каждом откр.

долгим

при каждом вкл.

Anti Car-hijack

двери, при вкл.

нажатием

зажигания

кнопки

Включение под-

При нажатии

При включении

держки зажигания кн.3 на 2 сек.

стояноч. тормоза

ÎÏÈÑÀÍÈÅ ÏÐÎÃÐÀÌÌÈÐÓÅÌÛÕ ÔÓÍÊÖÈÉ

Функция

1 Автоматическая постановка на охрану (заводская

установка - выключена)

Значение 1 Автоматическая постановка в режим охраны не

выполняется.

Значение 2 После выключения зажигания и закрытия дверей

автомобиля система автоматически перейдет в режим

охраны через 30 секунд. Двери автомобиля при этом будут

заблокированы.

Значение 3 После выключения зажигания и закрытия дверей

автомобиля система автоматически перейдет в режим охраны

через 30 секунд. Двери автомобиля при этом заблокированы не

будут.

Функция

2 Возврат в режим охраны (заводская установка -

осуществляется с запиранием ЦЗ)

Значение 1 Если после отключения режима охраны с брелока

не были открыты дверь, капот или багажник автомобиля, то

система автоматически вернется в режим охраны через 30

секунд. Двери автомобиля при этом будут заблокированы.

Значение 2 Если после отключения режима охраны с брелока

не были открыты дверь, капот или багажник автомобиля, то

система автоматически вернется в режим охраны через 30

секунд. Двери автомобиля при этом заблокированы не будут.

Значение 3 После отключения режима охраны с брелока система

самостоятельно не возвращается в режим охраны.

Функция

3 Управление замками дверей при вкл./выкл. зажигания

(заводская установка - выключено)

Значение 1 Система не управляет замками дверей при включении/

выключении зажигания.

Значение 2 Система запирает ЦЗ через 10 секунд после включения

зажигания. При выключении зажигания двери не будут

разблокированы системой.

Значение 3 При включении зажигания двери автомобиля будут

автоматически заблокированы через 10 секунд, а при

выключении зажигания моментально разблокированы.

Значение 4 Запирание ЦЗ происходит после нажатия педали

тормоза (в момент отпускания). Отпирание ЦЗ происходит при

включении зажигания.

ÏÐÈÌÅ×ÀÍÈÅ

Замки дверей могут быть автоматически заблокированы только

один раз после включения зажигания. Если автоматически

закрытые замки дверей будут разблокированы вручную или по

команде с брелока, то они не будут снова автоматически закрыты.

Функция

4 Режим «Турботаймер» (заводская установка -

выключен)

Значение 1 Режим «Турботаймер» не используется.

Значение 2 Продолжительность работы двигателя - 2 минуты.

Значение 3 Продолжительность работы двигателя - 5 минут.

Значение 4 Продолжительность работы двигателя в режиме

«Турботаймер» не ограничена по времени.

Функция

5 Время работы автоматического запуска двигателя

(заводская установка - 10 минут)

Значение 1 Время работы двигателя - 10 минут.

Значение 2 Время работы двигателя - 20 минут.

Значение 3 Время работы двигателя - 30 минут.

Значение 4 Время работы двигателя не ограничено.

Функция

6 Периодичность запуска двигателя по таймеру

(заводская установка - каждые 2 часа)

Значение 1 Запуск двигателя - каждые 2 часа.

Значение 2 Запуск двигателя - каждые 3 часа.

Значение 3 Запуск двигателя - каждые 4 часа.

Значение 4 Время работы двигателя не ограничено.

Функция

7 Запуск двигателя по температуре (заводская

установка - -10 °С)

Значение 1 Запуск двигателя при достижении температуры -10 °С.

Значение 2 Запуск двигателя при достижении температуры -15 °С.

Значение 3 Запуск двигателя при достижении температуры -20 °С.

Значение 4 Запуск двигателя при достижении температуры -25 °С.

Функция

8 Алгоритм работы режима Anti Car-hijack (заводская

установка - выключен)

Значение 1 Режим Anti Car-hijack не используется.

Значение 2 Режим Anti Car-hijack включен, активируется во время

открытия/закрытия двери, при включенном зажигании.

Значение 3 Режим Anti Car-hijack включен, активируется при

каждом включении зажигания.

Значение 4 Режим Anti Car-hijack включен, активируется с брелока.

Функция

9 Включение поддержки зажигания в режимах резерви-

рования автозапуска и «Турботймер» (заводская установка - при нажатии

кнопки 3 брелока на 2 сек.)

Значение 1 При нажатии кнопки 3 брелока на 2 сек.

Значение 2 Автоматически при включении стояночного тормоза.

ÒÀÁËÈÖÀ ÏÐÎÃÐÀÌÌÈÐÓÅÌÛÕ ÔÓÍÊÖÈÉ

Нажатие

Название

кнопки

фун-

функции

1 звуковой

2 звуковых сигнала

3 звуковых

4 звуковых

кции

сигнал сирены

сирены

сигнала сирены

Задержка

принятия под

5 сек.

15 сек.

45 сек.

60 сек.

охрану входа

дверей

Запирание

Длительность

30 сек.

импульсов

0,8 сек.

3,5 сек.

Отпирание

управления ЦЗ

0,8 сек.

Назначение

Приоритетное

Имитация

Отпирание

НЗ-блокировка

дополнительного

отпирание двери

открытия

багажника

двигателя

канала

водителя

двери водителя

Импульс 30 сек.

Включение

Назначение

при постановке

Приоритетное

канала на

НР-блокировка

дополнительного

в режим

отпирание двери

заданное время

двигателя

канала

охраны

водителя

с брелока

(«Комфорт»)

(1 - 120 сек.)

Световая

сигнализация при

Мигает

Горит постоянно

Отсутствует

автозапуске

Максимальное

время вращения

1 сек.

2 сек.

3 сек.

6 сек.

стартером

Задержка

включения

стартера после

2 сек.

4 сек.

6 сек.

10 сек.

включения

зажигания

По сигналу

Контроль работы

По сигналу

генератора

двигателя

тахометра

(+)

(-)

Способ запуска

Замок

Кнопка

двигателя

зажигания

Start/Stop

Количество

импульсов на

10*

выходе

Start/Stop при

запуске двигателя

Количество

импульсов на

выходе

11*

Start/Stop при

остановке

двигателя

Обход зоны

дверей при

извлечении

электронного

ключа из гнезда

12*

Выключен

15 сек.

30 сек.

45 сек.

приемника

(выключение

модуля обхода

штатного

иммобилайзера)

*Значения функций

10,

11,

12 используются только для

режима запуска Start/Stop (функция

9 во 2 значении)

ÎÏÈÑÀÍÈÅ ÏÐÎÃÐÀÌÌÈÐÓÅÌÛÕ ÔÓÍÊÖÈÉ ÒÀÁËÈÖÛ 2

Функция

1 Задержка принятия под охрану входа дверей

(заводская установка - 5 сек.)

Функция предназначена для учета задержки выключения света в

салоне.

Значение 1 Задержка принятия под охрану входа дверей - 5 секунд.

Значение 2 Задержка принятия под охрану входа дверей - 15 секунд.

Значение 3 Задержка принятия под охрану входа дверей - 45 секунд.

Значение 4 Задержка принятия под охрану входа дверей - 60 секунд.

Функция

2 Длительность импульсов управления ЦЗ (запирание/

отпирание) (заводская установка - 0,8 сек. / 0,8 сек.)

Значение 1 Импульсы закрытия и открытия - 0,8 секунды.

Значение 2 Импульсы закрытия и открытия - 3,5 секунды.

Значение 3 Импульс закрытия - 30 секунд, открытия - 0,8 секунды.

Функция

3 Назначение дополнительного канала

1 (заводская

установка - отпирание замка багажника)

Значение 1 Выход канала

1 включается на 1 секунду при

удержании кнопки брелока в течение 2 сек. При данном

значении функции канал используется для отпирания замка

багажника.

Значение 2 Выход канала

1 используется для организации НЗ-

блокировки двигателя.

Значение 3 Выход канала

1 используется для реализации функции

приоритетного отпирания двери водителя. При нажатии

кнопки

после снятии с охраны появляется дополнительный

отрицательный импульс длительностью 0,8 секунд для отпирания

пассажирских дверей.

Значение 4 Выход канала

1 используется для имитации открытия

двери водителя. Отрицательный импульс длительностью 1 сек.

появляется при завершении режимов автозапуска, резервирова-

ния автозапуска и «Турботаймер».

Функция

4 Назначение дополнительного канала

2 (заводская

установка - управление системой «Комфорт»)

Значение 1 На выходе канала

2 при постановке в режим охраны

появляется импульс длительностью 30 секунд.

Значение 2 Выход канала

2 используется для организации НР-

блокировки двигателя.

Значение 3 Выход канала

2 используется для реализации

функции приоритетного отпирания двери водителя. При нажатии

кнопки

после снятии с охраны появляется дополнительный

отрицательный импульс длительностью 0,8 секунд для отпирания

пассажирских дверей.

Значение 4 Канал

2 включается на время от 1 до 120 секунд при

удержании кнопок

+ в течение 2 сек.

Для программирования длительности импульса при выборе

четвертого значения функции необходимо нажать кнопку

, сирена

оповестит четырьмя звуковыми сигналами, а светодиод на антенном

модуле будет гореть постоянно. С этого момента начнется отсчет

длительности импульса дополнительного канала. Чтобы остановить

отсчет длительности импульса, нажмите кнопку еще раз. Светодиод

на антенном модуле погаснет, новое значение времени активации

дополнительного канала будет сохранено в энергонезависимой памяти

системы.

Функция

5 Световая сигнализация при автозапуске (заводская

установка - мигает)

Значение 1 Световая сигнализация при автозапуске мигает.

Значение 2 Световая сигнализация при автозапуске горит

постоянно.

Функция

6 Максимальное время вращения стартером в момент

запуска (заводская установка - 1 сек.)

Значение 1 Максимальное время вращения стартера - 1 сек.

Значение 2 Максимальное время вращения стартера - 2 сек.

Значение 3 Максимальное время вращения стартера - 3 сек.

Значение 4 Максимальное время вращения стартера - 6 сек.

Функция

7 Задержка включения стартера после включения

зажигания (заводская установка - 2 сек.)

Значение 1 Задержка включения стартера - 2 сек.

Значение 2 Задержка включения стартера - 4 сек.

Значение 3 Задержка включения стартера - 6 сек.

Значение 4 Задержка включения стартера - 10 сек.

Функция

8 Контроль работы двигателя (заводская установка - по

сигналу тахометра)

Значение 1 Контроль работы двигателя осуществляется по сигналу

тахометра (не требуется обучение оборотам холостого хода).

Значение 2 Контроль работы двигателя осуществляется по сигналу

генератора (+).

Подключите фиолетовый/черный провод к проводу генератора,

на котором появляется +12 В при успешном пуске двигателя.

Значение 3 Контроль работы двигателя осуществляется по

отрицательному сигналу запущенного двигателя. Подключите

фиолетовый/черный провод к проводу, на котором появляется

«МАССА» при успешном пуске двигателя.

Значение 4 Контроль работы двигателя осуществляется по

перепаду напряжения бортовой сети после запуска двигателя.

Не требуется подключение фиолетового/черного провода, но

является наименее достоверным способом контроля.

Функция

9 Способ запуска двигателя (заводская установка -

замок зажигания)

Значение 1 Замок зажигания. Выходы модуля запуска имитируют

работу замка зажигания.

Значение 2 Запуск двигателя кнопкой Start/Stop.

Функция

10 Количество импульсов на выходе Start/Stop при

запуске двигателя (заводская установка - один импульс)

Значение 1 Один импульс на выходе Start/Stop при запуске.

Значение 2 Два импульса на выходе Start/Stop при запуске.

Значение 3 Три импульса на выходе Start/Stop при запуске.

Функция

11 Количество импульсов на выходе Start/Stop при

остановке двигателя (заводская установка - один импульс)

Значение 1 Один импульс на выходе Start/Stop при глушении.

Значение 2 Два импульса на выходе Start/Stop при глушении.

Значение 3 Три импульса на выходе Start/Stop при глушении.

Функция

12 Обход зоны дверей при извлечении электронного

ключа из гнезда приемника (выключение модуля обхода штатного

иммобилайзера) (заводская установка - функция выключена)

Значение 1 Функция выключена.

Значение 2 Контроль датчиков дверей отключен на 15 сек.

Значение 3 Контроль датчиков дверей отключен на 30 сек.

Значение 4 Контроль датчиков дверей отключен на 45 сек.

ÂÐÅÌÅÍÍÀß ÄÈÀÃÐÀÌÌÀ ÐÀÁÎÒÛ ÑÈËÎÂÛÕ ÂÛÕÎÄÎÂ

ÌÎÄÓËß ÇÀÏÓÑÊÀ

1. Синий провод (включение дополнительного «Зажигания 2»)

подключается к проводу замка зажигания, на котором

появляется +12 В при включении контрольных ламп на доске

приборов и пропадает в момент включения стартера.

2. Зеленый провод (включение основного «Зажигания 1»)

подключается к проводу замка зажигания, на котором

появляется +12 В при включении контрольных ламп на доске

приборов и не пропадает в момент включения стартера.

ÏÐÈÌÅ×ÀÍÈÅ

Вход зажигания (тонкий зеленый провод) имеет соединение с

выходом «Зажигания 1» (толстый зеленый провод) внутри модуля

автостартера.

3. Фиолетовый провод (включение стартера) подключается в

разрыв провода замка зажигания, на котором появляется +12 В

при повороте ключа зажигания в положение старт (начинает

работать стартер).

4. Красный провод подает питание +12 В на модуль автостартера.

5. Фиолетовый/черный провод вместе с фиолетовым проводом

образует блокировку цепи стартера. Блокировка стартера

делает невозможным пуск двигателя в режиме охраны, а также

защищает стартер от случайного включения в автоматических

режимах работы двигателя.

Используются провода, управляющие модулем запуска:

Зеленый/желтый провод имитирует появление электронной метки в

считывателе. Этот провод может быть использован для управления

модулем обхода штатного иммобилайзера.

Желтый провод - управление реле, имитирующего нажатие педали

тормоза.

Фиолетовый провод подает импульс, имитирующий нажатие кнопки

Start/Stop.

Ниже описывается алгоритм работы выходов.

Çàïóñê äâèãàòåëÿ

Первым появляется сигнал на зеленом/желтом проводе,

имитирующий появление электронного ключа в считывателе.

Через время, определяемое программируемой функцией

таб. 2, появляется сигнал на желтом проводе, имитирующий нажатие

педали тормоза. Затем появляется сигнал на фиолетовом проводе,

имитирующий нажатие кнопки Start/Stop. Длительность сигнала на

фиолетовом проводе определяется программируемой функцией

таб. 2.

Сигнал на входе педали тормоза (черный/белый) игнорируется в

течение всего времени, пока присутствует сигнал в желтом проводе.

По окончании импульса на фиолетовом проводе начинается контроль

работы двигателя (фиолетово/черный провод разъема CN 1). Тип

сигнала определяется программируемой функцией

8, таб. 2. При

наличии требуемого сигнала запуск считается успешным, двигатель

будет работать время, определяемое программируемой функцией

таб. 1.

Îñòàíîâêà äâèãàòåëÿ

Первым появляется сигнал, имитирующий нажатие кнопки

Start/Stop на фиолетовом проводе (количество импульсов определяется

значением функции 10 таблицы 2). Спустя 2 сек. пропадает сигнал на

зеленом/желтом проводе, имитирующий наличие ключа в считывателе.

Сигнал на желтом проводе при глушении не появляется.
