Автомобильная охранная GSM система SCHER-KHAN MOBICAR 3 Light. Руководство по эксплуатации (Версия 0.0)

ВВЕДЕНИЕ

Благодарим Вас за выбор автомобильной охранной GSM-системы SCHER-KHAN MOBICAR 3 Light!

В MOBICAR 3 Light используются электронные компоненты проверенных мировых производителей:

Texas Instruments, ST Microelectronics, Nordic Semiconductor, TDK, Murata. 20-летний опыт создания

электронных устройств для защиты автомобилей от угона в сочетании с надёжной электроникой

гарантирует стабильность технических и пользовательских характеристик на протяжении всего срока

эксплуатации.

Система MOBICAR 3 Light предназначена для работы на автомобилях с напряжением бортовой

сети 12 Вольт и обеспечивает автозапуск двигателя по команде с брелока (опция), из мобильного

приложения, при помощи телефонного звонка, или по команде пользователя из личного кабинета

(опция).

Информация о состоянии автомобиля отображается на жидкокристаллическом дисплее брелока-

коммуникатора (опция). Радиоканал брелока MOBICAR 3 работает в диалоговом режиме, зашифрован

при помощи алгоритма AES-128 и обеспечивает надежную двустороннюю радиосвязь в городских

условиях. Ключ шифрования уникален для каждого брелока и определяется при регистрации брелока в

MOBICAR 3 Light.

Для определения ударов по автомобилю, его перемещения или наклона используется цифровой

интегральный датчик ускорения.

Система в данной комплектации обладает базовым набором функций. Предусмотрена

возможность расширения функционала системы. Для возможности использования телематических

функций потребуется покупка лицензии PRO, для покупки перейдите по ссылке: https://mf-

t.ru/?dst=m3pro. Для возможности дистанционного управления системой по радиосвязи и получения

сведений об автомобиле необходима покупка брелока коммуникатора.

Система соответствует российским и международным отраслевым стандартам:

ТР ТС 018/2011 - технический регламент Таможенного союза «О безопасности колесных транспортных

средствǽ

ТР ТС 020/2011 - технический регламент Таможенного союза «Электромагнитная совместимость

технических средствǽ

ВНИМАНИЕ!

Производитель оставляет за собой право вносить изменения в конструкцию, программное

обеспечение, мобильные приложения для улучшения потребительских свойств. Изменения

алгоритма работы системы, повлекшие переназначение органов управления или особенности

работы, отражены в данном руководстве. При наличии разногласий в кратком и полном

руководствах достоверной считайте информацию, размещённую в данном руководстве.

Проверяйте наличие обновлений руководства на сайте https://mf-t.ru/docs/mobicar3L.pdf

ВНИМАНИЕ!

Для аварийного снятия с охраны, когда недоступен брелок и нет возможности воспользоваться

телефоном, используется PIN-код. Ввод кода осуществляется нажатием кнопки на антенном модуле.

Обязательно запомните PIN-код. Заводское значение PIN-кода формируется случайным образом

для каждого устройства. PIN-код указан на карте регистрации. Пользователь может изменить PIN в

настройках системы.

Состав функций системы MOBICAR 3 Light зависит от комплектации и особенностей конкретного

автомобиля. Подробную информацию можно получить по телефону «горячей линииǽ 8-800-555-3-921.

КОМПЛЕКТ ПОСТАВКИ

Информационный лист---------------------------

1

Схема подключения------------------ǥ.

1

Гарантийный талон------------------ǥ.

1

Процессорный блок------------------ǥ.

1

Карта регистрации с данными PIN, серийным номером ---------...

1

Антенный блок---------------------------ǥ

1

Кабель подключения системы с 28-контактным разъёмом X4 и датчиком температурыǥǥ..

1

Кабель силовых подключений с 4-контактным разъёмом X2------------------ǥǥ...

1

Кабель подключения системы с 4-контактным разъёмом X1---------------------------

1

Кабель антенного модуля с двумя 4-контактными разъёмами------------------ǥǥ

1

Наклейка на стекло под антенный модуль---------------------------

1

Реле блокировки с колодкой*---------------------------.

1

Концевой датчик капота/багажника*------------------ǥ..

1

Сирена*---------------------------ǥǥ.

1

*Только для комплектации 2.0.

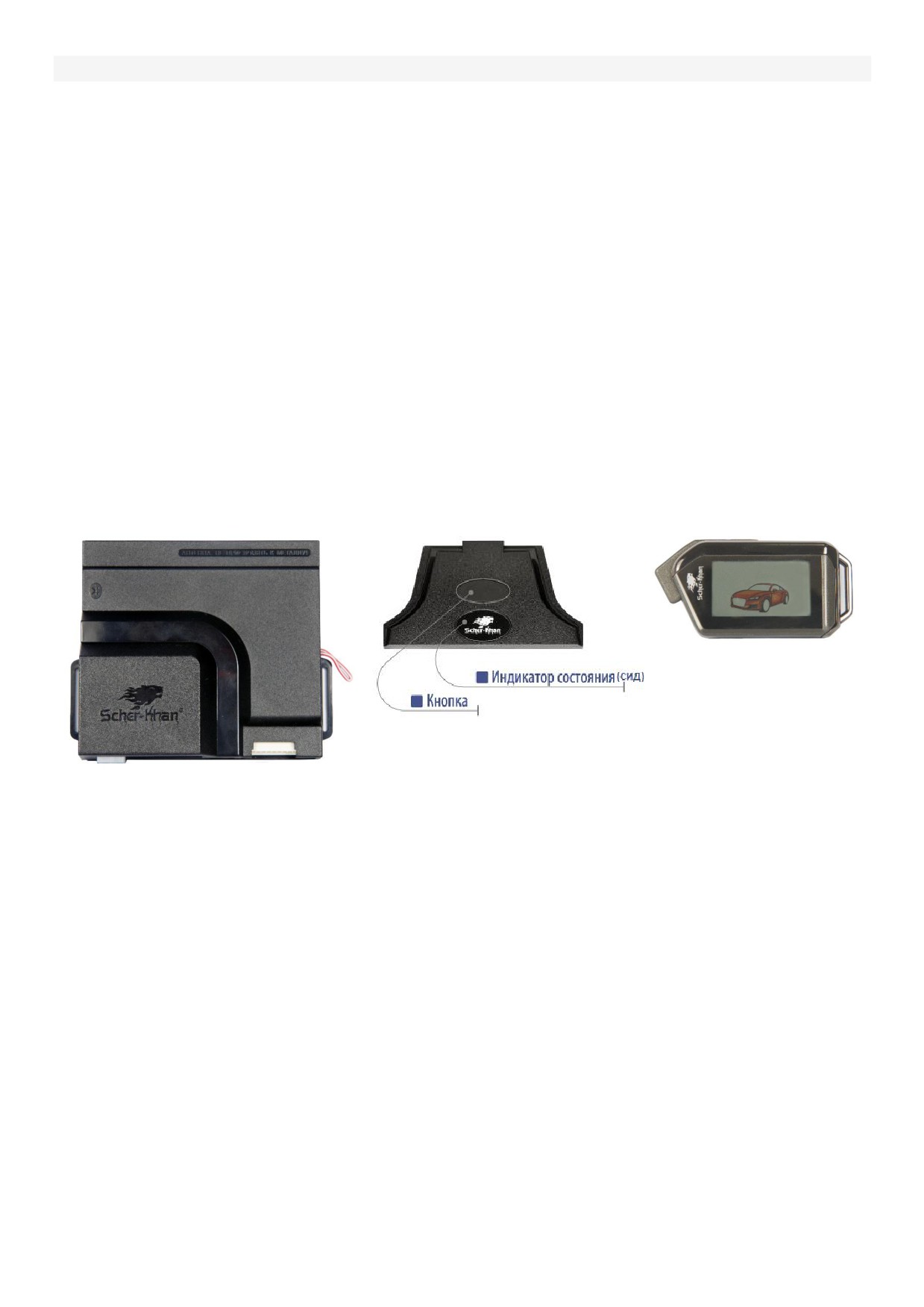

Процессорный блок

Антенный модуль

Брелок-коммуникатор

(опция)

ПОДГОТОВКА К РАБОТЕ

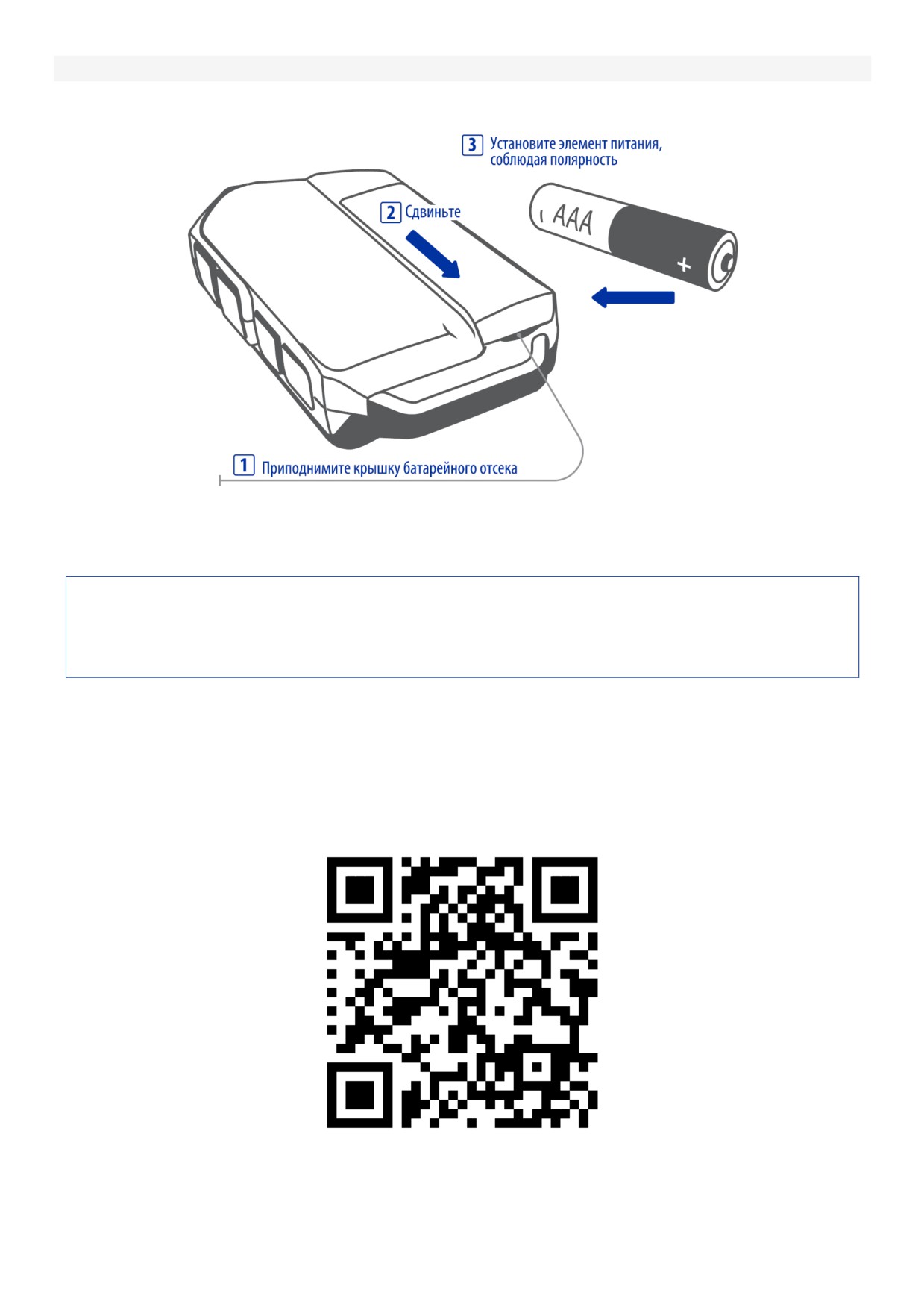

УСТАНОВКА ЭЛЕМЕНТА ПИТАНИЯ БРЕЛОКА

После установки элемента питания включается подсветка дисплея брелока, отображаются все

символы на дисплее, звучит короткая мелодия, следует вибросигнал. Брелок готов к работе.

ВНИМАНИЕ!

Допускается применение литиевых, щелочных

(алкалиновых) элементов питания ААА с

номинальным напряжением 1,5 В. Не допускается установка элементов питания с истёкшим сроком

годности, имеющих механические повреждения, а также солевых элементов питания. Нарушение

вышеприведённых требований может привести к выходу брелока из строя.

ПРИМЕЧАНИЕ:

Брелок не включён в комплект поставки, при необходимости докупается дополнительноǤ

УСТАНОВКА МОБИЛЬНОГО ПРИЛОЖЕНИЯ НА СМАРТФОН ИЛИ ПЛАНШЕТ

УСТАНОВКА ПРИЛОЖЕНИЯ НА УСТРОЙСТВА С ANDROID

Найдите приложение SCHER-KHAN AUTO в Play Market и установите его.

Требования к мобильному устройству: версия Bluetooth: не менее 4.0.

Для работы мобильного приложения SCHER-KHAN AUTO необходима версия Android не ниже 4.4.

УСТАНОВКА ПРИЛОЖЕНИЯ НА УСТРОЙСТВА С iOS

Найдите приложение SCHER-KHAN AUTO в App Store и установите его.

Требования к мобильному устройству: версия Bluetooth: не менее 4.0.

Для работы мобильного приложения SCHER-KHAN AUTO необходима версия iOS не ниже 10.0.

СОЗДАНИЕ ЛИЧНОГО КАБИНЕТА И РЕГИСТРАЦИЯ СИСТЕМЫ

Для использования тематических функций* необходимо создать личный кабинет, а затем

зарегистрировать в нём систему MOBICAR 3 Light. Создать личный кабинет и зарегистрировать в нём

систему возможно либо в мобильном приложении, либо на ресурсе https://mf-t.ru/. Для последующего

входа в личный кабинет необходимо ввести адрес электронной почты и пароль.

*Перечень телематических функций, доступных в личном кабинете приведён в разделе: «НАЗНАЧЕНИЕ

ЛИЧНОГО КАБИНЕТАǽ

ПРИМЕЧАНИЕ:

Телематические функции доступны только для версии PRO, для покупки лицензии перейдите по

ссылке: https://mf-t.ru/?dst=m3pro.

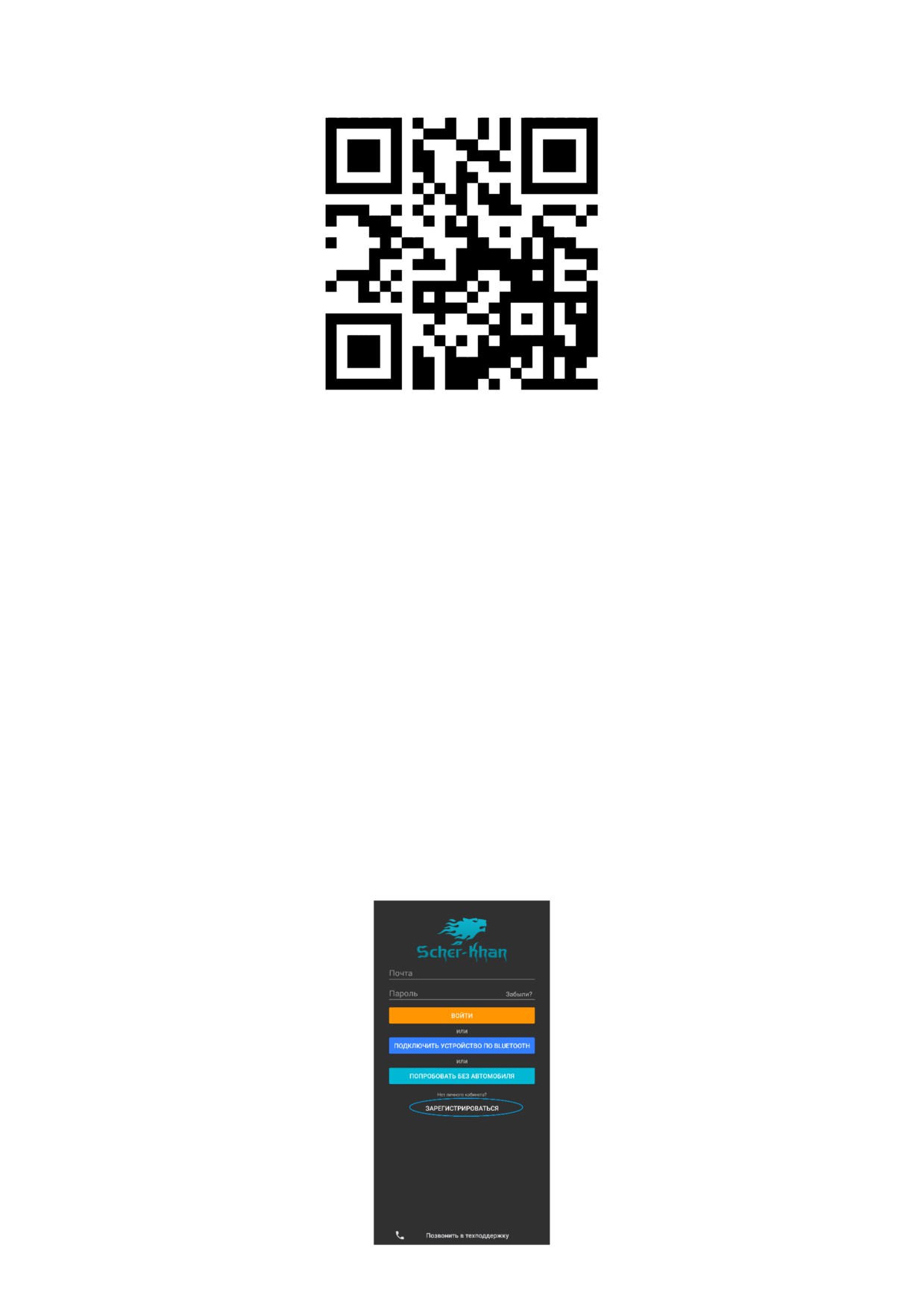

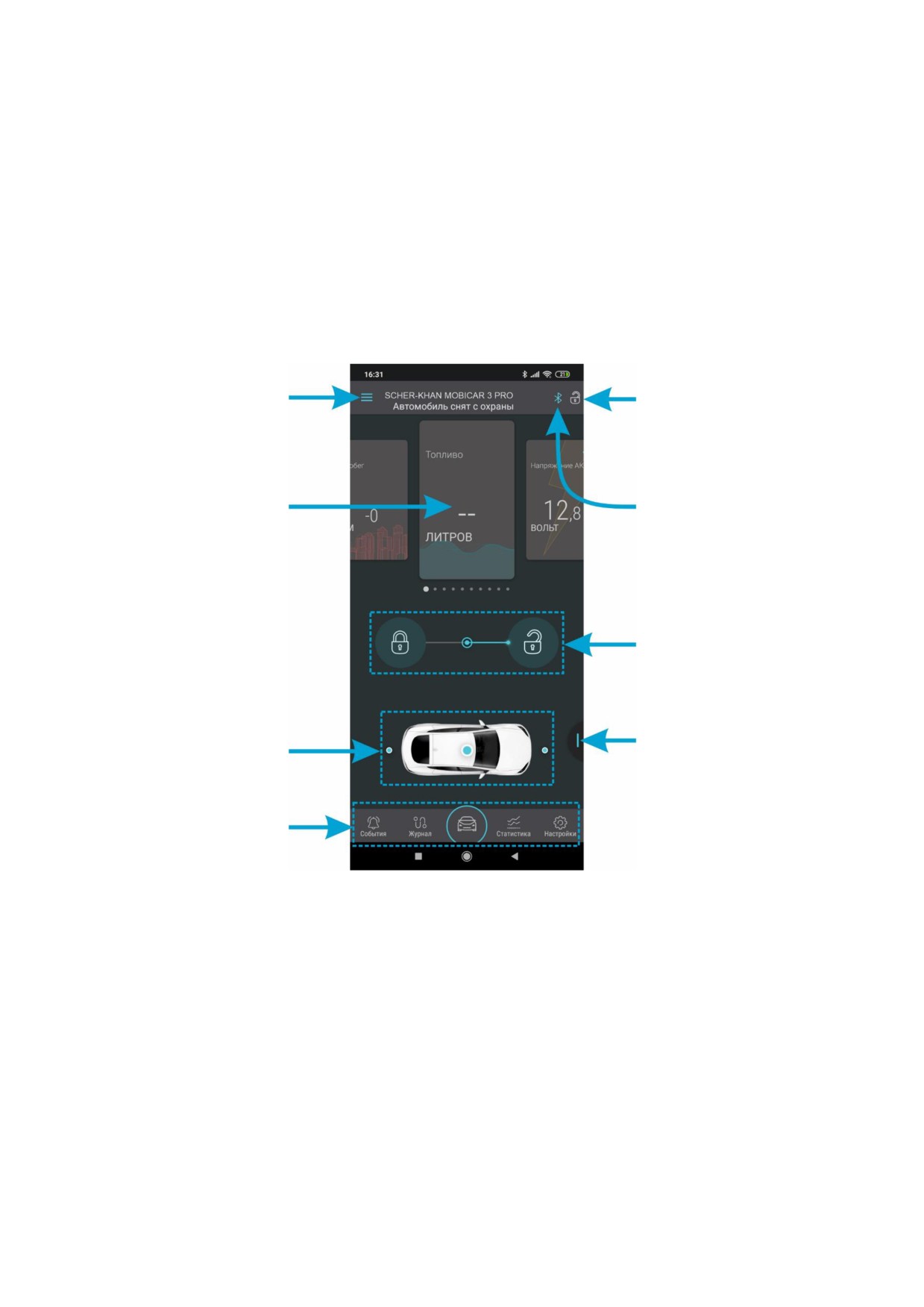

СОЗДАНИЕ ЛИЧНОГО КАБИНЕТА И РЕГИСТРАЦИЯ СИСТЕМЫ В МОБИЛЬНОМ

ПРИЛОЖЕНИИ

Перед созданием личного кабинета и регистрации в нём системы, скачайте и установите

мобильное приложение: «УСТАНОВКА МОБИЛЬНОГО ПРИЛОЖЕНИЯ НА СМАРТФОН ИЛИ ПЛАНШЕТǽ

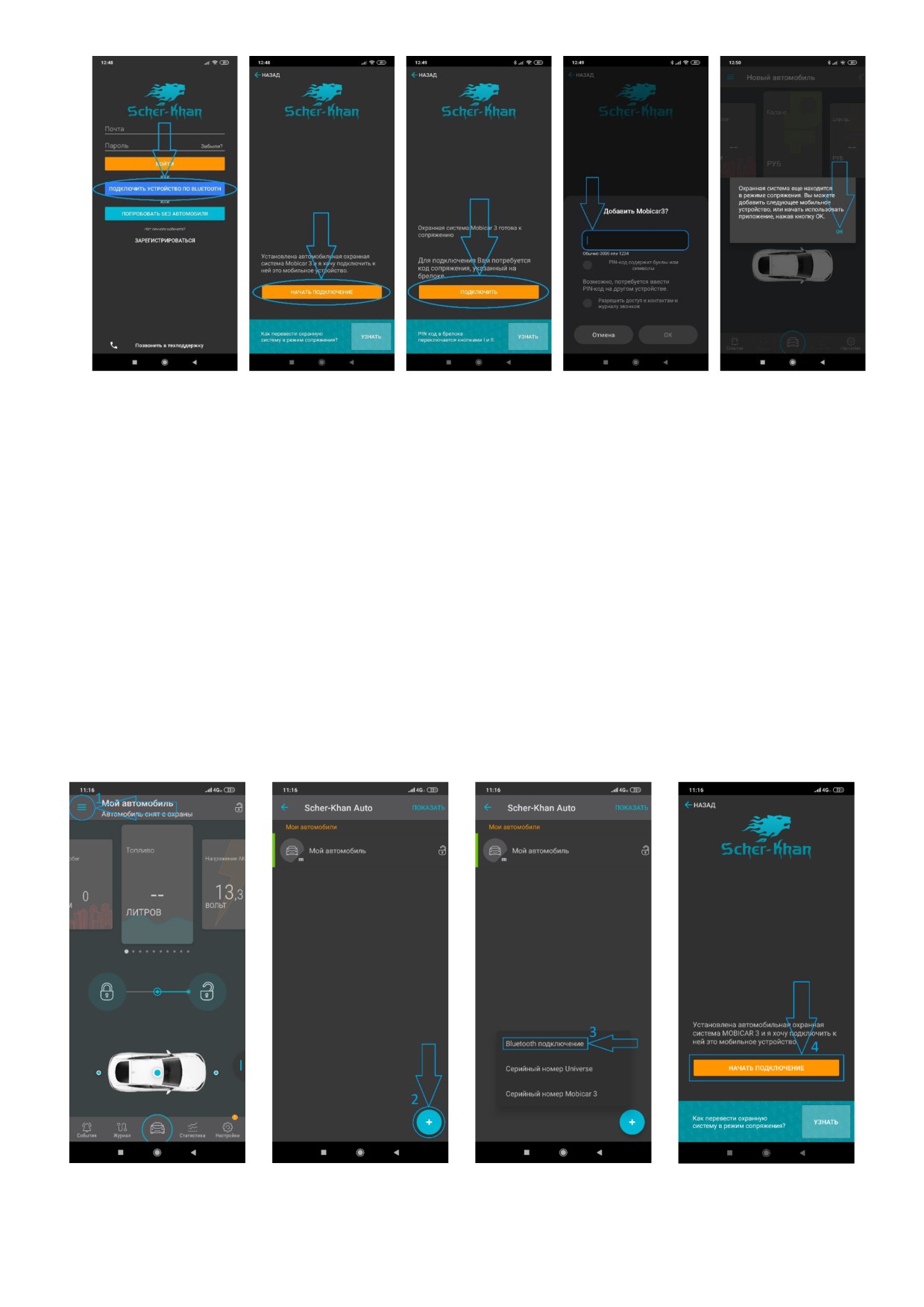

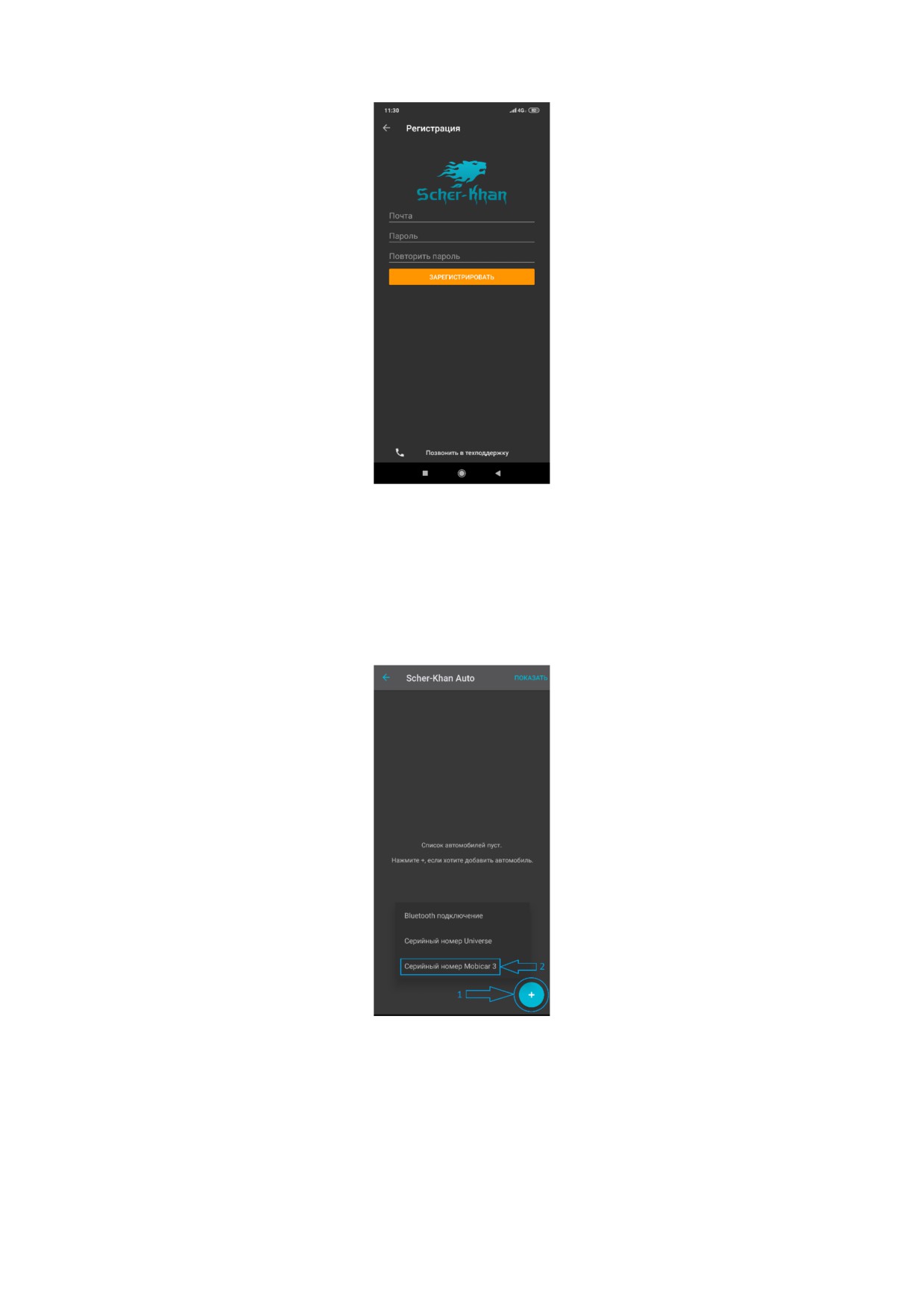

Создание личного кабинета:

1. Запустите мобильное приложение, нажмите: “ЗАРЕГИСТРИРОВАТЬСЯ”

2. Введите адрес Вашей электронной почты и пароль, которые будет в последствии использоваться

для входа в личный кабинет. Нажмите кнопку: “ЗАРЕГИСТРИРОВАТЬ”

3. На указанный адрес электронной почты, будет отправлено письмо. Для завершения регистрации

перейдите по ссылке, содержащейся в теле письма.

Создание личного кабинета завершено.

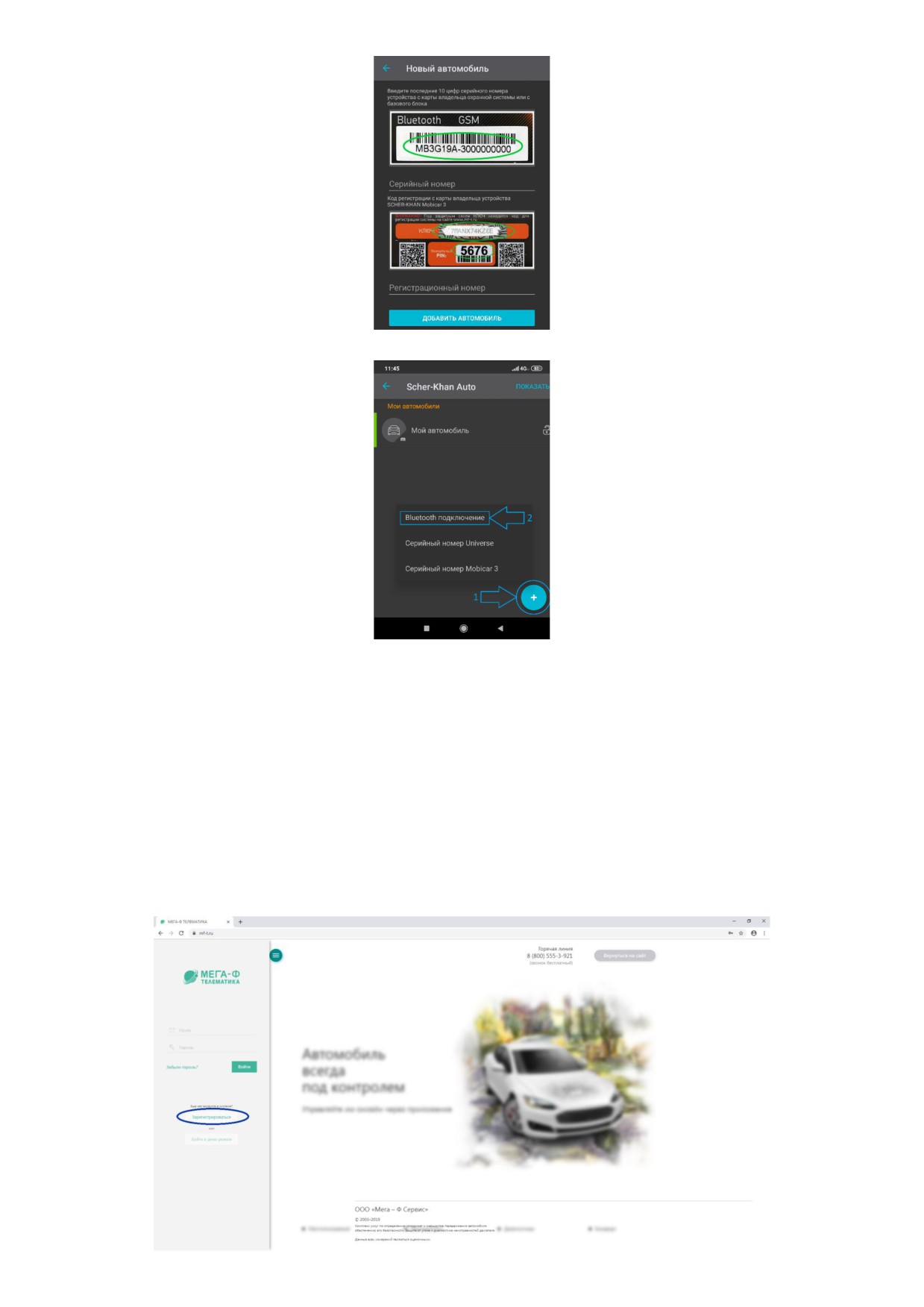

Регистрация системы в личном кабинете:

1. После создания личного кабинета, запустите мобильное приложение, нажмите “плюс”, затем

нажмите: “Серийный номер MOBICAR 3”

2. Введите данные серийного номера системы (указан в гарантийном талоне) и ключа активации

(указан под защитным слоем карты владельца охранной системы). Нажмите кнопку: “ДОБАВИТЬ

АВТОМОБИЛЬ”.

3. Нажмите “плюс”, затем нажмите “BLUETOOTH подключение”.

Регистрация системы в личном кабинете завершена. Выполните сопряжение системы с мобильным

устройством по Bluetooth: “СОПРЯЖЕНИЕ СИСТЕМЫ С МОБИЛЬНЫМ УСТРОЙСТВОМ ПО BLUETOOTH”

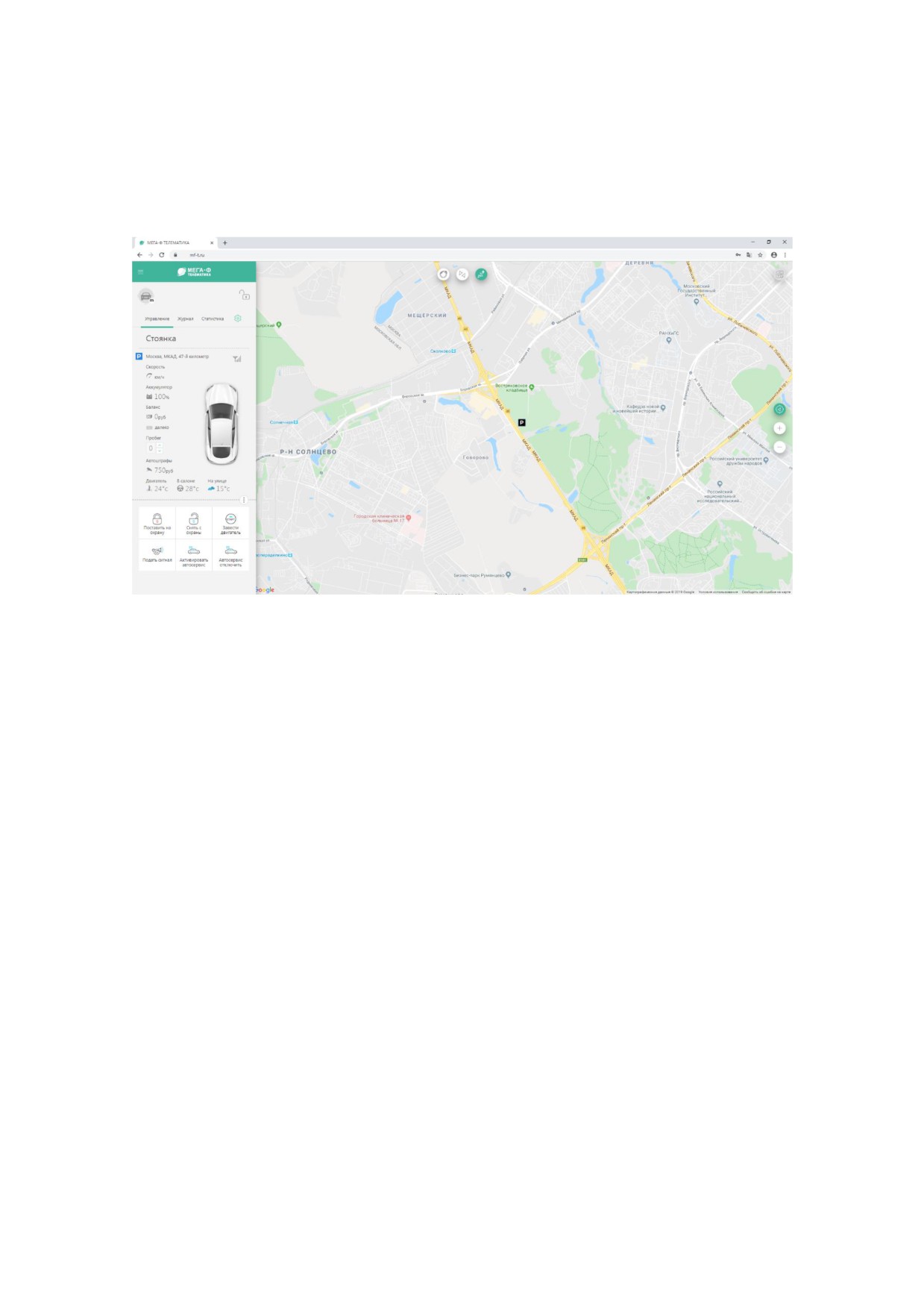

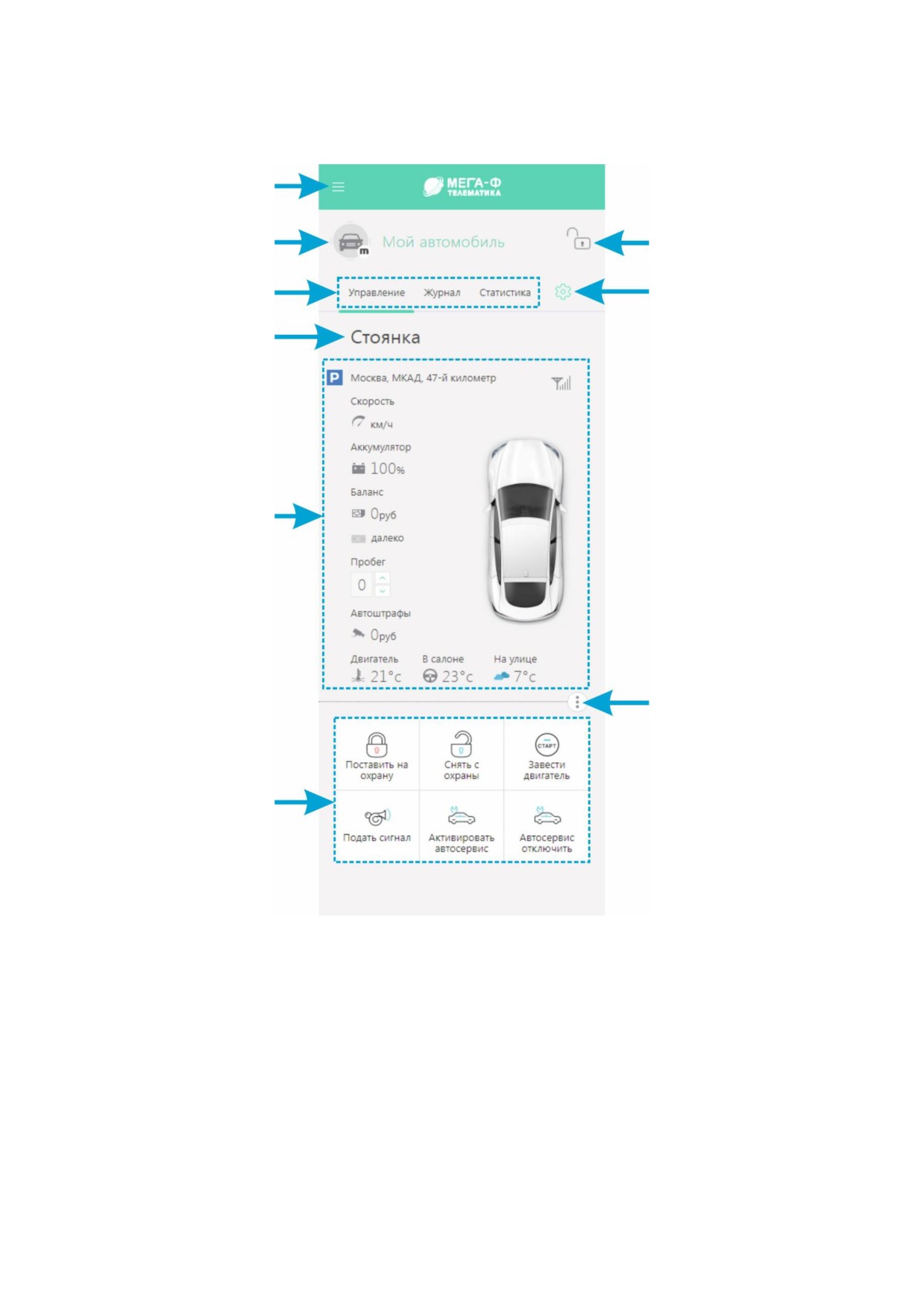

СОЗДАНИЕ ЛИЧНОГО КАБИНЕТА И РЕГИСТРАЦИЯ СИСТЕМЫ НА САЙТЕ MF-T.RU

В том случае, если в мобильном приложении, был создан личный кабинет и выполнена

регистрация системы, то для входа в личный кабинет на сайте https://mf-t.ru/ используйте данные

электронной почты и пароля, введённые при создании личного кабинета в мобильном приложении.

Создание личного кабинета и регистрация системы, в этом случае не требуются.

Создание личного кабинета:

1. Введите в адресную строку браузера: https://mf-t.ru/

2. Нажмите кнопку: Вход в систему

3. Нажмите кнопку: Зарегистрироваться

4. Введите адрес Вашей электронной почты и пароль, который будет в последствии использоваться

для входа в личный кабинет. Нажмите кнопку: Создать

5. На указанный адрес электронной почты, будет отправлено письмо. Для завершения регистрации

перейдите по ссылке, содержащейся в теле письма.

Создание личного кабинета завершено.

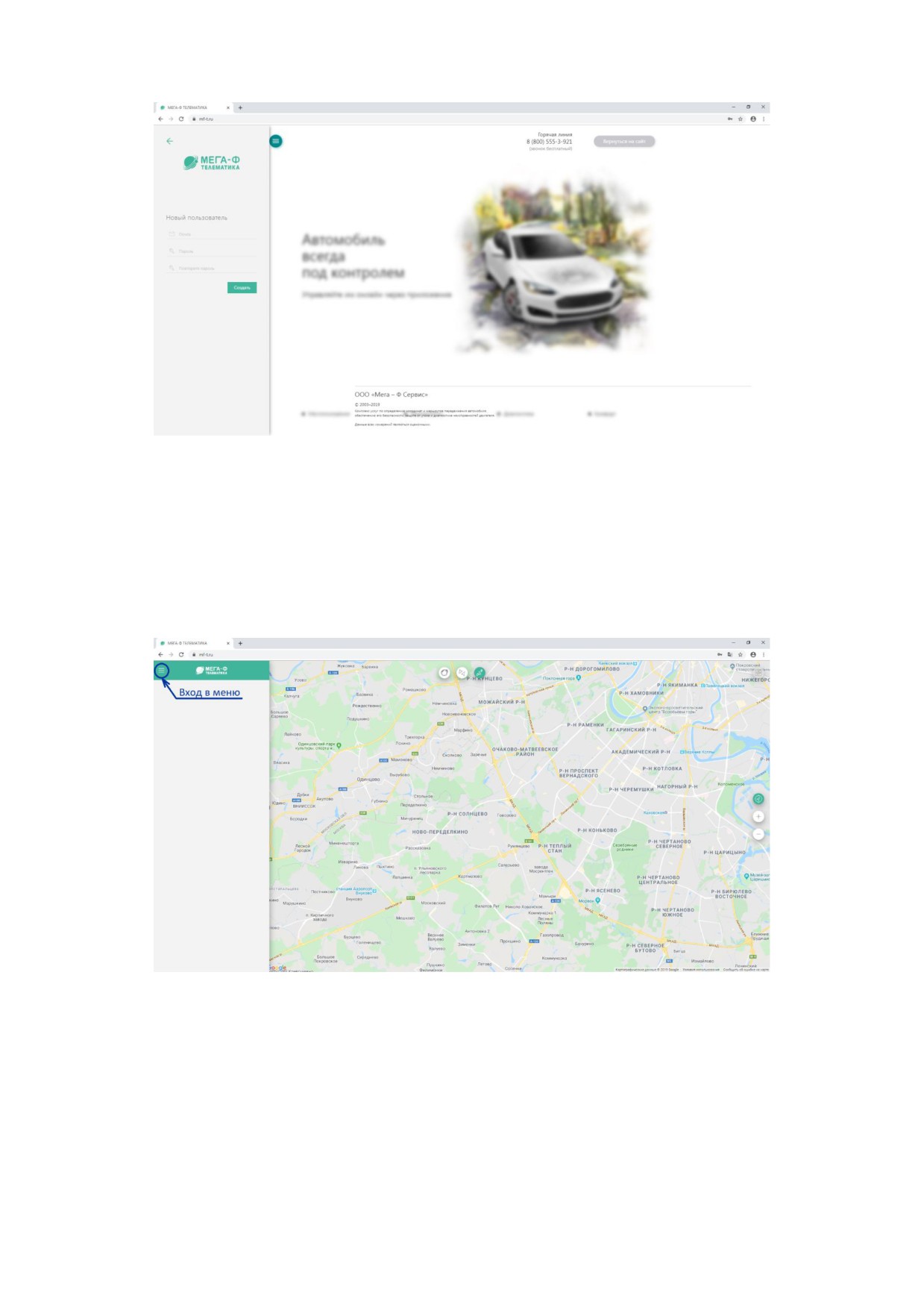

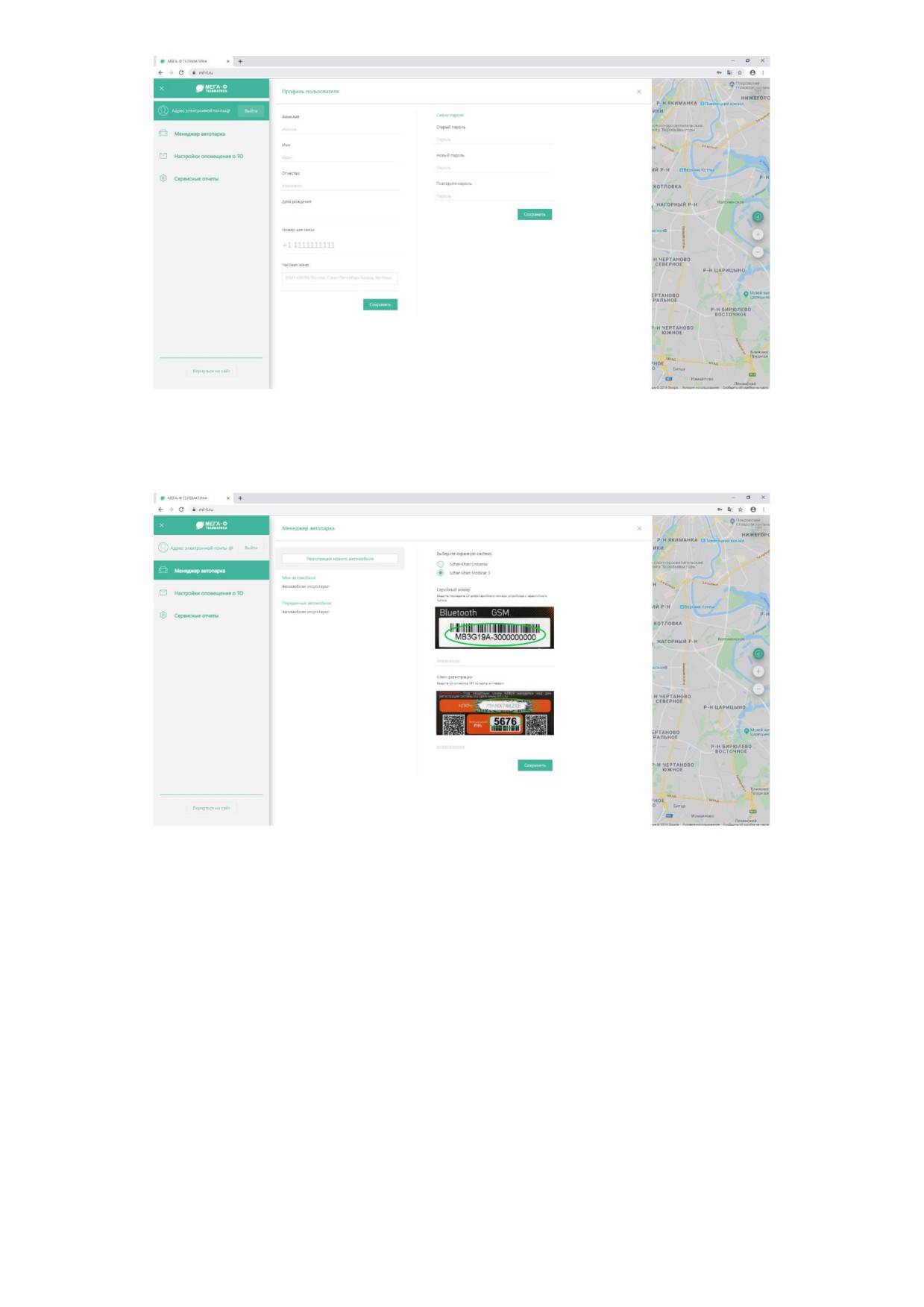

Регистрация системы в личном кабинете:

1. После завершения создания личного кабинета, осуществите вход в личный кабинет. Для этого, в

строку браузера введите: https://mf-t.ru/. В отобразившемся окне введите логин и пароль

использованные при создании личного кабинета.

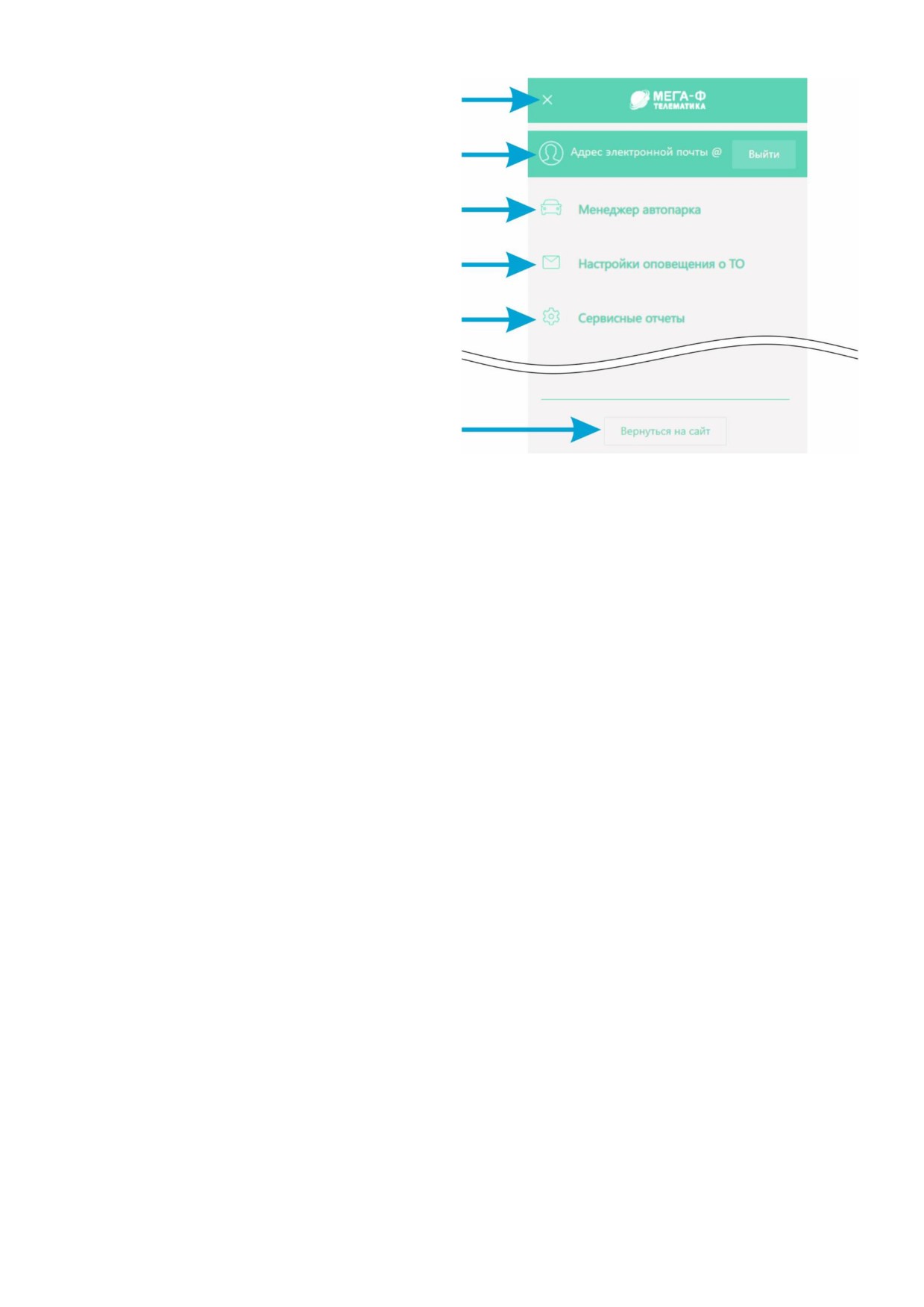

2. Войдите в меню настроек личного кабинета:

3. Введите свои данные: фамилию, имя, отчество, дату рождения, номер телефона и часовую зону,

соответствующую Вашему региону.

4. Перейдите в раздел: Менеджер автопарка. Нажмите кнопку: Регистрация нового автомобиля,

выберите: Scher-Khan Mobicar

3. Введите данные серийного номера системы

(указан в

гарантийном талоне) и ключа активации (указан под защитным слоем карты владельца

охранной системы). Нажмите кнопку: Сохранить.

5. Для отображения в личном кабинете информации о неоплаченных штрафах, в разделе

“Менеджер автопарка” нажмите на изображение автомобиля, введите его имя (произвольное),

регистрационный номер и номер свидетельства о регистрации транспортного средства (СТС).

Нажмите кнопку: Cохранить.

ПРИМЕЧАНИЕ:

Функции личного кабинета становятся доступны только после покупки версии PRO, для покупки

лицензии перейдите по ссылке: https://mf-t.ru/?dst=m3pro

БРЕЛОК

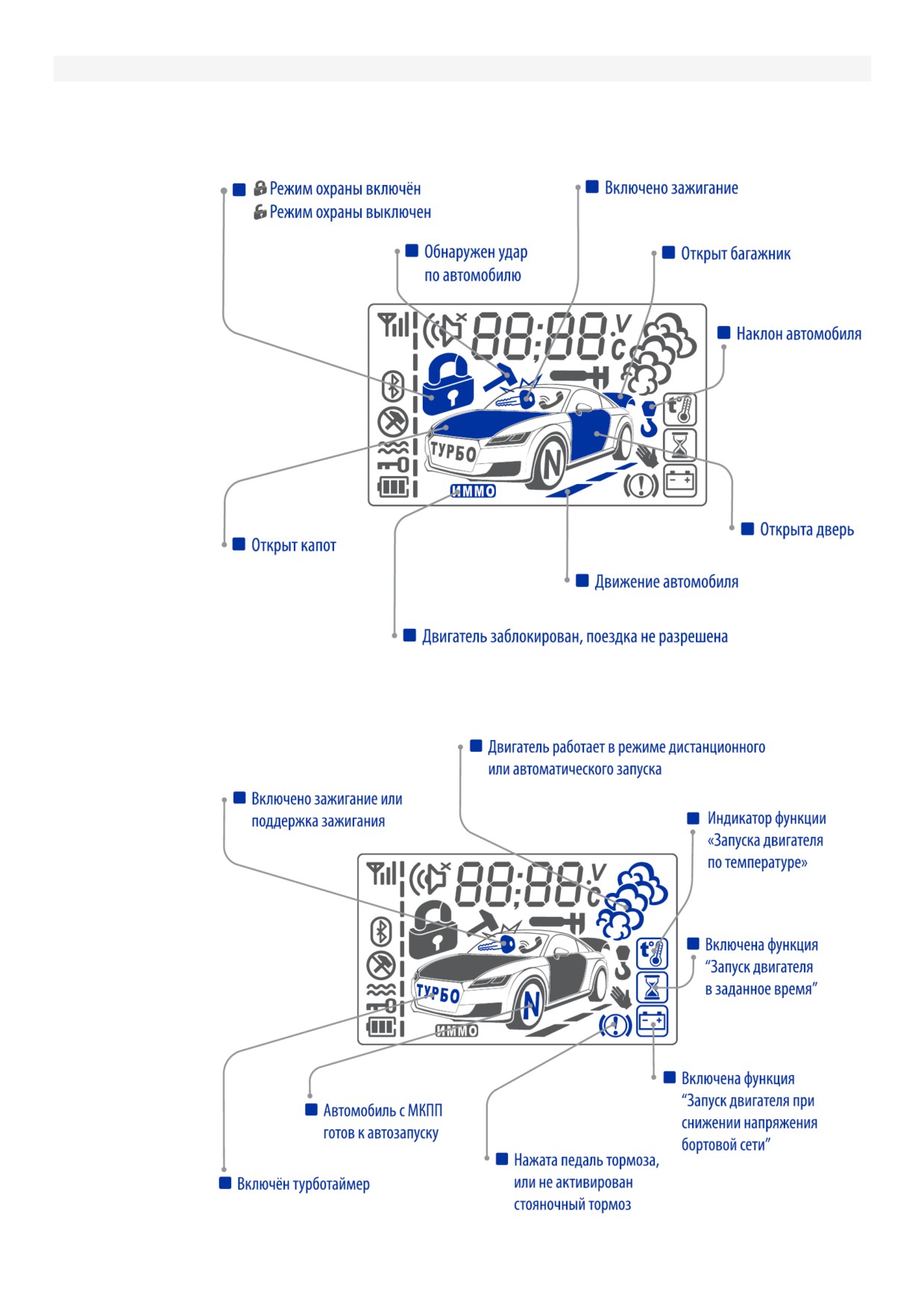

НАЗНАЧЕНИЕ СИМВОЛОВ НА ДИСПЛЕЕ БРЕЛОКА

ИНДИКАТОРЫ РЕЖИМОВ ОХРАНЫ И ТРЕВОГИ:

ИНДИКАТОРЫ РЕЖИМОВ РАБОТЫ АВТОЗАПУСКА:

ИНДИКАТОРЫ РЕЖИМОВ РАБОТЫ ПРОЧИЕ:

ПРИМЕЧАНИЕ:

Брелок не включён в комплект поставки, при необходимости докупается дополнительноǤ

НАЗНАЧЕНИЕ КНОПОК БРЕЛОКА

Кнопка

Длительность

Назначение кнопок, активируемая функция

(комбинация

нажатия

кнопок)

Со звуковыми сигналами

1 сек.

Включение охраны

I

Без звуковых сигналов

3 сек.

Со звуковыми сигналами

1 сек.

Выключение охраны

II

Без звуковых сигналов

3 сек.

Снято с охраны, двигатель

Подготовка к запуску

1 сек.

III

работает*

Включение предпускового

На охране, двигатель

подогревателя

выключен**

Дистанционный запуск двигателя

3 сек.

1 сек.

Опрос состояния системы

IV

(2, 3 или 4 раза)

3 сек.,

IV

Дистанционное отпирание багажника

затем 1 сек.

IV

Включение/выключение

Сигналов подтверждения

1 сек.

I+II

звуковых сигналов

Всех звуковых сигналов

3 сек.

Одновременно

автомобиля

III+IV

Блокировка кнопок брелока

3 сек.

Одновременно

Включение/выключение звукового и вибросигнала

III+IV

1 сек.

брелока

Одновременно

I+IV

Включение/выключение датчика удара

1 сек.

Одновременно

Прекращение режима тревоги

1 сек.

Любая кнопка

II+IV

Включение режима «Паникаǽ

3 сек.

Одновременно

3 сек.,

IV

Управление дополнительным каналом 1

затем 1 сек.

I

3 сек.,

IV

Управление дополнительным каналом 2

затем 1 сек.

II

3 сек.,

IV

Управление дополнительным каналом 3

затем 1 сек.

III

I+III

Включение/выключение режима «Автосервисǽ

1 сек.

Одновременно

Удерживать

нажатыми в

I+IV

Регистрация брелоков (см. соответствующий раздел)

момент установки

Одновременно

элемента питания

1 сек.

I

I+IV

Вход в меню настроек

3 сек.

Одновременно

В режиме «Снято с охраныǽ

3 сек,

IV

Индикация количества

затем 3 сек

I+IV

Сопряжение мобильного

устройств

устройства

Очистка списка устройств,

3 сек

III

запуск нового сопряжения

Просмотр кода сопряжения

1 сек

I или II

*Перед выполнением запуска двигателя, для автомобилей с МКПП требуется выполнить подготовку к

запуску.

**При установке на автомобиль устройство должно быть сконфигурировано для работы с предпусковым

подогревателем.

ПРИМЕЧАНИЕ:

Брелок не включён в комплект поставки, при необходимости докупается дополнительноǤ

Для сопряжения мобильного устройства с системой, при использовании брелока, когда:

«СОЗДАНИЕ ЛИЧНОГО КАБИНЕТА И РЕГИСТРАЦИЯ СИСТЕМЫ В МОБИЛЬНОМ ПРИЛОЖЕНИИǽ

выполнено, подойдите к автомобилю и выполните следующие действия:

1. Убедитесь, что автомобиль снят с охраны.

2. Нажмите и удерживайте кнопку IV брелока до появления короткого звукового сигнала.

3. Нажмите одновременно и удерживайте кнопки I и IV до появления короткого звукового сигнала.

На дисплее отобразится общее количество ранее сопряженных мобильных устройств.

4. Нажмите и удерживайте кнопку III брелока до появления звукового сигнала, чтобы разрешить

мобильным устройствам подключиться к MOBICAR 3 Light. Все сопряженные ранее мобильные

устройства при этом удаляются из памяти системы!

5. На дисплее брелока появятся первые 4 цифры шестизначного кода. Коротко нажмите кнопку II,

чтобы посмотреть оставшиеся 2 цифры, либо нажмите кнопку I, чтобы увидеть снова первые 4

цифры кода. Запомните или запишите 6 цифр кода.

6. В течение одной минуты запустите мобильное приложение SCHER-KHAN AUTO на мобильном

устройстве. Если, в мобильном приложении, ранее был введён серийный номер системы, то

зайдите в меню настройки соединения, в нижней левой части экрана нажмите “плюс”, затем

выберите “Bluetooth подключение”, нажмите кнопку: “НАЧАТЬ ПОДКЛЮЧЕНИЕ”

В том случае, если система ранее не была зарегистрирована в приложении, то нажмите на кнопку:

“НАЧАТЬ ПОДКЛЮЧЕНИЕ”.

7. Мобильное устройство запросит шестизначный код сопряжения (см. п. 5). Введите код.

8. В течение двух минут можно подключить дополнительные мобильные устройства, используя тот

же 6-значный код (см. п. 5). По окончании этого времени процедура сопряжения завершится

автоматически.

9. Для досрочного завершения процедуры сопряжения нажмите одновременно кнопки I и IV

брелока и удерживайте до звукового сигнала.

ПРИМЕЧАНИЕ:

СмǤ разделы:

«УСТАНОВКА МОБИЛЬНОГО ПРИЛОЖЕНИЯ НА СМАРТФОН ИЛИ ПЛАНШЕТǽ,

«ОПРЕДЕЛЕНИЕ ТЕКУЩЕГО БАЛАНСА ТЕЛЕФОННОГО НОМЕРА СИСТЕМЫǽ.

ФУНКЦИИ МОБИЛЬНОГО ПРИЛОЖЕНИЯ

Доступ к функциям и управление системой производятся из основного окна мобильного

приложения:

Меню настройки

Статус текущего

соединений

состояния

Активация или

Информация об

завершение соединения

автомобиле

по BLUETOOTH

Органы оперативного

управления функциями,

информация о текущем

состоянии системы

Переключение между

органами оперативного

Закладка управления

управления функциями,

системой

информация об автомобиле

Управление приложением

и настройками системы

Меню настройки соединений:

В данном меню производится настройка соединения мобильного устройства с MOBICAR 3 Light, а

также выбор системы, которой будет осуществляться управление через мобильное приложение.

ПРИМЕЧАНИЕ:

Мобильное приложение может поочерёдно управлять и получать информацию от нескольких

зарегистрированных систем MOBICAR 3 Light.

Информация об автомобиле:

В данной части экрана отображается различная информация об автомобиле. Для переключения

отображаемого параметра нажмите на изображение и перемещайте палец по экрану влево или вправо.

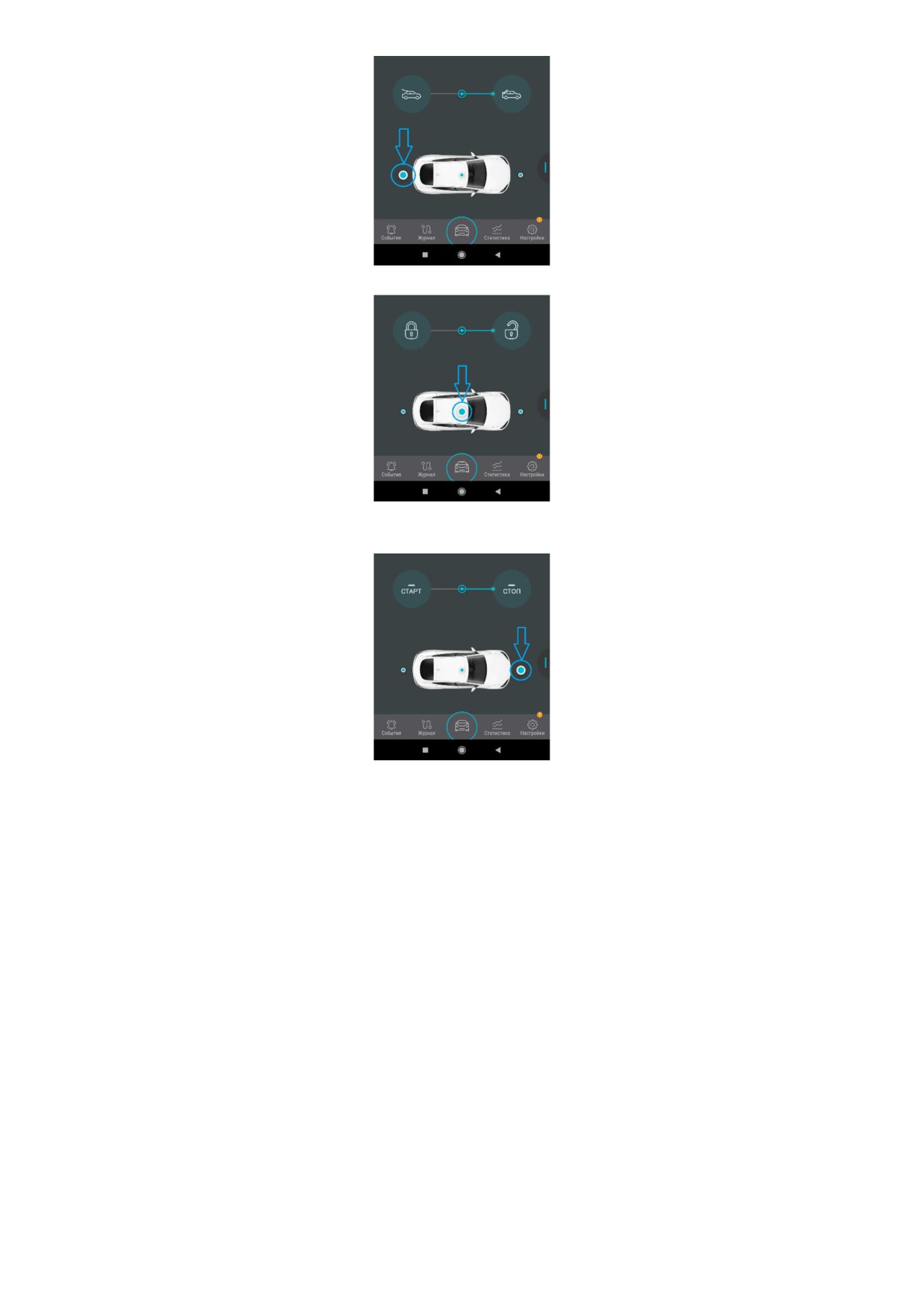

Переключение между органами оперативного управления функциями, информация

об автомобиле:

На изображении автомобиля отображается информация от датчиков системы (дверей, капота,

багажника).

Для активации органов управления замком багажника, нажмите сюда:

Для активации органов управления режимом охраны, нажмите сюда:

Для активации органов управления режимами дистанционного запуска двигателя, нажмите

сюда:

ПРИМЕЧАНИЕ:

Телематические функции доступны только для версии PRO, для покупки лицензии перейдите по

ссылке: https://mf-t.ru/?dst=m3pro

Управление приложением и настройками системы:

В нижней части дисплея мобильного устройства отображается панель переключения вкладок.

Для переключения между вкладками нажмите на изображение вкладки, которую необходимо открыть.

Вкладка

Назначение вкладки

приложения

В этой вкладке отображается перечень нескольких предшествующих системных

событий, например таких как: включение и выключение режима охраны, активация

дистанционного запуска двигателя, отпирание замка багажника, наступление режима

тревоги. Для каждого события обозначается дата и время его наступления.

В данной вкладке, вверху дисплея, находится переключатель страниц. На странице

“Состояние” отображается текущее местоположение автомобиля на карте*. На

странице “Поездки” отображаются данные о предшествующих поездах и стоянке

автомобиля.

В этой вкладке сосредоточены органы оперативного управления функциями системы,

а также в данной вкладке отображается текущий режим работы системы и различная

информация об автомобиле.

В этой вкладке содержится информация, связанная с эксплуатацией автомобиля:

продолжительность поездок, пройденное расстояние, количество затраченного

топлива и т. д. В верхней части дисплея производится переключение между

страницами данной вкладки. Для просмотра статистических данных в мобильном

приложении перейдите на страницу:

“Статистика”. Для формирования отчётов

выберите страницу: “Отчёты”.

Управление настройками мобильного приложения, настройками системы MOBICAR 3

Light и личным кабинетом пользователя производится в данной вкладке.

*Местоположение автомобиля определяется по базовым станциям сотовой сетиǤ Точность

определения местоположения автомобиля определяется количеством базовых станций в

непосредственной близости от автомобиля, а также рядом других факторовǤ Отображаемое

местоположение автомобиля следует рассматривать как примерноеǤ

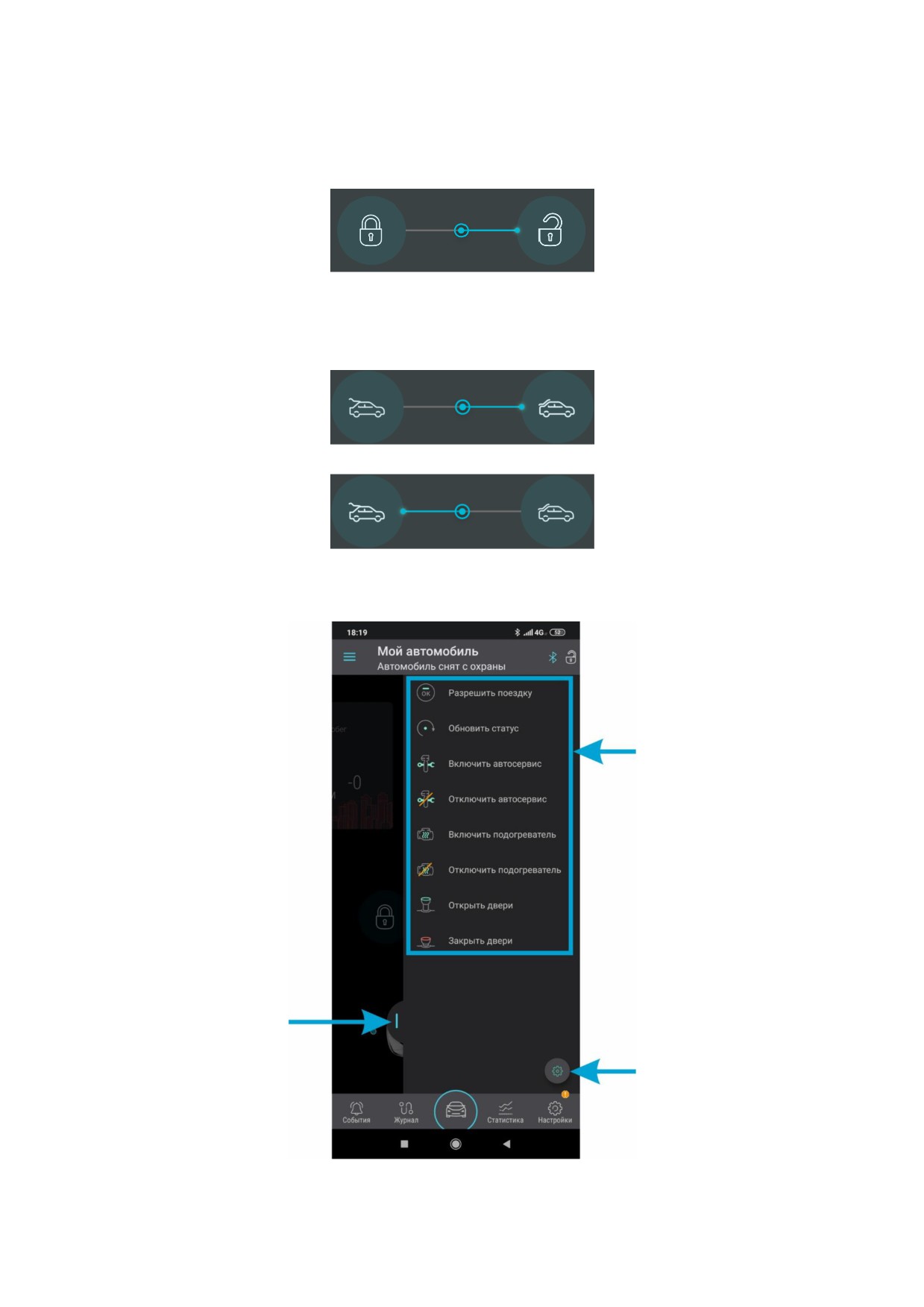

Органы оперативного управления функциями, информация о текущем состоянии

системы:

С помощью данных органов управления возможно включить или выключить режим охраны,

произвести дистанционный запуск двигателя или отпереть замок багажника. Например, для включения

режима охраны переместите ползунок влево. Для выключения охраны ползунок следует переместить

вправо.

Выделенный участок отрезка от центра к символу определяет текущее состояние системы.

Например, на изображении выше, выделенная часть отрезка от центра к символу открытого замка

означает, что режим охраны выключен.

Эта индикация означает что багажник закрыт:

Эта индикация означает что багажник открыт:

Закладка управления системой:

Для доступа к закладке нажмите на ярлык и переместите палец на экране мобильного устройства

влево. В раскрывшейся вкладке нажмите на изображение той команды, которую требуется выполнить.

Доступные команды. Для

выполнения коротко

нажмите на

соответствующий текст

или обозначение.

Потянуть ярлык вправо,

для закрытия закладки

Настройка закладки

управления системой.

управления системой. В

этом меню производится

выбор команд,

отображаемых в данной

закладке.

ПРИМЕЧАНИЕ:

Телематические функции доступны только для версии PRO, для покупки лицензии перейдите по

ссылке: https://mf-t.ru/?dst=m3pro

Управление системой из личного кабинета возможно в случае наличия у системы GPRS связи и

доступа пользователя в сеть интернетǤ

Телематические функции доступны только для версии PRO, для покупки лицензии перейдите по

ссылке: https://mf-t.ru/?dst=m3pro

Меню настроек личного

кабинета

Наименование

Текущий режим работы

автомобиля (системы)

системы

Управление вкладками

Вход в меню настроек

личного кабинета

системы

Текущее состояние

автомобиля

Пользовательская

информация

Настройка команд

быстрого доступа

Перечень доступных

для выполнения команд

Меню настроек личного кабинета:

Выход из меню настроек личного кабинета

Профиль пользователя

Управление автомобилями

Настройка оповещений о ТО

Формирование отчётов за указанный период

Выход из личного кабинета

УПРАВЛЕНИЕ СИСТЕМОЙ ПРИ ПОМОЩИ ТОНОВОГО НАБОРА

ВВОД ТЕЛЕФОННЫХ НОМЕРОВ ДЛЯ УПРАВЛЕНИЯ И ОПОВЕЩЕНИЯ

Управление системой при помощи тонового набора возможно только с зарегистрированных в

памяти системы номеров телефонов. На эти телефонные номера также могут отправляться SMS и

голосовые оповещения от системы. Ввод телефонных номеров возможен в мобильном приложении или

личном кабинете.

Если используется соединение с системой по GPRS, а Bluetooth соединение выключено, то для

ввода телефонных номеров и настройки уведомлений, выполните следующие действия:

1. Войдите в Меню управления настройками

2. Выберите: Настройки сигнализации

3. В раскрывшемся меню, выберите: Уведомления

4. Нажмите кнопку: Добавить номер

5. Введите телефонный номер с которого будет производится управление системой и на

который система будет отправлять уведомления

6. Нажмите кнопку: Сохранить

7. Произведите соответствующие настройки уведомлений в мобильном приложении.

Если необходимо производить управление системой с нескольких телефонных номеров или

иметь возможность информирования на несколько телефонных номеров, то введите дополнительные

номера и настройте оповещения для этих номеров телефонов. (Возможно ввести до четырёх номеров).

ПРИМЕЧАНИЕ:

Функции личного кабинета становятся доступны только после покупки версии PRO, для покупки

лицензии перейдите по ссылке: https://mf-t.ru/?dst=m3pro

Перед вводом телефонных номеров установите мобильное приложение, создайте личный

кабинет, зарегистрируйте в нём систему, выполните сопряжение по Bluetooth.

СмǤ разделы:

«УСТАНОВКА МОБИЛЬНОГО ПРИЛОЖЕНИЯ НА СМАРТФОН ИЛИ ПЛАНШЕТǽ,

«СОЗДАНИЕ ЛИЧНОГО КАБИНЕТА И РЕГИСТРАЦИЯ СИСТЕМЫǽ, «СОПРЯЖЕНИЕ СИСТЕМЫ С МОБИЛЬНЫМ

УСТРОЙСТВОМ ПО BLUETOOTHǽ, «ОПРЕДЕЛЕНИЕ ТЕКУЩЕГО БАЛАНСА ТЕЛЕФОННОГО НОМЕРА СИСТЕМЫǽ

УПРАВЛЕНИЕ СИСТЕМОЙ ПОСРЕДСТВОМ ЗВОНКА НА НОМЕР СИСТЕМЫ

При звонке на номер телефона системы, MOBICAR 3 Light сообщает текущее состояние и номера

доступных команд. Для выполнения команды нажмите нужную цифру на клавиатуре телефона.

Для выполнения некоторых команд потребуется ввести PIN-код. Наберите номер команды, а

затем четыре цифры PIN-кода.

Команда

Сервисный режим

Снято с охраны

Охрана

1

Поставить на охрану

Закрыть центральный

Закрыть центральный

01

Закрыть центральный замок

замок

замок

Снять с охраны (требуется

2

PIN-код)

Открыть центральный

Открыть центральный

02

Открыть центральный замок

замок

замок

3

Завести двигатель

03

Выключить двигатель

4

Отпереть багажник

Отпереть багажник

04

Запереть багажник

Запереть багажник

5

Включить подогреватель

Включить подогреватель

05

Выключить подогреватель

Выключить подогреватель

Перейти в сервисный

6

режим (требуется PIN-код)

Выключить сервисный

06

режим

Разрешить поездку

7

(требуется PIN-код)

8

Включить сигнал

#

Завершить вызов

Завершить вызов

Завершить вызов

ВНИМАНИЕ!

Номер телефона системы указан на конверте с SIM-картой.

Пример: для запуска двигателя в режиме охраны позвоните на номер системы и нажмите кнопку

«3ǽǤ Чтобы остановить работу двигателя при автозапуске, позвоните на номер системы и нажмите

кнопку «0ǽ, затем кнопку «3ǽǤ

Также существует возможность ввести в телефонную книгу телефонный номер системы, а также

код команды, которую необходимо выполнить. При этом символ “;” (вызываемый длительным

нажатием кнопки “#” на клавиатуре телефона) следует использовать как паузу между выполняемыми

действиями. Например, для активации дистанционного запуска двигателя введите:

Телефонный номер системы

;

3

#

ПРИМЕЧАНИЕ:

СмǤ разделы: «ВВОД ТЕЛЕФОННЫХ НОМЕРОВ, ДЛЯ УПРАВЛЕНИЯ И ОПОВЕЩЕНИЯǽ, «ОПРЕДЕЛЕНИЕ

ТЕКУЩЕГО БАЛАНСА ТЕЛЕФОННОГО НОМЕРА СИСТЕМЫǽ.

УПРАВЛЕНИЕ СИСТЕМОЙ ПРИ ПОМОЩИ АНТЕННОГО МОДУЛЯ

Управлять некоторыми функциями системы можно с помощью антенного модуля. На антенном

модуле предусмотрена одна кнопка и индикатор. Доступные функции и способы их активации сведены

в таблицу ниже:

Последовательность

Функция

Условия

действий

Вызов водителя

Снято с охраны

○

автомобиля

Аварийное выключение

Включён режим охраны

PIN*

охраны

●○ → Сопряжение с

Сопряжение системы с

Снято с охраны или режим Автосервис

мобильным

мобильным устройством

устройством**

Регистрация брелоков в

●○○ → PIN → нажать

Снято с охраны или режим Автосервис

памяти системы

кнопку брелока

Вкл./выкл. режим

Снято с охраны/Автосервис

●●○ → PIN

Автосервис

Меню CAN-прошивки

●●○○

●●●○ → PIN → PIN

Изменение PIN-кода

Снято с охраны или режим Автосервис

новый***

Программирование

Снято с охраны или режим Автосервис,

тахометрического

●●●○○

включено зажигание, двигатель работает

сигнала

Снято с охраны или режим Автосервис,

Обучение иммобилайзера

●●●○○○

включено зажигание

○

Короткое нажатие кнопки антенного модуля (после отпускания кнопки антенный

модуль подаст короткий звуковой сигнал).

●

Длительное нажатие кнопки антенного модуля (удерживать кнопку нажатой, до подачи

модулем звукового сигнала).

Введите PIN код системы.

**

В мобильном приложении активируйте сопряжение по BLUETOOTH. Введите в мобильное

устройство код подключения BLUETOOTH, указанный на тыльной стороне карты пользователя.

***

Введите новый PIN код, состоящий из 4-х цифр, со значениями от 1 до 9 включительно.

ВНИМАНИЕ!

Функции “Меню CAN-прошивки” и “Обучение иммобилайзера” активируются в процессе установки

системы. Не активируйте данные функции самостоятельно, в случае некорректной работы системы

обратитесь по месту установки системы, при наличии вопросов звоните по телефону горячей

линии: 8-800-555-3-921

РЕЖИМ ОХРАНЫ

ВКЛЮЧЕНИЕ РЕЖИМА ОРАНЫ

ОПИСАНИЕ РЕЖИМА ОХРАНЫ

В режиме охраны система контролирует: двери, капот, багажник, педаль ножного тормоза,

зажигание, внешние воздействия, такие как удар по кузову автомобиля, движение автомобиля,

изменение угла наклона автомобиля. (При условии выполнения соответствующих подключений и

настроек функций).

Включение режима охраны возможно:

1. Брелоком MOBICAR 3*.

2. В мобильном приложении Scher-Khan Auto**.

3. В личном кабинете***

4. По звонку на номер системы, через голосовое меню.

5. Штатным брелоком автомобиля****.

*Брелок не включён в комплект поставки, при необходимости докупается дополнительно.

**Перед использованием мобильного приложения необходимо установить приложение на смартфон или

планшет, создать личный кабинет и зарегистрировать в нём систему, выполнить сопряжение системы с

мобильным устройством по BLUETOOTH. (см. «УСТАНОВКА МОБИЛЬНОГО ПРИЛОЖЕНИЯ НА СМАРТФОН

ИЛИ ПЛАНШЕТǽ, «СОЗДАНИЕ ЛИЧНОГО КАБИНЕТА И РЕГИСТРАЦИЯ СИСТЕМЫǽ, «СОПРЯЖЕНИЕ

СИСТЕМЫ С МОБИЛЬНЫМ УСТРОЙСТВОМ ПО BLUETOOTHǽ).

***Функции личного кабинета становятся доступны только после покупки версии PRO, для покупки

лицензии перейдите по ссылке: https://mf-t.ru/?dst=m3pro

****Для возможности управления системой со штатного брелока автомобиля, в настройках системы

должна быть активирована данная функция, выполнены соответствующие подключения при установке

системы.

ВКЛЮЧЕНИЕ РЕЖИМА ОХРАНЫ БРЕЛОКОМ MOBICAR 3

Для включения режима охраны по окончании поездки коротко нажмите кнопку I брелока.

Система перейдёт в режим охраны, замки дверей закроются, блокировка двигателя включится до тех

пор, пока система не будет снята с охраны. СИД антенного модуля будет индицировать режим охраны

короткими, равномерными вспышками.

При постановке в режим охраны:

Звуковой сигнал

Один сигнал*

автомобиля

Световая сигнализация

Вспыхнет один раз*

автомобиля

Дисплей брелока

Звуковой сигнал брелока

Один сигнал

*Наличие звуковых сигналов автомобиля и вспышек световой сигнализации определяется текущими

настройками системы. Звукового сигнала автомобиля не последует, если активирована функция

долговременного отключения звуковых сигналов автомобиля.

ВНИМАНИЕ!

Если, через 5 сек. после включения режима охраны автомобиль подаст 3 звуковых и 3 световых

сигнала, а брелок воспроизведёт короткую мелодию, значит открыта дверь, капот или багажник. На

дисплее отобразится символ, соответствующий не взятой под охрану зоне. В этом случае, система

перейдёт в режим охраны с обходом активированного датчика. Датчик двери, капота, багажника

будет немедленно принят под охрану при восстановлении его работоспособности.

ПРИМЕЧАНИЕ:

Если в текущем режиме охраны Вы планируете осуществить дистанционный или

автоматический запуск двигателя, то перед включением режима охраны необходимо выполнить

подготовку к запуску двигателя, смǤ раздел: «ПОДГОТОВКА К ЗАПУСКУ ДВИГАТЕЛЯǽ

Брелок не включён в комплект поставки, при необходимости докупается дополнительноǤ

ВКЛЮЧЕНИЕ РЕЖИМА ОХРАНЫ ЧЕРЕЗ МОБИЛЬНОЕ ПРИЛОЖЕНИЕ

Для включения режима охраны по окончании поездки запустите мобильное приложение, в

основном окне приложения, переведите ползунок в сторону символа закрытого замка.

Система перейдёт в режим охраны, замки дверей закроются, блокировка двигателя включится до

тех пор, пока система не будет снята с охраны. СИД антенного модуля будет индицировать режим охраны

короткими равномерными вспышками.

При постановке в режим охраны:

Звуковой сигнал

Один сигнал*

автомобиля

Световая сигнализация

Вспыхнет один раз*

автомобиля

Дисплей мобильного

Символ «замок закрытǽ

устройства

*Наличие звуковых сигналов автомобиля и вспышек световой сигнализации определяются текущими

настройками системы. Звукового сигнала автомобиля не последует, если активирована функция

долговременного отключения звуковых сигналов автомобиля.

ВНИМАНИЕ!

Если через 5 сек. после включения режима охраны автомобиль подаст 3 звуковых и 3 световых

сигнала, на дисплее мобильного устройства отображается информация о незакрытой двери,

капоте или багажнике, значит не закрыта дверь, багажник или капот соответственно. В этом

случае система перейдёт в режим охраны с обходом активированного датчика. Датчик двери,

капота, багажника будет немедленно принят под охрану при восстановлении его

работоспособности.

ПРИМЕЧАНИЕ:

Если в текущем режиме охраны Вы планируете осуществить дистанционный или

автоматический запуск двигателя, то перед включением режима охраны необходимо выполнить

подготовку к запуску двигателя, смǤ раздел: «ПОДГОТОВКА К ЗАПУСКУ ДВИГАТЕЛЯǽ

СмǤ разделы:

«УСТАНОВКА МОБИЛЬНОГО ПРИЛОЖЕНИЯ НА СМАРТФОН ИЛИ ПЛАНШЕТǽ,

«СОПРЯЖЕНИЕ СИСТЕМЫ С МОБИЛЬНЫМ УСТРОЙСТВОМ ПО BLUETOOTHǽ, «ОПРЕДЕЛЕНИЕ ТЕКУЩЕГО

БАЛАНСА ТЕЛЕФОННОГО НОМЕРА СИСТЕМЫǽ.

В непосредственной близости от автомобиля включение режима охраны возможно при

сопряжении системы с мобильным устройством по BLUETOOTHǤ Для удалённого включения режима

охраны необходимо соединение с сервером, что доступно только для версии PRO, для покупки лицензии

перейдите по ссылке: https://mf-t.ru/?dst=m3pro

ВКЛЮЧЕНИЕ РЕЖИМА ОХРАНЫ В ЛИЧНОМ КАБИНЕТЕ

Для включения режима охраны по окончании поездки осуществите вход в личный кабинет,

инициируйте команду включения режима охраны.

Система перейдёт в режим охраны, замки дверей закроются, блокировка двигателя включится до

тех пор, пока система не будет снята с охраны. СИД антенного модуля будет индицировать режим охраны

короткими равномерными вспышками.

При постановке в режим охраны:

Звуковой сигнал

Один сигнал*

автомобиля

Световая сигнализация

Вспыхнет один раз*

автомобиля

Дисплей

Символ «замок закрытǽ

*Наличие звуковых сигналов автомобиля и вспышек световой сигнализации определяются текущими

настройками системы. Звукового сигнала автомобиля не последует, если активирована функция

долговременного отключения звуковых сигналов автомобиля.

ВНИМАНИЕ!

Если через 5 сек. после включения режима охраны автомобиль подаст 3 звуковых и 3 световых

сигнала, на дисплее мобильного устройства отображается информация о незакрытой двери, капоте

или багажнике, значит не закрыта дверь, багажник или капот соответственно. В этом случае

система перейдёт в режим охраны с обходом активированного датчика. Датчик двери, капота,

багажника будет немедленно принят под охрану при восстановлении его работоспособности.

ПРИМЕЧАНИЕ:

Если в текущем режиме охраны Вы планируете осуществить дистанционный или

автоматический запуск двигателя, то перед включением режима охраны необходимо выполнить

подготовку к запуску двигателя, смǤ раздел: «ПОДГОТОВКА К ЗАПУСКУ ДВИГАТЕЛЯǽ

СмǤ разделы:

«УСТАНОВКА МОБИЛЬНОГО ПРИЛОЖЕНИЯ НА СМАРТФОН ИЛИ ПЛАНШЕТǽ,

«СОПРЯЖЕНИЕ СИСТЕМЫ С МОБИЛЬНЫМ УСТРОЙСТВОМ ПО BLUETOOTHǽ, «ОПРЕДЕЛЕНИЕ ТЕКУЩЕГО

БАЛАНСА ТЕЛЕФОННОГО НОМЕРА СИСТЕМЫǽ, «СОЗДАНИЕ ЛИЧНОГО КАБИНЕТА И РЕГИСТРАЦИЯ

СИСТЕМЫǽ, «УДАЛЁННОЕ УПРАВЛЕНИЕ СИСТЕМОЙ ИЗ ЛИЧНОГО КАБИНЕТАǽ.

Функции личного кабинета становятся доступны только после покупки версии PRO, для покупки

лицензии перейдите по ссылке: https://mf-t.ru/?dst=m3pro

ВКЛЮЧЕНИЕ РЕЖИМА ОХРАНЫ ПОСРЕДСТВОМ ЗВОНКА НА НОМЕР СИСТЕМЫ

Для включения режима охраны наберите телефонный номер системы, далее в голосовом меню

выберите команду «поставить на охрануǽ. Для этого в режиме тонового набора номера нажмите цифру

1 на клавиатуре телефона. Завершите исходящий вызов.

Система перейдёт в режим охраны, замки дверей закроются, блокировка двигателя включится до

тех пор, пока система не будет снята с охраны. СИД антенного модуля будет индицировать режим охраны

короткими равномерными вспышками.

При постановке в режим охраны:

Звуковой сигнал

Один сигнал*

автомобиля

Световая сигнализация

Вспыхнет один раз*

автомобиля

*Наличие звуковых сигналов автомобиля и вспышек световой сигнализации определяются текущими

настройками системы. Звукового сигнала автомобиля не последует, если активирована функция

долговременного отключения звуковых сигналов автомобиля.

ВНИМАНИЕ!

Если через 5 сек. после включения режима охраны автомобиль подаст 3 звуковых и 3 световых

сигнала, значит не закрыта дверь, багажник или капот. В этом случае система перейдёт в режим

охраны с обходом активированного датчика. Датчик двери, капота, багажника будет немедленно

принят под охрану при восстановлении его работоспособности.

ПРИМЕЧАНИЕ:

Номер телефона системы указан на конверте с SIM-картойǤ

Если в текущем режиме охраны Вы планируете осуществить дистанционный или

автоматический запуск двигателя, то перед включением режима охраны необходимо выполнить

подготовку к запуску двигателя, смǤ раздел: «ПОДГОТОВКА К ЗАПУСКУ ДВИГАТЕЛЯǽ

СмǤ разделы: «УПРАВЛЕНИЕ СИСТЕМОЙ ПРИ ПОМОЩИ ТОНОВОГО НАБОРАǽ, «ВВОД ТЕЛЕФОННЫХ

НОМЕРОВ, ДЛЯ УПРАВЛЕНИЯ И ОПОВЕЩЕНИЯǽ, «ОПРЕДЕЛЕНИЕ ТЕКУЩЕГО БАЛАНСА ТЕЛЕФОННОГО

НОМЕРА СИСТЕМЫǽ.

ВКЛЮЧЕНИЕ РЕЖИМА ОХРАНЫ БЕЗ ЗВУКОВЫХ СИГНАЛОВ

Для включения режима охраны без звуковых сигналов автомобиля длительно (на 3 сек.) нажмите

кнопку I брелока.

ПРИМЕЧАНИЕ:

Брелок не включён в комплект поставки, при необходимости докупается дополнительноǤ

СмǤ также разделы: «ВКЛЮЧЕНИЕ РЕЖИМА ОХРАНЫ БРЕЛОКОМ MOBICAR 3ǽ

АВТОМАТИЧЕСКОЕ ВКЛЮЧЕНИЕ РЕЖИМА ОХРАНЫ

Данная функция активирует автоматическое включение режима охраны по факту удаления

(несколько метров) мобильного устройства от автомобиля.

Перед использованием данной функции следует включить мобильное устройство, запустить

мобильное приложение, активировать в мобильном приложении функцию

«Автопостановкаǽ,

произвести настройку чувствительности.

АВТОМАТИЧЕСКИЙ ВОЗВРАТ В РЕЖИМ ОХРАНЫ

Функция «Автоматический возврат в режим охраныǽ защищает от случайного выключения

режима охраны. Если после выключения режима охраны не открывались двери, капот или багажник,

через 30 сек. MOBICAR 3 Light самостоятельно вернется в режим охраны (функция 4 меню № 2).

ОТКЛЮЧЕНИЕ ДАТЧИКА УДАРА НА ТЕКУЩИЙ ПЕРИОД ОХРАНЫ

Для отключения датчика удара на текущий период охраны, в первые 5 сек. после включения

режима охраны коротко нажмите кнопку I брелока.

Звуковой сигнал

Один сигнал*

автомобиля

Световая сигнализация

Вспыхнет один раз*

автомобиля

Дисплей брелока

Один сигнал после включения режима

Звуковой сигнал брелока

охраны, второй звуковой сигнал после

повторного нажатия кнопки брелока

*Наличие звуковых сигналов автомобиля и вспышек световой сигнализации определяются текущими

настройками системы. Звукового сигнала автомобиля не последует, если активирована функция

долговременного отключения звуковых сигналов автомобиля.

ПРИМЕЧАНИЕ:

Данная функция доступна при использовании брелокаǤ Брелок не включён в комплект поставки,

при необходимости докупается дополнительноǤ

«ВЕЖЛИВАЯ ПОДСВЕТКАǽ ПРИ ВКЛЮЧЕНИИ РЕЖИМА ОХРАНЫ

Данная функция позволяет, с помощью световых сигналов автомобиля осветить пространство

вокруг транспортного средства.

Световая сигнализация автомобиля включается автоматически, на 15 сек. после включения

режима охраны.

Включение/выключение данной функции осуществляется в мобильном приложении или меню

настроек системы, меню №2 функция №14.

РЕЖИМ ТРЕВОГИ

ОПОВЕЩЕНИЕ О НАРУШЕНИИ ОХРАННЫХ ЗОН

•

Если в режиме охраны будет открыта дверь, капот, багажник, включено зажигание, то система

перейдет в режим тревоги. Вспышки световой сигнализации и звуковые сигналы автомобиля

будут сигнализировать о нарушении охранной зоны в течение 30 секунд. Брелоком будет

произведено оповещение о нарушении охранной зоны. По истечении 30 секунд система вернется

в режим охраны. В том случае, если причина, вызвавшая тревогу, не устранена, система

отработает несколько циклов тревоги общей продолжительностью 2,5 минуты и вернется в

режим охраны с обходом активного датчика. В случае восстановления состояния датчика и

повторного нарушения охранной зоны система вновь перейдёт в режим тревоги (не более 5 раз

для каждой охранной зоны).

•

Если в режиме охраны зафиксирован слабый удар по автомобилю, то прозвучит 3 коротких

звуковых сигнала автомобиля, последует одна вспышка световой сигнализации, брелоком будет

произведено короткое оповещение.

•

Если в режиме охраны зафиксирован сильный удар по автомобилю, наклон или движение, то

сигналы световой сигнализации звуковые сигналы автомобиля будут длиться 30 секунд,

брелоком будет произведено оповещение. В одном периоде охраны производится не более 5

оповещений для каждой охраной зоны.

•

Система может проинформировать Вас о нарушении охранных зон посредством SMS-сообщения

или звонка на Ваш номер. Для этого в настройках мобильного приложения активируйте

соответствующие уведомления.

•

Для версии PRO информирование о нарушении охранных зон производится также мобильным

устройством с помощью PUSH-уведомлений, для покупки лицензии перейдите по ссылке:

https://mf-t.ru/?dst=m3pro

Соответствие охранных зон символам, отображаемым на дисплее брелока, указано в таблице:

Символ

Возможность

Звуковая и световая

Оповещение в

на

уведомления SMS

Причина тревоги

сигнализация

мобильном

дисплее

сообщениями или

автомобиля

приложении

брелока

телефонным вызовом.

3 звуковых сигнала

Слабое

автомобиля, одна

воздействие на

Нет

Нет

вспышка световой

датчик удара

сигнализации.

Сильное

воздействие на

Да

Да

датчик удара

Включено

Да

Да

зажигание

На 30 сек. включение

Открыта дверь

Да

Да

звуковых сигналов

автомобиля и

вспышек световой

Открыт капот

Да

Да

сигнализации.

Открыт багажник

Да

Да

Обнаружен

наклон

Да

Да

автомобиля

Зафиксировано

Да

Да

движение

ВНИМАНИЕ!

• Звуковых сигналов автомобиля не последует, если они не включены для данного события.

• В случае активации функций долговременного отключения датчика удара или отключения

датчика удара на текущий период охраны, оповещение об ударе по автомобилю не

производится.

• Звуковые оповещения брелоком о нарушении охранных зон не производятся если

активирована функция выключения звуковых сигналов брелока.

• Для возможности оповещения посредством SMS-сообщений или телефонного вызова,

оповещений в мобильном приложении с помощью PUSH-уведомлений необходимо

произвести соответствующие настройки системы в мобильном приложении.

ПРИМЕЧАНИЕ:

Телематические функции, PUSH-уведомления доступны только для версии PRO, для покупки

лицензии перейдите по ссылке: https://mf-t.ru/?dst=m3pro

Брелок не включён в комплект поставки, при необходимости докупается дополнительноǤ

ПРЕКРАЩЕНИЕ РЕЖИМА ТРЕВОГИ

Для прекращения режима тревоги однократно нажмите любую кнопку брелока. Прекратить

тревогу можно в личном кабинете, для этого инициируйте команду: “Остановить тревогу”.

ПРИМЕЧАНИЕ:

Функции личного кабинета становятся доступны только после покупки версии PRO, для покупки

лицензии перейдите по ссылке: https://mf-t.ru/?dst=m3pro

Брелок не включён в комплект поставки, при необходимости докупается дополнительноǤ

ФУНКЦИЯ НАПОМИНАНИЯ О ПРОПУЩЕННЫХ ТРЕВОГАХ

В том случае, если Вы не услышали оповещение брелока о нарушении охранной зоны, брелок

перейдёт в режим напоминания о пропущенной тревоге. Каждые 10 сек. брелок будет подавать звуковой

сигнал, на дисплее брелока будет отображаться символ, соответствующий нарушенной охранной зоне.

Для прекращения напоминания коротко нажмите любую кнопку брелока. Для определения

актуального, на данный момент времени, следует произвести опрос состояния системы, для этого

несколько раз коротко нажмите кнопку IV брелока.

В мобильном приложении в закладке «Событияǽ отображаются последние зафиксированные

события, а также информация о факте нарушений охранных зон.

ПРИМЕЧАНИЕ:

Брелок не включён в комплект поставки, при необходимости докупается дополнительноǤ

В непосредственной близости от автомобиля отображение в мобильном приложении

зафиксированных событий возможно при сопряжении системы с мобильным устройством по

BLUETOOTHǤ Для удалённого просмотра событий, информации о тревогах необходимо соединение с

сервером, что доступно только для версии PRO, для покупки лицензии перейдите по ссылке: https://mf-

t.ru/?dst=m3pro.

ВЫКЛЮЧЕНИЕ РЕЖИМА ОХРАНЫ

СПОСОБЫ ВЫКЛЮЧЕНИЯ РЕЖИМА ОХРАНЫ

ВЫКЛЮЧЕНИЕ РЕЖИМА ОХРАНЫ БРЕЛОКОМ MOBICAR 3

Для выключения режима охраны коротко нажмите кнопку брелока: II. Система снимется с

охраны, замки дверей отопрутся, блокировка двигателя отключится.

При выключении режима охраны:

Звуковой сигнал

Два сигнала*

автомобиля

Световая сигнализация

Вспыхнет два раза*

автомобиля

Дисплей брелока

Звуковой сигнал брелока

Два сигнала

*Наличие звуковых сигналов автомобиля и вспышек световой сигнализации определяются текущими

настройками системы. Звукового сигнала автомобиля не последует, если активирована функция

долговременного отключения звуковых сигналов автомобиля.

В том случае, если система находится в режиме тревоги, для снятия системы с охраны следует

коротко нажать кнопку II на брелоке два раза. Первый раз - для завершения режима тревоги, второе

нажатие - для выключения режима охраны.

ПРИМЕЧАНИЕ:

СмǤ раздел: «ФУНКЦИЯ ОПОВЕЩЕНИЯ О НАЛИЧИИ ТРЕВОГ В ПЕРЕДШЕСТВУЮЩЕМ РЕЖИМЕ

ОХРАНЫǽ.

Брелок не включён в комплект поставки, при необходимости докупается дополнительноǤ

ВЫКЛЮЧЕНИЕ РЕЖИМА ОХРАНЫ ЧЕРЕЗ МОБИЛЬНОЕ ПРИЛОЖЕНИЕ

Для выключения режима охраны запустите мобильное приложение, переведите ползунок в

сторону символа открытого замка. Система снимется с охраны, замки дверей отопрутся, блокировка

двигателя отключится.

При выключении режима охраны:

Звуковой сигнал

Два сигнала*

автомобиля

Световая сигнализация

Вспыхнет два раза*

автомобиля

Дисплей мобильного

Символ «замок открытǽ

устройства

*Наличие звуковых сигналов автомобиля и вспышек световой сигнализации определяются текущими

настройками системы. Звукового сигнала автомобиля не последует, если активирована функция

долговременного отключения звуковых сигналов автомобиля.

ПРИМЕЧАНИЕ:

СмǤ разделы:

«УСТАНОВКА МОБИЛЬНОГО ПРИЛОЖЕНИЯ НА СМАРТФОН ИЛИ ПЛАНШЕТǽ,

«СОЗДАНИЕ ЛИЧНОГО КАБИНЕТА И РЕГИСТРАЦИЯ СИСТЕМЫǽ, «СОПРЯЖЕНИЕ СИСТЕМЫ С МОБИЛЬНЫМ

УСТРОЙСТВОМ ПО BLUETOOTHǽ,

«ОПРЕДЕЛЕНИЕ ТЕКУЩЕГО БАЛАНСА ТЕЛЕФОННОГО НОМЕРА

СИСТЕМЫǽ.

В непосредственной близости от автомобиля выключение режима охраны возможно при

сопряжении системы с мобильным устройством по BLUETOOTHǤ Для удалённого выключения режима

охраны необходимо соединение с сервером, что доступно только для версии PRO, для покупки лицензии

перейдите по ссылке: https://mf-t.ru/?dst=m3pro.

ВЫКЛЮЧЕНИЕ РЕЖИМА ОХРАНЫ В ЛИЧНОМ КАБИНЕТЕ

Для выключения режима охраны осуществите вход в личный кабинет, инициируйте выполнение

команды выключения режима охраны. Система снимется с охраны, замки дверей отопрутся, блокировка

двигателя отключится.

При выключении режима охраны:

Звуковой сигнал

Два сигнала*

автомобиля

Световая сигнализация

Вспыхнет два раза*

автомобиля

Дисплей

Символ «замок открытǽ

*Наличие звуковых сигналов автомобиля и вспышек световой сигнализации определяются текущими

настройками системы. Звукового сигнала автомобиля не последует, если активирована функция

долговременного отключения звуковых сигналов автомобиля.

ПРИМЕЧАНИЕ:

См. разделы:

«УСТАНОВКА МОБИЛЬНОГО ПРИЛОЖЕНИЯ НА СМАРТФОН ИЛИ ПЛАНШЕТǽ,

«СОПРЯЖЕНИЕ СИСТЕМЫ С МОБИЛЬНЫМ УСТРОЙСТВОМ ПО BLUETOOTHǽ, «ОПРЕДЕЛЕНИЕ ТЕКУЩЕГО

БАЛАНСА ТЕЛЕФОННОГО НОМЕРА СИСТЕМЫǽ, «СОЗДАНИЕ ЛИЧНОГО КАБИНЕТА И РЕГИСТРАЦИЯ

СИСТЕМЫǽ, «УДАЛЁННОЕ УПРАВЛЕНИЕ СИСТЕМОЙ ИЗ ЛИЧНОГО КАБИНЕТАǽ.

Функции личного кабинета становятся доступны только после покупки версии PRO, для покупки

лицензии перейдите по ссылке: https://mf-t.ru/?dst=m3pro.

ВЫКЛЮЧЕНИЕ РЕЖИМА ОХРАНЫ ПОСРЕДСТВОМ ЗВОНКА НА НОМЕР СИСТЕМЫ

Для включения режима охраны наберите телефонный номер системы, далее в голосовом меню

выберите команду «снять с охраныǽ. Для этого в режиме тонового набора номера нажмите цифру 2 на

клавиатуре телефона. После этого введите 4-х значный PIN код. Завершите исходящий вызов. Система

снимется с охраны, замки дверей отопрутся, блокировка двигателя отключится.

При выключении режима охраны:

Звуковой сигнал

Два сигнала*

автомобиля

Световая сигнализация

Вспыхнет два раза*

автомобиля

*Наличие звуковых сигналов автомобиля и вспышек световой сигнализации определяется текущими

настройками системы. Звукового сигнала автомобиля не последует, если активирована функция

долговременного отключения звуковых сигналов автомобиля.

ПРИМЕЧАНИЕ:

Номер телефона системы указан на конверте с SIM-картойǤ

PIN код системы указан в карте регистрацииǤ

СмǤ разделы: «УПРАВЛЕНИЕ СИСТЕМОЙ ПРИ ПОМОЩИ ТОНОВОГО НАБОРАǽ, «ВВОД ТЕЛЕФОННЫХ

НОМЕРОВ, ДЛЯ УПРАВЛЕНИЯ И ОПОВЕЩЕНИЯǽ, «ОПРЕДЕЛЕНИЕ ТЕКУЩЕГО БАЛАНСА ТЕЛЕФОННОГО

НОМЕРА СИСТЕМЫǽ.

ВЫКЛЮЧЕНИЕ РЕЖИМА ОХРАНЫ БЕЗ ЗВУКОВЫХ СИГНАЛОВ АВТОМОБИЛЯ

Для выключения режима охраны без звуковых сигналов автомобиля длительно (на 3 сек.)

нажмите кнопку II брелока.

ПРИМЕЧАНИЕ:

Данная функция доступна при использовании брелокаǤ Брелок не включён в комплект поставки,

при необходимости докупается дополнительноǤ

СмǤ разделы: «ВВОД ТЕЛЕФОННЫХ НОМЕРОВ, ДЛЯ УПРАВЛЕНИЯ И ОПОВЕЩЕНИЯǽ, «ОПРЕДЕЛЕНИЕ

ТЕКУЩЕГО БАЛАНСА ТЕЛЕФОННОГО НОМЕРА СИСТЕМЫǽ.

МОНИТОРИНГ СОСТОЯНИЯ СИСТЕМЫ В ЛИЧНОМ КАБИНЕТЕ

Для получения информации об автомобиле, введите в строку браузера: https://mf-t.ru/ , адрес

электронной почты и пароль. В отобразившемся окне нажмите на закладку с изображением автомобиля.

В левой части дисплея отобразится информация об автомобиле, а в правой местоположение

автомобиля с позиционированием на карту.

Для просмотра информации о нескольких прошедших событиях, перейдите во вкладку “Журнал”.

Во вкладке статистика размещена информация о пройденном автомобилем расстоянии,

продолжительности пути и продолжительность движения в пробках, израсходованном количестве

топлива при движении и режиме дистанционного запуска двигателя. Предусмотрена возможность

отображения статистических данных за указанный период.

Для формирования сводных отчётов или отчётов о пробеге перейдите в меню личного кабинета

(кнопка в левом верхнем углу экрана), затем нажмите на закладку “Сервисные отчёты”, нажмите кнопку

“Выбрать автомобиль”, выберете интересующий Вас автомобиль из списка, после этого нажмите “Пробег

за период” или “Сводный отчёт”, укажите интересующие Вас даты и время отчётного периода. Для

загрузки сформированного отчёта нажмите кнопку “Скачать отчёт ǥ”.

Отчёты о пробеге включают в себя информацию по каждой поездке: дата, время начала и

окончания, адрес начала и окончания, пройденное за обозначенную поездку расстояние.

Сводные отчёты содержат итоговую информацию по поездкам за указанный период.

ПРИМЕЧАНИЕ:

Функции личного кабинета становятся доступны только после покупки версии PRO, для покупки

лицензии перейдите по ссылке: https://mf-t.ru/?dst=m3pro.

Управление системой из личного кабинета возможно в случае наличия у системы GPRS связи и

доступа пользователя в сеть интернетǤ

СмǤ раздел: «ОПРЕДЕЛЕНИЕ ТЕКУЩЕГО БАЛАНСА ТЕЛЕФОННОГО НОМЕРА СИСТЕМЫǽ

ДИСТАНЦИОННЫЙ И АВТОМАТИЧЕСКИЙ ЗАПУСК ДВИГАТЕЛЯ

ОПИСАНИЕ РЕЖИМОВ ЗАПУСКА

В системе MOBICAR 3 Light реализована возможность дистанционного запуска двигателя

автомобиля при использовании брелока, с помощью мобильного приложения, из личного кабинета или

посредством звонка на номер системы. Предусмотрена также возможность запуска двигателя в

указанное время или по различным событиям. Перед выполнением дистанционного запуска двигателя

необходимо произвести подготовку к запуску, которая предусмотрена для исключения возможности

начала движения автомобиля без участия водителя.

ВНИМАНИЕ!

Функции дистанционного автоматического запуска двигателя становятся доступны только в том

случае, если при установке системы были выполнены все необходимые подключения и

установлены соответствующие значения программируемых функций, выполнено

программирование тахометрического сигнала и произведена подготовка к запуску двигателя.

ПОДГОТОВКА К ЗАПУСКУ ДВИГАТЕЛЯ

ПОДГОТОВКА К ЗАПУСКУ ДВИГАТЕЛЯ АВТОМОБИЛЯ С МКПП

По окончании поездки выполните эти действия:

1. Остановите автомобиль. Включите стояночный тормоз.

2. Переведите селектор коробки передач в нейтральное положение.

3. При работающем двигателе коротко нажмите кнопку III брелока. Если используется мобильное

приложение, то необходимо инициировать команду «Поддержка зажиганияǽ (закладка в правой

части экрана мобильного устройства).

Брелок подаст длительный звуковой сигнал, на дисплее отобразится:

. Световая сигнализация

автомобиля вспыхнет один раз*, однократно вспыхнет СИД на антенном модуле.

4. Извлеките ключ из замка зажигания. Если автомобиль оборудован кнопкой START/STOP, то

нажимать эту кнопку не нужно.

5. Выйдите из автомобиля. Включите режим охраны, для чего коротко нажмите кнопку I на

брелоке. Если Вы используете мобильное приложение, то включите режим охраны по средством

перевода ползунка в направлении символа закрытого замка.

Подготовка к дистанционному автоматическому запуску двигателя завершена. Поддержка

зажигания выключится, двигатель автомобиля завершит работу. На дисплее брелока отобразится

символ N. В перечне событий мобильного приложения отобразится информация об успешном

выполнении подготовки к запуску двигателя.

*Если реализованы соответствующие подключения и (или) установлены соответствующие значения

функций.

ПРИМЕЧАНИЕ:

Выше приведена информация по подготовке двигателя к запуску для значений функций «по

умолчаниюǽ.

Предусмотрена также возможность включения поддержки зажигания не нажатием кнопки III, а

по факту включения стояночного тормоза или активации стояночного тормоза при открытой двери

водителя (меню №2 функция 11)

Выключение двигателя при подготовке может быть активировано по факту закрытия

последней двери (меню №2 функция 12)

Брелок не включён в комплект поставки, при необходимости докупается дополнительноǤ

СмǤ раздел: «ВКЛЮЧЕНИЕ РЕЖИМА ОРАНЫǽ.

ВНИМАНИЕ!

В том случае, если после завершения подготовки автомобиля к автоматическому запуску двигателя

будет открыта дверь, капот, багажник или произведено дистанционное отпирание багажника,

выполненная подготовка к автоматическому запуску двигателя отменяется. В случае отмены

подготовки к запуску двигателя дистанционный, автоматический запуск двигателя не

производится.

ФУНКЦИЯ «ТУРБОТАЙМЕРǽ

Если автомобиль имеет двигатель, оснащенный турбиной, то после длительной работы на

высоких оборотах его не рекомендуется останавливать сразу. Двигатель должен работать на холостых

оборотах некоторое время, необходимое для охлаждения турбины. Для этого в системе предусмотрен

режим

«Турботаймерǽ. Для реализации этой функции необходимо, чтобы были выполнены

соответствующие подключения и настройки при установке системы. Если режим «Турботаймерǽ

разрешен, то после выключения зажигания двигатель будет продолжать работать некоторое время.

Для включения режима «Турботаймерǽ по окончании поездки выполните следующие действия:

1. Остановите автомобиль. Включите стояночный тормоз.

2. Переведите селектор коробки МКПП в нейтральное положение, АКПП в положение Р (Parking).

3. При работающем двигателе коротко нажмите кнопку III брелока. Если используется мобильное

приложение, то активируйте команду «Поддержка зажиганияǽ.

Брелок подаст длительный (3 сек.) звуковой сигнал, на дисплее отобразится:

,

,

, начнётся

обратный отсчёт времени до завершения работы двигателя. Световая сигнализация автомобиля

вспыхнет один раз*, СИД на антенном вспыхнет однократно.

4. Извлеките ключ из замка зажигания. Если автомобиль оборудован кнопкой START/STOP, то не

нажимайте эту кнопку.

5. Выйдете из автомобиля. Включите режим охраны, для чего коротко нажмите на брелоке кнопку

I. Если используется мобильное приложение, то активируйте команду «постановка на охрануǽ.

Двигатель после нажатия кнопки III брелока будет продолжать работать установленное время.

Продолжительность работы двигателя определяется программируемой функцией в меню настроек №1.

Для немедленного завершения работы двигателя длительно нажмите кнопку брелока III. Если

используется мобильное приложение, то для немедленного завершения работы двигателя переведите

ползунок к изображению «СТОПǽ. В случае обнаружения системой нарушения охранных зон двигатель

автоматически завершит работу немедленно, система перейдёт в режим тревоги.

*Если реализованы соответствующие подключения и (или) установлены соответствующие значения

функций.

ПРИМЕЧАНИЕ:

В процессе работы данного режима капот должен быть закрыт, педаль тормоза не нажата,

ручной тормоз активирован, ключ зажигания извлечён из замка зажигания, селектор коробки МКПП

должен находиться в нейтральном положении, селектор АКПП в положении Р (Parking).

В непосредственной близости от автомобиля включение режима охраны возможно при

сопряжении системы с мобильным устройством по BLUETOOTHǤ Для удалённого включения режима

охраны необходимо соединение с сервером, что доступно только для версии PRO, для покупки лицензии

перейдите по ссылке: https://mf-t.ru/?dst=m3pro

Брелок не включён в комплект поставки, при необходимости докупается дополнительноǤ

ПАРКОВКА С РАБОТАЮЩИМ ДВИГАТЕЛЕМ

Данный режим обеспечивает поддержку работы двигателя без ключа в замке зажигания, при

выключенном, а также включённом режиме охраны (только во время стоянки автомобиля).

Для работы двигателя без ключа в замке зажигания по окончании поездки:

1. Остановите автомобиль. Включите стояночный тормоз.

2. Переведите селектор коробки МКПП в нейтральное положение, АКПП в положение Р (Parking).

3. При работающем двигателе длительно нажмите кнопку III брелока. Если используется

мобильное приложение, то активируйте команду «Парковка с работающем двигателемǽ.

Брелок подаст длительный звуковой сигнал, на дисплее будет мигать символ

, отобразится

анимированное изображение

, начнётся обратный отсчёт времени до автоматического завершения

режима. Световые сигналы автомобиля и СИД на антенном модуле вспыхнут один раз*.

После включения режима охраны символ на дисплее не будет отображаться.

4. Извлеките ключ из замка зажигания. Если автомобиль оборудован кнопкой START/STOP, то не

нажимайте эту кнопку.

5. Выйдите из автомобиля. При необходимости включите режим охраны, для чего коротко нажмите

на брелоке кнопку I. Если используется мобильное приложение, то для включения режима

охраны переведите ползунок по направлению к закрытому замку.

Активация режима охраны с работающим двигателем завершена. Двигатель будет продолжать работать

определённое функцией №8 меню настроек №2 время (от 15 до 60 минут) или неограниченное время.

На дисплее брелока при неограниченной продолжительности работы двигателя обратный отсчёт не

ведётся, отображается: - - : - - .

В случае обнаружения системой в режиме охраны нарушения охранных зон двигатель

автоматически завершит работу немедленно, система перейдёт в режим тревоги. Для экстренного

завершения работы двигателя нажмите длительно кнопку III брелока или в мобильном приложении

переместите ползунок в сторону к надписи “СТОП”.

Последующее выключение охраны произведите согласно информации в разделе: «Выключение

режима охраны и начало движения в режимах дистанционного или автоматического запуска

двигателяǽ.

*Если реализованы соответствующие подключения и (или) установлены соответствующие значения

функций

ПРИМЕЧАНИЕ:

В процессе работы данного режима капот должен быть закрыт, педаль тормоза не нажата,

ручной тормоз активирован, ключ зажигания извлечён из замка зажигания, селектор коробки МКПП

должен находиться в нейтральном положении, селектор АКПП в положении Р (Parking).

Данная функция личного кабинета становится доступна только после покупки версии PRO, для

покупки лицензии перейдите по ссылке: https://mf-t.ru/?dst=m3pro

Брелок не включён в комплект поставки, при необходимости докупается дополнительноǤ

ДИСТАНЦИОННОЕ ОТПИРАНИЕ БАГАЖНИКА

Система имеет возможность дистанционного открытия

(отпирания замка) багажника

автомобиля. Для реализации этой функции необходимо, чтобы были выполнены соответствующие

подключения при установке системы. Возможность реализации этой функции необходимо уточнить у

специалиста по установке системы.

Для дистанционного отпирания багажника выполните следующие действия:

1. Длительно нажмите кнопку IV брелока

Брелок подаст короткий звуковой сигнал, включится подсветка дисплея брелока.

2. Коротко нажмите кнопку IV брелока второй раз

Багажник откроется (разблокируется замок багажника), на дисплее брелока отобразится

, OPEn

Если используется мобильное приложение или личный кабинет, то для отпирания замка

багажника выберите команду «Открыть багажникǽ. Отпирание замка багажника также доступно через

голосовое меню.

ПРИМЕЧАНИЕ:

Датчик удара на время открытия багажника отключаетсяǤ Триггер замка багажника

принимается под охрану непосредственно после закрытия замка багажникаǤ В том случае если после

отправки команды багажник не был открыт, триггер багажника принимается под охрану через 10

секундǤ

При открытом багажнике брелок производит напоминание посредством подачи трёх коротких

звуковых сигналов и включения подсветки дисплея каждую минутуǤ После закрытия багажника брелок

подаёт длительный звуковой сигналǤ

В режиме снято с охраны, отпирание багажника на дисплее брелока не сигнализируется.

Брелок не включён в комплект поставки, при необходимости докупается дополнительноǤ

В непосредственной близости от автомобиля в мобильном приложении, отпирание замка

багажника возможно при сопряжении системы с мобильным устройством по BLUETOOTHǤ Для

удалённого отпирания замка багажника необходимо соединение с сервером, что доступно только для

версии PRO, для покупки лицензии перейдите по ссылке: https://mf-t.ru/?dst=m3pro

ПРОЧИЕ ФУНКЦИИ СИСТЕМЫ

ПОИСК АВТОМОБИЛЯ НА СТОЯНКЕ

Эта функция поможет Вам быстрее отыскать свой автомобиль на стоянке среди множества

других транспортных средств, или в тёмное время суток при отсутствии искусственного освещения. Для

обозначения своего местоположения автомобиль подаст несколько звуковых сигналов, на 20 сек.

активируются вспышки световой сигнализации.

Для активации функции поиск автомобиля, в режиме охраны коротко нажмите кнопку I брелока

MOBICAR 3. В случае успешного получения команды автомобилем, на брелоке включится подсветка и

символ «ФАРЫǽ. Если команда, передаваемая брелоком, антенным модулем не получена, то брелок

подаст короткий звуковой сигнал.

Для активации функции поиска автомобиля в личном кабинете или голосовом меню

инициируйте команду: ВКЛЮЧИТЬ СИГНАЛ.

ПРИМЕЧАНИЕ:

Данная функция доступна при использовании брелокаǤ Брелок не включён в комплект поставки,

при необходимости докупается дополнительноǤ

ДОЛГОВРЕМЕННОЕ ОТКЛЮЧЕНИЕ СИГНАЛОВ АВТОМОБИЛЯ

Система MOBICAR 3 Light позволяет отключить некоторые или все звуковые сигналы автомобиля,

сигнализирующие о тех или иных событиях.

Для отключения/включения звуковых сигналов подтверждения (включения и выключения

охраны, активации функций) коротко одновременно нажмите кнопки брелока I+II

Для отключения всех звуковых сигналов автомобиля (сигналов подтверждения, звуковых

оповещений о нарушении охранных зон), а также звуковых сигналов подтверждения длительно

одновременно нажмите кнопки брелока I+II

Наименование текущего

Изображение на

состояния функции

дисплее брелока

Все звуковые сигналы

включены

Отключены только

звуковые сигналы

подтверждения

Все звуковые сигналы

Символ на дисплее не

отключены

отображается

Управление данной функцией производится также в личном кабинете и мобильном приложении.

ПРИМЕЧАНИЕ:

Брелок не включён в комплект поставки, при необходимости докупается дополнительноǤ

ДОЛГОВРЕМЕННОЕ ОТКЛЮЧЕНИЕ ДАТЧИКА УДАРА

Данная функция позволяет отключить оповещения о нарушении охранной зоны (удар по

автомобилю). Данную функцию целесообразно активировать при парковке автомобиля на частной или

охраняемой территории, где отсутствует вероятность повреждения автомобиля участниками

дорожного движения или иным способом, а также в тех случаях, когда в оповещении об ударе по

автомобилю нет необходимости.

Для включения или выключения датчика удара одновременно коротко нажмите кнопки брелока

I+IV. Отключённый датчик удара сигнализируется на дисплее брелока свечением символа .

В мобильном приложении отключение датчика удара производится в разделе

Настройки/Настройки сигнализации/Датчики удара и наклона. Предусмотрена также возможность

управления данной функцией из личного кабинета.

ПРИМЕЧАНИЕ:

Брелок не включён в комплект поставки, при необходимости докупается дополнительноǤ

ВЫЗОВ ВОДИТЕЛЯ АВТОМОБИЛЯ

Функция вызова водителя позволяет осуществить информирование водителя о тех или иных

событиях из салона автомобиля в режиме выключенной охраны.

Для вызова водителя, в режиме выключенной охраны коротко нажмите кнопку, расположенную

на корпусе антенного модуля. Брелоком MOBICAR 3 будет произведено оповещение о нажатой на

антенном модуле кнопке посредством включения подсветки дисплея, индикации на дисплее символа

и воспроизведения короткой звуковой мелодии.

ПРИМЕЧАНИЕ:

Данная функция доступна при использовании брелокаǤ Брелок не включён в комплект поставки,

при необходимости докупается дополнительноǤ

РЕЖИМ «АВТОСЕРВИСǽ

Данный режим предназначен для отключения охранных функций системы. Рекомендуется

активировать данный режим при передаче машины на техническое обслуживание. Активированный

режим «Автосервисǽ сигнализируется постоянным свечением СИД на антенном модуле и отображением

символа

на дисплее брелока. Включение данного режима осуществляется с помощью брелока

MOBICAR 3, кнопки на антенном модуле, в мобильном приложении, личном кабинете или по звонку на

номер системы. Выключение режима «Автосервисǽ производится при помощи брелока, в мобильном

приложении, личном кабинете или по звонку на номер системы.

В режиме «Автосервисǽ доступны функции:

• Управление замками дверей и замком багажника.

• Функция вызова водителя автомобиля.

• Регистрация брелоков.

• Управление настройками функций.

Включение/выключение режима «Автосервисǽ с помощью кнопки на антенном модуле

1. Выключите режим охраны, зажигание не включайте.

2. Длительно (не менее чем на 2 сек.) два раза нажмите кнопку на антенном модуле (кнопку следует

нажимать и удерживать до подачи антенным модулем звукового сигнала).

3. Нажмите кнопку на антенном модуле один раз коротко (в подтверждение нажатия, после того

как кнопка отпущена антенный модуль подаст звуковой сигнал).

Антенный модуль подаст короткий звуковой сигнал, СИД антенного модуля начнёт быстро мигать.

4. Нажмите кнопку количество раз, соответствующее первой цифре PIN-кода.

5. Повторите пункт 5 для остальных цифр PIN-кода.

6. После ввода последней цифры PIN-кода не предпринимайте никаких действий 15 секунд.

Включение/выключение режима «Автосервисǽ завершено. Активированный режим «Автосервисǽ

сигнализируется постоянным свечением СИД.

Если включения/выключения режима «Автосервисǽ не произошло, а антенный модуль, после

завершения ввода последней цифры PIN-кода подал 3 звуковых сигнала, значит введён неправильный

PIN-код. Следует повторить выполнение действий, начиная с первого пункта.

ВНИМАНИЕ!

При вводе значения PIN-кода задержка между нажатиями кнопки не должна превышать 5 сек., в

противном случае включение/выключение режима «Автосервисǽ не произойдёт.

ПРИМЕЧАНИЕ:

Заводской PIN-код указан на тыльной стороне карты пользователя, которая входит в комплект

поставки системыǤ Пользователь может изменить PIN в настройках системыǤ

Включение/включение режима «Автосервисǽ с помощью брелока

Для включения/выключения режима «Автосервисǽ в режиме «Снято с охраныǽ одновременно

коротко нажмите кнопки брелока I+III.

При включении режима брелок подаст один звуковой сигнал, при выключении - два сигнала.

Включённый режим «Автосервисǽ индицируется символом на дисплее брелока.

ВНИМАНИЕ!

Включение режима «Автосервисǽ с брелока возможно только при выключенном режиме охраны и

деактивированном иммобилайзере в мобильном приложении.

ПРИМЕЧАНИЕ:

Брелок не включён в комплект поставки, при необходимости докупается дополнительноǤ

РЕЖИМ «ПАНИКАǽ

Данный режим позволяет дистанционно при помощи брелока включить сигнал сирены, а также

вспышки аварийной сигнализации. Для активации режима «Паникаǽ одновременно нажмите и

удерживайте кнопки II+IV до тех пор, пока брелок не подаст звуковой сигнал. Режим автоматически

завершает свою работу через 30 сек., что сопровождается включением подсветки и коротким звуковым

сигналом брелока. Для немедленного завершения работы этого режима нажмите любую кнопку брелока.

ПРИМЕЧАНИЕ:

Данная функция доступна при использовании брелокаǤ Брелок не включён в комплект поставки,

при необходимости докупается дополнительноǤ

ИНДИКАЦИЯ ЭКСТРЕННОГО ТОРМОЖЕНИЯ

Данная функция направлена на повышение безопасности дорожного движения посредством

включения аварийной сигнализации автомобиля и автоматического отпирания замков дверей, в случае

резкого (более чем на 20 км/ч в секунду) замедления автомобиля.

Функция имеет несколько значений, меню настроек №2 функция №15.

УПРАВЛЕНИЕ ДОПОЛНИТЕЛЬНЫМИ КАНАЛАМИ

С помощью дополнительных каналов возможно реализовать множество различных функций в

автомобиле, например таких как: управление стеклоподъёмниками, подогревом сидений, обогревом

стёкол, электрическим люком и т.д. Для возможности управления при установке системы должны быть

произведены соответствующие подключения. Активировать дополнительные каналы возможно с

помощью брелока MOBICAR 3, в мобильном приложении, или личном кабинете.

Для активации дополнительного канала с брелока:

1. Длительно нажмите кнопку IV брелока.

Брелок подаст короткий звуковой сигнал, включится подсветка дисплея брелока.

2. В течение 5 сек. коротко нажмите кнопку I или II или III. Номер кнопки соответствует номеру

активируемого дополнительного канала.

Сигнал на соответствующем выходе активируется, на дисплее брелока отобразится CH01, CH02, CH03

соответственно активируемому дополнительному каналу.

ПРИМЕЧАНИЕ:

Функции личного кабинета становятся доступны только после покупки версии PRO, для покупки

лицензии перейдите по ссылке: https://mf-t.ru/?dst=m3pro

В непосредственной близости от автомобиля управление дополнительными каналами

возможно при сопряжении системы с мобильным устройством по BLUETOOTHǤ Для удалённого

управления дополнительными каналами необходимо соединение с сервером, что доступно только для

версии PRO, для покупки лицензии перейдите по ссылке: https://mf-t.ru/?dst=m3pro

Брелок не включён в комплект поставки, при необходимости докупается дополнительно.

* Если антенный модуль подал 3 звуковых сигнала, значит PIN-код введён неверно и (или) действия

выполнены некорректно. Необходимо повторить выполнение действий начиная с первого пункта.

ВНИМАНИЕ!

Продолжительность между выполняемыми действиями не должна превышать 5 сек. При

несоблюдении данного условия происходит выход из функции изменения PIN-кода. Для

повторного выполнения изменения PIN-кода выполнение действия, начиная с первого пункта.

ВНИМАНИЕ!

Цифры нового вводимого PIN-кода могут иметь значение от 1 до 9.

ПРИМЕЧАНИЕ:

Брелок не включён в комплект поставки, при необходимости докупается дополнительноǤ

КОДЫ ОШИБОК ДИСТАНЦИОННОГО И АВТОМАТИЧЕСКОГО ЗАПУСКА ДВИГАТЕЛЯ

В случае не корректной работы автоматического запуска двигателя отображается код ошибки:

Код ошибки

Причина вызвавшая ошибку

Er:01

Двигатель работает

Er:02

Включено зажигание

Er:03

Открыта дверь

Er:04

Открыт/открылся капот

Er:05

Отсутствует подготовка к дистанционному ил автоматическому запуску для МКПП

Er:06

Не включён стояночный тормоз или «Parkingǽ

Er:07

Нажата педаль тормоза

Er:08

Двигатель не работает или система не получает сигнал о работе двигателя

Er:09

Открыт багажник

Er:10

Выключено или выключилось зажигание

Er:11

Запрет запуска: тревога по питанию (сброс системы)

Er:12

Запрет запуска: была тревога по зажиганию

Er:13

Запрет запуска: была тревога по двери

Er:14

Запрет запуска: была тревога по капоту

Er:15

Запрет запуска: была тревога по багажнику

Er:16

Запрет запуска: была тревога по датчику движения

Er:17

Запрет запуска: была тревога по датчику наклона

Er:18

Прерывание запуска: была тревога по датчику удара

Er:19

Прерывание запуска: была тревога по внешнему датчику

Er:43

Подогреватель не запустился

Запрет запуска снимается при выключении режима охраны, за исключением ошибки Er:16 «Запрет

запуска: была тревога по датчику движенияǽ. В этом случае запрет снимается после запуска двигателя

водителем.

НАСТРОЙКА ДАТЧИКА УДАРА, НАКЛОНА, ДВИЖЕНИЯ

Для корректной работы датчиков удара, наклона, движения чувствительность датчиков должна

быть установлена в соответствующее значение. Регулировка чувствительности датчиков производится

в мобильном приложении, с помощью брелока в меню настроек №1 системы, или личном кабинете.

Большему установленному значению соответствует более высокая чувствительность датчика.

ВНИМАНИЕ!

Регулировка датчика удара, наклона, перемещения осуществляется при установке системы. Если

датчики работают корректно, то производить регулировку нет необходимости. При

необходимости корректировки чувствительности датчиков рекомендуется обратится в

специализированный установочный центр.

ПРИМЕЧАНИЕ:

Оповещения о нарушении охранных зон, контролируемых данными датчиками, производятся если:

Функция отключения датчика удара на текущий период охраны не активированаǤ

Функция долговременного отключения датчика удара выключена.

Функции личного кабинета становятся доступны только после покупки версии PRO, для покупки

лицензии перейдите по ссылке: https://mf-t.ru/?dst=m3pro

Брелок не включён в комплект поставки, при необходимости докупается дополнительноǤ

ПРОГРАММИРОВАНИЕ ФУНКЦИЙ СИСТЕМЫ

УПРАВЛЕНИЕ НАСТРОЙКАМИ СИСТЕМЫ

Управление настройками и функциями MOBICAR 3 Light производится через меню настроек

системы, мобильное приложение или личный кабинет.

Настройка функций системы при помощи брелока производится МЕНЮ НАСТРОЕК №1 и МЕНЮ

НАСТРОЕК №2.

В меню настроек №1 производится настройка функций дистанционного и автоматического

запуска, датчика удара/наклона/движения, а также установка текущего значения времени,

отображаемого на дисплее брелока. Управление остальными настройками и функциями системы

производится в меню настроек №2.

ПРИМЕЧАНИЕ:

Функции личного кабинета становятся доступны только после покупки версии PRO, для покупки

лицензии перейдите по ссылке: https://mf-t.ru/?dst=m3pro

Брелок не включён в комплект поставки, при необходимости докупается дополнительноǤ

МЕНЮ НАСТРОЕК №1

Управление настройками меню №1 возможно осуществить как находясь в автомобиле, так и вне

автомобиля, при включённом или выключенном режиме охраны. Зажигание должно быть выключено,

двигатель выключен. Максимальная продолжительность между нажатиями кнопок брелока не должна

превышать 10 сек., в противном случае система автоматически выйдет из меню настроек.

Изображение на

Выполняемые действия

дисплее брелока

Длительно, одновременно нажмите кнопки брелока I + IV

Коротко, один раз нажать кнопку IV брелока, произойдёт переход к

первой функции (установка текущего времени)

1. Установка текущего значения времени

III (коротко) - инверсия выбора (часы/минуты)

I или II (коротко) - уменьшение или увеличение значения

соответственно

IV (коротко) - завершение установки, сохранение изменений,

переход к следующему пункту меню

2. Установка времени запуска двигателя (утренний запуск)

III (длительно) - включение/выключение функции

III (коротко) - инверсия выбора (часы/минуты)

I или II (коротко) - уменьшение или увеличение значения

соответственно

IV (коротко) - завершение установки, сохранение изменений,

переход к следующему пункту меню

3. Установка времени запуска двигателя (вечерний запуск)

III (длительно) - включение/выключение функции

III (коротко) - инверсия выбора (часы/минуты)

I или II (коротко) - уменьшение или увеличение значения

соответственно

IV (коротко) - завершение установки, сохранение изменений,

переход к следующему пункту меню

4. Установка продолжительности работы двигателя в

режимах дистанционного и автоматического запуска

двигателя

I или II (коротко) - уменьшение или увеличение значения

соответственно

IV (коротко) - завершение установки, сохранение изменений,

переход к следующему пункту меню

5. Установка температуры автозапуска*

III (длительно) - включение/выключение функции

I или II (коротко) - уменьшение или увеличение значения

соответственно

IV (коротко) - завершение установки, сохранение изменений,

переход к следующему пункту меню

6. Установка напряжения автозапуска

III (длительно) - включение/выключение функции

I или II (коротко) - уменьшение или увеличение значения

соответственно

IV (коротко) - завершение установки, сохранение изменений,

переход к следующему пункту меню

7. Регулировка чувствительности датчика удара

На дисплее отображается две цифры, первая (расположена слева)

обозначает значение чувствительности зоны предупреждения,

вторая цифра (расположена справа) - зоны тревоги. Настраиваемое

в данный момент значение, на дисплее мигает.

III (коротко) - переключение: зона предупреждения / зона тревоги

III (длительно) - включение/выключение зоны тревоги или

предупреждения

I или II (коротко) - уменьшение или увеличение чувствительности

датчика удара соответственно

IV

(коротко)

- завершение установки, сохранение изменений,

переход к следующему пункту меню

8. Регулировка чувствительности датчика наклона

III (длительно) - включение/выключение датчика

I или II (коротко) - уменьшение или увеличение чувствительности

соответственно

IV

(коротко)

- завершение установки, сохранение изменений,

переход к следующему пункту меню

9. Регулировка чувствительности датчика движения

III (длительно) - включение/выключение датчика

I или II (коротко) - уменьшение или увеличение чувствительности

соответственно

IV

(коротко)

- завершение установки, сохранение изменений,

переход к первому пункту меню

Выход из меню настроек №1

I+IV (длительно) - выход из меню настроек. Выход из меню настроек

также происходит автоматически, через 10 сек. после последнего

нажатия кнопки брелока

* Предусмотрено два диапазона:

• От -30°C до 0°C изменение значения с шагом 5°C.

• От +40°C до +60°C изменение значения с шагом 10°C.

При установке значения температуры в диапазоне отрицательных температур (от -30°C до 0°C) запуск

двигателя производится при снижении температуры ниже установленного значения. При выборе

значения из положительного диапазона (от +40°C до +60°C) запуск двигателя производится в том случае,

когда текущая температура превышает установленное значение.

МЕНЮ НАСТРОЕК №2

При управлении настройками необходимо находиться в автомобиле, режим охраны должен быть

выключен, зажигание выключено, двигатель заглушен, двери, капот багажник должны закрыты.

Максимальная продолжительность между нажатиями кнопок брелока не должна превышать 10 сек., в

противном случае система автоматически выйдет из меню настроек.

Для входа в меню настроек №2 выполнить следующие действия:

Изображение на

Выполняемые действия

дисплее брелока

Длительно одновременно нажмите кнопки брелока I + IV

Ещё один раз длительно одновременно нажмите кнопки брелока I +

IV

Коротко один раз нажмите кнопку IV брелока, произойдёт переход

к первой настраиваемой функции меню №2

На дисплее брелока отобразится: 01:02. Первое значение (до двоеточия) обозначает номер функции.

Второе значение (после двоеточия) обозначает текущее значение функции.

I или II (коротко) - уменьшение или увеличение значения соответственно.

IV (коротко) - завершение установки, сохранение изменений, переход к следующему пункту меню.

I+IV (длительно) - выход из меню настроек с охранением изменений.

Выход из меню настроек также происходит автоматически, через 10 сек. после последнего нажатия

кнопки брелока. Сохранение изменения значения выбранной в данный момент функции при этом не

производится.

Функции меню настроек №2:

№

Доступные

функ

значения

Описание значений функции

ции

функций

Запирание ЦЗ при движении автомобиля

1

Выключено

1

При выкл. стояночного тормоза (положение (Parking)) или

2

нажатии педали тормоза

3

При начале движения

Отпирание ЦЗ при окончании поездки

1

Выключено

2

2

При вкл. стояночного тормоза (положение (Parking))

3

При выключении зажигания

Приоритетное отпирание двери водителя

3

1

Выключено

2

Включено

Автоматический возврат в режим охраны

4

1

Выключен

2

Через 30 сек.

Взаимодействие со штатной охранной системой автомобиля

1

Выключено

Вкл. управление MOBICAR 3 Light от штатного брелока

2

автомобиля

5

Вкл. управление штатной системой охраны от брелока MOBICAR 3

3

Light

MOBICAR 3 Light и штатная система охраны управляются обоими

4

брелоками

Защитный интервал для автоматических запусков

1

1 час

6

2

2 часа

3

3 часа

4

4 часа

Ограничение числа запусков в заданное время

1

Отсутствует

7

2

5 суток

3

7 суток

Парковка с работающим двигателем

1

15 минут

8

2

30 минут

3

60 минут

4

Не ограничена по времени

Турботаймер

1

Выключен

9

2

120 сек.

3

Интеллектуальный режим (не более 120 сек)

Ограничение запусков за период охраны

1

Отсутствует

10

2

Не более 7 раз

3

Не более 14 раз

4

Не более 30 раз

Включение турботаймера и поддержки зажигания

1

Только с брелока

11

2

При включении стояночного тормоза

3

При включении стояночного тормоза и открытой двери водителя

Выключение двигателя при подготовке к запуску

12

1

При включении режима охраны

2

При закрытии последней двери

Световая индикация при автозапуске

1

Выключена

13

2

Только при включении/выключении автозапуска

3

При включении/выключении и работе автозапуска

Вежливая подсветка

1

Выключена

14

2

При включении режима охраны

3

При выключении режима охраны

4

При включении и выключении режима охраны

Действие MOBICAR 3 Light при аварийной ситуации

1

Отсутствует

15

2

Включается аварийный сигнал

3

Включается аварийный сигнал и отпираются замки

Комфорт

16

1

Выключена

2

Включена

Защита при краже брелока

17

1

Выключена

2

Включена

Автопостановка/Автоснятие

1

«Автопостановкаǽ и «Автоснятиеǽ выключены

18

2

«Автопостановкаǽ включена, «Автоснятиеǽ выключено

3

«Автопостановкаǽ выключена, «Автоснятиеǽ включено

4

«Автопостановкаǽ и «Автоснятиеǽ включены

Иммобилайзер

19

1

Выключен

2

Включен

Подключение к серверу через интернет

1

Отключено. GPRS не используется

20

Включено. Устройство использует GPRS для подключения к

2

серверу

Тип датчика температуры

21

1

Тип 1

2

Тип 2

Заводское значение

ЗАМЕНА SIM-КАРТЫ В ОСНОВНОМ БЛОКЕ СИСТЕМЫ

В комплект поставки системы включена SIM-карта, которая в процессе установки системы

должна быть установлена в основной блок MOBICAR 3 Light. Если пользователь желает сменить

оператора сотовой связи или используемая SIM-карта вышла из строя, то для её замены следует

обратиться в специализированный установочный центр по месту монтажа системы либо любой другой

авторизированный автопроизводителем установочный центр.

ОПРЕДЕЛЕНИЕ ТЕКУЩЕГО БАЛАНСА ТЕЛЕФОННОГО НОМЕРА СИСТЕМЫ

Для корректной работы GSM-соединения необходим положительный баланс средств на счёте

установленной в системе SIM-карты. Для проверки баланса система отправляет оператору бесплатный

USSD запрос о состоянии баланса. Запрос отправляется после каждой поездки, но не реже 1 раза в сутки.

Ответы оператора Вы можете посмотреть в мобильном приложении или личном кабинете.

ПРИМЕЧАНИЕ:

Функции личного кабинета становятся доступны только после покупки версии PRO, для покупки

лицензии перейдите по ссылке: https://mf-t.ru/?dst=m3pro.

ДОПОЛНИТЕЛЬНО ПРИОБРЕТАЕМЫЕ КОМПОНЕНТЫ

Данные компоненты не включены в базовый комплект поставки, докупаются отдельно:

• Брелок-коммуникатор с ЖК дисплеем SCHER-KHAN MOBICAR 3.

• Внешний релейный модуль SCHER-KHAN RM-04.

• Внешний релейный модуль SCHER-KHAN RM-31.

• Внешний релейный модуль SCHER-KHAN M2.

МЕРЫ ПРЕДОСТОРОЖНОСТИ

При покупке проверьте правильность заполнения гарантийного талона. Фирма-производитель и

поставщик системы не несут ответственности за любое игнорирование пунктов руководств по

установке и эксплуатации, а также за ошибки, допущенные при установке.

При использовании встроенного в SCHER-KHAN MOBICAR 3 Light CAN-модуля алгоритмы работы

охранной системы могут отличаться от описанных в настоящем руководстве в зависимости от наличия

индивидуальных параметров и настроек штатных устройств CAN автомобиля. Так, например, возможны

отличия в работе световой сигнализации.

Перед выходом из автомобиля закройте люк и окна, включите стояночный тормоз. Для

автомобилей с МКПП оставляйте рычаг коробки передач всегда в нейтральном положении. Для

автомобилей с АКПП в положении Parking. Не оставляйте в автомобиле людей и животных при

выполнении режима резервирования. Не выполняйте автоматический запуск двигателя, если в

автомобиле находятся люди или животные. Не используйте автоматический запуск двигателя в

автомобилях с открытым верхом.

Если подготовка к режиму дистанционного запуска двигателя отличается от описанных

алгоритмов, срочно обратитесь на сервисную станцию за консультацией. До устранения причин

неправильной работы не пользуйтесь автоматическим запуском двигателя.

Установка значений программируемых функций меню

№ 2 должна производиться

квалифицированным специалистом при инсталляции системы в соответствии с параметрами

конкретного автомобиля и выбранной схемой подключения. Неправильная установка значений

программируемых функций, в том числе установка программируемых функций меню № 2 на заводские

значения, может привести к нарушениям в работе системы, снижению ресурса или к порче штатного

оборудования автомобиля.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Значение

Параметр

Мин.

Макс.

Процессорный блок

Напряжение питания (В)

5*

18

Средний ток потребления (мA)

15

Диапазон рабочих температур (°С)

-40

+85

Вес (г); габариты (мм)

97; 102×84×28

разъём Х1 - 10А

Нагрузочная способность релейных выходов (A)

разъём Х2 - 20А

Нагрузочная способность слаботочных выходов (мA)

100

Нагрузочная способность выхода управления сиреной (A)

2

Исполнение корпуса

IP-40

Bluetooth

Bluetooth Smart 5.0

Диапазон частот Bluetooth (МГц)

2400-2483,5

GSM

GPRS, EDGE

Диапазон частот GSM (МГц)

900, 1800

Формат SIM-карты

micro SIM

Брелок (опция)

Радиус действия передатчика/приемника (м)

1200/2000**

Несущая частота радиоканала (МГц)

868

Тип модуляции

FSK

Элемент питания брелока

1,5 В (батарея ААА)

Диапазон рабочих температур (°С)

0

+70

Исполнение корпуса

IP-40

Вес с элементом питания (г)

44

Габариты (мм)

75×35×16

Сирена

Напряжение питания (В)

12

Ток потребления (А)

1,5

Исполнение корпуса

IP-65

Вес (г)

194

Габариты (мм)

70×55×70

* При минимальном значении напряжения питания может быть недоступна часть функций.

**В таблице приведено максимальное значение. Фактическое расстояние зависит от ряда объективных

причин: взаимного расположения антенны брелока-коммуникатора и антенного блока, наличия

металлических предметов вблизи антенн, радиопомех в эфире, погодных условий, степени разряда

элемента питания брелока.

Версия [0.0]

///////////////////////////////////////
